Lenovo G480/G485/ G580/G585/G780

Átírás

1 Lenovo G480/G485/ G580/G585/G780 Használati útmutató V3.0 A számítógép használatba vétele előtt olvassa el a biztonsági előírásokat és a fontos tanácsokat a mellékelt kézikönyvekben.

2 Megjegyzés Kérjük, hogy a készülék használatba vétele előtt olvassa el a Lenovo biztonsági és általános tájékoztató útmutató kézikönyvet. Ebben az útmutatóban egyes előírások feltételezik, hogy Ön a Windows 8 operációs rendszert használja. Ha más Windows operációs rendszert használ, egyes műveletek kissé eltérőek lehetnek. Ha más operációs rendszert használ, egyes műveletek esetleg nem vonatkoznak Önre. Az ebben az útmutatóban leírt funkciók a legtöbb modellben azonosak. Előfordulhat, hogy néhány funkció az Ön számítógépén nem használható, és/vagy az Ön számítógépén olyan funkciók is vannak, amelyeket ez a használati útmutató nem ír le. Egyéb megjegyzés hiányában az ebben a kézikönyvben használt ábrák a Lenovo G580 számítógépre vonatkoznak. Az illusztrációk ebben a kézikönyvben eltérhetnek a tényleges terméktől. Kérjük tanulmányozza a tényleges terméket. A Lenovo alkalmazásokra vonatkozó további információkért a következő webhelyet keresse fel: Harmadik kiadás (2012 Június) Copyright Lenovo 2012.

3 Tartalom 1. fejezet Ismerkedés a számítógéppel... 1 Felülnézet...1 Bal oldali nézet...5 Jobb oldali nézet...7 Elölnézet...9 Alulnézet fejezet Az alapok elsajátítása Az operációs rendszer első konfigurálása...16 Operációs rendszer kezelőfelületek...16 Az Charms (oldalmenü)...17 A számítógép alvó állapotba helyezése vagy leállítása...19 Az érintőpanel használata...21 Funkcióbillentyű kombinációk...22 Külső eszközök használata...24 Különleges billentyűk és gombok...26 Rendszerállapot-jelzők...27 A számítógépe védelme...29 Az NVIDIA Optimus TM optimalizáló funkcióról (bizonyos modellek esetén) fejezet Kapcsolódás az internethez Vezetékes kapcsolat...31 Vezeték nélküli kapcsolat fejezet Lenovo OneKey Recovery System fejezet Hibaelhárítás Gyakran ismételt kérdések...36 Hibaelhárítás...38 A függelék CRU előírások Az akkumulátor cseréje...42 A merevlemez-meghajtó cseréje...44 A memória cseréje...51 A vezeték nélküli LAN-kártya cseréje...55 Az optikai meghajtó eltávolítása...57 Védjegyek i

4

5 1. fejezet Ismerkedés a számítógéppel Felülnézet G480/G485 2 a 1 2 b

6 1. fejezet Ismerkedés a számítógéppel G580/G585 2 a 1 2 b

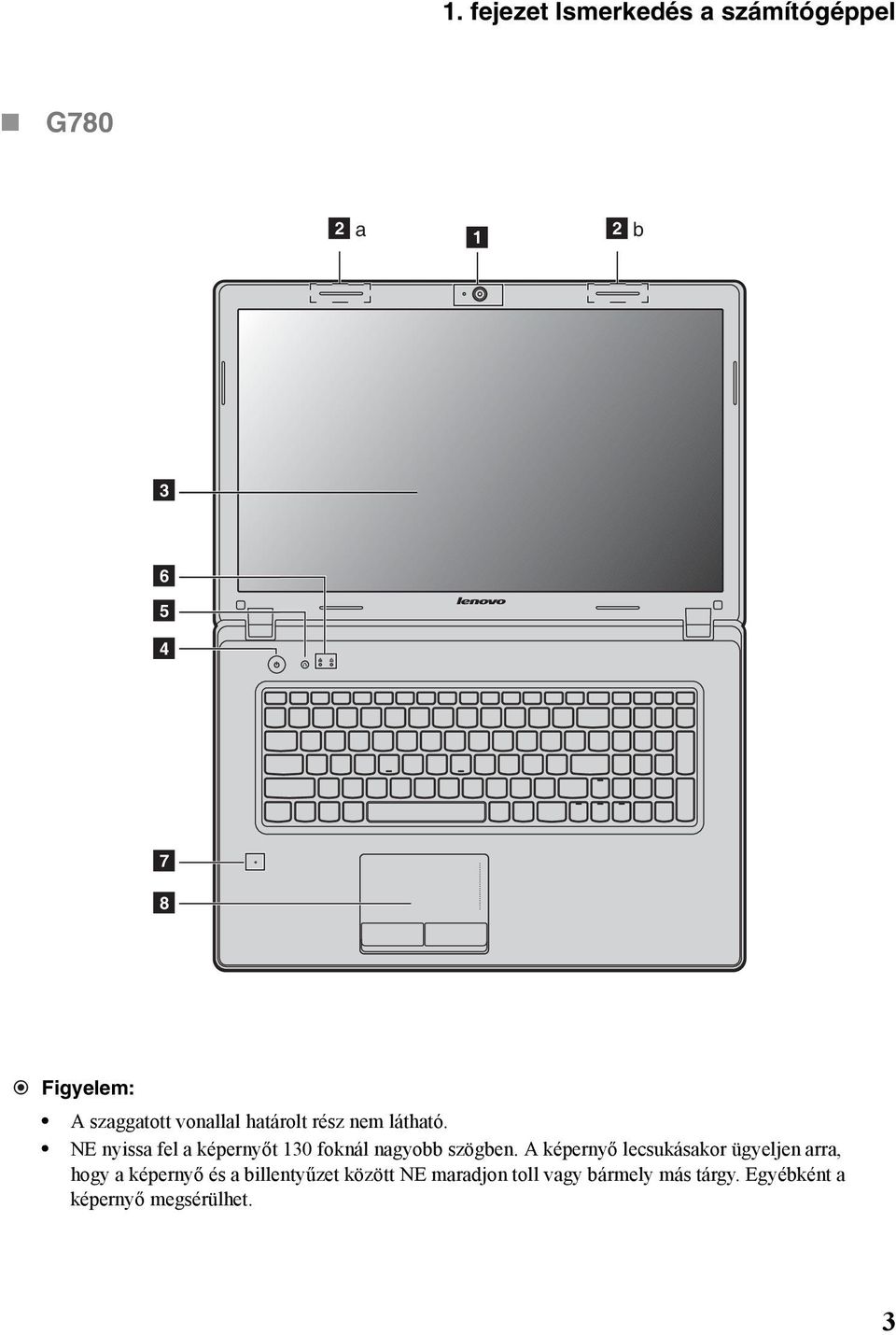

7 1. fejezet Ismerkedés a számítógéppel G780 2 a 2 1 b Figyelem: A szaggatott vonallal határolt rész nem látható. NE nyissa fel a képernyőt 130 foknál nagyobb szögben. A képernyő lecsukásakor ügyeljen arra, hogy a képernyő és a billentyűzet között NE maradjon toll vagy bármely más tárgy. Egyébként a képernyő megsérülhet. 3

8 1. fejezet Ismerkedés a számítógéppel a b Beépített kamera Vezeték nélküli modul antennák (bizonyos modellek esetén) A kamerát videokommunikáció során lehet használni. A beépített antennák optimális vezeték nélküli vételt biztosítanak. Megjegyzés: Előfordulhat, hogy bizonyos modellek csupán egy vezeték nélküli modul antennával rendelkeznek, mely az ábra 2b helyén található. Nézze meg a tényleges terméket. c d e Számítógép megjelenítő Tápfeszültség gomb Novo gomb Ragyogó képet adó, LED-es háttér-világítású LCD-megjelenítő. Ezzel lehet bekapcsolni a számítógépet. A számítógép kikapcsolt állapotában, e gombot nyomja meg a Lenovo helyreállítási rendszer, a BIOS telepítési segédprogram vagy rendszerindító menü indításához. Megjegyzés: A részleteket lásd Lenovo OneKey Recovery System a 34. oldalon. f g h Rendszerállapotjelzők Beépített mikrofon Érintőpanel A részleteket lásd Rendszerállapot-jelzők a 27. oldalon. A beépített, zajszűrős mikrofont használhatja videokonferenciákhoz, hangalámondáshoz vagy egyszerű hangfelvételekhez. Az érintőpanel hagyományos egérként működik. Megjegyzés: A részleteket lásd Az érintőpanel használata a 21. oldalon. 4

9 1. fejezet Ismerkedés a számítógéppel Bal oldali nézet G480/G485/G580/G G a Kensington zár Biztonsági zár csatlakoztatása (nincs mellékelve). Megjegyzés: A részleteket lásd Biztonsági zár csatlakoztatása (nincs mellékelve) a 29. oldalon. b Szellőzőnyílások Itt távozik a készülék belsejében keletkező hő. Megjegyzés: Ügyeljen rá, hogy egyik szellőzőnyílás se legyen eltorlaszolva, mert különben a számítógép túlmelegedhet. c VGA-port Ide lehet csatlakoztatni a külső megjelenítő eszközöket. 5

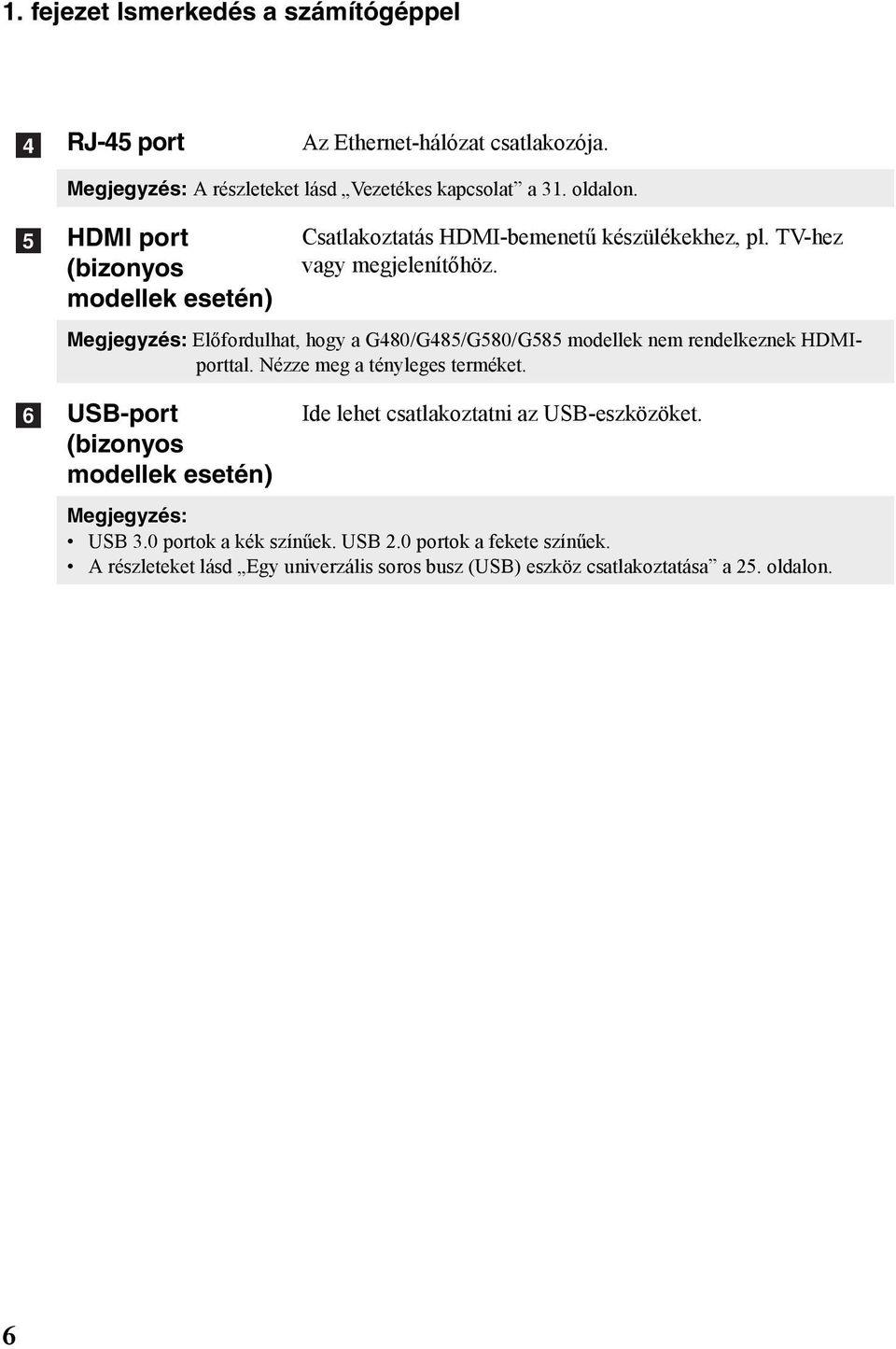

10 1. fejezet Ismerkedés a számítógéppel d RJ-45 port Az Ethernet-hálózat csatlakozója. Megjegyzés: A részleteket lásd Vezetékes kapcsolat a 31. oldalon. e f HDMI port (bizonyos modellek esetén) Csatlakoztatás HDMI-bemenetű készülékekhez, pl. TV-hez vagy megjelenítőhöz. Megjegyzés: Előfordulhat, hogy a G480/G485/G580/G585 modellek nem rendelkeznek HDMIporttal. Nézze meg a tényleges terméket. USB-port (bizonyos modellek esetén) Ide lehet csatlakoztatni az USB-eszközöket. Megjegyzés: USB 3.0 portok a kék színűek. USB 2.0 portok a fekete színűek. A részleteket lásd Egy univerzális soros busz (USB) eszköz csatlakoztatása a 25. oldalon. 6

11 1. fejezet Ismerkedés a számítógéppel Jobb oldali nézet G480/G485/G580/G G a b c Fejhallgatócsatlakozó Mikrofon csatlakozó Optikai meghajtó (bizonyos modellek esetén) Ide lehet csatlakoztatni a külső fejhallgatót. Ide lehet csatlakoztatni a külső mikrofont. Optikai lemezeket olvas/ír. 7

12 1. fejezet Ismerkedés a számítógéppel d USB-port (bizonyos modellek esetén) Ide lehet csatlakoztatni az USB-eszközöket. Megjegyzés: USB 3.0 portok a kék színűek. USB 2.0 portok a fekete színűek. Előfordulhat, hogy bizonyos G780 modellek a jobb oldalon elhelyezett USB 2.0 portokkal rendelkeznek. Nézze meg a tényleges terméket. A részleteket lásd Egy univerzális soros busz (USB) eszköz csatlakoztatása a 25. oldalon. e f Hálózati adapter csatlakozója Kombinált hangcsatlakozó Ide csatlakoztassa az AC hálózati adaptert. 8

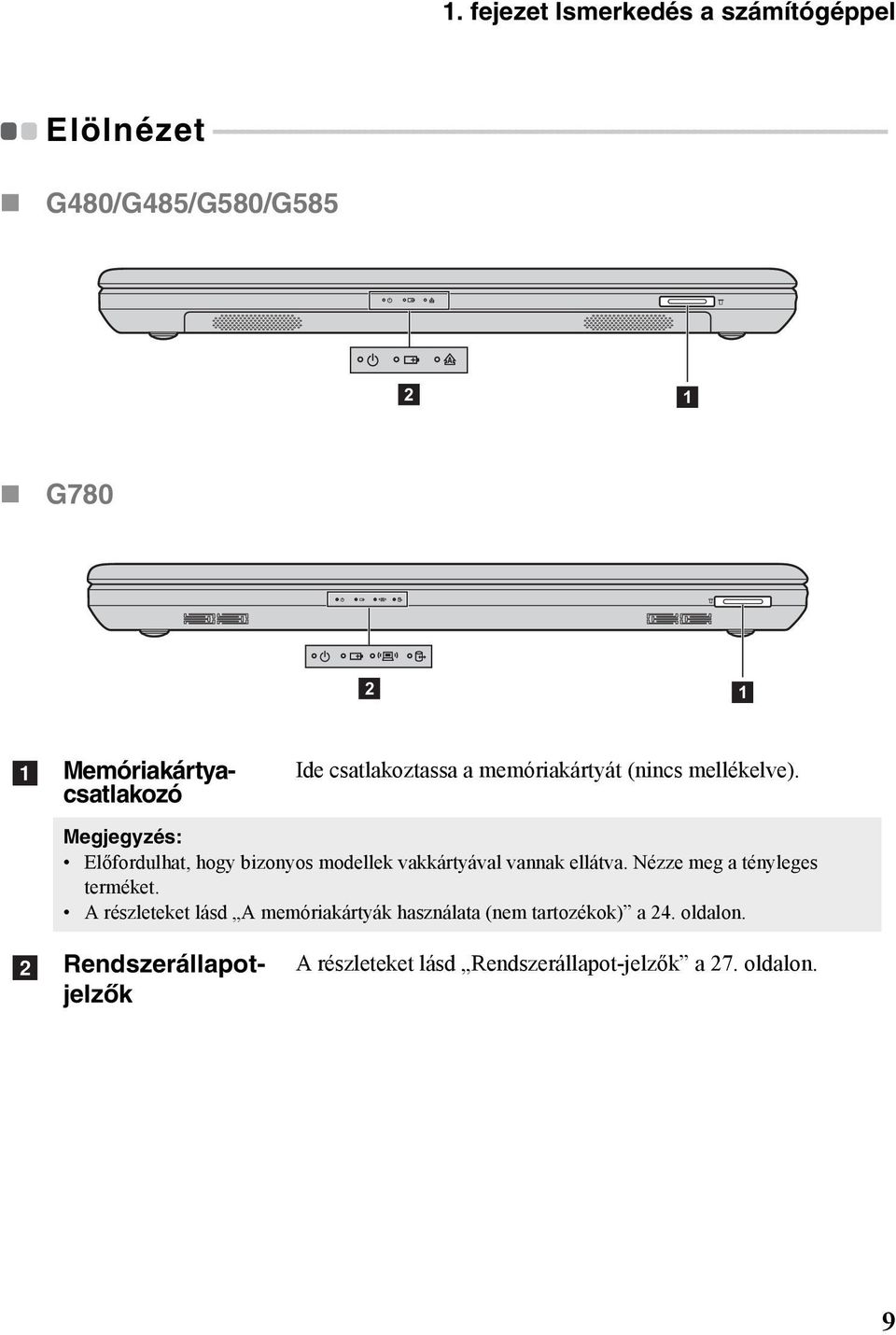

13 1. fejezet Ismerkedés a számítógéppel Elölnézet G480/G485/G580/G G a Ide csatlakoztassa a memóriakártyát (nincs mellékelve). Megjegyzés: Előfordulhat, hogy bizonyos modellek vakkártyával vannak ellátva. Nézze meg a tényleges terméket. A részleteket lásd A memóriakártyák használata (nem tartozékok) a 24. oldalon. b Memóriakártyacsatlakozó Rendszerállapotjelzők A részleteket lásd Rendszerállapot-jelzők a 27. oldalon. 9

14 1. fejezet Ismerkedés a számítógéppel Alulnézet G480/G

15 1. fejezet Ismerkedés a számítógéppel

16 1. fejezet Ismerkedés a számítógéppel G580/G

17 1. fejezet Ismerkedés a számítógéppel

18 1. fejezet Ismerkedés a számítógéppel G

19 1. fejezet Ismerkedés a számítógéppel a b Akkumulátorzárkézi Akkumulátor A kézi akkumulátorzár biztonságban tartja az akkumulátorcsomagot. c d e Akkumulátorzár - rugós A merevlemezmeghajtó (HDD)/ memória/cpu (központi feldolgozó egység)/mini PCI Express Card kártyahely rekesze Hangszórók (bizonyos modellek esetén) A rugós akkumulátorzár biztonságosan a helyén tartja az akkumulátorcsomagot. Gazdag és erőteljes hangzású sztereo hangszórók. Megjegyzés: A tényleges terméknél nézze meg modellje egyedi hanghatásait és hangszóró elhelyezéseit. 15

20 2. fejezet Az alapok elsajátítása Az operációs rendszer első konfigurálása Előfordulhat, hogy az első használatba vételkor be kell állítani az operációs rendszert. Az alábbi eljárásokat foglalhatja magában a konfigurációs folyamat: Fogadja el a végfelhasználói licenc-szerződést Az Internet-kapcsolat beállítása Felhasználói fiók létrehozása Operációs rendszer kezelőfelületek Két fő felhasználói kezelőfelülettel rendelkezik a Windows 8 operációs rendszer: a Kezdőképernyő és a Windows asztal. A következőket tegye a Kezdőképernyőről a Windows asztalra való áttéréshez: Jelölje ki a Kezdőképernyőn a Windows asztal tile (csempét). Nyomja meg a Windows + D billentyűt. A következőket tegye az asztalról a Kezdőképernyőre való áttéréshez: Jelölje ki a Start szimbólumot az Charms (Oldalmenüből). Mozgassa a mutatót a bal alsó sarokba, maja a megjelenésekor jelölje ki a Kezdőképernyő miniatűrt. Kezdőképernyő Asztal 16

21 2. fejezet Az alapok elsajátítása Az Charms (oldalmenü) Az öt Charms (szimbólum) teszi lehetővé sok alapfeladatok újszerű és gyorsabb elvégzését, és ezek az éppen futó alkalmazásoktól függetlenül mindig elérhetőek. A következők egyikét tegye az Charms (Oldalmenü) megjelenítésére: Addig mozgassa a mutatót a jobb felső vagy alsó sarokba, amíg meg nem jelenik az Charms (Oldalmenü). Nyomja meg a Windows + C billentyűt. Keresés charm (szimbólum) A Keresés charm (szimbólum) egy nagy teljesítőképességű megoldás alkalmazásokat, beállításokat és fájlokat is beleértve bármi keresésére. 17

22 2. fejezet Az alapok elsajátítása Megosztás charm (szimbólum) A Megosztás charm (szimbólum) teszi lehetővé az éppen használt alkalmazás elhagyása nélkül hivatkozások, fényképek és egyebek barátaival és közösségi hálózatokkal való megosztását. Kezdés charm (szimbólum) A Kezdés charm (szimbólum) használata egy gyors megoldás a Kezdőképernyőre ugráshoz. Eszközök charm (szimbólum) Az Eszközök charm (szimbólum) teszi lehetővé külső eszközökhöz, mint digitális kamerákhoz, TV-készülékekhez vagy nyomtatókhoz történő csatlakozást vagy azokra fájlok küldését. Beállítások charm (szimbólum) A Beállítások charm (szimbólum) teszi lehetővé alapfeladatok végzését, mint a hangerő beállítása vagy a számítógép leállítása. Az asztal képernyő használata során a Beállítások charm (szimbólum) keresztül érheti el a Vezérlőpultot. 18

23 2. fejezet Az alapok elsajátítása A számítógép alvó állapotba helyezése vagy leállítása A munka befejezése után alvó állapot helyezheti vagy leállíthatja a számítógépét. Számítógép alvó állapotba helyezése Ha csak rövid ideig nem használja a számítógépet, akkor helyezze alvó állapotba. Amikor alvó állapot módban van a számítógép, akkor gyorsan felébresztheti és az indítási folyamat megkerülésével folytathatja a használatát. A következők egyikét tegye a számítógép alvó állapotba kapcsolására: Hajtsa le a kijelzőpanelt. Nyomja meg a bekapcsoló gombot. Nyomja meg az Fn+F1 billentyűt. Nyissa meg az Charms (Oldalmenüt) és jelölje ki a Beállítások Energiaellátás Alvó állapot menüpontot. Megjegyzés: Várja meg, amíg a működésjelző lámpa villogni nem kezd (ezzel az alvó állapotot jelzi), és csak utána mozdítsa meg a számítógépet. Ha merevlemez még forog a számítógép mozgatása közben, akkor a merevlemez megsérülhet és adatok veszhetnek el. A következők egyikét tegye a számítógép felébresztésére: Nyomja meg a bekapcsoló gombot. Nyomja meg bármelyik billentyűt a billentyűzeten. 19

24 2. fejezet Az alapok elsajátítása A számítógép leállítása Állítsa le a számítógépet, ha hosszú ideig nem akarja használni azt. Számítógépe leállításához: 1 Nyissa meg az Charms (Oldalmenüt), majd jelölje ki a Beállítások szimbólumot. 1 2 Jelölje ki az Energiaellátás Leállítás menüpontot. 2 20

25 2. fejezet Az alapok elsajátítása Az érintőpanel használata a b c Érintőpanel Bal oldali gomb Jobb oldali gomb A képernyőn lévő kurzor mozgatásához csúsztassa az ujjhegyét a párnán abba az irányba, amerre a kurzort kívánja mozgatni. A funkció megfelel a hagyományos egér bal egérgombjával való kattintásnak. A funkció megfelel a hagyományos egér jobb egérgombjával való kattintásnak. Megjegyzés: Az Fn + F6 gombokkal engedélyezheti vagy letilthatja az érintőpanel működését. 21

26 2. fejezet Az alapok elsajátítása Funkcióbillentyű kombinációk A funkcióbillentyűk használatával gyorsan változtathat a számítógép működésén. Ennek a funkciónak a használatához nyomja meg és tartsa nyomva az Fn a gombot; majd nyomja meg a b funkciógombok valamelyikét. G480/G G580/G585/G

27 2. fejezet Az alapok elsajátítása A funkcióbillentyűk használata az alábbi: Fn + F1: Fn + F2: Fn + F3: Fn + F5: Fn + F6: Fn + F9: Fn + F10: Fn + F11: Fn + F12: Fn + Insert (G580/G585/ G780): Fn + PgUp (G480/G485): Fn + PrtSc: Fn + Home: Fn + End: Alvó állapotba kapcsolás. Az LCD-képernyő háttérvilágításának ki/ bekapcsolása. A megjelenítő eszköz átkapcsolása, itt ezt a notebookot, vagy egy külső megjelenítőt lehet választani. Engedélyezi/letiltja a Repülési üzemmódot. Az érintőpanel engedélyezése/letiltása. Windows Media Player lejátszás indítása/ideiglenes leállítása. Windows Media Player lejátszás leállítása. Ugrás az előző sávra. Ugrás a következő sávra. A scroll lock engedélyezése/tiltása. A SysRq funkció használata. A Pause funkció bekapcsolása. A break funkció használata. Fn + PgDn (G480/G485): A beillesztés (Insert) funkció bekapcsolása. Fn + / : A megjelenítő fényerejének növelése/csökkentése. Fn + / : A hangerő növelése/csökkentése. 23

28 . 2. fejezet Az alapok elsajátítása Külső eszközök használata A számítógép számos beépített összetevőt és kapcsolódási lehetőséget kínál. A memóriakártyák használata (nem tartozékok) Ezzel a számítógéppel a következő memóriakártyák használhatók: Secure Digital (SD) kártya MultiMediaCard (MMC) Megjegyzés: Egyszerre CSAK egy kártyát helyezzen a nyílásba. Ez a kártyaolvasó nem támogatja az SDIO eszközöket (pl. SDIO Bluetooth stb.). Memóriakártya behelyezése 1 Nyomja meg a hamis kártyát, amíg egy kattanást nem hall. A hamis kártyát óvatosan húzza ki a kártyahelyről. Megjegyzés: A hamis kártya megakadályozza, hogy a por és a kisebb részecskék a számítógép belsejébe jussanak, amikor nem használja a memóriakártya-helyet. A hamis kártyát a további használat céljára őrizze meg. 2 Kattanásig tolja be a memóriakártyát. Megjegyzés: Előfordulhat, hogy bizonyos modellek vakkártyával vannak ellátva. Közvetlenül dughat egy memóriakártyát a nyílásba. Memóriakártya eltávolítása 1 Nyomja meg a memóriakártyát, amíg egy kattanást nem hall. 2 A memóriakártyát óvatosan húzza ki a kártyahelyről. Megjegyzés: A memóriakártya eltávolítása előtt a Windows Hardver biztonságos eltávolítása és adathordozó kidobása funkciójával állítsa le a működését, egyébként a rajta lévő adatok megsérülhetnek. 24

29 2. fejezet Az alapok elsajátítása Egy univerzális soros busz (USB) eszköz csatlakoztatása Számítógépét USB-eszközökkel kompatibilis három vagy négy USB-porttal szállítják. Megjegyzés: Ha nagy fogyasztású eszközt, például külső USB optikai lemezmeghajtót használ, akkor használja az eszköz hálózati adapterét. Ellenkező esetben előfordulhat, hogy nem ismerhető fel az eszköz, és leáll a rendszer. Bluetooth-eszközök csatlakoztatása (bizonyos modellek esetén) Ha a számítógépben van beépített Bluetooth adapter, akkor vezeték nélkül csatlakozhat más Bluetooth-eszközökhöz, például notebook számítógépekhez, PDA eszközökhöz és mobiltelefonokhoz, és adatátvitelt végezhet. A vezeték nélküli adatcsere szabad téren legfeljebb 10 m távolságig lehetséges. Megjegyzés: A tényleges legnagyobb hatótávolság a zavarásoktól és átviteli akadályoktól függően változhat. A lehetséges legnagyobb csatlakozási sebesség elérése érdekében a számítógéphez a lehető legközelebb helyezze el a készüléket. A Bluetooth-kommunikáció engedélyezése a számítógépen A következők egyikét tegye a Bluetooth funkciók engedélyezésére: A Repülőgép üzemmód letiltására nyomja meg az Fn+F5 billentyűt. Nyissa ki az Charms (Oldalmenüt), és jelölje ki a Beállítások menüpontot a Hálózati konfiguráció oldal megnyitására, majd kapcsolja Ki állásba a Repülőgép üzemmód beállítását. Megjegyzés: Ha nem használja a Bluetooth-funkciót, kapcsolja ki, hogy áramot takarítson meg. Az adatcsere megkezdése előtt a Bluetooth-eszközt párosítani kell a számítógéppel. A készülék és a számítógép párosítását lásd a Bluetooth-eszközhöz mellékelt dokumentációban. 25

30 2. fejezet Az alapok elsajátítása Különleges billentyűk és gombok Novo gomb a A számítógép kikapcsolt állapotában, e gombot nyomja meg a Lenovo Recovery helyreállítási rendszer, a BIOS beállító segédprogram vagy rendszerindító menü indításához. 26

31 2. fejezet Az alapok elsajátítása Rendszerállapot-jelzők Ezek a számítógép állapotáról adnak felvilágosítást. G480/G485/G580/G G

32 2. fejezet Az alapok elsajátítása a b c d e f Caps lock jelzőfénye Num lock kijelző Energiaállapot kijelző Akkumulátor állapotjelzője Vezeték nélküli kommunikáció jelzője Merevlemez-meghajtó jelzőfénye 28

33 2. fejezet Az alapok elsajátítása A számítógépe védelme Ez a rész arról ad tájékoztatást, hogyan védheti meg számítógépét a lopástól és az illetéktelen használattól. Biztonsági zár csatlakoztatása (nincs mellékelve) Biztonsági zárat csatlakoztathat a számítógéphez, amellyel megelőzheti, hogy az engedélye nélkül eltávolítsák a gépet. A biztonsági zár felszerelésével kapcsolatban olvassa el a külön megvásárolt biztonsági zár használati útmutatóját. A Kensington-zárnyílás helyét illetően, a részleteket lásd Bal oldali nézet a 5. oldalon. Megjegyzés: Mielőtt bármilyen biztonsági terméket vásárol, győződjön meg róla, hogy kompatibilis az effajta biztonsági zárhellyel. Az Ön felelőssége a záró eszközök és biztonsági tartozékok mérlegelése, kiválasztása és felhasználása. A Lenovo nem véleményezi, bírálja, vagy garantálja a lezáró eszközök és biztonsági tartozékok használatát, minőségét és teljesítményét. A jelszavak használata Jelszavak használatával megakadályozhatja, hogy mások használják a számítógépet. Ha van megadva jelszó, és engedélyezve van, egy ablak jelenik meg a képernyőn minden egyes alkalommal, amikor bekapcsolja a számítógépet. Írja be a jelszavát az ablakba. A számítógépet nem lehet használni a helyes jelszó beírása nélkül. Egy jelszó beállításának részletei a BIOS beállító segédprogram képernyőjének jobb oldalán látható Súgót nézze meg. 29

34 2. fejezet Az alapok elsajátítása Az NVIDIA Optimus TM optimalizáló funkcióról (bizonyos modellek esetén) Az Optimus egy GPU váltó mechanizmus, amely automatikusan átváltja az éppen használt GPU-t a képalkotó feladatok elvégzéséhez. Ha nem fut a grafikát igénybevevő program, az akkumulátor üzemidejének növelése érdekében a beépített GPU lesz az aktív GPU. Ha nagy felbontású film lejátszásába vagy 3D-s játékba kezd, az Optimus automatikusan a különálló GPU-ra váltja a képalkotó feladatot a jobb grafikus teljesítmény érdekében. Amikor az Optimus engedélyezett, a rendszer automatikusan, a felhasználó parancsa nélkül vált a beépített és a különálló GPU-k között. 30

35 3. fejezet Kapcsolódás az internethez Az Internet egy globális hálózat, amely a világ sok helyén működő számítógépeket köt össze és olyan szolgáltatásokat nyújt, mint az elektronikus levelezés, információkeresés, elektronikus kereskedelem, Web-böngészés és szórakoztatás. A számítógéppel a következő módokon csatlakozhat az Internetre: Vezetékes kapcsolat: fizikai kábelt használjon a kapcsolódáshoz. Vezeték nélküli hálózat technológia: kapcsolódás vezeték nélkül. Vezetékes kapcsolat Az Ethernet-csatlakozás az Internet-csatlakozás megbízható és biztonságos módja. Kábel DSL A kábeles Internet-szolgáltatás a helyi kábeltévé kábeléhez csatlakoztatott kábelmodemmel használható. A DSL egy olyan technológia-család, amely nagy sebességű hálózati elérést nyújt az otthonok és kisebb vállalkozások számára a hagyományos telefonvonal használatával. A hardver csatlakoztatása: Kábel DSL TV-kábel Telefonvonal Kábelmodem * Elosztó * * DSL-modem * Elosztó * * * * * Nincs mellékelve. Megjegyzés: A fenti ábrák csak példák. A tényleges csatlakoztatási megoldások eltérőek lehetnek. A szoftver beállítása A számítógép szoftverének beállításával kapcsolatban tájékozódjon az Internetszolgáltatónál (ISP). 31

36 3. fejezet Kapcsolódás az internethez Vezeték nélküli kapcsolat A vezeték nélküli kapcsolat mobil Internet-elérést nyújt, így minden vezeték nélküli jellel lefedett területen csatlakozhat az Internetre. A számítógépét a jeltípustól függően a következő szabványok alapján csatlakoztathatja vezeték nélkül az Internetre. Wi-Fi WiMAX A Wi-Fi hálózat kis fizikai területre korlátozódik, pl. otthon, iroda, vagy kisebb épületcsoport. A kapcsolathoz egy elérési pont szükséges. A WiMAX hálózat több vezeték nélküli LAN-t kapcsol egymáshoz, egy egész várost fed le, és kábelek használata nélkül nagy sebességű, szélessávú elérést tesz lehetővé. Megjegyzés: Előfordulhat, hogy az Ön számítógépe nem képes az összes vezeték nélküli kapcsolati mód használatára. 32

37 3. fejezet Kapcsolódás az internethez A Wi-Fi/WiMAX használata (bizonyos modellek esetén) Vezeték nélküli kapcsolat engedélyezése A következők egyikét tegye a vezeték nélküli funkciók engedélyezésére: A Repülőgép üzemmód letiltására nyomja meg az Fn+F5 billentyűt. Nyissa ki az Charms (Oldalmenüt), és jelölje ki a Beállítások menüpontot a Hálózati konfiguráció oldal megnyitására, majd kapcsolja Ki állásba a Repülőgép üzemmód beállítását. A hardver csatlakoztatása Wi-Fi/WiMAX hálózat * Nincs mellékelve Elérési pont * Kapcsolódás egy vezeték nélküli hálózatra A vezeték nélküli hálózat engedélyezése után a számítógép automatikusan keresi az elérhető vezeték nélküli hálózatokat, és a vezeték nélküli hálózat listán jeleníti meg azokat. Egy vezeték nélküli hálózathoz történő kapcsolódáshoz kattintson a listában a hálózat nevére, majd kattintson a Kapcsolódás gombra. Megjegyzés: Egyes hálózatok hálózati biztonsági kulcsot vagy hozzáférési kódot kérhetnek a kapcsolódáshoz. Egy ilyen hálózathoz történő kapcsolódáshoz, a rendszergazdától vagy az internet szolgáltatótól (ISP) kérje a biztonsági kulcsot vagy a hozzáférési kódot. 33

38 4. fejezet Lenovo OneKey Recovery System Biztonsági másolat készítésére és számítógépe visszaállítására terveztek a Lenovo OneKey Recovery System. Rendszerhiba esetén a rendszerpartíción eredeti állapotába történő visszaállítására használható. Szükség szerint, felhasználói biztonsági másolatokat is készíthet a könnyű visszaállítás érdekében. Megjegyzés: A OneKey Recovery System funkcióinak használata érdekében a merevlemezén már van egy rejtett partíció, amely a rendszer tükörfájlját és a OneKey Recovery System program fájljait tartalmazza. Ez a gyárilag létrehozott partíció biztonsági okokból rejtett, és ez okozza, hogy a merevlemez megjelenített kapacitása kisebb a névlegesnél. A rendszerpartíció biztonsági másolatának elkészítése Egy képfájlban készítheti el a rendszer biztonsági partícióját. A rendszerpartíció biztonsági másolatának elkészítéséhez: 1 Nyomja meg a Novo gombot a Lenovo OneKey Recovery System indítására. 2 Kattintson a Rendszer biztonsági mentése gombra. 3 Jelölje a biztonsági másolat helyét, majd a biztonsági mentés megkezdésére kattintson a Tovább gombra. Megjegyzés: A helyi merevlemez-meghajtón vagy egy külső tárolóeszközön lévő helyet jelölhet ki a biztonsági másolat számára. Bizonyos időt vehet igénybe a biztonsági mentési eljárás. Csupán a Windows normál indítása esetén áll rendelkezésre a biztonsági mentési eljárás. Helyreállítás Eredeti állapotába vagy egy előzőleg létrehozott biztonsági mentési pontba történő helyreállítás közül választhat. A rendszerpartíció helyreállításához: 1 Nyomja meg a Novo gombot a Lenovo OneKey Recovery System indítására. 2 Kattintson a Rendszer-helyreállítás gombra. A helyreállítási környezetben indul újra a számítógép. 3 Kövesse a képernyőn megjelenő útmutatásokat a rendszernek az eredeti állapotába vagy egy előzőleg létrehozott biztonsági mentési pontba történő helyreállítás érdekében. Megjegyzés: A visszaállítási folyamat visszavonhatatlan. A helyreállítási eljárás elindítása előtt gondoskodjon a rendszerpartícióra mentendő minden adat biztonsági másolatának elkészítéséről. Időt igényelhet a helyreállítási eljárás. Gondoskodjon arról, hogy csatlakoztatva van-e a hálózati adapter a számítógépéhez a helyreállítási eljárás alatt. A fenti útmutatásokat kell követni, ha normál módon indítható a Windows. 34

39 4. fejezet Lenovo OneKey Recovery System Ha nem indítható a Windows, akkor az alábbi lépéseket kövesse a Lenovo OneKey Recovery System indításához: 1 Állítsa le a számítógépet. 2 Nyomja meg a Novo gombot. A Novo gomb menüjéből jelölje ki a Lenovo OneKey Recovery System, majd nyomja meg az Enter billentyűt. 35

40 5. fejezet Hibaelhárítás Gyakran ismételt kérdések E rész kategóriánként sorolja fel a gyakran ismételt kéréseket. Információkeresés Milyen biztonsági előírásokat kell követnem a számítógép használata során? A számítógépéhez mellékelt Lenovo biztonsági és általános tájékoztató útmutató tartalmazza a számítógép használatával kapcsolatos biztonsági óvintézkedéseket. Olvassa el, és számítógépe használata során tartson be minden óvintézkedést. Hol találhatóm meg a számítógépem hardver műszaki jellemzőit? A számítógéphez mellékelt nyomtatott szórólapokon találhatóak meg számítógépe hardver műszaki jellemzői. Hol találhatok jótállási információt? A számítógépére vonatkozó jótállásról, beleértve a jótállás időtartamát és a jótállási szolgáltatás típusát, a számítógéphez mellékelt Lenovo korlátozott jótállás szórólapon olvashat. Illesztőprogramok és előretelepített szoftver Hol találhatóak a Lenovo előretelepített (asztali) szoftverének telepítőlemezei? Nincsenek a Lenovo előretelepített szoftverét tartalmazó lemezek a számítógéphez mellékelve. Ha újra kell bármely előretelepített szoftvert telepítenie, akkor a merevlemeze D partíciójában keresse a telepítőprogramot. Ha ott nem találja a telepítőprogramot, akkor Lenovo vevőszolgálat webhelyéről is letöltheti azt. Hol találhatóak számítógépem különböző hardvereszközeinek illesztőprogramjai? Ha számítógépe egy előretelepített Windows operációs rendszerrel rendelkezik, akkor a Lenovo merevlemeze D partíciójában biztosít minden hardvereszközhöz szükséges illesztőprogramot. A Lenovo vevőszolgálati webhelyéről is letöltheti a legújabb illesztőprogramokat. Lenovo OneKey Recovery System Hol vannak a helyreállító lemezek? Nincs helyreállító lemez a számítógépéhez mellékelve. A Lenovo OneKey Recovery System használja, ha rendszere eredeti gyári állapotra történő helyreállítása szükséges. 36

41 5. fejezet Hibaelhárítás Mit tehetek, ha a biztonsági mentési eljárás nem működik? Ha elindította a biztonsági mentési eljárást, de hiba lép fel a biztonsági mentési eljárás során, akkor a következő lépések elvégzésével próbálkozzon. 1 Zárjon be minden megnyitott programot, majd indítsa el a biztonsági mentési eljárást. 2 Ellenőrizze, hogy nem sérült-e a céladathordozó. Ha igen, akkor cserélje ki a sérült adathordozót. Ellenkező esetben, egy másik elérési utat jelöljön ki, és próbálja újra. Mikor kell az eredeti gyári állapotra visszaállítanom a rendszert? Ha nem sikerül az operációs rendszer indítása, akkor használja e funkciót. Ha fontos adatok találhatóak a számítógépén, melyeket menteni akar, akkor a helyreállítási eljárás indítása előtt készítsen róluk biztonsági másolatot. BIOS beállító segédprogram Mi a BIOS beállító segédprogram? A BIOS beállító segédprogram egy ROM memóriában tárolt szoftver. Az alapvető számítógép információkat jeleníti meg, továbbá a rendszerindító eszközök, biztonság, hardver üzemmód és más felhasználói beállítások beállítását biztosítja. Hogyan indíthatóm a BIOS beállító segédprogramot? A BIOS beállító segédprogram indításához: 1 Állítsa le a számítógépet. 2 Nyomja meg a Novo gombot, majd jelölje ki a BIOS beállítása menüpontot. Hogyan változtathatom meg a rendszertöltési módot? Kétféle rendszertöltési mód van: UEFI és örökölt. A rendszertöltési mód megváltoztatására indítsa el a BIOS beállító segédprogramot, és rendszerindító menüben állítsa be a rendszertöltési módot UEFI vagy Öröklés támogatása. Mikor kell megváltoztatnom a rendszertöltési módot? Az UEFI mód számítógépe alapértelmezett rendszertöltési módja. Ha örökség Windows operációs rendszer (azaz egy Windows 8 előtti operációs rendszer) számítógépére való telepítését választja, akkor Örökség támogatása rendszertöltési módra kell a beállítást változtatnia. A rendszertöltési mód megváltoztatásáig nem telepíthető egy örökölt Windows operációs rendszer. Segítség elérése Hogyan vehetem fel a kapcsolatot az ügyfélszolgálattal? Lásd 3. fejezet Segítség és szerviz a Lenovo biztonsági és általános tájékoztató útmutató című dokumentumban. 37

42 5. fejezet Hibaelhárítás Hibaelhárítás Megjelenítési problémák 38 Amikor bekapcsolóm a számítógépet, akkor semmisem jelenik meg a képernyőn. A számítógép bekapcsolásakor csak egy fehér kurzor látszik az üres képernyőn. A képernyő elsötétül a számítógép használata közben. Jelszóproblémák Ha a képernyőn továbbra sem látható semmi, akkor ellenőrizze a következőket: - Az akkumulátort megfelelően helyezte be. - A hálózati adapter csatlakoztatva van a számítógéphez és a tápkábel egy működő konnektorba van csatlakoztatva. - A számítógép be van kapcsolva. (Ennek ellenőrzéséhez nyomja meg újra a üzemi kapcsológomb gombot.) - A memória megfelelően lett telepítve. Ha a fenti elemek megfelelően vannak beállítva, és a képernyőn mégsem látható semmi, akkor szervizeltesse a számítógépet. A OneKey Recovery System használja a rendszerpartíciónak az eredeti állapotába vagy egy előzőleg létrehozott biztonsági mentési pontba történő helyreállítás érdekében. Ha továbbra is csak a kurzor jelenik meg a képernyőn, akkor szervizeltesse a számítógépet. Lehet, hogy a képernyővédő vagy az energiatakarékos funkció be van kapcsolva. A következők egyikével kiléphet a képernyővédőből, vagy visszatérhet az alvó állapot módból: - Nyomja meg bármelyik billentyűt a billentyűzeten. - Nyomja meg a üzemi kapcsológomb gombot. -Az Fn + F2 billentyűk megnyomásával ellenőrizze, hogy az LCD- képernyő háttérvilágítása nem kapcsolódott-e ki. Elfelejtettem a jelszavam. Ha elfelejtette a felhasználói jelszavát, akkor a rendszergazdát kérje meg, hogy törölje a felhasználói jelszavát. Ha elfelejtette a HDD jelszót, a hivatalos Lenovo szerviz nem tudja sem visszaállítani a jelszót, sem kinyerni a merevlemezen lévő adatokat. A számítógépet el kell vinni a Lenovo hivatalos szervizébe vagy értékesítési képviselőjéhez, hogy kicseréljék a merevlemez-meghajtót. Be kell mutatni a vásárlást igazoló számlát vagy nyugtát, és az alkatrészek árát és a munkadíjat is meg kell téríteni. Ha az adminisztrációs jelszót felejtette el, a Lenovo hivatalos szervize nem tudja törölni a jelszót. A számítógépet el kell vinni a Lenovo hivatalos szervizébe vagy értékesítési képviselőjéhez, hogy kicseréljék az alaplapot. Be kell mutatni a vásárlást igazoló számlát vagy nyugtát, és az alkatrészek árát és a munkadíjat is meg kell téríteni.

43 5. fejezet Hibaelhárítás Alvó állapot móddal kapcsolatos problémák Megjelenik a kritikusan alacsony akkumulátor hibaüzenet, és a számítógép azonnal kikapcsol. Az akkumulátorteljesítmény túlságosan alacsony. Csatlakoztassa a hálózati adaptert a géphez, vagy cserélje ki az akkumulátort egy teljesen feltöltöttre. A számítógép alvó módba kapcsol közvetlenül a bekapcsolási önteszt (POST) után. Győződjön meg a következőkről: - Az akkumulátor fel van töltve. -A működési hőmérséklet az elfogadható tartományon belül van. Lásd 2. fejezet Használattal és gondozással kapcsolatos információk a Lenovo biztonsági és általános tájékoztató útmutató című dokumentumban. Megjegyzés: Ha az akkumulátor fel van töltve és a hőmérséklet a tartományon belül van, szervizeltesse a számítógépet. A számítógép nem tér vissza az alvó módból és a számítógép nem működik. Ha számítógép alvó módban van, csatlakoztassa a hálózati adaptert a géphez, majd nyomja meg bármelyik billentyűt vagy a üzemi kapcsológomb-gombot. Ha a rendszer továbbra sem tér vissza alvó módból, akkor lehet, hogy a rendszer már nem válaszol, és nem tudja kikapcsolni a gépet; indítsa újra a számítógépet! A nem mentett adatok elveszhetnek. A számítógép alaphelyzetbe állításához nyomja meg és tartsa lenyomva legalább 4 másodpercig az energiaellátás gombot. Ha a számítógép erre sem reagál, akkor húzza ki a hálózati adaptert, és vegye ki az akkumulátort. Számítógép-képernyő problémák A képernyő sötét. Tegye a következőt: - Ha hálózati tápellátást vagy akkumulátort használ és az akkumulátor állapotjelzője világít, nyomja meg az Fn + billentyűket a fényerő növeléséhez. - Ha a tápfeszültség jelzőfény villog, a üzemi kapcsológomb megnyomásával lépjen ki az alvó üzemmódból. - Ha a hiba továbbra is fennáll, járjon el az alábbi probléma megoldása szerint: A képernyő olvashatatlan vagy torz. -Az Fn + F2 billentyűk megnyomásával ellenőrizze, hogy az LCD- képernyő háttérvilágítása nem kapcsolódott-e ki. A képernyő olvashatatlan vagy torz. Győződjön meg a következőkről: - A képernyő illesztőprogramja megfelelően van telepítve. - A képernyő felbontása és színmélysége megfelelően be van állítva. - A monitor típusa helyes. 39

44 5. fejezet Hibaelhárítás Hibás karakterek jelennek meg a képernyőn. Hangproblémák Nem hallatszik hang a hangszóróból, még ha a hangerő fel is van véve. Akkumulátor-problémák Leáll a számítógépe, mielőtt lemerülést mutat az akkumulátor állapotjelzője. -vagy- A számítógép tovább működik, bár az állapotjelző kimerült akkumulátort jelez. A számítógép nem működik teljesen feltöltött akkumulátorral. Merevlemez-meghajtó probléma A merevlemez-meghajtó nem működik. Rendszerindítási probléma A Microsoft Windows operációs rendszer nem indul el. Egy biztonsági mentési probléma Nem lehet biztonsági mentést készíteni. Helyesen telepítette az operációs rendszert vagy a programokat? Ha helyesen telepítette és konfigurálta őket, szervizeltesse a számítógépet. Győződjön meg a következőkről: - A némítás funkció ki van kapcsolva. - Fejhallgató csatlakozó nincs használatban. - Lejátszó eszközként a hangszórók vannak kiválasztva. Süsse ki, és töltse fel újra az akkumulátort. Elképzelhető, hogy az akkumulátor túlfeszültségvédője aktív. A túlfeszültségvédő alaphelyzetbe állításához kapcsolja ki a számítógépet egy percre, majd kapcsolja vissza. A Rendszerindító menüben, a BIOS beállító segédprogramban, győződjön meg arról, hogy megfelelő a merevlemez-meghajtó EFI/rendszerindító eszköz prioritás beállítása. A OneKey Recovery System egygombos helyreállítási rendszert használja a rendszerpartíciónak az eredeti állapotába vagy egy előzőleg létrehozott biztonsági mentési pontba történő helyreállítás érdekében. A OneKey Recovery System egygombos helyreállító rendszerre vonatkozó részletekért, a részleteket lásd Lenovo OneKey Recovery System a 34. oldalon. Pillanatnyilag nem Windows operációs rendszert használ. Nincs elegendő hely a biztonsági mentési adatok tárolásához. Több helyet kell a céleszközön felszabadítania. 40

45 5. fejezet Hibaelhárítás Egyéb problémák A számítógép nem válaszol. A számítógép kikapcsolásához tartsa lenyomva a üzemi kapcsológomb gombot legalább 4 másodpercig. Ha a számítógép erre sem reagál, akkor húzza ki a hálózati adaptert, és vegye ki az akkumulátort. Elképzelhető, hogy a számítógép lefagy, ha kommunikációs művelet közben lép készenléti állapotba. Ha hálózaton dolgozik, tiltsa le a készenléti időmérőt. A számítógép nem a kívánt eszközről indul el. A csatlakoztatott külső eszköz nem működik. Lásd a Rendszerindító menü a BIOS beállító segédprogram esetében. Győződjön meg róla, hogy az EFI/rendszerindító eszköz prioritás a BIOS beállító segédprogram menüben úgy legyen beállítva, hogy a számítógép a kívánt eszközről induljon el. Nyomja meg a Novo gombot, amikor a számítógép ki van kapcsolva, és jelölje ki a Rendszerindító eszköz menüt. Jelölje ki az eszközt, melyről a számítógépet indítani akarja. Ne csatlakoztasson, és ne húzzon ki egyetlen külső kábelt sem USB kábelek kivételével, ha a számítógép be van kapcsolva, különben a számítógép sérülését okozhatja. Ha nagy fogyasztású eszközt, például külső USB optikai lemezmeghajtót használ, az eszközhöz használjon külső tápegységet. Különben a rendszer nem tudja majd felismerni az eszközt, vagy leállhat. 41

46 A függelék CRU előírások Megjegyzés: Egyéb megjegyzés hiányában az ebben a fejezetben használt ábrák a Lenovo G580 számítógépre vonatkoznak. Az eszközök eltávolítására és cseréjére vonatkozó eljárás megegyezik a Lenovo G480/G485/G580/G585/ G780 modellek esetében. Az akkumulátor cseréje Megjegyzés: Csak a Lenovo által szállított akkumulátort használjon. Más akkumulátor kigyulladhat vagy felrobbanhat. Az akkumulátor cseréjéhez tegye a következőt: 1 Kapcsolja ki a számítógépet. Csatlakoztassa le a számítógépről a hálózati adaptert és az összes kábelt. 2 Csukja le a képernyőt és fordítsa meg a számítógépet. 3 Nyissa ki az akkumulátor rögzítőzárját a. A rugós zárat tartsa a nyitott állapotban b és a nyíllal jelzett irányban vegye ki az akkumulátort c. G480/G485/G580/G

47 A függelék CRU előírások G Helyezzen be egy teljesen feltöltött akkumulátort. 5 A kézi zárat tolja a zárt állásba. 6 Fordítsa vissza a számítógépet. Csatlakoztassa a hálózati adaptert és a kábeleket. 43

48 A függelék CRU előírások A merevlemez-meghajtó cseréje A számítógép tárolókapacitását nagyobb kapacitású merevlemez beépítésével növelheti meg. Új merevlemezt a viszonteladótól vagy a Lenovo marketingképviselőjétől vásárolhat. Megjegyzés: Csak akkor cserélje a merevlemezt, ha nagyobbat helyez be, vagy javítani kell. A merevlemez tartórekeszét és csatlakozóit nem gyakori változtatásra vagy merevlemez-cserére tervezték. A külön megvásárolt merevlemez nem tartalmazza az előre telepített szoftvereket. A merevlemez-meghajtó kezelése Ne ejtse le a meghajtót és óvja a fizikai ütéstől. A meghajtót a fizikai ütéstől óvó anyagra, pl. puha textíliára helyezze. Ne nyomja meg a meghajtó burkolatát. Ne érintse meg a csatlakozót. A meghajtó nagyon érzékeny szerkezet. A helytelen kezelés rongálódást és a merevlemezen tárolt adatok végleges elvesztését okozhatja. A merevlemez eltávolítása előtt mentse a merevlemez összes adatát, majd kapcsolja ki a számítógépet. Ne távolítsa el a merevlemezt, ha a rendszer működik vagy alvó állapot módban van. 44

49 A függelék CRU előírások A merevlemez cseréjéhez tegye a következőt: 1 Kapcsolja ki a számítógépet, majd csatlakoztassa le a számítógépről a hálózati adaptert és az összes kábelt. 2 Csukja le a képernyőt és fordítsa meg a számítógépet. 3 Vegye ki az akkumulátort. 4 Távolítsa el a merevlemez-meghajtó (HDD)/memória/központi feldolgozóegység/mini PCI Express Card kártyahely rekeszének fedelét. a. Csavarja ki vagy lazítsa meg a fedelet rögzítő csavarokat a/ a. b.vegye le a rekeszfedelet b. G480/G

50 A függelék CRU előírások G580/G G

51 A függelék CRU előírások 5 Távolítsa el a keretet rögzítő csavarokat c. G480/G485/G580/G G

52 A függelék CRU előírások 6 A nyíllal jelzett irányban húzza a merevlemez-meghajtó a fülét d. G480/G485/G580/G585 4 G

53 A függelék CRU előírások 7 Vegye ki a fémkeretbe rögzített merevlemezt e. G480/G485/G580/G585 5 G Távolítsa el a csavarokat és vegye le a fémkeretet a merevlemezről. 9 A fémkeretet szerelje az új merevlemezre és szorítsa meg a csavarokat. 0 A merevlemezt óvatosan helyezze a rekeszébe úgy, hogy a fül felfelé, a csatlakozók pedig egymás felé mutassanak, majd határozottan nyomja a helyére. A Szerelje vissza a keretet rögzítő csavarokat. 49

54 A függelék CRU előírások B A rögzítőkapcsokat a résekbe illesztve szerelje vissza a rekesz fedelét. C Tegye vissza és szorítsa meg a csavarokat. D Helyezze vissza az akkumulátorcsomagot. E Fordítsa vissza a számítógépet. Csatlakoztassa a hálózati adaptert és a kábeleket. 50

55 A függelék CRU előírások A memória cseréje A memória mennyiségét úgy növelheti, ha dupla adatsebességű, hármas szinkronozású, dinamikus, véletlen elérésű memóriamodult (DDR3 SDRAM) - külön megvásárolható - helyez a számítógép memória-csatlakozójába. Különböző kapacitású DDR3 SDRAM memóriák kaphatók. Megjegyzés: Csak a számítógéphez alkalmas memóriát használjon. Ha helytelenül bővíti a memóriát, vagy nem használható memóriatípust helyez be, akkor a számítógép indításakor figyelmeztető hangjelzést hall. Előfordulhat, hogy a számítógép kiválasztott modelljei csupán egy memória bővítőhellyel rendelkeznek. Nézze meg a tényleges terméket. Azonban a memóriacsere elvégzési módja megegyezik az alább ismertetett eljárással. A DDR3 SDAM memóriát a következőképpen kell behelyezni: 1 Testének elektrosztatikus töltését vezesse le úgy, hogy megérint egy fémasztalt vagy földelt fémtárgyat, egyébként az elektrosztatikus kisülés megrongálhatná az DDR3 SDRAM memóriát. Ne érintse meg az DDR3 SDRAM érintkezőit. 2 Kapcsolja ki a számítógépet. Csatlakoztassa le a számítógépről a hálózati adaptert és az összes kábelt. 3 Csukja le a képernyőt és fordítsa meg a számítógépet. 4 Vegye ki ismét az akkumulátort. 5 Távolítsa el a merevlemez-meghajtó (HDD)/memória/központi feldolgozóegység/mini PCI Express Card kártyahely rekeszének fedelét. a. Csavarja ki vagy lazítsa meg a fedelet rögzítő csavarokat a/ a. b.vegye le a rekeszfedelet b. 51

56 A függelék CRU előírások G480/G G580/G

57 A függelék CRU előírások G Ha a memóriahelyen már két DDR3 SDRAM memória van, a csatlakozó szélein található zárakat kifelé nyomva távolítsa el az egyiket, így csináljon helyet az új memóriának. Későbbi felhasználás céljára őrizze meg az DDR3 SDRAM memóriát A DDR3 SDRAM bevágását illessze a foglalat kiemelkedéséhez és óvatosan, os szögben nyomja a foglalatba a DDR3 SDRAM memóriát. 53

58 A függelék CRU előírások 8 Addig nyomja a DDR3 SDRAM-et a foglalatba, amíg a foglalat két szélén található rögzítőkarok a zárt állapotba nyomódnak A rögzítőkapcsokat a résekbe illesztve szerelje vissza a rekesz fedelét. 0 Tegye vissza és szorítsa meg a csavarokat. A Tegye vissza az akkumulátort. B Fordítsa vissza a számítógépet. Csatlakoztassa a hálózati adaptert és a kábeleket. Megjegyzés: Ha a számítógépben csak egy DDR3 SDRAM van, akkor annak a SLOT-0 ( : alsó) csatlakozóban, és nem a SLOT-1 ( : felső) csatlakozóban kell lennie. b Az DDR3 SDRAM memória telepítését a következőképpen lehet ellenőrizni: 1 Kapcsolja be a számítógépet. 2 Az indítás alatt tartsa nyomva az F2 gombot. A BIOS beállító segédprogram menüje jelenik meg. A Rendszermemória menüpontban jelenik meg számítógépe teljes memóriakapacitása. a 54

59 A függelék CRU előírások A vezeték nélküli LAN-kártya cseréje A következőket tegye a vezeték nélküli LAN kártya cseréjéhez: 1 Kapcsolja ki a számítógépet, majd csatlakoztassa le a számítógépről a hálózati adaptert és az összes kábelt. 2 Csukja le a képernyőt és fordítsa meg a számítógépet. 3 Vegye ki az akkumulátort. 4 Távolítsa el a merevlemez-meghajtó/memória/központi feldolgozóegység/mini PCI Express Card kártyahely rekeszének fedelét. 5 Bontsa a vezeték nélküli LAN kábel csatlakozását (egy fekete, egy fehér) a. 1 Megjegyzés: Előfordulhat, hogy a kijelölt modellekben csupán egy kábellel (fekete) rendelkezik a vezeték nélküli LAN kártya. 6 Csavarja ki a vezeték nélküli LAN kártyát rögzítő csavart b. 2 55

60 A függelék CRU előírások 7 Vegye ki a vezeték nélküli LAN kártya c. 3 8 Szerelje be a vezeték nélküli LAN kártyát. 9 Tegye vissza és húzza meg a csavart. 0 Csatlakoztassa ismét a vezeték nélküli LAN kábelt (egy fekete, egy fehér). Megjegyzés: A vezeték nélküli kártya be- vagy kiszerelésekor: Két kábellel rendelkező vezeték nélküli LAN kártyával ellátott modellek esetében: Az 1 jelzéssel ellátott csatlakozóhoz csatlakoztassa a fekete kábelt (FŐ). A 2 jelzéssel ellátott csatlakozóhoz csatlakoztassa a fehér kábelt (SEGÉD). Egy kábellel rendelkező vezeték nélküli LAN kártyával ellátott modellek esetében az 1 jelzéssel ellátott csatlakozóhoz csatlakoztassa a fekete kábelt (FŐ). A Szerelje vissza a rekesz fedelét és húzza meg a csavarokat. B Helyezze vissza az akkumulátorcsomagot. C Fordítsa vissza a számítógépet. Csatlakoztassa a hálózati adaptert és a kábeleket. 56

61 A függelék CRU előírások Az optikai meghajtó eltávolítása Az optikai meghajtó eltávolításához tegye a következőt: G480/G485/G580/G585 1 Távolítsa el a merevlemez-meghajtó/memória/központi feldolgozóegység/mini PCI Express Card kártyahely rekeszének fedelét. 2 Távolítsa el az ábrán látható csavart a. 3 Óvatosan húzza ki az optikai meghajtót b

62 A függelék CRU előírások G780 1 Távolítsa el az ábrán látható csavart a. 2 Óvatosan húzza ki az optikai meghajtót b. 2 1 A következő táblázat a számítógép vevő által cserélhető egységeit (CRU) sorolja fel, valamint megadja, hogy hol találhatók a cserére vonatkozó útmutatások. Összeállítási lap Használati útmutató Hálózati adapter O Hálózati adapter hálózati kábele O Akkumulátor O O Alsó rekeszfedelek O Merevlemez-meghajtó O Memória O Vezeték nélküli LAN kártya O Optikai meghajtó O 58

63 Védjegyek A Lenovo a Lenovo védjegye vagy bejegyzett védjegye Magyarországon, más országokban vagy mindkettőben. Az NVIDIA és az Optimus az NVIDIA Corporation védjegye és/vagy bejegyzett védjegye az Egyesült Államokban és más országokban. Az AMD és PowerXpress az Advanced Micro Devices, Inc védjegyei. Más vállalatok, termékek vagy szolgáltatások nevei mások védjegyei vagy szolgáltatás védjegyei lehetnek. 59

64 V3.0_hu-HU Lenovo China 2012
