1 Lenovo ideapad ABR Használati útmutató lmn A Read számítógép the safety használatba notices and vétele important előtt olvassa tips in the included manuals before using your computer. el a biztonsági előírásokat és a fontos tanácsokat a mellékelt kézikönyvekben.

2 Megjegyzések A készülék használatba vétele előtt olvassa el a Lenovo Biztonsági és általános tájékoztató útmutató útmutatót. Az útmutatóban néhány utasítás feltételezheti, hogy Ön Windows 10 operációs rendszert használ. Ha más Windows operációs rendszert használ, akkor egyes műveletek kissé eltérhetnek. Ha más operációs rendszert használ, egyes műveletek esetleg nem vonatkoznak Önre. Az ebben az útmutatóban leírt funkciók a legtöbb modellben azonosak. Előfordulhat, hogy egyes funkciók nem állnak rendelkezésére a számítógépén, vagy e használati útmutatóban nem szereplő funkciókkal is rendelkezik a számítógépe. Az ebben a kézikönyvben szereplő illusztrációk eltérhetnek az Ön készülékétől. Ilyenkor a saját készülékét vegye alapul. Hatósági előírások A részletekért tekintse meg a Guides & Manuals lapot a oldalon. Első kiadás (2016 március) Copyright Lenovo 2016.

3 Tartalom 1. fejezet Számítógépe megismerése... 1 Felülnézet...1 Bal oldali nézet...6 Jobb oldali nézet...11 Alulnézet fejezet A Windows 10 használatának megkezdése Az operációs rendszer első beállítása...13 Az operációs rendszer interfészei...13 A számítógép alvó állapotba helyezése vagy kikapcsolása...16 Csatlakozás vezeték nélküli hálózatra...18 Windows-segítség kérése fejezet: Lenovo OneKey Recovery rendszer fejezet Hibaelhárítás Gyakran ismételt kérdések...22 Hibaelhárítás...25 A függelék CRU útmutatások A merevlemez- meghajtó cseréje...29 A memória cseréje (egyes típusok esetén)...32 A Mini PCI Express Card cseréje...35 Az optikai meghajtó cseréje...38 Védjegyek i

4

5 1. fejezet Számítógépe megismerése Felülnézet b a c d e f h g Megjegyzés: A szaggatott vonallal bekeretezett alkatrészek kívülről nem láthatók. Figyelem: A kijelzőpanelt ne hajtsa fel 180 foknál jobban. A kijelzőpanel lecsukásakor ügyeljen arra, hogy ne maradjon toll vagy bármely más tárgy a képernyő és a billentyűzet között. Egyébként a képernyő megsérülhet. 1

6 1. fejezet Számítógépe megismerése a Beépített kamera A kamerát videokonferenciához lehet használni. b c d Beépített mikrofon Vezeték nélküli LAN-antennák Számítógép megjelenítője Hangot rögzít, mely videokonferenciánál, hangalámondásnál vagy hangfelvételnél használható. Rádióadás- és vétel érdekében csatlakozzon a vezeték nélküli LAN-adapterhez. A LED-es háttérvilágítású LCD briliáns képet ad. e Főkapcsoló E gombot nyomja meg a számítógép bekapcsolására. f Szellőzőnyílások Ezeken távozik a belső hő. Megjegyzés: Ügyeljen arra, hogy ne fedje le a szellőzőnyílásokat, egyébként a számítógép túlmelegedhet. g Érintőpanel Hagyományos egérként működik az érintőpanel. Érintőpanel: a mutatót úgy mozgassa a képernyőn, hogy az ujjbegyét olyan irányba csúsztassa a panelen, amelybe a mutatót mozgatni akarja. Érintőpanel gombjai: a bal/jobb oldali gomb funkciói megegyeznek a hagyományos egér bal/jobb egérgombjának funkcióival. Megjegyzés: Az F6 ( működését. ) billentyű megnyomásával engedélyezheti/tilthatja le az érintőpanel h Számbillentyűzet A részleteket lásd A billentyűzet használata a 3. oldalon. 2

7 1. fejezet Számítógépe megismerése A billentyűzet használata A számítógépen számgombok és funkciógombok vannak, valamint a standard billentyűzet számbillentyűzetet is tartalmazhat. Számbillentyűzet A billentyűzet elkülönített számbillentyűzetet tartalmaz. A számbillentyűzet engedélyezéséhez vagy letiltásához nyomja meg a Num Lock gombot. 3

8 1. fejezet Számítógépe megismerése A billentyűzet használata Gyorsbillentyűk A megfelelő funkciógombok megnyomásával gyorsan elérhetők az egyes rendszerbeállítások. : Elnémítást végez/feloldja a némítást. : Csökkenti a hangerőt. : : Növeli a hangerőt. : : A mikrofon engedélyezése/ letiltása. : Oldal frissítése. : : Engedélyezi/letiltja az érintőpanel működését. : : Engedélyezi/letiltja a repülési üzemmódot. A kamera engedélyezése/ letiltása Az LCD-képernyő zárolása/ feloldása. A külső projektor engedélyezése, vagy a külső megjelenítő használata. A megjelenítő fényerejének csökkentése. : Növeli a kijelző fényerejét. 4

9 1. fejezet Számítógépe megismerése Funkcióbillentyű kombinációk A funkcióbillentyűk használatával azonnal megváltoztathatja a működési jellemzőket. E funkció használatához, nyomja meg és tartsa megnyomva az Fn a billentyűt; majd nyomja meg az egyik funkcióbillentyűt b. b a A következőkben található az egyes funkcióbillentyűk funkcióinak leírása. Fn + B: A break funkció aktiválása. Fn + P: Fn + C: Fn + Y: Fn + S + V: A pause funkció aktiválása. A scroll lock engedélyezése/letiltása. System request aktiválása. Az akkumulátor Szállítási üzemmódba helyezése. 5

10 1. fejezet Számítógépe megismerése Bal oldali nézet a b a b c d e f g h i Hálózati adapter csatlakozó Akkumulátor/ töltés állapotkijelző Hálózati adapter állapota Lecsatlakoztatva Csatlakoztatva A hálózati adapterhez kapcsolódik. Jelzőfény állapota Nem világít Folyamatos borostyánsárga Gyorsan villogó borostyánsárga Lassan villogó borostyánsárga Jelentés A számítógép alvó állapotban van, vagy ki van kapcsolva. Az akkumulátor töltöttségi szintje nagyobb mint 20%. Az akkumulátor töltöttségi szintje 5% és 20% között van. Az akkumulátor töltöttségi szintje 1% és 5% között van. Az akkumulátor töltődik. Amikor az akkumulátor töltöttségi szintje eléri a 20%-ot, a villogó szín fehérre változik. Lassan villogó fehér Az akkumulátor töltöttségi szintje 20% és 80% között van, töltődik. Ha az akkumulátor töltöttségi szintje eléri a 80%-ot, a kijelzés villogása megszűnik. Folyamatos fehér Az akkumulátor töltöttségi szintje nagyobb mint 80%, a töltés a teljes feltöltésig folytatódik. c VGA port Ide lehet csatlakoztatni a külső megjelenítő eszközöket. d RJ-45 port A számítógép Ethernet-hálózathoz csatlakoztatása. e HDMI port Csatlakoztatás HDMI bemenetű készülékekhez, pl. TV-hez vagy megjelenítőhöz. 6

11 1. fejezet Számítógépe megismerése f USB 3.0 port USB-eszközök csatlakoztatására szolgál. Megjegyzés: A részleteket lásd USB-eszközök csatlakoztatása a 9. oldalon. g Kombinált hangcsatlakozó Mikrofonos fejhallgató csatlakoztatására szolgál. Megjegyzések: A kombinált hangcsatlakozó nem támogatja a hagyományos mikrofonok használatát. Harmadik fél fejhallgatójának vagy mikrofonos fejhallgatójának csatlakoztatása esetén az eltérő ipari szabványok miatt előfordulhat, hogy nem támogatott a felvételkészítés funkció használata. h Novo gomb A számítógép kikapcsolt állapotában ezt a gombot megnyomva a Lenovo OneKey Recovery rendszer vagy a BIOS beállító segédprogram indul el, vagy a boot-menübe lehet belépni. i Memóriakártya nyílás Ide helyezze be a memóriakártyákat (nem tartozékok). Megjegyzés: A részleteket lásd A memóriakártyák használata (nem tartozékok) a 10. oldalon. 7

12 1. fejezet Számítógépe megismerése Hálózati kábelek csatlakoztatása A hálózati kábelt a következőképpen csatlakoztassa: 1 A hálózati kábel csatlakozóját úgy fogja meg, hogy enyhén nyomja meg az RJ- 45 csatlakozó fedelét. a. 2 Dugja be a csatlakozót az RJ-45 aljzatba. b. a ab A szoftver konfigurálása A számítógép konfigurálásával kapcsolatban kérjen tanácsot az internetszolgáltatójától (ISP). 8

13 1. fejezet Számítógépe megismerése USB-eszközök csatlakoztatása SUSB eszközt csatlakoztathat a számítógéphez, ha az USB csatolóját (A típus) a számítógép USB csatlakozójához csatlakoztatja.zámítógépét USB-eszközökkel kompatibilis két USB-porttal szállítják. Egy USB-eszköznek számítógépe adott USB-portjához történő első csatlakoztatásakor a Windows automatikusan telepíti az eszköz illesztőprogramját. Az illesztőprogram telepítése után további lépések nélkül bonthatja az eszköz csatlakozását ill. újra csatlakoztathatja azt. Megjegyzés: Általában a csatlakoztatása után a Windows észleli az eszközt, majd automatikusan telepíti az illesztőprogramját. Azonban egyes eszközök esetében a csatlakoztatás előtt kell az illesztőprogramot telepíteni. Az eszköz csatlakoztatása előtt ellenőrizze a gyártó dokumentációját. USB tárolóeszköz csatlakoztatásának bontása előtt ellenőrizze, hogy számítógépe befejezte-e az eszközzel folytatott adatátvitelt. Az eszköz eltávolításához a kivétele előtt kattintson a Windows értesítési területén lévő Hardver biztonságos eltávolítása és az adathordozó kiadása ikonra. Megjegyzés: Ha hálózati kábellel rendelkezik USB-eszköze, akkor csatlakoztatás előtt az eszköz hálózati kábelének csatlakoztatását végezze el. Ellenkező esetben előfordulhat, hogy a számítógép nem ismeri fel az eszközt. 9

14 1. fejezet Számítógépe megismerése A memóriakártyák használata (nem tartozékok) Ezzel a számítógéppel a következő memóriakártyák használhatók: Secure Digital (SD) memóriakártya Secure Digital High Capacity (SDHC) memóriakártya SD extended Capacity (SDXC) memóriakártya MultiMediaCard (MMC) Megjegyzések: Egyszerre csak egy kártyát helyezzen a nyílásba. Ez a kártyaolvasó nem képes az SDIO eszközök használatára (pl. SDIO Bluetooth stb.). Memóriakártya behelyezése Addig csúsztassa be a memóriakártyát, amíg el nem éri a kártyahely alját. Memóriakártya kivétele Óvatosan húzza ki a memóriakártyát a memóriakártya nyílásból. Megjegyzés: A memóriakártya kivétele előtt, az adatsérülés elkerülésére a Windows hardver biztonságos eltávolítása művelet segítségével tiltsa le és az adathordozó kiadása segédprogram segítségével vegye ki az adathordozót. 10

15 1. fejezet Számítógépe megismerése Jobb oldali nézet a a b c d Energiaállapot jelzőfény Kijelző Jelzőfény állapota Jelentés Világít (folyamatos fehér) A számítógép be van kapcsolva. Energiaállapot Villog A számítógép alvó állapotban van. jelzőfény Nem világít A számítógép ki van kapcsolva. b USB port USB-eszközök csatlakoztatására szolgál. Megjegyzés: A részleteket lásd USB-eszközök csatlakoztatása a 9. oldalon. c Optikai lemezmeghajtó Optikai lemez olvasása/írása. Megjegyzés: Egyes modellekhez hamis optikai lemezmeghajtó tartozik. d Kensigton-zár helye Ide köthető a biztonsági zár (nincs mellékelve), ami védi a számítógépet a lopás és jogosulatlan használat ellen. A számítógéphez biztonsági zárat lehet csatlakoztatni, ami védi a lopás és a jogosulatlan használat ellen. A biztonsági zár felszerelésének részletei a megvásárolt biztonsági zár használati útmutatójában találhatók. 11

16 1. fejezet Számítógépe megismerése Alulnézet a b a a Szellőzőnyílások Ezeken távozik a belső hő. b Megjegyzés: Ügyeljen arra, hogy ne fedje le a szellőzőnyílásokat, egyébként a számítógép túlmelegedhet. Alsó tárolóhely fedőlapja c c Hangszórók Hangkimenetet biztosít. Alatta került elhelyezésre a merevlemez-meghajtó, memóriamodul és a mini PCI Express Card egység. 12

17 2. fejezet A Windows 10 használatának megkezdése Az operációs rendszer első beállítása Előfordulhat, hogy az első használatba vételkor be kell állítani az operációs rendszert. Ez a művelet a következő lépéseket tartalmazhatja: A végfelhasználói licenc-szerződés elfogadása. Az Internet-kapcsolat beállítása. Az operációs rendszer regisztrálása. Felhasználói fiók létrehozása. Az operációs rendszer interfészei A Start menü visszatérése Ha a bal alsó sarokban a Start gombra kattint, a Start menü jelenik meg. A start menüt a következő módok valamelyikén lehet megnyitni: A bal alsó sarokban a Start gombot választva a Start menü jelenik meg. Nyomja meg a Windows gombot a billentyűzeten. 13

18 2. fejezet A Windows 10 használatának megkezdése Ebben a menüben található a kikapcsoló gomb, ezzel kikapcsolhatja, újraindíthatja, vagy alvó állapotba helyezheti a számítógépet. A Start menüben megtalálhat minden telepített alkalmazást, vagy megjelenítheti a gyakran használt alkalmazásokat. A Műveletközpont Válassza a Műveletközpont ikont meg. a Tálcán, ekkor a Műveletközpont jelenik A Műveletközpontmegtekintheti a Windows és az alkalmazások fontos üzeneteit. Ezen kívül gyorsan módosíthatja az általános beállításokat is. 14

19 2. fejezet A Windows 10 használatának megkezdése Feladat-nézet a Tálcán A Windows 10-ben új Asztalt lehet hozzáadni, és váltogatni lehet a különböző Asztalok között. Új Asztal hozzáadásához tegye a következőket: Az Tálcán válassza a Feladatnézet ikont. Válassza az Új Asztal lehetőséget. Az Asztalok közötti váltáshoz válassza a Feladatnézet ikont, majd válassza ki a kívánt Asztalt. Az alkalmazásokat a multi-tasking nézetben is megjelenítheti: 1 A Task View (Feladatnézet) gombot választva az összes alkalmazás megjelenik a képernyőn. 2 Ezután be lehet lépni az alkalmazásokba, vagy be lehet zárni őket. 15

20 2. fejezet A Windows 10 használatának megkezdése A számítógép alvó állapotba helyezése vagy kikapcsolása A munka befejezése után alvó állapotba helyezheti, vagy kikapcsolhatja a számítógépet. A számítógép alvó állapotba kapcsolása Ha csak rövid ideig nem használja a számítógépet, kapcsolja alvó állapotba. Ha a számítógép alvó módban van, akkor gyorsan fel lehet ébreszteni, folytatni lehet a munkát, és nem kell megvárni a rendszer felállását. A számítógép alvó állapotba kapcsolását a következő módok valamelyikével kell végezni: Csukja le a megjelenítő fedelét. Nyomja meg a bekapcsoló gombot. Válassza a Start gombot, majd a Főkapcsoló Alvó állapot lehetőséget. Megjegyzés: Számítógépe mozgatása előtt kapcsolja alvó állapot módba azt. Számítógépének forgó merevlemezzel történő mozgatása esetén károsodhat a merevlemez, mely adatvesztést okoz. A számítógép visszakapcsolását (felébresztését) a következőképpen kell végezni: Nyomja meg bármelyik billentyűt a billentyűzeten. Nyomja meg a Windows gombot. 16

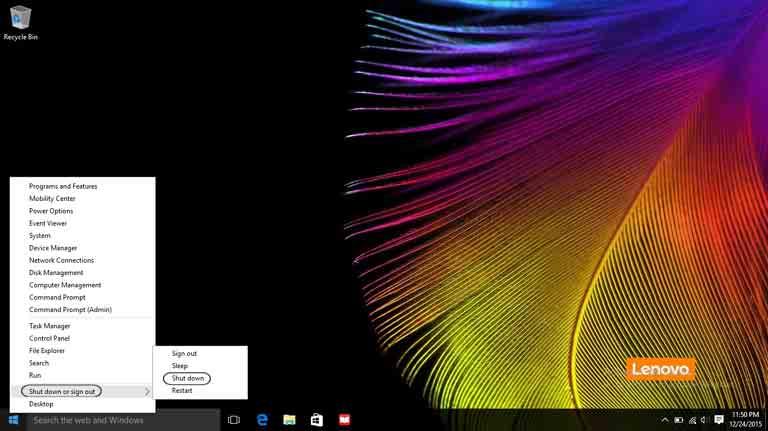

21 2. fejezet A Windows 10 használatának megkezdése A számítógép kikapcsolása Ha egy vagy két napig nem használja a számítógépet, akkor kapcsolja ki. A számítógép kikapcsolásához tegye a következők valamelyikét: Válassza a Start gombot, majd a Főkapcsoló Leállítás lehetőséget. A jobb egérgombbal kattintson a bal alsó sarokban található Start gombra és válassza a Leállítás vagy Kijelentkezés Leállítás lehetőséget. 17

22 2. fejezet A Windows 10 használatának megkezdése Csatlakozás vezeték nélküli hálózatra Vezeték nélküli kapcsolatot engedélyezése A vezeték nélküli funkciók engedélyezéséhez tegye a következők valamelyikét: Az értesítési területen válassza a Műveletközpont ikont, majd törölje a Repülési üzemmód bejelölését. A A Beállítások megnyomásával tiltsa le a repülőgép-módot. Hálózat és Internet Repülési üzemmód választásával nyissa meg a hálózati konfiguráció oldalát. Ezután a repülési üzemmód kapcsolóját állítsa ki-re. Csatlakozás vezeték nélküli hálózatra A vezeték nélküli funkciók engedélyezése után a számítógép automatikusan megkeresi az elérhető vezeték nélküli hálózatokat, és megjeleníti azokat a vezeték nélküli hálózatok listájában. Egy vezeték nélküli hálózathoz való csatlakozáshoz kattintson a hálózat nevére a listában, majd kattintson a Kapcsolódás lehetőségre. Megjegyzés: Egyes hálózatok hálózatbiztonsági kulcs vagy jelszó megadását kérik a csatlakozáshoz. Amennyiben ilyen hálózatoz kíván csatlakozni, kérdezze meg a hálózati rendszergazdától vagy az internetszolgáltatótól a biztonsági kulcsot vagy a jelszót. 18

23 2. fejezet A Windows 10 használatának megkezdése Windows-segítség kérése Ha problémája van az operációs rendszerrel, nyissa meg a Windows Első lépések alkalmazását. A megnyitásához a következőket kell tenni: az egérmutatót vigye a bal alsó sarokba, majd kattintson a Start gombra. Válassza az Első lépések lehetőséget a Minden alkalmazás menüben. 19

24 3. fejezet: Lenovo OneKey Recovery rendszer A Lenovo OneKey Recovery rendszer a számítógép biztonsági mentésére és helyreállítására tervezett szoftver. Ezzel rendszerösszeomlás esetén a rendszerpartíciót az eredeti állapotára lehet visszaállítani. A rendszer egyszerű visszaállítása céljából szükség esetén felhasználói mentéseket is lehet végezni. Megjegyzések: Ha a számítógépén előre telepített GNU/Linux operációs rendszer van, akkor a OneKey Recovery rendszer nem használható. A OneKey Recovery rendszer funkcióinak használata érdekében az Ön merevlemezén már van egy rejtett partíció, amely a rendszer tükörfájlját és a OneKey Recovery rendszer programfájljait tartalmazza. Ez a gyárilag létrehozott partíció biztonsági okokból rejtett, és ez okozza, hogy a merevlemez megjelenített kapacitása kisebb a névlegesnél. A rendszerpartíció biztonsági mentése A rendszerpartíciót image-fájlba lehet menteni. Ezt az image-fájlt a rendszerpartíció visszaállítására lehet használni. A rendszerpartíció mentése: 1 Windows esetén nyomja meg a Novo gombot, vagy a OneKey Recovery ikonra duplán kattintva Lenovo OneKey Recovery rendszert. 2 Kattintson a System Backup (Rendszer biztonsági mentése) lehetőségre. 3 Jelölje ki a biztonsági mentés helyét, és a Next (Következő) gombbal indítsa el a biztonsági mentést. Megjegyzések: A biztonsági mentést a helyi merevlemezre vagy külső tárolóeszközre lehet végezni. Vegye ki a cserélhető merevlemez-meghajtót a Lenovo OneKey Recovery system indítása előtt. Ellenkező esetben elveszhetnek a cserélhető merevlemez-meghajtón lévő adatok. A biztonsági mentés sokáig tarthat. A biztonsági mentés csak akkor működik, ha a Windows normál módban indítható. 20

25 3. fejezet: Lenovo OneKey Recovery rendszer Visszaállítás A rendszerpartíciót az eredeti állapotára, vagy egy előzőleg létrehozott visszaállítási pontra lehet visszaállítani. A rendszerpartíció visszaállítása: 1 Windows esetén nyomja meg a Novo gombot, vagy a OneKey Recovery ikonra duplán kattintva Lenovo OneKey Recovery rendszert. 2 Kattintson a System Recovery (Rendszer-visszaállítás) lehetőségre. A számítógép a visszaállítási pontnak megfelelően fog újraindulni. 3 A rendszerpartíció eredeti állapotára, vagy egy előzőleg létrehozott visszaállítási pontra való visszaállításához kövesse a képernyőn megjelenő utasításokat. Megjegyzések: A visszaállítási folyamat visszavonhatatlan. A visszaállítás elindítása előtt minden fontos adatát mentse a rendszerpartícióról. A visszaállítás sokáig tarthat. Ügyeljen arra, hogy a visszaállítási folyamat közben a hálózati adapter csatlakoztatva legyen a számítógépre. A fentiek csak akkor használhatók, ha a Windows normál módban indítható. Ha a Windows rendszert nem lehet elindítani, akkor a Lenovo OneKey Recovery rendszert a következők szerint indítsa el 1 Kapcsolja ki a számítógépet. 2 Nyomja meg a Novo gombot. A Novo Button Menu (Novo gomb menü)válassza a Rendszervisszaállítás lehetőséget System Recovery (Rendszer-visszaállítás) and press Enter. 21

26 4. fejezet Hibaelhárítás Gyakran ismételt kérdések Ebben a részben kategóriánként tárgyaljuk a gyakran ismételt kérdéseket. Információkeresés Milyen biztonsági intézkedéseket kell betartanom számítógépem használata során? A számítógépéhez mellékelt Lenovo Biztonsági és általános tájékoztató útmutató tartalmazza a számítógép használatával kapcsolatos biztonsági óvintézkedéseket. Olvassa el, és számítógépe használata során tartson be minden óvintézkedést. Hol találhatóm meg a számítógépem műszaki jellemzőit? A számítógép részletes műszaki leírása a számítógéphez mellékelt nyomtatott adatlapokon található. Hol találhatóak a garanciális információk? A garanciális időszakot és a garanciális szolgáltatás típusát beleértve, a számítógépére vonatkozó garancia megismerésére, a számítógépéhez mellékelt Lenovo korlátozott garancia szórólapot nézze meg. Illesztőprogramok és előretelepített szoftver Hol találhatók az előre telepített Lenovo programok (asztali gép-szoftver) telepítőlemezei? A számítógépéhez nem tartozik telepítőlemez az előre telepített Lenovo szoftverekkel. Ha az előre telepített szoftver újratelepítésére van szükség, a telepítőprogramot a merevlemez D partícióján (egyes típusok esetén a C partíción) találhatja meg. Ha ott nem találja meg a telepítőprogramot, akkor a Lenovo vevőtámogató honlapjáról is letöltheti. Hol találhatóak számítógépem különböző hardvereszközeinek illesztőprogramjai? Ha számítógépén előre telepített Windows operációs rendszer van, akkor az összes szükséges hardvereszköz Lenovo meghajtóprogramja a merevlemez D partícióján (egyes típusok esetén a C partíción) található. A legújabb eszközmeghajtókat a Lenovo vevőtámogató honlapjáról is le lehet tölteni. Lenovo OneKey Recovery rendszer Hol vannak a helyreállító lemezek? A számítógéphez nem járnak helyreállító lemezek. Ha a gyári állapotra kell visszaállítani a rendszert, használja a Lenovo OneKey Recovery rendszert. 22

27 4. fejezet Hibaelhárítás Mit tehetek, ha a biztonsági mentés nem működik? Ha a biztonsági mentés elindul, de a folyamat közben hibát jelez, próbálkozzon a következő lépésekkel: 1 Zárjon be minden megnyitott programot, és indítsa újra a biztonsági mentési folyamatot. 2 Ellenőrizze, hogy a céleszköz nem sérült-e. Válasszon másik útvonalat és próbálja újra. Mikor kell a gyári állapotra visszaállítanom a rendszert? Akkor használja ezt a funkciót, ha az operációs rendszert nem lehet elindítani. Ha a rendszerpartíción kritikus adatok vannak, akkor a visszaállítási funkció elindítása előtt mentse el ezeket. BIOS beállító segédprogram Mi a BIOS beállító segédprogram? A BIOS beállító segédprogram egy ROM-ban tárolt szoftver. Lekérdezi a számítógép alapvető információit és lehetőséget ad az indítóeszköz, a biztonság, a hardver-üzemmód és más jellemzők beállítására. Hogyan indíthatom el a BIOS beállító segédprogramot? A BIOS beállító segédprogram indítása: 1 Kapcsolja ki a számítógépet. 2 Nyomja meg a Novo gombot, majd válassza a BIOS Setup (BIOS beállítás) lehetőséget. Hogyan változtathatom meg az indítási módot? Két rendszerindítási mód van: UEFI és Legacy Support (Régebbiek támogatása). A rendszerindítási mód változtatásához indítsa el a BIOS beállító segédprogramot, és a rendszerindítási módot állítsa UEFI vagy Legacy Support (Régebbiek támogatása) módra. Mikor kell megváltoztatnom az indítási módot? A számítógép alapértelmezett indítási módja az UEFI mód. Ha régi Windows, Linux vagy DOS stb. operációs rendszert (Windows 8-nál régebbi) kell telepítenie a számítógépre, akkor Legacy Support (Régebbiek támogatása) kell változtatnia az indítási módot. Ha nem változtatja meg az indítási módot, akkor nem lehet telepíteni a régi Windows, Linux vagy DOS operációs rendszert. 23

28 4. fejezet Hibaelhárítás Segítség elérése Hogyan léphetek kapcsolatba a vevőszolgálati központtal? Lásd: 3. fejezet: Segítség és szerviz, Lenovo biztonsági és általános tájékoztató. 24

29 4. fejezet Hibaelhárítás Hibaelhárítás Megjelenítési problémák Amikor bekapcsolja a számítógépet, semmisem jelenik meg a képernyőn. A számítógép bekapcsolásakor csak egy fehér kurzor látszik az üres képernyőn. Üressé válik a számítógép bekapcsolásakor a képernyőm. Alvó állapottal kapcsolatos problémák Kritikusan alacsony akkumulátor töltési szint hiba üzenet jelenik meg, és azonnal kikapcsolódik a számítógép. Bekapcsolás után azonnal alvó állapot módra tér át a számítógép. Kapcsolja be. A következőket ellenőrizze, ha üres a képernyő: - Csatlakoztatva van-e a hálózati adapter a számítógéphez ill. Csatlakoztatva van-e hálózati kábel egy működő hálózati csatlakozóaljzathoz. - Be van-e kapcsolva a számítógép. Nyomja meg ismét az ellenőrzéshez az Üzemi kapcsoló gombot. Ha ezek megfelelőek, és üres marad a képernyő, akkor szervizben kell javítatnia a számítógépet. A Lenovo OneKey Recovery rendszer használatával állítsa vissza a biztonsági mentés fájljait a Windows környezetbe, vagy állítsa vissza a merevlemez teljes tartalmát a gyári állapotra. Ha továbbra is csak a kurzor jelenik meg a képernyőn, akkor szervizeltesse a számítógépet. Engedélyezve van az energiaszabályozás működése. A következők egyikét tegye az alvó állapot módból való ébresztéshez: - Nyomja meg bármelyik billentyűt a billentyűzeten. - Nyomja meg az üzemi kapcsoló gombot. -Az F9 ( ) billentyű megnyomásával ellenőrizze, hogy az LCD-képernyő háttérvilágítása ki van-e kapcsolva. Csökken az akkumulátor töltése. Csatlakoztassa a hálózati adaptert a számítógéphez. Ellenőrizze, hogy: - Fel van-e töltve az akkumulátor. - Az elfogadható tartományon belül van-e az üzemi hőmérséklet. Lásd a Lenovo Biztonsági és általános tájékoztató útmutató 2. fejezet Használati és ápolási tudnivalók című része. Megjegyzés: Ha fel van töltve az akkumulátor, és a megadott tartományon belül van a hőmérséklet, akkor szervizeltetnie kell a számítógépet. 25

30 4. fejezet Hibaelhárítás 26 Nem tér vissza alvó állapot módból és nem működik a számítógép. Megjelenítő problémák Ha alvó állapot módban van a számítógépe, akkor csatlakoztassa a hálózati adaptert a számítógéphez, majd nyomja meg a Windows vagy az Üzemi kapcsoló gombot. Ha még mindig nem tér vissza az alvó állapot módból a számítógépe, akkor nem válaszol a rendszere és nem kapcsolhatja ki a számítógépet; állítsa alaphelyzetbe a számítógépet. Előfordulhat, hogy a mentetlen adatok elvesznek. A számítógép alaphelyzetbe állításához nyomja meg és tartsa megnyomva legalább nyolc másodpercig a Főkapcsoló gombot. Ha nem történik meg a számítógép alaphelyzetbe állítása, akkor bontsa a hálózati adapter csatlakozását. Üres a képernyő. A következőt tegye: - Ha a hálózati adaptert vagy az akkumulátort használja, és az akkumulátor állapotjelzője világít, akkor a képernyő világosabbá tételére nyomja meg az F12 ( ) billentyűt. - Ha villog a működésjelző lámpa, akkor az alvó állapot módból való visszatérésre nyomja meg az Üzemi kapcsoló gombot. -Az F9 ( ) billentyű megnyomásával ellenőrizze, hogy az LCD-képernyő háttérvilágítása ki van-e kapcsolva. - Ha továbbra is fennáll a probléma, akkor az A képernyőkép olvashatatlan vagy torz. címmel jelzett probléma elhárítása szerint járjon el. A képernyőkép olvashatatlan vagy torz. Nem megfelelő karakterek jelennek meg a képernyőn. Hangproblémák A hangerő növelése esetén sem hallható hang a hangszóróból. Ellenőrizze, hogy: -Ellenőrizze, hogy megfelelően van-e beállítva a képernyő felbontása és színminősége. -Megfelelő-e a monitor típusa. Megfelelő az operációs rendszer vagy a programok telepítése? Ha megfelelő a telepítésük és a konfigurálásuk, akkor szervizben kell javítatnia a számítógépet. Ellenőrizze, hogy: - Ki van e kapcsolva az Elnémítás funkció. - Nincs-e használatban a kombinált hangcsatlakozó. - Hangszórók vannak-e lejátszási eszközként kijelölve.

31 4. fejezet Hibaelhárítás Akkumulátor problémák Leáll a számítógépe, mielőtt lemerülést mutat az akkumulátor állapotjelzője. -vagy- Működik a számítógépe, bár lemerülést jelez az akkumulátor állapotjelzője. Egyéb problémák Nem válaszol a számítógépe. Nem működik a csatlakoztatott külső eszköz. Töltse újra az akkumulátort. A számítógép kikapcsoláshoz nyomja meg és tartsa megnyomva legalább nyolc másodpercig a Főkapcsoló gombot. Ha nem válaszol a számítógép, akkor bontsa a hálózati adapter csatlakozását. Valószínűleg zárolva lett a számítógépe, amikor kommunikációs művelet során tért át alvó állapot módba a számítógépe. Tiltsa le az elalvás időzítő működését, amikor hálózaton dolgozik. A számítógép bekapcsolt állapotában, USB-kábel kivételével, ne végezze külső eszköz kábelének csatlakoztatását vagy a csatlakoztatás bontását. Ellenkező esetbe előfordulhat, hogy károsodik a számítógépe. Ha nagy fogyasztású külső eszközöket használ, mint például külső USB optikai meghajtót, akkor használjon külső tápegységet. Egyébként előfordulhat, hogy a számítógép nem ismeri fel az eszközt, vagy a rendszer leáll. 27

32 A függelék CRU útmutatások Olyan alkotóelemek a Vásárló által cserélhető egységek (CRU-k), melyek a vásárló végezheti a bővítését vagy a cseréjét. Ha a garanciális idő alatt hibásnak találnak egy CRU-t, akkor egy csere CRU-t bocsátanak a vásárló rendelkezésére. A vásárló felelős e termék maga által szervizelt CRU-i beszereléséért. Előfordulhat, hogy a vásárló szerelheti be a választhatóan szervizelhető CRU-kat is, melyek esetében meghatározott műszaki ismeretek vagy szerszámok szükségesek, továbbá országa vagy régiója vonatkozó garanciális feltételei szerint technikusnak kell elvégeznie a választhatóan szervizelhető CRU beszerelését. Megjegyzések: E kézikönyvben szereplő ábrák eltérhetnek a tényleges termék megjelenésétől. Kérjük, tanulmányozza a tényleges terméket. A CRU szerviz csak egyes országokban használható. VIGYÁZAT: A CRU cseréje, vagy a számítógép javításra való visszaküldése előtt a beépített akkumulátort állítsa Szállítási üzemmódra. 1 Kapcsolja ki a számítógépet és csatlakoztassa le a hálózati adaptert. 2 Nyomja meg az Fn + S + V gombot. 3 A bekapcsoló gombot megnyomva ellenőrizze, hogy a Szállítási üzemmód van-e beállítva. Megjegyzés: A Szállítási üzemmódra kapcsolva az akkumulátor nem ad tápfeszültséget a számítógépnek. Az akkumulátor Szállítási üzemmódból való felébresztéséhez csatlakoztassa a hálózati adaptert a számítógéphez. 28

33 A függelék CRU útmutatások A merevlemez- meghajtó cseréje Egy nagyobb kapacitású merevlemez-meghajtóra való cserével növelheti számítógépe tárolókapacitását. Viszonteladójától vagy a Lenovo értékesítési képviselőjétől vásárolhat új merevlemez-meghajtót. Megjegyzések: Kizárólag bővítés vagy javítás céljából cserélje a merevlemez-meghajtót. Nem gyakori ki-/ beszerelésre vagy meghajtócserére tervezték a merevlemez-meghajtó csatlakozóit és rekeszét. Nem található előretelepített szoftver a választható merevlemez-meghajtón. A merevlemez- meghajtó kezelése Ne ejtse le vagy tegye ki rázkódásnak a meghajtót. Olyan anyagra tegye a meghajtót, mint puha kendő, mely elnyeli a lökéseket. Ne fejtsen ki nyomást a meghajtó fedelére. Ne érjen a meghajtó csatlakozójához. A merevlemez-meghajtó nagyon érzékeny. A merevlemez károsodását vagy végleges adatvesztést okozhat a nem megfelelő kezelés. A merevlemez-meghajtó kiszerelése előtt, készítsen biztonsági másolatot a merevlemezen található összes információról, majd kapcsolja ki a számítógépet. Sohasem szerelje ki a merevlemezt a rendszer működése vagy készenléti állapota idején. 29

34 A függelék CRU útmutatások A következőket tegye a merevlemez-meghajtó cseréjéhez: 1 Kapcsolja ki a számítógépet. Válassza le a számítógépről a hálózati adaptert és az összes kábelt. 2 Csukja le a számítógép kijelzőjét, és fordítsa meg a számítógépet. 3 Távolítsa el az a csavart és vegye le a merevlemez-meghajtó (HDD) rekeszének b fedelét. a b 30

35 A függelék CRU útmutatások 4 Óvatosan, a nyíl c irányába húzva vegye ki a merevlemez-meghajtót. c 5 Vegye le a keretet a merevlemez-meghajtóról. 6 A keretet illessze az új merevlemez-meghajtóra. 7 Az új merevlemez-meghajtót határozottan tolja a helyére. 8 Tegye vissza a merevlemez-meghajtó (HDD) rekeszének fedelét és húzza meg a csavart. 9 Fordítsa vissza a számítógépet. 0 Csatlakoztassa a hálózati adaptert és az összes kábelt a számítógépre. 31

36 A függelék CRU útmutatások A memória cseréje (egyes típusok esetén) A számítógép memóriáját a külön megvásárolható, a számítógép memóriakártyahelyére helyezett dupla adatsebességű negyedik generációs szinkron dinamikus véletlen hozzáférésű (DDR4) memóriával növelheti. Különböző kapacitású DDR4 modulok kaphatók. Megjegyzések: Kizárólag a számítógépe által támogatott memóriatípusokat használja. Ha helytelenül végzi a külön beszerezhető memória beszerelését vagy nem támogatott memóriatípust használ, akkor figyelmeztető sípjelzés hallható, amikor megpróbálja elindítani a számítógépet. Egyes memóriatípusok a felhasználó által nem cserélhetők, szükség esetén kérje a Lenovo szervizközpont tanácsát. A következőket tegye egy DDR4 modul beszereléséhez: 1 Érintsen meg egy fémasztalt vagy egy földelt fémobjektumot, hogy csökkentse a teste esetleges statikus feltöltődését, ami káros a DDR4 számára. Ne érintse meg a DDR4 modul érintkezős szélét. 2 Kapcsolja ki a számítógépet. Válassza le a számítógépről a hálózati adaptert és az összes kábelt. 3 Csukja le a számítógép kijelzőjét, és fordítsa meg a számítógépet. 4 Vegye ki az a csavart és vegye le a memória/mini PCI Express kártya rekeszének b fedelét. a b 32

37 A függelék CRU útmutatások 5 A csatlakozóaljzat két szélén található rögzítőkarokat egyszerre kihúzva vegye ki a DDR4 modult. A régi DDR4 modult későbbi felhasználás céljára őrizze meg Igazítsa a DDR4 érintkezős szélén lévő bevágást a foglalat kiemelkedéséhez, majd óvatosan dugja szögben az új memóriamodult a foglalatba. 7 Addig nyomja befele a helyére a DDR4 modult, amíg az a foglalat mindkét oldalán reteszelődik. a b 8 A rögzítőkapcsokat a megfelelő résekbe illesztve tegye vissza a memória/mini PCI Express kártya rekeszének fedelét. 9 Húzza meg a csavart. 0 Fordítsa vissza a számítógépet. A Csatlakoztassa a hálózati adaptert és az összes kábelt a számítógépre. 33

38 A függelék CRU útmutatások A következők szerint ellenőrizze, hogy megfelelően lett-e beszerelve a DDR4 modul: 1 A Novo gomb megnyomásával nyissa meg a Novo menüt. 2 Válassza ki a BIOS Setup elemet. A System Memory (Rendszermemória) menüpont mutatja a számítógépébe telepített memória méretét. 34

39 A függelék CRU útmutatások A Mini PCI Express Card cseréje A Mini PCI Express Card cseréjét a következőképpen kell végezni: 1 Kapcsolja ki a számítógépet. Válassza le a számítógépről a hálózati adaptert és az összes kábelt. 2 Csukja le a számítógép kijelzőjét, és fordítsa meg a számítógépet. 3 Vegye le a memória/mini PCI Express kártya rekeszének fedelét. a.lazítsa meg a fedelet rögzítő a csavart. b.távolítsa el a fedelet b. a b 4 Ha az új kártyához mellékelték a csatlakozók eltávolító szerszámát, akkor ezzel távolítsa el a ccsatlakozókat a kártyáról. Ha nincs mellékelve ilyen szerszám, akkor a csatlakozókat fogja meg az ujjával és óvatosan csatlakoztassa le őket. Ezután távolítsa el a d csavarokat és a kártya felpattan. 35

40 A függelék CRU útmutatások d c c 5 A e irányban vegye ki a kártyát. e 6 Az új Mini PCI Express Card csatlakozós szélét illessze a megfelelő aljzatba. 7 Forgassa el a kártyát úgy, hogy a helyére lehessen tolni. Ezután a csavarral rögzítse a kártyát. 36

41 A függelék CRU útmutatások 8 Az antennakábeleket csatlakoztassa az új Mini PCI Express Card-hoz. Ügyeljen arra, hogy a szürke kábelt a kártya MAIN vagy M jelölésű, a fekete kábelt pedig az AUX vagy A jelölésű csatlakozójára csatlakoztassa. 9 Tegye vissza a rekesz fedelét és szorítsa meg a csavarokat. 0 Fordítsa vissza a számítógépet. A Csatlakoztassa a hálózati adaptert és az összes kábelt a számítógépre. 37

42 A függelék CRU útmutatások Az optikai meghajtó cseréje A következőket tegye az optikai meghajtó cseréjéhez: 1 Kapcsolja ki a számítógépet. Válassza le a számítógépről a hálózati adaptert és az összes kábelt. 2 Csukja le a számítógép kijelzőjét, és fordítsa meg a számítógépet. 3 Távolítsa e a csavart. a a 38

43 A függelék CRU útmutatások 4 Húzza ki óvatosan az optikai meghajtót a foglalatából b. b 5 Dugja be az új optikai meghajtót, majd a meghajtó rögzítéséhez húzza meg a csavart. 6 Fordítsa vissza a számítógépet. 7 Csatlakoztassa a hálózati adaptert és az összes kábelt a számítógépre. 39

44 A függelék CRU útmutatások A következő táblázat tartalmazza számítógépe CRU-it, és tájékoztat arról hol találhatóak a cserére vonatkozó útmutatások. Saját szervizelésű CRU-k Biztonsági, jótállási és telepítési kézikönyv Hálózati adapter Választható szervizelésű CRU-k Használati útmutató Optikai meghajtó Merevlemezmeghajtó Mini PCI Express Card Biztonsági, jótállási és telepítési kézikönyv Használati útmutató Memória 40

45 Védjegyek A következő kifejezések Lenovo védjegyei vagy regisztrált védjegyei Magyarországon, más országokban vagy mindkettőben. Lenovo OneKey A Microsoft és a Windows a Microsoft Corporation védjegyei az Egyesült Államokban, más országokban vagy mindkettőben. Más vállalatok, termékek vagy szolgáltatások nevei mások védjegyei vagy szolgáltatás védjegyei lehetnek. 41

46 Lenovo China 2016 hu-hu Rev. AA00
