1 Lenovo V110 V110-14IAP/V110-14AST V110-15ISK/V110-15IAP/V110-15AST Használati útmutató A Read számítógép the safety használatba notices and vétele important előtt olvassa tips in the included manuals before using your computer. el a biztonsági előírásokat és a fontos tanácsokat a mellékelt kézikönyvekben.

2 Megjegyzések A készülék használatba vétele előtt olvassa el a Lenovo Biztonsági és általános tájékoztató útmutató útmutatót. Az útmutató néhány utasítása feltételezheti, hogy Ön Windows 7 vagy Windows 10 operációs rendszert használ. Ha más Windows operációs rendszert használ, akkor egyes műveletek kissé eltérhetnek. Ha más operációs rendszereket használ, akkor előfordulhat, hogy néhány művelet nem vonatkozik Önre. Az ebben az útmutatóban leírt funkciók a legtöbb modellben azonosak. Előfordulhat, hogy egyes funkciók nem állnak rendelkezésére a számítógépén, vagy e használati útmutatóban nem szereplő funkciókkal is rendelkezik a számítógépe. Egyéb megjegyzés hiányában a kézikönyvben használt ábrák a Lenovo V110-14AST számítógépre vonatkoznak. Az ebben a kézikönyvben szereplő illusztrációk eltérhetnek az Ön készülékétől. Ilyenkor a saját készülékét vegye alapul. Hatósági előírások A részletekért tekintse meg a Guides & Manuals lapot a oldalon. Első kiadás (2016 április) Copyright Lenovo 2016

3 Tartalom 1. fejezet Számítógépe megismerése... 1 Felülnézet... 1 Bal oldali nézet... 7 Jobb oldali nézet... 9 Elölnézet Alulnézet fejezet A Windows használatának megkezdése...16 Az operációs rendszer első beállítása Az operációs rendszer interfészei A számítógép alvó állapotba helyezése vagy kikapcsolása Csatlakozás vezeték nélküli hálózatra Windows-segítség kérése fejezet Helyreállító rendszer Push-button reset (Egyszerű visszaállítás) fejezet Hibaelhárítás Gyakran ismételt kérdések Hibaelhárítás A függelék CRU útmutatások Az optikai meghajtó cseréje Védjegyek i

4

5 1. fejezet Számítógépe megismerése Felülnézet V110-14IAP/V110-14AST b a c d e f 1

6 1. fejezet Számítógépe megismerése V110-15ISK/V110-15IAP/V110-15AST b a c d e g f Megjegyzés: A szaggatott vonallal bekeretezett alkatrészek kívülről nem láthatók. Figyelem: A kijelzőpanelt ne nyissa ki 180 foknál jobban. A kijelzőpanel lehajtásakor ügyeljen arra, hogy ne hagyjon tollat vagy más tárgyat a kijelzőpanel és a billentyűzet között. Ellenkező esetben károsodhat a kijelzőpanel. 2

7 1. fejezet Számítógépe megismerése a Beépített kamera A kamerát videokonferenciához lehet használni. b c d Beépített mikrofon Vezeték nélküli LAN-antennák Számítógép megjelenítője Hangot rögzít, mely videokonferenciánál, hangalámondásnál vagy hangfelvételnél használható. Rádióadás- és vétel érdekében csatlakozzon a vezeték nélküli LAN-adapterhez. A LED-es háttérvilágítású LCD briliáns képet ad. e Főkapcsoló E gombot nyomja meg a számítógép bekapcsolására. f Érintőpanel Hagyományos egérként működik az érintőpanel. Érintőpanel: a mutatót úgy mozgassa a képernyőn, hogy az ujjbegyét olyan irányba csúsztassa a panelen, amelybe a mutatót mozgatni akarja. Érintőpanel gombjai: a bal/jobb oldali gomb funkciói megegyeznek a hagyományos egér bal/jobb egérgombjának funkcióival. Megjegyzés: Az F6 ( működését. ) billentyű megnyomásávalengedélyezheti/tilthatja le az érintőpanel g Számbillentyűzet A részleteket lásd A billentyűzet használata a 4. oldalon. 3

8 1. fejezet Számítógépe megismerése A billentyűzet használata A számítógép szabványos billentyűzetén számgombok és funkciógombok vannak, valamint számbillentyűzetet (csak V110-15ISK/V110-15IAP/V110-15AST) is tartalmazhat. Számbillentyűzet V110-15ISK/V110-15IAP/V110-15AST A billentyűzet elkülönített számbillentyűzetet tartalmaz. A számbillentyűzet engedélyezéséhez vagy letiltásához nyomja meg a Num Lock gombot. 4

9 1. fejezet Számítógépe megismerése A billentyűzet használata Gyorsbillentyűk A megfelelő funkciógombok megnyomásával gyorsan elérhetők az egyes rendszerbeállítások. V110-14IAP/V110-14AST V110-15ISK/V110-15IAP/V110-15AST 5

10 1. fejezet Számítógépe megismerése Elnémítást végez/feloldja a némítást. Csökkenti a hangerőt. Növeli a hangerőt. A mikrofon engedélyezése/ letiltása. Oldal frissítése. Engedélyezi/letiltja az érintőpanel működését. Az éppen lejátszott videó (audió) lejátszása/ szüneteltetése. Gyors vissza lejátszás közben. Engedélyezi/letiltja a repülési üzemmódot. A kamera engedélyezése/ letiltása Az LCD-képernyő zárolása/ feloldása. A külső projektor engedélyezése, vagy a külső megjelenítő használata. Addig csökkenti a megjelenítő fényerejét, amíg az LCD háttérvilágítása ki nem kapcsol. Növeli a kijelző fényerejét. Az éppen lejátszott videó (audió) leállítása. Gyors előre lejátszás közben. Megjegyzés: Ha a BIOS beállító segédprogramban a Hotkey Mode (Gyorsbillentyű üzemmód) módot Enabled (Engedélyezve) állapotból Disabled (Letiltva) állapotba kapcsolta, akkor a megfelelő gyorsbillentyűvel együtt az Fn billentyűt is meg kell nyomnia. 6

11 1. fejezet Számítógépe megismerése Bal oldali nézet a b c d e a Hálózati adapter A hálózati adapterhez kapcsolódik. csatlakozó b Szellőzőnyílások Ezeken távozik a belső hő. Megjegyzés: Ügyeljen arra, hogy ne fedje le a szellőzőnyílásokat, egyébként a számítógép túlmelegedhet. c RJ-45 port A számítógép Ethernet-hálózathoz csatlakoztatása. d HDMI port Csatlakoztatás HDMI bemenetű készülékekhez, pl. TV-hez vagy megjelenítőhöz. e USB port USB-eszközök csatlakoztatására szolgál. Megjegyzések: A kék jelölésű csatlakozó USB 3.0 szabványú. A részleteket lásd: USB-eszközök csatlakoztatása. 8 oldal. 7

12 1. fejezet Számítógépe megismerése USB-eszközök csatlakoztatása SUSB eszközt csatlakoztathat a számítógéphez, ha az USB csatolóját (A típus) a számítógép USB csatlakozójához csatlakoztatja.zámítógépét USB-eszközökkel kompatibilis két USB-porttal szállítják. Egy USB-eszköznek számítógépe adott USB-portjához történő első csatlakoztatásakor a Windows automatikusan telepíti az eszköz illesztőprogramját. Az illesztőprogram telepítése után további lépések nélkül bonthatja az eszköz csatlakozását ill. újra csatlakoztathatja azt. Megjegyzés: Általában a csatlakoztatása után a Windows észleli az eszközt, majd automatikusan telepíti az illesztőprogramját. Azonban egyes eszközök esetében a csatlakoztatás előtt kell az illesztőprogramot telepíteni. Az eszköz csatlakoztatása előtt ellenőrizze a gyártó dokumentációját. USB tárolóeszköz csatlakoztatásának bontása előtt ellenőrizze, hogy számítógépe befejezte-e az eszközzel folytatott adatátvitelt. Az eszköz eltávolításához a kivétele előtt kattintson a Windows értesítési területén lévő Hardver biztonságos eltávolítása és az adathordozó kiadása ikonra. Megjegyzés: Ha hálózati kábellel rendelkezik USB-eszköze, akkor csatlakoztatás előtt az eszköz hálózati kábelének csatlakoztatását végezze el. Ellenkező esetben előfordulhat, hogy a számítógép nem ismeri fel az eszközt. 8

13 1. fejezet Számítógépe megismerése Jobb oldali nézet V110-14IAP/V110-14AST ab c d V110-15ISK/V110-15IAP/V110-15AST ab d c a Novo gomb A számítógép kikapcsolt állapotában ezt a gombot megnyomva a System Recovery (Rendszer-visszaállítás) vagy a BIOS beállító segédprogram indul el, vagy a boot-menübe lehet belépni. b Kombinált hangcsatlakozó Mikrofonos fejhallgató csatlakoztatására szolgál. Megjegyzések: A kombinált hangcsatlakozó nem támogatja a hagyományos mikrofonok használatát. Harmadik fél fejhallgatójának vagy mikrofonos fejhallgatójának csatlakoztatása esetén az eltérő ipari szabványok miatt előfordulhat, hogy nem támogatott a felvételkészítés funkció használata. 9

14 1. fejezet Számítógépe megismerése c Kensington Mini zárfoglalat A Kensington MiniSaver Mobile (vagy ezzel kompatibilis) zár rögzítéséhez. Ide köthető a biztonsági zár (nincs mellékelve), ami védi a számítógépet a lopás és jogosulatlan használat ellen. A számítógéphez biztonsági zárat lehet csatlakoztatni, ami védi a lopás és a jogosulatlan használat ellen. A biztonsági zár felszerelésének részletei a megvásárolt biztonsági zár használati útmutatójában találhatók. Megjegyzések: A zár külön megvásárolható. Ha zárat vásárol, olyat válasszon, amely a Cleat zárómechanizmussal működik, és a vásárlás előtt ellenőrizze, hogy rögzíthető-e ehhez a foglalathoz. A T-Bar zárómechanizmus nem rögzíthető a Kensington Mini biztonsági foglalathoz. Bármilyen biztonsági eszköz megvásárlása előtt győződjön meg arról, hogy csatlakoztatható-e ehhez a nyíláshoz. A zár és biztonsági jellemzőinek kiértékelése, kiválasztása és alkalmazása az Ön felelőssége. A Lenovo nem tesz javaslatot, nem értékel és nem vállal garanciát a biztonsági zárak működésével, minőségével, vagy a zárak hatékonyságával és biztonsági funkcióival kapcsolatban. d Optikai lemezmeghajtó Optikai lemezek olvasása/írása. Megjegyzés: Egyes típusokban csak ál-optikai meghajtó van. 10

15 1. fejezet Számítógépe megismerése Elölnézet a a Memóriakártya nyílás b Ide helyezze be a memóriakártyákat (nem tartozékok). Megjegyzés: A részleteket lásd: A memóriakártyák használata (nem tartozékok). 14 oldal. 11

16 1. fejezet Számítógépe megismerése b Rendszerállapotjelzők Kijelző Akkumulátor/ töltés állapotkijelző Hálózati adapter állapota Lecsatlakoztatva Csatlakoztatva Akkumulátor/töltés állapotkijelző Merevlemez-meghajtó állapotjelző Rendszer állapot működik Alvó állapot működik Alvó állapot Jelzőfény állapota Folyamatos világos borostyánsárga Folyamatos borostyánsárga Folyamatos zöld Villogó borostyánsárga Villogó zöld Folyamatos világos borostyánsárga Gyorsan villogó borostyánsárga Lassan villogó zöld Folyamatos zöld Villogó borostyánsárga Villogó zöld Jelentés Az akkumulátor töltöttségi szintje 1% és 5% között van. Az akkumulátor töltöttségi szintje 5% és 20% között van. Az akkumulátor töltöttségi szintje 20%-nál nagyobb. Az akkumulátor töltöttségi szintje 1% és 20% között van. Az akkumulátor töltöttségi szintje 20%-nál nagyobb. Az akkumulátor töltöttségi szintje 1% és 5% között van. Az akkumulátor töltöttségi szintje 5% és 20% között van. Amikor az akkumulátor töltöttségi szintje eléri a 20%-ot, a villogó szín zöldre változik. Az akkumulátor töltöttsége 20% és 80% közötti, és még töltődik. Amikor az akkumulátor töltöttségi szintje eléri a 80%-ot, a villogás megszűnik. Az akkumulátor töltöttségi szintje nagyobb mint 80%, a töltés a teljes feltöltésig folytatódik. Az akkumulátor töltöttségi szintje 1% és 20% között van. Az akkumulátor töltöttségi szintje 20%-nál nagyobb. 12

17 1. fejezet Számítógépe megismerése Kijelző Merevlemezmeghajtó jelzőfénye Hálózati adapter állapota Rendszer állapot Jelzőfény állapota Jelentés Be A merevlemez adatot olvas vagy ír. Figyelem: Ha a jelzőfény világít, a számítógépet ne kapcsolja alvó állapotba, vagy ne kapcsolja ki. Ha a jelzőfény világít, ne mozgassa a számítógépet. A hirtelen fizikai ütés a merevlemez-meghajtó hibás működését okozhatja. 13

18 1. fejezet Számítógépe megismerése A memóriakártyák használata (nem tartozékok) Ezzel a számítógéppel a következő memóriakártyák használhatók: Secure Digital (SD) memóriakártya Secure Digital High Capacity (SDHC) memóriakártya SD extended Capacity (SDXC) memóriakártya MultiMediaCard (MMC) Megjegyzések: Egyszerre csak egy kártyát helyezzen a nyílásba. Ez a kártyaolvasó nem képes az SDIO eszközök használatára (pl. SDIO Bluetooth stb.). Memóriakártya behelyezése Addig csúsztassa be a memóriakártyát, amíg el nem éri a kártyahely alját. Memóriakártya kivétele Óvatosan húzza ki a memóriakártyát a memóriakártya nyílásból. Megjegyzés: A memóriakártya kivétele előtt, az adatsérülés elkerülésére a Windows hardver biztonságos eltávolítása művelet segítségével tiltsa le és az adathordozó kiadása segédprogram segítségével vegye ki az adathordozót. 14

19 1. fejezet Számítógépe megismerése Alulnézet a a Hangszórók Hangkimenetet biztosít. Megjegyzés: Egyes típusokban csak 1 hangszóró van. b Szellőzőnyílások Ezeken távozik a belső hő. Megjegyzés: Ügyeljen arra, hogy ne fedje le a szellőzőnyílásokat, egyébként a számítógép túlmelegedhet. b 15

20 2. fejezet A Windows használatának megkezdése Az operációs rendszer első beállítása Előfordulhat, hogy az első használatba vételkor be kell állítani az operációs rendszert. Ez a művelet a következő lépéseket tartalmazhatja: A végfelhasználói licenc-szerződés elfogadása. Az Internet-kapcsolat beállítása. Az operációs rendszer regisztrálása. Felhasználói fiók létrehozása. Az operációs rendszer interfészei A Start menü visszatérése A Windows 10 erőteljes és hasznos start menüt tartalmaz. A start menüt a következő módok valamelyikén lehet megnyitni: A bal alsó sarokban a Start gombot választva a Start menü jelenik meg. A billentyűzeten nyomja meg a Windows gombot. 16

21 2. fejezet A Windows használatának megkezdése Ebben a menüben található a kikapcsoló gomb (főkapcsoló) is, ezzel kikapcsolhatja, újraindíthatja, vagy alvó állapotba helyezheti a számítógépet. A Start menüben megtalálhat minden telepített alkalmazást, vagy megjelenítheti a gyakran használt alkalmazásokat. 17

22 2. fejezet A Windows használatának megkezdése A Műveletközpont Válassza a Műveletközpont ikont meg. a Tálcán, ekkor a Műveletközpont jelenik A Műveletközpontmegtekintheti a Windows és az alkalmazások fontos üzeneteit. Ezen kívül gyorsan módosíthatja az általános beállításokat is. Feladat-nézet a Tálcán A Windows 10-ben új Asztalt lehet hozzáadni, és váltogatni lehet a különböző Asztalok között. Új Asztal hozzáadásához tegye a következőket: Kattintson a Feladat-nézet ikonra a Tálcán. 18

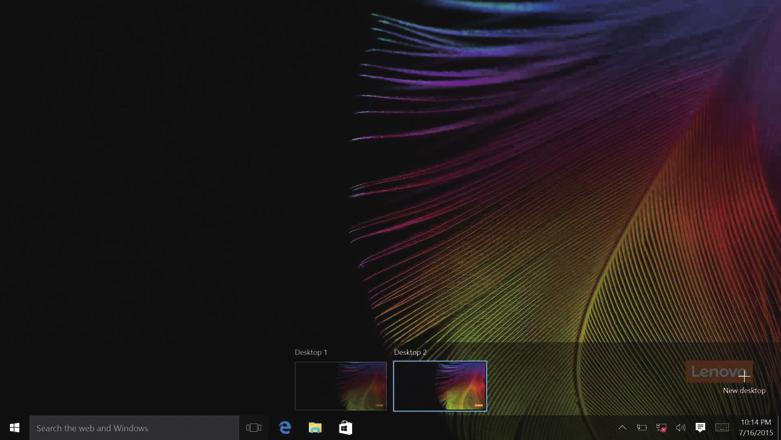

23 2. fejezet A Windows használatának megkezdése Kattintson az Új Asztal lehetőségre. Az Asztalok közötti átkapcsoláshoz kattintson a Feladat-nézet ikonra válassza ki a kívánt Asztalt., majd 19

24 2. fejezet A Windows használatának megkezdése A számítógép alvó állapotba helyezése vagy kikapcsolása A munka befejezése után alvó állapotba helyezheti, vagy kikapcsolhatja a számítógépet. A számítógép alvó állapotba kapcsolása Ha csak rövid ideig nem használja a számítógépet, kapcsolja alvó állapotba. Ha a számítógép alvó módban van, akkor gyorsan fel lehet ébreszteni, folytatni lehet a munkát, és nem kell megvárni a rendszer felállását. A számítógép alvó állapotba kapcsolását a következő módok valamelyikével kell végezni: Csukja le a megjelenítő fedelét. Nyomja meg a bekapcsoló gombot. Az operációs rendszertől függően végezze el a következő műveleteket. Windows 7 operációs rendszer: Kattintson a Kezdőképernyő Alvó állapot lehetőségre. Windows 10 operációs rendszer: Az egérmutatót vigye a bal alsó sarokba, majd kattintson a Start gombra. Válassza az Áramellátás Alvó állapot lehetőséget. Megjegyzés: Számítógépe mozgatása előtt kapcsolja alvó állapot módba azt. Számítógépének forgó merevlemezzel történő mozgatása esetén károsodhat a merevlemez, mely adatvesztést okoz. A számítógép visszakapcsolását (felébresztését) a következőképpen kell végezni: Nyomja meg bármelyik billentyűt a billentyűzeten. Nyomja meg a bekapcsoló gombot. 20

25 2. fejezet A Windows használatának megkezdése A számítógép kikapcsolása Ha egy vagy két napig nem használja a számítógépet, akkor kapcsolja ki. A számítógép kikapcsolásához tegye a következők valamelyikét: Windows 7 operációs rendszer: Kattintson a Kezdőképernyő Leállítás lehetőséget lehetőségre. Windows 10 operációs rendszer: Az egérmutatót vigye a bal alsó sarokba, majd kattintson a Start gombra. Válassza az Áramellátás Leállítás lehetőséget lehetőséget. A jobb egérgombbal kattintson a bal alsó sarokban a Start gombra és válassza a Leállítás vagy Kijelentkezés Leállítás lehetőséget. 21

26 2. fejezet A Windows használatának megkezdése Csatlakozás vezeték nélküli hálózatra Vezeték nélküli kapcsolatot engedélyezése A vezeték nélküli funkciók engedélyezéséhez tegye a következők valamelyikét: Kattintson a Műveletközpont ikonra az értesítési területen, majd törölje a Repülési üzemmód bejelölését. Nyomja meg a repülési üzemmód kikapcsolásához. Windows 7 operációs rendszer: A Windows értesítési területén kattintson a vezeték nélküli hálózati kapcsolat állapota ikonra. Az elérhető vezeték nélküli hálózatok listája jelenik meg. Windows 10 operációs rendszer: Kattintson a Beállítások Hálózat és internet Repülési üzemmód lehetőségre, ekkor a hálózati konfigurálás lap jelenik meg. A repülési üzemmód kapcsolóját állítsa Ki-re. Csatlakozás vezeték nélküli hálózatra A vezeték nélküli funkciók engedélyezése után a számítógép automatikusan megkeresi az elérhető vezeték nélküli hálózatokat, és megjeleníti azokat a vezeték nélküli hálózatok listájában. Egy vezeték nélküli hálózathoz való csatlakozáshoz kattintson a hálózat nevére a listában, majd kattintson a Kapcsolódás lehetőségre. Megjegyzés: Egyes hálózatok hálózatbiztonsági kulcs vagy jelszó megadását kérik a csatlakozáshoz. Amennyiben ilyen hálózatoz kíván csatlakozni, kérdezze meg a hálózati rendszergazdától vagy az internetszolgáltatótól a biztonsági kulcsot vagy a jelszót. 22

27 2. fejezet A Windows használatának megkezdése Windows-segítség kérése Ha problémája van az operációs rendszerrel, nyissa meg a Windows Első lépések alkalmazását. A megnyitásához a következőket kell tenni: az egérmutatót vigye a bal alsó sarokba, majd kattintson a Start gombra. Válassza az Első lépések lehetőséget a Minden alkalmazás menüben. 23

28 3. fejezet Helyreállító rendszer Push-button reset (Egyszerű visszaállítás) A Push-button reset (Egyszerű visszaállítás) egy beépített visszaállító rendszer, amellyel a felhasználó az eredeti állapotába állíthatja vissza az operációs rendszert. Ennek során az adatok és a fontos egyéni beállítások megmaradnak, ezekről nem kell előzőleg biztonsági mentést végezni. A Push-button reset (Egyszerű visszaállítás) következő funkciói a Windowson belül több helyről használhatók: A számítógép felfrissítése A szoftverproblémákat oldja meg úgy, hogy újratelepíti a gyári alapértelmezett beállításokat. Ennek során a felhasználó adatai, a fontos beállítások, valamint a Windows áruházban vásárolt Windows Store alkalmazások megmaradnak. Számítógép visszaállítása A tulajdonosváltásra vagy a számítógép hulladékkezelésére készíti elő a számítógépet. Visszaállítja az eredeti gyári alapértelmezett konfigurációt, minden felhasználói adatot és alkalmazást a megvásárlás előtti állapotra állít vissza. A Push-button reset (Egyszerű visszaállítás) használata. A Push-button reset (Egyszerű visszaállítás) a következő módokon indítható: Novo gomb: - Kapcsolja ki a számítógépet és várjon legalább öt másodpercet. Nyomja meg a Novo gombot, majd válassza a System Recovery (Rendszer-visszaállítás) lehetőséget. Beállítások: - Beállítások Frissítés és biztonság Helyreállítás Speciális rendszerindítás és válassza az Újraindítás lehetőséget. A továbbiakat lásd a számítógépen található Windows Súgó és támogatás c. fájlban. Amikor megvásároltam a számítógépet, volt rajta egy Windows. Hogyan állapíthatom meg, hogy ezt a Lenovo telepítette? A számítógép csomagolásán, kívül találhatü címke tartalmazza a számítógépével kapcsolatos összes információt. Ellenőrizze az OS melletti feliratot. Ha ez Windows vagy WIN, akkor a Lenovo telepítette az Ön gépére a Windows-t. 24

29 3. fejezet Helyreállító rendszer Töröltem a telepített szoftvert, de a szabad merevlemez-terület nem nőtt. Lehetséges, hogy a számítógépen futó Windowsban engedélyezve van a Compact technológia. A Compact Windows-os gépek esetén a szoftver számára szükséges fájlok többségét a Recovery Partition tartalmazza, és ezeket a normál programtörlés funkció nem törli. Hogyan állapíthatom meg, hogy a számítógépemen Compact Windows fut-e? A Compact technológia általában a csak SSD-n (vagy emmc-n) futó Windows 10 frissítés esetén engedélyezett. A számítógép ellenőrzéséhez 1 A jobb egérgombbal kattintson a bal alsó sarokban található Start gombra, majd válassza a Disk Management (lemezkezelő) lehetőséget. 2 A Disk Management (lemezkezelő) program indul el. Ha a Windows-partíció Wim Boot jelölésű (lásd az ábrát), akkor a Windows Compact technológiával fut. Hol találhatom a számítógép hardvereszközeinek meghajtóprogramját? Ha a számítógépén előre telepített Windows operációs rendszer van, akkor először ellenőrizze a telepítő programot a merevlemez D: partícióján (egyes típusok esetén a C: partíción). Ha ott nem találja az összes szükséges hardvereszköz meghajtóprogramját, akkor a hiányzó meghajtóprogramokat töltse le a Lenovo vevőtámogatói weboldaláról. Megjegyzés: A Lenovo támogató honlapjáról a legújabb meghajtóprogramokat lehet letölteni. 25

30 4. fejezet Hibaelhárítás Gyakran ismételt kérdések Ebben a részben kategóriánként tárgyaljuk a gyakran ismételt kérdéseket. Információkeresés Milyen biztonsági intézkedéseket kell betartanom számítógépem használata során? A számítógépéhez mellékelt Lenovo Biztonsági és általános tájékoztató útmutató tartalmazza a számítógép használatával kapcsolatos biztonsági óvintézkedéseket. Olvassa el, és számítógépe használata során tartson be minden óvintézkedést. Hol találhatóm meg a számítógépem műszaki jellemzőit? A számítógép részletes műszaki leírása a számítógéphez mellékelt nyomtatott adatlapokon található. Hol találhatóak a garanciális információk? A garanciális időszakot és a garanciális szolgáltatás típusát beleértve, a számítógépére vonatkozó garancia megismerésére, a számítógépéhez mellékelt Lenovo korlátozott garancia szórólapot nézze meg. Illesztőprogramok és előretelepített szoftver Hol találhatók az előre telepített Lenovo programok (asztali gép-szoftver) telepítőlemezei? A számítógépéhez nem tartozik telepítőlemez az előre telepített Lenovo szoftverekkel. Ha az előre telepített szoftver újratelepítésére van szükség, a telepítőprogramot a merevlemez D partícióján (egyes típusok esetén a C partíción) találhatja meg. Ha ott nem találja meg a telepítőprogramot, akkor a Lenovo vevőtámogató honlapjáról is letöltheti. Hol találhatóak számítógépem különböző hardvereszközeinek illesztőprogramjai? Ha számítógépén előre telepített Windows operációs rendszer van, akkor az összes szükséges hardvereszköz Lenovo meghajtóprogramja a merevlemez D partícióján (egyes típusok esetén a C partíción) található. A legújabb eszközmeghajtókat a Lenovo vevőtámogató honlapjáról is le lehet tölteni. 26

31 4. fejezet Hibaelhárítás BIOS beállító segédprogram Mi a BIOS beállító segédprogram? A BIOS beállító segédprogram egy ROM-ban tárolt szoftver. Lekérdezi a számítógép alapvető információit és lehetőséget ad az indítóeszköz, a biztonság, a hardver-üzemmód és más jellemzők beállítására. Hogyan indíthatom el a BIOS beállító segédprogramot? A BIOS beállító segédprogram indítása: 1 Kapcsolja ki a számítógépet. 2 Nyomja meg a Novo gombot, majd válassza a BIOS Setup (BIOS beállítás) lehetőséget. Hogyan változtathatom meg az indítási módot? Két rendszerindítási mód van: UEFI és Legacy Support (Régebbiek támogatása). A rendszerindítási mód változtatásához indítsa el a BIOS beállító segédprogramot, és a rendszerindítási módot állítsa UEFI vagy Legacy Support (Régebbiek támogatása) módra. Mikor kell megváltoztatnom az indítási módot? A számítógép alapértelmezett indítási módja az UEFI mód. Ha régi Windows, Linux vagy DOS stb. operációs rendszert (Windows 8-nál régebbi) kell telepítenie a számítógépre, akkor Legacy Support (Régebbiek támogatása) kell változtatnia az indítási módot. Ha nem változtatja meg az indítási módot, akkor nem lehet telepíteni a régi Windows, Linux vagy DOS operációs rendszert. Segítség elérése Hogyan léphetek kapcsolatba a vevőszolgálati központtal? Lásd: 3. fejezet: Segítség és szerviz, Lenovo biztonsági és általános tájékoztató. 27

32 4. fejezet Hibaelhárítás Hibaelhárítás Megjelenítési problémák Amikor bekapcsolja a számítógépet, semmisem jelenik meg a képernyőn. A számítógép bekapcsolásakor csak egy fehér kurzor látszik az üres képernyőn. Üressé válik a számítógép bekapcsolásakor a képernyőm. Alvó állapottal kapcsolatos problémák Kritikusan alacsony akkumulátor töltési szint hiba üzenet jelenik meg, és azonnal kikapcsolódik a számítógép. Bekapcsolás után azonnal alvó állapot módra tér át a számítógép. Kapcsolja be. A következőket ellenőrizze, ha üres a képernyő: - Csatlakoztatva van-e a hálózati adapter a számítógéphez ill. Csatlakoztatva van-e hálózati kábel egy működő hálózati csatlakozóaljzathoz. - Be van-e kapcsolva a számítógép. Nyomja meg ismét az ellenőrzéshez az Üzemi kapcsoló gombot. Ha ezek megfelelőek, és üres marad a képernyő, akkor szervizben kell javítatnia a számítógépet. A biztonsági mentés fájljainak visszaállítása a Windowskörnyezetbe, vagy a merevlemez teljes tartalmának visszaállítása az eredeti gyári alapállapotba a Push-button reset (Egyszerű visszaállítás) funkcióval. Ha még mindig csak a kurzor látható a képernyőn, vigye szervizbe a számítógépet. Engedélyezve van az energiaszabályozás működése. A következők egyikét tegye az alvó állapot módból való ébresztéshez: - Nyomja meg bármelyik billentyűt a billentyűzeten. - Nyomja meg az üzemi kapcsoló gombot. -Az F9 ( ) billentyű megnyomásávalellenőrizze, hogy az LCD-képernyő háttérvilágítása ki van-e kapcsolva. Csökken az akkumulátor töltése. Csatlakoztassa a hálózati adaptert a számítógéphez. Ellenőrizze, hogy: - Fel van-e töltve az akkumulátor. - Az elfogadható tartományon belül van-e az üzemi hőmérséklet. Lásd a Lenovo Biztonsági és általános tájékoztató útmutató 2. fejezet Használati és ápolási tudnivalók című része. 28

33 4. fejezet Hibaelhárítás Megjegyzés: Ha fel van töltve az akkumulátor, és a megadott tartományon belül van a hőmérséklet, akkor szervizeltetnie kell a számítógépet. Nem tér vissza alvó állapot módból és nem működik a számítógép. Megjelenítő problémák Ha alvó állapot módban van a számítógépe, akkor csatlakoztassa a hálózati adaptert a számítógéphez, majd nyomja meg a Windows vagy az Üzemi kapcsoló gombot. Ha még mindig nem tér vissza az alvó állapot módból a számítógépe, akkor nem válaszol a rendszere és nem kapcsolhatja ki a számítógépet; állítsa alaphelyzetbe a számítógépet. Előfordulhat, hogy a mentetlen adatok elvesznek. A számítógép alaphelyzetbe állításához nyomja meg és tartsa megnyomva legalább nyolc másodpercig a Főkapcsoló gombot. Ha nem történik meg a számítógép alaphelyzetbe állítása, akkor bontsa a hálózati adapter csatlakozását. Üres a képernyő. A következőt tegye: - Ha a hálózati adaptert vagy az akkumulátort használja, és az akkumulátor állapotjelzője világít,akkor a képernyő világosabbá tételére nyomja meg az F12 ( ) billentyűt. - Ha villog a működésjelző lámpa, akkor az alvó állapot módból való visszatérésre nyomja meg az Üzemi kapcsoló gombot. -Az F9 ( ) billentyű megnyomásávalellenőrizze, hogy az LCD-képernyő háttérvilágítása ki van-e kapcsolva. - Ha továbbra is fennáll a probléma, akkor az A képernyőkép olvashatatlan vagy torz. címmel jelzett probléma elhárítása szerint járjon el. A képernyőkép olvashatatlan vagy torz. Nem megfelelő karakterek jelennek meg a képernyőn. Ellenőrizze, hogy: - Ellenőrizze, hogy megfelelően van-e beállítva a képernyő felbontása és színminősége. -Megfelelő-e a monitor típusa. Megfelelő az operációs rendszer vagy a programok telepítése? Ha megfelelő a telepítésük és a konfigurálásuk, akkor szervizben kell javítatnia a számítógépet. 29

34 4. fejezet Hibaelhárítás Hangproblémák A hangerő növelése esetén sem hallható hang a hangszóróból. Akkumulátor problémák Leáll a számítógépe, mielőtt lemerülést mutat az akkumulátor állapotjelzője. -vagy- Működik a számítógépe, bár lemerülést jelez az akkumulátor állapotjelzője. Egyéb problémák Nem válaszol a számítógépe. Nem működik a csatlakoztatott külső eszköz. Ellenőrizze, hogy: - Ki van e kapcsolva az Elnémítás funkció. - Nincs-e használatban a kombinált hangcsatlakozó. - Hangszórók vannak-e lejátszási eszközként kijelölve. Töltse újra az akkumulátort. A számítógép kikapcsoláshoz nyomja meg és tartsa megnyomva legalább nyolc másodpercig a Főkapcsoló gombot. Ha nem válaszol a számítógép, akkor bontsa a hálózati adapter csatlakozását. Valószínűleg zárolva lett a számítógépe, amikor kommunikációs művelet során tért át alvó állapot módba a számítógépe. Tiltsa le az elalvás időzítő működését, amikor hálózaton dolgozik. A számítógép bekapcsolt állapotában, USB-kábel kivételével, ne végezze külső eszköz kábelének csatlakoztatását vagy a csatlakoztatás bontását. Ellenkező esetbe előfordulhat, hogy károsodik a számítógépe. Ha nagy fogyasztású külső eszközöket használ, mint például külső USB optikai meghajtót, akkor használjon külső tápegységet. Egyébként előfordulhat, hogy a számítógép nem ismeri fel az eszközt, vagy a rendszer leáll. 30

35 A függelék CRU útmutatások Olyan alkotóelemek a Vásárló által cserélhető egységek (CRU-k), melyek a vásárló végezheti a bővítését vagy a cseréjét. Ha a garanciális idő alatt hibásnak találnak egy CRU-t, akkor egy csere CRU-t bocsátanak a vásárló rendelkezésére. A vásárló felelős e termék maga által szervizelt CRU-i beszereléséért. Előfordulhat, hogy a vásárló szerelheti be a választhatóan szervizelhető CRU-kat is, melyek esetében meghatározott műszaki ismeretek vagy szerszámok szükségesek, továbbá országa vagy régiója vonatkozó garanciális feltételei szerint technikusnak kell elvégeznie a választhatóan szervizelhető CRU beszerelését. Megjegyzések: Egyéb megjegyzés hiányában az e fejezetben használt ábrák a Lenovo V110-14AST számítógépre vonatkoznak. E kézikönyvben szereplő ábrák eltérhetnek a tényleges termék megjelenésétől. Kérjük, tanulmányozza a tényleges terméket. A CRU szerviz csak egyes országokban alkalmazható. 31

36 A függelék CRU útmutatások Az optikai meghajtó cseréje A következőket tegye az optikai meghajtó cseréjéhez: 1 Kapcsolja ki a számítógépet. Válassza le a hálózati adaptert és az összes kábelt a számítógépről. 2 Zárja le a kijelzőpanelt és fordítsa fel a számítógépet. 3 Távolítsa e a csavart a. a 32

37 A függelék CRU útmutatások 4 Húzza ki óvatosan az optikai meghajtót a foglalatából b. b 5 Dugja be az új optikai meghajtót, majd a meghajtó rögzítéséhez húzza meg a csavart. 6 Fordítsa vissza a számítógépet. 7 Csatlakoztassa a hálózati adaptert és az összes kábelt a számítógépre. 33

38 A függelék CRU útmutatások A következő táblázat tartalmazza számítógépe CRU-it, és tájékoztat arról hol találhatóak a cserére vonatkozó útmutatások. Saját szervizelésű CRU-k Biztonsági, jótállási és telepítési kézikönyv Használati útmutató hálózati adapter Tápkábel Optikai meghajtó 34

39 Védjegyek A következő kifejezések Lenovo védjegyei vagy regisztrált védjegyei Magyarországon, más országokban vagy mindkettőben. Lenovo OneKey A Microsoft és a Windows a Microsoft Corporation védjegyei az Egyesült Államokban, más országokban vagy mindkettőben. Más vállalatok, termékek vagy szolgáltatások nevei mások védjegyei vagy szolgáltatás védjegyei lehetnek. 35

40 Lenovo China 2016 hu-hu Rev. RP01
