Lenovo. Használati útmutató

Átírás

1 Lenovo Használati útmutató A számítógép használatba vétele előtt olvassa el a mellékelt kézikönyvekben található biztonsági előírásokat és fontos tanácsokat.

2 Megjegyzések A készülék használatba vétele előtt először olvassa el a Lenovo Biztonsági és általános tájékoztató kézikönyvet. Az ebben az útmutatóban leírt funkciók a legtöbb modellben azonosak. Előfordulhat, hogy néhány funkció az Ön számítógépén nem használható, és/vagy az Ön számítógépén olyan funkciók is vannak, amelyeket ez a használati útmutató nem ír le. Egyéb megjegyzés hiányában a kézikönyvben használt ábrák a Lenovo M5400 számítógépre vonatkoznak. A kézikönyvben található ábrák eltérhetnek a tényleges terméktől. Kérjük, tanulmányozza a tényleges terméket. Előírt nyilatkozat A részletekért tekintse meg a Guides & Manuals lapot a oldalon. Első kiadás (2013. Június) Copyright Lenovo 2013.

3 Lenovo Használati útmutató Egyéb megjegyzés hiányában az ebben a kézikönyvben szereplő utasítások a következő Lenovo notebook számítógépekre vonatkoznak. Modell neve Lenovo B5400/B5400 Touch Lenovo M5400/M5400 Touch MT 20278, 80B , 80B5

4

5 Tartalom 1. fejezet: Ismerkedés a számítógéppel... 1 Felülnézet...1 Bal oldali nézet...6 Jobb oldali nézet...9 Elölnézet...10 Alulnézet fejezet: Az alapismeretek elsajátítása Az operációs rendszer első beállítása...13 A számítógép alvó állapot módba kapcsolása vagy kikapcsolása...13 Vezeték nélküli hálózathoz kapcsolódás...14 Súgó és támogatás...14 Operációs rendszer kezelőfelületek (a Windows 8 operációs rendszer esetén)...15 Gombok és a gombsáv (Windows 8 operációs rendszer esetén) fejezet: Helyreállítási rendszer A OneKey Recovery Pro program a Windows 7 operációs rendszerben...18 A OneKey Recovery Pro program a Windows 8 operációs rendszerben fejezet: Hibaelhárítás Gyakran ismételt kérdések...22 Hibaelhárítás...24 A függelék CRU útmutatások Az akkumulátor cseréje...28 A gombelem cseréje...30 A merevlemez-meghajtó cseréje...32 Egy memória cseréje...35 A vezeték nélküli helyi hálózati kártya cseréje...38 Az optikai meghajtó cseréje...40 Védjegyek i

6

7 1. fejezet: Ismerkedés a számítógéppel Felülnézet B5400/B5400 Touch

8 1. fejezet: Ismerkedés a számítógéppel M5400/M5400 Touch Megjegyzések: A szaggatott vonallal bekeretezett alkatrészek kívülről nem láthatók. Ezen útmutatóban szereplő ábrák eltérhetnek a tényleges kiviteltől. Kérjük, tanulmányozza a tényleges terméket. Figyelem: 130 foknál jobban ne hajtsa ki a megjelenítőt. A megjelenítő lehajtásakor ügyeljen arra, hogy ne maradjon toll vagy bármely más tárgy a megjelenítő és a billentyűzet között. Ellenkező esetben megsérülhet a megjelenítő. 2

9 1. fejezet: Ismerkedés a számítógéppel a ib c d e f g h i Integrált kamera (egyes típusok esetén) Beépített mikrofon Vezeték nélküli antennák Megjelenítő Hangszórók Főkapcsoló Ujjlenyomatolvasó (egyes típusok esetén) Érintőpanel Érintőpanel gombjai Videokommunikációhoz vagy fényképek készítéséhez használatos. Videokonferenciához, hangalámondáshoz vagy egyszerű hangfelvételhez használható. Egy vezeték nélküli adapterhez kapcsolódik, vezeték nélküli rádiójelek küldése és fogadása céljából. Lenyűgöző képet ad. A hangkimenetet biztosítják. Ezzel a gombbal lehet bekapcsolni a számítógépet. Azon ujjlenyomatokat regisztrálja, melyek jelszóként használatosak számítógépe védelme érdekében, Az érintőpanel hagyományos egérként működik. A képernyőn lévő kurzor mozgatásához csúsztassa az ujjhegyét az érintőpanelen abba az irányba, amerre a kurzort kívánja mozgatni. A bal és jobb oldali gombok működése ugyanaz, mint a hagyományos egér bal és jobb gombjáé. Megjegyzés: Fn+F6 megnyomásával engedélyezheti vagy letilthatja az érintőpanel és a gombjai működését. 3

10 1. fejezet: Ismerkedés a számítógéppel A billentyűzet használata Számítógépe a szabványos billentyűzetbe integrált számbillentyűzettel és funkcióbillentyűkkel rendelkezik. Számbillentyűzet Különálló számbillentyűzettel rendelkezik a billentyűzet. A billentyűzet engedélyezésére vagy letiltására a Számbillentyűzet zár billentyűt (Num Lock) nyomja meg. Megjegyzés: Világít a számbillentyűzet zár kijelző, ha engedélyezve van a számbillentyűzet. Funkcióbillentyű kombinációk A funkcióbillentyű kombinációk használatához, nyomja meg a az Fn billentyűt a, majd nyomja meg az egyik funkcióbillentyűt b

11 1. fejezet: Ismerkedés a számítógéppel A következőkben található meg a funkcióbillentyűk rövid bemutatása. Fn+Esc: Fn+F1: Fn+F2: Fn+F3: Fn+F5: Fn+F6: Fn+F9: Fn+F10: Fn+F11: Fn+F12: Fn+PrtSc: Fn+Insert: Fn+Home: Fn+End: Fn+ : Fn+ : Windows 7 operációs rendszer esetén: Nyomja meg az Fn+Esc billentyűt a kamera- és hangbeállítás ablak megnyitására. Bekapcsolásra kerül a kamera előnézet. Kívánság szerint végezze el a kamera-és hangbeállításokat. Windows 8 operációs rendszer esetén: Nyomja meg az Fn+Esc billentyűt a kamera engedélyezésére vagy letiltására. Alvó állapot módra tér át. Be-/kikapcsolja a LED-képernyő háttérvilágítását. Megnyitja a megjelenítőeszköz kapcsoló kezelőfelületét. E notebookot vagy külső megjelenítőt jelöl ki. Vezeték nélküli eszközök használatát engedélyezi/tiltja le. Az érintőpanel és az érintőpanel gombok használatát engedélyezi/tiltja le. A Windows Media Player lejátszását indítja el/állítja meg. A Windows Media Player lejátszását állítja le. Az előző műsorszámra ugrik. A következő műsorszámra ugrik. Aktiválja a rendszerkeresést. Engedélyezi/letiltja a görgetészár működését. A programfutás szüneteltetés funkciót aktiválja. A programfutás megszakítás funkciót aktiválja. Növeli/csökkenti a megjelenítő fényerejét. Növeli/csökkenti a hangerőt. 5

12 1. fejezet: Ismerkedés a számítógéppel Bal oldali nézet a b c d e f Kensington-zár nyílás Egy biztonsági zár (nem tartozék) csatlakoztatását teszi lehetővé, számítógépe ellopása vagy jogosulatlan használata elleni védelem segítése érdekében. Egy biztonsági zárat csatlakoztathat a számítógépéhez annak engedély nélküli elvitelének megakadályozására. A biztonsági zár felszerelése részletes ismertetésére a megvásárolt biztonsági zárhoz mellékelt útmutatásokat nézze meg. Megjegyzések: Egy biztonsági termék megvásárlása előtt ellenőrizze, hogy kompatibilis-e e biztonsági kulcsnyílással. Ön a felelős a biztonsági eszköz és funkciók értékeléséért, kiválasztásáért és felszerelésért. Nem biztosít a Lenovo a biztonsági eszközökre és funkciókra vonatkozó magyarázatot, értékelést vagy garanciát. Szellőzőnyílások VGA-port RJ-45 port HDMI port USB 3.0 portok Elvezetik a belső hőt. Figyelem: Ügyeljen rá, hogy egyik szellőzőnyílás se legyen eltakarva, különben a számítógép túlmelegedhet. Külső megjelenítő eszközök csatlakoztatására szolgál. A számítógép Ethernet-hálózathoz való csatlakoztatására szolgál. Veszély: Az áramütés elkerülése érdekében, ne csatlakoztasson telefonkábelt az Ethernet-porthoz. Kizárólag e porthoz csatlakoztatható egy Ethernet-kábel. Csatlakoztatás HDMI-bemenetű készülékekhez, például TVhez vagy megjelenítőhöz. Ide lehet csatlakoztatni az USB eszközöket. A részleteket lásd: USB-eszközök csatlakoztatása, 7. oldal. Megjegyzés: Az USB 3.0 csatlakozó kompatibilis az USB 1.1, 2.0, és 3.0 eszközökkel. 6

13 1. fejezet: Ismerkedés a számítógéppel USB-eszközök csatlakoztatása USB-eszközt csatlakoztathat a számítógéphez, ha annak USB-csatlakozóját (A típus) a számítógép USB-portjához csatlakoztatja. Amikor először csatlakoztat USB-eszközt a számítógép egy adott USB-portjához, a Windows automatikusan telepít egy illesztőprogramot az eszközhöz. Az illesztőprogram telepítése után további lépések elvégzése nélkül választhatja le és csatlakoztathatja újra az eszközt. Megjegyzés: A Windows általában a csatlakoztatás után észleli az új eszközöket, majd automatikusan telepíti az illesztőprogramot. Néhány eszköz esetén azonban a csatlakoztatás előtt telepíteni kell az illesztőprogramot. Az eszköz csatlakoztatása előtt ellenőrizze a gyártó dokumentációját. Az USB tárolóeszköz leválasztása előtt győződjön meg róla, hogy a számítógép befejezte az eszközről az adatátvitelt. Az eszköz eltávolításához a leválasztás előtt kattintson a Windows asztal értesítési területén lévő Hardver biztonságos eltávolítása és az adathordozó kiadása ikonra. Megjegyzések: Ha az USB eszköz hálózati kábelt használ, a számítógépre csatlakoztatása előtt csatlakoztassa az eszközt egy áramforráshoz. Különben előfordulhat, hogy a rendszer nem tudja felismerni az eszközt. Alvó állapot módban csak a billentyűzet használatával ébreszthető fel a számítógép, az egérrel nem. 7

14 1. fejezet: Ismerkedés a számítógéppel Csatlakoztatás egy vezetékes hálózatra Megbízható egy biztonságos mód a számítógép internethez való kapcsolódására a vezetékes csatlakoztatás. Kábel DSL Egy kábelmodem csatlakozik a helyi kábeltelevízió vonalához a kábeles internetszolgáltatás használatához. A DSL egy olyan technológia, mely normál telefonvonalakon keresztül nagy sebességű hálózati hozzáférést tesz lehetővé otthonok és kisvállalkozások számára. Hardver csatlakoztatása: Kábel DSL TV-kábel Telefonvezeték Kábelmodem * Osztó * * DSL-modem * Osztó * * * * * Nem tartozék. Megjegyzés: A fenti ábrák csupán tájékoztatásul szolgálnak. Eltérhet a tényleges csatlakoztatási mód. A szoftver konfigurálása A számítógép beállításának részleteiről érdeklődjön az internetszolgáltatójánál. 8

15 1. fejezet: Ismerkedés a számítógéppel Jobb oldali nézet a Kombinált hangcsatlakozó Headsethez csatlakoztatható. Megjegyzések: A kombinált hangcsatlakozóra hagyományos mikrofon nem csatlakoztatható. Az eltérő szabványok miatt egy harmadik fél fejhallgatójának vagy headsetjének használata esetén előfordulhat, hogy nem támogatott hangfelvétel funkció. b c d e USB-port Optikai meghajtó (egyes típusok esetén) Hálózati adapter csatlakozó Lenovo OneLink csatlakozó Ide lehet csatlakoztatni az USB-eszközöket. A részleteket lásd: USB-eszközök csatlakoztatása, 7. oldal. Optikai lemezek olvasását/írását végzi. Hálózati adapternek a hálózati adapter csatlakozóhoz való csatlakoztatása esetén, az hálózati feszültséggel látja el a számítógépet és tölti az akkumulátort. Ha támogatott ThinkPad OneLink Dock van a Lenovo OneLink csatlakozóhoz csatlakoztatva, akkor az nem csupán bővíti a számítógép funkcióit, hanem hálózati feszültséggel látja el a számítógépet és tölti az akkumulátort. A Lenovo OneLink csatlakozó használatához, először el kell távolítania a Lenovo OneLink csatlakozó fedelét. Megjegyzés: Gondoskodjon a csatlakozófedél megőrzéséről. Tegye fel ismét a Lenovo OneLink csatlakozóra, ha nem használja a Lenovo OneLink csatlakozót. 9

16 1. fejezet: Ismerkedés a számítógéppel Elölnézet a b Rendszerállapot kijelzők Memóriakártya bővítőhely A részleteket lásd: Rendszerállapot kijelzők, 10. oldal. Memóriakártyák helyezhetőek el benne (nem tartozék). A részleteket lásd: Memóriakártyák használata (nem tartozék), 11. oldal. Rendszerállapot kijelzők A rendszerállapot kijelzők mutatják számítógépe aktuális állapotát. Tápellátás és akkumulátor állapot kijelző Zöld: 20% és 100% között van az akkumulátor töltése, és be van kapcsolva a számítógép. Villogó zöld: 20% és 100% között van az akkumulátor töltése, és alvó állapot vagy hibernált módban van a számítógép. Sárga: 20%-nál kisebb az akkumulátor töltése, és be van kapcsolva a számítógép. Villogó sárga: 20%-nál kisebb az akkumulátor töltése, és a hálózati adapter csatlakoztatva van a számítógéphez. Nem világít: Nincs akkumulátor csatlakoztatva és ki van a számítógép kapcsolva. Merevlemez-meghajtó kijelző Amikor e kijelző világít, akkor adatokat olvas vagy ír a merevlemez-meghajtó. Figyelem: Amikor világít a kijelző, akkor ne kapcsolja alvó állapot módba vagy ki a számítógépet. Amikor világít a kijelző, akkor ne mozgassa a számítógépet. Merevlemez-meghajtó hibát okozhat a rázkódás. 10

17 1. fejezet: Ismerkedés a számítógéppel Memóriakártyák használata (nem tartozék) Ezzel a számítógéppel a következő memóriakártyák használhatók: Secure Digital (SD) kártya Secure Digital High Capacity (SDHC) kártya SD extended Capacity (SDXC) kártya MultiMediaCard (MMC) Figyelem: Egyidejűleg csupán egy kártyát dugjon a nyílásba. Ez a kártyaolvasó nem képes az SDIO eszközök használatára (például SDIO Bluetooth stb.). Memóriakártya behelyezése Kattanásig tolja be a memóriakártyát. Megjegyzés: Ha a számítógépben vakkártya van, akkor nyomja meg és vegye ki, és a memóriakártyát ezután helyezheti be. Memóriakártya eltávolítása 1 Nyomja meg a memóriakártyát, amíg egy kattanást nem hall. 2 A memóriakártyát óvatosan húzza ki a kártyahelyről. Figyelem: A kártya kihúzása előtt, az adatvesztés elkerülése érdekében a Hardver biztonságos eltávolítása és az adathordozó kiadása ikonra kattintással tiltsa le a működését. 11

18 1. fejezet: Ismerkedés a számítógéppel Alulnézet a b c d Akkumulátorzár - kézi működtetésű Akkumulátor Akkumulátorzár - rugós működtetésű Alsó tárolóhely fedőlapja Biztonságosan rögzíti az akkumulátort. Biztonságosan rögzíti az akkumulátort. Alatta került elhelyezésre a merevlemez-meghajtó, memóriamodul és a mini PCI Express Card egység. 12

19 2. fejezet: Az alapismeretek elsajátítása Az operációs rendszer első beállítása Az első használatba vételkor be kell állítani az operációs rendszert. Ez a művelet a következő lépéseket tartalmazhatja: A végfelhasználói licencszerződés elfogadása Az internetkapcsolat beállítása Az operációs rendszer regisztrálása Felhasználói fiók létrehozása A számítógép alvó állapot módba kapcsolása vagy kikapcsolása A munka befejezése után alvó állapotba helyezheti, vagy kikapcsolhatja a számítógépet. A számítógép alvó állapotba kapcsolása Ha csak rövid ideig nem használja a számítógépet, kapcsolja alvó állapotba. Ha a számítógép alvó módban van, akkor gyorsan fel lehet ébreszteni, folytatni lehet a munkát, és nem kell megvárni a rendszer felállását. Kapcsolja alvó állapot módba a számítógépet: Windows 7 operációs rendszer esetén: - Kattintson a Start gombra. Majd jelölje ki az Alvó állapot menüpontot a Leállítás menüből. - Nyomja meg az Fn+F1 billentyűt. Windows 8 operációs rendszer esetén: - A gombok sávjának megnyitására mozgassa a képernyő jobb alsó sarkába a mutatót, majd Beállítások Energiaellátás Alvó állapot menüpontot. - Nyomja meg az Fn+F1 billentyűt. Figyelem: Várja meg, amíg az energiaellátás és akkumulátor kijelző zöld színnel villogni nem kezd (jelezve az alvó állapotot), mielőtt megmozdítja a számítógépet. Ha a merevlemez még forog a számítógép mozgatása közben, akkor a merevlemez megsérülhet, és adatok veszhetnek el. A számítógép visszakapcsolását (felébresztését) a következőképpen kell végezni: Nyomja meg a főkapcsoló gombot. Nyomja meg az Fn billentyűt a billentyűzeten. 13

20 2. fejezet: Az alapismeretek elsajátítása A számítógép leállítása Ha hosszabb ideig nem használja a számítógépet, akkor állítsa le. Számítógépe leállításához: Windows 7 operációs rendszer esetén: Kattintson a Start Leállítás menüpontra. Windows 8 operációs rendszer esetén: A gombok sávjának megnyitására mozgassa a képernyő jobb alsó sarkába a mutatót, majd Beállítások Energiaellátás Leállítás menüpontot. Vezeték nélküli hálózathoz kapcsolódás Vezeték nélküli kapcsolat engedélyezése A vezeték nélküli kommunikáció engedélyezésére, nyomja meg az Fn+F5 billentyűt. Megjegyzés: Egyes hálózatok hálózatbiztonsági kulcs vagy jelszó megadását kérik a csatlakozáshoz. Amennyiben ilyen hálózathoz kíván csatlakozni, kérdezze meg a hálózati rendszergazdától vagy az internetszolgáltatótól a biztonsági kulcsot vagy a jelszót. A szoftver konfigurálása Számítógépe konfigurálására vonatkozó adatokért forduljon az internetszolgáltatójához (ISP) és keresse meg a Windows Súgó és támogatás menüpontot. Súgó és támogatás Ha kérdései vannak a Windows operációs rendszer használatával kapcsolatban, használja a Windows Súgó és támogatás menüpontot. A Windows Súgó és támogatás eléréséhez: Windows 7 operációs rendszer esetén: - A Windows asztalán, kattintson a Start gombra, majd kattintson a Súgó és támogatás menüpontra. - Nyomja meg a Windows + F1 billentyűt. Windows 8 operációs rendszer esetén: - Nyissa meg a gombok sávját, és jelölje ki a Beállítások gombot; majd jelölje ki a Beállítások menü Súgó menüpontját. - Nyomja meg a Windows + F1 billentyűt.

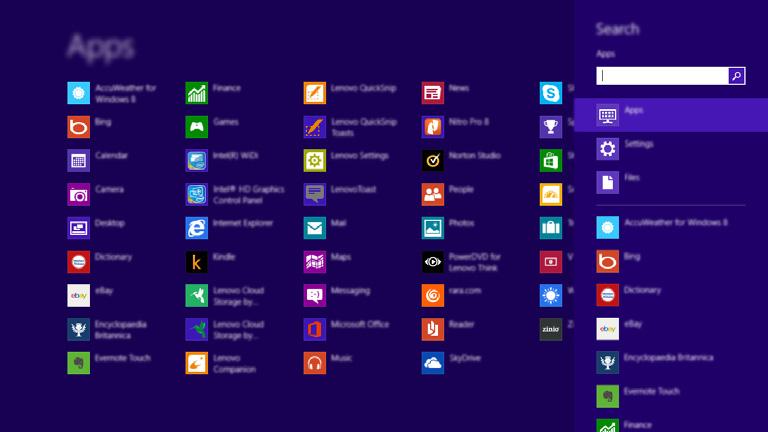

21 2. fejezet: Az alapismeretek elsajátítása Operációs rendszer kezelőfelületek (a Windows 8 operációs rendszer esetén) A Windows 8 két fő felhasználói felületet használ: a Kezdőképernyőt és a Windows asztalt. A Kezdőképernyőről a Windows Asztal képernyőre a következő módok valamelyikével lehet átkapcsolni: A Kezdőképernyőről válassza a Windows Asztal csempét. Nyomja meg a Windows + D gombot. A Windows Asztal képernyőről a Kezdőképernyőre a következő módok valamelyikével lehet átkapcsolni: A gombok sávján jelölje ki a Start gombot. Vigye a kurzort a bal alsó sarokba, és amikor megjelenik, válassza a Kezdőképernyő ikonját. Kezdőképernyő Asztal 15

22 2. fejezet: Az alapismeretek elsajátítása Gombok és a gombsáv (Windows 8 operációs rendszer esetén) A Gombok navigációs gombokat jelentenek, melyek segítségével gyorsan végezhetőek az alapvető feladatok. A következő gombok állnak rendelkezésre: Keresés, Megosztás, Kezdőképernyő, Eszközök és Beállítások. A gombokat tartalmazó menü a gombok sáv. A gombok sávját a következő módokon lehet megjeleníteni: Addig vigye a kurzort a vagy jobb alsó jobb alsó sarokba, amíg meg nem jelenik a gombok sáv. Nyomja meg a Windows + C gombot. Keresés gomb A Keresés gomb teszi lehetővé alkalmazások, beállítások és fájlok keresését. 16

23 2. fejezet: Az alapismeretek elsajátítása Megosztás gomb A Megosztás gomb használatával a megnyitott alkalmazás elhagyása nélkül küldhet hivatkozásokat, fényképet és sok egyebet barátainak és a közösségi oldalakra. Kezdőképernyő gomb A Kezdőképernyő a Kezdőképernyő gyors elérését biztosítja. Eszközök gomb Az Eszközök gomb teszi lehetővé olyan külső eszközökre való csatlakozást, mint digitális fényképezőgépek, TV-készülékek, nyomtatók, és ezekre fájlok küldését. Beállítások gomb A Beállítások gomb alapfeladatok végrehajtását segíti, mint például a hangerő beállítása vagy a számítógép leállítását. A Beállítások gomb használatával az Asztal képernyőről a Vezérlőpult is elérhető. 17

24 3. fejezet: Helyreállítási rendszer A OneKey Recovery Pro program a Windows 7 operációs rendszerben A következőket teszi lehetővé a Windows 7 operációs rendszerben a OneKey Recovery Pro program: Biztonsági mentési és helyreállítási műveletek A OneKey Recovery Pro program teszi lehetővé a merevlemez-meghajtóján található valamennyi tartalom biztonsági mentését, beleértve az operációs rendszert, adatfájlokat és a személyes beállításokat. Kijelölheti, hogy hová végezze a OneKey Recovery Pro program a biztonsági mentést. A OneKey Recovery Pro munkaterület használata A OneKey Recovery Pro munkaterület merevlemez-meghajtója védett, rejtett területén található, mely a Windows operációs rendszertől függetlenül működik. Ez lehetővé teszi, hogy akkor is végezhessen helyreállítási műveleteket, amikor nem indítható a Windows operációs rendszer. A következő helyreállítási műveleteket végezheti OneKey Recovery Pro munkaterületéről. Mentési hordozó létrehozása és használata Egy olyan mentési hordozóval, mint egy lemez vagy egy USB merevlemezmeghajtó segítségével olyan hibák esetén állíthatja vissza a számítógépet, melyek megakadályozzák merevlemez-meghajtója OneKey Recovery Pro munkaterületéhez férést. A OneKey Recovery Pro program súgó információs rendszerét nézze meg további tudnivalókért. A helyreállítási problémák megoldása Windows 7 operációs rendszerben A következőket tegye a Windows 7 operációs rendszer újratelepítése érdekében: Indítsa el a számítógépet. A Lenovo logó megjelenése után nyomja meg az F11 billentyűt, és kövesse a képernyőn megjelenő útmutatásokat a Termék helyreállítási program indításához. Indítsa el a számítógépet. A Windows operációs rendszerbe történt belépés után, e program indítására kattintson a Lenovo Megoldásközpont gombra. Majd kattintson a Helyreállítás beállításra. 18 Megjegyzések: A rendszerpartíciót az eredeti gyári állapotára, vagy egy előzőleg létrehozott biztonsági mentési pontra való visszaállítást választhatja. A visszaállítási folyamat visszavonhatatlan. A helyreállítási funkció használata előtt, ne feledkezzen meg kritikus adatai biztonsági mentéséről.

25 3. fejezet: Helyreállítási rendszer A következők egyikét tegye, ha nem tud a OneKey Recovery Pro munkaterülethez vagy a Windows környezethez férni: Egy mentési hordozót használjon OneKey Recovery Pro munkaterület programjának indítására. Akkor használjon helyreállítási hordozót, ha sikertelen volt minden más helyreállítási módszer használata, és a gyári alapbeállításokra kell a merevlemezmeghajtóját visszaállítania. Megjegyzés: Ha egy mentési vagy helyreállítási hordozóról nem tud a OneKey Recovery Pro munkaterülethez vagy a Windows környezethez férni, akkor előfordulhat, hogy nem az elsődleges rendszerindító eszközként állította be az indítási eljárásban a mentési eszközt (egy belső merevlemez-meghajtó, egy lemez, egy USB merevlemez-meghajtó vagy más külső eszközök). Először ellenőriznie kell, hogy a BIOS programban elsődleges rendszerindító eszközként állította-e be az indítási eszköz szekvenciában a mentési hordozót. Ugorjon az Indítás Rendszertöltés menüpontra menüre a rendszerindítási eszköz szekvencia ideiglenes vagy végleges megváltoztatására eljárás. Fontos egy mentési hordozó létrehozása és egy helyreállítási hordozó beállítása olyan korán, amikor lehetséges, és azok biztonságos helyen való tárolása későbbi felhasználás számára. 19

26 3. fejezet: Helyreállítási rendszer A OneKey Recovery Pro program a Windows 8 operációs rendszerben Számítógépe a Windows által biztosított helyreállító programmal érkezik. A következőket teszi lehetővé a Windows 8 operációs rendszerben a program: Számítógép beállítások frissítése A frissítés csak számítógépe gyári beállításaira való visszaállítását teszi lehetővé, a személyes adatok és Windows Áruházból telepített alkalmazások eltávolítása nélkül. A következőket tegye számítógépe frissítése érdekében: 1 A gombok megjelenítésére mozgassa a mutatót a képernyő jobb alsó sarkába. Majd kattintson a Beállítások Gépház Általános menüpontra. 2 A A Windows felújítása a saját fájlok megőrzésével részben kattintson az Első lépések menüpontra. Majd számítógépe frissítésére kövesse a képernyőn megjelenő útmutatásokat. Számítógépe beállításainak alapbeállításokra való visszaállítása Amikor a helyreállító programot használja számítógépe beállításainak alapbeállításokra való visszaállítására, akkor törlésre kerül a merevlemezmeghajtón tárolt valamennyi adat, és a számítógép beállításai a gyári alapbeállításokra változnak. Figyelem: Az adatvesztés elkerülésére, végezze el valamennyi később használatos adat biztonsági mentését. A következőket tegye számítógépe beállításainak alapbeállításokra való visszaállítása érdekében: 1 A gombok megjelenítésére mozgassa a mutatót a képernyő jobb alsó sarkába. Majd kattintson a Beállítások Gépház Általános menüpontra. 2 A Minden fájl és program törlése, aztán a Windows újratelepítése részben kattintson az Első lépések menüpontra. Majd számítógépe alapbeállításra való visszaállítása érdekében kövesse a képernyőn megjelenő útmutatásokat. Megjegyzés: Számítógépe beállításainak gyári beállításokra valló visszaállítása után előfordulhat, hogy újra kell telepítenie egyes eszközök illesztőprogramjait. 20

27 3. fejezet: Helyreállítási rendszer Speciális rendszerindítási beállítások A speciális rendszerindítási beállítások lehetővé teszik egy külső meghajtóról vagy lemezről történő indítást, számítógépe beállításainak megváltoztatását, a Windows operációs rendszer indítási beállításainak megváltoztatását vagy a Windows operációs rendszernek a rendszerképről történő helyreállítását. A következőket tegye a speciális rendszerindítási beállítások elvégzéséhez: 1 A gombok megjelenítésére mozgassa a mutatót a képernyő jobb alsó sarkába. Majd kattintson a Beállítások Gépház Általános menüpontra. 2 A Speciális rendszerindítás részben kattintson az Újraindítás most Hibaelhárítás Speciális beállítások menüpontra. Majd a kívánt beállítások megváltoztatására kövesse a képernyőn megjelenő útmutatásokat. A számítógépén rendelkezésre álló helyreállítási megoldásokra vonatkozó további tudnivalókért a Windows 8 operációs rendszer internetes súgó információs rendszerét nézze meg. 21

28 4. fejezet: Hibaelhárítás Gyakran ismételt kérdések Ebben a részben kategóriánként tárgyaljuk a gyakran ismételt kérdéseket. Információk megkeresése Milyen biztonsági előírásokat kell követnem a számítógép használata során? A számítógépéhez mellékelt Lenovo Biztonsági és általános tájékoztató a számítógép használatával kapcsolatos biztonsági tudnivalókat ismerteti. Olvassa el az összes biztonsági tudnivalót, és a számítógép használata során tartsa be őket. Hol találhatom a számítógép részletes műszaki leírását? A számítógép részletes műszaki leírása a számítógéphez mellékelt nyomtatott adatlapokon található. Hol találhatok jótállási információt? A számítógépére vonatkozó jótállásról, beleértve a jótállás időtartamát és a jótállási szolgáltatás típusát, a számítógéphez mellékelt Lenovo korlátozott jótállás szórólapon olvashat. Illesztőprogramok és előre telepített szoftverek Hol találhatók az előre telepített Lenovo programok (asztali gép szoftverek) telepítőlemezei? A számítógépen előre telepített Lenovo programokhoz nem jár telepítőlemez. Ha az előre telepített szoftverek újratelepítésére van szükség, a telepítő program a merevlemez D partícióján található. Ha ott nem találja a telepítő programot, töltse le a Lenovo vevőtámogató honlapjáról. Hol találhatom a számítógép hardvereszközeinek illesztőprogramját? Ha a számítógépén előre telepített Windows operációs rendszer van, akkor a Lenovo illesztőprogramjai a merevlemez D partícióján találhatók. A legújabb illesztőprogramok a Lenovo vevőtámogató honlapjáról is letölthetőek. 22

29 4. fejezet: Hibaelhárítás Helyreállítási rendszer Hol vannak a helyreállító lemezek? A számítógéphez nem járnak helyreállító lemezek. Ha a gyári állapotra kell visszaállítani a rendszert, akkor a helyreállítási rendszert használja. Mit tehetek, ha a biztonsági mentés nem működik? Ha a biztonsági mentés elindul, de a folyamat közben hibát jelez, próbálkozzon a következő lépésekkel: 1 Zárjon be minden megnyitott programot, és indítsa újra a biztonsági mentési folyamatot. 2 Ellenőrizze, hogy a céleszköz nem sérült-e. Válasszon másik útvonalat, és próbálja újra. Mikor kell a gyári állapotra visszaállítanom a rendszert? Akkor használja ezt a funkciót, ha az operációs rendszert nem lehet elindítani. Ha a rendszerpartíción kritikus adatok vannak, akkor a visszaállítási funkció elindítása előtt mentse el ezeket. BIOS beállító segédprogram Mi a BIOS beállító segédprogram? A BIOS beállító segédprogram egy ROM-ban tárolt szoftver. Lekérdezi a számítógép alapvető információit, és lehetőséget ad az indítóeszköz, a biztonság, a hardverüzemmód és más jellemzők beállítására. Hogyan indíthatom el a BIOS beállító segédprogramot? A BIOS beállító segédprogram indítása: 1 Kapcsolja ki a számítógépet. 2 Nyomja meg és addig tartsa megnyomva az F1 billentyűt, amíg el nem indul a számítógép. Hogyan változtathatom meg az indítási módot? Kétféle rendszerindítási mód áll rendelkezésre: UEFI és Örökség támogatása. A rendszerindítási mód változtatásához indítsa a BIOS beállítási segédprogramot, és a rendszerindítási menüben végezze el az UEFI vagy Örökség támogatása beállítást. Segítség kérése Hogyan vehetem fel a kapcsolatot az ügyfélszolgálattal? Lásd: 3. fejezet: Segítség kérése és szerviz a Lenovo biztonsági és általános tájékoztató című részben. 23

30 4. fejezet: Hibaelhárítás Hibaelhárítás Megjelenítési problémák A számítógép bekapcsolásakor a képernyő sötét marad. A számítógép bekapcsolásakor csak egy fehér kurzor látszik az üres képernyőn. A képernyő elsötétül a számítógép használata közben. A képernyő olvashatatlan vagy torz. Hibás karakterek jelennek meg a képernyőn. Ha a képernyőn továbbra sem látható semmi, akkor ellenőrizze a következőket: - A hálózati adapter csatlakoztatva van a számítógéphez, és a hálózati kábel egy működő konnektorba van csatlakoztatva. - A számítógép be van kapcsolva. Ennek ellenőrzésére nyomja meg ismét a főkapcsoló gombot. - Ha hálózati adaptert vagy akkumulátort használ, és az akkumulátor állapotjelzője világít, nyomja meg az Fn+ billentyűt a képernyő fényerejének a növelésére. Ha a fenti elemek megfelelően vannak beállítva, és a képernyőn mégsem látható semmi, akkor szervizeltesse a számítógépet. Állítsa vissza a biztonsági mentéssel rendelkező fájlokat a Windows környezetének megfelelően, vagy a helyreállítási rendszer segítségével állítsa vissza a merevlemez teljes tartalmát a gyári állapotra. Ha továbbra is csak a kurzor jelenik meg a képernyőn, akkor szervizeltesse a számítógépet. Lehet, hogy a képernyővédő vagy az energiatakarékos funkció be van kapcsolva. A következők egyikével kiléphet a képernyővédőből, vagy visszatérhet az alvó módból: - Érintse meg az érintőpanelt. - Nyomja meg az Fn billentyűt a billentyűzeten. - Nyomja meg a főkapcsoló gombot. -Az Fn+F2 billentyű megnyomásával ellenőrizze, hogy az LCD-képernyő háttérvilágítása ki van-e kapcsolva. - Ha a hiba továbbra is fennáll, járjon el az alábbi probléma megoldása szerint: A képernyő olvashatatlan vagy torz. Győződjön meg a következőkről: - A képernyő illesztőprogramja megfelelően van telepítve. - A képernyő felbontása és színminősége megfelelően be van állítva. - A monitor típusa helyes. Helyesen telepítette az operációs rendszert vagy a programokat? Ha helyesen telepítette és konfigurálta őket, szervizelje a számítógépet. 24

31 4. fejezet: Hibaelhárítás BIOS jelszóproblémák Elfelejtettem a jelszavam. Alvó állapot problémái Megjelenik a kritikusan lemerült akkumulátor hibaüzenet, és a számítógép azonnal kikapcsol. A számítógép azonnal alvó állapot módba kapcsol a bekapcsolási önteszt (POST) után. Ha a felhasználói jelszót felejtette el, a rendszergazdától kérje a jelszó törlését. Ha elfelejtette a HDD jelszót, a hivatalos Lenovo szerviz nem tudja sem visszaállítani a jelszót, sem kinyerni a merevlemezen lévő adatokat. A számítógépet el kell vinni a Lenovo hivatalos szervizébe vagy értékesítési képviselőjéhez, hogy kicseréljék a merevlemez-meghajtót. Be kell mutatni a vásárlást igazoló számlát vagy nyugtát, és az alkatrészek árát és a munkadíjat is meg kell téríteni. Ha a Rendszergazdai jelszavát felejtette el, akkor a Lenovo hivatalos szervize nem tudj új jelszót megadni. A számítógépet el kell vinni a Lenovo hivatalos szervizébe vagy értékesítési képviselőjéhez, hogy kicseréljék az alaplapot. Be kell mutatni a vásárlást igazoló számlát vagy nyugtát, és az alkatrészek árát és a munkadíjat is meg kell téríteni. Az akkumulátorteljesítmény túlságosan alacsony. Csatlakoztassa a hálózati adaptert a számítógéphez, vagy cserélje ki az akkumulátort egy teljesen feltöltöttre. Győződjön meg a következőkről: - Az akkumulátor fel van töltve. -A működési hőmérséklet az elfogadható tartományon belül van. Lásd: 2. fejezet: Használattal és gondozással kapcsolatos információk a Lenovo Biztonsági és általános tájékoztató című részben. Megjegyzés: Ha az akkumulátor fel van töltve, és a hőmérséklet a tartományon belül van, szervizeltesse a számítógépet. A számítógép nem tér vissza az alvó módból, és a számítógép nem működik. Ha számítógép alvó állapot módban van, csatlakoztassa a hálózati adaptert a géphez, majd nyomja meg az Fn billentyűt vagy a főkapcsoló gombot. Ha a rendszer továbbra sem tér vissza az alvó módból, nem válaszol, és nem tudja kikapcsolni a számítógépet, akkor indítsa újra a számítógépet. A nem mentett adatok elveszhetnek. A számítógép újraindításához legalább 4 másodpercig tartsa lenyomva a főkapcsoló gombot. 25

32 4. fejezet: Hibaelhárítás Hangproblémák Nem hallatszik hang a hangszóróból, még ha a hangerő fel is van véve. Akkumulátorproblémák Leáll a számítógépe, mielőtt az energiaellátás és akkumulátor kijelző lemerült állapotot jelez. -vagy- Működik a számítógépe, miután az energiaellátás és akkumulátor kijelző lemerült állapotot jelez. A számítógép nem működik teljesen feltöltött akkumulátorral. Merevlemez-meghajtó probléma A merevlemez-meghajtó nem működik. Győződjön meg a következőkről: - A némítás funkció ki van kapcsolva. - A kombinált hangcsatlakozó nincs használatban. - Lejátszó eszközként a hangszórók vannak kiválasztva. A Lenovo Energy Management (Lenovo energiagazdálkodás) használatával állítsa vissza az akkumulátormérőt. Ha a probléma fennmarad, csatlakoztasson új akkumulátort. Elképzelhető, hogy az akkumulátor túlfeszültségvédője aktív. A túlfeszültségvédő alaphelyzetbe állításához kapcsolja ki a számítógépet 1 percre, majd kapcsolja vissza. Ellenőrizze, hogy szerepel-e a merevlemez-meghajtó a BIOS beállítási segédprogram Rendszerindító menü elemeként. 26

33 4. fejezet: Hibaelhárítás Egyéb problémák A számítógép nem válaszol. A számítógépet egy külső csatlakoztatott eszközről kell indítanom, de az eszköz nem szerepel az indítóeszközök listájában. A csatlakoztatott külső eszköz nem működik. A számítógép kikapcsolásához legalább 4 másodpercig tartsa lenyomva főkapcsoló gombot. Ha a számítógép erre sem reagál, akkor húzza ki a hálózati adaptert, és távolítsa el az akkumulátort. Elképzelhető, hogy a számítógép lefagy, ha kommunikációs művelet közben lép alvó állapotba. Ha hálózaton dolgozik, tiltsa le az alvó állapotba lépés időzítését. A BIOS beállító segédprogramban ellenőrizze a rendszerindítási mód beállítását. Ha a Rendszerindítási mód beállítása UEFI, akkor ellenőrizze, hogy az eszköz, vagy az eszköz hordozója képes-e az UEFI rendszerindítás használatára. Ha az eszköz vagy az eszköz hordozója nem képes az UEFI rendszerindítás használatára, akkor a Rendszerindítási mód beállítást változtassa Örökség támogatása beállításra. Ha az eszköz ezután sem jelenik meg az indítóeszközök listájában, cserélje ki az eszközt vagy az adathordozóját. Ne csatlakoztasson, és ne húzzon ki egyetlen külső kábelt sem az USB kábelek kivételével, ha a számítógép be van kapcsolva, különben a számítógép sérülését okozhatja. Ha nagy fogyasztású eszközt, például külső USB optikai meghajtót használ, az eszközhöz használjon külső tápegységet. Különben a rendszer nem tudja majd felismerni az eszközt, vagy leállhat. 27

34 A függelék CRU útmutatások Olyan alkotóelemek a Vásárló által cserélhető egységek (CRU-k), melyek a vásárló végezheti a bővítését vagy a cseréjét. Ha a garanciális idő alatt hibásnak találnak egy CRU-t, akkor egy csere CRU-t bocsátanak a vásárló rendelkezésére. A vásárló felelős e termék maga által szervizelt CRU-i beszereléséért. Előfordulhat, hogy a vásárló szerelheti be a választhatóan szervizelhető CRU-kat is, melyek esetében meghatározott műszaki ismeretek vagy szerszámok szükségesek, továbbá országa vagy régiója vonatkozó garanciális feltételei szerint technikusnak kell elvégeznie a választhatóan szervizelhető CRU beszerelését. Megjegyzések: Egyéb megjegyzés hiányában e kézikönyvben használt ábrák a Lenovo M5400 számítógépre vonatkoznak. E kézikönyvben szereplő ábrák eltérhetnek a tényleges termék megjelenésétől. Kérjük, tanulmányozza a tényleges terméket. Az akkumulátor cseréje Megjegyzés: Kizárólag a Lenovo által biztosított akkumulátort használjon. Bármely más akkumulátor meggyulladhat vagy felrobbanhat. A következőket tegye az akkumulátorcsere elvégzése érdekében: 1 Kapcsolja ki a számítógépet. Bontsa a hálózati adapter és a kábelek számítógép csatlakozását. 2 Hajtsa le a számítógép megjelenítőjét, és fordítsa lefelé a számítógépet. 28

35 1 2 A függelék CRU útmutatások 3 Oldja ki a kézi működtetésű akkumulátor zárnyelvet a. A rugóterhelésű zárnyelvnek kioldott helyzetben b való tartása mellett, a nyíl irányába c vegye ki az akkumulátort Egy teljesen feltöltött akkumulátort tegyen be. 5 Csúsztassa reteszelt helyzetbe a kézi működtetésű akkumulátor zárnyelvet. 6 Fordítsa vissza a számítógépet, és csatlakoztassa ismét a hálózati adaptert. 29

36 1 2 A függelék CRU útmutatások A gombelem cseréje A következőket tegye a gombelem cseréjének elvégzése érdekében: 1 Kapcsolja ki a számítógépet. Bontsa a hálózati adapter és a kábelek számítógép csatlakozását. Várjon három - öt percet, amíg lehűl a számítógép. 2 Hajtsa le a számítógép megjelenítőjét, és fordítsa lefelé a számítógépet. 3 Vegye ki az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 4 Csavarja ki a csavarokat a, majd vegye le a fedőlapot b

37 A függelék CRU útmutatások 5 Bontsa a gombelemet akkumulátor csatlakozását, majd vegye ki a tartalékakkumulátort c. 3 6 Tegye be az új gombelemet. Ütközésig nyomja be a tartalékakkumulátort. 7 Tegye vissza a számítógép fedőlapját, majd csavarja be a csavarokat. 8 Tegye vissza az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 9 Fordítsa vissza a számítógépet. Bontsa a hálózati adapter és a kábelek számítógép csatlakozását. 31

38 A függelék CRU útmutatások A merevlemez-meghajtó cseréje Egy nagyobb kapacitású merevlemez-meghajtóra való cserével növelheti számítógépe tárolókapacitását. Viszonteladójától vagy a Lenovo értékesítési képviselőjétől vásárolhat új merevlemez-meghajtót. Megjegyzések: Kizárólag bővítés vagy javítás céljából cserélje a merevlemez-meghajtót. Nem gyakori cserére, vagy meghajtócserére tervezték a merevlemez-meghajtó csatlakozóit és rekeszét. Nem található előretelepített szoftver a választható merevlemez-meghajtón. Egy merevlemez-meghajtó kezelése Ne ejtse le vagy tegye ki rázkódásnak a meghajtót. Olyan anyagra tegye a meghajtót, mint puha kendő, mely elnyeli a lökéseket. Ne fejtsen ki nyomást a meghajtó fedelére. Ne érintse meg a csatlakozót. Nagyon érzékeny a merevlemez-meghajtó. A merevlemez károsodását vagy végleges adatvesztést okozhat a nem megfelelő kezelés. A merevlemez-meghajtó kiszerelése előtt, készítsen biztonsági másolatot a merevlemezen található összes információról, majd kapcsolja ki a számítógépet. Sohasem szerelje ki a merevlemezt a rendszer működése vagy készenléti állapota idején. 32

39 1 2 A függelék CRU útmutatások A következőket tegye a merevlemez-meghajtó cseréjéhez: 1 Kapcsolja ki a számítógépet, majd bontsa a hálózati adapter és a kábelek számítógép csatlakozását. 2 Hajtsa le a számítógép megjelenítőjét, majd a megfordítva fektesse le a számítógépet. 3 Vegye ki az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 4 Csavarja ki a csavarokat a, majd vegye ki az alsó tárolóhely fedőlapját b

40 A függelék CRU útmutatások 5 Csavarja ki a keretet rögzítő csavart c. 3 6 Óvatosan a nyíl irányába húzva vegye ki a merevlemez-meghajtót d. 4 7 Csavarja ki a csavarokat és válassza le a fémkeretet a merevlemez-meghajtóról. 8 Csatlakoztassa a fémkeretet egy új merevlemez-meghajtóhoz, és húzza meg a csavarokat. 9 Ütközésig csúsztassa az új merevlemez-meghajtót a merevlemez-meghajtót a helyére, majd a meghajtó rögzítésére csavarja vissza a keretrögzítő csavarokat. 0 Szerelje vissza az alsó tárolóhely fedőlapját és húzza meg a csavarokat. A Szerelje vissza az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. B Fordítsa vissza ismét a számítógépet. Csatlakoztassa ismét a hálózati adaptert és a kábeleket a számítógéphez. 34

41 1 2 A függelék CRU útmutatások Egy memória cseréje Számítógépe memória tárolóhelyébe, külön beszerezhető alkotóelemként dupla adatátviteli sebességű, három szinkronjeles dinamikus véletlen hozzáférésű memória (DDR3 SDRAM) helyezhető el számítógépe memóriakapacitásának növelése érdekében. Különböző kapacitású DDR3 SDRAM modulok állnak rendelkezésre. Megjegyzés: Kizárólag a számítógépe által támogatott memóriatípusokat használja. Ha helytelenül végzi a külön beszerezhető memória beszerelését vagy nem támogatott memóriatípust használ, akkor figyelmeztető sípjelzés hallható, amikor megpróbálja elindítani a számítógépet. A következőket tegye egy DDR3 SDRAM modul beszereléséhez: 1 Érintsen meg egy fém asztalt vagy egy földelt fémtárgyat, teste sztatikus töltéseinek csökkentése érdekében, melyek károsíthatják a DDR3 SDRAM modult. Ne érintse meg a DDR3 SDRAM modul érintkezős szélét. 2 Kapcsolja ki a számítógépet. Bontsa a hálózati adapter és a kábelek számítógép csatlakozását. 3 Hajtsa le a számítógép megjelenítőjét, és fordítsa lefelé a számítógépet. 4 Vegye ki az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 5 Csavarja ki a csavarokat a, majd vegye le az alsó tárolóhely fedőlapját b

42 A függelék CRU útmutatások 6 Ha két DDR3 SDRAM modul már telepítve van a memória tárolóhelyre, akkor a csatlakozóaljzat két végén található retesz egyidejű megnyomásával vegye ki az egyiket, hogy helyet csináljon az új számára. Későbbi használat céljából tegye el a régi DDR3 SDRAM modult Igazítsa a DDR3 SDRAM érintkezős szélén lévő bevágást a foglalat kiemelkedéséhez, majd óvatosan dugja szögben a memóriamodult a foglalatba. 8 Addig nyomja lefelé a DDR3 SDRAM modult, amíg az a foglalat mindkét oldalán reteszelődik A csatlakozókapcsoknak az illeszkedő nyílásaikhoz igazítása után tegye vissza az alsó tárolóhely fedőlapját. 0 Csavarja vissza és húzza meg a csavart. A Szerelje vissza az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. B Fordítsa vissza ismét a számítógépet. Csatlakoztassa ismét a hálózati adaptert és a kábeleket a számítógéphez.

43 A függelék CRU útmutatások Megjegyzés: Ha csupán egy DDR3 SDRAM modul van beszerelve a szervizelt számítógépbe, akkor a 0 jelű tárolóhelybe ( : alsó tárolóhely) kell az beszerelnie, és nem az 1 jelű tárolóhelybe ( : felső tárolóhely). b A következők szerint ellenőrizze, hogy megfelelően lett-e beszerelve a DDR3 SDRAM modul: 1 Kapcsolja be a számítógépet. 2 Tartsa megnyomva az F1 billentyűt az indítás alatt. Megnyílik a BIOS beállítási segédprogram képernyő. A Telepített memória menüpont mutatja a számítógépébe telepített memória nagyságát. a 37

44 1 2 A függelék CRU útmutatások A vezeték nélküli helyi hálózati kártya cseréje A következőket tegye a vezeték nélküli helyi hálózati kártya cseréjéhez: 1 Kapcsolja ki a számítógépet, majd bontsa a hálózati adapter és a kábelek számítógép csatlakozását. 2 Hajtsa le a számítógép megjelenítőjét, majd a megfordítva fektesse le a számítógépet. 3 Vegye ki az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 4 Csavarja ki a csavarokat a, majd vegye ki az alsó tárolóhely fedőlapját b Bontsa a két helyi hálózati kábel csatlakozását (egy fekete, egy fehér) c. Csavarja ki a vezeték nélküli helyi hálózati kártyát rögzítő csavarokat d

45 A függelék CRU útmutatások 6 Vegye ki a vezeték nélküli helyi hálózati kártyát e. 5 7 Szerelje be az új vezeték nélküli helyi hálózati kártyát. 8 Csavarja vissza és húzza meg a csavart. 9 Csatlakoztassa ismét a két helyi hálózati kábelt (egy fekete, egy fehér). Megjegyzés: A vezeték nélküli helyi hálózati kártya be- és kiszerelésénél ügyeljen arra, hogy a fekete színű kábelt az AUX feliratú csatlakozóhoz, míg a fehér kábelt a MAIN feliratú csatlakozóhoz csatlakoztassa. 0 Szerelje vissza az alsó tárolóhely fedőlapját és húzza meg a csavarokat. A Szerelje vissza az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. B Fordítsa vissza ismét a számítógépet. Csatlakoztassa ismét a hálózati adaptert és a kábeleket a számítógéphez. 39

46 A függelék CRU útmutatások Az optikai meghajtó cseréje A következőket tegye az optikai meghajtó cseréjéhez: 1 Kapcsolja ki a számítógépet, majd bontsa a hálózati adapter és a kábelek számítógép csatlakozását. 2 Hajtsa le a számítógép megjelenítőjét, majd a megfordítva fektesse le a számítógépet. 3 Vegye ki az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 4 Csavarja ki a csavarokat a, majd vegye ki az alsó tárolóhely fedőlapját b Csavarja ki az ábrán jelzett csavart c. 3 40

47 1 2 A függelék CRU útmutatások 6 Óvatosan húzza ki az optikai meghajtót d e Dugja be az új optikai meghajtót, majd a meghajtó rögzítésére csavarja vissza a csavart. 8 Szerelje vissza az alsó tárolóhely fedőlapját, majd a fedél rögzítésére csavarja be újra a csavarokat. 9 Szerelje vissza az akkumulátort. A részleteket lásd: Az akkumulátor cseréje, 28. oldal. 0 Fordítsa vissza ismét a számítógépet. Csatlakoztassa ismét a hálózati adaptert és a kábeleket a számítógéphez. 41

48 A függelék CRU útmutatások A következő táblázat tartalmazza számítógépe CRU-it, és tájékoztat arról hol találhatóak a cserére vonatkozó útmutatások. Saját szervizelésű CRU-k Összeállítási lap Használati útmutató Hálózati adapter Hálózati adapter hálózati kábele Akkumulátor Gombelem Memória Optikai meghajtó Választható szervizelésű CRU-k Összeállítási lap Használati útmutató Merevlemez-meghajtó Vezeték nélküli helyi hálózati kártya 42

49 Védjegyek A következő kifejezések a Lenovo védjegyei Magyarországon, más országokban vagy mindkettőben. Lenovo OneKey A Microsoft és a Windows a Microsoft Corporation bejegyzett védjegye ill. védjegye az Egyesült Államokban és/vagy más országokban. Más vállalatok, termékek vagy szolgáltatások nevei mások védjegyei vagy szolgáltatás védjegyei lehetnek. 43

50 hu-hu Rev. AA00
