1 SZELLŐZTETŐ ÉS FÜSTELVEZETŐ RENDSZEREK Nyílászáró mozgató motorok és vezérlések Központi vezérlő egységek Motorvezérlők RWA rendszerek Érzékelők, kapcsolók

2 Recognized Component WMU 86x-n / 88x-n LÁNCOS ABLAKMOZGATÓ MOTOR MAXIMUM 1000 NM NYOMATÉKKAL A Volvex által forgalmazott WindowMaster WMU 86x-n/88x-n típusú nagyteljesítményű láncos motor Nm nyomatékkal és akár 750 mm-es nyitással a normál csavarorsós motorok kiváltására. Új láncos motor EN Régi csavarorsós megoldás Leírás: Elegáns alternatíva a csavarorsós motorok kiváltására Füstelvezetéshez és kényelmi szellőztetéshez egyaránt A megfelelő profillal az MSZ EN szabványnak megfelel Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot A nyílászáró teljes nyitása 60 másodperc alatt (programozástól függően) Nagyteljesítményű motor kifejezetten tetőablakokhoz és felülvilágítókhoz tervezve Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával A WMB elektromos zárakkal összekapcsolható Maximum négy motor szinkronizációja, külön külső szinkron egység nélkül Valódi pozíció visszajelzés és három sebességi fokozat MotorLink TM vezérléssel Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó-, vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Mikroprocesszor vezérelt motor Beépített visszanyitási funkció a nyílászáró tömítéseinek megóvása érdekében Egyszerű telepíthetőség A WMU 86x-n / 88x-n motorok kifejezetten nagy teljesítményű motorok, speciálisan nagy és nehéz ablakokhoz elegáns alternatíva a csavarorsós motorok kiváltására. Nyitási sebességek: A motorok ±24VDC vezérlő egységhez csatlakoztatva (pl.: WUC) egyetlen nyitási sebességgel rendelkeznek kérjük, tekintse meg a soron következő táblázatot. A motorok MotorLink TM technológiás (pl.: WSC xxm) vezérlő egységhez csatlakoztatva három különböző sebességi fokozattal rendelkeznek: lassú sebesség, az ablakok hangtalan automatikus működtetéséhez közepes sebesség: gyorsabb és hangosabb működés az egyedi kapcsolókkal gyors sebesség: füstelvezetéshez és biztonsági működéshez Nyomóerő Húzóerő Zárási erő Lánchosszok Nyitási sebesség Ablaktípusok Névleges feszültség Feszültség Nyitott áramköri feszültség Áramfelvétel Működési feltételek Működési idő Anyaga Színe Méretek Súly IP védelmi osztály Élettartam Tanúsítvány Szállítás Kérjük, tekintse meg az egységek egyedi táblázatát max Nm ( Nm között programozható) 3000 Nm 300, 500, 600 és 750 mm Függ a motorverziótól Kérjük, tekintse meg az egységek egyedi táblázatát Felülnyíló, alul nyíló, forgó, tetőablak és felülvilágító ablak 24 VDC (max. 10% feszültségingadozással) VDC max. 32 VDC Kérjük, tekintse meg az egységek egyedi táblázatát 5 C +74 C max. 90% relatív páratartalom mellett ED 20% (max. 2 perc minden 10 percben) Eloxált alumínium borítás, cink-króm acél ötvözet lánccal 3x0,75 mm 2 5 m hosszú szürke szilikon borítású kábellel Eloxált alumínium vagy egyéb RAL színek felár ellenében 80 mm x 54 mm (Sz x V), a különböző hosszúságokat megtekintheti az egységek egyedi táblázatában 300 mm 5,2 kg, 500 mm 5,9 kg, 600 mm 6,3 kg, 750 mm 6,8 kg IP54 Az élettartam függ a használat módjától és a lánchossztól EN jóváhagyott teszteredmények: szellőztetési ciklus 500 mm és 500 Nm füstelvezetési ciklus maximális nyitás 500 Nm 5 füstelvezetési nyitás hóterhelés alatt, 600/1000 Nm maximális nyitás ETL 5 m-es kábellel Motorfelfogók Motorfelfogó WMU 8xx motorokhoz Motorfelfogó WMU 8xx motorokhoz Motorfelfogó WMU 8xx motorokhoz, nehéz felfogó (EN minősített) Lánc rögzítő WMU 8xx motorokhoz WAB 836A WAB 836B WAB 836H WAB 836E 2

3 LÁNCOS ABLAKMOZGATÓ MOTOR MAXIMUM 1000 NM NYOMATÉKKAL WMU 86x-n / 88x-n Beépítési javaslat 1 WAB 836B WAB 836E Beépítési javaslat 2 WAB 836A WAB 836E Beépítési javaslat 3 Beépítési javaslat 4 WAB 836H WAB 836E Motorok Nyomóerő (Nm) Áramfelvétel (A) Lánchossz (mm) Nyitási idő (mp) Hossz (mm) WMU 861-n* WMU 861-n* WMU 862-n* ** WMU 862-n* ** WMU 862-n* WMU 862-n* WMU 863 -n* ** WMU 864-n* ** WMU 882-n* WMU 882-n* WMU 882-n* WMU 882-n* WMU 883 -n* ** WMU 884-n* ** WMU 884-n* ** WMU 885-n* ** 0750 n*: motor verzió, rendeléskor kell megadni (1: szimpla; 2: dupla; 3: tripla; 4: quad) **: EN szabványnak megfelelő variáns (szimpla és dupla kivitelben) Kérjük, vegye fel velünk a kapcsolatot 3

4 WMX 802-n BEÉPÍTHETŐ LÁNCOS ABLAKNYITÓ MOTOR A Volvex által forgalmazott WindowMaster WMX 802-n típusú 24 V-os nyílászáró profilba építhető láncos ablaknyitó motor 265 mm-es nyitással. Megengedett állandó nyomóterhelés Megengedett állandó húzó terhelés Zárási erő 45 Nm ciklus alatt (maximum 150 Nm egy speciális rövidebb lánccal felszerelt verziónál) 200 Nm ciklus alatt 3000 Nm Leírás: Ablakprofilba rejtetten beépíthető kialakítás Füstelvezetéshez és kényelmi szellőztetéshez egyaránt Mindenfajta nyílászáróval használható (fa, alumínium, műanyag) Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával A WMB elektromos zárakkal összekapcsolható Maximum négy motor szinkronizációja, külön külső szinkron egység nélkül Valódi pozíció visszajelzés és három sebességi fokozat MotorLink TM vezérléssel Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó-, vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Mikroprocesszor vezérelt motor Beépített visszanyitási funkció a nyílászáró tömítéseinek megóvása érdekében Egyszerű telepíthetőség Motorfelfogók Osztott lánctartó WAB 860 Ablakillesztő fa nyílászárókhoz WAB 867 Többfunkciós felfogó WAB 801 Felfogó beépített WMX motorokhoz WAB 833 Megengedett rövid idejű terhelés a végállásnál Rövid motor terhelés Lánchosszok Nyitási sebesség Ablaktípusok Ablak szélessége Ablak magassága Névleges feszültség Feszültség Nyitott áramköri feszültség Áramfelvétel Működési feltételek Működési idő Anyaga 100 Nm Maximum 150 Nm (pl.: a nyitás megkezdésekor: ragadó tömítés, jég, szélnyomás) Maximum 265 mm, a maximális nyitás függ a nyílászáró kivetelétől 7,5 mm/s (3 mm/s 9.5 mm/s közé programozható) Az ablak típusáról és méretéről kérjük, egyeztessen az ablak gyártójával és Velünk is Minimum 365 mm, a maximális szélesség függ a motorok számától és az ablak kialakításától Minimum 400 mm, a maximális magasság függ a motorok számától és az ablak kialakításától 24 VDC (max. 10% feszültségingadozással) VDC max. 36 VDC 1,0 A Színe Szürke (RAL 7004) Méret Csatlakozók Súly IP védelmi osztály Tűzteszt Élettartam Szállítás 5 C C max. 90% relatív páratartalom mellett ED 40% (max. 4 perc minden 10 percben) Lakkozott cink borítás, cink-króm acél ötvözet lánccal és 100 mm-es gyorscsatlakozóval ellátott kábellel WLL hosszabító kábelekhez 343 x 29 x 42 mm (H x M x Sz) A hosszabbító kábel (WLL kábel), mint normál termék elérhető és külön rendelendő 1,0 kg IP20 külső szerelés esetén, IP32 beépítve Tesztelve a DIN 18232, 3.6 paragrafusa szerint (30 perc 300 C) ciklus A motort 100 mm-es kábellel, gyorscsatlakozóval és két darab WAB 826 felfogatóval szállítjuk Motorok Szimpla motor 2 db motor WAB 826 felfogóval WMX Dupla motor 2 db motor WAB 826 felfogóval WMX Tripla motor 2 db motor WAB 826 felfogóval WMX Quad motor 2 db motor WAB 826 felfogóval WMX Szimpla motor beépített felfogókkal (XD borítás) WMX 802-1E BA 31 XD Dupla motor beépített felfogókkal (XD borítás) WMX 802-2E BA 31 XD Tripla motor beépített felfogókkal (XD borítás) WMX BA 31 XD Quad motor beépített felfogókkal (XD borítás) WMX 802-4E BA 31 XD Felfogó beépített WMX motorokhoz WAB 833 4

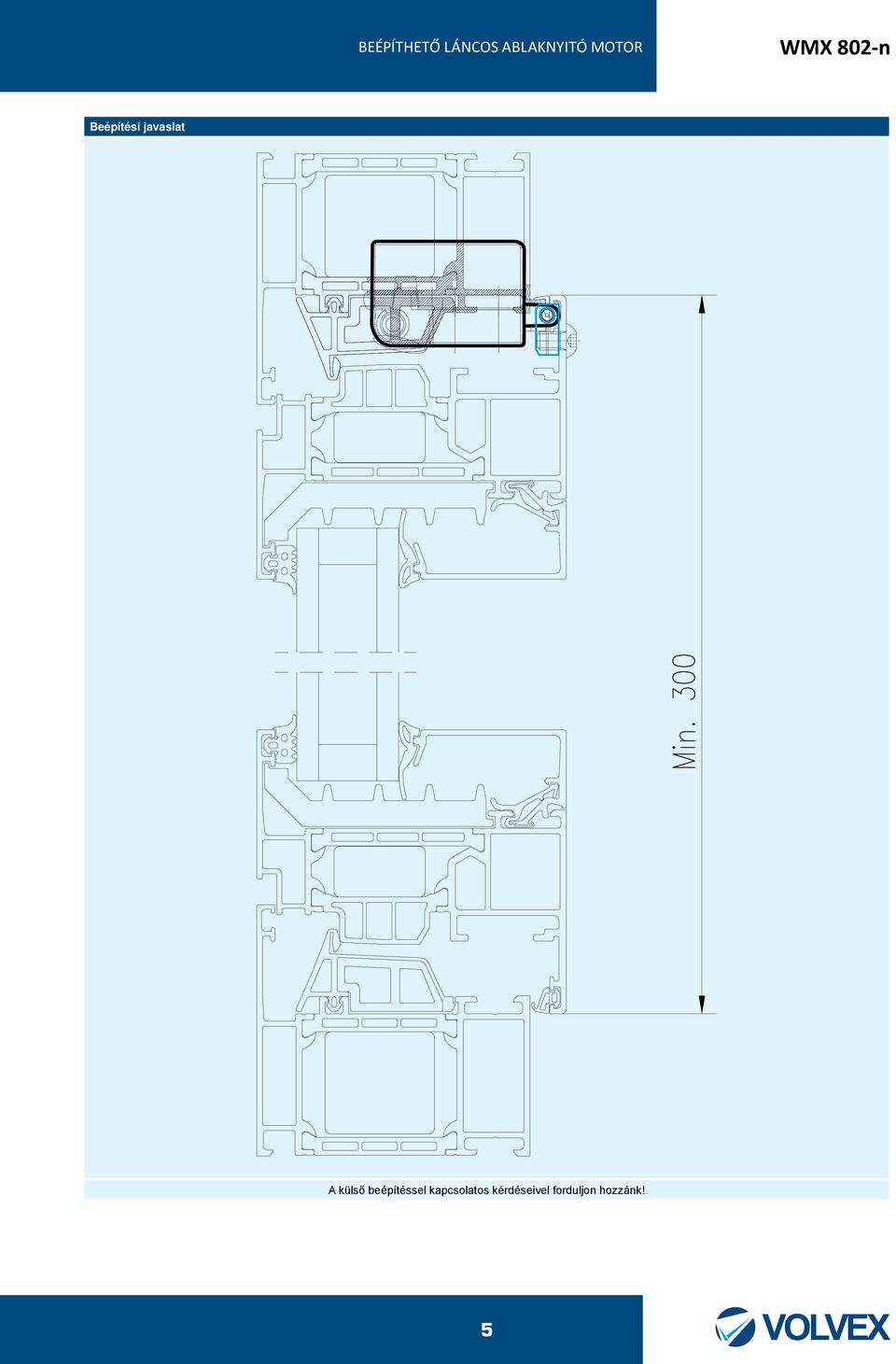

5 BEÉPÍTHETŐ LÁNCOS ABLAKNYITÓ MOTOR WMX 802-n Beépítési javaslat A külső beépítéssel kapcsolatos kérdéseivel forduljon hozzánk! 5

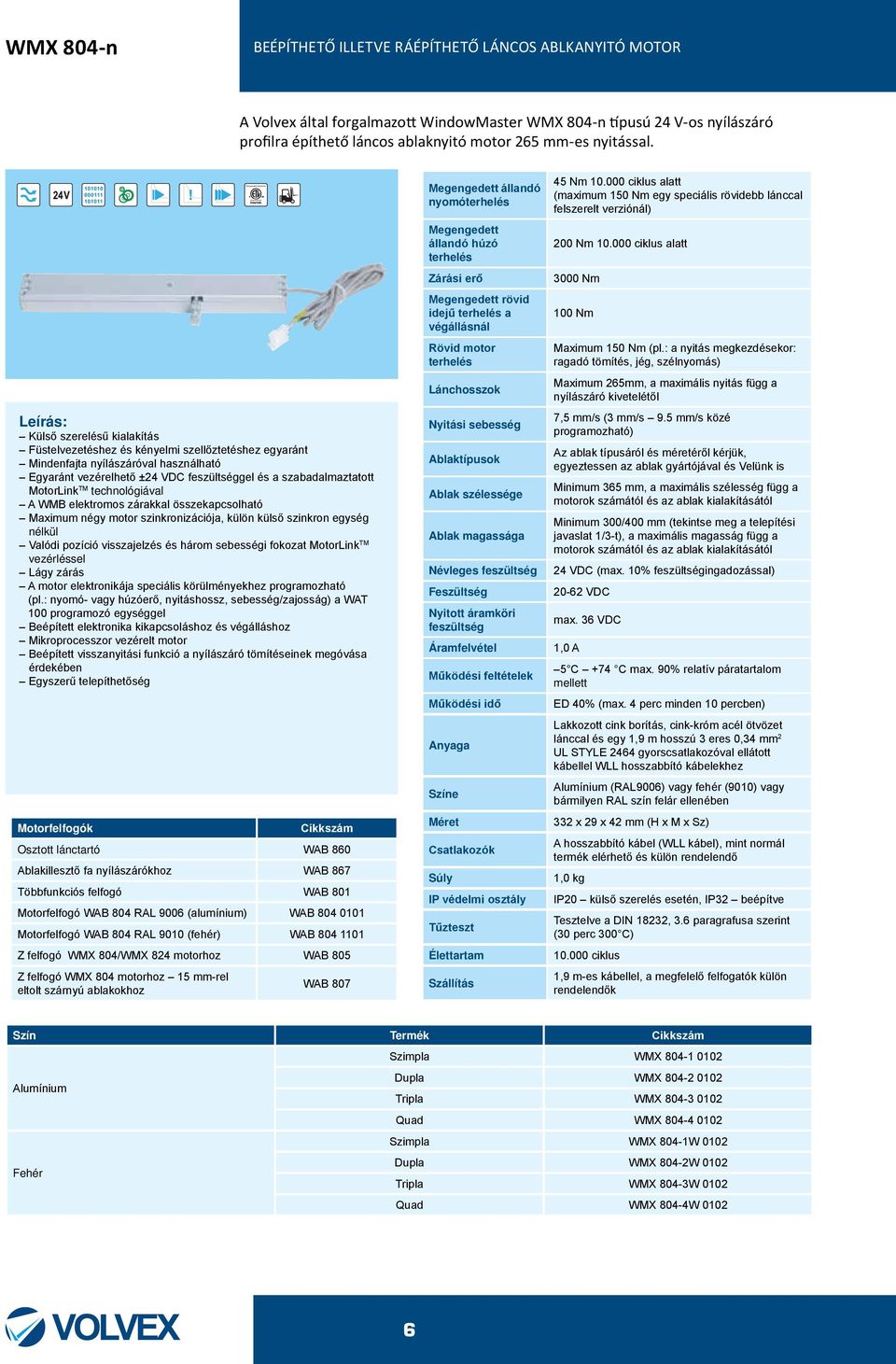

6 Recognized Component WMX 804-n BEÉPÍTHETŐ ILLETVE RÁÉPÍTHETŐ LÁNCOS ABLKANYITÓ MOTOR A Volvex által forgalmazott WindowMaster WMX 804-n típusú 24 V-os nyílászáró profilra építhető láncos ablaknyitó motor 265 mm-es nyitással. Leírás: Külső szerelésű kialakítás Füstelvezetéshez és kényelmi szellőztetéshez egyaránt Mindenfajta nyílászáróval használható Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával A WMB elektromos zárakkal összekapcsolható Maximum négy motor szinkronizációja, külön külső szinkron egység nélkül Valódi pozíció visszajelzés és három sebességi fokozat MotorLink TM vezérléssel Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó- vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Mikroprocesszor vezérelt motor Beépített visszanyitási funkció a nyílászáró tömítéseinek megóvása érdekében Egyszerű telepíthetőség Motorfelfogók Osztott lánctartó WAB 860 Ablakillesztő fa nyílászárókhoz WAB 867 Többfunkciós felfogó WAB 801 Motorfelfogó WAB 804 RAL 9006 (alumínium) WAB Motorfelfogó WAB 804 RAL 9010 (fehér) WAB Z felfogó WMX 804/WMX 824 motorhoz WAB 805 Z felfogó WMX 804 motorhoz 15 mm-rel eltolt szárnyú ablakokhoz WAB 807 Megengedett állandó nyomóterhelés Megengedett állandó húzó terhelés Zárási erő Megengedett rövid idejű terhelés a végállásnál Rövid motor terhelés Lánchosszok Nyitási sebesség Ablaktípusok Ablak szélessége Ablak magassága Névleges feszültség Feszültség Nyitott áramköri feszültség Áramfelvétel Működési feltételek Működési idő Anyaga Színe Méret Csatlakozók Súly IP védelmi osztály Tűzteszt Élettartam Szállítás 45 Nm ciklus alatt (maximum 150 Nm egy speciális rövidebb lánccal felszerelt verziónál) 200 Nm ciklus alatt 3000 Nm 100 Nm Maximum 150 Nm (pl.: a nyitás megkezdésekor: ragadó tömítés, jég, szélnyomás) Maximum 265mm, a maximális nyitás függ a nyílászáró kivetelétől 7,5 mm/s (3 mm/s 9.5 mm/s közé programozható) Az ablak típusáról és méretéről kérjük, egyeztessen az ablak gyártójával és Velünk is Minimum 365 mm, a maximális szélesség függ a motorok számától és az ablak kialakításától Minimum 300/400 mm (tekintse meg a telepítési javaslat 1/3-t), a maximális magasság függ a motorok számától és az ablak kialakításától 24 VDC (max. 10% feszültségingadozással) VDC max. 36 VDC 1,0 A 5 C +74 C max. 90% relatív páratartalom mellett ED 40% (max. 4 perc minden 10 percben) Lakkozott cink borítás, cink-króm acél ötvözet lánccal és egy 1,9 m hosszú 3 eres 0,34 mm 2 UL STYLE 2464 gyorscsatlakozóval ellátott kábellel WLL hosszabbító kábelekhez Alumínium (RAL9006) vagy fehér (9010) vagy bármilyen RAL szín felár ellenében 332 x 29 x 42 mm (H x M x Sz) A hosszabbító kábel (WLL kábel), mint normál termék elérhető és külön rendelendő 1,0 kg IP20 külső szerelés esetén, IP32 beépítve Tesztelve a DIN 18232, 3.6 paragrafusa szerint (30 perc 300 C) ciklus 1,9 m-es kábellel, a megfelelő felfogatók külön rendelendők Szín Termék Szimpla WMX Dupla WMX Alumínium Tripla WMX Quad WMX Szimpla WMX 804-1W 0102 Dupla WMX 804-2W 0102 Fehér Tripla WMX 804-3W 0102 Quad WMX 804-4W

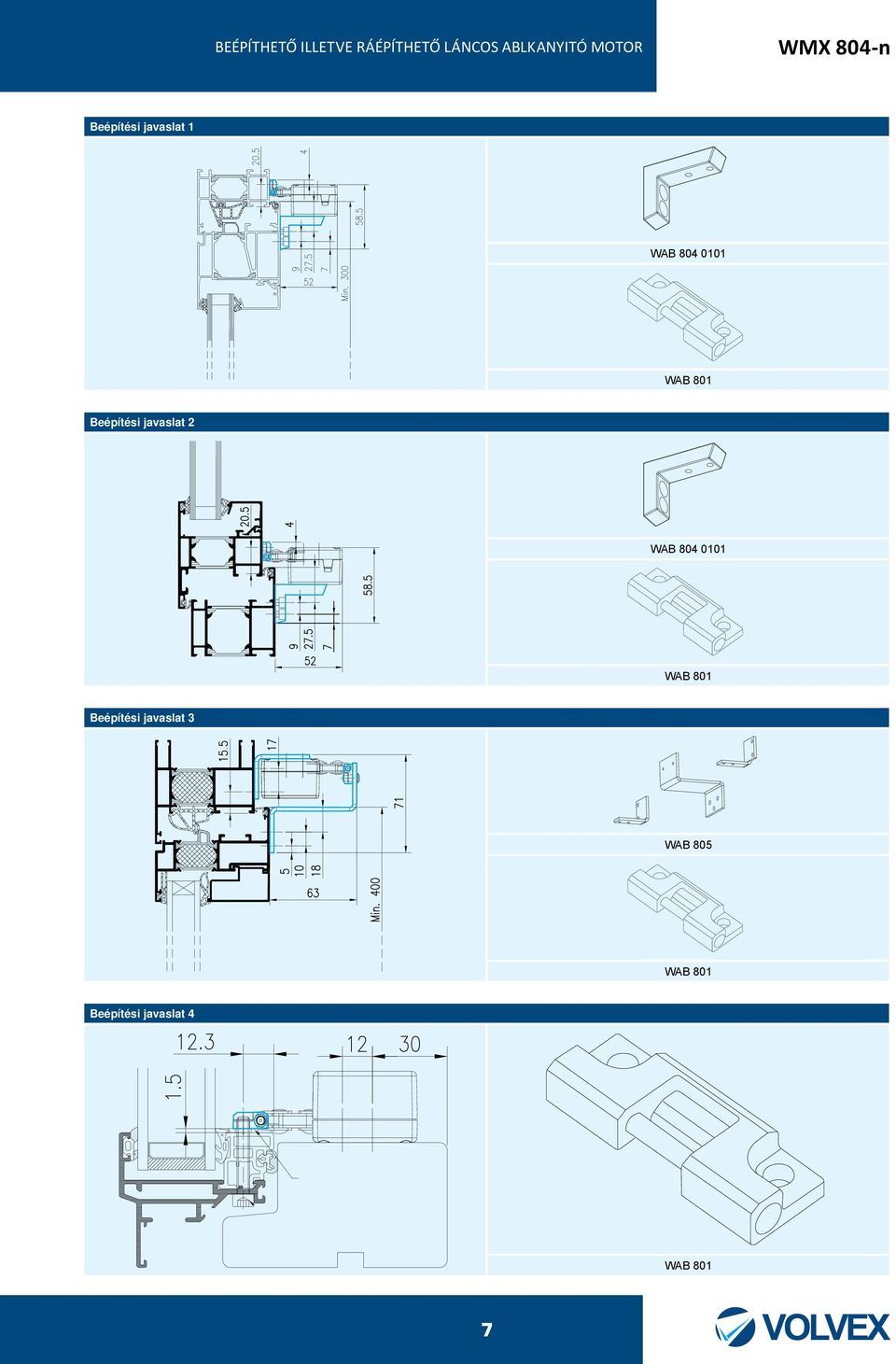

7 BEÉPÍTHETŐ ILLETVE RÁÉPÍTHETŐ LÁNCOS ABLKANYITÓ MOTOR WMX 804-n Beépítési javaslat 1 WAB WAB 801 Beépítési javaslat 2 WAB WAB 801 Beépítési javaslat 3 WAB 805 WAB 801 Beépítési javaslat 4 WAB 801 7

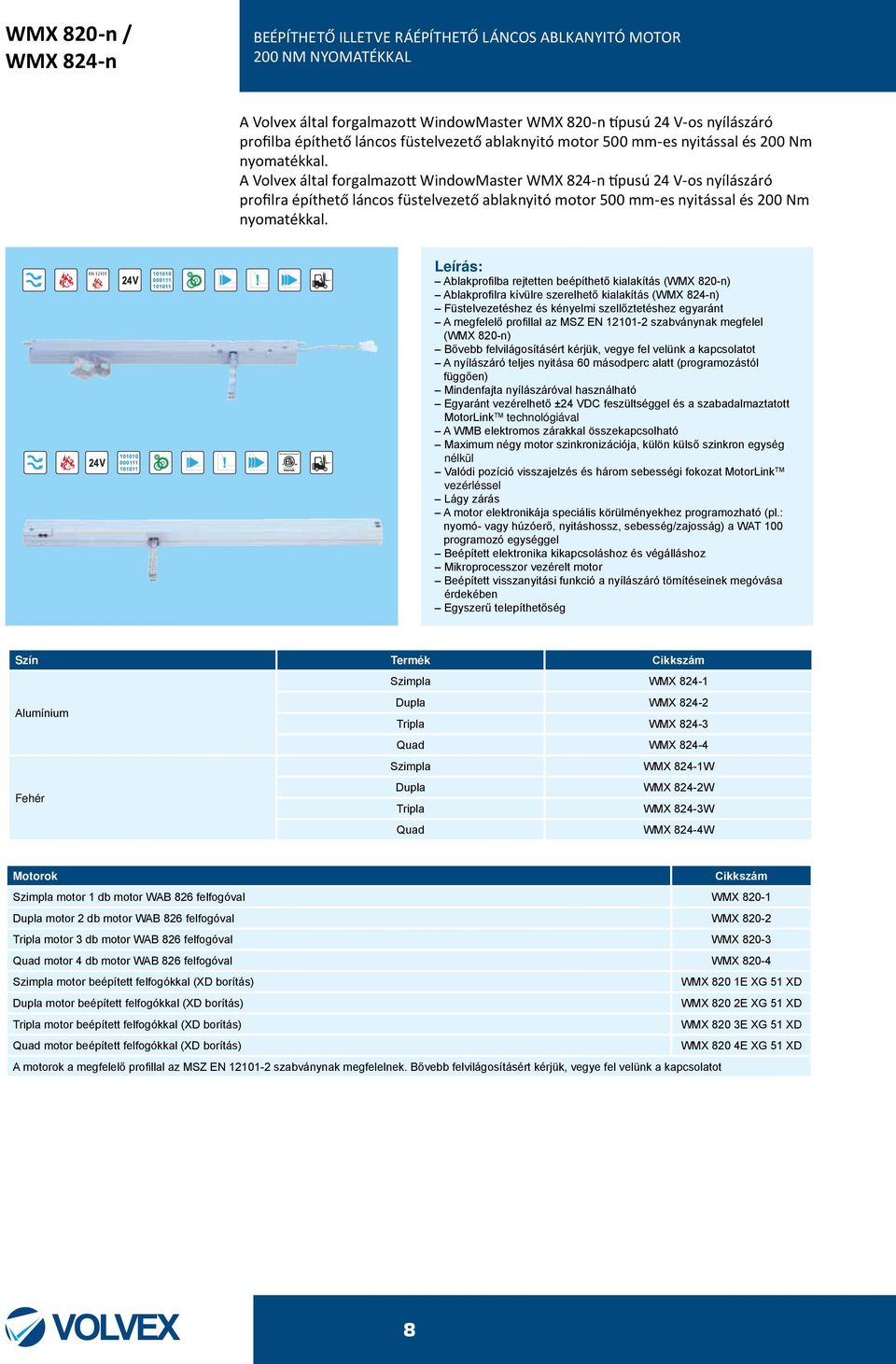

8 Recognized Component WMX 820-n / WMX 824-n BEÉPÍTHETŐ ILLETVE RÁÉPÍTHETŐ LÁNCOS ABLKANYITÓ MOTOR 200 NM NYOMATÉKKAL A Volvex által forgalmazott WindowMaster WMX 820-n típusú 24 V-os nyílászáró profilba építhető láncos füstelvezető ablaknyitó motor 500 mm-es nyitással és 200 Nm nyomatékkal. A Volvex által forgalmazott WindowMaster WMX 824-n típusú 24 V-os nyílászáró profilra építhető láncos füstelvezető ablaknyitó motor 500 mm-es nyitással és 200 Nm nyomatékkal. EN Leírás: Ablakprofilba rejtetten beépíthető kialakítás (WMX 820-n) Ablakprofilra kívülre szerelhető kialakítás (WMX 824-n) Füstelvezetéshez és kényelmi szellőztetéshez egyaránt A megfelelő profillal az MSZ EN szabványnak megfelel (WMX 820-n) Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot A nyílászáró teljes nyitása 60 másodperc alatt (programozástól függően) Mindenfajta nyílászáróval használható Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával A WMB elektromos zárakkal összekapcsolható Maximum négy motor szinkronizációja, külön külső szinkron egység nélkül Valódi pozíció visszajelzés és három sebességi fokozat MotorLink TM vezérléssel Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó- vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Mikroprocesszor vezérelt motor Beépített visszanyitási funkció a nyílászáró tömítéseinek megóvása érdekében Egyszerű telepíthetőség Szín Termék Szimpla WMX Dupla WMX Alumínium Tripla WMX Quad WMX Szimpla WMX 824-1W Dupla WMX 824-2W Fehér Tripla WMX 824-3W Quad WMX 824-4W Motorok Szimpla motor 1 db motor WAB 826 felfogóval WMX Dupla motor 2 db motor WAB 826 felfogóval WMX Tripla motor 3 db motor WAB 826 felfogóval WMX Quad motor 4 db motor WAB 826 felfogóval WMX Szimpla motor beépített felfogókkal (XD borítás) WMX 820 1E XG 51 XD Dupla motor beépített felfogókkal (XD borítás) WMX 820 2E XG 51 XD Tripla motor beépített felfogókkal (XD borítás) WMX 820 3E XG 51 XD Quad motor beépített felfogókkal (XD borítás) WMX 820 4E XG 51 XD A motorok a megfelelő profillal az MSZ EN szabványnak megfelelnek. Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot 8

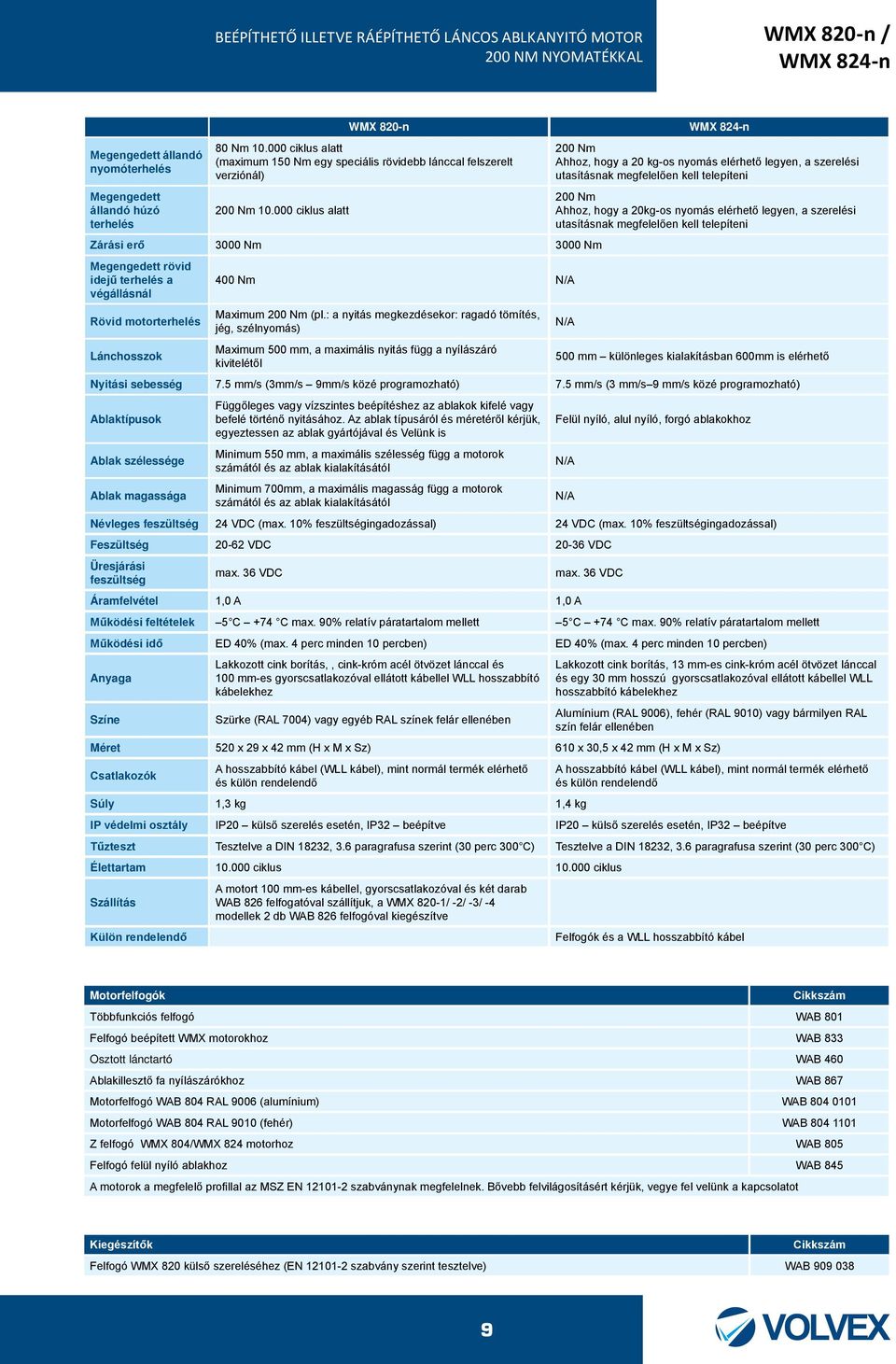

9 BEÉPÍTHETŐ ILLETVE RÁÉPÍTHETŐ LÁNCOS ABLKANYITÓ MOTOR 200 NM NYOMATÉKKAL WMX 820-n / WMX 824-n Megengedett állandó nyomóterhelés Megengedett állandó húzó terhelés WMX 820-n WMX 824-n 80 Nm ciklus alatt (maximum 150 Nm egy speciális rövidebb lánccal felszerelt verziónál) 200 Nm ciklus alatt Zárási erő 3000 Nm 3000 Nm Megengedett rövid idejű terhelés a végállásnál Rövid motorterhelés Lánchosszok 400 Nm N/A Maximum 200 Nm (pl.: a nyitás megkezdésekor: ragadó tömítés, jég, szélnyomás) Maximum 500 mm, a maximális nyitás függ a nyílászáró kivitelétől 200 Nm Ahhoz, hogy a 20 kg-os nyomás elérhető legyen, a szerelési utasításnak megfelelően kell telepíteni 200 Nm Ahhoz, hogy a 20kg-os nyomás elérhető legyen, a szerelési utasításnak megfelelően kell telepíteni N/A 500 mm különleges kialakításban 600mm is elérhető Nyitási sebesség 7.5 mm/s (3mm/s 9mm/s közé programozható) 7.5 mm/s (3 mm/s 9 mm/s közé programozható) Ablaktípusok Ablak szélessége Ablak magassága Függőleges vagy vízszintes beépítéshez az ablakok kifelé vagy befelé történő nyitásához. Az ablak típusáról és méretéről kérjük, egyeztessen az ablak gyártójával és Velünk is Minimum 550 mm, a maximális szélesség függ a motorok számától és az ablak kialakításától Minimum 700mm, a maximális magasság függ a motorok számától és az ablak kialakításától Felül nyíló, alul nyíló, forgó ablakokhoz Névleges feszültség 24 VDC (max. 10% feszültségingadozással) 24 VDC (max. 10% feszültségingadozással) Feszültség VDC VDC Üresjárási feszültség max. 36 VDC Áramfelvétel 1,0 A 1,0 A N/A N/A max. 36 VDC Működési feltételek 5 C +74 C max. 90% relatív páratartalom mellett 5 C +74 C max. 90% relatív páratartalom mellett Működési idő ED 40% (max. 4 perc minden 10 percben) ED 40% (max. 4 perc minden 10 percben) Anyaga Színe Lakkozott cink borítás,, cink-króm acél ötvözet lánccal és 100 mm-es gyorscsatlakozóval ellátott kábellel WLL hosszabbító kábelekhez Szürke (RAL 7004) vagy egyéb RAL színek felár ellenében Lakkozott cink borítás, 13 mm-es cink-króm acél ötvözet lánccal és egy 30 mm hosszú gyorscsatlakozóval ellátott kábellel WLL hosszabbító kábelekhez Alumínium (RAL 9006), fehér (RAL 9010) vagy bármilyen RAL szín felár ellenében Méret 520 x 29 x 42 mm (H x M x Sz) 610 x 30,5 x 42 mm (H x M x Sz) Csatlakozók A hosszabbító kábel (WLL kábel), mint normál termék elérhető és külön rendelendő Súly 1,3 kg 1,4 kg A hosszabbító kábel (WLL kábel), mint normál termék elérhető és külön rendelendő IP védelmi osztály IP20 külső szerelés esetén, IP32 beépítve IP20 külső szerelés esetén, IP32 beépítve Tűzteszt Tesztelve a DIN 18232, 3.6 paragrafusa szerint (30 perc 300 C) Tesztelve a DIN 18232, 3.6 paragrafusa szerint (30 perc 300 C) Élettartam ciklus ciklus Szállítás Külön rendelendő A motort 100 mm-es kábellel, gyorscsatlakozóval és két darab WAB 826 felfogatóval szállítjuk, a WMX 820-1/ -2/ -3/ -4 modellek 2 db WAB 826 felfogóval kiegészítve Felfogók és a WLL hosszabbító kábel Motorfelfogók Többfunkciós felfogó WAB 801 Felfogó beépített WMX motorokhoz WAB 833 Osztott lánctartó WAB 460 Ablakillesztő fa nyílászárókhoz WAB 867 Motorfelfogó WAB 804 RAL 9006 (alumínium) WAB Motorfelfogó WAB 804 RAL 9010 (fehér) WAB Z felfogó WMX 804/WMX 824 motorhoz WAB 805 Felfogó felül nyíló ablakhoz WAB 845 A motorok a megfelelő profillal az MSZ EN szabványnak megfelelnek. Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot Kiegészítők Felfogó WMX 820 külső szereléséhez (EN szabvány szerint tesztelve) WAB

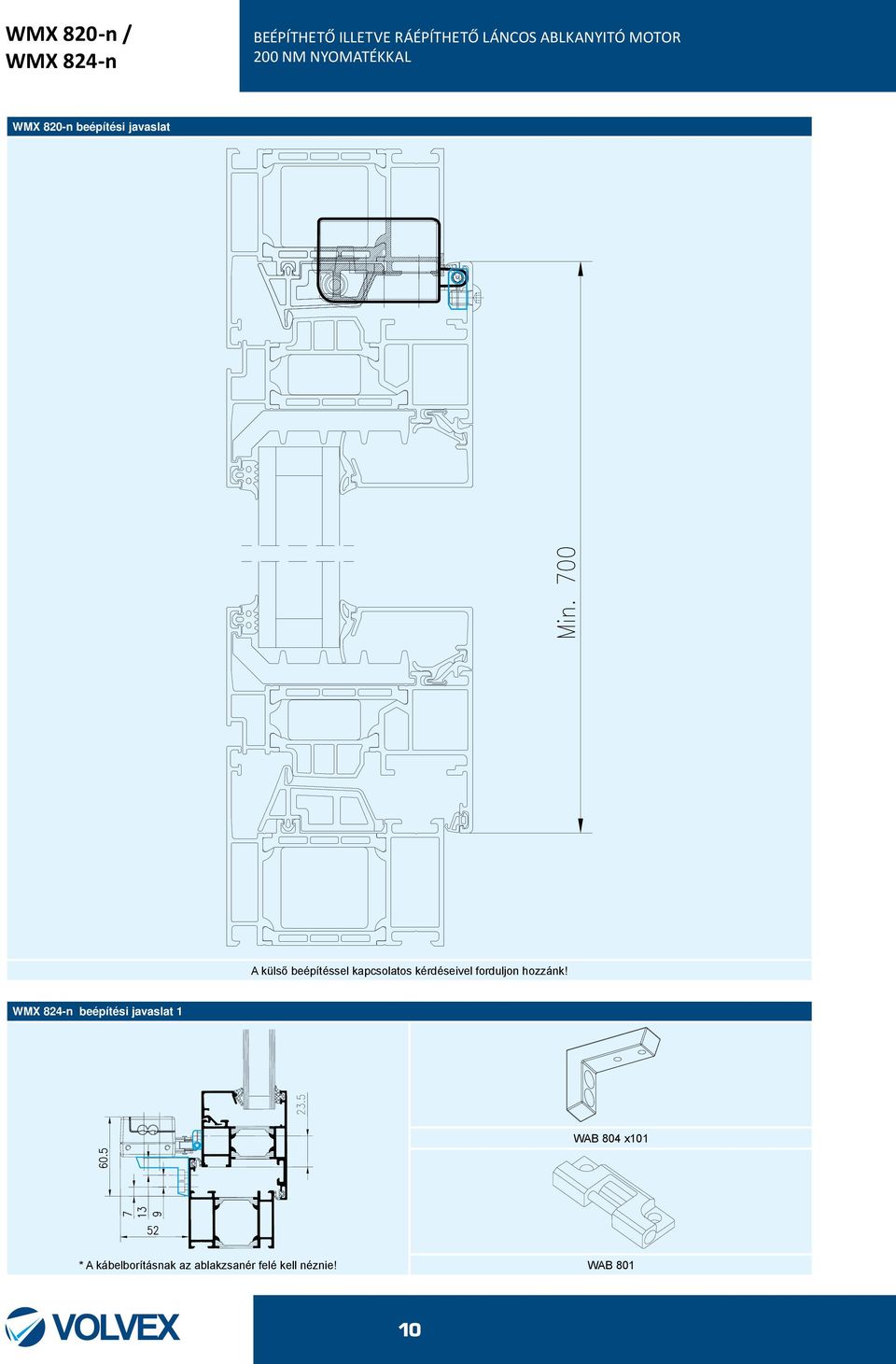

10 WMX 820-n / WMX 824-n BEÉPÍTHETŐ ILLETVE RÁÉPÍTHETŐ LÁNCOS ABLKANYITÓ MOTOR 200 NM NYOMATÉKKAL WMX 820-n beépítési javaslat A külső beépítéssel kapcsolatos kérdéseivel forduljon hozzánk! WMX 824-n beépítési javaslat 1 WAB 804 x101 * A kábelborításnak az ablakzsanér felé kell néznie! WAB

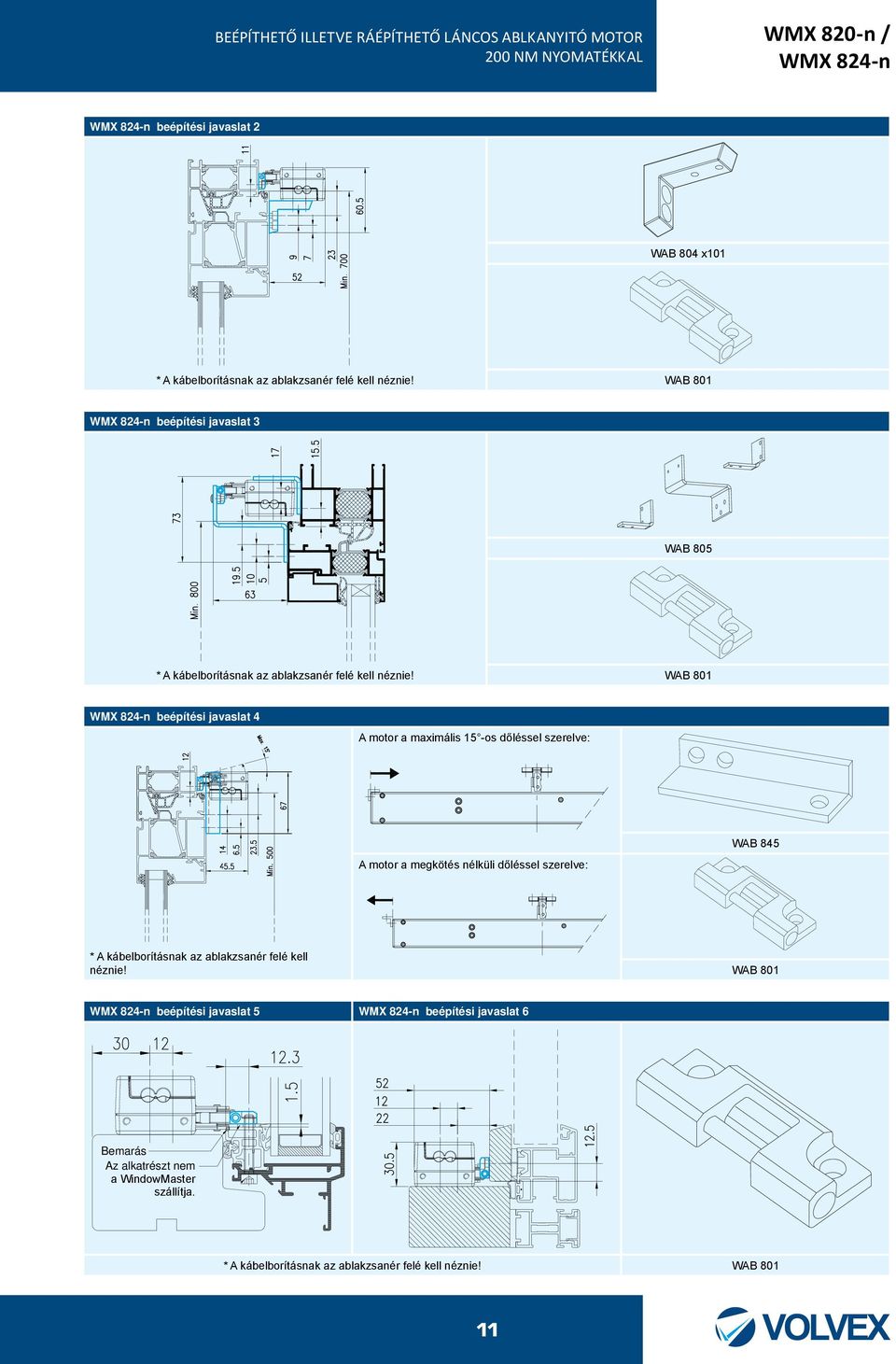

11 BEÉPÍTHETŐ ILLETVE RÁÉPÍTHETŐ LÁNCOS ABLKANYITÓ MOTOR 200 NM NYOMATÉKKAL WMX 820-n / WMX 824-n WMX 824-n beépítési javaslat 2 WAB 804 x101 * A kábelborításnak az ablakzsanér felé kell néznie! WAB 801 WMX 824-n beépítési javaslat 3 WAB 805 * A kábelborításnak az ablakzsanér felé kell néznie! WAB 801 WMX 824-n beépítési javaslat 4 A motor a maximális 15 -os dőléssel szerelve: A motor a megkötés nélküli dőléssel szerelve: WAB 845 * A kábelborításnak az ablakzsanér felé kell néznie! WAB 801 WMX 824-n beépítési javaslat 5 WMX 824-n beépítési javaslat 6 Bemarás Az alkatrészt nem a WindowMaster szállítja. * A kábelborításnak az ablakzsanér felé kell néznie! WAB

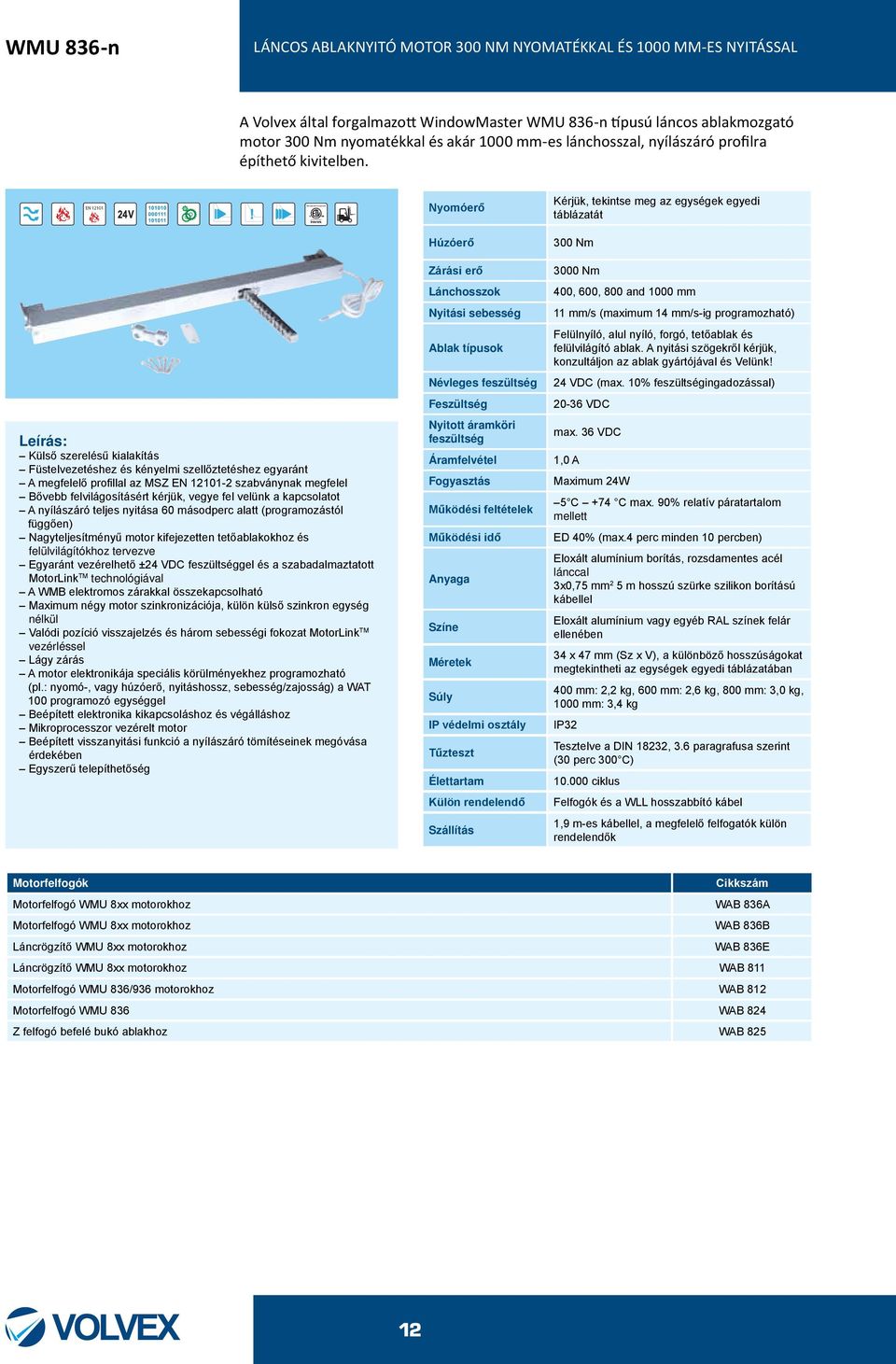

12 Recognized Component WMU 836-n LÁNCOS ABLAKNYITÓ MOTOR 300 NM NYOMATÉKKAL ÉS 1000 MM-ES NYITÁSSAL A Volvex által forgalmazott WindowMaster WMU 836-n típusú láncos ablakmozgató motor 300 Nm nyomatékkal és akár 1000 mm-es lánchosszal, nyílászáró profilra építhető kivitelben. EN Nyomóerő Kérjük, tekintse meg az egységek egyedi táblázatát Húzóerő 300 Nm Leírás: Külső szerelésű kialakítás Füstelvezetéshez és kényelmi szellőztetéshez egyaránt A megfelelő profillal az MSZ EN szabványnak megfelel Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot A nyílászáró teljes nyitása 60 másodperc alatt (programozástól függően) Nagyteljesítményű motor kifejezetten tetőablakokhoz és felülvilágítókhoz tervezve Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával A WMB elektromos zárakkal összekapcsolható Maximum négy motor szinkronizációja, külön külső szinkron egység nélkül Valódi pozíció visszajelzés és három sebességi fokozat MotorLink TM vezérléssel Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó-, vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Mikroprocesszor vezérelt motor Beépített visszanyitási funkció a nyílászáró tömítéseinek megóvása érdekében Egyszerű telepíthetőség Zárási erő Lánchosszok Nyitási sebesség Ablak típusok Névleges feszültség Feszültség Nyitott áramköri feszültség Áramfelvétel Fogyasztás Működési feltételek Működési idő Anyaga Színe Méretek Súly IP védelmi osztály Tűzteszt Élettartam Külön rendelendő Szállítás 3000 Nm 400, 600, 800 and 1000 mm 11 mm/s (maximum 14 mm/s-ig programozható) Felülnyíló, alul nyíló, forgó, tetőablak és felülvilágító ablak. A nyitási szögekről kérjük, konzultáljon az ablak gyártójával és Velünk! 24 VDC (max. 10% feszültségingadozással) VDC max. 36 VDC 1,0 A Maximum 24W 5 C +74 C max. 90% relatív páratartalom mellett ED 40% (max.4 perc minden 10 percben) Eloxált alumínium borítás, rozsdamentes acél lánccal 3x0,75 mm 2 5 m hosszú szürke szilikon borítású kábellel Eloxált alumínium vagy egyéb RAL színek felár ellenében 34 x 47 mm (Sz x V), a különböző hosszúságokat megtekintheti az egységek egyedi táblázatában 400 mm: 2,2 kg, 600 mm: 2,6 kg, 800 mm: 3,0 kg, 1000 mm: 3,4 kg IP32 Tesztelve a DIN 18232, 3.6 paragrafusa szerint (30 perc 300 C) ciklus Felfogók és a WLL hosszabbító kábel 1,9 m-es kábellel, a megfelelő felfogatók külön rendelendők Motorfelfogók Motorfelfogó WMU 8xx motorokhoz WAB 836A Motorfelfogó WMU 8xx motorokhoz WAB 836B Láncrögzítő WMU 8xx motorokhoz WAB 836E Láncrögzítő WMU 8xx motorokhoz WAB 811 Motorfelfogó WMU 836/936 motorokhoz WAB 812 Motorfelfogó WMU 836 WAB 824 Z felfogó befelé bukó ablakhoz WAB

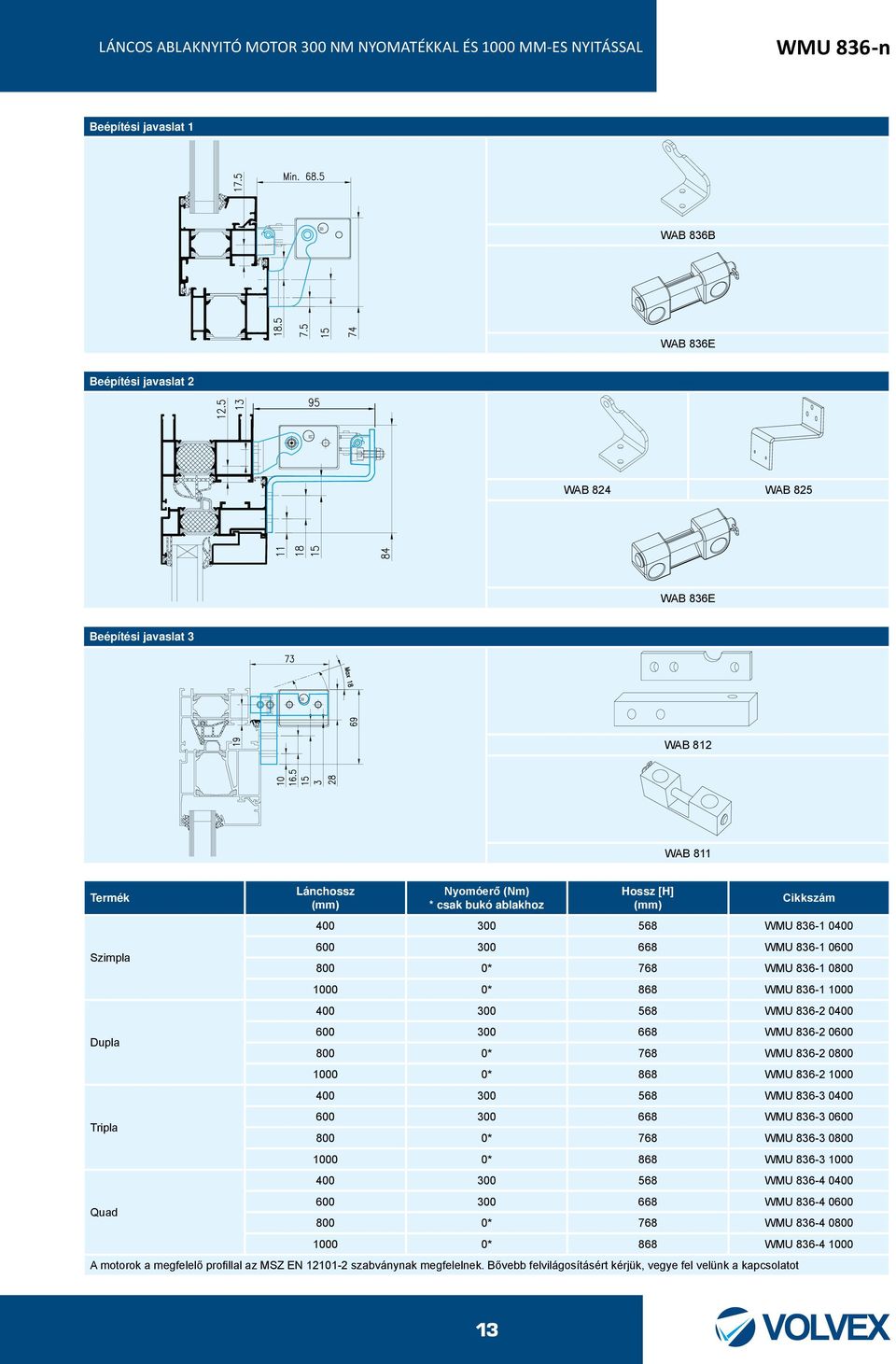

13 LÁNCOS ABLAKNYITÓ MOTOR 300 NM NYOMATÉKKAL ÉS 1000 MM-ES NYITÁSSAL WMU 836-n Beépítési javaslat 1 WAB 836B WAB 836E Beépítési javaslat 2 WAB 824 WAB 825 WAB 836E Beépítési javaslat 3 WAB 812 WAB 811 Termék Szimpla Dupla Tripla Quad Lánchossz (mm) Nyomóerő (Nm) * csak bukó ablakhoz Hossz [H] (mm) WMU WMU * 768 WMU * 868 WMU WMU WMU * 768 WMU * 868 WMU WMU WMU * 768 WMU * 868 WMU WMU WMU * 768 WMU * 868 WMU A motorok a megfelelő profillal az MSZ EN szabványnak megfelelnek. Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot 13

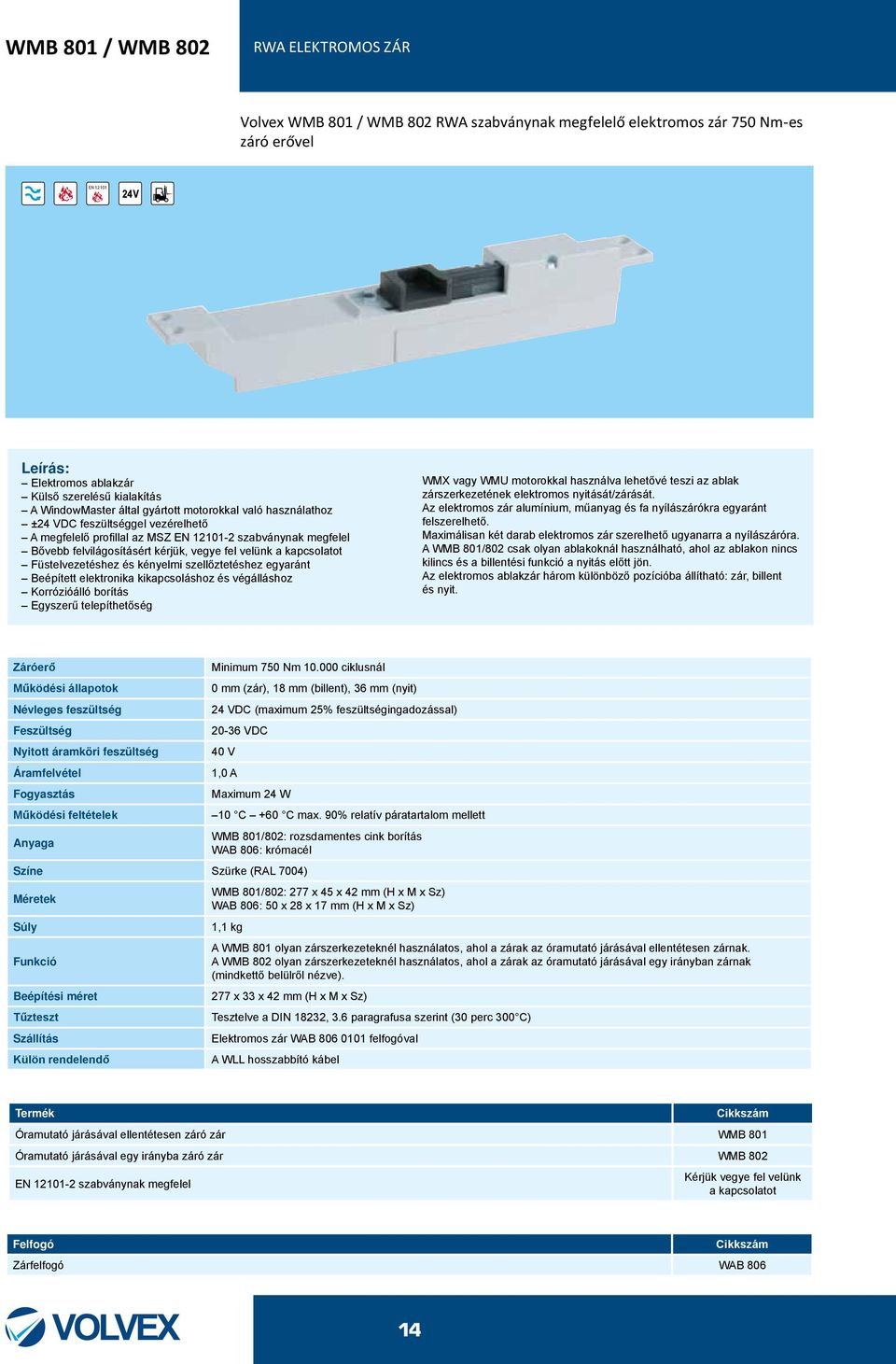

14 WMB 801 / WMB 802 RWA ELEKTROMOS ZÁR Volvex WMB 801 / WMB 802 RWA szabványnak megfelelő elektromos zár 750 Nm-es záró erővel EN Leírás: Elektromos ablakzár Külső szerelésű kialakítás A WindowMaster által gyártott motorokkal való használathoz ±24 VDC feszültséggel vezérelhető A megfelelő profillal az MSZ EN szabványnak megfelel Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot Füstelvezetéshez és kényelmi szellőztetéshez egyaránt Beépített elektronika kikapcsoláshoz és végálláshoz Korrózióálló borítás Egyszerű telepíthetőség WMX vagy WMU motorokkal használva lehetővé teszi az ablak zárszerkezetének elektromos nyitását/zárását. Az elektromos zár alumínium, műanyag és fa nyílászárókra egyaránt felszerelhető. Maximálisan két darab elektromos zár szerelhető ugyanarra a nyílászáróra. A WMB 801/802 csak olyan ablakoknál használható, ahol az ablakon nincs kilincs és a billentési funkció a nyitás előtt jön. Az elektromos ablakzár három különböző pozícióba állítható: zár, billent és nyit. Záróerő Működési állapotok Névleges feszültség Feszültség Nyitott áramköri feszültség Áramfelvétel Fogyasztás Működési feltételek Anyaga Minimum 750 Nm ciklusnál 0 mm (zár), 18 mm (billent), 36 mm (nyit) 24 VDC (maximum 25% feszültségingadozással) VDC 40 V 1,0 A Maximum 24 W Színe Szürke (RAL 7004) Méretek Súly Funkció Beépítési méret Tűzteszt Szállítás Külön rendelendő 10 C +60 C max. 90% relatív páratartalom mellett WMB 801/802: rozsdamentes cink borítás WAB 806: krómacél WMB 801/802: 277 x 45 x 42 mm (H x M x Sz) WAB 806: 50 x 28 x 17 mm (H x M x Sz) 1,1 kg A WMB 801 olyan zárszerkezeteknél használatos, ahol a zárak az óramutató járásával ellentétesen zárnak. A WMB 802 olyan zárszerkezeteknél használatos, ahol a zárak az óramutató járásával egy irányban zárnak (mindkettő belülről nézve). 277 x 33 x 42 mm (H x M x Sz) Tesztelve a DIN 18232, 3.6 paragrafusa szerint (30 perc 300 C) Elektromos zár WAB felfogóval A WLL hosszabbító kábel Termék Óramutató járásával ellentétesen záró zár WMB 801 Óramutató járásával egy irányba záró zár WMB 802 EN szabványnak megfelel Kérjük vegye fel velünk a kapcsolatot Felfogó Zárfelfogó WAB

15 Recognized Component BEÉPÍTHETŐ VAGY KÜLSŐ SZERELÉSŰ ELEKTROMOS ZÁR WMB 811 / WMB 812 A Volvex által forgalmazott WindowMaster WMB 811 / WMB 812 elektromos ablakzár be- és ráépíthető kivitelben 500 Nm-es zározgató és 2000 Nm-es záró nyomatékkal. Leírás: Elektromos ablakzár Külső szerelésű és beépíthető kialakítás Diszkrét és vékony szerkezet Rejtett kábelcsatlakozás, nincs szükség külön csatlakozó dobozra A WindowMaster által gyártott motorokkal való használathoz Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával 3 különböző sebességi fokozat a MotorLink TM technológiával Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó- vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Egyszerű telepíthetőség A kompakt méretű elektromos zár lehetővé teszi a nyílászáró zárszerkezeteinek mozgatását úgy, hogy a szerkezet CE minősítése továbbra is megmarad. Az egység használatával tovább fokozható a szerkezet időjárás és a betörés elleni védelme. A zárási erő egységenként 200 Nm. A zár olyan nyílászáróknál használatos, ahol a zárakhoz nem tartozik külön kilincs. Összekapcsolható az egyéb MotorLink TM technológiával ellátott ablakmozgató motorral. A szerkezet rá-, illetve beépíthető mindenfajta nyílászáróba, legyen az akár műanyag, alumínium vagy fa. Az elektromos ablakzár két különböző pozícióba állítható: zár és nyit. Nyomóerő 500 Nm (programozható) Húzóerő 500 Nm (programozható) Záróerő 2000 Nm Zárút 18 mm (1-20 mm-ig programozható) Nyitási sebesség Függ a csatlakoztatott ablakmozgató motortól (min. 7 mp, max. 20 mp) Ablak típusok Felül, alul és oldalt nyíló ablakokhoz Névleges feszültség 24 VDC (maximum 10% feszültségingadozással) Feszültség VDC Nyitott áramköri feszültség max. 32 V Áramfelvétel 1,0 A Fogyasztás Maximum 24 W Működési feltételek 5 C +74 C max. 90% relatív páratartalom mellett Működési idő ED 40% (max. 4 perc minden 10 percben) Anyaga rozsdamentes cink borítás Színe Porszórt szürke (RAL 9006), további színek felár ellenében Méretek 285 x 30 x 42 mm (H x M x V) Súly 1,0 kg Csatlakozás 100 mm-es szürke 3 eres 0,34 mm 2 csatlakozóval ellátott szilikon kábel IP védelmi osztáy IP20 Élettartam ciklus Szállítás Elektromos zár 100 mm-es gyorscsatlakozóval ellátott kábellel és felfogóval Termék Szimpla elektromos zár, bal oldali zárral (belülről nézve) Szimpla elektromos zár, jobb oldali zárral (belülről nézve) Dupla elektromos zár, az első WMB bal oldali zárással (belülről nézve) Dupla elektromos zár, az első WMB jobb oldali zárással (belülről nézve) Dupla elektromos zár, a második WMB bal oldali zárással (belülről nézve) Dupla elektromos zár, a második WMB jobb oldali zárással (belülről nézve) WMB L WMB R WMB L WMB R WMB L WMB R 15

16 WMS 306-n WMS 309-n WMS 409-n CSAVARORSÓS ABLAKNYITÓ MOTOROK A Volvex által forgalmazott WindowMaster WMS 306-n típusú csavarorsós ablaknyitó motor 600 Nm nyomatékkal és párhuzamos köthetőséggel A Volvex által forgalmazott WindowMaster WMS 309-n típusú csavarorsós ablaknyitó motor 900 Nm nyomatékkal maximum 1000 mm-es nyitáshosszal A Volvex által forgalmazott WindowMaster WMS 409-n típusú csavarorsós ablaknyitó motor 900 Nm nyomatékkal maximum 1000 mm-es nyitáshosszal és IP54-es védelemmel WMS 306-n WMS 309-n EN VdS Leírás: Füstelvezetéshez és kényelmi szellőztetéshez egyaránt Nagyteljesítményű motor kifejezetten tetőablakokhoz A megfelelő profillal az MSZ EN szabványnak megfelel A nyílászáró teljes nyitása 60 másodperc alatt (programozástól függően) Felülvilágítókhoz tervezve Egyaránt vezérelhető ±24 VDC feszültséggel és a szabadalmaztatott MotorLink TM technológiával Maximum négy motor szinkronizációja, külön külső szinkron egység nélkül Valódi pozíció visszajelzés és három sebességi fokozat MotorLink TM vezérléssel Lágy zárás A motor elektronikája speciális körülményekhez programozható (pl.: nyomó- vagy húzóerő, nyitáshossz, sebesség/zajosság) a WAT 100 programozó egységgel Beépített elektronika kikapcsoláshoz és végálláshoz Mikroprocesszor vezérelt motor Beépített visszanyitási funkció a nyílászáró tömítéseinek megóvása érdekében Egyszerű telepíthetőség Hasonló tulajdonságokkal elérhető a WMS 515 / WMS 515i csavarorsós motor akár 1500 Nm-es nyomatékkal és akár 1000 mm-es nyitással. Bővebb információért kérjük, vegye fel velünk a kapcsolatot! WMS 409-n WMS 306-n WMS 309-n WMS 409-n Nyomó / Húzóerő 600 Nm / 600 Nm 900 Nm / 900 Nm 900 Nm / 900 Nm Zárási erő 3000 Nm 2800 Nm 2850 Nm A csavarorsó hossza 300, 500 és 750 mm 300, 500, 750 és 1000mm 300, 500, 750 és 1000mm Nyitási sebesség 5,0 mm/s (maximális terhelés mellett) 5,8 mm/s (maximális terhelés mellett) 12,5 mm/s (maximális terhelés mellett) Névleges feszültség 24 VDC (max. 15% feszültségingadozással) 24 VDC (max. 15% feszültségingadozással) 24 VDC max. 15% feszültségingadozással) Feszültség VDC VDC VDC Üresjárási feszültség max. 40 VDC max. 32 VDC max. 32 VDC Áramfelvétel kb. 1,0 A max. 1,0 A kb. 1,8 A Fogyasztás max. 24 W max. 24 W max. 44 W Működési feltételek Működési idő 5 C +74 C max. 90% relatív páratartalom mellett ED 30% (max.3 perc minden 10 percben) 5 C +74 C max. 90% relatív páratartalom mellett ED 30% (max. 3 perc minden 10 percben) 5 C +74 C max. 90% relatív páratartalom mellett ED 30% (max. 3 perc minden 10 percben) Anyaga Alumínium Alumínium Alumínium Színe Méretek Csatlakozó kábel Alumínium EV1 vagy egyéb RAL színek felár ellenében Ø36 mm, a hossz függ a csavarorsó hosszától, a különböző hosszúságokat megtekintheti az egységek egyedi táblázatában 3 eres 0,75 mm 2 -es 5 m hosszú szürke szilikon kábel Alumínium EV1 vagy egyéb RAL színek felár ellenében Ø36 mm, a hossz függ a csavarorsó hosszától, a különböző hosszúságokat megtekintheti az egységek egyedi táblázatában 3 eres 0,75 mm 2 -es 5 m hosszú szürke szilikon kábel Alumínium EV1 vagy egyéb RAL színek felár ellenében Ø36 mm, a hossz függ a csavarorsó hosszától, a különböző hosszúságokat megtekintheti az egységek egyedi táblázatában 3 eres 0,75 mm 2 -es 5 m hosszú szürke szilikon kábel Súly Kérjük, tekintse meg a táblázatot Kérjük, tekintse meg a táblázatot Kérjük, tekintse meg a táblázatot IP védelmi osztály IP54 megfelelve az EN szabvány követelményeinek IP54 megfelelve az EN szabvány követelményeinek IP54 megfelelve az EN szabvány követelményeinek Élettartam ciklus ciklus ciklus Szállítás 5 m-es kábellel 5 m-es kábellel 5 m-es kábellel 16

17 CSAVARORSÓS ABLAKNYITÓ MOTOROK WMS 306-n WMS 309-n WMS 409-n Termék Szimpla Dupla Tripla Quad Nyitás hossz (mm) Hossz [H] (mm) WMS 306-n WMS 309-n WMS 409-n Súly (kg) , , ,2 WMS WMS WMS Hossz [H] (mm) Súly (kg) 671 1, , , , , , ,2 WMS WMS WMS , , , , , , ,2 WMS WMS WMS , , , , , , ,2 WMS WMS WMS , , , ,1 WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS Hossz [H] (mm) Súly (kg) 665 1, , , , , , , , , , , , , , , ,1 A motorok a megfelelő profillal az MSZ EN szabványnak megfelelnek. Bővebb felvilágosításért kérjük, vegye fel velünk a kapcsolatot WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS WMS Motorfelfogók Szorítógyűrűs motorfelfogó 40 mm WSB Szorítógyűrűs motorfelfogó 73/86 mm WSB Szorítógyűrűs motorfelfogó 65 mm WSB Alsó csavar WSB Felfogó szorítógyűrűvel és sasszeggel WSB Felfogató rögzítő csavarral WSB Felfogató csapszeggel WSB

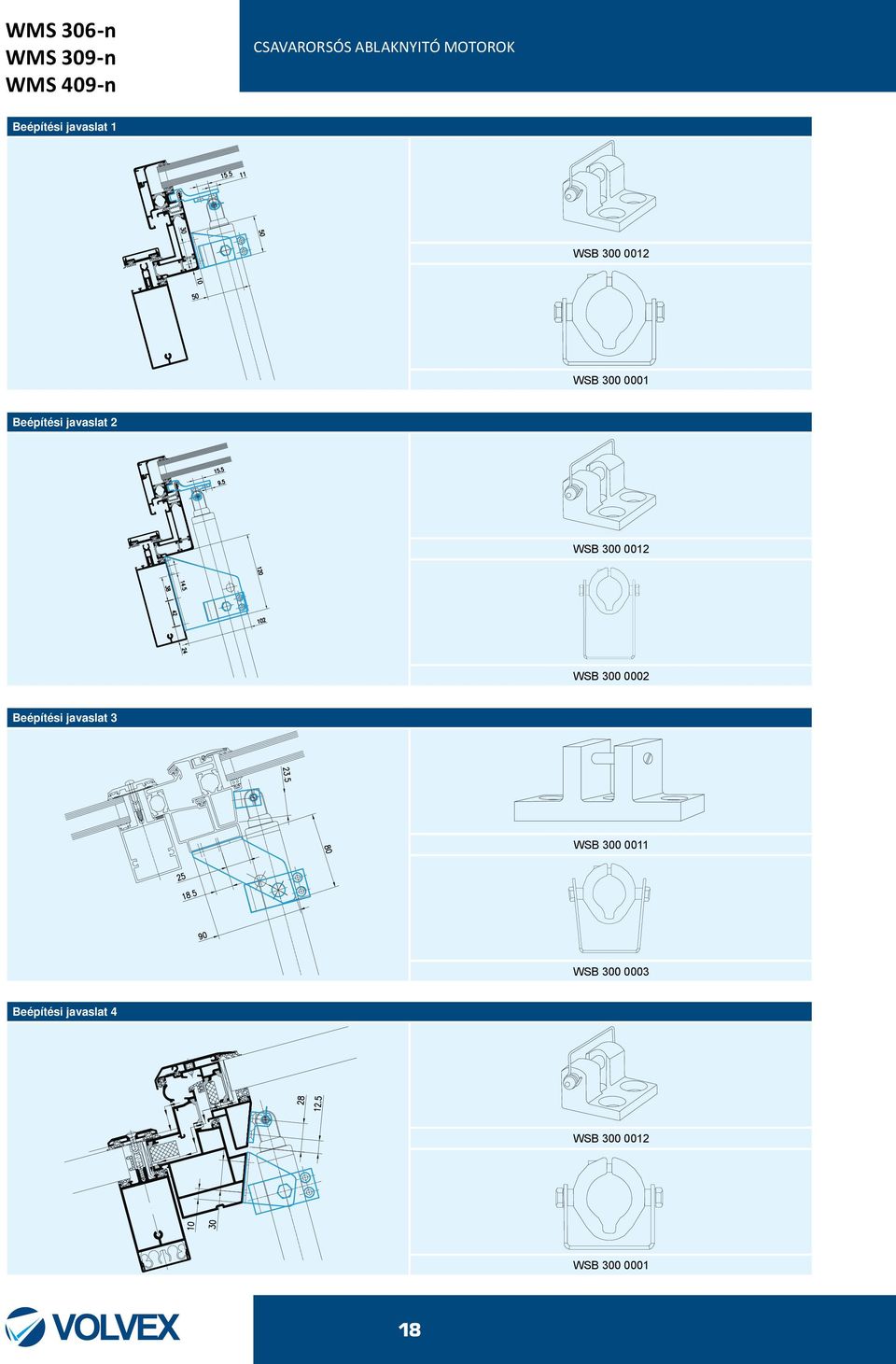

18 WMS 306-n WMS 309-n WMS 409-n CSAVARORSÓS ABLAKNYITÓ MOTOROK Beépítési javaslat 1 WSB WSB Beépítési javaslat 2 WSB WSB Beépítési javaslat 3 WSB WSB Beépítési javaslat 4 WSB WSB

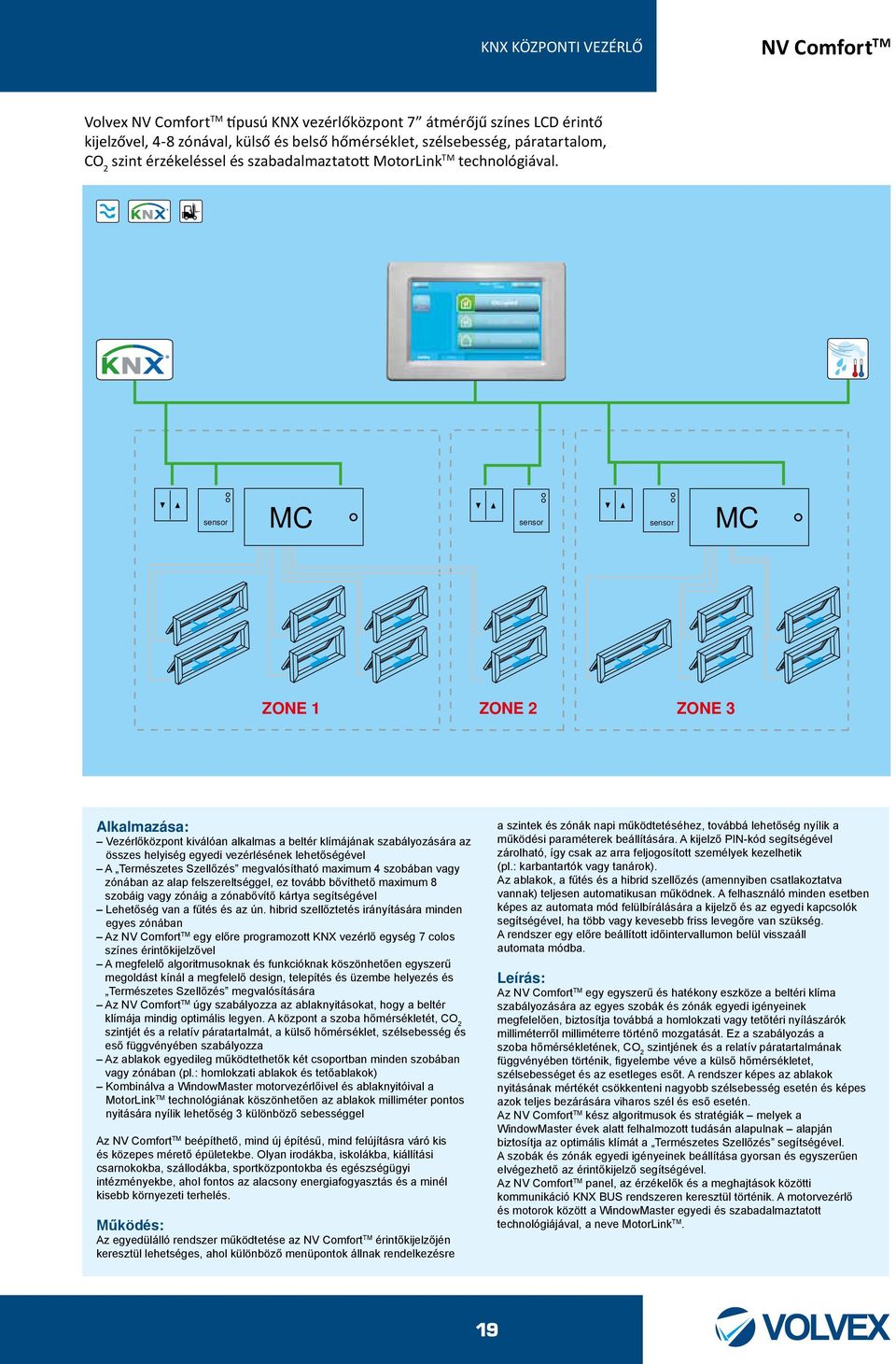

19 KNX KÖZPONTI VEZÉRLŐ NV Comfort TM Volvex NV Comfort TM típusú KNX vezérlőközpont 7 átmérőjű színes LCD érintő kijelzővel, 4-8 zónával, külső és belső hőmérséklet, szélsebesség, páratartalom, CO 2 szint érzékeléssel és szabadalmaztatott MotorLink TM technológiával. sensor MC sensor sensor MC ZONE 1 ZONE 2 ZONE 3 Alkalmazása: Vezérlőközpont kiválóan alkalmas a beltér klímájának szabályozására az összes helyiség egyedi vezérlésének lehetőségével A Természetes Szellőzés megvalósítható maximum 4 szobában vagy zónában az alap felszereltséggel, ez tovább bővíthető maximum 8 szobáig vagy zónáig a zónabővítő kártya segítségével Lehetőség van a fűtés és az ún. hibrid szellőztetés irányítására minden egyes zónában Az NV Comfort TM egy előre programozott KNX vezérlő egység 7 colos színes érintőkijelzővel A megfelelő algoritmusoknak és funkcióknak köszönhetően egyszerű megoldást kínál a megfelelő design, telepítés és üzembe helyezés és Természetes Szellőzés megvalósítására Az NV Comfort TM úgy szabályozza az ablaknyitásokat, hogy a beltér klímája mindig optimális legyen. A központ a szoba hőmérsékletét, CO 2 szintjét és a relatív páratartalmát, a külső hőmérséklet, szélsebesség és eső függvényében szabályozza Az ablakok egyedileg működtethetők két csoportban minden szobában vagy zónában (pl.: homlokzati ablakok és tetőablakok) Kombinálva a WindowMaster motorvezérlőivel és ablaknyitóival a MotorLink TM technológiának köszönhetően az ablakok milliméter pontos nyitására nyílik lehetőség 3 különböző sebességgel Az NV Comfort TM beépíthető, mind új építésű, mind felújításra váró kis és közepes mérető épületekbe. Olyan irodákba, iskolákba, kiállítási csarnokokba, szállodákba, sportközpontokba és egészségügyi intézményekbe, ahol fontos az alacsony energiafogyasztás és a minél kisebb környezeti terhelés. Működés: Az egyedülálló rendszer működtetése az NV Comfort TM érintőkijelzőjén keresztül lehetséges, ahol különböző menüpontok állnak rendelkezésre a szintek és zónák napi működtetéséhez, továbbá lehetőség nyílik a működési paraméterek beállítására. A kijelző PIN-kód segítségével zárolható, így csak az arra feljogosított személyek kezelhetik (pl.: karbantartók vagy tanárok). Az ablakok, a fűtés és a hibrid szellőzés (amennyiben csatlakoztatva vannak) teljesen automatikusan működnek. A felhasználó minden esetben képes az automata mód felülbírálására a kijelző és az egyedi kapcsolók segítségével, ha több vagy kevesebb friss levegőre van szükség. A rendszer egy előre beállított időintervallumon belül visszaáll automata módba. Leírás: Az NV Comfort TM egy egyszerű és hatékony eszköze a beltéri klíma szabályozására az egyes szobák és zónák egyedi igényeinek megfelelően, biztosítja továbbá a homlokzati vagy tetőtéri nyílászárók milliméterről milliméterre történő mozgatását. Ez a szabályozás a szoba hőmérsékletének, CO 2 szintjének és a relatív páratartalmának függvényében történik, figyelembe véve a külső hőmérsékletet, szélsebességet és az esetleges esőt. A rendszer képes az ablakok nyitásának mértékét csökkenteni nagyobb szélsebesség esetén és képes azok teljes bezárására viharos szél és eső esetén. Az NV Comfort TM kész algoritmusok és stratégiák melyek a WindowMaster évek alatt felhalmozott tudásán alapulnak alapján biztosítja az optimális klímát a Természetes Szellőzés segítségével. A szobák és zónák egyedi igényeinek beállítása gyorsan és egyszerűen elvégezhető az érintőkijelző segítségével. Az NV Comfort TM panel, az érzékelők és a meghajtások közötti kommunikáció KNX BUS rendszeren keresztül történik. A motorvezérlő és motorok között a WindowMaster egyedi és szabadalmaztatott technológiájával, a neve MotorLink TM. 19

20 NV Comfort TM KNX KÖZPONTI VEZÉRLŐ NV Comfort TM érintő kijelző, NVC 4 KNX A Anyaga Érintőkijelző Méretek Telepítés Tápellátás KNX tápellátás BUS kapcsolat Műanyag ház polírozott eloxált alumínium kerettel 7 VGA LCD érintésérzékeny felülettel Érintőkijelző: 185 x 126 x 51 mm (Sz x M x V) Alumínium keret: 211 x 140 x 5 mm (Sz x M x V) NV Comfort TM egyaránt szerelhető falra, illetve falba süllyesztve. Falra szerelve: NVC A100 kerettel (nem tartozék) Süllyesztve: NVC A201, NVC A202 vagy NVC A203 kerettel (nem tartozék) Érintőkijelző: 24 VDC, 0,65A-es tápegységgel (tipikus fogyasztás 6 W) Tápegység: VAC, 50-60Hz, 0,4A, 1,8m-es kábellel (tartozék) Max. 10mA KNX BUS KNX tápegység Méret 4 DIN-es 18 mm-es szerelősínre Tápellátás VAC, 50-60Hz Fogyasztás Kb. 24 VA (névleges) Kimeneti feszültség 29 VDC, 640 ma, maximum 64 KNX egység egy BUS érpáron IP védelmi osztály IP20 WEW 02M időjárásállomás WLA 340 eső és szélérzékelő Anyaga Ház és a szélérzékelő műanyag, a konzol fém, 4m UV álló kábellel (4 x 2 x 0,75 mm 2 ) Méret 80 x 160 x 55 mm (Sz x M x V) a szélérzékelő nélkül Tápellátás 24 VDC (+20/ 10%) (átlagos fogyasztás 100 ma) Relé kimenet 1 x potenciál szabad, 60V/1A Szélsebesség Impulzus IP védelmi osztály IP65 WOT 100 kültéri hőmérsékletérzékelő Anyaga Szürke műanyag Méret 52 x 71 x 26 mm (Sz x M x V) IP védelmi osztály IP43 WEI 12M KNX időjárásállomás csatoló Anyaga Fehér műanyag Méret 180 x 110 x 70 (Sz x H x M) Tápellátás 24 VDC ±5% WEP 005 EN szabványnak megfelelő tápegység Anyaga Szürke műanyag, 2 m kábellel, 1m másodlagos kábellel Méret 69 x 90 x 60 mm (Sz x M x V) Tápellátás Tápellátás: 230VAC ±6%, kimeneti feszültség: 24VDC IP védelmi osztály IP44 Általános információk Működési feltételek NV ComfortTM, WEA 102, WEI 12M, WEP 005: 5 C + 40 C, max. 90% relatív páratartalom WLA 340: 20 C +60 C WOT 100: 40 C +70 C Az NV Comfort TM rendszer összeállítása 1. Határozzuk meg azoknak a zónáknak a számát, ahol az ablaknyitókat szeretnénk működtetni. Válasszuk az alap NV Comfort TM csomagot, amennyiben a zónák száma 1-4, és válasszuk a zónabővítő kártyát, ha további (5-8) zónákra van szükségünk. Amennyiben több, mint 8 zónára van szükség, még egy NV Comfort TM alapcsomagra lesz szükség. 2. Határozzuk meg a vezérelni kívánt motorok számát. WMZ 804 vagy WMZ 824 motok használhatók. Lehetséges olyan ablakok csatlakoztatása is, ahol a WindowMaster MotorLink TM technológia már be van építve az ablakba. 3. Határozzuk meg a szükséges motorvezérlők számát. Egy motorvezérlő max. 8 ablak működtetésére képes. A legnagyobb távolság egy motor és a motorvezérlő között ez függ a kábel keresztmetszettől 50 m. 4. Válasszuk ki a szükséges érzékelőket és kapcsolókat. Általában zónánként egy szobai érzékelő. Az érzékelő egy hő-, páratartalom-, CO 2 érzékelő egyben. Szobánként általában egy kapcsoló ajánlott, de inkább ablakonként vagy munkahelyenként egy-egy. 20

21 KNX MOTORVEZÉRLŐ NV COMFORT TM KÖZPONTI VEZÉRLŐHÖZ WEC 16M 040A / 080B KNX BUS szabvány KNX TP1 BUS szabványt támogató eszköz ETS 3 szoftver Tápfeszültség 230 VAC, ±10%, 500VA, 50Hz 24 VDC, 4 vagy 8 zóna, zónánként 4 A Kimeneti feszültség terhelhetőséggel, a maximum terhelés nem haladhatja meg a 16 A-t. Indítási áram max. 20A < 5 ms Készenléti fogyasztás Kb. 7,0 W Üresjárási feszültség 33 V 253 V-nál Feszültségingadozás 5 Vpp 24 V-nál BUS csatlakozás KNX busz csatlakozó KNX áramfelvétel WEC 16M 040A: < 1 x 10mA (1 fizikai cím) WEC 16M 080B: < 2 x 10mA (2 fizikai cím) A motorvezérlőben található egy az EN Biztonság szabványnak megfelelő biztonsági transzformátor. Működési feltételek 5 C +45 C, beltéri szerelés esetén Anyag Lakkozott fém ház Szín Fehér (RAL 9010) Méret 455 x 240 x 88 mm (Sz x M x V) Súly 7,5 kg IP védelmi osztály IP20 Alkalmazása: 24 V-os motorok és elektromos zárak vezérlése MotorLink TM technológiával Egyedi vezérlés KNX kapcsolókkal Az ablakmozgató motorok a motorvezérlőn keresztül képesek automata módban mozogni. A csatlakoztatható egyedi kapcsolóknak köszönhetően a motorok egyedileg is vezérelhetők, ha több vagy kevesebb friss levegőre van szükség az adott teremben. Amennyiben a motorvezérlőt az NV Comfort TM vezérlőhöz csatlakoztatjuk, lehetővé válik a motorok mozgatása a központ színes érintőkijelzőjéről. Leírás: A motorok és a motorvezérlők közötti kommunikáció 3 eres kábelen keresztül digitálisan köszönhetően a MotorLink TM technológiának. A motorvezérlő a következőképpen irányíthatja a motorokat: A motorok három különböző sebességi fokozattal rendelkeznek: automata módban, lassú ám teljesen hangtalan működés manuálisan működtetve: hangosabb, ám gyorsabb működtetés a leggyorsabb működés kizárólag vész funkcióban (pl.: füst elvezetés) A motorok nyitási pozíciója milliméter pontosan beállítható. Ez a motorok folyamatos pozíció visszajelzésén alapszik. Így a rendszer folyamatosan rögzíteni tudja a nyitások hosszát. A motorvezérlő azonnal regisztrálja a motorhibát A motorvezérlő mindenben megfelel az ETS3 program követelményeinek KNX projekteknél. Kiegészítők KNX kapcsoló, egy motor vagy csoport vezérléséhez KNX kapcsolaton keresztül WEK 112 KNX kapcsoló, két motor vagy csoport vezérléséhez KNX kapcsolaton keresztül WEK 122 Eszköz KNX motorvezérlő 4 kimenettel kimenetenként 4 A áramerősséggel KNX motorvezérlő 8 kimenettel kimenetenként 4 A áramerősséggel (megengedett max. áram összesen 16 A) WEC 16M 040A KNX WEC 16M 080A KNX A csatlakoztatható motorok maximális száma Ablakmozgató motor típusa WEC 16M 040A WEC 16M 080A WMX 802/804/820/824-n* WMU 836-n* WMU 861-n* WMU 862-n* 8 8 WMU 863/864-1* 4 4 WMU 882-n* 8 8 WMU 883/884/885-1* 4 4 WMS 306-n WMS 309-n WMS 409-n 8 8 WMB 811-1x* 4 8 WMB 81n-2x* 8 16 A motorvezérlő egyes zónáinál a maximális megengedett áram 4 A. Az összes zóna maximális árama nem érheti el a 16 V-t. *: maximum 2 db elektromos zár (WMB 81n-nx) csatlakoztatható egy ablakhoz, ebben az esetben minden ablaknak saját zónát kell biztosítani. 21

22 WEV 110 / 111 / 112 / 113 / 114 / 115 WEA 163 / 164 / 165 / 166 / 167 KNX KIEGÉSZÍTŐK NV COMFORT TM KÖZPONTI VEZÉRLŐHÖZ WEA 163 WEA 164 WEA 165 WEA 166 WEV 110 WEA 167 WEV 114 WEV 115 WEV 112 WEV 113 WEV 111 Alkalmazások: NV Comfort TM rendszerhez fűtőtestek, padlófűtés, mechanikus szellőző rendszerek stb. vezérléséhez Az épület igényeinek megfelelően az NV Comfort TM képes fogadni és küldeni vezérlőjelet további funkciókhoz, ilyen például a fűtésvezérlés, hibrid szellőztetés és működési mód és állapot. A jelcsere KNX szabványon keresztül történik a ki- és bemenetek és a vezérlők között. Fűtés vezérlés egyedi helyiségekben NV Comfort TM képes az egyes terek fűtésének vezérlésre. Ez a fajta megoldás lehetővé teszi a fűtés és szellőztetés összehangolását elkerülve a felesleges hőveszteséget. Az NV Comfort TM képes 0-100%, ON/OFF és impulzus szélesség modulált jelek kiadására. KNX rendszerhez való csatlakozás közvetlenül lehetséges mindenfajta kiegészítő eszköz nélkül. Tipikus csatoló eszközök: WEV 110: KNX vezérlő. A vezérlő a működéshez szükséges feszültséget a KNX kábelen keresztül kapja, nincs szükség külön tápellátásra. WEV 111/112: 6-12 csatornás kimeneti modul WEV 113 hőmérséklet jeladó számára WEV 113: 24V-os hőmérséklet jeladó WEV 114/115: adapter gyűrű WEV 113 számára WEA 166: 4 csatornás 0-10V analóg kimeneti egység WEA 165: 4 csatornás potenciál szabad kimeneti egység Hibrid szellőzés egyedi helyiségben: NV Comfort TM képes az egyedi helyiségek fűtésének vezérlésére. Ez a fajta megoldás lehetővé teszi a szellőzés és további mechanikus szellőzőrendszer összehangolását. Az NV Comfort TM képes 0-100%, ON/ OFF jel kiadására. Tipikus csatoló eszközök: WEA 166: 4 csatornás 0-10V analóg kimeneti egység. Tipikusan a nyomás vezérlet rendszerek szelepeinek működtetésére vagy ventillátorok fordulatszámának szabályozására WEA 165: 4 csatornás potenciál szabad kimeneti egység. Tipikusan ventillátorok indításához vagy szellőzők nyitásához, zárásához. Opcionális külső bemeneti vezérlések: Az NV Comfort TM képes harmadik féltől származó rendszerek jeleinek fogadására, mint például: téli szellőztetés aktív biztonsági időszakok épület állapot (használatban, biztonsági használat, nem használt) ablakok zárva tartása automatikus kikapcsolás Tipikus csatoló eszközök: WEA 164: 4 csatornás bemeneti modul Működési állapot jelentés: Az NV Comfort TM képes információkkal szolgálni a működési állapotokról: egy vagy több helyiségben fűtésre van szükség épület állapot (használatban, biztonsági használat, nem használt) ablakok zárva tartása automatikus kikapcsolás Tipikus csatoló eszközök: WEA 165: 4 csatornás potenciál szabad kimeneti modul Leírás KNX hőmérséklet jeladó WEV csatornás kimeneti egység WEV 113 hőmérséklet jeladó számára Gyártó: Theben. Típus: HMT 6 KNX. weboldal: WEV csatornás kimeneti egység WEV 113 hőmérséklet jeladó számára Gyártó: Theben. Típus: HMT 12 KNX. weboldal: WEV 112 Hőmérséklet jeladó 24V Gyártó: Theben. Típus: ALPHA24. weboldal: WEV 113 Adapter gyűrű (WEV 113 számára), Danfoss RA Gyártó: Theben. Típus: VA 78. weboldal: WEV 114 Adapter gyűrű (WEV 113 számára), Onda, Schlösser, Oventrop (M30x1,5), Heimeier Gyártó: Theben. Típus: VA 80. weboldal: WEV 115 Analóg bemeneti egység, 4 csatornás Gyártó: ABB. Típus: AE/S 4.2. weboldal: WEA 163 Digitális bemeneti egység, 4 csatornás Gyártó: ABB. Típus: BE/S weboldal: WEA 164 Digitális kimeneti egység, potenciál szabad, 4 csatornás Gyártó: ABB. Típus: SE/S weboldal: WEA 165 Analóg kimeneti egység 0-10V, master, 4 csatornás Gyártó: ABB. Típus: AA/S 4.1. weboladal: WEA 166 Analóg kimeneti egység 0-10V, slave, 4 csatornás Gyártó: ABB. Típus: AAM/S 4.1. weboladal: WEA 167 A termékek funkciói az NV Comfort TM rendszerrel tesztelve. A termékleírásokért, alkalmazásokért és az ETS szoftverért WEV 111-től WEA 167-ig látogasson el a gyártó honlapjára. 22

23 EGYZÓNÁS VEZÉRLŐKÖZPONT TERMÉSZETES SZELLŐZTETÉSHEZ NV SOLO TM A Volvex által forgalmazott WindowMaster NV Solo TM típusú egyzónás központi vezérlőegység Természetes szellőzetés megvalósításához, eső-, hő-, és szélérzékelővel, vezeték nélküli kommunikációval Alkalmazása: Szellőztetés egy zónában Belső terek klímájának automatikus szabályozása Egyszerű telepítés egyszerű használat Kiváló irodahelyiségekhez, lépcsőházakhoz, folyosókhoz stb. Az NV Solo TM alkalmas a különböző helyiségek ablakainak automatikus zárására és nyitására. Annak érdekében, hogy a beállíthassa a kívánt beltéri klímát a rendszer figyelembe veszi, mind a kültéri, mind a beltéri hőmérsékletet. Az ablakok lépésenként nyithatóak, csukhatóak. A kezelőegységről lehetőség nyílik az ablakok kézi/manuális úton történő nyitására, zárására. 30 perccel a kézi működtetés után a rendszer visszaáll automata módba. A kezelőegységbe épített hőmérsékletérzékelőnek köszönhetően a kijelzőn látható a beltéri és a kültéri hőmérséklet egyaránt. Erős szél, alacsony külső hőmérséklet vagy akár eső esetén az NV Solo TM biztonsági funkciói révén képes az ablakok zárására. Az automata módhoz tartozó beállítások (hőmérséklet, szélerősség stb.) szabadon beállíthatók. Egy csoporton/zónán belül több ablaknyitó is csatlakoztatható a rendszerhez. A elemmel működtetett kezelőegység vezeték nélkül kommunikál az időjárásállomással, így kiválóan alkalmas utólagos telepítésre is, mivel nem szükséges kábeleket vezetni a kezelőegységhez. Az NV Solo TM utasításait a motorvezérlőkön keresztül jutatja el a motorokhoz, legyenek akár az ablak keretébe vagy a keretére szerelve. A megfelelő motorvezérlő és motor kiválasztáshoz szükség van az ablakok pontos méreteire. Az NV Solo TM vezérlőközpont csatlakoztatható már meglévő vezérlő rendszerekhez és füstelvezető rendszerekhez is. Alkalmazási módok: Az NV Solo TM kiválóan alkalmas a Természetes Szellőzés megvalósítására irodákban, előterekben és közös helyiségekben, ezen helyiségek belső klímája jelentősen javítható a motoros ablakok használatával. A biztonsági rendszerekkel összekapcsolva például lépcsőházaknál az NV Solo TM is alkalmazható a tetőablakok nyitására tűz és füst esetén. Az NV Solo TM azonban további lehetőségekkel ruházza fel a rendszert azáltal, hogy alkalmas a helyiségek kényelmi szellőztetésére is. A füstelvezetés minden esetben elsőbbséget élvez. A legnagyobb távolság a kezelőegység és az időjárásállomás között: nyílt területen maximum 200 m épületen belül maximum 2 szint beton mennyezet esetén Kezelőegység beépített hőmérsékletérzékelővel, időjárásiadat kijelzéssel, riasztási jel és működési mód visszajelzéssel, továbbá kezelőgombokkal a kézi mozgatáshoz és az automatikus mód határértékeinek beállításához Tápfeszültség Működési feltételek 2 x 1,5 V 2 db AA/LR6 elemmel (tartozék) vagy 2 x1,2 V (2 db AA/LR6 akkumulátorral) 10 C +50 C, maximum 80%-os relatív beltéri páratartalom Méretek 103 x 98 x 28 mm (Sz x M x V) Szín Fehér (RAL 9016) Időjárásállomás kültéri hőmérsékletérzékelővel, szélsebesség és eső érzékelővel, továbbá jeladóval a kényelmi szellőztetési és füstelvezető rendszerekhez. Tápfeszültség VDC / VAC Működési feltételek C Kimeneti jel nyit/zár potenciál szabad Méretek 96 x 77 x 118 mm (Sz x M x V) Szín Fehér és matt műanyag A csomag tartalma A kezelőegység és az időjárásállomás 23

24 WUC 101 / WUC 102 WUF 110 / WUF 121 MOTORVEZÉRLŐK ÉS MOTORVEZÉRLŐ TRAFÓK WUC 101 A motorvezérlő alkalmas 24VDC ablakmozgató motorok vagy más elektromos motorok (pl. reluxa, zsaluzia) működtetésére, maximum 1,0 A áramfelvételig. Csatlakoztatható hozzá külső hőmérsékletérzékelő, időzítő vagy épületfelügyeleti rendszer Csatlakoztatható eső-, és szélérzékelő WUC 102 A motorvezérlő alkalmas 24VDC ablakmozgató motorok vagy más elektromos motorok (pl. reluxa, zsaluzia) működtetésére, maximum 3,0 A áramfelvételig. 1 szellőztető csoport maximum 3 A kimeneti árammal Csatlakoztatható hozzá külső hőmérsékletérzékelő, időzítő vagy épületfelügyeleti rendszer Csatlakoztatható eső-, és szélérzékelő Több eszköz csatlakozatható egy nagy csoporthoz WUF 110 Csatlakozó 24 VDC motorok számára 1 A áramfelvételig A csatoló alkalmas 24 VDC motorok vezérlésére 230 V vezérlőjel alapján A csatoló közvetlenül a motor mellé építhető a nyílászáró profiljába A 230 V-os hálózathoz kapcsolón keresztül csatlakozik WUF 121 Csatlakozó 24 VDC motorok számára 3 A áramfelvételig A csatoló alkalmas 24 VDC motorok vezérlésére 230 V vezérlőjel alapján Különleges szerszámok használata nélkül is telepíthető A 230 V-os hálózathoz kapcsolón keresztül csatlakozik Tápellátás 230 VAC ±10% WUC 101 WUC 102 WUF 110 WUF VAC ±10%, 300 VA, 50Hz 230 VAC, ±10%, 50/60Hz, 50VA 230 VAC, ±10% Indító áram max. 6 A <10ms max. 10 A < 10ms max. 10A < 1ms max. 10A < 10ms Kimeneti feszültség 24 VDC, 1 A alacsony: VDC magas: VDC (üzemi) maximum feszültség: ±24 VDC / 3A 24 VDC, max. 0,8 A Normál: ±24 VDC, 3A Alacsony: VDC. Magas: VDC (standard) Üresjárási feszültség 27 V 253V-nál 30 V 53V-nál 24V ± 1V 230V-nál 30V 253 V-nál Készenléti fogyasztás 3 W 230 V-nál 3 W 230 V-nál max. 2W 230V-nál 3W 230 V-nál Feszültségingadozás teljes terhelésnél Működési körülmények Működési idő Anyag 17% (6Vpp) 17% (6Vpp) < 1% (0.3Vpp) 10% (2Vpp) 5 C +45C, beltéri szereléssel, a vezérlőt letakarni tilos ED 40% (max. 2 perc minden 5 percben) UL 94-5V-nek megfelelő polikarbonát 5 C +45C, beltéri szereléssel, a vezérlőt letakarni tilos ED 40% (max. 2 perc minden 5 percben) UL 94-5V-nek megfelelő polikarbonát 5 C +45C, beltéri szereléssel, a vezérlőt letakarni tilos ED 40% (max. 2 perc minden 5 percben) Műanyag ház 5 C +45C, beltéri szereléssel, a vezérlőt letakarni tilos ED 40% (max. 2 perc minden 5 percben) UL 94-5V-nek megfelelő polikarbonát Szín Fehér (NCS 1000) Fehér (NCS 1000) Szürke (RAL 7004) Fehér (NCS 1000) Méret 182 x 85 x 67 mm (H x M x V) 180 x 110 x 70 mm (H x M x V) 160 x 29 x 42 mm (H x M x V) 180 x 110 x 70 mm (H x M x V) Súly 1,25 kg 1,25 kg 350 g 1,4 kg IP védelmi osztály IP20 IP20 IP44 IP20 Szállítás Vezérlőegység 1,2 m hosszú kábellel Vezérlőegység 1,2 m hosszú kábellel Csatoló 2 m kábellel, és egy 10 cm-es vezetékkel a kimeneti oldalon Vezérlőegység 1,3 m hosszú kábellel 24
