1 A DVB-T hálózat építésének évi fázisa Média Klub 2009 október 14. Budapest Árki Zsolt Tervezési és Létesítési osztályvezetı Antenna Hungária

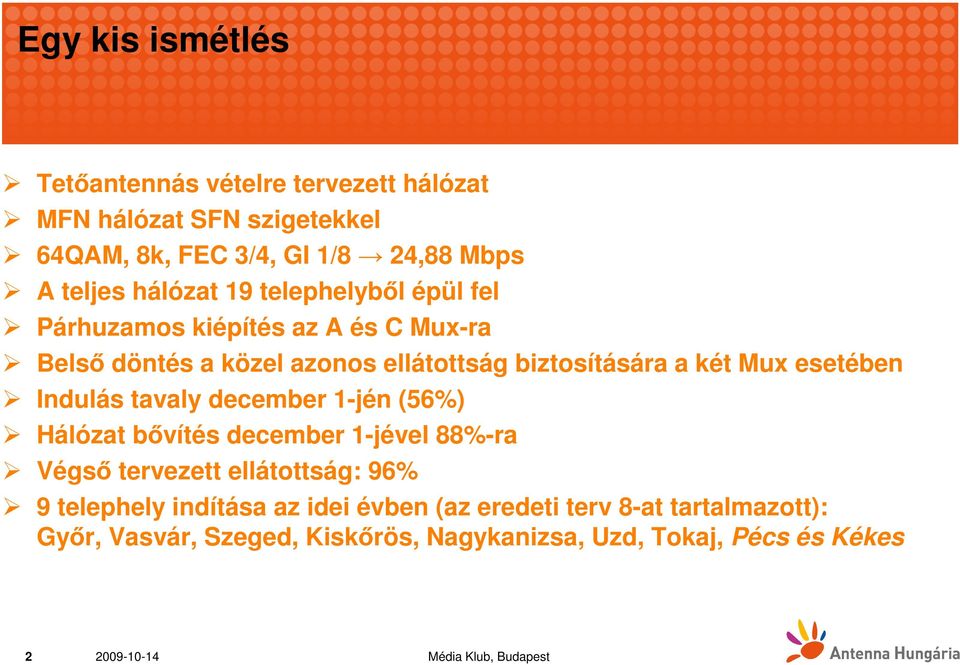

2 Egy kis ismétlés Tetıantennás vételre tervezett hálózat MFN hálózat SFN szigetekkel 64QAM, 8k, FEC 3/4, GI 1/8 24,88 Mbps A teljes hálózat 19 telephelybıl épül fel Párhuzamos kiépítés az A és C Mux-ra Belsı döntés a közel azonos ellátottság biztosítására a két Mux esetében Indulás tavaly december 1-jén (56%) Hálózat bıvítés december 1-jével 88%-ra Végsı tervezett ellátottság: 96% 9 telephely indítása az idei évben (az eredeti terv 8-at tartalmazott): Gyır, Vasvár, Szeged, Kiskırös, Nagykanizsa, Uzd, Tokaj, Pécs és Kékes 2

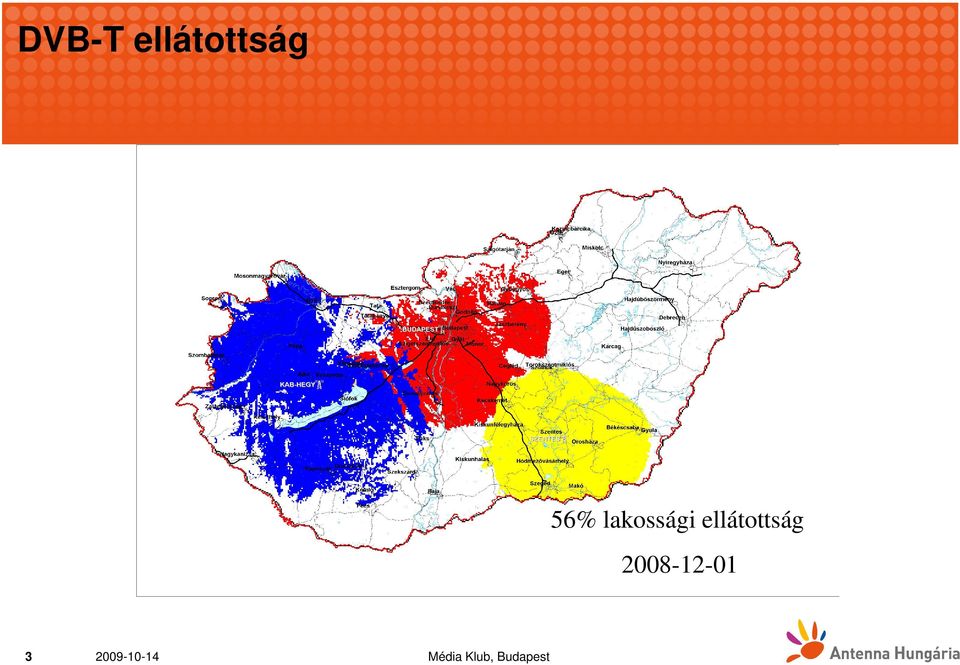

3 DVB-T ellátottság 56% lakossági ellátottság

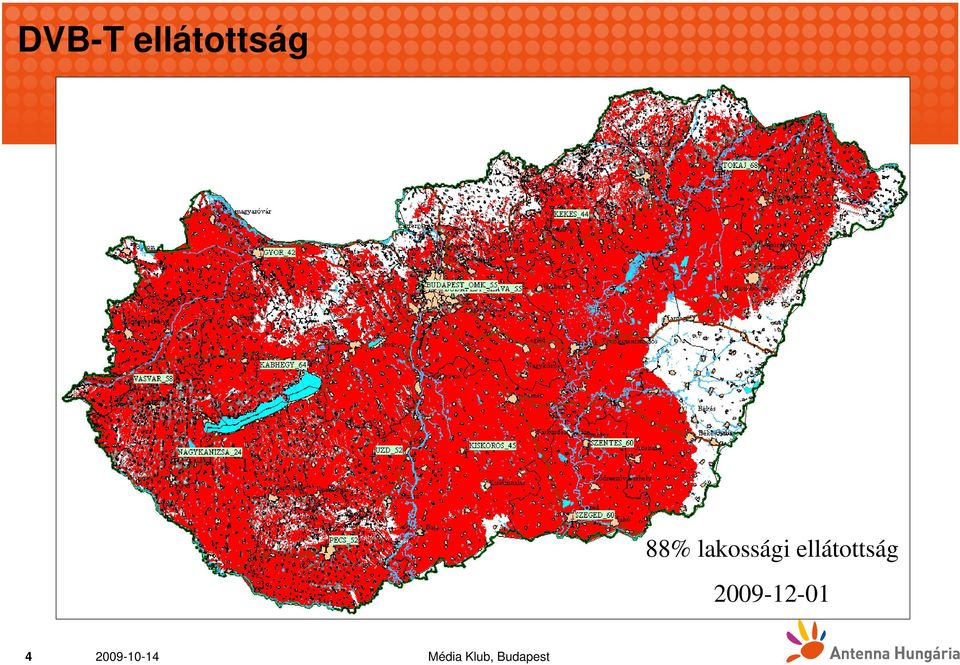

4 DVB-T ellátottság 88% lakossági ellátottság

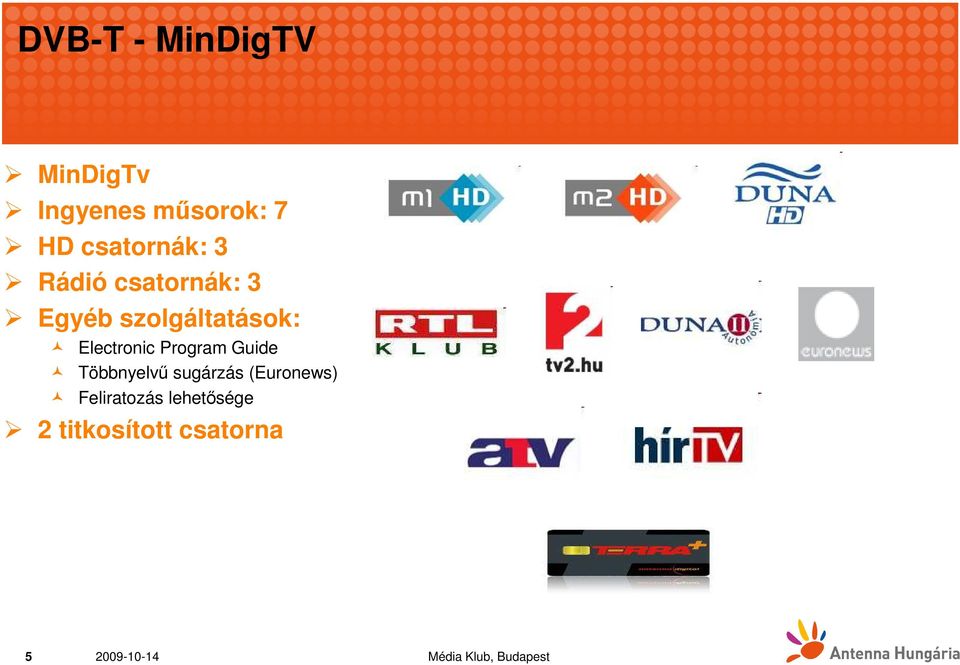

5 DVB-T - MinDigTV MinDigTv Ingyenes mősorok: 7 HD csatornák: 3 Rádió csatornák: 3 Egyéb szolgáltatások: Electronic Program Guide Többnyelvő sugárzás (Euronews) Feliratozás lehetısége 2 titkosított csatorna 5

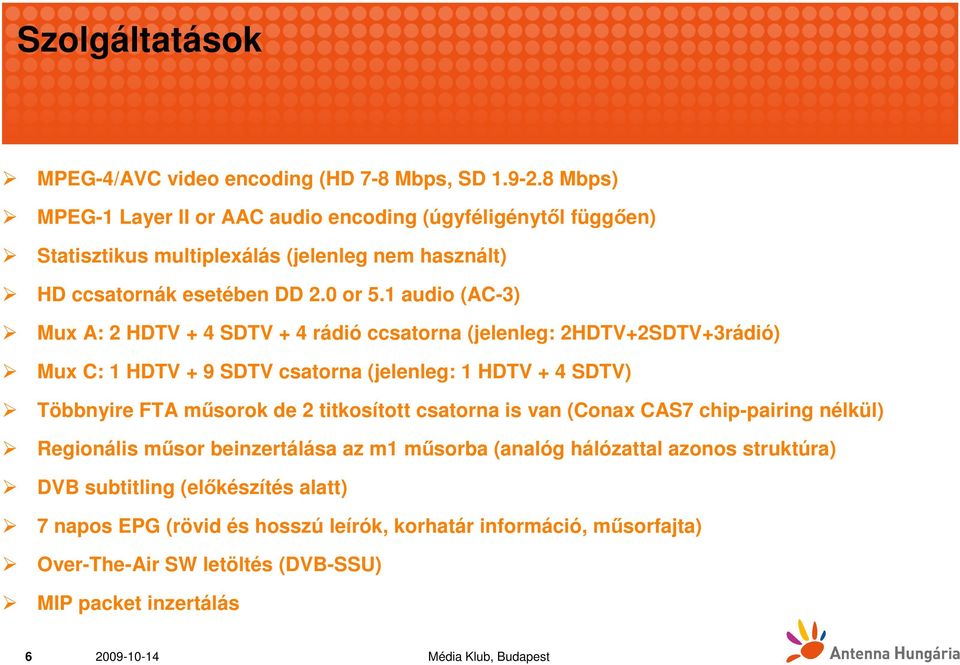

6 Szolgáltatások MPEG-4/AVC video encoding (HD 7-8 Mbps, SD Mbps) MPEG-1 Layer II or AAC audio encoding (úgyféligénytıl függıen) Statisztikus multiplexálás (jelenleg nem használt) HD ccsatornák esetében DD 2.0 or 5.1 audio (AC-3) Mux A: 2 HDTV + 4 SDTV + 4 rádió ccsatorna (jelenleg: 2HDTV+2SDTV+3rádió) Mux C: 1 HDTV + 9 SDTV csatorna (jelenleg: 1 HDTV + 4 SDTV) Többnyire FTA mősorok de 2 titkosított csatorna is van (Conax CAS7 chip-pairing nélkül) Regionális mősor beinzertálása az m1 mősorba (analóg hálózattal azonos struktúra) DVB subtitling (elıkészítés alatt) 7 napos EPG (rövid és hosszú leírók, korhatár információ, mősorfajta) Over-The-Air SW letöltés (DVB-SSU) MIP packet inzertálás 6

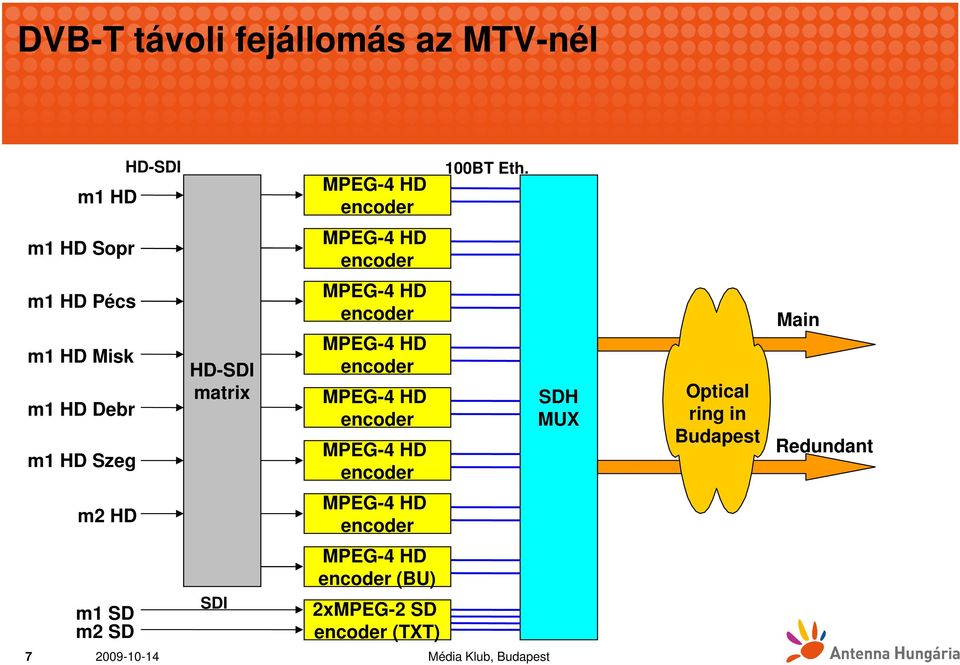

7 DVB-T távoli fejállomás az MTV-nél m1 HD HD-SDI 100BT Eth. m1 HD Sopr m1 HD Pécs m1 HD Misk m1 HD Debr m1 HD Szeg HD-SDI matrix SDH MUX Optical ring in Budapest Main Redundant m2 HD m1 SD m2 SD SDI (BU) 2xMPEG-2 SD (TXT) 7

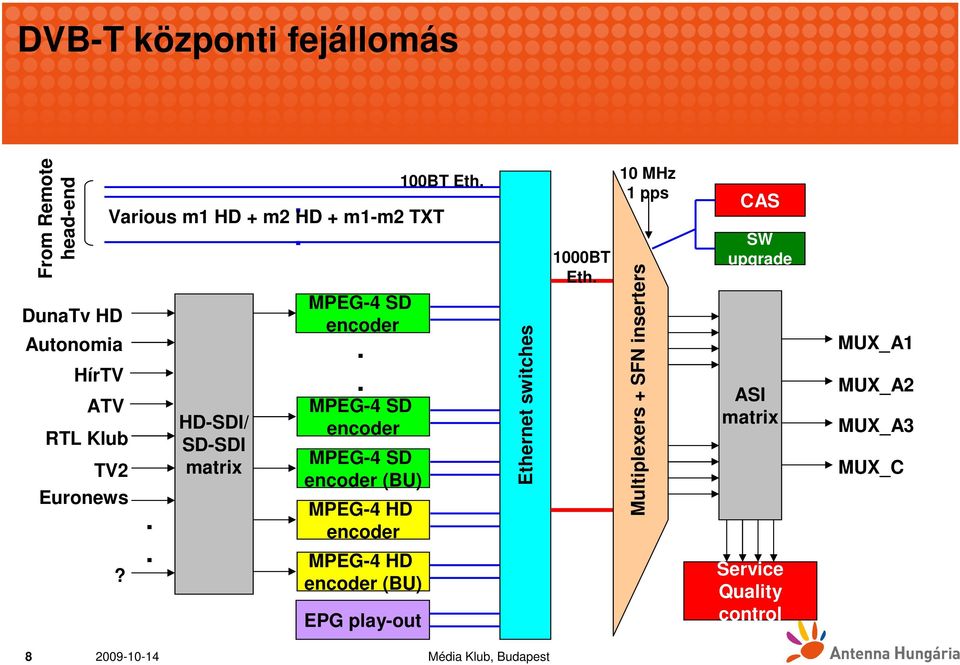

8 DVB-T központi fejállomás From Remote head-end DunaTv HD Autonomia HírTV ATV RTL Klub TV2 Euronews?.. HD-SDI/ SD-SDI matrix MPEG-4 SD.. MPEG-4 SD MPEG-4 SD (BU) (BU) 100BT Eth. Various m1 HD + m2 HD + m1-m2 TXT.. EPG play-out Ethernet switches 1000BT Eth. 10 MHz 1 pps Multiplexers + SFN inserters CAS SW upgrade ASI matrix Service Quality control MUX_A1 MUX_A2 MUX_A3 MUX_C 8

9 DVB-T regionális fejállomás SFN körzetben GPS signal GPS recv. 10 MHz 1 pps GPS signal Backbone MUX_A2 / MUX_A3 35 / 45 Mb/s Telco adapter Service filtering SFN adaptation MUX_A 24,88 Mb/s ASI ASI ASI GPS recv. 10 MHz 1 pps SFN DVB-T transmitter Telco adapter Backbone MUX_A2 in western OTH ring MUX_A3 in eastern OTH ring To other transmitter sites within SFN block 9

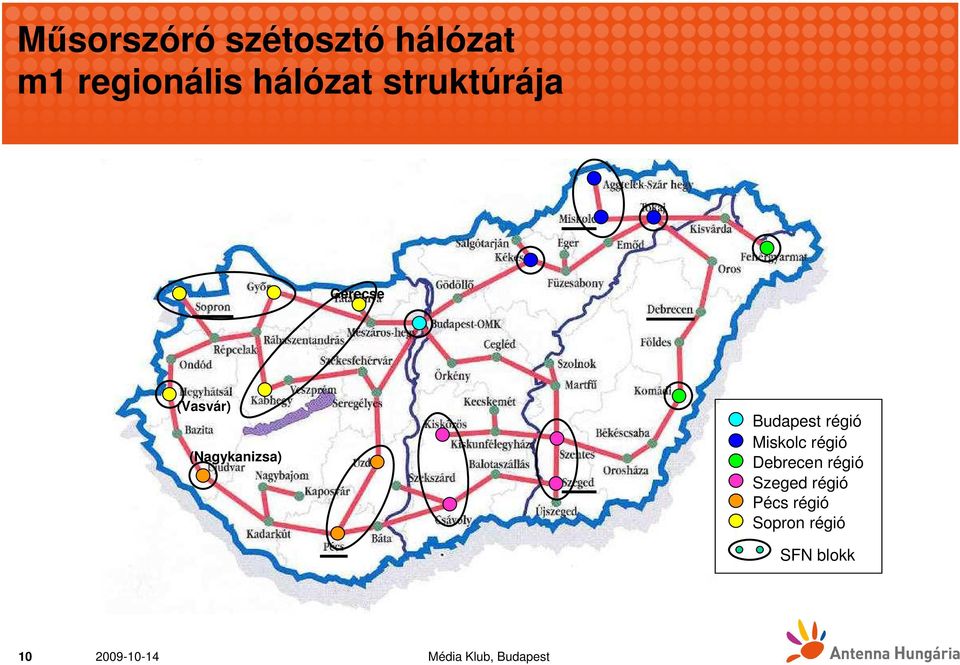

10 Mősorszóró szétosztó hálózat m1 regionális hálózat struktúrája Gerecse (Vasvár) (Nagykanizsa) Budapest régió Miskolc régió Debrecen régió Szeged régió Pécs régió Sopron régió SFN blokk 10

11 Adóberendezések Nagyteljesítményő folyadékhőtéső adóberendezések Teljesítmények: 1,8 kw 5 kw 1+1, N+1 vagy Double Drive tartalékolás a telephely fontosságától függıen A adóteljesítmények a végsı, korlátozások nélküli állapotra lettek tervezve minden telephelyen Minden adóberendezés UPS-t tartalmaz a meghajtó hosszú bootolási idejének kiküszöbölésére A telepítéseket az AH szerviz csoportjai végzik Minden telephely távfelügyelt a Hálózatirányítási Központból Minden adóberendezés folyamatosan monitorozott (Power, SFN Synchron, MER, ETR-290 hibák) 11

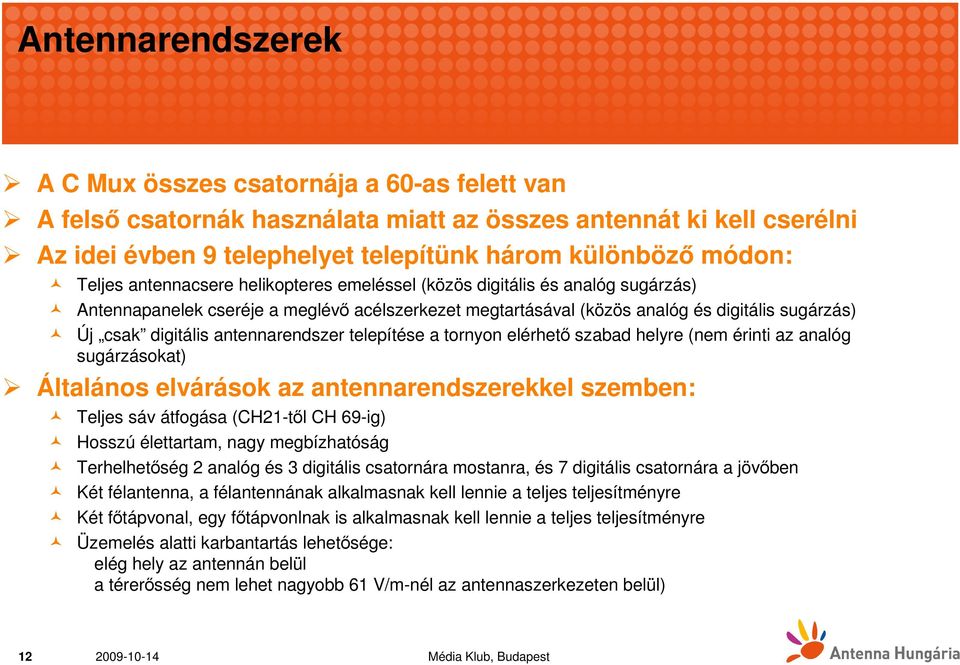

12 Antennarendszerek A C Mux összes csatornája a 60-as felett van A felsı csatornák használata miatt az összes antennát ki kell cserélni Az idei évben 9 telephelyet telepítünk három különbözı módon: Teljes antennacsere helikopteres emeléssel (közös digitális és analóg sugárzás) Antennapanelek cseréje a meglévı acélszerkezet megtartásával (közös analóg és digitális sugárzás) Új csak digitális antennarendszer telepítése a tornyon elérhetı szabad helyre (nem érinti az analóg sugárzásokat) Általános elvárások az antennarendszerekkel szemben: Teljes sáv átfogása (CH21-tıl CH 69-ig) Hosszú élettartam, nagy megbízhatóság Terhelhetıség 2 analóg és 3 digitális csatornára mostanra, és 7 digitális csatornára a jövıben Két félantenna, a félantennának alkalmasnak kell lennie a teljes teljesítményre Két fıtápvonal, egy fıtápvonlnak is alkalmasnak kell lennie a teljes teljesítményre Üzemelés alatti karbantartás lehetısége: elég hely az antennán belül a térerısség nem lehet nagyobb 61 V/m-nél az antennaszerkezeten belül) 12

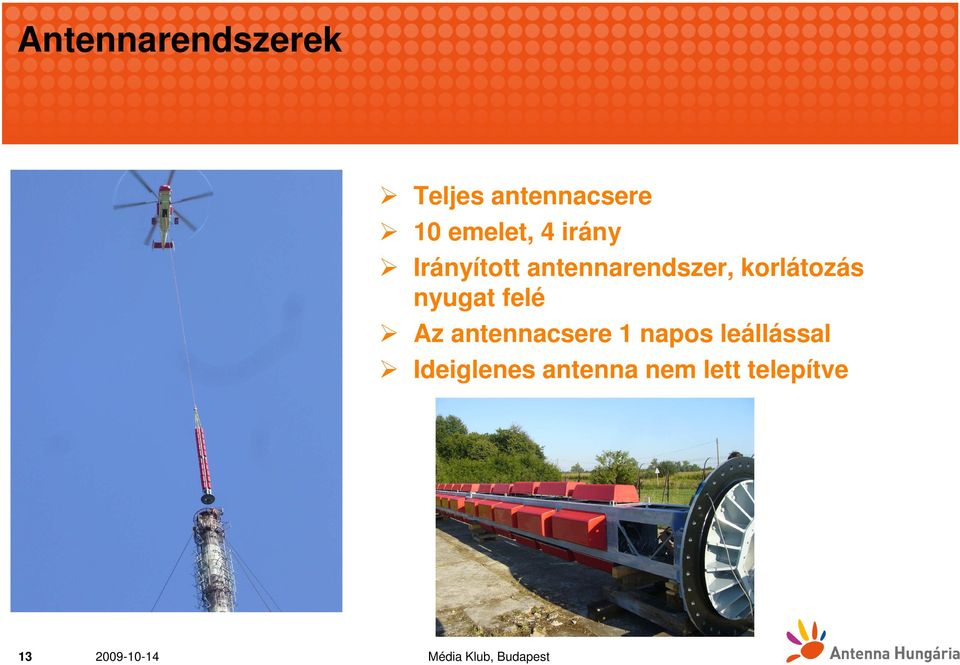

13 Antennarendszerek Teljes antennacsere 10 emelet, 4 irány Irányított antennarendszer, korlátozás nyugat felé Az antennacsere 1 napos leállással Ideiglenes antenna nem lett telepítve 13

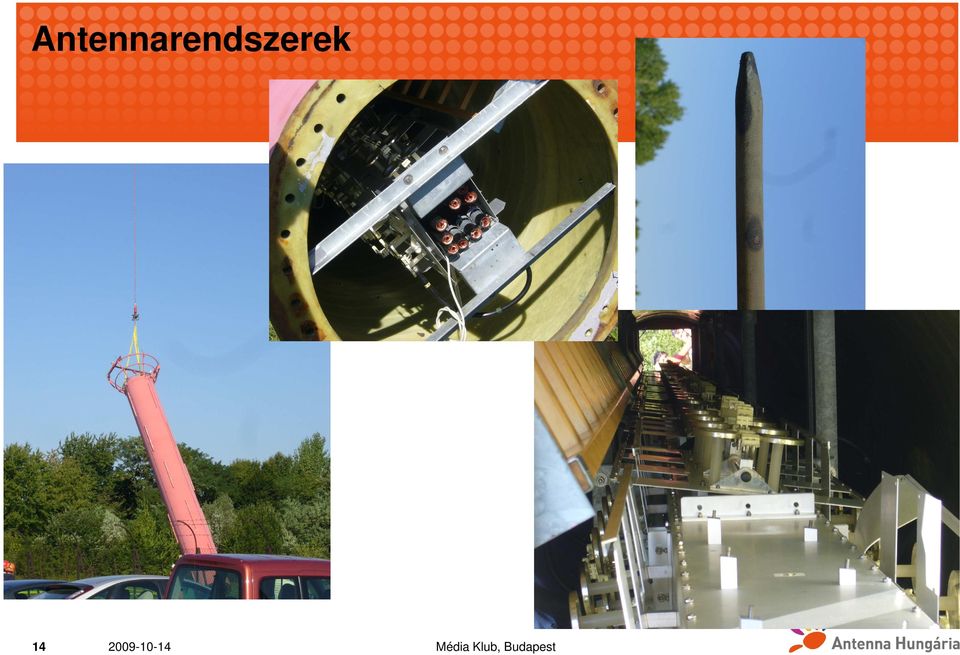

14 Antennarendszerek 14

15 Antennarendszerek Meglévı acélszerkezet, de új panelek, kábelek, elosztók 8 emelet, 4 irány Irányított antennarendszer, korlátozás dél felé Olcsóbb mint a teljes antennarendszer cseréje, de hosszabb idıt vesz igénybe Az átépítés ideje alatt ideiglenes antenna biztosította a sugárzást 15

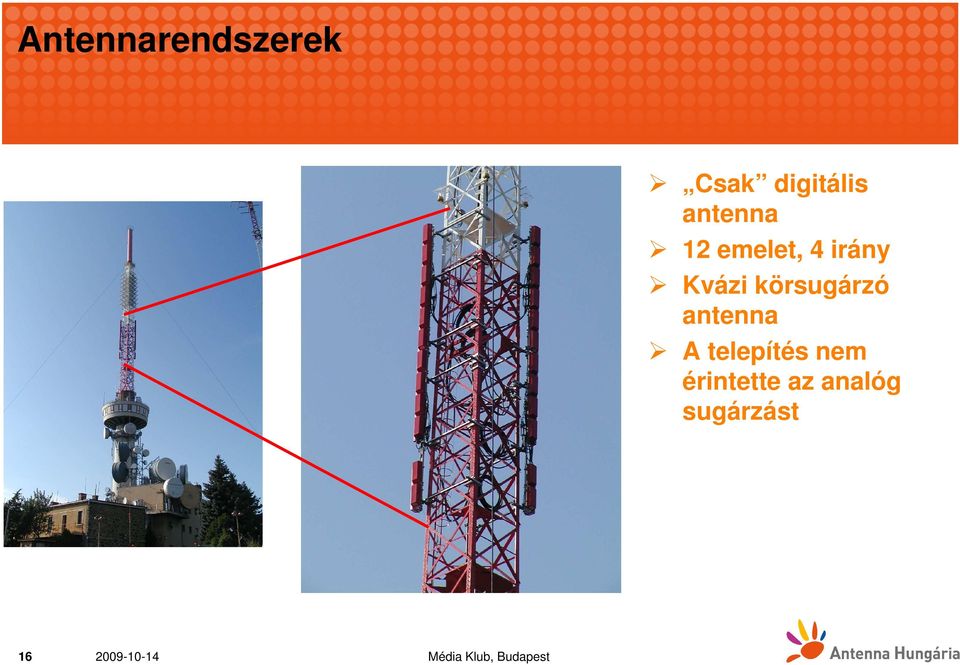

16 Antennarendszerek Csak digitális antenna 12 emelet, 4 irány Kvázi körsugárzó antenna A telepítés nem érintette az analóg sugárzást 16

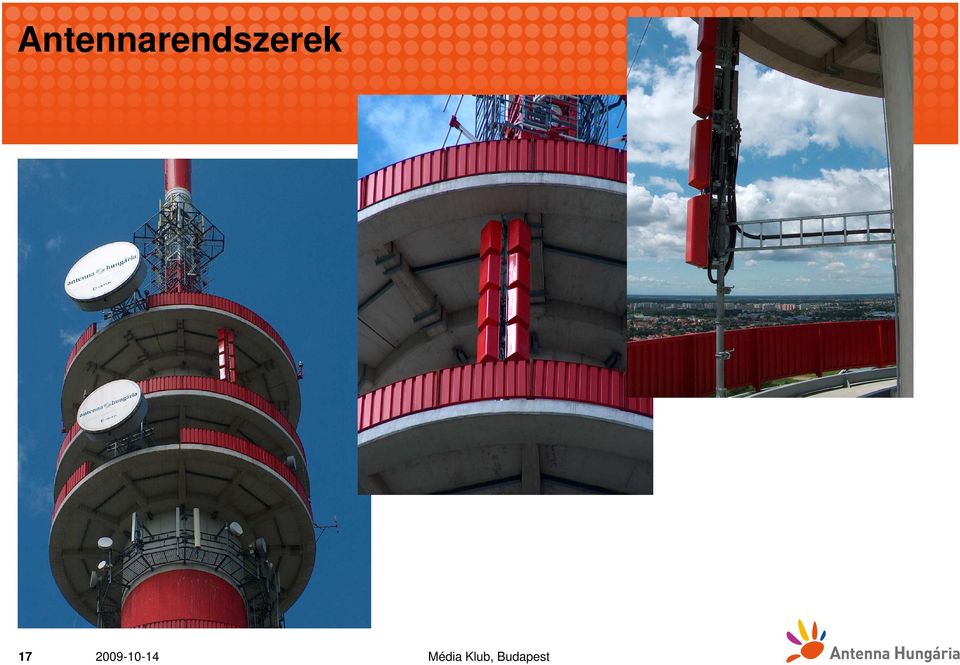

17 Antennarendszerek 17

18 STB és IDTV Nyílt piac a vevıkészülékek számára Az AH elkészítette a specifikációt a magyar digitális sugárzás vételéhez A specifikáció tartalmazza az összes nélkülözhetetlen paramétert, ami garantálja a nézık számára, hogy a készülék az elvárt módon képes venni a magyar DVB-T sugárzást és SD video tömörítés MPEG-1 Layer II és AAC audio tömörítés AC-3 audio pass-trough kimenet Több hangcsatorna Magyar karakterkészlet helyes kezelése (menüben, EPG-ben, Teletextnél) DVB-SSU lehetısége Szülıi zár AFD képesség (a korhatár információk helyes kezelése) LCN lehetısége a jövıben (elıkészítés alatt) A specifikáció mellett elıkészítés alatt van egy Alkalmazási útmutató valamint olyan minta TS-k amellyel a készülékgyártók és a tesztelést végzık könnyen tesztelhetik a készülékeket és ez garantálja a megfelelı mőködést (folyamatban) 18

19 Köszönöm a figyelmet! Árki Zsolt arkizs@ahrt.hu
