1 Létesítménymérnök Levelező MFEFB51L04 Dr. Szemes Péter Tamás EA Objektumvédelem, Kockázatelemzés, Kamera és Beléptető rendszerek

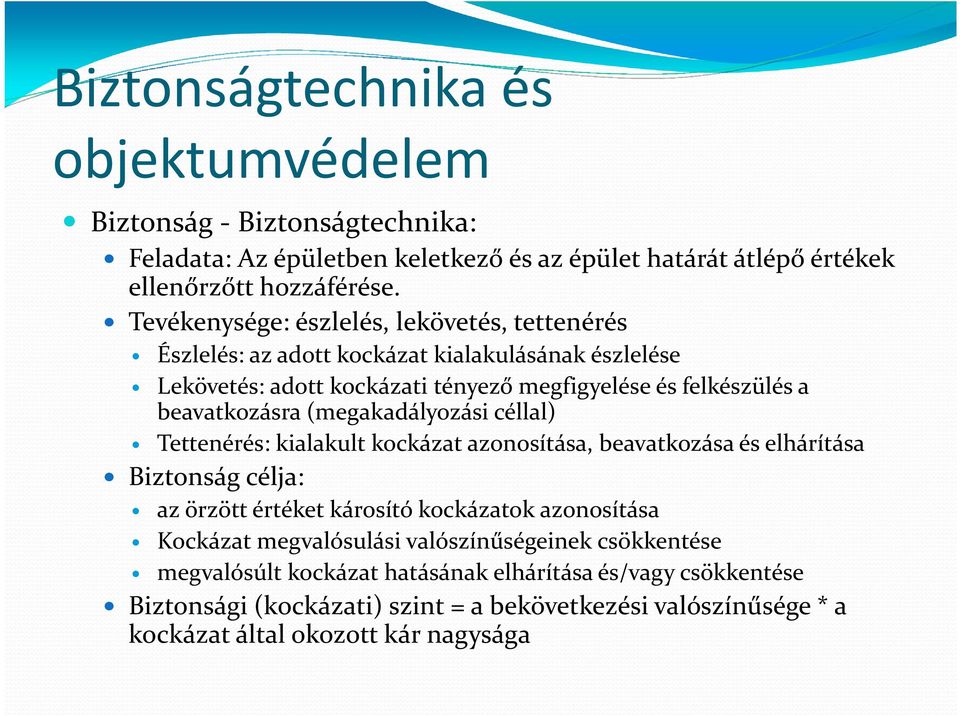

2 Biztonságtechnika és objektumvédelem Biztonság - Biztonságtechnika: Feladata: Az épületben keletkező és az épület határát átlépő értékek ellenőrzőtt hozzáférése. Tevékenysége: észlelés, lekövetés, tettenérés Észlelés: az adott kockázat kialakulásának észlelése Lekövetés: adott kockázati tényező megfigyelése és felkészülés a beavatkozásra (megakadályozási céllal) Tettenérés: kialakult kockázat azonosítása, beavatkozása és elhárítása Biztonság célja: az örzött értéket károsító kockázatok azonosítása Kockázat megvalósulási valószínűségeinek csökkentése megvalósúlt kockázat hatásának elhárítása és/vagy csökkentése Biztonsági (kockázati) szint = a bekövetkezési valószínűsége * a kockázat által okozott kár nagysága

3 Biztonságtechnika és objektumvédelem II. Biztonságtechnika: A biztonsági feladatot megvalósító technikai eszközök összessége. Szintek: fizikai (F): rácsok, zárak, nyílászárók, reteszek elektronikus (E): érzékelők, keritésvédelem, zárak informatikai (I): jogosultság kezelés, naplók, hálózati elemek személyi (Sz): személy vagy vagyonőr, alkalmazott (jogok és kötelezettségek) biztosítási (Bi): természeti katasztrófák, szolgáltatói kimaradások, személyi és üzemi balesetek. Technológiák: behatolásvédelem (F), riasztástechnika (E), beléptető és azonosító rendszerek (F-E-I), videó megfigyelő rendszerek (E-I), áruvédelmi rendszerek (F-E-I)

4 Objektumvédelem Adott objektum értékeinek védelme, üzemszerű működésének fenntartása. Értékek: Személyek: operatív, döntéshozó, kiskorú, idős,... Tárgyak: berendezések, értéktárgyak, gépjármű, stb. Energiahordozók: erőművek, vegyiművek, tárolók Információk: nyomtatott vagy elektronikus

5 Objektumvédelem - Kockáztelemzés Kockázatelemzés Alaptörvények: Kapcsolati törvény: ember-környezet-objektum-értékek kompexitásának és integritásának vizsgálata. Kockázatok (balesetek) bekövetkezésének elsozlása 85% emberi vagy szervezési hiba alapján 10% technikai-működési hiba 5% ismeretlen, vagy meghatározhatatlan eredetű Biztonság tervezése Teljes biztonságot megvalósítani nem lehet. Biztonsági tevékenységek, vagy biztonságtechnikai eszközök eltérő hatékonysággal működnek egy adott kockázattal szembe. Egy adott biztonsági szint megvalósítása társadalmi határköltség kritériummal rendelkezik. (anyagi és társadalmi korlátok) Oksorozati törvény Baleset vagy kockázat bekövetkezése, egyidejüleg ható problémaszituáció eredményeképpen történik. Forrás: Dr. Kiss Sándor, Biztonságtechnika Alapjaz, ZMNE, 2004

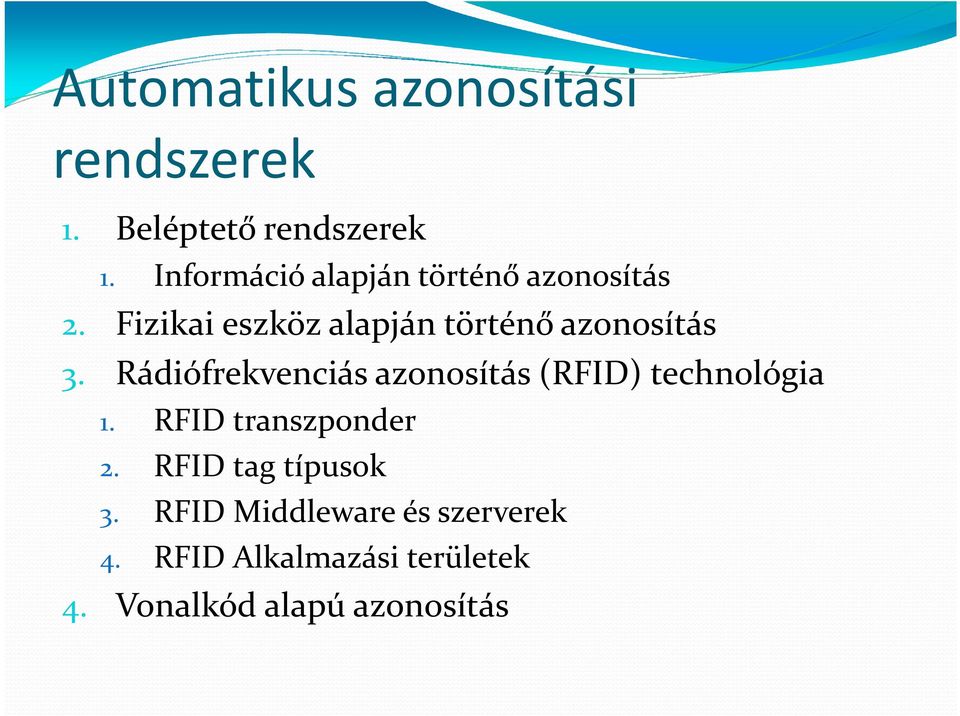

6 Automatikus azonosítási rendszerek 1. Beléptető rendszerek 1. Információ alapján történő azonosítás 2. Fizikai eszköz alapján történő azonosítás 3. Rádiófrekvenciás azonosítás (RFID) technológia 1. RFID transzponder 2. RFID tag típusok 3. RFID Middleware és szerverek 4. RFID Alkalmazási területek 4. Vonalkód alapú azonosítás

7 RFID belső felépítése

8 RFID Tag típusok Működési frekvencia szerint Olvasási távolság szerint Energiaellátás módja szerint Végezhető művelet szerint 125 khz 13,56 MHz Contactless <5cm Passzív Gyárilag programozott Proximity 5-50cm Aktív Egyszer írható 430 MHz Hands free 0,5-2m Szemi-passzív (BAP, Battery Assisted Passive) Átírható MHz (UHF) Long range >2m Írható/olvasható

9 Vonalkód alapú azonosítás Vonalkód QR kód

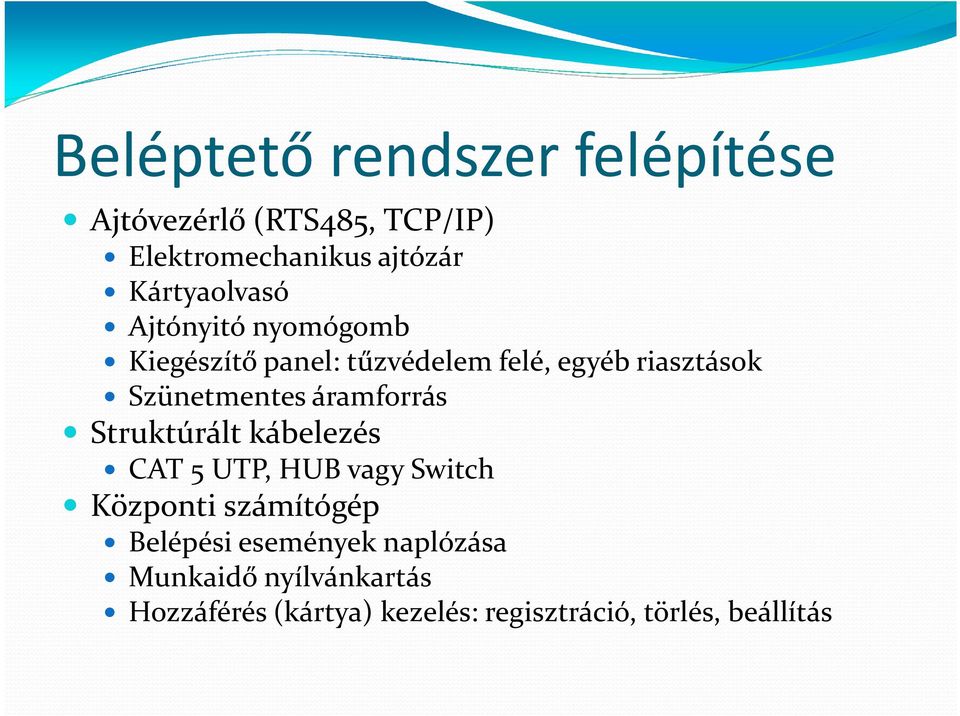

10 Beléptető rendszer felépítése Ajtóvezérlő (RTS485, TCP/IP) Elektromechanikus ajtózár Kártyaolvasó Ajtónyitó nyomógomb Kiegészítő panel: tűzvédelem felé, egyéb riasztások Szünetmentes áramforrás Struktúrált kábelezés CAT 5 UTP, HUB vagy Switch Központi számítógép Belépési események naplózása Munkaidő nyílvánkartás Hozzáférés (kártya) kezelés: regisztráció, törlés, beállítás

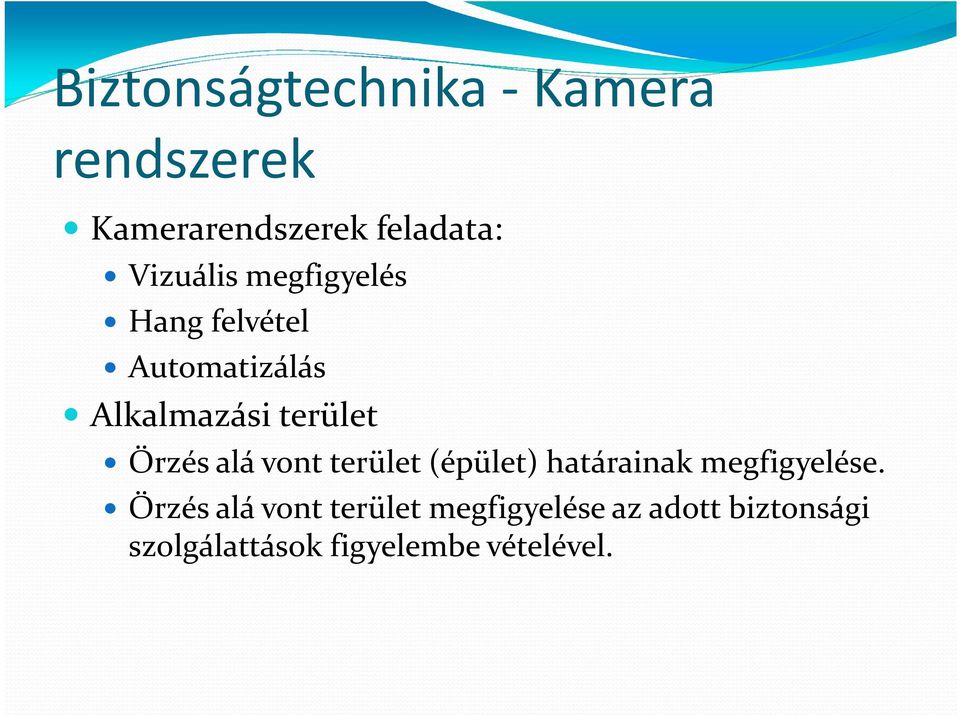

11 Biztonságtechnika -Kamera rendszerek Kamerarendszerek feladata: Vizuális megfigyelés Hang felvétel Automatizálás Alkalmazási terület Őrzés alá vont terület (épület) határainak megfigyelése. Őrzés alá vont terület megfigyelése az adott biztonsági szolgálattások figyelembe vételével.

12 Kamera rendszer telepítése Kamera rendszer telepítését mindig megelőzi egy tervezési folyamat Kockázatelemzés lehetséges kockázatok és események megfigyelése. Műszaki tervezés: biztonsági szolgáltatások, feladatok meghatározása, felbontások, üzemórák száma, adatok tárolása Kamera kiválasztás: nappali és/vagy esti működés, megvilágitás (természetes és mesterséges), felbontás, optika megválasztása (részletgazdagság) Optika: fókusztávolság, appertúra (rekesz), látószög

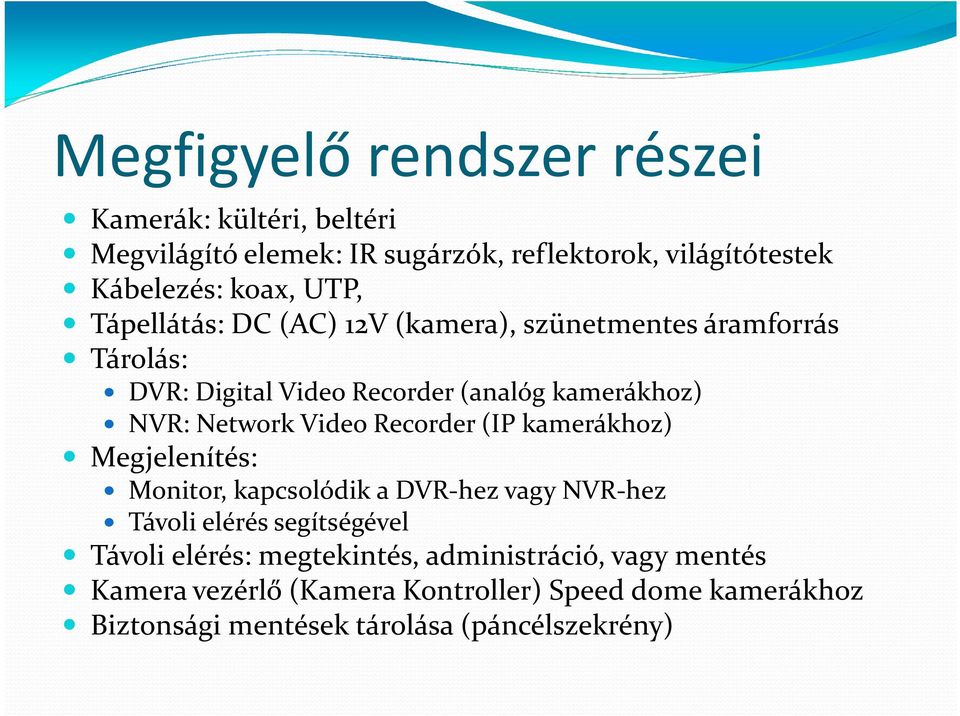

13 Megfigyelő rendszer részei Kamerák: kültéri, beltéri Megvilágító elemek: IR sugárzók, reflektorok, világítótestek Kábelezés: koax, UTP, Tápellátás: DC (AC) 12V (kamera), szünetmentes áramforrás Tárolás: DVR: Digital Video Recorder (analóg kamerákhoz) NVR: Network Video Recorder (IP kamerákhoz) Megjelenítés: Monitor, kapcsolódik a DVR-hez vagy NVR-hez Távoli elérés segítségével Távoli elérés: megtekintés, administráció, vagy mentés Kamera vezérlő (Kamera Kontroller) Speed dome kamerákhoz Biztonsági mentések tárolása (páncélszekrény)

14 Kamera telepítés Megvilágítás összefügg a működési napszakokkal Természetes Napfény Mesterséges: - Épületvilágítás, vezérelt megvilágítások (reflektorok) Megvilágítás tartománya: látható fény, Infravörös (LED) Képalkotó szenzorok (kamera) CCD drágább, de jobb dinamikával rendelkezik (pl. ellenfény!) CMOS olcsóbb, beltéri használatra (webkamera)

15 Kamerák Kültéri vagy beltéri Megvilágítás nélküli vagy IR LED-del felszerelt (zsenlámpa hatás!) Kompakt (objektívvel szerelt!), box vagy dome kamerák Speciális kamerák Speed-dome kamerák. A kamera mozgatható, az objektív zoom állítható Csatlakozási felület: Compzit jel, koax, UTP (Balun kell!) IP kamera (UTP kábelen, TCP/IP protokoll, RTP, JPEG, MPEG ) SD-HDI szabvány: digitális, HD 720p és 1080i (30-60 fps!), koax kábelen, kb 1,5 Gbit/sec

16 Kamerák Felbontások: Analóg: 640 sor, 700 sor QVGA: 320x240, D1: 720 x 512 HD felbontások (1, 2, 3 Mpixeles kamerák): 1280x720, 1920x1080 (full HD)

17 Tároló eszközök DVR: Digital Video Recorder Csatornaszám: 2, 4, 8, 16, 32 Képrögzítési sebesség: 25, 50, 100 fps (kép/mp) (teljes csatornaszámra vonatkozik!) Digitális IO csatornákkal: Digitális bemenet: kézi riasztás, tűzjelzés, vagyonvédelem, ajtónyitás érzékelés Digitális kimenet: sziréna, fényjelző Távoli elérés: web felület, okostelefon segítségével: Android, ios, saját kliens (Windows kompatibilis) NVR: Network Video Recorder Hasonló szolgáltatsok, mint a DVR-nél

18 Kábelezés kérdése: Koax kábel: hagyományos technológia, csak video jel továbbításra, kameránként kell kábelezni!, tápellátást, kamera vezérlést külön kábelezéssel kell megoldani. UTP kábel (CAT 5e, 2 x 4 sodort érpár) Video jel, táp és vezérlés továbbítására alkalmas a kábel! A koax (kompozit) jelet külön kell illeszteni a kábel két végén (Balun) IP kamerák alkalmazása esetén nem kell újra kábelezni! Mác TCP/IP szolgáltatás is továbbítható a kábelen. A topológiára ügyelni kell, mert az IP kamerák gyorsan elfogyasztják a sávszélességet. Digitális továbbításból adódó időkésések.

19 Telepítés javasolt menete I. Objektum, épület belső és külső felmérése: belterek méreteinek meghatározása Kültér méretei: parkoló, udvar, kert, Objektumok, ami takarást okozhatnak: bokrok, fák, építkezés, parkoló autó Felhasználói igények felmérése Megfigyelés tárgyai: tárgyak, emberek, gépjárművek Megfigyelt mozgások (átjárók, kapuk) Megfigyelés időtartama: nappal, munkaidőben, este Időjárási körülmények: vihar, hó, fagy

20 Telepítés javasolt menete II. Szükséges biztonságtechnikai eszközök megválasztása. Kompatibilitás, helyigény, szerelhetőség Kivitelezés: Kábelezés, szerelvényezés Kamerák, optikák beállítása Tesztelés, beállítás: Tesztüzem: risztási események észlelésének tesztelése. (kockázatelemzés szerint) Távoli elérés tesztelése. (Internetes biztonság!) Jelszavak beállítása! Feszültség kimaradás (szünetmentes áramforrások) tesztelése.

21 Etikai-jogi kérdések A kamera rendszer nem _bizonyítékot_ tárol, hanem a bizonyítási eljáráshoz szolgáltat adatot! Vagyis a megfelelő szakértőnek kell átadni a felvételeket, amely jogosult bizonyítékot készíteni. A végső döntés a bíró (bíróság) kezében van, hogy elfogadja-e a szakértő által készített bizonyítékot. Kamera felvételek, 72 óráig tárolhatóak, kivéve, hogyha bizonyítási eljáráshoz szükségesek. Ebben az esetben érdemes a leghamarabb átadni a bizonyitékot a szakértőnek vagy a rendörségnek. A megfigyelő rendszer úgy kell kialakítani, hogy a biztonsági szolgálat emberei hozzá tudjanak férni.
