1 Gratulálunk a LUXCAM PTZ kamera megvásárlásához! HU EN IT FR DE ES LUXCAM Felhasználói kézikönyv Ez a kézikönyv a szerzői jog által védett privát információt tartalmaz. Minden jog fenntartva. Copyright 2015 Luxcam S.A.

2 TARTALOMJEGYZÉK KÉSZÜLÉKÁBRA A DOBOZ TARTALMA RENDSZER KÖVETELMÉNYEK A KÉSZÜLÉK JELLEMZŐI A KÉSZÜLÉK ÜZEMBE HELYEZÉSE A SZOFTVER INSTALLÁLÁSA MŰSZAKI ADATOK

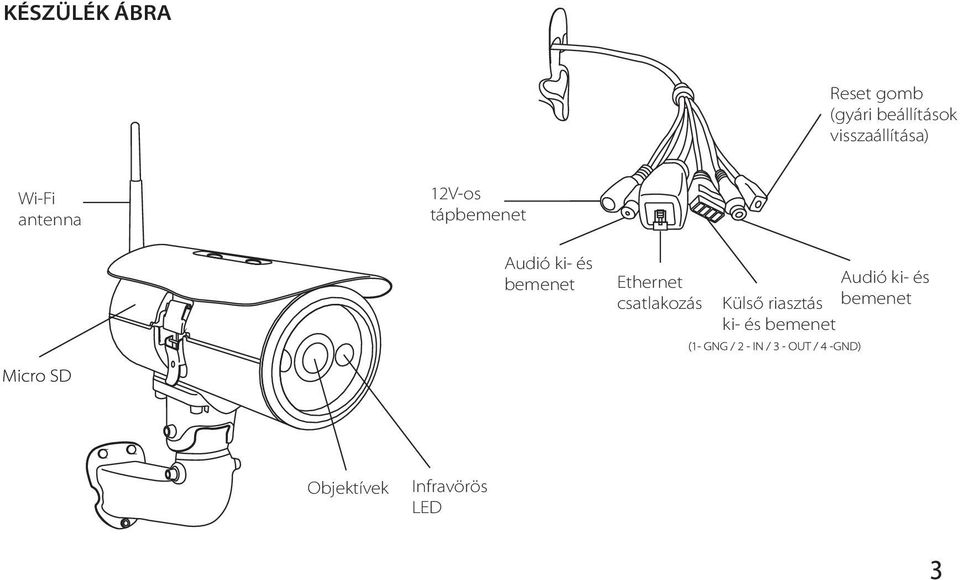

3 KÉSZÜLÉK ÁBRA Reset gomb (gyári beállítások visszaállítása) Wi-Fi antenna 12V-os tápbemenet Audió ki- és bemenet Ethernet csatlakozás Audió ki- és Külső riasztás bemenet ki- és bemenet Objektívek Infravörös LED

4 A DOBOZ TARTALMA Kérjük óvatosan csomagolja ki a kamerát! Az elektronikus alkatrészek a nem megfelelő kezelés vagy ütődés következtében megrongálódhatnak. A doboz az alábbiakat tartalmazza. Ha ezek közül bármi hiányzik vagy sérült, kérjük azonnal forduljon kereskedőjéhez! 1.1. A doboz tartalma -Felhő alapú IP kamera -Ethernet kábel -12V-os tápegység -Gyors telepítési útmutató -Rögzítő és összeszerelő készlet -Wi-Fi antenna Megjegyzés: kérjük, csak a mellékelt töltőt használja, más töltő használata megrongálhatja kameráját! 4

5 RENDSZER KÖVETELMÉNYEK Okostelefon /Táblagép: Támogatott böngésző: - ios 5.0 vagy újabb; - Android 2.1 vagy újabb; - Internet Explorer 7 vagy újabb; - Firefox 3.5 vagy újabb; - Safari 4 és Chrome 8.0 vagy újabb; 10/100 mbps sebességű internethez kapcsolódó Ethernet vagy Wi-Fi hálózat (az internet távoli eléréséhez) 5

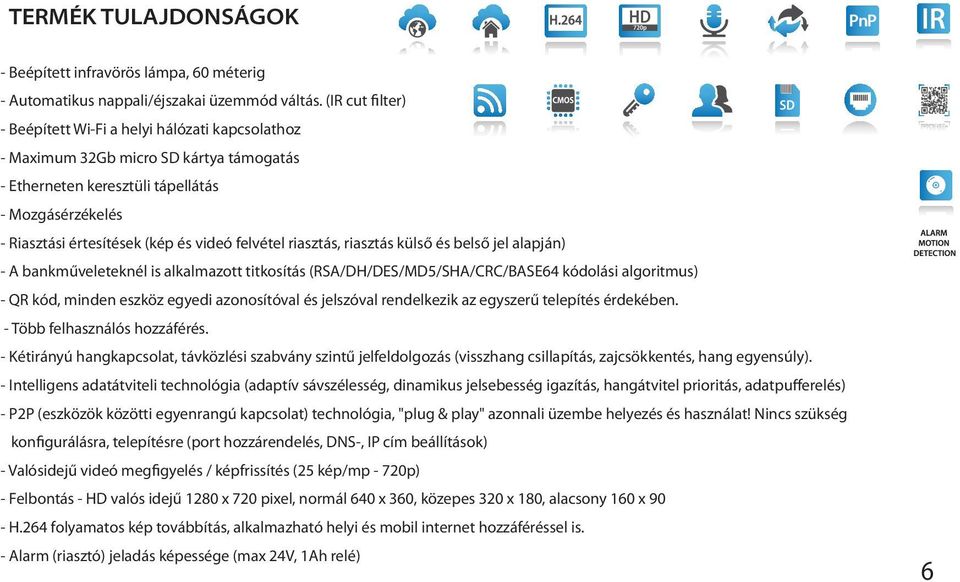

6 TERMÉK TULAJDONSÁGOK HD 720p P n P IR - Beépített infravörös lámpa, 60 méterig - Automatikus nappali/éjszakai üzemmód váltás. (IR cut filter) SD - Beépített Wi-Fi a helyi hálózati kapcsolathoz - Maximum 32Gb micro SD kártya támogatás - Etherneten keresztüli tápellátás - Mozgásérzékelés - Riasztási értesítések (kép és videó felvétel riasztás, riasztás külső és belső jel alapján) - A bankműveleteknél is alkalmazott titkosítás (RSA/DH/DES/MD5/SHA/CRC/BASE64 kódolási algoritmus) - QR kód, minden eszköz egyedi azonosítóval és jelszóval rendelkezik az egyszerű telepítés érdekében. - Több felhasználós hozzáférés. - Kétirányú hangkapcsolat, távközlési szabvány szintű jelfeldolgozás (visszhang csillapítás, zajcsökkentés, hang egyensúly). - Intelligens adatátviteli technológia (adaptív sávszélesség, dinamikus jelsebesség igazítás, hangátvitel prioritás, adatpufferelés) - P2P (eszközök közötti egyenrangú kapcsolat) technológia, "plug & play" azonnali üzembe helyezés és használat! Nincs szükség konfigurálásra, telepítésre (port hozzárendelés, DNS-, IP cím beállítások) - Valósidejű videó megfigyelés / képfrissítés (25 kép/mp - 720p) - Felbontás - HD valós idejű 1280 x 720 pixel, normál 640 x 360, közepes 320 x 180, alacsony 160 x 90 - H.264 folyamatos kép továbbítás, alkalmazható helyi és mobil internet hozzáféréssel is. - Alarm (riasztó) jeladás képessége (max 24V, 1Ah relé) 6

7 A RÖGZÍTŐ INSTALLÁLÁSA A CSOMAG TARTALMA: - Fő rögzítő elem - Állítható forgó fej - Csavarok A) Válassza ki a megfelelő helyet (fal vagy mennyezet)! B) Illessze a rögzítőt a falhoz vagy a mennyezethez és rögzítse a mellékelt csavarokkal! 7

8 A KÉSZÜLÉK ÜZEMBE HELYEZÉSE Kapcsolja be a kamerát, csatlakoztassa az Ethernet kábelt és a Wi-Fi antennát a fenti ábrán látható módon. Várjon kb. 50 másodpercet, a megfelelő állapot jelző led három másodpercenként három felvillanással jelzi a kapcsolat állapotát. A kamera kapcsolódott a hálózathoz. A riasztás ki/bemeneti riasztási példákért keresse fel a luxcam.eu/support oldalt vagy forduljon vevőszolgálatunkhoz! 8

9 A SZOFTVER INSTALLÁLÁSA Töltse le okostelefonja vagy táblagépe segítségével a LUXCAM alkalmazást! Az okostelefon/táblagép és számítógépes szoftver alkalmazások részletes leírásához, töltse le a "A LUXCAM ALKALMAZÁS FELHASZNÁLÓI UTASÍTÁSA" dokumentumot az alábbi linkről: Számítógépes használathoz használja a "WEB APP" menüpontját! 1 - használhatja kameráját "interphone" vagy "babaőr" alkalmazásként Kacsolja be a Luxcam kamerát! Használja okostelefonját vagy táblagépét a LUXCAM alkalmazás letöltéséhez az alkalmazástárból! Csatlakoztassa okostelefonját vagy táblagépét a LUXCAM Wi-Fi hálózatához (pl. "ipc1jfiehfgdk3ik")! A LUXCAM alkalmazással szkennelje be a kamerán található QR kódot (felhasználónév: ugyanaz mint az SSID azonosító alapértelmezett jelszó: "admin")! 9

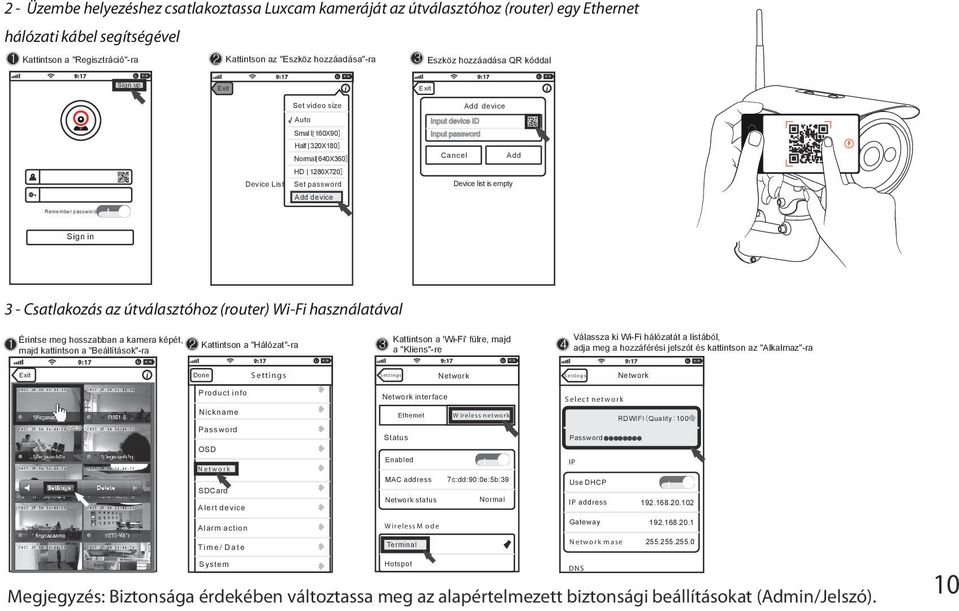

10 2 - Üzembe helyezéshez csatlakoztassa Luxcam kameráját az útválasztóhoz (router) egy Ethernet hálózati kábel segítségével 1 Kattintson a "Regisztráció"-ra 2 Kattintson az "Eszköz hozzáadása"-ra 3 Eszköz hozzáadása QR kóddal 9: 17 Sign up Exit 9: 17 Exit 9: 17 Device List Set video size Auto Smal l[ 160X90] Half [ 320X180] Normal[ 640X360] HD [ 1280X720] Set password Add device Add device Input device ID Input password Cancel Add Device list is empty Remember password Sign in 3 - Csatlakozás az útválasztóhoz (router) Wi-Fi használatával Érintse meg hosszabban a kamera képét, Kattintson a 'Wi-Fi' fülre, majd 1 2 Kattintson a "Hálózat"-ra 3 majd kattintson a "Beállítások"-ra a "Kliens"-re 9: 17 9: 17 9: 17 Exit Done S e ttin g s S e ttin g s Network Válassza ki Wi-Fi hálózatát a listából, 4 adja meg a hozzáférési jelszót és kattintson az "Alkalmaz"-ra 9: 17 S e ttin g s Network Product info Nickname Password OSD N e t w o r k SDCard Alert device Network interface Ethemet W ireless network Status Enabled MAC address 7c:dd:90:0e:5b:39 Network status Normal Select network Password IP Use DHCP IP address RDWIFI(Quality:100%) Alarm action W ire le s s M o d e Gateway T i m e / D a t e Terminal N etwork mase System Hotspot DNS Megjegyzés: Biztonsága érdekében változtassa meg az alapértelmezett biztonsági beállításokat (Admin/Jelszó). 10

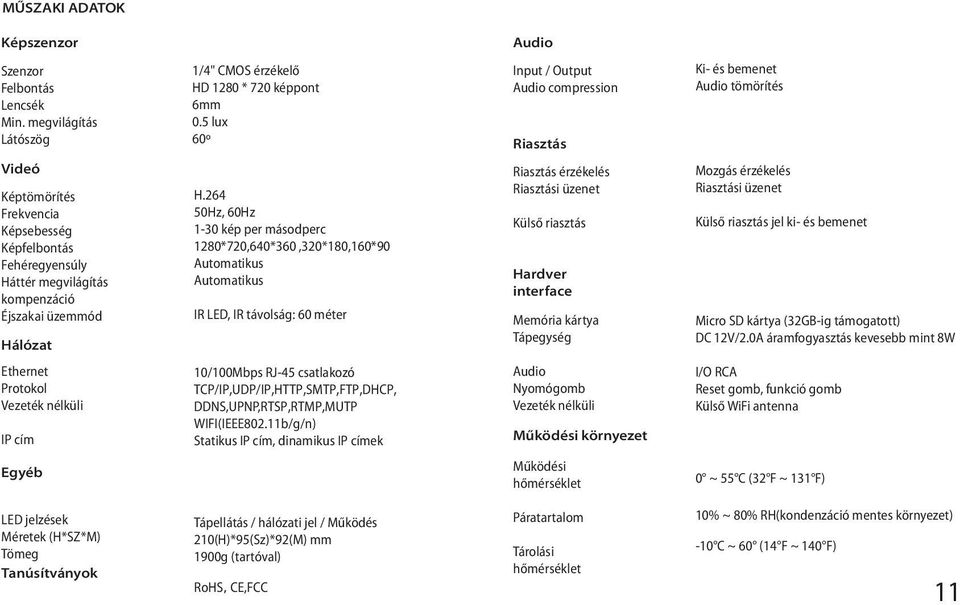

11 MŰSZAKI ADATOK Képszenzor Audio Szenzor Felbontás Lencsék Min. megvilágítás Látószög 1/4" CMOS érzékelő HD 1280 * 720 képpont 6mm 0.5 lux 60º Input / Output Audio compression Riasztás Ki- és bemenet Audio tömörítés Videó Képtömörítés Frekvencia Képsebesség Képfelbontás Fehéregyensúly Háttér megvilágítás kompenzáció Éjszakai üzemmód Hálózat H Hz, 60Hz 1-30 kép per másodperc 1280*720,640*360,320*180,160*90 Automatikus Automatikus IR LED, IR távolság: 60 méter Riasztás érzékelés Riasztási üzenet Külső riasztás Hardver interface Memória kártya Tápegység Mozgás érzékelés Riasztási üzenet Külső riasztás jel ki- és bemenet Micro SD kártya (32GB-ig támogatott) DC 12V/2.0A áramfogyasztás kevesebb mint 8W Ethernet Protokol Vezeték nélküli IP cím 10/100Mbps RJ-45 csatlakozó TCP/IP UDP/IP HTTP SMTP FTP DHCP DDNS,UPNP,RTSP RTMP MUTP WIFI(IEEE802.11b/g/n) Statikus IP cím, dinamikus IP címek Audio Nyomógomb Vezeték nélküli Működési környezet I/O RCA Reset gomb, funkció gomb Külső WiFi antenna Egyéb Működési hőmérséklet 0 ~ 55 C (32 F ~ 131 F) LED jelzések Méretek (H*SZ*M) Tömeg Tanúsítványok Tápellátás / hálózati jel / Működés 210(H)*95(Sz)*92(M) mm 1900g (tartóval) RoHS CE,FCC Páratartalom Tárolási hőmérséklet 10% ~ 80% RH(kondenzáció mentes környezet) -10 C ~ 60 (14 F ~ 140 F) 11
