1 Miért az új ecotec plus? Mert az ecotec nagy teljesítményben is megbízható. Vaillant termékismertető prezentáció ecotec plus ( kw) Termékbevezetés: március 1. Fűtés Meleg víz Megújuló energiák

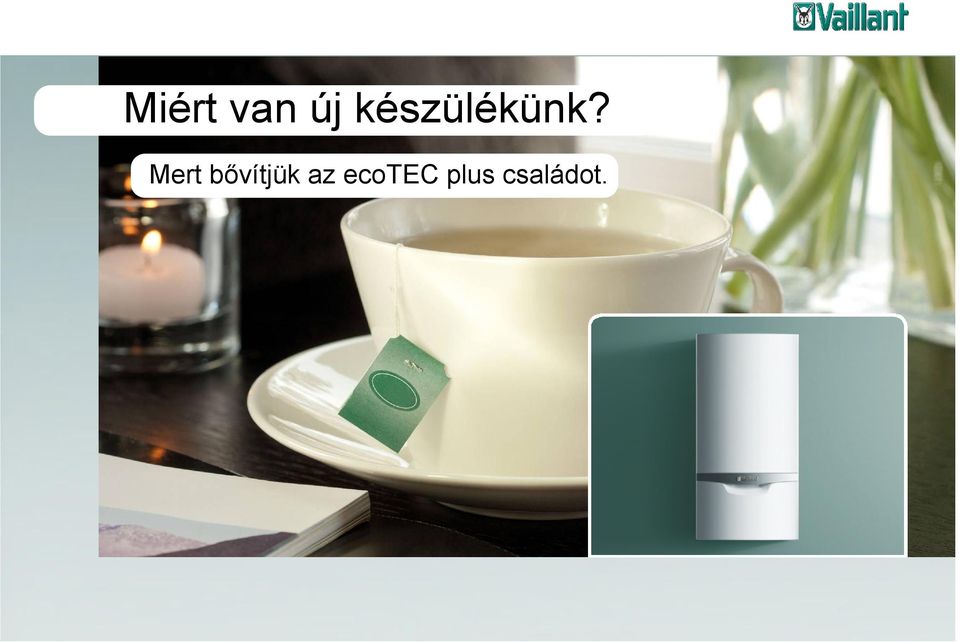

2 Miért van új készülékünk? Mert bővítjük az ecotec plus családot.

3 A készülék teljesítmény tartománya a siker kulcsa Kivitelező Egyre több helyen van szükség 70 kw feletti teljesítményre A kondenzációs technika ma már nem ismeretlen fogalom Tradicionális fűtésszerelő cégek A fejlődő kivitelező cégek képesek arra, hogy energiatakarékosabb fűtési rendszert telepítsenek Új, potenciális ügyfelek vannak Kaszkád rendszerek Az osztott készülék teljesítménnyel egyszerűbb a telepítés Nagy üzembiztonság (hiba/karbantartás) Kompakt és helytakarékos Központosítási trend Régi lakóépületek fűtési rendszereinek korszerűsítése Egyre jobban előtérbe kerülnek a kondenzációs hőtermelők, illetve a megújuló energiaforrások használata Ország-specifikus rendeletek! Miért van új készülék?

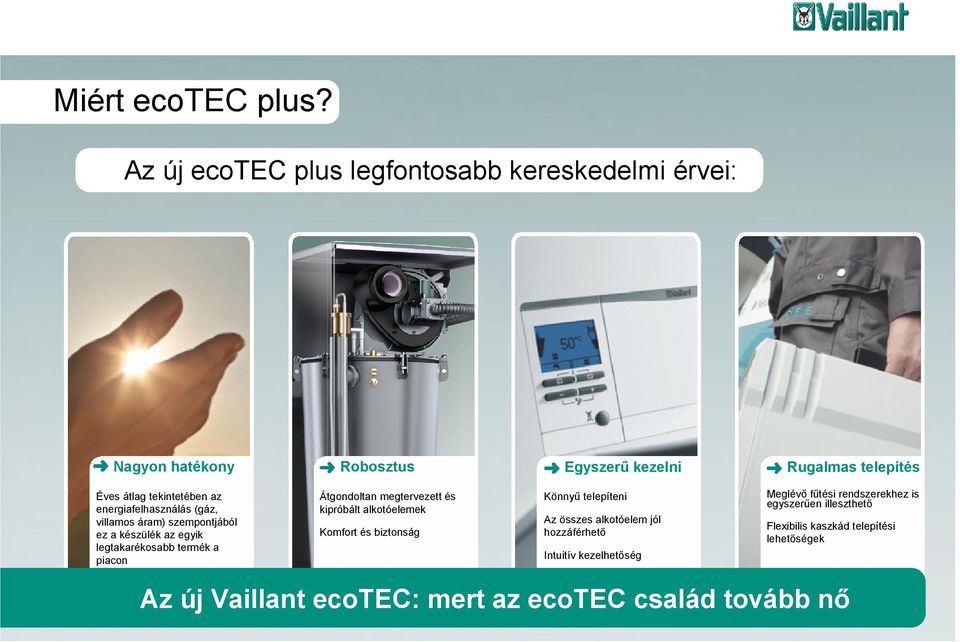

4 Miért ecotec plus? Az új ecotec plus legfontosabb kereskedelmi érvei: Nagyon hatékony Robosztus Egyszerű kezelni Rugalmas telepítés Éves átlag tekintetében az energiafelhasználás (gáz, villamos áram) szempontjából ez a készülék az egyik legtakarékosabb termék a piacon Átgondoltan megtervezett és kipróbált alkotóelemek Komfort és biztonság Könnyű telepíteni Az összes alkotóelem jól hozzáférhető Intuitív kezelhetőség Meglévő fűtési rendszerekhez is egyszerűen illeszthető Flexibilis kaszkád telepítési lehetőségek Az új Vaillant ecotec: mert az ecotec család tovább nő

5 Több hatékonyság

6 Fogyasztói igény: alacsony üzemeltetési költség A gázfogyasztás figyelembe vétele Adottság Az éves átlag tekintetében a készülék üzemeltetésének villamosenergia-fogyasztása jóval alacsonyabb, mint az átlagos szint Előre gyártott külső hőszigetelő elemek a gyári tartókeret osztó/gyűjtő csővezetékeinek szigeteléséhez Kombináció a calormatic 470 szabályozóval, illetve annak speciális adaptív fűtési jelleggörbe beállítási lehetőségével (csak a calormatic 470/2 esetén!) Az automatikus fűtési részterhelés beállítás hosszabb működési időket tesz lehetővé (a készülék nem hűl ki), kevesebb újragyújtás (kisebb füstgáz-veszteség) A termék optimális üzemi viszonyok között üzemel FIGYELEM: csak önálló készülékek esetén NEM kaszkád kapcsolásban) Előnyök Alacsony költségek A szigetelő elemek a legszigorúbb előírásokat is teljesítik Az optimálistól eltérő készülék-konfiguráció esetén intelligens vezérlők és speciális funkciók segítik az energiatakarékosságot Jóval hatékonyabb működés csekélyebb energia-fogyasztás és költség magasabb hatékonyság mellett Hosszabb készülék élettartam csekélyebb elhasználódás Több hatékonyság

7 Fogyasztói igény: alacsony üzemeltetési költség Automatikus fűtési részterhelés Valójában mit is jelent az automatikus fűtési részterhelés beállítás? - Összehasonlítás Az automatikus fűtési részterhelés beállítást egy olyan előrelátó autóvezetővel lehet összehasonlítani, aki éppen a piros lámpánál áll. Ha zöld jelzésnél padlóig nyomja a gázpedált, akkor ugyan hamarabb eléri a következő, még piros jelzésű kereszteződést, de lényegében nem jut gyorsabban előre, miközben több energiát használ és a gépkocsiját is jobban amortizálja. Ez ugyanolyan, mint az automatikus fűtési részterhelés nélküli üzem: a készülék teljes terheléssel bekapcsol, majd egészen a kikapcsolásig visszamodulál. - Ha az autóvezető kevésbé gyorsít, akkor több esélye van arra, hogy a következő kereszteződésnél is zöld jelzést kap, így zöld hullámban tud vezetni. Az automatikus fűtési részterhelés ehhez hasonlóan működik: az ecotec plus nem teljes gázzal, hanem csökkentett teljesítménnyel indul, amely a pillanatnyilag szükséges igényeket biztosítja. Az automatikus fűtési részterhelés segítségével kevesebb gázt fogyasztunk, amellyel energiát takarítunk meg és kíméljük a készüléket is

8 Fogyasztói igény: alacsony működési költségek Automatikus fűtési részterhelés Valójában mit is jelent az automatikus fűtési részterhelés beállítás? A fűtési részterhelés beállításnak köszönhetően az égő teljesítménye korlátozott és az épület pillanatnyi fűtési hőszükségletéhez igazodik. Az égő a maximális teljesítmény adott pillanatban szükséges értékével üzemel. A fűtési részterhelést korábban kézzel, a menürendszeren belül kellett becsült vagy konkrét adatok alapján beállítani. Az automatikus fűtési részterhelés opcióval az égő a begyújtás után nem teljes terhelésen üzemel azonnal, hanem a pillanatnyilag szükséges mértékben modulálja a teljesítményét a fűtési részterhelés korlátain belül. Az automatikus fűtési részterhelés opciónak köszönhetően az égő már a begyújtás során is a lehető leghatékonyabban üzemel.

9 Fogyasztói igény: alacsony működési költségek Automatikus fűtési részterhelés Valójában mit is jelent az automatikus fűtési részterhelés beállítás? Ha az égő már az első bekapcsolás során rövid üzemidővel működik, akkor a készülék vezérlése azonnal felismeri a fűtési részterhelés beállításának igényét. Ennek alapján a vezérlés a következő bekapcsolási fázisban már csökkenti az égő teljesítményét. Az adaptív módon vezérelt égő teljesítmény egészen a legkisebb lángmagasságig csökkenhet. Abban az esetben, ha a lecsökkent égőteljesítmény miatt a kívánt előremenő fűtővíz hőmérséklet nem jön létre, akkor a teljesítmény adaptív módon addig nő, amíg ki nem alakul a parancsolt fűtővíz hőmérséklet. Az adaptív fűtési részterhelés beállítás egy olyan intelligens funkció, amely az égő leghatékonyabb és legegyenletesebb működését garantálja a teljesítménymoduláció behatárolásával.

10 Fogyasztói igény: alacsony működési költségek Automatikus fűtési részterhelés Valójában mit is jelent az automatikus fűtési részterhelés beállítás? Égő Be Ki Teljesítmény beállítás - 10 % - 5 % - 3 % - 1 % 0 Abban az esetben, ha 15 percen belül nem alakul ki a szükséges előremenő fűtővíz hőmérséklet, akkor az égő az azt követő 10 percben az alábbiak szerint emeli a teljesítményt: ΔT > 2 K < 10 K: + 1 % ΔT > 10 K < 16 K: + 5 % ΔT > 16 K < 24 K: + 10 % ΔT > 24 K < 30 K: + 20 % ΔT > 30 K: + 30 % Több hatékonyság

11 Fogyasztói igény: alacsony működési költségek Automatikus fűtési részterhelés Automatikus fűtési részterhelés beállítás fogyasztói előnyök Adottság Előnyök A beüzemelő számára A tökéletes részterhelés beállítás bármikor elvégezhető, amelynek finombeállítása öntanuló A fűtési részterhelés nem állítható be rosszul Megkönnyíti a beüzemelés munkaidő beosztását, illetve csökkenti ennek időszükségletét (adott esetben a részterhelést nem kell kézzel állítani) Csökken a hibalehetőségek száma A végfelhasználó számára A kevesebb ki/bekapcsolásnak köszönhetően egyenletesebb az égő üzeme, elkerülhető a felesleges utánfűtés, kisebb a füstgáz veszteség Az optimális működési feltételeknek köszönhetően a készülék kevesebbet működik teljes terhelésen, így kevésbé kopik Hatékonyabb energiafelhasználás, alacsonyabb üzemeltetési költségek Hosszabb készülék élettartam Több hatékonyság

12 Fogyasztói igény: alacsony működési költségek Kevesebb villamos-energia fogyasztás Adottság Energiatakarékos szivattyú (külön tartozékként rendelhető) Előnyök Kevesebb energia-fogyasztás Az új elektromos vezérlőpanel alacsony készenléti energiafogyasztással rendelkezik Kevesebb energia-fogyasztás Rendkívül csekély a primer hőcserélő, illetve a készülék belső csővezetékeinek belső ellenállása Pl.: az ecotec plus (80 KW) belső nyomásvesztesége (ΔT 23): 140 mbar A szivattyúk változó fordulatszámon üzemelnek, így kedvezőbb a villamos-energia felhasználás Több hatékonyság

13 Robosztus

14 Fogyasztói igény: a legnagyobb megbízhatóság Adottság Meggyőző belső, határozott külső Automatikus fűtési részterhelés beállítása Komfortbiztosító üzem (ugyanúgy, mint az ecocraft kondenzációs állókazánok esetén) Előnyök Problémamentes működést garantál Kevesebb kopás hosszabb élettartam Speciális elektromos hiba esetén is működőképes marad (pl.: NTC zárlat vagy szakadás) Robosztus

15 Fogyasztói igény: hosszú készülék élettartam Adottság A nagy víztartalmú hőcserélő miatt alacsonyabb a gyújtási szám, így hosszabb a működési idő Innovatív nemesacél kondenzációs hőcserélő (az ecocraft állókazánok kivételével az összes Vaillant kondenzációs hőtermelő nemesacél hőcserélővel rendelkezik). Előnyök Csekélyebb a kopás, ezért hosszabb az ecotec plus készülék élettartama Nem érzékeny a korrózióra Ellenáll a fűtővíz változó ph értékének is Hosszabb élettartam A teljes élettartam alatt a maximális megbízhatóság csak vízkezeléssel és rendszervédelemmel (önálló vagy kaszkádba kötött hőtermelő) biztosítható. Ennek eléréséhez az alábbi opciókat javasoljuk: Rendszer leválasztás külső lemezes hőcserélővel Vízkezelés az adott országban alkalmazható fűtési rendszertisztító folyadékok, illetve inhibitorok típusát és megnevezését a készülék szerelési útmutatója tartalmazza Robosztus

16 Fogyasztói igény: hosszú készülék élettartam Fókuszban a fűtési hőcserélő összegző áttekintés Nemesacél fűtési hőcserélő, ami nem érzékeny a korrózióra Jobban ellenáll a fűtővíz minőségének változásaival szemben Fűtési hőcserélő Nagy belső víztartalmú fűtési hőcserélő A meglévő fűtési rendszerekre is könnyen csatlakoztatható A nagy víztartalmú fűtési hőcserélő csökkenti a ki/bekapcsolási számot növeli az égő egyenletesebb üzemét Csekély nyomásveszteség a primer fűtési hőcserélőn és a készülék csővezetékeiben A szivattyúnak nem kell maximum teljesítményen üzemelnie alacsonyabb villamos-energia költség A jó hozzáférés és a hőcserélő könnyű tisztíthatósága gyors és egyszerű karbantartást biztosít Csekély karbantartási igény A hőcserélő alapvetően nem igényel speciális karbantartást Robosztus

17 Fogyasztói igény: biztonságos készülék Adottság Szenzorokkal működtetett nyomás és hőmérséklet-felügyelet multi sensoric system Hibajelzés a képernyőn, ha túl alacsony a fűtési rendszer nyomása Robosztus és megbízható gáz/levegő egység Rendszertanúsított égéstermék elvezető elemek comdialog (a Vaillant saját távfelügyeleti rendszere) Szivattyú letapadás elleni védelem Előnyök Csekély készülék-hiba lehetőség Az alacsony nyomás korai felismerése a készülék végleges leállása előtt Csekély készülék-hiba lehetőség A fűtési rendszer biztonságos üzemét csak tökéletesen tesztelt rendszerkomponensek garantálják A működési állapotok kijelzése és karbantartási üzenetek küldése Erről a termékről részletesebben: comdialog termék-bevezetési csomag Az üzembiztonsági folyamatosan fenntartható (különösen a fűtési szezon kezdetekor) Robosztus

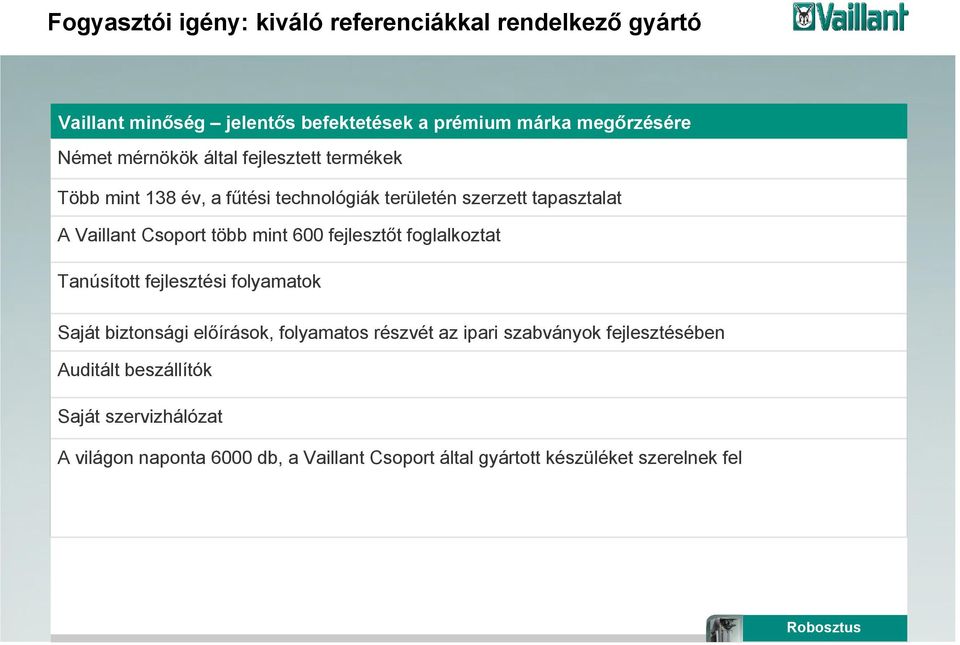

18 Fogyasztói igény: kiváló referenciákkal rendelkező gyártó Vaillant minőség jelentős befektetések a prémium márka megőrzésére Német mérnökök által fejlesztett termékek Több mint 138 év, a fűtési technológiák területén szerzett tapasztalat A Vaillant Csoport több mint 600 fejlesztőt foglalkoztat Tanúsított fejlesztési folyamatok Saját biztonsági előírások, folyamatos részvét az ipari szabványok fejlesztésében Auditált beszállítók Saját szervizhálózat A világon naponta 6000 db, a Vaillant Csoport által gyártott készüléket szerelnek fel Robosztus

19 Fogyasztói igény: minőségi Vaillant termék Vaillant minőség jelentős befektetések a prémium márka megőrzésére Kipróbált és tesztelt alkatrészek garantálják a biztonságos üzemet Precíz elektromos kialakítás és nincsenek éles vágó élek a készülék minden egyes részlete a pontos és átgondolt megoldásokról tanúskodik, így első látásra is beigazolódik a kiváló Vaillant minőség, illetve a könnyű kezelhetőség Jól ismert és már kipróbált minőség a Vaillant a 2004 és 2010 között eladott, több mint 2 millió készüléknek köszönhetően rengeteg gyártói tapasztalatra tett szert Akusztikai teszt, elektromos vizsgálat, szivárgás és laboratóriumi ellenőrzés 100%-os gyártói ellenőrzés A korábbi és már bevált beszállítókkal együtt kifejlesztett alkatrészek Az összes új készülék ebus csatlakozója rugalmas bővítési lehetőségeket kínál Robosztus

20 Egyszerű kezelés

21 Fogyasztói igény: egyszerű kezelés Az új ecotec plus kezelőfelülete calormatic 470 (VRC 470) szabályozóval kombinálható (opció) önálló készülék Készülék kezelőfelület A készülék elektromos egységének kezelőfelülete Egyszerű kezelés

22 Fogyasztói igény: egyszerűen kezelhető készülék Adottság Az adott feladathoz illeszkedő új készülékkezelési koncepció Új struktúrájú, a végfelhasználók és a szervizes szakemberek számára kifejlesztett készülék kezelőfelület Azonos kezelési koncepció és menürendszer struktúra a hőtermelőn, illetve szabályozó egységen (lásd: VRC 470) Egységes kezelőmező koncepció az összes új Vaillant fali készüléknél Szöveggel támogatott kezelőfelület Előnyök Intuitív kezelés A kezelőhöz illesztett beállítási lehetőségek (végfelhasználó, szakavatott felhasználó, szervizpartner) Egyértelműen elhelyezett kezelő elemek A kezelési hibák megelőzése Gyors hozzáférés az alapvető beállításokhoz Folyamatosan koordinált kezelés A működési hibák megelőzése Ergonómiailag a legjobb elhelyezkedés A vezérlő egység beállításainak jobb elérhetősége Nagyon könnyen olvasható Egyszerű kezelés

23 Rugalmasan telepíthető

24 Fogyasztói igény: könnyű telepíthetőség Fókuszban az ecotec plus (1/2) Adottság Nagy víztartalmú ecotec kondenzációs hőcserélő a meglévő hidraulikus adottságok esetén is könnyen csatlakoztatható Kompakt méretek szélesség: 480mm (ez az egyik legkeskenyebb készülék) Külön rendelhető telepítő eszközök Pro E rendszer ebus kommunikáció Előszerelt gyári telepítő készletek Előnyök Csekélyebb telepítési erőforrások és alacsonyabb szerelési költségek Könnyű az épületen belüli szállítás Egyszerű a falra szerelés és rövidebb a telepítési idő Gyors és egyértelmű bekötések A kéteres bekötésnek köszönhetően a meglévő rendszerek esetén is könnyen telepíthető Gyors és szinte hibátlan telepítés külső hőszigetelő elemekkel és alacsonyabb szerelési költségekkel Rugalmas telepítés

25 Fogyasztói igény: könnyű telepíthetőség Fókuszban az ecotec plus (2/2) Adottság Rendszertanúsított levegő/égéstermék elvezető elemek, illetve hidraulikus tartozékok Égéstermék elvezetés lehetőség van hosszabb elvezetések kialakítására is Előnyök Rugalmas telepítés, biztonságos működés, nem kell az égéstermék elvezetést külön kiszámolni Szélesebb alkalmazási és beépítési lehetőségek Akár 6 bar nagyságú rendszernyomás A készülék kezelőfelületébe integrált Installációs asszisztens már az első bekapcsolás során meghatározza a működéshez szükséges legfontosabb paramétereket. Diagnosztikai eszköz az öntesztre (comdialog) Az összes és legfontosabb paraméter egyszerű beállítása menüvezérelt alapvető beállítások és intuitív módon elvégezhető beüzemelés Az ecotec önmagát telepíti Védelem a telepítési hibák ellen Rugalmas telepítés

26

27 A kaszkád kapcsolású fali hőtermelők legfontosabb előnyei Több, önálló készülékkek magasabb üzembiztonság garantálható Modulárisan bővíthető (a fűtési rendszer az épülettel együtt nő lehetőség van a részleges modernizálásra is) A csekély súlynak, illetve a kompakt méreteknek köszönhetően a készülék, illetve a kaszkád szett elemei (előre csomagolt elemek) felújítás esetén is könnyen szállíthatók az épületen belül (szűkebb lépcsőházak) kevesebb személyes jelenlét és alacsonyabb költség Méretre szabott hőteljesítmény nyáron a készülékek kikapcsolhatók Magasabb modulációs tartomány Rugalmas karbantartás, azaz egy hőtermelő a kaszkád rendszer üzeme alatt is karbantartható A jelenlegi Vaillant portfolió a 80 kw feletti alkalmazásokra kondenzációs állókazánokat is kínál (lásd: ecocraft exclusive sorozat) Rugalmas telepítés

28 Fogyasztói igény: rugalmas telepítés Az új ecotec plus kaszkád Adottság A készülékek magas teljesítménye, illetve a max. 6 db készülék kaszkád kapcsolási lehetősége 720 kw-ig széles modulációs tartomány lefedését biztosítja. Többféle telepítési lehetőség (egy sorban, egymás mögött, sarokban) modulárisan felépíthető keretekkel Abban az esetben, ha a fal teherhordó képessége kicsi, vagy nem lehet az itt elvezetett csővezetékeket áthelyezni, a készülék a külön rendelhető szerelő keretre is telepíthető (akár 1 db készülék esetén is) A moduláris felépítésű és egyszerűen összeszerelhető kaszkád telepítő készletek bármilyen alkalmazás esetén kevés alkotóelemből állnak A kaszkád kapcsolás hidraulikailag azonos átmérőt használ Egymással könnyen összeilleszthető elemek, amelynek telepítését illusztrált utasítások támogatják Külső lemezes hőcserélő vagy hidraulikus váltó biztosítja a széleskörű telepíthetőséget Előnyök Az új ecotec plus sorozat minden igény kielégítésére alkalmas 3,2-720 kw között Nagy teljesítmény kis helyen széleskörűen alkalmazható telepítés Könnyen alkalmazható bármilyen fűtési feladat esetén Csekély komplexitás, csak néhány alkotóelem, kevés tervezési és ajánlatadási lépés gyors és rugalmas telepítés Könnyebben bővíthető tervezési biztonság Kevésbé összetett Hibamentes telepítés Gyári Vaillant megoldások minden alkalmazásra Kaszkád rendszer alacsony a szerelési magassággal Bármilyen felállítási helyiségbe Rugalmas telepítés

29 Fogyasztói igény: egyszerű karbantarthatóság Adottság Jó hozzáférés az összes alkotóelemhez és a könnyen tisztítható fűtési hőcserélő gyors és egyszerű karbantartást biztosít Levehető oldalsó burkolat Csekély karbantartást igénylő kondenzációs hőcserélő nem igényel különleges tisztítási folyamatot Összeköthető a comdialog rendszerrel (bevezetés alatt álló termék) Az interneten is elérhető hozzáférés lehetővé teszi a felügyeletet, diagnózist és az esetleges beállítást Előnyök Alacsony karbantartási költség a fogyasztó felé Könnyű hozzáférés a készülék alkotóelemeihez Nincs szükség különleges szerszámokra alacsonyabb karbantartási költség A fűtési rendszerben fellépő rendellenességek esetén gyors és azonnali intézkedéseket tesz lehetővé. Ha például leesik a fűtési rendszer nyomása, a szerelő még a rendszer leállása előtt (biztonsági funkció) be tud avatkozni Rugalmas telepítés

30 Fogyasztói igény: kombinációs lehetőségek Adottság unisat lakásfűtő modul (Magyarországon jelenleg nincs kereskedelmi forgalomban) Utánfűtésre használt fűtési hőtermelő az ecopower 3.0, ecopower 4.7 vagy az ecopower 20.0 készülékekkel együtt Utánfűtésre használt fűtési hőtermelő nagy teljesítményű vegyestüzelésű kazánnal ellátott rendszereken belül geotherm fűtési hőszivattyúk calormatic 470/470f időjáráskövető szabályozó calormatic 630 fűtési rendszerszabályozó auromatic 620 szolár rendszerszabályozó Előnyök Lakóházak energetikai korszerűsítéséhez A CHP rendszerek alkalmazásával energiát takaríthatunk meg, illetve a felhasznált energia hatékonyabban hasznosítható Több energiaforrást használó fűtési rendszerek építhetők A megújulókkal történő kombináció segít takarékoskodni az erőforrásokkal Intuitív kezelés az összes alkalmazás esetén Rugalmas telepítés

31 Fogyasztói igény: kombinációs lehetőségek Adottság unistor VIH R csőkígyós melegvíz-tároló actostor VIH RL rétegtöltésű melegvíz-tároló allstor VPS/3 multifunkciós puffertároló-egység aurotherm exclusiv vákuumcsöves kollektor aurotherm plus prémium síkkollektor aurotherm síkkollektor Előnyök A legmagasabb melegvíz-komfort igények szerint Energiatakarékos melegvíz-készítés és fűtésrásegítés Rugalmas telepítés
