1 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA MEGOLDÁSOK ESZTERGÁRA MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE MEGOLDÁSOK KÉZI MÉRÉSRE MEGOLDÁSOK GÉPI MÉRÉSRE

2 2 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA Furat és síkesztergálók, modul szerszámrendszerek MODULHARD ANDREA Kiesztergáló szerszámrendszer s.p.a MHD modul kiesztergáló rendszer, nagyoló és finomkiesztergáló fejekkel. Nagy hossz és átmérő variálási lehetőség 2,5-800 mm átmérő tartományban. A finomesztergáló fejek készülnek 0,001 mm (TRM) és 0,01 mm (TRC) állítási lehetőséggel. Újdonság a kombinált fej (TRD), mely segítségével a nagyolás és a simítás egy műveletben végezhető el. Választhatók készletek, melyek különböző átmérő tartományban alkalmasak furatok finomkiesztergálására. Gépi csatlakozás különféle meredekkúpos, HSK, Poligonális és Kennametal, valamint homlokoldali felfekvésű (Face Contact), Morse kúpos, hengeres és R8 Bridgeport kivitelben készül. TS nagyoló fej TRD nagyoló-simító fej TRC simító fej 0,01 TRM simító fej 0,001 TR-Elettra MHD csatlakozású digitális kiesztergálófej MHD modul rendszerhez csatlakoztatható kiesztergáló fej digitális kijelzővel. Mikronos állíthatóság, új, robosztusabb kivitel, direkt útmérő a pontos beállíthatóságért. MCD HSK, CAPTO csatlakozású esztergaszerszámok HSK és CAPTO csatlakozású eszterga gépen használható szerszámtartók és kemény fém váltó lapkás szerszámok különféle megmunkálási feladatokra.

3 Furat és síkesztergálók, modul szerszámrendszerek MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA 3 TA-CENTER CNC vezérléssel működtethető sík- és alakesztergáló fej. A működtetéshez szükséges a szerszámgépen egy U tengely, mely egy szervomotor segítségével a fejen lévő szerszám szán mozgását vezérli. U-tengely hiánya esetén egy külső U-CONTROL vezérlővel rádiófrekvenciás távirányítóval működtethető. A fejben automatikus kiegyensúlyozás van beépítve. Alkalmas külső és belső esztergálásra, kúp és gömbfelület esztergálására, beszúrások, menetek, kúpos menetek készítésére, komplex profilok kialakítására. NC gépen szerszámtárból beváltható. Öt méretben készül, max. átmérő 160, 200, 250, 320 és 400 mm mérettartományban. TA-TRONIC CNC vezérléssel működtethető sík- és alakesztergáló fej. A működtetéshez szükséges a szerszámgépen egy U tengely, mely egy szervomotor segítségével a fejen lévő szerszám szán mozgását vezérli. A szervomotor a fejre van ráépítve, ezért szerszámtárolóból nem lehet beváltani. Az U-tengely hiánya esetén egy külső U-CONTROL vezérlővel rádiófrekvenciás távirányítóval működtethető. A fejben automatikus kiegyensúlyozás van beépítve. Alkalmas külső és belső esztergálásra, kúp és gömbfelületek, kúpos menetek készítésére, komplex profilok kialakítására. Négy esztergálására, beszúrások, menet méretben készül, max. átmérő 200, 250, 320 és 400 mm tartományban. U-TRONIC CNC vezérléssel működtethető fej közepes és nagy méretű munkadarabokhoz. Alkalmas síkesztergálásra, külső és belső alakesztergálásra, kúpesztergálásra, menetesztergálásra, spirálesztergálásra. Nyolcféle méretben készül, d 360 és 2000 mm átmérőtartományban. Hat méretben készül: max. átmérő 800, 1000, 1250, 1400, 1600, 2000 mm tartományban. U-COMAX Az U-COMAX kiesztergáló fejek axiálisan vezérelt fejek, melyek célgépekhez lettek kifejlesztve. A fej előtolása vezérelt, forgás közben is, melyet közvetlenül az NC vezérlésről lehet irányítani. Az U-COMAX fejek alkalmasak külső és belső esztergálásra, visszaesztergálásra, kúpos és hengeres felületek esztergálására, konvex és konkáv felületek esztergálására. Két méretben készül: max. átmérő 250 és 320 mm tartományban. AUTORADIAL Automatikus síkesztergáló fej mechanikus működéssel, mely alkalmas a szerszámgép orsó forgásirányának megváltoztatása nélkül automatikus munkaciklus elvégzésére. Síkesztergálásra, visszaesztergálásra, horonybeszúrásra használható. Háromféle méretben készül: max. átmérő 250, 320 és 400 mm tartományban.

4 Szerszám befogás 4 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA MONOD szerszámtartók s.p.a Precíziós szerszámtartó DIN69871 AD+B, DIN HSK A, MAS 403BT AD+B, ANSI CAT szárral, patronos, weldon, marótövis, Morse átalakító kivitelben. A patronos befogók kiegyensúlyzottsága G6,3/12000/ perc, a többi befogóé G6,3/8000/perc. SHRINK FIT Zsugorkötésű szerszámbefogók Zsugorkötésú szerszámbefogók 0,003mm futáspontossággal, magas szorító erővel mm szerszámbefogással, normál, hosszú, valamint extra hosszú kivitelben. DIN69871, MAS403BT, HSK, valamint CAPTO rendszerű gépekhez. CAPTO ISO PSC rendszerű szerszámbefogók CAPTO rendszerű szerszámbefogók Eröbefogó, Kiesztergáló, D Andrea MHD modulrendszer, eszterga késtartó, valamint váltólapkás esztergakés végződéssel. Rendkívüli merevségű szerszámtartók az olasz D Andrea megoldásaival. MONOFORCE erőbefogók Mechanikus erőbefogó 0,005 mm futáspontossággal, magas szorító erővel. Átmérő 12, 20 és 32 mm furattal készül, csökkentőhüvelyekkel kisebb átmérők is befoghatók. DIN69871 AD+B, DIN HSK A, MAS 403BT AD+B és ANSI CAT szárral rendelhetők. Kiegyensúlyozott G6,3/12000/perc fordulatra. MODUL RENDSZERŰ SZERSZÁMBEFOGÓK MHD modulrendszerhez csatlakoztatható patronos befogó, erőbefogó, kombinált weldon és Whistle-Notch befogó, maró felfogó, Morse átalakító, hosszkiegyenlítős menetfúró befogó, fúrótokmány felfogó, nyers fúrórúd és oldalsó hűtőfolyadék csatlakozó. A rendszer nagy variálhatóságot és merevséget biztosít a szerszámbefogás területén. A szerszámhossz különféle nagyságú hosszabbítók segítségével variálható.

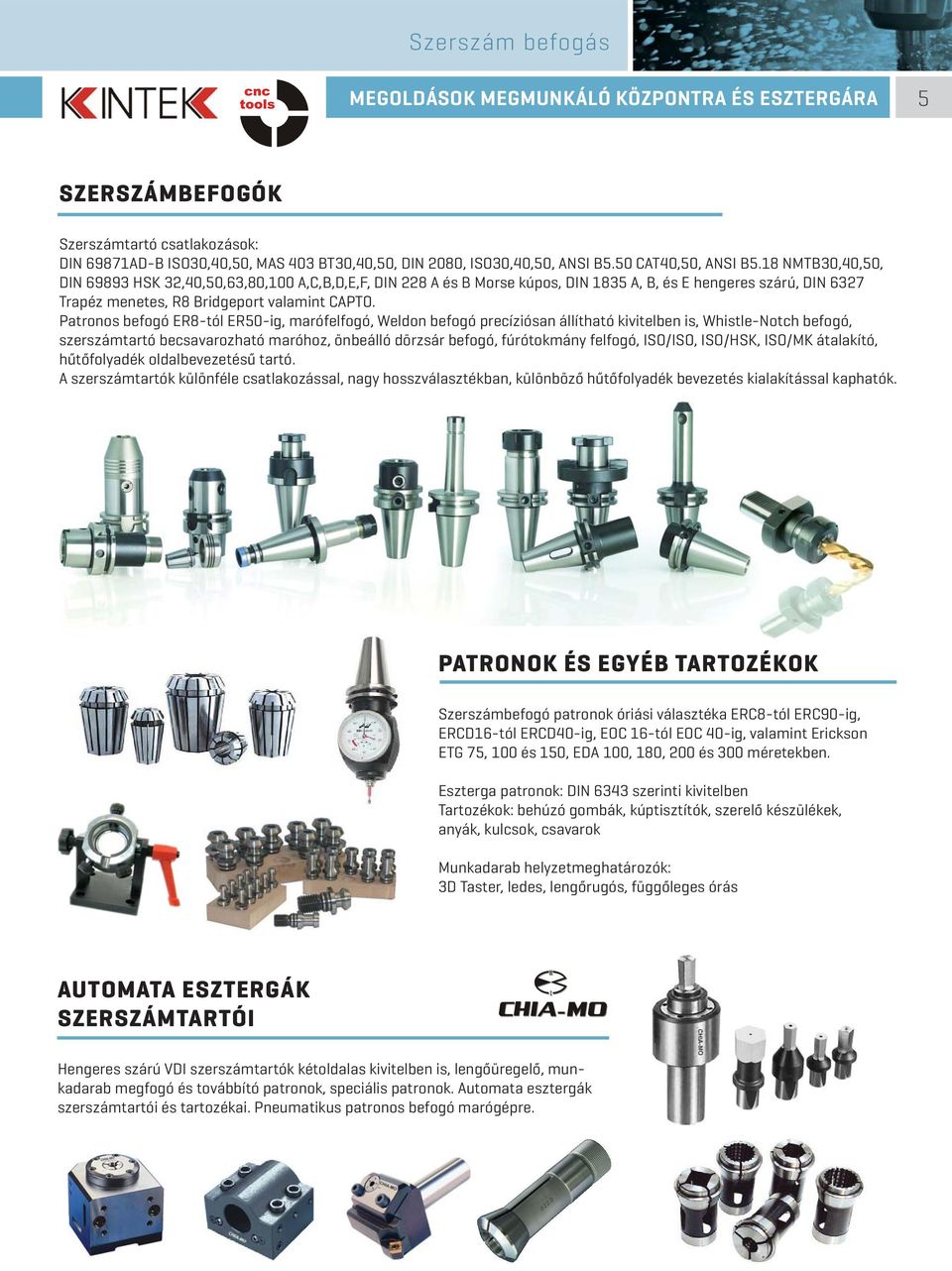

5 Szerszám befogás MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA ÉS ESZTERGÁRA 5 SZERSZÁMBEFOGÓK Szerszámtartó csatlakozások: DIN 69871AD-B ISO30,40,50, MAS 403 BT30,40,50, DIN 2080, ISO30,40,50, ANSI B5.50 CAT40,50, ANSI B5.18 NMTB30,40,50, DIN HSK 32,40,50,63,80,100 A,C,B,D,E,F, DIN 228 A és B Morse kúpos, DIN 1835 A, B, és E hengeres szárú, DIN 6327 Trapéz menetes, R8 Bridgeport valamint CAPTO. Patronos befogó ER8-tól ER50-ig, marófelfogó, Weldon befogó precíziósan állítható kivitelben is, Whistle-Notch befogó, szerszámtartó becsavarozható maróhoz, önbeálló dörzsár befogó, fúrótokmány felfogó, ISO/ISO, ISO/HSK, ISO/MK átalakító, hűtőfolyadék oldalbevezetésű tartó. A szerszámtartók különféle csatlakozással, nagy hosszválasztékban, különböző hűtőfolyadék bevezetés kialakítással kaphatók. PATRONOK ÉS EGYÉB TARTOZÉKOK Szerszámbefogó patronok óriási választéka ERC8-tól ERC90-ig, ERCD16-tól ERCD40-ig, EOC 16-tól EOC 40-ig, valamint Erickson ETG 75, 100 és 150, EDA 100, 180, 200 és 300 méretekben. Eszterga patronok: DIN 6343 szerinti kivitelben Tartozékok: behúzó gombák, kúptisztítók, szerelő készülékek, anyák, kulcsok, csavarok Munkadarab helyzetmeghatározók: 3D Taster, ledes, lengőrugós, függőleges órás AUTOMATA ESZTERGÁK SZERSZÁMTARTÓI Hengeres szárú VDI szerszámtartók kétoldalas kivitelben is, lengőüregelő, munkadarab megfogó és továbbító patronok, speciális patronok. Automata esztergák szerszámtartói és tartozékai. Pneumatikus patronos befogó marógépre.

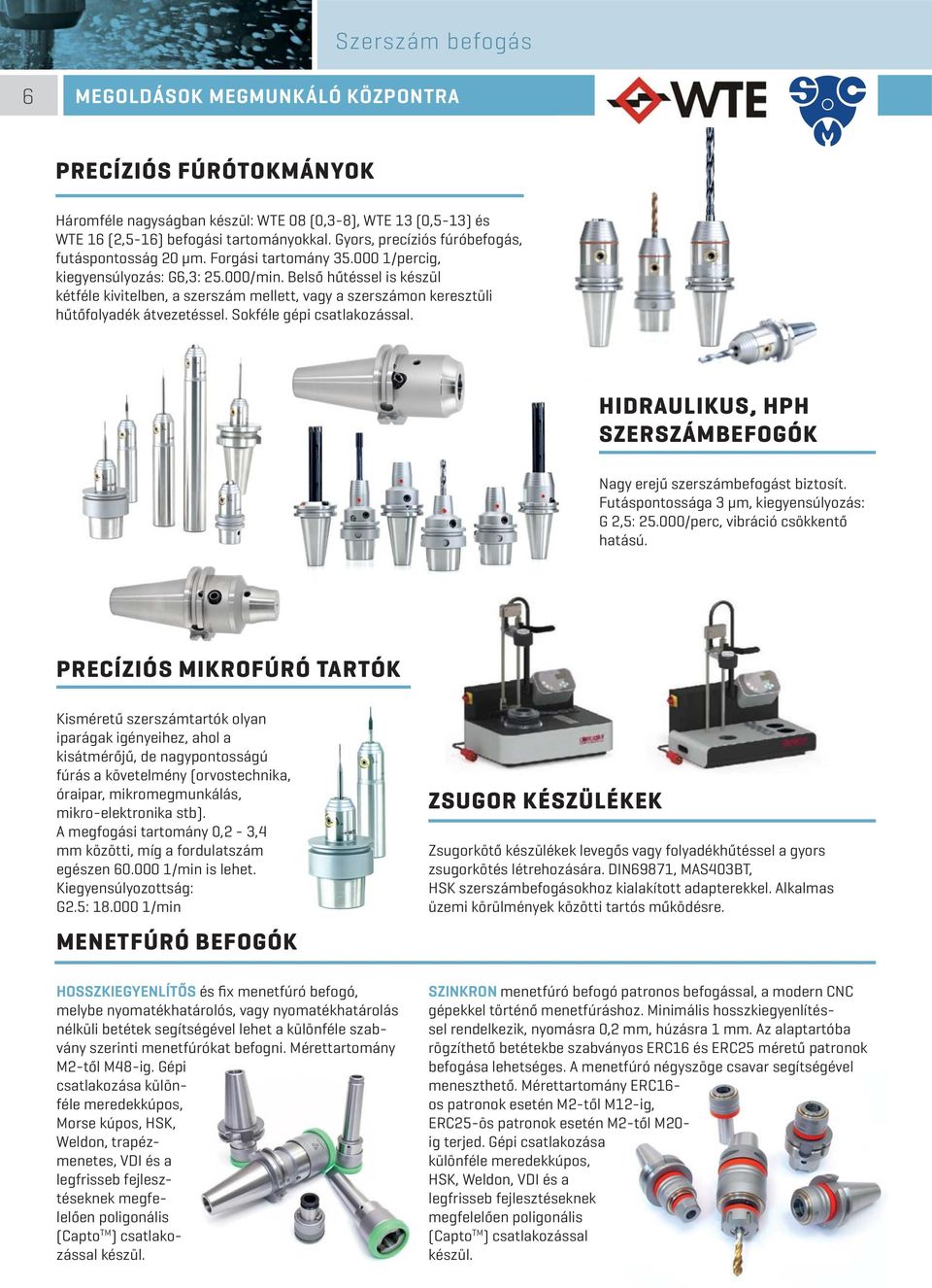

6 Szerszám befogás 6 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA PRECÍZIÓS FÚRÓTOKMÁNYOK Háromféle nagyságban készül: WTE 08 (0,3-8), WTE 13 (0,5-13) és WTE 16 (2,5-16) befogási tartományokkal. Gyors, precíziós fúróbefogás, futáspontosság 20 μm. Forgási tartomány /percig, kiegyensúlyozás: G6,3: /min. Belső hűtéssel is készül kétféle kivitelben, a szerszám mellett, vagy a szerszámon keresztüli hűtőfolyadék átvezetéssel. Sokféle gépi csatlakozással. HIDRAULIKUS, HPH SZERSZÁMBEFOGÓK Nagy erejű szerszámbefogást biztosít. Futáspontossága 3 μm, kiegyensúlyozás: G 2,5: /perc, vibráció csökkentő hatású. PRECÍZIÓS MIKROFÚRÓ TARTÓK Kisméretű szerszámtartók olyan iparágak igényeihez, ahol a kisátmérőjű, de nagypontosságú fúrás a követelmény (orvostechnika, óraipar, mikromegmunkálás, mikro-elektronika stb). A megfogási tartomány 0,2-3,4 mm közötti, míg a fordulatszám egészen /min is lehet. Kiegyensúlyozottság: G2.5: /min MENETFÚRÓ BEFOGÓK HOSSZKIEGYENLÍTŐS és fix menetfúró befogó, melybe nyomatékhatárolós, vagy nyomatékhatárolás nélküli betétek segítségével lehet a különféle szabvány szerinti menetfúrókat befogni. Mérettartomány M2-től M48-ig. Gépi csatlakozása különféle meredekkúpos, Morse kúpos, HSK, Weldon, trapézmenetes, VDI és a legfrisseb fejlesztéseknek megfelelően poligonális (Capto TM ) csatlakozással készül. ZSUGOR KÉSZÜLÉKEK Zsugorkötő készülékek levegős vagy folyadékhűtéssel a gyors zsugorkötés létrehozására. DIN69871, MAS403BT, HSK szerszámbefogásokhoz kialakított adapterekkel. Alkalmas üzemi körülmények közötti tartós működésre. SZINKRON menetfúró befogó patronos befogással, a modern CNC gépekkel történő menetfúráshoz. Minimális hosszkiegyenlítéssel rendelkezik, nyomásra 0,2 mm, húzásra 1 mm. Az alaptartóba rögzíthető betétekbe szabványos ERC16 és ERC25 méretű patronok befogása lehetséges. A menetfúró négyszöge csavar segítségével meneszthető. Mérettartomány ERC16- os patronok esetén M2-től M12-ig, ERC25-ös patronok esetén M2-től M20- ig terjed. Gépi csatlakozása különféle meredekkúpos, HSK, Weldon, VDI és a legfrisseb fejlesztéseknek megfelelően poligonális (Capto TM ) csatlakozással készül.

7 Nagyfordulatú fejek és orsók MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA 7 NAGYFREKVENCIÁS MOTOROS FEJEK, SZERSZÁMGÉP FŐORSÓBA FOGHATÓ KIVITEL (A SOROZAT) Saját nagyfrekvenciás nagy fordulatú motorral rendelkező fejek, melyek a szerszámgép főorsójába foghatók be. Különféle főorsó csatlakozással kérhető, a szerszám befogása patronos vagy HSK. Többféle fordulatszámmal és teljesítménnyel választható A-01-S-től A-9 típusig max /min fordulattól max /min fordulatig. A fordulatszámok frekvenciaváltó segítségével fokozatmentesen szabályozhatók. Teljesítmények 0,8-tól 12 KWig terjednek. NAGYFREKVENCIÁS MOTORORSÓK MARÁSI MŰVELETRE (M SOROZAT) Saját nagyfrekvenciás motorral rendelkező orsók. A szerszámcsere manuálisan történik patronos vagy HSK szerszámtartós szerszámbefogással. Többféle fordulatszámmal és teljesítménnyel, átm. 60, 80, 100, 120 mm orsóátmérővel választható M1-től M-4 típusokban. Max. fordulatszám /min-től max /min fordulatig, a teljesítmények 1,5-től 10 KW-ig terjednek. NAGYFREKVENCIÁS MOTORORSÓK MARÁSI MŰVELETRE (TC ÉS TCV SOROZAT) CNC gépekre javasolt orsók. A szerszámváltás automatikus lehet, a TCV sorozatnál vektor kontrollal. Fordulatszámok max /min-től max /min fordulatig választhatók, teljesítmények 3KW-tól 50 KW-ig terjednek. Szerszámtartó a teljesítménytől és mérettől függően ISO 20-tól ISO 50-ig illetve HSK E25-től HSK A100-ig terjednek. Orsó átmérők választhatók 45 mm-től 380 mm-ig. NAGYFREKVENCIÁS MOTORORSÓK KÖSZÖRÜLÉSI MŰVELETRE (R SOROZAT) Készül patronos (C típus) és becsavarható (P típus) kőmegfogással. Fordulatszámok max /min-től /min-ig választható. Teljesítmények 2 KW-tól 32 KW-ig terjednek. Az orsó átmérőválasztéka 80, 100, 120, 150, 170 mm. KÜLÖN KÉRÉSRE A GYÁRTÓ NÉGYZET ALAKÚ MOTORORSÓKAT IS KÉSZÍT. (ES SOROZAT) Minden megoldáshoz szállítunk frekvenciaváltókat és szükség esetén hűtőegységeket is.

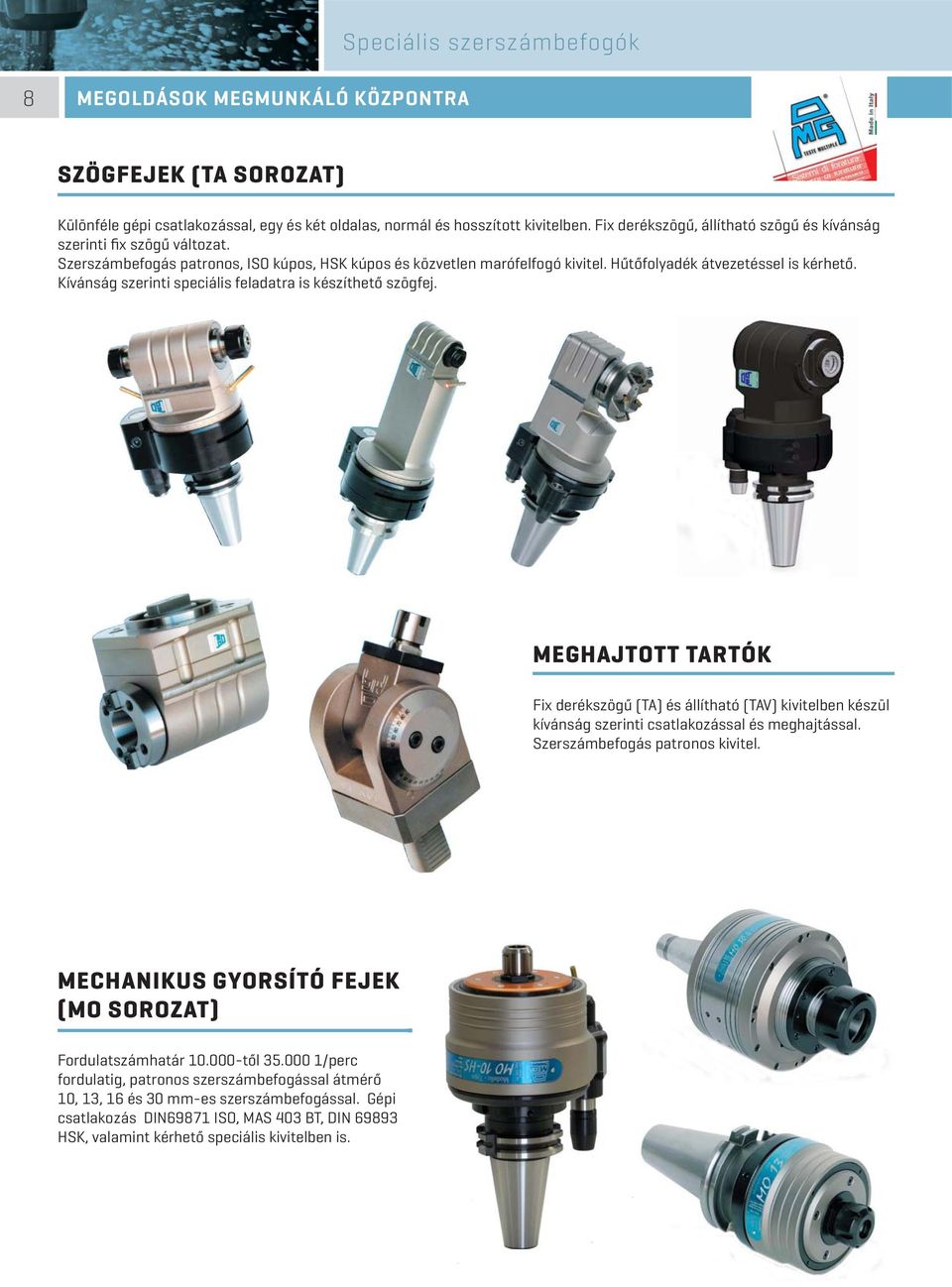

8 8 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA Speciális szerszámbefogók SZÖGFEJEK (TA SOROZAT) Különféle gépi csatlakozással, egy és két oldalas, normál és hosszított kivitelben. Fix derékszögű, állítható szögű és kívánság szerinti fix szögű változat. Szerszámbefogás patronos, ISO kúpos, HSK kúpos és közvetlen marófelfogó kivitel. Hűtőfolyadék átvezetéssel is kérhető. Kívánság szerinti speciális feladatra is készíthető szögfej. MEGHAJTOTT TARTÓK Fix derékszögű (TA) és állítható (TAV) kivitelben készül kívánság szerinti csatlakozással és meghajtással. Szerszámbefogás patronos kivitel. MECHANIKUS GYORSÍTÓ FEJEK (MO SOROZAT) Fordulatszámhatár től /perc fordulatig, patronos szerszámbefogással átmérő 10, 13, 16 és 30 mm-es szerszámbefogással. Gépi csatlakozás DIN69871 ISO, MAS 403 BT, DIN HSK, valamint kérhető speciális kivitelben is.

9 Speciális szerszámbefogók MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA 9 TÖBBORSÓS FEJEK Állítható 2,3 és 4 orsós fogaskerék meghajtásos fejek, (VH sorozat) 12 és 239 mm között különféle furattávolságokhoz. Ferde megmunkálásokhoz nem párhuzamos orsókkal is készül állítható kétorsós fej. Kardántengelyes meghajtással (T sorozat) akár 26 orsós kivitelben is készülnek többorsós fejek. Kör alakú orsóelrendezéssel (T, TM sorozat) 15 és 465 mm osztókör tartományban, négyzetes elrendezéssel (TR, TRM sorozat) 34x240 mmtől 300x700 mm-ig, illetve egysoros kivitelben (TL sorozat) 610 mm furattávig. Fix kivitelben bármilyen furatképhez kérhető többorsós fej. (MT, TC, TC3 és TFS széria) TÖBBORSÓS REVOLVERFEJEK (HT SOROZAT) Hagyományos fúrógépre, célgépre szerelhető kivitel, 6 db beváltható orsóval szerelve, kívánság szerinti szerszámbefogással. SPECIÁLIS MEGOLDÁSOK

10 Szerszámbemérés 10 MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE LARTH - két verzióban készül: ISO/BT 40 és 50 fix orsóval, valamint ISO/BT 40, 50, HSK, CAPTO és VDI cserélhető orsókkal - csiszolt monolit gránit alap és oszlop: síklapúság 2µm/m-en belül - mérési tartomány: átmérő 260 mm, magasság 360 mm - mérési felbontás: x és z tengely mentén egyaránt 1µm - 5,7 -os színes LCD érintőképernyős monitor (90x120 mm) - színes C-MOS kamerarendszer 0,001 felbontással - 20 szoros nagyítás - érintő képernyős vezérlés előre programozott műveletekkel - rádiusz és szögmérési automata ciklusok - 9 tároló helyes gépi nullpont kezelés - BIOS frissítés USB csatlakoztatón E346 - mérési tartomány: átmérő 360 mm, magasság: 460mm alap es oszlop természetes csiszolt gránit: síklapúság 2µm/m-en belül - mérési felbontás: 1 μm - 25 szörös nagyítás - egyszerűen kezelhető intuitív grafikus szoftver - 9 gépi nullpont elmentése - USB port PC csatlakoztatáshoz (BIOS frissítés funkcióval) SETHY SIX mérési tartomány: átmérő 400 mm, magasság 600 mm burkoló es tartóelemek rozsdamentes acélból alap es oszlop természetes csiszolt gránit: síklapúság 2µm/m-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, futáspontosság 4μm-en belül manuális orsórögzítés állandó erőhatású dupla archimedesi spirálrugós felfüggesztés gép kezelőfelülete: 15 színes TFT érintőképernyő UBUNTU Linux operációs rendszer adattárolás SSD lemezen optikai kamerarendszer szerszámbeméréshez és élvizsgálathoz ToolData SIX SIX szoftver szerszámadatok tárolására, szerszámkészletek kezelésére, posztpocesszor műveletek elvégzésére mágnes azonosító chip kezelés USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver

11 Szerszámbemérés MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE 11 HATHOR SIX mérési tartomány: átmérő 400 mm, magasság 600 mm burkoló es tartóelemek rozsdamentes acélból alap es oszlop természetes csiszolt gránit: ISO/BT/HSK/VDI stb. cserélhető orsó, futáspontosság 4μm-en belül pneumatikus orsórögzítés, univerzális mechanikus szerszámbehúzás állandó erőhatású dupla archimedesi spirálrugós felfüggesztés gép kezelőfelülete: 15 színes TFT érintőképernyő UBUNTU Linux operációs rendszer adattárolás SSD lemezen optikai kamerarendszer szerszámbeméréshez es élvizsgálathoz, 30x nagyítással ToolData SIX szoftver szerszámadatok tárolására, szerszámkészletek kezelésére, posztpocesszor műveletek - mágnes azonosító chip kezelés USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver KHYAN / KHYAN TW AMON RA mérési tartomány: átmérő max 400 mm, magasság max 500 mm alap és oszlop természetes csiszolt gránit: síklapúság 2µm/m-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2µm-on belül programból vezérelhető mechanikus szerszámbehúzás állandó erőhatású archimedesi spirálrugós felfüggesztés Linux alapú PC a mérések elvégzésére, a mért adatok kezelésére, tárolására kamerarendszer a szerszámbeméréshez, szerszám él vizsgálathoz: dupla lencsék az optikai hibák kiküszöbölésére, C-MOS szenzor 10,4 méretű elsődleges színes TFT képernyő 15 PC monitor a segédfunkciók futtatására (Khyan TW esetén 23 ) teljeskörű automatikus mérés, szerszámélprofil analizálással Második forgatható kamera rendszer a szerszám mérésére 65x nagyítással a gép kezelőfelülete: szabványos PC interfészek (egér, billentyűzet) USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver mérési tartomány: átmérő 600 mm, magasság 600 vagy 800 mm alap és oszlop természetes csiszolt gránit: síklapúság 2µm/m-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2µm-on belül programból vezérelhető mechanikus szerszámbehúzás szoftveres szerszámfutás ellenőrzés a befogókúp vákuumos vizsgálatával léptetőmotoros közelítés finomráállási lehetőséggel állandó erőhatású archimedesi spirálrugós felfüggesztés Linux alapú PC a mérések elvégzésére, a mért adatok kezelésére, tárolására kétmonitoros mérőrendszer, PC perifériákkal kamerarendszer a szerszámbeméréshez, szerszámél vizsgálathoz: 10,4 méretű elsődleges színes TFT képernyő 15 PC monitor a segédfunkciók futtatására, C-MOS szenzor Linux operációs rendszer, adattárolás SD kártyán USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver

12 12 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA Mágneses és vákuumos munkadarab megfogás MÁGNESASZTALOK KÖSZÖRÜLÉSHEZ Permanens, elektromos és elektropermanens kivitelben, négyszög és kör alakban. Különféle pólusosztással 1,9 mm és 25 mm között választható a munkadarab alakjának és nagyságának függvényében. Szinusz mágnesasztal egyirányban és kétirányban dönthető kivitelben. Lamellás blokkok, kapcsolható mágneses blokkok prizmás kivitelben is. MÁGNESES SEGÉDESZKÖZÖK Lamellás blokkok, kapcsolható mágnesblokkok és prizmák, demagnetizálók MÁGNESASZTALOK SZIKRAFORGÁCSOLÁSHOZ Dielektrikumban használható megfelelően szigetelt permanens mágnesasztalok. Választható felülről illetve 2 vagy 4 szektorban is kapcsolható kivitelben. Mágneses blokkok kapcsolható kivitelben is. VÁKUUM ASZTALOK Különböző anyagból készült vékony lemezek megfogására marási, fúrási és köszörülési feladatokra. A felület nagyságának függvényében vákumszivattyú is választható. MÁGNESASZTALOK MARÁSHOZ Permanens, elektromos és elektropermanens kivitelben magas megfogó erővel. Az elektromos kivitel megfelelő demagnetizáló funkciót is ellátó vezérléssel. Különféle pólusosztással választható a munkadarab nagyságának függvényében. Pólusmagasítók segítségével a munkadarab oldalfelülete is marható. KÖRMÁGNESEK KÖSZÖRÜLÉSHEZ ÉS ESZTERGÁLÁSHOZ Permanens, elektromos és elektropermanens kivitelben választható körkörös és sugárirányú pólusokkal különféle pólusosztással az adott feladatnak megfelelően. EMELŐMÁGNESEK Permanens emelőmágnesek 125 és 2000 kg közötti emelő kapacitással, fordító szerkezettel is. Kézi, kis kapacitású emelők, lapemelők. Adott feladatra, kérésre elektromos és elektropermanens emelő mágnesek is készülnek.

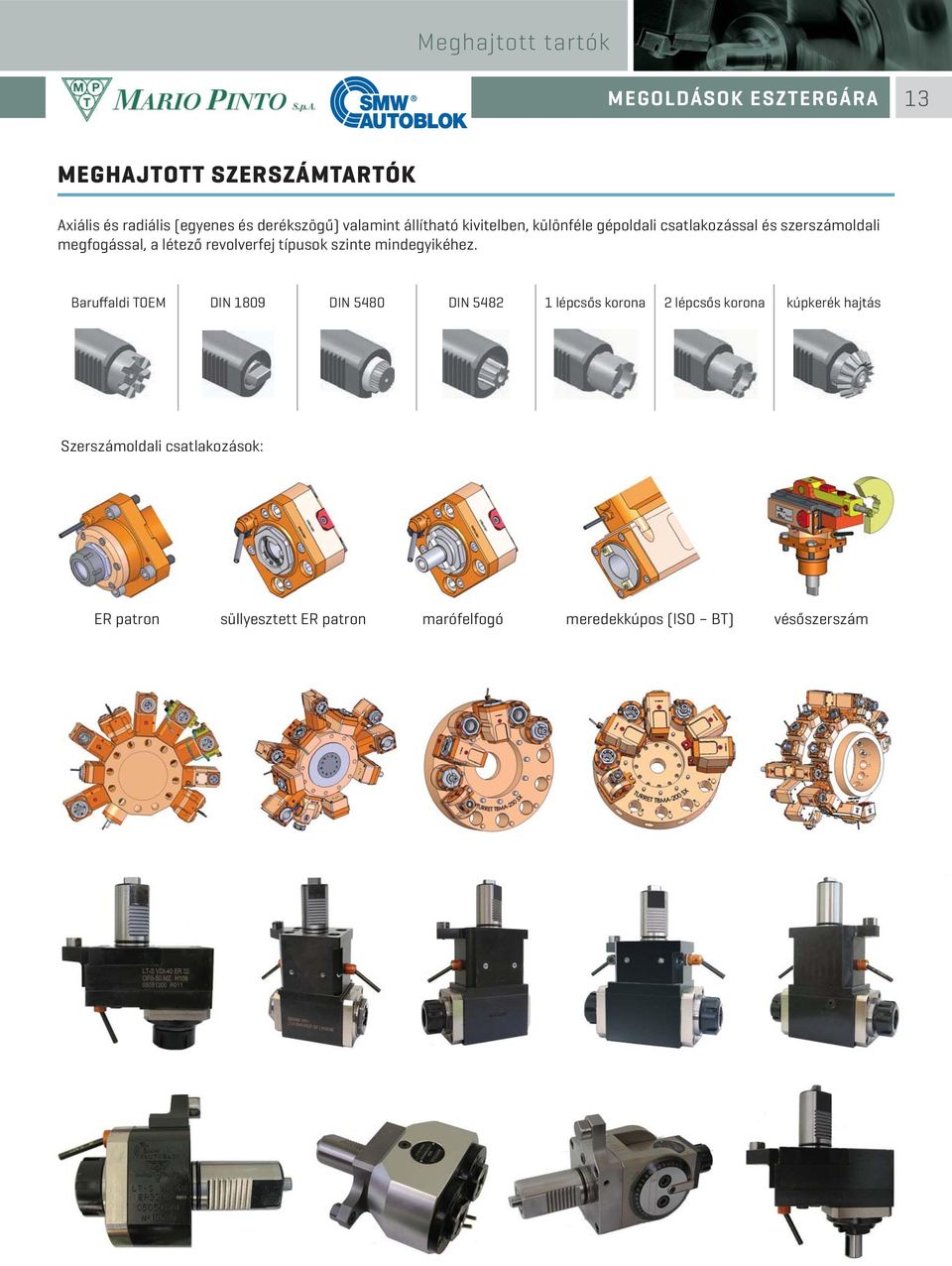

13 Meghajtott tartók MEGOLDÁSOK ESZTERGÁRA 13 MEGHAJTOTT SZERSZÁMTARTÓK Axiális és radiális (egyenes és derékszögű) valamint állítható kivitelben, különféle gépoldali csatlakozással és szerszámoldali megfogással, a létező revolverfej típusok szinte mindegyikéhez. Baruffaldi TOEM DIN 1809 DIN 5480 DIN lépcsős korona 2 lépcsős korona kúpkerék hajtás Szerszámoldali csatlakozások: ER patron süllyesztett ER patron marófelfogó meredekkúpos (ISO BT) vésőszerszám

14 14 MEGOLDÁSOK ESZTERGÁRA Munkadarab megfogás MANUÁLIS ESZTERGATOKMÁNYOK 80 és 800 mm átmérőtartományban acél és öntvényházas kivitelben 2, 3 és 4 pofás, hátoldali és homlokoldali rögzítéssel különféle főorsó csatlakozással. Manuális működtetésű síktárcsák. HIDRAULIKUS MŰKÖDTETÉSŰ ESZTERGATOKMÁNYOK Zárt és átmenő furatos gépi működtetésű tokmányok hidraulikus cilinder segítségével működtetve 125 mm-től 1600 mm átmérőig, 2-től 6 pofás kivitelig, gyorscserélős pofás kivitel, leszorító hatású kivitel, indexáló tokmányok. KÜLÖNLEGES IGÉNYŰ MEGMUNKÁLÁSOKHOZ TERVEZETT TOKMÁNYOK Vannak olyan munkadarabok, amelyek különleges formájuk vagy egyedi pontossági igényeik miatt nem munkálhatóak meg a szokványos 2, 3 és 4 pofás tokmányokkal. Ilyen munkadarabokra különleges tokmányokat ajánlunk: tengelymegfogás: egy felfogásból nagyolni és simítani a tengely teljes palást-felszínén a dupla hidraulikával rendelkező W tokmánnyal, amely menesztőkkel és pofákkal is fogja a munkadarabot fogaskerék megfogás: a fogaskerék nehezen megfogható és könnyen deformálódó alakja különleges konstrukciójú megfogást kíván: a membrán alapú D tokmány egyedi pofákkal biztosítja a megfelelő végeredményt KÖZVETLEN PNEUMATIKUS ÉS HIDRAULIKUS MŰKÖDTETÉSŰ ESZTERGATOKMÁNYOK A tokmányba épített pneumatikus vagy hidraulikus működtetéssel forgó, vagy szerszámgép asztalára szerelhető nem forgó kivitelben is. LESZORÍTÓ HATÁSÚ SPECIÁLIS TOKMÁNYOK Tárcsa vagy korong jellegű alkatrészek megmunkálásánál a síklapúsági és párhuzamossági, valamint a körkörösségi kívánalmak megkövetelik az egyedi megfogást és a leszorító hatást. A TS tokmánycsalád ezekre az igényekre ad választ.

15 Munkadarab megfogás MEGOLDÁSOK ESZTERGÁRA 15 LÜNETTÁK Munkadarabok kitámasztására. Manuális és központi olajkenéssel, eszterga- és köszörűgépekhez. GÉPI MŰKÖDTETÉSŰ PATRONOS TOKMÁNYOK DIN 6343 szerinti patronos, illetve nagy erejű új generációs patronos tokmányok, eszterga patronok. HIDRAULIKUS ÉS PNEUMATIKUS MŰKÖDTETŐ HENGEREK Zárt és furatos kivitelben esztergatokmányok működtetésére. EXPANZIÓS TÜSKÉK Munkadarabok furaton történő megfogására. NÉGYSZÖGTOKMÁNYOK Szerszámgép asztalára szerelhető felülről működtethető kivitel. TOKMÁNY POFÁK Óriási választék kemény és puha pofákból, T-anyákból, nem csak SMW-Autoblok tokmányokhoz.

16 16 MEGOLDÁSOK KÖSZÖRŰGÉPRE KÖSZÖRŰ LÜNETTÁK Nagy visszaállási pontossággal, könnyen gyorsan kezelhető finombeállítással Merev kialakítással és pontos átmérőkövetéssél kifejezetten a technológiai igényeknek megfelelően kialakítva NAGYPONTOSSÁGÚ LEVEGŐS TOKMÁNYOK Teljesen szigetelt nagypontosságú levegős tokmányok OD és ID megfogásra, beépített pneumatikus munkahengerrel Általános köszörülési feladatokhoz. Visszaállási pontosság 0,002 mm MEMBRÁN TOKMÁNYOK Kiemelkedő futáspontosságú megfogás fogaskerekek megmunkálásához. Külső vagy gördülőkörös megfogás, gyors pofacserélési lehetőséggel Megfogás futáspontossága mikronosan finomállítható, Opcionálisan elérhető levegő, vagy hűtőfolyadék átvezetéssel is. D-Vario konfigurátor program elérhető a gyártó weboldalán: FDG HOMLOKMENESZTŐ KÖSZÖRÜLÉSHEZ Puha és edzett munkadarabok központok közötti megmunkálásához, keményfém központi csúccsal. Futáspontosság: 0,003 mm EM-S EXPANZIÓS TÜSKE KÖSZÖRÜLÉSHEZ Rendkívül merev kialakítású expanziós tüske nagy volumenű gyártáshoz. Lehúzó hatású befogási mechanika gyorscserélős patronokkal a mellékidők csökkentéséért. Axiális ütköző illesztési lehetőség homlokfelületre.

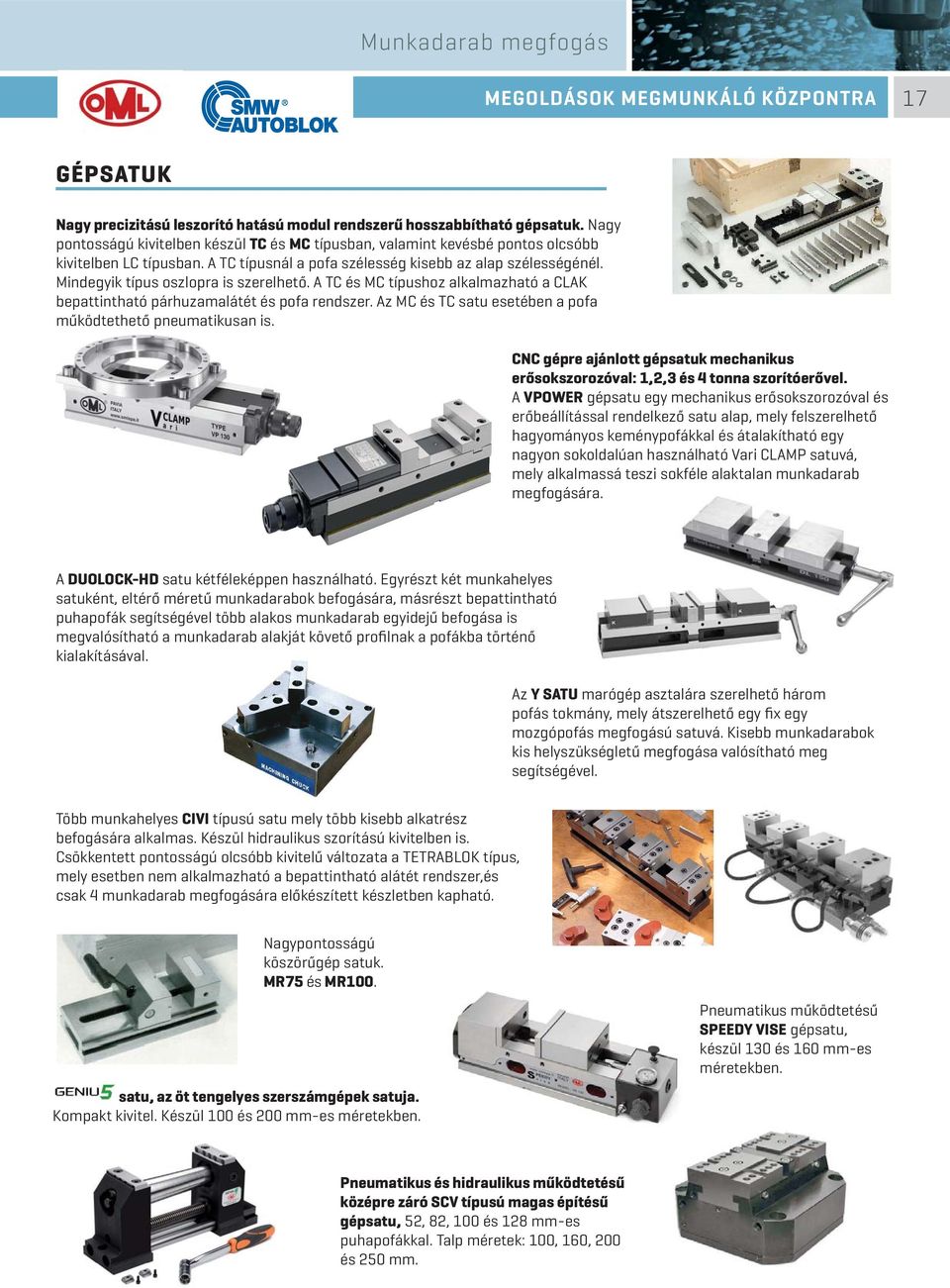

17 Munkadarab megfogás MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA 17 GÉPSATUK Nagy precizitású leszorító hatású modul rendszerű hosszabbítható gépsatuk. Nagy pontosságú kivitelben készül TC és MC típusban, valamint kevésbé pontos olcsóbb kivitelben LC típusban. A TC típusnál a pofa szélesség kisebb az alap szélességénél. Mindegyik típus oszlopra is szerelhető. A TC és MC típushoz alkalmazható a CLAK bepattintható párhuzamalátét és pofa rendszer. Az MC és TC satu esetében a pofa működtethető pneumatikusan is. CNC gépre ajánlott gépsatuk mechanikus erősokszorozóval: 1,2,3 és 4 tonna szorítóerővel. A VPOWER gépsatu egy mechanikus erősokszorozóval és erőbeállítással rendelkező satu alap, mely felszerelhető hagyományos keménypofákkal és átalakítható egy nagyon sokoldalúan használható Vari CLAMP satuvá, mely alkalmassá teszi sokféle alaktalan munkadarab megfogására. A DUOLOCK-HD satu kétféleképpen használható. Egyrészt két munkahelyes satuként, eltérő méretű munkadarabok befogására, másrészt bepattintható puhapofák segítségével több alakos munkadarab egyidejű befogása is megvalósítható a munkadarab alakját követő profilnak a pofákba történő kialakításával. Az Y SATU marógép asztalára szerelhető három pofás tokmány, mely átszerelhető egy fix egy mozgópofás megfogású satuvá. Kisebb munkadarabok kis helyszükségletű megfogása valósítható meg segítségével. Több munkahelyes CIVI típusú satu mely több kisebb alkatrész befogására alkalmas. Készül hidraulikus szorítású kivitelben is. Csökkentett pontosságú olcsóbb kivitelű változata a TETRABLOK típus, mely esetben nem alkalmazható a bepattintható alátét rendszer,és csak 4 munkadarab megfogására előkészített készletben kapható. Nagypontosságú köszörűgép satuk. MR75 és MR100. satu, az öt tengelyes szerszámgépek satuja. Kompakt kivitel. Készül 100 és 200 mm-es méretekben. Pneumatikus működtetésű SPEEDY VISE gépsatu, készül 130 és 160 mm-es méretekben. Pneumatikus és hidraulikus működtetésű középre záró SCV típusú magas építésű gépsatu, 52, 82, 100 és 128 mm-es puhapofákkal. Talp méretek: 100, 160, 200 és 250 mm.

18 Munkadarab megfogás 18 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA SINTERGRIP satupofa tömör keményfém körmökkel Bármely satura illeszthető speciális pofa, amellyel csupán 3,5mm megfogási magassággal munkálhat meg. Különösen 5-tengelyes megmunkálás esetén ajánlott, egy felfogásban való megmunkáláshoz. MUNKADARAB MEGFOGÓ ELEMEK Felülről és oldalról szorító elemek, tájolók alátámasztások. MECHANIKUS OSZTÓKÉSZÜLÉKEK TOUCHDEX típusú mechanikus osztókészülékek melyek egy csap lenyomásával a főorsó segítségével működtethetők. Különféle osztással és különféle nagyságban készül vízszintes, függőleges és dönthető asztalos kivitelben. FELFOGÓ TÖMBÖK Tömbök, derékszögek, lapok, sima, furatos és T-hornyos kivitelben, munkadarabok, készülékek, satuk felfogására. A tömbök készülnek acélból és némely típus öntöttvas és nagyszilárdságú alumíniumból, különféle alakban (háromszög, négyzet, tégla, hatszög). APS NULLPONT RENDSZER Szikraforgácsolón és megmunkálóközponton alkalmazható nullpont referencia rendszer.

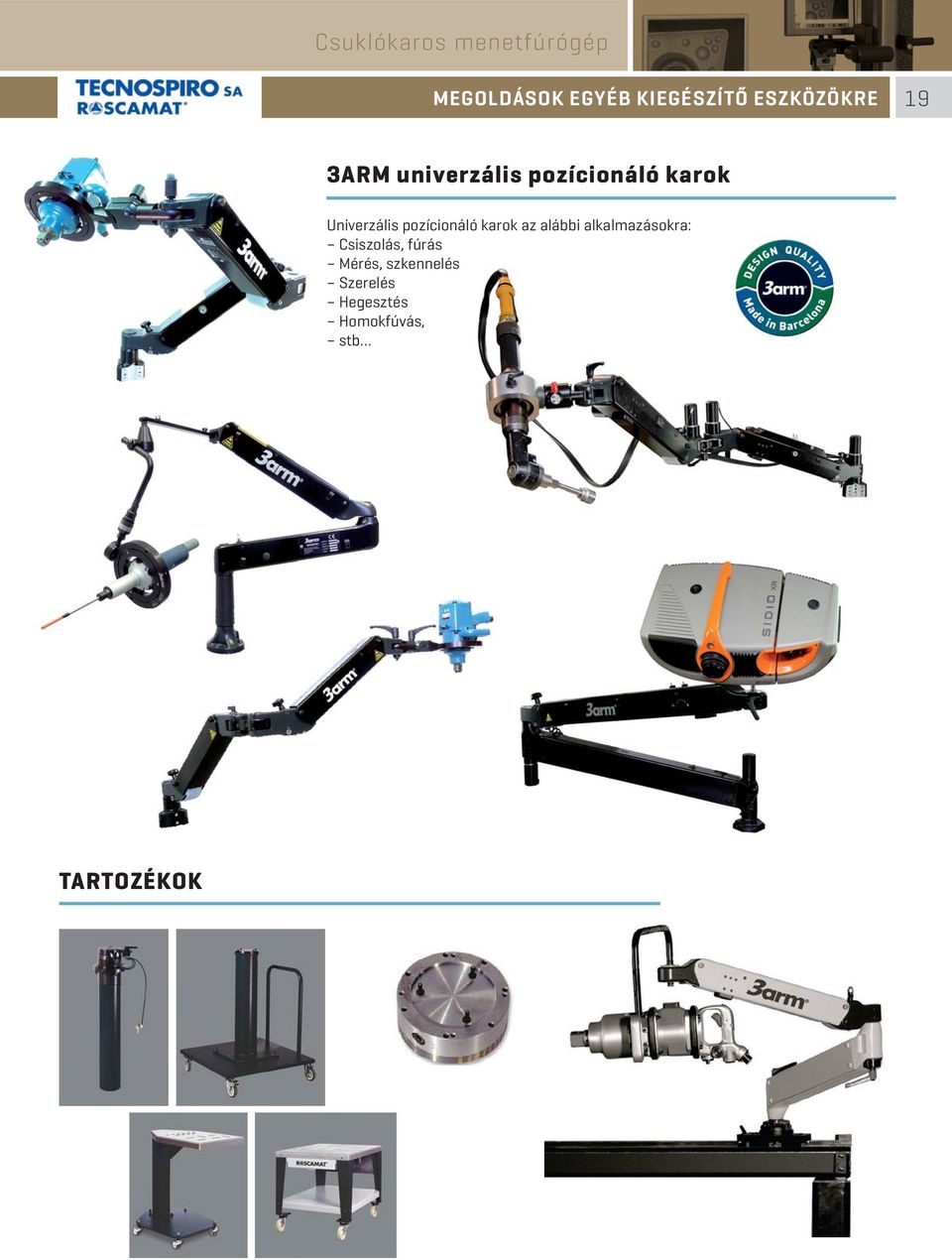

19 Csuklókaros menetfúrógép MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE 19 3ARM univerzális pozícionáló karok Univerzális pozícionáló karok az alábbi alkalmazásokra: Csiszolás, fúrás Mérés, szkenneléss Szerelés Hegesztés Homokfúvás, stb TARTOZÉKOK

20 Csuklókaros menetfúrógép 20 MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE MOSQUITO - kapacitás M2-M14 (M16) Légrugóval kiegyensúlyozott, billenőkaros elektromos menetfúrógép. A fordulatszámot az elektromos doboz burkolatában található potméter szabályozza. A forgató motort és az opcionális automatikus kenést a radiális kar fölött elhelyezkedő gombok segítségével lehet beállítani. A sebességet így a menet típusának megfelelően lehet beállítani. A menetfúró befogók gyorscserélővel kapcsolódnak a motorhoz, a menetfúrók pedig közvetlenül a modulba illeszkednek. Motor Sebesség (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. Menet Alumínium Max. Menet Acél<100 Kg AF AF AF / M16 M16 M16 M14 M14 M14 TIGER - kapacitás M2-M27 (M33) Légrugóval kiegyensúlyozott, billenőkaros elektromos menetfúrógép. A forgató motor sebességét, az opcionális automatikus kenést valamint a fúrás mélységét a radiális kar fölött elhelyezkedő gombok segítségével lehet beállítani. Egyfázisú (220V vagy 110V) NAGYFREK- VENCIÁS MOTORRAL van felszerelve, az R400 típussal csereszabatos moduláris rendszernek köszönhetőn könnyen alakítható 7 gyorscserélő modullal (szűkítővel) ellátva. Modul Max. seb (rpm) Max. nyomaték (Nm) Csatlakozás Ø Max. menet aluminium Max. Menet acél<100 Kg ,5 6 Ø31 Ø31 Con B-16 M30 1 /1/8 M27-1 M24-7/8 M20 - ¾ M16-9/16 M16-9/16 M14 - ½ M12-7/16 M12-7/16 M10-3/8 M8-5/16 M8-5/16 fúrás átm.8mm-ig, alumínium, réz, stb. SHARK - kapacitás M3-M36 (M42) A gép egy légrugóval kiegyensúlyozott billenőkarból áll, amely egy közbülső elem segítségével csatlakozik egy 360º-ban elforgatható karhoz. A gépet a talpazat segítségével lehet a munkapadhoz rögzíteni. A motoros fej a billenőkar végén található, így a munkafelülethez mindig a legmegfelelőbb szögben fér hozzá. A motor sebességét, az automatikus szerszámkenést és a fúrásmélység beállítását az elektronikusvezérlés házán található kijelzőn lehet beállítani. Modul Max. seb (rpm) Max. nyomaték (Nm) Csatlakozás Ø Max. menet aluminium Max. Menet acél<100 Kg Ø48 Ø31 Ø31 M42 1 1/2 M33 1 ¼ M27 1 M20 ¾ M16 9/16 M10 3/8 M36 1 ¼ M27 1 M22 7/8 M16-9/16 M12-7/16 M8 - ;5/16

21 Csuklókaros menetfúrógép MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE 21 ROSCAMAT kapacitás M2-M14 Pneumatikus csuklókaros menetfúrógép M2-M14 menetek megmunkálására 19 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel használható. Munkaterület rádiusza 935 mm, magassága mm toldási lehetőséggel 90 -onként indexelhető feltét fejjel is megrendelhető (C-13 típus). Motor teljesítmény 300W, fordulatszáma választható 350 vagy 750 1/min Motor Max. Fordulat (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. menet Aluminium Max. menet acél <100 Kg 202A B M16 M12 M14 M10 ROSCAMAT kapacitás M2-M27 Pneumatikus csuklókaros menetfúrógép M2-M24 menetek megmunkálására 19 és 31 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel. Munkaterület rádiusza 1100 mm, magassága mm toldási lehetőséggel 90 -onként indexelhető feltét fejjel is megrendelhető (C-43 típus). Motor teljesítmény 730W, fordulatszám /min-ig választható. Modul Max. Fordulat (rpm) Max. Nyomaték (Nm) Csatlakozás Ø Max. menet aluminium Max.menet acél < 80kg Max.menet acél > 80kg Az R400 és az R500 modellekhez rendelhető automatius kenőrendszer is ,5 6 Ø31 Ø31 Cone B-16 M27 M30 M16 M14 M12 M8 M24 M27 M16 M12 M10 M8 M22 M16 M14 M10 M8 M6 fúrásra átm. 8-ig (alumínium, öntöttvas) ROSCAMAT kapacitás M2-M27 Pneumatikus működtetésű M2-M24 menetek megmunkálására 19 és 31 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel. A munkaterület rádiusza 2120 mm, magassága 1100 mm, nem magasítható. Motor teljesítmény 730W, fordulatszám /min-ig választható. Rendelhető fokozatmentesen bármely irányba állítható fejjel is (RH típus). Rendelhető 90 -onként indexelhető feltét fejjel is (C-26N típus).

22 Csuklókarok pozicionáláshoz 22 MEGOLDÁSOK EGYÉB KIEGÉSZÍTŐ ESZKÖZÖKRE MENETFÚRÓ ELŐTOLÓ EGYSÉGEK M30 menetfúrásig, mechanikus előtolással, szerszámcsatlakozás patronos, Morse kúpos, B rövid kúpos, TR hengeres. Többorsós fej, szög fej és visszafúró fej is alkalmazható. FÚRÓ ELŐTOLÓ EGYSÉGEK Pneumatikus és hidraulikus kivitelben, 28 mm fúróátmérőig, fúrókiemeléssel. Szerszámcsatlakozás patronos, Morse kúpos, B rövidkúpos TR hengeres. Többorsós fúrófejes kivitelben is. CNC típus szervomotoros kivitelben. FÚRÓ-MENETFÚRÓ ELŐTOLÓ EGYSÉGEK Kombinált fúró-menetfúró szerszám segítségével egy lépésben előfúr és menetel. M16-os menetig. Szerszámcsatlakozás B12, vagy MK2. MEGMUNKÁLÓ EGYSÉGEK Fúrás, menetfúrás és marási műveletekre. Hidraulikus, pneumatikus és szervomotoros kivitelben. ISO 30,40,50 és HSK 50,63,100 szerszámcsatlakozással. Menetfúrási kapacitás M40-ig, fúrási kapacitás 60 mm-ig. KIEGÉSZÍTŐ ESZKÖZÖK SZÁNSZERKEZETEK Többorsós fejek, szög fejek. Többféle nagyságrendben a megmunkáló egységekhez, 800 mm löketig. KÖRASZTALOK Hidraulikus vagy pneumatikus kivitel, célgépekhez 325 mm átmérővel, mely pótasztallal nagyobbítható, és CNC megmunkáló központokhoz 150, 220, 320 mm átmérőkben. CÉLGÉPÉPÍTŐ ELEMEK Tartó elemek, oszlopok, fúrókiemelő és előtolás szabályozók, asztal célgéphez, hűtőfolyadék tartály szivattyúval. CÉLGÉPEK Komplett célgépek építése specifikus feladatokra.

23 Hagyományos kézi mérőeszközök MEGOLDÁSOK KÉZI MÉRÉSRE 23 svájci gyártmány TOLÓMÉRŐK ÉS MIKROMÉTEREK svájci minőségellenőrzés gazdaságos megoldás tolómérők hagyományos pofakialakítással mm méréstartományig mechanikus, mérőórás és digitális kivitelekben normál és IP védettséggel tolómérők speciális pofakialakítással mechanikus és digitális kivitelben nagy méretű tolómérők könnyített szerkezettel mélységmérő tolómérők különböző végződéssel mechanikus és digitális kivitelben mikrométerek mm méréstartományig nóniuszos és digitális leolvasással normál és IP védett kialakításban mikrométerek speciális, illetve cserélhető pofás kivitelben mikrométer tartozékok menetméréshez INDUKTÍV TAPINTÓ RENDSZEREK mechanikus kiemeléssel, különböző mozgástartománnyal vákuumos kiemeléssel, különböző mozgástartománnyal USB kábelcsatlakozással Wireless kommunikációval kijelzőegységek induktív tapintókhoz MÉRŐÓRÁK ÉS TALPAS MAGASSÁGMÉRŐK, MÉRŐÓRA-KIEGÉSZÍTŐK mérőórák mechanikus és digitális számlappal szögtapintós mérőórák mechanikus és digitális kivitelben különböző tapintóhosszokkal mérőóra tapintók, mérőóra-állványok mágneses, pneumatikus és gránitlapos talppal talpas magasságmérők mm méréstartományig mechanikus, mérőórás és digitális kivitelben

24 24 MEGOLDÁSOK KÉZI MÉRÉSRE Hagyományos kézi mérőeszközök ADATÁTVITELI MEGOLDÁSOK MÉRŐESZKÖZRŐL vezetékes adatátvitel Wireless adatátvitel TESA TLC szabadalmaztatott adatátvitel szoftvermegoldások egyszerű adatátvitelhez vagy komplett statisztikai kiértékeléshez (SPC) HAGYOMÁNYOS ÉS SPECIÁLIS FURATELLENŐRZŐ KÉSZÜLÉKEK kettő- és három pontos furatmikrométerek mm méréstartományig mechanikus és digitális kivitelben három pontos furatmikrométerek egyedien kialakított mérőpofákkal akár menetes furatokhoz két pontos furatellenőrző készülékek (INTO-k) 800 mm méréstartományig botmikrométerek sima és menetes furatokhoz univerzális, nagy pontosságú mérőkészülékek külső- és belső átmérők ellenőrzéséhez akár 3000 mm méréstartományig speciális gyors ellenőrző készülékek különböző kivitelekben belső- és külső átmérők méréséhez speciális mérő idomszerek DERÉKSZÖGEK, VONALZÓK, ETALONOK, SIMA-, MENETES- ÉS VILLÁS IDOMSZEREK mérőhasáb-készletek acélból, keményfémből és kerámiából 122 db-os készletnagyságig, különböző pontossági osztályokban mérőgolyó-készletek élderékszögek, derékszögek sima és talpas kivitelben különböző pontossági osztályokban vonalzók, élvonalzók különböző pontossági osztályokban mérőhasábok egyedi méretben acélból, keményfémből és kerámiából, különböző pontossági osztályokban mérőcsapok készletben, illetve egyedi méretben különböző pontossági osztályokban sima dugós- és gyűrűs, menetes dugós-, gyűrűs- és villás idomszerek akár speciális méretben is EGYÉB MÉRŐESZKÖZÖK ÉS TARTOZÉKOK gránitlapok, tusírlapok 2000 mm méretig különböző pontossági osztályokban szögmérők, szintezők, lakatos ipari eszközök sablonok, munkadarab megtámasztó elemek

25 Hordozható mérőberendezések, kalibráló eszközök, 1D és 2D magasságmérők MEGOLDÁSOK KÉZI MÉRÉSRE 25 ÉRDESSÉGMÉRŐK, KEMÉNYSÉGMÉRŐK, VASTAGSÁGMÉRŐK HORDOZHATÓ KIVITELBEN - hordozható érdességmérők speciális kiértékelő szoftver lehetőséggel - TESA érdességmérőhöz illeszthető speciális kontúrmérő szoftver - hordozható keménységmérő készülékek gyors ellenőrzésekhez - hordozható réteg- és falvastagság mérők különböző anyagokhoz - rugóerőmérők, fordulatszám-, hőmérséklet- és páratartalom mérők MÉRŐRENDSZEREK IDOMSZEREK, MÉRŐESZKÖZÖK KALIBRÁLÁSÁHOZ TESA 1D ÉS 2D MAGASSÁGMÉRŐ GÉPEK - TESA-HITE és TESA-HITE Magna 1D magasságmérő manuális mozgatással Méréstartományok: mm és mm Közvetlen átmérő mérési lehetőség. - TESA-HITE plus M és TESA MICRO-HITE, illetve TESA MICRO-HITE plus M 2D magasságmérők Méréstartományok: mm és mm, illetve: mm, mm és mm 2D mérési mód közvetlen átmérőmérési és hullámosság mérési lehetőséggel Induktív tapintórendszer előkészítve. - TESA ETALON POLO hosszmérőgép idomszerek, mérőcsapok, mérőórák, induktív tapintók kalibrálásához mm méréstartománnyal - TESA TPS hosszmérőgép gránit alappal INTO-k beállításához, kalibrálásához, egyéb mérőeszközök kalibrálásához akár 1000 mm méréstartományig - TESA UPC, UPD mérőhasáb komparátorok mérőhasábok kalibrálásához 100 mm méretig

26 26 MEGOLDÁSOK KÉZI MÉRÉSRE KREON TECHNOLOGIES 3D MÉRŐKAROK TAPINTÓS ÉS LÉZER SZKENNERES MÉRÉSI MÓDDAL Alkalmazási területek: - nagy méretű alkatrészek mérése akár a megmunkáló gépen belül - hegesztett szerkezetek mérése - méret ellenõrzés, akár bonyolult szabad formájú alkatrészek esetében is - CAD-modellel való összehasonlítás, színtérképes különbségmegjelenítés - gyors prototípus-készítés támogatása, egyedi alkatrész gyártás-elõkészítése - reverse engineering, visszamodellezés - egyéb alkalmazások: pl. mûtárgyak, régészeti leletek digitalizálása stb. Mérőkar típusok: - KREON BACES 200 mérőkarok alumínium vázzal 6 és 7 tengelyes kivitelben csak tapintós mérésre 0,06 mm pontosságtól Méréstartományok: 2,6 m, 3,2 m, 4,2 m, 4,6 m - KREON BACES 100 mérőkarok carbonszálas vázzal 6 és 7 tengelyes kivitelben tapintós és lézer szkenneres mérésre 0,04 mm pontosságtól Méréstartományok: 2,6 m, 3,2 m - KREON ACE mérőkarok carbonszálas vázzal 6 és 7 tengelyes kivitelben tapintós és lézer szkenneres mérésre 0,018 mm pontosságtól Méréstartományok: 2 m, 2,5 m, 3 m, 3,5 m, 4 m, 4,5 m A mérőkar hőkompenzált, mérőszobai, illetve gyártósori felhasználásra egyaránt alkalmas. Mérőtapintós alkalmazása esetén a beépített akkumulátornak a WiFi-s, vezeték nélküli adatkapcsolatnak köszönhetően a kar külső tápellátás és vezeték nélkül is használható.

27 MEGOLDÁSOK GÉPI MÉRÉSRE 27 Illeszthető tapintócsúcsok: Mivel a tapintócsúcsok szabványos metrikus menettel kapcsolódnak a mérőkarokhoz, ezért a csatlakoztatható tapintócsúcsok széles körben választhatók. A mérőkarokhoz illeszthető 3D lézer szkenner fejek típusai: - SOLANO: kedvező költségek mellett magas szintű műszaki szolgáltatás pont/sec olvasási sebesség - SOLANO BLUE pont/sec olvasási sebesség fényes felületekhez - ZEPHYR II nagy sebesség ( pont/sec) mellett nagy pontosság - ZEPHYR II BLUE kifejezetten az erősen csillogó fényes felületekhez - AQUILON nagy teljesítményű 3D lézerszkenner a legbonyolultabb ipari felhasználásokhoz A szkennerek és mérõtapintók plug-and-play eszközként csatlakoztathatók és a berendezés számos felhasználói szoftverrel (PowerInspect, Polyworks, Metrolog, Rapidform, Capps ) használható. A kombinált mérésre is lehetőség van, azaz a tapintós és a lézer szkenneres mérési mód együttes alkalmazására. A SOLANO szkenner fej csak a fix tapintó befogást támogatja, a többi típus viszont alkalmas a kapcsoló típusú, erőmodulos (Renishaw TP2/20/200) rendszerek kezelésére is. A szkenner fejeket telepített mérőgépekhez is lehet csatlakoztatni, mely nagy mértékben megnöveli a mérési módszer pontosságát. Alkalmazható mérőprogramok A szkennerek és mérőtapintók plug-and-play eszközként csatlakoztathatók és a berendezés számos felhasználói szoftverrel (PowerINSPECT, Polyworks, Metrolog, Rapidform, Capps, stb.) használható. Felfogási lehetőségek A mérőkarok alapkivitelben furatokkal ellátott alaplappal rendelkeznek, melynek segítségével a rögzítés teljesen univerzális módon (csavarokkal, mágnes talppal, stb.) megoldható. A rögzítés speciális tartóállványon is elhelyezhető és rögzíthető.

28 Hodász Gábor TÖBB MINT KÉT ÉVTIZEDE A PIACON Amikor édesapánk 1993-ban megalapította családi vállalkozását, fontos célként határozta meg, hogy minden partnerével hosszú távú, elégedett vevői kapcsolatot alakítson ki. Büszkék vagyunk rá, hogy a mai napig sikerült ezt megőriznünk és így folyamatosan bővülhet elégedett ügyfeleink köre. Alapértékeink megőrzése mellett törekszünk az innovatív fejlődésre, amit közelmúltban megújult arculatunk és cégnevünk is tükröz. Eredeti üzleti stratégiánk azonban továbbra is az az irány, amiért minden nap közösen dolgozunk: ipari megoldásokkal a hatékony és pontos megmunkálásért! Hodász Tibor Üzletkötőink: Csordás Ákos Buda és környéke +36 (20) akos.csordas@hod-industrial.hu Csontos Tibor Pest és környéke +36 (70) tibor.csontos@hod-industrial.hu Papp János Észak-Nyugat +36 (20) janos.papp@hod-industrial.hu Séra Gábor Dél-Nyugat +36 (70) gabor.sera@hod-industrial.hu Bán László Észak-Kelet +36 (20) laszlo.ban@hod-industrial.hu Asztalos Zoltán Dél-Kelet +36 (20) zoltan.asztalos@hod-industrial.hu Salgótarján Miskolc Győr Eger Nyíregyháza Tatabánya Budapest Debrecen Szombathely Farkas Árpád Üzletkötő, kiemelt kapcsolatok +36 (30) arpad.farkas@hod-industrial.hu Székesfehérvár Veszprém Zalaegerszeg Kaposvár Szekszárd Kecskemét Szolnok Békéscsaba Mészáros Csaba Méréstechnikai termékmanager +36 (70) csaba.meszaros@hod-industrial.hu Szeged Pécs ipari megoldások: hatékony megmunkálás, megbízható mérés HÓD Industrial Solutions Kft Budakeszi, Présház utca 5. tel: fax: info@hod-industrial.hu 2015 / 04
