1 MÉRŐGÉPEK ÖSSZEFOGLALÓ BEMUTATÓ 2018 Megoldások megbízható méréshez hod-industrial.hu

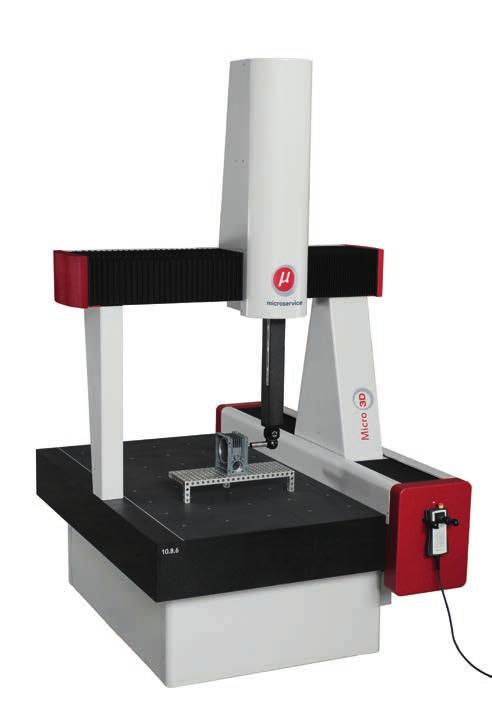

2 Olaszország legnagyobb márkafüggetlen méréstechnikai szolgáltatásokat nyújtó cége, a MicroService s.r.l most mutatja be a legújabb termékét: a Micro3D mérőgépeket. Több, mint 16 éves tapasztalat, jelentős eszköz és géppark a mérési és kalibrálási feladatok ellátására, valamint kiemelkedő szakmai tudás adja azt a hátteret, ami Önnek is rendelkezésére áll, ha a Micro3D mérőgépet választja. A magyarországi forgalmazóként biztosítjuk a teljes körű magyar nyelvű szakmai és logisztikai támogatást: szállítás, beüzemelés, betanítás, kalibrálás, karbantartás, javítás. Különböző méretek a különböző igényekhez A kisméretű alkatrészekhez 500x600x400 mm mérettartománytól fel egészen 1200x2500x1000 mm-ig Rugóelőfeszítéses speciális légcsapágy és gránit tengelyek A hőmérsékletváltozással szemben érzéketlen, és a tengelyek rezgésmentesen, finoman futnak. Szoftverfüggetlen rendszer Válassza az igényeinek megfelelő szoftvert! Szolgáltatások Szerviz Karbantartás Kalibrálás Oktatás A forgalmazott mérőgépek szervizelését cégünk képzett szakemberei a magyar partnercégeikkel közösen Magyarországról látják el. Alkatrészek tekintetében a főbb egységekből raktárkészlettel rendelkezünk, mely lecsökkenti a szervizelés időtartamát. Az értékesített mérőgépekhez karbantartási szerződést tudunk ajánlani. A szerződés megkötésével a mérőgépek folyamatos felügyelet alatt vannak, így az élettartam növekszik és elkerülhetők a véletlenszerű megállások. A mérőgépeket a minőségirányítási rendszereknek megfelelően rendszeresen kalibrálni kell, hogy a specifikált pontosság folyamatosan fennálljon. Ezt cégünk saját etalonjaival vagy partnercég segítségével végzi. A mérőgépekhez kínált mérőszoftverek oktatását akár bemutatótermünkben, akár a vevőink telephelyén el tudjuk végezni az eladáskor vagy későbbi oktatási napok keretein belül. 2 Ha kérdése vagy egyedi igénye van, keressen meg minket!

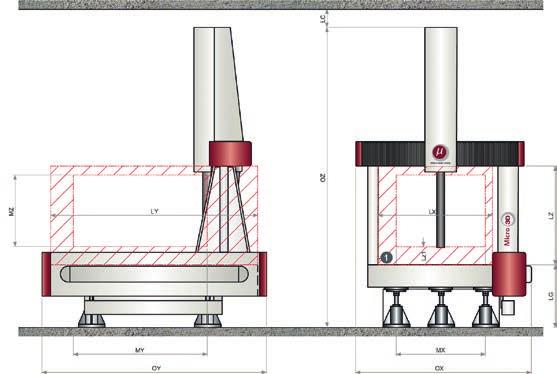

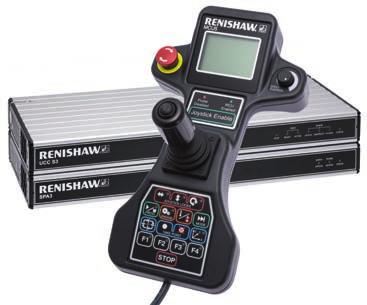

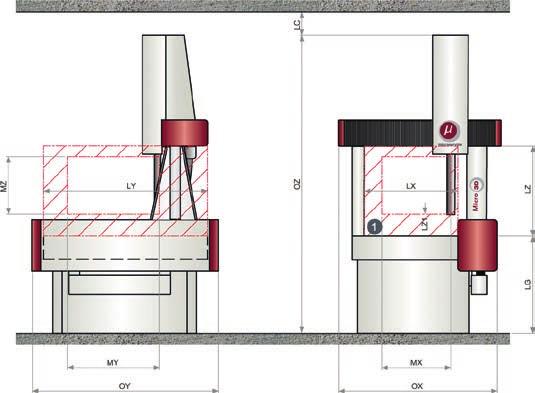

3 Renishaw vezérlők és mérőfejek gazdag választéka Egyszerű 3D-s mérés? Komplex 5-tengelyes mérés? Szabad felületek scannelése? Döntse el Ön! Különböző mérési igényekhez különböző mérőfejek és tapintók a piacvezető gyártótól. 3D scanner opció Csatlakoztatható 3D scanner fej, amellyel pontfelhőket olvashat be és értékelhet ki, így a legbonyolultabb geometriák is könnyedén mérhetőek, vagy visszamodellezési feladatok is megoldhatóak. Hőmérséklet-kompenzáló szenzorok A pontosság tovább növelhető, ha a hőmérsékletkompenzált mérőrendszer opciót választja. méréstartomány MX MY MZ pontosság munkadarab súly ,2 + L/ ,2 + L/ ,2 + L/ méréstartomány MX MY MZ pontosság munkadarab súly ,3 + L/ ,3 + L/ ,6 + L/ ,6 + L/ ,6 + L/ ,8 + L/ ,8 + L/ ,8 + L/ webshopunk: /webshop 3

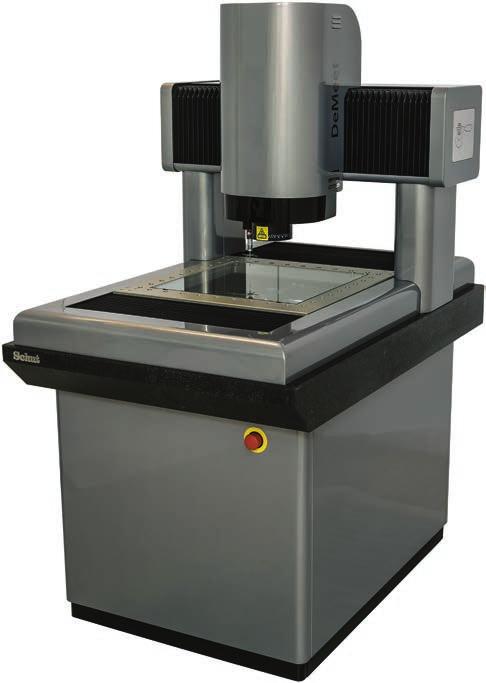

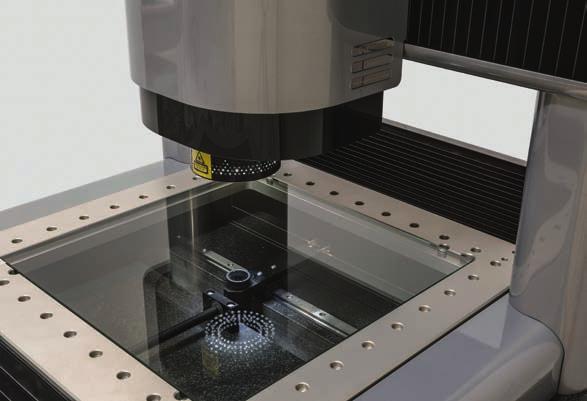

4 DeMeet 3D optikai-tapintós mérőgépek Kivitelek, méréstartományok Az optikai és optikai-tapintós kombó mérőgepek a piaci igényekhez illeszkedő méréstartományokkal érhetőek el. A DeMeet 220 egy asztali kivitel, a többi típus saját alátét vázzal rendelkezik. Típus DeMeet 220 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 110 x=220; y=150; z=100 w=520; l=700; h=615 Mérőasztal mérete (mm) x=357; y=260 Max. munkadarab-súly (kg) 20 Típus DeMeet 400 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 530 x=400; y=250; z=200 w=865; l=930; h=1570 Mérőasztal mérete (mm) x=560; y=422 Max. munkadarab-súly (kg) 50 Típus DeMeet 404 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 700 x=400; y=400; z=200 w=865; l=1245; h=1580 Mérőasztal mérete (mm) x=560; y=580 A mérőrendszer stabilitását a kialakítás biztosítja, mely egy nagyon pontosan megmunkált (DIN 876/00) gránit alapon nyugvó fix híd elrendezés, mozgó munkadarabasztallal. Kétfajta kialakítással érhető el: csak videó (optikai) méréshez multiszenzoros (kombó) kivitelben optikai és tapintós méréshez, mely az összetett mérési feladatok elvégzését segíti Szakszerviz általi kalibrálás szükség szerinti kompenzálással Cégünk szakemberei elvégezték a gyártó által szervezett tanfolyamot a mérőgép szakszerű kalibrálására, melyhez rendelkezünk a teljes kalibráló készlettel. Így a mérőgéphez teljes körű támogatást tudunk adni a szerviz és kalibrálás területén is. Max. munkadarab-súly (kg) 50 Típus DeMeet 443 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 720 x=400; y=400; z=300 w=865; l=1245; h=1785 Mérőasztal mérete (mm) x=560; y=580 Max. munkadarab-súly (kg) 50 Típus DeMeet 705 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 1400 x=700; y=500; z=300 w=1520; l=1550; h=1820 Mérőasztal mérete (mm) x=930; y=700 Max. munkadarab-súly (kg) 60 4 Ha kérdése vagy egyedi igénye van, keressen meg minket!

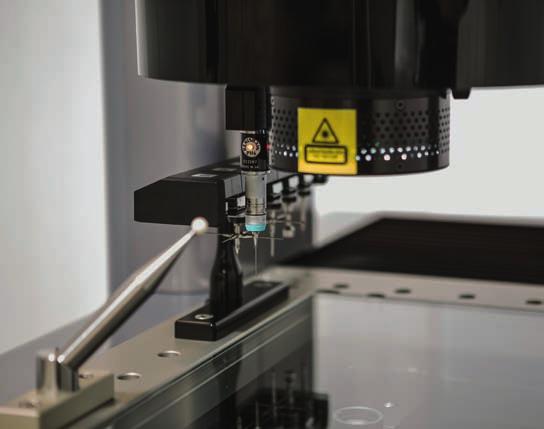

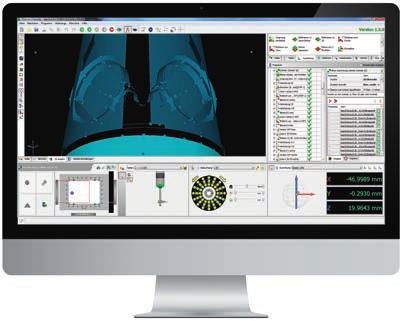

5 Technikai specifikáció Kamerarendszer: DeMeet Sony sensor kamera Optika: NIKON 3x (opcionálisan Leica 2x) Megvilágítás: 16 szegmensből és 48 LED-ből álló körfény, LED-enként állítható fényerővel állítható alsó megvilágítás állítható optikán keresztüli (koaxiális) megvilágítás Tapintórendszer: Renishaw TP20 Pontosság 0,5 µm osztású mérőléccel: X/Y/Z 4+L/150 XY 5+L/150 XYZ 5+L/150 Pontosság 0,1 µm osztású mérőléccel: X/Y/Z 3+L/200 XY 4+L/200 XYZ 4+L/200 Mérések, mérőprogram A videó mérésekhez a gyártó saját fejlesztésű képfeldolgozó algoritmust használ, mely szerint a talált élt a program pontokból rakja össze és nem egyben keresi a teljes görbét. Ez sokkal nagyobb mérési pontosságot eredményez. A tapintós mérés a hagyományos elven alapszik. A mérőgépen a gyártó által kifejlesztett és folyamatosan fejlesztés alatt álló Windows alapú, Approve mérőszoftver működik. Ez egy grafikus mérőprogram, mely nagyon egyszerű programlépéseket tartalmaz. Könnyen tudjuk az egyes programlépéseket mozgatni, másolni, eltávolítani, illetve módosítani. A mérőprogramok megfelelő futtatását tudjuk ellenőrizni, mivel az egyes programlépések akár külön-külön futtathatók. Az egyes programlépések végén ikon jelzi a lefutás állapotát. A mérőprogramhoz opcionálisan illeszthető egy Shape modul, melynek segítségével CAD analízist tudunk végezni az élő kép és egy dxf fájl között. A mérési eredményeket PDF fájlként tudjuk menteni és nyomtatni. Amennyiben további adatfeldolgozás szükséges, CSV fájlban tudjuk kimenteni az adatokat. webshopunk: /webshop 5

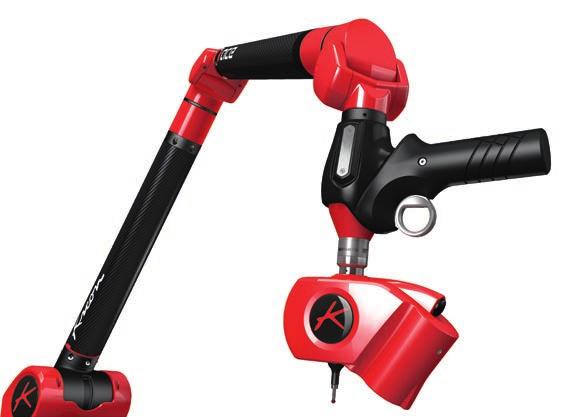

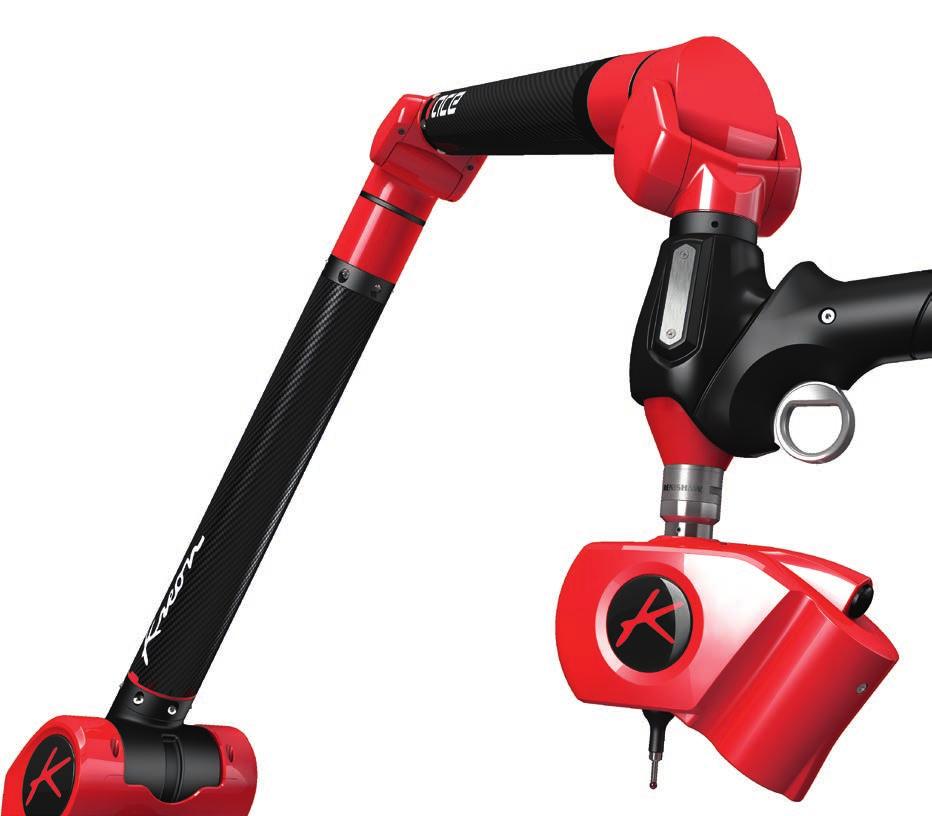

6 Kreon Technologies 3D mérőkarok tapintós és lézer szkenneres mérési móddal Alkalmazási területek: nagy méretű alkatrészek mérése akár a megmunkáló gépen belül hegesztett szerkezetek mérése méret ellenorzés, akár bonyolult szabad formájú alkatrészek esetében is CAD-modellel való összehasonlítás, színtérképes különbségmegjelenítés gyors prototípus-készítés támogatása, egyedi alkatrész gyártás-elokészítése reverse engineering, visszamodellezés egyéb alkalmazások: pl. műtárgyak, régészeti leletek digitalizálása stb. Mérőkar típusok: KREON BACES 200 Alumínium váz 6 és 7 tengelyes kivitelben KREON ACE karok Carbonszálas, hőkompenzált váz 6 és 7 tengelyes kivitelben Tapintós és lézer szkenneres mérésre is használható Beépített WIFI és akkumulátor a vezeték nélküli felhasználáshoz Típus Méréstartomány Ismétlési pontosság Térfogatpontosság ACE 6 tengelyes-2 2 m 0,018 mm 0,026 mm ACE 7 tengelyes-2 2m 0,022 mm 0,032 mm ACE 6 tengelyes-2,5 2,5 m 0,023 mm 0,034 mm ACE 7 tengelyes-2,5 2,5 m 0,027 mm 0,038 mm ACE 6 tengelyes-3 3 m 0,030 mm 0,043 mm ACE 7 tengelyes-3 3 m 0,042 mm 0,057 mm ACE 6 tengelyes-3,5 3,5 m 0,039 mm 0,056 mm ACE 7 tengelyes-3,5 3,5 m 0,054 mm 0,080 mm ACE 6 tengelyes-4 4 m 0,054 mm 0,067 mm ACE 7 tengelyes-4 4 m 0,069 mm 0,099 mm ACE 6 tengelyes-4,5 4,5 m 0,075 mm 0,090 mm ACE 7 tengelyes-4,5 4,5 m 0,092 mm 0,125 mm Típus Méréstartomány Ismétlési pontosság Térfogatpontosság M200-6 tengelyes 2,6 m 0,040 mm 0,065 mm M200-7 tengelyes 2,6 m 0,050 mm 0,080 mm G200-6 tengelyes 3,2 m 0,068 mm 0,095 mm G200-7 tengelyes 3,2 m 0,076 mm 0,100 mm XG200-6 tengelyes 4,2 m 0,098 mm 0,210 mm XL200-6 tengelyes 4,6 m 0,120 mm 0,350 mm KREON BACES 100 Alumínium váz 6 és 7 tengelyes kivitelben Típus Méréstartomány Ismétlési pontosság Térfogatpontosság M100-6 tengelyes 2,6 m 0,028 mm 0,044 mm M100-7 tengelyes 2,6 m 0,035 mm 0,052 mm G100-6 tengelyes 3,2 m 0,045 mm 0,064 mm G100-7 tengelyes 3,2 m 0,058 mm 0,077 mm 6 Ha kérdése vagy egyedi igénye van, keressen meg minket!

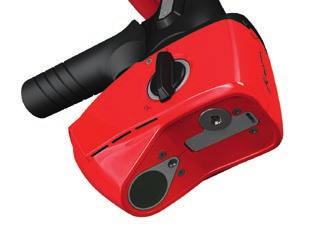

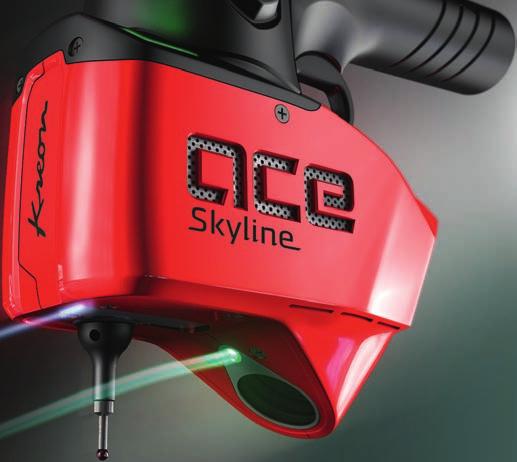

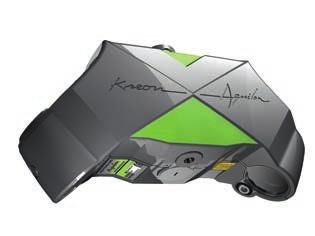

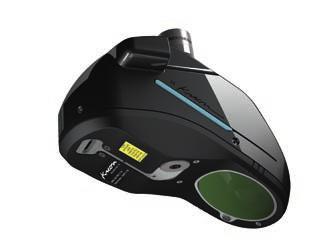

7 Alkalmazható mérőprogramok A szkennerek és mérőtapintók plug-in-play eszközként csatlakoztathatók és a berendezés számos felhasználói szoftverrel (Capps, verisurf, PowerINSPECT, Polyworks, Metrolog, stb.) használható. Felfogási lehetőségek A mérőkarok alapkivitelben furatokkal ellátott alaplappal rendelkeznek, melynek segítségével a rögzítés teljesen univerzális módon (csavarokkal, mágnes talppal, stb.) megoldható. A rögzítés speciális tartóállványon is elhelyezhető és rögzíthető. Illeszthető mérőfejek: A mérőkarokhoz illeszthető 3D lézer szkenner fejek típusai: SOLANO BLUE 40000/sec olvasási sebesség fényes felületekhez is SKYLINE EYES a legpontosabb kivitel pont/sec olvasási sebességgel 9 µm pontossággal a legnagyobb kihívást jelentő alkatrészekhez és alkalmazásokhoz SKYLINE WIDE a leggyorsabb pont/sec olvasási sebességgel, 200 mm lézervonal szélességgel nagyon sűrű pontfelhő létrehozása 15 µm pontossággal SKYLINE OPEN a leggazdaságosabb pont/sec olvasási sebességgel 20 µm pontossággal történő mérésekhez ZEPHYR II BLUE pont/sec olvasási sebességgel 10 µm pontossággal akár 3D koordináta mérőgépen is használható AQUILON nagy teljesítmény pont/sec olvasási sebességgel 5 µm pontossággal akár 3D koordináta mérőgépen is a legbonyolultabb feladatokhoz Kombinált mérésre is van lehetőség, azaz a tapintós és a lézer szkenneres mérési mód együttes alkalmazására. A szkennereket telepített mérőgépekhez is tudjuk csatlakoztatni, így a nagy pontosságú felület ellenőrzésre is van lehetőség lézer szkennerrel. A szkennerek és mérotapintók plug-and-play eszközként csatlakoztathatók és a berendezés számos felhasználói szoftverrel (PowerInspect, Polyworks, Metrolog, Rapidform, Capps ) használható. A kombinált mérésre is lehetőség van, azaz a tapintós és a lézer szkenneres mérési mód együttes alkalmazására. A SOLANO szkenner fej csak a fix tapintó befogást támogatja, a többi típus viszont alkalmas a kapcsoló típusú, erőmodulos (Renishaw TP2/20/200) rendszerek kezelésére is. A szkenner fejeket telepített mérőgépekhez is lehet csatlakoztatni, mely nagy mértékben megnöveli a mérési módszer pontosságát. Mivel a tapintócsúcsok szabványos metrikus menettel kapcsolódnak a mérőkarhoz vagy a mérőfejhez, ezért a csatlakoztatható tapintócsúcsok széles körben választhatók. webshopunk: /webshop 7

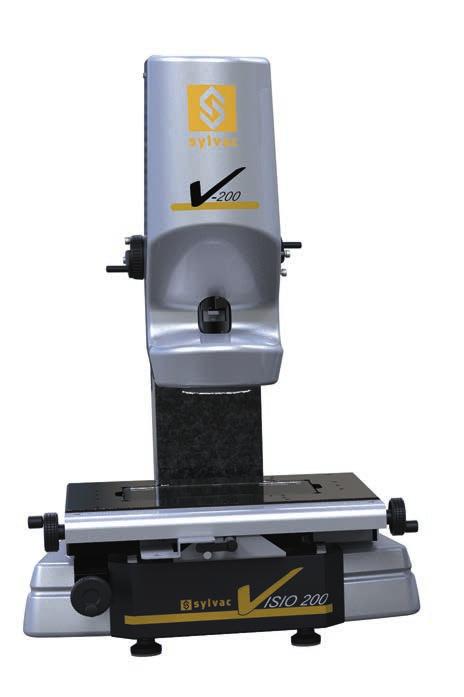

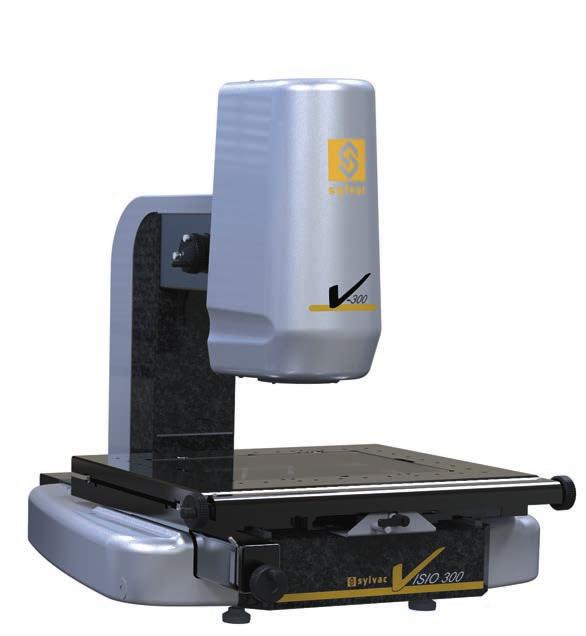

8 Sylvac Visio 200 Kimagaslóan stabil gránit felépítés CCD színes kamera LED fényforrások Manuális vagy motoros zoom Könnyen kezelhető szoftverek tulajdonságok Mozgatás mauális Mérési tartomány (X/Y/Z) mm 200x100x150 Finomállítás a Z tengelyen Asztal mérete (X/Y) mm 400x280 Max. terhelhetőség kg 10 Max. megengedett pontosság X, Y (E X, E Y ) μm Max. megengedett pontosság XY (E XY ) μm Max. megengedett pontosság Z (E Z ) μm L/1000 (L mm-ben) 2, L/1000 (L mm-ben) 3, L/1000 (L mm-ben) Sylvac Visio 300 Kimagaslóan stabil gránit felépítés Megbízható mechanikus koncepció CCD színes kamera LED fényforrások Motoros zoom 6,5x vagy 12x Könnyen kezelhető szoftverek tulajdonságok Mozgatás mauális Mérési tartomány (X/Y/Z) mm 300x200x150 Finomállítás a Z tengelyen Asztal mérete (X/Y) mm 550x430 Max. terhelhetőség kg 20 Max. megengedett pontosság X, Y (E X, E Y ) μm Max. megengedett pontosság XY (E XY ) μm Max. megengedett pontosság Z (E Z ) μm L/1000 (L mm-ben) 2,5 + 4 L/1000 (L mm-ben) 3,9 + 5 L/1000 (L mm-ben) 8 Ha kérdése vagy egyedi igénye van, keressen meg minket!

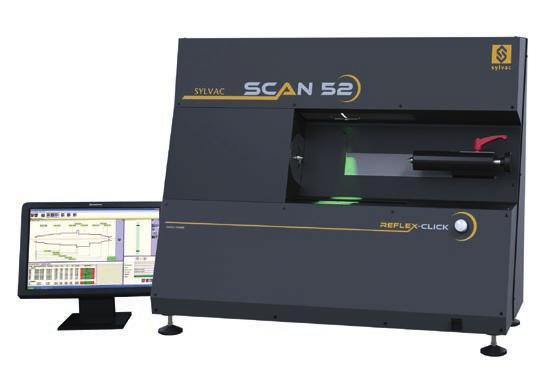

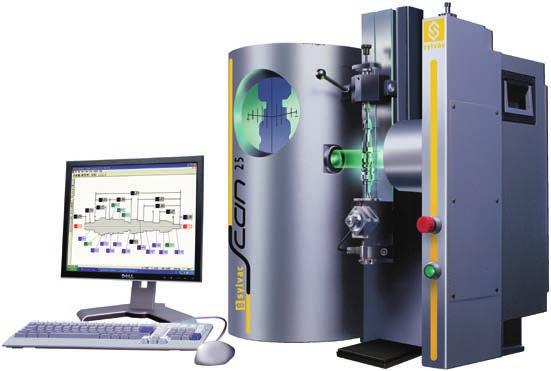

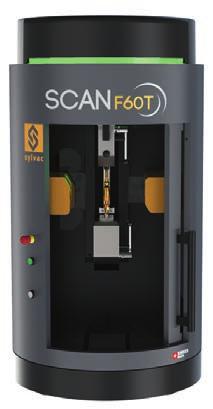

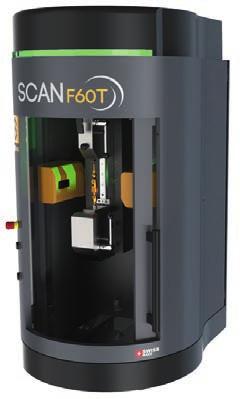

9 Sylvac Scan 52 Reflex Click Az első vízszintes scan gép üzemi körülményekhez. Mérési elv, hogy a mérést a megmunkálás pozíciójában kell végezni. Alkalmas első mintázásra, statisztikai folyamatszabályozásra (SPC), mintavételezésre és 100%-os ellenőrzésre. Mérés akár egyetlen gombnyomással Automatikus munkadarab felismerés Statikus és dinamikus jellemzők mérés mérőprogram alapján Sylvac Scan 25/50 Sylvac Scan 50 CE Plus / Plus Függőleges elrendezésű mérőgép. A munkadarab profilja az integrált projektoron kivetítődik. Nyitott kialakítása miatt a kezelő számára könnyen hozzáférhető. A motoros tengelynek köszönhetően a dinamikus jellemzők is mérhetőek. Egyedülálló billenő tengelyének köszönhetően a menetnek illetve golyósorsónak jóval több sajátossága mérhető. Mérés akár betöltött DXF fájl alapján Kapcsolat nélküli (offline) programozás Négy eltérő biztonsági szint beállítása Rugalmas jegyzőkönyv szerkesztő felület Adat export (CSV, QDAS) és SPC lehetőség Sylvac Scan 25 Sylvac Scan 50 tulajdonságok Átmérő Hossz Átmérő Hossz Mérési tartomány (mm) 0, , Pontosság (μm) (1 + D/100) (4 + L/100) (1 + D/100) (4 + L/100) Ismétlési pontosság (μm) 0,5 2 0,5 2 Forgó főorsó statikus dinamikus tulajdonságok Átmérő Hossz Átmérő Hossz Mérési tartomány (mm) 0, , Pontosság (μm) (1,5 + D/100) (4 + L/100) (1,5 + D/100) (4 + L/100) Ismétlési pontosság (μm) 0,6 2,5 0,6 2,5 Forgó főorsó Sylvac Scan 50 CE Plus Sylvac Scan 50 Plus Átmérő Hossz Átmérő Hossz 0, , (1 + D/100) (4 + L/100) (1 + D/100) (4 + L/100) 0,5 2 0,5 2 Új generációs Sylvac Scan F60 és F60L Függőleges elrendezésű mérőgép. Nagyon gyors szkennelés Lehetőség van a robot általi munkadarab cserére LED státusz lámpa Beépített kalibrációs etalon és hőmérséklet szenzor Mérés akár egyetlen gombnyomással Sylvac Scan F60 Sylvac Scan F60L tulajdonságok Átmérő Hossz Átmérő Hossz Mérési tartomány (mm) 0, , Pontosság (µm) 1+D/100 3+L/100 1+L/100 3+L/100 Ismétlési pontosság (µm) 0,5 2 0,5 2 webshopunk: /webshop 9

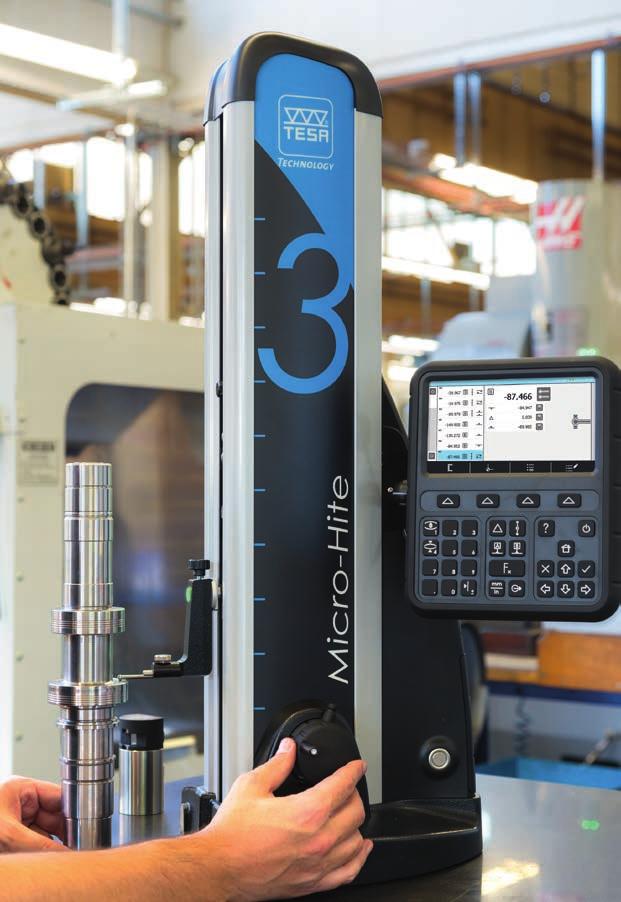

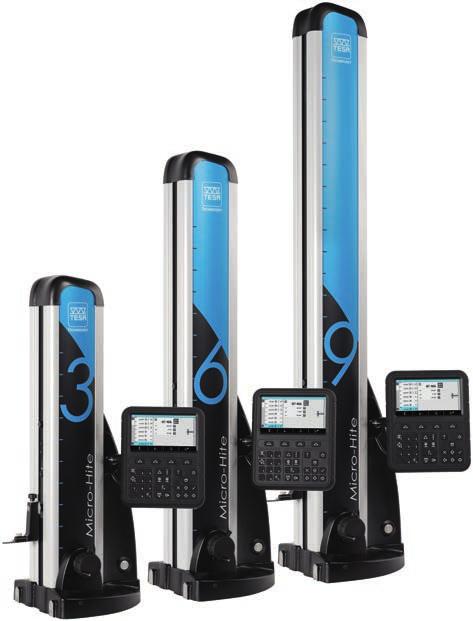

10 Új generációs magasságmérők Új fejlesztés A TESA a magasságmérők tekintetében különböző modelleket fejlesztett ki, melyeket más-más ellenőrzési folyamatra alkalmazhatunk a gyártás során akár közvetlenül a megmunkáló gép mellett. Ezek az eszközök biztosítják a megbízható mérést beálláskor, mintavételezéskor, amennyiben tudjuk, hogy a megmunkált méret kritikus és szükség van a pontos mérésre. A magasságmérők elérhetők manuális és motorikus kivitelben 1D és 2D mérésre. A TERMÉK PONTOSSÁG TITKA: - stabil, robosztus kialakítás - monoblokk talp - egyértelmű, mindenki számára könnyen kezelhető mérőszoftver - információ a tapintóhelyzetről - a TESA által alkalmazott kalibrálási folyamat - SCS kalibrálási bizonyítvány 10 Ha kérdése vagy egyedi igénye van, keressen meg minket!

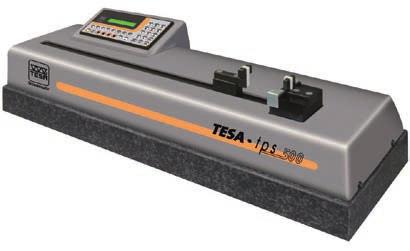

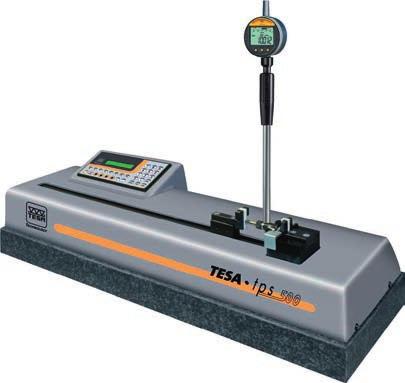

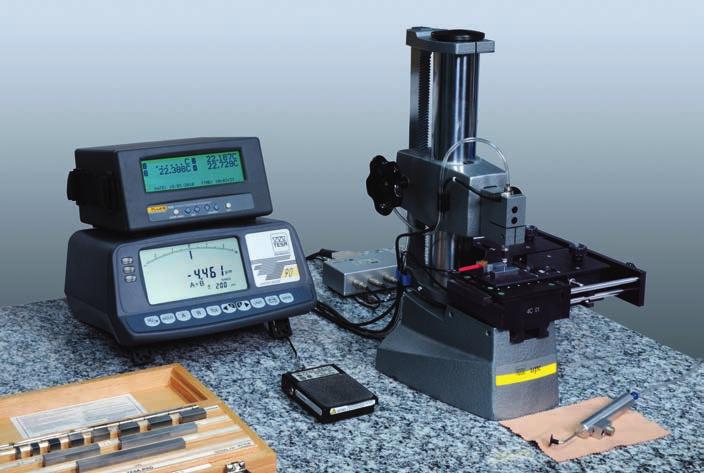

11 Mérőeszköz beállító és kalibráló mérőpadok Az ellenőrző- és mérő eszközök folyamatos visszaellenőrzése, kalibrálása egy nagyon fontos eleme a minőségirányítási rendszereknek. Ezekhez különböző vizsgáló- és kalibráló eszközök használhatók eltérő mérési módszerekkel, melyek alkalmasak a különböző kézi mérőeszközök és idomszerek ellenőrzésére, kalibrálására cégen belül. A mérőhasáb komparátorok segítségével a meglévő mérőhasábokat lehet kalibrálni cégen belül, mely kalibrált hasábok alkalmasak a meglévő kézi mérőeszközök ellenőrzésére később. A TPS rendszert a kézi mérőeszközök beállítására tervezték, mely kiváltja az eddig erre használt beállító-gyűrűket. Használható mikrométerek, mérőórák, beszúrásmérők, 2 pontos furatmérők beállítására, melyekhez különböző mérő adaptereket használunk. A méréstartomány akár 1000 mm is lehet. KÉT MÉRÉSI MÓDOT HASZNÁLHATUNK: - közvetlen mérés 25 mm méréstartománnyal (UPD) - összehasonlító mérés (UPC) webshopunk: /webshop 11

12 Célunk, hogy a gyártása hatékony, pontos és megbízható legyen. Termékeinkkel sokféle megoldást kínálunk a felmerülő legkülönfélébb feladatokra a szerszám- és munkadarabmegfogás, valamint a méréstechnika területén. Az kiadványunk csak ízelítőt nyújt a mérőgép kínálatunkból, a részletekre, változatokra és opciókra nem tér ki. Amennyiben nem találja meg azt, amire szüksége lenne, állunk rendelkezésére egyedi ajánlatainkkal! Nézzen szét weboldalunkon is, ahol részletes katalógusokat is talál. Hodász Gábor Hodász Tibor Kövessen bennünket! Üzletkötőink: Csordás Ákos Buda és környéke +36 (20) akos.csordas@hod-industrial.hu Csontos Tibor Pest és környéke +36 (70) tibor.csontos@hod-industrial.hu Papp János Észak-Nyugat +36 (20) janos.papp@hod-industrial.hu Bán László Észak-Kelet +36 (20) laszlo.ban@hod-industrial.hu Séra Gábor Dél-Nyugat +36 (70) gabor.sera@hod-industrial.hu Csapó István méréstechnikus +36 (20) istvan.csapo@hod-industrial.hu Mészáros Csaba méréstechnikai termékmanager +36 (70) csaba.meszaros@hod-industrial.hu Farkas Árpád kiemelt kapcsolatok +36 (30) arpad.farkas@hod-industrial.hu Bánvölgyi Róbert Dél-Kelet +36 (20) robert.banvolgyi@hod-industrial.hu ipari megoldások: hatékony megmunkálás, megbízható mérés Rendeljen online: hod-industrial.hu/webshop HÓD Industrial Solutions Kft Budakeszi, Présház utca 5. tel: fax: info@hod-industrial.hu verzió: 2018/05 Kapcsolat
