MEGOLDÁSOK HATÉKONY MEGMUNKÁLÁSHOZ Bemutatkozó katalógus hod-industrial.hu

Átírás

1 MEGOLDÁSOK HATÉKONY MEGMUNKÁLÁSHOZ Bemutatkozó katalógus 2017 hod-industrial.hu

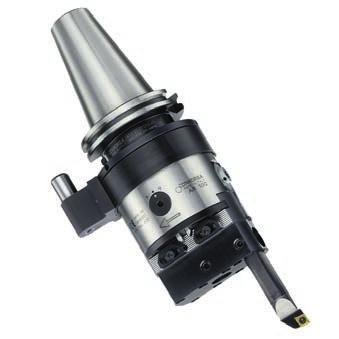

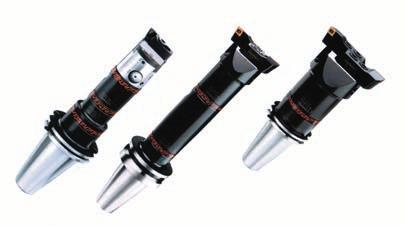

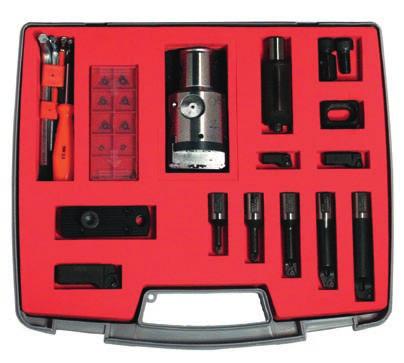

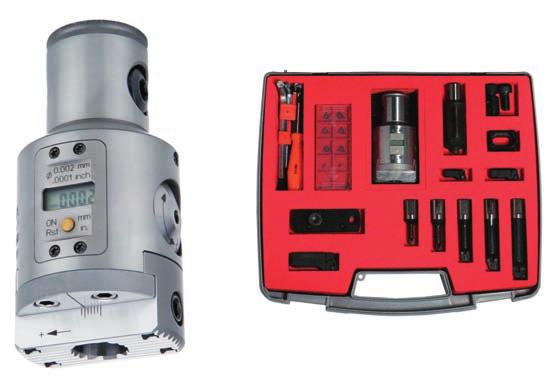

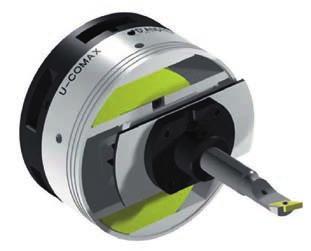

2 KIESZTERGÁLÁS MODULHARD ANDREA Kiesztergáló szerszámrendszer MHD modul kiesztergáló rendszer, nagyoló és finomkiesztergáló fejekkel. Nagy hossz és átmérő variálási lehetőség 2,5-800 mm átmérő tartományban. A finomesztergáló fejek készülnek 0,001 mm (TRM) és 0,01 mm (TRC) állítási lehetőséggel. Újdonság a kombinált fej (TRD), mely segítségével a nagyolás és a simítás egy műveletben végezhető el. Választhatók készletek, melyek különböző átmérő tartományban alkalmasak furatok finomkiesztergálására. Gépi csatlakozás különféle meredekkúpos, HSK, Poligonális és Kennametal, valamint homlokoldali felfekvésű (Face Contact), Morse kúpos, hengeres és R8 Bridgeport kivitelben készül. TS nagyoló fej TRD nagyoló-simító fej TRC simító fej 0,01 TRM simító fej 0,001 TR-Elettra MHD csatlakozású digitális kiesztergálófej MHD modul rendszerhez csatlakoztatható kiesztergáló fej digitális kijelzővel. Mikronos állíthatóság, új, robosztusabb kivitel, direkt útmérő a pontos beállíthatóságért. Egyedi szerszám Egyedi megmunkálási feladatokhoz komplett kiesztergáló szerszámot állítunk össze. 2 Ha kérdése vagy egyedi igénye van, keressen meg minket!

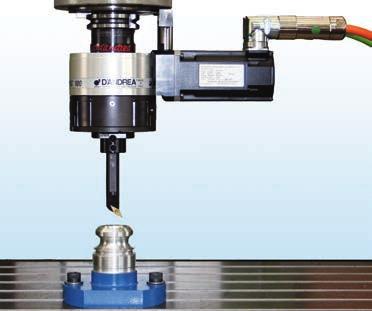

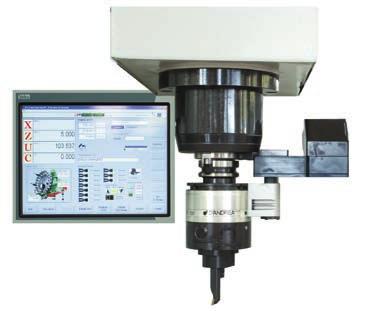

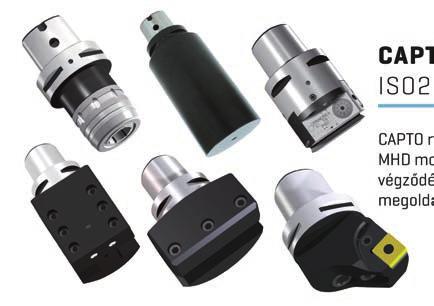

3 SZERSZÁMTARTÓK VEZÉRELHETŐ DIN69871 KIESZTERGÁLÓ KÚPPAL FEJEK TA-CENTER CNC vezérléssel működtethető sík- és alakesztergáló fej. A működtetéshez szükséges a szerszámgépen egy U tengely, mely egy szervomotor segítségével a fejen lévő szerszám szán mozgását vezérli. U-tengely hiánya esetén egy külső U-CONTROL vezérlővel rádiófrekvenciás távirányítóval működtethető. A fejben automatikus kiegyensúlyozás van beépítve. Alkalmas külső és belső esztergálásra, kúp és gömbfelület esztergálására, beszúrások, menetek, kúpos menetek készítésére, komplex profilok kialakítására. NC gépen szerszámtárból beváltható. Öt méretben készül, max. átmérő 160, 200, 250, 320 és 400 mm mérettartományban. TA-TRONIC CNC vezérléssel működtethető sík- és alakesztergáló fej. A működtetéshez szükséges a szerszámgépen egy U tengely, mely egy szervomotor segítségével a fejen lévő szerszám szán mozgását vezérli. A szervomotor a fejre van ráépítve, ezért szerszámtárolóból nem lehet beváltani. Az U-tengely hiánya esetén egy külső U-CONTROL vezérlővel rádiófrekvenciás távirányítóval működtethető. A fejben automatikus kiegyensúlyozás van beépítve. Alkalmas külső és belső esztergálásra, kúp és gömbfelületek, kúpos menetek készítésére, komplex profilok kialakítására. Négy esztergálására, beszúrások, menet méretben készül, max. átmérő 200, 250, 320 és 400 mm tartományban. U-TRONIC CNC vezérléssel működtethető fej közepes és nagy méretű munkadarabokhoz. Alkalmas síkesztergálásra, külső és belső alakesztergálásra, kúpesztergálásra, menetesztergálásra, spirálesztergálásra. Nyolcféle méretben készül, D360 és D2000 mm közötti átmérőtartományban. Hat méretben készül: max. átmérő 800, 1000, 1250, 1400, 1600, 2000 mm tartományban. U-COMAX Az U-COMAX kiesztergáló fejek axiálisan vezérelt fejek, melyek célgépekhez lettek kifejlesztve. A fej előtolása vezérelt, forgás közben is, melyet közvetlenül az NC vezérlésről lehet irányítani. Az U-COMAX fejek alkalmasak külső és belső esztergálásra, visszaesztergálásra, kúpos és hengeres felületek esztergálására, konvex és konkáv felületek esztergálására. Két méretben készül: max. átmérő 250 és 320 mm tartományban. AUTORADIAL Automatikus síkesztergáló fej mechanikus működéssel, mely alkalmas a szerszámgép orsó forgásirányának megváltoztatása nélkül automatikus munkaciklus elvégzésére. Síkesztergálásra, visszaesztergálásra, horonybeszúrásra használható. Háromféle méretben készül: max. átmérő 250, 320 és 400 mm tartományban. webshopunk: /webshop 3

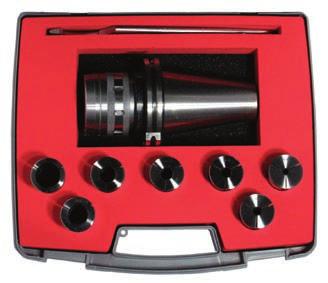

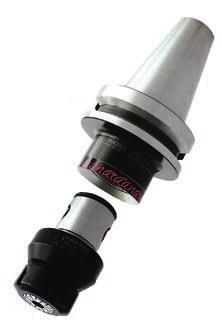

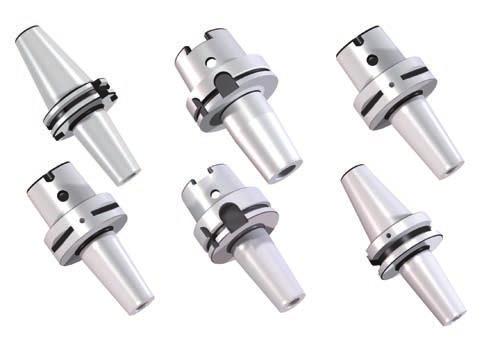

4 SZERSZÁMBEFOGÁS MONOD szerszámtartók Precíziós szerszámtartó DIN69871 AD+B, DIN HSK A, MAS 403BT AD+B, ANSI CAT szárral, patronos, weldon, marótövis, Morse átalakító kivitelben. SHRINK FIT Zsugorkötésű szerszámbefogók Zsugorkötésú szerszámbefogók 0,003mm futáspontossággal, magas szorító erővel mm szerszámbefogással, normál, hosszú, valamint extra hosszú kivitelben. DIN69871, MAS403BT, HSK, valamint CAPTO rendszerű gépekhez. CAPTO ISO PSC rendszerű szerszámbefogók CAPTO rendszerű szerszámbefogók eröbefogó, kiesztergáló, D Andrea MHD modulrendszer, eszterga késtartó, valamint váltólapkás esztergakés végződéssel. Rendkívüli merevségű szerszámtartók az olasz D Andrea megoldásaival. MONOFORCE erőbefogók Mechanikus erőbefogó 0,005 mm futáspontossággal, magas szorító erővel. Átmérő 12, 20 és 32 mm furattal készül, csökkentőhüvelyekkel kisebb átmérők is befoghatók. DIN69871 AD+B, DIN HSK A, MAS 403BT AD+B és ANSI CAT szárral rendelhetők. Kiegyensúlyozott G6,3/12000/perc fordulatra. MODUL RENDSZERŰ SZERSZÁMBEFOGÓK MHD modulrendszerhez csatlakoztatható patronos befogó, erőbefogó, kombinált weldon és Whistle-Notch befogó, maró felfogó, Morse átalakító, hosszkiegyenlítős menetfúró befogó, fúrótokmány felfogó, nyers fúrórúd és oldalsó hűtőfolyadék csatlakozó. A rendszer nagy variálhatóságot és merevséget biztosít a szerszámbefogás területén. A szerszámhossz különféle nagyságú hoszszabbítók segítségével variálható. 4 Ha kérdése vagy egyedi igénye van, keressen meg minket!

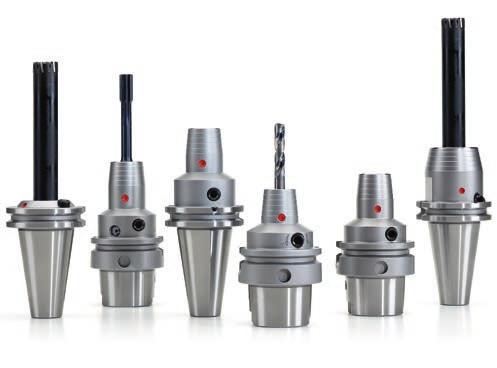

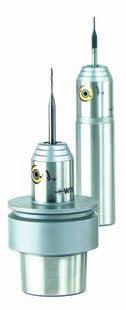

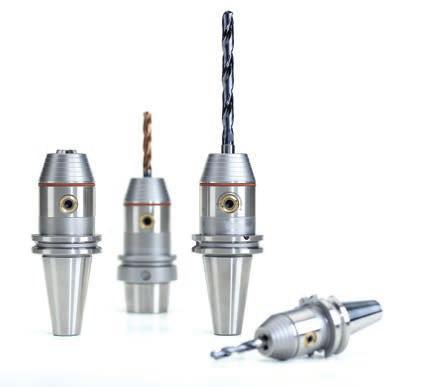

5 SZERSZÁMBEFOGÁS PRECÍZIÓS FÚRÓTOKMÁNYOK Háromféle nagyságban készül: WTE 08 (0,3-8), WTE 13 (0,5-13) és WTE 16 (2,5-16) befogási tartományokkal. Gyors, precíziós fúróbefogás, futáspontosság 20 μm. Forgási tartomány /percig, kiegyensúlyozás: G6,3: /min. Belső hűtéssel is készül kétféle kivitelben, a szerszám mellett, vagy a szerszámon keresztüli hűtőfolyadék átvezetéssel. Sokféle gépi csatlakozással. HIDRAULIKUS, HPH SZERSZÁMBEFOGÓK Nagy erejű szerszámbefogást biztosít. Futáspontossága 3 μm, kiegyensúlyozás: G 2,5: /perc, vibráció csökkentő hatású. PRECÍZIÓS MIKROFÚRÓ TARTÓK Kisméretű szerszámtartók olyan iparágak igényeihez, ahol a kisátmérőjű, de nagypontosságú fúrás a követelmény (orvostechnika, óraipar, mikromegmunkálás, mikro-elektronika stb). A megfogási tartomány 0,2-3,4 mm közötti, míg a fordulatszám egészen /min is lehet. Kiegyensúlyozottság: G2.5: /min ZSUGOR KÉSZÜLÉKEK MENETFÚRÓ BEFOGÓK Hosszkiegyenlítős és fix menetfúró befogó, melybe nyomatékhatárolós, vagy nyomatékhatárolás nélküli betétek segítségével lehet a különféle szabvány szerinti menetfúrókat befogni. Mérettartomány M2-től M48-ig. Gépi csatlakozása különféle meredekkúpos, Morse kúpos, HSK, Weldon, trapézmenetes, VDI és a legfrisseb fejlesztéseknek megfelelően poligonális (CaptoTM) csatlakozással készül. Zsugorkötő készülékek levegős vagy folyadékhűtéssel a gyors zsugorkötés létrehozására. DIN69871, MAS403BT, HSK szerszámbefogásokhoz kialakított adapterekkel. Alkalmas üzemi körülmények közötti tartós működésre. webshopunk: /webshop 5

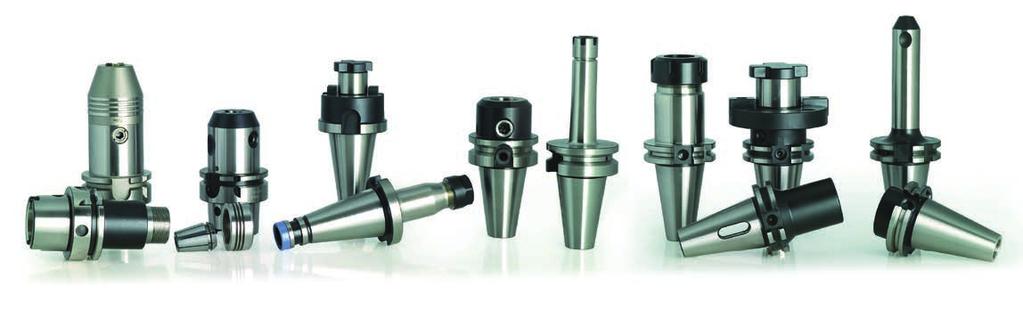

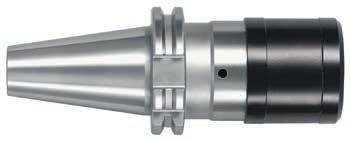

6 SZERSZÁMBEFOGÁS SZERSZÁMBEFOGÓK SZERSZÁMTARTÓ CSATLAKOZÁSOK: DIN 69871AD-B ISO30,40,50, MAS 403 BT30,40,50, DIN 2080, ISO30,40,50, ANSI B5.50 CAT40,50, ANSI B5.18 NMTB30,40,50, DIN HSK 32,40,50,63,80,100 A,C,B,D,E,F, DIN 228 A és B Morse kúpos, DIN 1835 A, B, és E hengeres szárú, DIN 6327 Trapéz menetes, R8 Bridgeport valamint CAPTO. Patronos befogó ER8-tól ER50-ig, marófelfogó, Weldon befogó precíziósan állítható kivitelben is, Whistle-Notch befogó, szerszámtartó becsavarozható maróhoz, önbeálló dörzsár befogó, fúrótokmány felfogó, ISO/ISO, ISO/HSK, ISO/MK átalakító, hűtőfolyadék oldalbevezetésű tartó. A szerszámtartók különféle csatlakozással, nagy hosszválasztékban, különböző hűtőfolyadék bevezetés kialakítással kaphatók. PATRONOK ÉS EGYÉB TARTOZÉKOK Szerszámbefogó patronok óriási választéka ERC8-tól ERC90-ig, ERCD16-tól ERCD40-ig, EOC 16-tól EOC 40-ig, valamint Erickson ETG 75, 100 és 150, EDA 100, 180, 200 és 300 méretekben. Tartozékok: behúzó gombák, kúptisztítók, szerelő készülékek, anyák, kulcsok, csavarok Munkadarab helyzetmeghatározók: 3D Taster, ledes, lengőrugós, függőleges órás 6 Ha kérdése vagy egyedi igénye van, keressen meg minket!

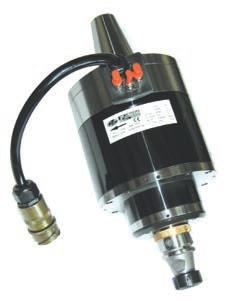

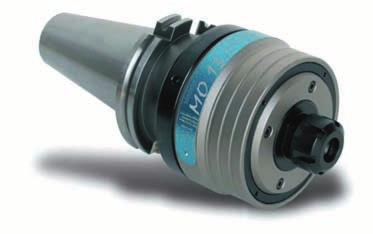

7 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA PERMANENS MÁGNESASZTALOK KÖSZÖRÜLÉSHEZ ÉS SZIKRAFORGÁCSOLÁSHOZ Négyszög és kör alakban, különféle pólusosztással 1,9 mm és 19 mm között választható a munkadarab alakjának és nagyságának függvényében, különböző szorítóerővel. Szinusz mágnesasztal egyirányban és kétirányban dönthető kivitelben. Lamellás blokkok, kapcsolható mágneses blokkok prizmás kivitelben is. Szikraforgácsoláshoz megfelelően szigetelt kivitelben elérhetőek. EMELŐMÁGNESEK Permanens emelőmágnesek 150 és 2000 kg közötti emelő kapacitással, fordító szerkezettel is. Kézi, kis kapacitású emelők, lapemelők. Adott feladatra, kérésre elektromos és elektropermanens emelő mágnesek is készülnek. NAGYFREKVENCIÁS MOTOROS FEJEK, SZERSZÁMGÉP FŐORSÓBA FOGHATÓ KIVITEL (A SOROZAT) Saját nagyfrekvenciás nagy fordulatú motorral rendelkező fejek, melyek a szerszámgép főorsójába foghatók be. Különféle főorsó csatlakozással kérhető, a szerszám befogása patronos vagy HSK. Többféle fordulatszámmal és teljesítménnyel választható A-01-S-től A-9 típusig max /min fordulattól max /min fordulatig. A fordulatszámok frekvenciaváltó segítségével fokozatmentesen szabályozhatók. Teljesítmények 0,8-tól 12 KW-ig terjednek. NAGYFREKVENCIÁS MOTORORSÓK MARÁSI MŰVELETRE (M SOROZAT) Saját nagyfrekvenciás motorral rendelkező orsók. A szerszámcsere manuálisan történik patronos vagy HSK szerszámtartós szerszámbefogással. Többféle fordulatszámmal és teljesítménnyel, átm. 60, 80, 100, 120 mm orsóátmérővel választható M1-től M-4 típusokban. Max. fordulatszám /min-től max /min fordulatig, a teljesítmények 1,5-től 10 KW-ig terjednek. NAGYFREKVENCIÁS MOTORORSÓK MARÁSI MŰVELETRE (TC ÉS TCV SOROZAT) CNC gépekre javasolt orsók. A szerszámváltás automatikus lehet, a TCV sorozatnál vektor kontrollal. Fordulatszámok max /min-től max /min fordulatig választhatók, teljesítmények 3KW-tól 50 KW-ig terjednek. Szerszámtartó a teljesítménytől és mérettől függően ISO 20-tól ISO 50-ig illetve HSK E25- től HSK A100-ig terjednek. Orsó átmérők választhatók 45 mm-től 380 mm-ig. webshopunk: /webshop 7

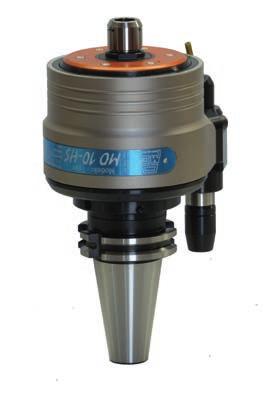

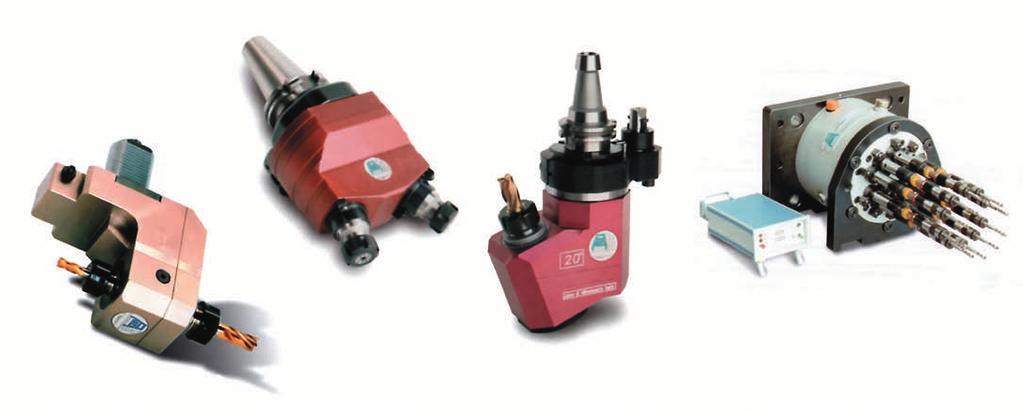

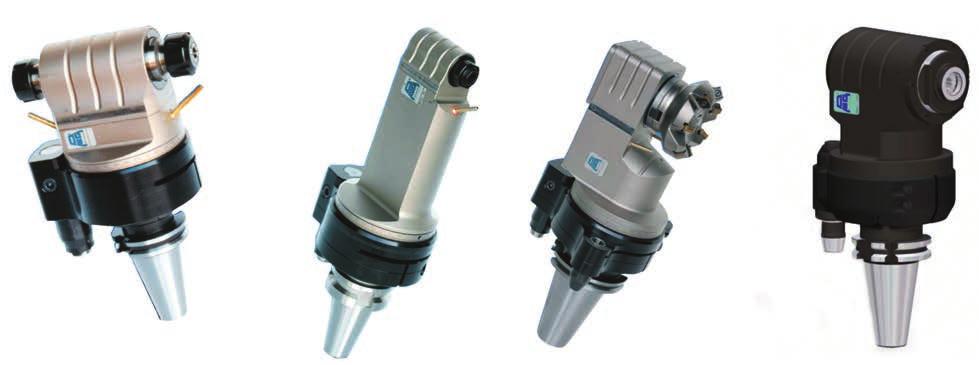

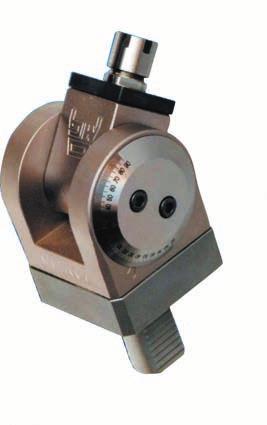

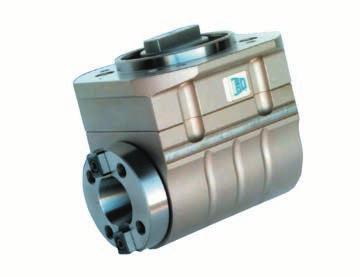

8 MEGMUNKÁLÓ FEJEK SZÖGFEJEK (TA SOROZAT) Különféle gépi csatlakozással, egy és két oldalas, normál és hosszított kivitelben. Fix derékszögű, állítható szögű és kívánság szerinti fix szögű változat. Szerszámbefogás patronos, ISO kúpos, HSK kúpos és közvetlen marófelfogó kivitel. Hűtőfolyadék átvezetéssel is kérhető. Kívánság szerinti speciális feladatra is készíthető szögfej. MEGHAJTOTT TARTÓK Fix derékszögű (TA) és állítható (TAV) kivitelben készül kívánság szerinti csatlakozással és meghajtással. Szerszámbefogás patronos kivitel. MECHANIKUS GYORSÍTÓ FEJEK (MO SOROZAT) Fordulatszámhatár től /perc fordulatig, patronos szerszámbefogással átmérő 10, 13, 16 és 30 mm-es szerszámbefogással. Gépi csatlakozás DIN69871 ISO, MAS 403 BT, DIN HSK, valamint kérhető speciális kivitelben is. 8 Ha kérdése vagy egyedi igénye van, keressen meg minket!

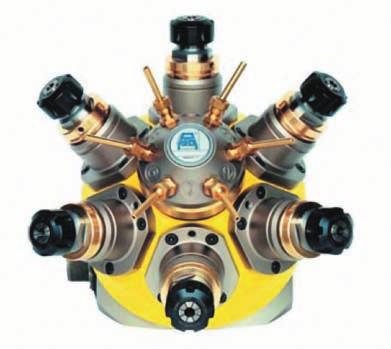

9 MEGMUNKÁLÓ FEJEK TÖBBORSÓS FEJEK Állítható 2, 3 és 4 orsós fogaskerék meghajtásos fejek, (VH sorozat) 12 és 239 mm között különféle furattávolságokhoz. Ferde megmunkálásokhoz nem párhuzamos orsókkal is készül állítható kétorsós fej. Kardántengelyes meghajtással (T sorozat) akár 26 orsós kivitelben is készülnek többorsós fejek. Kör alakú orsóelrendezéssel (T, TM sorozat) 15 és 465 mm osztókör tartományban, négyzetes elrendezéssel (TR, TRM sorozat) 34x240 mmtől 300x700 mm-ig, illetve egysoros kivitelben (TL sorozat) 610 mm furattávig. Fix kivitelben bármilyen furatképhez kérhető többorsós fej. (MT, TC, TC3 és TFS széria) TÖBBORSÓS REVOLVERFEJEK (HT SOROZAT) Hagyományos fúrógépre, célgépre szerelhető kivitel, 6 db beváltható orsóval szerelve, kívánság szerinti szerszámbefogással. SPECIÁLIS MEGOLDÁSOK webshopunk: /webshop 9

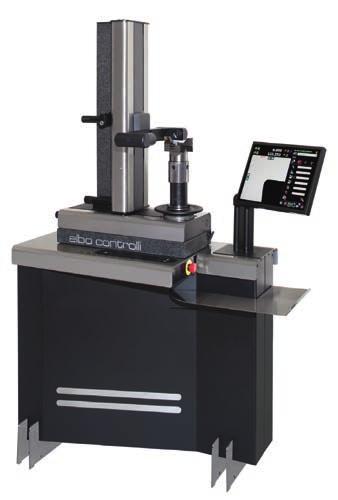

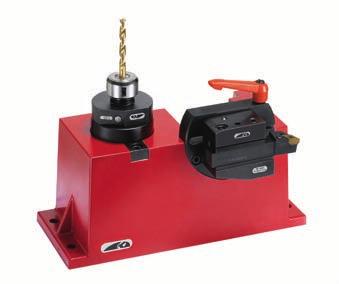

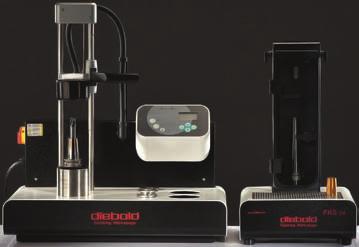

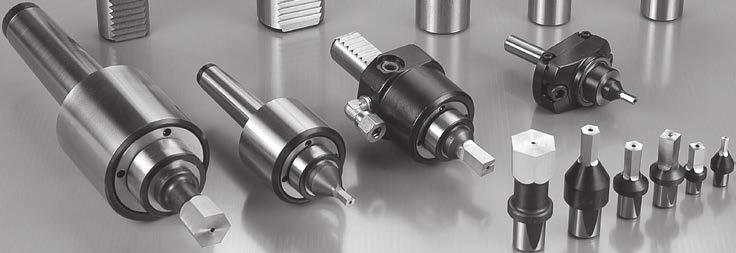

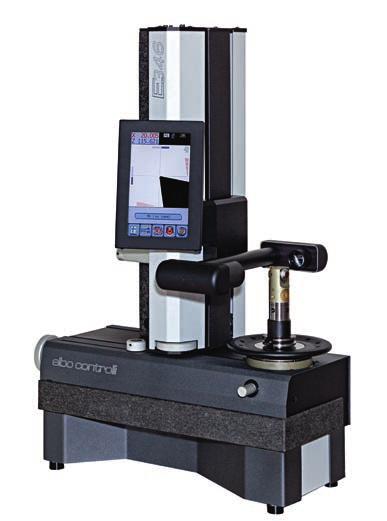

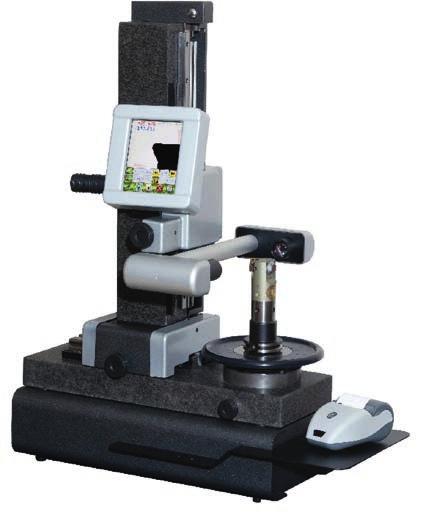

10 SZERSZÁMBEMÉRŐ GÉPEK LARTH KÉT VERZIÓBAN KÉSZÜL: ISO/BT 40 és 50 fi x orsóval, valamint ISO/BT 40, 50, HSK, CAPTO és VDI cserélhető orsókkal - csiszolt monolit gránit alap és oszlop: síklapúság 2μm/m-en belül - mérési tartomány: átmérő 260 mm, magasság 360 mm - mérési felbontás: x és z tengely mentén egyaránt 1μm - 5,7 -os színes LCD érintőképernyős monitor (90x120 mm) - színes C-MOS kamerarendszer 0,001 felbontással - 20 szoros nagyítás - érintő képernyős vezérlés előre programozott műveletekkel - rádiusz és szögmérési automata ciklusok - 9 tároló helyes gépi nullpont kezelés - BIOS frissítés USB csatlakoztatón E346 - mérési tartomány: átmérő 360 mm, magasság: 460mm - alap es oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül - mérési felbontás: 1 μm - 25 szörös nagyítás - egyszerűen kezelhető intuitív grafi kus szoftver - 9 gépi nullpont elmentése - USB port PC csatlakoztatáshoz (BIOS frissítés funkcióval) SETHY SIX - mérési tartomány: átmérő 400 mm, magasság 600 mm - burkoló es tartóelemek rozsdamentes acélból - alap es oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül - ISO/BT/HSK/VDI stb. cserélhető orsó, futáspontosság 4μm-en belül - manuális orsórögzítés - állandó erőhatású dupla archimedesi spirálrugós felfüggesztés - gép kezelőfelülete: 15 színes TFT érintőképernyő UBUNTU Linux operációs rendszer adattárolás SSD lemezen - optikai kamerarendszer szerszámbeméréshez és élvizsgálathoz - ToolData SIX SIX szoftver szerszámadatok tárolására, szerszámkészletek kezelésére, posztpocesszor műveletek elvégzésére - mágnes azonosító chip kezelés - USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz - magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver 10 Ha kérdése vagy egyedi igénye van, keressen meg minket!

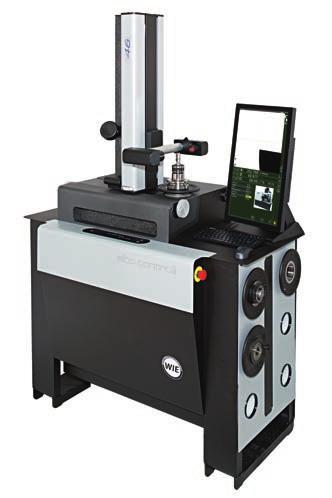

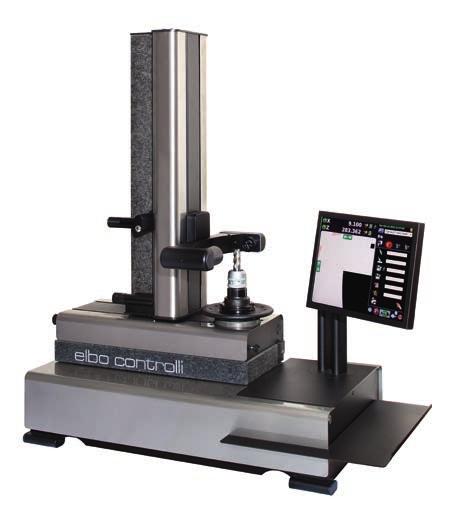

11 SZERSZÁMBEMÉRŐ GÉPEK HATHOR SIX mérési tartomány: átmérő 400 mm, magasság 600 mm alap es oszlop természetes csiszolt gránit: ISO/BT/HSK/VDI stb. cserélhető orsó, futáspontosság 4μm-en belül pneumatikus orsórögzítés, univerzális mechanikus szerszámbehúzás gép kezelőfelülete: 15 színes TFT érintőképernyő UBUNTU Linux operációs rendszer adattárolás SSD lemezen optikai kamerarendszer szerszámbeméréshez es élvizsgálathoz, 30x nagyítással ToolData SIX szoftver szerszámadatok tárolására, szerszámkészletek kezelésére, posztpocesszor műveletek mágnes azonosító chip kezelés USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz E46L / E46L TW mérési tartomány: átmérő max 400 mm, magasság max 600 mm alap és oszlop természetes csiszolt gránit: síklapúság 2µm/m-en belül mérési felbontás 1 μm ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2µm-on belül pneumatikus szerszámlehúzás, felfekvésfigyeléssel 22 full HD LCD érintőképernyő szerszámadatok post-process művelete, szerszámgéppel való kommunikáció szerszámél mérés és kamerás élvizsgálat funkciók fő kamera 26 optikai nagyítás, illetve 2/4 digitális zoom, mért terület mm opcionálisan második és harmadik kamera 60x nagyítással, 2/4x digitális zoom, mért terület 4x4 mm a gép kezelőfelülete: szabványos PC interfészek (egér, billentyűzet) USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver 66B / 68B mérési tartomány: átmérő max 600 mm, magasság max 600 mm (66B), max 800 mm (68B) alap és oszlop természetes csiszolt gránit: síklapúság 2µm/m-en belül mérési felbontás 1 μm ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2µm-on belül léptetőmotoros közelítés finomráállási lehetőséggel pneumatikus orsórögzítés, univerzális mechanikus szerszámbehúzás 90 -onként indexálható orsóval (opció) gép kezelőfelülete: 15 színes TFT érintőképernyő UBUNTU Linux operációs rendszer adattárolás SSD lemezen optikai kamerarendszer szerszámbeméréshez es élvizsgálathoz, 30x nagyítással ToolData SIX szoftver szerszámadatok tárolására, szerszámkészletek kezelésére, posztpocesszor műveletek mágnes azonosító chip kezelés USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver webshopunk: /webshop 11

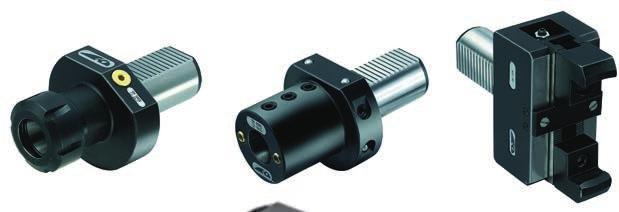

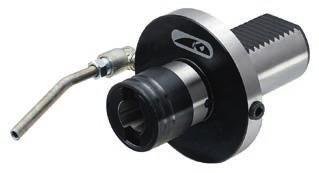

12 SZERSZÁMBEFOGÓK ESZTERGÁRA A legjelentősebb gyártók (DMG Mori, Okuma, Nakamura, Doosan, Mazak, stb.) gépeihez kínálunk szerszámtartókat (axiális, radiális, leszúró, valamint furatkés tartók, patronos befogók, speciális kialakítású tartók, rúdmegfogók, stb.) különféle csatlakozással (DIN VDI, BMT, illetve gyártó-specifikus). Folyamatosan bővülő választék. LENGŐÜREGELŐK Csapágyazott, lengőmozgású tartók, hengeres, Morsekúpos illetve VDI szárral, valamint hozzá való szerszámok hatszög, négyszög, illetve Torx profillal, különféle mérettartományokban elérhetőek. TARTOZÉKOK Kínálatunkban nagy választékban megtalálhatóak esztergapatronok, adagoló patronok, redukáló hüvelyek, egyéb tartozékok. 12 Ha kérdése vagy egyedi igénye van, keressen meg minket!

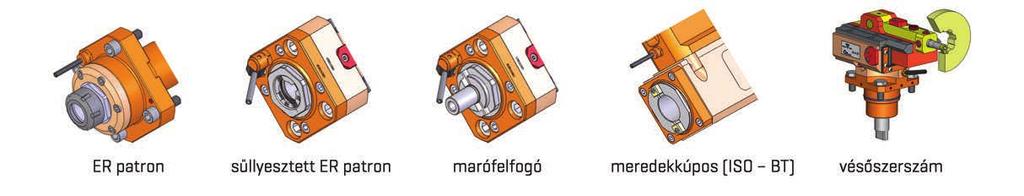

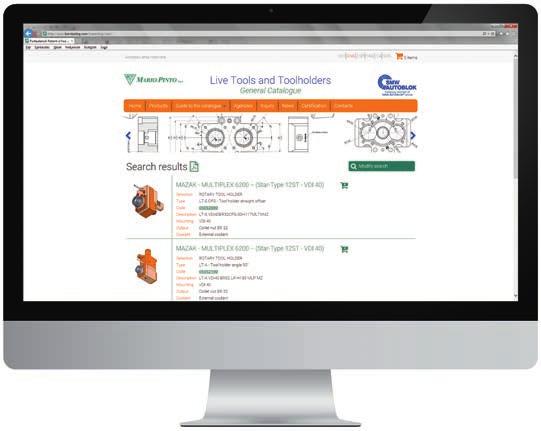

13 MEGHAJTOTT SZERSZÁMTARTÓK Axiális és radiális (egyenes és derékszögű) valamint állítható kivitelben, különféle gépoldali csatlakozással és szerszámoldali megfogással, a létező revolverfej típusok szinte mindegyikéhez. A keresett típus gyors és egyszerű kiválasztásához látogassa meg a oldalt. Az oldalon részletes műszaki információkat talál a szerszámtartókról. webshopunk: /webshop 13

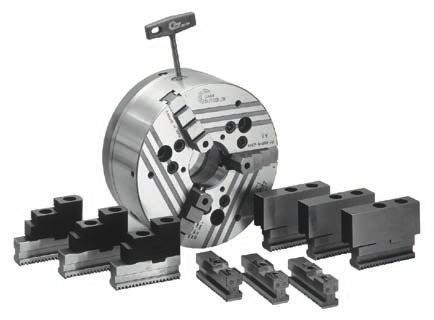

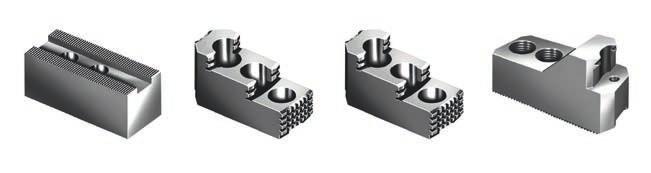

14 MEGOLDÁSOK ESZTERGÁRA MANUÁLIS ESZTERGATOKMÁNYOK 80 és 800 mm átmérőtartományban acél és öntvényházas kivitelben 2, 3 és 4 pofás, hátoldali és homlokoldali rögzítéssel különféle főorsó csatlakozással. Manuális működtetésű síktárcsák. HIDRAULIKUS MŰKÖDTETÉSŰ ESZTERGATOKMÁNYOK Zárt és átmenő furatos gépi működtetésű tokmányok hidraulikus munkahenger segítségével működtetve 125 mm-től 1600 mm átmérőig, 2-től 6 pofás kivitelig, gyorscserélős pofás kivitel, leszorító hatású kivitel, indexáló tokmányok. KÜLÖNLEGES IGÉNYŰ MEGMUNKÁLÁSOKHOZ TERVEZETT TOKMÁNYOK Vannak olyan munkadarabok, amelyek különleges formájuk vagy egyedi pontossági igényeik miatt nem munkálhatóak meg a szokványos 2, 3 és 4 pofás tokmányokkal. Ilyen munkadarabokra különleges tokmányokat ajánlunk: Tengelymegfogás: egy felfogásból nagyolni és simítani a tengely teljes palást-felszínén a dupla hidraulikával rendelkező W tokmánnyal, amely menesztőkkel és pofákkal is fogja a munkadarabot Fogaskerék megfogás: a fogaskerék nehezen megfogható és könnyen deformálódó alakja különleges konstrukciójú megfogást kíván: a membrán alapú D tokmány egyedi pofákkal biztosítja a megfelelő végeredményt KÖZVETLEN PNEUMATIKUS ÉS HIDRAULIKUS MŰKÖDTETÉSŰ ESZTERGATOKMÁNYOK A tokmányba épített pneumatikus vagy hidraulikus működtetéssel forgó, vagy szerszámgép asztalára szerelhető nem forgó kivitelben is. LESZORÍTÓ HATÁSÚ SPECIÁLIS TOKMÁNYOK Tárcsa vagy korong jellegű alkatrészek megmunkálásánál a síklapúsági és párhuzamossági, valamint a körkörösségi kívánalmak megkövetelik az egyedi megfogást és a leszorító hatást. A TS tokmánycsalád ezekre az igényekre ad választ. 14 Ha kérdése vagy egyedi igénye van, keressen meg minket!

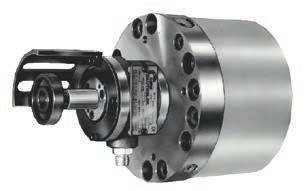

15 MEGOLDÁSOK ESZTERGÁRA LÜNETTÁK Munkadarabok kitámasztására. Manuális és központi olajkenéssel, eszterga- és köszörűgépekhez. GÉPI MŰKÖDTETÉSŰ PATRONOS TOKMÁNYOK DIN 6343 szerinti patronos, illetve nagy erejű új generációs patronos tokmányok, eszterga patronok. HIDRAULIKUS ÉS PNEUMATIKUS MŰKÖDTETŐ HENGEREK Zárt és furatos kivitelben esztergatokmányok működtetésére. EXPANZIÓS TÜSKÉK Munkadarabok furaton történő megfogására. NÉGYSZÖGTOKMÁNYOK Szerszámgép asztalára szerelhető felülről működtethető kivitel. TOKMÁNY POFÁK Óriási választék kemény és puha pofákból, T-anyákból, nem csak SMW-Autoblok tokmányokhoz. webshopunk: /webshop 15

16 MEGOLDÁSOK KÖSZÖRŰGÉPRE KÖSZÖRŰ LÜNETTÁK Nagy visszaállási pontossággal, könnyen gyorsan kezelhető finombeállítással. Merev kialakítással és pontos átmérőkövetéssél kifejezetten a technológiai igényeknek megfelelően kialakítva. NAGYPONTOSSÁGÚ LEVEGŐS TOKMÁNYOK Teljesen szigetelt nagypontosságú levegős tokmányok OD és ID megfogásra, beépített pneumatikus munkahengerrel Általános köszörülési feladatokhoz. Visszaállási pontosság 0,002 mm MEMBRÁN TOKMÁNYOK Kiemelkedő futáspontosságú megfogás fogaskerekek megmunkálásához. Külső vagy gördülőkörös megfogás, gyors pofacserélési lehetőséggel Megfogás futáspontossága mikronosan finomállítható, Opcionálisan elérhető levegő, vagy hűtőfolyadék átvezetéssel is. D-Vario konfigurátor program elérhető a gyártó weboldalán: FDG HOMLOKMENESZTŐ KÖSZÖRÜLÉSHEZ Puha és edzett munkadarabok központok közötti megmunkálásához, keményfém központi csúccsal. Futáspontosság: 0,003 mm EM-S EXPANZIÓS TÜSKE KÖSZÖRÜLÉSHEZ Rendkívül merev kialakítású expanziós tüske nagy volumenű gyártáshoz. Lehúzó hatású befogási mechanika gyorscserélős patronokkal a mellékidők csökkentéséért. Axiális ütköző illesztési lehetőség homlokfelületre. Szigetelt típus. Akár kettős közegátvezetéssel. 16 Ha kérdése vagy egyedi igénye van, keressen meg minket!

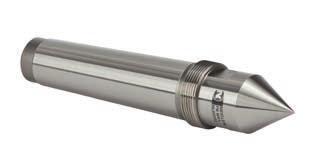

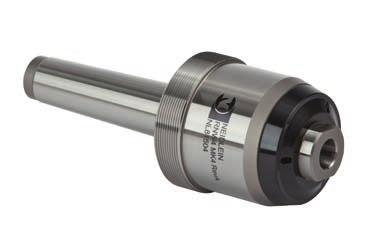

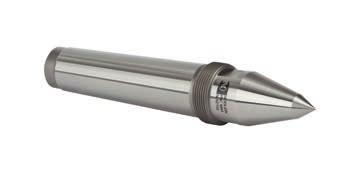

17 FORGÓCSÚCSOK, HOMLOKMENESZTŐK RUGÓS MŰKÖDTETÉSŰ HOMLOKMENESZTŐK Használatukhoz nem szükséges működtető henger, így egyszerűen és gyorsan installálható megmunkálógépre. Egyedi, szabadalommal védett belső mechanizmussal a stabilabb és pontosabb megfogás érdekében. Mozgó központcsúccsal, az elérhető megmunkálási pontosság 0,02 mm. Standard vagy munkadarab specifikus egyedi menesztő körmökkel, vagy akár gyors cserés menesztő tárcsás kialakítással. HIDRAULIKUS MŰKÖDTETÉSŰ HOMLOKMENESZTŐK A körmöket ebben az esetben hidraulikus munkahenger mozgatja, így a fix központcsúcs miatt akár 0,005 mm pontosság érhető el. Standard vagy munkadarab specifikus egyedi menesztő körmökkel, vagy akár gyors cserés menesztő tárcsás kialakítással. ÁLLÓ ÉS FORGÓCSÚCSOK Standard és egyedi kialakítású álló és forgócsúcsok, normál 60 -os, hosszított, vagy akár cserélhető csúccsal, fix vagy rugós kivitelben. webshopunk: /webshop 17

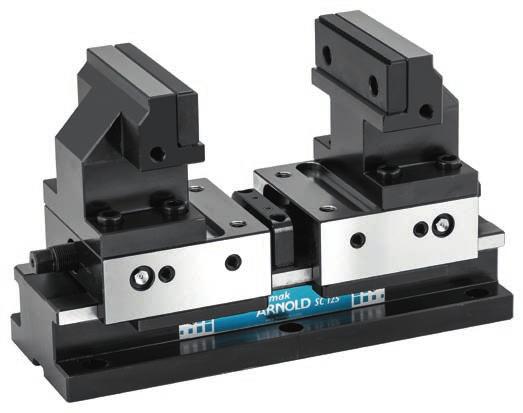

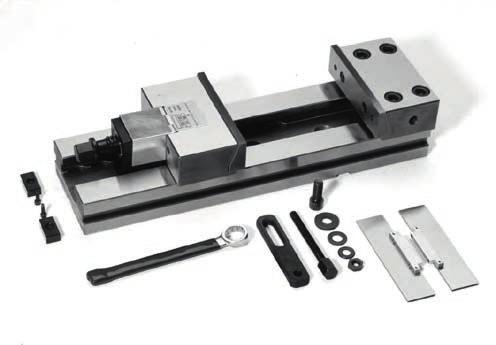

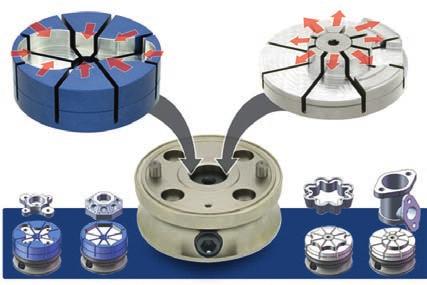

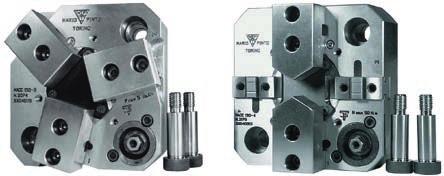

18 MEGOLDÁSOK MUNKADARAB MEGFOGÁSRA NAGY PRECIZITÁSÚ LESZORÍTÓ HATÁSÚ MODUL RENDSZERŰ HOSSZABBÍTHATÓ GÉPSATUK Nagy pontosságú kivitelben készül TC és MC típusban, valamint kevésbé pontos olcsóbb kivitelben LC típusban. A TC típusnál a pofa és az alap azonos szélességű, ezért oldalára fordítható. Mindegyik típus oszlopra is szerelhető. A TC és MC típushoz alkalmazható a CLAK bepattintható párhuzamalátét és pofa rendszer. Az MC és TC satu esetében a pofa működtethető pneumatikusan is. CNC GÉPRE AJÁNLOTT GÉPSATUK MECHANIKUS ERŐSOKSZOROZÓVAL: 1,2,3 ÉS 4 TONNA SZORÍTÓERŐVEL A VPOWER gépsatu egy mechanikus erősokszorozóval és erőbeállítással rendelkező satu alap, mely felszerelhető hagyományos keménypofákkal és átalakítható egy nagyon sokoldalúan használható Vari CLAMP satuvá, mely alkalmassá teszi sokféle alaktalan munkadarab megfogására. TÖBB MUNKAHELYES GÉPSATUK CIVI típus: széles méretválasztékban rendelhető, különféle pofákkal, ill. bepattintható alátétrendszerrel is felszerelhető kivitel. Osztókészülékkel együtt is kombinálható ("COMBIDEX"). TETRABLOK: egyszerűbb, olcsóbb kivitel, 4 munkadarab megfogására előkészített komplett kivitel. Különleges pofák és alátétrendszer nem kérhető hozzá. PNEUMATIKUS ÉS HIDRAULIKUS MŰKÖDTETÉSŰ, KÖZÉPRE ZÁRÓ GÉPSATU Magas építésű SCV gépsatu, 52, 82, 100 és 128 mm-es puhapofákkal. Talp méretek: 100, 160, 200 és 250 mm. SZABAD FORMÁJÚ MEGFOGÓ RENDSZER Különféle, szabálytalan alakú munkadarabok kívülről, illetve belülről történő megfogásához. Szabadon alakítható henger és téglatest formájú puhapofával is elérhető. Választható hozzá esztergatokmányba fogható adapter is. 18 Ha kérdése vagy egyedi igénye van, keressen meg minket!

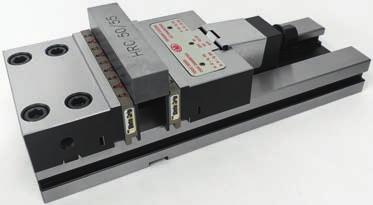

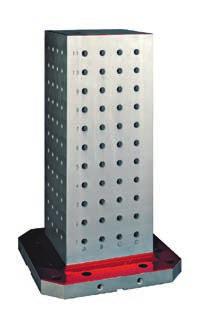

19 MEGOLDÁSOK MEGMUNKÁLÓ KÖZPONTRA SINTERGRIP satupofa tömör keményfém körmökkel Bármely satura illeszthető speciális pofa, amellyel csupán 3,5mm megfogási magassággal munkálhat meg. Különösen 5-tengelyes megmunkálás esetén ajánlott, egy felfogásban való megmunkáláshoz. MUNKADARAB MEGFOGÓ ELEMEK Felülről és oldalról szorító elemek, tájolók alátámasztások. MECHANIKUS OSZTÓKÉSZÜLÉKEK TOUCHDEX típusú mechanikus osztókészülékek melyek egy csap lenyomásával a főorsó segítségével működtethetők. Különféle osztással és különféle nagyságban készül vízszintes, függőleges és dönthető asztalos kivitelben. FELFOGÓ TÖMBÖK Tömbök, derékszögek, lapok, sima, furatos és T-hornyos kivitelben, munkadarabok, készülékek, satuk felfogására. A tömbök készülnek acélból és némely típus öntöttvas és nagyszilárdságú alumíniumból, különféle alakban (háromszög, négyzet, tégla, hatszög). APS NULLPONT RENDSZER Szikraforgácsolón és megmunkálóközponton alkalmazható nullpont referencia rendszer. webshopunk: /webshop 19

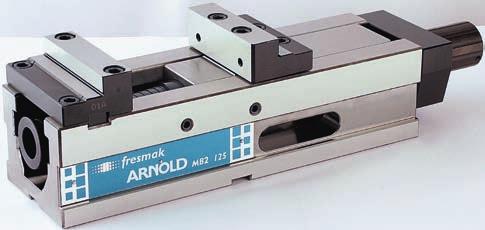

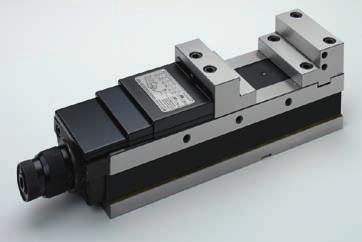

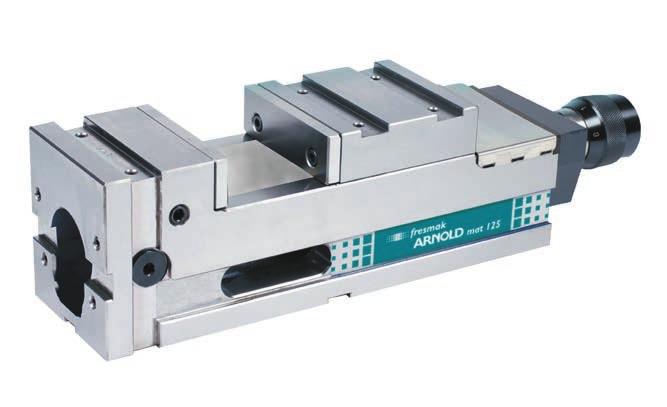

20 MEGOLDÁSOK MUNKADARAB MEGFOGÁSRA NAGY SZORÍTÓ EREJŰ SATUK ERŐSOKSZOROZÁSSAL ÉS ERŐBEÁLLÍTÁSSAL Mechanikus vagy hidraulikus erősokszorozóval szerelt, nagy pontosságú gépsatuk. Az erősokszorozásnak köszönhetően könnyen kezelhető, mégis nagy szorítóerő érhető el, 50 vagy akár 80 kn. Az erőbeállítással pontosan szabályozható a szorítóerő, így elkerülhető az esetleges deformáció lágyabb anyagok esetén. Valamint a konstans szorítóerő miatt a visszaállási pontosság 0,01 mm. GÉPSATUK 5-TENGELYES GÉPEKRE Középre záró satuk, normál vagy magasított pofákkal speciálisan az öt-tengelyes megmunkálásokhoz. Mechanikus orsóval szerelve, és 125 szélességben, 10-től akár 35 kn szorítóerővel. 20 Ha kérdése vagy egyedi igénye van, keressen meg minket!

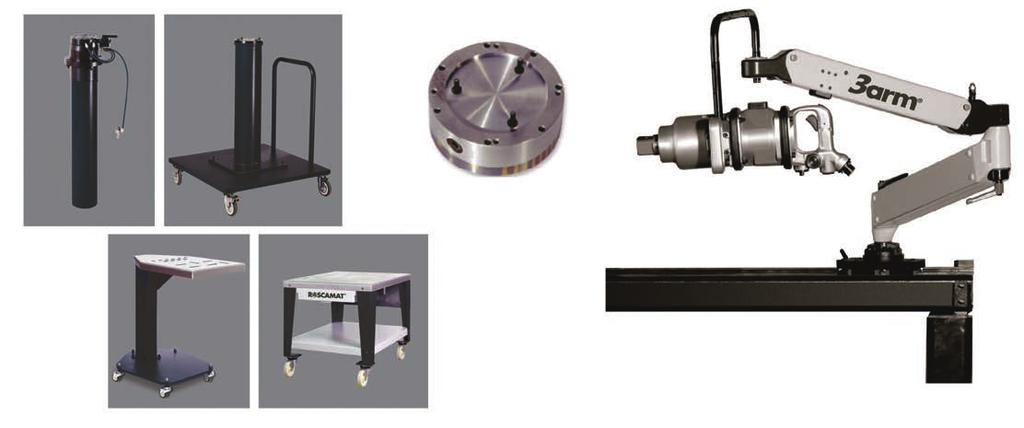

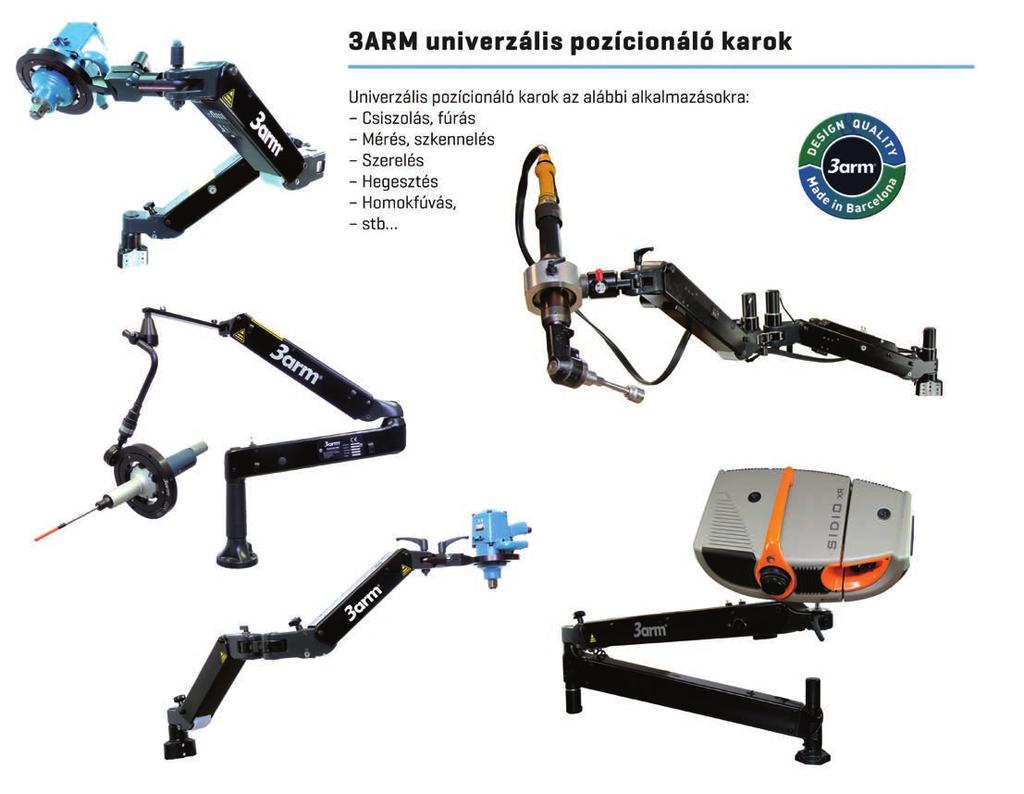

21 POZÍCIONÁLÓ KAROK 3ARM UNIVERZÁLIS POZÍCIONÁLÓ KAROK Univerzális, kiegyensúlyozott pozícionáló karok az alábbi alkalmazásokra: Csiszolás, fúrás Mérés, szkennelés Szerelés Hegesztés Homokfúvás, stb. TARTOZÉKOK webshopunk: /webshop 21

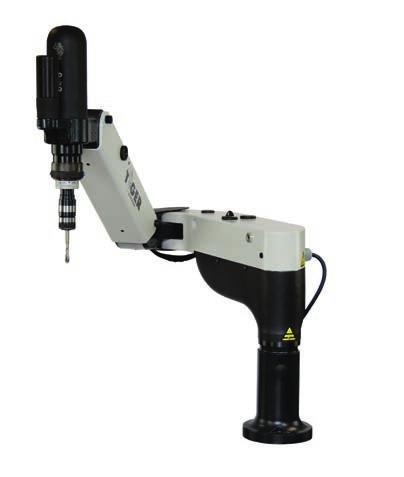

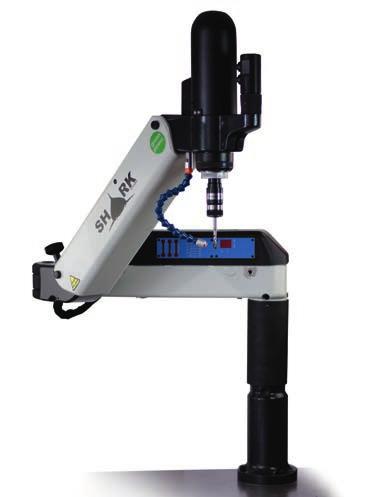

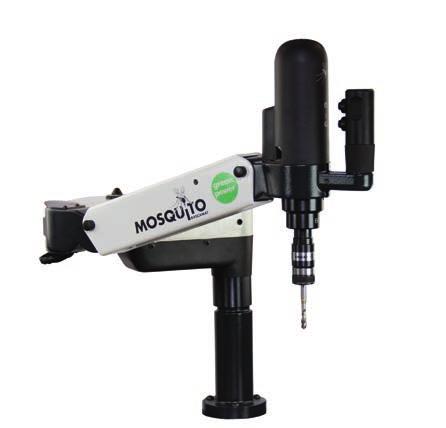

22 ELEKTROMOS MENETFÚRÓ GÉPEK MOSQUITO - KAPACITÁS M2-M14 (M16) Légrugóval kiegyensúlyozott, billenőkaros elektromos menetfúrógép. A fordulatszámot az elektromos doboz burkolatában található potméter szabályozza. A forgató motort és az opcionális automatikus kenést a radiális kar fölött elhelyezkedő gombok segítségével lehet beállítani. A sebességet így a menet típusának megfelelően lehet beállítani. A menetfúró befogók gyorscserélővel kapcsolódnak a motorhoz, a menetfúrók pedig közvetlenül a modulba illeszkednek. Motor Sebesség (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. Menet Alumínium Max. Menet Acél < 100 Kg AF Ø19 M16 M14 AF Ø19 M16 M14 AF / Ø19 M16 M14 TIGER - KAPACITÁS M2-M27 (M33) Légrugóval kiegyensúlyozott, billenőkaros elektromos menetfúrógép. A forgató motor sebességét, az opcionális automatikus kenést valamint a fúrás mélységét a radiális kar fölött elhelyezkedő gombok segítségével lehet beállítani. Egyfázisú (220V vagy 110V) NAGYFREKVENCIÁS MOTOR- RAL van felszerelve, az R400 típussal csereszabatos moduláris rendszernek köszönhetőn könnyen alakítható 7 gyorscserélő modullal (szűkítővel) ellátva. Modul Max. Sebesség (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. Menet Alumínium Max. Menet Acél < 100 Kg Ø31 M30 1 /1/8 M Ø31 M24-7/8 M20 - ¾ Ø19 M16-9/16 M16-9/ Ø19 M14 - ½ M12-7/ Ø19 M12-7/16 M10-3/ ,5 Ø19 M8-5/16 M8-5/ Con B-16 fúrás átm.8mm-ig, alumínium, réz, stb. SHARK - KAPACITÁS M3-M36 (M42) A gép egy légrugóval kiegyensúlyozott billenőkarból áll, amely egy közbülső elem segítségével csatlakozik egy 360º-ban elforgatható karhoz. A gépet a talpazat segítségével lehet a munkapadhoz rögzíteni. A motoros fej a billenőkar végén található, így a munkafelülethez mindig a legmegfelelőbb szögben fér hozzá. A motor sebességét, az automatikus szerszámkenést és a fúrásmélység beállítását az elektronikusvezérlés házán található kijelzőn lehet beállítani. Modul Max. Sebesség (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. Menet Alumínium Max. Menet Acél < 100 Kg Ø48 M42 1 1/2 M36 1 ¼ Ø31 M33 1 ¼ M Ø31 M27 1 M22 7/ Ø19 M20 ¾ M16-9/ Ø19 M16 9/16 M12-7/ Ø19 M10 3/8 M8-5/16 22 Ha kérdése vagy egyedi igénye van, keressen meg minket!

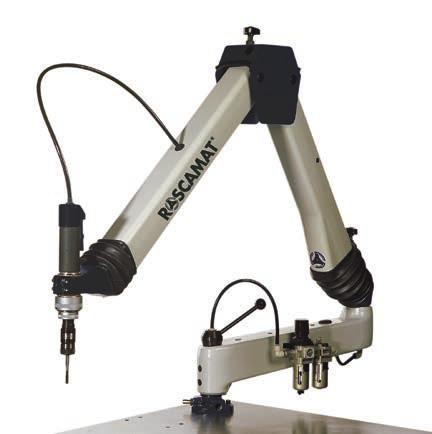

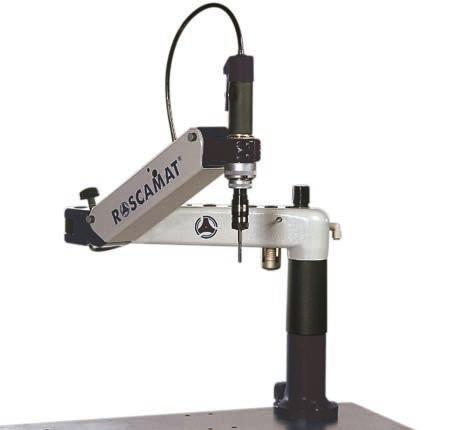

23 PNEUMATIKUS MENETFÚRÓ GÉPEK ROSCAMAT KAPACITÁS M2-M14 Pneumatikus csuklókaros menetfúrógép M2-M14 menetek megmunkálására. 19 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel használható. Munkaterület rádiusza 935 mm, magassága mm toldási lehetőséggel 90 -onként indexelhető feltét fejjel is megrendelhető (VH típus). Motor teljesítmény 300W, fordulatszáma választható 350 vagy 750 1/min Motor Sebesség (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. Menet Alumínium Max. Menet Acél<100 Kg 202A Ø19 M16 M14 202B Ø19 M12 M10 ROSCAMAT KAPACITÁS M2-M27 Pneumatikus csuklókaros menetfúrógép M2-M24 menetek megmunkálására. 19 és 31 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel. Munkaterület rádiusza 1100 mm, magassága mm toldási lehetőséggel 90 -onként indexelhető feltét fejjel is megrendelhető (VH típus). Motor teljesítmény 730W, fordulatszám /min-ig választható. Modul Max. Sebesség (rpm) Max. Nyomaték (Nm) Csatl. Ø Max. Menet Alumínium Max.menet acél < 80kg Max.menet acél > 80kg Ø31 M27 M24 M Ø31 M30 M27 M Ø19 M16 M16 M Ø19 M14 M12 M Ø19 M12 M10 M ,5 Ø19 M8 M8 M Cone B-16 fúrásra átm. 8-ig (alumínium, öntöttvas) ROSCAMAT KAPACITÁS M2-M27 Az R400 és az R500 modellekhez rendelhető automatius kenőrendszer is. Pneumatikus működtetésű M2-M24 menetek megmunkálására 19 és 31 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel. A munkaterület rádiusza 2120 mm, magassága 1100 mm, nem magasítható. Motor teljesítmény 730W, fordulatszám /min-ig választható. Rendelhető fokozatmentesen bármely irányba állítható fejjel is (RH típus). Rendelhető 90 -onként indexelhető feltét fejjel is (VH típus) webshopunk: /webshop 23

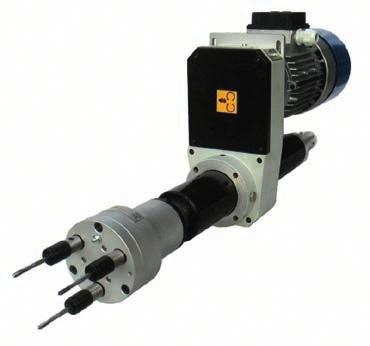

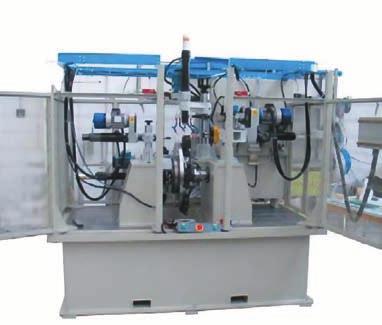

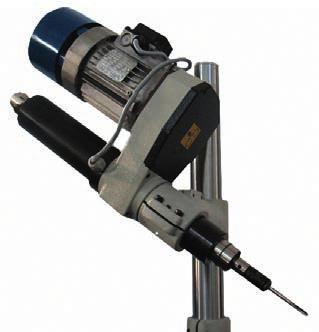

24 MEGOLDÁSOK CÉLGÉPEKRE MENETFÚRÓ ELŐTOLÓ EGYSÉGEK M30 menetfúrásig, mechanikus előtolással, szerszámcsatlakozás patronos, Morse kúpos, B rövid kúpos, TR trapézmenetes. Többorsós fej, szögfej és visszafúró fej is alkalmazható. FÚRÓ-MENETFÚRÓ ELŐTOLÓ EGYSÉGEK Kombinált fúró-menetfúró szerszám segítségével egy lépésben előfúr és menetel. M16-os menetig. Szerszámcsatlakozás B12, vagy MK2. SZÁNSZERKEZETEK Többféle nagyságrendben a megmunkáló egységekhez, 800 mm löketig. FÚRÓ ELŐTOLÓ EGYSÉGEK Pneumatikus és hidraulikus kivitelben, 28 mm fúróátmérőig, fúrókiemeléssel. Szerszámcsatlakozás patronos, Morse kúpos, B rövidkúpos TR hengeres. Többorsós fúrófejes kivitelben is. CNC típus szervomotoros kivitelben. MEGMUNKÁLÓ EGYSÉGEK Fúrás, menetfúrás és marási műveletekre. Hidraulikus, pneumatikus és szervomotoros kivitelben. ISO 30,40,50 és HSK 50,63,100 szerszámcsatlakozással. Menetfúrási kapacitás M40-ig, fúrási kapacitás 60 mm-ig. KIEGÉSZÍTŐ ESZKÖZÖK Többorsós fejek, szögfejek. KÖRASZTALOK Hidraulikus vagy pneumatikus kivitel, célgépekhez 325 mm átmérővel, mely pótasztallal nagyobbítható, és CNC megmunkáló központokhoz 150, 220, 320 mm átmérőkben. CÉLGÉPÉPÍTŐ ELEMEK Tartó elemek, oszlopok, fúrókiemelő és előtolás szabályozók, asztal célgéphez, hűtőfolyadék tartály szivattyúval. CÉLGÉPEK Komplett célgépek építése specifikus feladatokra. 24 Ha kérdése vagy egyedi igénye van, keressen meg minket!

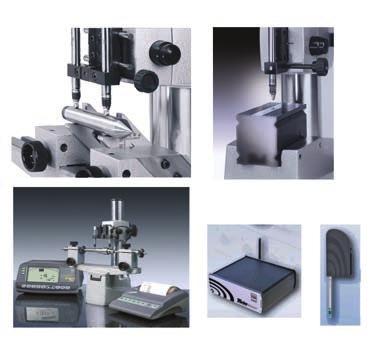

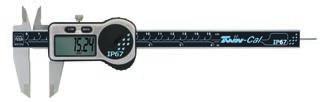

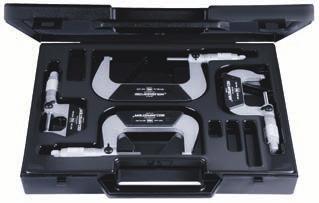

25 MEGOLDÁSOK KÉZI MÉRÉSRE TOLÓMÉRŐK ÉS MIKROMÉTEREK tolómérők hagyományos pofakialakítással mm méréstartományig mechanikus, mérőórás és digitális kivitelekben normál és IP védettséggel tolómérők speciális pofakialakítással mechanikus és digitális kivitelben nagy méretű tolómérők könnyített szerkezettel mélységmérő tolómérők különböző végződéssel mechanikus és digitális kivitelben mikrométerek mm méréstartományig nóniuszos és digitális leolvasással normál és IP védett kialakításban mikrométerek speciális, illetve cserélhető pofás kivitelben mikrométer tartozékok menetméréshez INDUKTÍV TAPINTÓ RENDSZEREK mechanikus kiemeléssel, különböző mozgástartománnyal vákuumos kiemeléssel, különböző mozgástartománnyal USB kábelcsatlakozással Wireless kommunikációval kijelzőegységek induktív tapintókhoz MÉRŐÓRÁK ÉS TALPAS MAGASSÁGMÉRŐK, MÉRŐÓRA-KIEGÉSZÍTŐK mérőórák mechanikus és digitális számlappal szögtapintós mérőórák mechanikus és digitális kivitelben különböző tapintóhosszokkal mérőóra tapintók, mérőóra-állványok mágneses, pneumatikus és gránitlapos talppal talpas magasságmérők mm méréstartományig mechanikus, mérőórás és digitális kivitelben webshopunk: /webshop 25

26 MEGOLDÁSOK KÉZI MÉRÉSRE ÉRDESSÉGMÉRŐK, KEMÉNYSÉGMÉRŐK, VASTAGSÁGMÉRŐK HORDOZHATÓ KIVITELBEN hordozható érdességmérők speciális kiértékelő szoftver lehetőséggel TESA érdességmérőhöz illeszthető speciális kontúrmérő szoftver hordozható keménységmérő készülékek gyors ellenőrzésekhez hordozható réteg- és falvastagság mérők különböző anyagokhoz rugóerőmérők, fordulatszám-, hőmérséklet- és páratartalom mérők HAGYOMÁNYOS ÉS SPECIÁLIS FURATELLENŐRZŐ KÉSZÜLÉKEK kettő- és három pontos furatmikrométerek mm méréstartományig mechanikus és digitális kivitelben három pontos furatmikrométerek egyedien kialakított mérőpofákkal akár menetes furatokhoz két pontos furatellenőrző készülékek (INTO-k) 800 mm méréstartományig botmikrométerek sima és menetes furatokhoz univerzális, nagy pontosságú mérőkészülékek külső- és belső átmérők ellenőrzéséhez akár 3000 mm méréstartományig speciális gyors ellenőrző készülékek különböző kivitelekben belső- és külső átmérők méréséhez speciális mérő idomszerek DERÉKSZÖGEK, VONALZÓK, ETALONOK, SIMA-, MENETES- ÉS VILLÁS IDOMSZEREK mérőhasáb-készletek acélból, keményfémből és kerámiából 122 db-os készletnagyságig, különböző pontossági osztályokban mérőgolyó-készletek élderékszögek, derékszögek sima és talpas kivitelben különböző pontossági osztályokban vonalzók, élvonalzók különböző pontossági osztályokban mérőhasábok egyedi méretben acélból, keményfémből és kerámiából, különböző pontossági osztályokban mérőcsapok készletben, illetve egyedi méretben különböző pontossági osztályokban sima dugós- és gyűrűs, menetes dugós-, gyűrűs- és villás idomszerek akár speciális méretben is EGYÉB MÉRŐESZKÖZÖK ÉS TARTOZÉKOK gránitlapok, tusírlapok 2000 mm méretig különböző pontossági osztályokban szögmérők, szintezők, lakatos ipari eszközök sablonok, munkadarab megtámasztó elemek 26 Ha kérdése vagy egyedi igénye van, keressen meg minket!

27 MÉRŐGÉPEK ÖSSZEFOGLALÓ BEMUTATÓ 2017 Megoldások megbízható méréshez hod-industrial.hu

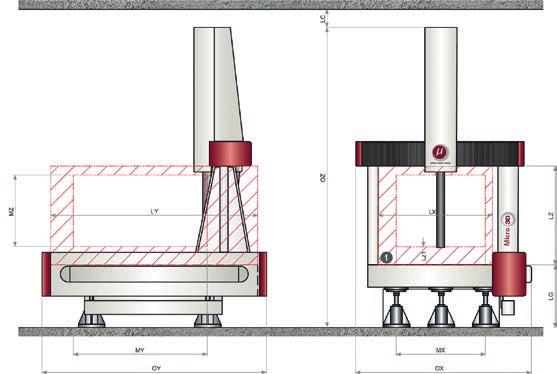

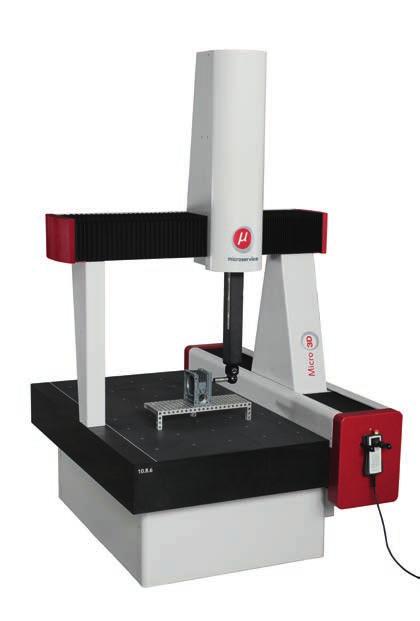

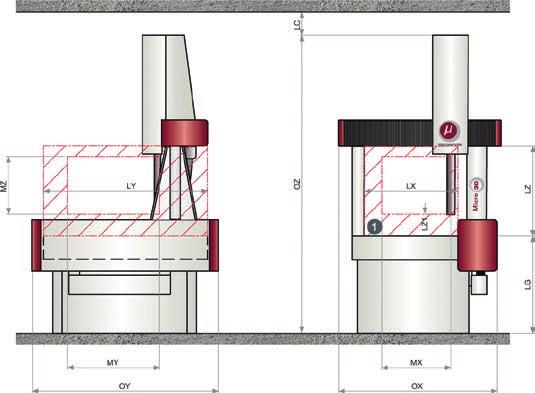

28 Olaszország legnagyobb márkafüggetlen méréstechnikai szolgáltatásokat nyújtó cége, a MicroService s.r.l most mutatja be a legújabb termékét: a Micro3D mérőgépeket. Több, mint 16 éves tapasztalat, jelentős eszköz és géppark a mérési és kalibrálási feladatok ellátására, valamint kiemelkedő szakmai tudás adja azt a hátteret, ami Önnek is rendelkezésére áll, ha a Micro3D mérőgépet választja. A magyarországi forgalmazóként biztosítjuk a teljes körű magyar nyelvű szakmai és logisztikai támogatást: szállítás, beüzemelés, betanítás, kalibrálás, karbantartás, javítás. Különböző méretek a különböző igényekhez A kisméretű alkatrészekhez 500x600x400mm mérettartománytól fel egészen 1200x2500x1000mm-ig Rugóelőfeszítéses speciális légcsapágy és gránit tengelyek A hőmérsékletváltozással szemben érzéketlen, és a tengelyek rezgésmentesen, finoman futnak. Szoftverfüggetlen rendszer Válassza az igényeinek megfelelő szoftvert! Szolgáltatások Szerviz Karbantartás Kalibrálás Oktatás A forgalmazott mérőgépek szervizelését cégünk képzett szakemberei a magyar partnercégeikkel közösen Magyarországról látják el. Alkatrészek tekintetében a főbb egységekből raktárkészlettel rendelkezünk, mely lecsökkenti a szervizelés időtartamát. Az értékesített mérőgépekhez karbantartási szerződést tudunk ajánlani. A szerződés megkötésével a mérőgépek folyamatos felügyelet alatt vannak, így az élettartam növekszik és elkerülhetők a véletlenszerű megállások. A mérőgépeket a minőségirányítási rendszereknek megfelelően rendszeresen kalibrálni kell, hogy a specifikált pontosság folyamatosan fennálljon. Ezt cégünk saját etalonjaival vagy partnercég segítségével végzi. A mérőgépekhez kínált mérőszoftverek oktatását akár bemutatótermünkben, akár a vevőink telephelyén el tudjuk végezni az eladáskor vagy későbbi oktatási napok keretein belül. 2 Ha kérdése vagy egyedi igénye van, keressen meg minket!

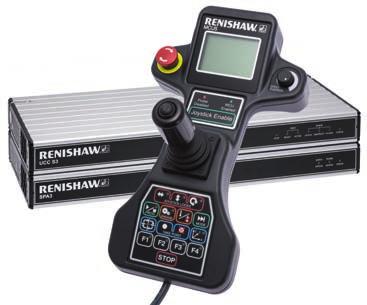

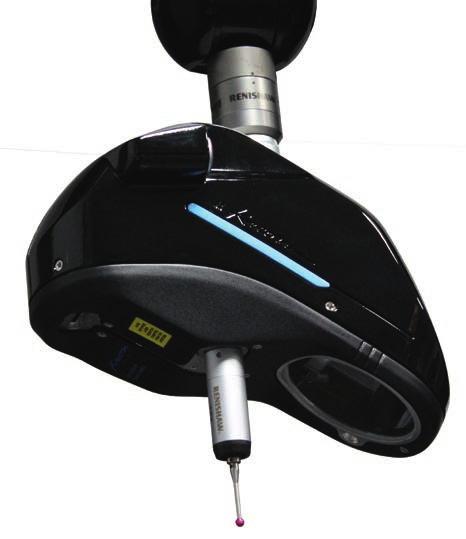

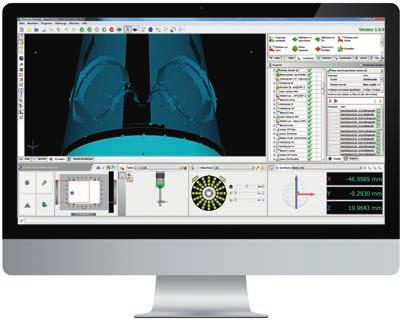

29 Renishaw vezérlők és mérőfejek gazdag választéka Egyszerű 3D-s mérés? Komplex 5-tengelyes mérés? Szabad felületek scannelése? Döntse el Ön! Különböző mérési igényekhez különböző mérőfejek és tapintók a piacvezető gyártótól. 3D scanner opció Csatlakoztatható 3D scanner fej, amellyel pontfelhőket olvashat be és értékelhet ki, így a legbonyolultabb geometriák is könnyedén mérhetőek, vagy visszamodellezési feladatok is megoldhatóak. Hőmérséklet-kompenzáló szenzorok A pontosság tovább növelhető, ha a hőmérsékletkompenzált mérőrendszer opciót választja. méréstartomány MX MY MZ pontosság munkadarab súly ,2 + L/ ,2 + L/ ,2 + L/ méréstartomány MX MY MZ pontosság munkadarab súly ,3 + L/ ,3 + L/ ,6 + L/ ,6 + L/ ,6 + L/ ,8 + L/ ,8 + L/ ,8 + L/ webshopunk: /webshop 3

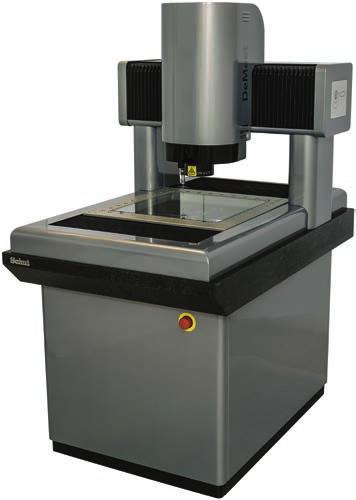

30 DeMeet 3D optikai-tapintós mérőgépek Kivitelek, méréstartományok Az optikai és optikai-tapintós kombó mérőgepek a piaci igényekhez illeszkedő méréstartományokkal érhetőek el. A DeMeet 220 egy asztali kivitel, a többi típus saját alátét vázzal rendelkezik. Típus DeMeet 220 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 110 x=220; y=150; z=100 w=520; l=700; h=615 Mérőasztal mérete (mm) x=357; y=260 Max. munkadarab-súly (kg) 20 Típus DeMeet 400 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 530 x=400; y=250; z=200 w=865; l=930; h=1570 Mérőasztal mérete (mm) x=560; y=422 Max. munkadarab-súly (kg) 50 Típus DeMeet 404 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 700 x=400; y=400; z=200 w=865; l=1245; h=1580 Mérőasztal mérete (mm) x=560; y=580 Max. munkadarab-súly (kg) 50 A mérőrendszer stabilitását a kialakítás biztosítja, mely egy nagyon pontosan megmunkált (DIN 876/00) gránit alapon nyugvó fix híd elrendezés, mozgó munkadarab-asztallal. Kétfajta kialakítással érhető el: csak videó (optikai) méréshez multiszenzoros (kombó) kivitelben optikai és tapintós méréshez, mely az összetett mérési feladatok elvégzését segíti Típus DeMeet 443 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 720 x=400; y=400; z=300 w=865; l=1245; h=1785 Mérőasztal mérete (mm) x=560; y=580 Max. munkadarab-súly (kg) 50 Típus DeMeet 705 Méréstartomány (mm) Befoglaló méret (mm) Súly (kg) 1400 x=700; y=500; z=300 w=1520; l=1550; h=1820 Mérőasztal mérete (mm) x=930; y=700 Max. munkadarab-súly (kg) 60 4 Ha kérdése vagy egyedi igénye van, keressen meg minket!

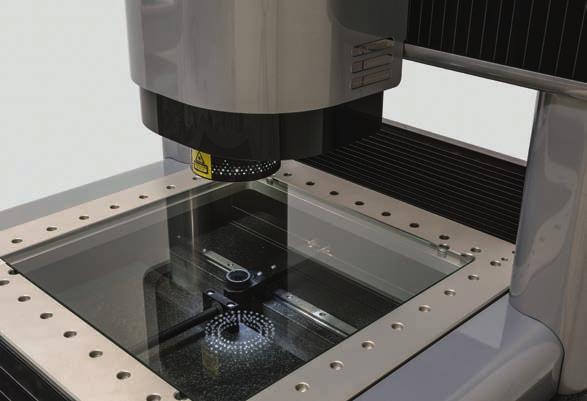

31 Technikai specifikáció Kamerarendszer: DeMeet Sony sensor kamera Optika: NIKON 3x (opcionálisan Leica 2x) Megvilágítás: 16 szegmensből és 48 LED-ből álló körfény, LED-enként állítható fényerővel állítható alsó megvilágítás állítható optikán keresztüli (koaxiális) megvilágítás Tapintórendszer: Renishaw TP20 Pontosság 0,5 µm osztású mérőléccel: X/Y/Z 4+L/150 XY 5+L/150 XYZ 5+L/150 Pontosság 0,1 µm osztású mérőléccel: X/Y/Z 3+L/200 XY 4+L/200 XYZ 4+L/200 Mérések, mérőprogram A videó mérésekhez a gyártó saját fejlesztésű képfeldolgozó algoritmust használ, mely szerint a talált élt a program pontokból rakja össze és nem egyben keresi a teljes görbét. Ez sokkal nagyobb mérési pontosságot eredményez. A tapintós mérés a hagyományos elven alapszik. A mérőgépen a gyártó által kifejlesztett és folyamatosan fejlesztés alatt álló Windows alapú, Approve mérőszoftver működik. Ez egy grafikus mérőprogram, mely nagyon egyszerű programlépéseket tartalmaz. Könnyen tudjuk az egyes programlépéseket mozgatni, másolni, eltávolítani, illetve módosítani. A mérőprogramok megfelelő futtatását tudjuk ellenőrizni, mivel az egyes programlépések akár külön-külön futtathatók. Az egyes programlépések végén ikon jelzi a lefutás állapotát. A mérőprogramhoz opcionálisan illeszthető egy Shape modul, melynek segítségével CAD analízist tudunk végezni az élő kép és egy dxf fájl között. A mérési eredményeket PDF fájlként tudjuk menteni és nyomtatni. Amennyiben további adatfeldolgozás szükséges, CSV fájlban tudjuk kimenteni az adatokat. webshopunk: /webshop 5

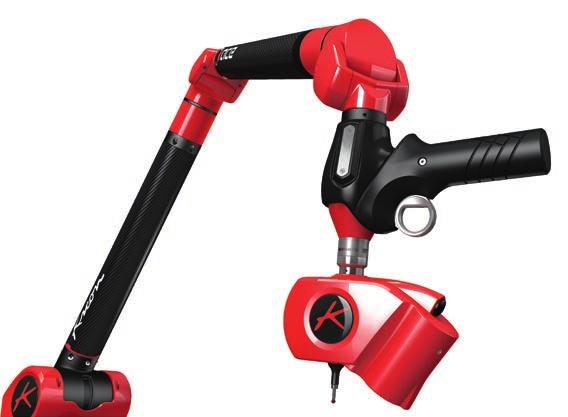

32 Kreon Technologies 3D mérőkarok tapintós és lézer szkenneres mérési móddal Alkalmazási területek: Mérőkar típusok: nagy méretű alkatrészek mérése akár a megmunkáló gépen belül hegesztett szerkezetek mérése méret ellenorzés, akár bonyolult szabad formájú alkatrészek esetében is CAD-modellel való összehasonlítás, színtérképes különbségmegjelenítés gyors prototípus-készítés támogatása, egyedi alkatrész gyártás-elokészítése reverse engineering, visszamodellezés egyéb alkalmazások: pl. műtárgyak, régészeti leletek digitalizálása stb. KREON BACES 200 mérőkarok alumínium vázzal 6 és 7 tengelyes kivitelben csak tapintós mérésre 0,06 mm pontosságtól Méréstartományok: 2,6 m, 3,2 m, 4,2 m, 4,6 m KREON BACES 100 mérőkarok carbonszálas vázzal 6 és 7 tengelyes kivitelben tapintós és lézer szkenneres mérésre 0,04 mm pontosságtól Méréstartományok: 2,6 m, 3,2 m KREON ACE mérőkarok carbonszálas vázzal 6 és 7 tengelyes kivitelben tapintós és lézer szkenneres mérésre 0,018 mm pontosságtól Méréstartományok: 2 m, 2,5 m, 3 m, 3,5 m, 4 m, 4,5 m A mérőkar hőkompenzált, mérőszobai, illetve gyártósori felhasználásra egyaránt alkalmas. Mérőtapintós alkalmazása esetén a beépített akkumulátornak a WiFi-s, vezeték nélküli adatkapcsolatnak köszönhetően a kar külső tápellátás és vezeték nélkül is használható. 6 Ha kérdése vagy egyedi igénye van, keressen meg minket!

33 Alkalmazható mérőprogramok A szkennerek és mérőtapintók plug-and-play eszközként csatlakoztathatók és a berendezés számos felhasználói szoftverrel (PowerINSPECT, Polyworks, Metrolog, Rapidform, Capps, stb.) használható. Felfogási lehetőségek A mérőkarok alapkivitelben furatokkal ellátott alaplappal rendelkeznek, melynek segítségével a rögzítés teljesen univerzális módon (csavarokkal, mágnes talppal, stb.) megoldható. A rögzítés speciális tartóállványon is elhelyezhető és rögzíthető. Illeszthető mérőfejek: A mérőkarokhoz illeszthető 3D lézer szkenner fejek típusai: SOANO: kedvező költségek mellett magas szintű műszaki szolgáltatás pont/sec olvasási sebesség SOLANO BLUE pont/sec olvasási sebesség fényes felületekhez ACE SKYLINE 200mm lézerszélesség, kifejezetten nagy sebesség ( pont/sec), 15µm pontosság ZEPHYR II nagy sebesség ( pont/sec) mellett nagy pontosság ZEPHYR II BLUE kifejezetten az erősen csillogó fényes felületekhez AQUILON nagy teljesítményű 3D lézerszkenner a legbonyolultabb ipari felhasználásokhoz A szkennerek és mérotapintók plug-and-play eszközként csatlakoztathatók és a berendezés számos felhasználói szoftverrel (PowerInspect, Polyworks, Metrolog, Rapidform, Capps ) használható. A kombinált mérésre is lehetőség van, azaz a tapintós és a lézer szkenneres mérési mód együttes alkalmazására. A SOLANO szkenner fej csak a fix tapintó befogást támogatja, a többi típus viszont alkalmas a kapcsoló típusú, erőmodulos (Renishaw TP2/20/200) rendszerek kezelésére is. A szkenner fejeket telepített mérőgépekhez is lehet csatlakoztatni, mely nagy mértékben megnöveli a mérési módszer pontosságát. Mivel a tapintócsúcsok szabványos metrikus menettel kapcsolódnak a mérőkarhoz vagy a mérőfejhez, ezért a csatlakoztatható tapintócsúcsok széles körben választhatók. webshopunk: /webshop 7

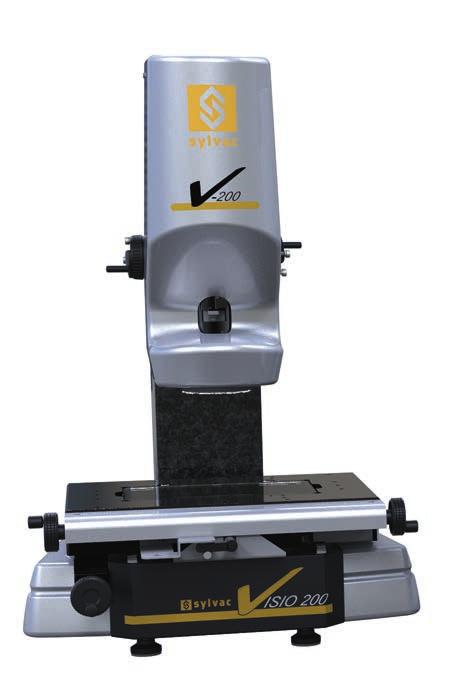

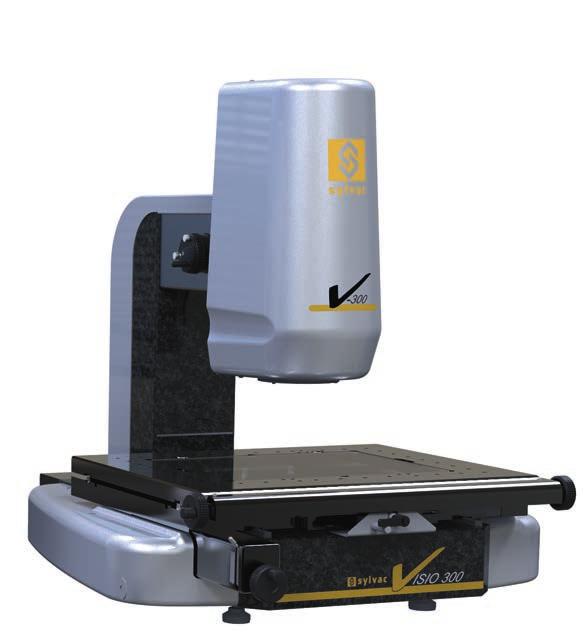

34 Sylvac Visio 200 Kimagaslóan stabil gránit felépítés CCD színes kamera LED fényforrások Manuális vagy motoros zoom Könnyen kezelhető szoftverek tulajdonságok Mozgatás mauális Mérési tartomány (X/Y/Z) mm 200x100x150 Finomállítás a Z tengelyen Asztal mérete (X/Y) mm 400x280 Max. terhelhetőség kg 10 Max. megengedett pontosság X, Y (E X, E Y ) μm Max. megengedett pontosság XY (E XY ) μm Max. megengedett pontosság Z (E Z ) μm L/1000 (L mm-ben) 2, L/1000 (L mm-ben) 3, L/1000 (L mm-ben) Sylvac Visio 300 Kimagaslóan stabil gránit felépítés Megbízható mechanikus koncepció CCD színes kamera LED fényforrások Motoros zoom 6,5x vagy 12x Könnyen kezelhető szoftverek tulajdonságok Mozgatás mauális Mérési tartomány (X/Y/Z) mm 300x200x150 Finomállítás a Z tengelyen Asztal mérete (X/Y) mm 550x430 Max. terhelhetőség kg 20 Max. megengedett pontosság X, Y (E X, E Y ) μm Max. megengedett pontosság XY (E XY ) μm Max. megengedett pontosság Z (E Z ) μm L/1000 (L mm-ben) 2,5 + 4 L/1000 (L mm-ben) 3,9 + 5 L/1000 (L mm-ben) 8 Ha kérdése vagy egyedi igénye van, keressen meg minket!

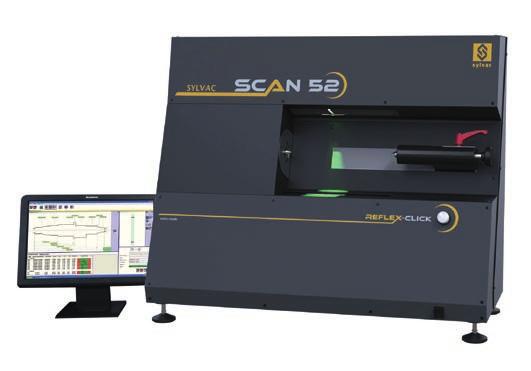

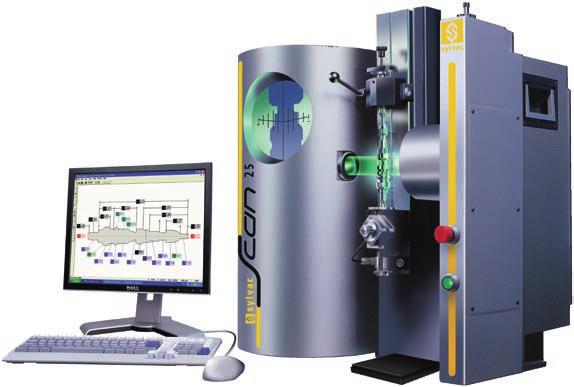

35 Sylvac Scan 52 Reflex Click statikus dinamikus tulajdonságok Átmérő Hossz Átmérő Hossz Mérési tartomány (mm) 0, , Pontosság (μm) (1,5 + D/100) (4 + L/100) (1,5 + D/100) (4 + L/100) Ismétlési pontosság (μm) 0,6 2,5 0,6 2,5 Forgó főorsó Sylvac Scan 25/50 Sylvac Scan 25 Sylvac Scan 50 tulajdonságok Átmérő Hossz Átmérő Hossz Mérési tartomány (mm) 0, , Pontosság (μm) (1 + D/100) (4 + L/100) (1 + D/100) (4 + L/100) Ismétlési pontosság (μm) 0,5 2 0,5 2 Forgó főorsó Exclusive slewing system by Sylvac Sylvac Scan 50 CE Plus / Plus Sylvac Scan 50 CE Plus Sylvac Scan 50 Plus tulajdonságok Átmérő Hossz Átmérő Hossz Mérési tartomány (mm) 0, , Pontosság (μm) (1 + D/100) (4 + L/100) (1 + D/100) (4 + L/100) Ismétlési pontosság (μm) 0,5 2 0,5 2 Forgó főorsó webshopunk: /webshop 9

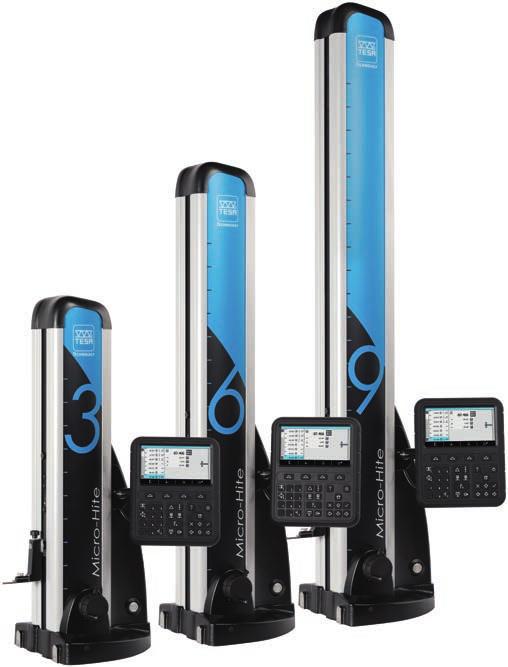

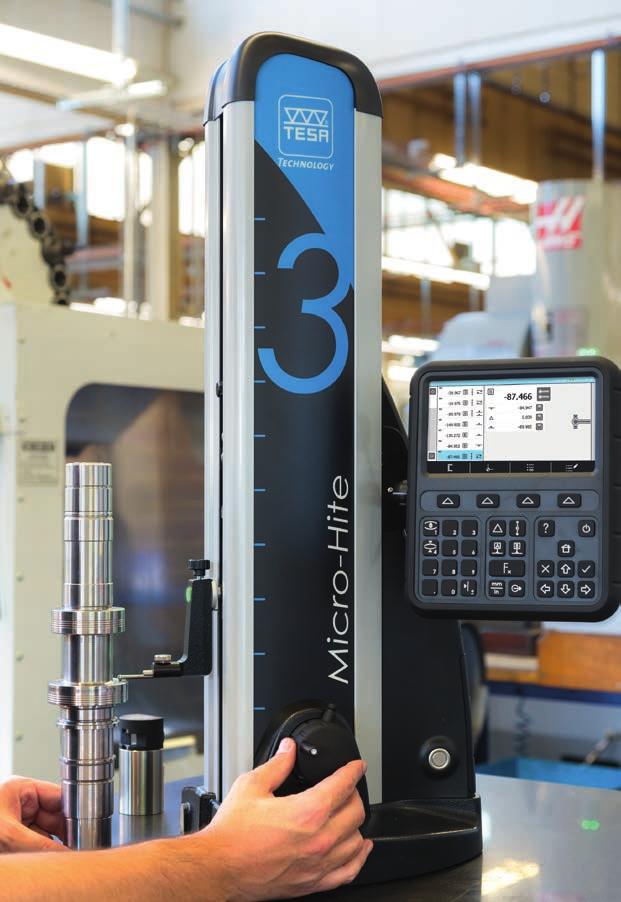

36 Új generációs magasságmérők Új fejlesztés A TESA a magasságmérők tekintetében különböző modelleket fejlesztett ki, melyeket más-más ellenőrzési folyamatra alkalmazhatunk a gyártás során akár közvetlenül a megmunkáló gép mellett. Ezek az eszközök biztosítják a megbízható mérést beálláskor, mintavételezéskor, amennyiben tudjuk, hogy a megmunkált méret kritikus és szükség van a pontos mérésre. A magasságmérők elérhetők manuális és motorikus kivitelben 1D és 2D mérésre. A TERMÉK PONTOSSÁG TITKA: - stabil, robosztus kialakítás - monoblokk talp - egyértelmű, mindenki számára könnyen kezelhető mérőszoftver - információ a tapintóhelyzetről - a TESA által alkalmazott kalibrálási folyamat - SCS kalibrálási bizonyítvány 10 Ha kérdése vagy egyedi igénye van, keressen meg minket!

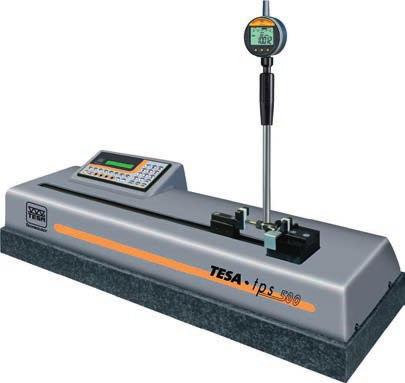

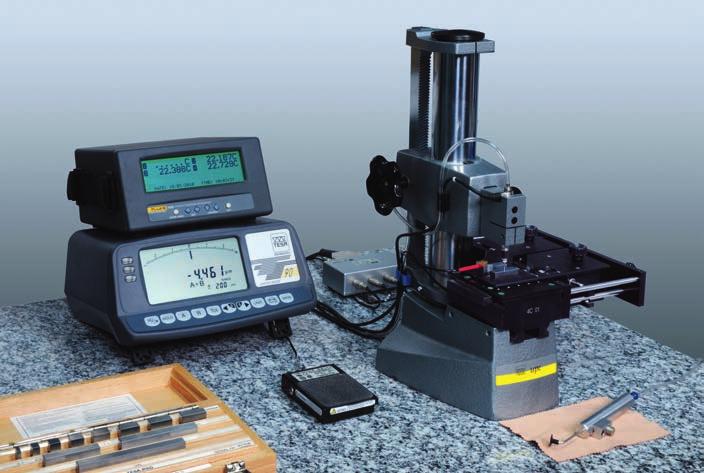

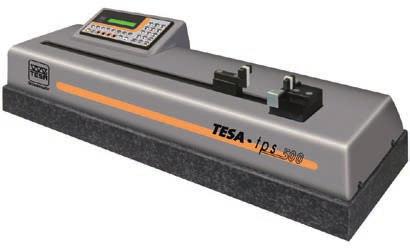

37 Mérőeszköz beállító és kalibráló mérőpadok Az ellenőrző- és mérő eszközök folyamatos visszaellenőrzése, kalibrálása egy nagyon fontos eleme a minőségirányítási rendszereknek. Ezekhez különböző vizsgáló- és kalibráló eszközök használhatók eltérő mérési módszerekkel, melyek alkalmasak a különböző kézi mérőeszközök és idomszerek ellenőrzésére, kalibrálására cégen belül. A mérőhasáb komparátorok segítségével a meglévő mérőhasábokat lehet kalibrálni cégen belül, mely kalibrált hasábok alkalmasak a meglévő kézi mérőeszközök ellenőrzésére később. A TPS rendszert a kézi mérőeszközök beállítására tervezték, mely kiváltja az eddig erre használt beállító-gyűrűket. Használható mikrométerek, mérőórák, beszúrásmérők, 2 pontos furatmérők beállítására, melyekhez különböző mérő adaptereket használunk. A méréstartomány akár 1000 mm is lehet. KÉT MÉRÉSI MÓDOT HASZNÁLHATUNK: - közvetlen mérés 25 mm méréstartománnyal (UPD) - összehasonlító mérés (UPC) webshopunk: /webshop 11
