1 HASZNÁLATI ÚTMUTATÓ A BT sorozatú autokláv készülékekhez

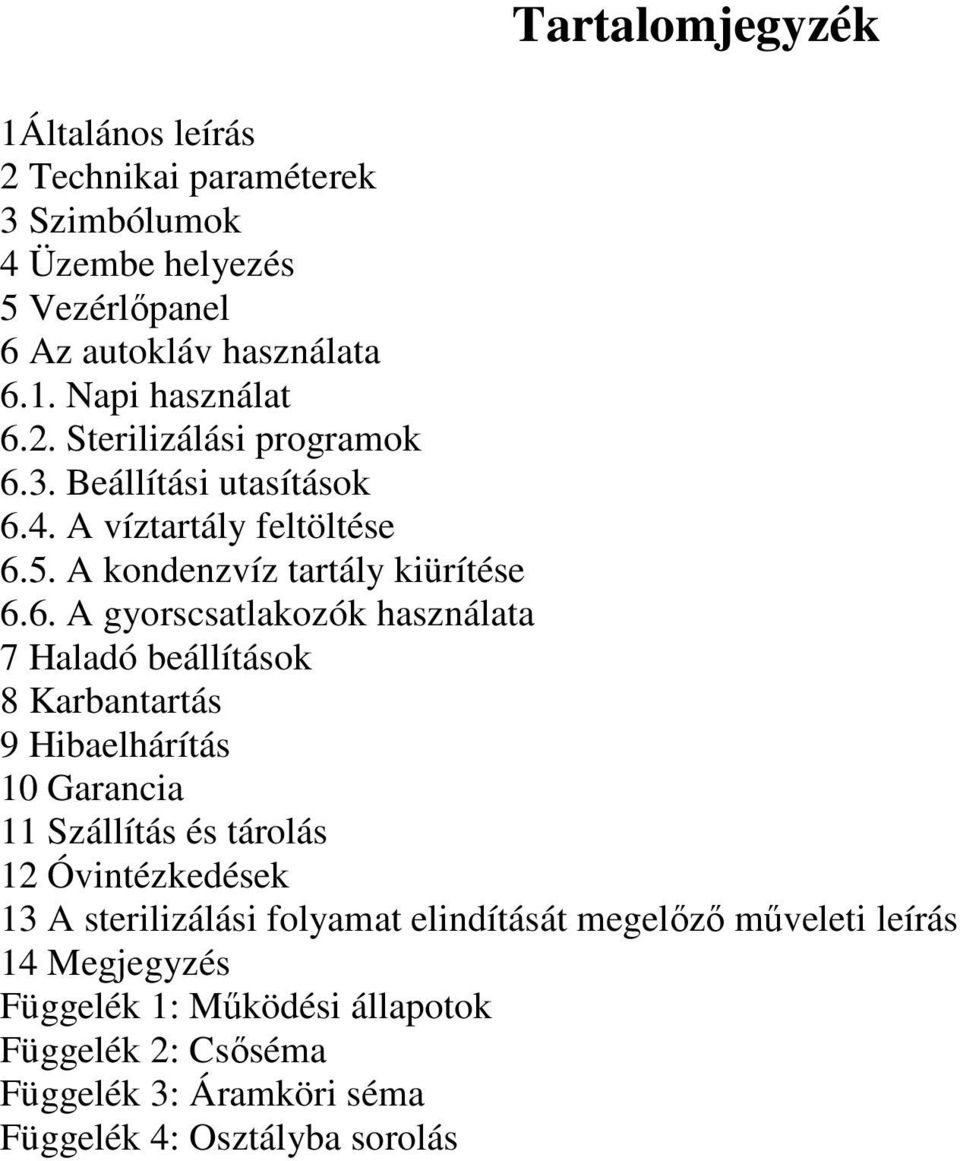

2 Tartalomjegyzék 1Általános leírás 2 Technikai paraméterek 3 Szimbólumok 4 Üzembe helyezés 5 Vezérlıpanel 6 Az autokláv használata 6.1. Napi használat 6.2. Sterilizálási programok 6.3. Beállítási utasítások 6.4. A víztartály feltöltése 6.5. A kondenzvíz tartály kiürítése 6.6. A gyorscsatlakozók használata 7 Haladó beállítások 8 Karbantartás 9 Hibaelhárítás 10 Garancia 11 Szállítás és tárolás 12 Óvintézkedések 13 A sterilizálási folyamat elindítását megelızı mőveleti leírás 14 Megjegyzés Függelék 1: Mőködési állapotok Függelék 2: Csıséma Függelék 3: Áramköri séma Függelék 4: Osztályba sorolás

3 Ezen használati utasítás a következı autoklávokhoz készült: BTS23L, BTD17L I. Általános leírás A BT-sorozatú autoklávok a következı területeken alkalmazhatóak: tudományos kutatólaboratóriumok felszereléseinek, orvosbiológiai, stomatológiai, fül-orrgégészeti, szemészeti rendelık eszközeinek sterilizálása, de alkalmazható minden olyan esetben is, ahol a sterilizálni kívánt eszköz elviseli a magas gıznyomást. Az autoklávban egy mikroszámítógépes rendszer irányítja az összes mőködési folyamatot. A mőködése közben nagyon pontosan szabályozza a hımérséklet- és nyomásparamétereket, melyeket valós idıben, egyszerő, jól érthetı formában a vezérlı panelen egy folyadékkristályos kijelzın jelenít meg. A berendezés könnyen, egyszerően kezelhetı. Felhasználóbarát megoldásokkal - mint az egyszerő menü rendszer, automatikus ajtó nyitó-záró rendszer, automatikus vízfeltöltés, stb.-, segíti a mindennapi munkavégzést. II. Technikai paraméterek Hálózati feszültség 220VAC ~ 230VAC Hálózati frekvencia 50Hz ± 1Hz Sterilizálási hımérséklet 121 /134 Biztosíték F15A~250V Mőködési környezeti hımérséklettartomány 5 ~ 40 Bemeneti teljesítmény 2000W III. Szimbólumok Figyelem! Kérjük, nézze meg a termékhez kapott dokumentációt!... B típusú készülék... Védıföldelés... Vigyázz! Forró felület!...

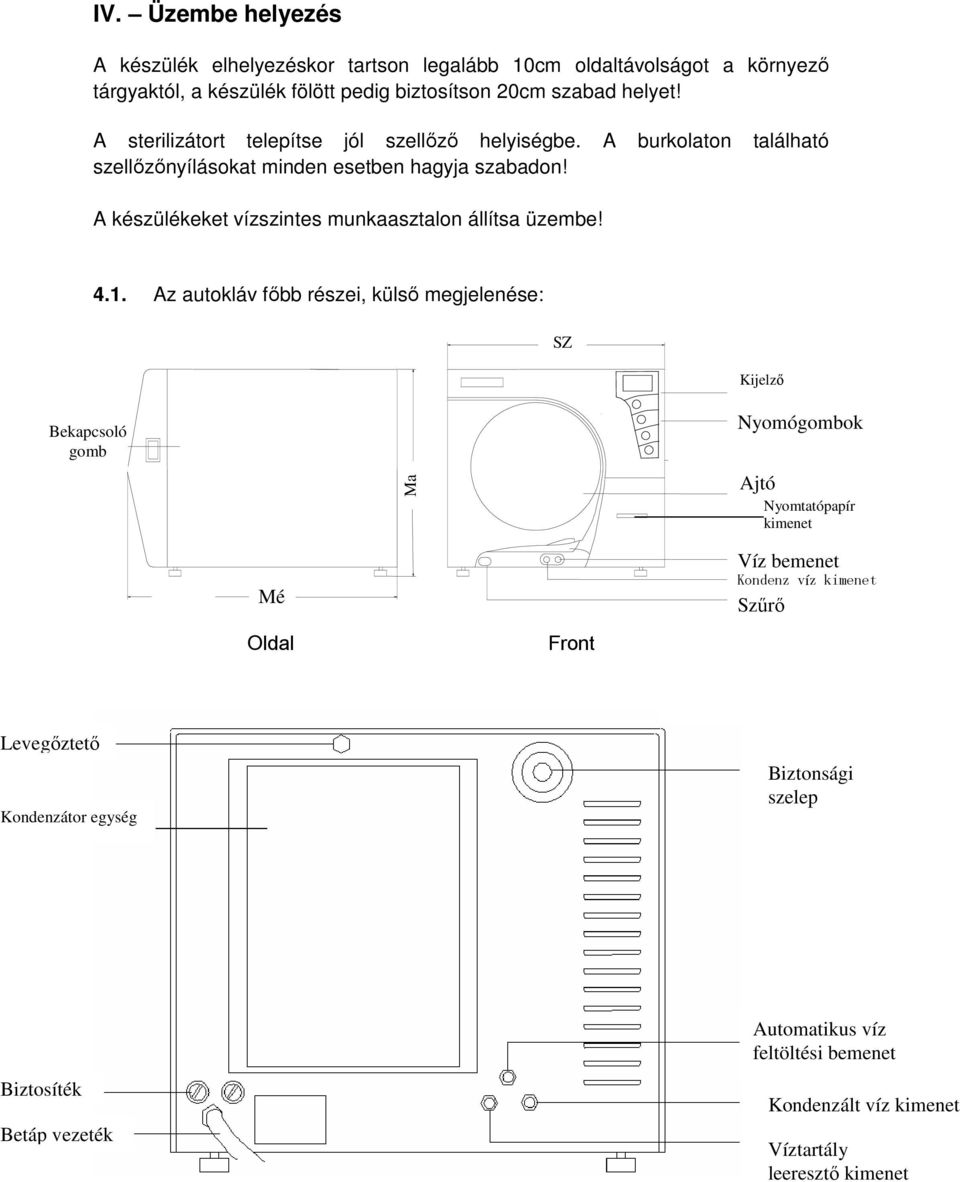

4 IV. Üzembe helyezés A készülék elhelyezéskor tartson legalább 10cm oldaltávolságot a környezı tárgyaktól, a készülék fölött pedig biztosítson 20cm szabad helyet! A sterilizátort telepítse jól szellızı helyiségbe. A burkolaton található szellızınyílásokat minden esetben hagyja szabadon! A készülékeket vízszintes munkaasztalon állítsa üzembe! 4.1. Az autokláv fıbb részei, külsı megjelenése: SZ Kijelzı Bekapcsoló gomb Ma Nyomógombok 电 源 电 电 Ajtó 电 Nyomtatópapír kimenet Mé Víz bemenet Kondenz víz kimenet Szőrı Oldal Front 冷 冷 冷 冷 冷 冷 Levegıztetı Kondenzátor egység Biztonsági szelep Automatikus víz feltöltési bemenet Biztosíték Betáp vezeték Kondenzált víz kimenet Víztartály leeresztı kimenet

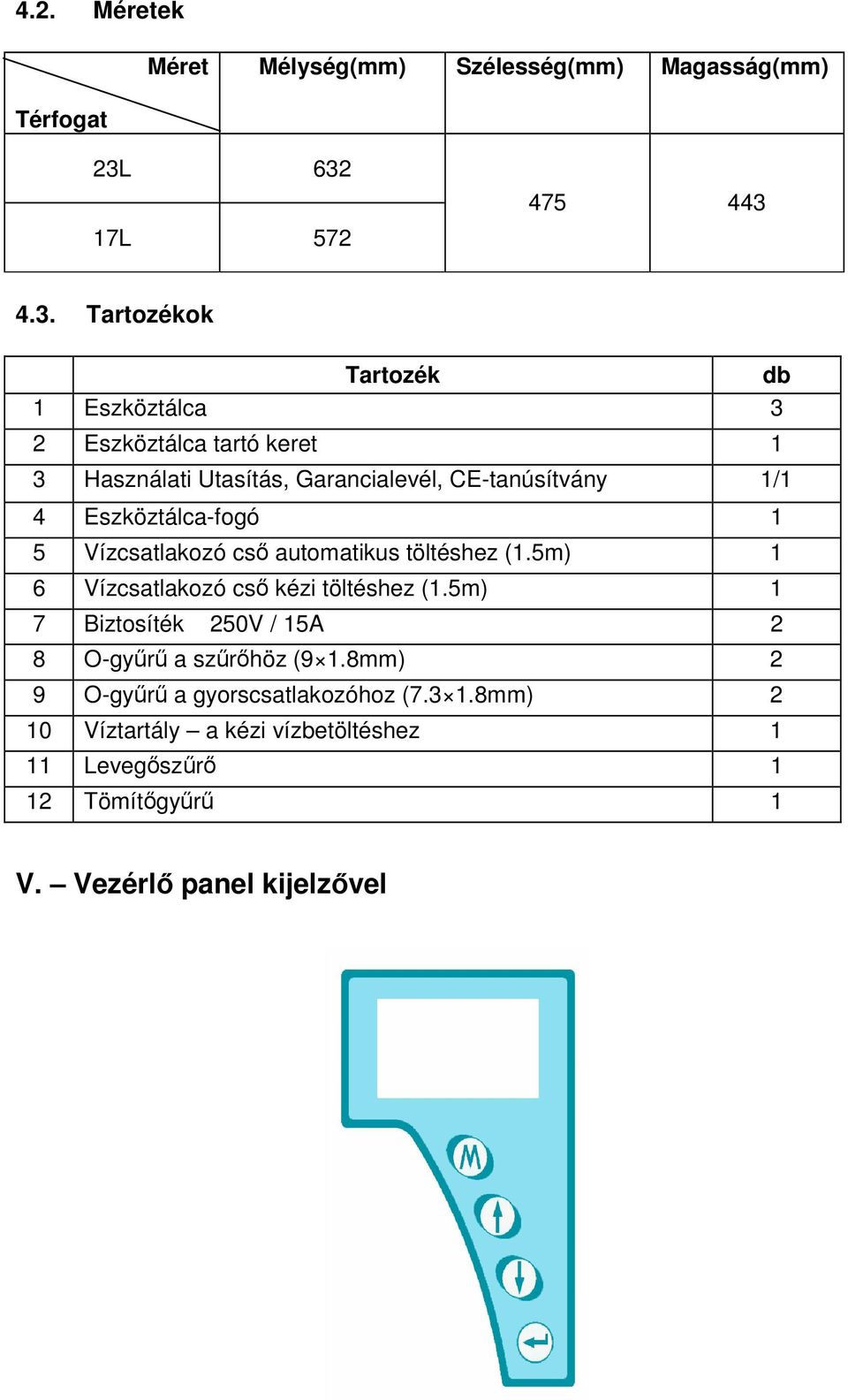

5 4.2. Méretek Méret Mélység(mm) Szélesség(mm) Magasság(mm) Térfogat 23L L Tartozékok Tartozék db 1 Eszköztálca 3 2 Eszköztálca tartó keret 1 3 Használati Utasítás, Garancialevél, CE-tanúsítvány 1/1 4 Eszköztálca-fogó 1 5 Vízcsatlakozó csı automatikus töltéshez (1.5m) 1 6 Vízcsatlakozó csı kézi töltéshez (1.5m) 1 7 Biztosíték 250V / 15A 2 8 O-győrő a szőrıhöz (9 1.8mm) 2 9 O-győrő a gyorscsatlakozóhoz ( mm) 2 10 Víztartály a kézi vízbetöltéshez 1 11 Levegıszőrı 1 12 Tömítıgyőrő 1 V. Vezérlı panel kijelzıvel

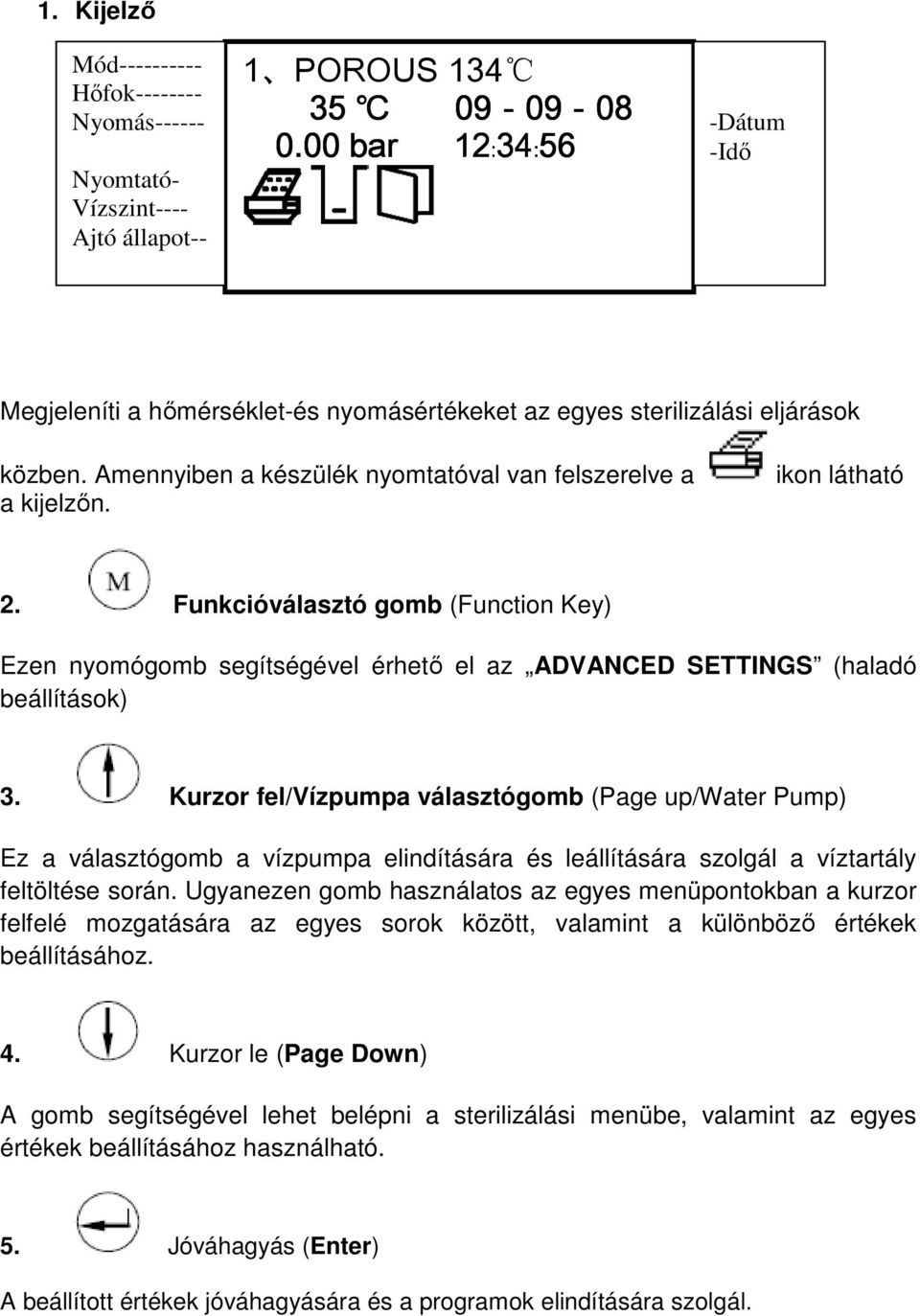

6 1. Kijelzı Mód Hıfok Nyomás Nyomtató- Vízszint---- Ajtó állapot-- 1 POROUS bar 12:34:56 -Dátum -Idı Megjeleníti a hımérséklet-és nyomásértékeket az egyes sterilizálási eljárások közben. Amennyiben a készülék nyomtatóval van felszerelve a a kijelzın. ikon látható 2. Funkcióválasztó gomb (Function Key) Ezen nyomógomb segítségével érhetı el az ADVANCED SETTINGS (haladó beállítások) 3. Kurzor fel/vízpumpa választógomb (Page up/water Pump) Ez a választógomb a vízpumpa elindítására és leállítására szolgál a víztartály feltöltése során. Ugyanezen gomb használatos az egyes menüpontokban a kurzor felfelé mozgatására az egyes sorok között, valamint a különbözı értékek beállításához. 4. Kurzor le (Page Down) A gomb segítségével lehet belépni a sterilizálási menübe, valamint az egyes értékek beállításához használható. 5. Jóváhagyás (Enter) A beállított értékek jóváhagyására és a programok elindítására szolgál.

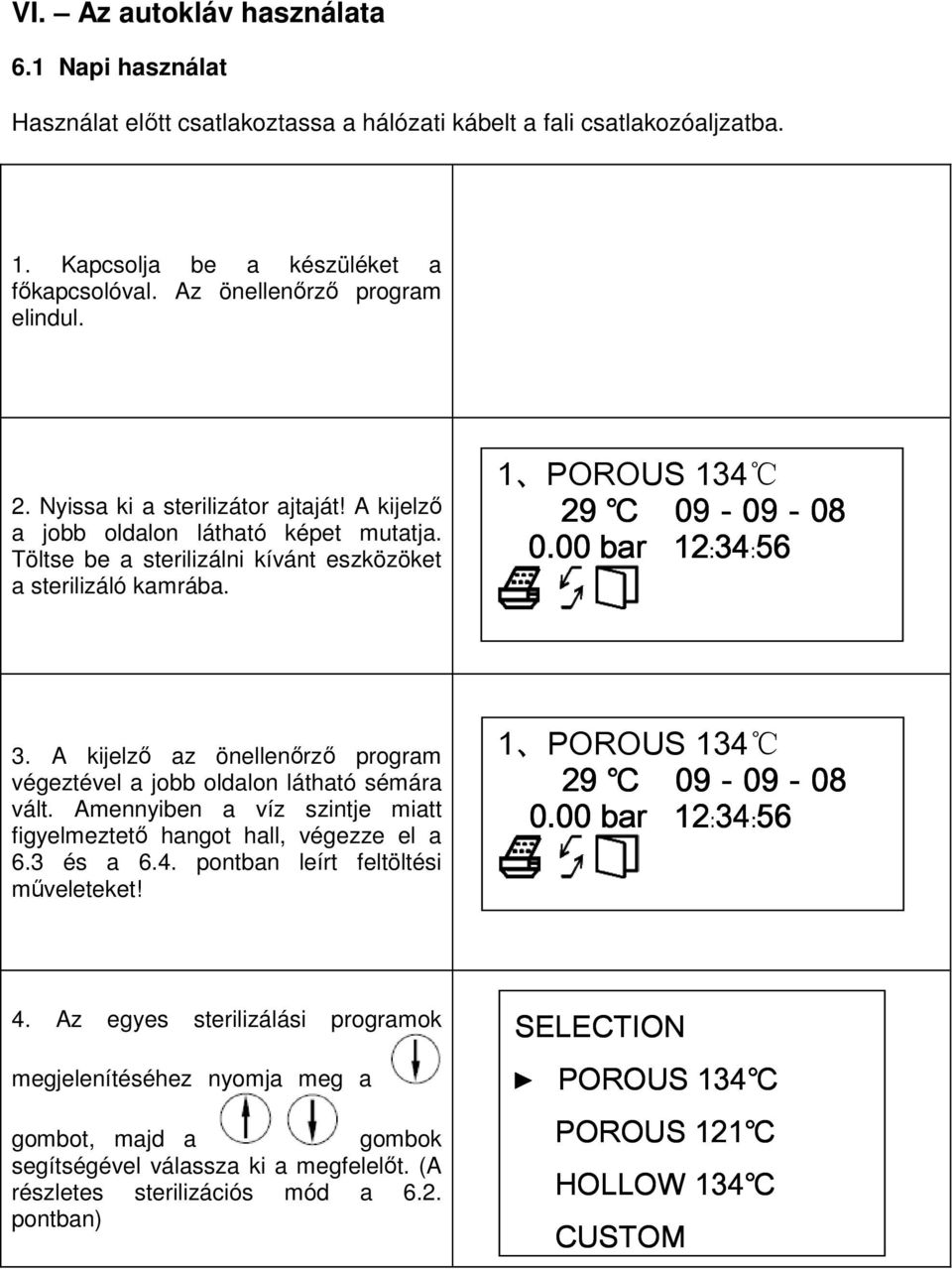

7 VI. Az autokláv használata 6.1 Napi használat Használat elıtt csatlakoztassa a hálózati kábelt a fali csatlakozóaljzatba. 1. Kapcsolja be a készüléket a fıkapcsolóval. Az önellenırzı program elindul. 2. Nyissa ki a sterilizátor ajtaját! A kijelzı a jobb oldalon látható képet mutatja. Töltse be a sterilizálni kívánt eszközöket a sterilizáló kamrába. 1 POROUS bar 12:34:56 3. A kijelzı az önellenırzı program végeztével a jobb oldalon látható sémára vált. Amennyiben a víz szintje miatt figyelmeztetı hangot hall, végezze el a 6.3 és a 6.4. pontban leírt feltöltési mőveleteket! 1 POROUS bar 12:34:56 4. Az egyes sterilizálási programok megjelenítéséhez nyomja meg a gombot, majd a gombok segítségével válassza ki a megfelelıt. (A részletes sterilizációs mód a 6.2. pontban) SELECTION POROUS 134 POROUS 121 HOLLOW 134 CUSTOM

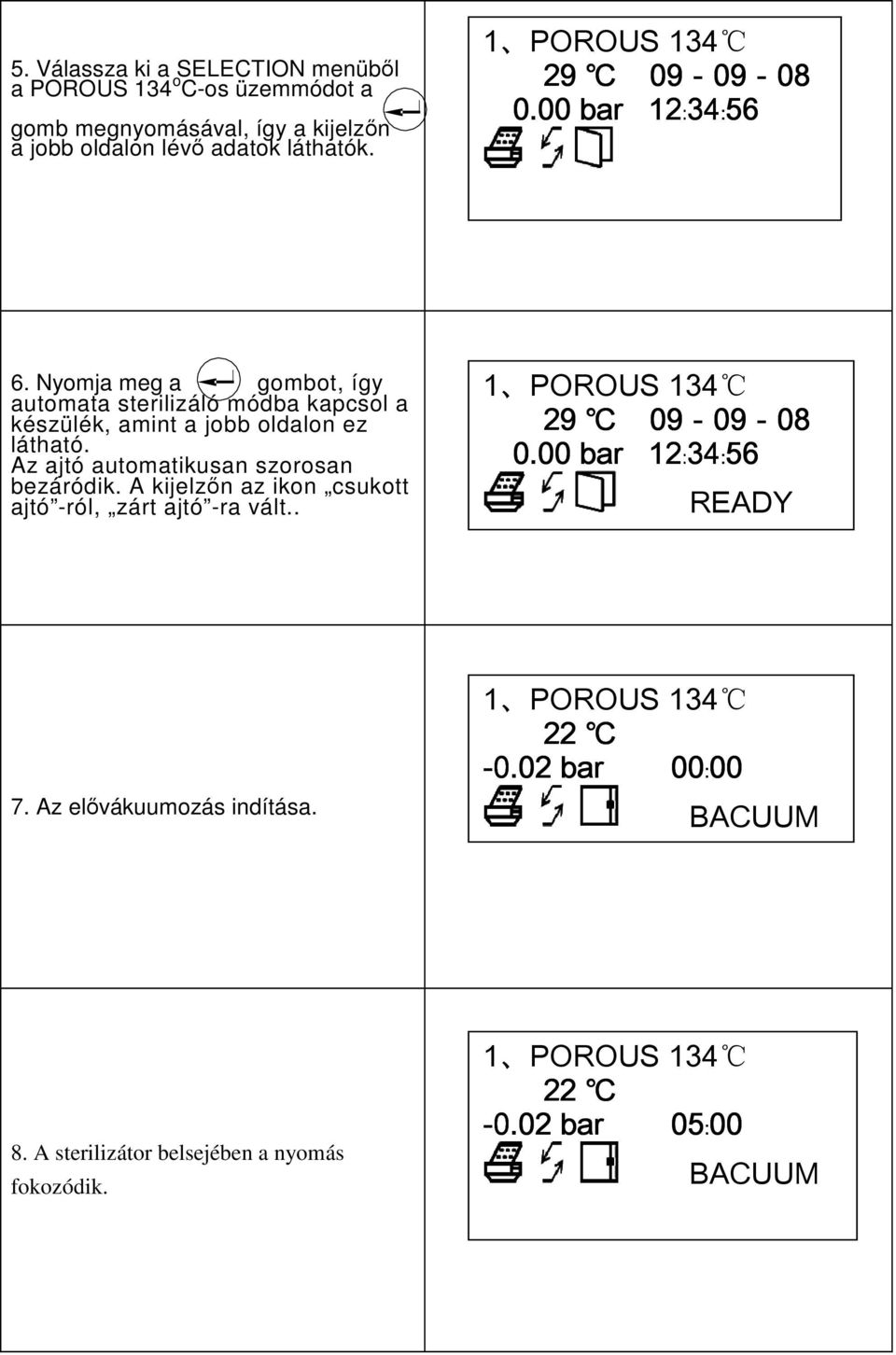

8 5. Válassza ki a SELECTION menübıl a POROUS 134 o C-os üzemmódot a gomb megnyomásával, így a kijelzın a jobb oldalon lévı adatok láthatók. 1 POROUS bar 12:34:56 6. Nyomja meg a gombot, így automata sterilizáló módba kapcsol a készülék, amint a jobb oldalon ez látható. Az ajtó automatikusan szorosan bezáródik. A kijelzın az ikon csukott ajtó -ról, zárt ajtó -ra vált.. 1 POROUS bar 12:34:56 READY 7. Az elıvákuumozás indítása. 1 POROUS bar 00:00 BACUUM 8. A sterilizátor belsejében a nyomás fokozódik. 1 POROUS bar 05:00 00 BACUUM

9 9. A sterilizáló eléri az elıre beállított hıfokértéket, elindul a sterilizálási ciklus. A számláló elkezd visszaszámolni. 1 POROUS : bar 26:00 STER 10. A sterilizálás végén a berendezés átvált szárítási üzemmódra, amint azt a jobb oldali ábra szemlélteti. 1 POROUS : bar 30:00 00 DRY 11. A szárítás után a nyomás 0-ra csökken a kamrában. Ekkor 3 csengıszó hallható. A berendezés automatikusan nyitja az ajtót, amint az a jobb ábrán látható. 1 POROUS : bar 45:00 END 12. Nyissa ki az ajtót és vegye ki a sterilizált eszközöket. Figyelem!!! A tálca klivételéhez az eszköztálca fogót használjuk, hogy elkerüljük az égési sérülést. 1 POROUS bar 12:34:56

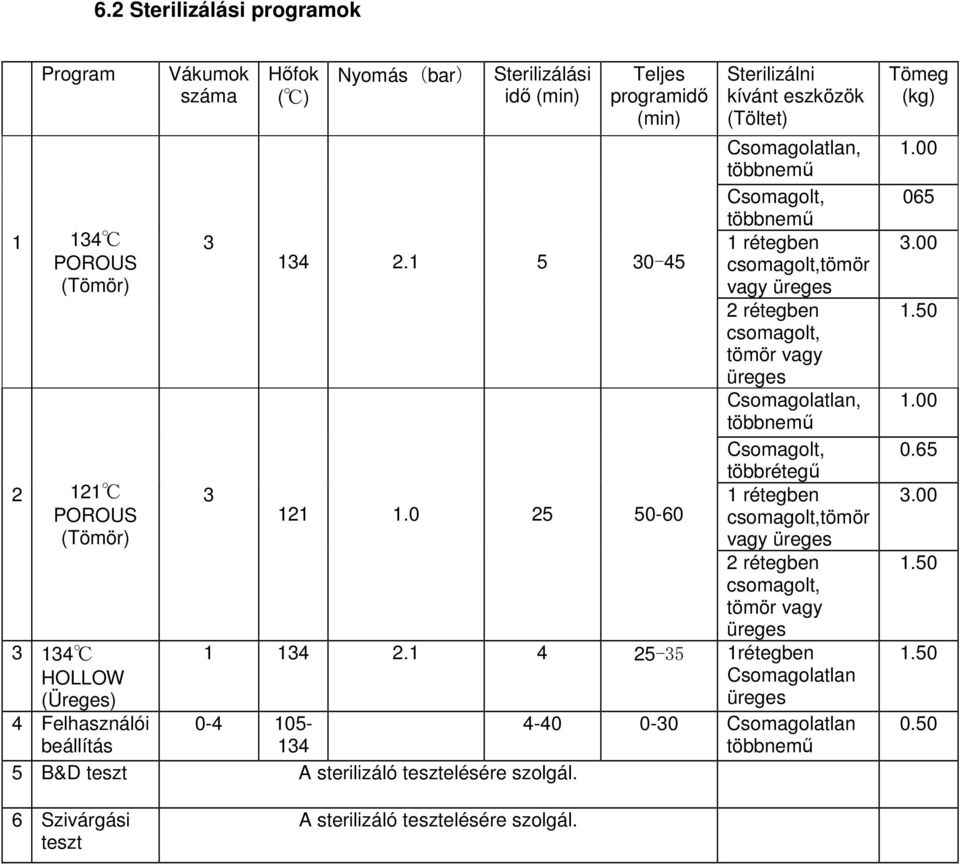

10 6.2 Sterilizálási programok Program Vákumok száma Hıfok ( ) Nyomás(bar) Sterilizálási idı (min) Teljes programidı (min) Sterilizálni kívánt eszközök (Töltet) Csomagolatlan, többnemő Csomagolt, többnemő rétegben POROUS csomagolt,tömör (Tömör) vagy üreges 2 rétegben csomagolt, tömör vagy üreges Csomagolatlan, többnemő Csomagolt, többrétegő rétegben POROUS csomagolt,tömör (Tömör) vagy üreges 2 rétegben csomagolt, tömör vagy üreges rétegben HOLLOW Csomagolatlan (Üreges) üreges 4 Felhasználói beállítás B&D teszt A sterilizáló tesztelésére szolgál Csomagolatlan többnemő Tömeg (kg) Szivárgási teszt A sterilizáló tesztelésére szolgál.

11 6.3 Választható beállítások leírása 1.A nyilak segítségével válassza ki a CUSTOM funkciót 2.Nyomja meg az M gombot, ekkor a kijelzı a jobb oldalon látható képre vált. A nyilak segítségével a STER, DRY, VACCUM funkciók közül választhat, ahol beállíthatja a megfelelı paramétereket. 3.Vegyük példának a STER funkciót. A nyilat igazítsa STER állásba, M majd nyomja meg az gombot, mire a 04-es szám villogni kezd, ekkor a nyilak segítségével beállíthatja a megfelelı számot, ezt az M gomb megnyomásával hagyhatja jóvá, így a STER beállítása befejezıdik. Hasonlóan kell eljárni a többi választásnál is. SELECTION CUSTOM B-D TEST LEAK TEST CUSTOM STER 04 DRY 00 VACUUM 1 CUSTOM STER 04 DRY 00 VACUUM 1 4.A paraméterek beállítása után, a.. gomb megnyomásával a kijelzı a jobb oldalon látható képre vált. 5.Nyomja meg a gombot, a kijelzı ismét a jobb oldalon látható képre vált. A gomb megnyomásával a készülék automatikusan zárja az ajtót és a beállított paraméterek szerint elindítja a programot. SELECTION CUSTOM B-D TEST LEAK TEST CUSTOM bar 12:34: A víztartály feltöltése

12 Az ikon látható a kijelzın abban az esetben ha az önellenırzı program futása közben az érzékelı alacsony a vízszintet érez belsı víztartályban. Feltöltése a következık szerint történhet: Kézi feltöltés a hátulsó csatlakozón keresztül 1 Csatlakoztassa a feltöltı csı végét a készülék hátoldalán található vízcsatlakozóra. 2 Csatlakoztassa a csı másik végét a desztillált vizet tartalmazó edényhez. 3 Nyomja meg a gombot, és a szivattyú automatikusan feltölti a víztartályt. 4 Amikor a tartály megtelik vízzel a jelenik meg a kijelzın, és a szivattyú leáll. ikon 5 A gomb, ismételt megnyomásával a szivattyú kézzel is leállítható Automatikus feltöltés a hátulsó csatlakozón keresztül Ha a víztartályában lévı víz mennyisége eléri a minimális szintet, a szivattyú automatikusan bekapcsol, feltölti a belsı tartályt és a maximum szintnél kikapcsol. 1 Az ADVANCED SETTINGS (részletes beállítások) menüpontban a Water-feeding Mode (vízbetöltés üzemmódja) -t Auto állásba kell állítani! A pontos részletek az ADVANCED SETTINGS 3-as pontjában találhatók. 2 A feltöltı csı csatlakoztatása megegyezik a pontban leírtakkal Kézi víztöltés gyorscsatlakozón keresztül A készülék az elülsı gyorscsatlakozókon keresztül is feltölthetı desztillált vízzel a jobb oldali ábrának megfelelıen. Helyezze a desztillált vizet tartalmazó edényt a készülék tetejére vagy egy annál magasabb pontra. Kösse össze a tartályt az elılapon található jelő gyorscsatlakozási ponttal. A víz a tömlın keresztül a tartályba folyik. 6.5 A kondenzvíz-győjtı tartály kiürítése Amikor a kondenzvíz-győjtı megtelik, egy ikon jelenik meg a kijelzın kettıs sípoló hang kíséretében. A kondenzvizet a következık szerint kell eltávolítani: A gyorscsatlakozással ellátott leeresztı csı végét csatlakoztassa a kondenzvíz-győjtı mőanyag edényhez, a csı csatlakozóval ellátott végét pedig illessze a

13 készülék elılapján található jelő aljzatba 6.6 A gyorscsatlakozó aljzat használata 1. A gyorscsatlakozó csatlakoztatása: Helyezze a csı végén található dugaszt az aljzatba, majd nyomja kattanásig. 2. A gyorscsatlakozó kioldása: Nyomja be az aljzat oldalán található fém reteszt ütközésig, így a csatlakozás kiold. VII. Haladó beállítások 1. Az ADVANCED SETTINGS menü eléréséhez a készülék bekapcsolása utáni alaphelyzetében tartsa nyomva a gombot 4 másodpercig. A menüben a gombok segítségével mozoghat fel és le. SETTING PRINTER FILLING STANDBY ON AUTO ON 2. PRINTER : Nyomtatás kiválasztás: OFF állásban a gép nem fog nyomtatni sterilizálás után. ON állásban a gép, sterilizálás után nyomtatni fogja az adatokat. Az üzemmódok közötti váltást az gomb segítségével teheti meg. (Megjegyzés: ez a funkció a telepített nyomtatóra érvényes. Ha az OFF LINE felirat jelenik meg az megnyomása után, amikor a nyomtató PRINTER OFF állapotban van, ez azt jelenti, hogy nincs nyomtatási funkció, vagy a nyomtató nincs csatlakoztatva. SETTING PRINTER FILLING STANDBY ON AUTO ON

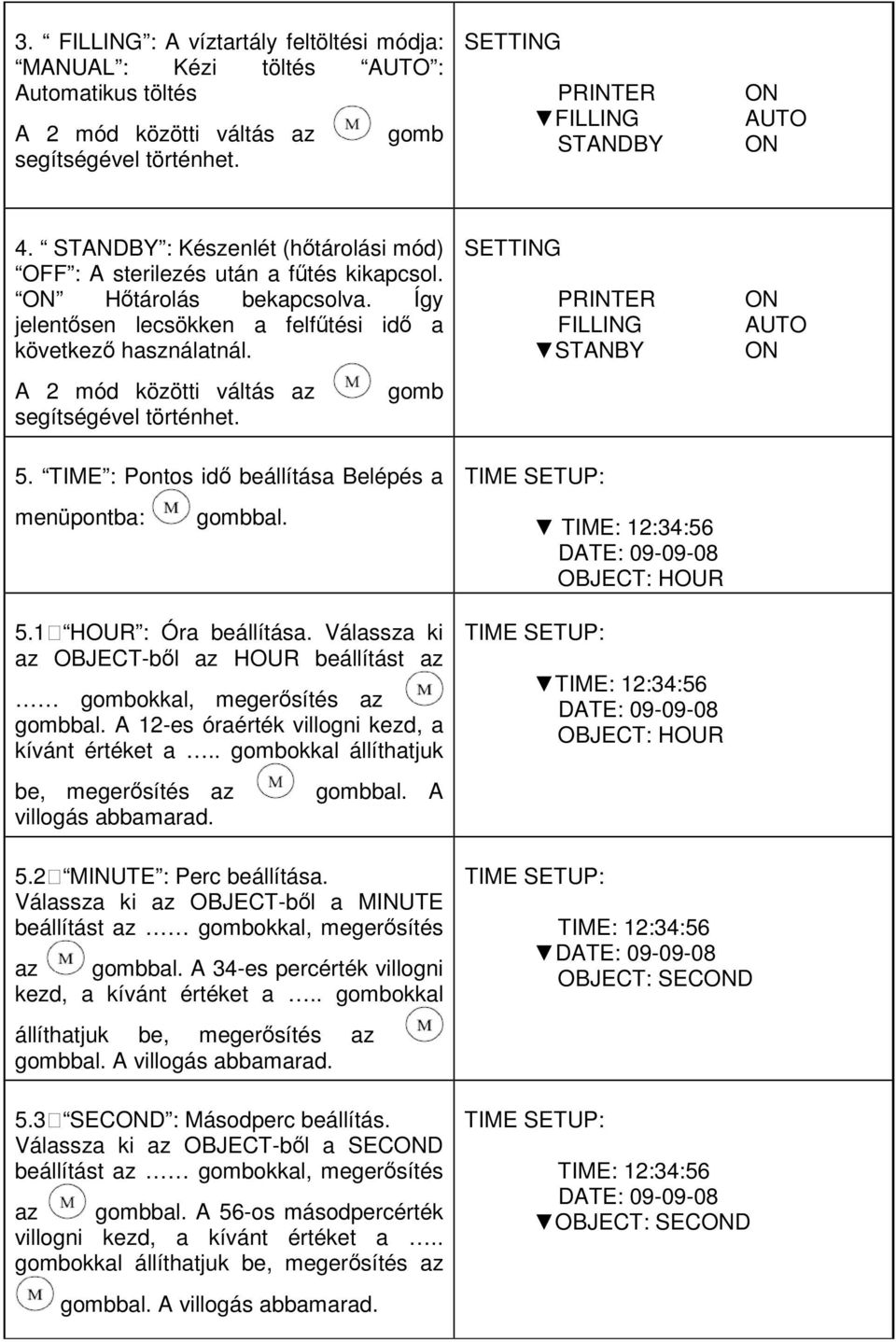

14 3. FILLING : A víztartály feltöltési módja: MANUAL : Kézi töltés AUTO : Automatikus töltés A 2 mód közötti váltás az segítségével történhet. gomb SETTING PRINTER FILLING STANDBY ON AUTO ON 4. STANDBY : Készenlét (hıtárolási mód) OFF : A sterilezés után a főtés kikapcsol. ON Hıtárolás bekapcsolva. Így jelentısen lecsökken a felfőtési idı a következı használatnál. A 2 mód közötti váltás az segítségével történhet. gomb 5. TIME : Pontos idı beállítása Belépés a menüpontba: gombbal. 5.1 HOUR : Óra beállítása. Válassza ki az OBJECT-bıl az HOUR beállítást az gombokkal, megerısítés az gombbal. A 12-es óraérték villogni kezd, a kívánt értéket a.. gombokkal állíthatjuk be, megerısítés az villogás abbamarad. gombbal. A SETTING PRINTER FILLING STANBY TIME SETUP: TIME: 12:34:56 DATE: OBJECT: HOUR TIME SETUP: TIME: 12:34:56 DATE: OBJECT: HOUR ON AUTO ON 5.2 MINUTE : Perc beállítása. Válassza ki az OBJECT-bıl a MINUTE beállítást az gombokkal, megerısítés az gombbal. A 34-es percérték villogni kezd, a kívánt értéket a.. gombokkal állíthatjuk be, megerısítés az gombbal. A villogás abbamarad. 5.3 SECOND : Másodperc beállítás. Válassza ki az OBJECT-bıl a SECOND beállítást az gombokkal, megerısítés az gombbal. A 56-os másodpercérték villogni kezd, a kívánt értéket a.. gombokkal állíthatjuk be, megerısítés az gombbal. A villogás abbamarad. TIME SETUP: TIME: 12:34:56 DATE: OBJECT: SECOND TIME SETUP: TIME: 12:34:56 DATE: OBJECT: SECOND

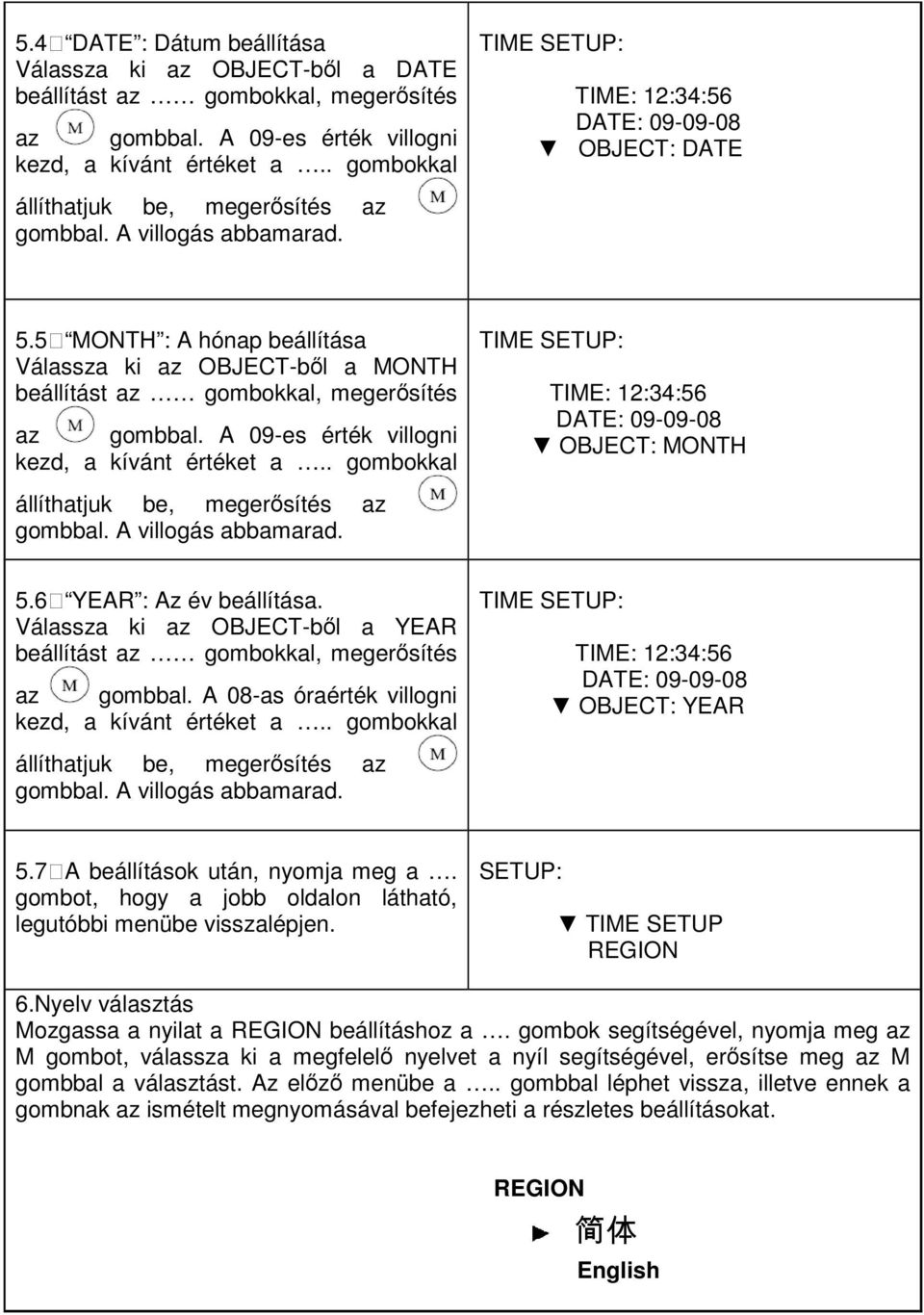

15 5.4 DATE : Dátum beállítása Válassza ki az OBJECT-bıl a DATE beállítást az gombokkal, megerısítés az gombbal. A 09-es érték villogni kezd, a kívánt értéket a.. gombokkal állíthatjuk be, megerısítés az gombbal. A villogás abbamarad. TIME SETUP: TIME: 12:34:56 DATE: OBJECT: DATE 5.5 MONTH : A hónap beállítása Válassza ki az OBJECT-bıl a MONTH beállítást az gombokkal, megerısítés az gombbal. A 09-es érték villogni kezd, a kívánt értéket a.. gombokkal állíthatjuk be, megerısítés az gombbal. A villogás abbamarad. TIME SETUP: TIME: 12:34:56 DATE: OBJECT: MONTH 5.6 YEAR : Az év beállítása. Válassza ki az OBJECT-bıl a YEAR beállítást az gombokkal, megerısítés az gombbal. A 08-as óraérték villogni kezd, a kívánt értéket a.. gombokkal állíthatjuk be, megerısítés az gombbal. A villogás abbamarad. TIME SETUP: TIME: 12:34:56 DATE: OBJECT: YEAR 5.7 A beállítások után, nyomja meg a. gombot, hogy a jobb oldalon látható, legutóbbi menübe visszalépjen. SETUP: TIME SETUP REGION 6.Nyelv választás Mozgassa a nyilat a REGION beállításhoz a. gombok segítségével, nyomja meg az M gombot, válassza ki a megfelelı nyelvet a nyíl segítségével, erısítse meg az M gombbal a választást. Az elızı menübe a.. gombbal léphet vissza, illetve ennek a gombnak az ismételt megnyomásával befejezheti a részletes beállításokat. REGION 简 体 English

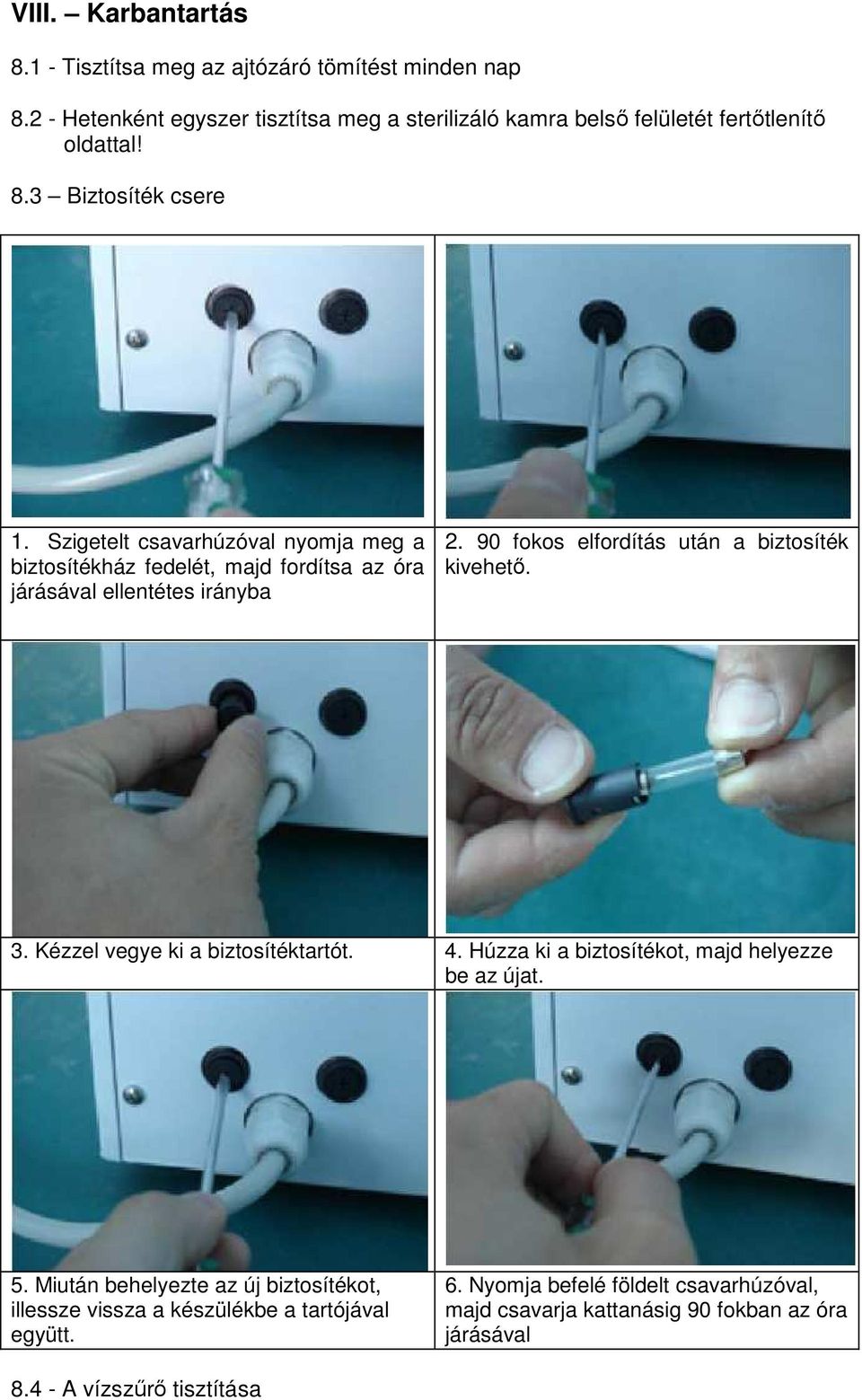

16 VIII. Karbantartás Tisztítsa meg az ajtózáró tömítést minden nap Hetenként egyszer tisztítsa meg a sterilizáló kamra belsı felületét fertıtlenítı oldattal! 8.3 Biztosíték csere 1. Szigetelt csavarhúzóval nyomja meg a biztosítékház fedelét, majd fordítsa az óra járásával ellentétes irányba fokos elfordítás után a biztosíték kivehetı. 3. Kézzel vegye ki a biztosítéktartót. 4. Húzza ki a biztosítékot, majd helyezze be az újat. 5. Miután behelyezte az új biztosítékot, illessze vissza a készülékbe a tartójával együtt. 6. Nyomja befelé földelt csavarhúzóval, majd csavarja kattanásig 90 fokban az óra járásával A vízszőrı tisztítása

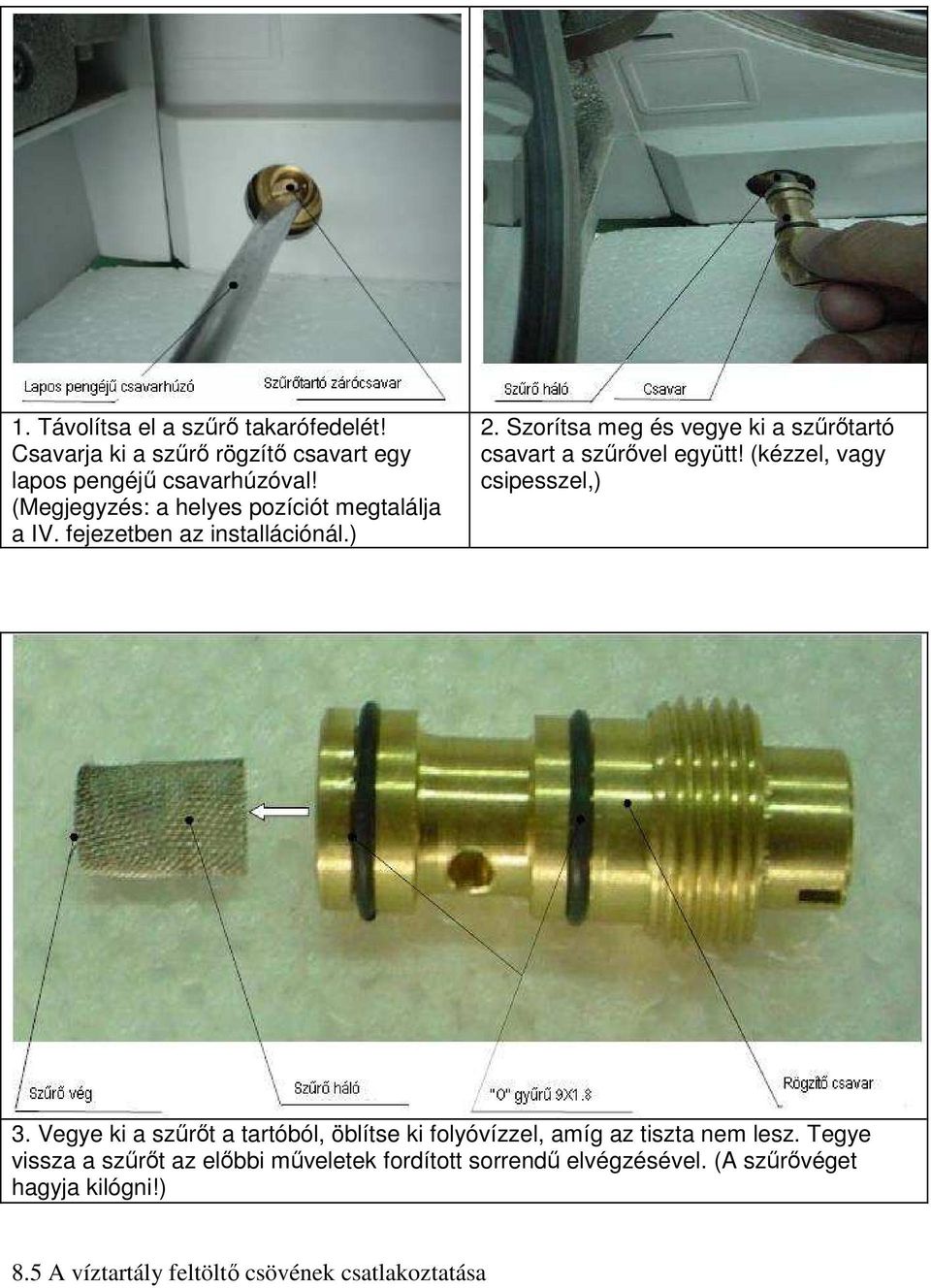

17 1. Távolítsa el a szőrı takarófedelét! Csavarja ki a szőrı rögzítı csavart egy lapos pengéjő csavarhúzóval! (Megjegyzés: a helyes pozíciót megtalálja a IV. fejezetben az installációnál.) 2. Szorítsa meg és vegye ki a szőrıtartó csavart a szőrıvel együtt! (kézzel, vagy csipesszel,) 3. Vegye ki a szőrıt a tartóból, öblítse ki folyóvízzel, amíg az tiszta nem lesz. Tegye vissza a szőrıt az elıbbi mőveletek fordított sorrendő elvégzésével. (A szőrıvéget hagyja kilógni!) 8.5 A víztartály feltöltı csövének csatlakoztatása

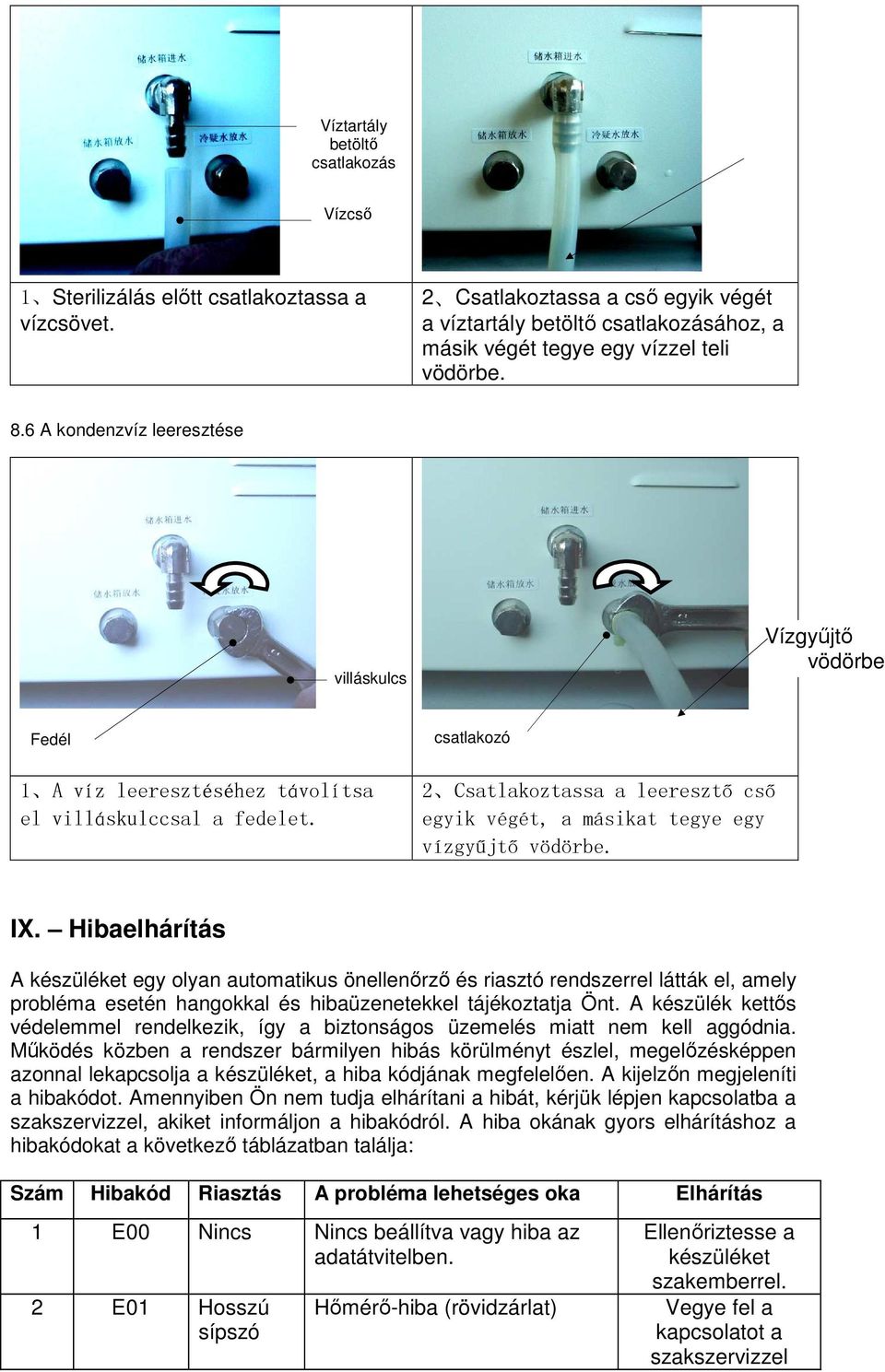

18 Víztartály betöltı csatlakozás Vízcsı 1 Sterilizálás elıtt csatlakoztassa a vízcsövet. 2 Csatlakoztassa a csı egyik végét a víztartály betöltı csatlakozásához, a másik végét tegye egy vízzel teli vödörbe. 8.6 A kondenzvíz leeresztése villáskulcs Vízgyőjtı vödörbe Fedél 1 A víz leeresztéséhez távolítsa el villáskulccsal a fedelet. csatlakozó 2 Csatlakoztassa a leeresztő cső egyik végét, a másikat tegye egy vízgyűjtő vödörbe. IX. Hibaelhárítás A készüléket egy olyan automatikus önellenırzı és riasztó rendszerrel látták el, amely probléma esetén hangokkal és hibaüzenetekkel tájékoztatja Önt. A készülék kettıs védelemmel rendelkezik, így a biztonságos üzemelés miatt nem kell aggódnia. Mőködés közben a rendszer bármilyen hibás körülményt észlel, megelızésképpen azonnal lekapcsolja a készüléket, a hiba kódjának megfelelıen. A kijelzın megjeleníti a hibakódot. Amennyiben Ön nem tudja elhárítani a hibát, kérjük lépjen kapcsolatba a szakszervizzel, akiket informáljon a hibakódról. A hiba okának gyors elhárításhoz a hibakódokat a következı táblázatban találja: Szám Hibakód Riasztás A probléma lehetséges oka Elhárítás 1 E00 Nincs Nincs beállítva vagy hiba az adatátvitelben. 2 E01 Hosszú sípszó Hımérı-hiba (rövidzárlat) Ellenıriztesse a készüléket szakemberrel. Vegye fel a kapcsolatot a szakszervizzel

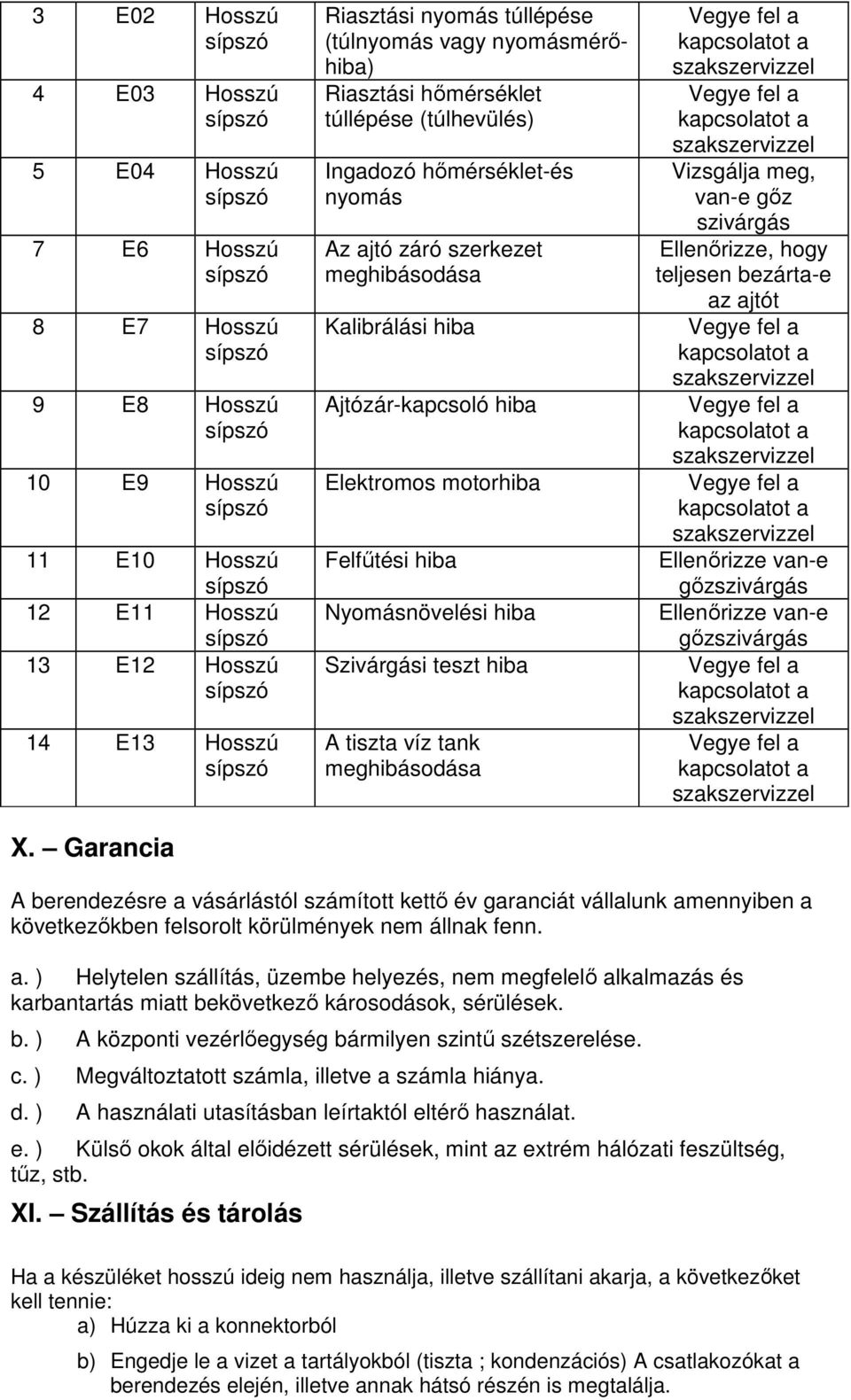

19 3 E02 Hosszú sípszó 4 E03 Hosszú sípszó 5 E04 Hosszú sípszó 7 E6 Hosszú sípszó 8 E7 Hosszú sípszó 9 E8 Hosszú sípszó 10 E9 Hosszú sípszó 11 E10 Hosszú sípszó 12 E11 Hosszú sípszó 13 E12 Hosszú sípszó 14 E13 Hosszú sípszó X. Garancia Riasztási nyomás túllépése (túlnyomás vagy nyomásmérıhiba) Riasztási hımérséklet túllépése (túlhevülés) Ingadozó hımérséklet-és nyomás Az ajtó záró szerkezet meghibásodása Kalibrálási hiba Ajtózár-kapcsoló hiba Elektromos motorhiba Felfőtési hiba Nyomásnövelési hiba Szivárgási teszt hiba A tiszta víz tank meghibásodása Vegye fel a kapcsolatot a szakszervizzel Vegye fel a kapcsolatot a szakszervizzel Vizsgálja meg, van-e gız szivárgás Ellenırizze, hogy teljesen bezárta-e az ajtót Vegye fel a kapcsolatot a szakszervizzel Vegye fel a kapcsolatot a szakszervizzel Vegye fel a kapcsolatot a szakszervizzel Ellenırizze van-e gızszivárgás Ellenırizze van-e gızszivárgás Vegye fel a kapcsolatot a szakszervizzel Vegye fel a kapcsolatot a szakszervizzel A berendezésre a vásárlástól számított kettı év garanciát vállalunk amennyiben a következıkben felsorolt körülmények nem állnak fenn. a. ) Helytelen szállítás, üzembe helyezés, nem megfelelı alkalmazás és karbantartás miatt bekövetkezı károsodások, sérülések. b. ) A központi vezérlıegység bármilyen szintő szétszerelése. c. ) Megváltoztatott számla, illetve a számla hiánya. d. ) A használati utasításban leírtaktól eltérı használat. e. ) Külsı okok által elıidézett sérülések, mint az extrém hálózati feszültség, tőz, stb. XI. Szállítás és tárolás Ha a készüléket hosszú ideig nem használja, illetve szállítani akarja, a következıket kell tennie: a) Húzza ki a konnektorból b) Engedje le a vizet a tartályokból (tiszta ; kondenzációs) A csatlakozókat a berendezés elején, illetve annak hátsó részén is megtalálja.

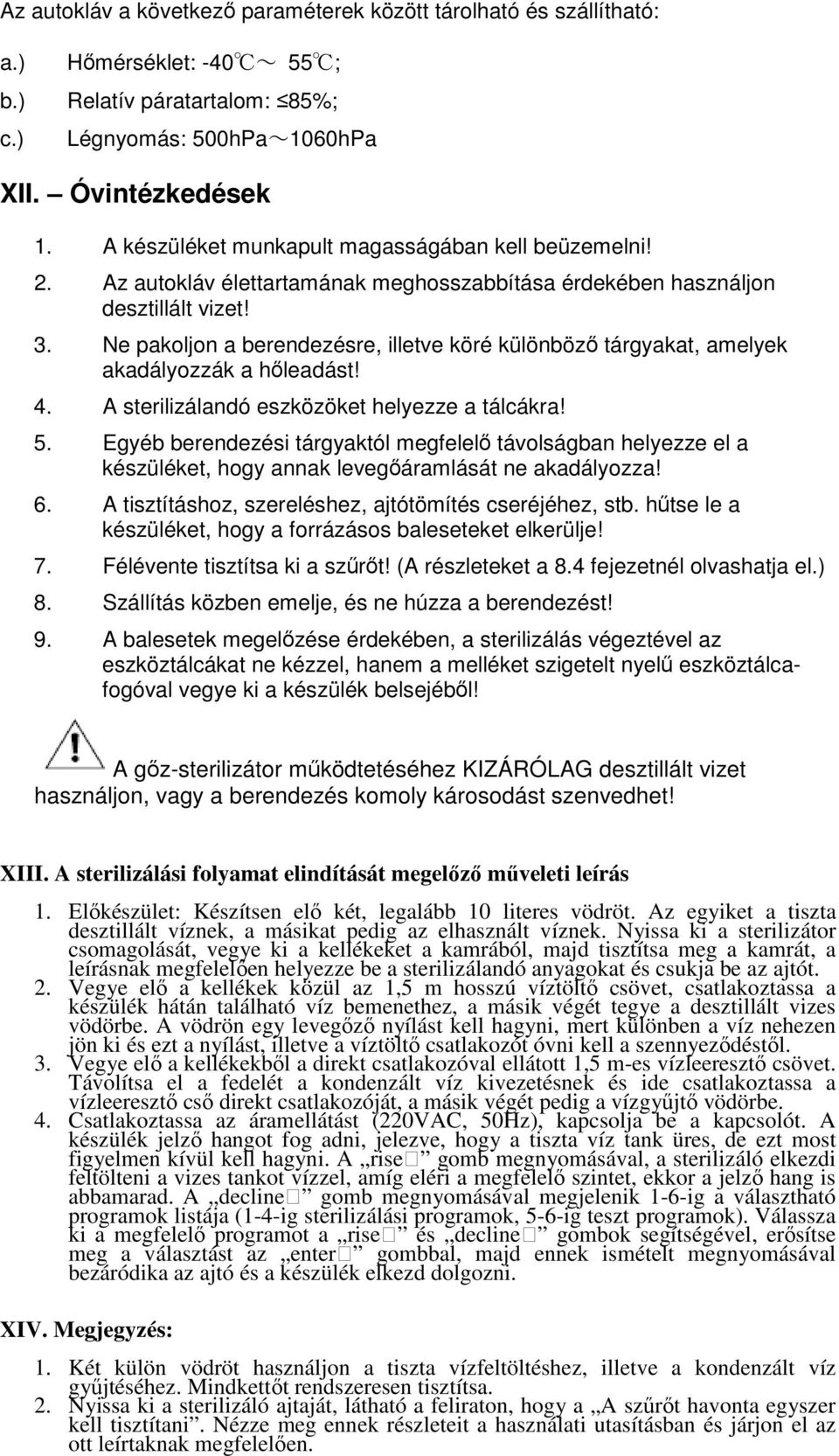

20 Az autokláv a következı paraméterek között tárolható és szállítható: a.) Hımérséklet: -40 ~ 55 ; b.) c.) Relatív páratartalom: 85%; Légnyomás: 500hPa~1060hPa XII. Óvintézkedések 1. A készüléket munkapult magasságában kell beüzemelni! 2. Az autokláv élettartamának meghosszabbítása érdekében használjon desztillált vizet! 3. Ne pakoljon a berendezésre, illetve köré különbözı tárgyakat, amelyek akadályozzák a hıleadást! 4. A sterilizálandó eszközöket helyezze a tálcákra! 5. Egyéb berendezési tárgyaktól megfelelı távolságban helyezze el a készüléket, hogy annak levegıáramlását ne akadályozza! 6. A tisztításhoz, szereléshez, ajtótömítés cseréjéhez, stb. hőtse le a készüléket, hogy a forrázásos baleseteket elkerülje! 7. Félévente tisztítsa ki a szőrıt! (A részleteket a 8.4 fejezetnél olvashatja el.) 8. Szállítás közben emelje, és ne húzza a berendezést! 9. A balesetek megelızése érdekében, a sterilizálás végeztével az eszköztálcákat ne kézzel, hanem a melléket szigetelt nyelő eszköztálcafogóval vegye ki a készülék belsejébıl! A gız-sterilizátor mőködtetéséhez KIZÁRÓLAG desztillált vizet használjon, vagy a berendezés komoly károsodást szenvedhet! XIII. A sterilizálási folyamat elindítását megelızı mőveleti leírás 1. Elıkészület: Készítsen elı két, legalább 10 literes vödröt. Az egyiket a tiszta desztillált víznek, a másikat pedig az elhasznált víznek. Nyissa ki a sterilizátor csomagolását, vegye ki a kellékeket a kamrából, majd tisztítsa meg a kamrát, a leírásnak megfelelıen helyezze be a sterilizálandó anyagokat és csukja be az ajtót. 2. Vegye elı a kellékek közül az 1,5 m hosszú víztöltı csövet, csatlakoztassa a készülék hátán található víz bemenethez, a másik végét tegye a desztillált vizes vödörbe. A vödrön egy levegızı nyílást kell hagyni, mert különben a víz nehezen jön ki és ezt a nyílást, illetve a víztöltı csatlakozót óvni kell a szennyezıdéstıl. 3. Vegye elı a kellékekbıl a direkt csatlakozóval ellátott 1,5 m-es vízleeresztı csövet. Távolítsa el a fedelét a kondenzált víz kivezetésnek és ide csatlakoztassa a vízleeresztı csı direkt csatlakozóját, a másik végét pedig a vízgyőjtı vödörbe. 4. Csatlakoztassa az áramellátást (220VAC, 50Hz), kapcsolja be a kapcsolót. A készülék jelzı hangot fog adni, jelezve, hogy a tiszta víz tank üres, de ezt most figyelmen kívül kell hagyni. A rise gomb megnyomásával, a sterilizáló elkezdi feltölteni a vizes tankot vízzel, amíg eléri a megfelelı szintet, ekkor a jelzı hang is abbamarad. A decline gomb megnyomásával megjelenik 1-6-ig a választható programok listája (1-4-ig sterilizálási programok, 5-6-ig teszt programok). Válassza ki a megfelelı programot a rise és decline gombok segítségével, erısítse meg a választást az enter gombbal, majd ennek ismételt megnyomásával bezáródika az ajtó és a készülék elkezd dolgozni. XIV. Megjegyzés: 1. Két külön vödröt használjon a tiszta vízfeltöltéshez, illetve a kondenzált víz győjtéséhez. Mindkettıt rendszeresen tisztítsa. 2. Nyissa ki a sterilizáló ajtaját, látható a feliraton, hogy a A szőrıt havonta egyszer kell tisztítani. Nézze meg ennek részleteit a használati utasításban és járjon el az ott leírtaknak megfelelıen.

21 Függelék 1. A mőködési állapotok grafikonos ábrái: bar t bar t bar t bar t 0.8

22 Függelék 2. Csıséma:

23 Függelék 3. Áramköri séma:

24 Függelék 4.: Osztályba sorolás Elektromos áramütés védelem típusbesorolás: Elektromos áramütés védelem fokozat besorolás: Folyadék kibocsátási veszélyességi fokozata: Biztonsági fokozat besorolás a robbanásveszélyes altatógáz keverékére valamint levegı, oxigén és nitrogén oxid tekintetében: Általános üzemmódú alkalmazás: I. B Általános készülék (folyadékbefecskendezés védelem nélküli zárt berendezés) A készülék ezekben a gázközegekben nem használható! Folyamatos mőködtetés. Gyártó: P&T (NINGBO) MEDICAL EQUIPMENT CO., LTD Houcang Section, Yinxian Avenue, Ningbo, China Importır valamint szakmai és kereskedelmi képviselet: Valid Dental Medical Kft Budapest, Szigony u. 41. Tel.: Fax.: dental@valid.hu web:
