1 Runyes FENG-22L / FENG-17L LED Autokláv Kezelési útmutató 0

2 Fontos biztonsági információk: * Mielőtt használná a sterilizáló készüléket, kérjük olvassa el figyelmesen az összes biztonsági figyelmeztetést és használati utasítást. * Kérjük, tartsa be a használati útmutató utasításait. * Kérjük, őrizze meg ezt a kézikönyvet, mert a későbbiekben még szüksége lehet rá. * Amennyiben hibát észlel a készülék működése közben, kérjük, vegye fel a kapcsolatot a szerviz technikusával. * Mielőtt csatlakoztatja a hálózati csatlakozót, kérjük, ellenőrizze az áramellátás feszültség értékét. * Szárítsa meg a kezét, mielőtt csatlakoztatja vagy kihúzza a hálózati kábelt. * Ne helyezze a sterilizálót instabil, mozgó, ferde vagy rezgő felületre. * Kérjük, ne takarja le a sterilizáló készüléket, mert szellőző nyílások vannak rajta * Kérjük, ne helyezzen nehéz tárgyakat a készülék tetejére, sem folyadékot tartalmazó edényt amely kiborulhat. * Kérjük, húzza ki a hálózati kábelt, ha a készülék hosszabb ideig nincs használatban. 1

3 Tartalomjegyzék 1. Leírás és használat Műszaki adatok Installáció, telepítés Vezérlőpanel Működés A nyomtató telepítése és használata Az USB modul telepítése és használata Rendszer beállítások Karbantartás Szállítás és tárolás Garancia Tartozékok Munka üzemmód táblázat Hibakód táblázat Hibaelhárítás Fontos tudnivalók

4 1. Leírás és használat A Runyes gyár által tervezett és gyártott gőz sterilizátorok, megfelelnek a klinikák, kórházi osztályok és laboratóriumok igényeinek. Az autokláv, felhasználóbarát és könnyen kezelhető. A valós idejű kijelző megmutat minden adatot a sterilizálási ciklus alatt. A készülék fejlett technológiájú, 3-szoros elő vákuumos sterilizálást és vákuumos szárítást használ. Ez lehetővé teszi, hogy a gőz bejusson a vékony, szűk keresztmetszetű járatokba, és a porózus anyagok szerkezetébe is. Ez a termék alkalmas a fogászati, szemészeti, sebészeti műszerek sterilizálására. 3

5 2. Műszaki adatok Kamera belső mérete (átmérő x mélység) 22L: 247mm x 450mm 17L: 247mm x 355mm Energia ellátás Adattábla szerint Sterilizáló hőmérséklet/ nyomás: 121 /( )Bar (A normál légköri nyomás alatt) 134 /( )Bar (A normál légköri nyomás alatt) Biztosítékok: T1: 5A 22L / T1: 2A 17L Víztartály kapacitása: 3.5 liter Környezeti hőmérséklet: +5C - +40C Relatív páratartalom: 30% - 50% A légköri nyomás értéke: 0.1Mpa=1000Hpa=1.0 Bar Ábrák Csomagolt/Csomagolatlan gomb Start/Stop gomb Ciklus választó gomb Szárítás gomb Tesztciklus gomb Használtvíz leeresztő Előfűtés Ki/Be kapcsoló gomb Figyelmeztetés választógomb Földelés 4

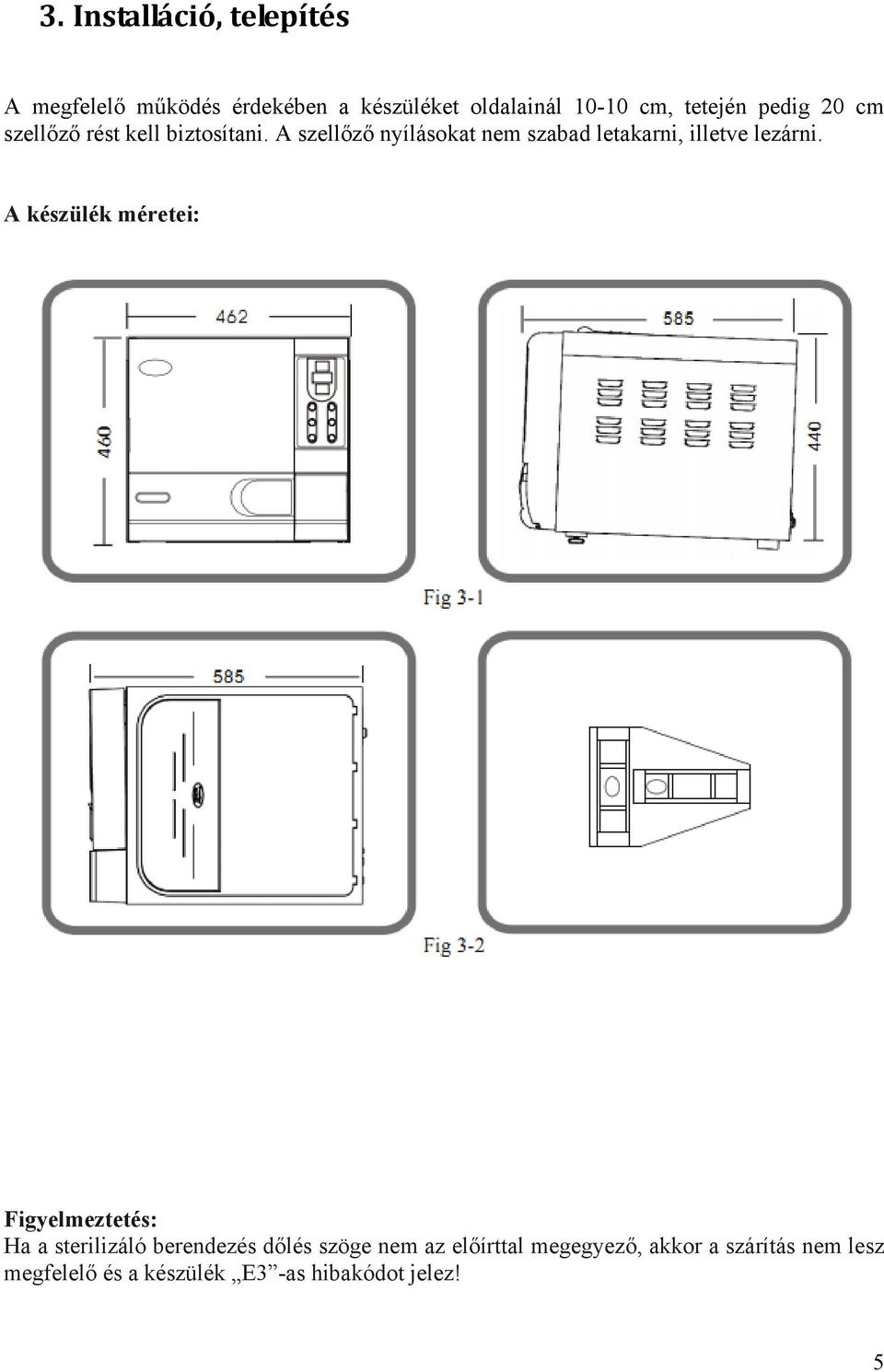

6 3. Installáció, telepítés A megfelelő működés érdekében a készüléket oldalainál cm, tetején pedig 20 cm szellőző rést kell biztosítani. A szellőző nyílásokat nem szabad letakarni, illetve lezárni. A készülék méretei: Figyelmeztetés: Ha a sterilizáló berendezés dőlés szöge nem az előírttal megegyező, akkor a szárítás nem lesz megfelelő és a készülék E3 -as hibakódot jelez! 5

7 Előkészítés a használat előtt A készülék beépített szűrővel van ellátva (lásd az ábrát: 3-3). Tisztítsa meg a leeresztő szűrőt havonta egyszer. A készülék használata előtt ellenőrizni kell az elektromos csatlakozókat, ill. a hálózati kábelt. Helyezze a tápkábel meglelő csatlakozóját az ábrának megfelelően a készülékbe a másik végét pedig a hálózati aljzatba, majd kapcsolja be a készüléket.(lásd az ábrát: 3-4) 3-3 ábra 3-4 ábra Figyelmeztetés: A készülék teljesítmény (22L) 2300VA vagy (17L) 1800VA. A készülék beüzemelése során, kérjük, ellenőrizze a helyi légköri nyomást. 6

8 4. Vezérlőpanel 1. Nyomás: Ez jeleníti meg a kamra nyomását /bar/. 2. Hőmérséklet: Ez jeleníti meg a kamra hőmérsékletét. 3. Kijelző/Hibakód: Ez jeleníti meg az összes ciklus/program állapotát. Működési probléma esetén megjeleníti a hibához tartozó hibakódot. 4. Ciklus választó gomb: Ciklus/program választás. Itt a különböző eszközöknek megfelelően ki tudja választani a megfelelő sterilizálási módot. 5. Csomagolt/nem csomagolt eszköz választó gomb Kiválaszthatja. hogy csomagolt vagy a nem csomagolt eszközt szeretne sterilizálni 6. Teszt gomb: Nyomja meg egyszerre a kiválasztó gombot a B&D teszt futatható, nyomja meg újra, és a vákuumteszt futatható. Nyomja meg ezt a gombot 3X és akkor a két fény egyszerre világít. Ebben az esetben a gőzgenerátor tisztító ciklusa indul el. 7. Szárítás gomb: Ezzel a gomb kiválasztja a gyors sterilizálási ciklust. A csomagolatlan eszközök esetében a szárítási időt tudja leredukálni. 8. Előfűtés Ki/Be kapcsoló gomb Ezzel a gombbal az elő fűtést tudjuk leállítani. Ha a jelzőfény világít az előfütés ki van kapcsolva. 9. START/STOP gomb Amikor kiválasztotta a megfelelő programot, nyomja meg ezt a gombot és ezzel elindítja a ciklust. Ha ismét megnyomja a gombot (hosszan, 3sec) a sterilizálási ciklus leáll. 7

9 10. Víz szint jelzőfény Ha a víz szintje alacsony a készülékben, a fény villog. 11. READY (Jelzőfény) Ha a jelzés világít, a gép felkészült a sterilizálásra a START gomb megnyomásával a ciklus elindul. 12. RUNNING: (Jelzőfény) Ha a jelzés világít, az azt jelenti, hogy a sterilizálás folyamatban van, a ciklus elindult. 8

10 5. Működés Kérjük, csatlakoztassa a hálózati kábelt mielőtt bekapcsolja a készüléket. Nyomja meg a főkapcsolót a jobb alsó sarokban az előlapon. A hálózati kapcsoló jelzőfénye tájékoztat arról, hogy a hálózati ellátás rendben van. A készülék végez egy automatikusan ellenőrzést. Ha minden rendben van, akkor a kijelzőn megjelenik az Ld jelzés. 1. Tisztavíz tartály: Ha a vízszint alacsony a készülékben, az autokláv hang, illetve fényjelzéssel tájékoztat erről. Amikor a készüléket bekapcsoljuk és kiválasztjuk, sterilizációs programot a víz szint jelzőfény villogni fog, miközben sípoló hangot hallunk. Ebben az esetben újra kell tölteni a tartályt. Nyissa ki a víztartályt, és öntse bele a vizet a tartályba. Kövesse figyelemmel a vízszintet a víztöltés során. Figyelem: 1. A készülék csak megfelelő minőségű vízzel használható. 2. Ne döntse meg az autoklávot ha víz van a tartályban. 3. A használt víztartályt rendszeresen üríteni kell. 2. Ciklus indítása: 1. Nyomja meg a SELECT (választás) gombot, hogy kiválassza a megfelelő programot, amit használni szeretne. A választó gombbal választhat a 121C, 134C és a B+ programok közül. 2. Az jelzőfény bekapcsol, és mutatja a programot, amit kiválasztott ( Kép 5-2) 3. Ki kell választania a csomagolt/nem csomagolt módot. 4. A szárítási gomb megnyomásával kiválaszthatja a szárítási ciklus hosszát, az esetleges gyors sterilizálási ciklus esetén. Lehetőségek: 1 perc (1 perc LED világít), 5 perc (5 perc LED világít) és 10 perc (egyik LED sem világít). 9

11 5. A kiválasztás után, tegye az eszközöket az autoklávba. Figyelem: Azokat a műszereket, amelyeket sterilizálni akar, el kell helyeznie a tálcán egymás mellett, úgy, hogy azok ne fedjék egymást. Hagyjunk helyet, hogy a gőz átjusson köztük, (csomagolt eszközök esetén pappírral fölfelé). Óvatosan használj a tálcát, nehogy égési sérüléseket okozzon. 6. Miután az eszközök bekerültek a sterilizáló berendezésbe, zárja be és rögzítse a kamra ajtaját, Ekkor az üzemkész jelzőfény bekapcsol. (kép: ) Figyelem: Az ajtót megfelelően be kell zárni, különben előfordulhat, hogy szivárgás lép fel ekkor a kijelzőn megjelenik az E6 hibakód. Ha a kamra meleg, előfordul, hogy nehezen lehet bezárni a kamra ajtaját, a meleg a gőz illetve a nedvesség. Ilyenkor ki kell nyitni az ajtót, amíg a gőz és a nedvesség elpárolog. 7. Nyomja meg a START/STOP gombot a ciklus elindításához. Ekkor a kijelzőn a HE felirat jelenik meg. Ezzel a készülék megkezdi a sterilizációs programot. Ez kb perces automatikus program, amely magába foglalja a felfűtést, a sterilizálást és a szárítást. A program ideje függ, az eszközök mennyiségétől, milyenségétől és a kamra hőmérsékletétől. 8. Amikor a ciklus befejeződött, a kijelzőn az Ed jelzés jelenik meg. A READY jelzőfény, illetve egy hangjelzés jelzi, hogy a ciklus befejeződött. A kamra ajtaja nyithatóvá válik, az eszközöket ki lehet venni Figyelem: Mindig használja a tálca fogót, hogy elkerülje az égési sérüléseket. Ha úgy dönt, hogy nem használja az autoklávot egy ideig, kérjük kapcsolja ki a főkapcsolót vagy húzza ki a tápkábelt. Soha ne próbálja meg kinyitni a kamra ajtaját, a ciklus alatt. Javasolt, hogy használjon minden esetben indikátort, a megfelelő sterilizálás ellenőrzésére. 10

12 6. A nyomtató telepítése és használata A kábel segítségével csatlakoztassa a nyomtatót az eszköz megfelelő portjához, (7-1 ábra). Ezután kapcsolja be a készüléket. Két led fény fog megjelenni a nyomtatón, ami azt jelenti, hogy a nyomtató sikeresen csatlakozott (az installálás megtörtént). A rendszer beállításainak megfelelően, a nyomtató akkor is csatlakozhat, ha önnek éppen nincs rá szüksége, valamint a program, nyomtató nélkül is futatható. Útmutató a rövidítésekhez Date: Dátum C.N: Ciklus neve C:S:T: Ciklus kezdete Vp1, Vp2, Vp3: Nyomás Pp1, Pp2, Pp3: Vákum H.S.T: Sterilizálás kezdete Max, Min, Ave: Maximális, minimális, és átlagos kamranyomás, vagy kamrahőmérséklet. H.E.T: Sterilizálás vége D.S.T: Szárítási ciklus kezdete C.E.T: Ciklus vége Result: Eredmény Operator: Operátor (kezelő), ha szükséges a kezelő alá is írhatja a nevét. 11

13 7. Az USB modul telepítése és használata Működési útmutató: 1. Kapcsolja be a készüléket. Az USB modul azonnal elindul. Miután a gép ellenőrizte saját magát, készenléti állapotba kerül. A jelzőfény ekkor egyet fog villanni. 2. Miután a ciklus véget ért, a sterilizálásról szóló információkat az USB modul elraktározza. A jelzőfény egyet fog villanni ezzel jelezve, hogy a ciklus adatai rákerültek az USB modulra. 3. Az autokláv készenléti állapotában (nem ciklus futtatása közben), helyezze be a pendrive-ot a modulba. Ekkor a modul jelzőfénye világítani, a pendrive jelzőfénye villogni fog. Mialatt az adatok letöltése folyamatban van, ne kapcsolja ki a gépet, illetve ne húzza ki az pendrive-ot a modulból, mert elveszhetnek az adatok. 4. Miután végzett a letöltéssel, az USB jelzőfénye kettőt villan, jelezve a felhasználónak, hogy húzza ki az pendrive-ot a csatlakozóból. 6. Csatlakoztassa a pendrive-ot a számítógéphez és mentse le vagy nyomtassa kia ciklusinformációkat. Probléma esetén az USB modul jelzőfénye ad tájékoztatást. Villanások száma Meghatározás Megoldás 1 Lefutott Önellenőrzés Normális 2 Művelet vége Normális Pendrivot formatálni kell Pendrivot formázása 5 Nincs elég tároló hely Törölje a Pendrivot tartalmát 6 Pendrivot formatálni kell Pendrivot formázása 7 USB modul hiba Lépjen kapcsolatba a szervízzel 12

14 8. Rendszer beállítások Lépjen be a funkciók beállítása módba ( function setup setup menü). Nyomja meg a STEP gombot 20 másodpercig folyamatosan a kijelzőn megjelenik az Ld felirat a nyomás kijelzőn pedig az 1 érték. A fbeállítás mód 7 lehetőséget kínál fel. Nyomja meg a SELECT gombot, így léptethet a beállítások között Beállítások: 1. Év: Nyomja meg a STEP gombot (fel nyilat), vagy a DRY gombot (le nyilat) az év beállításához. 2. Hónap: Nyomja meg a STEP gombot (fel nyilat), vagy a DRY gombot (le nyilat) a hónap beállításához. 3. Nap: Nyomja meg a STEP gombot (fel nyilat), vagy a DRY gombot (le nyilat) a nap beállításához. 4. Óra: Nyomja meg a STEP gombot (fel nyilat), vagy a DRY gombot (le nyilat) az óra beállításához. 5. Perc: Nyomja meg a STEP gombot (fel nyilat), vagy a DRY gombot (le nyilat) a perc beállításához. 6. Nyomtatás: Nyomja meg a STEP a nyomtatás funkció ki/be kapcsolásához. Az on (be) nyomtatás bekapcsolva, az of (ki), nyomtatás kikapcsolva. 7. Kilépés: Nyomja meg a START/STOP gombot a mentéshez és a beállításokból való kilépéshez. Figyelmeztetés: Ha valamelyik beállítás megváltozott egy véletlen gombnyomás miatt, kapcsolja ki a gépet, és kezdje elölről a folyamatot. Kikapcsolás esetén a gép magától kilép az elrontott setup menüből. Ha kilép és újra kezdi az installálást, az új beállításokra nem lesz hatással az előző hiba. 13

15 9. Karbantartás Víztartályok tisztítása. 1. Ürítse ki a tartályokat. Csatlakoztassa a vízelvezető csövet, a szerkezet vízkivezető nyílásához. A cső másik végét mosdóba, vagy egy kis tálkába. Fordítsa a vízelvezető nyílás fogantyúját az óra járásával ellentétesen. A víz kiürül. Ez idő alatt ne legyen áram alatt a készülék. (9-4 ábra). 2. Nyissa ki a tartályt fedő lemezt. Használjon csavarhúzót, hogy meglazítsa és kivegye a csavarokat 3. Most már neki láthat a tartály tisztításához. Fogjon egy pamut törlőt, mártsa bele egy kis alkoholba, vagy orvosi fertőtlenítő szerbe és dörzsölje végig a tartályokat. Ezután desztillált vízzel mossa ki, majd távolítsa el a vizet és szárítsa meg teljesen a belső felületet. Ezután vegye ki a szűrő hálót, és azt is tisztítsa ki azt is (9-3.ábra). 4. Miután végzett a tartály tisztításával, szerelje össze a fedőt, csavarja vissza a csavarokat a helyükre. Figyelmeztetés: Bármiféle karbantartási munka során a szerkezet nem lehet áram alatt! A szerkezet legyen lehűtve. Mindig desztillált vizet használjon (ellenőrzött minőségűt). Bármilyen eszköz kerül a gépbe, ugyanúgy tisztításra szorul, ezzel elkerüljük az autokláv szennyeződését. 14

16 Szűrő tisztítása. A használat következtében szennyeződés rakódhat rá a szűrőre, ami vákuum és szárítási problémát okozhat. Ha a szűrő eldugul, nem működik megfelelően a 9-5-ös ábrán láthatóak szerint orvosolhatja a problémát. Fig : A vízszűrő a kamra hátsó részében alul található. 2: Csavarja le a szűrő rögzítő csavarját. 3: Húzza ki a szűrőt a foglalatából. 4: Vegye le a kék gumit, ami a szűrőn van. Mossa meg, tisztítsa meg, vagy cserélje ki, ha szükséges. 5: Miután megtisztította, vagy kicserélte a szűrőt (kék gumi), helyezze vissza azt. Biztosíték csere 1. Áramtalanítsa a gépet. 2. Csavarja ki a biztosíték házat egy csavarhúzóval, az óra járásával ellentétes irányba. 3. Vegye ki a rossz biztosítékot a házból. 4. Helyezze be az új biztosítékot, majd tegye vissza a biztosíték házat egy csavarhúzó segítségével. 15

17 Ajtótömítő gyűrű tisztítása. A használat során vízkőlerakódás alakulhat ki a tömítő gyűrűn, ami szivárgáshoz vezethet. Ezért rendszeresen tisztítani kell. (9-7; 9-8 ábra). Ha továbbra is szivárgást észlel, tömítőgyűrűt ki kell cserélnie. A tömítő gyűrű cseréje. Ehhez egy lapos csavarhúzóra lesz szüksége. A műveletet óvatosan hajtsa végre a 9-9-es ábrának megfelelően. 1. Tartsa a tömítőgyűrű szélét az egyik kezével és csúsztassa be a csavarhúzót alá, majd óvatosan távolítsa el a tömítőgyűrűt. 2. Miközben visszahelyezi a tömítő gyűrűt a rovátkába, használhatja a csavarhúzót annak érdekében, hogy a tömítőgyűrű megfelelően illeszkedjen. Figyelem: Kapcsolja ki a készüléket és hagyja kihűlni mielőtt kicseréli a tömítőgyűrűt. Ezzel elkerülheti az égési sérüléseket. 16

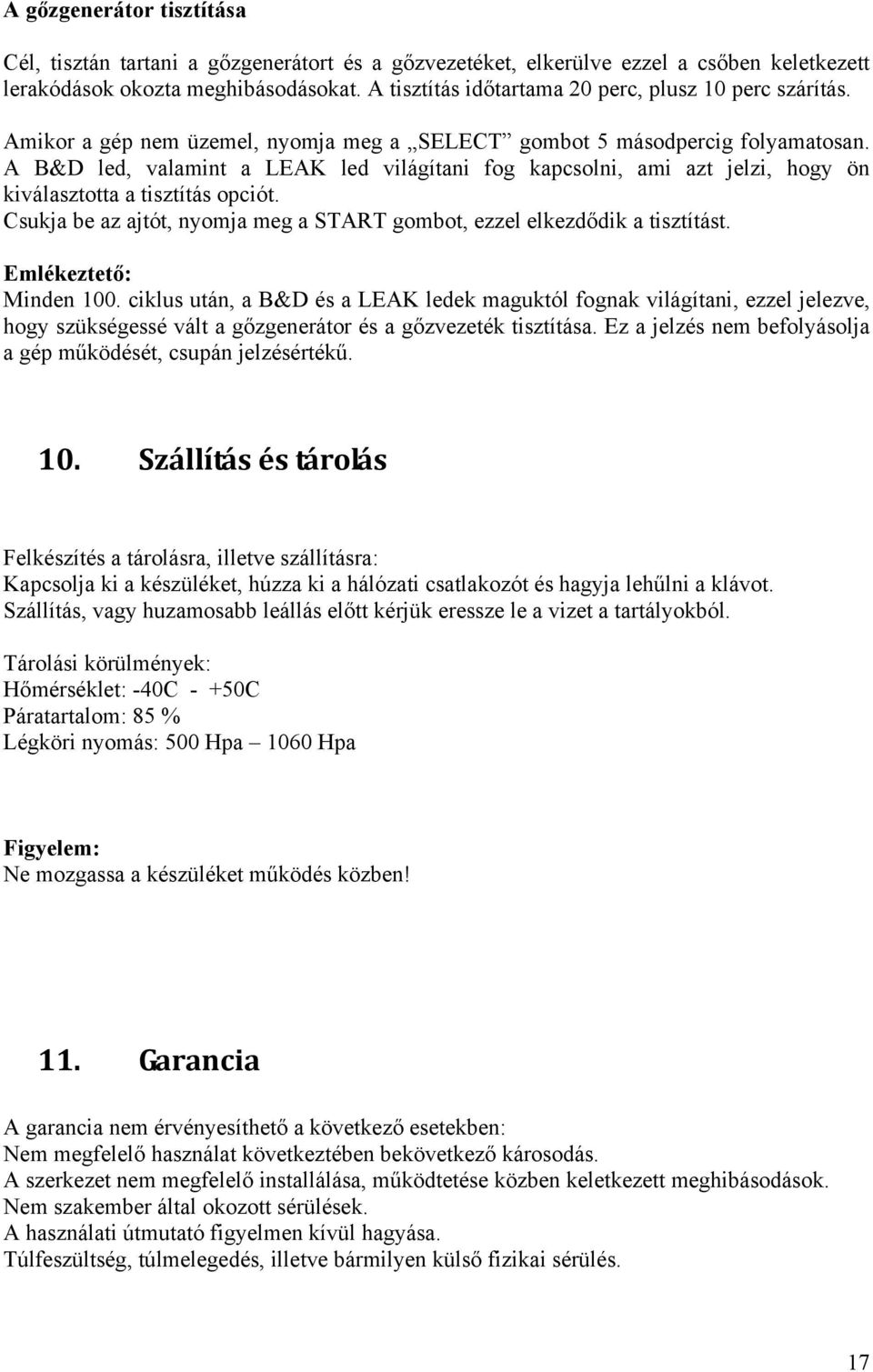

18 A gőzgenerátor tisztítása Cél, tisztán tartani a gőzgenerátort és a gőzvezetéket, elkerülve ezzel a csőben keletkezett lerakódások okozta meghibásodásokat. A tisztítás időtartama 20 perc, plusz 10 perc szárítás. Amikor a gép nem üzemel, nyomja meg a SELECT gombot 5 másodpercig folyamatosan. A B&D led, valamint a LEAK led világítani fog kapcsolni, ami azt jelzi, hogy ön kiválasztotta a tisztítás opciót. Csukja be az ajtót, nyomja meg a START gombot, ezzel elkezdődik a tisztítást. Emlékeztető: Minden 100. ciklus után, a B&D és a LEAK ledek maguktól fognak világítani, ezzel jelezve, hogy szükségessé vált a gőzgenerátor és a gőzvezeték tisztítása. Ez a jelzés nem befolyásolja a gép működését, csupán jelzésértékű. 10. Szállítás és tárolás Felkészítés a tárolásra, illetve szállításra: Kapcsolja ki a készüléket, húzza ki a hálózati csatlakozót és hagyja lehűlni a klávot. Szállítás, vagy huzamosabb leállás előtt kérjük eressze le a vizet a tartályokból. Tárolási körülmények: Hőmérséklet: -40C - +50C Páratartalom: 85 % Légköri nyomás: 500 Hpa 1060 Hpa Figyelem: Ne mozgassa a készüléket működés közben! 11. Garancia A garancia nem érvényesíthető a következő esetekben: Nem megfelelő használat következtében bekövetkező károsodás. A szerkezet nem megfelelő installálása, működtetése közben keletkezett meghibásodások. Nem szakember által okozott sérülések. A használati útmutató figyelmen kívül hagyása. Túlfeszültség, túlmelegedés, illetve bármilyen külső fizikai sérülés. 17

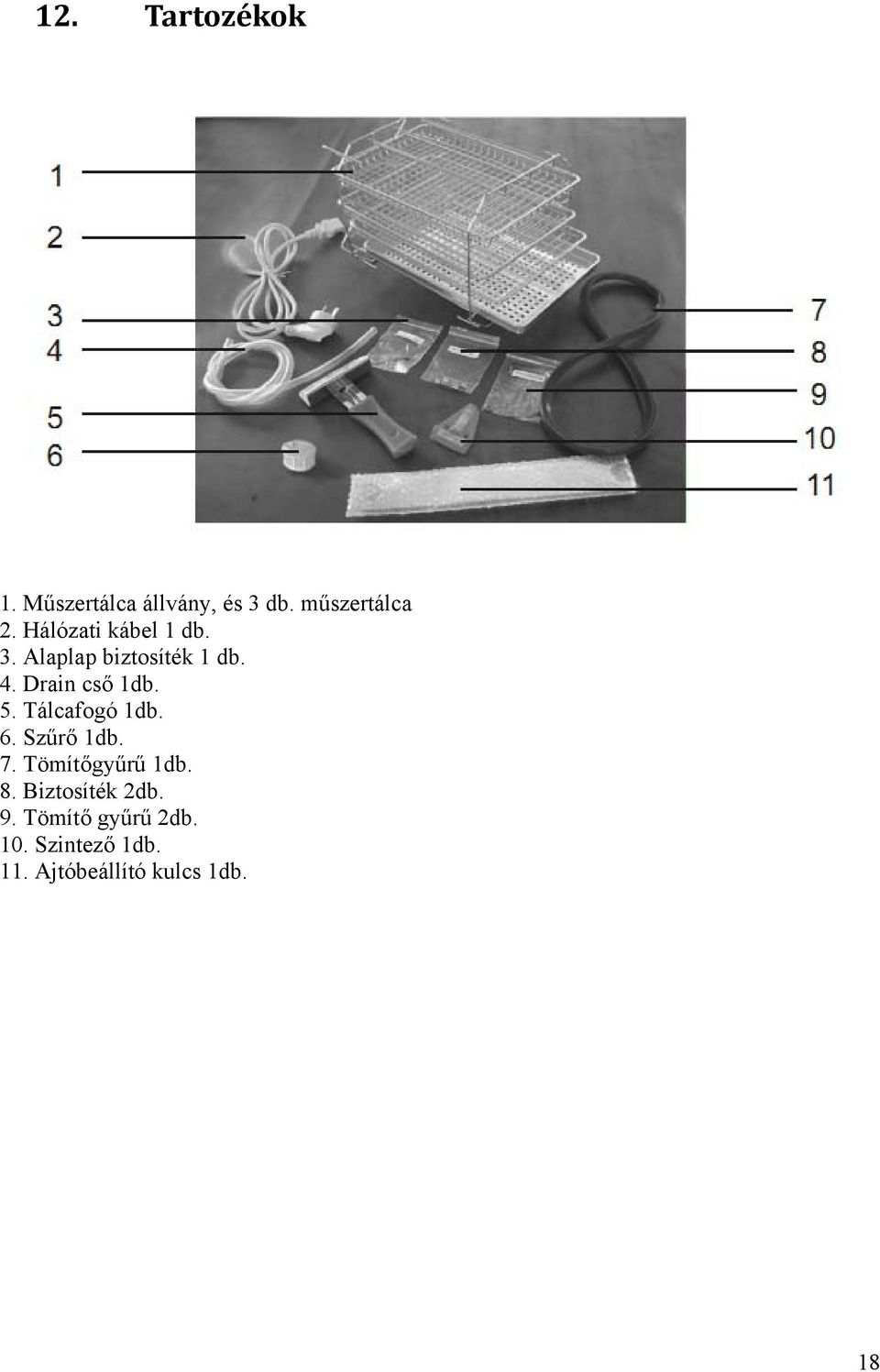

19 12. Tartozékok 1. Műszertálca állvány, és 3 db. műszertálca 2. Hálózati kábel 1 db. 3. Alaplap biztosíték 1 db. 4. Drain cső 1db. 5. Tálcafogó 1db. 6. Szűrő 1db. 7. Tömítőgyűrű 1db. 8. Biztosíték 2db. 9. Tömítő gyűrű 2db. 10. Szintező 1db. 11. Ajtóbeállító kulcs 1db. 18
