ATTACK DP STANDARD / PROFI FAELGÁZOSÍTÓ KAZÁN KEZELÉSI ÚTMUTATÓ

Átírás

1 ATTACK DP STANDARD / PROFI FAELGÁZOSÍTÓ KAZÁN KEZELÉSI ÚTMUTATÓ W W W. A T T A C K. S K

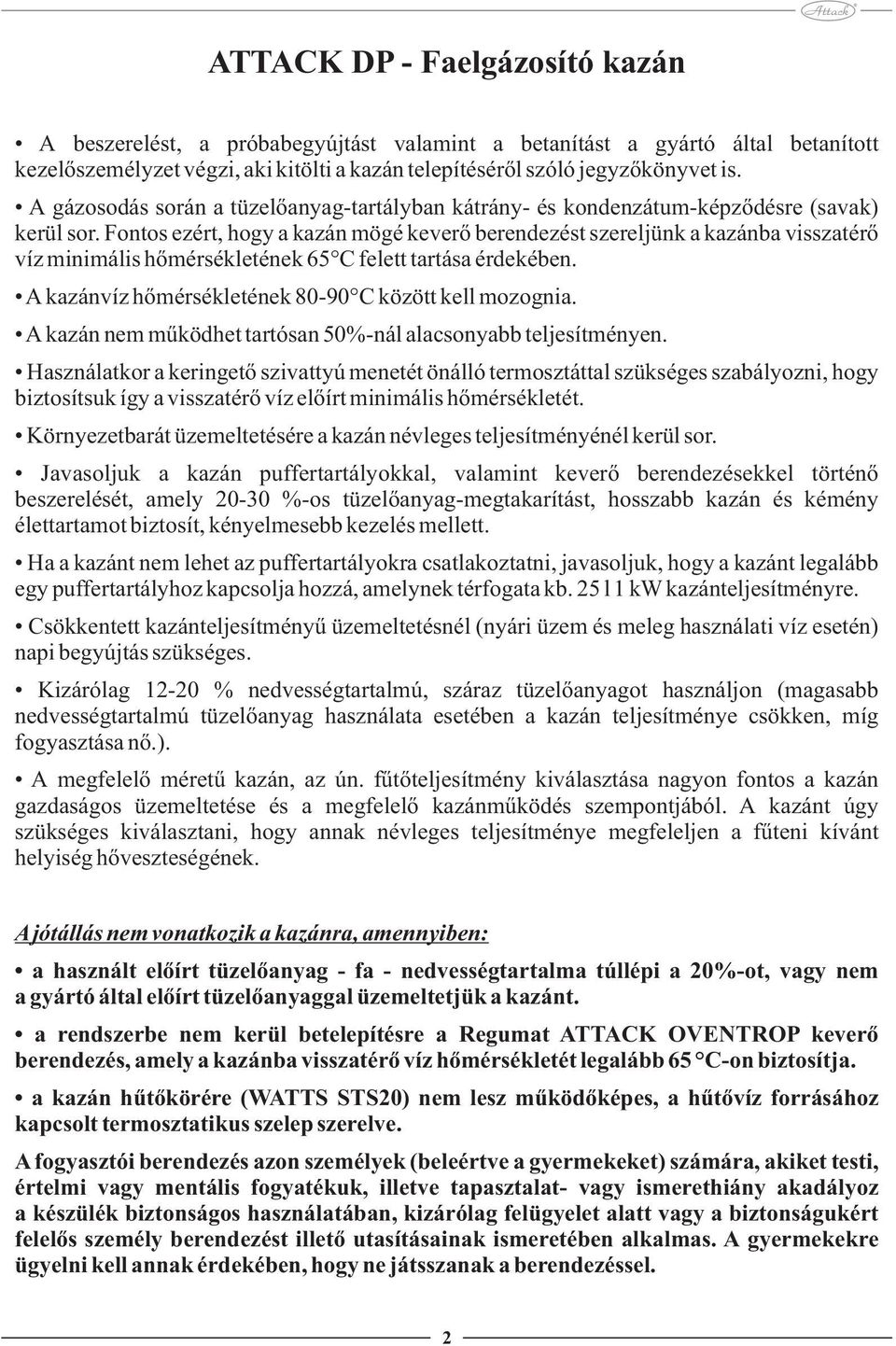

2 ATTACK DP - Faelgázosító kazán A beszerelést, a próbabegyújtást valamint a betanítást a gyártó által betanított kezelőszemélyzet végzi, aki kitölti a kazán telepítéséről szóló jegyzőkönyvet is. A gázosodás során a tüzelőanyag-tartályban kátrány- és kondenzátum-képződésre (savak) kerül sor. Fontos ezért, hogy a kazán mögé keverő berendezést szereljünk a kazánba visszatérő víz minimális hőmérsékletének 65 C felett tartása érdekében. A kazánvíz hőmérsékletének C között kell mozognia. A kazán nem működhet tartósan 50%-nál alacsonyabb teljesítményen. Használatkor a keringető szivattyú menetét önálló termosztáttal szükséges szabályozni, hogy biztosítsuk így a visszatérő víz előírt minimális hőmérsékletét. Környezetbarát üzemeltetésére a kazán névleges teljesítményénél kerül sor. Javasoljuk a kazán puffertartályokkal, valamint keverő berendezésekkel történő beszerelését, amely %-os tüzelőanyag-megtakarítást, hosszabb kazán és kémény élettartamot biztosít, kényelmesebb kezelés mellett. Ha a kazánt nem lehet az puffertartályokra csatlakoztatni, javasoljuk, hogy a kazánt legalább egy puffertartályhoz kapcsolja hozzá, amelynek térfogata kb. 25 l 1 kw kazánteljesítményre. Csökkentett kazánteljesítményű üzemeltetésnél (nyári üzem és meleg használati víz esetén) napi begyújtás szükséges. Kizárólag % nedvességtartalmú, száraz tüzelőanyagot használjon (magasabb nedvességtartalmú tüzelőanyag használata esetében a kazán teljesítménye csökken, míg fogyasztása nő.). A megfelelő méretű kazán, az ún. fűtőteljesítmény kiválasztása nagyon fontos a kazán gazdaságos üzemeltetése és a megfelelő kazánműködés szempontjából. A kazánt úgy szükséges kiválasztani, hogy annak névleges teljesítménye megfeleljen a fűteni kívánt helyiség hőveszteségének. A jótállás nem vonatkozik a kazánra, amennyiben: a használt előírt tüzelőanyag - fa - nedvességtartalma túllépi a 20%-ot, vagy nem a gyártó által előírt tüzelőanyaggal üzemeltetjük a kazánt. a rendszerbe nem kerül betelepítésre a Regumat ATTACK OVENTROP keverő berendezés, amely a kazánba visszatérő víz hőmérsékletét legalább 65 C-on biztosítja. a kazán hűtőkörére (WATTS STS20) nem lesz működőképes, a hűtővíz forrásához kapcsolt termosztatikus szelep szerelve. A fogyasztói berendezés azon személyek (beleértve a gyermekeket) számára, akiket testi, értelmi vagy mentális fogyatékuk, illetve tapasztalat- vagy ismerethiány akadályoz a készülék biztonságos használatában, kizárólag felügyelet alatt vagy a biztonságukért felelős személy berendezést illető utasításainak ismeretében alkalmas. A gyermekekre ügyelni kell annak érdekében, hogy ne játsszanak a berendezéssel. 2

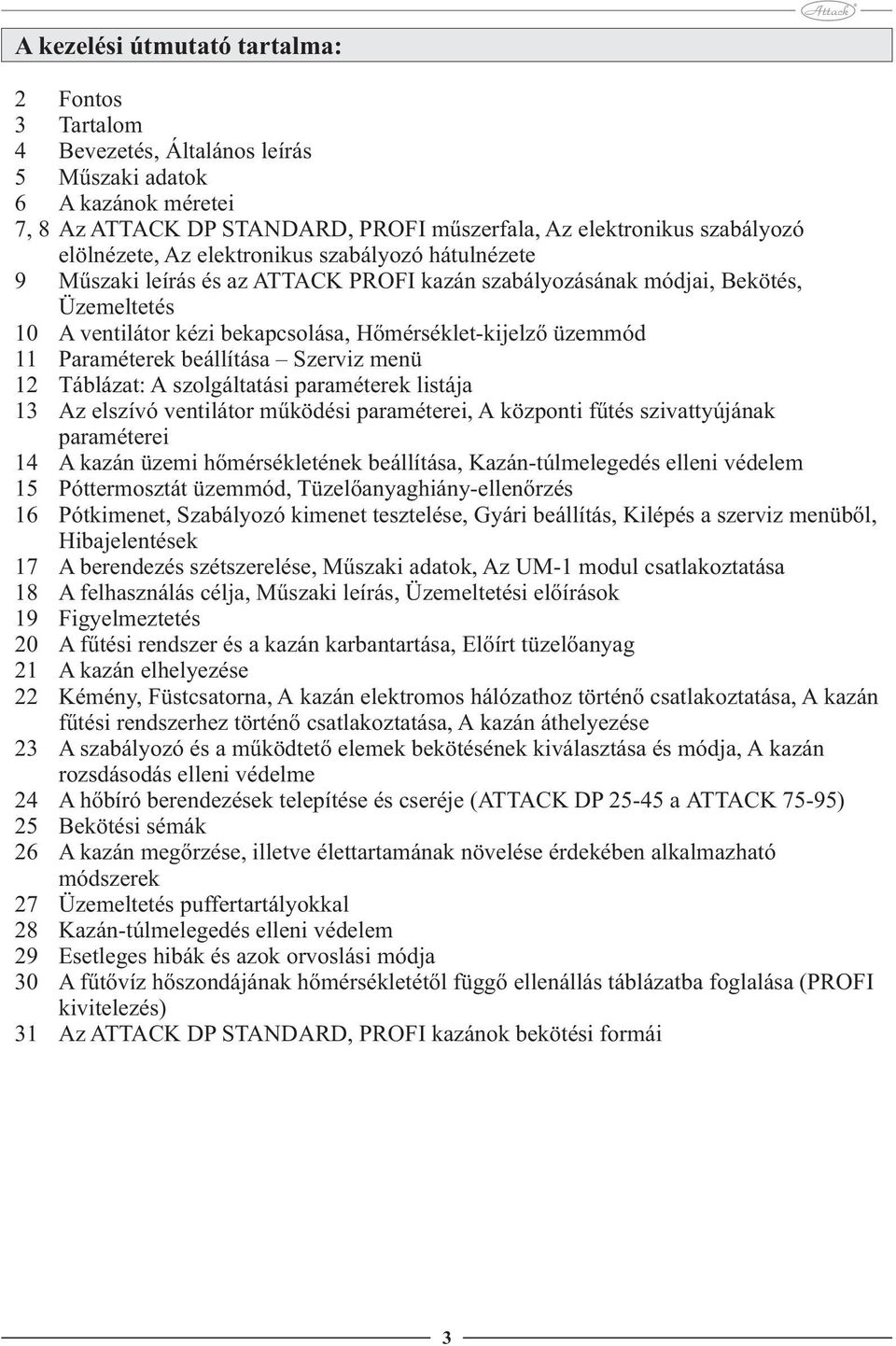

3 A kezelési útmutató tartalma: 2 Fontos 3 Tartalom 4 Bevezetés, Általános leírás 5 Műszaki adatok 6 A kazánok méretei 7, 8 Az ATTACK DP STANDARD, PROFI műszerfala, Az elektronikus szabályozó elölnézete, Az elektronikus szabályozó hátulnézete 9 Műszaki leírás és az ATTACK PROFI kazán szabályozásának módjai, Bekötés, Üzemeltetés 10 A ventilátor kézi bekapcsolása, Hőmérséklet-kijelző üzemmód 11 Paraméterek beállítása Szerviz menü 12 Táblázat: A szolgáltatási paraméterek listája 13 Az elszívó ventilátor működési paraméterei, A központi fűtés szivattyújának paraméterei 14 A kazán üzemi hőmérsékletének beállítása, Kazán-túlmelegedés elleni védelem 15 Póttermosztát üzemmód, Tüzelőanyaghiány-ellenőrzés 16 Pótkimenet, Szabályozó kimenet tesztelése, Gyári beállítás, Kilépés a szerviz menüből, Hibajelentések 17 A berendezés szétszerelése, Műszaki adatok, Az UM-1 modul csatlakoztatása 18 A felhasználás célja, Műszaki leírás, Üzemeltetési előírások 19 Figyelmeztetés 20 A fűtési rendszer és a kazán karbantartása, Előírt tüzelőanyag 21 A kazán elhelyezése 22 Kémény, Füstcsatorna, A kazán elektromos hálózathoz történő csatlakoztatása, A kazán fűtési rendszerhez történő csatlakoztatása, A kazán áthelyezése 23 A szabályozó és a működtető elemek bekötésének kiválasztása és módja, A kazán rozsdásodás elleni védelme 24 A hőbíró berendezések telepítése és cseréje (ATTACK DP a ATTACK 75-95) 25 Bekötési sémák 26 A kazán megőrzése, illetve élettartamának növelése érdekében alkalmazható módszerek 27 Üzemeltetés puffertartályokkal 28 Kazán-túlmelegedés elleni védelem 29 Esetleges hibák és azok orvoslási módja 30 A fűtővíz hőszondájának hőmérsékletétől függő ellenállás táblázatba foglalása (PROFI kivitelezés) 31 Az ATTACK DP STANDARD, PROFI kazánok bekötési formái 3

4 Bevezetés: Tisztelt Vásárló! Köszönjük bizalmát, amelyet termékünk, az ATTACK faelgázosító kazán megvásárlásával tanúsított. Kívánjuk, hogy a kazán hosszan és megbízhatóan szolgálja Önt. A megbízható és helyes működés egyik feltétele a használat, ezért rendkívül fontos, hogy figyelmesen végigolvassa ezt a kezelési útmutatót. Az útmutatót úgy állítottuk össze, hogy elősegítse a helyes kazánműködést. A helyes kazánműködést leginkább a következők befolyásolják: - A kazántípus és kazánteljesítmény helyes megválasztása - Hibátlan üzembe helyezés - Óvatos kezelés - Rendszeres, szakember által végzett karbantartás - Megbízható szerviz Általános leírás: Az ATTACK DP faelgázosító kazán családi házak, hétvégi házak, kisebb üzemek, műhelyek és hasonló objektumok takarékos és környezetvédelmi szempontból kímélő fűtésére készült. Az ATTACK DP kazán előírt tüzelőanyaga a kazántípustól függő méretnek megfelelő száraz fa fahasáb vagy brikett formájában. A faelgázosító kazán a 1015 típusú minőségi bizonyítvánnyal rendelkezik. Az ATTACK DP kazán jelölésének leírása: ATTACK DP Faelgázosító kazán ATTACK DP Faelgázosító kazán Kazánteljesítmény Kivitelezés típusa Kazánteljesítmény Kivitelezés típusa Standard Profi 4

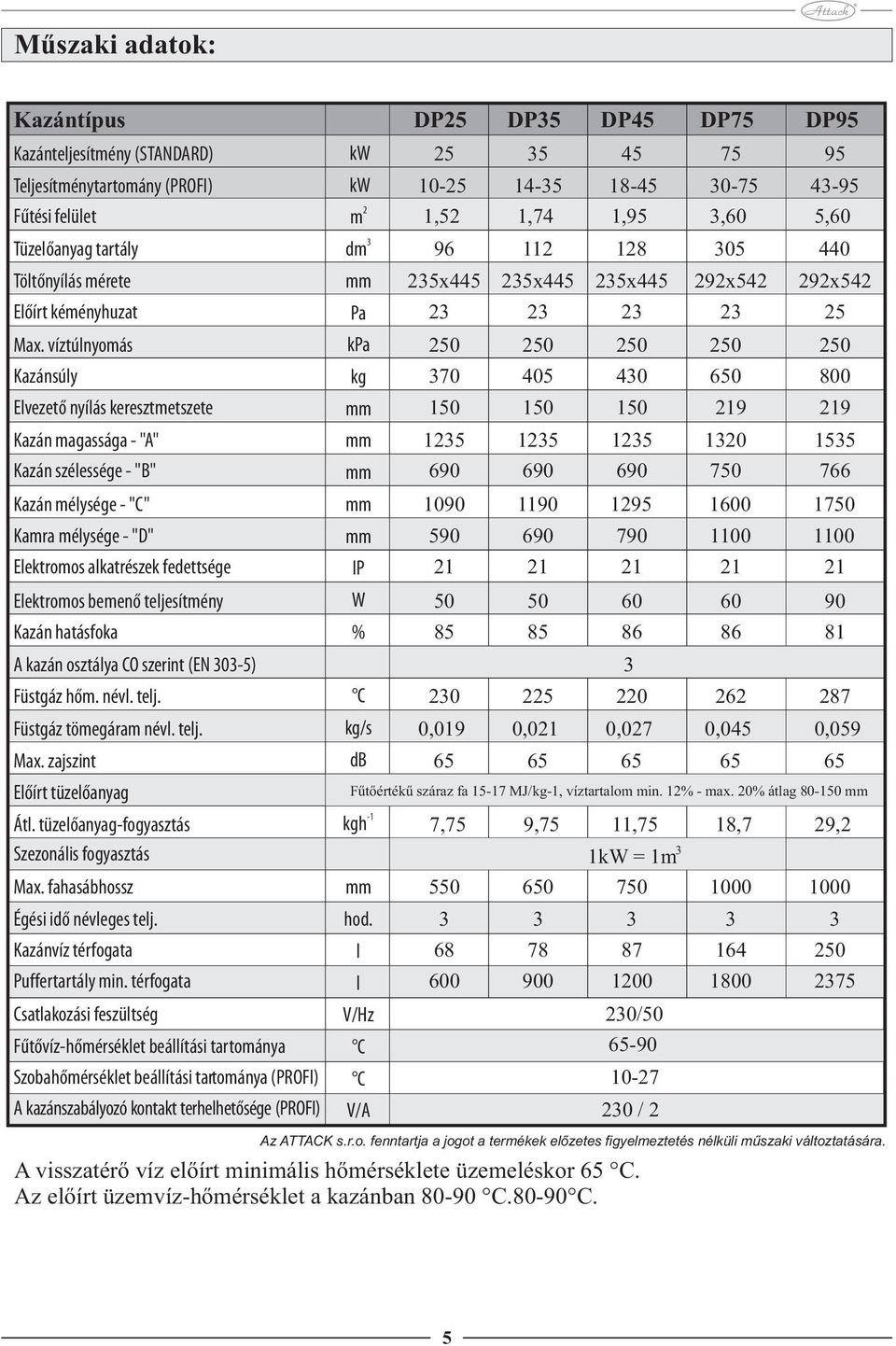

5 Műszaki adatok: Kazántípus Kazánteljesítmény (STANDARD) Teljesítménytartomány (PROFI) Fűtési felület Tüzelőanyag tartály Töltőnyílás mérete Előírt kéményhuzat Max. víztúlnyomás Kazánsúly Elvezető nyílás keresztmetszete Kazán magassága - "A" Kazán szélessége - "B" Kazán mélysége - "C" Kamra mélysége - "D" Elektromos alkatrészek fedettsége Elektromos bemenő teljesítmény Kazán hatásfoka A kazán osztálya CO szerint (EN 303-5) Füstgáz hőm. névl. telj. Füstgáz tömegáram névl. telj. Max. zajszint Előírt tüzelőanyag Átl. tüzelőanyag-fogyasztás Szezonális fogyasztás Max. fahasábhossz Égési idő névleges telj. Kazánvíz térfogata Puffertartály min. térfogata Csatlakozási feszültség Fűtővíz-hőmérséklet beállítási tartománya Szobahőmérséklet beállítási tartománya (PROFI) A kazánszabályozó kontakt terhelhetősége (PROFI) kw kw 2 m 3 dm mm Pa kpa kg mm mm mm mm mm IP W % C kg/s db DP25 DP35 DP45 DP75 DP ,52 1,74 1,95 3,60 5, x x x x x ,019 0,021 0,027 0,045 0, Fűtőértékű száraz fa MJ/kg-1, víztartalom min. 12% - max. 20% átlag mm -1 kgh mm hod. l l V/Hz C C V/A 7,75 9,75 11,75 18,7 29,2 3 1kW = 1m / / 2 Az ATTACK s.r.o. fenntartja a jogot a termékek előzetes figyelmeztetés nélküli műszaki változtatására. A visszatérő víz előírt minimális hőmérséklete üzemeléskor 65 C. Az előírt üzemvíz-hőmérséklet a kazánban C C. 5

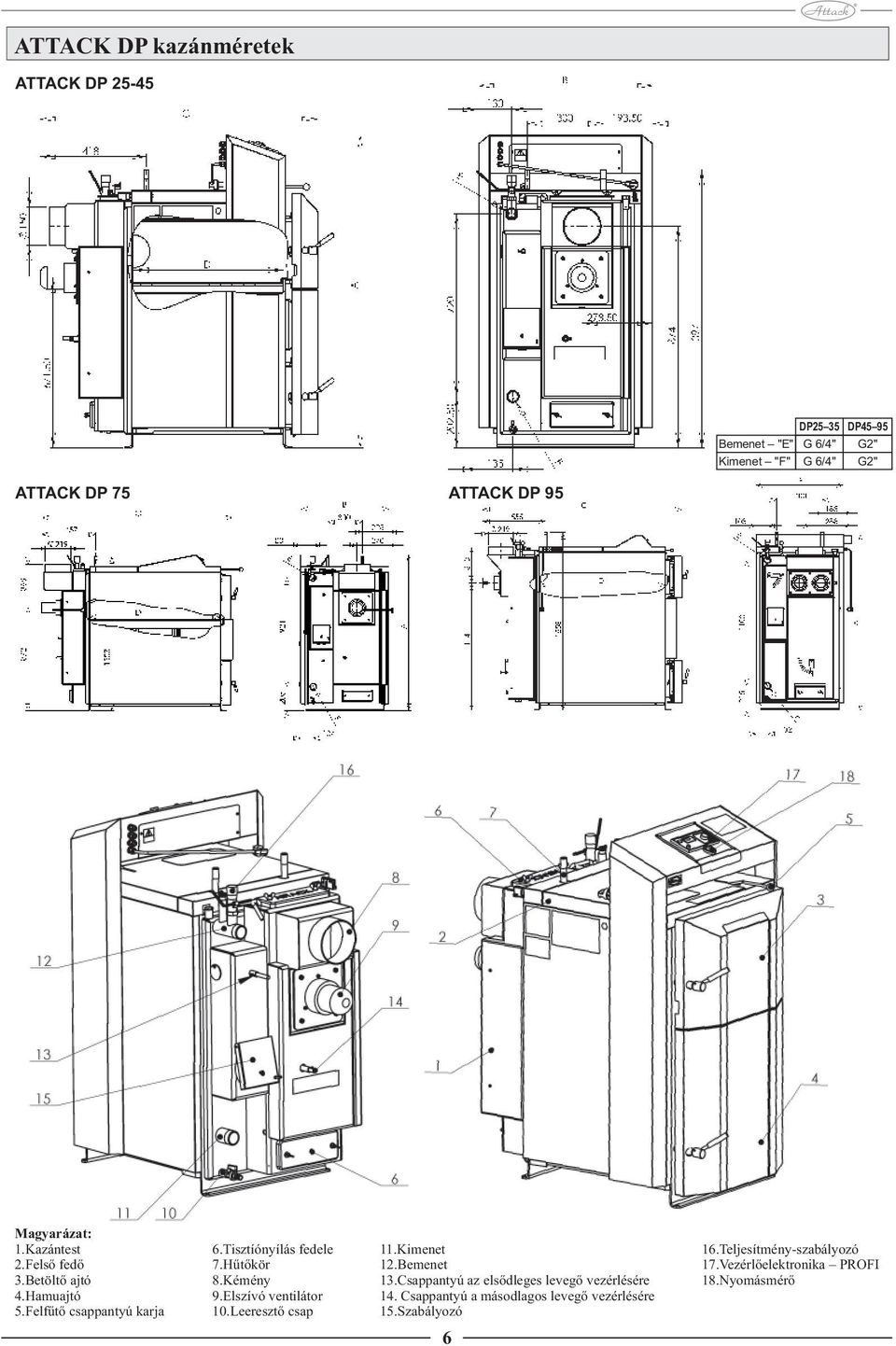

6 ATTACK DP kazánméretek ATTACK DP DP25 35 DP45 95 Bemenet "E" G 6/4" G2" Kimenet "F" G 6/4" G2" ATTACK DP 75 ATTACK DP 95 Magyarázat: 1.Kazántest 2.Felső fedő 3.Betöltő ajtó 4.Hamuajtó 5.Felfűtő csappantyú karja 6.Tisztíónyílás fedele 7.Hűtőkör 8.Kémény 9.Elszívó ventilátor 10.Leeresztő csap 11.Kimenet 12.Bemenet 13.Csappantyú az elsődleges levegő vezérlésére 14. Csappantyú a másodlagos levegő vezérlésére 15.Szabályozó 16.Teljesítmény-szabályozó 17.Vezérlőelektronika PROFI 18.Nyomásmérő 6

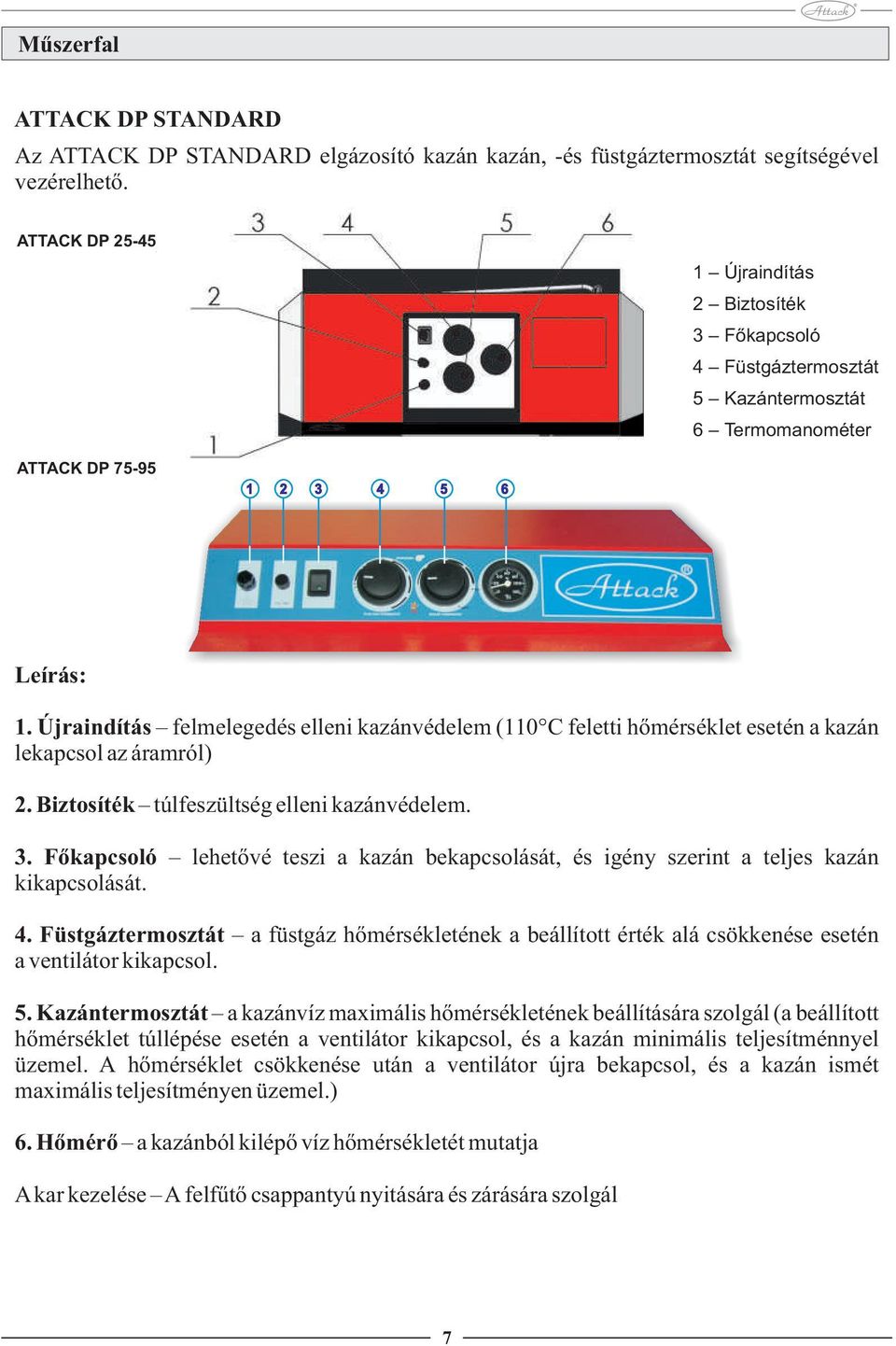

7 Műszerfal ATTACK DP STANDARD Az ATTACK DP STANDARD elgázosító kazán kazán, -és füstgáztermosztát segítségével vezérelhető. ATTACK DP Újraindítás 2 Biztosíték 3 Főkapcsoló 4 Füstgáztermosztát 5 Kazántermosztát 6 Termomanométer ATTACK DP Leírás: 1. Újraindítás felmelegedés elleni kazánvédelem (110 C feletti hőmérséklet esetén a kazán lekapcsol az áramról) 2. Biztosíték túlfeszültség elleni kazánvédelem. 3. Főkapcsoló lehetővé teszi a kazán bekapcsolását, és igény szerint a teljes kazán kikapcsolását. 4. Füstgáztermosztát a füstgáz hőmérsékletének a beállított érték alá csökkenése esetén a ventilátor kikapcsol. 5. Kazántermosztát a kazánvíz maximális hőmérsékletének beállítására szolgál (a beállított hőmérséklet túllépése esetén a ventilátor kikapcsol, és a kazán minimális teljesítménnyel üzemel. A hőmérséklet csökkenése után a ventilátor újra bekapcsol, és a kazán ismét maximális teljesítményen üzemel.) 6. Hőmérő a kazánból kilépő víz hőmérsékletét mutatja A kar kezelése A felfűtő csappantyú nyitására és zárására szolgál 7

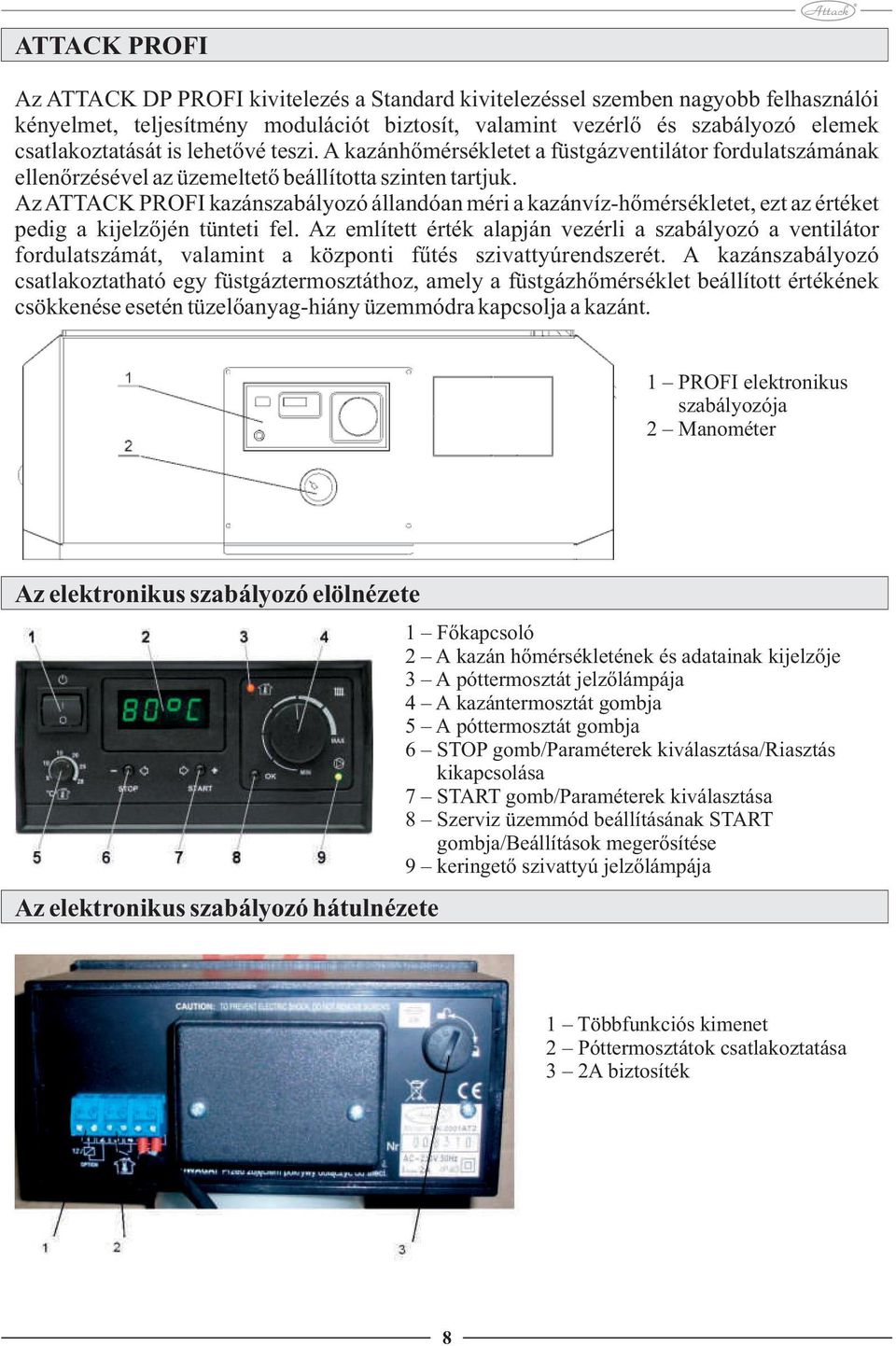

8 ATTACK PROFI Az ATTACK DP PROFI kivitelezés a Standard kivitelezéssel szemben nagyobb felhasználói kényelmet, teljesítmény modulációt biztosít, valamint vezérlő és szabályozó elemek csatlakoztatását is lehetővé teszi. A kazánhőmérsékletet a füstgázventilátor fordulatszámának ellenőrzésével az üzemeltető beállította szinten tartjuk. Az ATTACK PROFI kazánszabályozó állandóan méri a kazánvíz-hőmérsékletet, ezt az értéket pedig a kijelzőjén tünteti fel. Az említett érték alapján vezérli a szabályozó a ventilátor fordulatszámát, valamint a központi fűtés szivattyúrendszerét. A kazánszabályozó csatlakoztatható egy füstgáztermosztáthoz, amely a füstgázhőmérséklet beállított értékének csökkenése esetén tüzelőanyag-hiány üzemmódra kapcsolja a kazánt. 1 PROFI elektronikus szabályozója 2 Manométer Az elektronikus szabályozó elölnézete Az elektronikus szabályozó hátulnézete 1 Főkapcsoló 2 A kazán hőmérsékletének és adatainak kijelzője 3 A póttermosztát jelzőlámpája 4 A kazántermosztát gombja 5 A póttermosztát gombja 6 STOP gomb/paraméterek kiválasztása/riasztás kikapcsolása 7 START gomb/paraméterek kiválasztása 8 Szerviz üzemmód beállításának START gombja/beállítások megerősítése 9 keringető szivattyú jelzőlámpája 1 Többfunkciós kimenet 2 Póttermosztátok csatlakoztatása 3 2A biztosíték 8

9 Műszaki leírás és az ATTACK PROFI kazán szabályozásának módjai A kazánhőmérséklet az elszívó ventilátor vezérlése segítségével felhasználó által beállított értéken marad. A szabályozó ellenőrzi a kazánvíz-hőmérsékletet, ezt a hőmérsékletet kijelzi a képernyőn, valamint vezérli az elszívó ventilátort és a keringető szivattyút. A szabályozó pótfüstgáz-termosztáttal, valamint érzékelőkhöz csatlakoztatható bilincsekkel felszerelt. A termosztát a helyzettől függően használható a kívánt szobahőmérséklet és a füstgázhőmérséklet beállítására, ami alapján a berendezés jelzi a tüzelőanyag-hiányt, következésképpen pedig kikapcsol a kazán. A választott megoldás alapján kell megvalósulnia a füstgázhőmérséklet érzékelő vagy a szobahőmérséklet érzékelő bilincsekhez történő csatlakoztatásának a füstgáztermosztát bekötése érdekében. A paraméterek beállításának segítségével ennek megfelelő szabályozási üzemmódot választhatunk. Gyárilag a füstgázhőmérséklet beállítására használják ezt a termosztátot. A gyártó az első beállítás esetében a füstgázhőmérséklet értékének beállítását között javasolja. A hőmérséklet a póttermosztát gombjával, a hőmérséklet megjelenítési módban állítható be. A hőmérséklet beállított érték alá csökkenése esetén tüzelőanyag-hiány módba kapcsol át a kazán. A berendezés szerkezete szintén lehetővé teszi a külső kontakt termosztát szobahőmérséklet érzékelő bilincsekhez történő bekötését. Bekötés A berendezés főkapcsolóval való bekapcsolása előtt kösse be a szabályozót, a ventilátort, a keringető szivattyút, valamint a tápzsinórt a berendezés hátsó részén található megfelelő csatlakozóaljzatokba. A kazánhőmérséklet érzékelőt a kazántestben kialakított hüvelyben kell elhelyezni. FIGYLEMEZTETÉS! A szabályozó áram alá helyezése előtt bizonyosodjon meg róla, hogy megfelelő legyen a földelés, és hogy a csavarok megfelelően legyenek behúzva. VIGYÁZAT! A szabályozóhoz bekötött berendezések teljesítményének összértéke nem lehet több, mint 450 W. VIGYÁZAT! A szabályozó kibővített funkcióinak köszönhetően lehetséges az UM-1 modul bekötése is, amely lehetővé teszi a pótkazán vagy a használati melegvíz szivattyú vezérlését. A pótberendezések csatlakoztatását a modul érintkezőihez megfelelő megszakítóval szükséges elválasztani. A modul nem felhasznált érintkezői bekötetlenül maradhatnak. Üzemeltetés Megfelelő működésük érdekében a berendezés bekapcsolása után a kijelző minden egyes eleme világítani fog egy pillanatra. A szabályozó az ismételt áram alá helyezés után a kikapcsolás vagy feszültség eltűnése előtti utolsó állapotba kerül vissza. A berendezés alapvető működését a termosztát kívánt kazánhőmérsékletre történő beállítása irányítja. A többi funkció a szerviz üzemmódban beállított paraméterek alapján valósul meg. A kazántermosztát gombja segítségével megváltoztatott kazánhőmérséklet esetén a változtatás megjelenik a kijelzőn néhány másodperc erejéig. (pl. [C 75]), és ez az érték jelenti a szabályozó által elérni kívánt hőmérsékletet. Ezt az értéket a hőmérséklet-kijelző üzemmódban lehet ellenőrizni. A beszereléstől és a szerviz beállításoktól függően felhasználható a póttermosztát gombja a kívánt füstgázhőmérséklet vagy szobahőmérséklet beállítására. Ez a termosztát gyárilag füstgázhőmérséklet-beállításra szolgál. A füstgáz hőmérsékletének a beállított érték alá csökkenése esetén a szabályozó tüzelőanyag-hiány ellenőrző üzemmódra kapcsol, majd a beállított idő elteltével paraméter [Fb30] a kazán kikapcsol. 9

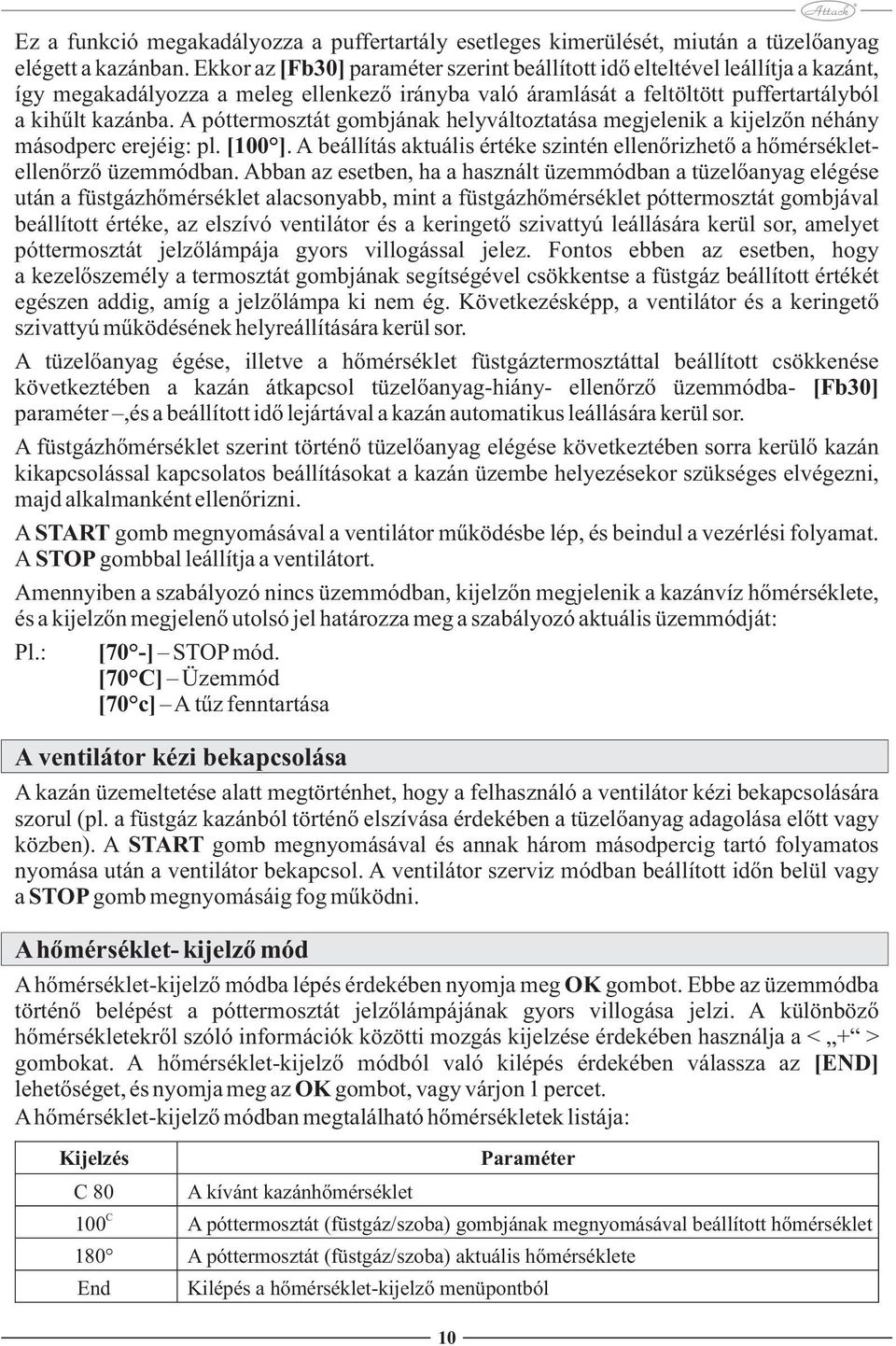

10 Ez a funkció megakadályozza a puffertartály esetleges kimerülését, miután a tüzelőanyag elégett a kazánban. Ekkor az [Fb30] paraméter szerint beállított idő elteltével leállítja a kazánt, így megakadályozza a meleg ellenkező irányba való áramlását a feltöltött puffertartályból a kihűlt kazánba. A póttermosztát gombjának helyváltoztatása megjelenik a kijelzőn néhány másodperc erejéig: pl. [100 ]. A beállítás aktuális értéke szintén ellenőrizhető a hőmérsékletellenőrző üzemmódban. Abban az esetben, ha a használt üzemmódban a tüzelőanyag elégése után a füstgázhőmérséklet alacsonyabb, mint a füstgázhőmérséklet póttermosztát gombjával beállított értéke, az elszívó ventilátor és a keringető szivattyú leállására kerül sor, amelyet póttermosztát jelzőlámpája gyors villogással jelez. Fontos ebben az esetben, hogy a kezelőszemély a termosztát gombjának segítségével csökkentse a füstgáz beállított értékét egészen addig, amíg a jelzőlámpa ki nem ég. Következésképp, a ventilátor és a keringető szivattyú működésének helyreállítására kerül sor. A tüzelőanyag égése, illetve a hőmérséklet füstgáztermosztáttal beállított csökkenése következtében a kazán átkapcsol tüzelőanyag-hiány- ellenőrző üzemmódba- [Fb30] paraméter,és a beállított idő lejártával a kazán automatikus leállására kerül sor. A füstgázhőmérséklet szerint történő tüzelőanyag elégése következtében sorra kerülő kazán kikapcsolással kapcsolatos beállításokat a kazán üzembe helyezésekor szükséges elvégezni, majd alkalmanként ellenőrizni. A START gomb megnyomásával a ventilátor működésbe lép, és beindul a vezérlési folyamat. A STOP gombbal leállítja a ventilátort. Amennyiben a szabályozó nincs üzemmódban, kijelzőn megjelenik a kazánvíz hőmérséklete, és a kijelzőn megjelenő utolsó jel határozza meg a szabályozó aktuális üzemmódját: Pl.: [70 -] STOP mód. [70 C] Üzemmód [70 c] A tűz fenntartása A ventilátor kézi bekapcsolása A kazán üzemeltetése alatt megtörténhet, hogy a felhasználó a ventilátor kézi bekapcsolására szorul (pl. a füstgáz kazánból történő elszívása érdekében a tüzelőanyag adagolása előtt vagy közben). A START gomb megnyomásával és annak három másodpercig tartó folyamatos nyomása után a ventilátor bekapcsol. A ventilátor szerviz módban beállított időn belül vagy a STOP gomb megnyomásáig fog működni. A hőmérséklet- kijelző mód A hőmérséklet-kijelző módba lépés érdekében nyomja meg OK gombot. Ebbe az üzemmódba történő belépést a póttermosztát jelzőlámpájának gyors villogása jelzi. A különböző hőmérsékletekről szóló információk közötti mozgás kijelzése érdekében használja a < + > gombokat. A hőmérséklet-kijelző módból való kilépés érdekében válassza az [END] lehetőséget, és nyomja meg az OK gombot, vagy várjon 1 percet. A hőmérséklet-kijelző módban megtalálható hőmérsékletek listája: Kijelzés C 80 C End Paraméter A kívánt kazánhőmérséklet A póttermosztát (füstgáz/szoba) gombjának megnyomásával beállított hőmérséklet A póttermosztát (füstgáz/szoba) aktuális hőmérséklete Kilépés a hőmérséklet-kijelző menüpontból 10

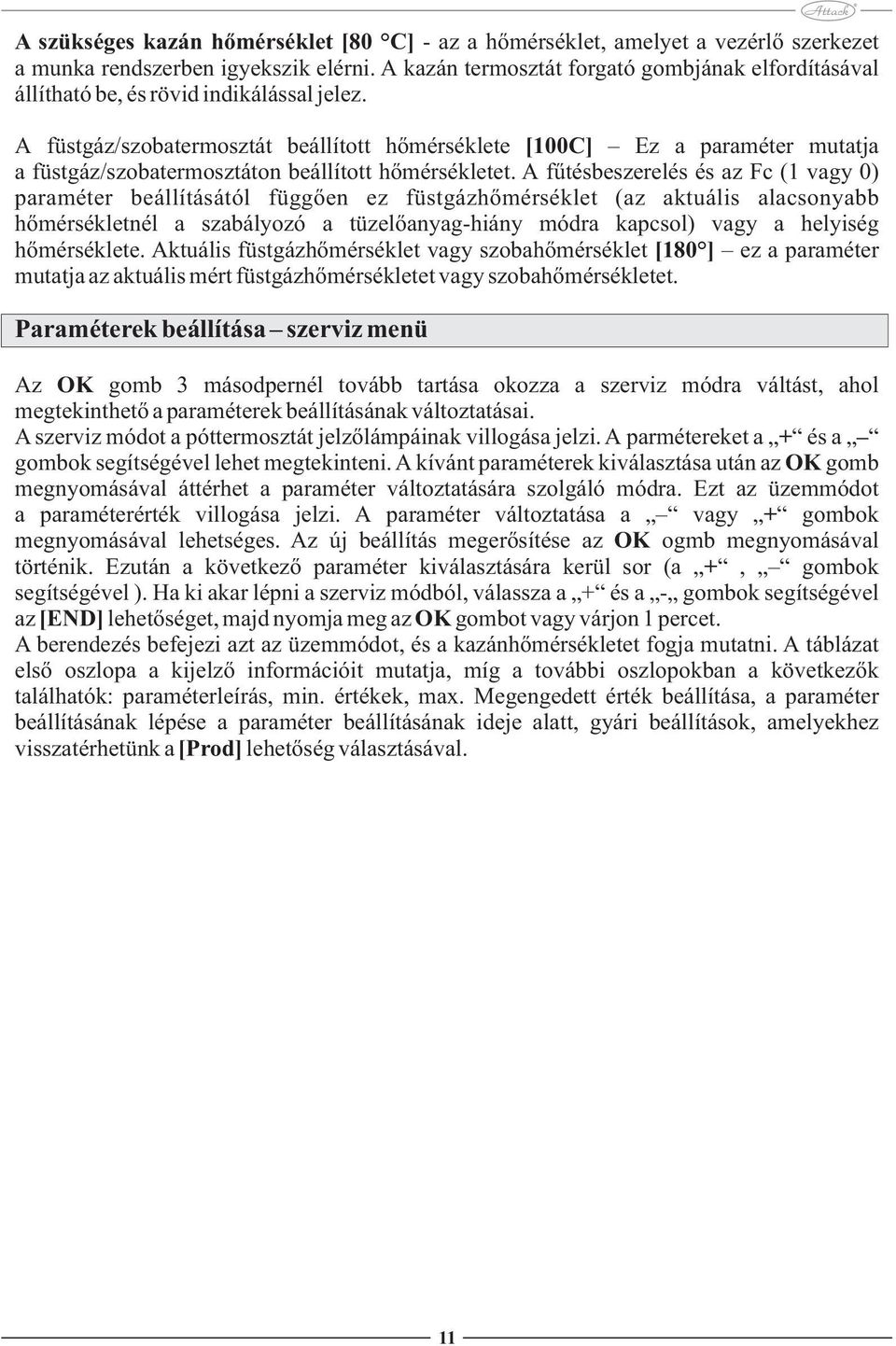

11 A szükséges kazán hőmérséklet [80 C] - az a hőmérséklet, amelyet a vezérlő szerkezet a munka rendszerben igyekszik elérni. A kazán termosztát forgató gombjának elfordításával állítható be, és rövid indikálással jelez. A füstgáz/szobatermosztát beállított hőmérséklete [100C] Ez a paraméter mutatja a füstgáz/szobatermosztáton beállított hőmérsékletet. A fűtésbeszerelés és az Fc (1 vagy 0) paraméter beállításától függően ez füstgázhőmérséklet (az aktuális alacsonyabb hőmérsékletnél a szabályozó a tüzelőanyag-hiány módra kapcsol) vagy a helyiség hőmérséklete. Aktuális füstgázhőmérséklet vagy szobahőmérséklet [180 ] ez a paraméter mutatja az aktuális mért füstgázhőmérsékletet vagy szobahőmérsékletet. Paraméterek beállítása szerviz menü Az OK gomb 3 másodpernél tovább tartása okozza a szerviz módra váltást, ahol megtekinthető a paraméterek beállításának változtatásai. A szerviz módot a póttermosztát jelzőlámpáinak villogása jelzi. A parmétereket a + és a gombok segítségével lehet megtekinteni. A kívánt paraméterek kiválasztása után az OK gomb megnyomásával áttérhet a paraméter változtatására szolgáló módra. Ezt az üzemmódot a paraméterérték villogása jelzi. A paraméter változtatása a vagy + gombok megnyomásával lehetséges. Az új beállítás megerősítése az OK ogmb megnyomásával történik. Ezután a következő paraméter kiválasztására kerül sor (a +, gombok segítségével ). Ha ki akar lépni a szerviz módból, válassza a + és a - gombok segítségével az [END] lehetőséget, majd nyomja meg az OK gombot vagy várjon 1 percet. A berendezés befejezi azt az üzemmódot, és a kazánhőmérsékletet fogja mutatni. A táblázat első oszlopa a kijelző információit mutatja, míg a további oszlopokban a következők találhatók: paraméterleírás, min. értékek, max. Megengedett érték beállítása, a paraméter beállításának lépése a paraméter beállításának ideje alatt, gyári beállítások, amelyekhez visszatérhetünk a [Prod] lehetőség választásával. 11

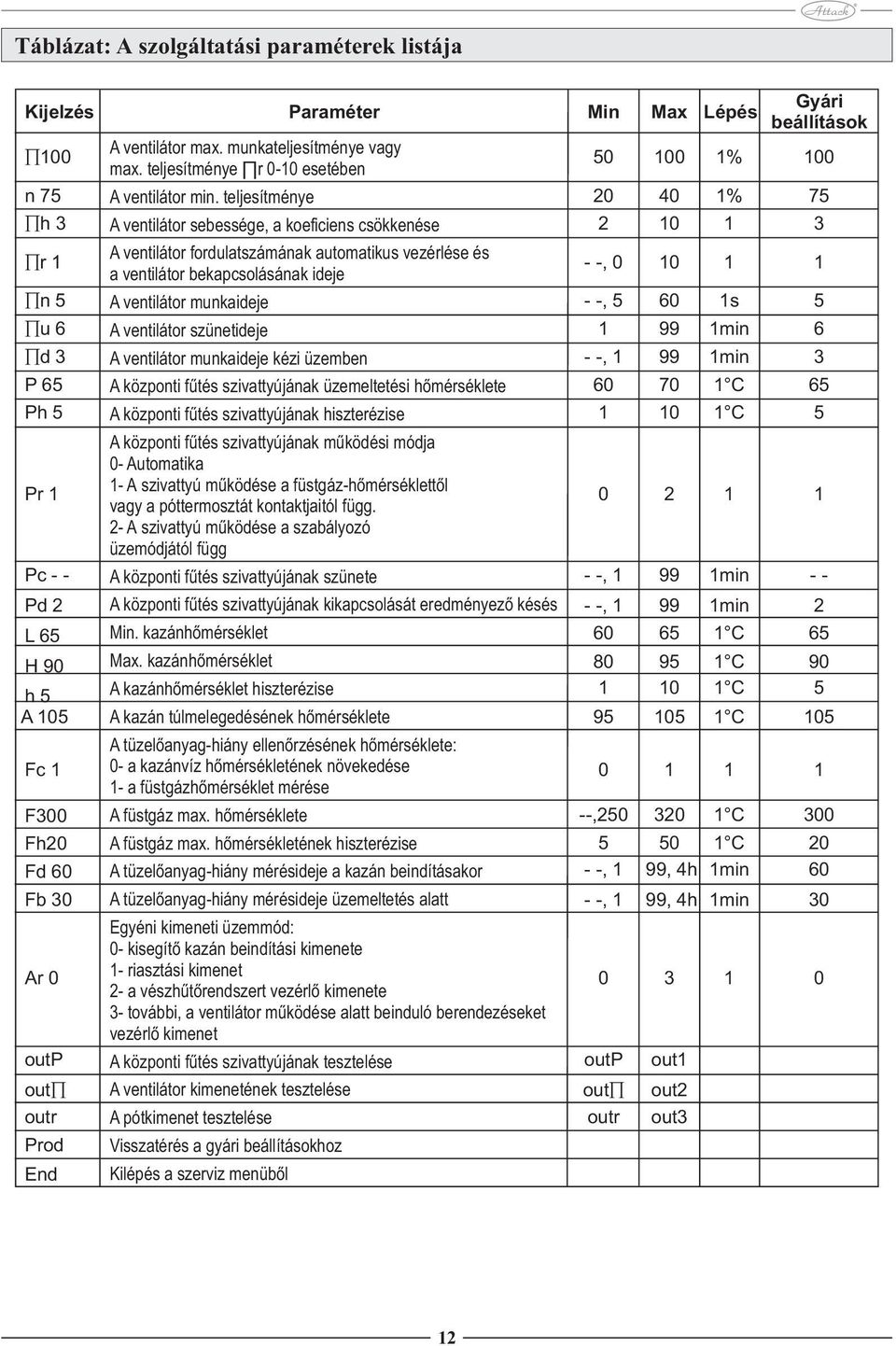

12 Táblázat: A szolgáltatási paraméterek listája Kijelzés Paraméter Min Max Lépés Gyári beállítások 100 A ventilátor max. munkateljesítménye vagy max. teljesítménye r 0-10 esetében % 100 n 75 A ventilátor min. teljesítménye % 75 h 3 A ventilátor sebessége, a koeficiens csökkenése r 1 A ventilátor fordulatszámának automatikus vezérlése és a ventilátor bekapcsolásának ideje - -, n 5 A ventilátor munkaideje - -, s 5 u 6 A ventilátor szünetideje min 6 d 3 A ventilátor munkaideje kézi üzemben - -, min 3 P 65 A központi fűtés szivattyújának üzemeltetési hőmérséklete C 65 Ph 5 A központi fűtés szivattyújának hiszterézise C 5 A központi fűtés szivattyújának működési módja 0- Automatika Pr 1 1- A szivattyú működése a füstgáz-hőmérséklettől vagy a póttermosztát kontaktjaitól függ A szivattyú működése a szabályozó üzemódjától függ Pc - - A központi fűtés szivattyújának szünete - -, min - - Pd 2 A központi fűtés szivattyújának kikapcsolását eredményező késés - -, min 2 L 65 Min. kazánhőmérséklet C 65 H 90 Max. kazánhőmérséklet C 90 h 5 A kazánhőmérséklet hiszterézise C 5 A 105 A kazán túlmelegedésének hőmérséklete C 105 A tüzelőanyag-hiány ellenőrzésének hőmérséklete: Fc 1 0- a kazánvíz hőmérsékletének növekedése 1- a füstgázhőmérséklet mérése F300 A füstgáz max. hőmérséklete --, C 300 Fh20 A füstgáz max. hőmérsékletének hiszterézise C 20 Fd 60 A tüzelőanyag-hiány mérésideje a kazán beindításakor - -, 1 99, 4h 1min 60 Fb 30 A tüzelőanyag-hiány mérésideje üzemeltetés alatt - -, 1 99, 4h 1min 30 Egyéni kimeneti üzemmód: 0- kisegítő kazán beindítási kimenete Ar 0 1- riasztási kimenet 2- a vészhűtőrendszert vezérlő kimenete további, a ventilátor működése alatt beinduló berendezéseket vezérlő kimenet outp A központi fűtés szivattyújának tesztelése outp out1 out A ventilátor kimenetének tesztelése out out2 outr A pótkimenet tesztelése outr out3 Prod End Visszatérés a gyári beállításokhoz Kilépés a szerviz menüből 12

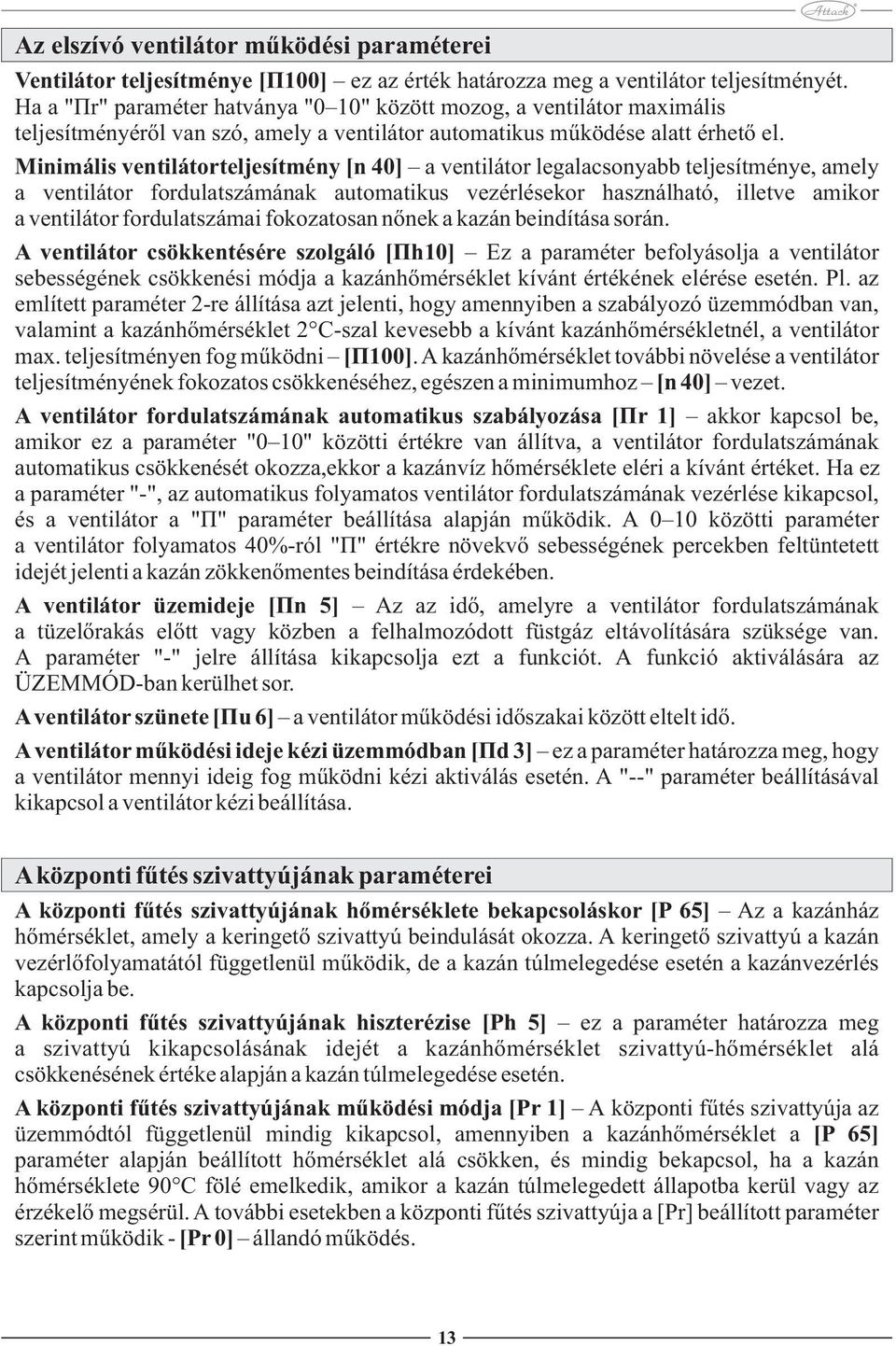

13 Az elszívó ventilátor működési paraméterei Ventilátor teljesítménye [Π100] ez az érték határozza meg a ventilátor teljesítményét. Ha a "Πr" paraméter hatványa "0 10" között mozog, a ventilátor maximális teljesítményéről van szó, amely a ventilátor automatikus működése alatt érhető el. Minimális ventilátorteljesítmény [n 40] a ventilátor legalacsonyabb teljesítménye, amely a ventilátor fordulatszámának automatikus vezérlésekor használható, illetve amikor a ventilátor fordulatszámai fokozatosan nőnek a kazán beindítása során. A ventilátor csökkentésére szolgáló [Πh10] Ez a paraméter befolyásolja a ventilátor sebességének csökkenési módja a kazánhőmérséklet kívánt értékének elérése esetén. Pl. az említett paraméter 2-re állítása azt jelenti, hogy amennyiben a szabályozó üzemmódban van, valamint a kazánhőmérséklet 2 C-szal kevesebb a kívánt kazánhőmérsékletnél, a ventilátor max. teljesítményen fog működni [Π100]. A kazánhőmérséklet további növelése a ventilátor teljesítményének fokozatos csökkenéséhez, egészen a minimumhoz [n 40] vezet. A ventilátor fordulatszámának automatikus szabályozása [Πr 1] akkor kapcsol be, amikor ez a paraméter "0 10" közötti értékre van állítva, a ventilátor fordulatszámának automatikus csökkenését okozza,ekkor a kazánvíz hőmérséklete eléri a kívánt értéket. Ha ez a paraméter "-", az automatikus folyamatos ventilátor fordulatszámának vezérlése kikapcsol, és a ventilátor a "Π" paraméter beállítása alapján működik. A 0 10 közötti paraméter a ventilátor folyamatos 40%-ról "Π" értékre növekvő sebességének percekben feltüntetett idejét jelenti a kazán zökkenőmentes beindítása érdekében. A ventilátor üzemideje [Πn 5] Az az idő, amelyre a ventilátor fordulatszámának a tüzelőrakás előtt vagy közben a felhalmozódott füstgáz eltávolítására szüksége van. A paraméter "-" jelre állítása kikapcsolja ezt a funkciót. A funkció aktiválására az ÜZEMMÓD-ban kerülhet sor. A ventilátor szünete [Πu 6] a ventilátor működési időszakai között eltelt idő. A ventilátor működési ideje kézi üzemmódban [Πd 3] ez a paraméter határozza meg, hogy a ventilátor mennyi ideig fog működni kézi aktiválás esetén. A "--" paraméter beállításával kikapcsol a ventilátor kézi beállítása. A központi fűtés szivattyújának paraméterei A központi fűtés szivattyújának hőmérséklete bekapcsoláskor [P 65] Az a kazánház hőmérséklet, amely a keringető szivattyú beindulását okozza. A keringető szivattyú a kazán vezérlőfolyamatától függetlenül működik, de a kazán túlmelegedése esetén a kazánvezérlés kapcsolja be. A központi fűtés szivattyújának hiszterézise [Ph 5] ez a paraméter határozza meg a szivattyú kikapcsolásának idejét a kazánhőmérséklet szivattyú-hőmérséklet alá csökkenésének értéke alapján a kazán túlmelegedése esetén. A központi fűtés szivattyújának működési módja [Pr 1] A központi fűtés szivattyúja az üzemmódtól függetlenül mindig kikapcsol, amennyiben a kazánhőmérséklet a [P 65] paraméter alapján beállított hőmérséklet alá csökken, és mindig bekapcsol, ha a kazán hőmérséklete 90 C fölé emelkedik, amikor a kazán túlmelegedett állapotba kerül vagy az érzékelő megsérül. A további esetekben a központi fűtés szivattyúja a [Pr] beállított paraméter szerint működik - [Pr 0] állandó működés. 13

14 - [Pr 1] mód A szivattyú működése a póttermosztát üzemmódjától függ. Az [Fc 0] módban bekapcsol a keringető szivattyú. Ha a szobahőmérséklet alacsony, ha a póttermosztát bilincsei rövidre vannak csavarva vagy a szobahőmérséklet alacsonyabb, mint a póttermosztát gombja segítségével beállított érték, a keringető szivattyú kikapcsol, ha a szobahőmérséklet eléri a kívánt hőmérsékletet. A keringető szivattyú bekapcsol az [Fc 1] módban, ha a mért füstgázhőmérséklet magasabb, mint a póttermosztát gombja segítségével beállított érték. A keringető szivattyú a füstgáz kívánt hőmérsékletének csökkenése esetén kikapcsol. - [Pr 2] mód Ebben a módban a központi fűtés szivattyúja csak akkor kapcsol be, ha a szabályozó üzemeltetési módban van. A központi fűtés szünetideje [Pc - - ] Ha a kazánhőmérséklet túllépi a [P 65] paraméterrel beállított hőmérsékletet, és ha az üzemmód nem teszi lehetővé a szivattyú beindítását (pl. ha a póttermosztát kontaktjainak szétkapcsolására vagy a ventilátor leállítására kerül sor), bekapcsolhatjuk a szivattyút 30 msp-es időközönként, hogy a víz szivattyúzása minidg megvalósuljon a fűtőrendszerben. Ez a paraméter állítja be a percekben mért szünet idejét a szivattyú működésének ciklusai között. A "--" paraméter beállítása kikapcsolja ezt a funkciót. A központi fűtés szivattyújának megkésett kikapcsolása [Pd 2] A szivattyú túl korai kikapcsolása a kazánhőmérséklet növekedését, következésképpen a kazán túlmelegedését okozza. Ez a paraméter lehetővé teszi a központi fűtés szivattyújának a megkésett kikapcsolás beállítását. A "--" paraméter beállítása azt jelenti, hogy a szivattyú nem megkésve kapcsol ki. A kazánhőmérséklet üzemi hőmérsékletének beállítása Min. kazánhőmérséklet [L 65] min. hőmérséklet, amely a termosztát elfordításával állítható be. Max. kazánhőmérséklet [H 90] max. hőmérséklet, amely a termosztát elfordításával állítható be. A kazánhőmérséklet hiszterézise [h 5] Ez a paraméter határozza meg a kazánvízhőmérséklet csökkenésének értékét a fordító termosztáttal beállított érték alatt az elszívó ventilátor bekapcsolása érdekében. Túlmelegedés elleni védelem Kazántúlmelegedés hőfoka [A105] határérték, amelynek túllépése az elszívó ventilátor kikapcsolásához vezet, valamint bekapcsolja a keringető szivattyút a kazán túlmelegedésének megakadályozása érdekében. A túlmelegedési üzemmódot a kazán túlmelegedését jelző lámpa, illetve a [E 2] hiba képernyőn való megjelenítésével. A hiba a STOP gomb megnyomásával kapcsolható ki. Az elszívó ventilátor kikapcsolásával a kazántermosztát érzékelőjének károsodása esetén is sor kerül. Ez a kijelzőn [E 1] hibaként jelenik meg. Biztonsági termosztát A szabályozó további túlmelegedés elleni védelemmel is rendelkezik, amely nem függ a processzortól. 105 C fölötti hőmérsékletnövekedés esetén a keringető szivattyú bekapcsolásával beindul a ventilátor kikapcsolásának folyamata. A ventilátor és a szivattyú ismét részt vesznek az ellenőrző folyamatban, amikor a hőmérséklet eléri a 89 C-ot. A biztonsági termosztát lehetővé teszi a kazán pontosabb vezérlését, valamint csökkenti a túlmelegedés lehetőségét. 14

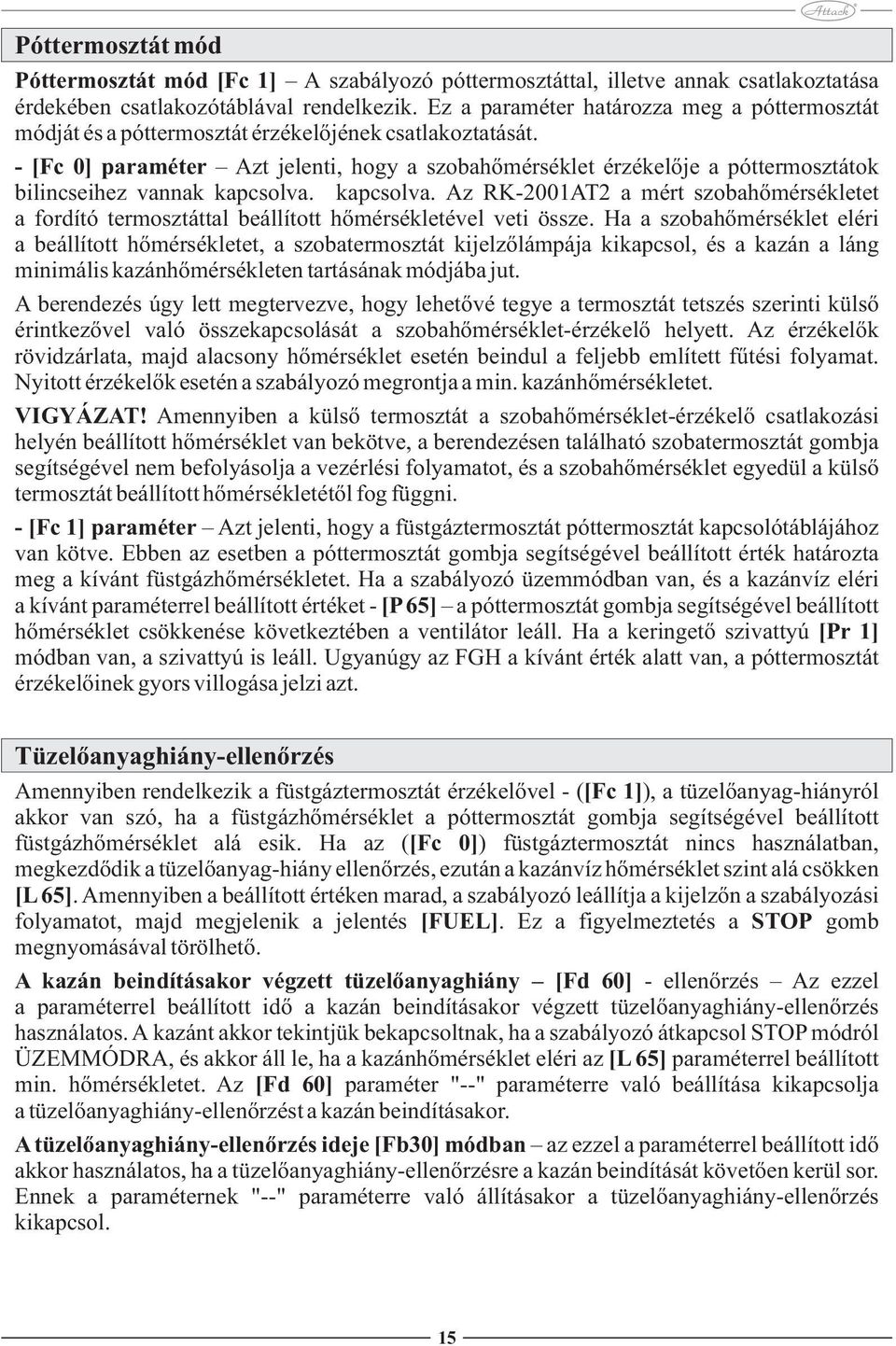

15 Póttermosztát mód Póttermosztát mód [Fc 1] A szabályozó póttermosztáttal, illetve annak csatlakoztatása érdekében csatlakozótáblával rendelkezik. Ez a paraméter határozza meg a póttermosztát módját és a póttermosztát érzékelőjének csatlakoztatását. - [Fc 0] paraméter Azt jelenti, hogy a szobahőmérséklet érzékelője a póttermosztátok bilincseihez vannak kapcsolva. kapcsolva. Az RK-2001AT2 a mért szobahőmérsékletet a fordító termosztáttal beállított hőmérsékletével veti össze. Ha a szobahőmérséklet eléri a beállított hőmérsékletet, a szobatermosztát kijelzőlámpája kikapcsol, és a kazán a láng minimális kazánhőmérsékleten tartásának módjába jut. A berendezés úgy lett megtervezve, hogy lehetővé tegye a termosztát tetszés szerinti külső érintkezővel való összekapcsolását a szobahőmérséklet-érzékelő helyett. Az érzékelők rövidzárlata, majd alacsony hőmérséklet esetén beindul a feljebb említett fűtési folyamat. Nyitott érzékelők esetén a szabályozó megrontja a min. kazánhőmérsékletet. VIGYÁZAT! Amennyiben a külső termosztát a szobahőmérséklet-érzékelő csatlakozási helyén beállított hőmérséklet van bekötve, a berendezésen található szobatermosztát gombja segítségével nem befolyásolja a vezérlési folyamatot, és a szobahőmérséklet egyedül a külső termosztát beállított hőmérsékletétől fog függni. - [Fc 1] paraméter Azt jelenti, hogy a füstgáztermosztát póttermosztát kapcsolótáblájához van kötve. Ebben az esetben a póttermosztát gombja segítségével beállított érték határozta meg a kívánt füstgázhőmérsékletet. Ha a szabályozó üzemmódban van, és a kazánvíz eléri a kívánt paraméterrel beállított értéket - [P 65] a póttermosztát gombja segítségével beállított hőmérséklet csökkenése következtében a ventilátor leáll. Ha a keringető szivattyú [Pr 1] módban van, a szivattyú is leáll. Ugyanúgy az FGH a kívánt érték alatt van, a póttermosztát érzékelőinek gyors villogása jelzi azt. Tüzelőanyaghiány-ellenőrzés Amennyiben rendelkezik a füstgáztermosztát érzékelővel - ([Fc 1]), a tüzelőanyag-hiányról akkor van szó, ha a füstgázhőmérséklet a póttermosztát gombja segítségével beállított füstgázhőmérséklet alá esik. Ha az ([Fc 0]) füstgáztermosztát nincs használatban, megkezdődik a tüzelőanyag-hiány ellenőrzés, ezután a kazánvíz hőmérséklet szint alá csökken [L 65]. Amennyiben a beállított értéken marad, a szabályozó leállítja a kijelzőn a szabályozási folyamatot, majd megjelenik a jelentés [FUEL]. Ez a figyelmeztetés a STOP gomb megnyomásával törölhető. A kazán beindításakor végzett tüzelőanyaghiány [Fd 60] - ellenőrzés Az ezzel a paraméterrel beállított idő a kazán beindításakor végzett tüzelőanyaghiány-ellenőrzés használatos. A kazánt akkor tekintjük bekapcsoltnak, ha a szabályozó átkapcsol STOP módról ÜZEMMÓDRA, és akkor áll le, ha a kazánhőmérséklet eléri az [L 65] paraméterrel beállított min. hőmérsékletet. Az [Fd 60] paraméter "--" paraméterre való beállítása kikapcsolja a tüzelőanyaghiány-ellenőrzést a kazán beindításakor. A tüzelőanyaghiány-ellenőrzés ideje [Fb30] módban az ezzel a paraméterrel beállított idő akkor használatos, ha a tüzelőanyaghiány-ellenőrzésre a kazán beindítását követően kerül sor. Ennek a paraméternek "--" paraméterre való állításakor a tüzelőanyaghiány-ellenőrzés kikapcsol. 15

16 Pótkimenet Pótkimenet mód [Ar 0] a szabályozó többfunkciós kimenettel rendelkezik, amely a következő üzemmódok egyikében képes működni: - [Ar 0] mód vezérelhet olajkazánt vagy gázkazánt, amely a fűtőrendszerben található. A szabályozó főkapcsolóval történő bekapcsolásával a kisegítő kazán kikapcsol, majd miután a szilárdtüzelésű kazán tüzelőanyaga elfogy, újra bekapcsol. Ez a funkció olyan fűtőrendszerek esetében hasznos, amelyek esetében a tüzelési költségek csökkentése érdekében szilárdtüzelésű kazán használatos. Ezután a tüzelőanyag-hiányra vonatkozó riasztás a STOP gomb megnyomásával lesz törölhető, és a szabályozó ismét működik. - [Ar 1] mód A kimenet vezérelheti a következő riasztást jelző rendszert. A kazánhőmérséklet értékelőjének meghibásodása, túlmelegedése vagy a tüzelőanyag-hiány beindítja a következő riasztást. - [Ar 2] mód A kimenet vezérelheti a kazán vészhelyzeti hűtőrendszerét (pl. szivattyú). Ebben az üzemmódban egy másik kimenet is be van kapcsolva a kazán túlmelegedése vagy a kazánhőmérséklet érzékelőjének hibariasztása esetén. - [Ar 3] mód A kimenet vezérelheti a toló ventilátorral együttműködő berendezéseket. VIGYÁZAT A berendezéseket a következő kimenetre lenne szükséges csatlakoztatni, az UM-1 modul segítségével (nem része az árunak). Az UM-1 modul csatlakoztatása az 1. ábrán található. A szabályozó kimeneteleinek ellenőrzése A szabályozó ellenőrzésének megkönnyebbítése érdekében ellenőrizhetők a kimeneti körök, amelyek a ventilátort és a szivattyút, illetve a kisegítő kazánt vezérlik. A kijelzőn található [outp] paraméter kiválasztásával és az OK gomb megnyomásával bekapcsolható a keringető szivattyú. Az [outπ] kiválasztásával, majd az OK gomb megnyomásával bekapcsolhatja a ventilátort, valamint az [outr] kiválasztásával, majd az OK gomb megnyomásával elindítható a kisegítő kazán, a riasztást jelző rendszer vagy a szervo-motor keverőventil. (amennyiben a másik modul csatlakoztatva van) Gyári beállítások A szabályozó a standard gyári beállítás, visszaállítás lehetőségét is kínálja. Erre a szerviz módban a [Prod] paraméter kiválasztásával, az OK gomb megnyomásával kerül sor. A funkció aktiválása után a berendezés minden gyári beállításokra vonatkozó paramétert is beállít. Kilépés a szerviz menüből Az [End] kiválasztásával és az OK gomb megnyomásával kiléphet a szerviz menüből. A berendezés is befejezi a szerviz módot, amennyiben 1 perc alatt nem kerül sor gomb megnyomására. Hibajelentések A kazánszabályozó folyamatosan ellenőrzi a belső rendszerek és a kazán érzékelő hőmérsékletének hibátlan működését. Ha hibát talál, a szabályozó kikapcsolja a füstgáz ventilátort és a központi fűtés szivattyúját, ezzel pedig egyidősen a hibajelzés megjelenik a képernyőn. Hiba esetén fontos, hogy lekapcsoljuk a kazán főkapcsolóját. 16

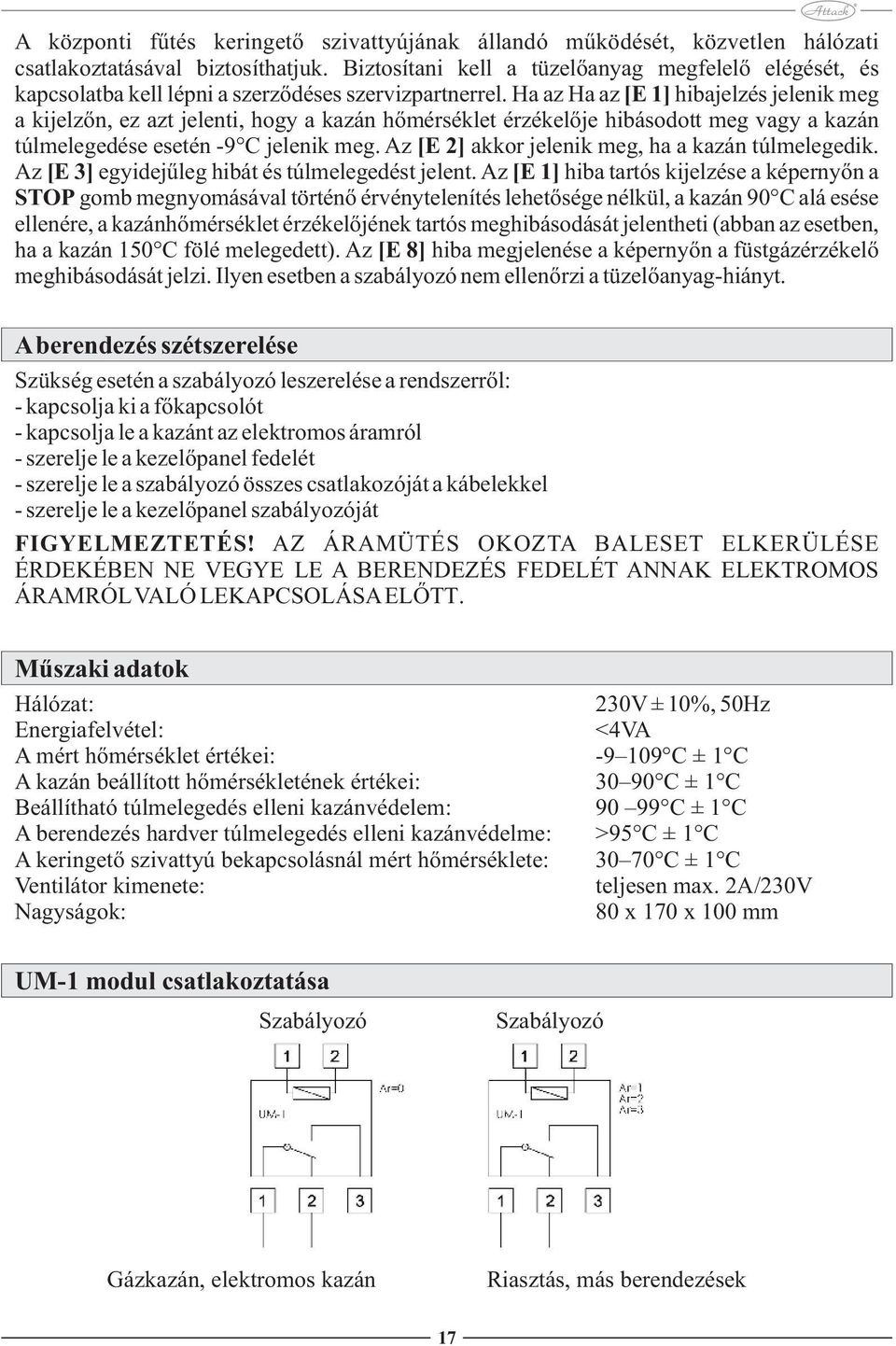

17 A központi fűtés keringető szivattyújának állandó működését, közvetlen hálózati csatlakoztatásával biztosíthatjuk. Biztosítani kell a tüzelőanyag megfelelő elégését, és kapcsolatba kell lépni a szerződéses szervizpartnerrel. Ha az Ha az [E 1] hibajelzés jelenik meg a kijelzőn, ez azt jelenti, hogy a kazán hőmérséklet érzékelője hibásodott meg vagy a kazán túlmelegedése esetén -9 C jelenik meg. Az [E 2] akkor jelenik meg, ha a kazán túlmelegedik. Az [E 3] egyidejűleg hibát és túlmelegedést jelent. Az [E 1] hiba tartós kijelzése a képernyőn a STOP gomb megnyomásával történő érvénytelenítés lehetősége nélkül, a kazán 90 C alá esése ellenére, a kazánhőmérséklet érzékelőjének tartós meghibásodását jelentheti (abban az esetben, ha a kazán 150 C fölé melegedett). Az [E 8] hiba megjelenése a képernyőn a füstgázérzékelő meghibásodását jelzi. Ilyen esetben a szabályozó nem ellenőrzi a tüzelőanyag-hiányt. A berendezés szétszerelése Szükség esetén a szabályozó leszerelése a rendszerről: - kapcsolja ki a főkapcsolót - kapcsolja le a kazánt az elektromos áramról - szerelje le a kezelőpanel fedelét - szerelje le a szabályozó összes csatlakozóját a kábelekkel - szerelje le a kezelőpanel szabályozóját FIGYELMEZTETÉS! AZ ÁRAMÜTÉS OKOZTA BALESET ELKERÜLÉSE ÉRDEKÉBEN NE VEGYE LE A BERENDEZÉS FEDELÉT ANNAK ELEKTROMOS ÁRAMRÓL VALÓ LEKAPCSOLÁSA ELŐTT. Műszaki adatok Hálózat: 230V ± 10%, 50Hz Energiafelvétel: <4VA A mért hőmérséklet értékei: C ± 1 C A kazán beállított hőmérsékletének értékei: C ± 1 C Beállítható túlmelegedés elleni kazánvédelem: C ± 1 C A berendezés hardver túlmelegedés elleni kazánvédelme: >95 C ± 1 C A keringető szivattyú bekapcsolásnál mért hőmérséklete: C ± 1 C Ventilátor kimenete: teljesen max. 2A/230V Nagyságok: 80 x 170 x 100 mm UM-1 modul csatlakoztatása Szabályozó Szabályozó Gázkazán, elektromos kazán Riasztás, más berendezések 17

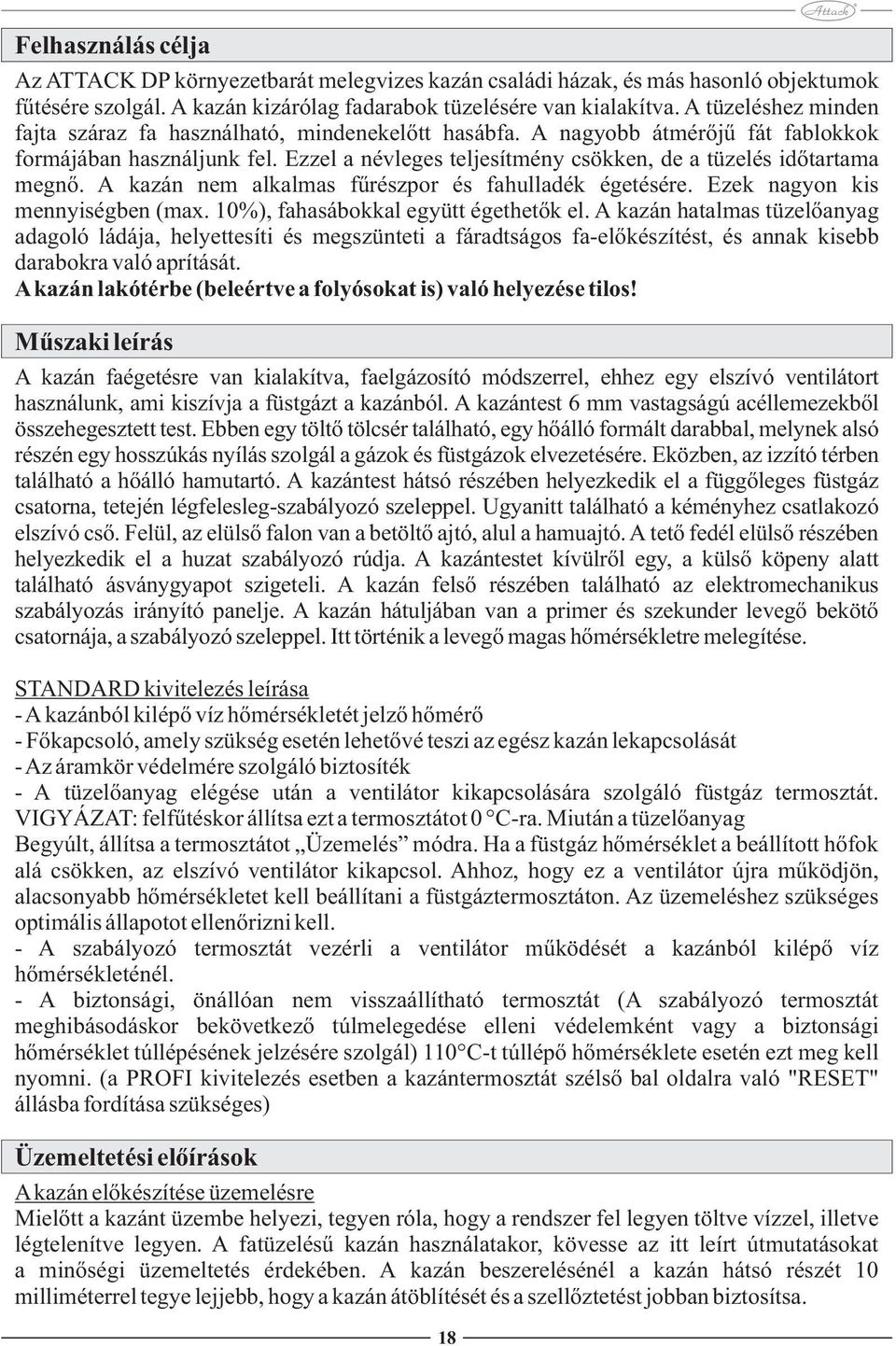

18 Felhasználás célja Az ATTACK DP környezetbarát melegvizes kazán családi házak, és más hasonló objektumok fűtésére szolgál. A kazán kizárólag fadarabok tüzelésére van kialakítva. A tüzeléshez minden fajta száraz fa használható, mindenekelőtt hasábfa. A nagyobb átmérőjű fát fablokkok formájában használjunk fel. Ezzel a névleges teljesítmény csökken, de a tüzelés időtartama megnő. A kazán nem alkalmas fűrészpor és fahulladék égetésére. Ezek nagyon kis mennyiségben (max. 10%), fahasábokkal együtt égethetők el. A kazán hatalmas tüzelőanyag adagoló ládája, helyettesíti és megszünteti a fáradtságos fa-előkészítést, és annak kisebb darabokra való aprítását. A kazán lakótérbe (beleértve a folyósokat is) való helyezése tilos! Műszaki leírás A kazán faégetésre van kialakítva, faelgázosító módszerrel, ehhez egy elszívó ventilátort használunk, ami kiszívja a füstgázt a kazánból. A kazántest 6 mm vastagságú acéllemezekből összehegesztett test. Ebben egy töltő tölcsér található, egy hőálló formált darabbal, melynek alsó részén egy hosszúkás nyílás szolgál a gázok és füstgázok elvezetésére. Eközben, az izzító térben található a hőálló hamutartó. A kazántest hátsó részében helyezkedik el a függőleges füstgáz csatorna, tetején légfelesleg-szabályozó szeleppel. Ugyanitt található a kéményhez csatlakozó elszívó cső. Felül, az elülső falon van a betöltő ajtó, alul a hamuajtó. A tető fedél elülső részében helyezkedik el a huzat szabályozó rúdja. A kazántestet kívülről egy, a külső köpeny alatt található ásványgyapot szigeteli. A kazán felső részében található az elektromechanikus szabályozás irányító panelje. A kazán hátuljában van a primer és szekunder levegő bekötő csatornája, a szabályozó szeleppel. Itt történik a levegő magas hőmérsékletre melegítése. STANDARD kivitelezés leírása - A kazánból kilépő víz hőmérsékletét jelző hőmérő - Főkapcsoló, amely szükség esetén lehetővé teszi az egész kazán lekapcsolását - Az áramkör védelmére szolgáló biztosíték - A tüzelőanyag elégése után a ventilátor kikapcsolására szolgáló füstgáz termosztát. VIGYÁZAT: felfűtéskor állítsa ezt a termosztátot 0 C-ra. Miután a tüzelőanyag Begyúlt, állítsa a termosztátot Üzemelés módra. Ha a füstgáz hőmérséklet a beállított hőfok alá csökken, az elszívó ventilátor kikapcsol. Ahhoz, hogy ez a ventilátor újra működjön, alacsonyabb hőmérsékletet kell beállítani a füstgáztermosztáton. Az üzemeléshez szükséges optimális állapotot ellenőrizni kell. - A szabályozó termosztát vezérli a ventilátor működését a kazánból kilépő víz hőmérsékleténél. - A biztonsági, önállóan nem visszaállítható termosztát (A szabályozó termosztát meghibásodáskor bekövetkező túlmelegedése elleni védelemként vagy a biztonsági hőmérséklet túllépésének jelzésére szolgál) 110 C-t túllépő hőmérséklete esetén ezt meg kell nyomni. (a PROFI kivitelezés esetben a kazántermosztát szélső bal oldalra való "RESET" állásba fordítása szükséges) Üzemeltetési előírások A kazán előkészítése üzemelésre Mielőtt a kazánt üzembe helyezi, tegyen róla, hogy a rendszer fel legyen töltve vízzel, illetve légtelenítve legyen. A fatüzelésű kazán használatakor, kövesse az itt leírt útmutatásokat a minőségi üzemeltetés érdekében. A kazán beszerelésénél a kazán hátsó részét 10 milliméterrel tegye lejjebb, hogy a kazán átöblítését és a szellőztetést jobban biztosítsa. 18

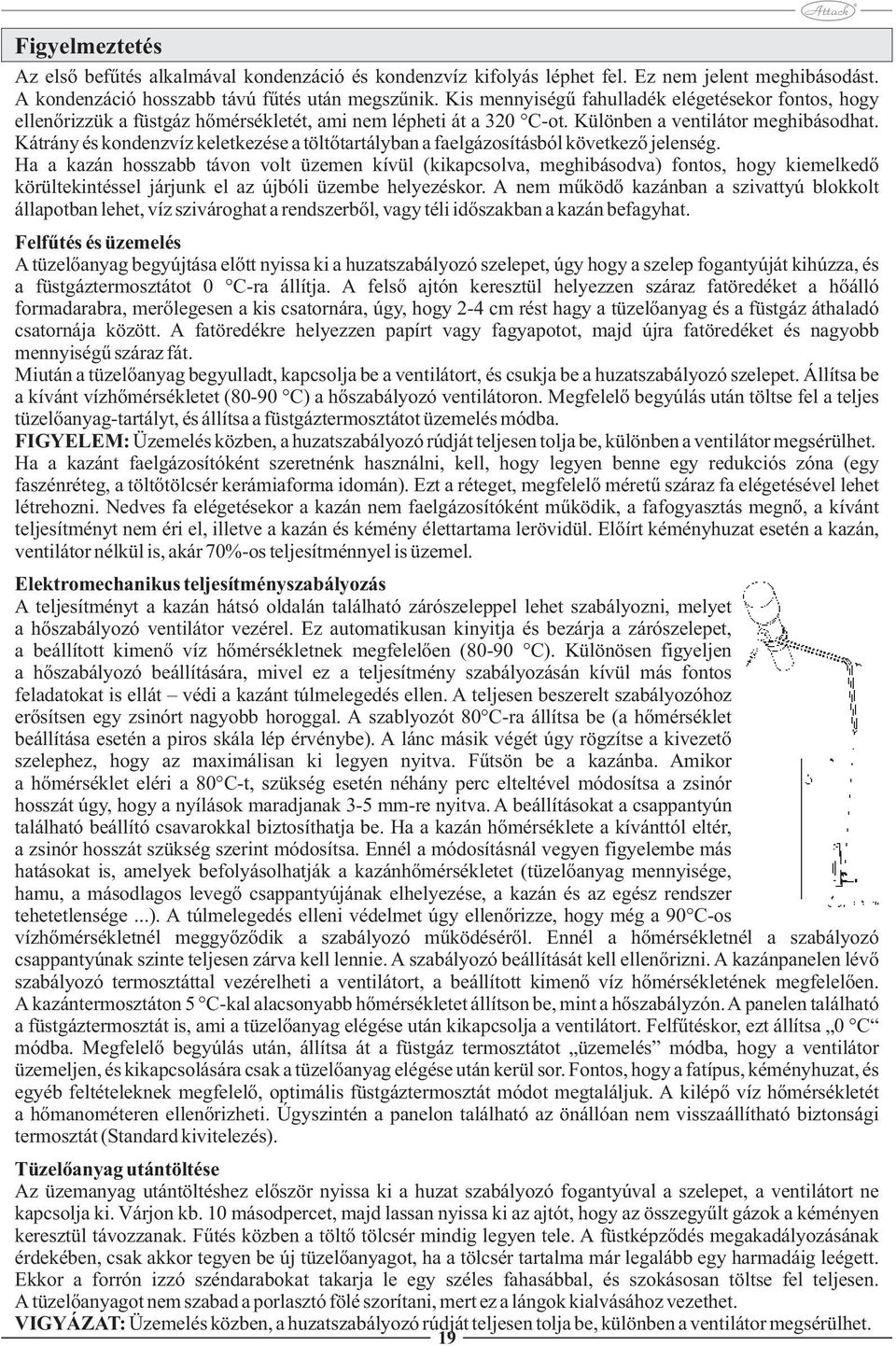

19 Figyelmeztetés Az első befűtés alkalmával kondenzáció és kondenzvíz kifolyás léphet fel. Ez nem jelent meghibásodást. A kondenzáció hosszabb távú fűtés után megszűnik. Kis mennyiségű fahulladék elégetésekor fontos, hogy ellenőrizzük a füstgáz hőmérsékletét, ami nem lépheti át a 320 C-ot. Különben a ventilátor meghibásodhat. Kátrány és kondenzvíz keletkezése a töltőtartályban a faelgázosításból következő jelenség. Ha a kazán hosszabb távon volt üzemen kívül (kikapcsolva, meghibásodva) fontos, hogy kiemelkedő körültekintéssel járjunk el az újbóli üzembe helyezéskor. A nem működő kazánban a szivattyú blokkolt állapotban lehet, víz szivároghat a rendszerből, vagy téli időszakban a kazán befagyhat. Felfűtés és üzemelés A tüzelőanyag begyújtása előtt nyissa ki a huzatszabályozó szelepet, úgy hogy a szelep fogantyúját kihúzza, és a füstgáztermosztátot 0 C-ra állítja. A felső ajtón keresztül helyezzen száraz fatöredéket a hőálló formadarabra, merőlegesen a kis csatornára, úgy, hogy 2-4 cm rést hagy a tüzelőanyag és a füstgáz áthaladó csatornája között. A fatöredékre helyezzen papírt vagy fagyapotot, majd újra fatöredéket és nagyobb mennyiségű száraz fát. Miután a tüzelőanyag begyulladt, kapcsolja be a ventilátort, és csukja be a huzatszabályozó szelepet. Állítsa be a kívánt vízhőmérsékletet (80-90 C) a hőszabályozó ventilátoron. Megfelelő begyúlás után töltse fel a teljes tüzelőanyag-tartályt, és állítsa a füstgáztermosztátot üzemelés módba. FIGYELEM: Üzemelés közben, a huzatszabályozó rúdját teljesen tolja be, különben a ventilátor megsérülhet. Ha a kazánt faelgázosítóként szeretnénk használni, kell, hogy legyen benne egy redukciós zóna (egy faszénréteg, a töltőtölcsér kerámiaforma idomán). Ezt a réteget, megfelelő méretű száraz fa elégetésével lehet létrehozni. Nedves fa elégetésekor a kazán nem faelgázosítóként működik, a fafogyasztás megnő, a kívánt teljesítményt nem éri el, illetve a kazán és kémény élettartama lerövidül. Előírt kéményhuzat esetén a kazán, ventilátor nélkül is, akár 70%-os teljesítménnyel is üzemel. Elektromechanikus teljesítményszabályozás A teljesítményt a kazán hátsó oldalán található zárószeleppel lehet szabályozni, melyet a hőszabályozó ventilátor vezérel. Ez automatikusan kinyitja és bezárja a zárószelepet, a beállított kimenő víz hőmérsékletnek megfelelően (80-90 C). Különösen figyeljen a hőszabályozó beállítására, mivel ez a teljesítmény szabályozásán kívül más fontos feladatokat is ellát védi a kazánt túlmelegedés ellen. A teljesen beszerelt szabályozóhoz erősítsen egy zsinórt nagyobb horoggal. A szablyozót 80 C-ra állítsa be (a hőmérséklet beállítása esetén a piros skála lép érvénybe). A lánc másik végét úgy rögzítse a kivezető szelephez, hogy az maximálisan ki legyen nyitva. Fűtsön be a kazánba. Amikor a hőmérséklet eléri a 80 C-t, szükség esetén néhány perc elteltével módosítsa a zsinór hosszát úgy, hogy a nyílások maradjanak 3-5 mm-re nyitva. A beállításokat a csappantyún található beállító csavarokkal biztosíthatja be. Ha a kazán hőmérséklete a kívánttól eltér, a zsinór hosszát szükség szerint módosítsa. Ennél a módosításnál vegyen figyelembe más hatásokat is, amelyek befolyásolhatják a kazánhőmérsékletet (tüzelőanyag mennyisége, hamu, a másodlagos levegő csappantyújának elhelyezése, a kazán és az egész rendszer tehetetlensége...). A túlmelegedés elleni védelmet úgy ellenőrizze, hogy még a 90 C-os vízhőmérsékletnél meggyőződik a szabályozó működéséről. Ennél a hőmérsékletnél a szabályozó csappantyúnak szinte teljesen zárva kell lennie. A szabályozó beállítását kell ellenőrizni. A kazánpanelen lévő szabályozó termosztáttal vezérelheti a ventilátort, a beállított kimenő víz hőmérsékletének megfelelően. A kazántermosztáton 5 C-kal alacsonyabb hőmérsékletet állítson be, mint a hőszabályzón. A panelen található a füstgáztermosztát is, ami a tüzelőanyag elégése után kikapcsolja a ventilátort. Felfűtéskor, ezt állítsa 0 C módba. Megfelelő begyúlás után, állítsa át a füstgáz termosztátot üzemelés módba, hogy a ventilátor üzemeljen, és kikapcsolására csak a tüzelőanyag elégése után kerül sor. Fontos, hogy a fatípus, kéményhuzat, és egyéb feltételeknek megfelelő, optimális füstgáztermosztát módot megtaláljuk. A kilépő víz hőmérsékletét a hőmanométeren ellenőrizheti. Úgyszintén a panelon található az önállóan nem visszaállítható biztonsági termosztát (Standard kivitelezés). Tüzelőanyag utántöltése Az üzemanyag utántöltéshez először nyissa ki a huzat szabályozó fogantyúval a szelepet, a ventilátort ne kapcsolja ki. Várjon kb. 10 másodpercet, majd lassan nyissa ki az ajtót, hogy az összegyűlt gázok a kéményen keresztül távozzanak. Fűtés közben a töltő tölcsér mindig legyen tele. A füstképződés megakadályozásának érdekében, csak akkor tegyen be új tüzelőanyagot, ha a tölcsér tartalma már legalább egy harmadáig leégett. Ekkor a forrón izzó széndarabokat takarja le egy széles fahasábbal, és szokásosan töltse fel teljesen. A tüzelőanyagot nem szabad a porlasztó fölé szorítani, mert ez a lángok kialvásához vezethet. VIGYÁZAT: Üzemelés közben, a huzatszabályozó rúdját teljesen tolja be, különben a ventilátor megsérülhet. 19

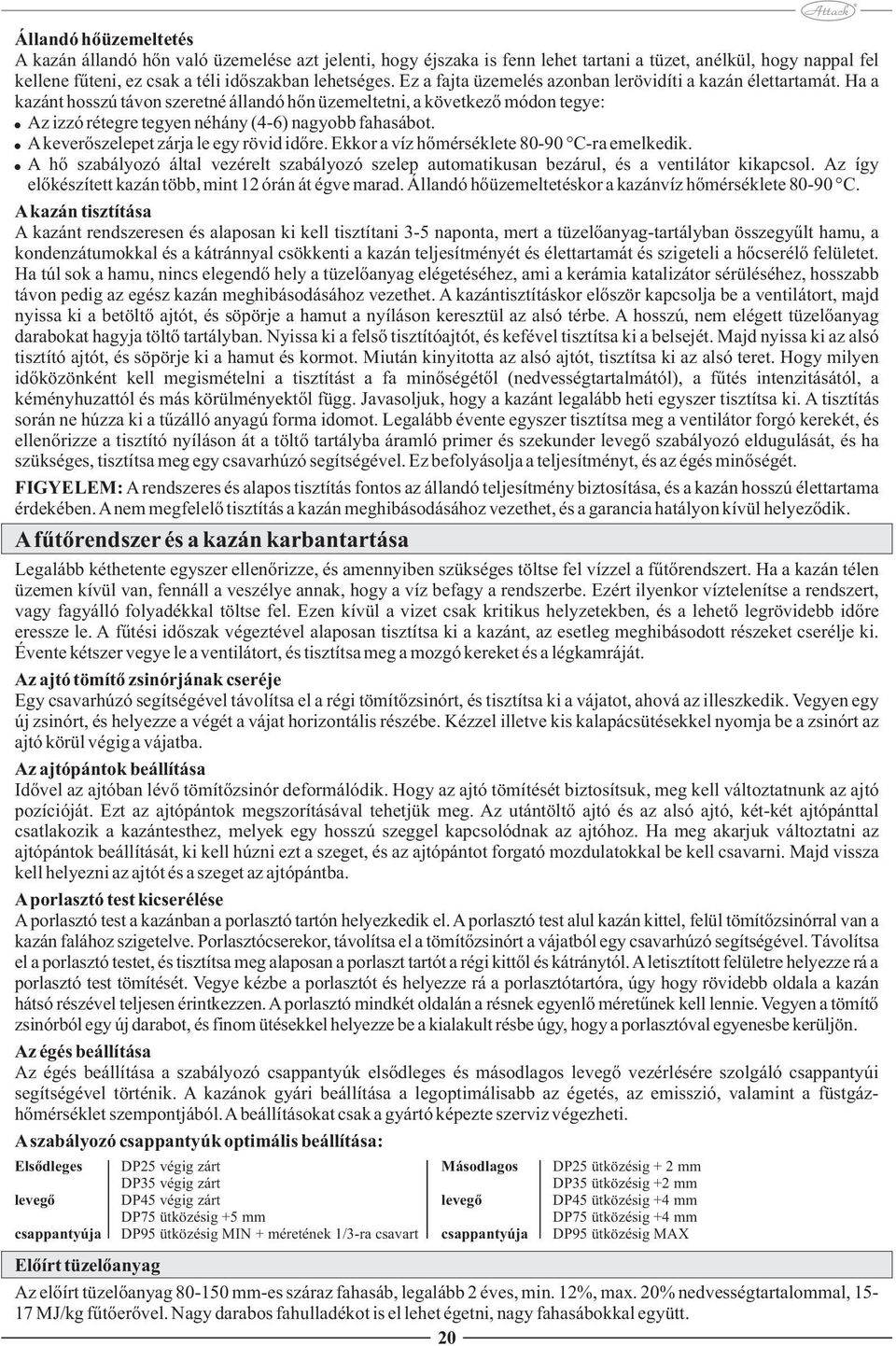

20 Állandó hőüzemeltetés A kazán állandó hőn való üzemelése azt jelenti, hogy éjszaka is fenn lehet tartani a tüzet, anélkül, hogy nappal fel kellene fűteni, ez csak a téli időszakban lehetséges. Ez a fajta üzemelés azonban lerövidíti a kazán élettartamát. Ha a kazánt hosszú távon szeretné állandó hőn üzemeltetni, a következő módon tegye: Az izzó rétegre tegyen néhány (4-6) nagyobb fahasábot. A keverőszelepet zárja le egy rövid időre. Ekkor a víz hőmérséklete C-ra emelkedik. A hő szabályozó által vezérelt szabályozó szelep automatikusan bezárul, és a ventilátor kikapcsol. Az így előkészített kazán több, mint 12 órán át égve marad. Állandó hőüzemeltetéskor a kazánvíz hőmérséklete C. A kazán tisztítása A kazánt rendszeresen és alaposan ki kell tisztítani 3-5 naponta, mert a tüzelőanyag-tartályban összegyűlt hamu, a kondenzátumokkal és a kátránnyal csökkenti a kazán teljesítményét és élettartamát és szigeteli a hőcserélő felületet. Ha túl sok a hamu, nincs elegendő hely a tüzelőanyag elégetéséhez, ami a kerámia katalizátor sérüléséhez, hosszabb távon pedig az egész kazán meghibásodásához vezethet. A kazántisztításkor először kapcsolja be a ventilátort, majd nyissa ki a betöltő ajtót, és söpörje a hamut a nyíláson keresztül az alsó térbe. A hosszú, nem elégett tüzelőanyag darabokat hagyja töltő tartályban. Nyissa ki a felső tisztítóajtót, és kefével tisztítsa ki a belsejét. Majd nyissa ki az alsó tisztító ajtót, és söpörje ki a hamut és kormot. Miután kinyitotta az alsó ajtót, tisztítsa ki az alsó teret. Hogy milyen időközönként kell megismételni a tisztítást a fa minőségétől (nedvességtartalmától), a fűtés intenzitásától, a kéményhuzattól és más körülményektől függ. Javasoljuk, hogy a kazánt legalább heti egyszer tisztítsa ki. A tisztítás során ne húzza ki a tűzálló anyagú forma idomot. Legalább évente egyszer tisztítsa meg a ventilátor forgó kerekét, és ellenőrizze a tisztító nyíláson át a töltő tartályba áramló primer és szekunder levegő szabályozó eldugulását, és ha szükséges, tisztítsa meg egy csavarhúzó segítségével. Ez befolyásolja a teljesítményt, és az égés minőségét. FIGYELEM: A rendszeres és alapos tisztítás fontos az állandó teljesítmény biztosítása, és a kazán hosszú élettartama érdekében. A nem megfelelő tisztítás a kazán meghibásodásához vezethet, és a garancia hatályon kívül helyeződik. A fűtőrendszer és a kazán karbantartása Legalább kéthetente egyszer ellenőrizze, és amennyiben szükséges töltse fel vízzel a fűtőrendszert. Ha a kazán télen üzemen kívül van, fennáll a veszélye annak, hogy a víz befagy a rendszerbe. Ezért ilyenkor víztelenítse a rendszert, vagy fagyálló folyadékkal töltse fel. Ezen kívül a vizet csak kritikus helyzetekben, és a lehető legrövidebb időre eressze le. A fűtési időszak végeztével alaposan tisztítsa ki a kazánt, az esetleg meghibásodott részeket cserélje ki. Évente kétszer vegye le a ventilátort, és tisztítsa meg a mozgó kereket és a légkamráját. Az ajtó tömítő zsinórjának cseréje Egy csavarhúzó segítségével távolítsa el a régi tömítőzsinórt, és tisztítsa ki a vájatot, ahová az illeszkedik. Vegyen egy új zsinórt, és helyezze a végét a vájat horizontális részébe. Kézzel illetve kis kalapácsütésekkel nyomja be a zsinórt az ajtó körül végig a vájatba. Az ajtópántok beállítása Idővel az ajtóban lévő tömítőzsinór deformálódik. Hogy az ajtó tömítését biztosítsuk, meg kell változtatnunk az ajtó pozícióját. Ezt az ajtópántok megszorításával tehetjük meg. Az utántöltő ajtó és az alsó ajtó, két-két ajtópánttal csatlakozik a kazántesthez, melyek egy hosszú szeggel kapcsolódnak az ajtóhoz. Ha meg akarjuk változtatni az ajtópántok beállítását, ki kell húzni ezt a szeget, és az ajtópántot forgató mozdulatokkal be kell csavarni. Majd vissza kell helyezni az ajtót és a szeget az ajtópántba. A porlasztó test kicserélése A porlasztó test a kazánban a porlasztó tartón helyezkedik el. A porlasztó test alul kazán kittel, felül tömítőzsinórral van a kazán falához szigetelve. Porlasztócserekor, távolítsa el a tömítőzsinórt a vájatból egy csavarhúzó segítségével. Távolítsa el a porlasztó testet, és tisztítsa meg alaposan a porlaszt tartót a régi kittől és kátránytól. A letisztított felületre helyezze rá a porlasztó test tömítését. Vegye kézbe a porlasztót és helyezze rá a porlasztótartóra, úgy hogy rövidebb oldala a kazán hátsó részével teljesen érintkezzen. A porlasztó mindkét oldalán a résnek egyenlő méretűnek kell lennie. Vegyen a tömítő zsinórból egy új darabot, és finom ütésekkel helyezze be a kialakult résbe úgy, hogy a porlasztóval egyenesbe kerüljön. Az égés beállítása Az égés beállítása a szabályozó csappantyúk elsődleges és másodlagos levegő vezérlésére szolgáló csappantyúi segítségével történik. A kazánok gyári beállítása a legoptimálisabb az égetés, az emisszió, valamint a füstgázhőmérséklet szempontjából. A beállításokat csak a gyártó képezte szerviz végezheti. A szabályozó csappantyúk optimális beállítása: Elsődleges levegő csappantyúja DP25 végig zárt DP35 végig zárt DP45 végig zárt DP75 ütközésig +5 mm DP95 ütközésig MIN + méretének 1/3-ra csavart Másodlagos levegő csappantyúja DP25 ütközésig + 2 mm DP35 ütközésig +2 mm DP45 ütközésig +4 mm DP75 ütközésig +4 mm DP95 ütközésig MAX Előírt tüzelőanyag Az előírt tüzelőanyag mm-es száraz fahasáb, legalább 2 éves, min. 12%, max. 20% nedvességtartalommal, MJ/kg fűtőerővel. Nagy darabos fahulladékot is el lehet égetni, nagy fahasábokkal együtt. 20

21 Megjegyzés A nagyobb keresztmetszetű fahasábokat ketté vagy négyfelé kell vágni (a névleges teljesítményen való kazánműködés érdekében). Kemény és puha fát is el lehet tüzelni. A fa legyen száraz! A kazán teljesítménye függ a fa nedvességtartalmától. A kazán teljesítménye és működése maximum 20 %-os nedvesség esetén garantált. A leggyakrabban használt fa típusok energia tartalma: Fa típusa Hőenergia 1kg kcal MJ kwh Lucfenyő Erdei fenyő Nyírfa Tölgyfa Bükkfa ,25 15,80 15,50 15,10 14,40 4,5 4,4 4,3 4,2 4,0 A kazán elhelyezése A kazán az STN szabvány értelmében, alapkörnyezetben való beszerelésre és működtetésre volt tervezve (AA5/AB5). A kazán beszerelésekor a lobbanékonyságtól függően be kell tartani a biztonsági távolságot a kazán és az alábbi lobbanékony anyagok között: B, C1 és C2 200 mm C3 400 mm olyan anyagok, amelyek lobbanékonyságának foka nem került felmutatásra a STN mm szabvány szerint. Példa az építkezési anyagok lobbanékonysági fokának csoportosítására: A lobbanékonysági fok, nem lobbanékonyak (tégla, építőelemek, csempe, malter, vakolat) B lobbanékonysági fok, részben lobbanékonyak (heraklith, lignos, bazaltgyapot, novodur) C1 lobbanékonysági fok, nehezen lobbanékonyak (lomblevelű fa (bükk, tölgy), furnérlemez, werzalit, kemény papír) C2 lobbanékonysági fok, közepesen lobbanékony (tűlevelő fa (erdei fenyő, lucfenyő), faforgács, solodur) C3 lobbanékonysági fok,könnyen lobbanékony (deszka, polyuretán, PVC, molitan) Az árnyékoló lemeznek vagy a védőburkolatnak (fedett tárgyon) legalább 300mm-rel túl kell lépnie a kazán körvonalának méretét. Az árnyékoló lemezzel vagy a védőburkolattal a további lobbanékony anyagból készült tárgyakat is óvatosan kell raktározni, amelyek a kazán közelében vannak, ha nem lehet betartani a biztonsági távolságot. Amennyiben a kazán lobbanékony anyagból készült padlón áll, hőálló, hőszigetelt alátéttel kell rendelkeznie, amely legalább 100mm-rel meghaladja az alaprajz méretét a rakodó ajtó és a hamuajtó oldalán. Nem lobbanékony, hőszigetelő alátétként mindegyik A lobbanékonysági fokkal rendelkező anyag használható. A kazán a kazánházban elhelyezhető úgy, hogy a kazán előtt legalább 1 m távolság, az oldalsó és a hátsó falak előtt pedig 0,5m maradjon. A kazán fölött szükségszerű legalább 1m távolságot hagyni. Ez a tér az alapüzemeltetéshez, a karbantartáshoz, az esetleges kazán szervizeléshez szükséges. A kazán lakótérben való elhelyezése (beleértve a folyosókat) nem megengedett. Az égési levegő kazánházba vezetésére szolgáló nyílás keresztmetszetének méretét a kazánteljesítménytől 2 függően min. 200 cm nagyságúnak javasoljuk. VIGYÁZAT! A kazánra vagy a biztonságitól kisebb távolságra tilos lobbanékony anyagokból készült tárgyakat helyezni. Abban az esetben, ha fennáll a tűz keletkezésének vagy robbanásának a veszélye (pl. festékanyagok, ragasztók stb. használata során) ki kell kapcsolni a kazánt. 21
