1 W E L C O M E 3 B E T E G H Í V Ó R E N D S Z E R

2 Welcome beteghívó rendszer leírás

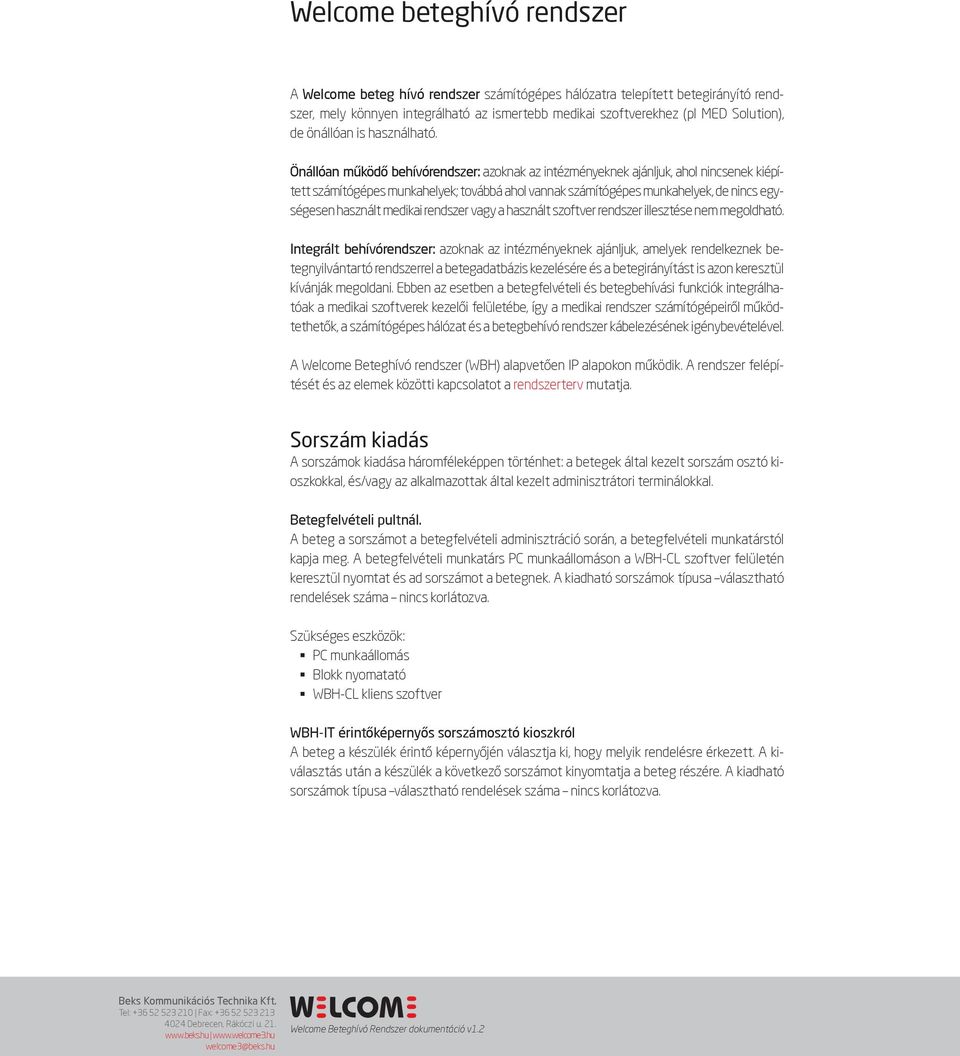

3 Welcome beteghívó rendszer A Welcome beteg hívó rendszer számítógépes hálózatra telepített betegirányító rendszer, mely könnyen integrálható az ismertebb medikai szoftverekhez (pl MED Solution), de önállóan is használható. Önállóan működő behívórendszer: azoknak az intézményeknek ajánljuk, ahol nincsenek kiépített számítógépes munkahelyek; továbbá ahol vannak számítógépes munkahelyek, de nincs egységesen használt medikai rendszer vagy a használt szoftver rendszer illesztése nem megoldható. Integrált behívórendszer: azoknak az intézményeknek ajánljuk, amelyek rendelkeznek betegnyilvántartó rendszerrel a betegadatbázis kezelésére és a betegirányítást is azon keresztül kívánják megoldani. Ebben az esetben a betegfelvételi és betegbehívási funkciók integrálhatóak a medikai szoftverek kezelői felületébe, így a medikai rendszer számítógépeiről működtethetők, a számítógépes hálózat és a betegbehívó rendszer kábelezésének igénybevételével. A Welcome Beteghívó rendszer (WBH) alapvetően IP alapokon működik. A rendszer felépítését és az elemek közötti kapcsolatot a rendszerterv mutatja. Sorszám kiadás A sorszámok kiadása háromféleképpen történhet: a betegek által kezelt sorszám osztó kioszkokkal, és/vagy az alkalmazottak által kezelt adminisztrátori terminálokkal. Betegfelvételi pultnál. A beteg a sorszámot a betegfelvételi adminisztráció során, a betegfelvételi munkatárstól kapja meg. A betegfelvételi munkatárs PC munkaállomáson a WBH-CL szoftver felületén keresztül nyomtat és ad sorszámot a betegnek. A kiadható sorszámok típusa választható rendelések száma nincs korlátozva. Szükséges eszközök: PC munkaállomás Blokk nyomatató WBH-CL kliens szoftver WBH-IT érintőképernyős sorszámosztó kioszkról A beteg a készülék érintő képernyőjén választja ki, hogy melyik rendelésre érkezett. A kiválasztás után a készülék a következő sorszámot kinyomtatja a beteg részére. A kiadható sorszámok típusa választható rendelések száma nincs korlátozva.

4 WBH-PB 8 nyomógombos sorszámosztó kioszkról A beteg a készüléken feliratozott rendelések mellett található nyomógomb megnyomásával választja ki, hogy melyik rendelésre érkezett. A feliratok vakok és gyengén látók részére Braille- írással is kiegészíthetőek. A kiválasztás után a készülék a következő sorszámot kinyomtatja a beteg részére. A kiadható sorszámok típusa választható rendelések száma maximum 8 féle lehet. A Welcome beteghívó rendszerben legalább egy sorszámkiosztónak lennie kell, ez a fentiek közül bármelyik lehet. (Természetesen egy rendszeren belül több sorszámkiadó használata is lehetséges, a fenti három típus bármilyen kombinációjában, maximális számuk nincs korlátozva. A sorszámok kiadását a WBH-C központi vezérlő hangolja össze.) A PC munkaállomásnak, WBH-IT Sorszámkiosztó terminálnak és a WBH-PB Nyomógombos sorszámkiosztónak az informatikai hálózaton keresztül csatlakozni kell a WBH-C központi vezérlőhöz. A sorszámot a beteg mindkét esetben hőpapírra nyomtatott formában kapja kézhez. Betegbehívás A sorszám birtokában a beteg a megfelelő rendelő előtt várakozik. Az intézmény dolgozói a számítógépes kliens alkalmazás használatával hívják be a betegeket. Sorszámkijelzés Az adott rendelő/helyiség ajtaja fölé felszerelt rendelőkijelző mutatja a sorra kerülő beteg hívószámát. A rendelőkijelzőnek gong hangjelzés kiadására is képes változata is van (beépített hangszóróval nem rendelkezik, külső 8 Ω, 5W terhelhetőségű álmennyezeti vagy fali hangszórót kell hozzá csatlakoztatni). A WBH-C központi vezérlőben beállítható, hogy melyik kijelzőn melyik rendelő sorszámkijelzése jelenjen meg (célszerű az adott rendelő ajtaja fölé kitelepíteni), és hogy melyik hangszórón mely rendelők hangjelzései kerüljenek kijelzésre. A WBH rendszerben telepíthető ajtókijelzők száma nincs korlátozva. Az intézmény várótermeiben/folyosóin beteghívó teremkijelzők is elhelyezhetők, melyeken a kijelző közelében lévő rendelők számát/azonosítóját és a behívott beteg sorszámát jelenítjük meg. A WBH-C központi vezérlőben beállítható, hogy melyik kijelzőn melyik rendelő sorszámai kerüljenek kijelzésre. Két különböző típust készítünk, 32 és 19 -os méretben. A 32 teremkijelző támogatja a HD felbontást. A kijelző megosztható, a képernyő egyik felén a beteg behívással kapcsolatos információk (4 rendelő hívószáma) jelezhetők ki. A képernyő másik részén az üzemeltető által feltöltött médiaanyagot játszhat le a berendezés (kép, videó, hang) reklám vagy tájékoztatás céljából. A médiaanyagot a WBH-CL szoftverről lehet feltölteni és lejátszását ütemezni.

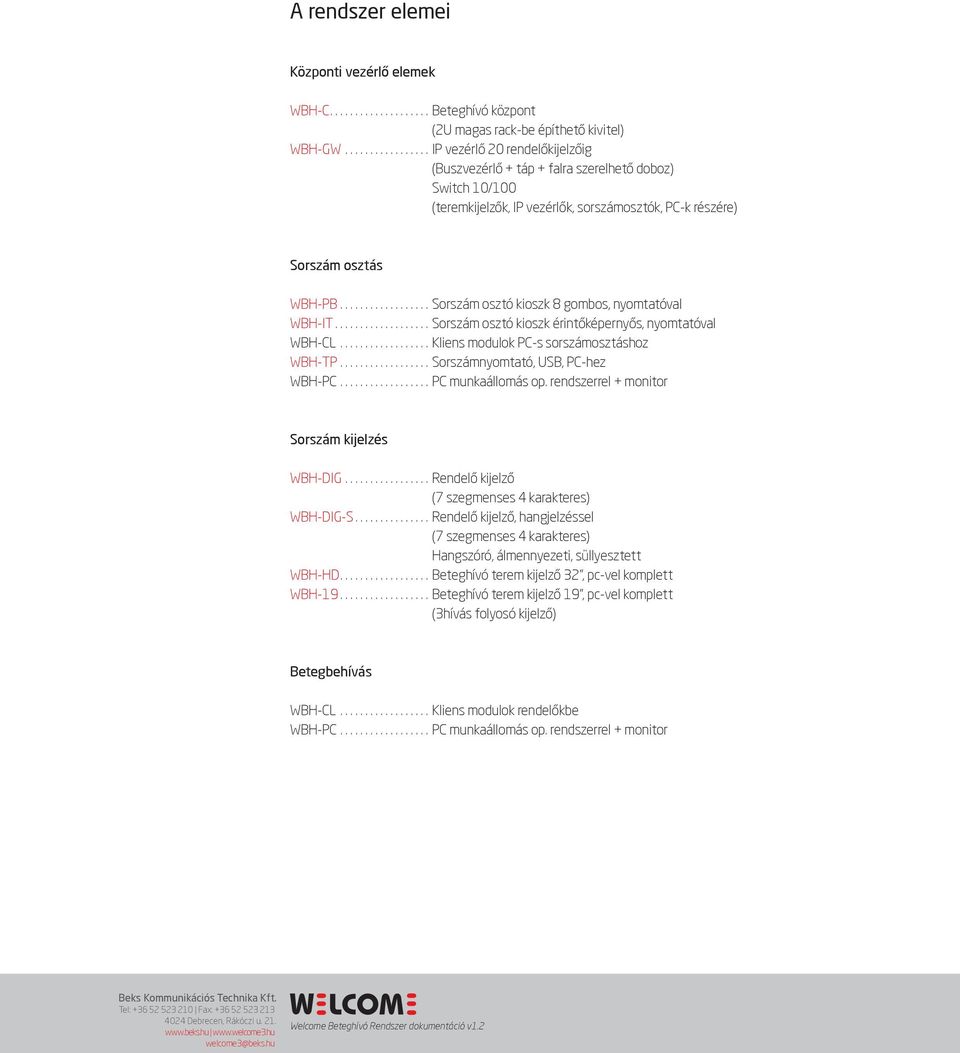

5 A rendszer elemei Központi vezérlő elemek WBH-C...Beteghívó központ (2U magas rack-be építhető kivitel) WBH-GW... IP vezérlő 20 rendelőkijelzőig (Buszvezérlő + táp + falra szerelhető doboz) Switch 10/100 (teremkijelzők, IP vezérlők, sorszámosztók, PC-k részére) Sorszám osztás WBH-PB... Sorszám osztó kioszk 8 gombos, nyomtatóval WBH-IT... Sorszám osztó kioszk érintőképernyős, nyomtatóval WBH-CL... Kliens modulok PC-s sorszámosztáshoz WBH-TP... Sorszámnyomtató, USB, PC-hez WBH-PC... PC munkaállomás op. rendszerrel + monitor Sorszám kijelzés WBH-DIG... Rendelő kijelző (7 szegmenses 4 karakteres) WBH-DIG-S... Rendelő kijelző, hangjelzéssel (7 szegmenses 4 karakteres) Hangszóró, álmennyezeti, süllyesztett WBH-HD... Beteghívó terem kijelző 32, pc-vel komplett WBH Beteghívó terem kijelző 19, pc-vel komplett (3hívás folyosó kijelző) Betegbehívás WBH-CL... Kliens modulok rendelőkbe WBH-PC... PC munkaállomás op. rendszerrel + monitor

6 r endszerterv Hívószám kijelzés WBH-GW IP vezérlő TCP/IP- RS485 protokoll konverter WBH-DIG Rendelő kijelző WBH-DIG Rendelő kijelző WBH-DIG Rendelő kijelző WBH-DIG-S Rendelő kijelző külső hangszóró + tápegység áram felvétel: 0,6 A áram felvétel: 0,6 A áram felvétel: 0,6 A áramfelvétel: 0,7 A 8 Ω, 5Watt WBH-HD Teremkijelző WBH-19 Teremkijelző Az IP vezérlő tápegysége: 12V DC, 10A kimenet (maximum 20 ajtókijelző). A kábel keresztmeszet és hossz úgy legyen méretezve, hogy az utolsó eszköznél legalább 10V DC rendelkezésre álljon! WBH-GW IP vezérlő TCP/IP- RS485 protokoll konverter + tápegység WBH-DIG Rendelő kijelző áram felvétel: 0,6 A WBH-DIG Rendelő kijelző áram felvétel: 0,6 A WBH-DIG Rendelő kijelző áram felvétel: 0,6 A WBH-DIG-S Rendelő kijelző áramfelvétel: 0,7 A külső hangszóró 8 Ω, 5Watt Behívás WBH-C CU ETH2 Switch intézményi LAN-tól független WBH-CL WBH-TP Beteghívó központ ETH1 Intézmény informatikai hálózata PC kliens szoftver Hőnyomtató WBH-PB Nyomógombos sorszámosztó kioszk WBH-IT Érintőképernyős sorszámosztó kioszk WBH-CL WBH-TP Tápkábel 230V Tápelletás szükséges RS485 adatbusz: maximum 500 méter 110 Ω csavart érpár (UTP kábel megfelelő) maximum 20 db ajtókijelző UTP kábelezés: 100 Mbit/s Hangszóró kábel: 2 eres PC kliens szoftver Sorszám kiosztás Hőnyomtató

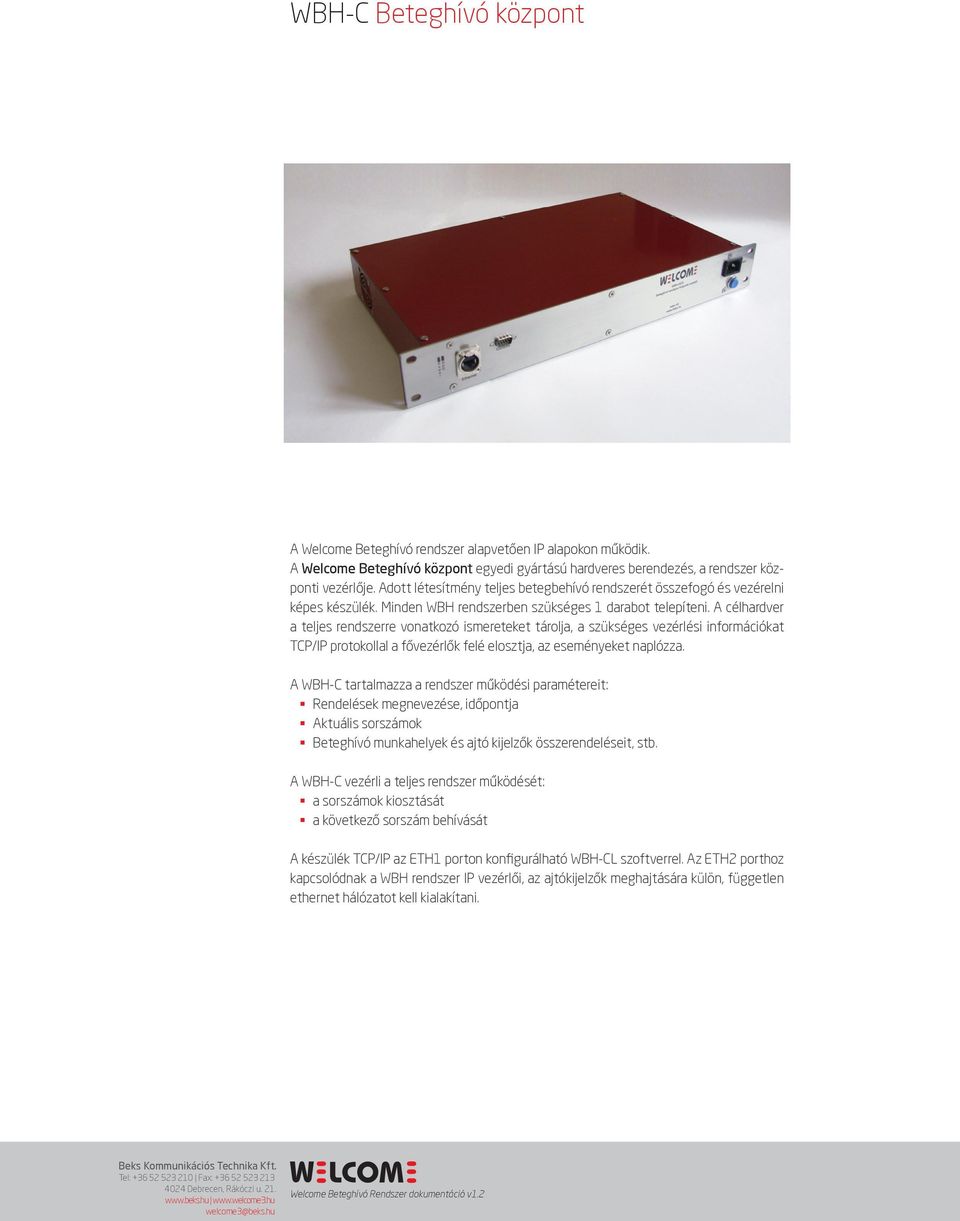

7 WBH-C Beteghívó központ A Welcome Beteghívó rendszer alapvetően IP alapokon működik. A Welcome Beteghívó központ egyedi gyártású hardveres berendezés, a rendszer központi vezérlője. Adott létesítmény teljes betegbehívó rendszerét összefogó és vezérelni képes készülék. Minden WBH rendszerben szükséges 1 darabot telepíteni. A célhardver a teljes rendszerre vonatkozó ismereteket tárolja, a szükséges vezérlési információkat TCP/IP protokollal a fővezérlők felé elosztja, az eseményeket naplózza. A WBH-C tartalmazza a rendszer működési paramétereit: Rendelések megnevezése, időpontja Aktuális sorszámok Beteghívó munkahelyek és ajtó kijelzők összerendeléseit, stb. A WBH-C vezérli a teljes rendszer működését: a sorszámok kiosztását a következő sorszám behívását A készülék TCP/IP az ETH1 porton konfigurálható WBH-CL szoftverrel. Az ETH2 porthoz kapcsolódnak a WBH rendszer IP vezérlői, az ajtókijelzők meghajtására külön, független ethernet hálózatot kell kialakítani.

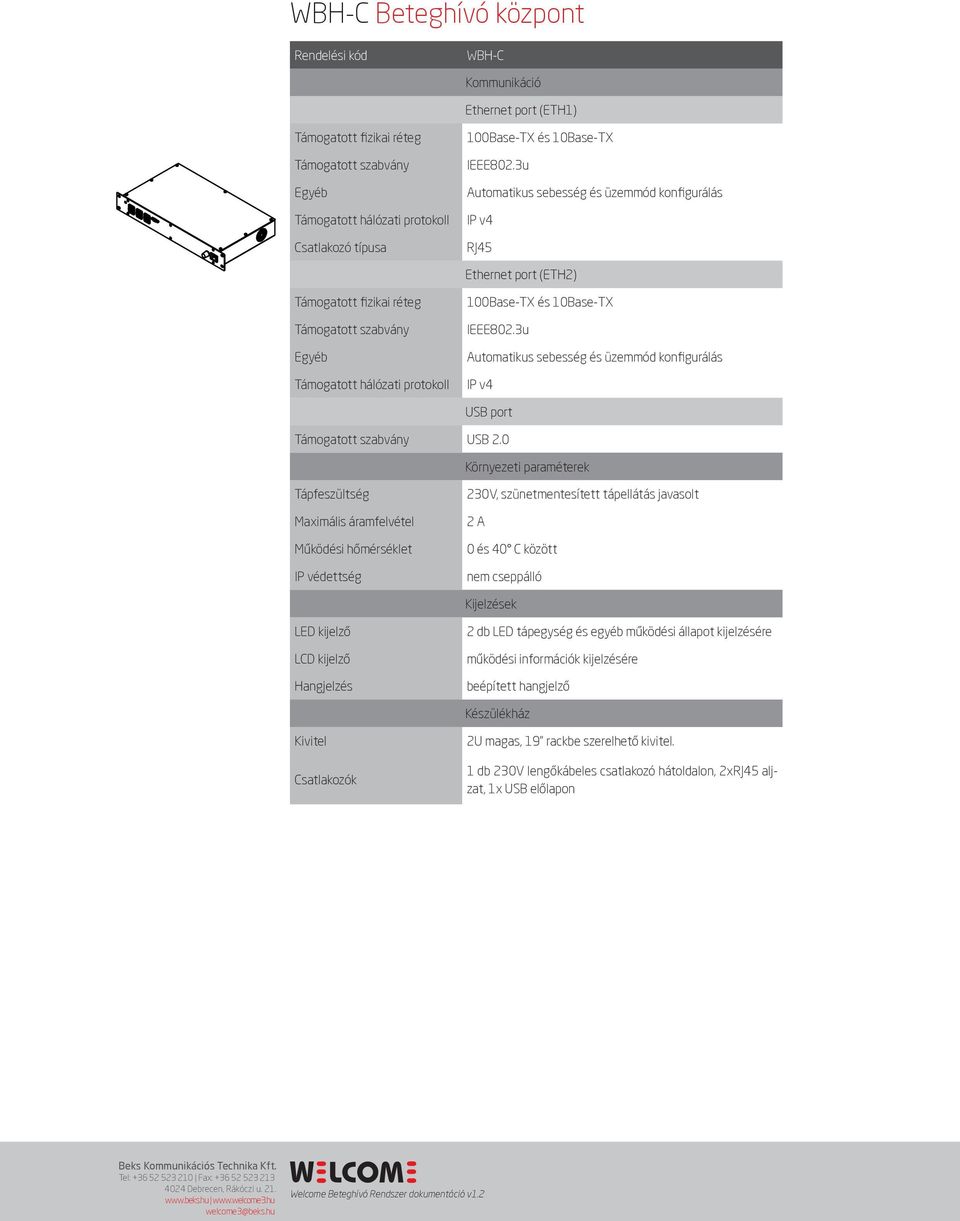

8 WBH-C Beteghívó központ Rendelési kód WBH-C Kommunikáció Ethernet port (ETH1) Támogatott fizikai réteg Támogatott szabvány Egyéb Támogatott hálózati protokoll Csatlakozó típusa 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás IP v4 RJ45 Ethernet port (ETH2) Támogatott fizikai réteg Támogatott szabvány Egyéb Támogatott hálózati protokoll 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás IP v4 USB port Támogatott szabvány USB 2.0 Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség 230V, szünetmentesített tápellátás javasolt 2 A 0 és 40 C között nem cseppálló Kijelzések LED kijelző LCD kijelző Hangjelzés 2 db LED tápegység és egyéb működési állapot kijelzésére működési információk kijelzésére beépített hangjelző Készülékház Kivitel Csatlakozók 2U magas, 19 rackbe szerelhető kivitel. 1 db 230V lengőkábeles csatlakozó hátoldalon, 2xRJ45 aljzat, 1x USB előlapon

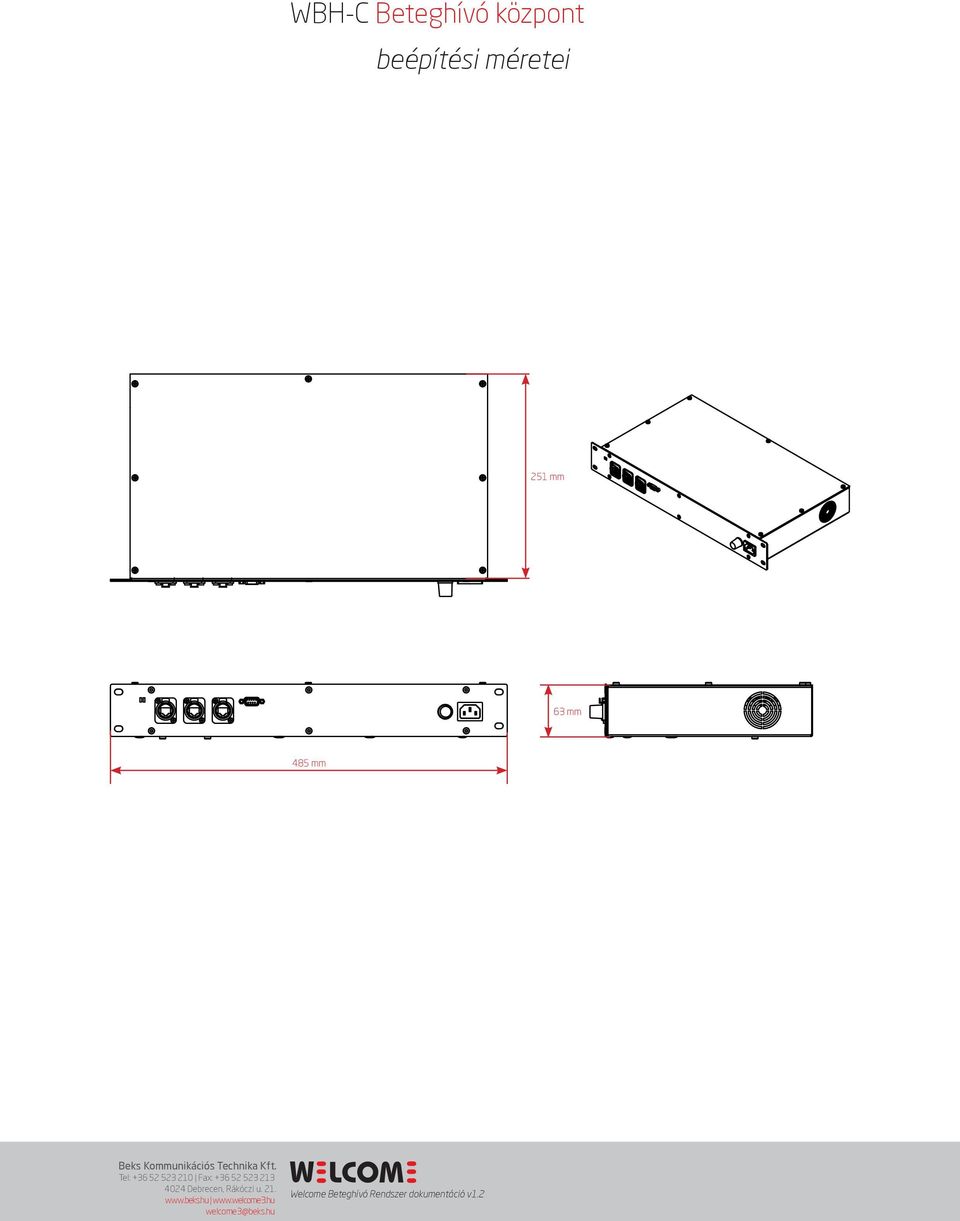

9 WBH-C Beteghívó központ beépítési méretei 251 mm 63 mm 485 mm

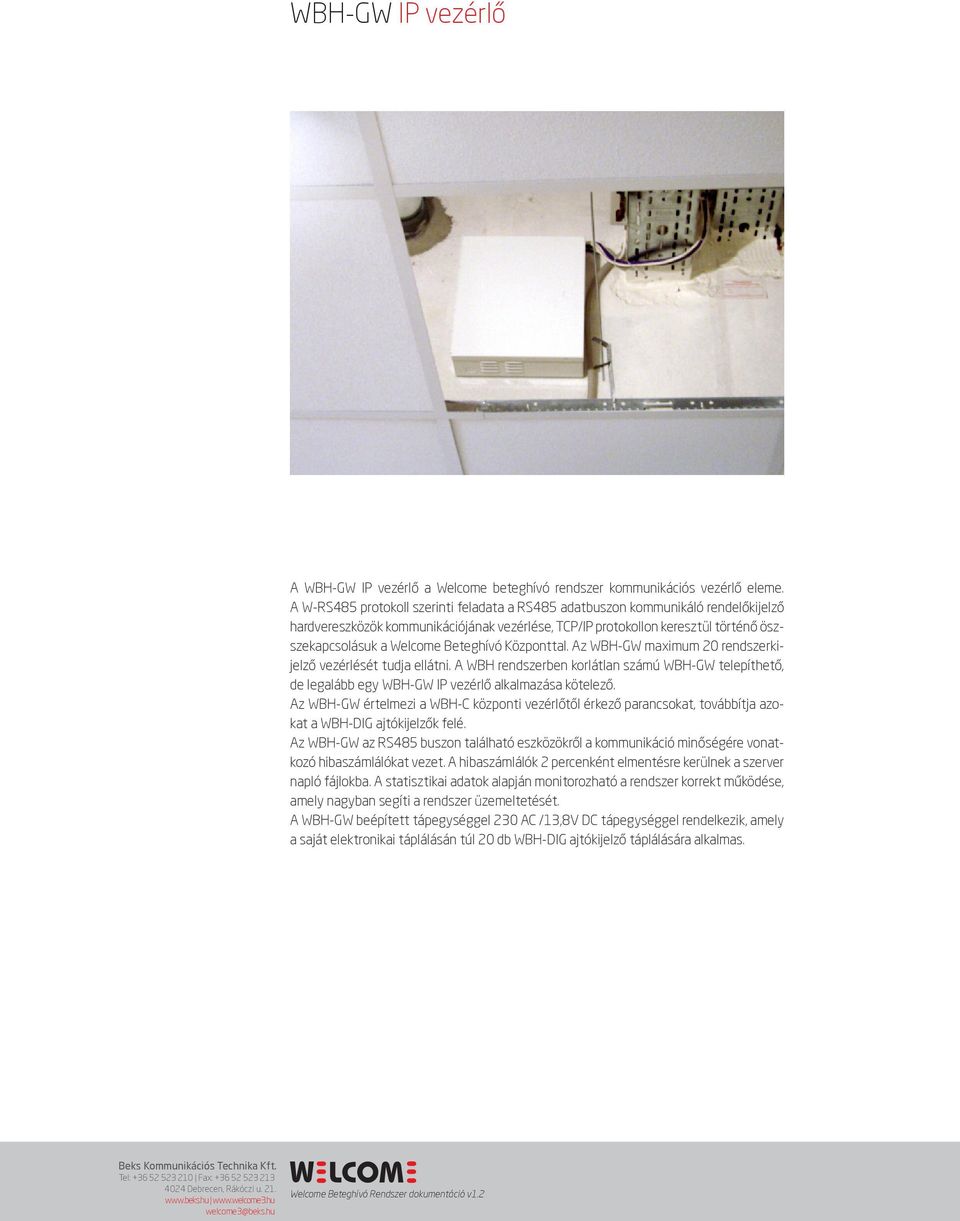

10 WBH-GW IP vezérlő A WBH-GW IP vezérlő a Welcome beteghívó rendszer kommunikációs vezérlő eleme. A W-RS485 protokoll szerinti feladata a RS485 adatbuszon kommunikáló rendelőkijelző hardvereszközök kommunikációjának vezérlése, TCP/IP protokollon keresztül történő öszszekapcsolásuk a Welcome Beteghívó Központtal. Az WBH-GW maximum 20 rendszerkijelző vezérlését tudja ellátni. A WBH rendszerben korlátlan számú WBH-GW telepíthető, de legalább egy WBH-GW IP vezérlő alkalmazása kötelező. Az WBH-GW értelmezi a WBH-C központi vezérlőtől érkező parancsokat, továbbítja azokat a WBH-DIG ajtókijelzők felé. Az WBH-GW az RS485 buszon található eszközökről a kommunikáció minőségére vonatkozó hibaszámlálókat vezet. A hibaszámlálók 2 percenként elmentésre kerülnek a szerver napló fájlokba. A statisztikai adatok alapján monitorozható a rendszer korrekt működése, amely nagyban segíti a rendszer üzemeltetését. A WBH-GW beépített tápegységgel 230 AC /13,8V DC tápegységgel rendelkezik, amely a saját elektronikai táplálásán túl 20 db WBH-DIG ajtókijelző táplálására alkalmas.

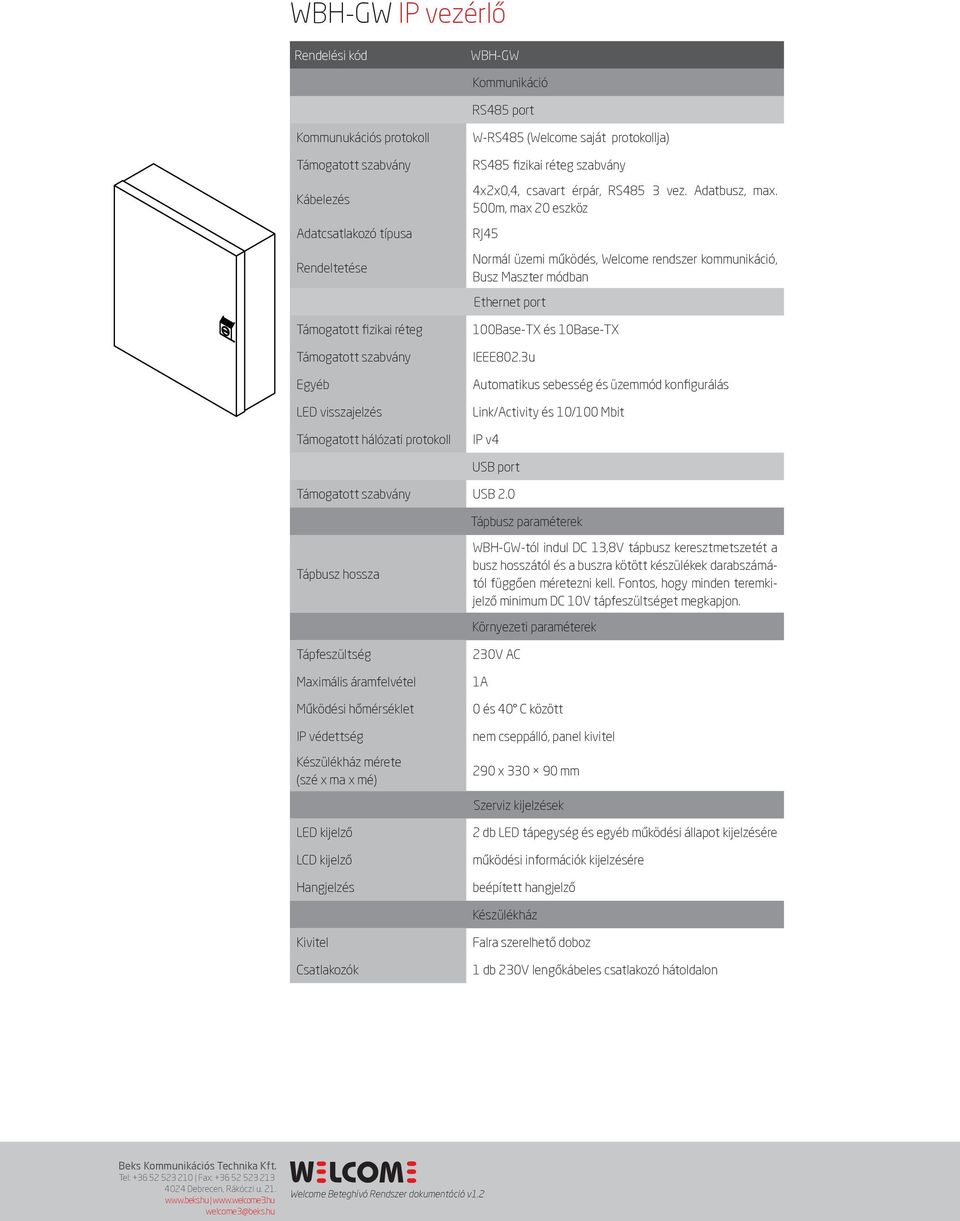

11 WBH-GW IP vezérlő Rendelési kód WBH-GW Kommunikáció RS485 port Kommunukációs protokoll Támogatott szabvány Kábelezés Adatcsatlakozó típusa Rendeltetése Támogatott fizikai réteg Támogatott szabvány Egyéb LED visszajelzés Támogatott hálózati protokoll W-RS485 (Welcome saját protokollja) RS485 fizikai réteg szabvány 4x2x0,4, csavart érpár, RS485 3 vez. Adatbusz, max. 500m, max 20 eszköz RJ45 Normál üzemi működés, Welcome rendszer kommunikáció, Busz Maszter módban Ethernet port 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás Link/Activity és 10/100 Mbit IP v4 USB port Támogatott szabvány USB 2.0 Tápbusz paraméterek Tápbusz hossza WBH-GW-tól indul DC 13,8V tápbusz keresztmetszetét a busz hosszától és a buszra kötött készülékek darabszámától függően méretezni kell. Fontos, hogy minden teremkijelző minimum DC 10V tápfeszültséget megkapjon. Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség Készülékház mérete (szé x ma x mé) LED kijelző LCD kijelző Hangjelzés 230V AC 1A 0 és 40 C között nem cseppálló, panel kivitel 290 x mm Szerviz kijelzések 2 db LED tápegység és egyéb működési állapot kijelzésére működési információk kijelzésére beépített hangjelző Készülékház Kivitel Csatlakozók Falra szerelhető doboz 1 db 230V lengőkábeles csatlakozó hátoldalon

12 WBH-GW IP vezérlő beépítési méretei 90 mm 332 mm 292 mm

13 WBH-TP Asztali sorszámnyomtató A sorszámkiosztás három módja közül az egyik a betegfelvételi pultnál történő sorszámosztás. A beteg a sorszámot a betegfelvételi adminisztráció során, a betegfelvételi munkatárstól kapja meg. A betegfelvételi munkatárs PC munkaállomáson a WBH-CL szoftver felületén keresztül nyomtat és ad sorszámot a betegnek. A kiadható sorszámok típusa választható rendelések száma nincs korlátozva. A sorszám nyomtatása a WBH-TP Asztali sorszámnyomtatóval történik.

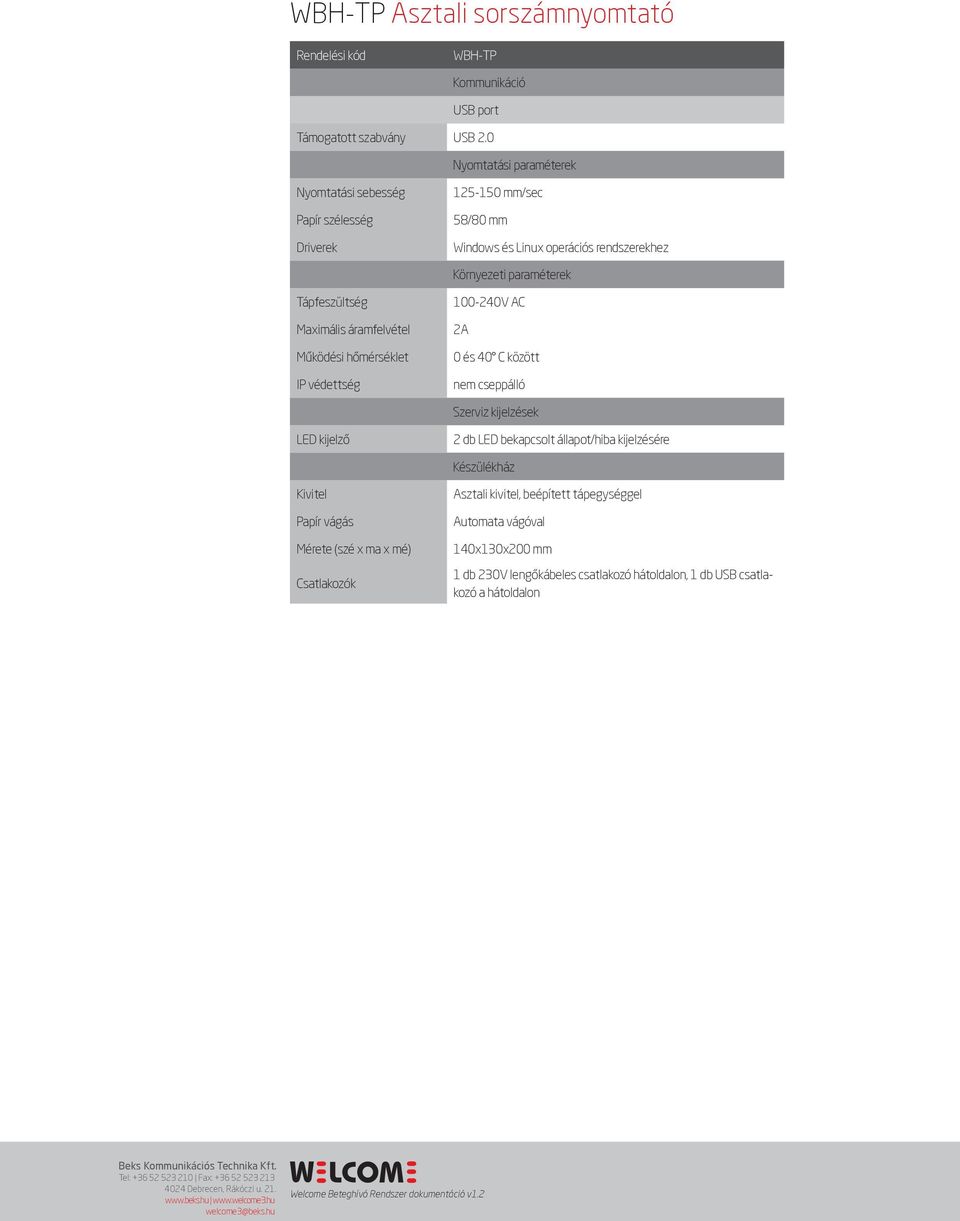

14 WBH-TP Asztali sorszámnyomtató Rendelési kód WBH-TP Kommunikáció USB port Támogatott szabvány USB 2.0 Nyomtatási paraméterek Nyomtatási sebesség Papír szélesség Driverek mm/sec 58/80 mm Windows és Linux operációs rendszerekhez Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség V AC 2A 0 és 40 C között nem cseppálló Szerviz kijelzések LED kijelző 2 db LED bekapcsolt állapot/hiba kijelzésére Készülékház Kivitel Papír vágás Mérete (szé x ma x mé) Csatlakozók Asztali kivitel, beépített tápegységgel Automata vágóval 140x130x200 mm 1 db 230V lengőkábeles csatlakozó hátoldalon, 1 db USB csatlakozó a hátoldalon

15 WBH-DIG Rendelő kijelző WBH-DIG-S Rendelő kijelző, hangjelzéssel A WBH-DIG és WBH-DIG-S rendelőkijelzőn 1 rendelő hívó sorszáma jeleníthető meg. A WBH rendszerben korlátlan számú rendelőkijelző telepíthető, de maximum 20 köthető egy WBH-GW IP vezérlőre. A kijelzőket célszerű az adott rendelők ajtaja fölé telepíteni. Az adott rendelő/helyiség ajtaja fölé felszerelt rendelőkijelző mutatja a sorra kerülő beteg hívószámát. A rendelőkijelzőnek gong hangjelzés kiadására is képes változata is van: WBH-DIG-S (beépített hangszóróval nem rendelkezik, külső 8 Ω, 5W terhelhetőségű álmennyezeti vagy fali hangszórót kell hozzá csatlakoztatni). A WBH-C központi vezérlőben beállítható, hogy melyik kijelzőn melyik rendelő sorszámkijelzése jelenjen meg, és hogy melyik hangszórón mely rendelők hangjelzései kerüljenek kijelzésre. Nem szükséges minden ajtóhoz hangjelzést telepíteni: pl. 3 szorosan egymás mellett lévő ajtóhoz elég egy darab külső hangszóró telepítése. A külső hangszórók számát az alábbi szempontok figyelembe vételével kell meghatározni: várakozó terek száma és eloszlása egy hangszóró kb 5m2 ellátásra alkalmas

16 WBH-DIG Rendelő kijelző WBH-DIG-S Rendelő kijelző, hangjelzéssel Rendelési kód WBH-DIG és WBH-DIG-S Kommunikáció RS485 port Kommunikációs protokoll Támogatott szabvány Kábelezés Adatcsatlakozó típusa Rendeltetése W-RS485 (Welcome saját protokollja) RS485 fizikai réteg szabvány 4x2x0,4, csavart érpár, RS485 3 vez. Adatbusz, max. 500m, max 20 eszköz RJ45 Normál üzemi működés, Welcome rendszer kommunikáció Tápbusz paraméterek Tápbusz WBH-GW-tól induló DC 13,8V tápbusz keresztmetszetét a busz hosszától és a buszra kötött készülékek darabszámától függően méretezni kell. Fontos, hogy minden teremkijelző minimum 10V DC tápfeszültséget megkapjon. Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség min. 10V DC 0,6 / 0,7 A (WBH-DIG/WBH DIG-S) 0 és 40 C között nem cseppálló, panel kivitel Kijelzések, beállítások Konfigurálás LED kijelző Hangjelzés DIP switch RS485 címek beállítására 4 db 7 szegmenses LED kijelző egy tömbben, sorszám kijelzésére 10 cm karakter magasság külső hangszóró csatlakoztatásával (csak WBH-DIG-S) Hangszóró paraméterek WBH-DIG-S esetén Impedancia Terhelhetőség 8 Ω 5W Készülékház Kivitel Csatlakozók Méret (szé x ma x mé) Falra vagy mennyezetre szerelhető zárt fémdoboz RJ45 az RS-485 csatlakozatásához dugaszolható sorkapocs tápbusz csatlakoztatásához dugaszolható sorkapocs külső hangszóró csatlakozatásához (csak WBH-DIG-S) 400 x 195 x 60 mm

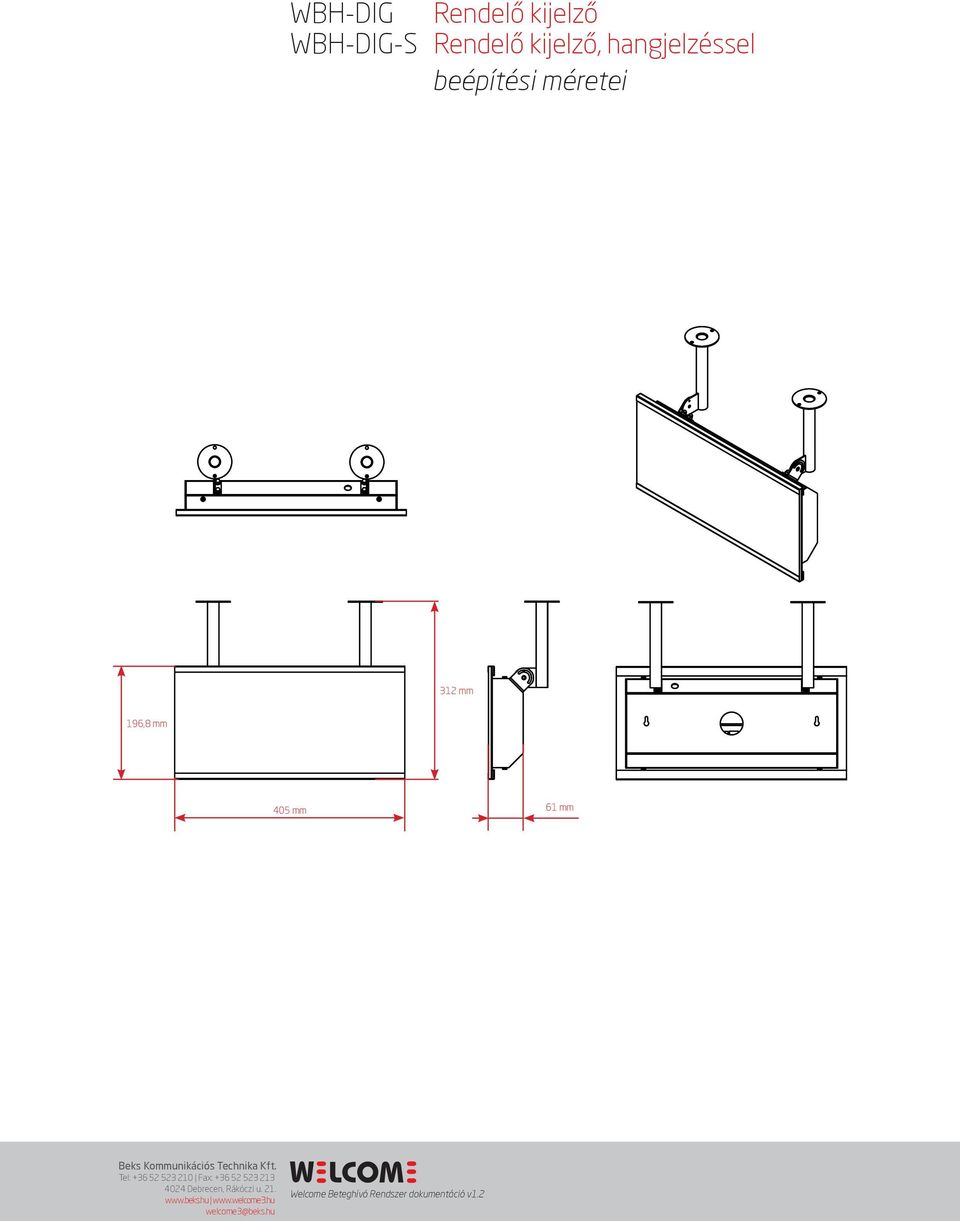

17 WBH-DIG Rendelő kijelző WBH-DIG-S Rendelő kijelző, hangjelzéssel beépítési méretei 312 mm 196,8 mm 405 mm 61 mm

18 WBH-DIG-SFM Hangszóró rendelő kijelzőhöz WBH-DIG-SWM Hangszóró rendelő kijelzőhöz A WBH-DIG-SFM és a WBH-DIG-SWM hangszórók a WBH-DIG-S rendelőkijelzőhöz csatlakoztathatóak. A WBH-DIG-S rendelőkijelzőn 1 rendelő hívó sorszáma jeleníthető meg. Az adott rendelő/ helyiség ajtaja fölé felszerelt rendelőkijelző mutatja a sorra kerülő beteg hívószámát. A rendelőkijelzőnek gong hangjelzés kiadására is képes változata (WBH-DIG-S) beépített hangszóróval nem rendelkezik, külső álmennyezeti (WBH-DIG-SFM) vagy fali (WBH-DIG- SWM) hangszórót kell hozzá csatlakoztatni. A WBH-C központi vezérlőben beállítható, hogy melyik hangszórón mely rendelők hangjelzései kerüljenek kijelzésre. Nem szükséges minden ajtóhoz hangjelzést telepíteni: pl. 3 szorosan egymás mellett lévő ajtóhoz elég egy darab külső hangszóró telepítése. A külső hangszórók számát az alábbi szempontok figyelembe vételével kell meghatározni: várakozó terek száma és eloszlása egy hangszóró kb. 5m2 ellátásra alkalmas

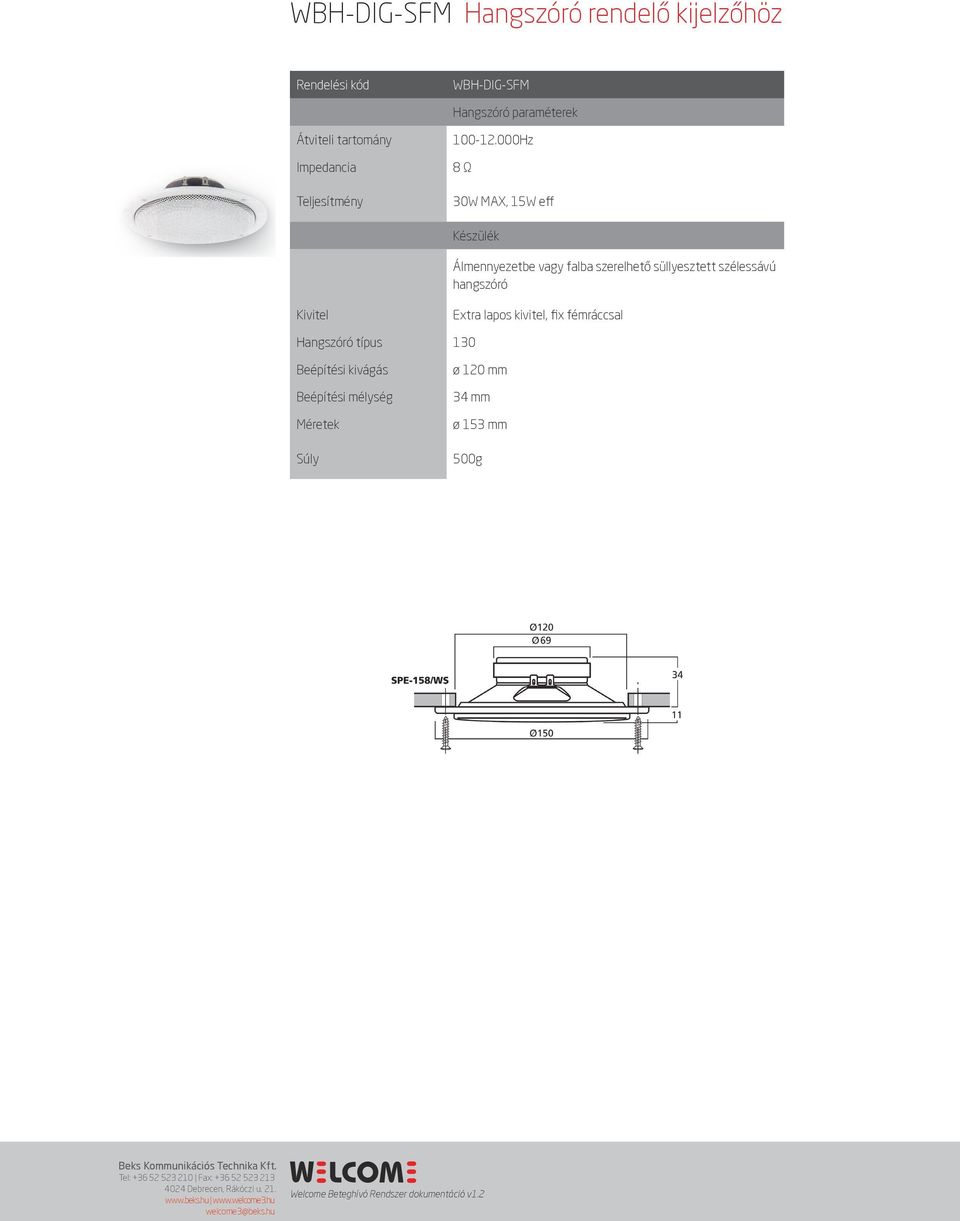

19 WBH-DIG-SFM Hangszóró rendelő kijelzőhöz Rendelési kód WBH-DIG-SFM Hangszóró paraméterek Átviteli tartomány Impedancia Teljesítmény Hz 8 Ω 30W MAX, 15W eff Készülék Álmennyezetbe vagy falba szerelhető süllyesztett szélessávú hangszóró Kivitel Extra lapos kivitel, fix fémráccsal Hangszóró típus 130 Beépítési kivágás Beépítési mélység Méretek Súly ø 120 mm 34 mm ø 153 mm 500g

20 WBH-DIG-SWM Hangszóró rendelő kijelzőhöz Rendelési kód WBH-DIG-SWM Hangszóró paraméterek Átviteli tartomány Impedancia Teljesítmény Hz 8 Ω 10W Készülék Falra szerelhető hangdoboz Kivitel Extra lapos kivitel, fix fémráccsal Hangszóró típus 130 Méretek mm

21 WBH-PB Nyomógombos sorszám osztó kioszk A WBH-PB Nyomógombos sorszám osztó kioszk a Welcome beteghívó rendszer beteg által kezelt sorszám osztó készüléke. Az eszköz TCP/IP protokollon keresztül kapcsolódik a Welcome Beteghívó Központ alhálózatához. A WBH rendszerben korlátlan számú WBH-PB telepíthető. A sorszámkiosztás három módja közül az egyik a WBH-PB Nyomógombos sorszám osztó kioszkon történő sorszámosztás. A beteg a készüléken feliratozott rendelések mellett található nyomógomb megnyomásával választja ki, hogy melyik rendelésre érkezett. A kiválasztás után a készülék a következő sorszámot kinyomtatja a beteg részére. A kiadható sorszámok típusa választható rendelések száma maximum 8 féle lehet.

22 WBH-PB Nyomógombos sorszám osztó kioszk Rendelési kód WBH-PB Kommunikáció Ethernet port Támogatott fizikai réteg Támogatott szabvány Egyéb Támogatott hálózati protokoll 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás IP v4 Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség 230V AC 1A 0 és 40 C között nem cseppálló, panel kivitel I/O eszközök Nyomógombok Nyomtató 8 db nyomógomb a készülék kezeléséhez beépített hőnyomtató a sorszám osztáshoz Készülékház Kivitel Csatlakozók Készülékház mérete (szé x ma x mé) Falra szerelhető kivitel 1 db 230V lengőkábeles csatlakozó 1 db RJ 45 csatlakozó mm

23 WBH-PB Nyomógombos sorszám osztó kioszk beépítési méretei 465 mm 207 mm 8,3 mm 298 mm 618 mm 536 mm 430 mm 356 mm

24 WBH-IT Érintőképernyős sorszám osztó kioszk A WBH-IT érintőképernyővel felszerelt sorszám osztó kioszk a Welcome beteghívó rendszer beteg által kezelt sorszám osztó készüléke. Az eszköz TCP/IP protokollon keresztül kapcsolódik a Welcome Beteghívó Központ alhálózatához. A WBH rendszerben korlátlan számú WBH-IT telepíthető. A sorszámkiosztás három módja közül az egyik a WBH-IT érintőképernyővel felszerelt sorszám osztó kioszkon történő sorszámosztás. A beteg a készülék érintő képernyőjén választja ki, hogy melyik rendelésre érkezett. A kiválasztás után a készülék a következő sorszámot kinyomtatja a beteg részére. A sorszám nyomtatása a beépített hőpapíros sorszámnyomtatóval történik. A kiadható sorszámok típusa választható rendelések száma nincs korlátozva.

25 WBH-IT Érintőképernyős sorszám osztó kioszk Rendelési kód WBH-IT Kommunikáció Ethernet port Támogatott fizikai réteg Támogatott szabvány Egyéb Támogatott hálózati protokoll 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás IP v4 Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség 230V AC 1A 0 és 40 C között nem cseppálló, panel kivitel I/O eszközök Kijelző Nyomtató Érintőképernyő a készülék kezeléséhez beépített hőnyomtató a sorszám osztáshoz Készülékház Kivitel Csatlakozók Készülékház mérete (szé x ma x mé) Falra szerelhető kivitel 1 db 230V lengőkábeles csatlakozó 1 db RJ 45 csatlakozó mm

26 WBH-IT Érintőképernyős sorszám osztó kioszk beépítési méretei 111,12 mm 433 mm 1206 mm

27 WBH-HD Beteghívó teremkijelző A WBH-HD 32 beteghívó teremkijelző a Welcome beteghívó rendszer csoportos betegbehívó készüléke. Az eszköz TCP/IP protokollon keresztül kapcsolódik a Welcome Beteghívó Központ alhálózatához. A WBH rendszerben korlátlan számú WBH-HD telepíthető. A beteghívó kijelzőket az intézmény várótermeiben/folyosóin helyezhetjük el, rajtuk a kijelző közelében lévő rendelők számát/azonosítóját és a behívott beteg sorszámát jelenítjük meg. A 32 teremkijelző támogatja a HD felbontást. A kijelző megosztható, a beteg behívással kapcsolatos információkon túl videó információ (reklámok, ismertetők) továbbá képek és feliratok valamint TV műsor jeleníthető meg. A média tartalom a Welcome kliens szerkesztő programjával műsorrendbe is rendezhető. A felület beállításai (szín, betűtípus, elrendezés) egyénileg testre szabhatók. A lejátszott média anyagnál beállítható a műsortartalom mellett a lejátszási időtartam az ismétlések száma, a háttérhang erőssége.

28 WBH-HD Beteghívó teremkijelző Rendelési kód WBH-HD Kommunikáció Ethernet port Támogatott fizikai réteg Támogatott szabvány Egyéb Támogatott hálózati protokoll 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás IP v4 Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség 230V AC 1A 0 és 40 C között nem cseppálló, panel kivitel I/O eszközök Kijelző 32 TFT képernyő Készülékház Kivitel Csatlakozók Készülékház mérete (szé ma mé) Falra vagy mennyezetre szerelhető kivitel 1 db 230V lengőkábeles csatlakozó 1 db RJ 45 csatlakozó mm

29 WBH-HD Beteghívó teremkijelző beépítési méretei 212 mm 452 mm 655 mm 412 mm 900 mm

30 WBH-19 Beteghívó teremkijelző A WBH-19 beteghívó teremkijelző a Welcome beteghívó rendszer csoportos betegbehívó készüléke. Az eszköz TCP/IP protokollon keresztül kapcsolódik a Welcome Beteghívó Központ alhálózatához. A WBH rendszerben korlátlan számú WBH-19 telepíthető. A beteghívó kijelzőket az intézmény várótermeiben/folyosóin helyezhetjük el, rajtuk a kijelző közelében lévő rendelők számát/azonosítóját és a behívott beteg sorszámát jelenítjük meg. A kijelzőn a beteg behívással kapcsolatos információkat jelenítjük meg. A felület beállításai (szín, betűtípus, elrendezés) egyénileg testre szabhatók és a kijelzésre kerülő információ mennyiségének függvényében dinamikusan változhat.

31 WBH-19 Beteghívó teremkijelző Rendelési kód WBH-19 Kommunikáció Ethernet port Támogatott fizikai réteg Támogatott szabvány Egyéb Támogatott hálózati protokoll 100Base-TX és 10Base-TX IEEE802.3u Automatikus sebesség és üzemmód konfigurálás IP v4 Környezeti paraméterek Tápfeszültség Maximális áramfelvétel Működési hőmérséklet IP védettség 230V AC 1A 0 és 40 C között nem cseppálló, panel kivitel I/O eszközök Kijelző 19 TFT képernyő Készülékház Kivitel Csatlakozók Készülékház mérete (szé ma mé) Falra vagy mennyezetre szerelhető kivitel 1 db 230V lengőkábeles csatlakozó 1 db RJ 45 csatlakozó mm

32 WBH-19 Beteghívó teremkijelző beépítési méretei 150 mm 466 mm 516 mm

33 WBH-CL Beteghívó kliens modul A Welcome beteghívó rendszer számítógépes hálózatra telepített betegirányító rendszer. Minden sorszámkiosztó és beteghívó PC munkaállomásra szükséges telepíteni. A szoftver licenc 1 PC munkaállomásra vonatkozik. A Welcome beteghívó rendszer főbb funkciói : Sorszámosztás a betegfelvételi pultnál. A beteg a sorszámot a betegfelvételi adminisztráció során, a betegfelvételi munkatárstól kapja meg. A betegfelvételi munkatárs PC munkaállomáson a WBH-CL kliens szoftver felületén keresztül nyomtat és ad sorszámot a betegnek. A sorszámkiadással egyidejűleg a kiválasztott rendelőben elhelyezett PC munkaállomás az új beteg felvételét jelző hangjelzést ad. A kiadható sorszámok típusa válálasztható rendelések száma nincs korlátozva. A PC munkaállomásnak az informatikai hálózaton keresztül csatlakozni kell a WBH-C központi vezérlőhöz. Szükséges eszközök: PC munkaállomás Blokk nyomatató WBH-CL kliens szoftver Betegek behívása a rendelőkben elhelyezett PC munkaállomásról. A rendelőkben elhelyezett PC munkaállomásra telepített WBH-CL szoftver keresztül történik. A WBH rendszerben a munkaállomások száma nincs korlátozva. A Rendelők PC munkaállomások Ajtó kijelzők összerendelése a WBH-C vezérlőben van eltárolva. Az asszisztens a szoftver felületen a Következő gomb megnyomásával hívja a beteget. A következő beteg sorszáma automatikusan a rendelőhöz tartozó ajtókijelezőre és terme kijelzőre kerül. Szükséges eszközök: PC munkaállomás WBH-CL kliens szoftver Betegbehívó kijelző Betegbehívó rendszer konfigurálása, paraméterezése. A WBH-CL kliens szoftver segítségével lehet a rendszer elemeit összehangolni: a különböző eszközök címeit beállítani (IP vagy RS-485) a rendelőket összerendelni a rendelőkijelzőkkel a teremkijelzőket konfigurálni (mely rendelők behívószámai jelenjenek meg rajta)
