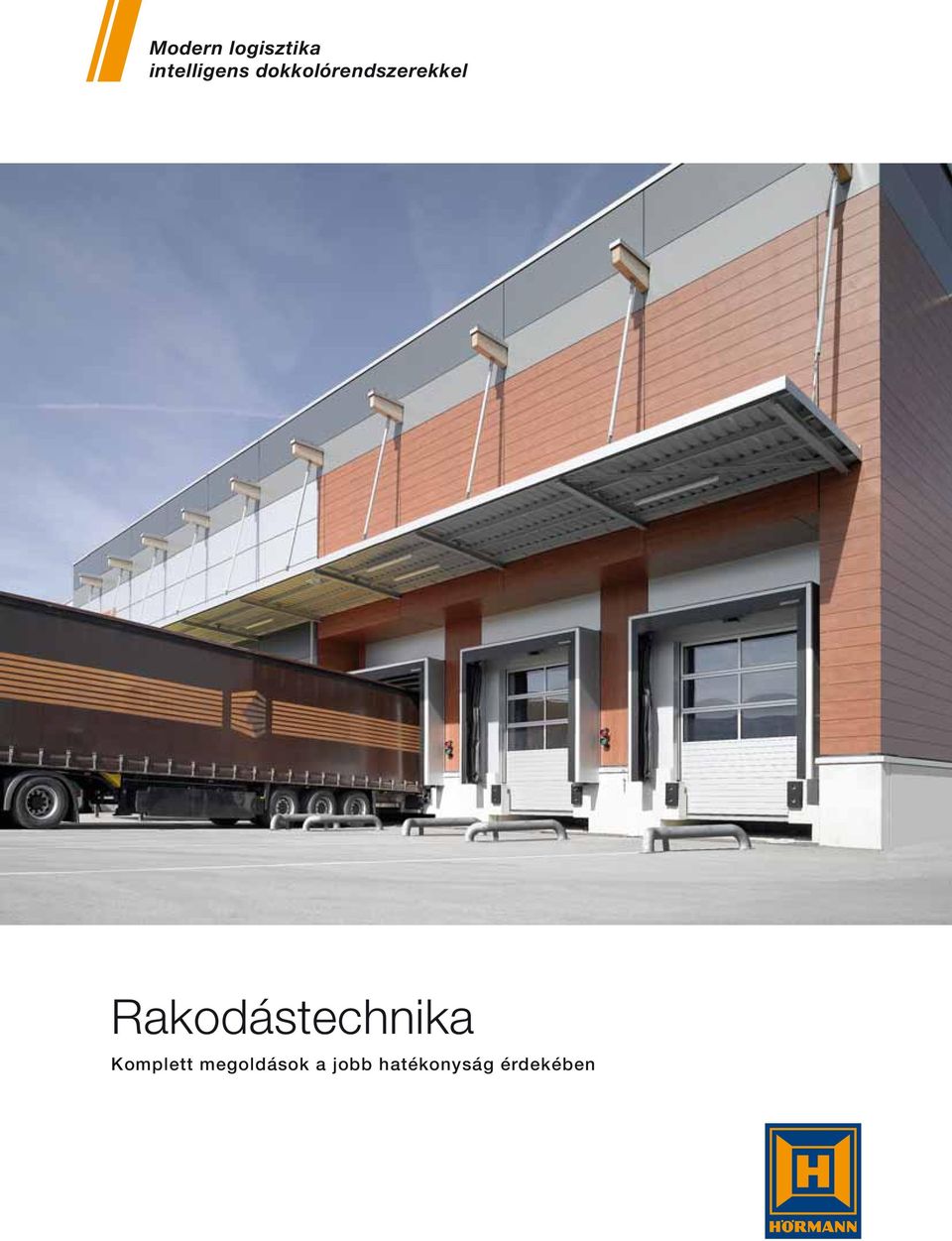

1 Modern logisztika intelligens dokkolórendszerekkel Rakodástechnika Komplett megoldások a jobb hatékonyság érdekében

2 2

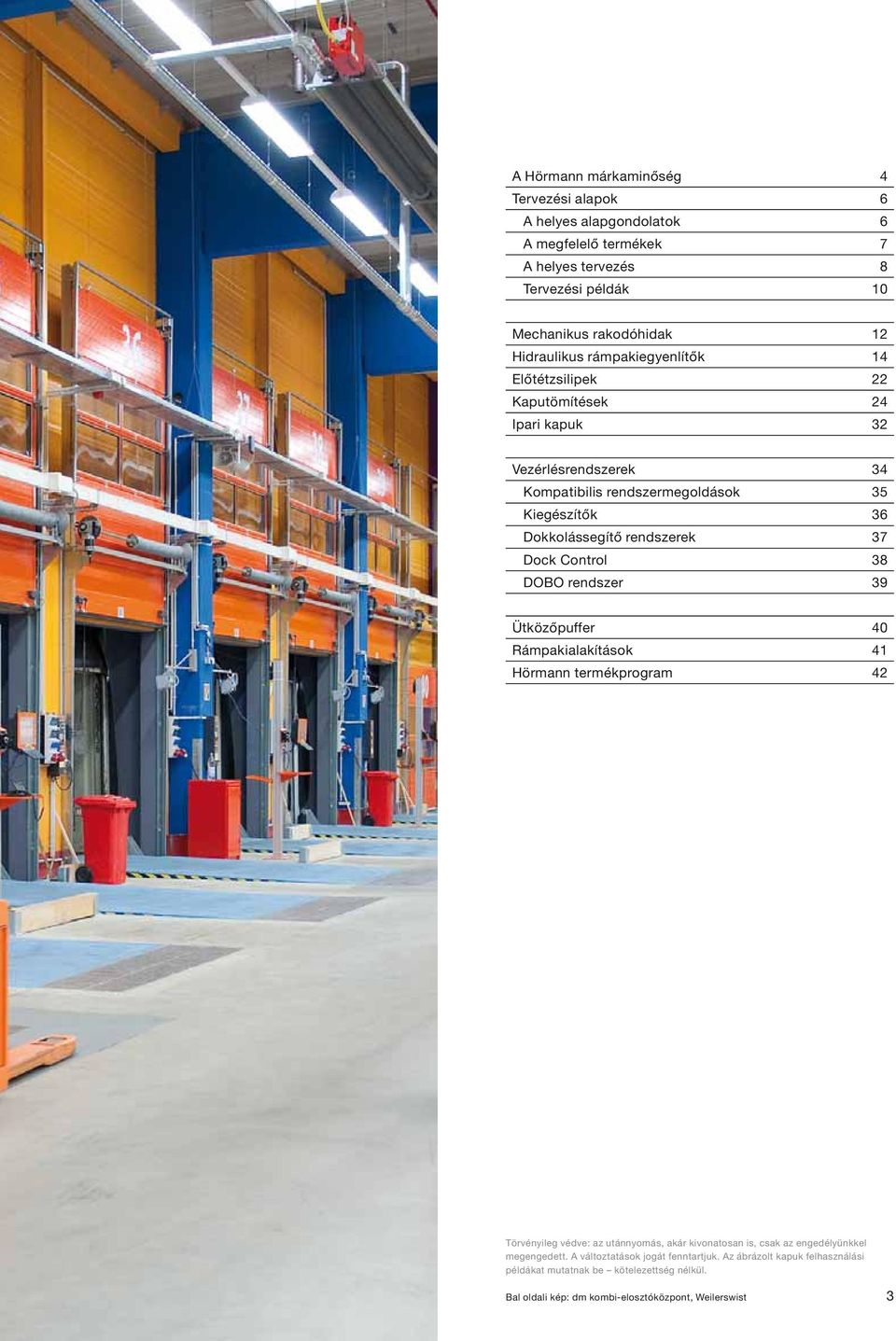

3 A Hörmann márkaminőség 4 Tervezési alapok 6 A helyes alapgondolatok 6 A megfelelő termékek 7 A helyes tervezés 8 Tervezési példák 10 Mechanikus rakodóhidak 12 Hidraulikus rámpakiegyenlítők 14 Előtétzsilipek 22 Kaputömítések 24 Ipari kapuk 32 Vezérlésrendszerek 34 Kompatibilis rendszermegoldások 35 Kiegészítők 36 Dokkolássegítő rendszerek 37 Dock Control 38 DOBO rendszer 39 Ütközőpuffer 40 Rámpakialakítások 41 Hörmann termékprogram 42 Törvényileg védve: az utánnyomás, akár kivonatosan is, csak az engedélyünkkel megengedett. A változtatások jogát fenntartjuk. Az ábrázolt kapuk felhasználási példákat mutatnak be kötelezettség nélkül. Bal oldali kép: dm kombi-elosztóközpont, Weilerswist 3

4 A Hörmann márkaminőség Jövőbemutató és megbízható Alnatura logisztikai központ az észak-hesseni Lorschban Saját termékfejlesztés A Hörmann-nál az újítások házon belül keletkeznek: a fejlesztési részleg magasan kvalifikált munkatársai felelnek a termékek optimalizálásáért és az újdonságok kifejlesztésért. Így csúcsminőségű piacképes termékek jönnek létre, melyek világszerte az élvonalat képviselik. Modern gyártás A Hörmann-nál nagyfokú automatizálás garantálja a mindig azonos minőségi szintet. Az összes termelési folyamat finoman egymásra van hangolva, melyeket modern számítógépes rendszerek ellenőriznek. Így nagyszámú rámpakiegyenlítő vagy kaputömítés esetén is ugyanolyan precizitás jellemzi a gyártást. De a kis mennyiségek vagy az egyedi vevői igényeknek megfelelően méretre gyártott megoldások esetén is ugyanilyen magas minőségben készítjük termékeinket. 4

5 Gyors szervizháttér Az országos lefedettségének köszönhetően mindig az Ön közelében vagyunk. Ez nagy előnyt jelent karbantartáskor, javításkor és ellenőrzéskor. A kapuk, ajtók, acéltokok és meghajtások és rakodástechnikai eszközök vezető európai gyártójaként a magas termék- és szolgáltatási minőség mellett kötelezzük el magunkat. Ezzel a nemzetközi piacon mi teremtjük meg a standardokat. A specializálódott gyáregységek olyan építési elemeket fejlesztenek és gyártanak, melyek kitűnnek minőségükkel, működési biztonságukkal és hosszú élettartamukkal. A nemzetközi gazdasági régiókban való jelenléttel erős, jövőorientált partnerei vagyunk a közületi és ipari épületek építtetőinek. Megvalósított környezetvédelem A Hörmann nem csak a PU keményhab kihabosítás, hanem a színrefestés során is óvja a környezetet. A legmodernebb levegőtisztító technológiával, energiatakarékosan, szemben a régi többlépcsős berendezésekkel már ma betartja a jövőben érvénybe lépő szigorított, alacsony határértékeket. Teljes körű tanácsadás Tapasztalt, ügyfélcentrikus szakemberek állnak az Önök rendelkezésére a tervezéstől kezdve a műszaki felvilágosításokon keresztül az átadásig. Komplett segédanyagokat, pl. tervezési segédleteket, nemcsak nyomtatott formában kaphat, hanem letöltheti azokat weboldalunkról is 5

6 A helyes alapgondolatok Hatékonyság tervezése Energiahatékonyság Termografikus vizsgálatok igazolják, hogy az épület nyílásai különösen kritikus tényezők, ha energiahatékonyságról van szó. Jó tervezéssel és helyes, az épület használati módjával összehangolt kivitelezéssel a hőveszteség a minimumra csökkenthető. Biztonság A munkabiztonság mindenek előtt. A baleseti és egészségügyi kockázatokat, az áruk, a járművek és az épület károsodását kerülni kell. Mindenekelőtt a rakodóállásoknál, ahol saját dolgozók, de akár külsős személyzet is megfordulhat, kell az alkalmas intézkedéseket jól átgondolni. Hosszú élettartam A kemény mindennapok hamar felismerhetők a rakodóállásokon: Gyors kopás, ütközési sérülések és tervezési hibák a legrövidebb időn belül költséges javításokat és cseréket tesznek szükségessé. A csúcsminőségű anyagok, az előrelátó tervezés és az alkalmas védelmi berendezések viszont megóvják befektetéseit. Az energiahatékonyságra, biztonságra és hosszú élettartamra való egyre növekvő igény összehangolt megoldásokat követel. A helyszín felmérése után egy olyan komplett rendszert ajánlunk Önnek, amely minőségben, működésben, megbízhatóságban és gazdaságosságban a legjobban megfelel igényeinek. 6

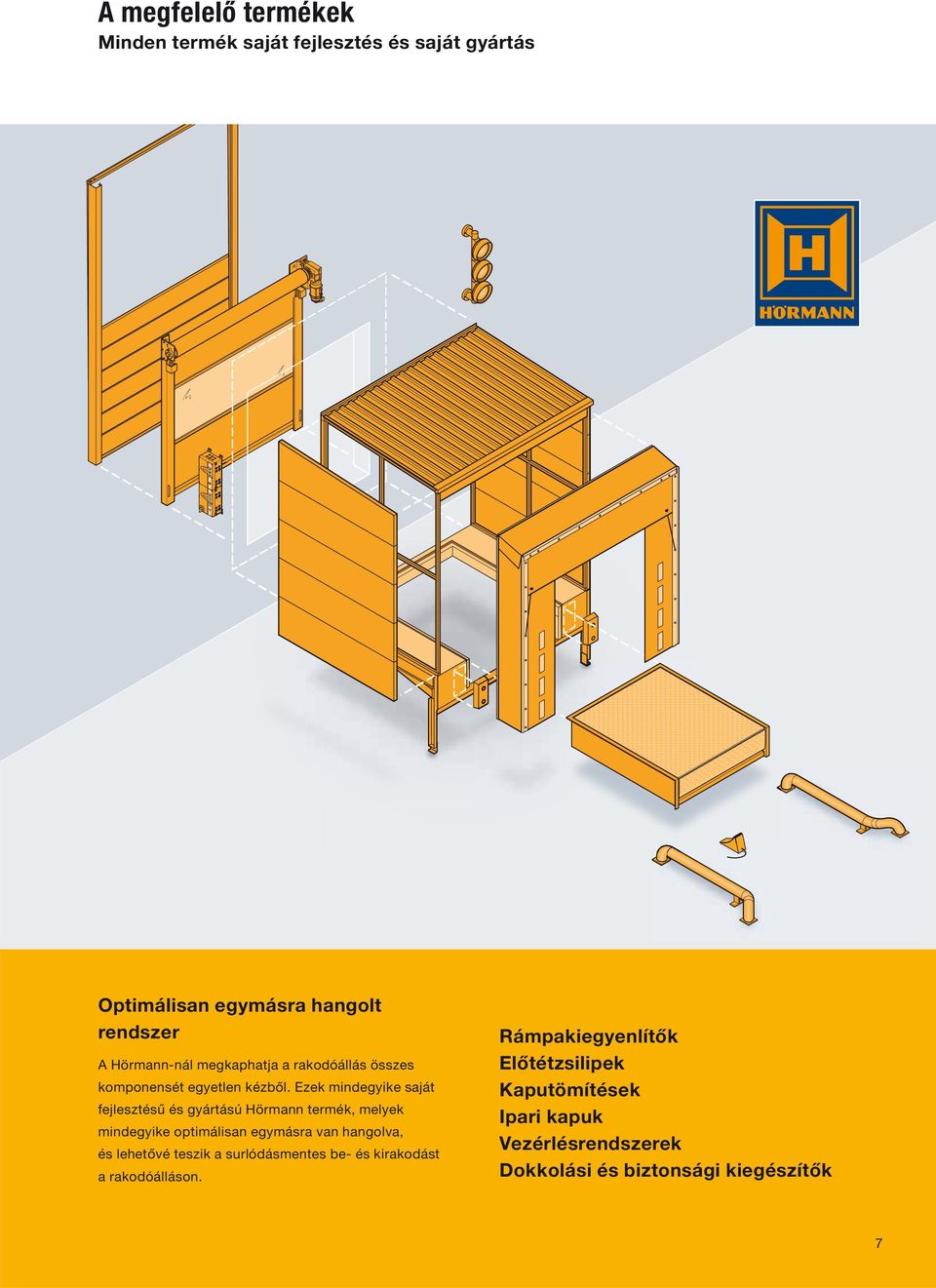

7 A megfelelő termékek Minden termék saját fejlesztés és saját gyártás Optimálisan egymásra hangolt rendszer A Hörmann-nál megkaphatja a rakodóállás összes komponensét egyetlen kézből. Ezek mindegyike saját fejlesztésű és gyártású Hörmann termék, melyek mindegyike optimálisan egymásra van hangolva, és lehetővé teszik a surlódásmentes be- és kirakodást a rakodóálláson. Rámpakiegyenlítők Előtétzsilipek Kaputömítések Ipari kapuk Vezérlésrendszerek Dokkolási és biztonsági kiegészítők 7

8 A helyes tervezés Rakodástechnika a csarnokban vagy a csarnok előtt Rakodástechnika a csarnokban A belső megoldásnál gyakran figyelni kell arra, hogy a zárt kapu ellenére a rámpakiegyenlítőn keresztül a hő a csarnokból elszökik. Temperált csarnokoknál így szükségtelen energiaveszteség lép fel, ami helyes tervezéssel megakadályozható. A Hörmann ehhez a rámpa elé lefutó kapuval és a rámpakiegyenlítő alá telepített hőszigetelt panellel hatékony megoldást kínál. A hőveszteség így a rakodási időtartam kivételével minimális. A nem temperált csarnokoknál használható a hagyományos beépítés, a rámpakiegyenlítőre szerelt kapuval. Rakodástechnika a csarnok előtt A külső megoldásnál a rámpakiegyenlítőt egy előtétzsilipben a csarnok elé helyezik. A kapu képezi a csarnok nyílászáróját és minimalizálja a hőveszteséget, különösen ha épp nincs rakodás. További előnye, hogy a csarnok belseje teljes egészében a kapuig kihasználható. A megoldás alkalmas akár modernizálás esetén is, mert a csarnokon belüli költséges átépítések nélkül egy komplett rakodóállás jön létre. 8

9 A Hörmann-nal egyszerű a tervezés A Hörmann átfogó tervezési segítséget nyújt Önnek: a részletes tervezői segédletektől az energiatakarékossági iránymutatáson keresztül az egyedi megoldások szemléletes információjáig és demóanyagaiig. Használja ki a Hörmann know-how-ját és tervezzen biztonsággal! Tervezői segédletek részletes információkkal és rajzokkal Energiatakarékossági iránymutató ÚJ Az interaktív tervezői segédlet megtalálható a internetoldalon. Információk és demóanyagok olyan egyedi megoldásokról, mint pl. a DOBO rendszer, megtalálható itt: 9

10 Logisztikai megoldások a csarnokban Tervezési példák Járműpark majdnem azonos rakfelület-magassággal Ahol majdnem teljesen egyforma rakfelületmagasságú tehergépkocsik be- és kirakodása történik, és nincs szükség a rámpa alatti tér kihasználására, ott a mechanikus rámpakiegyenlítő a gazdaságos megoldás. Relatív alacsony rakodásszám esetén akár kézi redőnykapu is használható a csarnok nyílászárójaként. Termékajánlás MLS mechanikus rámpakiegyenlítő Kézi redőnykapu Kaputömítés Ütközőpuffer Kerékvető Különböző rakfelület-magasságú tehergépkocsik Ha egy rakodóállást különböző rakfelületmagasságú tehergépkocsik használnak, akkor a hidraulikus rámpakiegyenlítő a megoldás. A rámpakiegyenlítő alá betolható a jármű hidraulikus hátfala. Megfelelő méretezéssel akár igen súlyos áruk rakodására is alkalmas. Termékajánlás Hidraulikus rámpakiegyenlítő Ipari redőny- vagy szekcionált kapu Kaputömítés Ütközőpuffer Kerékvető Hőszigetelő megoldások temperált csarnokokhoz A rakodóállás időben nagyobbrészt nincs használatban, és a kapu zárva van. Hogy ilyenkor a hőveszteség minimalizálható legyen, egy, a rámpa elé lefutó hőszigetelt szekcionált kaput és kiegészítésként a rámpa alá telepített hőszigetelt panelt kell alkalmazni. Termékajánlás Hidraulikus előtolónyelves rámpakiegyenlítő hosszabbított nyelvvel Alulról hőszigetelt panellel szigetelt rámpa Rámpa elé lefutó ipari szekcionált kapu alacsony U-értékkel Kaputömítés Ütközőpuffer Kerékvető DOBO rendszer hűtőházakhoz Hogy a temperált áruk hűtési lánca ne szakadjon meg, a tehergépkocsi ajtóit csak a dokkolás után nyitják ki. Az optimálisan összehangolt Hörmann DOBO rendszer magas komfortot és csekély energiaveszteséget nyújt. Erről részletes információt a 39. oldalon talál. 10 Termékajánlás Hidraulikus előtolónyelves rámpakiegyenlítő DOBO kivitelben hosszabbított nyelvvel Lépcsős rámpa Alulról hőszigetelt panellel szigetelt rámpa Rámpa elé lefutó ipari szekcionált kapu alacsony U-értékkel Flexibilis gyorskapu Felfújható kaputömítés Magasságban állítható ütközőpuffer HDA dokkolássegítő Kerékvető

11 Logisztikai megoldások a csarnok előtt Tervezési példák Temperált csarnok és tehergépkocsi azonos rakodószinten Ennél az energiahatékony és kedvező árú megoldásnál a kapu a csarnok padlójáig lefut és szigeteli a kapunyílást. A mechanikus rámpakiegyenlítő a csarnok elé kerül felszerelésre, ez áthidalja a tehergépkocsik rakfelületének kisebb magasságkülönbségeit. Termékajánlás MRS mechanikus rámpakiegyenlítő Ipari kapu alacsony U-értékkel Ponyvás kaputömítés 900 mm-es mélységgel Ütközőpuffer Kerékvető Temperált csarnok a teljes felület kihasználásával A rámpakiegyenlítő csarnok elé telepítésével a csarnok belseje kompletten kihasználható. A hidraulikus rámpakiegyenlítő lehetővé teszi a különböző rakfelület-magasságú tehergépkocsik dokkolását. Ehhez a duplafalú, hőszigetelt ipari kapu igen jól szigetelt csarnokzárást biztosít. Termékajánlás Előtétzsilip hidraulikus rámpakiegyenlítővel Ipari szekcionált kapu alacsony U-értékkel, a csarnok nyílászárójaként Kaputömítés Ütközőpuffer Kerékvető DOBO rendszer a biztonságos rakodás érdekében Vámolandó áruknál és a lopások csökkentése érdekében e rendszernél a tehergépkocsi ajtóit csak közvetlenül a rakodás megkezdése előtt nyitják ki. Cserekonténerek is felügyelet nélkül pl. egész éjjel, a rakodóállásra dokkolva maradhatnak. Termékajánlás Előtétzsilip hidraulikus előtolónyelves rámpakiegyenlítővel DOBO kivitelben és hosszabbított nyelvvel Lépcsős podeszt Ipari szekcionált kapu alacsony U-értékkel Felfújható kaputömítés Magasságban állítható ütközőpuffer Kerékvető DOBO rendszer hűtőházakhoz és a csarnok tényleges kihasználásához Hogy egy hűtőház felülete teljes egészében kihasználható legyen, a DOBO rendszer egy hőszigetelt előtétzsilippel kombinálható. Az ipari kapu az előtétzsilipben képezi a külső nyílászárót. A kibővített temperált tér a külső falaknál és a podeszt alatt hőszigetelt panelekkel, és a rámpa elé lefutó kapuval hatékonyan leszigetelésre kerül. Termékajánlás Hőszigetelt előtétzsilip hidraulikus előtolónyelves rámpakiegyenlítővel DOBO kivitelben és hosszabbított nyelvvel Lépcsős podeszt Ipari szekcionált kapu alacsony U-értékkel Flexibilis gyorskapu Felfújható kaputömítés Magasságban állítható ütközőpuffer HDA dokkolássegítő Kerékvető 11

12 Mechanikus rámpakiegyenlítők Kézi működtetés közel azonos rakfelület-magasságok esetén Ahol közel azonos rakfelület-magasságú tehergépkocsik dokkolnak, azaz egységes a járműpark, a rámpamagasság helyes tervezésekor csak csekély lesz a magasságkülönbség a csarnok és a jármű rakfelülete közt. Az MLS és MRS mechanikus rámpakiegyenlítők ilyen szituációkhoz gazdaságos megoldások, melyek szériában 60 kn-os névleges terhelhetősége a legtöbb igényt kielégíti. Ezek egy működtető rúddal egyszerűen használhatók és teljesítik a rámpakiegyenlítők EN 1398 szerinti követelményeit. 12

13 Hörmann tipp: Az MRS előtétrámpához használjon min. 900 mm mély ponyvás kaputömítést, hogy az oldalkonzolok és az ütközőpufferek beépítési mélységét áthidalja. MLS rámpakiegyenlítő ÚJ Egy, a csarnok padlójában megfelelően előkészített aknába való szereléshez. Az MLS rámpakiegyenlítő gyorsan és egyszerűen behegeszthető. Ezek opcionálisan bebetonozóboxszal is kaphatók, hogy kompletten már az építés fázisában bebetonozhatók legyenek. MLS rámpakiegyenlítő Beépítés a csarnok aljzatába MRS előtétrámpa ÚJ A mechanikus rámpakiegyenlítővel és az oldalkonzolokkal felszerelt komplett előtétrámpát egyszerűen a nyílás elé kell felszerelni. Ezek gyorsan szerelhetők, nem szükséges számukra akna a csarnokban és akár már meglévő betonrámpára is felszerelhetők. Az oldalkonzolok, melyek választhatóan függőleges vagy vízszintes elrendezésűek, képezik az ütközőpufferek alátétszerkezetét. Ezeket egyszerűen a már előkészített csavarhüvelyre kell felcsavarozni. MRS rámpakiegyenlítő Szerelés a csarnok elé, választhatóan vízszintesen vagy függőlegesen szerelt pufferkonzolokkal. Ajánlott kaputömítés: DSS 900 mm-es mélységgel Munkatartomány MLS, MRS Rendelési szélességek 1750 mm 2000 mm 2250 mm Munkatartomány max. 12,5%-os lejtésnél EN 1398 szerint: szint fölött 68 mm, szint alatt 106 mm Könnyű működtetés gázrugós rásegítéssel A rámpakiegyenlítő hossza Felfekvés Konzolok mélysége kb. 735 mm kb. 150 mm MRS típus 435 mm ütközőpuffer nélkül Lehajtható rakodóhidak Ezek az erős, korrózióálló alumíniumból készült rakodóhidak kisebb magasságkülönbséghez használhatók, és csupán egyetlen személy által kezelhetők. Tehergépkocsik és vasúti vagonok hosszoldali be- és kirakodásához eltolható kivitelek szállíthatók. Oldalra eltolható rakodóhidak rámpa élére szereléshez 13

14 Hidraulikus rámpakiegyenlítők Kényelmes működtetés nagy szintkiegyenlítéssel 14 A hidraulikus rámpakiegyenlítők billenőlapos vagy előtolónyelves rámpakiegyenlítőkként kaphatók. Ezek legfeljebb 5 m-es hosszúsággal képesek áthidalni a tehergépkocsi rakfelülete és a rámpaszint közötti magasságkülönbséget. A rámpakiegyenlítő hídlemeze legfeljebb mm-ig egyetlen darabból készül. A hosszabb rámpakiegyenlítőknél a lemezek egy stabil végigfutó hegesztési varrattal vannak összekapacsolva. Az összes Hörmann rámpakiegyenlítő megfelel az EN 1398 követelményeinek.

15 Standard kivitel Nyelvformák Névleges terhelés / teherbírás A teherbírás a Hörmann rámpakiegyenlítőknél szériában 60 kn (névl. terhelés az MSZ EN 1398 szerint). Magasabb névleges terhelés HLS-2 esetén, igény szerint akár 180 kn-ig szállítható. R-típus, egyenes Standard 2000 mm-es rendelési szélességig Emelkedés / süllyedés Lásd» A szintkiegyenlítés vizsgálata«részt a 20. oldalon (EN 1398 szerint max. 12,5% lejtés engedélyezett). Felületek Profilírozott, csúszásgátló acél, szemcseszórással ill. maratva és kétkomponensű PU-lakkal ellátva. Opcionálisan akár kompletten horganyzott változatban is kapható. Színek Ultramarinkék (RAL 5002) vagy fekete (RAL 9017), illetve igény szerinti egyedi RAL-színben S-típus, srég Standard 2000 mm-es rendelési szélesség fölött SG-típus, külön nyelvszegmensekkel, hogy különböző tehergépkocsiszélességekhez is alkalmas legyen (előtolónyelves rámpakiegyenlítőknél 170 mm széles és betolható) Egyedi kialakítások Minőségi jellemzők Csúszásgátló bevonat Ha fontos igény a csúszásgátlás (DIN szerint R11 osztály). A csúszásgátló bevonat a profilírozott anyagra kerül felhordásra. Így annak sérülése esetén is garantáltan biztosíthatók az EN 1398 szerinti követelmények. Biztonság 2 munkahenger szolgálja a rámpakiegyenlítő kiegyensúlyozott, megbízható és mindenek előtt biztonságos üzemelését. Felszerelve automatikus Vész-Stop szelepekkel. Zajgátlás Ez a hídlemezre és a nyelvre felhordott kiegészítő bevonat szigeteli a kontakt zajokat és így kellemesebb munkakörnyezetet teremt. Hosszú élettartam Az anyagvastagság és a hídlemez aljára felszerelt merevítés megakadályozza az EN 1398 szabványban megkövetelt mértéknél nagyobb alakváltozást (nyomvályúsodást). Réstömítés Az olyan rámpakiegyenlítőkhöz, melyek a csarnokon belülre vannak telepítve, ajánlott a réstömítés. Ez nyugalmi állapotban letömíti az oldalsó rést, és megakadályozza a huzathatást, valamint a meleg levegő elszökését is. Tartósan biztonságos üzemelés Az elülső gerenda nem a stabil, önhordó szerkezetet szolgálja, hanem védi a rámpakiegyenlítőt a teljesen pontatlan aláállástól. 15

16 Hidraulikus billenőlapos rámpakiegyenlítők Optimális magasságkiegyenlítés bármely áruféleséghez Az elektrohidraulikus rendszer a hídlemezt a legfelső helyzetbe emeli, majd a billenőlap automatikusan felcsapódik. Ezt követően a híd addig ereszkedik le, míg a billenőlap a jármű rakfelületén fel nem fekszik. Most biztonságosan és gördülékenyen végezhető a be- és kirakodás. Különösen erős zsanérok és a végigfutó zsanérzat garantálja a megbízható működést. A nyitott szerkezetnek köszönhetően a zsanérok mindig szennyeződésmentesek maradnak. Az olyan különösen nehéz áruféleségekhez, mint pl. a papírrakományok, a billenőlapos rámpakiegyenlítő akár max. 180 kn-os névleges terhelésig szállítható. A nyelvnek az EN 1398 szerint legalább 100 mm-t kell a rakfelületen felfeküdnie. A billenőlapos rámpakiegyenlítők valós áthidalása a zsanéros szerkezet miatt kevesebb, mint a nyelv hossza (pl. 330 mm az áthidalás egy 405 mm hosszú nyelv esetén). Emellett a felfekvési mélységet az ütközőpuffer szerkezeti mélysége és az esetlegesen a gépjárműn lévő puffer is befolyásolja. Billenőlapos rámpakiegyenlítő Alapkivitelben 405 mm hosszú nyelvvel, de ez opcionálisan akár max. 480 mm is lehet. Kívánságra a néveleges terhelés max. 180 kn-ig szállítható. Billenőlap-zsanér A nyitott szerkezet megakadályozza, hogy a szennyeződés, pl. faforgács, a zsanérban felhalmozódjon. Lapos átmenet a hídlemez a nyelv között, így a rakodás biztonságosan lehetséges ütésérzékeny áruk esetén is. Erős acélszerkezet Csavarodásbiztos rámpakiegyenlítő 2 munkahengeres technikával, hídelemez és billenőlap profilírozott, csúszásgátló felületű acélból. Vastagság: hídlemez 6/8 mm, billenőlap 12/14 mm, lejtéssel. 16

17 Hidraulikus előtolónyelves rámpakiegyenlítők Precíz áthidalás, akár nagy távolságra eső gépkocsi-rakfelület esetén is A rámpakiegyenlítő nyelvének fokozatmentes és centiméteres pontosságú kitolása lehetővé teszi akár a teljesen telire rakodott tehergépkocsi egyszerű és biztonságos kirakodását is. Így könnyedén rakodhatók azon raklapok is, amelyek a jármű rakfelületének a legvégén találhatóak, és emiatt az előtolónyelvnek csak minimális felfekvést tesznek lehetővé. Előtolónyelves rámpakiegyenlítő Alapkivitelben az előtolónyelv 500 mm hosszú. Kívánságra akár 1000 vagy 1200 mm-es nyelv is szállítható. A hídlemez és az előtolónyelv alul egymásba kapcsolódó szerkezete, valamint az oldalsó csúszóprofilok biztosítják az egyenletes és megbízható megvezetést. Az előtolónyelv egy különálló működtető gombbal célirányosan behúzható és kitolható, ezáltal egyértelmű és ellenőrizhető a rakfelület helyzete. Az előtolónyelven lévő jelölések megadják a minimális és a maximális felfekvést. Szériában az előtolónyelv 500 mm hosszú. Hosszabb kivitelek is szállíthatók. Ez akkor lehet szükséges például, ha a rámpakiegyenlítőt a kapuszerkezet mögé építik be. Stabil előtolónyelv A stabil elülső éllel rendelkező előtolónyelv teljes hosszon merevítve van. A járófelület egyetlen darabból készül. Lapos átmenetek a hídlemez, az előtolónyelv és a rakfelület között, lehetővé teszi a biztonságos rakodást. Erős acélszerkezet Csavarodásbiztos rámpakiegyenlítő 2 munkahengeres technikával, hídelemez és előtolónyelv profilírozott, csúszásgátló felületű acélból. Vastagság: hídlemez 8/10 mm, előtolónyelv 12/14 mm, lejtéssel. 17

18 Hidraulikus előtolónyelves rámpakiegyenlítők Speciális követelményekhez Előtolónyelves rámpakiegyenlítő DOBO kivitelben Először dokkolni és csak később nyitni a rámpa kapuját és a tehergépkocsi ajtóit, ez az elve a DOBO (Docking before opening) rendszernek. A Hörmann DOBO rendszer bázisa egy ferde nyugalmi állású előtolónyelves rámpakiegyenlítő 1000 mm hosszú előtolással. Részletes információt a 39. oldalon talál. Előtolónyelves rámpakiegyenlítő DOBO kivitelben Rámpakiegyenlítő 3-részes előtolónyelvvel tehergépkocsikhoz és kisteherautókhoz Előtolónyelves rámpakiegyenlítő HTLV-3 A tehergépkocsi és a kisteherautó beés kirakodása ugyanannál a rámpánál történik ez az előnye a 3-részes előtolónyelvvel rendelkező HTLV-3 rámpakiegyenlítőnek. A tehergépkocsihoz a teljes nyelvszélesség (kb mm) fokozatmentesen kitolható. A 60 kn-os névleges terheléssel a HTLV-3 hagyományos rámpakiegyenlítőként használható. 60 kn A vezérlés egyszerű átkapcsolásával csak a nyelv középső része tolódik ki, míg az oldalsó részek a teljesen visszahúzott állapotban maradnak ez az ideális a kisteherautók számára. Egy intelligens hidraulikus rendszer szolgálja a szükséges súlykompenzációt a kisteherautó tehermentesítéséhez. A rámpakiegyenlítő követi a mozgást, ha a kisteherautó rakfelülete a terhelés hatására tovább süllyed. Így minden időpillanatban garantált a biztonságos felfekvés. A rámpakiegyenlítő ilyenkor EN 1398 szerint 20 kn-ig terhelhető. Előtolónyelves rámpakiegyenlítő HTLV-3 Nem minden villástargonca alkalmas a létrejövő lejtőkhöz. Egy hosszabb rámpakiegyenlítő kedvezőbb hajlásszöget eredményez. Kérje tanácsunkat! 20 kn 18

19 Előtolónyelves rámpakiegyenlítő párhuzamos csatlakozással A párhuzamos csatlakozás révén a rámpakiegyenlítő elülső részén szállítójármű mindenkor vízszintesen hajt rá a tehergépkocsi rakfelületére. Így lehetséges villástargoncával magas áruféleségeket is rakodni vagy egy egyszerű békával az első sor raklapot problémamentesen mozgatni. Előtolónyelves rámpakiegyenlítő HTLP-2 Előtolónyelves rámpakiegyenlítő HTLP-2 előtolónyelves rámpakiegyenlítő ollós emelőasztallal kombinálva Ha nincs elég hely egy rámpakiegyenlítő számára, akkor egy liftleveller lehet az alkalmas megoldás, hogy a gyors és hatékony rakodás megoldható legyen. Liftleveller Előtolónyelves rámpakiegyenlítő ollós emelőasztallal kombinálva A tehergépkocsi be- és kirakodásához a liftleveller úgy használható, mint egy szokványos előtolónyelves rámpakiegyenlítő. A liftleveller választhatóan 500 vagy 1000 mm-es előtolással szállítható. Az ollós emelőasztallal a rámpakiegyenlítő a forgalom szintjéig lesüllyeszthető, így az áruk gyorsan és egyszerűen e szintről a csarnok padlószintjére mozgathatók. 19

20 Hidraulikus rámpakiegyenlítők Munkatartomány, szintkiegyenlítés, méretek Gyakorlati Hörmann tipp A lejtés a szint alatt mindig kedvezőbb, mint a szint fölött! Gyors be- és kirakodás, és kisebb terhelés. Munkatartomány / szintkiegyenlítés 750 HTL mm-es előtolással HTL mm-es előtolással HTL-2 HRT HRT 500 mm-es előtolással 1200 mm-es előtolással 1000 mm-es előtolással HRT 500 mm-es előtolással 480 HLS-2 billenőlappal ** ** * HLS/HRS HLL HLL billenőlappal 1000 mm-es előtolással 500 mm-es előtolással HTLV mm-es előtolással HTLV mm-es előtolással ** HTLP mm-es előtolással * hossz 4700 mm ** Hossz Rámpakiegyenlítő ** ** ** ** * -440 ** HLL liftleveller értékei és hossza a rámpakiegyenlítőként való működésre vonatkoztatva. Szintkiegyenlítés ollós emelőasztalként 1250 mm, teljes hossz: rámpakiegyenlítő hossza mm Méretek Szerkezeti magasság Rámpakiegyenlítők rendelési hossza Billenőlapos rámpakiegyenlítő Előtolónyelves rámpakiegyenlítő Liftleveller Teljes hossz: Rámpakiegyenlítő hossza HLS HLS HTL HTLV HTLP-2 900* 2400 Rendelési szélesség Rámpakiegyenlítő 2000, 2100, 2250 HLL , 2100, 2250 Rámpamagasság Billenőlapos rámpakiegyenlítő Előtolónyelves rámpakiegyenlítő HRS HRT , 2100, 2250 teljes szélesség , 2100, 2500 teljes szélesség Minden méret mm-ben

21 Hidraulikus rámpakiegyenlítők Beépítési variációk a csarnokban Hátoldalon és elöl meghegesztve A rámpakiegyenlítő egy meglévő, sarokperemmel ellátott betonnyílásba kerül elhelyezésre. Ez a beépítési variáció akár rakodóállások felújításához is alkalmas. Hátoldalon és elöl meghegesztve 3 oldalt fogadó keretbe hegesztve Ennél a beépítési variációnál az építkezés fázisában egy úgy nevezett fogadó keret kerül elhelyezésre, amelybe a rámpakiegyenlítőt később, 3 oldalról behegesztik. A rámpakiegyenlítő báziskerete ehhez gyárilag egy sarokperemmel van ellátva. 3 oldalt fogadó keretbe hegesztve Bebetonozás az aknába kiöntési réssel Egy rámpakiegyenlítő bebetonozására sokféle lehetőség van. Ezek egyike az aknába építés kiöntési réssel. A Hörmann HLS-2 és HTL-2 rámpakiegyenlítők báziskerettel is szállíthatók, amely fel van szerelve a szükséges sarokperemmel és a horgonyokkal. A kiöntési rést nem szabad túl keskenyre készíteni, hogy a megfelelően stabil horgonyzás, mindenekelőtt a zsanérok környékén problémamentes legyen. A bekötővasalással lehet a megfelelő statikai kapcsolatot létrehozni a szomszédos betonfelülettel. Bebetonozás az aknába kiöntési réssel Bebetonozás előre gyártott betonelemekbe A sok rakodóállásos csarnokok építése során az előre gyártott betonelemek használata a gyakorlat. A Hörmann HLS-2 és HTL-2 rámpakiegyenlítők ilyenkor a legegyszerűbb módon az építkezés fázisában kerülnek beépítésre. Ehhez a rámpakiegyenlítő báziskerete gyárilag egy sarokperemmel és horgonyokkal van ellátva. A horgony a vasaláshoz vagy a tüskékhez hegeszthető, mielőtt a rámpakiegyenlítő bebetonozásra kerül. Így egy átjárható betonfödém keletkezik. Bebetonozás előre gyártott betonelemekbe Bebetonozás fa zsaluszerkezettel A rámpakiegyenlítő bebetonozása egy zsaluzattal történik. A rámpakiegyenlítő egy bebetonozóboxszal együtt kerül leszállításra, azaz az önhordó báziskeret 3 oldalon zárt és sarokperemmel valamint horgonyokkal van ellátva. Bebetonozás fa zsaluszerkezettel 21

22 Előtétzsilipek Rakodóállás a csarnok előtt Az előtétzsilipek a csarnok elé kerülnek. Így a csarnok belseje egészen a külső falig teljesen kihasználható. A csarnok kapuja nem a rámpakiegyenlítőre, hanem a rámpakiegyenlítő mögött a csarnok padlójára zár rá. Így a kapunyílás a rakodási időn kívül a legjobban szigetelt. Akár felújításokhoz is használható az előtétzsilip, mert általa a csarnokban való átalakítási munkák nélkül egy komplett rakodóállás jön létre. Az előtétzsilipek egyesével vagy sorba rendezve, 90 -os csatlakozással építhetők az épület elé. De akár 30, 45, 60, 120, 135, 150 -os fűrészfogas elrendezés is szállítható, hogy nagyobb manőverezési játéktér álljon rendelkezésre. Állítható podesztlábak A magasságban állítható lábaknak köszönhetően a hídlemez szintje akár utólagosan (pl. az épület süllyedése után) is állítható. A podesztlábak alapvetően horganyzottak. 22

23 Gyakorlati Hörmann tipp A szerkezet helyes méretezéséhez fontos, hogy megadja nekünk a felállítás helyszínén várható hóterhelést. Előtétzsilip helyszíni burkoláshoz A keretszerkezet mindig a leginkább alkalmas burkolattal szerelhető fel a helyszínen - ajánlott, ha az épület homlokzatának és az előtétzsilip megjelenésének összhangban kell lennie. Előtétzsilip helyszíni burkoláshoz acélból, vevőspecifikus kívánságokhoz Előtétzsilip 40 mm-es panelekkel A duplafalú acélpaneles burkolat nemcsak az árut és a személyzetet védi az időjárás hatásaitól, hanem a rakodási folyamat zajának kiszűrődését is gátolja és így egy jobb munkahelyi klímát teremt. Hőszigetelt előtétzsilip 80 mm-es panelekkel Ha az előtétzsilip egy hűtési zóna része, akkor különleges felszereltség szükséges. A Hörmann hőszigetelt zsilipek mind a tetőnél és a falaknál, mind a rámpakiegyenlítő alatt 80 mm vastag szendvicsburkolattal vannak ellátva. A hőszigetelt zsilipeknél a külső kapu általában egy maximális hőszigeteléssel ellátott szekcionált kapu, amely az előtétzsilipbe van szerelve. Ilyenkor az épületbe ajánlott egy gyorskapu elhelyezése a rakodási folyamat közbeni szigetelési céllal. A hőszigetelt zsilipeket hatékonyan kell a nedvesség ellen védeni. Az összes fugát le kell tömíteni. E munkákat hűtőtechnikai szakalvállalkozóval kell elvégeztetni. Előtétzsilip 40 mm vastag PU-kihabosított szendvicspanelekkel Hőszigetelt előtétzsilip 80 mm-es panelekkel Körben tömítve, hűtőházakhoz Sorolt elrendezés 90 -os sorba rendezésnél több előtétzsilip helytakarékos, kompakt módon egyetlen egységet képezhet. Sorolt elrendezés, a helytakarékos megoldás 23

24 Ponyvás kaputömítések Univerzálisan felszerelhető A Hörmann ponyvás kaputömítések illeszkednek a különböző járműméretekhez, ezért sokoldalúan alkalmazhatóak. Rámpa- vagy áthajtóutas modellként sokféle variációban szállíthatók, így a legtöbb szituációra optimálisan használhatóak. A magas minőségű felső- és oldalsó ponyvák egy horganyzott acélkeretre vannak szerelve, amely benyomható, és így egy stabil, rugalmas, és erős szerkezetet kapunk. A ponyvákat és a keretelemeket könnyen szerelhető, összecsavarozható elemekként készítik. Ebből adódóan a csere problémamentesen, kis költséggel elvégezhető. 24

25 Ponyvás kaputömítések A tehergépkocsi határozza meg a méretet Tisztázza a következőket: Milyen magas a rakodórámpa? Milyen szélesek és milyen magasak a dokkoló járművek? Kell-e különböző méretű járműveknek ugyanazon rakodóálláson rakodni? Milyen áruféleséget rakodnak? A B C A B C A B C A felsőponyva magasságát a jármű magassága határozza meg. Optimális: 150 mm-es átfedés Gondosan határozza meg az alábbi táblázat segítségével a frontnyílás szükséges méretét. Csak így érheti el az optimális tömítettséget. Ideális esetben a kaputömítés 850 mm-rel magasabb és 1000 mm-rel szélesebb a járműnél. A hosszabb felsőponyva kisebb járművek esetén is gondoskodik a jó tömítésről, azonban magasabb járműveknél belóg a rakodónyílásba. Az ideális átfedés kb. 150 mm. A ponyva szélességének és a beépítési mélységnek a megfelelő kombinációja optimális tömítést eredményez. A Hörmann kaputömítések mélysége 500 mm, és ezt már a gyakorlat is igazolta. Vásárlói kérésre a kaputömítések 600 mm-es szerkezeti mélységgel is szállíthatók, a DS típus még akár 900 mm-es is lehet, ez ideális pl. az MRS mechanikus rámpakiegyenlítőkhöz, melyeket a rámpa elé szerelnek. Standard 3350 / 3500 mm szélességek: Standard 3500 / 3750 mm magasságok: (az áthajtóutas modell 4500 mm magas) H B1 B2 H1 H2 100 B B 1 B 2 T H H 1 H 2 Szélesség oldalponyva frontnyílás Kapu Magasság Felsőponyva Frontnyílás A kaputömítés szereléséhez a kapunyílásnak a következő max. méretet meg kell tartania: Kapuszélesség = kaputömítés szélessége mm Kapumagasság = kaputömítés magassága mm B T = B mm B kaputömítés-szélesség DS DT DDF B1 Oldalponyva B2 Frontnyílás Frontnyílás szélessége = kaputömítés szélessége - (2 oldalponyva szélessége) H Kaputömítés magassága DS/DT DT DDF H 1 Felsőponyva H2 Frontnyílás * Frontnyílás magassága = Kaputömítés magassága - Felsőponyva magassága (vízelvezetés) * Áthajtóutas modell minden méret mm-ben 25

26 Ponyvás kaputömítések Rugalmas keretszerkezetek Vezetőkaros szerkezet A vezetőkarok a speciális keretprofil miatt mind vízszintesen, mind függőlegesen rugalmasak. Vezetőkaros szerkezet Opcionálisan teleszkópos vezetőkarokkal és mozgatható elülső kerettel. Csak a Hörmann-nál Opcionálisan a Hörmann kínál egy szabadalmaztatott megoldást teleszkópos vezetőkarokkal és együttmozgó elülső kerettel (DLS-H). Ez a kialakítás minimalizálja a sérülések kockázatát a kaputömítés felső élén, amely a cserekonténerek emelésekor vagy a magasan dokkoló tehergépkocsi miatt azok rakfelületének ill. felépítményének megmagasodása miatt léphet fel. Ollókaros szerkezet Opcionálisan áthajtóutas modellként vagy mélyített kivitelként Ollókaros szerkezet A különösen stabil húzórugós ollókaros szerkezet párhuzamosan nyomódik össze és a rakodás után ismét feszesre húzza a burkolatot. Ez lehetséges áthajtóutas és mélyített kiviteleknél is. Erősített felsőponyvák A kaputömítés felsőponyvája különösen nagy terhelést kap, ezért az erősítve van. Kívánságra a DS kaputömítéshez a felsőponyva oldalt bevágott változatban is kapható, hogy a dokkolás során a terhelés csökkenjen. Az ollókaros szerkezeteknél a felsőponyvát opcionálisan akár a teljes szélességen lamellázva, 100%-os átfedésű változatban wis szállítjuk. Opció: bevágott felsőponyva Energiatakarékosság saroktömítő párnákkal Opció: saroktömítő párnák Hogy a kaputömítés alsó lezárása a fal és a ponyva között tömített legyen, opcionálisan saroktömítő párnákkal szerelhető fel. 26

27 Gyakorlati Hörmann tipp Használjon tolatássegítőt a dokkolási zónában. Ezek azt a célt szolgálják, hogy a tehergépkocsi mindig helyesen dokkoljon, oly módon, hogy a ponyvás kaputömítés hatékonyan tömíthessen és az ütközési sérülések elkerülhetők legyenek. DS típusú kaputömítés Normál rakodási frekvencia esetén ajánlott a DS kaputömítés. Az oldal- és felsőponyvák 2-rétegűek, 3 mm vastagok, poliészter monofilszálas szövetbetétből állnak, mindkét oldalukon PVC bevonattal. A ponyva anyagában lévő monofilszálak szolgálják a tehergépkocsi dokkolása során a szükséges előfeszítést / a tgk hátoldalának letömítését. Ha a járművek nagyon különbözőek, ésszerű lehet egy sarokbevágott vagy lamellás felsőponyva választása, amivel a felsőponyvában a magas járműveknél fellépő feszültség csökkenthető. DT típusú kaputömítés Ahol folyamatos rakodás történik, ott a nagyon jó minőségű ponyvából készült DT kaputömítés a megfelelő választás. A ponyva anyaga nagyfrekvenciás hegesztésű, 2 mm vastag poliészter speciális szövetbetéttel, amely mindkét oldalt PVC bevonattal van ellátva. A nagyfokú előfeszítéshez és a tehergépkocsi megfelelően jó letömítéséhez a felső- és oldalponyvákba acél laprugók vannak integrálva. DS Standard szélességek: 3350 / 3500 mm Standard magasságok: 3500 / 3750 mm Az áthajtóutas modell 4500 mm magas Opcionálisan fülkemodellként. DT Standard szélességek: 3350 / 3500 mm Standard magasságok: 3500 / 3750 mm Az áthajtóutas modell 4500 mm magas. DDF típusú kaputömítés A különösen nagy szakítószilárdságú ponyvával burkolt habanyag töltésű oldalpárnákkal ellátott DDF kaputömítés a vezető- és ollókaros ponyvás kaputömítések alternatívája. Az oldalpárnák habanyag töltete pontatlan dokkoláskor összenyomódik vagy sérülésmentesen kissé kitér oldalra. Az oldal- és felsőponyvák 2-rétegűek, 3 mm vastagok, poliészter monofilszálas szövetbetétből állnak, mindkét oldalukon PVC bevonattal. A felsőrész felfelé mozoghat, pl. ha egy jármű felpumpált légrugókkal dokkol. DDF Standard szélességek: 3300 / 3400 mm Standard magasság: 3500 mm Színek Felső- és oldalponyvák DS DT DDF Grafitfekete, RAL 9011 Bazaltszürke, RAL Enciánkék, RAL Tolatási csíkok Fehér Sárga - Narancssárga - - Piros - - Oldalburkolat Grafitfekete, RAL 9011 Bazaltszürke, RAL Enciánkék, RAL

28 Felfújható kaputömítés Rugalmas tömítés az ajtónyílás környéki korlátozások nélkül A tehergépkocsik vagy cserekonténerek zárt ajtókkal dokkolhatnak a rakodóálláson. A kapu nyitása előtt a felfújható kaputömítés aktiválódik és hatékonyan körbezárja a járművet. A tehergépkocsi vagy cserekonténer ajtóit most lehet kinyitni. A felfújható kaputömítések különösen jól illeszkednek a különböző járműméretekhez, ezért sokoldalúan alkalmazhatóak. A tökéletes tömítés messzemenőkig akadályozza a hideg bejutását a fűtött csarnokba ill. a meleg bejutását a hűtőházba, így energiát takarít meg. Ez körbezárja a járművet az ajtók mozgástartományának korlátozása nélkül, és olyan meghatározott szituációkban, mint pl. a DOBO rendszer, ez az optimális megoldás. A rakodás végeztével és a ventilátor kikapcsolása után a párnák a belső feszítőkötelek és ellensúlyok révén gyorsan visszahúzódnak. 28

29 DAS-3 kaputömítés A jármű dokkolását követően a ventilátor felfújja a kaputömítést körülötte, és a rakodóteret pár másodperc alatt teljesen letömíti. Ez a kaputömítés DOBO rendszerhez, hűtőházakhoz és hosszú rakodási idejű termékek esetén ajánlott. Igény esetén szállítható letekerhető felső ponyvával a felfújható felsőpárna helyett. A saroktömítő párnák a szállítási csomag részét képezik alapkivitelben, opciósan felfújható kivitelben is kérhető. Ezek a párnák az alsó rész tömítését szolgálják, a falcsatlakozás és az oldalpárna között. DAS-G-3 kaputömítés Áthajtóutas modell Az áthajtóutas modell nem felfújt párnák esetén lehetővé teszi az akadálytalan behajtást az épületbe. Kívánságra a felfújható felsőpárna helyett kapható elektromosan letekerhető felsőponyvával is. DAS-3 3-oldali felfújható kaputömítés Opcionálisan fülkemodellként Standard méret: mm (Sz Ma Mé) Frontnyílás nyugalmi állapotban: mm (Sz x Ma) felfújt párnákkal: mm (Sz Ma) DAS-G-3 Áthajtóutas modell mint DAS-3, Standard méret: mm (Sz Ma Mé) Frontnyílás nyugalmi állapotban: mm (Sz x Ma) felfújt párnákkal: mm (Sz Ma) DAK-3 kaputömítés A DAK-3 kaputömítés előnyös kombinációja a fix oldalpárnáknak és a szendvicsburkolat mögé rejtett felfújható felsőponyvának. Ez a kaputömítés különösen ajánlott függesztett áruféleségekhez. A habanyaggal töltött oldalpárnák tökéletesen tömítenek oldalt. A felfújható felsőpárnának köszönhetően a rakodónyílás teljes magassága szabad marad, hogy az árukat a szállítóberendezésre lehessen továbbítani. Minőségi jellemzők A tető- és oldalburkolat hőszigetelt, 20 mm vastag acélpanelekből készül. Ezek fehéralumínium (RAL 9006) vagy törtfehér (RAL 9002) színűek, lekerekített Softline megjelenésű eloxált alumínium sarokprofilokkal vannak ellátva. A felfújható párnákat védő ponyvacsíkok 2-rétegűek, 3 mm vastagok, poliészter monofilszálas szövetbetétből állnak, mindkét oldalukon PVC bevonattal. A párnák időjárásálló, tartósan elasztikus és nagyfrekvenciás hegesztésű ponyvaanyagból készülnek, grafitfekete (RAL 9011) színben. DAK-3 1-oldali felfújható kaputömítés fix oldalpárnákkal Standard méret: /850 mm (Sz Ma Mé) Frontnyílás nyugalmi állapotban: mm (Sz x Ma) felfújt felsőpárnával: mm (Sz Ma) Erős és elegáns Acélpanelek lekerekített Softline megjelenésű alumínium sarokprofilokkal. 29

30 Párnás kaputömítés A legjobb megoldás speciális felhasználási területekhez Ahol felső csapóajtó nélküli, közel azonos méretű és felépítményű tehergépkocsik vagy cserekonténerek dokkolnak, ott a párnás kaputömítés a kitűnő választás, és ez nyújtja a legjobb tömítést. A párnás kaputömítéseknél a konténer külső oldala és a nyitott ajtó közötti tér is le van tömítve. Emiatt azonban csökken a rakodási nyílás, ami miatt a felső csapóajtóval rendelkező tehergépkocsikhoz ezek nem alkalmasak. 30

31 Gyakorlati Hörmann tipp Ha az udvar szintje nem merőleges a homlokzatra, a Hörmann speciális készítésű párnákat kínál, amelyek a tehergépkocsi hézagát optimálisan letömítik. DFH kaputömítés A be- és kirakodáshoz a tehergépkocsi már nyitott ajtókkal tolat a habanyaggal töltött párnáknak. A dokkoláskor a párnáknak nem szabad 50 mm-nél jobban összenyomódniuk. Ezért fontos, hogy az ütközőpuffer mélysége a kaputömítéshez helyesen legyen megválasztva. Konzolok segítségével a különbség egyszerűen kiegyenlíthető. DFH Kaputömítés fix oldalés felsőpárnákkal Standard méret: mm (Sz Ma) DFC kaputömítés Különböző felépítményű kisebb tehergépkocsikhoz és magas rakodónyílású csarnokokhoz alkalmas ez a fix oldalés felsőpárnás, valamint kiegészítő fix felsőponyvás kaputömítés. DFC Kaputömítés fix oldalpárnákkal. Felsőpárna kiegészítő felsőponyvával. Standard méret: mm (Sz Ma) Párnák A párnák PU-habanyaggal vannak töltve. A stabil báziskerettel és a csúcsminőségű, szövetbetéttel erősített műanyagponyvás burkolattal együtt a párnák egyetlen strapabíró egységet képeznek. A párnák ütközési felülete a nagyfrekvenciás hegesztésű poliésztercsíkok miatt a teljes szélességen plusz erősítést kap és ezzel a kis kopás és hosszú élettartam biztosított. Színek Felső- és oldalponyvák DFH DFC Grafitfekete, RAL 9011 Tolatási csíkok Fehér Sárga Narancssárga Piros Párnaformák merőleges alak srég alak (W) (az oldalpárnáknál) Minden méret mm-ben A konténer külső oldala és a nyitott ajtó közötti tér is le van tömítve. 31

32 Hörmann ipari kapuk Komplett program Önnek Az Európa-szerte legszélesebb programmal, az összes fontosabb építőelemet átfogóan, a Hörmann egzakt módon az Ön speciális igényeihez illeszkedő ipari kapurendszereket kínálja. Kapu- és meghajtástechnika egyetlen kézből, mindig a technika aktuális állása szerint, ez garantálja a tökéletes működést és a legmagasabb biztonságot. 32

33 ÚJ ThermoFrame a legjobb hőszigetelésért Fő a biztonság: átjáróajtók alacsony küszöbbel A LEGERŐSEBB KARCÁLLÓSÁG ÚJ SB redőnykapuk / redőnyrácsok innovatív húzórugós technikával és opcionálisan lágy indítás és lassított stop-funkcióval felszerelt WA 300 R S4 meghajtással Erős és megbízható kapu a mindennapokban Új: alapkivitelben biztonsági fényráccsal Az optimális anyagáramlás és a gazdaságosság érdekében BIZTONSÁGI FÉNYRÁCS alapkivitelben Gyakorlati Hörmann tipp A gyorskapuk nemcsak egyesével rendelhetők, hanem szekcionált vagy redőnykapukkal kombinálva is, hogy a targoncával való áthajtás után a nyílás ismét gyorsan lezáródjon. Ipari szekcionált kapuk A helytakarékos kapurendszerek a különböző sínvezetéseknek köszönhetően minden ipari létesítményhez illeszkednek. Ez szolgálja az új építések és a felújítások biztonságos tervezhetőségét. A Hörmann méretre szabott megoldásokat kínál minden felhasználáshoz: például erősen hőszigetelt, duplafalú, 80 mm vastag DPU kapukat, akár 0,48 W/m² K U-értékkel. Redőnykapuk és redőnyrácsok A csak kevés komponensből álló egyszerű szerkezetnek köszönhetően a redőnykapuk különösen gazdaságosak és robusztusak. A követelménytől függően különböző kapulapés felszereltségi variációk választhatók. A kevésbé használt rakodóállásokhoz ajánlható például az innovatív húzórugós technikájú kézi redőnykapu. Az acélprofilokból álló Decotherm S redőnykapu a helyes választás a kemény logisztikai üzemmódhoz. Gyorskapuk A Hörmann gyorskapuk kül- és beltérben optimalizálják a forgalmat, javítják a belső tér klímáját és energiát takarítanak meg. Előny: a SoftEdge technológia az integrált anti-crash / ütközésvédelmmel a flexibilis gyorskapukat különösen biztonságossá és gazdaságossá teszi. További információt a Hörmann brosúrákban talál Ipari szekcionált kapuk Redőnykapuk és redőnyrácsok Gyorskapuk 33

34 Vezérlésrendszerek Kompatibilis rendszermegoldások Kényelmi funkciók az egyszerű üzemeltetéshez 2 db 7-szegmenses kijelző üzemmód- és hibakijelzéssel a kényelmes menüleolvasáshoz és programozáshoz szervizmenü karbantartási ciklus-, és üzemóraszámlálással, illetve hibakijelzéssel az utolsó 5 hibajelzés kiolvasása Kényelmes előtolónyelvműködtetés Két különböző nyomógomb szolgál az előtolónyelv kitolására és visszahúzására, ez lehetővé teszi a rakfelület kényelmes és egzakt pozicionálását. Automatikus impulzusos visszatérítés Mindössze egyetlen impulzussal a rámpakiegyenlítő ismét visszatér a nyugalmi helyzetébe. Megfelelő felszereltség esetén ezt követően a kapu is automatikusan záródik. A fejlesztéstől a gyártásig a Hörmann-nál minden egyetlen kézben van, ezért minden optimálisan egymásra is van hangolva. Profitáljon a standardizált vezérlésházak egységes működési elvéből, valamint a rámpakiegyenlítők és a kapuk vezérléseinek azonos vezetékezéseiből. Egy további előny: Ha a rámpakiegyenlítő vezérlését közvetlenül a kapuvezérlés alá helyezi, akkor a két vezérlés egy kompakt egységet képez. A kaputömítés integrált működtetése Egy felfújható kaputömítés vagy egy elektromos felsőponyva működtetése is integrálható a rámpakiegyenlítő vezérlésébe. Semi üzemmód követő vezérlése A kapu automatikusan nyílik, amint a kaputömítés felfújódott vagy az elektromos felsőponyva letekeredett. Amint a rámpakiegyenlítő ismét a nyugalmi helyzetébe tér, a kapu automatikusan záródni kezd és a kaputömítés lekapcsol ill. az elektromos felsőponyva feltekeredik. 34

35 Billenőlapos rámpakiegyenlítők Előtolónyelves rámpakiegyenlítők Alapvezérlés Multivezérlések Alapvezérlés Multivezérlések Vezérlés 420 S 445 S 460 S 420 T 445 T 460 T Vezérlés IP 65 védettséggel (vízsugárvédett) LED-es üzemkijelző 7-szegmenses kijelző üzemmódés hibakijelzéssel Előkészítve szenzoros kerékék csatlakoztatásához Előkészítve a rámpakiegyenlítő blokkolása funkcióhoz Előkészítve kapu blokkolása funkcióhoz Komfortos előtolónyelv-működtetés Automatikus impulzusos visszatérítés Integrált működtetőgomb kaputömítéshez Automatikus kapuzáródás funkció Semi üzemmód Bővített csatlakoztatási lehetőségek szériában megfelelő felszereltség esetén Kiegészítők bővített csatlakoztatási lehetősége Közelségérzékelő kapu blokkolása funkcióhoz Szenzoros kerékék Jelzőlámpák Fénysorompó Rámpavilágítás Sofőrbejelentkezés 400 U kapuvezérlés Kompakt vezérlés WA 300 hajtású Hörmann ipari kapukhoz; akár rámpakiegyenlítővel kombinálva is. 35

36 Biztonsági felszerelés Kiegészítők Kerékék Egy kerékék megakadályozza, hogy a tehergépkocsi a rakodás közben elhagyja a biztonságos dokkolási pozíciót, pl. a villástargonca be- és kihajtás közbeni fékezésekor Szenzoros kerékék Hogy biztosított legyen, a kerékék helyes használata, ajánlott a szenzoros változat alkalmazása. Ez mindegyik Hörmann rámpakiegyenlítővezérléshez csatlakoztatható és a rámpa blokkolását csak a helyes csatlakoztatás oldja fel. Az optikai szenzoros Hörmann WSPG kerékéknél egy kiegészítő helyzetszenzor megakadályozza pl. a kerékék átfordítása általi manipulációt. A jelzőlámpák / jelzőberendezések a rakodóállások külés belterében elhelyezett hasznos kiegészítők. Ezek jelzik például, hogy mikor lehet a rakodást végezni vagy, hogy a járművezető elhajthat-e a rakodóállástól. Ezenkívül előre jelzik a biztonsági kockázatokat. Jelzőkürt akusztikusan figyelmeztet a biztonsági kockázatok előtt. Rámpamegvilágítás A rámpamegvilágítás egy biztonságos és világos munkakörnyezetet biztosít és jól megvilágítja a rakodás környezetét, még éjjel is. A Hörmann a szokásos halogén változatok mellett energiatakarékos LED-es rámpamegvilágítást is kínál. DT 1 nyomógomb olyan kiegészítő funkciókhoz, mint pl. a sofőrbejelentkezés. 36

37 Dokkolássegítő rendszerek Biztonságos rátolatás és dokkolás Biztonságos és kényelmes rátolatás. A Hörmann HDA és HIB dokkolássegítő rendszerrel. A Hörmann HDA és HIB dokkolássegítő rendszerrel a rakodóállásról való kihajtás kényelmes és biztonságos. A tolatás közben a gépkocsivezető a jelzőlámpák színe alapján ismeri a dokkolóállás és a jármű közti távolságot. A piros jelzi neki, hogy elérte az optimális dokkolási pozíciót és meg kell állnia. HDA Dokkolássegítő rendszer a kapulapba telepített szenzorokkal HDA dokkolássegítő rendszer a kapulapba telepített szenzorral A kapulapba épített szenzorok érzékelik a tehergépkocsi hátoldalát, és egy»zöld-sárga-piros«jelzőberendezést vezérelnek. A precíz mérés ultrahang-hullámokkal történik. A távolság és az egyes jelfázisok pozíciója a HDA vezérléssel legfeljebb 3 m-es távolságig egyszerűen programozható. HIB Dokkolássegítő rendszer az ütközőpufferbe épített távolságméréssel Itt a tehergépkocsi és a rakodóállás közti távolságot az ütközőpuffer ismeri fel. A forgalmi lámpák fázisai 20 cm-es távolságig állíthatók be. Csak a Hörmann-nál HIB dokkolássegítő rendszer Távolságmérés az ütközőpufferben 37

38 Hörmann Dock Control Dokkolástámogatás és helyzetellenőrzés A Hörmann Dock Control ellenőrzi és szabályozza a teljes rakodási folyamatot. Egy átfogó biztonsági felszereltség központjaként a Dock Control értékeli pl. a szenzoros kerékéktől és a HIB ütközőpuffertől bejövő információkat, és ez alapján vezérli a meghatározott blokkolási és jelzőfunkciókat. Kialakítás Rámpakiegyenlítő DR szenzorral Gépi működtetésű kapu végálláskijelzéssel HIB ütközőpuffer szenzorral Egyedi vezérlés Belső piros/zöld forgalmi lámpa Külső piros/sárga/zöld forgalmi lámpa WSPG kerékék optikai szenzorra és integrált helyzetfelismerő szenzorral Jelzőkürt A kialakítás a vásárlói igényekhez és a követelményekhez igazítható. Kérje tanácsunkat! Biztonságos dokkolás A tehergépkocsi a HIB dokkolássegítő rendszer és a forgalmi lámpák révén biztonsággal tolat a rakodóállásnak. Az ütközőpufferben lévő szenzor jelzi a tehergépkocsi és a rakodórámpa közti távolságot, és a helyes dokkolási pozíció elérését. Végül a tehergépkocsi a szenzoros kerékék révén egy kiegészítő biztonságot is kap. A szenzor a kerékabroncsokkal való érintkezés és a megfelelő helyzet érzékelésekor szabaddá teszi a kapu vezérlését. Biztosított és szabályozott folyamatok A tehergépkocsi biztosítását követően a kapu nyithatóvá válik. Amint a kapu elérte a felső végállását, a rámpakiegyenlítő szabaddá válik, és a megfelelő pozícióba mozgatható. Végül a belső forgalmi lámpa pirosról zöldre vált, jelezve, hogy a rakodóállás szabadon használható. Figyelmeztetés a biztonsági kockázatok előtt Az ütközőpufferben és a kerékékben lévő szenzorok azonnal jelzik a tehergépkocsi rámpától való akaratlan elmozdulását vagy a kerékék eltávolítását. A beltérben lévő forgalmi lámpa pirosra vált és felhangzik egy akusztikus figyelmeztető jelzés, hogy a rakodási folyamat idejében megszakítható legyen. 38

39 DOBO rendszer Először dokkolni majd az ajtókat kinyitni A szokványos rámpáknál a sofőr kiszáll, kinyitja a jármű raktérajtóit, majd dokkol. Ha a jármű már előző este bedokkolt, akkor a kirakodás előtt egy kellemetlen újradokkolási folyamat szükséges, hogy a hátsó ajtók kinyithatók legyenek. De nem így a DOBO rendszer esetén: Itt a tehergépkocsi zárt raktérajtókkal dokkol. Az ajtók egy tetszés szerinti későbbi időpontban is nyithatók lesznek. Addig az áru a járműben védett marad. Gyakorlati Hörmann tipp A DOBO rendszer ugyanúgy használható előtétzsilip esetén is. Ehhez megfelelően méretezett podeszt is szállítható. A DOBO rendszer az ideális megoldás a higiénikus szállításhoz, a zárt hűtési lánc szavatolásához, az energiaköltségek csökkentéséhez, a lopások elkerüléséhez és vámolási célra. Biztonságos dokkolás A Hörmann HDA dokkolássegítő rendszer segíti a gépkocsivezetőt a biztonságos dokkolásban. A jármű raktérajtói eközben még zárva vannak. A kapulapban lévő szenzorok felismerik a jármű helyzetét. Megbízható tömítés Amint a tehergépkocsi dokkolt, a DAS-3 kaputömítés felfújódik és 3 oldalon letömíti a járművet. Rámpás kapu nyitása A kapu teljes nyitását követően a rámpakiegyenlítő előtolónyelve egy kicsit kitolódik, hogy a jármű mögötti rést lecsökkentse. Ütközőpuffer lesüllyesztése Most lehet a VBV 4 ütközőpuffert lesüllyeszteni és reteszelni, hogy a tehergépkocsi raktérajtói nyithatóak legyenek. A jármű ajtóinak nyitása A rámpa olyan kialakítású, hogy az ajtók számára biztosítja a szükséges játékteret, hogy azok teljes egészében felnyithatók legyenek. Rámpakiegyenlítő nyelvének kitolása Az 1000 mm-es előtolónyelvvel rendelkező HTL-2 rámpakiegyenlítő könnyűszerrel áthidalja a rámpa és a rakfelület közi távolságot, és centiméteres pontossággal pozícionálható. 39
