AQUALOOP VÍZVISSZAFORGATÓ SZŰRŐ RENDSZER szürkevíz újrahasznosításhoz, talaj-kút, felszíni víz előkészítéshez

Átírás

1 Alkalmazás AQUALOOP VÍZVISSZAFORGATÓ SZŰRŐ RENDSZER szürkevíz újrahasznosításhoz, talaj-kút, felszíni víz előkészítéshez A technológia családi házaktól közösségi, intézményi, és ipari mennyiségek kielégítésére ad lehetőséget,6 LE (lakosegyenérték) LE teljesítményhatárig, mely 300 l/nap teljesítménytől 7200 l/nap kapacitásig terjed. 1 LE egység 50 l/nap/ fő. A kezelendő vízmennyiségétől függően egy AQUALOOP membránállomás akár hat membránnal, valamint a membránok számának megfelelő teljesítményű levegőztető kompresszorral szerelhető fel. Nagyobb vízigény esetén párhuzamosan több membránállomás működtethető. Több membránállomás párhuzamos beépítése kiemelkedően magas üzembiztonságot nyújt nagyobb rendszerek esetén is. A fogadott víz minősége Az AQUALOOP rendszer a fogadott (felhasználni kívánt) víz minőségétől függően, valamint a felhasználói igényeknek megfelelően kerül összeállításra. Amennyiben (mint pl. a háztartási szürkevíz esetén) a vízben számolni kell hajjal, lebegő anyagokkal és más szerves szennyezőkkel, abban az esetben AQUALOOP előszűrő berendezés használata jelenti a megoldást. Ha a fogadott víz szerves szennyezőanyag terhelése közepes mértékű, a tartályba biológiai lebontás céljából fluidágyas töltőanyag kerül elhelyezésre, ami rendszer optimális oxigénellátásáról gondoskodik. Az alacsony szerves anyag koncentrációjú nyers víz közvetlenül a membránállomáson keresztül tisztítható. Kevesebb tartozékkal is rugalmasan alakítható a felhasználó igényeinek megfelelő rendszer. 1

2 AQUALOOP előszűrő berendezés A felhasználásra kerülő víz előszűrése és ülepítése egy egységen belül történik (ha szükséges biológiai tisztítás, akkor az is ebben az egységben megy végbe), ahol a durva szennyeződések szűrését kivehető rozsdamentes szűrőkosár biztosítja. A szűrőegységbe épített csappantyú megakadályozza a visszaáramlást, valamint rágcsálók és rovarok a tartályba történő vissza-, illetve bejutását. Amikor az előszűrő/reaktor egység iszaptere megtelik, akkor az üledék kimosatásra kerül az AQUALOOP előszűrőn keresztül. A lebegő szennyező anyagok (zsíros, olajos stb.) leválasztása a tartály üzemi, maximum szintjének elérésekor automatikusan történik, szintén a túlfolyón keresztül. Kézi tisztításkor (éves rendszeres karbantartás) külső iszapszivattyúval történik az iszapeltávolítás a kombinált szűrő csatlakozásán keresztül. 1. Nyers víz ráfolyás 2. Kosárkiemelő/rögzítő 3. Durva-szűrőkosár 4. Úszó szelep 5. Feles iszap csőcsatlakozással 6. Csappantyú 7. Iszapszivattyú csatlakoztatása 8. Túlfolyó 2

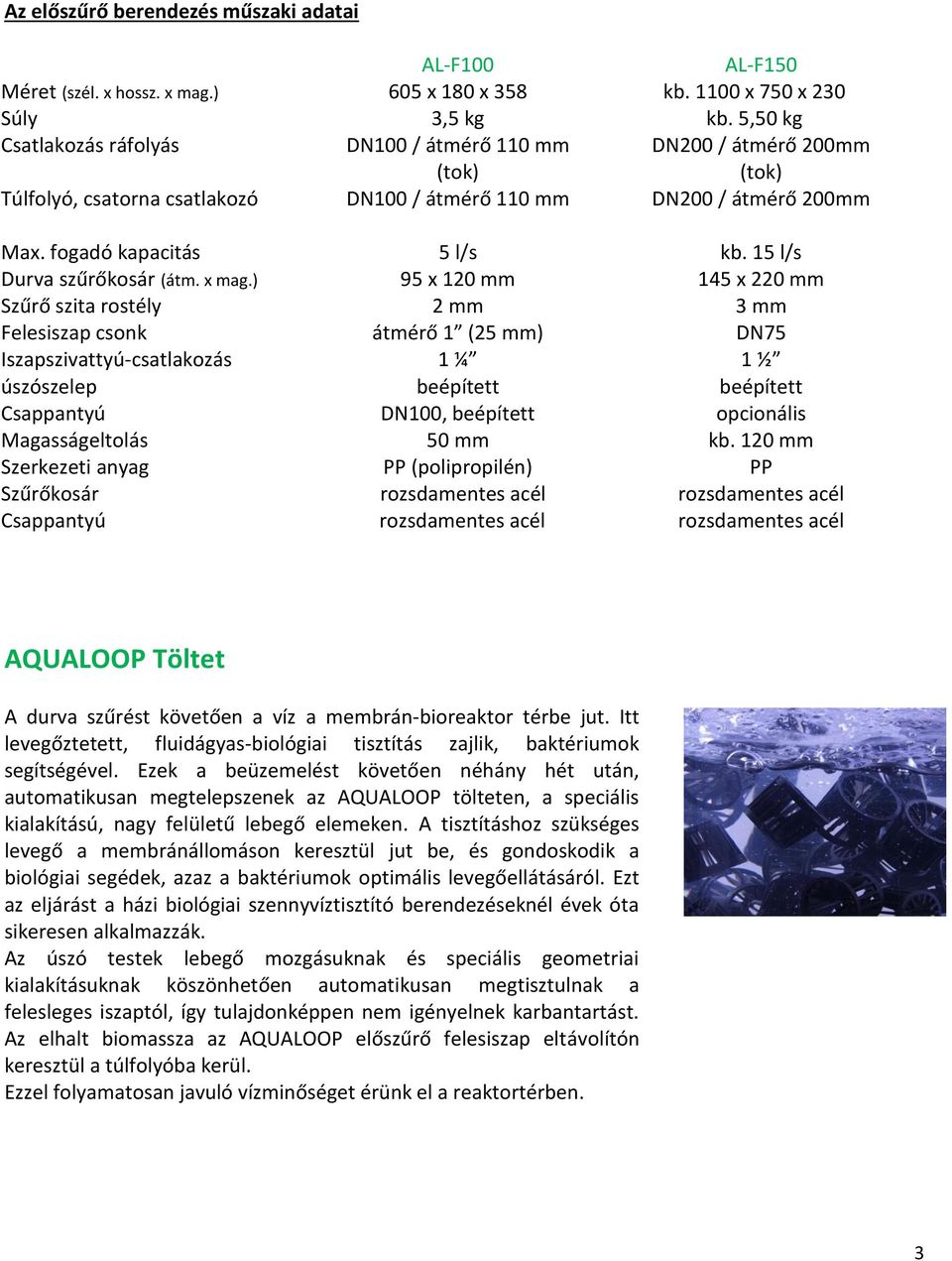

3 Az előszűrő berendezés műszaki adatai AL-F100 AL-F150 Méret (szél. x hossz. x mag.) 605 x 180 x 358 kb x 750 x 230 Súly 3,5 kg kb. 5,50 kg Csatlakozás ráfolyás DN100 / átmérő 110 mm (tok) DN200 / átmérő 200mm (tok) Túlfolyó, csatorna csatlakozó DN100 / átmérő 110 mm DN200 / átmérő 200mm Max. fogadó kapacitás 5 l/s kb. 15 l/s Durva szűrőkosár (átm. x mag.) 95 x 120 mm 145 x 220 mm Szűrő szita rostély 2 mm 3 mm Felesiszap csonk átmérő 1 (25 mm) DN75 Iszapszivattyú-csatlakozás 1 ¼ 1 ½ úszószelep beépített beépített Csappantyú DN100, beépített opcionális Magasságeltolás 50 mm kb. 120 mm Szerkezeti anyag PP (polipropilén) PP Szűrőkosár rozsdamentes acél rozsdamentes acél Csappantyú rozsdamentes acél rozsdamentes acél AQUALOOP Töltet A durva szűrést követően a víz a membrán-bioreaktor térbe jut. Itt levegőztetett, fluidágyas-biológiai tisztítás zajlik, baktériumok segítségével. Ezek a beüzemelést követően néhány hét után, automatikusan megtelepszenek az AQUALOOP tölteten, a speciális kialakítású, nagy felületű lebegő elemeken. A tisztításhoz szükséges levegő a membránállomáson keresztül jut be, és gondoskodik a biológiai segédek, azaz a baktériumok optimális levegőellátásáról. Ezt az eljárást a házi biológiai szennyvíztisztító berendezéseknél évek óta sikeresen alkalmazzák. Az úszó testek lebegő mozgásuknak és speciális geometriai kialakításuknak köszönhetően automatikusan megtisztulnak a felesleges iszaptól, így tulajdonképpen nem igényelnek karbantartást. Az elhalt biomassza az AQUALOOP előszűrő felesiszap eltávolítón keresztül a túlfolyóba kerül. Ezzel folyamatosan javuló vízminőséget érünk el a reaktortérben. 3

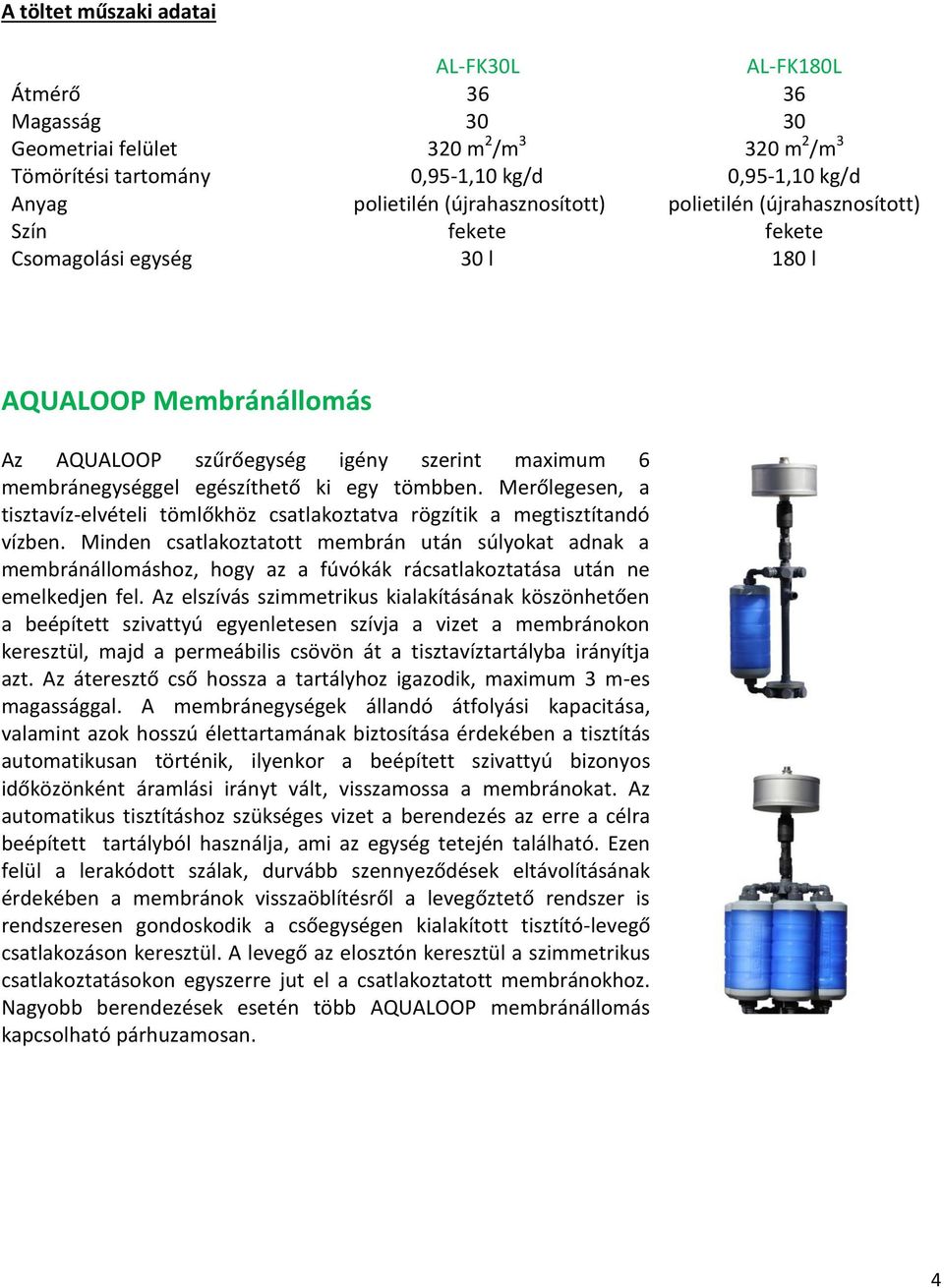

4 A töltet műszaki adatai AL-FK30L AL-FK180L Átmérő Magasság Geometriai felület 320 m 2 /m m 2 /m 3 Tömörítési tartomány 0,95-1,10 kg/d 0,95-1,10 kg/d Anyag polietilén (újrahasznosított) polietilén (újrahasznosított) Szín fekete fekete Csomagolási egység 30 l 180 l AQUALOOP Membránállomás Az AQUALOOP szűrőegység igény szerint maximum 6 membránegységgel egészíthető ki egy tömbben. Merőlegesen, a tisztavíz-elvételi tömlőkhöz csatlakoztatva rögzítik a megtisztítandó vízben. Minden csatlakoztatott membrán után súlyokat adnak a membránállomáshoz, hogy az a fúvókák rácsatlakoztatása után ne emelkedjen fel. Az elszívás szimmetrikus kialakításának köszönhetően a beépített szivattyú egyenletesen szívja a vizet a membránokon keresztül, majd a permeábilis csövön át a tisztavíztartályba irányítja azt. Az áteresztő cső hossza a tartályhoz igazodik, maximum 3 m-es magassággal. A membránegységek állandó átfolyási kapacitása, valamint azok hosszú élettartamának biztosítása érdekében a tisztítás automatikusan történik, ilyenkor a beépített szivattyú bizonyos időközönként áramlási irányt vált, visszamossa a membránokat. Az automatikus tisztításhoz szükséges vizet a berendezés az erre a célra beépített tartályból használja, ami az egység tetején található. Ezen felül a lerakódott szálak, durvább szennyeződések eltávolításának érdekében a membránok visszaöblítésről a levegőztető rendszer is rendszeresen gondoskodik a csőegységen kialakított tisztító-levegő csatlakozáson keresztül. A levegő az elosztón keresztül a szimmetrikus csatlakoztatásokon egyszerre jut el a csatlakoztatott membránokhoz. Nagyobb berendezések esetén több AQUALOOP membránállomás kapcsolható párhuzamosan. 4

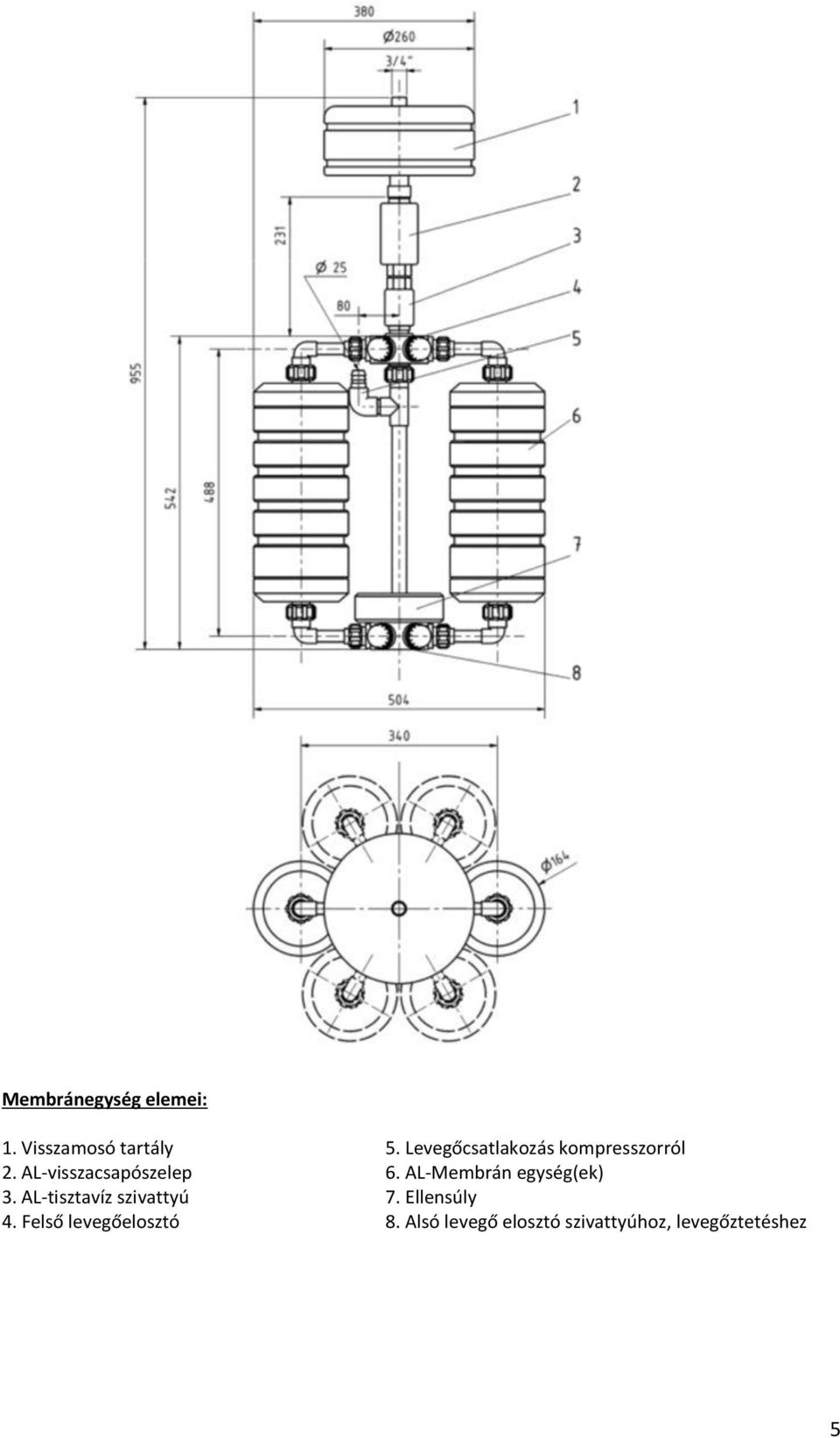

5 Membránegység elemei: 1. Visszamosó tartály 5. Levegőcsatlakozás kompresszorról 2. AL-visszacsapószelep 6. AL-Membrán egység(ek) 3. AL-tisztavíz szivattyú 7. Ellensúly 4. Felső levegőelosztó 8. Alsó levegő elosztó szivattyúhoz, levegőztetéshez 5

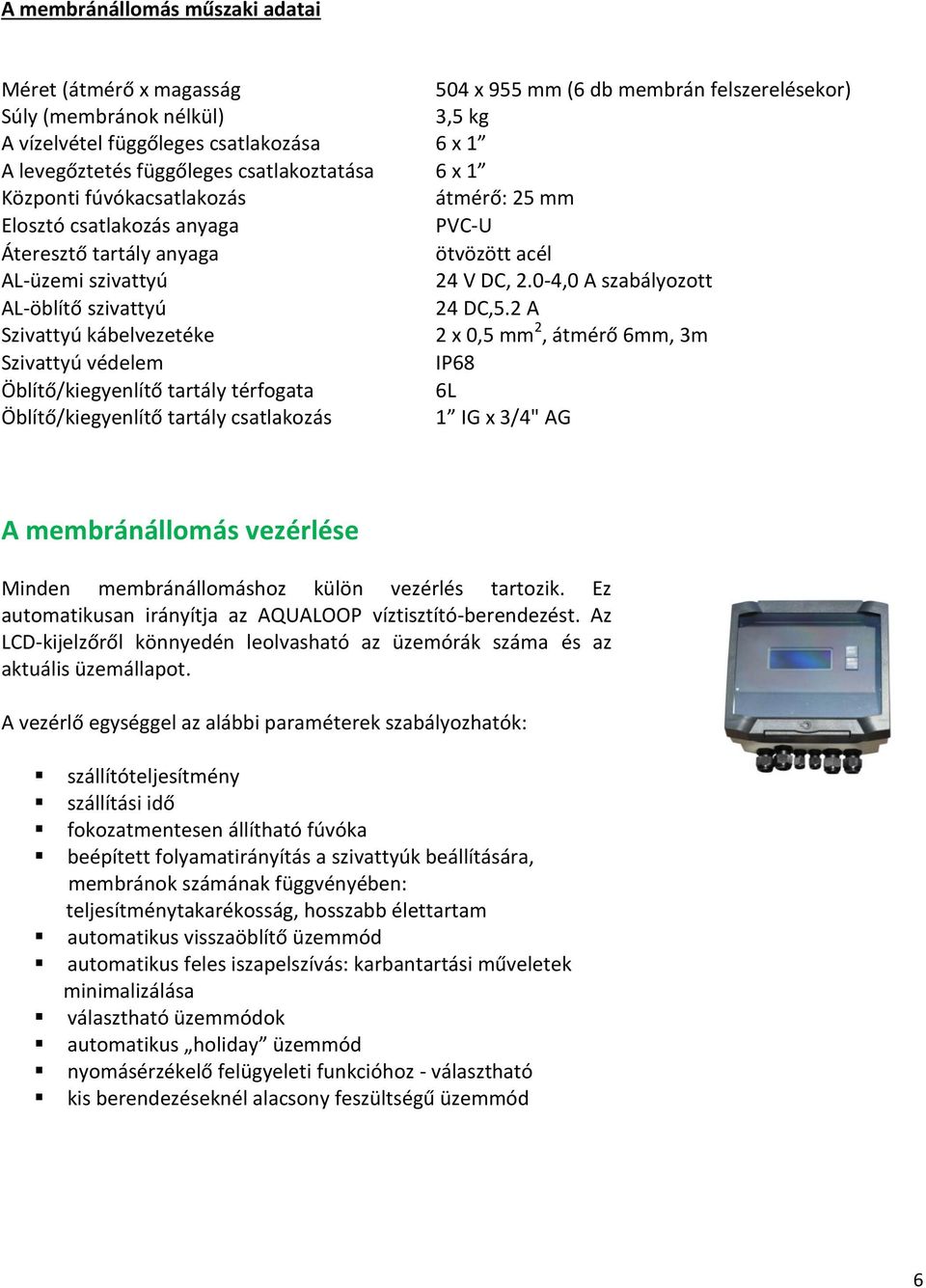

6 A membránállomás műszaki adatai Méret (átmérő x magasság 504 x 955 mm (6 db membrán felszerelésekor) Súly (membránok nélkül) 3,5 kg A vízelvétel függőleges csatlakozása 6 x 1 A levegőztetés függőleges csatlakoztatása 6 x 1 Központi fúvókacsatlakozás átmérő: 25 mm Elosztó csatlakozás anyaga PVC-U Áteresztő tartály anyaga ötvözött acél AL-üzemi szivattyú 24 V DC, 2.0-4,0 A szabályozott AL-öblítő szivattyú 24 DC,5.2 A Szivattyú kábelvezetéke 2 x 0,5 mm 2, átmérő 6mm, 3m Szivattyú védelem IP68 Öblítő/kiegyenlítő tartály térfogata 6L Öblítő/kiegyenlítő tartály csatlakozás 1 IG x 3/4" AG A membránállomás vezérlése Minden membránállomáshoz külön vezérlés tartozik. Ez automatikusan irányítja az AQUALOOP víztisztító-berendezést. Az LCD-kijelzőről könnyedén leolvasható az üzemórák száma és az aktuális üzemállapot. A vezérlő egységgel az alábbi paraméterek szabályozhatók: szállítóteljesítmény szállítási idő fokozatmentesen állítható fúvóka beépített folyamatirányítás a szivattyúk beállítására, membránok számának függvényében: teljesítménytakarékosság, hosszabb élettartam automatikus visszaöblítő üzemmód automatikus feles iszapelszívás: karbantartási műveletek minimalizálása választható üzemmódok automatikus holiday üzemmód nyomásérzékelő felügyeleti funkcióhoz - választható kis berendezéseknél alacsony feszültségű üzemmód 6

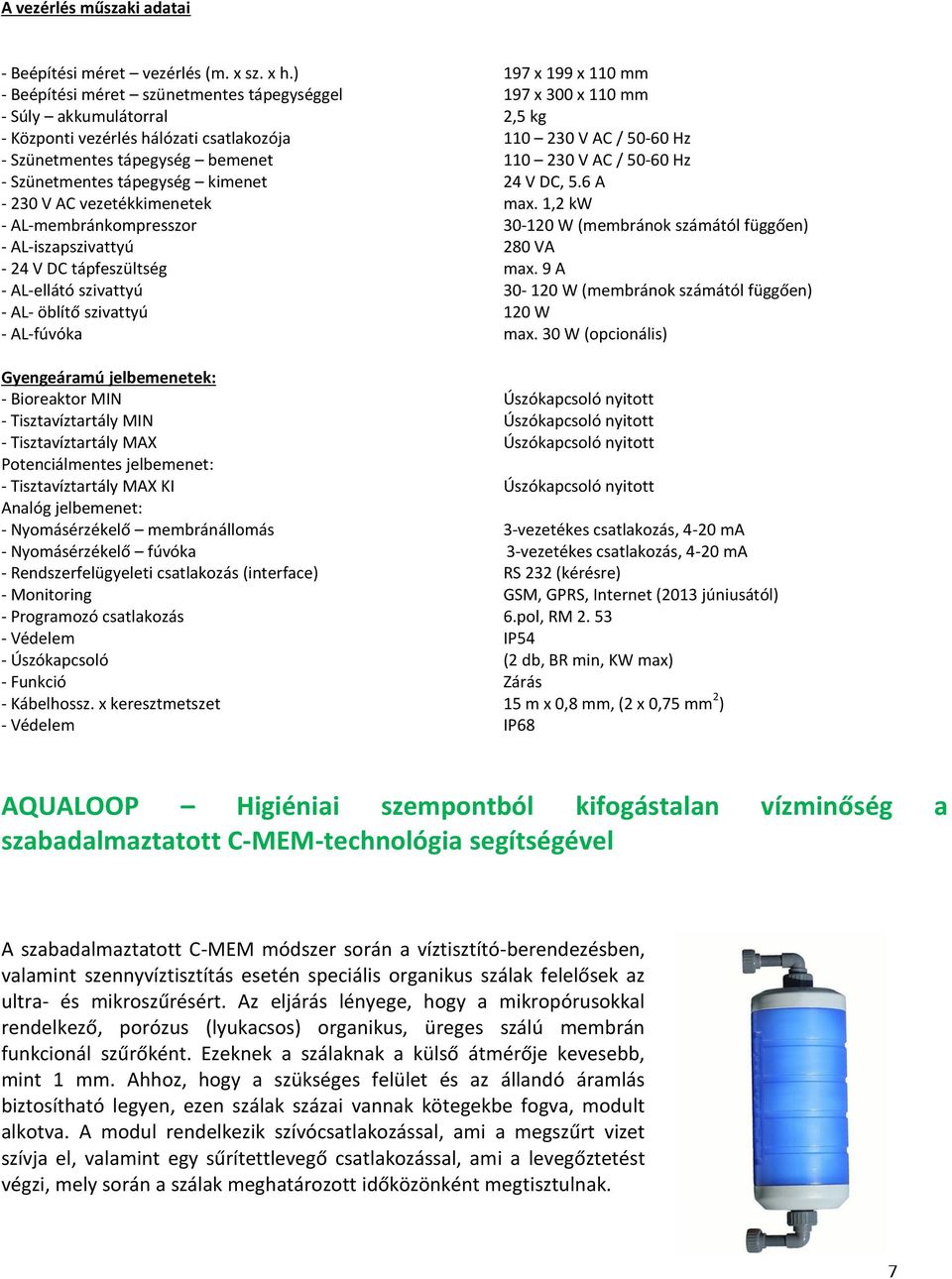

7 A vezérlés műszaki adatai - Beépítési méret vezérlés (m. x sz. x h.) 197 x 199 x 110 mm - Beépítési méret szünetmentes tápegységgel 197 x 300 x 110 mm - Súly akkumulátorral 2,5 kg - Központi vezérlés hálózati csatlakozója V AC / Hz - Szünetmentes tápegység bemenet V AC / Hz - Szünetmentes tápegység kimenet 24 V DC, 5.6 A V AC vezetékkimenetek max. 1,2 kw - AL-membránkompresszor W (membránok számától függően) - AL-iszapszivattyú 280 VA - 24 V DC tápfeszültség max. 9 A - AL-ellátó szivattyú W (membránok számától függően) - AL- öblítő szivattyú 120 W - AL-fúvóka max. 30 W (opcionális) Gyengeáramú jelbemenetek: - Bioreaktor MIN - Tisztavíztartály MIN - Tisztavíztartály MAX Úszókapcsoló nyitott Úszókapcsoló nyitott Úszókapcsoló nyitott Potenciálmentes jelbemenet: - Tisztavíztartály MAX KI Úszókapcsoló nyitott Analóg jelbemenet: - Nyomásérzékelő membránállomás - Nyomásérzékelő fúvóka 3-vezetékes csatlakozás, 4-20 ma 3-vezetékes csatlakozás, 4-20 ma - Rendszerfelügyeleti csatlakozás (interface) RS 232 (kérésre) - Monitoring GSM, GPRS, Internet (2013 júniusától) - Programozó csatlakozás 6.pol, RM Védelem IP54 - Úszókapcsoló - Funkció - Kábelhossz. x keresztmetszet - Védelem (2 db, BR min, KW max) Zárás 15 m x 0,8 mm, (2 x 0,75 mm 2 ) IP68 AQUALOOP Higiéniai szempontból kifogástalan vízminőség a szabadalmaztatott C-MEM-technológia segítségével A szabadalmaztatott C-MEM módszer során a víztisztító-berendezésben, valamint szennyvíztisztítás esetén speciális organikus szálak felelősek az ultra- és mikroszűrésért. Az eljárás lényege, hogy a mikropórusokkal rendelkező, porózus (lyukacsos) organikus, üreges szálú membrán funkcionál szűrőként. Ezeknek a szálaknak a külső átmérője kevesebb, mint 1 mm. Ahhoz, hogy a szükséges felület és az állandó áramlás biztosítható legyen, ezen szálak százai vannak kötegekbe fogva, modult alkotva. A modul rendelkezik szívócsatlakozással, ami a megszűrt vizet szívja el, valamint egy sűrítettlevegő csatlakozással, ami a levegőztetést végzi, mely során a szálak meghatározott időközönként megtisztulnak. 7

8 A C-MEM technológia előnyei A szálakat a kartus védi, így alig hat rájuk mechanikai terhelés, nem merülnek fel telepítés során előálló, vagy figyelmetlenségből adódó károk. Minden kartus 6 m 2 nagyságú szűrőfelülettel és nagyfokú tömörséggel rendelkezik, mégis a lehető legkisebb helyigényű a lehető legnagyobb szűrőfelület mellett. A pórusméretnek (névlegesen 0,2 μ) köszönhetően a baktériumok 99,9999 százalékának, a vírusok 99,7 százalékának eltávolítása biztosított. A C-MEM technológia során nincsenek fertőtlenítési melléktermékek, pl. kellemetlen szagok. A szilárd anyagok, valamint a baktériumok és vírusok leválasztása egy folyamatban, ugyanazon berendezésen történik. A szűrőmodul élettartama hosszú: használattól függetlenül 10 év. Költségkímélő, és könnyedén cserélhető. A membránszálak tartósan hidrofil tulajdonságúak, így amint vízzel érintkeznek, azonnal funkcióképesek lesznek, a kiszáradás pedig nem károsítja a membránt. 8

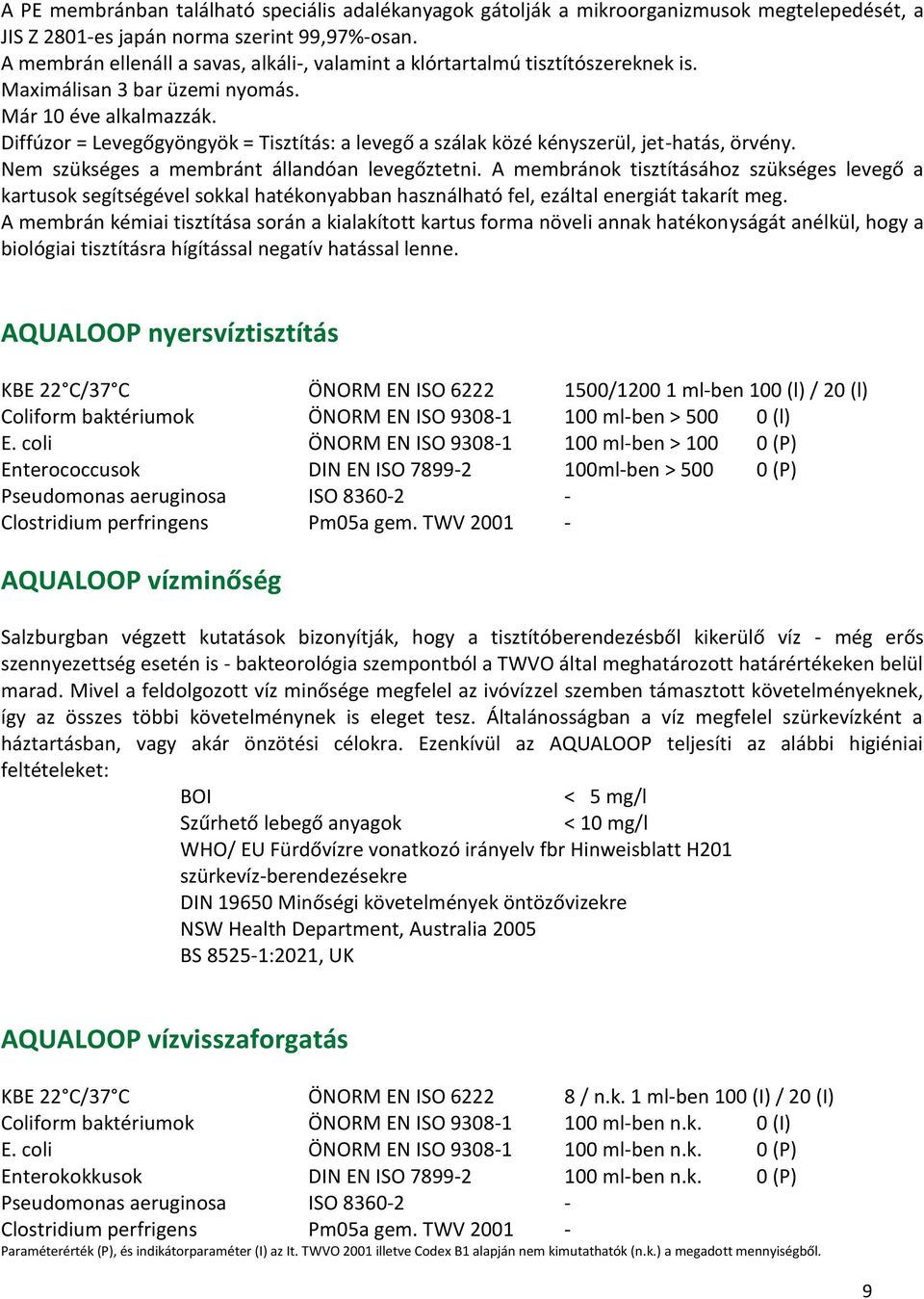

9 A PE membránban található speciális adalékanyagok gátolják a mikroorganizmusok megtelepedését, a JIS Z 2801-es japán norma szerint 99,97%-osan. A membrán ellenáll a savas, alkáli-, valamint a klórtartalmú tisztítószereknek is. Maximálisan 3 bar üzemi nyomás. Már 10 éve alkalmazzák. Diffúzor = Levegőgyöngyök = Tisztítás: a levegő a szálak közé kényszerül, jet-hatás, örvény. Nem szükséges a membránt állandóan levegőztetni. A membránok tisztításához szükséges levegő a kartusok segítségével sokkal hatékonyabban használható fel, ezáltal energiát takarít meg. A membrán kémiai tisztítása során a kialakított kartus forma növeli annak hatékonyságát anélkül, hogy a biológiai tisztításra hígítással negatív hatással lenne. AQUALOOP nyersvíztisztítás KBE 22 C/37 C ÖNORM EN ISO / ml-ben 100 (l) / 20 (l) Coliform baktériumok ÖNORM EN ISO ml-ben > (l) E. coli ÖNORM EN ISO ml-ben > (P) Enterococcusok DIN EN ISO ml-ben > (P) Pseudomonas aeruginosa ISO Clostridium perfringens Pm05a gem. TWV AQUALOOP vízminőség Salzburgban végzett kutatások bizonyítják, hogy a tisztítóberendezésből kikerülő víz - még erős szennyezettség esetén is - bakteorológia szempontból a TWVO által meghatározott határértékeken belül marad. Mivel a feldolgozott víz minősége megfelel az ivóvízzel szemben támasztott követelményeknek, így az összes többi követelménynek is eleget tesz. Általánosságban a víz megfelel szürkevízként a háztartásban, vagy akár önzötési célokra. Ezenkívül az AQUALOOP teljesíti az alábbi higiéniai feltételeket: BOI < 5 mg/l Szűrhető lebegő anyagok < 10 mg/l WHO/ EU Fürdővízre vonatkozó irányelv fbr Hinweisblatt H201 szürkevíz-berendezésekre DIN Minőségi követelmények öntözővizekre NSW Health Department, Australia 2005 BS :2021, UK AQUALOOP vízvisszaforgatás KBE 22 C/37 C ÖNORM EN ISO / n.k. 1 ml-ben 100 (I) / 20 (I) Coliform baktériumok ÖNORM EN ISO ml-ben n.k. 0 (I) E. coli ÖNORM EN ISO ml-ben n.k. 0 (P) Enterokokkusok DIN EN ISO ml-ben n.k. 0 (P) Pseudomonas aeruginosa ISO Clostridium perfrigens Pm05a gem. TWV Paraméterérték (P), és indikátorparaméter (I) az It. TWVO 2001 illetve Codex B1 alapján nem kimutathatók (n.k.) a megadott mennyiségből. 9

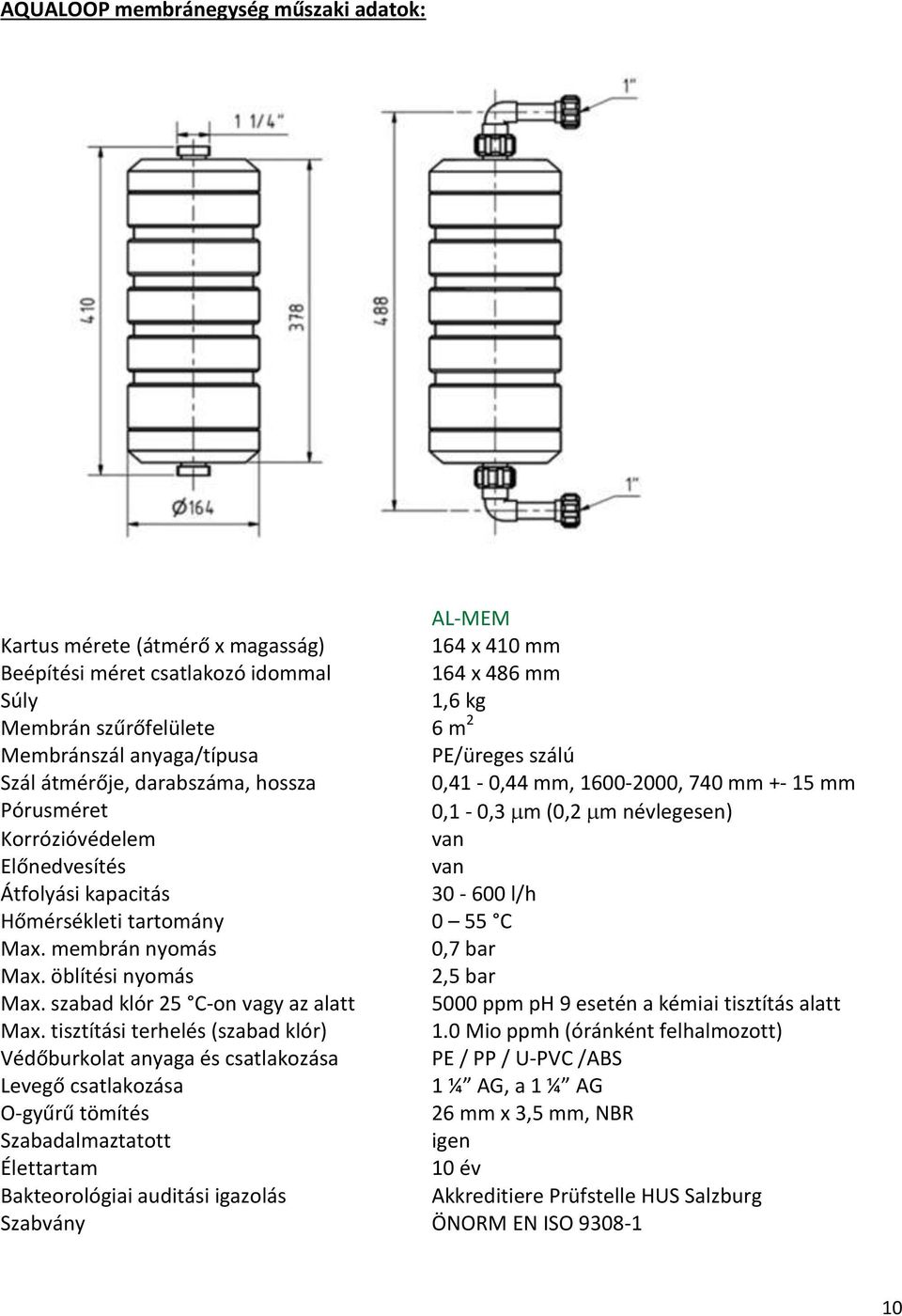

10 AQUALOOP membránegység műszaki adatok: AL-MEM Kartus mérete (átmérő x magasság) 164 x 410 mm Beépítési méret csatlakozó idommal 164 x 486 mm Súly 1,6 kg Membrán szűrőfelülete 6 m 2 Membránszál anyaga/típusa PE/üreges szálú Szál átmérője, darabszáma, hossza 0,41-0,44 mm, , 740 mm mm Pórusméret 0,1-0,3 m (0,2 m névlegesen) Korrózióvédelem van Előnedvesítés van Átfolyási kapacitás l/h Hőmérsékleti tartomány 0 55 C Max. membrán nyomás 0,7 bar Max. öblítési nyomás 2,5 bar Max. szabad klór 25 C-on vagy az alatt 5000 ppm ph 9 esetén a kémiai tisztítás alatt Max. tisztítási terhelés (szabad klór) 1.0 Mio ppmh (óránként felhalmozott) Védőburkolat anyaga és csatlakozása PE / PP / U-PVC /ABS Levegő csatlakozása 1 ¼ AG, a 1 ¼ AG O-gyűrű tömítés 26 mm x 3,5 mm, NBR Szabadalmaztatott igen Élettartam 10 év Bakteorológiai auditási igazolás Akkreditiere Prüfstelle HUS Salzburg Szabvány ÖNORM EN ISO

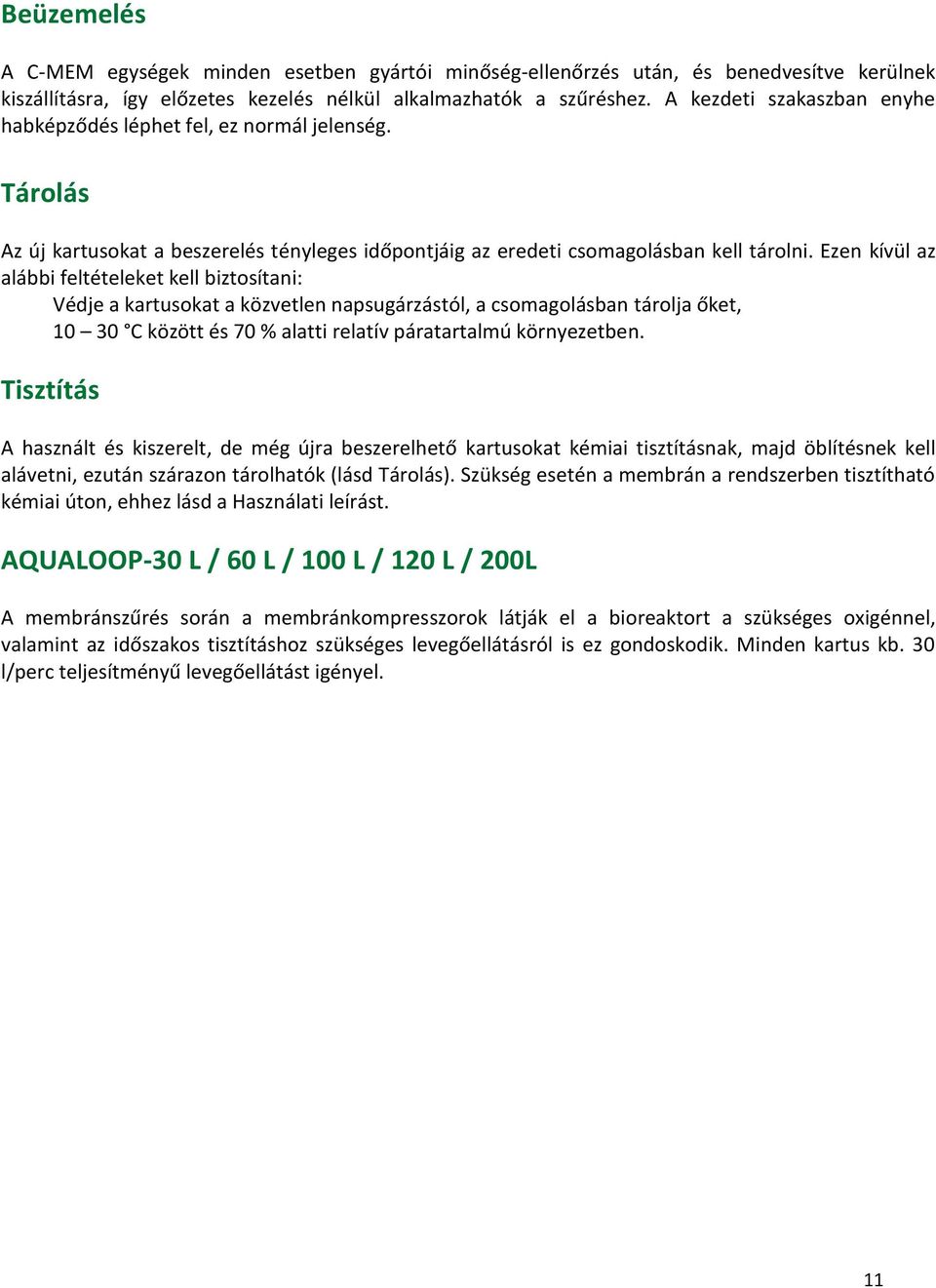

11 Beüzemelés A C-MEM egységek minden esetben gyártói minőség-ellenőrzés után, és benedvesítve kerülnek kiszállításra, így előzetes kezelés nélkül alkalmazhatók a szűréshez. A kezdeti szakaszban enyhe habképződés léphet fel, ez normál jelenség. Tárolás Az új kartusokat a beszerelés tényleges időpontjáig az eredeti csomagolásban kell tárolni. Ezen kívül az alábbi feltételeket kell biztosítani: Védje a kartusokat a közvetlen napsugárzástól, a csomagolásban tárolja őket, C között és 70 % alatti relatív páratartalmú környezetben. Tisztítás A használt és kiszerelt, de még újra beszerelhető kartusokat kémiai tisztításnak, majd öblítésnek kell alávetni, ezután szárazon tárolhatók (lásd Tárolás). Szükség esetén a membrán a rendszerben tisztítható kémiai úton, ehhez lásd a Használati leírást. AQUALOOP-30 L / 60 L / 100 L / 120 L / 200L A membránszűrés során a membránkompresszorok látják el a bioreaktort a szükséges oxigénnel, valamint az időszakos tisztításhoz szükséges levegőellátásról is ez gondoskodik. Minden kartus kb. 30 l/perc teljesítményű levegőellátást igényel. 11

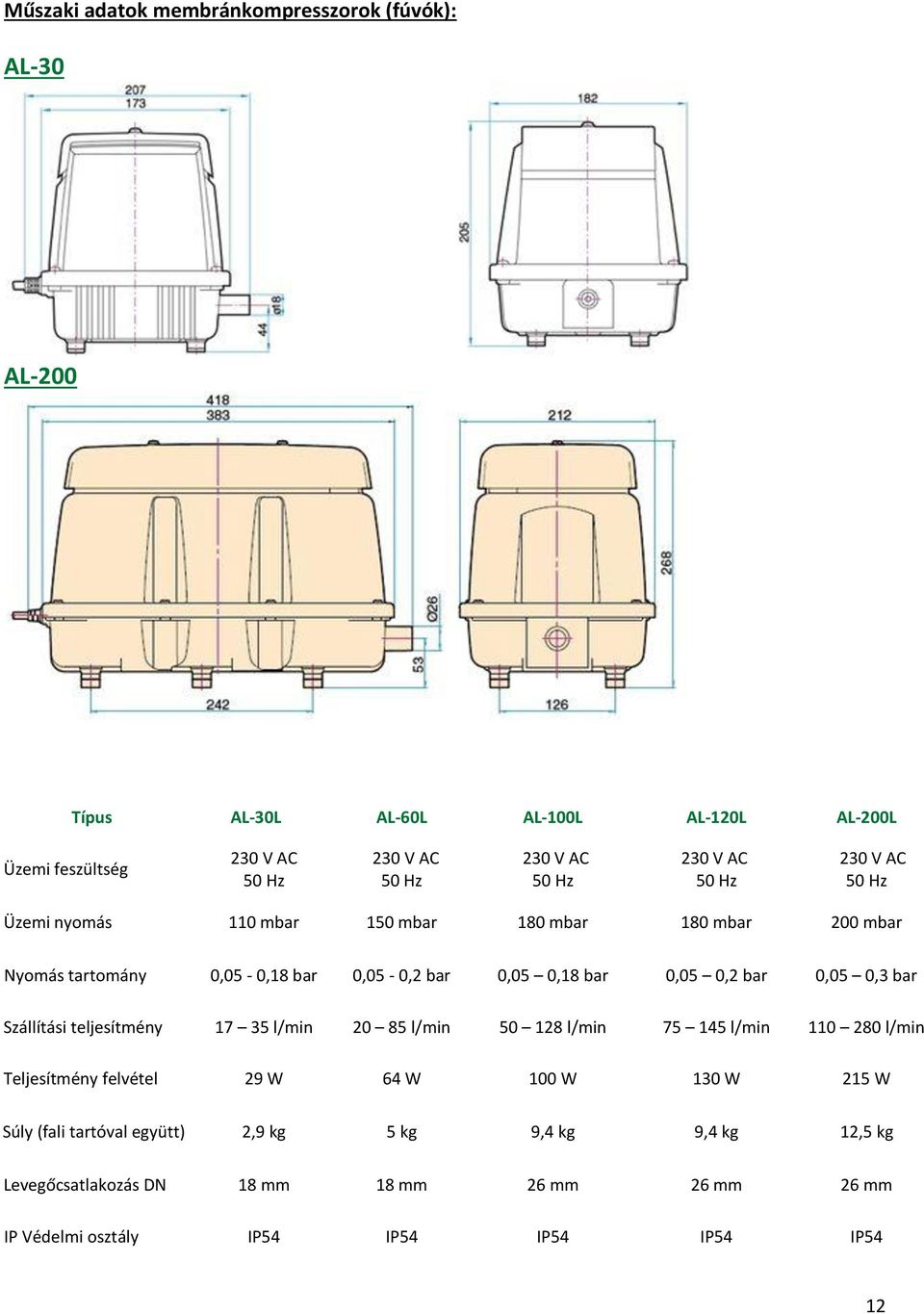

12 Műszaki adatok membránkompresszorok (fúvók): AL-30 AL-200 Típus AL-30L AL-60L AL-100L AL-120L AL-200L Üzemi feszültség 230 V AC 50 Hz 230 V AC 50 Hz 230 V AC 50 Hz 230 V AC 50 Hz 230 V AC 50 Hz Üzemi nyomás 110 mbar 150 mbar 180 mbar 180 mbar 200 mbar Nyomás tartomány 0,05-0,18 bar 0,05-0,2 bar 0,05 0,18 bar 0,05 0,2 bar 0,05 0,3 bar Szállítási teljesítmény l/min l/min l/min l/min l/min Teljesítmény felvétel 29 W 64 W 100 W 130 W 215 W Súly (fali tartóval együtt) 2,9 kg 5 kg 9,4 kg 9,4 kg 12,5 kg Levegőcsatlakozás DN 18 mm 18 mm 26 mm 26 mm 26 mm IP Védelmi osztály IP54 IP54 IP54 IP54 IP54 12

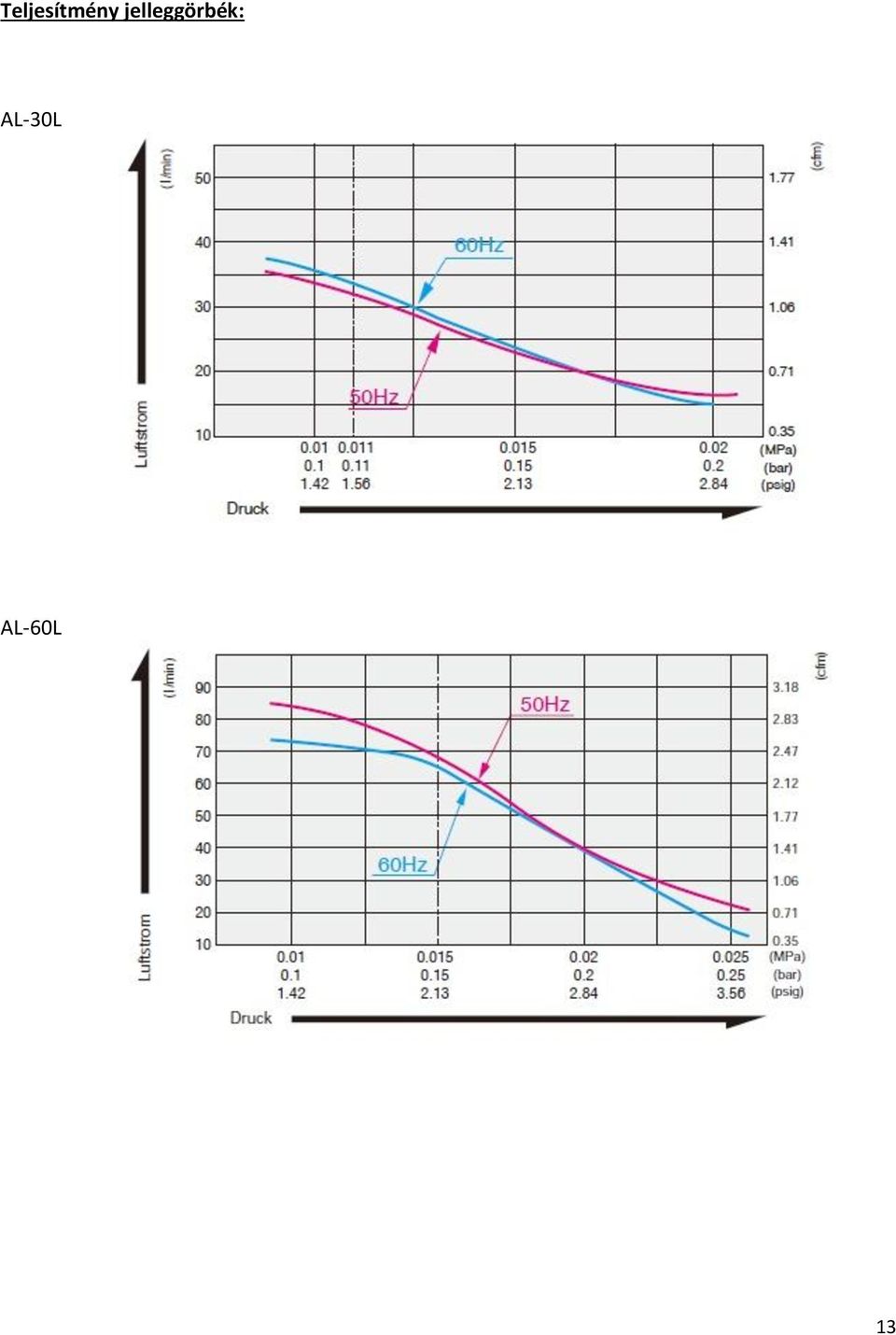

13 Teljesítmény jelleggörbék: AL-30L AL-60L 13

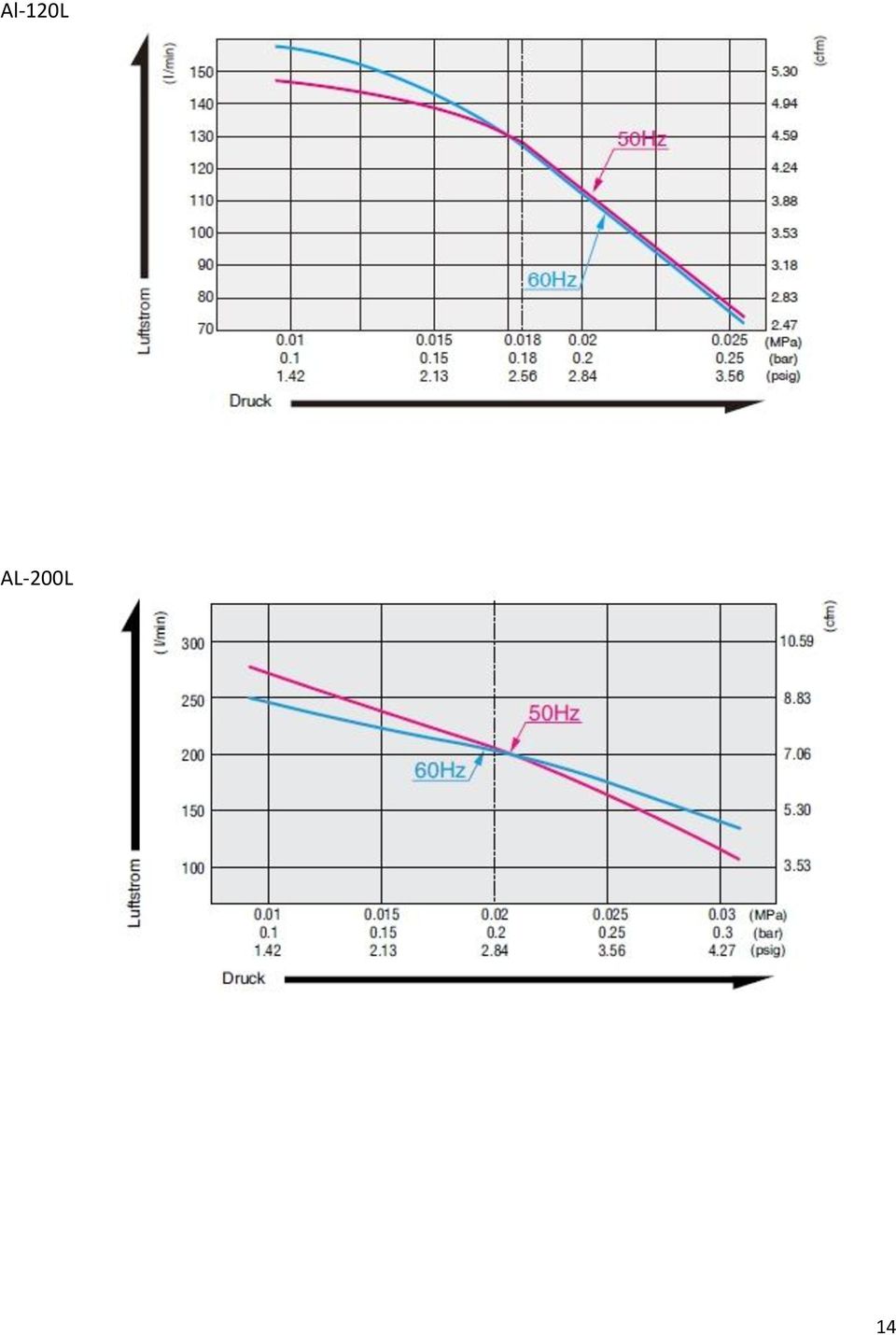

14 Al-120L AL-200L 14
