1 ERŐSEN TAPADÓ SZENNYEZŐDÉS HATÉKONY MOSÁSA 1-es mosóhatékonysági ÖBLÍTÉS 2-es mosóhatékonysági 3-as mosóhatékonysági KÖNNYŰ, KÖZEPES SZENNYEZŐDÉS -es mosóhatékonysági 5-ös mosóhatékonysági ERŐSEN TAPADÓ SZENNYEZŐDÉS -es mosóhatékonysági Ebbe az ba sorolt fúvókák ellenőrzött forgású forgó mosófúvókák. Érintkezhetnek élelmiszerrel, alkalmasak nagy tartályok mosására, és a Lechler forgásellenőrző szenzorával kombinálva is működtethetők. A -es mosóhatékonyságú forgó mosófúvókák sokféle méretben és széles térfogatáram-tartományban elérhetők. A hatékony lapossugár fúvókás kialakítású -es mosóhatékonysági ba tartozó forgó mosófúvókák eltávolítják a legjobban tapadó szennyeződéseket is akár 10 C-os hőmérsékleten is Működési elv Ellenőrzött forgás Térfogatáram 2 bar-nál l/min bar Ajánlott üzemi nyomás 3-5 bar Max. hőmérsékletek C 55

2 »XactClean HP«forgó mosófúvóka 5S2 / 5S3 típusok 5S2 / 5S3 típusok ÚJ A speciálisan kifejlesztett lapossugár fúvókák az XactClean HP típusnak különlegesen erős impakt erőt, és egyenletes mosást biztosítanak. Az ellenőrzött forgás miatt az XactClean HP kiemelkedően hatékonyan működik. Az erős hajtóműegység miatt az XactClean HP igen megbízható, ezáltal nagyon üzembiztos. Széles térfogatáram- és szórásszög-tartományban szállítható, ezen felül kompatibilis a Lechler forgást ellenőrző szenzorral is. Videó a működésről Szkennelje be a fenti QR kódot vagy keresse a weboldalon az adott tartálymosó típusnál! bar Anyagok AISI 316L és AISI 316 saválló acél, PEEK, PTFE, Cirkonoxid, EPDM Max. hőmérséklet 95 C Ajánlott üzemi nyomás 5 bar Beépítés Minden helyzetben Előszűrés 0,3 mm/50 Mesh vezetékszűrő Csapágyazás Dupla golyóscsapágy Behälterdurchmesser Tartályátmérő Nyomás Druck [bar] [bar] 5S S2.959 Forgásellenőrzés Szenzorkompatibilis, Info: Lásd 59. oldal Tartályátmérők a nyomás függvényében az 5S2 / 5S3 típusoknál 56

3 Ø 19,2 (Ø 12,8) Ø 3,3 (Ø 2,2) 12,7 (6,35) Ø Ø 30 (16) Fúvóka méretek [mm] H H Csatlakozás H AF 16 AH 19 AL Ø Ø 76 AN 139 menet Sasszeges csatlakozás méretei ASME-BPE (cső külső átmérője) szerint TF05 18 TF07 16 Szórás szög Típus G 3/8 G 1/2 Cikkszám G 3/ Csatlakozás G 1 1/2 Sasszeges E Ø [mm] V [l/min] p [bar] (p max = 15 bar) 3/ Sasszeges psi-nél [US gal./ min] Max. tartályátmérő 180 5S Y AF AH - - TF05-2, ,8 3,5 5S Y - AH TF07 2, ,8,0 5S Y - AH AL - - TF07 2, , 6,0 5S Y - - AL - - TF07 2, ,7 7,0 5S Y - - AL - - TF07 2, ,3 7,5 5S Y - - AL AN - TF07 2, ,8 8, S2.95.1Y AF AH - - TF05-2, ,8 3,5 5S3.05.1Y - AH TF07 2, ,8,0 5S3.11.1Y - AH AL - - TF07 2, , 6,0 5S3.18.1Y - - AL - - TF07 2, ,7 7,0 5S3.23.1Y - - AL - - TF07 2, ,3 7,5 5S3.26.1Y - - AL AN - TF07 2, ,8 8, S Y AF AH - - TF05-2, ,8 3,5 5S Y - AH TF07 2, ,8,0 5S Y - AH AL - - TF07 2, , 6,0 5S Y - - AL - - TF07 2, ,7 7,0 5S Y - - AL - - TF07 2, ,3 7,5 5S Y - - AL AN - TF07 2, ,8 8, S Y AF AH - - TF05-2, ,8 3,5 5S Y - AH TF07 2, ,8,0 5S Y - AH AL - - TF07 2, , 6,0 5S Y - - AL - - TF07 2, ,7 7,0 5S Y - - AL - - TF07 2, ,3 7,5 5S Y - - AL AN - TF07 2, ,8 8, S Y AF AH - - TF05-1, ,8 3,5 5S Y - AH TF07 2, ,8,0 5S Y - AH AL - - TF07 2, , 6,0 5S Y - - AL - - TF07 2, ,7 7,0 5S Y - - AL - - TF07 2, ,3 7,5 5S Y - - AL AN - TF07 2, ,8 8,0 E = Legszűkebb keresztmetszet * NPT menet igény szerint A maximális tartályátmérőre vonatkozó értékek az ajánlott üzemi nyomás mellett értendők és javasolt értékek. A mosás eredményét a szennyeződés fajtája befolyásolja. 57

4 »XactClean HP«forgó mosófúvókák 5S2 / 5S3 típusok Üzemeltetési információk Préslevegőlefúvás a szárításhoz csak rövid ideig alkalmazható. Az ajánlott nyomáson felüli üzemeltetés negatívan hat a mosás eredményére és a kopásra. Sasszeges csőcsonk csatlakozás A sasszeg AISI 316L saválló acél anyagból készült. (Cikksz.: Y E (TF07), E (TF05)). A csatlakozó csonk átmérőtől függően a térfogatáram növekedhet, mivel a fúvóka csatlakozás, és a csatlakozó csőcsonk között lekázs van. Példa ATEX engedélyes kivitel rendelésére. FDA és (EG) 1935/200 konform. Eszközcsoport / Kategória / Zónák: II 1 GD c IIB TX Különleges körülmények TX: Példa FDA és (EG) 1935/200 megfelelőségű kivitel rendelésére. A fúvóka összes szerkezeti anyaga érintkezhet élelmiszerrel. T környezeti C C T mosóközeg C - 95 C Típus + Csatlakozás = Cikkszám Példa: 5S Y.XX.EX + AL = 5S Y.AL.EX Típus + Csatlakozás = Cikkszám Példa: Y.XX + AL = Y.AL Figyelem: A sasszeges ATEX kivitelnél megváltozik a csatlakozás kódja: 1/2" sasszeges csatlakozás: T5 3/" sasszeges csatlakozás: T7 Példa 1/2" sasszeges csatlakozású fúvókára ATEX kivitelben: 5S Y.T5.EX 58

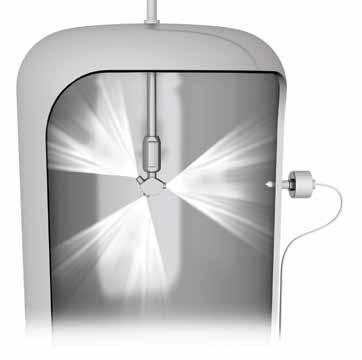

5 Forgásellenőrző szenzor A Lechler forgásellenőrző szenzorral a mosási folyamat egyszerűen és megbízhatóan ellenőrizhető. A szenzor felfogja a szenzorfej előtt elfolyó mosófolyadék mennyiségeket. Egy szoftver segítségével működését az adott tartálymérethez, nyomáshoz, és fúvókatípushoz lehet igazítani. 103,5 55,5 3 Ø 50 M12 SW G 1/2 ISO 228 Ø 30 Elektromos adatok Tápfeszültség: Ub = 2 V +/-20% (18-32 VDC) Saját áram szükséglet: < 20 ma Kimeneti jel: PNP, 50 ma rövidzárlat biztos, aktív Alkalmazási feltételek Környezeti hőmérséklet: 10 C -tól +60 C-ig Folyamat hőmérséklet: 0 C-tól +100 C-ig Anyagok Csonk (G 1/2"): AISI 316L saválló acél Mérőcsúcs: PEEK Test: AISI 303 Működési elv Kapacitív Előnyei Az esetleges üzemzavarok megbízható felismerése a mosási folyamat alatt. A szenzor csatlakozása megfelel az EHEDG higiéniai előírásainak Egyszerű használat PLC csatlakozási lehetőség Egyszeri szoftveres beállítás elegendő Az összes mosási feladathoz alkalmazható. Rendelési adatok Cikkszám Forgás ellenőrző szenzor hegcsonkkal Kábel készlet a beüzemeléshez Forgásellenőrző szenzor hegcsonkkal Kábel készlet Hálózati adapter USB-Adapter kábellel Programozó adapter Y Hegeszthető csonk * Ingyenes szoftver letöltés : 59

6 »ACCUClean«forgó mosófúvóka 515 típus 515-ös típus A pontosan ellenőrzött forgása teszi az ACCUCleant igen hatékonnyá. Erőteljes lapossugarakkal mos és a Lechler forgásellenőrző szenzorral is működtethető. Ezenkívül többféle szórásszöggel érhető el. Videó a működésről Szkennelje be a fenti QR kódot vagy keresse a weboldalon az adott tartálymosó típusnál! Anyagok AISI 316L saválló acél, PTFE, PEEK bar Max. hőmérséklet 10 C Ajánlott üzemi nyomás 3 bar Beépítés Függőleges lefelé Előszűrés 0,3 mm/50 Mesh vezetékszűrő Csapágy Golyóscsapágy saválló acél Behälterdurchmesser in m Tartályátmérő Nyomás [bar] Druck in bar Forgásellenőrzés Szenzorkompatibilis Info: Lásd 59. oldal Tartályátmérők a nyomás függvényében az 515-ös típusnál 60
