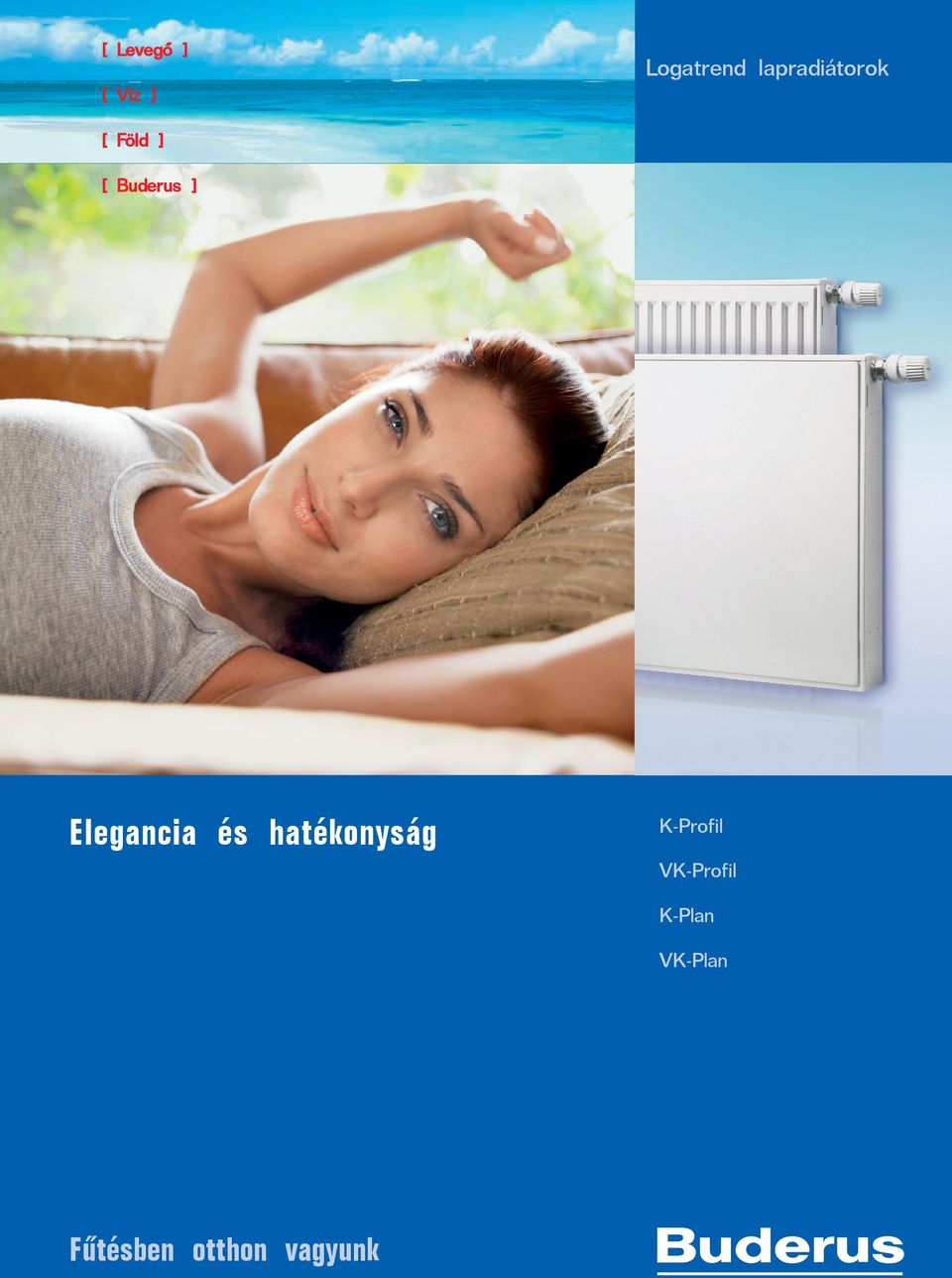

1 [ Levegõ ] [ Víz ] Logatrend lapradiátorok [ Föld ] [ Buderus ] Elegancia és hatékonyság K-Profil VK-Profil K-Plan VK-Plan Fûtésben otthon vagyunk

2 A modernizáció helyes útja: Logatrend lapradiátorok Lakásfelújítás Logatrend lapradiátorokkal Ha lakásfelújításon gondolkozik és lehetõsége van fûtési rendszerének felújítására is, ne feledkezzen meg radiátorai cseréjérõl sem. A legtöbb esetben ezek a radiátorok több tíz évesek, kinézetük és technológiai megoldásaik elavultak, szabályozó szerelvényeik részben mûködésképtelenek. Számos alkalommal, az újszerûen kinézõ radiátorok cseréjét követõen éri a tulajdonost a meglepetés, hogy az átrozsdásodott, elvízkövesedett radiátorai milyen nagy mértékben járultak hozzá régi rendszerének energiapazarló mûködéséhez. A kazánunk régi volt és elavult, épp itt volt az ideje, hogy újra cseréljük. Úgy gondoltuk, egyidejûleg lecseréljük régi radiátorainkat is. Esztétikailag és gazdaságilag is jó döntésnek bizonyult, mindezek mellett, most hosszú évekig nem kell újra hozzányúlnunk a fûtési rendszerünkhöz. A tervezgetés nem ér véget Még számos ötletünk van a ház építésének vagy a lakás felújításának befejezéséhez közeledve is: A függöny passzol színben a szõnyeghez? Hova tegyük a lámpákat? Milyen kép kerüljön fel a falra? És itt az ideje, hogy elgondolkozzon azon is, mit is várna el új radiátoraitól? Hiszen a radiátorok jellemzõen a szoba legszembetûnõbb helyeire kerülnek. Ezért fontos, hogy a radiátorok ne csupán a meleg és a komfort forrásai legyenek, hanem küllemükben harmonizáljanak a helyiség választott belsõ hangulatával, stílusával, színvilágával. Ez az, amit a Logatrend lapradiátorok kínálnak Önnek. Új építésû és felújított épületekhez Esztétikus, modern külsõ Kedvezõbb fûtési költségek Oldószermentes, friss fehér alapszín (RAL 9016) RAL színskála szerinti választék Érezni fogja a különbséget A felújítást követõen észre fogja venni, hogy új, modern radiátorai milyen jól harmonizálnak lakásában. A Logatrend radiátorok alapkivitelben friss, fehér színre festettek, azonban kérhetõek akár a teljes RAL színskála szerinti színekben is.

3 A formába öntött meleg Logatrend VK-Plan Logatrend VK- Profil Síklapú radiátorok A radiátorok kialakítását a hõhordozó közeggel átjárt sík elõlap jellemzi. Más gyártmányokkal szemben, a Plan kivitelû radiátorok esetén a sima felület nem egy utólag felszerelt borítás vagy dekorációs elem, ami látványosan rontaná a radiátor leadott teljesítményét és egy gyakorlatilag tisztíthatatlan légrést eredményezne, hanem valóban a radiátor homloklapjának a része. Kialakításuk rendkívül elegáns megjelenést biztosít, emellett számos mûszaki elõnnyel is rendelkezik. Gyártástechnológiájuknak köszönhetõen hõleadó felületük nagysága nem különbözik a hagyományos radiátorok felületétõl, teljesítményük megegyezõ. A hõhordozóval átjárt sík elõlap egyenletes hõátadást biztosít és a szálló por is kevésbé képes a homlokfalon megtapadni. Ezáltal tisztántartásuk gyorsan és egyszerûen elvégezhetõ. Bordázott radiátorok A radiátorokat a konvencionális formavilág és a magas leadott fûtõteljesítmény jellemzi. Áruk és szerelési költségeik a síklapú radiátorokéval összehasonlítva kedvezõbb, ennek köszönhetõen rendkívül népszerûek és különösen széleskörûen alkalmazottak. A Profil kivitelû radiátorokat kedvezõ tulajdonságaik lakások, irodaépületek és ipari létesítmények számára egyaránt elõnyös választássá teszi. Akár új építésû vagy felújított épületrõl legyen szó, a radiátorok helyiségei hangsúlyos látványelemei lesznek. A radiátorokat merítéses technológiával alapozzák, majd 2-rétegû mûanyag alapú festéssel látják el, ami a karcolódásokkal szemben teszi a radiátorokat nagymértékben ellenállóvá. A kialakított védõréteg teljes körû védelmet nyújt a korrózióval szemben, elegáns külsõt és hosszú élettartamot biztosít. Szelep nélküli és beépített szelepes kivitel Bordázott vagy sima felületû elõlap Magas karc-, és ütésállóság Teljes körû korrózióvédelem Hosszú élettartam

4 Meglepõen jó választás Mindent egy kézbõl Olyan könnyû feladattá szeretnénk tenni fûtési rendszerének teljes körû felújítását, amennyire csak lehetséges. A Buderus, a fûtési rendszerek szállítójaként, amire fûtési rendszerének kialakításához szüksége lehet, kezdve a kazántól a tárolóig, a fûtési szerelvényektõl a csõvezetékeken keresztül egészen a radiátorokig mindent egy kézbõl kínál. Ez nem csupán rengeteg stressztõl és idegeskedéstõl kíméli meg, hanem biztosítja az egymással tökéletesen összehangolt rendszerelemeknek köszönhetõen, hogy egy jó hatásfokkal mûködõ, költséghatékony fûtési rendszert alakíthasson ki. Az általunk kínált rendszermegoldások pedig, még a legkülönlegesebb igények kielégítését is lehetõvé teszik. Fent: A gáztöltetû termosztátfejjel ellátott Buderus szelepek már akkor zárva vannak, amikor a helyiség hõmérséklete 1 C-kal a beállított érték felett van. Lent: A hagyományos termosztátszelepek ekkor még 50%-kal nyitott állapotban vannak. A zárás a beállított érték felett 2 C-kal következik be, ami járulékos energiaveszteséget okoz. Változó körülmények Sokkal komfortosabban érezzük magunkat, ha lakásunk hõmérséklete állandó. A szobák hõmérsékletének, függetlenül a külsõ hõmérséklettõl mindig állandónak kell lennie. Ez azt jelenti, hogy a radiátoroknak gyorsan és pontosan kell tudnia reagálnia a megváltozott körülményekre. Ez az, amit a Buderus beépített szelepes radiátorai tudnak: gyorsan és precízen igazodni a változásokhoz. Ha például az ablakon keresztül besüt a szobába a nap, a radiátor termosztatikus szelepe érzékeli az emelkedõ helyiséghõmérsékletet. Ezért csökkenti a radiátor hõleadását, vagy akár teljesen le is kapcsolja azt. Ezzel pedig a pénztárcánkon érezhetõ energia megtakarítást érünk el, és védjük környezetünket is. A bal oldali képen a Buderus Plan radiátorának, a jobb oldalon egy kiegészítõ sima burkolatos radiátornak a hõfényképe látható. A Plan kivitel fûtõvízzel közvetlenül érintkezõ homloklapja sokkal jobb hõátadási tulajdonságokkal rendelkezik.

5 A gyermekbarát bútorelem Elsõ a biztonság Tudjuk milyenek a gyerekek, fel-alá rohangálnak a lakásban. Ezért a Logatrend lapradiátorokat a biztonsági elõírások betartásának figyelembevételével tervezték. Valamennyi él és sarok lekerekített, hogy egy véletlen bekövetkezõ baleset esetén se okozhassanak a radiátorok sérüléseket. Radiátoraink megfelelnek a német (GUV) biztonsági szabályzatban leírtaknak. A gyerekek megállás nélkül szaladgálnak a lakásban. Ezért van szükségünk olyan bútorokra és radiátorokra, amelyek mentesek a veszélyes élektõl és hegyes sarkoktól. A Buderusnál megtaláltuk ezt. Lekerekített élek és sarkok Egyszerûen leszerelhetõ fedõrács, könnyû tisztíthatóság Német minõségbiztosítási intézetek által igazolt magas termékminõség Szigorúbb higiéniás követelményekhez konvektorlemez nélküli kivitelek Könnyen tisztítható és higiénikus A fûtõtestek tisztíthatósága különösen az allergiások számára rendkívül fontos. A Logatrend radiátorok fedõrácsa rögzítési megoldásának köszönhetõen könnyedén leemelhetõ és tisztítható. A szigorúbb higiéniás követelményekkel rendelkezõ létesítményekhez (egészségügyi intézmények) pedig, a könnyû fertõtleníthetõség érdekében konvektorlemez nélküli változatokat is kínálunk (Típus: 10, 20, 30). Minõség minden részletében A Logatrend lapradiátorok rendelkeznek a RAL (Német Minõségbiztosítási és Címkézési Intézet) védjegyével. Ez garantálja a felhasznált anyagok és gyártási folyamatok folyamatos magas minõségét. A gyártás kizárólag minõsített alapanyagok felhasználásával történik. Minden egyes radiátor elkészültét követõen nyomáspróbán esik át, mielõtt a végsõ minõségellenõrzésre kerülne. A radiátorok minõségét, valamint a védjegy által elõírt szigorú követelmények betartását független vizsgáló intézetek igazolják. Mi sem természetesebb, minthogy a Buderus rendelkezik a DIN ISO 9001 szerinti minõségirányítási rendszerrel. Ez a tanúsítvány magába foglalja a teljes gyártási folyamatot, kezdve a termékfejlesztéstõl a gyártáson és a raktározáson át egészen az értékesítésig. Mindezek termékeink folyamatos és állandó magas minõségét garantálják.

6 Csavarja fel a fûtést Vezessük a csöveket rejtetten Számos esetben a radiátorhoz menõ csõvezetékeket falon kívül vezetik. Ez, még a legelegánsabb radiátorok esetében is elcsúfítja az összképet. Azt szeretnénk, hogy minden tökéletesen nézzen ki. Ez a magyarázata, hogy a radiátorok rögzítõ készlete és a hozzá vezetõ csövek csatlakozási pontjainak elhelyezése egyaránt úgy lett kialakítva, hogy szinte teljes mértékben láthatatlanná tegye azokat. Teljesen le vagyok nyûgözve ettõl az intelligens termosztatikus szeleptõl, mely energia megtakarítást biztosít. A Buderustól folyamatosan érkeznek az újabb és újabb költséghatékony rendszermegoldások. Energia megtakarítás a beépített, innovatív szeleptechnológiának köszönhetõen Kellemes helyiséghõmérséklet Két különbözõ beépített szelepméret a könnyû és gyors hidraulikai beszabályozás érdekében Rejtett szereléstechnológia Hidraulikai beszabályozás egy pillanat alatt Miután a fûtési rendszer elkészült, a radiátorok beszabályozása szükséges. Ezáltal biztosítható, hogy a lakás minden egyes radiátorához a megfelelõ menynyiségû hõenergia jusson. A folyamat során, a radiátoron átáramoltatott melegvíz mennyiségét állítják be. Egy Buderus beépített szelepes radiátoron mi sem lehetne ennél egyszerûbb. Nincs szükség semmilyen szerszámra, mindössze egy enyhe tekerés szükséges a skálázott beállító gyûrûn. De mivel egyfajta szeleppel rendkívül nehéz lenne lefedni a Buderus radiátorok széles teljesítmény tartományát, a radiátorok két különbözõ szelepmérettel készülnek. Így minden egyes gyárból kikerülõ radiátor már a fûtési rendszerébe tökéletesen illeszkedõ radiátorszeleppel rendelkezik. Ez nem csak fûtésszerelõjének könnyíti meg az életét, hanem magasabb komfortot és alacsonyabb fûtésszámlát is jelent. Ne csak nézze, ahogy füstként megy el a pénze, tegyen ellene Ezek az innovatív szelepek a Logatrend VK-Profil és a VK-Plan radiátorokba gyárilag beépítettek. Összehasonlítva a hagyományos szelepes radiátorokkal ezek a szelepek önmagukban akár 5%-os energia megtakarítást is jelenthetnek. Mindez dokumentált és összhangban áll a közelmúltban elfogadott új, hivatalos német energia megtakarítási rendeletekben (Energieeinsparverordnung, EnEV) és a kapcsolódó szabványban (DIN V ) leírtakkal. A gyárilag beépített termosztatikus radiátorszelep csökkenti az üzemeltetési költségeket és komfortosabb helyiséghõmérsékletet eredményez.

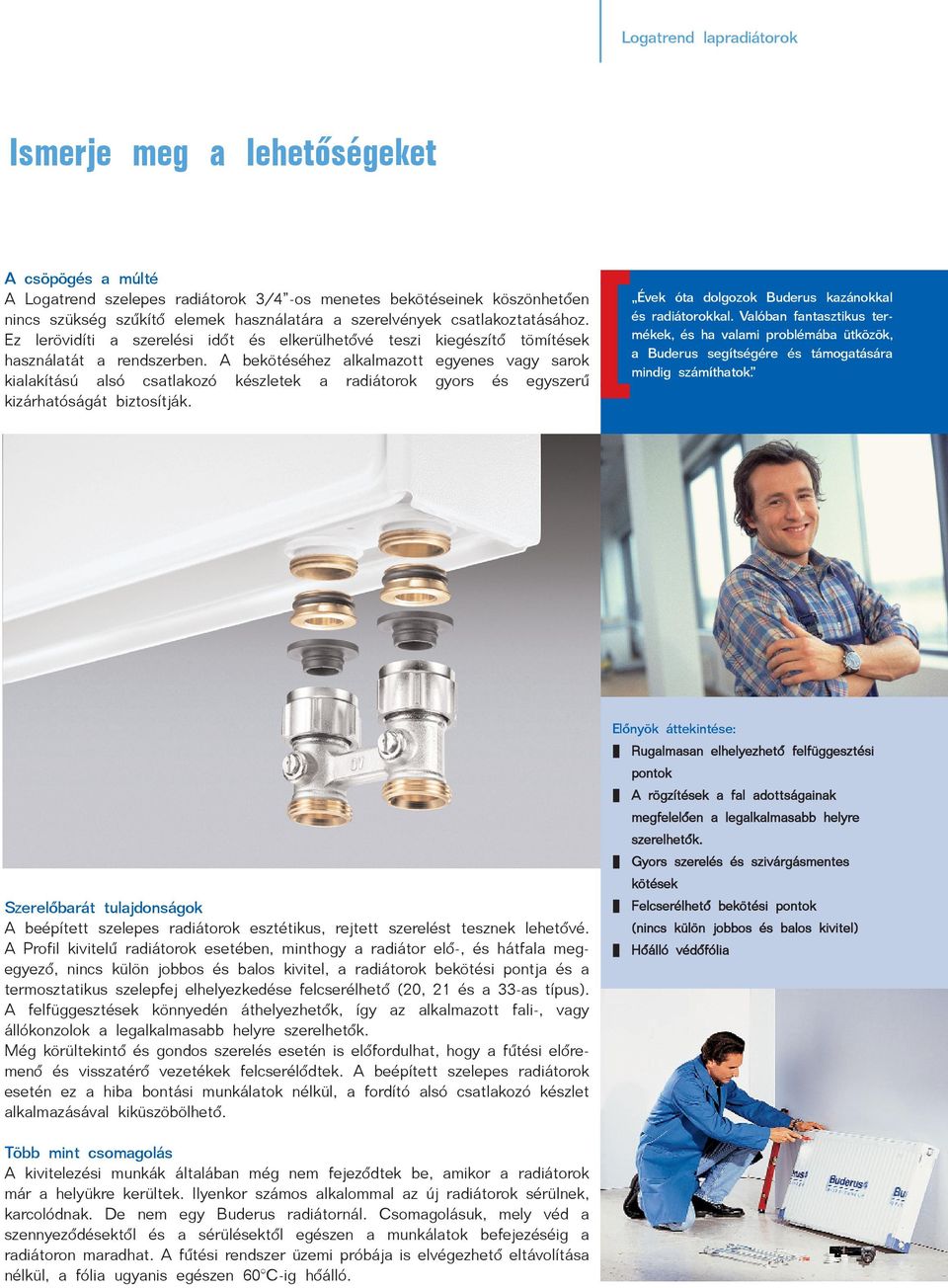

7 Ismerje meg a lehetõségeket A csöpögés a múlté A Logatrend szelepes radiátorok 3/4 -os menetes bekötéseinek köszönhetõen nincs szükség szûkítõ elemek használatára a szerelvények csatlakoztatásához. Ez lerövidíti a szerelési idõt és elkerülhetõvé teszi kiegészítõ tömítések használatát a rendszerben. A bekötéséhez alkalmazott egyenes vagy sarok kialakítású alsó csatlakozó készletek a radiátorok gyors és egyszerû kizárhatóságát biztosítják. Évek óta dolgozok Buderus kazánokkal és radiátorokkal. Valóban fantasztikus termékek, és ha valami problémába ütközök, a Buderus segítségére és támogatására mindig számíthatok. Szerelõbarát tulajdonságok A beépített szelepes radiátorok esztétikus, rejtett szerelést tesznek lehetõvé. A Profil kivitelû radiátorok esetében, minthogy a radiátor elõ-, és hátfala megegyezõ, nincs külön jobbos és balos kivitel, a radiátorok bekötési pontja és a termosztatikus szelepfej elhelyezkedése felcserélhetõ (20, 21 és a 33-as típus). A felfüggesztések könnyedén áthelyezhetõk, így az alkalmazott fali-, vagy állókonzolok a legalkalmasabb helyre szerelhetõk. Még körültekintõ és gondos szerelés esetén is elõfordulhat, hogy a fûtési elõremenõ és visszatérõ vezetékek felcserélõdtek. A beépített szelepes radiátorok esetén ez a hiba bontási munkálatok nélkül, a fordító alsó csatlakozó készlet alkalmazásával kiküszöbölhetõ. Rugalmasan elhelyezhetõ felfüggesztési pontok A rögzítések a fal adottságainak megfelelõen a legalkalmasabb helyre szerelhetõk. Gyors szerelés és szivárgásmentes kötések Felcserélhetõ bekötési pontok (nincs külön jobbos és balos kivitel) Hõálló védõfólia Több mint csomagolás A kivitelezési munkák általában még nem fejezõdtek be, amikor a radiátorok már a helyükre kerültek. Ilyenkor számos alkalommal az új radiátorok sérülnek, karcolódnak. De nem egy Buderus radiátornál. Csomagolásuk, mely véd a szennyezõdésektõl és a sérülésektõl egészen a munkálatok befejezéséig a radiátoron maradhat. A fûtési rendszer üzemi próbája is elvégezhetõ eltávolítása nélkül, a fólia ugyanis egészen 60 C-ig hõálló.

8 Energia megtakarítás széles választékban Típus 11 Típus 21 Logatrend VK-Profil, K-Profil Magasság, mm Típus Hõleadás, W/m, 75/65/20 C Hõleadás, W/m, 55/45/20 C Tömeg, kg/m 6,9 8,6 13,9 16,6 25,0 9,2 11,8 18,8 22,5 33,7 11,4 14,9 23,7 28,2 42,2 Kötéstávolság, mm Mélység, mm Logatrend VK-Profil, K-Profil Magasság, mm Típus Hõleadás, W/m, 75/65/20 C Hõleadás, W/m, 55/45/20 C Tömeg, kg/m 13,6 17,9 28,4 33,7 50,6 19,7 26,1 42,1 49,3 75,1 Kötéstávolság, mm Mélység, mm Hossz, mm 400/500/600/700/800/900/1000/1200/1400/1600/1800/2000/2300/2600/3000 Típus 22 Típus 33 Típus 10 Típus 20 Típus 30 Konvektorlemezes kivitel Konvektorlemez nélküli kivitel Logatrend VK-Plan, K-Plan Magasság, mm Típus Hõleadás, W/m, 75/65/20 C Hõleadás, W/m, 55/45/20 C Tömeg, kg/m 8,5 10,7 15,5 18,8 27,2 11,3 14,6 20,9 24,6 35,9 14,1 18,3 26,2 30,5 44,6 Kötéstávolság, mm Mélység, mm Logatrend VK-Plan, K-Plan Magasság, mm Típus Hõleadás, W/m, 75/65/20 C Hõleadás, W/m, 55/45/20 C Tömeg, kg/m 16,2 21,8 31,4 36,3 53,3 25, ,6 53,5 79,8 Kötéstávolság, mm Mélység, mm Hossz, mm 400/500/600/700/800/900/1000/1200/1400/1600/1800/2000/2300/2600/3000 Logatrend lapradiátorok: 4 féle kivitel 5 féle magasság 7 féle típus 7 év garancia 15 féle hosszúság Igény szerinti színek A táblázatban megadott hõmérsékletektõl eltérõ paraméterek melletti radiátor hõleadás meghatározásához a honlapon található tervezési segédlet vagy a radiátor kiválasztó és méretezõ program nyújt segítséget. Buderus Hungária Fûtéstechnika Kft Szigetszentmiklós, Leshegy út 15. Telefon: (24) Telefax: (24) Elérhetõségeink: info@buderus.hu BUDERUS KÉK SZÁM:
