1 termék Információk a gázüzemű kondenzációs fűtőkészülékekről Tele energiával Weishaupt Thermo Condens gázüzemű kondenzációs készülékek 32 kw-ig

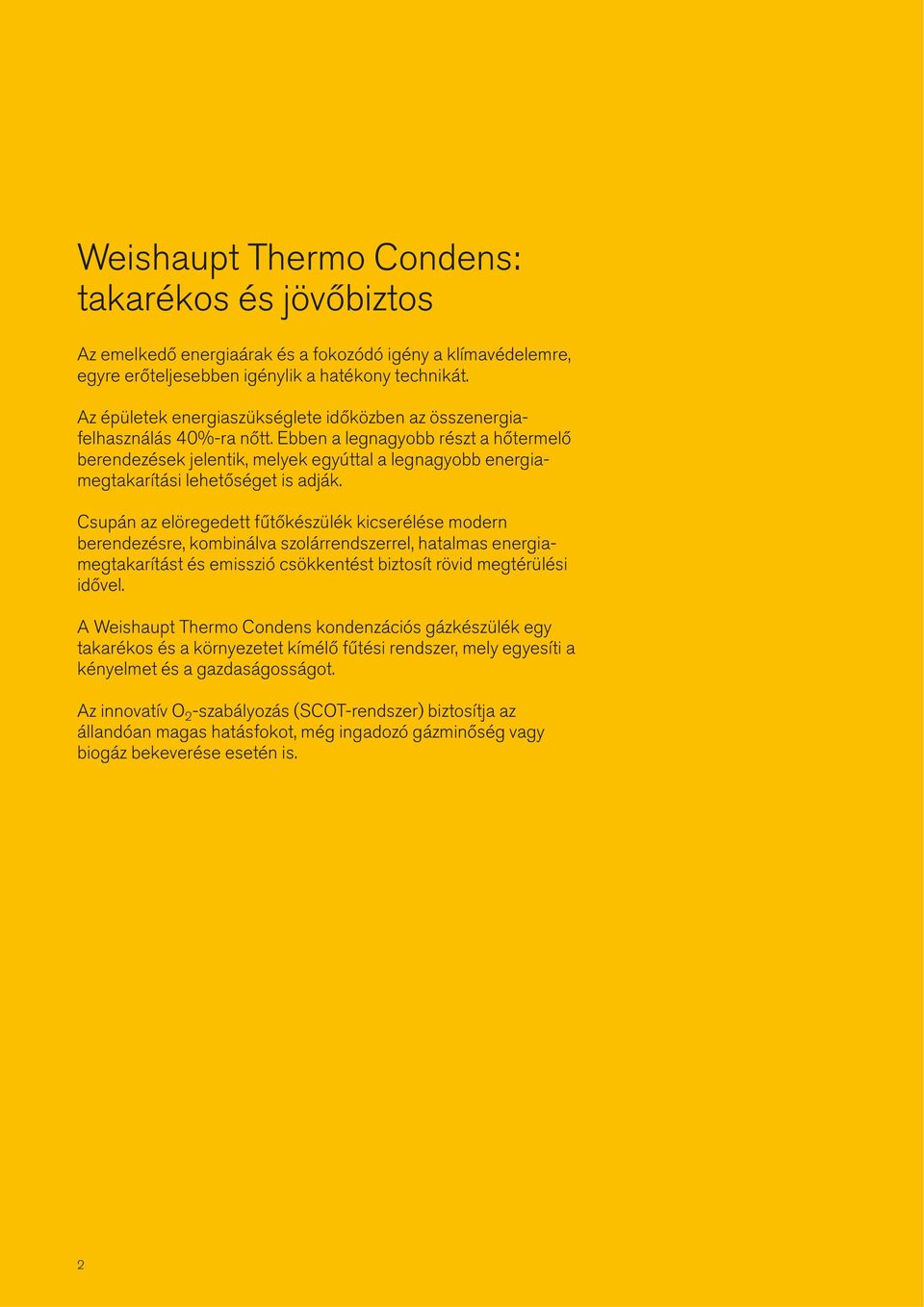

2 Weishaupt Thermo Condens: takarékos és jövőbiztos Az emelkedő energiaárak és a fokozódó igény a klímavédelemre, egyre erőteljesebben igénylik a hatékony technikát. Az épületek energiaszükséglete időközben az összenergiafelhasználás 40%-ra nőtt. Ebben a legnagyobb részt a hőtermelő berendezések jelentik, melyek egyúttal a legnagyobb energiamegtakarítási lehetőséget is adják. Csupán az elöregedett fűtőkészülék kicserélése modern berendezésre, kombinálva szolárrendszerrel, hatalmas energiamegtakarítást és emisszió csökkentést biztosít rövid megtérülési idővel. A Weishaupt Thermo Condens kondenzációs gázkészülék egy takarékos és a környezetet kímélő fűtési rendszer, mely egyesíti a kényelmet és a gazdaságosságot. Az innovatív O 2 -szabályozás (SCOT-rendszer) biztosítja az állandóan magas hatásfokot, még ingadozó gázminőség vagy biogáz bekeverése esetén is. 2

3 3

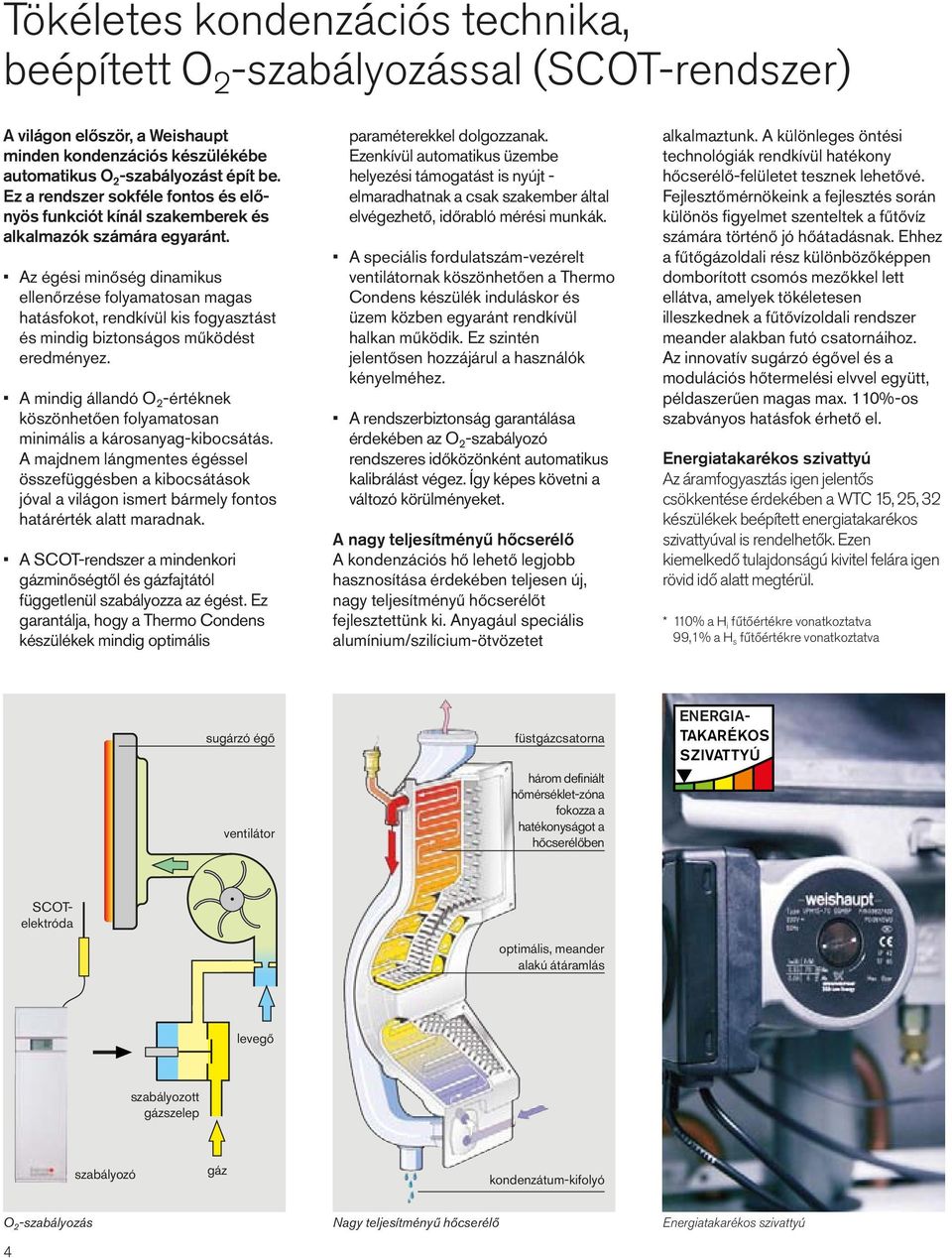

4 Tökéletes kondenzációs technika, beépített O 2 -szabályozással (SCOT-rendszer) A világon először, a Weishaupt minden kondenzációs készülékébe automatikus O 2 -szabályozást épít be. Ez a rendszer sokféle fontos és előnyös funkciót kínál szakemberek és alkalmazók számára egyaránt. Az égési minőség dinamikus ellenőrzése folyamatosan magas hatásfokot, rendkívül kis fogyasztást és mindig biztonságos működést eredményez. A mindig állandó O 2 -értéknek köszönhetően folyamatosan minimális a károsanyag-kibocsátás. A majdnem lángmentes égéssel összefüggésben a kibocsátások jóval a világon ismert bármely fontos határérték alatt maradnak. A SCOT-rendszer a mindenkori gázminőségtől és gázfajtától függetlenül szabályozza az égést. Ez garantálja, hogy a Thermo Condens készülékek mindig optimális paraméterekkel dolgozzanak. Ezenkívül automatikus üzembe helyezési támogatást is nyújt - elmaradhatnak a csak szakember által elvégezhető, időrabló mérési munkák. A speciális fordulatszám-vezérelt ventilátornak köszönhetően a Thermo Condens készülék induláskor és üzem közben egyaránt rendkívül halkan működik. Ez szintén jelentősen hozzájárul a használók kényelméhez. A rendszerbiztonság garantálása érdekében az O 2 -szabályozó rendszeres időközönként automatikus kalibrálást végez. Így képes követni a változó körülményeket. A nagy teljesítményű hőcserélő A kondenzációs hő lehető legjobb hasznosítása érdekében teljesen új, nagy teljesítményű hőcserélőt fejlesztettünk ki. Anyagául speciális alumínium/szilícium-ötvözetet alkalmaztunk. A különleges öntési technológiák rendkívül hatékony hőcserélő-felületet tesznek lehetővé. Fejlesztőmérnökeink a fejlesztés során különös figyelmet szenteltek a fűtővíz számára történő jó hőátadásnak. Ehhez a fűtőgázoldali rész különbözőképpen domborított csomós mezőkkel lett ellátva, amelyek tökéletesen illeszkednek a fűtővízoldali rendszer meander alakban futó csatornáihoz. Az innovatív sugárzó égővel és a modulációs hőtermelési elvvel együtt, példaszerűen magas max. 110%-os szabványos hatásfok érhető el. Energiatakarékos szivattyú Az áramfogyasztás igen jelentős csökkentése érdekében a WTC 15, 25, 32 készülékek beépített energiatakarékos szivattyúval is rendelhetők. Ezen kiemelkedő tulajdonságú kivitel felára igen rövid idő alatt megtérül. * 110% a H i fűtőértékre vonatkoztatva 99,1% a H s fűtőértékre vonatkoztatva sugárzó égő ventilátor füstgázcsatorna három definiált hőmérséklet-zóna fokozza a hatékonyságot a hőcserélőben ENERGIA- TAKARÉKOS SZIVATTYÚ SCOTelektróda optimális, meander alakú átáramlás levegő szabályozott gázszelep szabályozó gáz kondenzátum-kifolyó O 2 -szabályozás Nagy teljesítményű hőcserélő Energiatakarékos szivattyú 4

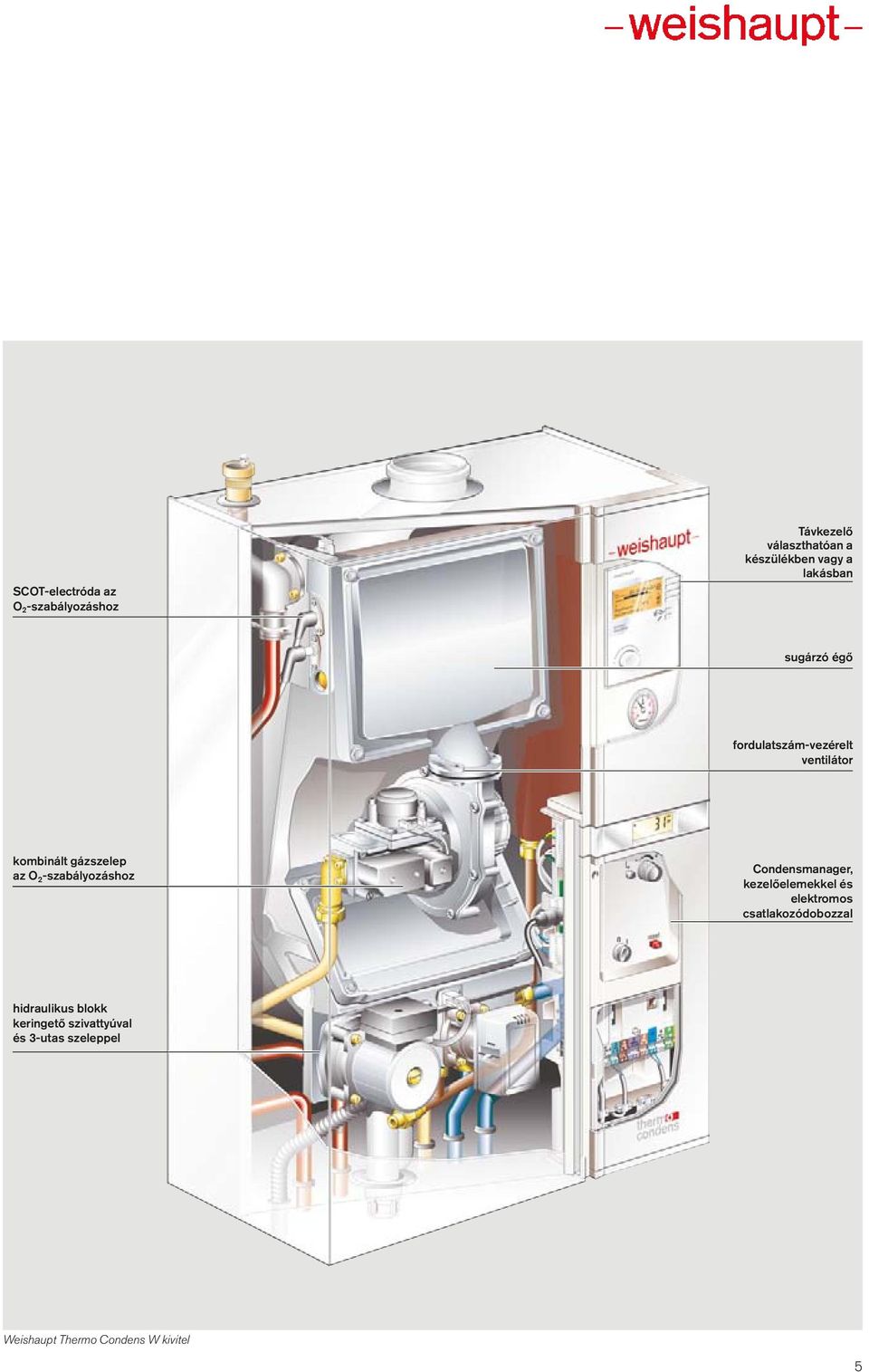

5 SCOT-electróda az O 2 -szabályozáshoz Távkezelő választhatóan a készülékben vagy a lakásban sugárzó égő fordulatszám-vezérelt ventilátor kombinált gázszelep az O 2 -szabályozáshoz Condensmanager, kezelőelemekkel és elektromos csatlakozódobozzal hidraulikus blokk keringető szivattyúval és 3-utas szeleppel Weishaupt Thermo Condens W kivitel 5

6 Jó ötletek számára mindig van hely WTC-A kivitelek Kivitel Fűtési teljesítmény kw A készülékek hidraulikus alapfunkciói Példa Thermo Condens, H és H0 kivitel 1. A fűtővíz melegítése. 2. Opcionálisan: használatimelegvíz-készítés külső töltőszivattyú és külön tároló-vízmelegítő segítségével. Thermo Condens, kombi kivitel 1. A fűtővíz melegítése. 2. Használatimelegvíz-készítés integrált INOX hőcserélő segítségével. Thermo Condens, W kivitel 70 vagy 100 liter 70 liter liter 1. A fűtővíz melegítése. 2. Használatimelegvíz-készítés: Oldalt rászerelt 70 liter űrtartalmú tároló-vízmelegítő Alá szerelt 70 vagy 100 liter űrtartalmú tároló-vízmelegítő Külön tároló-vízmelegítő tetszés szerint liter űrtartalommal Thermo Condens, Kompakt kivitel 1. A fűtővíz melegítése. 2. Használatimelegvíz-készítés: 115 liter űrtartalmú beépített réteges tároló 100 liter űrtartalmú beépített tároló-vízmelegítő Egy házban aligha van olyan helyiség, ahol ne lenne hely egy Weishaupt Thermo Condens készülék számára. A fűtési üzemhez szükséges elemek a készülékbe vannak integrálva, a rendkívül kis mértékű indítási és üzemi zajok pedig a lakóhelyiségekben is lehetővé teszik a készülék üzemeltetését. 6

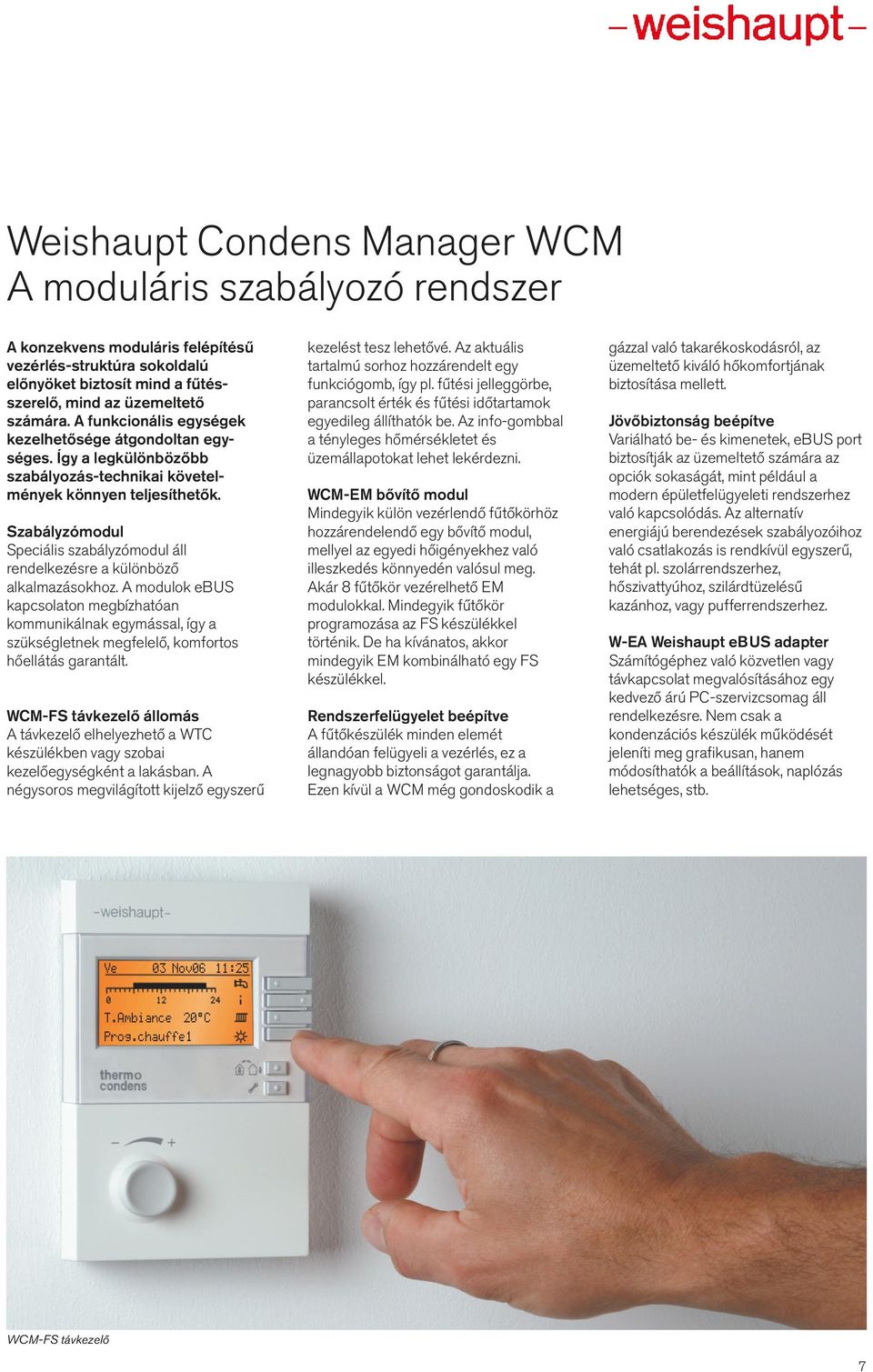

7 Weishaupt Condens Manager WCM A moduláris szabályozó rendszer A konzekvens moduláris felépítésű vezérlés-struktúra sokoldalú előnyöket biztosít mind a fűtésszerelő, mind az üzemeltető számára. A funkcionális egységek kezelhetősége átgondoltan egységes. Így a legkülönbözőbb szabályozás-technikai követelmények könnyen teljesíthetők. Szabályzómodul Speciális szabályzómodul áll rendelkezésre a különböző alkalmazásokhoz. A modulok ebus kapcsolaton megbízhatóan kommunikálnak egymással, így a szükségletnek megfelelő, komfortos hőellátás garantált. WCM-FS távkezelő állomás A távkezelő elhelyezhető a WTC készülékben vagy szobai kezelőegységként a lakásban. A négysoros megvilágított kijelző egyszerű kezelést tesz lehetővé. Az aktuális tartalmú sorhoz hozzárendelt egy funkciógomb, így pl. fűtési jelleggörbe, parancsolt érték és fűtési időtartamok egyedileg állíthatók be. Az info-gombbal a tényleges hőmérsékletet és üzemállapotokat lehet lekérdezni. WCM-EM bővítő modul Mindegyik külön vezérlendő fűtőkörhöz hozzárendelendő egy bővítő modul, mellyel az egyedi hőigényekhez való illeszkedés könnyedén valósul meg. Akár 8 fűtőkör vezérelhető EM modulokkal. Mindegyik fűtőkör programozása az FS készülékkel történik. De ha kívánatos, akkor mindegyik EM kombinálható egy FS készülékkel. Rendszerfelügyelet beépítve A fűtőkészülék minden elemét állandóan felügyeli a vezérlés, ez a legnagyobb biztonságot garantálja. Ezen kívül a WCM még gondoskodik a gázzal való takarékoskodásról, az üzemeltető kiváló hőkomfortjának biztosítása mellett. Jövőbiztonság beépítve Variálható be- és kimenetek, ebus port biztosítják az üzemeltető számára az opciók sokaságát, mint például a modern épületfelügyeleti rendszerhez való kapcsolódás. Az alternatív energiájú berendezések szabályozóihoz való csatlakozás is rendkívül egyszerű, tehát pl. szolárrendszerhez, hőszivattyúhoz, szilárdtüzelésű kazánhoz, vagy pufferrendszerhez. W-EA Weishaupt ebus adapter Számítógéphez való közvetlen vagy távkapcsolat megvalósításához egy kedvező árú PC-szervizcsomag áll rendelkezésre. Nem csak a kondenzációs készülék működését jeleníti meg grafikusan, hanem módosíthatók a beállítások, naplózás lehetséges, stb. Ve 03 Nov06 11:25 T.Ambiance 20 C Prog.chauffe1 WCM-FS távkezelő 7

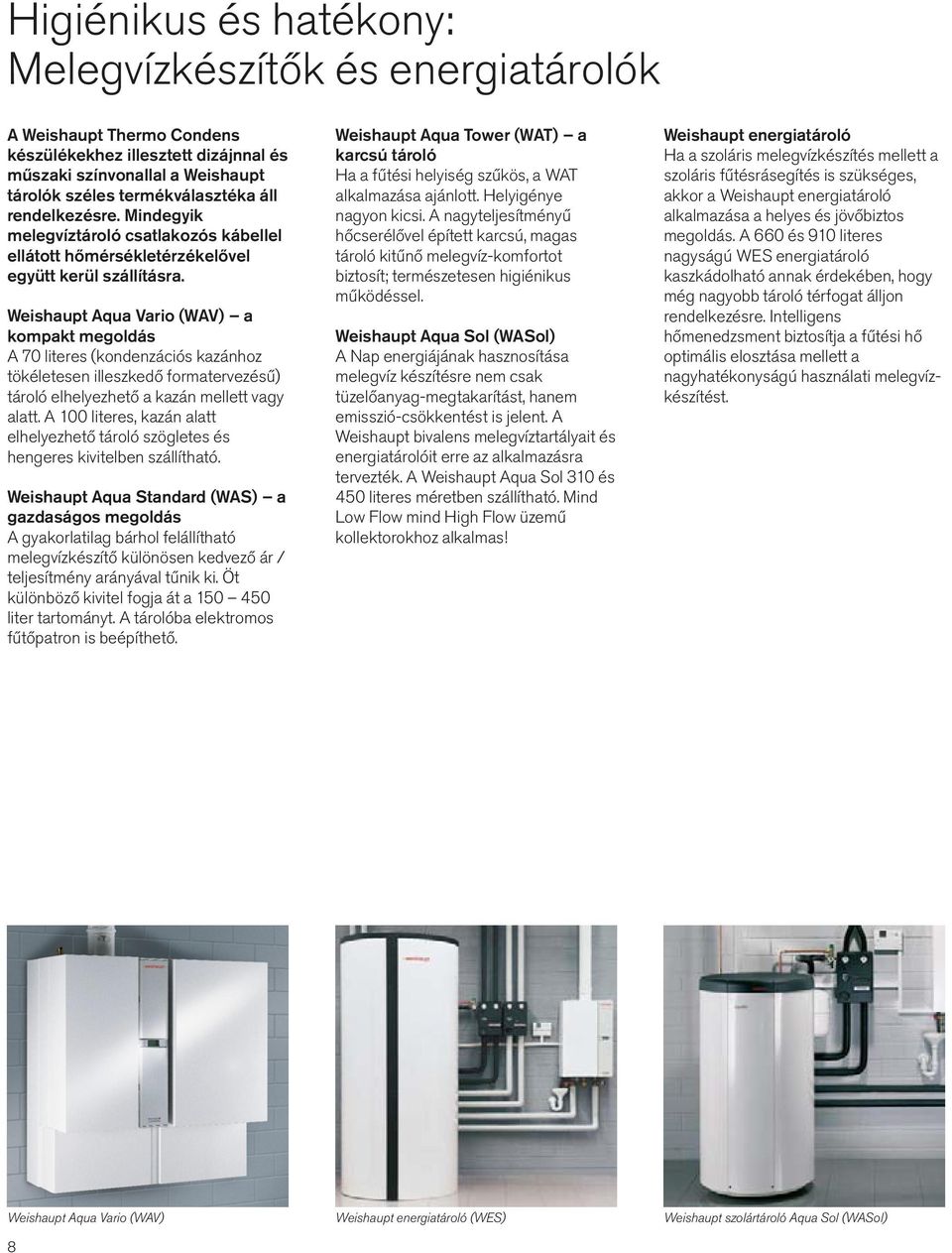

8 Higiénikus és hatékony: Melegvízkészítők és energiatárolók A Weishaupt Thermo Condens készülékekhez illesztett dizájnnal és műszaki színvonallal a Weishaupt tárolók széles termékválasztéka áll rendelkezésre. Mindegyik melegvíztároló csatlakozós kábellel ellátott hőmérsékletérzékelővel együtt kerül szállításra. Weishaupt Aqua Vario (WAV) a kompakt megoldás A 70 literes (kondenzációs kazánhoz tökéletesen illeszkedő formatervezésű) tároló elhelyezhető a kazán mellett vagy alatt. A 100 literes, kazán alatt elhelyezhető tároló szögletes és hengeres kivitelben szállítható. Weishaupt Aqua Standard (WAS) a gazdaságos megoldás A gyakorlatilag bárhol felállítható melegvízkészítő különösen kedvező ár / teljesítmény arányával tűnik ki. Öt különböző kivitel fogja át a liter tartományt. A tárolóba elektromos fűtőpatron is beépíthető. Weishaupt Aqua Tower (WAT) a karcsú tároló Ha a fűtési helyiség szűkös, a WAT alkalmazása ajánlott. Helyigénye nagyon kicsi. A nagyteljesítményű hőcserélővel épített karcsú, magas tároló kitűnő melegvíz-komfortot biztosít; természetesen higiénikus működéssel. Weishaupt Aqua Sol (WASol) A Nap energiájának hasznosítása melegvíz készítésre nem csak tüzelőanyag-megtakarítást, hanem emisszió-csökkentést is jelent. A Weishaupt bivalens melegvíztartályait és energiatárolóit erre az alkalmazásra tervezték. A Weishaupt Aqua Sol 310 és 450 literes méretben szállítható. Mind Low Flow mind High Flow üzemű kollektorokhoz alkalmas! Weishaupt energiatároló Ha a szoláris melegvízkészítés mellett a szoláris fűtésrásegítés is szükséges, akkor a Weishaupt energiatároló alkalmazása a helyes és jövőbiztos megoldás. A 660 és 910 literes nagyságú WES energiatároló kaszkádolható annak érdekében, hogy még nagyobb tároló térfogat álljon rendelkezésre. Intelligens hőmenedzsment biztosítja a fűtési hő optimális elosztása mellett a nagyhatékonyságú használati melegvízkészítést. Weishaupt Aqua Vario (WAV) 8 Weishaupt energiatároló (WES) Weishaupt szolártároló Aqua Sol (WASol)

9 Az elegáns egység Weishaupt Thermo Condens Kompakt A Weishaupt Thermo Condens Kompakt kondenzációs rendszer példaszerűen egyesíti magában az időtálló külső megjelenést a nagy hatékonyságú műszaki megoldásokkal. Univerzálisan használható A pontos és gyors szerelhetőség érdekében a Thermo Condens Kompakt fűtőkészülékben lévő összes fűtés- és gázszelepet, valamint a megfelelő gyűjtőszifon csőösszekötéseket gyárilag előszerelik. Ezzel az alacsony ráfordítást igénylő installálás mellett harmonikus megjelenés adódik, mivel a teljes szerelvényezés a készülék burkolatán belül található. A kis méretek, az időtálló formatervezés, valamint a nagy teljesítményű tárolóvízmelegítő rendszerek integrálása a lakóhelyiségekben, fűtőpincékben vagy tetőterekben történő egyöntetű, pontos installálás legjobb előfeltételeit teremti meg. réteges tároló töltőszivattyúja lemezes hőcserélő Weishaupt Aqua Power, a réteges tároló - legkényelmesebb melegvízellátás kis helyigénnyel A Thermo Condens Kompakt-ba integrált réteges tároló kiváló minőségű zománcbevonattal rendelkezik és 115 liter víz befogadására képes. A kiegészítő INOX anyagú lemezes hőcserélőnek és az alkalmazott rétegtechnikának köszönhetően az Aqua Power használatimelegvízkészítési teljesítménye lényegesen nagyobb a hagyományos 200 literes tárolókénál. Az Aqua Power ezenkívül energetikai előnyöket is kínál, ugyanis a kondenzációs fűtőkészülék a használatimelegvíz-felfűtési folyamat alatt kondenzációs üzemben képes dolgozni. Ennek következtében a réteges tároló és a kondenzációs készülék kombinációja kiváló hatékonyságú energiahasznosítással párosuló, tökéletes melegvíz-komfortot nyújt. Weishaupt Aqua Integra - a klasszikus tároló-vízmelegítő A Thermo Condens Kompakt-ba integrált tároló-vízmelegítő melegvízűrtartalma 100 liter. A víz gyors felmelegítése egy nagy teljesítményű csőspirálos hőcserélő segítségével történik. A használati melegvízzel érintkező valamennyi felület kiváló minőségű zománccal van bevonva. Ezzel kisebb és közepes háztartások számára higiénikusan kifogástalan melegvíz-komfort biztosítható. hidegvíz rétegezőcsöve Weishaupt Thermo Condens Kompakt Aqua Power réteges tárolóval Aqua Integra vízmelegítő 9

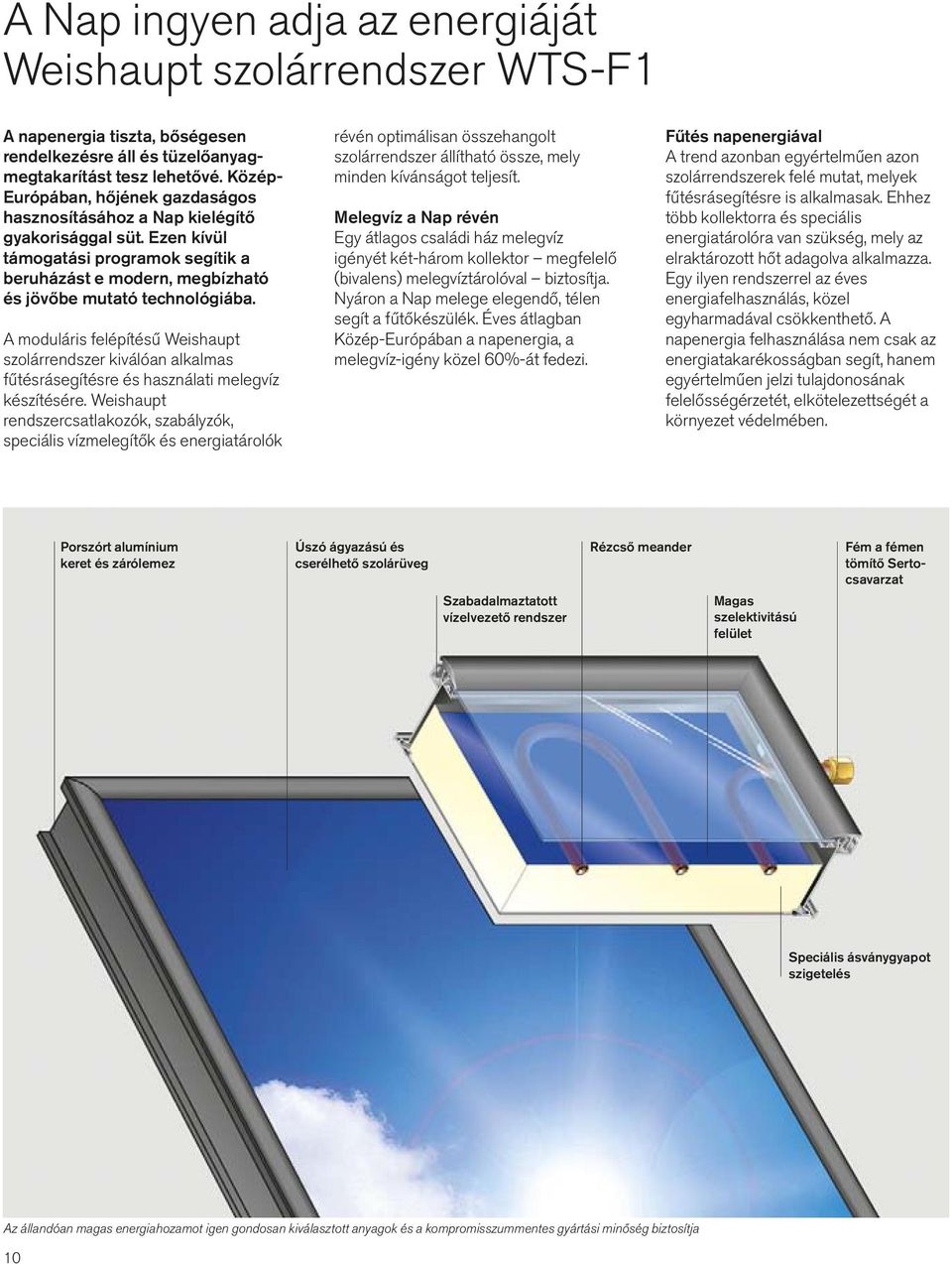

10 A Nap ingyen adja az energiáját Weishaupt szolárrendszer WTS-F1 A napenergia tiszta, bőségesen rendelkezésre áll és tüzelőanyagmegtakarítást tesz lehetővé. Közép- Európában, hőjének gazdaságos hasznosításához a Nap kielégítő gyakorisággal süt. Ezen kívül támogatási programok segítik a beruházást e modern, megbízható és jövőbe mutató technológiába. A moduláris felépítésű Weishaupt szolárrendszer kiválóan alkalmas fűtésrásegítésre és használati melegvíz készítésére. Weishaupt rendszercsatlakozók, szabályzók, speciális vízmelegítők és energiatárolók révén optimálisan összehangolt szolárrendszer állítható össze, mely minden kívánságot teljesít. Melegvíz a Nap révén Egy átlagos családi ház melegvíz igényét két-három kollektor megfelelő (bivalens) melegvíztárolóval biztosítja. Nyáron a Nap melege elegendő, télen segít a fűtőkészülék. Éves átlagban Közép-Európában a napenergia, a melegvíz-igény közel 60%-át fedezi. Fűtés napenergiával A trend azonban egyértelműen azon szolárrendszerek felé mutat, melyek fűtésrásegítésre is alkalmasak. Ehhez több kollektorra és speciális energiatárolóra van szükség, mely az elraktározott hőt adagolva alkalmazza. Egy ilyen rendszerrel az éves energiafelhasználás, közel egyharmadával csökkenthető. A napenergia felhasználása nem csak az energiatakarékosságban segít, hanem egyértelműen jelzi tulajdonosának felelősségérzetét, elkötelezettségét a környezet védelmében. Porszórt alumínium keret és zárólemez Úszó ágyazású és cserélhető szolárüveg Szabadalmaztatott vízelvezető rendszer Rézcső meander Magas szelektivitású felület Fém a fémen tömítő Sertocsavarzat Speciális ásványgyapot szigetelés Az állandóan magas energiahozamot igen gondosan kiválasztott anyagok és a kompromisszummentes gyártási minőség biztosítja 10

11 Tetőre épített kivitel Tetőbe épített kivitel Lapostető kivitel Tetőbe tökéletesen illeszkedő Weishaupt napkollektorok 11

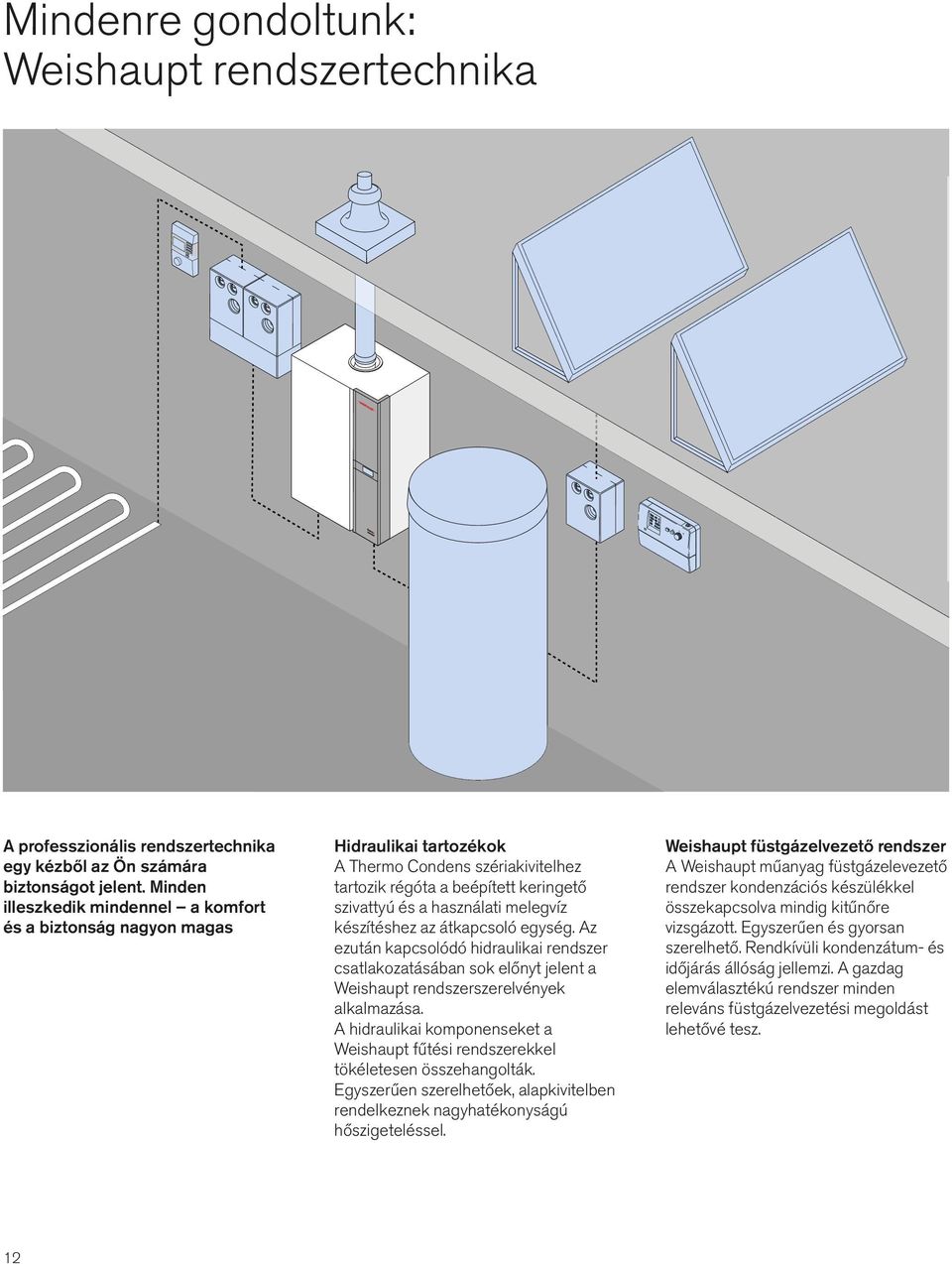

12 Mindenre gondoltunk: Weishaupt rendszertechnika A professzionális rendszertechnika egy kézből az Ön számára biztonságot jelent. Minden illeszkedik mindennel a komfort és a biztonság nagyon magas Hidraulikai tartozékok A Thermo Condens szériakivitelhez tartozik régóta a beépített keringető szivattyú és a használati melegvíz készítéshez az átkapcsoló egység. Az ezután kapcsolódó hidraulikai rendszer csatlakozatásában sok előnyt jelent a Weishaupt rendszerszerelvények alkalmazása. A hidraulikai komponenseket a Weishaupt fűtési rendszerekkel tökéletesen összehangolták. Egyszerűen szerelhetőek, alapkivitelben rendelkeznek nagyhatékonyságú hőszigeteléssel. Weishaupt füstgázelvezető rendszer A Weishaupt műanyag füstgázelevezető rendszer kondenzációs készülékkel összekapcsolva mindig kitűnőre vizsgázott. Egyszerűen és gyorsan szerelhető. Rendkívüli kondenzátum- és időjárás állóság jellemzi. A gazdag elemválasztékú rendszer minden releváns füstgázelvezetési megoldást lehetővé tesz. 12

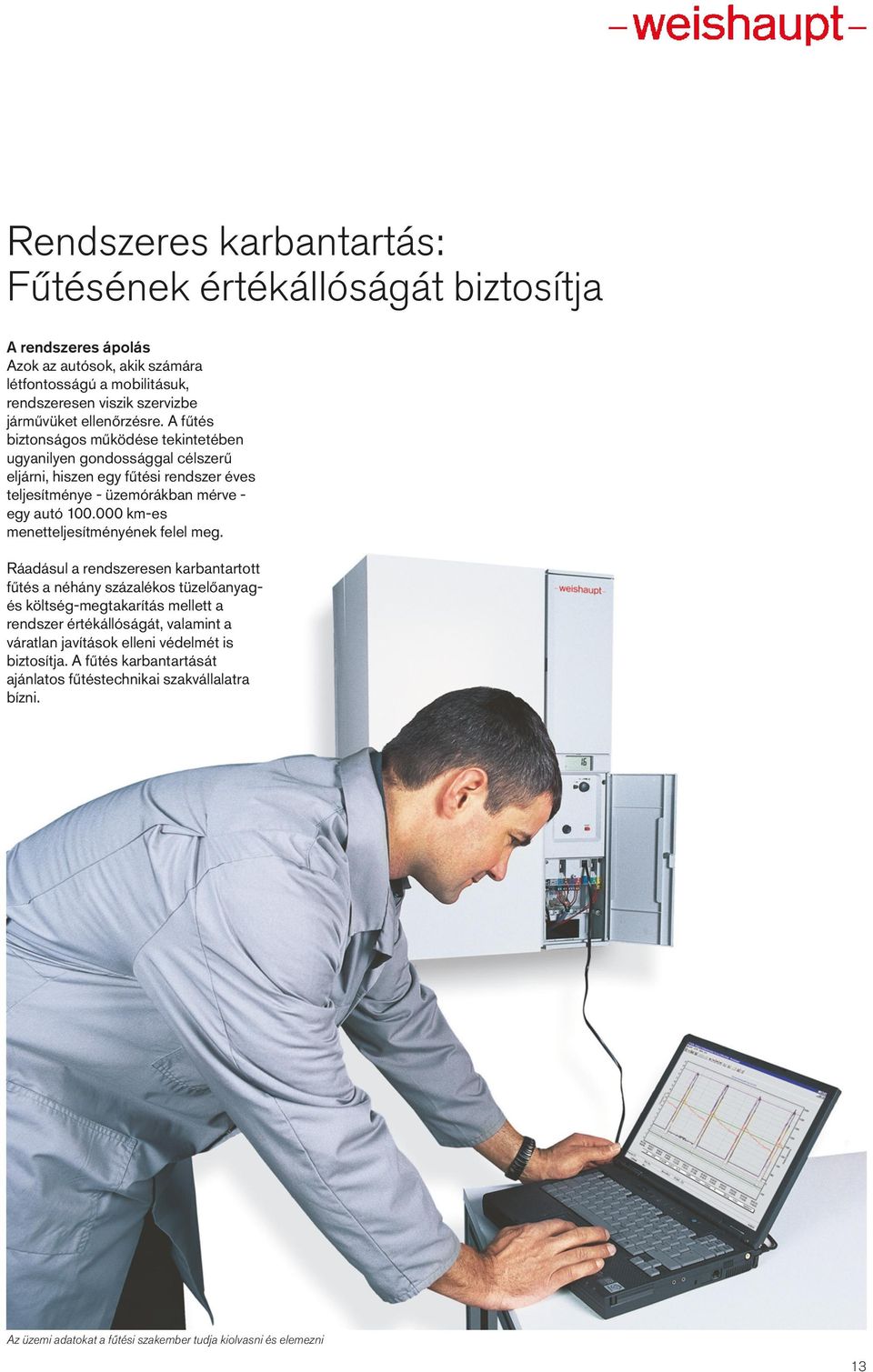

13 Rendszeres karbantartás: Fűtésének értékállóságát biztosítja A rendszeres ápolás Azok az autósok, akik számára létfontosságú a mobilitásuk, rendszeresen viszik szervizbe járművüket ellenőrzésre. A fűtés biztonságos működése tekintetében ugyanilyen gondossággal célszerű eljárni, hiszen egy fűtési rendszer éves teljesítménye - üzemórákban mérve - egy autó km-es menetteljesítményének felel meg. Ráadásul a rendszeresen karbantartott fűtés a néhány százalékos tüzelőanyagés költség-megtakarítás mellett a rendszer értékállóságát, valamint a váratlan javítások elleni védelmét is biztosítja. A fűtés karbantartását ajánlatos fűtéstechnikai szakvállalatra bízni. Az üzemi adatokat a fűtési szakember tudja kiolvasni és elemezni 13

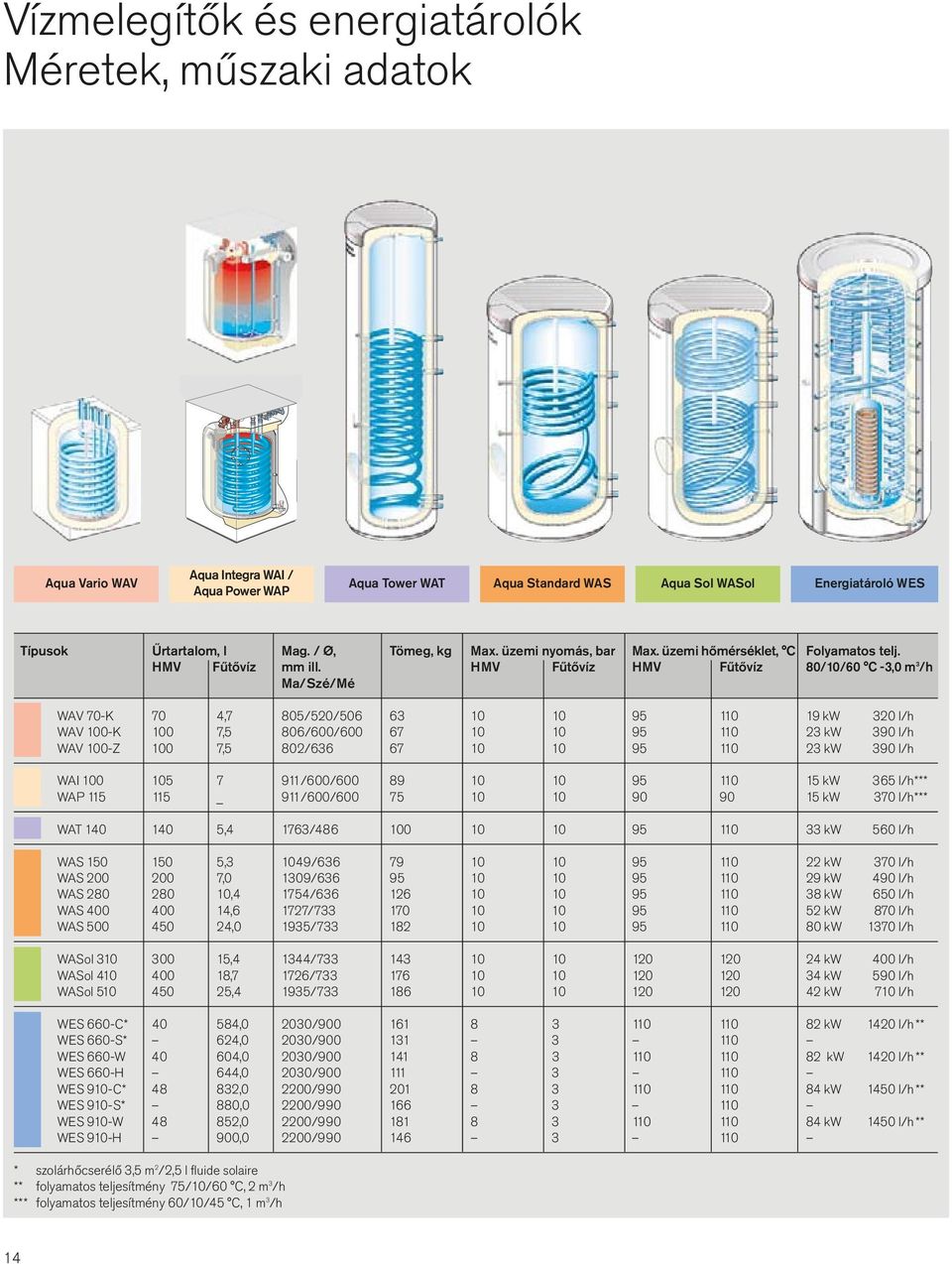

14 Vízmelegítők és energiatárolók Méretek, műszaki adatok Aqua Vario WAV Aqua Integra WAI / Aqua Power WAP Aqua Tower WAT Aqua Standard WAS Aqua Sol WASol Energiatároló WES Típusok Űrtartalom, l Mag. / Ø, Tömeg, kg Max. üzemi nyomás, bar Max. üzemi hőmérséklet, C Folyamatos telj. HMV Fűtővíz mm ill. HMV Fűtővíz HMV Fűtővíz 80/10/60 C -3,0 m 3 /h Ma/Szé/Mé WAV 70-K 70 4,7 805/520/ kw 320 l/h WAV 100-K 100 7,5 806/600/ kw 390 l/h WAV 100-Z 100 7,5 802/ kw 390 l/h WAI /600/ kw 365 l/h*** WAP _ 911/600/ kw 370 l/h*** WAT ,4 1763/ kw 560 l/h WAS ,3 1049/ kw 370 l/h WAS ,0 1309/ kw 490 l/h WAS ,4 1754/ kw 650 l/h WAS ,6 1727/ kw 870 l/h WAS ,0 1935/ kw 1370 l/h WASol ,4 1344/ kw 400 l/h WASol ,7 1726/ kw 590 l/h WASol ,4 1935/ kw 710 l/h WES 660-C* ,0 2030/ kw 1420 l/h** WES 660-S* 624,0 2030/ WES 660-W ,0 2030/ kw 1420 l/h** WES 660-H 644,0 2030/ WES 910-C* ,0 2200/ kw 1450 l/h** WES 910-S* 880,0 2200/ WES 910-W ,0 2200/ kw 1450 l/h** WES 910-H 900,0 2200/ * szolárhőcserélő 3,5 m 2 /2,5 l fluide solaire ** folyamatos teljesítmény 75/10/60 C, 2 m 3 /h *** folyamatos teljesítmény 60/10/45 C, 1 m 3 /h 14

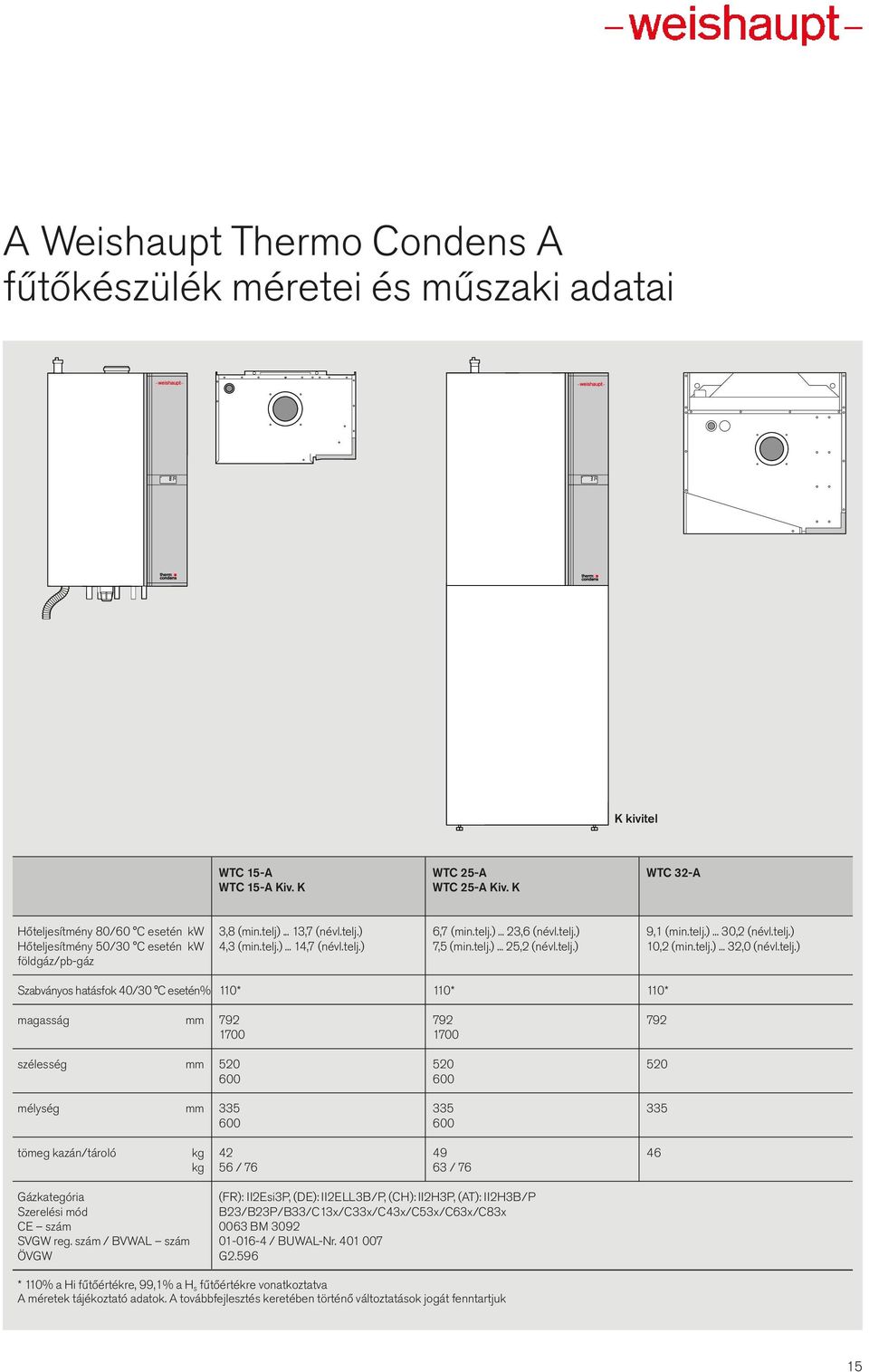

15 A Weishaupt Thermo Condens A fűtőkészülék méretei és műszaki adatai K kivitel WTC 15-A WTC 25-A WTC 32-A WTC 15-A Kiv. K WTC 25-A Kiv. K Hőteljesítmény 80/60 C esetén kw 3,8 (min.telj)... 13,7 (névl.telj.) 6,7 (min.telj.)... 23,6 (névl.telj.) 9,1 (min.telj.)... 30,2 (névl.telj.) Hőteljesítmény 50/30 C esetén kw 4,3 (min.telj.)... 14,7 (névl.telj.) 7,5 (min.telj.)... 25,2 (névl.telj.) 10,2 (min.telj.)... 32,0 (névl.telj.) földgáz/pb-gáz Szabványos hatásfok 40/30 C esetén% 110* 110* 110* magasság mm szélesség mm mélység mm tömeg kazán/tároló kg kg 56 / / 76 Gázkategória (FR): II2Esi3P, (DE): II2ELL3B/P, (CH): II2H3P, (AT): II2H3B/P Szerelési mód B23/B23P/B33/C13x/C33x/C43x/C53x/C63x/C83x CE szám 0063 BM 3092 SVGW reg. szám / BVWAL szám / BUWAL-Nr ÖVGW G2.596 * 110% a Hi fűtőértékre, 99,1% a H s fűtőértékre vonatkoztatva A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk 15

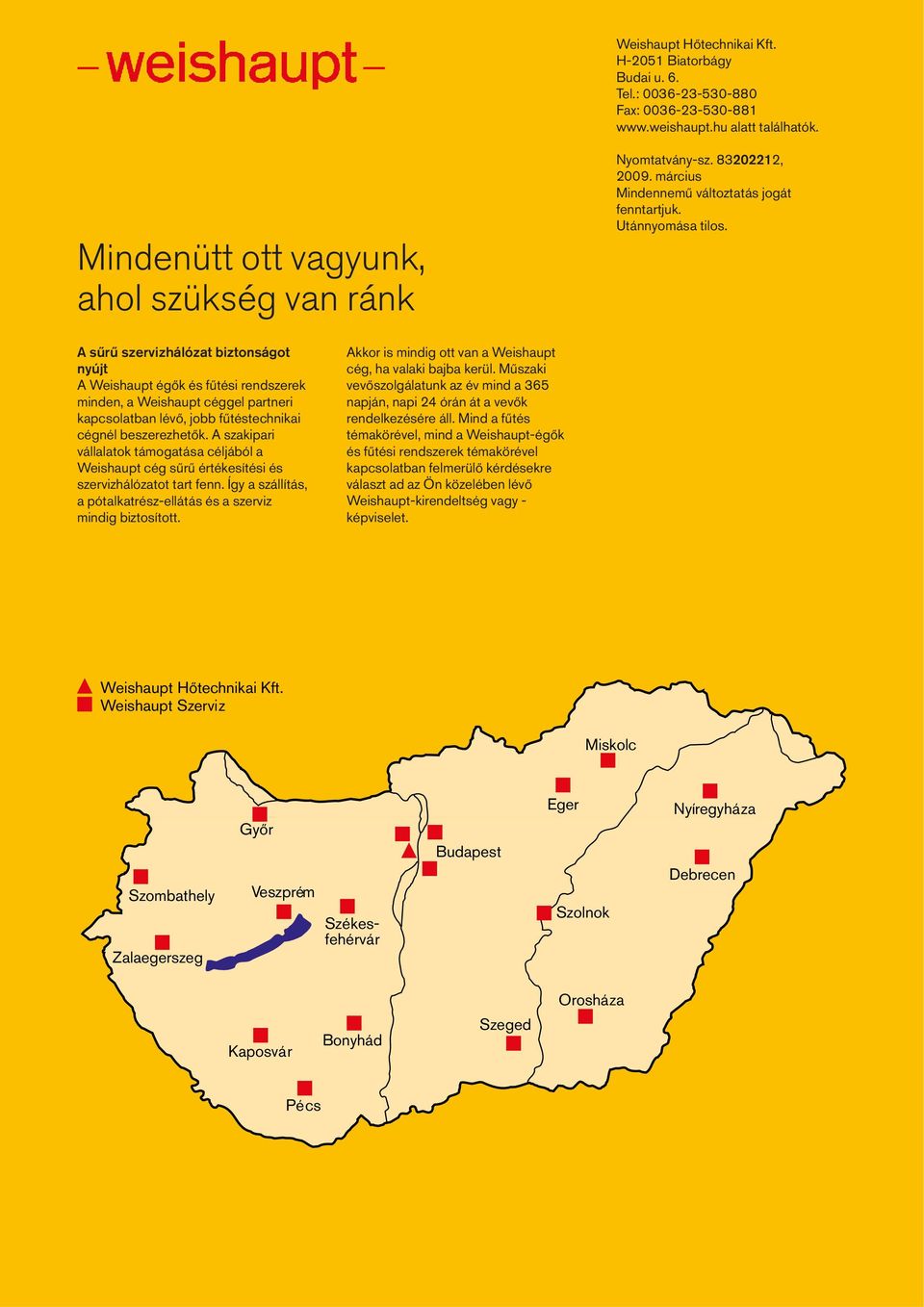

16 Weishaupt Hőtechnikai Kft. H-2051 Biatorbágy Budai u. 6. Tel.: Fax: alatt találhatók. Mindenütt ott vagyunk, ahol szükség van ránk Nyomtatvány-sz , március Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. A sűrű szervizhálózat biztonságot nyújt A Weishaupt égők és fűtési rendszerek minden, a Weishaupt céggel partneri kapcsolatban lévő, jobb fűtéstechnikai cégnél beszerezhetők. A szakipari vállalatok támogatása céljából a Weishaupt cég sűrű értékesítési és szervizhálózatot tart fenn. Így a szállítás, a pótalkatrész-ellátás és a szerviz mindig biztosított. Akkor is mindig ott van a Weishaupt cég, ha valaki bajba kerül. Műszaki vevőszolgálatunk az év mind a 365 napján, napi 24 órán át a vevők rendelkezésére áll. Mind a fűtés témakörével, mind a Weishaupt-égők és fűtési rendszerek témakörével kapcsolatban felmerülő kérdésekre választ ad az Ön közelében lévő Weishaupt-kirendeltség vagy - képviselet. Weishaupt Hőtechnikai Kft. Weishaupt Szerviz Miskolc Szombathely Zalaegerszeg Győr Gy r Veszprém Székesfehérvár Budapest Eger Szolnok Nyíregyháza Debrecen Orosháza Kaposvár Bonyhád Szeged Pécs
