Használati útmutató IP-KÜLTÉRI BIZTONSÁGI KAMERA IPC-250 HDC. QR kódokkal gyorsan és egyszerűen célba érni. Tartalom. Származási hely: Kína Gyártó:

Átírás

1 HU Származási hely: Kína Gyártó: supra FOTO-ELEKTRONIK-VERTRIEBS-GMBH DENISSTRASSE 28A KAISERSLAUTERN NÉMETORSZÁG ÜGYFÉLSZOLGÁLAT HU A FOGYASZTÁSI CIKK TÍPUSA: IPC-250 HDC 03/2017 3ÉV JÓTÁLLÁS VI.1.0.hu Használati útmutató IP-KÜLTÉRI BIZTONSÁGI KAMERA IPC-250 HDC NÉMETORSZÁGBAN GYÁRTVA myhansecontrol.com myhansecontrol.com Felhasználóbarát útmutató ID: #05002 GYORS ÚTMUTA- TÓVAL QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt ALDI termékről. A ALDI-szerviz oldala Minden itt megadott információ elérhető a ALDI-szerviz oldaláról is; amelyet a következő weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell. Tartalom Áttekintés...4 Használata...5 A csomag tartalma/a készülék részei...6 Előszó...9 Általános tudnivalók...11 Használati kisokos Windows-os készüléknél..13 Használati kisokos MAC OS készüléknél...17 Használati kisokos az alkalmazásnál...24 Biztonság...27 Használatba vétel...32 Alkalmazás...51 Beállítások...54 Lehetséges jogsértések...74 Megfelelőségi nyilatkozat...76 A készülék tárolása...76 Tisztítás...77 Műszaki adatok...78 Ártalmatlanítás...79 License- and Sourcecode information...80 Dok./Rev.-Nr. Cover_IPC-250 HDC_90x140-HU

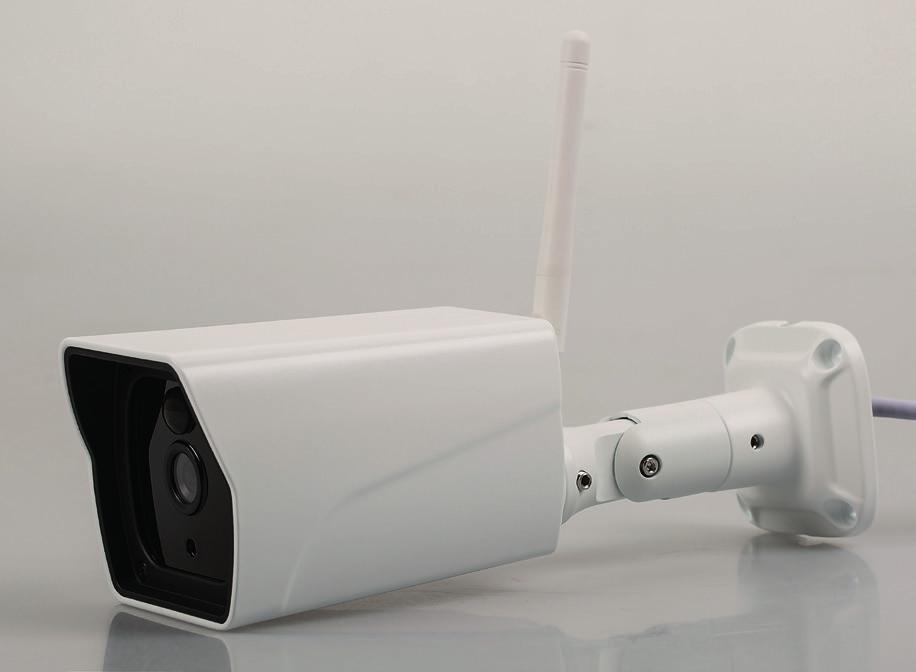

2 4 5 6 A B A csomag tartalma/a készülék részei 1 MAGINON IPC-250 HDC 11 Hosszfuratok fali szereléshez 2 POE átalakító 12 Fali tartófoglalat 1 2 POE LAN 1x 4x 4x Szerelési anyag 13 Infravörös LED 4 2 db LAN kábel 14 Adathálózati tevékenység állapotjelző LED (sárga) 5 WLAN antenna 15 LAN csatlakozó állapotjelző LED (zöld) 6 Szoftver CD (Windows alá) 16 Adathálózati csatlakozó (LAN) és POE 7 Érzékelő 17 Reset gomb 8 Tárgylencse 18 Üzemjelző LED PIR érzékelő 19 PoE csatlakozó 10 Antennacsatlakozó 20 Adathálózati csatlakozó (LAN) C 18 POE LAN

3 Tartalomjegyzék Tartalomjegyzék Áttekintés...4 Használata...5 A csomag tartalma/a készülék részei...6 Előszó...9 Fontos tudnivaló!!! Általános tudnivalók...11 Az utasítás elolvasása és megőrzése Jelmagyarázat Használati kisokos Windows-os készüléknél Használati kisokos MAC OS készüléknél Használati kisokos az alkalmazásnál...24 Biztonság Rendeltetésszerű használat Biztonsági útmutatások Használatba vétel...32 A csomag tartalmának megvizsgálása A megfigyelő kamera előkészítése A megfigyelő kamera felszerelése A megfigyelő kamera beigazítása...34 A kamera felszerelésének lezárása A megfigyelő kamera telepítése...36 Rendszerkövetelmények A szoftver telepítése A "supra space" felhő telepítése...39 A supra space felhő behívása...43 A kamera használata a supra space -en át...44 A Maginon IPC Viewer alkalmazás használata...45 Telepítés Mac OS X alá...46 Alkalmazás Használat számítógépen...51 A megfigyelő kamera vezérlése

4 Tartalomjegyzék Beállítások...54 A készülékállapot beállítása...54 A kameranév beállítása...55 Dátum és pontos idő beállítása...56 Felhasználónév és jelszó beállítása vagy módosítása Az adathálózat beállításainak módosítása...59 Vezeték nélküli beállítások...61 UPNP beállítások...64 DDNS beállítások...65 Levél beállítások...66 FTP beállítások...68 Riasztási beállítások...69 PIR érzékelő A megfigyelő kamera visszaállítása A megfigyelő kamera újraindítása Lehetséges jogsértések...74 Szerzői jogvédelem A magánszféra védelme Személyazonosság megállapítása Megfigyelő kamerák a munkahelyen Megfigyelő kamerák a közúti forgalomban Tájékoztatási kötelezettség Megfelelőségi nyilatkozat...76 A készülék tárolása...76 Tisztítás...77 Műszaki adatok...78 Ártalmatlanítás...79 A csomagolás ártalmatlanítása Kiöregedett készülékek ártalmatlanítása License- and Sourcecode information Előszó Előszó Kedves vásárlónk! Szívből gratulálunk ennek a kiváló minőségű, értékes MAGINON terméknek a megvásárlásához. Ön egy olyan modern megfigyelő kamera mellett döntött, amely jó műszaki felszereltséggel és megfelelő tartozékokkal van ellátva, és amely különösen egyszerű módon kezelhető. A megfigyelő kamerára három év jótállást adunk. Amennyiben a megfigyelő kamera egyszer netán meghibásodna, szükség lesz a mellékelt jótállási lapra és a pénztári bizonylatra. Őrizze meg ezeket gondosan. Impresszum Kiadó: supra Foto-Elektronik-Vertriebs-GmbH Denisstr. 28 A Kaiserslautern Németország VI.1.0.hu 8 9

5 Tartalomjegyzék Fontos tudnivaló!!! Kedves Vevőnk! Emlékeztetjük arra, hogy az IP kamerák a világ számos részén igénybe vehető (internetes, mobil) adatkapcsolattal rendelkeznek. Mivel mi védeni szeretnénk az Ön magánélethez való jogát, és mivel meg szeretnénk akadályozni, hogy idegenek is hozzáférhessenek az Ön IP kamerájához, feltétlenül szükségesnek tartjuk, hogy már az első beállításkor saját jelszó beadásához kösse a készülékéhez, valamint a supra space felhő szolgáltatáshoz való hozzáférést. Erre a jövőben is figyeljen, amikor az IP kamerájához, a szoftverhez és a kisalkalmazásokhoz való hozzáférést (pl. felhasználói fiók létrehozásakor) jelszó beadásától teszi függővé. Saját jelszót nem célszerű másokkal megosztani! Továbbá, szeretnénk utalni arra is, hogy mielőtt másnak adná (pl. eladná) a kameráját, a Reset gomb segítségével feltétlenül állítsa vissza a gyári beállításra (ehhez kövesse a kézikönyvben adott útmutatásokat). Csak akkor lehet biztos abban, hogy a személyes adatait visszavonhatatlanul kitörölte, ha követi a fentebb mondottakat. Ha ezzel kapcsolatban netán még lennének kérdései, forduljon bizalommal a műszaki támogatási csoportunkhoz. Általános tudnivalók Általános tudnivalók Az utasítás elolvasása és megőrzése Ez a használati útmutató az IP megfigyelő kamera szerves része. Az üzembe helyezéssel és kezeléssel kapcsolatos fontos tudnivalókat tartalmazza. Mielőtt használni kezdené az IP megfigyelő kamerát, olvassa el figyelmesen ezt a használati útmutatót, és különösen a benne szereplő biztonsági útmutatásokat. Ha nem tartja be a kezelési útmutatóban mondottakat, sérülések keletkezhetnek a megfigyelő kamerán. A kezelési útmutató az Európai Unióban hatályos szabványok és szabályzatok alapján készült. Külföldön az illető ország irányelveit és törvényeit is be kell tartani! Őrizze meg a kezelési útmutatót, hogy később is használhassa. Ha másnak adja a megfigyelő kamerát, okvetlenül adja oda ezt a használati útmutatót is. Jelmagyarázat A használati utasításban, a készüléken vagy a csomagoláson a következő jelképeket és jelzőszavakat használjuk. VESZÉLY! Ez a jelzőszó olyan magas kockázatú veszélyre vonatkozik, amely, ha nem kerüljük el, halálos kimenetelű balesetet vagy súlyos sérüléseket okoz

6 Általános tudnivalók Használati kisokos Windows-os készüléknél FIGYELMEZTETÉS! Ez a jelzőszó olyan közepes kockázatú veszélyre vonatkozik, amely, ha nem kerüljük el, halálos kimenetelű balesetet vagy súlyos sérüléseket okozhat. VIGYÁZAT! Ez a jelzőszó olyan alacsony kockázatú veszélyre vonatkozik, amely, ha nem kerüljük el, csekélykisebb vagy mérsékelt fokú sérüléseket okozhat. HASZNÁLATI KIS OKOS! Használati kisokos Windows-os készüléknél 1. A hardver telepítése Kösse össze a megfigyelő kamerát és a LAN kábelt, majd azt dugja be a PoE átalakító baloldali LAN csatlakozóaljzatába. FONTOS! POE LAN Ez a jelzőszó anyagi károk bekövetkezésének lehetőségére figyelmeztet. Ez a jelkép az összeszereléssel vagy működtetéssel kapcsolatos további hasznos tudnivalókra utal. A tartozék LAN kábel használatával kösse össze a PoE átalakítót az útvonalválasztójával. Szabvány megfelelési nyilatkozat (lásd a "Szabvány megfelelési nyilatkozat" című fejezetet): Az e jelképpel jelölt termékek teljesítik az Európai Gazdasági Térségben alkalmazandó közösségi előírásokat. POE LAN 2. A szoftver telepítése A tartozék CD-ről telepítse fel a supra IPCam szoftvert a számítógépére

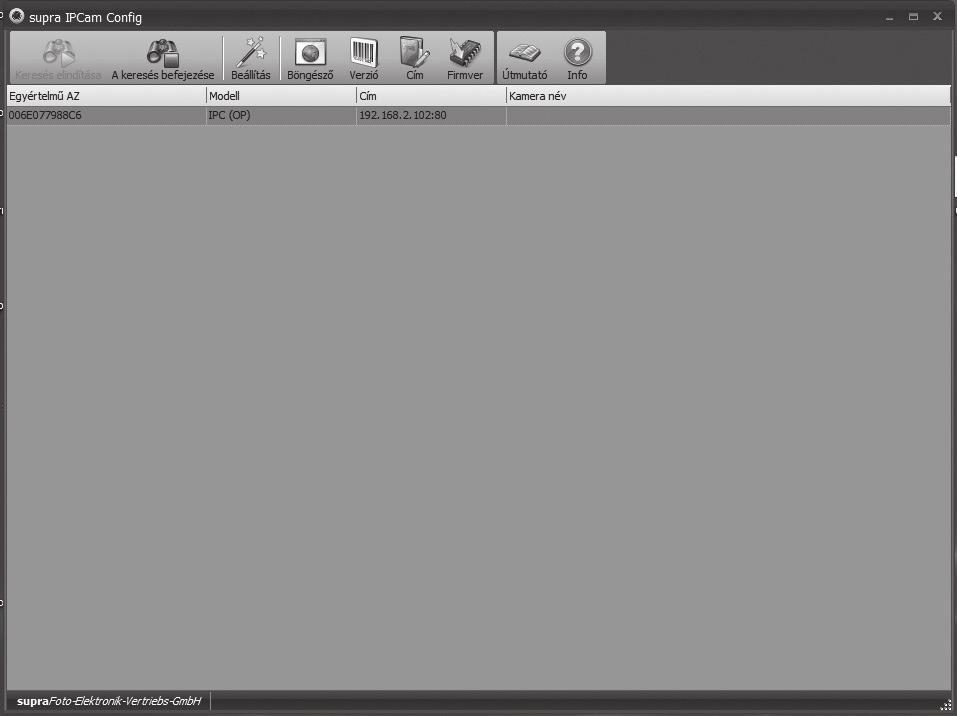

7 Használati kisokos Windows-os készüléknél Használati kisokos Windows-os készüléknél 3. A megfigyelő kamera konfigurálása A supra IPCam Config programban kattintson a "Keresés elindítása" opcióra. Miután a rendszer megtalálta és kijelezte a kamerát, vizsgálja meg, hogy van-e új frissítés a kamera számára. Ehhez kattintson az Info pontra, és válassza az Update pontot. Végezze el a felkínált összes frissítést. A sikeres frissítés után várja meg, hogy a kamera újrainduljon. Itt tud közvetlenül hozzáférni a kamerájához, ha rákattint a "Böngésző" pontra. Ehhez használja az admin felhasználónevet. Jelszóra nem lesz szükség. 5. A megfigyelõ kamera behívása A böngészőjével menjen el a oldalra, és ott jelentkezzen be. Adatvédelmi okokból feltétlenül adjon jelszót az admin fiók számára. A kamerához kívülről csak a jelszó megadásával lehet hozzáférni. Az 57. oldalon elmagyarázzuk, hogyan módosíthatja a jelszót. Ha folytatni akarja a kamera beállítását, válassza a "Beállítás" opciót. 4. A Beállítás varázsló végrehajtása Kattintson a Beállítás pontra, válassza ki a kamera modelljelét, majd kövesse a Beállítás varázsló útmutatásait. A Beállítás varázslóban válassza a második menüpontot: Kamera használata supra space -szel (ajánlatos)

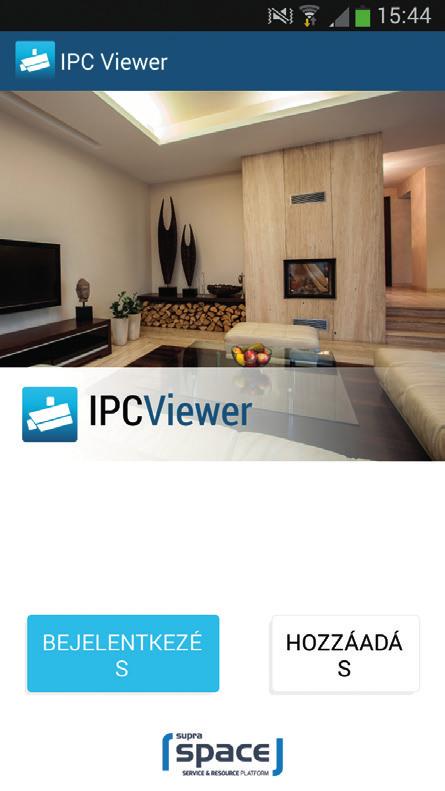

8 Használati kisokos Windows-os készüléknél 6. Az okostelefon alkalmazás letöltése Töltse le az App Store-ból vagy a Google play oldalról az okostelefonjával, ill. a Tablet-PC-jével használható Maginon IPC-Viewer alkalmazást. Az alkalmazással és a letöltéssel kapcsolatban a 25. oldalon olvashat további információkat. 7. A megfigyelő kamera beállítása az alkalmazásban A "Bejelentkezés" gombbal jelentkezzen be a supra space felhőbe. Ehhez a Beállítás varázslóban használt bejelentkezési adatokat használja. A bejelentkezés után azonnal megjelenik a kamerája a listában az Ön által választott kameranévvel. Jeleníttesse meg a kameraképet a kameranév kiválasztásával. HASZNÁLATI KIS OKOS! Használati kisokos MAC OS készüléknél Használati kisokos MAC OS készüléknél 1. A hardver telepítése Kösse össze a megfigyelő kamerát és a LAN kábelt, majd azt dugja be a PoE átalakító baloldali LAN csatlakozóaljzatába. POE LAN A tartozék LAN kábel használatával kösse össze a PoE átalakítót az útvonalválasztójával. POE LAN 16 17

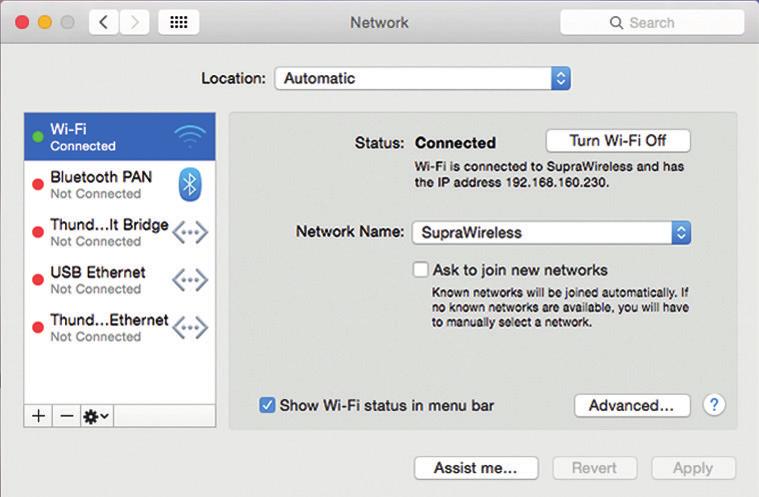

9 Használati kisokos MAC OS készüléknél Használati kisokos MAC OS készüléknél 2. Az útvonalválasztó IP címének kiderítése Ehhez először is szüksége lesz az útvonalválasztójának helyi IP címére. Ha a Mac számítógépén ki szeretné deríteni az útvonalválasztó helyi IP címét, kattintson rá a menüsor ikonjára. Válassza a "Rendszerbeállítások", utána pedig a Hálózat pontot. Megnyílik az itt látható ablak. Az ablakban válassza ki a jelenlegi hálózati kapcsolatot. Ez az előtte álló zöld ponton ismerhető fel (esetünkben ez a WLAN ). Majd nyissa meg a "További opciók" területet. Jegyezze fel ezt a helyi IP címet. 3. A megfigyelő kamera IP címének kiderítése Most nyissa meg a "Safari" Internet böngészőt, és célcímként írja be az útvonalválasztó kiderített IP-címét. Most menjen a TCP/IP oldalra. Ott a Router után megtalálja az útvonalválasztójának helyi IP címét. Az alábbi példában ez a es címmel egyenlő. Ekkor megnyílik az útvonalválasztó konfigurációs oldala

10 Használati kisokos MAC OS készüléknél Használati kisokos MAC OS készüléknél 4. A supra space felhő beállítása Nyissa meg a "Safari" Internet böngészőt, és ott írja be a kamera előzőleg kiderített IP-címét. Ekkor megnyílik a kamera konfigurációs oldala. Jelentkezzen be itt az "admin" felhasználónévvel és az Ön által adott jelszóval. (lásd a 14. oldalt) Válassza a Beállítások pontot. Kattintson rá először a supra space ikonra, majd az Új fiók létrehozása pontra. Jelentkezzen be az útvonalválasztón. A bejelentkezési adatokat az útvonalválasztójának használati útmutatójában találja. A beállítások alatt keresse meg a DHCP táblázat vagy DHCP foglalás elnevezésű opciót. Itt az útvonalválasztóval összeköttetésben álló valamennyi készülék fel van sorolva. A lista elnevezése az útvonalválasztótól függően más és más lehet. Ezért az útvonalválasztójának használati útmutatójában ennek is nézzen utána. Az itt látható példában a megfigyelő kamera az ipcam_006e060241b6 névvel szerepel. Mellette található a megfigyelő kamera helyi IP címe (esetünkben: ) Töltse ki az adatokat (felhasználónév, jelszó, e-levél). Kattintson a Mentés pontra, és indítsa újra a kamerát

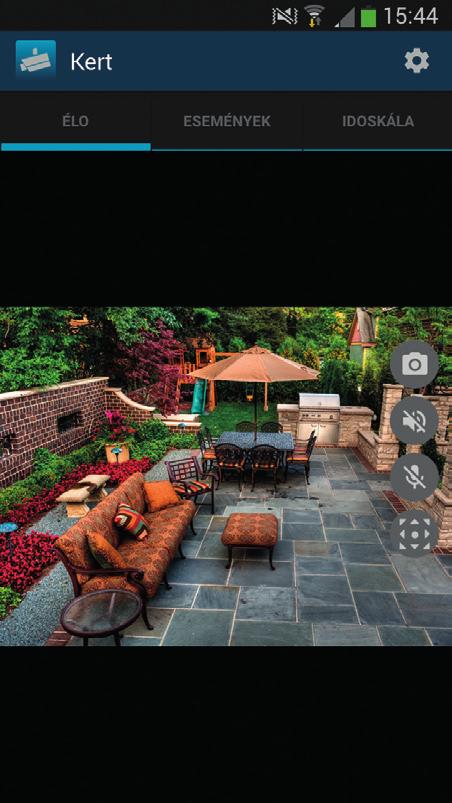

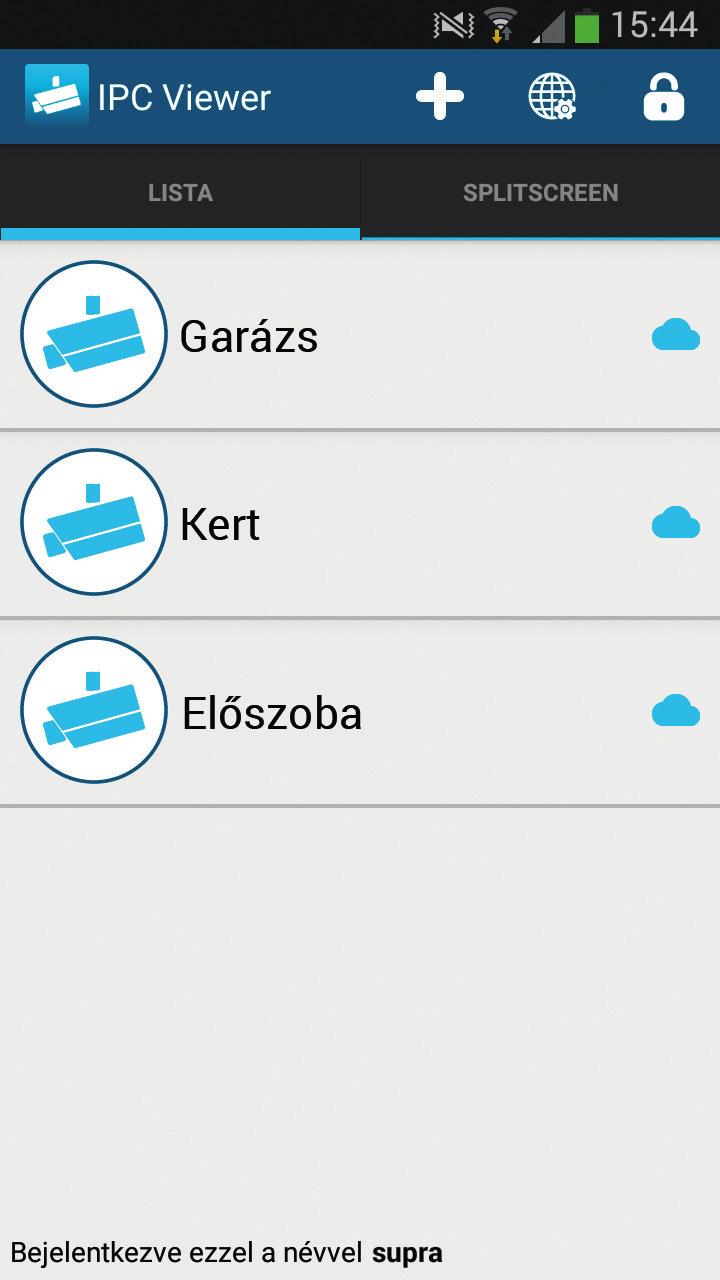

11 Használati kisokos MAC OS készüléknél 5. A megfigyelõ kamera behívása A böngészőjével menjen el a oldalra, és ott jelentkezzen be. Használati kisokos MAC OS készüléknél 7. A megfigyelő kamera beállítása az alkalmazásban A "Bejelentkezés" gombbal jelentkezzen be a supra space felhőbe. Ehhez a Beállítás varázslóban használt bejelentkezési adatokat használja. A bejelentkezés után azonnal megjelenik a kamerája a listában az Ön által választott kameranévvel. Jeleníttesse meg a kameraképet a kameranév kiválasztásával. 6. Az okostelefon alkalmazás letöltése Töltse le az App Store-ból vagy a Google play oldalról az okostelefonjával, ill. a Tablet-PC-jével használható Maginon IPC-Viewer alkalmazást. Az alkalmazással és a letöltéssel kapcsolatban a 25. oldalon olvashat további információkat

12 POE LAN Használati kisokos az alkalmazásnál Használati kisokos az alkalmazásnál HASZNÁLATI KIS OKOS! Használati kisokos az alkalmazásnál 1. A hardver telepítése Kösse össze a megfigyelő kamerát és a LAN kábelt, majd azt dugja be a PoE átalakító baloldali LAN csatlakozójába. 2. Az okostelefon alkalmazás letöltése Töltse le az App Store-ból vagy a Google play oldalról az okostelefonjával, ill. a Tablet-PC-jével használható Maginon IPC-Viewer alkalmazást, és telepítse fel. A tartozék LAN kábel használatával kösse össze a PoE átalakítót az útvonalválasztójával. POE LAN 3. A megfigyelő kamera beállítása az alkalmazásban Indítsa el az alkalmazást, és válassza a "Plusz jelet", hogy beállíthassa az új kamerát, majd válassza ki a kamera modelljelét. Utána kövesse az alkalmazásban kijelzett utasításokat. Néhány másodperc múlva látni fogja a megfigyelő kamerákat, amelyeket a rendszer az Ön hálózatában talált. A beállítást igénylő kamerák az Ön személyes AZ számával megjelölve láthatók. Ezért ha 24 25

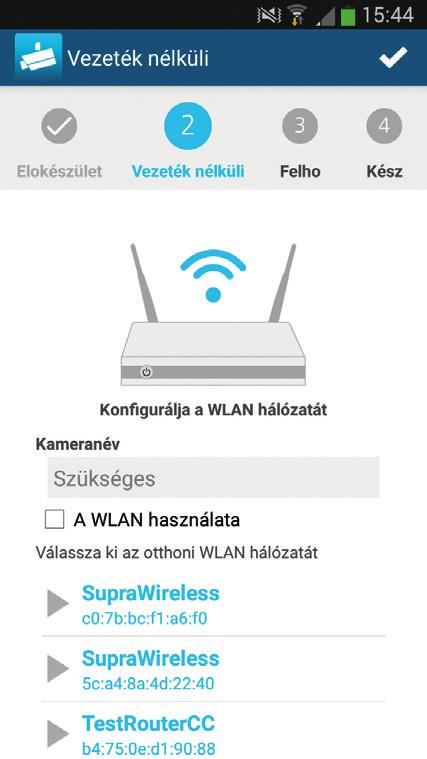

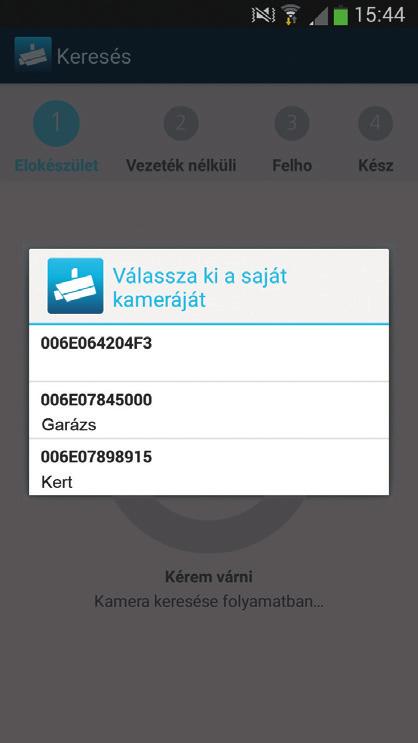

13 Használati kisokos az alkalmazásnál 26 több kamerát is szeretne telepíteni, mindig egyesével telepítse a kamerákat. Nyomjon rá arra a kamerára, amelyet be szeretne állítani. Ha az adathálózatában csupán egy kamera van csatlakoztatva, ez a választólap nem jelenik meg, hanem a kamera megkeresése után rögtön a következő lépés jön fel a képernyőre. A következő ablakban aszerint járjon el, hogy van-e már Önnek supra space fiókja ("Bejelentkezés"), vagy új fiókot szeretne beállítani ("Feliratkozás"). Majd adjon nevet a kamerának, és konfigurálja a vezeték nélküli beállításokat Amennyiben Ön Európában van, és a kameráját útvonalválasztóval kívánja összekötni, az útvonalválasztójának kiválasztása után állítsa át a régiót Észak-Amerikáról (1-11. csatorna) Európára (1-13. csatorna). A beállítás befejezéseként kattintson rá a jobbra fenn látható Pipa gombra. Miután megtörtént a kamera konfigurálása, várjon két percet, hogy a kamera újraindulhasson. Ezután már használatba veheti a megfigyelő kamerát. Biztonság Rendeltetésszerű használat Biztonság A megfigyelő kamerát kizárólag IP megfigyelő kameraként történő használatra terveztük. Kizárólag magáncélú felhasználásra szántuk, ezért a kereskedelmi szektorban nem használható. Csak úgy használja a megfigyelő kamerát, ahogyan az üzemeltetési útmutató előírja. Minden más használt rendellenesnek számít és anyagi károkhoz vagy adatvesztésekhez vezethet. Sem a gyártó, sem a kereskedő nem vállal felelősséget az olyan károkért, amelyek a rendellenes vagy helytelen használat miatt következtek be. Biztonsági útmutatások FIGYELMEZTETÉS! Áramütés veszélye! A helytelenül szerelt elektromos eszközök, vagy a túl nagy hálózati feszültség áramütéshez vezethet. Csak akkor csatlakoztassa a megfigyelő kamerát, ha a dugaszolóaljzat hálózati feszültsége megegyezik a típustáblán megadott értékkel. Csak olyan dugaszolóaljzatba dugja be a megfigyelő kamerát, amelyhez könnyen hozzá lehet férni, hogy üzemzavar esetén gyorsan kihúzhassa a hálózati aljzatból. Csak a készülékhez adott átalakítót használja. Ne használja a megfigyelő kamerát, ha sérülések láthatók rajta, vagy hibás a hálózati kábel, ill. a hálózati csatlakozódugó. 27

14 Biztonság Ha a megfigyelő kamera hálózati kábele megrongálódott, ki kell cseréltetni a gyártóval, vagy annak vevőszolgálatával, illetve hasonló képzettséggel bíró egyénnel. Ne nyissa fel a kamera házát. Inkább bízza a javítást szakemberre. Javítási igényével forduljon ilyen munka végzésére szakosodott szervizhez. Önhatalmúlag végzett javítások, szakszerűtlen csatlakoztatás vagy helytelen kezelés eleve kizárja a felelősségi és jótállási igények érvényre juttatását. Nem szabad a megfigyelő kamerát külső időkapcsoló órával vagy különálló távvezérlő rendszerrel működtetni. Ne merítse vízbe vagy más folyadékba sem a megfigyelő kamerát, sem a hálózati kábelt vagy hálózati csatlakozódugót. Soha ne fogja meg a hálózati csatlakozódugót, ha nedves a keze. Soha ne a hálózati kábelnél fogva húzza ki a hálózati csatlakozódugót a hálózati aljzatból, hanem magát a hálózati csatlakozódugót fogja meg. Soha ne mozgassa a kamerát a hálózati kábelén lógatva. Tartsa távol a megfigyelő kamerát, a hálózati csatlakozódugót és a hálózati kábelt tűztől és forró felületektől. Vezesse úgy a hálózati kábelt, hogy ne lehessen elbotlani rajta. Ne törje meg a hálózati kábel, és ne vezesse keresztül éles széleken. Soha ne tárolja olyan helyen a megfigyelő kamerát, ahol beleeshet kádba vagy mosdókagylóba. Ha már vízbe esett, soha ne nyúljon utána. Ilyen esetben húzza ki azonnal a hálózati csatlakozódugót. Nyílt tűzforrásokat, pl. égő gyertyát nem célszerű rárakni a készülékre. Biztonság A készüléket csak mérséklet égövön szabad használni. Követelmény, hogy a hálózat-leválasztó készüléket könnyen lehessen használni. Gondoskodjon róla, hogy gyermekek semmilyen tárgyat ne dughassanak bele a megfigyelő kamerába. Ha nem használja a megfigyelő kamerát, meg akarja tisztítani vagy ha zavar jelentkezett a működésében, mindig kapcsolja ki és húzza ki a hálózati csatlakozódugót a dugaszolóaljzatból. FIGYELMEZTETÉS! A gyermekeket és a csökkent testi, érzékszervi vagy szellemi képességű egyéneket (így például a részben fogyatékkal élőket, a korlátozott testi, érzékelőszervi vagy szellemi képességű időseket), vagy a kellő gyakorlat és tudás híján lévőket (például a nagyobb gyermekeket) veszély fenyegeti. Nyolc éven felüli gyermekek és korlátozott testi, szellemi vagy érzékelő képességekkel rendelkező, illetve a szükséges tapasztalat és/vagy tudás híján lévő személyek csak akkor használhatják a megfigyelő kamerát, ha a készülék használata közben felügyelet alatt állnak, vagy ismertették velük a megfigyelő kamera biztonságos használatát és megértették a benne rejlő veszélyeket. Gyermekek nem játszhatnak a megfigyelő kamerával. A tisztítást és saját kezű karbantartást gyermekek csak akkor végezhetik, ha felnőtt felügyeli őket. Ne hagyja, hogy nyolc év alatti gyermekek kézbe vegyék a megfigyelő kamrát és a hálózati kábelt. Mindig tartsa rajta a szemét a megfigyelő kamerán, ha működik. Ne hagyja, hogy a csomagolófóliával gyermekek játsszanak. A játék során belegabalyodhatnak és megfulladhatnak.

15 Biztonság FONTOS! Rongálódásveszély! A megfigyelő kamera szakszerűtlen kezelése a kamera megrongálódásához vezethet. A kamera elhelyezésekor és felszerelésekor ügyeljen rá, hogy körülötte minimum 10 cm-es szabad hely maradjon, mert csak így biztosítható a kellő szellőzés. Arra különösen ügyeljen, hogy a szellőző nyílásokat ne takarja el újsággal, asztalterítővel vagy függönnyel. Soha ne tegye a megfigyelő kamerát forró felületekre (pl. főzőlapokra stb.) vagy ilyenek közelébe. Ügyeljen rá, hogy a hálózati kábel ne tudjon érintkezésbe kerülni forró felületekkel. Soha ne tegye ki a megfigyelő kamerát nagy hőmérséklet (fűtőtest stb.) hatásának. Soha ne töltsön bele folyadékot a megfigyelő kamerába. Tisztításkor soha ne merítse vízbe a megfigyelő kamerát, és a tisztításhoz ne használjon gőzsugaras készüléket. Különben megrongálódhat a megfigyelő kamera. Semmilyen körülmények között ne tegye a megfigyelő kamerát mosogatógépbe. Ezzel ugyanis tönkretenné. Amennyiben a készülék műanyag vagy fém alkatrészein repedések vagy kipattogzások mutatkoznak, vagy egyes részek deformálódtak, többé már ne használja a megfigyelő kamerát. A megrongálódott alkatrészeket csak odaillő eredeti pótalkatrészekkel cserélje le. Ha az elektronika, a lencse, vagy a tartozékok külső hatások, így pl. ütés, leesés vagy egyéb miatt rongálódnak meg, a károk nem számítanak garanciális esetnek, és javításukért fizetni kell. A megfigyelő kamera az IP szabvány szerinti IP54-es vízállósági besorolással rendelkezik, ezért kültéri használatra is alkalmas. Biztonság Ha a termék működése sztatikus kisülések vagy áramingadozások következtében leállna, végezzen újraindítást. A hálózati átalakítóval összekötött készülékre ne tegyen folyadékkal teli tárgyakat, pl. vázát. A multimédiás készülékekre, vagy külső hálózati csatlakozóra csatlakoztatott megfigyelő kamerát csak zárt helyiségben használja. Mivel a PoE átalakító csak zárt térben történő használatra készült, nem szabad kitenni csepegő vagy fröcskölő víz hatásának. Épületen kívül nem szabad használni az átalakítót

16 Használatba vétel Használatba vétel A csomag tartalmának megvizsgálása A megfigyelő kamera felszerelése Használatba vétel A tartozék szerelési anyagok segítségével szerelje fel a megfigyelő kamerát kellően szilárd helyre. FIGYELMEZTETÉS! Fulladás veszély! Csecsemők és kisgyermekek elől zárja el a műanyag fóliákat és -zacskókat. Fulladásveszély! FONTOS! Rongálódásveszély! Ha a csomagolás felnyitásakor nem vigyáz, éles kés vagy egyéb hegyes tárgy egy pillanat alatt megrongálhatja az árucikket. Ezért legyen nagyon óvatos a csomagolás felnyitásakor. 1. Vizsgálja meg, hogy a szállítmány hiánytalan-e (lásd az A. ábrát). 2. Vegye ki a megfigyelő kamerát a csomagolásból, és ellenőrizze, hogy nincsenek-e sérülések a készüléken vagy egyes részein. Ha vannak, ne használja a megfigyelő kamerát. Forduljon a gyártó saját szervizéhez, amelynek címe a jótállási lapon található. A megfigyelő kamera előkészítése Távolítsa el a csomagolóanyagot és az összes védőfóliát. FIGYELMEZTETÉS! Sérülésveszély! Előzze meg a sérüléseket. Ehhez rögzítse a készüléket megbízható módon a padlón / a falon úgy, ahogyan az összeszerelési utasításokban olvasható. FONTOS! Rongálódásveszély! Ha felszerelésekor szakszerűtlen módon bánik a megfigyelő kamerával, megrongálódhat Ne állítsa fel a megfigyelő kamerát elektronikus készülékek közvetlen közelében, máskülönben zavaró hatásokkal számolhat. Ha a képen zavarokat lehet látni, először próbálja ki a megfigyelő kamerát egy másik helyen. Válasszon olyan helyet a megfigyelő kamerának, ahol nem éri napfény a tárgylencsét. A kamera felfogására szolgáló fali tartófoglalatot a mellékelt 4 darab csavar és tipli használatával lehet felerősíteni. Ehhez szükség lesz a 81 oldalon található fúrósablonra. Tegye rá a fali tartófoglalat 81 oldalon található fúrósablonját a szerelésre kiválasztott helyre, majd ceruzával jelölje be a négy darab furat helyét. A tiplik befogadására alkalmas furatokat kő és beton felületen 6 mm-es kőzetfúróval, fa felületen 3 mm-es fafúróval lehet megfúrni.

17 Használatba vétel A fúrás után dugja be a mellékelt tipliket a furatokba a fal síkjával egy szintben. Utána csavarozza rá a fali tartófoglalatot a szerelési anyagok közt található csavarokkal. Szereléskor, ill. a kamera helyének kiválasztásakor legyen figyelemmel arra, hogy ha a kamerát ellenfény hatásainak tesz ki, nehézségbe ütközhet a mozgás felismerése, ezért az arcok vagy egyéb tárgyak nem fognak élesen kirajzolódni. A megfigyelő kamera beigazítása A beépített fal tartóval szükség szerint, saját maga által választott helyzetben rögzítheti a kameráját a falon. A mellékelt imbusz kulcs segítségével kissé lazítsa C B A meg az A,B és C jelű csavarokat. Immár beigazíthatja a kamera kívánt helyzetét. Rögzítse a kamerát a választott helyzetében oly módon, hogy az imbusz kulccsal szorosan meghúzza az A, B és C jelű csavarokat. A kamera felszerelésének lezárása Használatba vétel A betáplálás (PoE Power over Ethernet) áramellátásáról a tartozékok közt található, fali aljzatba dugható hálózati tápegység gondoskodik adathálózati kábel segítségével. Az adathálózati kábel akár 100 m hosszú is lehet. POE LAN Ábra: 1 Ábra: 2 Kösse össze a megfigyelő kamerát (1. ábra) és a PoE átalakítót a tartozék LAN kábellel, majd dugja be azt a PoE átalakító (2. ábra) bal oldali csatlakozóaljzatába (PoE). Ezzel helyreállt az áramellátás

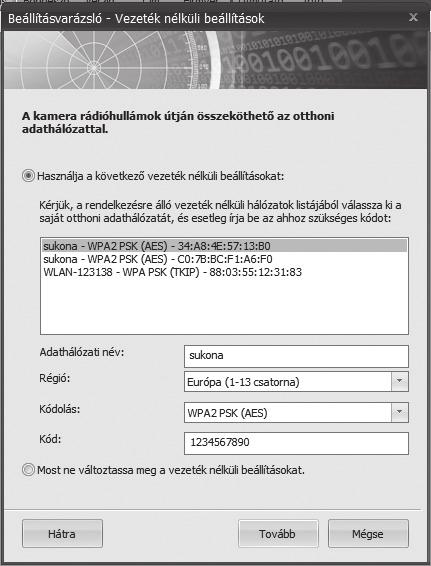

18 Használatba vétel A megfigyelő kamera telepítése A hardver telepítése Az IP megfigyelő kamerán csak akkor tudja elvégezni az első beállításokat, ha azt előtte az adathálózati kábelen át összekötötte az útvonalválasztóval. Vezeték nélküli kapcsolatot WLAN-on át csak akkor tud használni, ha azt kábeles összekötés útján konfigurálta a megfigyelő kamerában. Dugja be a tartozék adathálózati kábelt a kamerában és az útvonalválasztóban az alábbi ábrákon mutatott módon. POE LAN A megfigyelő kamera adathálózati csatlakozóján két ellenőrző LED található: Sárga: jelez, ha adatforgalom van az hálózaton. Zöld: jelez, ha a megfigyelő kamera össze van kötve adathálózattal. Amennyiben az útvonalválasztó nem rendelkezik adathálózati kábel fogadására alkalmas csatlakozóval, a megfigyelő kamerát útvonalválasztó nélkül is konfigurálni lehet. Használatba vétel Ehhez a számítógépen helyezzen működésen kívül minden létező adathálózatot, és utána dugja be a megfigyelő kamera adathálózati kábelét közvetlenül a számítógépbe, majd kövesse a 49 oldali szakaszban mondottakat: Az útvonalválasztó nem rendelkezik az adathálózati kábel fogadására alkalmas csatlakozóval Rendszerkövetelmények Operációs rendszer: A mellékelt CD-n található szoftver kizárólag Windows-os rendszerekkel használható. A böngészőn át történő hozzáféréssel azonban a megfigyelő kamerát Mac OS, Linux vagy más operációs rendszerre is konfigurálni lehet. Operációs rendszerek: Windows Vista, 7, 8, 10 Processzor: 2,0 GHz vagy nagyobb RAM memória: 512 MByte vagy nagyobb Adathálózati kártya: 10 MBit/s-os vagy nagyobb Grafikus kártya: 512 MByte vagy nagyobb Internet böngésző: Internet Explorer (9-es verziótól), Firefox (3-as verziótól), Google Chrome, Safari, Opera (legújabb verzió) Képernyő felbontás: 1024 x 768 vagy nagyobb A szoftver telepítése A tartozék szoftver csak Windows alapú operációs rendszerekre alkalmas. A Mac rendszereken történő telepítés módját a Telepítés Mac OS X alá szakaszban találja. A szoftver csak olyan számítógépen telepíthető, amely ugyanarra az útvonalválasztóra csatlakozik, mint a megfigyelő kamera. Ha a számítógépében netán nem 36 37

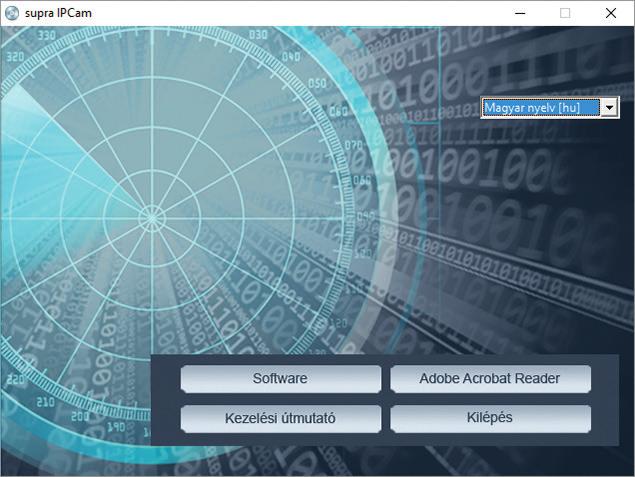

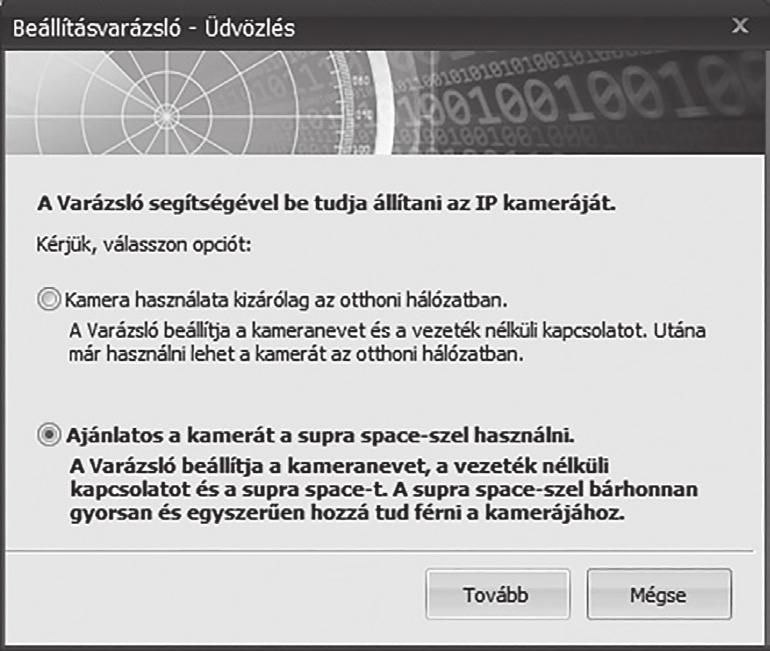

19 Használatba vétel lenne CD meghajtó, az alábbi ugróponton le is töltheti a szoftvert: /IPC exe 1. Tegye be a kamerához adott szoftver CD-t a számítógépének CD-/DVD meghajtójába. 2. Ekkor önműködően meg kell nyílnia az alábbi kiválasztó menünek. Ha a menü netán nem indulna el önmagától, a számítógépen menjen a meghajtók áttekintő képére, és ott egérkattintással nyissa meg a Maginon IP Camera nevű CD-/DVD meghajtót. 3. Majd kétszeri kattintással indítsa el a CDMenu/ CDMenu.exe. programot. Használatba vétel 5. Ezenfelül, ha a szoftver CD Start menüjében rákattint a Kezelési útmutató pontra, a kezelési útmutatót is megnyithatja a képernyőn azon a nyelven, amelyre a számítógép is be van állítva. 6. Ha a számítógépén netán nem lenne PDF dokumentumok megjelenítésére alkalmas program, még az Adobe Acrobat Reader programot is feltelepítheti. A "supra space" felhő telepítése Lehetőséget kínálunk Önnek arra, hogy egyszerű módon feltelepítse a Maginon IPC-250 HDC kameráját. Ehhez olyan Cloud megoldást biztosítunk, amellyel az gyorsan és egyszerűen beállítható. A telepítés után a supra space segítségével bármikor közvetlenül hozzá tud férni a kamerájához. A felhő egy olyan internetes platform, amely összeköttetést létesít a kamera és az Ön által használt végberendezés (számítógép, mobiltelefon, TabletPC) között. A supra space csupán a kamera csatlakoztatásához feltétlenül szükséges adatkapcsolati értékeket tárolja, a kamerával készített felvételeket viszont nem. Az alábbiakban néhány lépésben elmagyarázzuk Önnek, hogyan állíthatja be a Maginon IPC-250 HDC készülékét a felhőn történő használatra. 4. A supra IPCam pontra kattintva telepítse fel a supra IPCam Config programot. Kövesse a képernyőn megjelenő utasításokat, amíg fel nem települt a szoftver. 1. A supra IPCam Config programban kattintson a "Keresés elindítása" opcióra. Miután a rendszer megtalálta és kijelezte a kamerát, vizsgálja meg, hogy van-e új frissítés a kamera számára. Ehhez kattintson 38 39

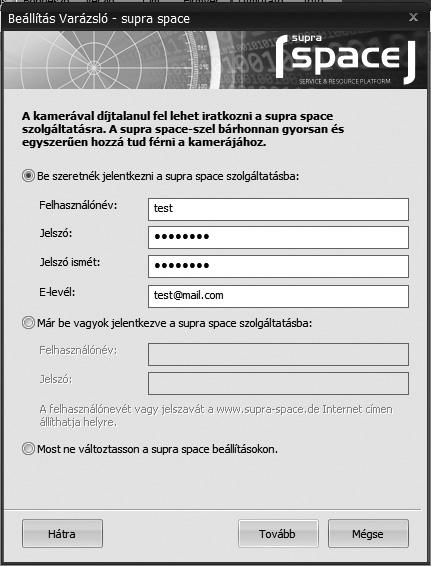

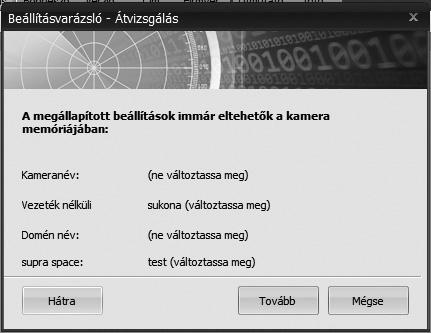

20 Használatba vétel az Info pontra, és válassza az Update pontot. Végezze el a felkínált összes frissítést. A sikeres frissítés után várja meg, hogy a kamera újrainduljon. Itt tud közvetlenül hozzáférni a kamerájához, ha rákattint a "Böngésző" pontra. Ehhez használja az admin felhasználónevet. Jelszóra nem lesz szükség. Adatvédelmi okokból feltétlenül adjon jelszót az admin fiók számára. A kamerához kívülről csak a jelszó megadásával lehet hozzáférni. Használatba vétel 4. A következő ablakban adjon tetszőleges nevet a kamerájának, amely például a telepítési hely neve lehet. 5. A következő lépésben válassza ki az Ön által használt vezeték nélküli hálózatot, állítsa be a régiót Európára, és adja meg a kódot. Az 57. oldalon elmagyarázzuk, hogyan módosíthatja a jelszót. Ha folytatni akarja a kamera beállítását, válassza a "Beállítás" opciót. 2. A kamera modelljére válassza a Maginon IPC-250 HDC -t, majd kattintson rá az OK -ra. Ekkor a rendszer lehívja a kamera beállításait. 3. Állítsa be úgy a kamerát, hogy használni lehessen a "supra space" felhőn. Ehhez a következő lépésben válassza a második opciót: Kamera használata supra space-szel (ajánlott). 6. Most adja meg a feliratkozási adatokat, amellyel bejelentkezhet a supra space-be. Válasszon tetszőleges felhasználónevet és minimum 8 karakter hosszúságú jelszót. Majd adjon meg még egy érvényes e-levél címét is. Jegyezze fel a bejelentkezési adatokat. 7. Az utolsó lépésben a rendszer megismétli, hogy milyen beállításokat fog végezni. 8. A Tovább gombra kattintva elindul a kamera beállítása

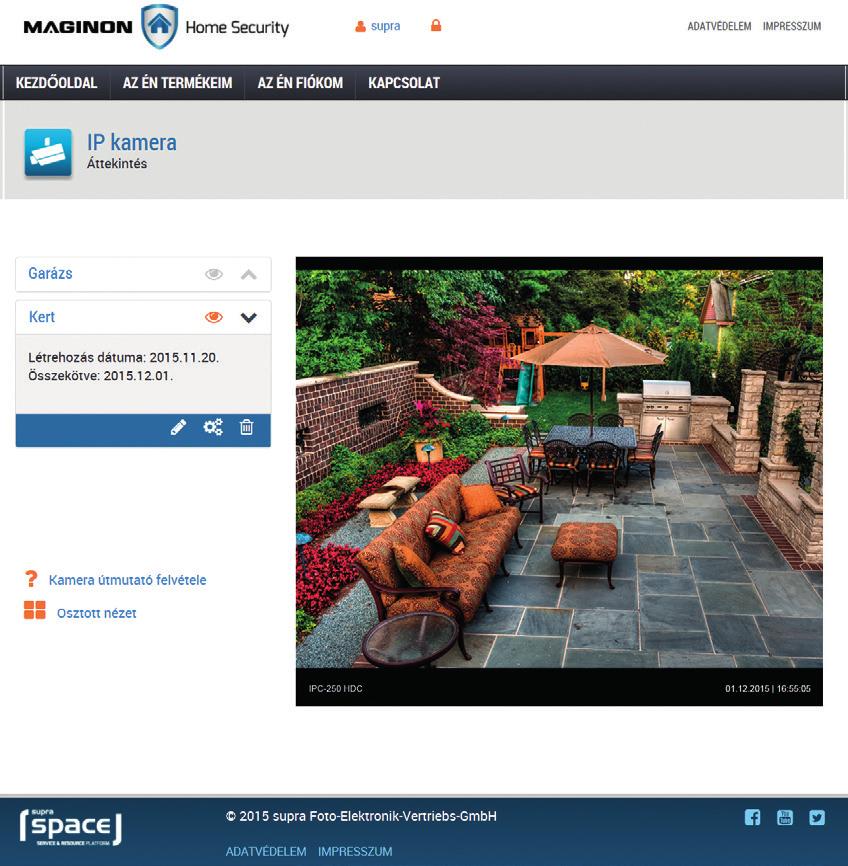

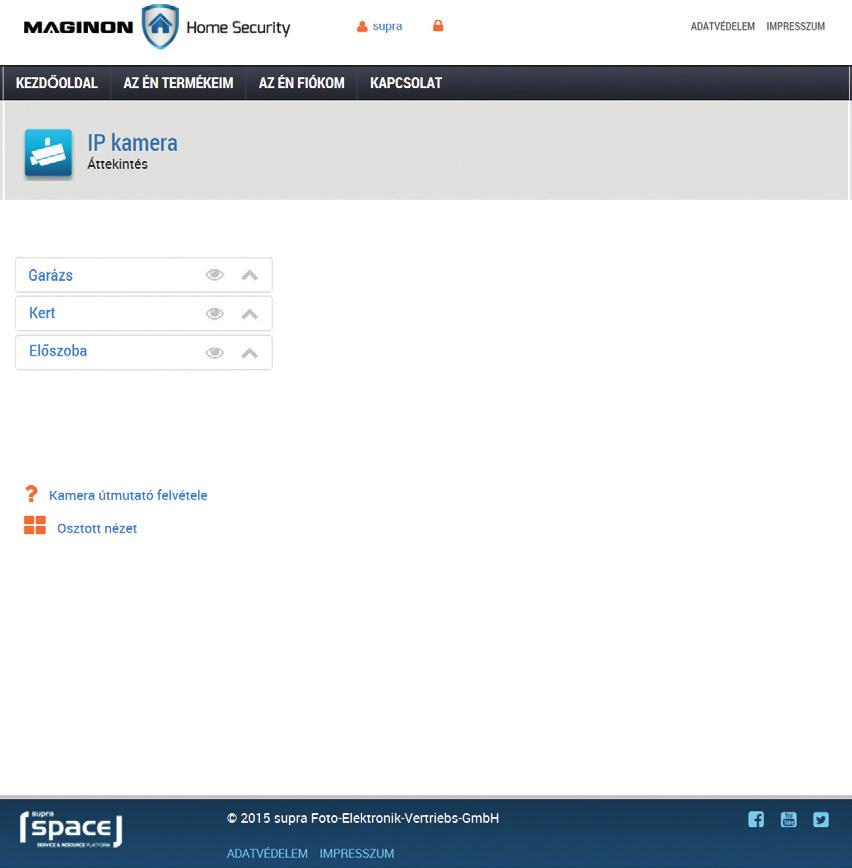

21 Használatba vétel A supra space felhő behívása Használatba vétel Az Internet böngészőjében nyissa meg a felhő kezdő oldalát a vagy ugrópontra kattintással. Jelentkezzen be a felhasználói adatokkal, amelyeket a Beállítás varázslóban adott meg. Ekkor a termékek felsorolásában megjelenik az Ön IP kamerája is. Hívja be a kameráját annak kiválasztásával. Megnyílik az alábbi oldal

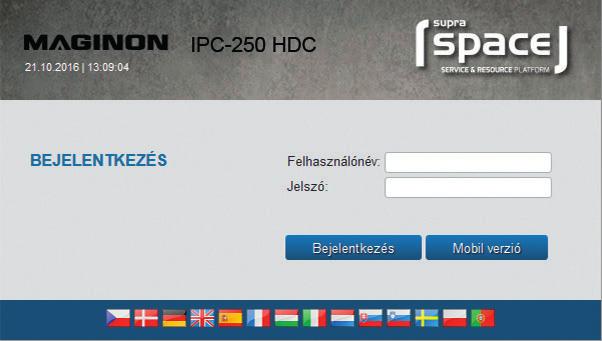

22 Használatba vétel A kamera használata a supra space -en át Válassza a ikont, hogy behívja a Maginon IPC-250 HDC képét. A kamera Webes felületét a segítségével hívhatja be. Ekkor már hozzá tud férni a Maginon IPC-250 HDC kamera összes beállításához. Használatba vétel A Maginon IPC Viewer alkalmazás használata Töltse le az App Store-ból vagy a Google play oldalról az okostelefonjával, ill. a Tablet-PC-jével használható Maginon IPC-Viewer alkalmazást. Az alkalmazással és a letöltéssel kapcsolatban a 25. oldalon olvashat további információkat. A "Bejelentkezés" gombbal jelentkezzen be a supra space felhőbe. Ehhez a Beállítás varázslóban használt bejelentkezési adatokat használja. A bejelentkezés után azonnal megjelenik a kamerája a listában az Ön által választott kameranévvel. Jeleníttesse meg a kameraképet a kameranév kiválasztásával

23 Használatba vétel Telepítés Mac OS X alá Először telepítse fel a megfigyelő kamerát. Ehhez kövesse a megadott lépéseket a "Rendszerkövetelmények" című szakaszig bezárólag. Mac OS X alatt csak akkor tudja konfigurálni a megfigyelő kameráját, ha előtte első lépésként meghatározza az útvonalválasztójának IP címét. Ezzel az IP címmel azután már hozzá tud férni az útvonalválasztó konfigurációs oldalához. Következő lépésként meg kell határoznia a megfigyelő kamera IP címét az útvonalválasztó beállítási adataiból. Ezzel a címmel azután megnyithatja az IPC-250 HDC konfiguráló oldalát, és elvégezheti a beállításokat a megfigyelő kamerán. Az útvonalválasztó IP címének kiderítése 1. Ha ki szeretné deríteni az útvonalválasztó Mac OS X alatti IP címét, kattintson rá a menüsor alma ikonjára. 2. Majd kattintson a "Rendszerbeállítások", utána pedig az "Adathálózat" pontra. 3. Az ablak bal oldalán válassza ki a jelenlegi hálózati kapcsolatot. Ezt az előtte lévő zöld ponton lehet felismerni. Esetünkben ez a WLAN, ott kattintson rá a További opciók" pontra: Használatba vétel 4. Majd kapcsoljon át a TCP/IP, oldalra, ahol megtalálja az útvonalválasztójának IP címét a Router után. Az alábbi példában ez a es címmel egyenlő. A megfigyelő kamera IP címének kiderítése Most nyissa meg a Safari Internet böngészőt, és célcímként írja be az útvonalválasztójának kiderített IP-címét. Ekkor megnyílik az útvonalválasztó konfigurációs oldala. Ott a beállítások között rendszerint a DHCP táblázat, ill. DHCP lefoglalás nevű opciót is látni lehet, amelyet be lehet hívni. Ezután listát kap az adathálózatban előforduló összes készülékről úgy, ahogyan az alábbi példában is látható. De ne feledje, hogy az Ön útvonalválasztójának konfigurációja különbözhet attól, ami a példában szerepel

24 Használatba vétel Ebben a listában a megfigyelő kamera ipcam_xxx név alatt szerepel. A fenti példában ez ipcam_006e060241b6 lenne. Mellette található a megfigyelő kamera IP címe (esetünkben: ). Írja be ezt a címet a (Safari) böngésző egy új ablakába, hogy megnyithassa a megfigyelő kamera konfigurációs oldalát. A megfigyelő kamera konfigurációs oldalán jelentkezzen be az admin fiókkal és az Ön által meghatározott jelszóval (lásd a 14. oldalt). Az 57. oldalon elmagyarázzuk, hogyan módosíthatja a jelszót. A bejelentkezés után iratkozzon fel a supra space szolgáltatásra. Ehhez kattintson a "Beállítások" pontra, és válassza a supra space gombot. Használatba vétel A supra IPCam Config program nem találja a kamerát Össze van kötve a megfigyelő kamera és számítógép az útvonalválasztóval? 1. Amennyiben a számítógépen több vezeték nélküli adathálózat működik, helyezze működésen kívül azokat a vezeték nélküli hálózatokat, amelyekkel a megfigyelő kamera nem tart fenn adatkapcsolatot. 2. Helyezze működésen kívül a számítógép tűzfalát. Az útvonalválasztó nem rendelkezik az adathálózati kábel fogadására alkalmas csatlakozóval 1. Kösse össze a megfigyelő kamerát közvetlenül a számítógéppel. 2. Helyezzen működésen kívül minden adathálózatot a számítógépen. 3. Csatlakoztassa rá a megfigyelő kamerát a számítógépre az adathálózati kábellel 4. Keresse meg a megfigyelő kamerát a supra IPCam Config programmal. 5. A supra IPCam Config -ban válassza ki a megfigyelő kamerát, majd menjen a "Cím" pontra. 6. Helyezze működésen kívül a DHCP -t, és az Állandó konfiguráció alatt írja be a következőket: IP cím: ; Alhálózati maszk: Az Alapértelmezett átjáró és a DNS kiszolgáló üresen marad. 7. Kattintson rá az "Alkalmazás" pontra és várjon addig, amíg a program megjeleníti a megfigyelő kamerát

25 Használatba vétel Nem működik a vezeték nélküli kapcsolat a megfigyelő kamera és az útvonalválasztó között 1. Vizsgálja át a vezeték nélküli beállításokat, különösen a beírt kódokat. Esetleg nincs minden WLAN csatorna szabaddá téve. A vezeték nélküli beállításoknál igazítsa hozzá a "Régió" beállítást a helyi adottsághoz. 2. Minden új kapcsolat létrehozásakor az útvonalválasztó esetleg váltakozó helyi IP címeket ad ki. Ezért keresse meg újból a kamerát a supra IPCam Config. programmal. Alkalmazás Használat számítógépen A megfigyelõ kamera behívása Alkalmazás 1. Először nyissa meg a böngésző programját (ez lehet az Internet Explorer, Firefox, Opera, Google Chrome, Safari vagy hasonló). Adja be a megfigyelő kamera IP címét. Ha a megfigyelő kamerához olyan számítógépről szeretne hozzáférni, amely ugyanabban a helyi adathálózatban található, itt a helyi adathálózati címet is megadhatja. 2. Jelentkezzen be a felhasználónév, és esetleg a hozzátartozó jelszó beírásával. Utána kattintson rá a Bejelentkezés pontra. A megfigyelő kamera első használatakor felhasználónévként admin -t írjon be, a jelszó mezőt pedig hagyja üresen. Ekkor megnyílik a megfigyelő kamera kezelő- és beállító programja. Adatvédelmi okokból változtassa meg az admin fiókra érvényes jelszót az 57. oldalon ismertetett módon

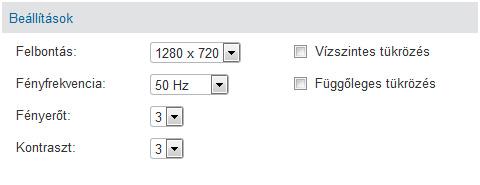

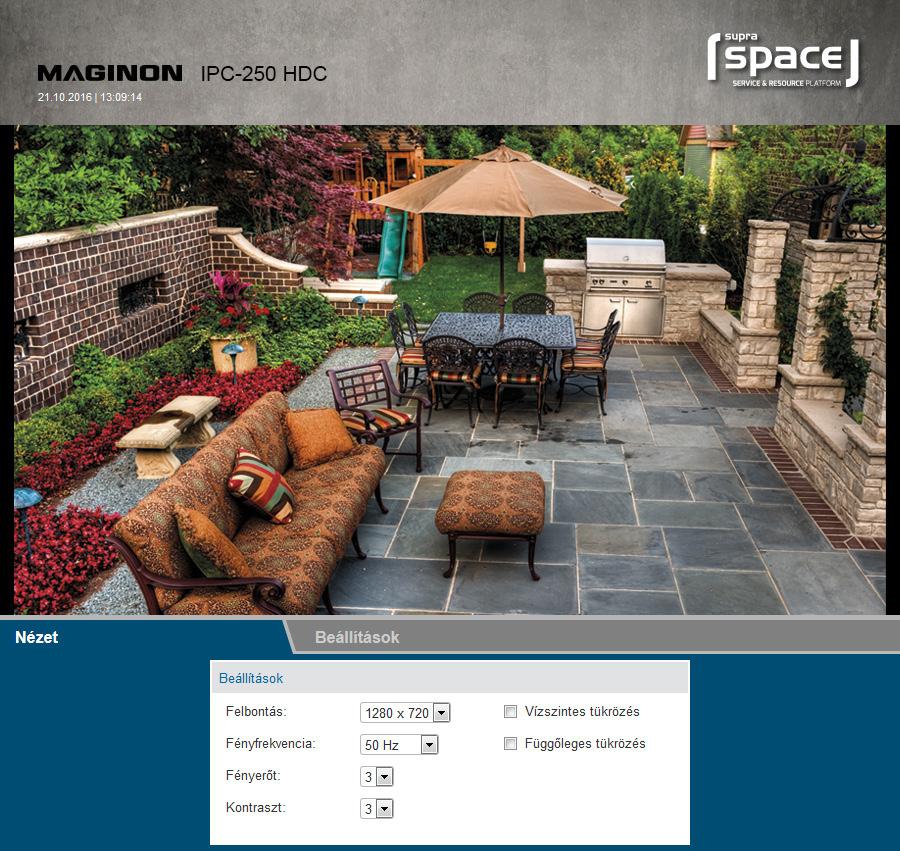

26 Alkalmazás A kamerakép lerögzítése A Nézet alatt rögzítse le a kameraképre vonatkozó beállításokat. Alkalmazás A megfigyelő kamera vezérlése A megfigyelő kamera vezérlésének céljára különböző elemek és opciók állnak rendelkezésre. A kamerakép alatt néhány alapvető kamera beállítás található. Az, hogy mely kezelőelemek állnak rendelkezésre, és mely beállításokat szabad megváltoztatni, a felhasználói fiókhoz tartozó jogosultságoktól függ. Rendszergazdaként valamennyi beállítás rendelkezésére áll. Ha Ön kezelő, lekérheti a kameraképet a képbeállításokkal együtt. Módosításokra azonban csak a képbeállítások esetében van mód. Felhasználóként mindössze a kameraképet tudja behívni, beállításokat azonban nem tud módosítani. Felbontás: Itt tudja kiválasztani, hogy a megfigyelő kamera képe 1280 x 720 pixeles, 640 x 480 pixeles vagy 320 x 240 pixeles felbontással jelenjen-e meg. Fény frekvencia: Ha a megfigyelő kamera fénycsővel megvilágított helyiségben van elhelyezve, állítsa be itt a helyi elektromos hálózat hálózati frekvenciáját (50 Hz, ill. 60 Hz). Ha a megfigyelő kamerát a szabadban helyezik el, válassza itt a Külső terület pontot. Fényerő: A fényerőre 0 és 6 közötti értéket adjon meg. Minél nagyobb ez az érték, annál világosabb lesz a kamerakép. Kontraszt: A kontrasztra 0 és 6 közötti értéket adjon meg. Minél nagyobb ez az érték, annál kontraszt dúsabb lesz a kamerakép. Vízszintes tükrözés: Jelölje ki ezt az opciót, ha a kameraképet vízszintesen szeretné tükrözni. Függőleges tükrözés: Jelölje ki ezt az opciót, ha a kameraképet függőlegesen szeretné tükrözni. A kamerakép vízszintes és függőleges tükrözése például olyankor lehet hasznos, amikor a megfigyelő kamera a mennyezeten van felszerelve

27 Beállítások Beállítások Az alábbi szakaszokban áttekintést adunk a megfigyelő kamera beállítási lehetőségeiről. Ha a megfigyelő kamera beszerelése vagy alkalmazása során netán problémák jelentkeznének, ill. szükség lenne a beállítások módosítására, itt elolvashatja a mindenkori opciókhoz adott útmutatásokat. 1. Nyissa meg az Internet böngészőjét, és hívja be a weboldalt. A supra space szolgáltatásba jelentkezzen be a fióknevével és jelszavával. 2. Válassza ki a kamerát, amelynek beállításait módosítani szeretné, és kattintson rá a jobboldalon látható Beállítások opcióra. Itt már kiválaszthatja a beállítani kívánt csoportot. A készülékállapot beállítása A készülékállapot nyújt felvilágosítást a megfigyelő kamera jelenleg érvényes adatairól és beállítási értékeiről. Ehhez válassza a menü alján található Készülékállapot ikont. A kameranév beállítása Beállítások A megfigyelő kamerának nevet adhat, például azért, hogy egyszerűbben megtalálhassa az adathálózatban, vagy hogy több megfigyelő kamera használatakor egyértelműen beazonosíthassa. Ehhez válassza a menü alján található Kameranév pontot (2. ikont). Írja be a szövegmezőbe a megfigyelő kamerának szánt nevet, majd kattintson rá a Mentés pontra. A kameranév tetszőleges karakterekből állhat, és akár 20 karaktert is tartalmazhat. Az új kameranév a megfigyelő kamera újraindítása nélkül érvényre jut

28 Beállítások Dátum és pontos idő beállítása Állítsa be itt, hogy a megfigyelő kamera melyik időzónában található, és hogy a dátum és pontos idő az úgynevezett NTP kiszolgálóról (idő kiszolgálóról) frissüljön-e önműködően. A pontos idő helyes értékére többek között a riasztás, vagy az FTP átvitel időpontjának megtervezéséhez van szükség. 1. Jelenlegi dátum és pontos idő: Itt jelenik meg a dátum és pontos idő úgy, ahogyan a megfigyelő kamerában tárolva van. A beállítások eltárolásakor ezek az adatok szinkronba kerülnek a helyi rendszerrel. Ha nem a Szinkronizálás az NTP kiszolgálóval opciót választotta ki, a dátumot és pontos időt állítani tudja. 2. Időzóna: Válassza ki az időzónát, amelyben a megfigyelő kamera található. 3. Szinkronizálás az NTP kiszolgálóval: Amennyiben a dátumot és pontos időt az NTP kiszolgáló segítségével önműködően a pontos értéken szeretné tartani, jelölje be ezt. 4. NTP kiszolgáló: Az előre megadott listából válassza ki az NTP kiszolgálót, amellyel frissíteni szeretné a Beállítások dátumot és pontos időt. Itt olyan NPT kiszolgálót is megadhat a nevével vagy IP címével, amely nem szerepel a listában. 5. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A módosítások a megfigyelő kamera újraindítása nélkül érvényre jutnak. Felhasználónév és jelszó beállítása vagy módosítása A megfigyelő kamerához akár max. 8 felhasználói fiókot is konfigurálhat. Ezekkel a felhasználói fiókokkal lehet azután hozzáférni a megfigyelő kamerához. Nyissa meg a "Felhasználói fiók" opciót, hogy módosíthassa az admin fiók alapesetben érvényes jelszavát. Megjelenik az admin fiók. Írja be a kiválasztott jelszót a "Jelszó mezőbe, majd még egyszer a Megerősítés mezőbe. A jelszónak legkevesebb 8, és legfeljebb 12 karakter hosszúnak kell lennie, amelyben nagy- és kisbetűk, számok és különleges karakterek egyaránt előfordulnak. Pl.: Berlin#1. Majd válassza a "Mentés" opciót. Ne feledje, hogy a felhasználónevet, valamint az "admin" felhasználói fiókot nem lehet törölni vagy átnevezni. További felhasználói fiókot az alábbiak szerint hozhat létre: 1. Kattintson rá a Hozzáadás pontra, ha új felhasználói fiókot akar készíteni. 2. Rögzítse az új fiók felhasználónevét és jelszavát. A jelszónak legkevesebb 8, és legfeljebb 12 karakter hosszúnak kell lennie, amelyben nagy- és kisbetűk, számok és különleges karakterek egyaránt előfordulnak. Pl.: Berlin#

29 Beállítások 3. Ha a felhasználó fiókot törölni szeretné, kattintson rá az Eltávolítás gombra. Ha a felhasználói fiókot netán tévedésből kitörölte volna, de a változtatásokat még nem fogadta el a "Mentés" gombbal, a "Felhasználói fiókok" újbóli behívásával visszaállíthatja a régi állapotot. Az adathálózat beállításainak módosítása Beállítások Ha a megfigyelő kamerát létező adathálózatra vagy útvonalválasztóra szeretné rákötni, be kell állítania az adathálózatot. A felhasználói fiók számára különböző jogosultságok állnak rendelkezésre: 1. Látogató: A felhasználó mindössze a kameraképet kérheti le, beállításokat azonban nem módosíthat. 2. Kezelő: A felhasználó lekérheti a kameraképet, valamint a képbeállításokat is. A beállítások módosítására azonban csak a képbeállítások esetében van mód. 3. Rendszergazda: A rendszergazda minden beállítást módosíthat. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A felhasználói fiókok módosításai a megfigyelő kamera újraindítása után lépnek hatályba. 1. DHCP alkalmazása: Ha az adathálózatban működik az új készülék (ügyfél) önműködő bekötése, itt most jelölje be ezt. Ilyenkor a rendszer közvetlenül a kiszolgálóról, ill. útvonalválasztóról szerzi be a szükséges adatokat. 2. A webes felület port-ja: Az adathálózatban létrehozott kapcsolatok úgy nevezett port-ok útján érhetők el. Ilyenkor a kiszolgáló és minden olyan csatlakoztatott készülék (ügyfél), amelynek azonos az adathálózati címe, különböző port-okon át tud működni. A megfigyelő kamerára alapértelmezésben a 80-as érték van megadva. Szükség esetén ezt az tartományon belül tetszőleges értékre módosíthatja. Ha a használt útvonalválasztó netán nem támogatná új készülékek önműködő bekötését, törölje ki a bejelölést a DHCP alkalmazása pontnál

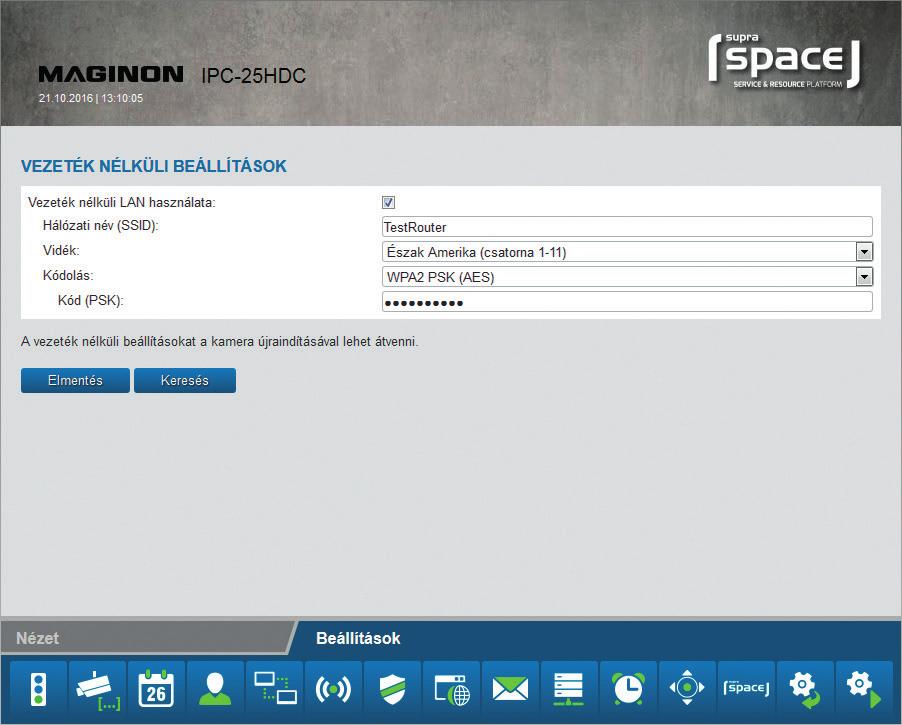

30 Beállítások Ekkor több új beviteli mező nyílik meg. Ezekbe kézzel kell beírnia a saját adathálózatának hozzáférési adatait. Az ehhez szükséges adatokat rendszerint a számítógépen lehet lekérni az adathálózat tulajdonságainak opciójával, de az adathálózat rendszergazdájától is meg lehet tudni. 1. IP cím: Írja be ide a megfigyelő kamera egyedi adathálózati címét. Ha például a számítógép adathálózati beállításaiban a Default Gateway (alapértelmezett átjáró) pontnál a es cím van megadva, a megfigyelő kamera címeként x.nek kell szerepelnie. Itt az x 2 és 254 közötti értéket jelent (az adathálózatban még nem használt értéket kell választani). Példa: Beállítások 2. Alhálózati maszk: Itt rendszerint a ás értéket kell megadni. 3. Alapértelmezett átjáró: Az alapértelmezett átjárón át jön létre a kapcsolat az Internettel. Ennél rendszerint az útvonalválasztó adathálózati címéről van szó. 4. DNS kiszolgáló: Az úgy nevezett DNS- vagy névkiszolgáló címét a számítógépének adathálózati beállításaiból tudja lekérni. Ennél rendszerint az útvonalválasztó adathálózati címéről van szó. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. Annak érdekében, hogy a módosított adathálózati beállítások érvényre jussanak, újra kell indítania a megfigyelő kamerát. Vezeték nélküli beállítások Amennyiben a megfigyelő kameráját vezeték nélkül, a WLAN (Wireless LAN) útján szeretné bekötni a hálózatba, az ehhez szükséges beállításokat itt végezheti el. Ehhez a menü alján válassza meg a Vezeték nélküli beállítások pontot. 1. A WLAN használata: Jelölje be ezt, ha az adathálózat felé vezeték nélküli kapcsolatot szeretne kiépíteni. Ekkor megnyílnak az opció mezők

31 Beállítások Minden olyan adat, amelyekre az alkalmazott vezeték nélküli adathálózatban szüksége lesz, jelezve van az útvonalválasztóban, ill. Access Point-ban, amelyen át az adathálózat vezérlése folyni fog. Ezért hívja be az útvonalválasztó, ill. Access Points beállításait, és ott nyissa meg a vezeték nélküli hálózat beállításait. Arról, hogy miként juthat hozzá ezekhez az adatokhoz, az útvonalválasztójának kézikönyvében talál részleteket, ill. a rendszergazdától kaphatja meg őket. 2. Hálózatnév (SSID): Adja be itt a vezeték nélkül hálózat nevét (ezt SSID-nek is nevezik). 3. Régió: Attól függően, hogy hol tartózkodik, a WLAN nem támogat egyes csatornákat. Ezért itt azt a régiót válassza ki, amelyben a megfigyelő kamera telepítve van. 4. Kódolás: A vezeték nélküli hálózatokban az adatokat többnyire kódolt állapotban továbbítják, nehogy kívülállók is hozzáférhessenek azokhoz. Adja meg itt, hogy milyen típusú kódolást használnak a WLAN hálózatában. Beállítások Ha Kódolatlan állapotot állít be, az adatok továbbítása kódolatlan formában történik. Ha ellenben WEP, WPA vagy WPA2 kódolást alkalmaznak, a kódoláshoz további adatokat is meg kell adnia. Ehhez fogadja el pontosan azokat a beállításokat, amelyek az útvonalválasztóban, ill. Access Point-ban meg vannak adva. A vezeték nélküli adathálózat beállításait célszerű változatlan formában átvenni. Csak így biztosítható a megfigyelő kamera kifogástalan adatkapcsolata. Az útvonalválasztó, ill. Access Points alapvető beállításait sem célszerű megváltoztatni, hacsak okvetlenül nem szükséges. Máskülönben problémák adódhatnak a hálózatban lévő egyéb WLAN készülékekkel. A Keresés művelet segítségével megkerestetheti, hogy milyen vezeték nélküli hálózatok állnak rendelkezésre. Ennek alapján válassza ki a listából a használni kívánt adathálózatot oly módon, hogy azt kijelöli a "Kiválasztás" alatt, majd rákattint az Alkalmazás gombra. Ha a választott adathálózathoz még szükség van kódolást segítő adatokra, ezeket itt még be kell adnia. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A megfigyelő kamera újraindul, hogy átvegye a módosításokat. Ez a művelet kb. 2 percig tart

32 Beállítások UPNP beállítások Az univerzális Plug and Play (UPnP) funkció arra szolgál, hogy az IP alapú adathálózaton át lehessen működtetni készülékeket, függetlenül attól, hogy ki a gyártója. Ha az útvonalválasztó támogatja az UPnP funkciót, és az be is van kapcsolva, a tűzfal szükséges beállításai önműködően megtörténnek. 1. Ehhez válassza a menü alján található UPNP beállítások" pontot. DDNS beállítások Beállítások A DDNS beállításokra a megfigyelő kamera előírásszerű üzemeléséhez van szükség. A supra space felhő révén a megfigyelő kamerához bárhonnan hozzá lehet férni. Ha Ön azonban mégis a DDNS-t szeretné használni, az ingyenes szolgáltatásra történő feliratkozás után Internet címet kap. Az Internet böngészőjében nyissa meg a oldalt, és végezze el a feliratkozást. Majd a megfigyelő kamerájában írja be a feliratkozáskor végzett DDNS beállításokat. 2. Jelölje ki az UPNP alkalmazása pontot, ha a megfigyelő kamera kapcsolatánál használni szeretné az UPNP funkciót. Alapértelmezésben az UPNP alkalmazása művelet be van kapcsolva. 3. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. A módosítások a megfigyelő kamera újraindítása nélkül érvényre jutnak

33 Beállítások Levél beállítások Meghatározott események bekövetkezésekor a megfigyelő kamera riasztási üzenet tud küldeni e-levélben. Ehhez szükség van az e-levél fiókkal kapcsolatos adatok megadására, amelyekre küldeni lehet az e-leveleket. Használni lehet például a magánlevelezésnél használt e-levél címet, de a megfigyelő kamera részére saját e-levél címet is be lehet állítani. Ehhez válassza meg a menü alján lévő Levél beállítások pontot, és jelölje be az SMTP alkalmazása pont mellett. Ha riasztás esetén szeretne arról e-levelet kapni, kapcsolja be az SMTP alkalmazása műveletet. Jegyezze meg, hogy ehhez bekapcsolt állapotba kell állítania a riasztást a riasztási beállításokban. Az alkalmazott e-levél fiókhoz szükséges alábbi adatokat az e-levél szolgáltatótól kaphatja meg. Ha magán e-levél fiókja van, ezeket az adatokat a levelező programokban, így például az Outlook-ban vagy a Thunderbird-ben is megtalálja. Beállítások Az úgy nevezett SMTP kiszolgáló (Egyszerű Levéltovábbító Protokoll) esetében a levélszolgáltató kimenő leveleinek kezelésére szolgáló kiszolgálóról van szó. Erre a kiszolgálóra mennek el a továbbítandó levelek. Kiszolgáló: Adja be az e-levél fiók SMTP szerverének címét. Port: Adja meg az SMTP kiszolgáló port-ját. Esetünkben az alapértelmezett érték a 25. Kódolás: Adja meg, hogy az SMTP kiszolgáló használ-e, és ha igen, milyennel kódolással dolgozik. Hitelesítést igényel: Adja meg, hogy az SMTP kiszolgáló igényel-e hitelesítést. Amennyiben igen, jelölje ki ezt az opciót és utána adja meg az e-levél fiók felhasználónevét és jelszavát. Feladó: Adja meg azt az e-levél címet, amelyre kapni szeretné a riasztási üzeneteket. Címzett 1-4: Adjon meg maximum 4 e-levél címet, ahová a riasztási üzeneteket küldeni kell. Amennyiben azon az e-levél címen szeretne értesítést kapni, amelyen át a riasztási üzenetek küldése is folyik, ezt a címet egyben címzettként is meg kell adnia. IP cím elküldése: Ezzel az opcióval tudja lerögzíteni, hogy menjen-e e-levél, és benne a megfigyelő kamera jelenleg használt nyilvános IP címe a feltüntetett e-levélcímekre, ha megváltozik a megfigyelő kamera IP címe. A Szerver, Port, Feladó és a Címzett 1 mezőket mindig kötelező kitölteni. Ha ki szeretné próbálni a levél beállításokat, kattintson rá a Kipróbálás pontra. Ekkor próba e-levél megy el a feltüntetett e-levél címekre. Ha át szeretné venni a módosított beállításokat, kattintson rá a Mentés pontra. A módosítások a megfigyelő kamera újraindítása nélkül érvényre jutnak

34 Beállítások FTP beállítások A megfigyelő kamera lehetőséget kínál arra, hogy egyszeri alkalommal, vagy rendszeresen képeket töltsön fel az FTP szerverre. Adja meg itt azon FTP kiszolgáló hozzáféréséhez szükséges adatokat, amelyiket erre a célra szeretné használni. 1. Ehhez válassza meg a menü alján lévő FTP beállítások pontot, és jelölje be az FTP alkalmazása mellett. 2. Kapcsolja be az FTP alkalmazása műveletet, ha a megfigyelő kamera képeit fel szeretné tölteni az FTP kiszolgálóra. Kiszolgáló: Adja meg az FTP kiszolgáló címét. Port: Adja meg a port-ot, amelyen át hozzá lehet férni az FTP kiszolgálóhoz. Esetünkben az alapértelmezett érték a 21. Felhasználónév: Adja be a felhasználói fiók nevét, amely az FTP szerveren írási jogokkal rendelkezik. Jelszó: Adja meg itt a felhasználói fiók jelszavát. Beállítások Elérési út: Adja meg az elérési utat, amely alatt el szeretné menteni az FTP szerveren a képeket. Átviteli mód: Válassza ki, hogy az átvitelhez passzív, vagy aktív FTP kapcsolatot szeretne-e kérni. Feltöltés a köztes időben: Ha szeretné, hogy a megfigyelő kamera képei rendszeres időközönként eljussanak az FTP kiszolgálóra, jelölje ki ezt az opciót. Időköz (másodpercben): Rögzítse le itt, hogy milyen időközönként szeretne felvenni és a kiszolgálóra átvinni képeket. Az időt másodpercekben adja meg. Fájlnév megadása: Jelölje ki ezt az opciót, ha fájlnevet szeretne rögzíteni. Ha nem jelölte ki ezt az opciót, a rendszer előre megadott fájlnévvel menti el a képeket. Ha ki szeretné próbálni az FTP beállításoknak szánt adatok beadását, kattintson rá a lenn található Kipróbálás pontra. Ekkor egyetlen kép megy át az FTP szerverre. Kattintson rá a Mentés pontra, ha át szeretné venni a módosított beállításokat. Az FTP beállítások módosított adatai a megfigyelő kamera újraindítása nélkül érvényre jutnak. Riasztási beállítások Adja meg itt, hogy a megfigyelő kamera mely feltételek fennállta esetén adjon ki riasztási üzenetet, és riasztás esetén milyen műveleteket végezzen. Ehhez a menü alján 68 69

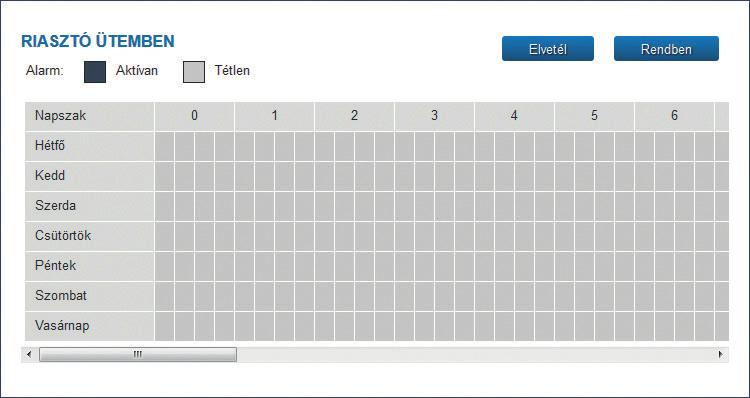

35 Beállítások válassza meg a Riasztási beállítások pontot. A beállított opcióktól függően azután a következő kijelzés jelenik meg: 1. Mozgás felismerés (kép): Jelölje ki ezt az opciót, ha szeretné, hogy a kép megváltozásakor működésbe lépjen a mozgás felismerés. Jelölje ki itt azokat az időszakokat, amelyeken belül érvényben szeretné tartani a riasztási beállításokat. 2. Érzékenység: A mozgás felismerés érzékenységére adjon meg 0 és 9 közötti értéket. Minél nagyobb ez az érték, annál nagyobb a mozgás felismerés érzékenysége. 3. A fényviszonyok változásainak kiegyenlítése: Ha a fényviszonyok megváltozása miatt sok riasztási képet kap, kapcsolja be ezt az opciót 4. Terület behatárolása: Ezzel az opcióval tudja bejelölni azokat a területeket a képernyőn, ahol működnie kell a mozgás felismerésének. 5. Mozgás felismerés (PIR): Itt tudja működésbe hozni vagy működésen kívül helyezni a PIR érzékelőt. 6. Terület szerkesztése: Válassza ki a területet, ahol működnie kell a mozgás felismerésnek. Beállítások 7. Hibás bejelentkezések felismerése: Kapcsolja be ezt az opciót, ha szeretné, hogy e-levélben értesítést kapjon, amikor valaki 3-szor helytelen jelszót adott meg a bejelentkezéskor. 8. Riasztás jelzés levélben: Kapcsolja be ezt az opciót, ha szeretné, hogy riasztás esetén üzenet menjen ki e-levélben. 9. Riasztás jelzés FTP-n: Kapcsolja be ezt az opciót, ha szeretné, hogy riasztás esetén az FTP kiszolgáló tárolja a hozzátartozó képeket. 10. Időtartam: Adja meg, hogy riasztás esetén mennyi ideig legyenek tárolva a képek az FTP kiszolgálón. Az időt másodpercekben adja meg. 11. Riasztás jelzés HTTP-n: Kapcsolja be ezt az opciót, ha szeretné, hogy riasztás esetén a rendszer HTTP címet hívjon be. 12. URL: Adja meg itt, hogy riasztás esetén a rendszer melyik HTTP címet hívja be. 13. Jelzés leküldésen: Kapcsolja be ezt az opciót, ha szeretné, hogy riasztás esetén a rendszer üzenetet küldjön le az okostelefonjára. 14. Időterv alkalmazása: Azt az időközt, amely alatt riasztásokat szeretne kapni, le tudja szűkíteni. Amint kiválasztja ezt az opciót, megnyílik az itt látható időkeret, amelyen belül kijelölheti és riasztási idők formájában bekapcsolhatja a működésre kijelölt időket
