Heterogén anyagok károsodása és törése
|
|
|
- Réka Kis
- 7 évvel ezelőtt
- Látták:
Átírás
1 Debreceni Egyetem Fizikai Tudományok Doktori Iskola Heterogén anyagok károsodása és törése Halász Zoltán Doktori értekezés előzetes vita Témavezető: Dr. Kun Ferenc A prezentáció elkészítését a TÁMOP-4.2.2/B-10/ számú projekt támogatta. A projekt az Európai Unió támogatásával, az Európai Szociális Alap társfinanszírozásával valósult meg.
2 Miért érdekes a törés? - - Nagyon régóta kutatott Nagyon sok tudományterület által kutatott Nagyon sokrétű Erősen alkalmazott tudomány Terra incognita... Célok - 2/27 z ők m e l l ai j e Az anyagok realisztikus leírása k i n ch a a s e á m z ea A mikroszerkezet és a feszültségtér s o s i é g l l g á o fügmodellek lok kid z k a s e kapcsolatának leírása Realisztikus l a s l l vá ode kezet é a m s s é ató r és a u,,előélete Az anyag k h e k l i z a á t s l n z o a á n t chas én mikr szerkezet válasz a o mikroszkópikus t b z S lom r og ikus. a e p d t ó o a e r j k kapcsolatának feltárása A h táió rosz terektől a szaki n k e a z e ek m aramé r repr e és z s p t d s e n ek alkalmazása, y piku fizika AArestatisztikus n ó é k z m Univerzális modellek a. red t ikros alkalmazhatósága e a illetve l m o t pcs pot a a k k k Anyagfüggetlen leírás A nye é m Kísérleti adatok és szimulációk ered kiértékelése

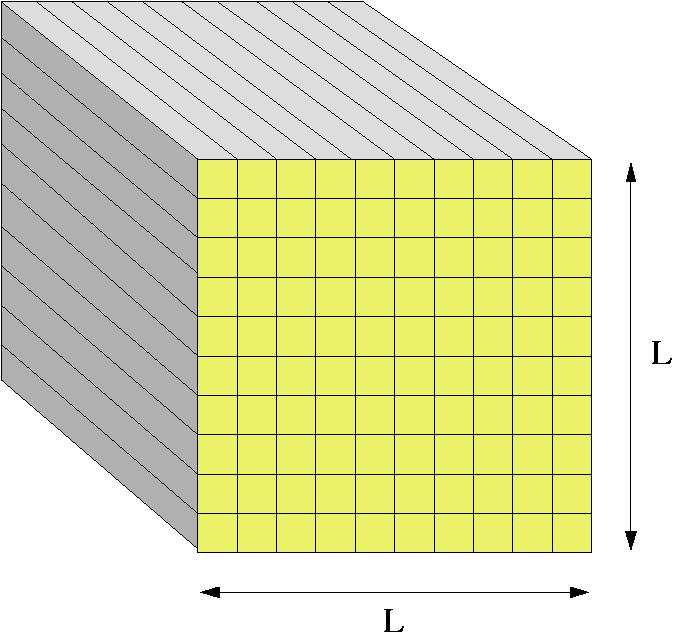

3 A szálkötegmodell ϭ ϭth E εth ε - Párhuzamos szálak elrendezve valamilyen rácson Terhelés párhuzamos a szálakkal (nem rúdmodell!) A Hooke-törvénynek megfelelő viselkedés (tökéletesen rideg szálak) A kölcsönhatás (a terhelés újraosztódásának) távolsága - Egyenletes újraosztódás - Lokális újraosztódásás - A törési küszöbök valamilyen eloszlásból származnak 3/27

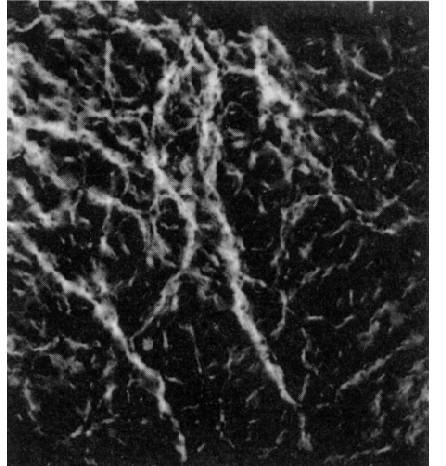

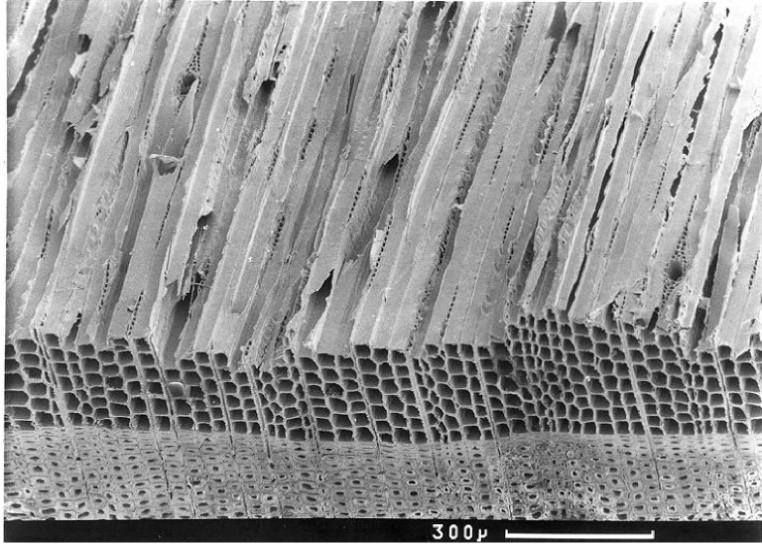

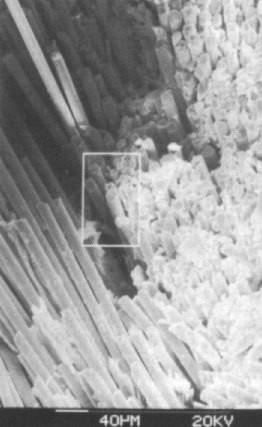

4 lkötegmodell kiterjesztése: Szálas szerkezetű kompoz Üvegszál erősítésű műanyag Fa? Kompozitok: A szálak a mátrixban megcsúsznak, majd a terhelésük - Beágyazó anyag lecsökkenése után pozíciójuk stabilizálódik. - Szálak Ez a viselkedés azonban ismert! Csúszva tapadás (Stick - slip) dinamika! 4/27
5 súszva tapadás (stick - slip) mechanizmusa 1 3 Rugó deformáció / Elmozdulás

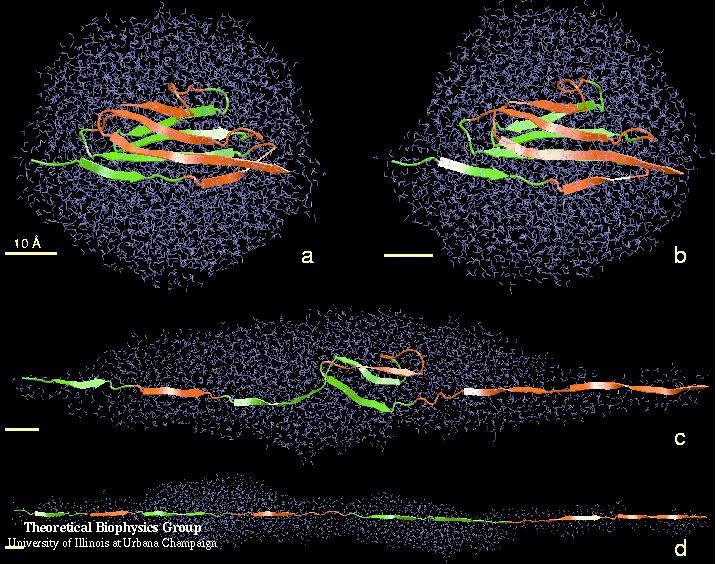

6 súszva tapadás (stick - slip) mechanizmusa Titin ( aminosav)? -> A rendszer elemei között erőlánc! dszer a tárolt hossz felszabadításával kerüli el a káro 6/27
7 úszva tapadás makroszkópikus mechanizmusa A modell újdonsága: A szálat képessé kell tenni a többszöri megcsúszásra! ϭth ϭ ε1 ε2 ε3 ε Az egyedi szál viselkedése: Fagyott rendezetlenség Felkeményedő szál 7/27
8 úszva tapadás makroszkópikus mechanizmusa A modell újdonsága: A szálat képessé kell tenni a többszöri megcsúszásra! ϭth ϭ ε1 ε2 ε3 ε Az egyedi szál viselkedése: Fagyott rendezetlenség Felkeményedő szál 8/27
9 úszva tapadás makroszkópikus mechanizmusa A modell újdonsága: A szálat képessé kell tenni a többszöri megcsúszásra! ϭth ϭ ε1 ε2 ε3 ε Az egyedi szál viselkedése: Fagyott rendezetlenség Felkeményedő szál 9/27
10 úszva tapadás makroszkópikus mechanizmusa ϭth3 ϭth2 ϭ ϭth1 ε1 ε2 ε ε3 Az egyedi szál viselkedése: Változó rendezetlenség Felkeményedő szál 10/27
11 úszva tapadás makroszkópikus mechanizmusa A továbbiakban legyen a törési üszöbök eloszlása Weibull-eloszlás! 11/27
12 csúszva tapadás fázisdiagramja is rendezetlenségű fázis -nek több maxiuma van -nek 1 maxiuma van Nagy rendezetlenségű Monoton fázis 12/27 F-J. Perez-Reche at al, PRL 101, (2008). (Driving-Induced Crossover: From Classical Criticality to SelfOrganized Criticality)
13 súszva tapadás mikroszkópikus mechanizmusa : azδegy csúszási lavinában megcsúszott elemek száma : a δε csúszás során megnövekedett hossz (elemi deformáció) : a δσ csúszáshoz tartozó feszültség-növekmény (elemi feszültség) Terhelésnöve Esetleges lés az első δσ Terhelés- δε Az összes szál újraosztód újabb szál megcsúszása ás csúszások megcsúszásá ig Δ 13/27
14 Analitikusan megadható a lavina-méret eloszlás: Ha van kvadratikus maximum: T=5/2 De mi van akkor, ha nincs: T=9/4 14/27
15 pontok a stick slip dinamika vizsgálata tárgyköréből A klasszikus szálkötegmodell olyan kiterjesztését dolgoztam ki, amelynek segítségével lehetővé vált a külső terhelésre a csúszva tapadás dinamikájával válaszoló rendszerek realisztikus vizsgálata. A modell újszerűsége a szálak egyedi viselkedésében rejlik: növekvő terhelés hatására a szálak egy véletlen terhelési küszöb elérésekor nem törnek el, hanem megcsúsznak, ezért újra képesek terhelés felvételére az eredeti rugalmassági modulusz megtartása mellett. A csúszási eseményt követően a az anyag lokálisan átstrukturálódhat, amit a modell a csúszási küszöbök változásával vesz figyelembe. Analitikus számolásokkal és számítógépes szimulációkkal vizsgáltam a csúszva tapadás mechanizmussal rendelkező rendszerek deformációjának és törésének mikroszkópikus dinamikáját. Z. Halasz and F. Kun, Fiber Bundle Model with stick-slip dynamics, Physical Review E (2009). Z. Halasz and F. Kun, Slip avalanches in a fiber bundle model, Europhysics Letters 89, 6008 (2010). Z. Halasz and F. Kun, Fiber Bundle Model with stick-slip dynamics, 3rd International Conference on Multiscale Material Modelling, Freiburg, Germany (2006). F. Kun, Z. Halasz and Zs. Danku, Slip avalanches in a fiber bundle mod 5th International Conference on Multiscale Material Modelling, Freiburg, Germany (2010). 15/27
16 A szálkötegmodell kiterjesztése: Szubkritikus terhelés 1. Mi is az a szub-kritikus terhelés? - Ha a terhelés kisebb, mint a teherbíró-képesség - Ha állandó -> Creep. - Ha periódikus -> Fatigue. Teherbírás Yield Point Szakítószilárdság 2. Makroszkópikusan? - Megjósolhatatlan - Gyors - Zajos 3. Mikroszkópikusan? - Megjelenik benne valamiféle nukleáció (termikus) - Repedés - terjedés - Relaxáció 16/27 - Öngyógyulás (polimerek) Folyamatok versengése
17 17/27

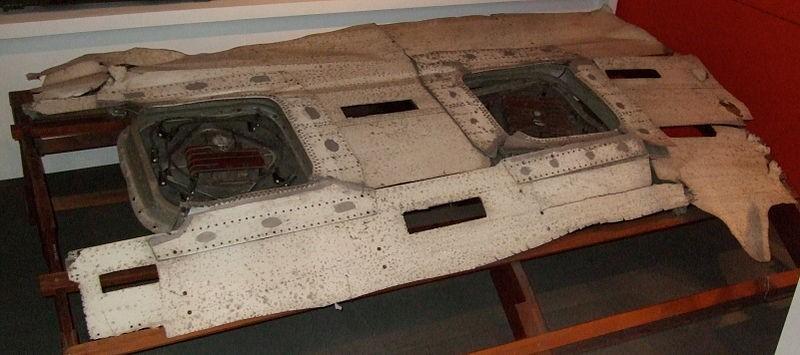

18 Versengés, de hogyan? 1. Ha a szál terhelése nagyobb, mint a törési küszöb: 2. Ha a felhalmozódott károsodás nagyobb, mint a károsodási küszöb: Két esemény között: A klasszikus modellből származó feltétel A teljes életidő alatt: két törési küszöb származhat ugyanazon loszlásból, de független: A rendszer makroszkópikus válasza: 18/27
19 Makroszkópikus válasz nletes terhelés újraosztódás un at al, Fatigue failure of disordered materials, JSTAT P02003 (2007). un at al, Universality behind the Basquin-law of fatigue, PRL 100, (2008). okális terhelés újraosztódás Makroszkópikusan azonban megegyeznek! 19/27
20 20/27

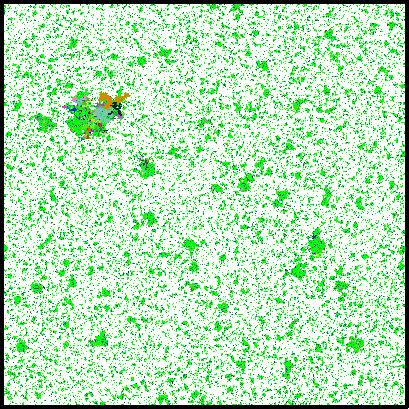

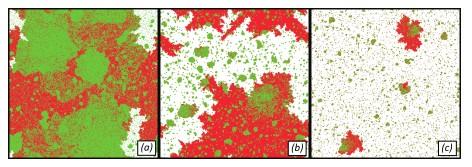

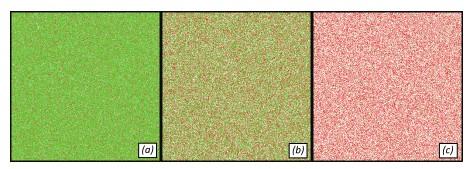

21 Mi befolyásolja a - Aklaszterstruktúrát? kezdeti (külső) terhelés növelése γ - A károsodás halmozódás exponense γ a károsodás független a szál terhelésétől =0, γ Palmgreen Miner lineáris károsodáselmélet =1, γ >1, ez az érdekes! - A törési küszöbök rendezetlensége 21/27

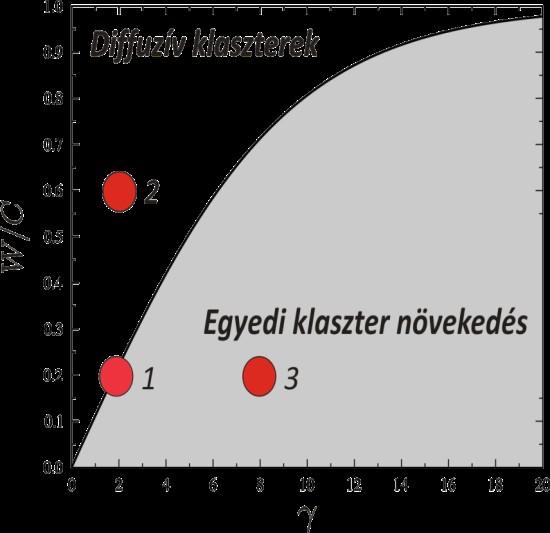

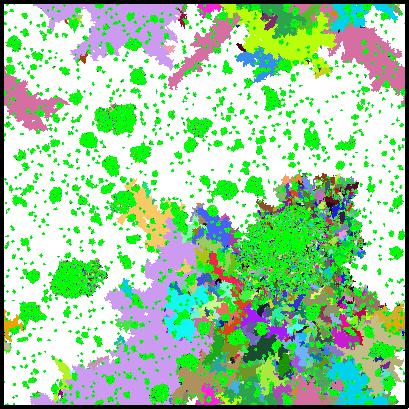

22 Mivel tudjuk befolyásolni a klaszterstruktúrát? Az analitikus megoldás kedvéért származzanak az károsodás miatti törési küszöbök egyenletes eloszlásból! Egy szál életideje: Mikor lesz korrelált növekedés? 22/27 1
23 Mivel tudjuk befolyásolni a klaszterstruktúrát? Az analitikus megoldás kedvéért származzanak az károsodás miatti törési küszöbök egyenletes eloszlásból! Egy szál életideje: Mikor lesz korrelált növekedés? 23/27 2
24 Mivel tudjuk befolyásolni a klaszterstruktúrát? Az analitikus megoldás kedvéért származzanak az károsodás miatti törési küszöbök egyenletes eloszlásból! Egy szál életideje: Mikor lesz korrelált növekedés? 24/27 3
25 Mikroszkópikus jellemzők és törési zaj Globális újraosztódás Egyenletes újraosztódás 25/27 ELS: ξ=2.5 ELS: Z=1.0 LLS: ξ=1.8 LLS: Z=1.4
26 A modell relevanciája A szimuláció eredményei: Az energia hatványkitevője (nem szélsőséges terhelés esetén): ELS: ξ=-2.5 LLS: ξ=-1.8 Mérések papíron: Az energia hatványkitevője: Hagyományos szakítás preparált mintán: ξ=-1.2 Out-of-Plane szakítás: ξ=-1.8 Creep: ξ= Fatigue: ξ=-1.7 Az várakozási idő hatványkitevője: Creep and Fatigue: z=-1.3 Egyéb anyagok: Gutenberg Richter törvény: z=1.3 Az várakozási idő A jég creep energia exponense: hatványkitevője: z=-1±0.3 ELS: Z=-1.0 A gránit creep energia exponense: LLS: Z=-1.4 A várakozásoknak megfelelően a modell exponensei nagyságrendileg z= megegyeznek és,,valahol a két határeset között vannak. Az igazság sem ELS, sem LLS! 26/27
27 spontok a szubkritikus terhelés tárgyköréből 3. A szálköteg modell keretében heterogén anyagok szubkritikus terhelés alatti viselkedését vizsgáltam figyelembe véve a mehanikai feszültség lokális újraosztódását a száltöréseket követően. Állandó nagyságú szubkritikus terhelés alatt időfüggő viselkedést az eredményez, hogy a még épen maradt terhelt elemek egy öregedési folyamaton mennek keresztül, ami károsodás halmozódást okoz. Az átlagtér közelítésben végzett analitikus számítások és a számítógép es szimuláiók azt mutatják, hogy a modell képes a szubkritikus rendszerek realisztikus leírására. 4. Számítógép es szimuláiókkal vizsgáltam a kúszó törés mikroszkópikus dinamikáját. A sztohasztikus törési folyamat jellemzésére az időfejlődés mellett a repedések térbeli szerkezetét is elemeztem. 27/27 F. Kun, Z. Halasz, S. Andrade Jr. and H. J. Herrmann, Crackling noise in sub-critical fracture of heterogenous materials, Journal of Statistical Mechanics: Theory and Experiment, P01:21(15) (2009). Z. Halasz, G. Timar and F. Kun, The effect of disorder on crackling noise in fracture phenomena, Progress of Theoretical Physics Supplement 184, (2010). F. Kun, Z. Halasz and Zs. Danku, The competition of strenght and stress disorder in creep rupture Physical Review E 85, (2012).
28 Köszönöm a figyelmet!
29
30
Heterogén anyagok károsodása és törése
Debreceni Egyetem Fizikai Tudományok Doktori Iskola Heterogén anyagok károsodása és törése Halász Zoltán Doktori értekezés védése Témavezető: Dr. Kun Ferenc A prezentáció elkészítését a TÁMOP-4.2.2/B-10/1-2010-0024
Törés és fragmentáció statisztikus fizikája
Törés és fragmentáció statisztikus fizikája A projekt keretében a rendezetlen szerkezetű szilárdtestek törésének és fragmentációs folyamatainak elméleti leírására végeztünk kutatómunkát három fő területen:
REPEDÉSEK DINAMIKÁJÁTÓL KATASZTRÓFÁK ELŐREJELZÉSÉIG
REPEDÉSEK DINAMIKÁJÁTÓL KATASZTRÓFÁK ELŐREJELZÉSÉIG Kun Ferenc Debreceni Egyetem Elméleti Fizikai Tanszék 2018. 12. 12. MTA Székház, Budapest Heterogén anyagok Erős heterogenitás széles méretskálán Beton
Törés és fragmentáció statisztikus fizikája
Törés és fragmentáció statisztikus fizikája OTKA K84157 Záró beszámoló A projekt keretében rendezetlen szerkezetű anyagok károsodásának, törésének és fragmentációjának mélyebb megértésére végeztünk kiterjedt
Dimenzióváltás becsapódásos fragmentációban
Dimenzióváltás becsapódásos fragmentációban Pál Gergő Témavezető: Dr. Kun Ferenc Debreceni Egyetem Döffi 2013, Balatonfenyves Heterogén anyagok fragmentációja Próbatest töredezési folyamata - nagy mennyiségű
tervezési szempontok (igénybevétel, feszültségeloszlás,
Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet
Univerzalitási osztályok nemegyensúlyi rendszerekben, Ódor Géza
Univerzalitási osztályok nemegyensúlyi rendszerekben, Ódor Géza odor@mfa.kfki.hu 1. Bevezetõ, dinamikus skálázás, kritikus exponensek, térelmélet formalizmus, renormalizáció, topológius fázis diagrammok,
Impulzus alapú Barkhausen-zaj vizsgálat szerkezeti acélokon
Egyetemi doktori (PhD) értekezés tézisei Impulzus alapú Barkhausen-zaj vizsgálat szerkezeti acélokon Bükki-Deme András Témavezető: Dr. Szabó István DEBRECENI EGYETEM Fizika Doktori Iskola Debrecen, 2011
Hidak Darupályatartók Tornyok, kémények (szélhatás) Tengeri építmények (hullámzás)
Dr. Németh György Szerkezetépítés II. 1 A fáradt törés ismétlődő terhek hatására a statikus törőszilárdság feszültségszintje alatt feszültségcsúcsoknál lokális képlékeny alakváltozásból indul ki általában
A heterogenitások hatása kritikus agyhálózati modellekben
A heterogenitások hatása kritikus agyhálózati modellekben Ódor Géza MTA-MFA Komplex Rendszerek Michael Gastner Yale-Nus college Singapore Ronald Dickman UFMG Brazil Ódor Gergely MIT, USA 1. Kritikusság
KOMPOZITLEMEZ ORTOTRÓP
KOMPOZITLEMEZ ORTOTRÓP ANYAGJELLEMZŐINEK MEGHATÁROZÁSA ÉS KÍSÉRLETI IGAZOLÁSA Nagy Anna anna.nagy@econengineering.com econ Engineering econ Engineering Kft. 2019 H-1116 Budapest, Kondorosi út 3. IV. emelet
Társított és összetett rendszerek
Társított és összetett rendszerek Bevezetés Töltőanyagot tartalmazó polimerek tulajdonságok kölcsönhatások szerkezet Polimer keverékek elegyíthetőség összeférhetőség Többkomponensű rendszerek Mikromechanikai
Ó Ó ó ö ó
É ó ö É Á ó ó ü ó Ü ó ö ú ű ö ö ö ü ó Ó Ó ó ö ó Ó Ó ö ö ö ü Ó Ó ö ö ü ö ó ó ü ü Ó Ó Ó Ó ó ö ó ö ó ö ó ö ü ö ö ü ö ó ü ö ü ö ö ö ü ü ö ü É ü ö ü ü ö ó ü ü ü ü Ó Ó ü ö ö ü ö ó ö ö ü ó ü ó ö ü ö ü ö ü ö ó
ó Ó ú ó ó ó Á ó ó ó Á ó ó ó ó Á ó ú ó ó ó
É ó ú ó ú ó Á ó ó ú ó ó ó ú ó ó ó ó ú ó ó ó ó ó ó ú ó ó ú ó ó ó ó Ó ú ó ó ó Á ó ó ó Á ó ó ó ó Á ó ú ó ó ó Ö ó ó ó ó ó ó ó ó ó ó ó ó Ü ó ű ú ú ó ó ó ó ó ó ó É ó É ó É ó ó ó ó ó ó É ó ú ó ó É ó ó ó ó É ó
ű ű ű Ú Ú Á ű Ö ű ű Ú Ő É
Ü ű ű ű Ú Ú Á ű Ö ű ű Ú Ő É É ű Ö Ö Á É ű Ö Ö Á Ü Á ű ű Ó Ó Á Á É Ü É ű Ó Á Ó Á ű Ö ű ű É Ü Ö ű É Ö ű ű Ó ű ű Ú ű ű ű ű ű É ű É Ú Ö Á É ű ű Ó ű ű ű ű ű ű Ó ű Ü ű ű ű É ű ű Ü Ü ű ű Ő Á Á Á ű ű ű Ó Ó Ó ű
ű Ö ű Ú ű ű ű Á ű
ű ű Ó É É ű Ó ű Ü ű ű Ö ű Ú ű ű ű Á ű É ű Á ű ű ű ű ű ű ű ű ű ű ű Á ű ű Ö Ü Ö É ű ű Ü Ü ű É Á Ú É É ű ű ű Ö É ű É Ó É Á Á É ű ű Á ű ű ű Á É ű Ö Á ű ű ű Á ű Á É Ö Ó Ö ű ű ű ű ű ű ű Á É Á Á ű ű ű Á ű ű ű
Á Ó ű ű Á É ű ű ű ű Ú Ú
Ö ű ű Ö Ü ű ű ű ű ű Ó ű Ü ű Á Ó ű ű Á É ű ű ű ű Ú Ú ű ű Á Á Á É ű ű ű ű ű ű ű ű ű ű É ű Ö Ó Ú ű ű ű ű Ü Ó Ú ű É É Ó É É Ó É É É É Ó ű ű ű ű ű Ü ű Á ű ű ű ű ű Ü ű ű ű ű ű ű Á ű Ú Á Á Ö É Á Á Ö É Ü ű ű Ü
Á Á ő ő Ö ő ő ö É ö ő ö ő ő ö ő ő ö ő ő ü ö
ű É É Á Á Á É Ó É É Á ö ő ő ö ő ő ő Ó ő ö ő ö ő ú ő ü ö ő ü ö Á É ű Á É É É Ö ö Á É É ő ő ö Á Á ő ő Ö ő ő ö É ö ő ö ő ő ö ő ő ö ő ő ü ö É É Á Ö ő ú ő ű Ö ü Ő É Ó É É Á Ó É Á É Ü É Á Ó É ő ő ö ö ő ö ö ö
ű Ú ű ű É Ú ű ű
ű ű ű ű Ú Á É Ú ű Ú ű ű É Ú ű ű ű Á ű ű ű ű ű Ü ű Á ű ű ű Á Á ű ű ű É ű ű ű Ú É ű ű ű ű ű ű ű ű Á É Á Ö Ü ű É ű ű Ö É Ü Ú ű Ó ű É Ó Ó Ó ű É Ü Ü ű ű Ú ű ű ű ű ű ű ű ű ű ű É ű ű Á Á ű Ú ű Ú ű ű Ó ű ű Ü Ü
Á Ö Ö Ö Ö ú ú Ö Ö Ó Ó ú ú Ü ú Ó Ö Ö Ü Ó Ö Ö Á Ó ú ú ú ű Ö Ö Ö Ö Á Ó Ö Ó ú ú Ö
Ó ú ú ú ú ű ű ű ú Á Ö ű Á Ö Ö Ö Ö ú ú Ö Ö Ó Ó ú ú Ü ú Ó Ö Ö Ü Ó Ö Ö Á Ó ú ú ú ű Ö Ö Ö Ö Á Ó Ö Ó ú ú Ö Ú ű ú É Á Ó Ó É Ó Ó ú ű ű ű ú Ö Ó Ö ú ú Ö ú Ü ú Ü É Ö Á Á Á Á ú Ó Ö ú ú ú Ü Ö ú ú ú ú ú ú Ö ú Ö Ó ű
Ó é é Ó Ó ő ű Ó Ö ü Ó é Ó ő Ó Á Ö é Ö Ó Ó é Ó Ó Ó Ó ú Ó Ó Ó Ó ű Ö Ó Ó Ó é Ó Ó ö Ö Ó Ö Ö Ó Ó Ó é ö Ö é é Ü Ó Ö Ó é Ó é ö Ó Ú Ó ő Ö Ó é é Ö ú Ó Ö ö ű ő
É Ó Ű Á Ó É Ó Á É Ó Á ő ű Ó ú Ö ú é Ö Ó Ö ú Ó Ö ú Ó Ó Ó Ó ű é ű ű Ó Ó ú ű ű é é Ö ö Ö Ö Ó ű Ó Ö ü ű Ö Ó ő Ó ő Ó ú Ó ő Ó é Ó ű Ó Ó Ó Ó ú Ó Ó Ó Ó Ö Ó Ó ö ő ü é ü Ö é é é Á é Ó Ó ú ú ű é Ö é é é Ó é é Ó Ó
ó ő ő ó ő ö ő ő ó ó ó ö ő ó ó ó ö ő ó ő ő ö Ö ő ö ó ő ö ő ő ú ö ö ü ö ó ö ö ö ő ö ö Ö ú ü ó ü ő ő ő ő ó ő ü ó ü ö ő ö ó ő ö ő ö ü ö ü ő ö ö ó ö ő ő ö
ü ö ő ö ő ó ö ő ü ü ö ő ó ó ü ő ö ő ö ő ö ü ö ő ö ő ó ö ü ü ö ő ő ő ö ő ö ü ö ő ó ő ö ü ö ő ő ű ő ö ö ő ű ő ü ö Ő ó ö ö ő ü ó ü ú ű ú ő ó ó ó ő ö ő ő ö ó ö ö ő ő ö ö ó ú ő ő ö ó ö ó ö ü ó ő ő ö ó ő ő ó
Ó Ó ö ú ö ö ö ö ü ú ú ö ö ö ú ú ö ö ö ú ú ú ű ö ö ú ö ü ö ö ö ö ü ú Á ö ü Á ö ö ö ö ö ö
É Ó ö É Á ű Ü Ü ö Ú ö ö ö ö ö ö ö ú ö ö ö ö ö ú ú ú ú ú ú ü ú ú ö ö ű ö ü ú ö Ó Ó ö ú ö ö ö ö ü ú ú ö ö ö ú ú ö ö ö ú ú ú ű ö ö ú ö ü ö ö ö ö ü ú Á ö ü Á ö ö ö ö ö ö Á Ó ú ö Á ö Á ö ú ú ö ö ö ö ü ü Ü ú
ü ü Ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü É ü ü
ü ü É ű ű É É ű ü ű ü ü ü Á ü ü ü ü ü ű É ü ű É ű ü ü ü Ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü É ü ü ü Á ü ü ü ü ü Ú ü ü ű É ü ü ű ü ü ű ü ü ü ü É ü ü ü ü ü ü ü ü É ű ü Á ü ü ü ü ü Á Ö É ü ü ű Ú ü ü ü ű
Ú ű É ű ű Ü Ü ű ű Ú É ű ű Ü ű ű ű ű ű ű ű Ú ű ű
Ú ű ű ű ű ű ű ű ű Ú ű É ű ű Ü Ü ű ű Ú É ű ű Ü ű ű ű ű ű ű ű Ú ű ű É ű Ú Ú Ú Ú Ú ű Á Ú Ú Ú Ú ű Ú Ú ű É ű Ú Ú Ú Ú Ú Á ű Ó ű Ú É É Ú Ú ű É ű ű ű ű É ű Ő ű Ő ű ű ű ű ű É ű É Á ű ű Ü Á Ó ű ű ű Ú ű ű É ű ű Ú
É Á Á Ö Á
É Á Á Ö Á Á É Á Ü ű Á É Ü ű Ú ű ű É É ű ű Á ű ű ű ű ű É ű ű ű Á É É É ű Á É É Á É Á É Ü Ü ű Á Á Á ű Á Á Á Á Á Á Á Á Ü ű Á ű Ü É É Á Á Á É ű ű ű ű ű ű ű ű ű ű ű ű ű Á Á É É ű É ű Ő ű É Ő Á É É ű ű Ú Á
ú ö ö ö ö ö ö Á ö ö ö á á á ű Ü ű ö ö Á á Á
ú ú ö ö ö ö ö ö Á ö ö ö á á á ű Ü ű ö ö Á á Á Á ú á ú á Á ö á ö ö ö ú á á ö ö ö ö á ű Ü ú ö Ü ű ö ú ű á á á ú á ú ú á ö ö ú ö ú ú ö ö ú ö ö ö á ö ö ö á á ö ú ö á á Ú á ö ö ö Ü ú Á á ű ö Ü ö ú Á á ö á ö
é ü ó ö é Ö é ü é é ó ö é ü ü é é ó ó ó é Á é é ü ó é ó ó é ö ö ö é é ü é ü é é ö ü ü é ó é é é é é é ö é é é é é é ö é ó ö ü é é é ü é é ó é ü ó ö é
Ó Ö é ü ó ö é é ü é é ó ö é ü ü é é ó é é é é é é ö é é é é é é é ó ö ü é é é ü ó ö é Ö é ü é é ó ö é ü ü é é ó ó ó é Á é é ü ó é ó ó é ö ö ö é é ü é ü é é ö ü ü é ó é é é é é é ö é é é é é é ö é ó ö ü
ö ő ü ö ő ő ü ü ő ő ő ü ö ü ü ő ú ő ő ő ü ő ő ő ő ő ú ő ő ü ő ő ő ü ö ü ú ő ő ő ő ü ü ő ő ú
ő ű ű ő ö ö Á ö ő ü ö ő ő ü ü ő ő ő ü ö ü ü ő ú ő ő ő ü ő ő ő ő ő ú ő ő ü ő ő ő ü ö ü ú ő ő ő ő ü ü ő ő ú ő ö Á Ó ő ő ü ú ő ő ő ő Á ő ú ű ő ő ő ü ú ő ő ő ő ő ő ő ő ö ü ú ő ő ő ő ű ű ő ő ö ű ü ő ő ő ö ö
ü ú ú ü ú ú ú ú
ú ú ú ü Ü ú ú ű ú ú ü ú ü ü ú ú ü ú ú ú ú ü ú Ö ü ü ü ú ü ú Ó ü ü ű ü Á Ü ü ű ü ű ü ű ű ü Ó ű ú ú ű ú ü ü ú ű ű ú ű ü ú ű ű ü ü ü ű ü ű ü ü ű ü ü ü ü ü ü ü ü ü ú ű ü ű Ó ü ü ü ú Á Ü ú ü ű ü Á Ü Ö Ú Á Á
Ejtési teszt modellezése a tervezés fázisában
Antal Dániel, doktorandusz, Miskolci Egyetem Robert Bosch Mechatronikai Tanszék Szabó Tamás, egyetemi docens, Ph.D., Miskolci Egyetem Robert Bosch Mechatronikai Tanszék Szilágyi Attila, egyetemi adjunktus,
ú É ú Ú ű Ú ű Ú ú Ú ú Ó ú ű ú Ü ú ú ű ű Á ű Ú Á ű ű ű ú Ú ú ú ű Ú Ő Ú
ú ű ú ú ű Ú ú ú ú ú É ű ű ú ű Á ű É ú ú ú ú É ú ú É ú ú ú É ú ú ú ú É ú Ú ű Ú ű Ú ú Ú ú Ó ú ű ú Ü ú ú ű ű Á ű Ú Á ű ű ű ú Ú ú ú ű Ú Ő Ú Üú ű Á ű É É ű ú É Á ú Ú ú É ú ú ú ú É ú ú É É ú ú ű ű ű Ú ű É ű
EGYIRÁNYBAN ER SÍTETT KOMPOZIT RUDAK HAJLÍTÓ KARAKTERISZTIKÁJÁNAK ÉS TÖNKREMENETELI FOLYAMATÁNAK ELEMZÉSE
Budapest M szaki és Gazdaságtudományi Egyetem Polimertecnika Tanszék EGYIRÁNYBAN ER SÍTETT KOMPOZIT RUDAK HAJLÍTÓ KARAKTERISZTIKÁJÁNAK ÉS TÖNKREMENETELI OLYAMATÁNAK ELEMZÉSE Tézisek Rácz Zsolt Témavezet
Doktori disszertáció. szerkezete
Doktori disszertáció tézisfüzet Komplex hálózatok szerkezete Szabó Gábor Témavezető Dr. Kertész János Elméleti Fizika Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem 2005 Bevezetés A tudományos
SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA
Pannon Egyetem Vegyészmérnöki Tudományok és Anyagtudományok Doktori Iskola SZÉN NANOCSŐ KOMPOZITOK ELŐÁLLÍTÁSA ÉS VIZSGÁLATA DOKTORI (Ph.D.) ÉRTEKEZÉS TÉZISEI Készítette: Szentes Adrienn okleveles vegyészmérnök
Publikációs lista. Kummulatív Impakt faktor:
Kummulatív Impakt faktor: 29.129 Publikációs lista Referált folyóírat: Weighted multiplex network of air transportation, European Physical Journal B 89, (6) 139 (2016). DOI: 10.1140/epjb/e2016-60887-x,
Nemlineáris anyagviselkedés peridinamikus modellezése
Nemlineáris anyagviselkedés peridinamikus modellezése Ladányi Gábor, PhD hallgató ladanyi@uniduna.hu Témvezető: Dr. Gonda Viktor Kutatási beszámoló 2018.06.22. Tartalom Bevezetés Motiváció A peridinamikus
Anyagok az energetikában
Anyagok az energetikában BMEGEMTBEA1, 6 krp (3+0+2) Környezeti tényezők hatása, időfüggő mechanikai tulajdonságok Dr. Tamás-Bényei Péter 2018. szeptember 19. Ütemterv 2 / 20 Dátum 2018.09.05 2018.09.19
Betekintés a komplex hálózatok világába
Betekintés a komplex hálózatok világába Dr. Varga Imre Debreceni Egyetem Informatikai Kar EFOP-3.6.1-16-2016-00022 Egyszerű hálózatok Grafit kristály Árpád házi uralkodók családfája LAN hálózat Komplex
Biológiai evolúció SOC modellje
Biológiai evolúció SOC modellje Punctuated equilibrium model of evolution Megfigyelés: rendszertani nemzetségek élettartam eloszlása hatványfüggvény Biológiai evolúció SOC modellje Punctuated equilibrium
Á Á É ú Í Í í í ű ú í ú ú íí í ű Í Í Í í ü í í í í í Á í ü ü í í ü í í í ű í ú í ű í ű ú Í í ú ű ű í í í ű í í í í í Í ü ü í í í Á Á Á Á Á ú í í í ü ü í í í í í í í í ú Í Í í í ü í ü í í í ú í Á í ú í
Monte Carlo módszerek a statisztikus fizikában. Az Ising modell. 8. előadás
Monte Carlo módszerek a statisztikus fizikában. Az Ising modell. 8. előadás Démon algoritmus az ideális gázra időátlag fizikai mennyiségek átlagértéke sokaságátlag E, V, N pl. molekuláris dinamika Monte
Nemlineáris anyagviselkedés peridinamikus modellezése. Ladányi Gábor, PhD hallgató
Nemlineáris anyagviselkedés peridinamikus modellezése Ladányi Gábor, PhD hallgató ladanyi@uniduna.hu Tartalom Bevezetés Motiváció A peridinamikus anyagmodell Irodalmi áttekintés Korábbi kutatási eredmények
MÉRÉSTECHNIKA. BME Energetikai Gépek és Rendszerek Tanszék Fazekas Miklós (1) márc. 1
MÉRÉSTECHNIKA BME Energetikai Gépek és Rendszerek Tanszék Fazekas Miklós (1) 463 26 14 16 márc. 1 Méréstechnikai alapfogalmak CÉL Mennyiségek mérése Fizikai mennyiség Hosszúság L = 2 m Mennyiségi minőségi
ű ú Í Ó Á ú Ű ű Ő Ö Á ú Ű Ü ú ú Á ú ű
É Á É É Ó Á ű Á ű ú ú ű ű ú ű ű ú Á ú ű ú ű ú ű ú ű Á ű ú ű ű Ö Ú Á ű ű Á ű ű ú Í Ó Á ú Ű ű Ő Ö Á ú Ű Ü ú ú Á ú ű ű ú ű ű ű ű ű ú ű ű ű ű ű ű Á ú ű ű ú ú ű ű ű ű ű ú ű Á ű ű ű ű ű ű ú ű ú ű ú ű Ö ú ű Ö
Korrodált acélszerkezetek vizsgálata
Korrodált acélszerkezetek vizsgálata 1. Szerkezeti példák és laboratóriumi alapkutatás Oszvald Katalin Témavezető : Dr. Dunai László Budapest, 2009.12.08. 1 Általános célkitűzések Korrózió miatt károsodott
Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások
Miskolci Egyetem Műszaki Anyagtudományi Kar Anyagtudományi Intézet Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Dr.Krállics György krallics@eik.bme.hu
Kvázisztatikus határeset Kritikus állapot Couette-teszt
Wacha András Kvázisztatikus határeset Kritikus állapot Couette-teszt 2006. november 9. Kvázisztatikus határeset GDR_MiDi. On dense granular flows. Eur. Phys. J. E 14. pp 341-365 (2004). Dimenziótlan paraméterek
É ú É ö ö ű ö ö ö ú ú ú ű ű ú ö ű ö ű ű ü ö ö ü ű ö ü ö ö ö ö ú ü ö ö ö ú ö ö ú ö ö ú ü ú ú ú ű ü ö ö ű ú ű ű ü ö ű ö ö ö ű ú ö ö ü ú ü ö ö ö ü ú ö ű
É É É Ó Á É ú É ö ö ű ö ö ö ú ú ú ű ű ú ö ű ö ű ű ü ö ö ü ű ö ü ö ö ö ö ú ü ö ö ö ú ö ö ú ö ö ú ü ú ú ú ű ü ö ö ű ú ű ű ü ö ű ö ö ö ű ú ö ö ü ú ü ö ö ö ü ú ö ű ü ű ö ö ú ö ú ö ö ö ö ö ü ú ü ö ö ö ö ö ü
É Í Á Á É Ü Ó É É É É Í Ó Ó Ő Á Á É Á É É É É Á É É Á Á É É Á É Í
Í É Í Á Á É Ü Ó É É É É Í Ó Ó Ő Á Á É Á É É É É Á É É Á Á É É Á É Í É Á É Í Í É É Í Í Í Á Í Á Á ö ó ö ö ő ő ő ö ö ó ő ű ö ö ö ö ü ö ö ö ü ü ó ö Á ó ó ö ö ő ő ő ő ö ó ü ó ó ó ó ó ó ö ü ü ó ö Ó Í Í É É
É Ö Á Í Á Ó Ö ü
Ö ű Ö ő ü ő ő ő ű Ö Ö ü Á Á É Ö Á Í Á Ó Ö ü Ö ű ű Ö ű ű ú ű ű ú ú ő ő ü ű ű É Ö ú ű ő ű ű ú ő ü Ö ú ú ő ő ú ű ü ő ü ű ú ú ű Ü ő ő Ó ü É Ó Ö Ö ú ü ü ü ü Ű ú Ö Á ü É Ó ű Á Ö Á ű ü ú Ö ű ű ű ü ő ő ő Á ő ő
Ö Ö Ú Ó Ö ű Ő Ő ű ű Ü Ő Ó Ő
ű É ű ű É Ö Ö Ú Ó Ö ű Ő Ő ű ű Ü Ő Ó Ő É Ó Ó É ű Ö ű Ö ű ű ű Ú Ú Ö ű ű ű Ö ű ű ű ű ű ű ű ű Ú É É É É Ö Ö Ú Ö É ű ű ű ű ű ű ű Ó ű Ö Ö ű ű ű É ű ű ű ű ű ű ű ű ű É ű ű ű ű ű ű ű ű ű ű Ö ű ű ű Ü ű ű ű ű Ö ű
Ü
Ó Á ú Á É Ü Ö Ö Ö É É É Ö É Ü Ö É É É É É Ó Ö Ó Í Ö Ö Ö Ö Í Ö Ö É É É Í Ö Ö É Ö Í Á Ó Í Á É É Ó É Ú Á Í É É É Ö Ö Ó Ö Ö Ö Ö Ó Ó Ó Í Ü Ö É É Ö Ó Ö Ó ö Ö Ö Ö Ö Ö Ó Ü Ö Ó É ű É É É É É É É É Í Ö Ó Ö É Ö Ö
IGAZI, GEORÁCCSAL ERŐSÍTETT HÍDFŐ ELSŐ MAGYARORSZÁGI ALKALMAZÁSA. Tóth Gergő
IGAZI, GEORÁCCSAL ERŐSÍTETT HÍDFŐ ELSŐ MAGYARORSZÁGI ALKALMAZÁSA Tóth Gergő Gradex Mérnöki és Szolgáltató Kft. 1034 Budapest, Bécsi út 120. Telefon: +36-1/436-0990 www.gradex.hu Pálossy, Scharle, Szalatkay:Tervezési
ú ú ö ö ü ü ü ü ű ü ü
Ü ú ű ű ú ű ú ú ö ö ü ü ü ü ű ü ü ö ö ö ö ö ö ű ö ö ö ö ö ö ö ö ö ü ü ü Ú ú ü ű ü ú ű ö ű ú ö ö ö ö Á ú ú ű Á ú Á Á Á ü ö ö Á ö ö ü Á ú Á ú Á Á Ö Á Á ö ű ö ö ü ú ü ú ö ú ű ú ú ü ü ü ü ű ű Ő ú ö ű ú ú ű
Ó ű ű Á ú ű ű ú ú ú ű ű É ú É Á Á ú ű Ü Á Ü Á ű Ö Ú É Ó É Á Á Á Ű Á úá Á Ö É Ö É Ü
ú ú ú ú Ö ú ű ú Á ú ú ű ű ú ű ú ú Ó ű ű Á ú ű ű ú ú ú ű ű É ú É Á Á ú ű Ü Á Ü Á ű Ö Ú É Ó É Á Á Á Ű Á úá Á Ö É Ö É Ü Ó Á Á Á ú ú Ő Ö Ü ú Ü Á ú ú Á Ú ú ú ú É ú Ó Ö É Á ű ú É Ó ű ú ú ű ű ú ű ú ű ű ú ű ű
é ú é é é é é é é é é é é é ú é ö é é é ö Ő é é é ú é é é é é é é é ö é é é ö é Ö é é ö é ö é é é ű é ö ö é ö é é ö ö é é ö ö é ö é Ö é ú é é é é é é
é ű ö Ö é é ö ú é é é é ö ö é ö é é é ö ö é é é ö ö é ű é é ö é é é é é é é é é é ö é ö é é é ű ö ű ö é é é Ö Ú Í é ö é é Ő ö ö ú é é é é é é é é é é ű é é é ú é é é ű ú é é é é é ö é ö é ö é é ö é é é
Á Á Ö Ö Ü É Ö É É Á Ú É É É É Á Á Ö Ö Ő
Á Á Ö Ö Ü É Ö É É Á Ú É É É É Á Á Ö Ö Ő Á Á Ú ű É Á É ű É ű Ü É Ú Ú Ó Ü Ó Ó Ó É Ü Ü ű É É Ö Á Ó Ú Á ű ű Á ű ű É ű Ú Á É É É Ü Ó É É ű ű É Ő Á Á ű Ü ű Ü ű ű Á ű Á Á ű ű ű Ü Ü Á ű É Á ű ű É ű Ó ű Ü ű ű Ú
ő ő ő ő ú É ü ú ú ű ú ű ő ő ő ő Á Á ü ő É É É É É É Á Ú Á Á ő ő ő ő ő É Á Á Á ő ő ő Á ü ő ő ü
ő É ő ő ő ő É Ü Ö Ö Ö Í Ö Ö Ö ő Ó Ó Ö Ö Á É É É ő Á É Á Á Ú Á Ú Ö Ö Á Ú Ö Á ű Á ú ő ő ü ü Ó ő ő ő ő ú É ü ú ú ű ú ű ő ő ő ő Á Á ü ő É É É É É É Á Ú Á Á ő ő ő ő ő É Á Á Á ő ő ő Á ü ő ő ü ő ő ő ő Á ü ú ú
ó É ó í ó ó í í ö í ó í ö ö ö ü ö ó ó ó ü ú ö ü ó ó ö ö ü ü ü ö ö ó ö í ó ű Ü ó í ú í ö í ö í Í ó ó í í ö ü ö ö í ö í ö ö ö ü ó í ö ö ó í ú ü ó ö
Á Ö É Á É Ő Ü Ü ü ö Ö ü ú ö í ü ü ó ó Á ö ó ö ö ö Ö í ü ü ü í í ü ü ö ü ü ü ü ö í ó ó Ő ó ó ö ó ö í ü í Í ó í ó ö í ó ó ö ó ó ö ó ó É ó í ó ó í í ö í ó í ö ö ö ü ö ó ó ó ü ú ö ü ó ó ö ö ü ü ü ö ö ó ö í
PhD DISSZERTÁCIÓ TÉZISEI
Budapesti Muszaki és Gazdaságtudományi Egyetem Fizikai Kémia Tanszék MTA-BME Lágy Anyagok Laboratóriuma PhD DISSZERTÁCIÓ TÉZISEI Mágneses tér hatása kompozit gélek és elasztomerek rugalmasságára Készítette:
ő ö ő ú ő ö ö ő ó ő ö ü ú ö ö ó ő ö ü ó ó ó ó ő ő ő ó ó ú ő ü ő ö ö ó ü ö ö ő ű ö ö ő ú ú ó ö ő ű ö ó
ö ú Á ő ű ü ő ó ö ö ú ö ú ü ó ó ű ö ú ó ó ó ő ö ö ő ú ó ö ö ő ő ő ő ö ű ü ü ü ő ü ü ő ő ü ó ő ő ö ő ú ő ö ö ő ó ő ö ü ú ö ö ó ő ö ü ó ó ó ó ő ő ő ó ó ú ő ü ő ö ö ó ü ö ö ő ű ö ö ő ú ú ó ö ő ű ö ó ó ü ű
ü É ö É É ö ö ö ü ö ö Á ű ö ű ű ű Á Í ö ö Ó ö
Ü É ű ü ü ö Í ü ö ö ü ű Í Í ü ű ö Ö ö ö ö Í ü ü É ö É É ö ö ö ü ö ö Á ű ö ű ű ű Á Í ö ö Ó ö ü ü ü Í ü ö ö ö ö ö ö ö ü Í Í ű ö ö ö ü ü ö ü ö ö ö ü ö ö ö ö ü ü ű ü ö ö ö ü ö ü ű ö ü ö ö ű Í ü ü ű Í ö ü ö
ö ö ö ö ö ö ö ü ö ü ö ű ö ú ü ű ö ü Í ö ú ü ü ű ö ú ü Á ü
Á Ó ö ü ü ü ú ú ü ü ö ü Ő ö ö ö ü ú ü Á ö ö ö ö ö ö ö ö ü ö ü ö ű ö ú ü ű ö ü Í ö ú ü ü ű ö ú ü Á ü ö ö ü ü ö ü ö Ó ö ö ü ü ö ü ö ú ö ú ü ö ü É É Á ü ű Ö ű ú ö ö ú ö ú ö ú ö ű ü Ö ö ű ü ú ö ü ú ű ö ű ú
Tartószerkezet-rekonstrukciós Szakmérnöki Képzés
1_5. Bevezetés Végeselem-módszer Végeselem-módszer 1. A geometriai tartomány (szerkezet) felosztása (véges)elemekre.. Lokális koordináta-rendszer felvétele, kapcsolat a lokális és globális koordinátarendszerek
ó ú ú ü ú ő ó ő ő ó ó ó ö ó ü ő ó ő ö ü ü ó ö ő É ó ö ö ö ó ó ö ü ü ö ü ó ó ő ó ü ó ü ü ö ö É ú ó ó ö ú ö ü ü ó ó ó ü Á ö ö ü ó ö ó ö ö ö ö ó ó ö ó ó
Ü Ű Ö É Á Á ö É É Ö Ú Ü ö ü ő ő ö ő Á ő ó ő ü ü ö ö ú É ű ó ü ű ö ú ü ö ó ö ö ü ű ö ó ó ö ö ö ö ü ű ö ő ö ö ó ö ö ő ó ő ü ő ó ő ö ö ő ü ü ö ő ó ú ú ü ú ő ó ő ő ó ó ó ö ó ü ő ó ő ö ü ü ó ö ő É ó ö ö ö ó
Í Ó ü ü í ü ü ü í Í í É í í Í Í ü ü ü í Í ü
É Á í É Á Á ü Ú ű í Í Í Ü ü ú ü Í ü ü ü ü Í ü Í í ü ü ü ü ü ü ü ü ü í Í Ó ü ü í ü ü ü í Í í É í í Í Í ü ü ü í Í ü Í Ó Í Ó ü ü ü Í ü ü É ü ü ü ü ü É ü ü Í ü ü ü Í Ó Í Ó í Á í É ü í Í ü í Í í í ü ü É ü ü
ú ú ü ü Á ú ú ü ű ű ú ü ü ü ü
ü ü ü ú ú ü ű ü ű ü ü ű ü ü ü Í ú ú ü ü Á ú ú ü ű ű ú ü ü ü ü ú ü ü Á ű ü ü ü ü ü ü ü ú ü ü Í ú ü É Ö Ö ú Ö Ö Ö ú ú ü ú Á Ö Á ú É ü ú ú É ú ú ú Ü ü ű ú ű É ú ű ü ü Á ú É ü ű ü ú Á É É ú ü Ö Ö Ö ú ú Á Ö
Í Í Í Ü Ó Ó Ö Á Ü Ü Ó Ü Ü Ó Ö Í É Ö
Ö É Ö Í Í Í Ü Ó Ó Ö Á Ü Ü Ó Ü Ü Ó Ö Í É Ö Ü Ü Á É Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ú Í É Ó Á Ü Á É Á Ü Í Í Í Í Ü Í Í Í Í Í É Ö Á Í Á Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Ü Í Í É Í Í É É Í Í Í É Í Ü Í Ü Á Ü Ü
í í É í ó ó É ö í ó í ó í ó ó í ó í í ó ó ó í ö ö ö ö í í í ó ó ö ó
Á Á Ó Ö Á í í É í ó ó É ö í ó í ó í ó ó í ó í í ó ó ó í ö ö ö ö í í í ó ó ö ó ó í í ó ó ű ű ö ű ú í ö ó ó í ó ó ö ö Ü ú ó Ü ö ö í ö í ó ó ó ű í ó ö ö í í ö ö í ö Í ó ö í ö ö ó ó ö ö í ó ö ö í í ö í ú Í
ö ö ó ú ö ö ú ü ó ö ö Í ö ö ö ü ó ö ö ú ú ö ü ó ü ó ü ö ú ü ó ü ö ó Á Á ö ü ú ó ö ü ü ö ó ü ü Á ü ö ü ö ü ö ö ö ü ö ú ö ö ö ü ú ö ú ö ű ú ú ü ö ó ö ö
ö ö Ő Ö ü ö Ö ü ü ü ó ö ö ö ü ö ú ü ü ö ö ú ú ö ú ó ú ó ü ú ú ú ú ó ú ö ú Á ö ö ö ó ú ö ö ú ü ó ö ö Í ö ö ö ü ó ö ö ú ú ö ü ó ü ó ü ö ú ü ó ü ö ó Á Á ö ü ú ó ö ü ü ö ó ü ü Á ü ö ü ö ü ö ö ö ü ö ú ö ö ö
é ö é Ö é é ő í ó í é ő ö ú é ó é ő ü ü é ó ö é é ó é é ö é ő í é é ő é é ö é ű ö é í ó é é í ö í ó í ó é é ö ó í ó ó í ó é é ö ő í ó ó í ó ü é í ü
é í ü é ö é é ő ü é é é ú é ó Í é é ő Í é ó ö í é ö é Ö é é ő í ó í é ő ö ú é ó é ő ü ü é ó ö é é ó é é ö é ő í é é ő é é ö é ű ö é í ó é é í ö í ó í ó é é ö ó í ó ó í ó é é ö ő í ó ó í ó ü é í ü é ö ő
Ö ő ü Ö Ö Ő ü ő Ö Ö ü ű Á Í Ö ű ü ő ő ő Ö ü ü ő ő ő Ü ü ő ő ő ü ő ő ü ü
Ö ő ü Ö ő ü Ö Ö Ő ü ő Ö Ö ü ű Á Í Ö ű ü ő ő ő Ö ü ü ő ő ő Ü ü ő ő ő ü ő ő ü ü ü ő ő ő ú ű ő ő ú Ö ő ü ő ő Ö ő ü ő ő ő ő ő ő ü ü ő ő Ö ő Í Ö Ö Ö ü Ü Ö ő ő Ö ü Ö Ö ü Ö Ö ü Ö Ü Ö ü ü ü ő ű Ö ő Ö ü ü ü ő Ű
í ó ő í é ö ő é í ó é é ó é í é é í é í íí é é é í é ö é ő é ó ő ő é ö é Ö ü é ó ö ü ö ö é é é ő í ő í ő ö é ő ú é ö é é é í é é í é é ü é é ö é ó í é
ű ű ö é ő ó í ö ő ü é ő é ü ő ö ő ö é é í ö ő ö ó ő é ó í ö ő ü é é é é é ő é é é é í ő ö é é ő ű ő ö í ö é é é Ö ű ú ő é é ű ő í ü ö é é ő ó ö ö ő é é é é é é é é é é ő ü í í é ú í í í Ú í é ú é ő ó ó
ü ö ú ö ú ü ö ü Á Ó ö ö ö ö ú ü ú ü ü ú ú ö ö ü ü ú ü ü ö ö ű ö ü ü ü ü ö ö
Í Á Ö Ú Á Á Ó Á ö ú ú ö ú ú ö ü ü ű ü ű ö ö ü ű ö ü ö ú ö ü ú ö ö ü ü ö ü ű ö ö ü ű ö ö ú ö ö ú ú ü ö ú ö ú ü ö ü Á Ó ö ö ö ö ú ü ú ü ü ú ú ö ö ü ü ú ü ü ö ö ű ö ü ü ü ü ö ö ü ö ü ö ö ü ö ö ú ö ü ű ö ü
ő ö ő ű ó ö ó ű Í Ö Ö Á Í Ó Ö Ü É Ö Ö Ö Á Á Ö É Á Ö
Í Í Ő Ó Ü Ö Ő ő ö ő ű ó ö ó ű Í Ö Ö Á Í Ó Ö Ü É Ö Ö Ö Á Á Ö É Á Ö ő ö ő Í ó ö ó ú Í Ö Í ÍÍ É Ó Ü Ü Ó Ó Ö É Ö ő ö ő ű ó ö ú Í Ö Í Ö Í Ö Ó Ó Ó Ó Ü Ö Ü Ü É Ú Ö Ó Ó Í Í ő ö ő ű ó ö ó ú É Ö Í Í ÍÍ Í Í Í É Í
ű ű ű ű Ü ű ű ű Ó ű Á ű Á Ö É É É Á É É É É Ü Á Á Á ű
Ú ű ű ű Á Ü Ó Á É ű ű ű ű ű ű ű Ü ű ű ű Ó ű Á ű Á Ö É É É Á É É É É Ü Á Á Á ű Ü Ó ű ű ű ű ű ű ű Ö ű ű É ű ű ű ű ű ű ű ű ű ű ű ű ű ű É ű ű Á ű Ö ű ű ű É ű ű ű Ö ű Ú ű ű Á ű ű Ü Á Á Ö Á Ó ű ű ű ű ű ű Á ű
Á ű Ü Á Ö É Á É É Á É Á ű Á Á ű Ö Ó ű Ó Ó ű Á ű ű ű ű ű ű ű ű É Ü ű ű É É É Ö Ü Ü ű Ü ű Ü É Ó Á Á Ü Ö ű Ü ű Ü Ó ű Ú Ü ű Ü Ü Ú Ü Ü ű Ö Ü Ü Ú Ö Ü ű Ü ű É ű Á ű É É Ú Á ű Á É Ü ű Ú Ó ű ű Ü É Ő ű ű ű Ú Ö
í Ó ó ó í ó ó ó ő í ó ó ó ó
í Ú Á Í í Ó ó ó í ó ó ó ő í ó ó ó ó í Ó Ó í ő ó Í í í í Ó í ó í í Ő É Ú Ű Í É Á ó Á É É ó ó í É Ü Í ő í ó í ó í Ő Ő Á Ó Ó Á É É Á Á É É Ő Á Ú É í ó Á í Á í í ő í í Ő Ő É Ú Ű Í É Á ó Á É Ö Í Í É ó ó í Ú
Í Ú É ő ő ú ö Ö ú ú ú ö ö ú ö ö ű ö ő ö ö ú ö ő ő ö ö ö ő ő ú ő ú ö ö ö ú ö ö ú ő ö ú ö ű ö ő Ó ő Á ö ő ö ö
ö ú ö ö ú ö ú Ü ő ú ő ö ő ő ő ö ö Í Ú É ő ő ú ö Ö ú ú ú ö ö ú ö ö ű ö ő ö ö ú ö ő ő ö ö ö ő ő ú ő ú ö ö ö ú ö ö ú ő ö ú ö ű ö ő Ó ő Á ö ő ö ö Ú ő ö ő ő ő ö ú ú ú ő ö ő ö ő ő ő ö ö ö ö ő ő ö ő ú ő ö ú ö
É ő ő ű ú Á ő Á ő ű ő ő ő ő ő ő ő ő ű ú ű ű ő ő ő ű
ő ő ű ú Á ő ű ő ő ő ő Ö Ö Í Á É Á ő Ö Ö Í ő ő ő ő É ő ő ú ú ú ő Á Ö É ő ő ű ú Á ő Á ő ű ő ő ő ő ő ő ő ő ű ú ű ű ő ő ő ű ő ű ő ú Á ő ű ő ő ő ő ő ő Ö ő ú ú Ö ő ő ű ú Á ő ú Ó ű Ó ú ú ú ő ő ú ú ő ő ú ő Ú ú
É Í ü ú É ü ő ő ő ő ú ő ú ü ü ő ü ú ü ű ú ú ü ü Í ü ű ő ő É ő
ő Ü É Í ü ú É ü ő ő ő ő ú ő ú ü ü ő ü ú ü ű ú ú ü ü Í ü ű ő ő É ő ő ő ú ő ő ő ú ő ü ú ű ő ű É Í ő É Ü Í ő ü ő ő ő ő ő ő ú ü ű ő ú ő ű ő ő ő ű ő ű ő É Í Ú Ö Á Á É Á Á Á Ő Á É Á Ö Á Ö É É É ü ő Á ő ú ü ő
ö ö Ö ó ó ö ó ó ó ü ö í ü ú ó ó í ö ö ö ó ö ü ú ó ü ö ü ö ö Ö ü ö ö Ö ó
ü ö ö Ö ü ü ö ö Ö ö ó ö ú ó ü ö ö ö Ö í ó ü í í ü ö í í ó ó ü ö ü ö ö ü í ó ö ö Ö ó ó ö ó ó ó ü ö í ü ú ó ó í ö ö ö ó ö ü ú ó ü ö ü ö ö Ö ü ö ö Ö ó ö ö Ö ü í ö Ö ö ö ó ü í ö ó ó ü ö ó í ü ü ü ö ö ü í ü
ű í ú ü ü ü ü ü Ó í ü í í í É Á
ü ű ü ú ű í ú í ű í ú ú ú ú ű í ú ü ü ü ü ü Ó í ü í í í É Á ű í í í Á ü É í í Ö Ö Á í Á É Á ú ú ú í ű í ú ű í í í É í í É í ű í ü í ú ű í ű í É í Ú í í í ű í ú ű í í í ü í í ú í ú í Ö ű í í í ü ü Ő í í
ú ü ü ú Ö ú ü ü ü ü ü ú ü ú ü ű Í ü ü ű ü ű Ó ü Ü ű ú ú Á ü ű ű ü ü Ö ü ű ü Í ü ü
ű ü ü ú ü ú ú ű ü ú ú ü ü Ó Ö Í ü ú ú ű Ö ú ú ú ü ü ú ÍÍ ú ü ü ú Ö ú ü ü ü ü ü ú ü ú ü ű Í ü ü ű ü ű Ó ü Ü ű ú ú Á ü ű ű ü ü Ö ü ű ü Í ü ü ü Ü ü ü ú ü ű ü ü ü Ü ú ú ü ü ü ü Í ü ü ú ű ü ü ü ü ü ü Í Í ü
ő ő ő ő ő ő ú ő ü Á ü ü ő ő ő ő ő ő ő ő ő ő Ö Ó ő ő ő Ö ő ő ő
ő ő ő ü ő ő ő ő ő ő ő ú ő ü Á ü ü ő ő ő ő ő ő ő ő ő ő Ö Ó ő ő ő Ö ő ő ő ő ü ő ő ű ü ő ű ő ő ő ő ü ő ő ő ü ő ű ő ő ő ü ő ü ő ő ü ű ő ő ü ü Á ő Á ű ű ü Á ő ű ű ő ű ű ü ű ő ő ő ü ő ű Ó ü Í Á ő ű ő ő ő ő ü
