1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Előszó Egy rádió sajátkezű megépítése, és a kész rádió intenzív használata mindig nagy örömet okoz. A kész URH rádió minden napszakban jó vételt biztosít. A helyi URH/FM adókat jó minőségben és nagy hangerővel hallgathatja. De először kísérletezünk! Nyisson ki minden nap egy ajtócskát a naptáron, vegyen ki egy új építőelemet, és használja fel a fokozatosan növekvő áramkörben. Sok kis kísérlet mutatja meg az egyes építőelemek funkcióit. Az FM-rádió felépítése egyszerű, de mégis sok lehetőséget nyújt. A felépítés lépésről-lépésre történik. Számos változat és lehetőség létezik. Kísérletezzen különböző antennákkal, és fogja közeli és távoli állomások adóit. A végén több lehetséges áramkör fog a rendelkezésére állni. Maga döntheti el, hogy az egészen egyedi rádiókészüléke hogyan nézzen ki. Sok örömet, és boldog Adventet kívánunk! Kedves Vevők! Ez a termék megfelel a nemzeti és az európai törvényi előírásoknak, és emiatt viseli a CE-jelölést. A rendeltetésszerű használatot a mellékelt útmutató tartalmazza. Minden másfajta használat vagy a termék megváltoztatása esetében egyedül Ön a felelős az érvényes rendszabályok betartásáért. Építse fel ezért pontosan úgy az áramköröket, ahogyan az útmutatóban le van írva. A terméket csak ezzel az útmutatóval együtt lehet továbbadni. Az áthúzott kerekes szeméttartály jelkép azt jelenti, hogy a terméket a háztartási hulladéktól elkülönítve elektromos hulladékként kell újrahasznosításba juttatni. A helyi hatóságoktól tudhatja meg, hol található a legközelebbi ingyenes leadási hely Az ellenállások gyakran az áramerősség csökkentésére szolgálnak. Ebben az esetben az ellenállást sorba kell kapcsolni a hangszóróhoz az elemmel. Gondoskodik arról, hogy az áramot a hangszóró korlátozza. Tartsa az építőelemeket úgy össze, hogy egy zárt áramkör létrejöjjön. Az elemhez való csatlakoztatáskor a hangszóróból halk kattanás hallatszik. Az áramkör nyitásakor is zaj keletkezik. A hangszórón átmenő áram a membrán kis mozgását idézi elő, miáltal egy hangimpulzus keletkezik. A hangszóró hátoldalán egy erős mágnes található. Belül elrejtve található egy huzaltekercs, melynek mindkét kivezetése össze van kötve az érintkezőkkel és a hozzáforrasztott vezetékekkel. A membrán ezért az elektromos áram hatására mozog. 3 Az elemek csatlakoztatása A 3. ajtó mögött egy elemcsíptetőt talál, amely a 9 V-os elemhez való csatlakoztatásra szolgál. A csatlakozó huzalok színesen vannak jelölve. A piros huzal a plusz pólushoz, a fekete a mínusz pólushoz vezet. Ismételje meg a második nap kis kísérletét még egyszer az elemcsíptetővel. Ismét hallható lesz a már ismert kattanás. Tesztelje a hangszóró működését elcserélt elemcsatlakozókkal is. Bár a membrán mozgásának iránya megváltozik, de a zaj ugyanaz marad. A kísérlet azt mutatja, hogy az áram iránya a hangszóró szempontjából tetszőleges lehet. De vigyázat, a következő kísérleteknél, melyeket integrált áramkörökkel végzünk, a polaritásnak egyeznie kell. A plusz és mínusz pólust ekkor már nem szabad felcserélni. 1 A hangszóró Nyissa ki a naptár első kis ajtaját. Vegye ki a hangszórót a ráforrasztott huzalokkal a rekeszből, és vizsgálja meg alaposan, mivel a hangszóró minden rádió egyik legfontosabb alkotóeleme. A hangszóró elején található egy membrán. Ez óvatosan kissé benyomható. Ha ujjával egy kicsit megkopogtatja a membránt, az hangot ad. Ez egyúttal a hangszóró alapelvét is megmutatja. A membrán mozgása hangot kelt. 4 A dugaszolható áramköri panel A negyedik kis ajtó egy laboratóriumi dugaszolható panelt rejt, amelyre az összes további kísérletet fel kell építenünk. Ez a dugaszolós panel egyszerűsíti a komplikáltabb áramkörök felépítését. A 2,54 mm raszteres, 270 érintkezős dugaszolós felület biztosítja az alkatrészek biztos összekötését. A dugaszoló felület középső részén 230 érintkező van, öt-öt érintkezőből álló függőleges vezetőfóliával összekötve. Ezen túlmenően a peremen 40 érintkező van a tápellátáshoz, amik két, 20 érintkezőből álló vízszintes érintkezőrugós csíkból állnak, így a dugaszoló felület két független tápsínnel rendelkezik. Az alkatrész beültetéshez viszonylag nagyobb erő kell. A kivezetések ekkor könnyen megtörnek. Fontos, hogy a drótokat pontosan felülről vezesse be, ehhez egy csipeszt vagy kis fogót lehet használni. A kivezetést lehetőleg röviddel a dugasztábla fölött fogja meg, és függőlegesen nyomja lefelé. Így érzékenyebb csatlakozóvezetékek is, pl. az elemklip és a hangszóró leónozott huzalvégei törés nélkül beültethetők. Építse fel az egyszerű áramkört ellenállással és hangszóróval még egyszer a dugaszolós panelen. Az elemcsíptető rögzítésénél ismét felhangzik a már ismert kattogás a hangszóróból. 2 Elektromos zajok Nyissa ki a második ajtócskát és vegyen ki egy 1 kω-os (kiloohm) ellenállást. Színes gyűrűket visel, barna (1), fekete (0) és piros (00) színben, ami 1000 Ω (ohm)-ot jelent. Egy negyedik, arany gyűrű az 5%-os tűrési osztályt jelöli.

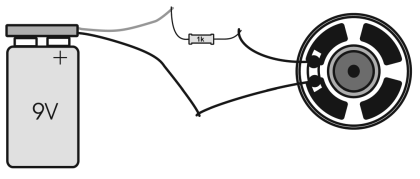

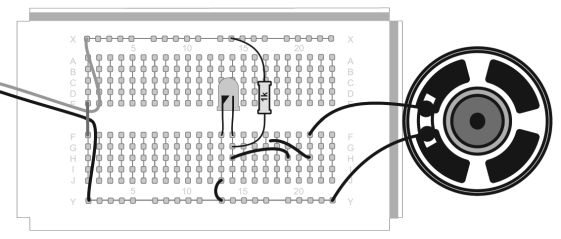

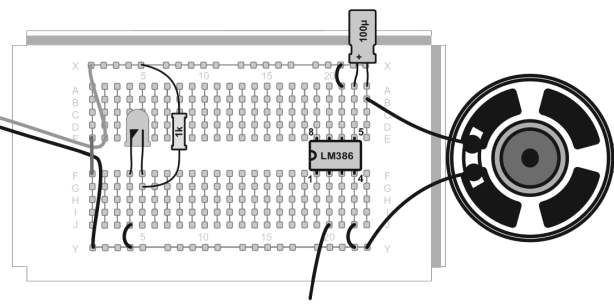

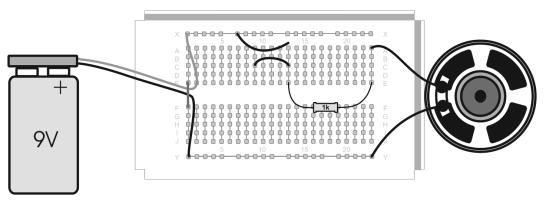

2 5 Egy kapcsoló érintkező A komplexebb áramkörök huzalozott összekötést igényelnek. A hozzávaló vezetéket az ötödik ajtó mögött találja. Vágjon le megfelelő vezetékdarabokat, és távolítsa el a végeken a szigetelést kb. 8 mm hosszon. A csupaszoláshoz praktikus megoldás, ha a szigetelést éles késsel körkörösen bemetszi. Figyelem: Ennek során maga a vezeték nem sérülhet, mert a megsértett helyen könnyebben törik. A huzallal egyszerű kapcsoló is készíthető. Ez két csupasz vezetékdarabból áll, kis távolságra egymástól, amelyek könnyen mozgathatók. Vágjon ehhez 2 cmes darabokat, és teljesen távolítsa el a szigetelést. Az ujjával a két csupasz huzal összenyomható, úgy, hogy az áramkör zár. A kapcsoló minden működtetésénél halk kattanást lehet hallani a hangszóróból. Egy másik rövid vezetékdarab kihúzásgátlónak építendő be, a gyenge csatlakozóvezetékek védelmére. Az elem-klip maradjon mindig bekötve, a csatlakozások igénybevételének csökkentésére. Egy-egy kísérlet befejezése után az elemet le lehet választani a csíptetőről. Nyissa ki a 7. sz. kis ajtót, és vegye ki az elektrolit kondenzátort (elko), amely 100 μf (mikrofarad) kapacitással rendelkezik. Beépítéskor ügyeljen a polaritásra. A mínusz pólus fehér csíkkal van jelölve, és ez a rövidebbik láb. A kondenzátor két, egymástól szigeteléssel elválasztott fémfóliát tartalmaz, amelyek elektromosan feltölthetők. A kondenzátor ezáltal elektromos energia tárolóvá válik. Az elko ebben a kísérletben a kb. 2 V-os LED feszültségére töltődik fel. Közben annyi energiát tárol, hogy a kapcsoló zárásakor hangos kattanás hallatszik. Egy nagyon rövid pillanatra áram folyik a hangszórón keresztül, ami sokszorosan nagyobb, mint az előtétellenálláson átfolyó áram. 6 A világítódióda A 6. ajtó mögött egy zöld világítódióda (LED) rejtőzik. Ezt a LED-et később a rádiónál működésjelzőként fogjuk felhasználni. Így mindig látjuk, hogy az elem helyesen van-e csatlakoztatva, és még elegendő feszültséggel rendelkezik-e. A LED-et soha nem szabad közvetlenül az elemhez csatlakoztatni, itt egy 1 kω -os előtét ellenállással működtethető. Vigyázzon a beszerelési irányra. A rövid csatlakozóhuzal a katód, és az elem mínusz pólusával kötjük össze. A kapcsoló és a hangszóró a LED-del párhuzamosan van csatlakoztatva, hogy egy kis kiegészítő kísérletet el lehessen végezni. Ha a kapcsolót zárja, akkor ismét egy halk kattanást fog hallani. Egyidejűleg a LED kialszik. A hangszóró kis ellenállása azt eredményezi, hogy az egész áram a hangszórón keresztül folyik, és a LED többé nem kap áramot. 8 Hangszóró erősítő A nyolcadik ajtó mögül egy nyolc kivezetéssel rendelkező integrált áramkör (IC) kerül elő. Ez az LM386 típusú IC egy komplett hangszóró erősítő elemes működéshez. Az IC belül sok tranzisztorból és ellenállásból van felépítve. Az integrált áramkör nyolc lábát először kissé szét kell hajlítani, majd párhuzamosra állítani. Ez után az IC könnyen beilleszthető a dugaszolható panelba. Ha egyszer ki akarja venni, óvatosan emelje meg egy csavarhúzóval, úgy, hogy a csatlakozó lábak ne törjenek meg. Egy áramkörbe való beépítésnél okvetlenül figyelni kell a korrekt beépítési irányra. Egy jelölés a baloldalon az 1-es és 8-as kivezetést jelöli. Az IC 4-es kivezetése (lába) az elem mínusz pólusánál van, a plusz pólus a 6-os kivezetéssel van összekötve. Az 5-ös kivezetésnél van a kimenet. A hangszóró itt egy elkón keresztül van csatlakoztatva. Az LM386 IC 5-ös kivezetésén egy közepes, kb. 4 V-os kimeneti feszültség van. Ezért az elkó plusz pólusának az IC felé, a fehér csíkkal jelölt mínusz pólusnak a hangszóró felé kell mutatnia. Az IC 2-es kivezetésén van a bemenet. Itt van egy huzal darab csatlakoztatva. Érintse meg a huzal szabad végét. A hangszóróból halk zavaró zajokat, pl. brummogást vagy zümmögést hall. Ez az elektromos vezetékekből és a helyiségben lévő készülékekből származik, és az Ön teste, mint egy antenna felfogja, felerősíti és hallhatóvá teszi azokat. Ez az egyszerű "brummteszt" segítségünkre van egy erősítő vizsgálatánál, és később a kész rádiónál pl. hibakeresésre használható. 7 Egy elektrolit kondenzátor

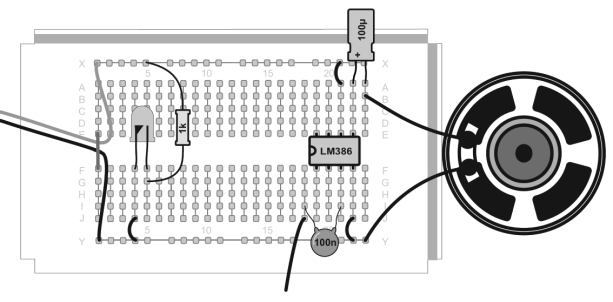

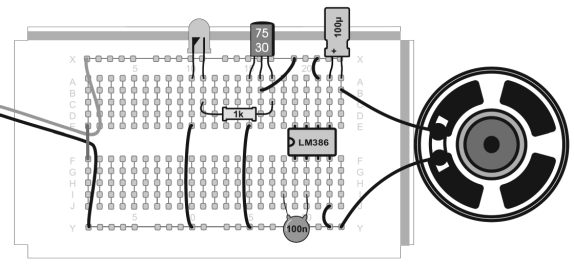

3 9 Jelbemenet A 9. sz. ajtó mögött egy további kondenzátort talál. Ezúttal egy kerámia tárcsakondenzátorról van szó, amelynek kapacitása 100 nf (nanofarad). A felirat 104, és pf-ot (pikofarad) jelent. A kapacitás éppen a 100 μf-os elko kapacitásának egy ezredrésze. A 100 nf-dal a kerámia kondenzátor optimálisan teljesíti feladatát mint csatoló kondenzátor az erősítő bemenetén. Az ujj-tesztnél ugyanaz a zaj keletkezik, mint az előző napi kísérletnél. A hangjelek tehát változtatás nélkül továbbítódnak. A kondenzátor feladata a későbbi rádiós áramkörben az lesz, hogy egy egyenfeszültség részt a hang váltakozó feszültségtől elválasszon. Az LM386 IC ténylegesen két bemenettel rendelkezik a 2-es kivezetésen (invertált bemenet) és a 3-as kivezetésen (nem invertált bemenet). Mindkét bemenet ebben a kísérletben azonos hatást mutat. A feszültségszabályozó működését a zöld LED ellenőrzi. Ha a feszültségszabályozó korrektül van csatlakoztatva, a LED jól láthatóan világít, de jelentősen gyengébben, mint addig. A kimeneti feszültség erősen ingadozó bemeneti feszültségnél is állandó szinten tartható. A kisfrekvenciás erősítő ennél a kísérletnél felépítve marad. Üzemelési feszültsége továbbra is 9 V. 12 URH vétel Nyissa ki a 12. ajtót, és vegyen ki egy kis panelt. Ez az Ön URH rádiójának a szíve, a vevő panel a TDA7088 URH IC-vel. Az IC-n kívül még sok kis kondenzátor, egy hangoló kapacitás-dióda és két nyomtatott tekercs található a panelen. Az első kísérlethez csak három csatlakozó szükséges. A 3 V üzemelési feszültség a GND-n (-) és BAT-on (+) keresztül van vezetve. A kisfrekvenciás kimeneten (N) ezután megjelenik a hangjel. Két ellenállás gondoskodik a megfelelő bemeneti feszültségről a végerősítőn. 10 Hanggenerátor Nyissa ki a tizedik ajtócskát, és vegyen ki egy további ellenállást. Barna, fekete és narancssárga gyűrűk vannak rajta, és 10 kωos. Ezzel a hozzáadott építőelemmel az erősítő hanggenerátorrá alakult át. Hogy sajátrezgések keletkezzenek, az LM386 3-as kivezetésén lévő nem invertáló bemenetet egy kondenzátoron és egy ellenálláson keresztül össze kell kötni a kimenettel. Az erősítő rezgései a hangszórón keresztül erős hangként válnak hallhatóvá. A LED-et sorban kell beépíteni a feszültségszabályozó bemenetéhez. Ennek az az előnye, hogy nem szükséges járulékos működtető áram, amely az elem élettartamát megrövidíthetné. Bár a rádió még sokáig nem tekinthető késznek, most némi szerencsével már hallhat egy rádióadót. A vezetékek magán a panelen rövid antennaként működnek. A vétel tisztább lehet, ha a kezét, mint kiegészítő antennát a rádió közelében tartja. Mivel a csatlakozókat a hangoláshoz még nem használjuk, a vételi frekvencia véletlenszerű. A BAT (+), S, R és GND ( ) érintkezők rövid megérintésével a vevő panelen átkapcsolhat egy másik adóra. 11 A feszültség stabilizálása A 11. ajtó mögött egy 7530 típusú IC-t talál, három csatlakozó lábbal. Itt egy 3 V-os feszültségszabályozóról van szó. Míg a végerősítő a lehetséges üzemi feszültségek széles tartományában működik, a tulajdonképpeni rádióáramkör lehetőleg stabil, 3 V-os feszültséget igényel. A 7530-as feszültségszabályozó megoldja ezt a feladatot. A bemenetére (középső kivezetés) csatlakozik az elem pozitív pólusa, a testkivezetés (balra) viszont a negatív póluson van. A kimeneten (jobboldali kivezetés) ezek után egy stabil, 3 V-os feszültség van. Figyeljen a beépítés irányára, aminél a lapos, nyomtatott oldal a dugaszolós panel közepe felé irányul.

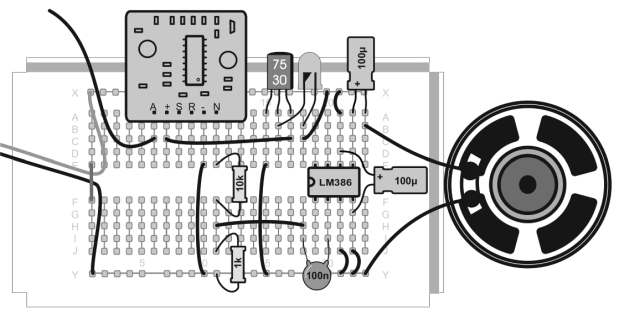

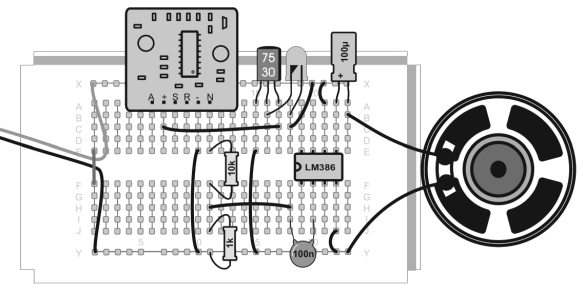

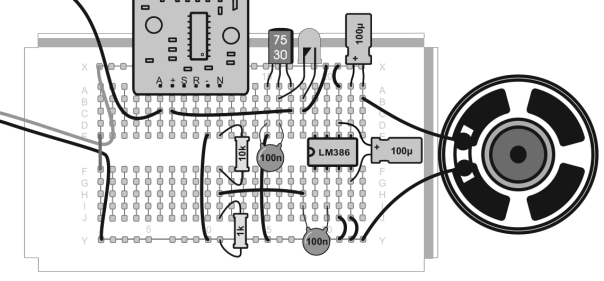

4 13 Jobb hangzás A 13. ajtó mögött egy további 100 μf-os elko található. Ezt az elemmel párhuzamosan kapcsoljuk, amikoris ismét okvetlenül figyelni kell a helyes polaritásra. A fehér csík az elkón a mínusz pólust jelzi. Mindenekelőtt egy gyenge elem esetén fordultak elő eddig torzítások, sőt recsegő zajok, amelyeket a kiegészítő kondenzátorral el lehet kerülni. További hangzás javulást lehet elérni az erősítő második bemenetével a 3. kivezetésen. Ezt a bemenetet a testtömegre (GND) kell tenni. Az összes további kísérletben is a GND-re kerül a 3. kivezetés. Ezen kívül egy antennahuzalt építünk be az "A" csatlakozón. Használjon ehhez egy levágott vezetéket kb. 20 cm hosszban. Egy ilyen rövid antenna már elegendő a tiszta hangzáshoz. Az elem megérintése még tovább javíthatja a vételt. Úgy hat, mint a vevő földelése, és hatékony ellensúlyt képez az antennával szemben. 15 Adóállomás választás Egy kis nyomókapcsoló található a 15. sz. rekeszben. Ezzel egy lépéssel tovább jutunk a kényelmes adóválasztáshoz vezető úton. A rádió-ic ehhez a scan bemenetet (S) használja. A nyomókapcsoló a pozitív üzemi feszültség és az S bemenet között van. Rövid nyomás a kapcsolóra azt eredményezi, hogy a készülék a legközelebbi magasabb frekvencián lévő adót keresi. Ha már az utolsó adót is hallotta, a vevő hiába keres tovább. Visszaút még nincs. Viszont leveheti az elemet, és néhány másodperces várakozási idő után újból csatlakoztathatja, hogy egy alacsonyabb frekvencián lévő állomást fogadjon, és egy újabb keresést indítson. 14 Zavar megszüntetése A 14. sz. ajtó mögül egy további 100 nf-os (104) tárcsakondenzátor kerül elő. A feszültségszabályozó bemenetéhez csatlakoztatva megakadályozza a rádió működtetése közben esetleg fellépő zavarásokat. A kondenzátor puffereli a feszültségszabályozó bemeneti feszültségét, és megakadályozza a gyors feszültségváltozásokat. Így a nemkívánt rezgések is elkerülhetők, amelyek befolyásolhatnák a vételt. Általában nem lehet észrevenni a különbséget a vételnél, ha az kondenzátorral vagy anélkül történik. Itt egy szokásos elővigyázatossági rendszabályról van szó a feszültségszabályozók használatánál.

5 kapacitásdiódán az egyenfeszültséget nullára állítja, és ezzel a legkisebb frekvenciát éppen 87,5 MHz alatt állítja be. A panelen ténylegesen található még egy járulékos 100 nf-es kondenzátor, amely az aktuális hangoló feszültséget tartja. Ezt a kondenzátort a Reset gombbal lehet kisütni. A scan gombra gyakorolt minden egyes nyomással egy új keresés kezdődik. A hangoló feszültség közben addig változik, amíg nem talál egy új adóra. Hogy melyik adót találja meg, nagymértékben függ az alkalmazott antennától. 20 cm-es hosszúságú antennával csak erős adókat lehet fogni. Teszteljen egyszer hosszabb antennákat is, és csatlakoztasson egy 1 méteres vezetéket. Más módon, a hosszú huzal a tulajdonképpeni antenna ellensúlyaként csatlakoztatható a GND vezetékhez, illetve az áramkör elemének negatív pólusához. 16 Hangerő szabályozó A 16. sz. kis ajtó mögött egy beállító szabályozót talál, mely 50 kω-os. Ez egy beállítható ellenállás, három csatlakozóval. Egy csúszóérintkező az ellenállást két félre osztja fel, úgy, hogy egy feszültségosztó keletkezik. Ezt a kis potenciométert (poti) trimmernek vagy trimmpotinak is nevezik. Tegye a trimmert a rádiópanel és a végerősítő közé. Ezután a hangerőt fokozat nélkül állíthatja be. A baloldali ütközésnél a hangerő visszamegy nullára, a jobboldali ütközésnél pedig maximális. 18 Több hangerő A 18. sz. kis ajtó mögött egy ellenállást talál, 2,2 kω-mal (piros, piros, piros). Ezzel a hangerő megváltoztatható. Az ellenállás a rádió panel kisfeszültségű bemenetén határozza meg a kimeneti feszültséget. A 2,2-kΩ-os ellenállás szemben az eddigi 1-kΩ-os ellenállással mintegy a hangerő kétszeresét képes produkálni. Ha szeretné, hogy a rádió még hangosabb legyen, ezen a helyen a 10-kΩ-os ellenállást is alkalmazhatja. Mindenesetre ekkor a teljesen feltekert hangerőnél fennáll az erősítő túlvezérlésének a veszélye, ami erős torzításokhoz vezethet. 17 Frekvencia visszaállítás Nyissa ki a 17. számú rekeszt, és vegyen ki egy további nyomókapcsolót. Ezt a vevőpanel "R" Reset-bemenetére kell csatlakoztatni. Egy nyomással a Reset-re a vételi frekvenciát ismét visszaállítjuk egészen az URH tartomány alsó végére. A Scan gombbal ezután új keresést lehet indítani. A vevő panelen található egy hangoló dióda, amelynek kapacitása a meglévő egyenfeszültségtől függően változik. Minél kisebb a kapacitás, annál nagyobb lesz a frekvencia. A plusz pólus (BAT) és az R bemenet közötti nagyobb egyenfeszültség megnöveli a frekvenciát. Az R nyomógomb a hangoló

6 Ha még nagyobb hangerőt és teltebb hangzást kíván, tegye a hangszórót egy rezonanciatestre, pl. a naptár egy kinyitott ajtócskájára. A hátoldalon egy kis rádiódoboz sablonját találja, ami hangszóródobozként is szolgálhat. Vágja ki ehhez a kartont, ragassza össze egy kis dobozzá, és vágjon bele egy kb. 1 cm-es lyukat, amire a hangszórót lehet tenni. Ezzel mindenekelőtt a mély hangok visszaadása javul. Másik lehetőségként a hangszóró a dobozba is ragasztható. 20 Az adók tartása A 20. sz. rekesz egy 100 kω-os ellenállást tartalmaz (barna, fekete, sárga). Ez pótolja az eddigi 470-kΩ-os ellenállást az áramkörben. Kiegészítésként a második nyomókapcsolót sorba kapcsoljuk. Egy potméter hangolás egy új adóra ezért csak akkor lehetséges, ha a megfelelő nyomókapcsolót nyomják. Ha elengedi, a legutóbb beállított frekvencia marad meg. Ezzel csökken a kívánt adó véletlen elállításának a veszélye. 19 Potméter hangolás Eddig a rádiót gombokkal hangoltuk. Most erre a célra a potmétert állítjuk be. Ehhez szükséges lesz egy további ellenállás, ami 470 kω -os (sárga, lila, sárga), és a 19. sz. kis ajtó mögül fog előbukkanni. A hangoló dióda feszültsége közvetlenül a rádió építőelem reset-kivezetésén van. Egy kapcsoló helyett egy potméterrel is befolyásolható. Egy kisebb feszültség nagyobb frekvenciát eredményez, és fordítva. Ezzel a változtatással most minden adót célzottan beállíthat. A balra forgatás a mélyebb frekvenciákhoz vezet 87,5 MHzig, a jobbra forgatás magasabb frekvenciákra hangol, 108 MHz-ig. Bár a forgatógomb kicsi, egy adó pontos behangolása nem nehéz, mivel a 470 kω -os ellenállású adó nagy vételi tartományról képes gondoskodni. Amint egy adót körülbelül eltalált, a rádió maga végzi a finomhangolást. A nyomókapcsoló az S-bemeneten az áramkörben maradhat, viszont most nincs funkciója. Most a baloldali kapcsolónak ismét van funkciója. Vele választhat állomásokat a beállított kívánt frekvencia fölött. Az adók, amelyek hasonló célcsoporthoz tartoznak, gyakran szorosan egymás mellett vannak a skálán. Ekkor a potméterrel beállíthatja a kedvenc adók közül a legalsót, és mindkét nyomókapcsolót használhatja, mint azt megszokta, a Reset és Scan funkciókra.

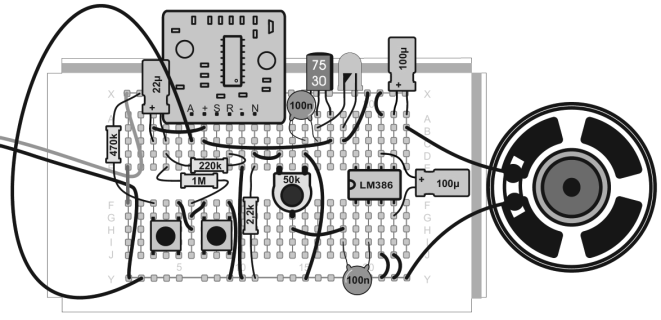

7 vagy kevesebb erősségű érintésével gyorsabban vagy lassabban hangolhat. Az ujj és a huzal között egy átmenő ellenállás képződik, amely erősen függ a bőr nedvességétől és a nyomás erősségétől. A rádióadás további javítását egy másik antennaformával érheti el. Építsen ehhez egy hurokantennát max. 1 méterrel. A huzalcsík az antenna bemenetnél és a GND-nél van. Egyszerűen lefektethető az asztalra is, a dugaszolós panel mellé. A rádió ezzel működni tud antenna-ellensúly nélkül is, és már alig reagál közeli tárgyakra vagy személyekre. 21 Érintő érzékelő A 21. sz. rekeszben talál egy ellenállást 220 kω-mal (piros, piros, sárga). Ezzel egészen új lehetőségek tárulnak fel a rádió hangolásához. A huzalok rövid érintése elég ahhoz, hogy egy új adót állítson be. A bővített áramkör három kivezetéssel rendelkezik kifelé: +3 V, hangolás és 0 V. Ha megérinti a testcsatlakozót (0 V) és nagyon könnyedén és röviden a hangoló bemenetet a 220-kΩ-os ellenállásnál, egy adó magasabb frekvenciára állítható be. Érintse meg ehelyett a pozitív csatlakozót és a hangolás bemenetet, ekkor mélyebb frekvenciát fog találni. A rádiót tehát a nyomókapcsolóktól eltérő módon, csak érintéssel mindkét irányba hangolhatja. Mindenesetre könnyen túllövünk a célon, és a kívánt frekvencia tartományon kívül landolunk. A kezelésnek ez a módja kivételes ügyességet igényel. 23 Iránygombok Egy ellenállást 1 MΩ -mal (barna, fekete, zöld) talál a 23. ajtócska mögött. A felfelé-lefelé vezérlés most kissé megváltozott formában ismét a nyomókapcsolókkal realizálható. A működés ugyanaz, mint az érintős vezérlésnél volt, az előbbi napon. A nyomókapcsolókat azonban egyszerűbben lehet kezelni. A nagyobb ellenállás gondoskodik arról, hogy a frekvenciaváltozás még közvetlen érintkezésnél is a kapcsolón keresztül elég lassú legyen. Az eredeti, Reset- és Scan gombbal végzett vezérléssel szemben most az az előny, hogy lefelé is lehet hangolni. A legjobb program keresésénél tehát könnyen visszatérhetünk egy éppen hallgatott adóhoz. 22 Finomhangolás Nyissa ki a 22. ajtót, és vegyen ki egy 22 μf-os elkót. Ezzel a hangolás jelentősen javítható. A hangoló feszültség lassabban változik, úgy, hogy könnyebb lesz a kedvenc adó megtalálása. A rádió ezért a nyomókapcsolóról is teljesen lemondhat. Építsen ki megfelelő érintkező helyeket három csupasz huzaldarabbal a dugaszolós panelen. A huzalok több

8 ismerte meg. Határozzon saját maga, hogy melyik változat az észszerűbb az Ön számára, és hogy a potenciométert inkább a hangolásra, vagy a hangerő fokozásra akarja-e használni. Kísérletezzen különböző antennákkal is. A végén látni fogja a teljesen saját fejlesztéssel készült rádióját. Bibliográfiai információk a német könyvtárakból. A német könyvtárak ezt a publikációt a Német Nemzeti Könyvtárban tárolják, és részletes adatok az Interneten a weblapon hívhatók le. A kézikönyvben bemutatott összes áramkört és programot a lehető legnagyobb gondossággal fejlesztettük ki, vizsgáltuk be és teszteltük. Ennek ellenére nem lehet teljesen kizárni a kézikönyvben és a szoftverben előforduló hibákat. A kiadó és a szerző a szándékos vagy hanyag magatartás miatt a törvény szabta felelősséggel tartozik. Egyebekben a kiadó és a szerző már csak a termékszavatosságnak megfelelően tartozik felelősséggel az élet, a test vagy az egészség sérelme, vagy a lényeges szerződéses kötelezettségek vétkes megsértése esetén. A lényeges szerződéses kötelezettségek megsértése miatti kártérítés a szerződésre jellemző előrelátható károkra korlátozódik, hacsak a termékszavatosság szerinti kényszerítő felelősség esete nem áll fenn. 24 Lágy hangzás Az utolsó kis ajtó egy újabb 100 nf-os (104) kondenzátort rejt. Tegye be ezt a kondenzátort a hangzás megváltoztatásához. A viszonylag kicsi hangszóró a magas hangokat jobban kihozza. A hangerő szabályozóval párhuzamosan beszerelve a kondenzátor ezzel szemben a hangmagasságot csökkenti. Ezzel kiegyensúlyozottabb hangzást érhet el. Fontos az összjáték a saját maga által épített hangszóró dobozzal, ami ugyancsak a teltebb hangzást szolgálja. Tesztelje a rádiót a magas hangok csökkentésével és anélkül, - a választás biztosan ízlés dolga. Ez az utolsó áramkör bíztatást ad saját kísérletek tervezésére. Itt ismét beépítettük a két nyomókapcsolót a Scan-hoz és a Reset-hez. A kísérletek során mindenesetre a hangolás sokféle módját Kedves Vevők! Ez a termék megfelel a nemzeti és az európai törvényi előírásoknak, és emiatt viseli a CE-jelölést. A rendeltetésszerű használatot a mellékelt útmutató tartalmazza. Minden másfajta használat vagy a termék megváltoztatása esetében egyedül Ön a felelős az érvényes rendszabályok betartásáért. Építse fel ezért pontosan úgy a kapcsolást, ahogyan az útmutatóban le van írva. A terméket csak ezzel az útmutatóval együtt lehet továbbadni. Az áthúzott kerekes szeméttartály jelkép azt jelenti, hogy a terméket a háztartási hulladéktól elkülönítve elektromos hulladékként kell újrahasznosításba juttatni. A helyi hatóságoktól tudhatja meg, hol található a legközelebbi ingyenes leadási hely Franzis Verlag GmbH, Richard-Reitzner-Allee 2, D Haar bei München 2013/01 Minden jog fenntartva, a fotómechanikus lejátszásé és az elektronikus médiákon történő mentésé is. Másolatok előállítása és sokszorosítása papíron, adathordozón vagy az Interneten, különösen PDF-ként csak a kiadó írásos engedélyével lehetséges, ellenkező esetben büntetőjogi következményekkel járhat. A hardver és szoftver termékmegnevezések többsége, valamint a jelen leírásban szereplő céges logók rendszerint bejegyzett termékmegjelölések, és akként kezelendők. A kiadó lényegében a gyártó írásmódját alkalmazza a termékmegnevezéseknél.
