ABLAKOK Az építészet finomságai 2013/14

Átírás

1 ABLAKOK Az építészet finomságai 2013/14

2 Európa No.1 ablakmárkája Inhalt DESIGN STÍLUSOK 6 Tippek 76 Üvegezés 76 ablakok ÁTTEKINTÉSe 10 Hang- és hőszigetelés 78 Újépítés 80 studio 12 Passzívház ablakok 82 Hőszigetelési felújítás 81 Árnyékolási és rovarvédő rendszerek 84 home 24 A VÁLLALAT 86 ambiente 52 Európa vezető ablakmárkája 86 [1 st ] window partner 87 újítások 66 HS 330 emelő-tolóajtó 66 KF 500 műanyag ablak 68 KF 410 műanyag ablak 70 Garanciák 88 Szerelés 89 Checklista ablakvásárláshoz 90 Üvegek 92 Tartozékok 94 Színek 96 Technológiák 72 Internorm gyárak (Kizárólag osztrák gyártás) Internorm képviseletek Internorm partnerek I-tec szellőztetés 72 I-tec vasalat 73 I-tec üvegezés 74 I-tec árnyékolás 75 MINŐSÉG made in Austria Designstílus Kollekció Komfort studio Kilincsek Hőszigetelés home pure soft Árnyékolás Színek Hangszigetelés Biztonság Traun/Felső-Ausztria: műanyag ablak, szigetelőüveg és alumínium termékek gyártása Sarleinsbach/Felső-Ausztria: műanyag ablak és szigetelőüveg gyártás, extrudálás Lannach/Stájerország: fa/alumínium termékek gyártása ambiente Nagyméretű elemek Vasalat 2 I 3

3 Editorial BÍZZA MAGÁT EURÓPA NO.1 ABLAKMÁRKÁJÁRA! Balról jobbra: Mag. Christian Klinger, Mag. Anette Klinger, DI (FH) Stephan Kubinger, MBA Európa vezető nemzetközi ablakmárkája vagyunk, és több mint munkatárssal dolgozunk. Eddig 20 millió ablak- és ajtóegység 100 % Made in Austria hagyta el trauni, sarleinsbach-i és lannach-i üzemeinket. Családi vállalkozásunk a műanyag ablakok születésétől fogva egészen a mai hightech és high-design innovációkig mértékadónak számít Európaszerte. 20 országban forgalmazó partnerünkkel együtt piacvezető termékminőséget és kiváló szolgáltatást garantálunk Önnek. Álmai otthonának megvalósításakor az épület külső és belső megjelenésén kívül az építészeti részletek a legfontosabbak, mint például az ablakok és az ajtók. Hiszen ki ne akarna az ízlésének és személyiségének megfelelő környezetben élni? Nálunk megtalálja a tökéletes ablak, ajtó, árnyékoló és rovarvédő megoldásokat, melyek optimálisan illeszkednek életstílusához. A három designstílus studio, home és ambiente egyediségével, sokszínűségével és kényelmével hódít, stílusosan és világosan. A 20 millió ablak- és ajtóegység világos üzenete: az Internorm a minőség, a bizalom és az innovációs képesség szinonímája. Döntsön Ön is a jobb életminőség, otthonának nagyobb biztonsága és értéknövelése mellett! Mag. Christian Klinger, Mag. Anette Klinger, DI (FH) Stephan Kubinger, MBA 4 I 5

4 studio Designstílusok Design stílusok Az architektúra meghatározó részletei A studio letisztult vonalvezetésű megjelenéssel bír. Ez az avantgárd, leegyszerűsített formavilág szakít a hagyományokkal. 12. oldaltól home pure Egy épület architektúrája a benne élő embereket tükrözi az Internorm összeköti az embert és az épületet lehetővé téve az egyedi stílus kialakítását. Az Internorm ablakok és ajtók segítségével megvalósíthatja otthonáról alkotott személyes elképzeléseit. A home pure a modern és egyenes vonalú stílust kedvelők igényeit elégíti ki. Világos, fényben úszó életteret teremt. 26. oldaltól Annak érdekében, hogy a formák, színek és alapanyagok sokaságában megtalálja az architektúrával, designnal és kényelemmel szemben támasztott igényeinek legjobban megfelelő ablakmegoldást, három Internorm designstílus közül választhat: studio, home és ambiente. A kérdés tehát a következő: MELYIK ÉPÜLETBEN ÉRZI OTTHON MAGÁT? soft A home soft szimpatikus, kellemes hatást kelt, és sokféle kialakítási lehetőséget kínál az elegánstól a játékosig. 40. oldaltól ambiente Az ambiente stílust hagyományos formavilág jellemzi, időtállóan klasszikus és elegáns. A fényűző összeállítás otthonos kényelmet teremt. 52. oldaltól 6 I 7

5 Design stílusok studio ambiente home pure home soft 8 I 9

6 Ablakok áttekintése Stílusok/ablakok Fa/alumínium Műanyag/alumínium Műanyag studio HF 200 U w 0,69 W/m 2 K-ig HV 240 U w 0,63 W/m 2 K-ig KF 400 U w 0,69 W/m 2 K-ig KV 240 U w 0,80 W/m 2 K-ig KF 400 U w 0,69 W/m 2 K-ig home pure HF 200 U w 0,70 W/m 2 K-ig HV 240 U w 0,63 W/m 2 K-ig KF 500 U w 0,69 W/m 2 K-ig KF 410 U w 0,62 W/m 2 K-ig KF 200 U w 0,81 W/m 2 K-ig KV 240 U w 0,80 W/m 2 K-ig KF 500 U w 0,69 W/m 2 K-ig KF 410 U w 0,62 W/m 2 K-ig home soft HF 300 U w 0,69 W/m 2 K-ig HV 340 U w 0,63 W/m 2 K-ig KF 410 U w 0,62 W/m 2 K-ig KV 340 U w 0,79 W/m 2 K-ig KF 410 U w 0,62 W/m 2 K-ig ambiente HF 300 U w 0,69 W/m 2 K-ig HV 340 U w 0,63 W/m 2 K-ig KF 410 U w 0,62 W/m 2 K-ig KV 340 U w 0,79 W/m 2 K-ig KF 410 U w 0,62 W/m 2 K-ig 10 I 11

7 studio studio IDEÁLIS AZ INDIVIDUALISTÁKNAK A studio ablakok letisztult formavilága és visszafogott designja tökéletesen illeszkedik az épület architektúrájába. A főként síkban futó termékek hangsúlyozzák a minimalista stílust, és teljes mértékben integrálhatók a falba, így csak az üvegfelület látható. Teret ad kreativitásának, a felületek és a színek tekintetében nagy a játéktér az egyéniség érvényesítéséhez. A studio kollekció ezt kínálja: klincsek, árnyékolók és rovarvédelem, színek és nagyméretű elemek. A fa/alumínium, műanyag/alumínium és műanyag alapanyagú studio ablakok mindegyikét megtalálja a studio Komfort résznél. Élvezze az érdekes látványt és kilátásokat a studio stílus tanulmányozása közben! 12 I 13

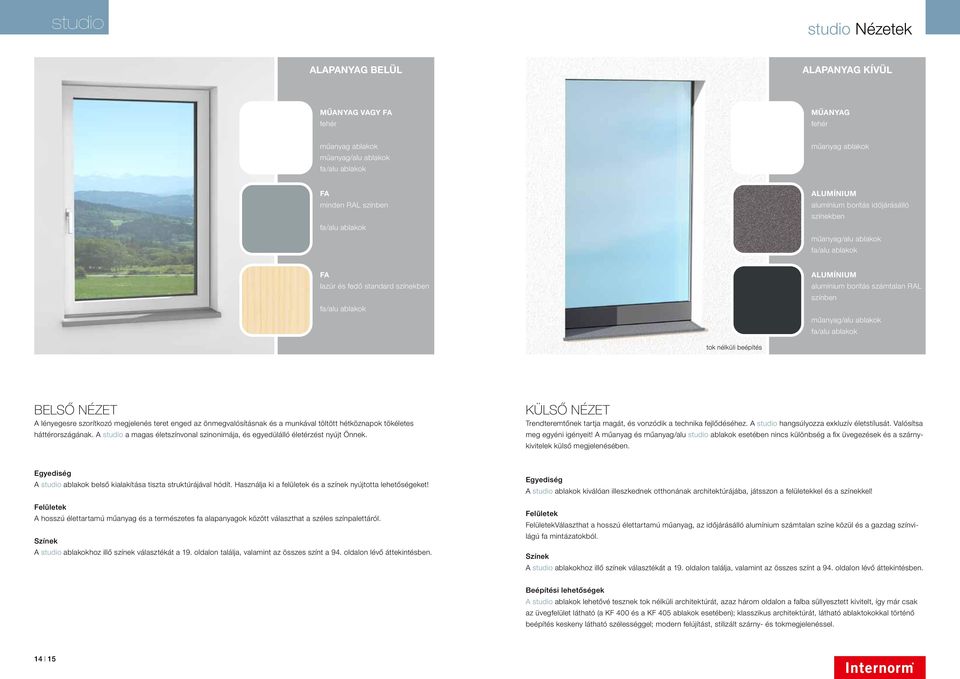

8 studio studio Nézetek ALAPANYAG BELÜL ALAPANYAG KÍVÜL műanyag vagy fa fehér műanyag fehér műanyag ablakok műanyag/alu ablakok fa/alu ablakok műanyag ablakok FA minden RAL színben fa/alu ablakok Alumínium alumínium borítás időjárásálló színekben műanyag/alu ablakok fa/alu ablakok FA lazúr és fedő standard színekben fa/alu ablakok Alumínium alumínium borítás számtalan RAL színben műanyag/alu ablakok fa/alu ablakok tok nélküli beépítés belső nézet A lényegesre szorítkozó megjelenés teret enged az önmegvalósításnak és a munkával töltött hétköznapok tökéletes háttérországának. A studio a magas életszínvonal szinonimája, és egyedülálló életérzést nyújt Önnek. Külső nézet Trendteremtőnek tartja magát, és vonzódik a technika fejlődéséhez. A studio hangsúlyozza exkluzív életstílusát. Valósítsa meg egyéni igényeit! A műanyag és műanyag/alu studio ablakok esetében nincs különbség a fix üvegezések és a szárnykivitelek külső megjelenésében. Egyediség A studio ablakok belső kialakítása tiszta struktúrájával hódít. Használja ki a felületek és a színek nyújtotta lehetőségeket! Felületek A hosszú élettartamú műanyag és a természetes fa alapanyagok között választhat a széles színpalettáról. Színek A studio ablakokhoz illő színek választékát a 19. oldalon találja, valamint az összes színt a 94. oldalon lévő áttekintésben. Egyediség A studio ablakok kiválóan illeszkednek otthonának architektúrájába, játsszon a felületekkel és a színekkel! Felületek FelületekVálaszthat a hosszú élettartamú műanyag, az időjárásálló alumínium számtalan színe közül és a gazdag színvilágú fa mintázatokból. Színek A studio ablakokhoz illő színek választékát a 19. oldalon találja, valamint az összes színt a 94. oldalon lévő áttekintésben. Beépítési lehetőségek A studio ablakok lehetővé tesznek tok nélküli architektúrát, azaz három oldalon a falba süllyesztett kivitelt, így már csak az üvegfelület látható (a KF 400 és a KF 405 ablakok esetében); klasszikus architektúrát, látható ablaktokokkal történő beépítés keskeny látható szélességgel; modern felújítást, stilizált szárny- és tokmegjelenéssel. 14 I 15

9 studio studio Komfort Alapanyag Fa/alumínium Műanyag/alumínium Műanyag HF 200 HV 240 KF 400 KV 240 KF 400 Hőszigetelés (W/m 2 K) SOLAR+ / LIGHT bevonat Uw = 0,80 / 0,73 Uw = n.v. / 0,96 Uw = 0,79 / 0,71 Uw = n.v. / 1,1 Uw = 0,79 / 0,71 Legjobb érték Uw = 0,69 Uw = 0,63 Uw = 0,69 Uw = 0,80 Uw = 0,69 Hangszigetelés (db) Biztonság RC1, RC2 RC1, RC2 WK1, WK2 WK1, WK2 WK1, WK2 Vasalat rejtett rejtett rejtett látható rejtett Méretek, mm Tok beépítési mélység Tok/szárny látható szélesség Váltószárny látható szélesség (2 szárny) Tokosztó látható szélesség (2szárny) Nyitásmódok Fix Nyíló és bukó/nyíló Bukó Tolóablakok Zárható ajtók Tolóajtók Küszöbbel ellátott ajtók Kifelé nyíló ajtók Tömítések száma Külső ütköző tömítés színe 3 fekete 3 fekete 3 schwarz 3 fekete 3 világosszürke 16 I 17

10 studio studio Kollekció Kilincsek Az Internorm a kilincsek igényes választékát kínálja, javaslatunk az alábbiakban látható. Ennél is több kellemes formájú kilincset találhat az Internorm [1 st ] window partnereknél! G80 standard kilincs lapos rozetta cikksz G80 standard kilincs cikksz G80 standard kilincs zárható cikksz Dallas kilincs cikksz Árnyékolás és rovarvédelem Az árnyékolók és a rovarvédő termékek funkcionális egységgé teszik az ablakot, és támogatják a homlokzati design érvényesülését. Kapcsolt szárnyú ablakok: Integrált és ezért védett árnyékolás, belátás elleni védelem az üveglapok között. Választható reluxa, pliszé vagy Duette Raffstore: A fény és a hő optimális szabályozása állítható lamellák segítségével, rovarvédelemmel kombinálhatóan Előtét redőnyök: Teljes egészében az ablakra szerelve, rovarvédelemmel kombinálhatóan Rovarvédelem: Fix keretes, nyíló- és tolókeretes rovarvédő háló vagy rovarvédő roló, árnyékolóval kombinálhatóan Kapcsolt szárnyú ablak Raffstore Előtét redőny Rovarvédelem Színek Külső színek M916 Belső színek HM113 HF735 EL01 EL02 HM906 HFM02 HFM03 HM716 Az alábbiakban mutatunk néhány javaslatot a studio ablakokhoz illő színek közül. A teljes színválasztékot az áttekintésben talál, a 94. oldaltól. fehér RAL1013 FI916 FI500 FI501 FI504 LA600 FI509 RAL7040 Nagyméretű elemek Modern üvegarchitektúra nagy felületű üvegezés és emelő-toló ajtók alkalmazásával, sarokmegoldások teljesen üveg kivitelben is, XL méretek 12m-es szélességig és 17 m²-es üvegfelületig. Ez a kollekció az építészeti kialakítás további finomságait mutatja, egy javaslat a studio designstílushoz. További lehetőségeket az áttekintésben talál, a 92. oldaltól. Műanyag mellékbejárati ajtó Fix üvegezés Műanyag, műanyag/alu emelő-toló ajtó Fa/alu emelő-toló ajtó 18 I 19

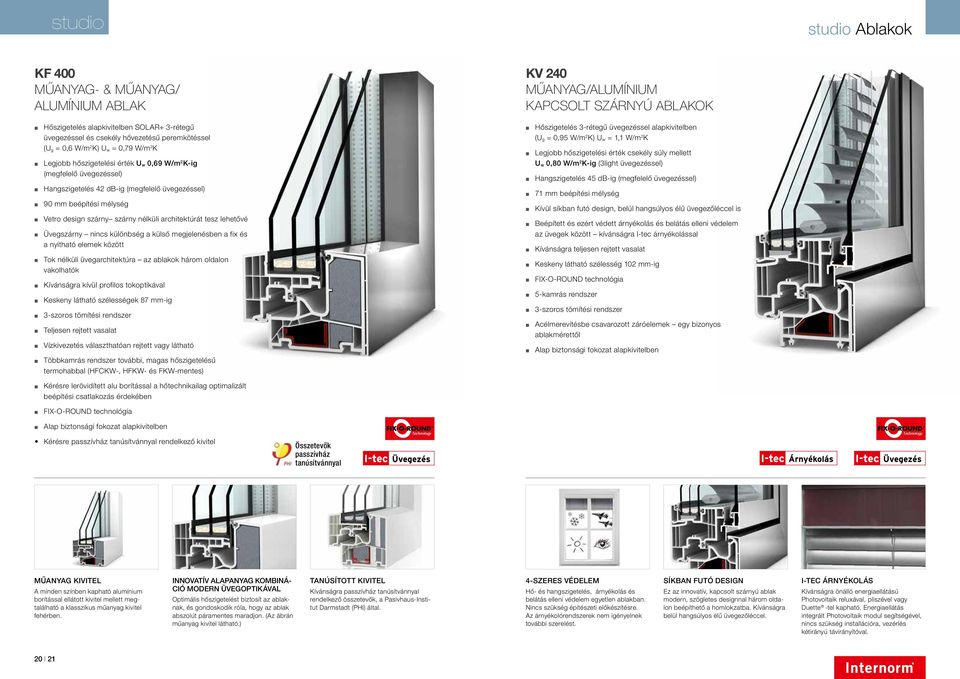

11 studio studio Ablakok KF 400 Műanyag- & Műanyag/ alumínium ablak Hőszigetelés alapkivitelben SOLAR+ 3-rétegű üvegezéssel és csekély hővezetésű peremkötéssel (U g = 0,6 W/m 2 K) U w = 0,79 W/m 2 K Legjobb hőszigetelési érték U w 0,69 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés 42 db-ig (megfelelő üvegezéssel) 90 mm beépítési mélység Vetro design szárny szárny nélküli architektúrát tesz lehetővé Üvegszárny nincs különbség a külső megjelenésben a fix és a nyitható elemek között Tok nélküli üvegarchitektúra az ablakok három oldalon vakolhatók Kívánságra kívül profilos tokoptikával Keskeny látható szélességek 87 mm-ig 3-szoros tömítési rendszer Teljesen rejtett vasalat Vízkivezetés választhatóan rejtett vagy látható Többkamrás rendszer további, magas hőszigetelésű termohabbal (HFCKW-, HFKW- és FKW-mentes) KV 240 Műanyag/alumínium kapcsolt szárnyú ablakok Hőszigetelés 3-rétegű üvegezéssel alapkivitelben (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,80 W/m 2 K-ig (3light üvegezéssel) Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 71 mm beépítési mélység Kívül síkban futó design, belül hangsúlyos élű üvegezőléccel is Beépített és ezért védett árnyékolás és belátás elleni védelem az üvegek között kívánságra I-tec árnyékolással Kívánságra teljesen rejtett vasalat Keskeny látható szélesség 102 mm-ig Fix-O-Round technológia 5-kamrás rendszer 3-szoros tömítési rendszer Acélmerevítésbe csavarozott záróelemek egy bizonyos ablakmérettől Alap biztonsági fokozat alapkivitelben Kérésre lerövidített alu borítással a hőtechnikailag optimalizált beépítési csatlakozás érdekében Fix-O-Round technológia Alap biztonsági fokozat alapkivitelben Kérésre passzívház tanúsítvánnyal rendelkező kivitel Összetevők passzívház tanúsítvánnyal Technology Technology MŰANYAG KIVITEL A minden színben kapható alumínium borítással ellátott kivitel mellett megtalálható a klasszikus műanyag kivitel fehérben. Innovatív alapanyag kombináció modern üvegoptikával Optimális hőszigetelést biztosít az ablaknak, és gondoskodik róla, hogy az ablak abszolút páramentes maradjon. (Az ábrán műanyag kivitel látható.) TANÚSÍTOTT KIVITEL Kívánságra passzívház tanúsítvánnyal rendelkező összetevők, a Pasivhaus-Institut Darmstadt (PHI) által. 4-szeres védelem Hő- és hangszigetelés, árnyékolás és belátás elleni védelem egyetlen ablakban. Nincs szükség építészeti előkészítésre. Az árnyékolórendszerek nem igényelnek további szerelést. SÍKBAN FUTÓ DESIGN Ez az innovatív, kapcsolt szárnyú ablak modern, szögletes designnal három oldalon beépíthető a homlokzatba. Kívánságra belül hangsúlyos élű üvegezőléccel. I-tec árnyékolás Kívánságra önálló energiaellátású Photovoltaik reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált Photovoltaik modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. 20 I 21

12 studio studio Ablakok HF 200 Fa/alumínium ablakok Hőszigetelés 3-rétegű SOLAR+ üvegezéssel alapkivitelben és csekély hővezetésű peremkötéssel (U g = 0,6 W/m 2 K) U w = 0,80 W/m 2 K 48 mm-es üvegezéssel is (U g = 0,5 W/m 2 K kripton nélkül) a legjobb ár-érték aránnyal Legjobb hőszigetelési érték U w 0,69 W/m 2 K -ig (megfelelő üvegezéssel) Hangszigetelés 47 db-ig 85 mm beépítési mélység Klasszikus egyenes vonalú, hangsúlyos élekkel dolgozó külső- és belső design Kiváló hőszigetelésű termohab (HFCKW-, HFKW- és FKW-mentes) Fix-O-Round technológia Teljesen rejtett vasalat Vízkivezetés választhatóan rejtett vagy látható Alap biztonsági fokozat alapkivitelben 3-szoros tömítési rendszer HV 240 Fa/alumíniumkapcsolt szárnyú ablakok Hőszigetelés 3-rétegű üvegezéssel alapkivitelben (U g = 0,90 W/m 2 K) U w = 0,96 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,63 W/m 2 K-ig (3light üvegezéssel) passzívház tanúsítvánnyal Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 85 mm beépítési mélység Modern belső design hangsúlyos élekkel ellátott szárnnyal Integrált és ezért védett árnyékolás és belátás elleni védelem az üveglapok között kérésre I-tec árnyékolással Teljesen rejtett vasalat Kiváló hőszigetelő termohab (HFCKW-, HFKW- és FKW-mentes) Kérésre 4-régetű üvegezéssel passzívház tanúsítvánnyal Fix-O-Round technológia Vízkivezetés választhatóan rejtett vagy látható 3-szoros tömítési rendszer A keret nélküli szárnynak köszönhetően könnyű és kényelmes üvegtisztítás Alap biztonsági fokozat alapkivitelben Technology Összetevők passzívház tanúsítvánnyal Technology Zseniális üvegezési rendszer A fa tokkal összeragasztott üvegeknek köszönhetően jó a statika, és a csavarodási szilárdság. SÍKBAN FUTÓ DESIGN Modern, hangsúlyos élekkel dolgozó külső és belső design. Három oldalon a homlokzatba süllyeszthető. 3-szoros tömítési rendszer Három körbefutó, megszakítás nélküli tömítési sík gondoskodik a kiváló tömítettségről. Modern üvegoptika Vonzó üvegoptikával és modern, hangsúlyos élekkel tervezett tokkal ez az innovatív kapcsolt szárnyú ablak lehetővé teszi a három oldalú beépítést a homlokzatba. Modern belső design hangsúlyos élekkel ellátott szárnnyal. Optimális sötétítés Az alumínium bevonatos duplapliszé (Duette ) további hőszigetelést és kiváló sötétítéstbiztosít (a redőnyökhöz hasonlóan). I-tec árnyékolás Kívánságra önálló energiaellátású Photovoltaik reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált Photovoltaik modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. 22 I 23

13 home home Ez a stílus szép életteret teremt, és harmonikus, kellemes légkörről gondoskodik. Olyan embereknek szól, akiknek kívánságai és ötletei nagyobb teret követelnek. Mivel mindig a legjobb otthon. A saját elképzeléseink és kívánságaink szerinti kialakított otthon mindig az egyik legfontosabb életcélunk. Az Ön életstílusát magas minőség és designtudatosság jellemzi. Az Internorm home ablakok nemcsak megfelelnek ennek az igénynek, hanem még jobb életminőséget és lakályosságot teremtenek. A home ablakok megteremtik a kapcsolatot a modern és hagyomány között: home pure home pure A home pure a modern és egyenes vonalú stílust kedvelők igényeit elégíti ki. Világos, fényben úszó tereket teremt, melyben megvalósíthatja önmagát, és egyedi életteret hozhat létre magának és családjának. home soft A home soft szimpatikus, kellemes hatást kelt, és sokféle kialakítási lehetőséget kínál az elegánstól a játékosig. Az ablakformák szinte határtalan választéka. Lehet köríves, szegmens-, kosár- vagy csúcsíves. Alkalmazhatók osztólécek számtalan kivitelben és további design elemek, mint például színek, kilincsek stb., melyek harmonikus stílust teremtenek otthonában. home soft 24 I 25

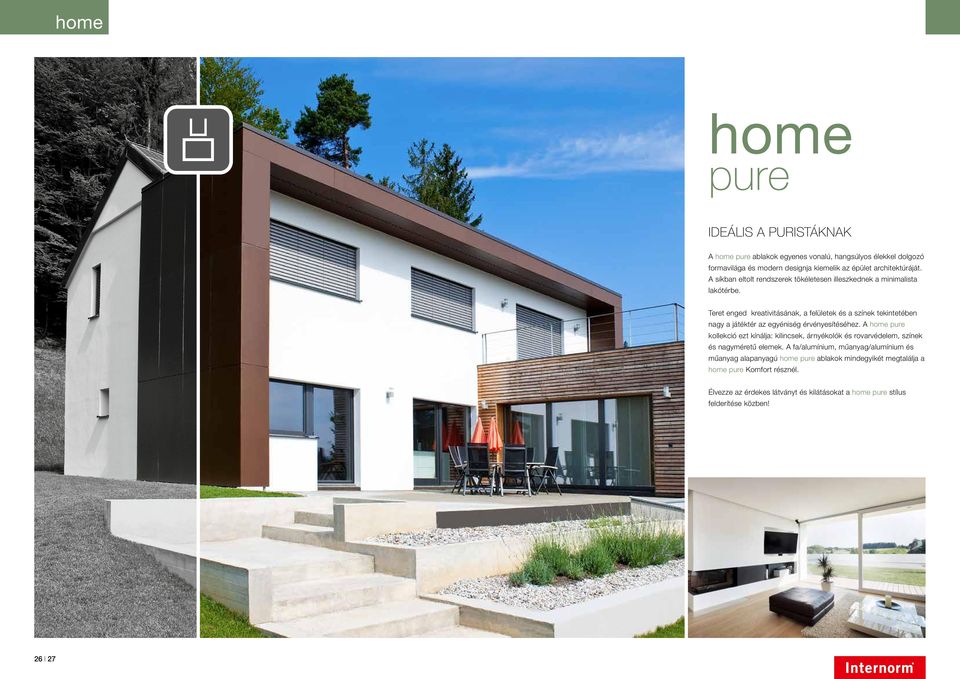

14 home home pure IDEÁLIS A PURISTÁKNAK A home pure ablakok egyenes vonalú, hangsúlyos élekkel dolgozó formavilága és modern designja kiemelik az épület architektúráját. A síkban eltolt rendszerek tökéletesen illeszkednek a minimalista lakótérbe. Teret enged kreativitásának, a felületek és a színek tekintetében nagy a játéktér az egyéniség érvényesítéséhez. A home pure kollekció ezt kínálja: kilincsek, árnyékolók és rovarvédelem, színek és nagyméretű elemek. A fa/alumínium, műanyag/alumínium és műanyag alapanyagú home pure ablakok mindegyikét megtalálja a home pure Komfort résznél. Élvezze az érdekes látványt és kilátásokat a home pure stílus felderítése közben! 26 I 27

15 home home pure Nézetek Alapanyag belül Alapanyag kívül Műanyag vagy fa fehér Műanyag fehér Műanyag ablakok Műanyag/alu ablakok Fa/alu ablakok Műanyag ablakok Fa minden RAL színben Fa/alu ablakok Alumínium borítás kiváló időjárásálló színekben Műanyag/alu ablakok Fa/alu ablakok Fa lazúr és fedő alapszínekben Fa/alu ablakok Alumínium borítás számos RAL színben Műanyag/alu ablakok Fa/alu ablakok BELSŐ nézet A home pure ablakok egyenes vonalú formavilága kielégíti a purista esztétika iránti igényeket. A home pure a magas életszínvonal szinonimája, és erősíti az egyedi életérzést. KÜLSŐ nézet A minimalista megközelítés nagy hangsúlyt fektet a kiváló életminőségre, és magas szintű stílustudatosság jellemzi. A home pure ablakok kiemelik az aktív életstílust. Elégítse ki purista igényeit! Egyediség A home pure ablakok belső megjelenése hangsúlyos élekkel kialakított struktúrájával hódít. Használja ki a felületek és a színek nyújtotta lehetőségeket! Felületek A hosszú élettartamú műanyag és a természetes fa alapanyagok között választhat a széles színpalettáról. Színek A 33. oldalon mutatunk néhány javaslatot a home pure ablakokhoz illő színek közül. A teljes színválaszték az áttekintésben található, a 94. oldaltól. Egyediség A home pure ablakok kiválóan illeszkednek otthonának architektúrájába, játsszon a felületekkel és a színekkel! Felületek Választhat a hosszú élettartamú műanyag, az időjárásálló alumínium számtalan színe közül és a gazdag színvilágú fa mintázatból. Színek A 33. oldalon mutatunk néhány javaslatot a home pure ablakokhoz illő színek közül. A teljes színválaszték az áttekintésben található, a 94. oldaltól. 28 I 29

16 home home pure Komfort Alapanyag Fa/alumínium Műanyag/alumínium Műanyag HF 200 HV 240 KF 500 KF 410 KF 200 KV 240 KF 500 KF 410 Hőszigetelés (W/m2K) SOLAR+ / LIGHT bevonat Uw = 0,81 / 0,74 Uw = n.v. / 0,97 Uw = 0,80 / 0,73 Uw = 0,79 / 0,72 Uw = 1,1 / 1,0 Uw = n.v. / 1,1 Uw = 0,80 / 0,73 Uw = 0,79 / 0,72 Legjobb érték Uw = 0,70 Uw = 0,63 Uw = 0,69 Uw = 0,62 Uw = 0,81 Uw = 0,80 Uw = 0,69 Uw = 0,62 Hangszigetelés (db) Biztonság RC1, RC2 RC1, RC2 RC2 WK1, WK2 WK1, WK2 WK1, WK2 RC2 WK1, WK2 Vasalat rejtett rejtett teljesen integrált rejtett rejtett látható teljesen integrált rejtett Méretek mm Tok beépítési mélység Látható szélesség tok/szárny Látható szélesség váltószárny (2 szárny) Látható szélesség tokosztó (2 szárny) Nyitásmódok Fix Nyíló és bukó/nyíló Bukó Tolóablakok Zárható ajtók Tolóajtók Küszöbös ajtók Kifelé nyíló ajtók Tömítések száma Külső ütköző tömítés színe 3 fekete 3 fekete 3 fekete 3 fekete 3 fekete 3 fekete 3 világosszürke 3 világosszürke 30 I 31

17 home home pure Kollekció Kilincsek Az Internorm a kilincsek igényes választékát kínálja, javaslatunk az alábbiakban látható. Ennél is több szép kilincset találhat az Internorm [1 st ] window partnereknél! G80 standard kilincs lapos rozetta Cikksz G80 standard kilincs Cikksz G80 standard kilincs zárható Cikksz G80 Secustik kilincs Cikksz (csak KF 500-hoz) Dallas kilincs Cikksz Árnyékolás és rovarvédelem Az árnyékolók és a rovarvédő termékek funkcionális egységgé teszik az ablakot, és támogatják a homlokzati design érvényesülését. Kapcsolt szárnyú ablakok: Integrált és ezért védett árnyékolás, belátás elleni védelem az üveglapok között. Választhatóan reluxa, pliszé vagy Duette Raffstore: A fény és a hő optimális szabályozása állítható lamellák segítségével, rovarvédelemmel kombinálhatóan Előtét redőnyök: Teljes egészében az ablakra szerelve, rovarvédelemmel kombinálhatóan Rovarvédelem: Fix keretes, nyíló- és tolókeretes rovarvédő háló vagy rovarvédő roló, árnyékolóval kombinálhatóan Kapcsolt szárnyú ablak Raffstore Előtét redőny Rovarvédelem Színek Külső színek M916 HM113 HF735 EL01 EL02 HM906 HFM02 HFM03 HM716 HM817 Belső színek A következőkben mutatunk néhány javaslatot a home pure ablakokhoz illő színek közül. A teljes színválaszték az áttekintésben található, a 94. oldaltól. Fehér RAL1013 FI916 FI501 FI503 FI505 FI502 LA602 RAL7040 Nagyméretű elemek Modern üvegarchitektúra nagy felületű üvegezés és emelő-toló ajtók alkalmazásával, sarokmegoldások teljesen üveg kivitelben is, XL méretek 12m-es szélességig és 17 m²-es üvegfelületig Ez a kollekció az építészeti kialakítás további finomságait mutatja, egy javaslat a home pure designstílushoz. További lehetőségeket az áttekintésben talál, a 92. oldaltól. Mellékbejárati ajtó, műanyag Fix üvegezés Emelő-toló ajtó, műanyag, műanyag/alu Emelő-toló ajtó, fa/alu 32 I 33

18 home home pure Ablakok KF 500 Műanyag- & Műanyag/ alumínium ablak Hőszigetelés alapkivitelben SOLAR+ 3-rétegű üvegezéssel és csekély hővezetésű peremkötéssel (U g = 0,6 W/m 2 K) U w = 0,80 W/m 2 K Legjobb hőszigetelési érték U w 0,69 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés 46 db-ig (megfelelő üvegezéssel) 90 mm beépítési mélység Forradalmi I-tec vasalat alapkivitelben, azaz teljesen integrált, rejtett vasalat Kívánságra I-tec szellőztetéssel Stilizált szárny profilos tok segítségével, a szárnyak kínálta előnyök teljes üvegoptikában Több beeső fény a keskeny látható szélességnek köszönhetően, 80 mm-ig 3-szoros tömítési rendszer Vízkivezetés választhatóan rejtett vagy látható Fix-O-Round technológia KF 410 Műanyag- & Műanyag/ alumínium ablak Hőszigetelés alapkivitelben SOLAR+ 3-rétegű üvegezéssel és csekély hővezetésű peremkötéssel (U g = 0,6 W/m 2 K) U w = 0,79 W/m 2 K Legjobb hőszigetelési érték U w 0,62 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 90 mm beépítési mélység 3-szoros tömítési rendszer Teljesen rejtett vasalat Vízkivezetés választhatóan rejtett vagy látható Fix-O-Round technológia Alap biztonsági fokozat alapkivitelben 5-kamrás rendszer kiváló hőszigetelő termohabbal (HFCKW-, HFKW- és FKW-mentes) Kérésre rövidebb alumínium borítással a hőtechnikailag optimalizált falcsatlakozáshoz RC2 N alapkivitelben (zárható kilincs nélkül) EN szerint Többkamrás rendszer kiegészítő, kiváló hőszigetelésű termohabbal (HFCKW-, HFKW- és FKW-mentes) Kérésre rövidebb alumínium borítással a hőtechnikailag optimalizált falcsatlakozáshoz Technology Technology Műanyag kivitel A minden színben kapható alumínium borításos kivitel mellett kapható a klasszikus műanyag kivitel fehérben. I-tec vasalat A szárny biztonságos reteszeléséről integrált csappantyúk gondoskodnak reteszelő csap helyett. Ezáltal már a vasalat alapkivitele is megfelel a RC2 N biztonsági szintnek (zárható kilincs nélkül) EN szerint, alapkivitelben bevizsgált betörés elleni védelem. I-tec szellőztetés Folyamatos frisslevegő a teljes térben az Ön kényelme érdekében. A kontrollálatlan szellőztetés energiaveszteséghez vezet. Az I-tec szellőztető hőcserélővel rendelkezik. A 86 %-os hővisszanyerés minimálisra csökkenti az energiaveszteséget Műanyag kivitel A minden színben kapható alumínium borításos kivitel mellett kapható a klasszikus műanyag kivitel fehérben. I-tec üvegezés Fix-O-Round technológia Az üvegek hézagmentes rögzítése körben a nagyobb stabilitás, hő- és hangszigetelés, betörés elleni védelem és működési biztonság érdekében. Külső tömítések A műanyag/alu kivitelnél a külső oldalon választható fekete vagy világosszürke tömítés is. 34 I 35

19 home home pure Ablakok KF 200 műanyag/alumínium ablak Hőszigetelés alapkivitelben SOLAR+ 3-rétegű üvegezéssel (U g = 0,7 W/m 2 K) U w = 0,99 W/m 2 K Legjobb hőszigetelési érték U w 0,81 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 71 mm beépítési mélység Keskeny látható szélesség 97 mm-ig 3-szoros tömítési rendszer Kívánságra teljesen rejtett vasalat Fix-O-Round technológia Látható vízkivezetés WK1 és WK2 bevizsgált biztonsági fokozat (kérésre) Alapkivitelben alap biztonsági fokozat 5-kamrás rendszer Acélmerevítésbe csavarozott záróelemek egy bizonyos ablakmérettől Kérésre rövidebb alumínium borítással a hőtechnikailag optimalizált falcsatlakozáshoz KV 240 Műanyag/alumínium kapcsolt szárnyú ablak Hőszigetelés 3-rétegű üvegezéssel alapkivitelben (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,80 W/m 2 K-ig (3light üvegezéssel) Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 71 mm beépítési mélység Kívül síkban futó design, belül hangsúlyos élű üvegezőléccel is Beépített és ezért védett árnyékolás és belátás elleni védelem az üvegek között Keskeny látható szélesség 102 mm-ig 3-szoros tömítési rendszer Kívánságra teljesen rejtett vasalat Fix-O-Round technológia 5-kamrás rendszer Acélmerevítésbe csavarozott záróelemek egy bizonyos ablakmérettől Technology Technology 3-szoros tömítési rendszer Három, körbefutó, megszakítás néküli tömítési sík gondoskodik a kiváló tömítettségről. Modern belső design Kívánságra belül hangsúlyos élű üvegezőléccel 44 mm-es üvegvastagságnál. szögletes Design kívül Ez a szögletes kivitelű design kizárólag alu borítással kapható. 4-szeres védelem Hő- és hangszigetelés, árnyékolás és belátás elleni védelem egyetlen ablakban. Nincs szükség építészeti előkészítésre. Az árnyékolórendszerek nem igényelnek további szerelést. síkban futó design Ez az innovatív, kapcsolt szárnyú ablak modern, szögletes designnal három oldalon beépíthető a homlokzatba. Kívánságra belül hangsúlyos élű üvegezőléccel. I-tec árnyékolás Kívánságra önálló energiaellátású Photovoltaik reluxával, pliszével vagy duette -tel kapható. Energiaellátás integrált Photovoltaik modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. 36 I 37

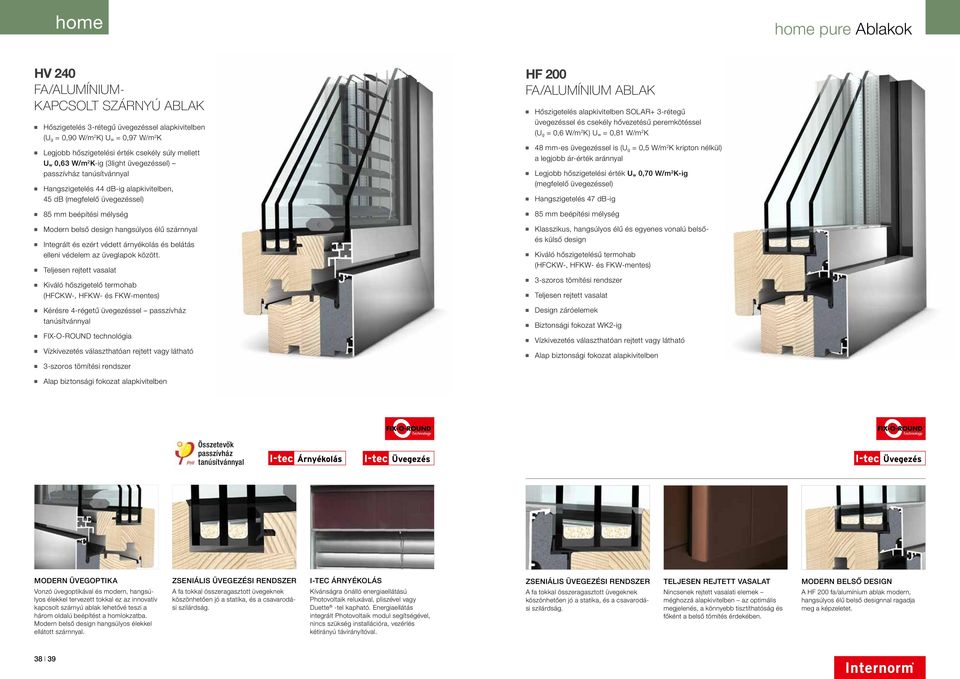

20 home home pure Ablakok HV 240 Fa/alumíniumkapcsolt szárnyú ablak Hőszigetelés 3-rétegű üvegezéssel alapkivitelben (U g = 0,90 W/m 2 K) U w = 0,97 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,63 W/m 2 K-ig (3light üvegezéssel) passzívház tanúsítvánnyal Hangszigetelés 44 db-ig alapkivitelben, 45 db (megfelelő üvegezéssel) 85 mm beépítési mélység Modern belső design hangsúlyos élű szárnnyal Integrált és ezért védett árnyékolás és belátás elleni védelem az üveglapok között. Teljesen rejtett vasalat Kiváló hőszigetelő termohab (HFCKW-, HFKW- és FKW-mentes) Kérésre 4-régetű üvegezéssel passzívház tanúsítvánnyal Fix-O-Round technológia Vízkivezetés választhatóan rejtett vagy látható 3-szoros tömítési rendszer HF 200 Fa/alumínium ablak Hőszigetelés alapkivitelben SOLAR+ 3-rétegű üvegezéssel és csekély hővezetésű peremkötéssel (U g = 0,6 W/m 2 K) U w = 0,81 W/m 2 K 48 mm-es üvegezéssel is (U g = 0,5 W/m 2 K kripton nélkül) a legjobb ár-érték aránnyal Legjobb hőszigetelési érték U w 0,70 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés 47 db-ig 85 mm beépítési mélység Klasszikus, hangsúlyos élű és egyenes vonalú belsőés külső design Kiváló hőszigetelésű termohab (HFCKW-, HFKW- és FKW-mentes) 3-szoros tömítési rendszer Teljesen rejtett vasalat Design záróelemek Biztonsági fokozat WK2-ig Vízkivezetés választhatóan rejtett vagy látható Alap biztonsági fokozat alapkivitelben Alap biztonsági fokozat alapkivitelben Technology Technology Összetevők passzívház tanúsítvánnyal Modern üvegoptika Vonzó üvegoptikával és modern, hangsúlyos élekkel tervezett tokkal ez az innovatív kapcsolt szárnyú ablak lehetővé teszi a három oldalú beépítést a homlokzatba. Modern belső design hangsúlyos élekkel ellátott szárnnyal. Zseniális üvegezési rendszer A fa tokkal összeragasztott üvegeknek köszönhetően jó a statika, és a csavarodási szilárdság. I-tec árnyékolás Kívánságra önálló energiaellátású Photovoltaik reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált Photovoltaik modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. Zseniális üvegezési rendszer A fa tokkal összeragasztott üvegeknek köszönhetően jó a statika, és a csavarodási szilárdság. Teljesen rejtett vasalat Nincsenek rejtett vasalati elemek méghozzá alapkivitelben az optimális megjelenés, a könnyebb tisztíthatóság és főként a belső tömítés érdekében. Modern belső design A HF 200 fa/alumínium ablak modern, hangsúlyos élű belső designnal ragadja meg a képzeletet. 38 I 39

21 home home soft IDEÁLIS AZ IGÉNYESEKNEK A harmonikus formavilág és a home soft ablakok softline designja meghatározza az épület architektúráját. A lekerekített Internorm ablakrendszerek optimálisan illeszkednek lakóterébe. Teret ad a kreativitásának, a felületek és a színek tekintetében nagy a játéktér az egyéniség érvényesítéséhez. A home soft kollekció ezt kínálja: kilincsek, árnyékolók és rovarvédelem, színek és nagyméretű elemek. A fa/alumínium, műanyag/alumínium és műanyag alapanyagú home soft ablakok mindegyikét megtalálja a home soft Komfort résznél. Élvezze a home soft stílus látványát és kilátásait! 40 I 41

22 home home soft Nézetek Alapanyag belül Alapanyag kívül Műanyag vagy fa Fehér Műanyag fehér Műanyag ablakok Műanyag/alu ablakok Fa/alu ablakok Műanyag ablakok műanyag dekor Dekorfóliák a műanyag felületeken különböző színekben Műanyag ablakok Műanyag/alu ablakok Alumínium Borítás számos színben Műanyag/alu ablakok Fa/alu ablakok Fa minden RAL színben, lazúr és fedő standard színben Alumínium Borítás strukturált fadekor színekben Fa/alu ablakok Műanyag/alu ablakok Fa/alu ablakok BELSŐ nézet A home soft ablakok lekerekített formavilága kielégíti a harmónia és a kedélyesség iránti vágyat. A home soft a magas életszínvonal szinonimája, és szabad teret enged kreatív képességeinek. KÜLSŐ nézet A legfontosabb szempont a jó életminőség és a kellemes, barátságos otthon. Teremtsen harmonikus, kedélyes légkört otthonában a home soft ablakokkal! Egyediség A home soft ablakok belső megjelenése lekerekített struktúrájával hódít. Használja ki a felületek, az osztólécek és a színek nyújtotta lehetőségeket! Egyediség A home soft ablakok kiválóan illeszkednek otthonának architektúrájába, játsszon a felületekkel, az osztólécekkel és a színekkel! Felületek A hosszú élettartamú műanyag, a dekorfóliás műanyag felületek, valamint a természetes fa alapanyagok között választhat a széles színpalettáról. Felületek Választhat a hosszú élettartamú műanyag, az időjárásálló alumínium számtalan színei közül és a gazdag színvilágú fa mintázatból. Osztólécek Válasszon az osztólécek széles választékából: ragasztott és integrált osztólécek különféle szélességben. Osztólécek Válasszon az osztólécek széles választékából: ragasztott és üvegközti osztólécek különféle szélességben. Színek A home soft ablakokhoz illő színeket a 47. oldalon találja. A teljes színválaszték az áttekintésben található, a 94. oldalon. Színek A home soft ablakokhoz illő színeket a 47. oldalon találja. A teljes színválaszték az áttekintésben található, a 94. oldalon. 42 I 43

23 home home soft Komfort Alapanyag Fa/alumínium Műanyag/alumínium Műanyag HF 300 HV 340 KF 410 KV 340 KF 410 Hőszigetelés (W/m2K) SOLAR+ / LIGHT bevonat Uw = 0,86 / 0,79 Uw = n.v. / 0,99 Uw = 0,79 / 0,72 Uw = n.v. / 1,1 Uw = 0,79 / 0,72 Legjobb érték Uw = 0,69 Uw = 0,63 Uw = 0,62 Uw = 0,79 Uw = 0,62 Hangszigetelés (db) Biztonság RC1, RC2 RC1, RC2 WK1, WK2 WK1, WK2 WK1, WK2 Vasalat rejtett rejtett rejtett rejtett rejtett Méretek mm Tok beépítési mélység Látható szélesség tok/szárny , Látható szélesség váltószárny (2 szárny) Látható szélesség tokosztó (2 szárny) Nyitásmódok Fix Nyíló és bukó/nyíló Bukó Tolóablakok Zárható ajtók Tolóajtók Küszöbös ajtók Kifelé nyíló ajtók Tömítések száma Külső ütköző tömítés színe 3 fekete 3 fekete 3 fekete 3 fekete 3 világosszürke Osztólécek (ragasztott és integrált osztólécek különböző szélességben) 44 I 45

24 home home soft Kollekció Kilincsek Az Internorm a kilincsek igényes választékát kínálja, javaslatunk az alábbiakban látható. Ennél is több szép kilincset találhat az Internorm [1 st ] window partnereknél! Standard kilincs Alu natúr Cikksz Acél díszkillincs Cikksz Athinai díszkilincs króm/nemesacél matt Cikksz Bruxelles díszkilincs Króm szatinált Cikksz Árnyékolás és rovarvédelem Az árnyékolók és a rovarvédő termékek funkcionális egységgé teszik az ablakot, és támogatják a homlokzati design érvényesülését. Kapcsolt szárnyú ablakok: Integrált és ezért védett árnyékolás, belátás elleni védelem az üveglapok között. Választhatóan reluxa, pliszé vagy Duette Előtét raffstore: A fény és a hő optimális szabályozása állítható lamellák segítségével, rovarvédelemmel kombinálhatóan Előtét és minitokos redőnyök: Teljes egészében az ablakra szerelve, rovarvédelemmel kombinálhatóan Rovarvédelem: Fix keretes, nyíló- és tolókeretes rovarvédő háló vagy rovarvédő roló, árnyékolóval kombinálhatóan Kapcsolt szárnyú ablak Raffstore Előtét redőny Rovarvédelem Színek Külső színek M916 HF735 HFM02 HM304 HM605 HM803 HDH14 HDS03 HDS07 HFM21 Belső színek Az alábbiakban mutatunk néhány javaslatot a home soft ablakokhoz illő színek közül. A teljes színválaszték az áttekintésben található, a 94. oldaltól Fehér FI916 FI501 FI502 LA600 LA601 FI506 FI508 Oregon dekor Arany tölgy Nagyméretű elemek Modern üvegarchitektúra nagy felületű üvegezés és emelő-toló ajtók alkalmazásával, sarokmegoldások teljesen üveg kivitelben is, XL méretek 12m-es szélességig és 17 m²-es üvegfelületig. Mellékbejárati ajtó, műanyag Emelő-toló ajtó, műanyag, műanyag/alu Tolóajtó, műanyag, műanyag/alu Emelő-toló ajtó, fa/alu Ez a kollekció az építészeti kialakítás további finomságait mutatja, egy javaslat a home soft designstílushoz. További lehetőségeket az áttekintésben talál, a 92. oldaltól. 46 I 47

25 home home soft Ablakok KF 410 Műanyag- & Műanyag/ alumínium ablak Hőszigetelés alapkivitelben SOLAR+ 3-rétegű üvegezéssel és csekély hővezetésű peremkötéssel (U g = 0,6 W/m 2 K) U w = 0,79 W/m 2 K Legjobb hőszigetelési érték U w 0,62 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 90 mm beépítési mélység 3-szoros tömítési rendszer Teljesen rejtett vasalat Vízkivezetés választhatóan rejtett vagy látható Fix-O-Round technológia Bevizsgált WK1 és WK2 biztonsági fokozat (kérésre) Alap biztonsági fokozat alapkivitelben 5-kamrás rendszer kiváló hőszigetelő termohabbal (HFCKW-, HFKW- és FKW-mentes) Kérésre rövidebb alumínium borítással a hőtechnikailag optimalizált falcsatlakozáshoz KV 340 Műanyag- és műanyag/ alumínium kapcsolt szárnyú ablak Hőszigetelés 3-rétegű üvegezéssel alapkivitelben (U g = 0,95 W/m 2 K) U w = 1,1 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,79 W/m 2 K-ig (3light üvegezéssel) Hangszigetelés 45 db-ig (megfelelő üvegezéssel) 83 mm beépítési mélység Keskeny látható szélesség 91,5 mm-ig Beépített és ezért védett árnyékolás és belátás elleni védelem az üvegek között Kívánságra I-tec árnyékolással 3-szoros tömítési rendszer Teljesen rejtett vasalat Fix-O-Round technológia Vízkivezetés választhatóan rejtett vagy látható 5-kamrás rendszer Acélba csavarozott záróelemek egy bizonyos ablakmérettől Auf Wunsch passivhaus-zertifizierte Ausführung Technology Technology Összetevők passzívház tanúsítvánnyal Műanyag kivitel A minden színben kapható alumínium borításos kivitel mellett kapható a klasszikus műanyag kivitel fehérben. I-tec üvegezés Fix-O-Round technológia Az üvegek hézagmentes rögzítése körben a nagyobb stabilitás, hő- és hangszigetelés, betörés elleni védelem és működési biztonság érdekében. Világosszürke tömítések A műanyag kivitel tömítései alapkivitelben világosszürkék. I-tec üvegezés Fix-O-Round technológia Az üvegek hézagmentes rögzítése körben a nagyobb stabilitás, hő- és hangszigetelés, betörés elleni védelem és működési biztonság érdekében. 4-szeres védelem Hő- és hangszigetelés, árnyékolás és belátás elleni védelem egyetlen ablakban. Nincs szükség építészeti előkészítésre. Az árnyékolórendszerek nem igényelnek további szerelést. I-tec árnyékolás Kívánságra önálló energiaellátású Photovoltaik reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált Photovoltaik modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. 48 I 49

26 home home soft Ablakok HF 300 Fa/alumínium ablakok SOLAR+ 3-rétegű üvegezés alapkivitelben az optimális energiahatékonyság érdekében Hőszigetelés 3-rétegű üvegezéssel alapkivitelben SOLAR+ (U g = 0,7 W/m 2 K) U w = 0,86 W/m 2 K 48 mm-es üvegezéssel is (U g = 0,5 W/m 2 K kripton nélkül) a legjobb ár-érték aránnyal Legjobb hőszigetelési érték U w 0,69 W/m 2 K -ig (megfelelő üvegezéssel) Hangszigetelés 46 db-ig 93 mm beépítési mélység Kiváló hőszigetelésű termohab, (HFCKW-, HFKW- és FKW-mentes) Teljesen rejtett vasalat Biztonsági fokozat RC2-ig Alap biztonsági fokozat alapkivitelben Vízkivezetés választhatóan rejtett vagy látható Fix-O-Round technológia 3-szoros tömítési rendszer Termohabbal kiegészítve a Pasivhaus-Institut Darmstadt által kiadott passzívház tanúsítvánnyal rendelkező összetevőkkel is kapható HV 340 fa/alumínium kapcsolt szárnyú ablak Hőszigetelés 3-rétegű üvegezéssel alapkivitelben (U g = 0,95 W/m 2 K) U w = 0,99 W/m 2 K Legjobb hőszigetelési érték csekély súly mellett U w 0,63 W/m 2 K-ig (3light üvegezéssel) Hangszigetelés 44 db-ig alapkivitelben, 45 db (megfelelő üvegezéssel) 93 mm beépítési mélység Az üvegek közé történő beépítésnek köszönhetően (reluxa, pliszé vagy Duette ) védelem a sérülések és az időjárás ellen, zajtalan működés, napenergia által táplált, motorikus működtetés is lehetséges Kívánságra I-tec árnyékolással Teljesen rejtett vasalat Kiváló hőszigetelésű termohab (HFCKW-, HFKW- és FKW-mentes) Vízkivezetés választhatóan rejtett vagy látható Fix-O-Round technológia 3-szoros tömítési rendszer 3-rétegű szigetelőüveggel előtét üveggel kombinálva passzívház tanúsított összetevőként is kapható Technology Technology Összetevők passzívház tanúsítvánnyal Összetevők passzívház tanúsítvánnyal 10 izoterma +20 C 0 izoterma 10 C 10 C 0 C +5 C +10 C +15 C +20 C Optimális izoterma görbe A jó hőszígetelő termohab gondoskodik a kiváló hőszigetelésről és az optimális izoterma görbéről. Az ablak abszolút páramentes marad. tökéletes üvegvastagságok A HF 300 esetében igény szerint mm üvegvastagságok választhatók. A stílusba illő belső design A fa tokkal összeragasztott üvegezőléc lekerekített, így tökéletesen illik a bevált softline designba. Softline Design Tökéletes harmónia és esztétikum minden látható él lekerekítésével. Ez a jól bevált, visszafogott profildesign bárhova beilleszthető. passzívház tanúsítvánnyal rendelkező összetevők A HV 340 kapható a Pasivhaus-Institut Darmstadt (PHI) által tanúsított kivitelben is. I-tec árnyékolás Kívánságra önálló energiaellátású Photovoltaik reluxával, pliszével vagy Duette -tel kapható. Energiaellátás integrált Photovoltaik modul segítségével, nincs szükség installációra, vezérlés kétirányú távirányítóval. 50 I 51

27 ambiente ambiente IDEÁLIS A TRADICIONÁLIS ÉPÜLE- TEKHEZ Az ambiente ablakok klasszikus formavilága és tradicionális designja meghatározza az épület architektúráját. Az elismert Internorm ablakrendszerek kiemelik otthonának különleges karakterét. Teret ad kreativitásának, a felületek és a színek tekintetében nagy a játéktér az egyéniség érvényesítéséhez. Az ambiente kollekció is ezt kínálja: kilincsek, árnyékolók és rovarvédelem, színek és nagyméretű elemek. A fa/alumínium, műanyag/alumínium és műanyag alapanyagú ambiente ablakok mindegyikét megtalál az ambiente Komfort részben. Élvezze a látványt és a kilátásokat az ambiente stílus tanulmányozása közben! 52 I 53

28 ambiente ambiente Nézetek Alapanyag belül Alapanyag kívül Műanyag vagy fa Fehér Műanyag fehér Műanyag ablakok Műanyag/alu ablakok Fa/alu ablakok Műanyag ablakok Műanyag dekor Dekorfóliák műanyag felületekre különféle színekben Műanyag ablakok Műanyag/alu ablakok Aluminium Borítás számos színben Műanyag/alu ablakok Fa/alu ablakok Fa lazúr és fedő alapszínekben Fa/alu ablakok Aluminium Borítás strukturált fadekor színekben Műanyag/alu ablakok Fa/alu ablakok BELSŐ nézet Az ambiente ablakok klasszikus formavilága exkluzív, ízléses hatást kelt. Az Internorm ambiente ablakok a magas életszínvonalat jelképezik, és sokrétű kialakítási lehetőségeket nyújtanak. KÜLSŐ nézet A legfontosabb szempont a jó életminőség és az exkluzív, elegáns otthon. Az ambiente ablakok a jugendstil és a klasszicizmus formavilágát követik, a tradicionális, klasszikus házaktól az elegáns kúriákig. Egyediség Az ambiente ablakok belső megjelenése tradicionális formavilágával hódít. Használja ki a felületek, az osztólécek és a színek nyújtotta lehetőségeket! Egyediség Az ambiente ablakok kiválóan illeszkednek otthonának architektúrájába, használja ki osztólécek és a színek kínálta lehetőségeket! Felületek A hosszú élettartamú műanyag, a dekorfóliás műanyag felületek, valamint a természetes fa alapanyagok között választhat a széles színpalettáról. Felületek Választhat a hosszú élettartamú műanyag, az időjárásálló alumínium számtalan színei közül és a gazdag színvilágú fa mintázatból. Osztólécek Válasszon az osztólécek széles választékából: ragasztott és integrált osztólécek különféle szélességben, valamint arany és ólom osztólécek. Osztólécek Válasszon az osztólécek széles választékából: ragasztott és integrált osztólécek különféle szélességben, valamint arany és ólom osztólécek. Színek Az ambiente ablakokhoz illő színválasztékot az 59. oldalon találja. A teljes színválaszték az áttekintésben található, a 94. oldalon. Színek Az ambiente ablakokhoz illő színválasztékot az 59. oldalon találja. A teljes színválaszték az áttekintésben található, a 94. oldalon. 54 I 55

29 ambiente ambiente Komfort Alapanyag Fa/alumínium Műanyag/alumínium Műanyag HF 300 HV 340 KF 410 KV 340 KF 410 Hőszigetelés (W/m2K) SOLAR+ / LIGHT bevonat Uw = 0,86 / 0,79 Uw = n.v. / 0,99 Uw = 0,79 / 0,72 Uw = n.v. / 1,1 Uw = 0,79 / 0,72 Legjobb érték Uw = 0,69 Uw = 0,63 Uw = 0,62 Uw = 0,79 Uw = 0,62 Hangszigetelés (db) Biztonság RC1, RC2 RC1, RC2 WK1, WK2 WK1, WK2 WK1, WK2 Vasalat rejtett rejtett rejtett rejtett rejtett Méretek mm Tok beépítési mélység Látható szélesség tok/szárny , Látható szélesség váltószárny (2 szárny) Látható szélesség tokosztó (2 szárny) Nyitásmódok Fix Nyíló és bukó/nyíló Bukó Tolóablakok Zárható ajtók Tolóajtók Küszöbös ajtók Kifelé nyíló ajtók Tömítések száma Külső ütköző tömítés színe 3 fekete 3 fekete 3 fekete 3 fekete 3 világosszürke Osztólécek (ragasztott és integrált osztólécek különféle szélességekben, valamint arany és ólom osztólécek) 56 I 57

30 ambiente ambiente Kollekció Kilincsek Az Internorm a kilincsek igényes választékát kínálja, javaslatunk az alábbiakban látható. Ennél is több szép kilincset találhat az Internorm [1 st ] window partnereknél! Standard kilincs Alu natúr Cikksz Acél díszkilincs Cikksz Athinai díszkilincs Króm/nemesacél, matt Cikksz Bruxelles díszkilincs Króm, szatinált Cikksz díszkilincs Csiszolt réz Cikksz Athinai díszkilincs Csiszolt réz Cikksz Atlanta díszkilincs Csiszolt réz Cikksz Árnyékolás és rovarvédelem Az árnyékolók és a rovarvédő termékek funkcionális egységgé teszik az ablakot, és támogatják a homlokzati design érvényesülését. Kapcsolt szárnyú ablakok: Integrált és ezért védett árnyékolás, belátás elleni védelem az üveglapok között. Választhatóan reluxa, pliszé vagy Duette Előtét és minitokos redőnyök: Teljes egészében az ablakra szerelve, rovarvédelemmel kombinálhatóan Rovarvédelem: Fix keretes, nyíló- és tolókeretes rovarvédő háló vagy rovarvédő roló, árnyékolóval kombinálhatóan Zsalugáterek: Alumíniumból, számos kialakítási lehetőséggel, rovarvédelemmel kombinálhatóan Kapcsolt szárnyú ablak Előtét redőny Előtét redőny Zsalugáter Színek Külső színek M916 Belső színek HM304 HM605 HM817 HM768 HDH13 HDS01 HDS04 HDS08 DM01 Az alábbiakban mutatunk néhány javaslatot az ambiente ablakokhoz illő színek közül. A teljes színválaszték az áttekintésben található, a 94. oldaltól Fehér Nemes fehér FI916 FI501 FI503 LA600 FI507 LA602 FI509 Arany tölgy Nagyméretű elemek Modern üvegarchitektúra nagy felületű üvegezés és emelő-toló ajtók alkalmazásával, sarokmegoldások teljesen üveg kivitelben is, XL méretek 12m-es szélességig és 17 m²-es üvegfelületig. Mellékbejárati ajtó, műanyag Emelő-toló ajtó, műanyag, műanyag/alu Harmonika tolóajtó, műanyag, műanyag/ alu Emelő-toló ajtó, fa/alu Ez a kollekció az építészeti kialakítás további finomságait mutatja, egy javaslat az ambiente designstílushoz. További lehetőségeket az áttekintésben talál, a 92. oldaltól. 58 I 59
