1 Intermec EasyCoder PM4i nyomtató programozásának alapjai Intermec Fingerprint v8.00 nyelven

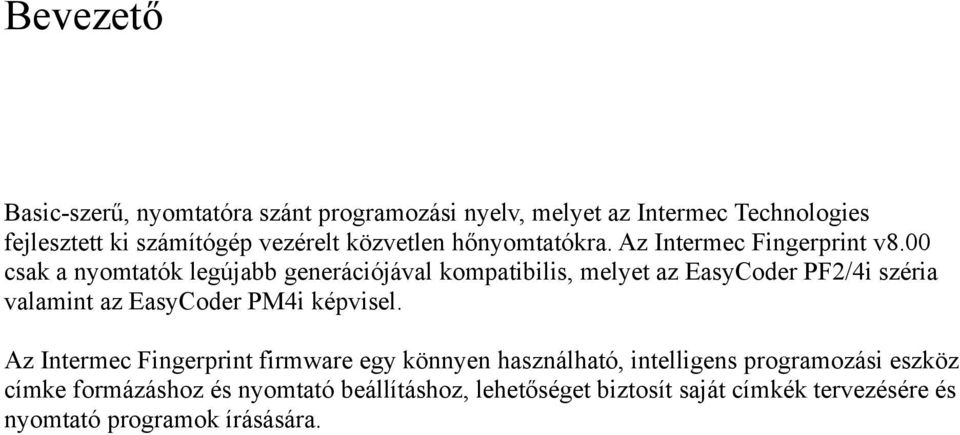

2 Bevezető Basic-szerű, nyomtatóra szánt programozási nyelv, melyet az Intermec Technologies fejlesztett ki számítógép vezérelt közvetlen hőnyomtatókra. Az Intermec Fingerprint v8.00 csak a nyomtatók legújabb generációjával kompatibilis, melyet az EasyCoder PF2/4i széria valamint az EasyCoder PM4i képvisel. Az Intermec Fingerprint firmware egy könnyen használható, intelligens programozási eszköz címke formázáshoz és nyomtató beállításhoz, lehetőséget biztosít saját címkék tervezésére és nyomtató programok írásására.

3 A nyomtató csatlakoztatása a számítógéphez Az Intermec Fingerprint firmware a nyomtató alaplapjába integrált Flash SIMM-ben (Single In-Line Memory Module) van tárolva. Nincs szükség hajlékony lemezre vagy operációs rendszerre, mint a MS-DOS vagy a UNIX. A nyomtatónak csak áramellátásra van szüksége. Habár a nyomtató különálló egységként is képes működni, csatlakoztatni kell olyan eszközhöz, ami ASCII kódolással tudja küldeni az adatokat. Ez bármi lehet egy teljesen egyszerű termináltól a bonyolult számítógép rendszerig. A nyomató programozásához szükség van egy számítógépre monitorral és egy alfanumerikus billentyűzetre, ami kétirányú soros kommunikációt biztosít RS-232-vel. Használjunk szövegszerkesztőt a programírásra és egy terminal programot a nyomtatóval való kommunikálásra. A programozáshoz ajánlott a uart1: soros port használata. Ez alapértelmezetten a RS-232-re van beállítva. HyperTerminal beállítása: COM1 Bit/másodperc 9600 Adatbitek 8 Paritás Nincs Stopbitek 1 Átvitelvezérlés Nincs

4 Egyszerű címke készítése Minimális címke méretek: Hosszúság: Szélesség: 70 mm (2.75 inch) 58.4 mm (2.30 inch) A sor számát és az azt követő utasítást sima szóközzel választjuk el. Minden sort az ENTER leütésével zárunk le. A megírt programot másoljuk a kommunikációs programba. A nyomtató nem hajtja végre a programot mindaddig, amíg nincs utasítás + ENTER leütés utána. Doboz nyomtatása a címkére: NEW 10 PRPOS 10, PRBOX 430, 340, PRINTFEED 300 END A doboz az x = 10, y = 10 pontban lesz, 430 pont magas, 340 pont széles, 15 pontos vonalvastagságú. Kép nyomtatása: Hozzáadjuk a GLOBE.1 képet miután a koordinátákat x=30, y=30-ra állítottuk. 30 PRPOS 30, PRIMAGE GLOBE.1 Vonalkód nyomtatása: Vonalkód nyomtatása előtt ki kell választani a vonalkód típusát. Nevében nem lehet szóköz. 50 PRPOS 75, BARTYPE CODE39 70 PRBAR ABC

5 Vonalkód-szöveg nyomtatása: Ahhoz, hogy a vonalkód alá szöveget nyomtathassunk a következő sorokat kell a kódhoz hozzáadni: 1 BARFONT ON 2 BARFONT Swiss 721 BT, 6 Szöveg nyomtatása: 80 PRPOS 25, FONT Swiss 721 TB, PRTXT Első címke A program összes sorának listázása a LIST utasítással történik. Egy adott programsor megváltoztatása úgy történik, hogy újraírjuk azt ugyanazzal a sorszámmal. Program mentése: SAVE LABEL1 A program az aktuális könyvtárban kerül mentésre (alapértelmezetten /c ) LABEL1.PRG néven. SAVE "card1:program1.txt" A program nyomtató memóriakártya olvasójába helyezett CompactFlash kártyán kerül mentésre PROGRAM1.TXT néven.

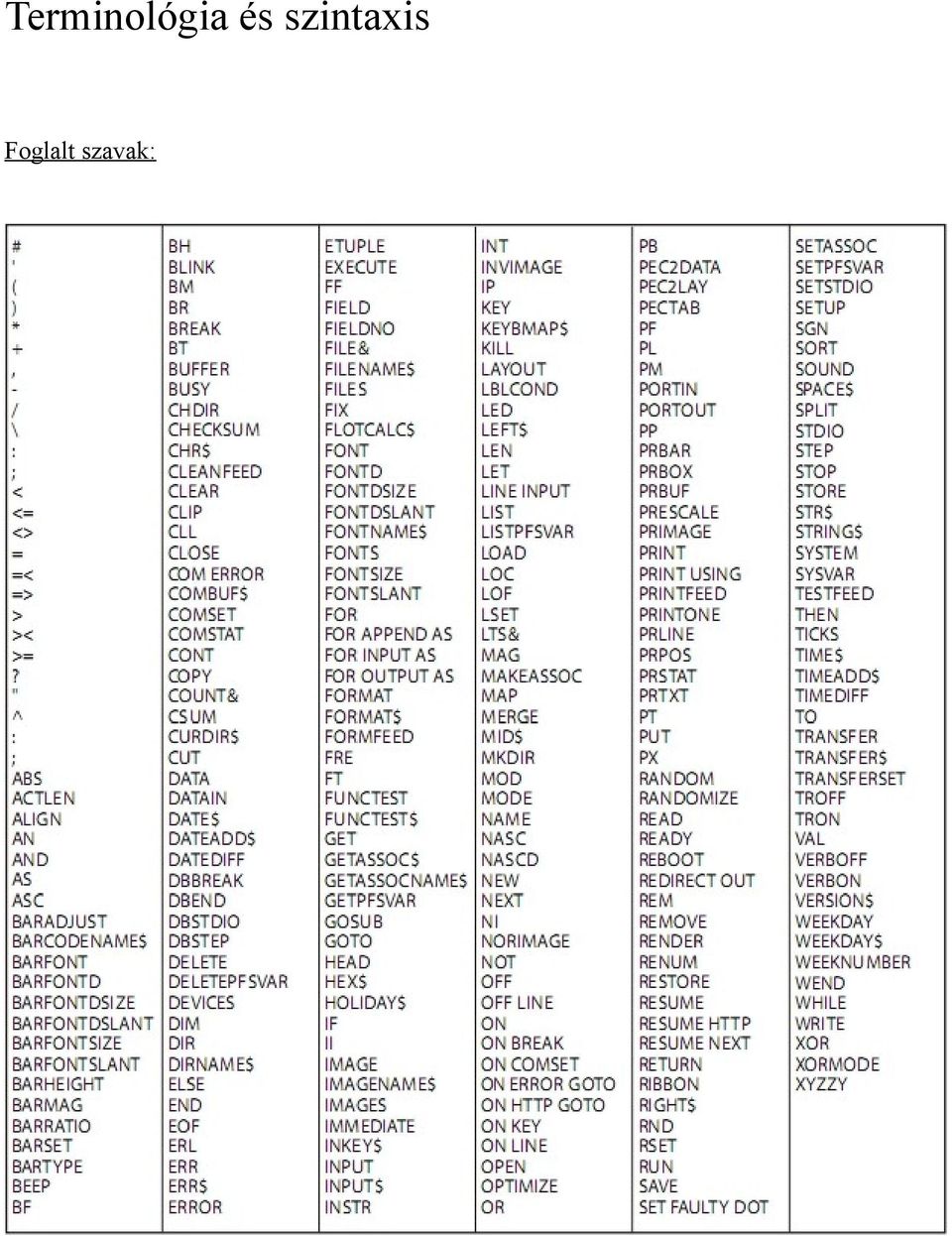

6 Terminológia és szintaxis Foglalt szavak:

7 Változók: A változóknak 2 fő típusa van: String változó Maximális méret 64 kbyte. A változó neve után $ jelet kell kiírni. A$ = INTERMEC A$= INTERMEC B$ = TIME$ LET C$ = DATE$ Numerikus változó Maximális érték A változó neve után % jelet kell kiírni. A% = 150 B% = DATEDIFF( , ) LET C% = 2^2 A változó neve tartalmazhat betűket, számokat és tizedesvesszőt. Az első karakter mindig betű kell, hogy legyen. Operátorok: Az operátoroknak 3 fő típusa van: aritmetikai, relációs és logikai. Aritmetikai operátorok: összeadás + kivonás - szorzás * osztás (egész) / maradék képzés MOD hatványozás ^ Relációs operátorok: kisebb mint < kisebb vagy egyenlő <= nem egyenlő <> egyenlő (összehasonlító és értékadó is egyben) = nagyobb mint > nagyobb vagy egyenlő >=

8 A relációs operátorok visszatérési értékei: -1, ha a reláció értéke TRUE 0, ha a reláció értéke FALSE A következő szabályokat alkalmazzuk: Logikai operátorok: Az aritmetikai operátorokat kiértékelése a logikai operátorok kiértékelése előtt történik. Sztringek összehasonlítása az ASCII kódjuk alapján történik. A betűk ASCII kód értéke ABC sorrendben növekszik. A betűk nagyobbak mint a számok. A kisbetűk nagyobbak mint a nagybetűs megfelelőjük. AND OR XOR konjunkció diszjunkció kizáró vagy A logikai operátorokat egyszerű logikai kifejezésekkel kombinálva sokkal összetettebb logikai kifejezésekhez jutunk. A logikai operátorok bitenkénti összehasonlítást végeznek az argumentumokon. Relációs operátorok öszekapcsolására is alkalmasak. Ciklusok: GOTO FOR...NEXT GOTO sorszám FOR<számláló>=<kezd érték>to<végérték>[step<±lépésköz>]next[<számláló>] WHILE...WEND WHILE VÁLTOZÓ% <> érték WEND

9 Függvények: Kifejezések: Konstansok: A függvények olyan eljárások, melyek értéket adnak vissza. Egy függvény tartalmaz egy foglalt kulcsszót értékkel, flaggel és/vagy operátorral ()-k közt. A kifejezéseknek 2 fajtája van: Elágaztató utasítások: A sztring kifejezések alfanumerikus szöveget tartalmaznak, ami éehet sztring konstans és sztring változó. A numerikus kifejezések tartalmazhatnak numerikus értékeket, numerikus változókat és operátorokat. Rögzített szöveg vagy érték. Két fajtája van: A sztring konstansok karakterek sorozata, szöveg. Ha tartalmaz számjegyeket vagy operátorokat, azok szövegként kerülnek értelmezésre és nem lesznek végrehajtva. A sztring konstansokat mindig aposztrófok közé kell tenni. A numerikus konstansok rögzített numerikus értékek. Csak tízes számrendszerbeli egész számok lehetnek. Lehet negatív és pozitív értékű is. IF...THEN...[ELSE] Ha a numerikus kifejezés értéke TRUE, akkor a THEN utáni programrész hajtódik végre, ha FALSE, akkor az opcionális ELSE utáni vagy semmi. 10 INPUT "Enter fi rst value ", A% 20 INPUT "Enter second value ", B% 30 C$="1:st value > 2:nd value" 40 D$="1:st value <= 2:nd value" 50 IF A%>B% THEN PRINT C$ ELSE PRINT D$ 60 END

10 10 INPUT "Enter fi rst value ", A% 20 INPUT "Enter second value ", B% 30 C$="First value > second value" 40 D$="First value < second value" 50 E$="First value = second value" 60 IF A%>B% THEN PRINT C$ 70 IF A%<B% THEN PRINT D$ 80 IF A%=B% THEN PRINT E$ 90 END IF...THEN...[ELSE]...ENDIF Többszörös elágaztatás is lehetséges. 10 TIME$ = "121500":FORMAT TIME$ "HH:MM" 20 A%=VAL(TIME$) 30 IF A%> THEN 40 PRINT "TIME IS ";TIME$("F"); ". "; 50 PRINT "GO TO LUNCH!" 60 ELSE 70 PRINT "CARRY ON - "; 80 PRINT "THERE S MORE WORK TO DO!" 90 ENDIF TIME IS 12:15. GO TO LUNCH! IF...THEN GOTO...ELSE Ha az értéke TRUE, akkor a program a megadott sorral folytatódik, ha FALSE valami más történik. 10 INPUT "Enter a value: ",A% 20 INPUT "Enter another value: ",B% 30 IF A%=B% THEN GOTO 100 ELSE PRINT "NOT EQUAL" 40 END 100 PRINT "EQUAL" 110 GOTO 40

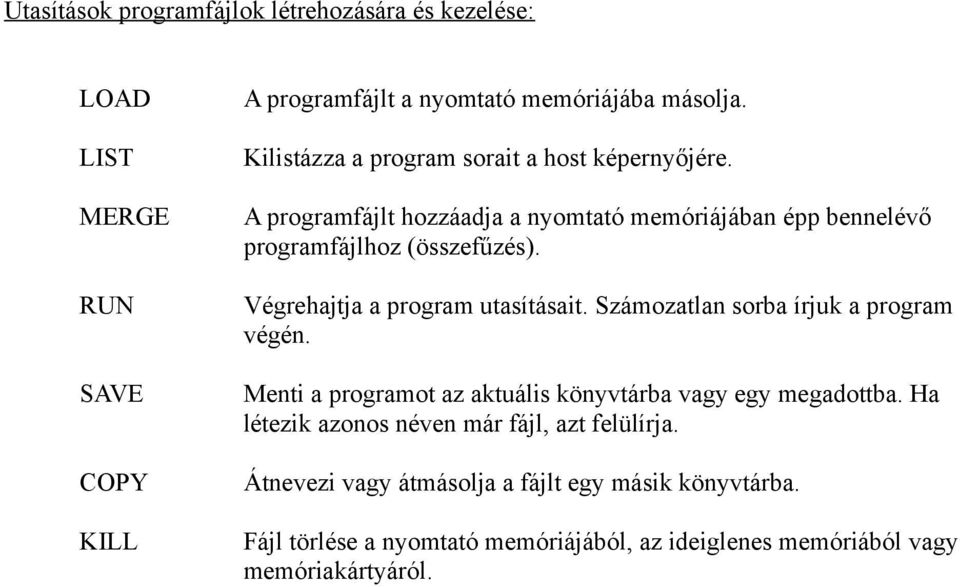

11 Utasítások programfájlok létrehozására és kezelése: LOAD LIST MERGE SAVE COPY KILL A programfájlt a nyomtató memóriájába másolja. Kilistázza a program sorait a host képernyőjére. A programfájlt hozzáadja a nyomtató memóriájában épp bennelévő programfájlhoz (összefűzés). Végrehajtja a program utasításait. Számozatlan sorba írjuk a program végén. Menti a programot az aktuális könyvtárba vagy egy megadottba. Ha létezik azonos néven már fájl, azt felülírja. Átnevezi vagy átmásolja a fájlt egy másik könyvtárba. Fájl törlése a nyomtató memóriájából, az ideiglenes memóriából vagy memóriakártyáról.
