1 Szabványos labormérések a megújuló energiák szolgálatában Hajdu István Innovációs központ Vizsgálati laboratórium vezető

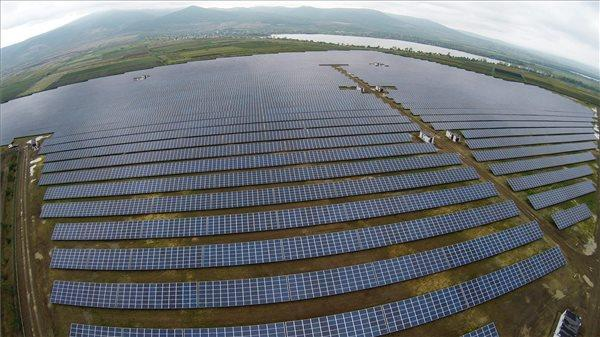

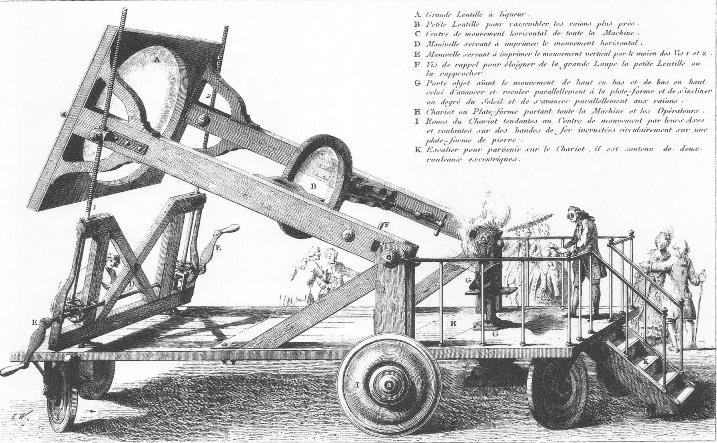

2 I.E Syracuse Eukleidész és Arkhimédész szolár ágyúja 1878 Mouchot Napkazánja 1772 Sir Isaac Newton napenergia sütője 1780 C 2015 Mátra, az Őzse-völgyi zagytározó sík felülete: 16 megawattos (MW) naperőmű

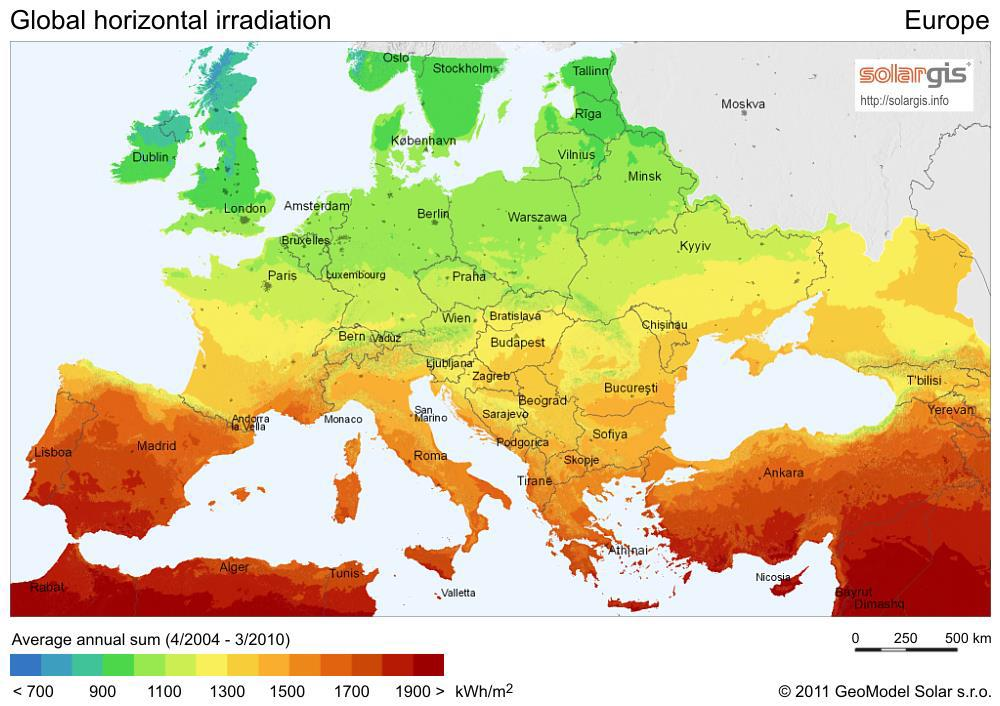

3 MAGYAR VILLAMOSENERGIA FOGYASZTÁS TÍZSZERESE ÉRKEZIK NAPENERGIA FORMÁJÁBAN HAZÁNK TERÜLETÉRE

4

5 2020 célok: 20%-kal kevesebb hajtógáz 20%-kal több megújuló energia 20%-kal nagyobb energiahatékonyság EEI (Energy Efficiency Index) Energiahatékonysági mutató 2030-ig 27% Ahhoz, hogy a globális felmelegedés mértéke a közeljövőben - a megállapított célnak megfelelően - az iparosodást megelőző szinthez képest ne haladhassa meg a 2 fokot, az üvegházhatású gázok kibocsátása globális szinten legfeljebb 2025-ig növekedhet, majd legalább 15, de lehet, hogy 50 százalékkal is csökkennie kell az 1990-es szinthez képest.

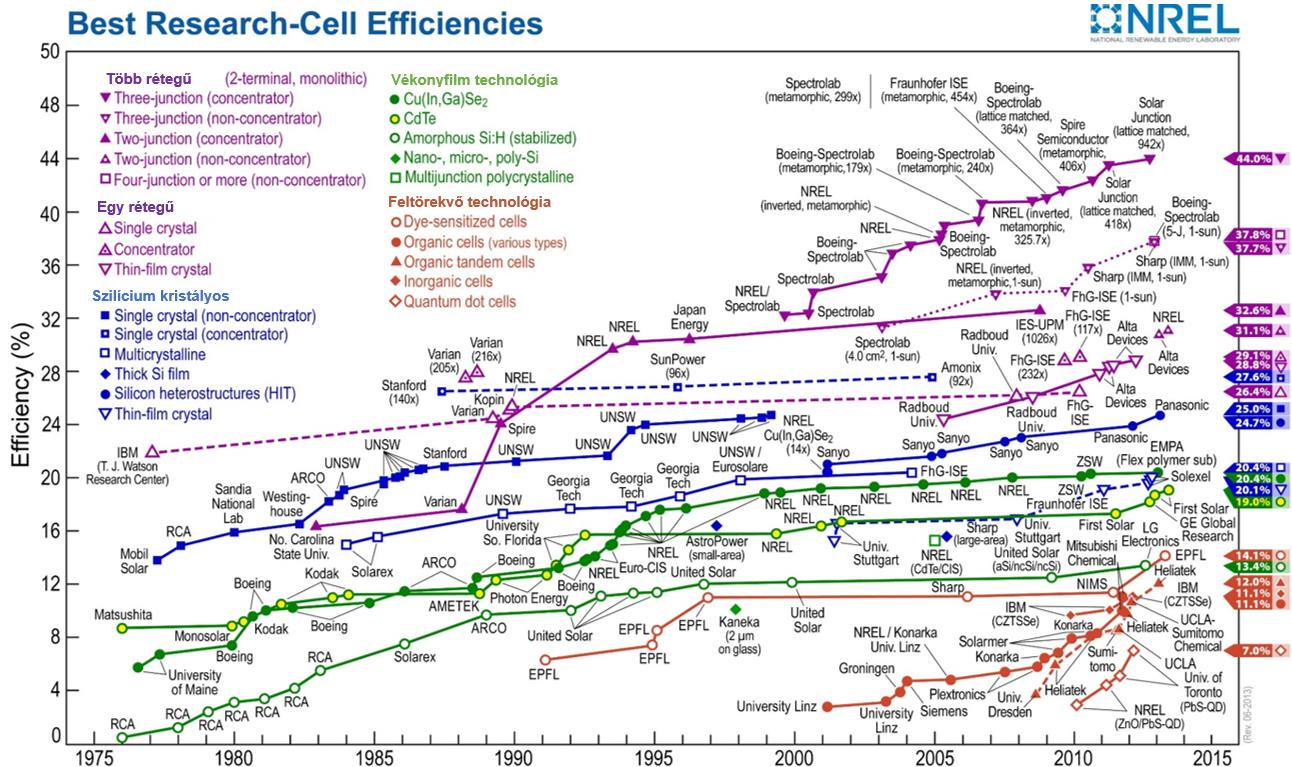

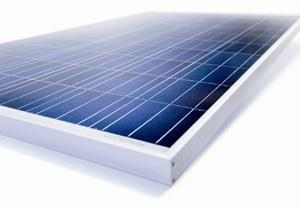

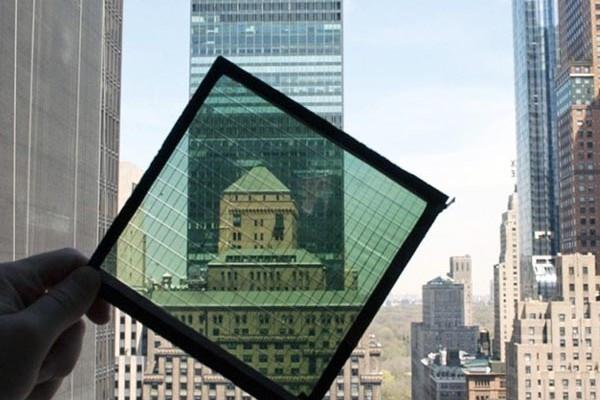

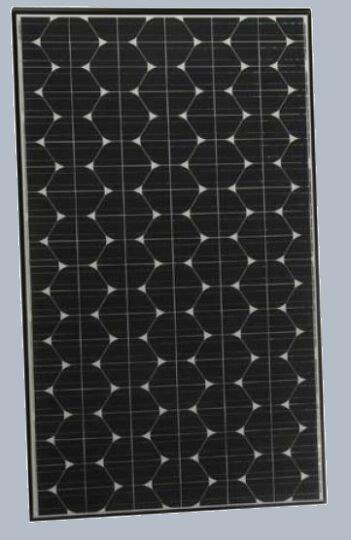

6 Amorf napelemek hatásfok: 4-6% élettartam: év olcsóbb előállítás hatékony szórt sugárzás hasznosítás nagy felület igény Monokristályos napelemek hatásfok: 15-17% élettartam: év közvetlen napfényt hasznosítja jobban, szórt fényt kevésbé Hibrid napelemek monokristályos és amorf napelemek ötvözete hatásfok: 18-21% élettartam: 30 év kevésbé hőmérséklet függő Jobb energiahozam alacsony besugárzásnál Polikristályos napelemek hatásfok: 10-14% élettartam: év Vékonyfilm rétegű napelemek hatásfok: 8-10% élettartam: év változatosabb elhelyezési lehetőség bizonyos mértékig a szórt fényt is hasznosítja SolarWindow Ultravékony folyékony bevonat hidrogénből és szénből előállítva 5-ször nagyobb energiatermelés, elhelyezéstől független Mesterséges fény hasznosítás Szabadalmazás folyamatban

7

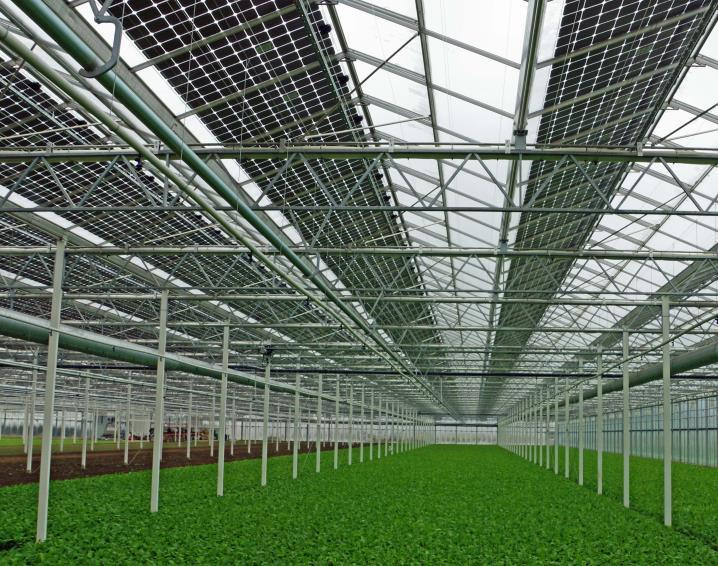

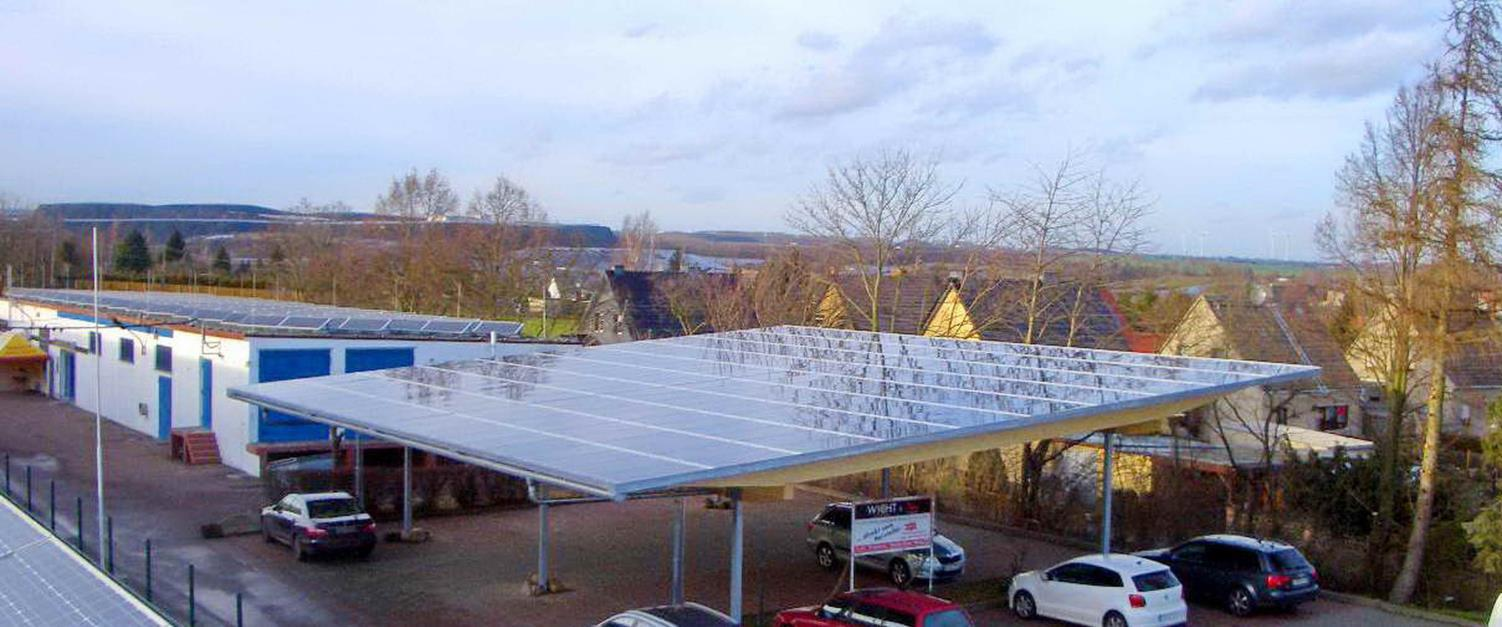

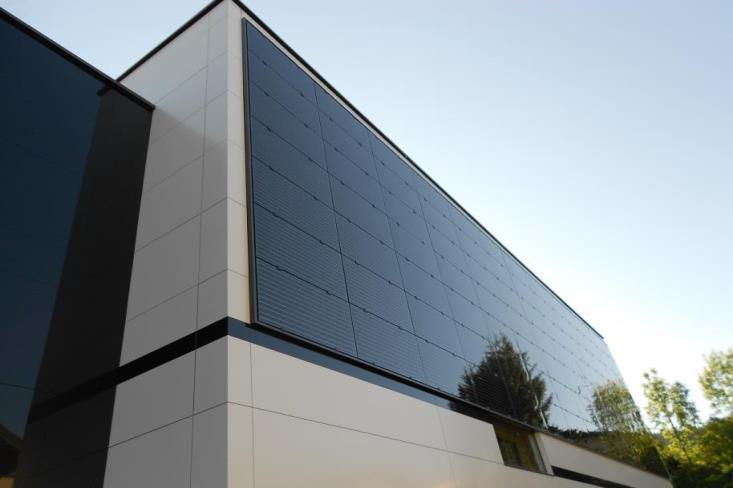

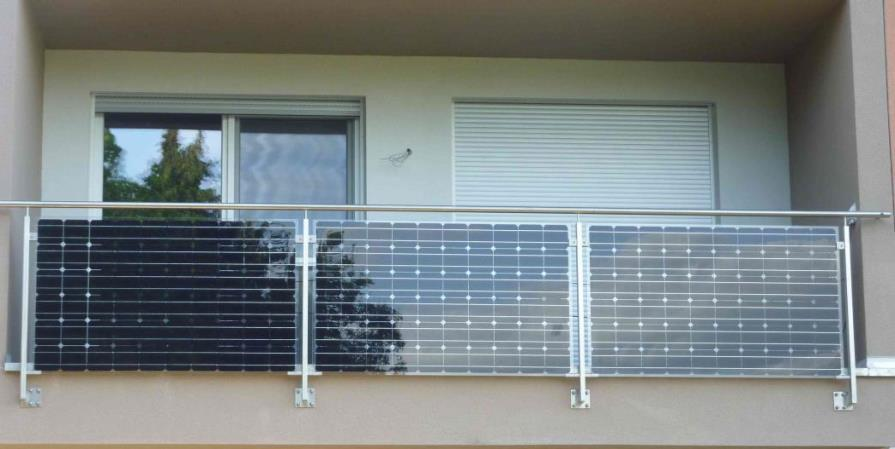

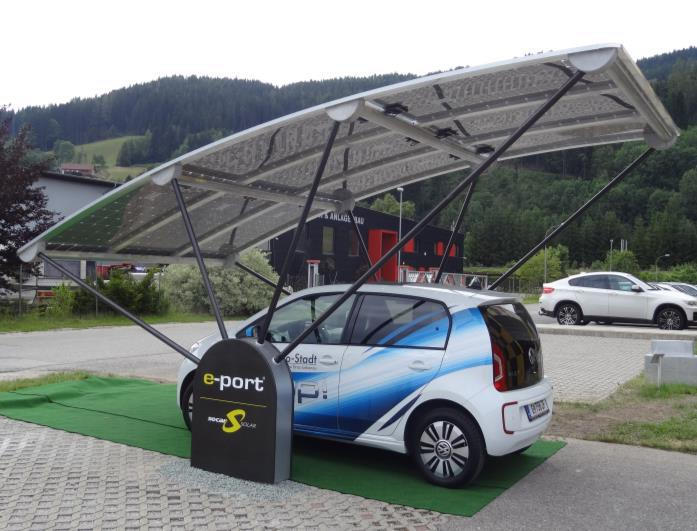

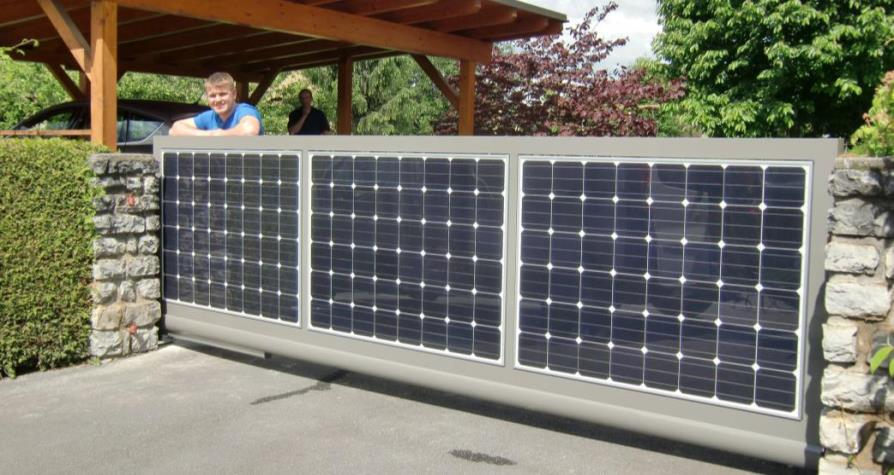

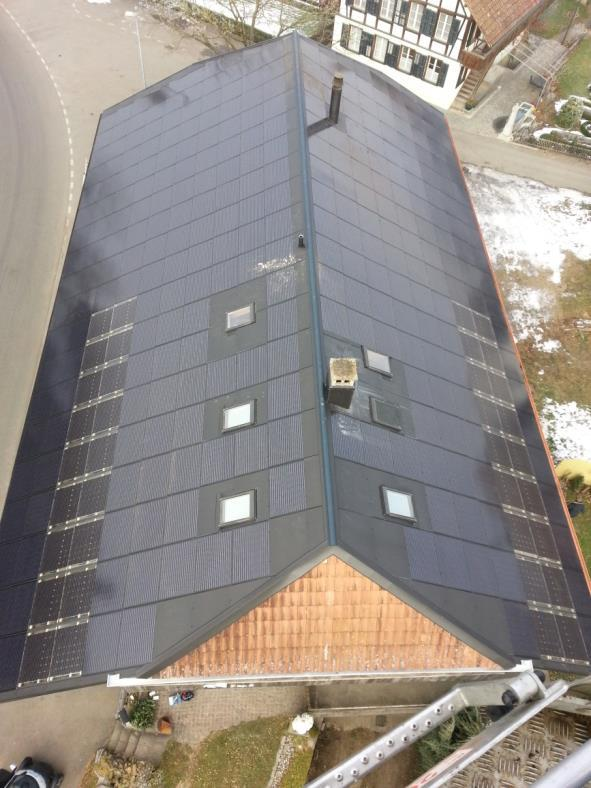

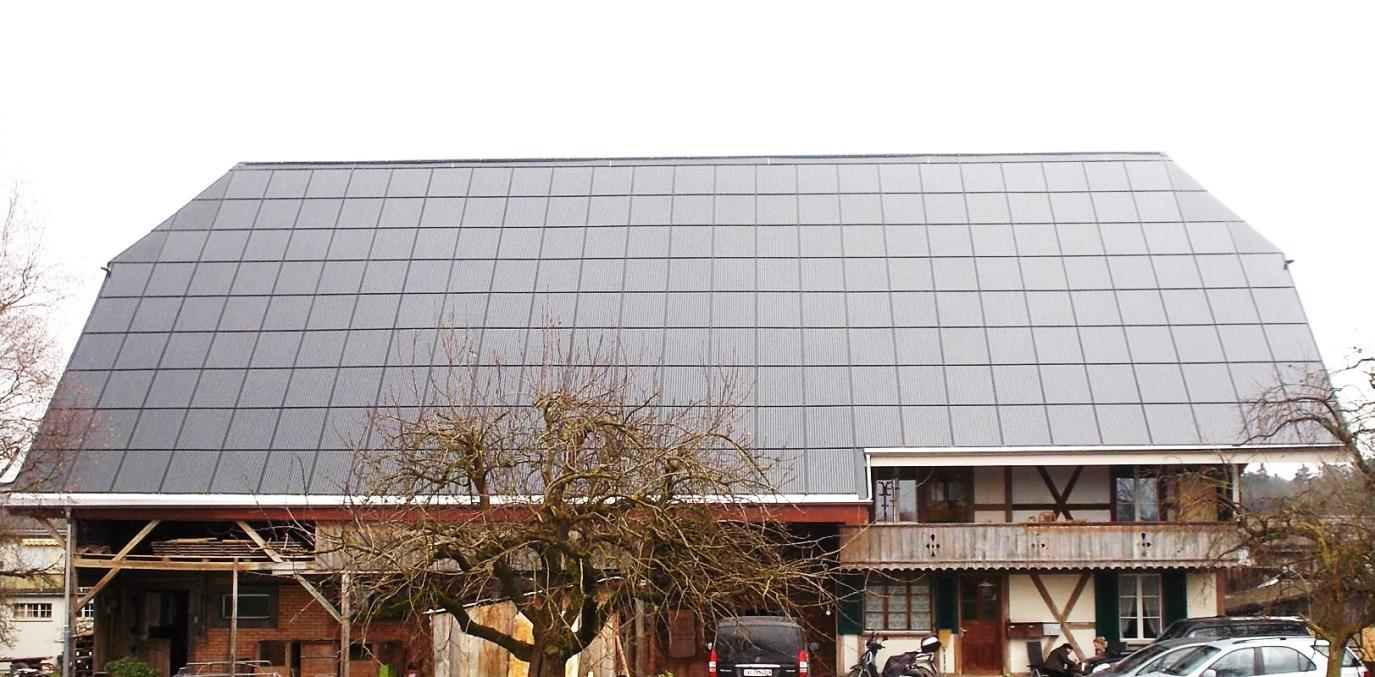

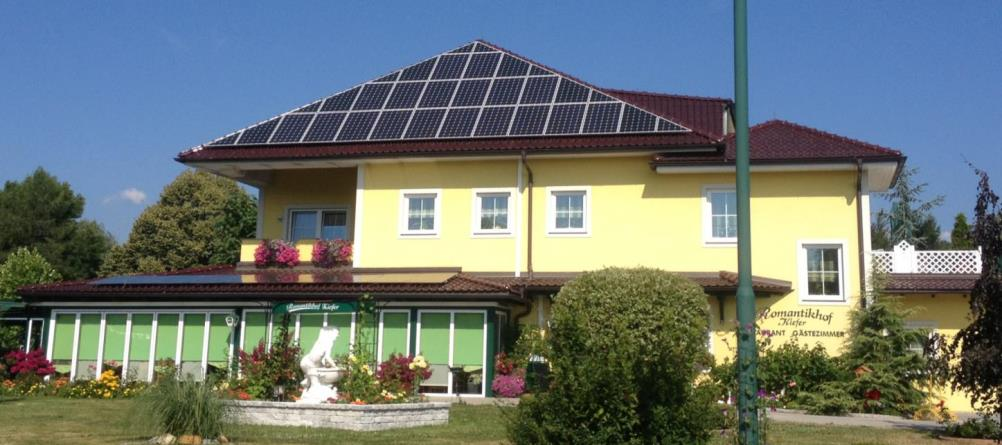

8 PVP prémium üveg-fólia modul Üveg hatású modulok Homlokzati modul Tető integrált modul Fényáteresztő (26%) Bypass diódák az árnyékolás okozta teljesítményesés minimalizálásához

9

10

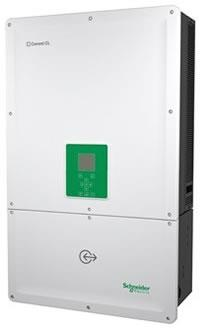

11 Schneider Electric csúcsminőségű inverterei Conext RL (RL = residential, azaz lakossági) 1 fázisú, 3, 4, illetve 5kVA, DC fő szakaszoló RJ45-ös Ethernet csatlakozás széles MPPT működési feszültségtartomány egyedülálló árnyéktűrő algoritmus Conext CL (CL = commercial, azaz kereskedelmi) 3 fázisú, 20 illetve 25kVA, DC fő szakaszoló kapcsoló beépített webszerver és adatlogolás RS485-ös és RJ45-ös csatlakozók programozható relé kimenet a hibajelzésekhez távoli lekapcsolást biztosító relé, mely az új OTSZ előírásoknak megfelel 20 év garancia

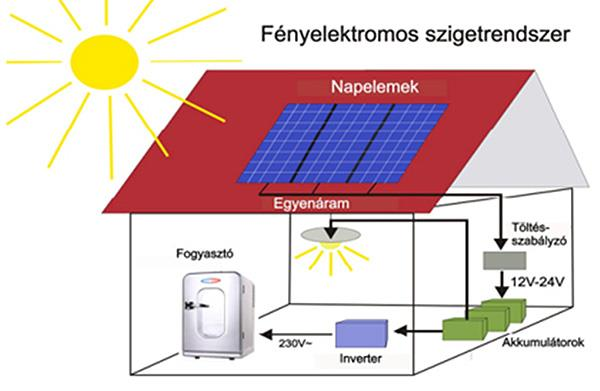

12 NATI Napelem- Töltésvezérlő- Inverter

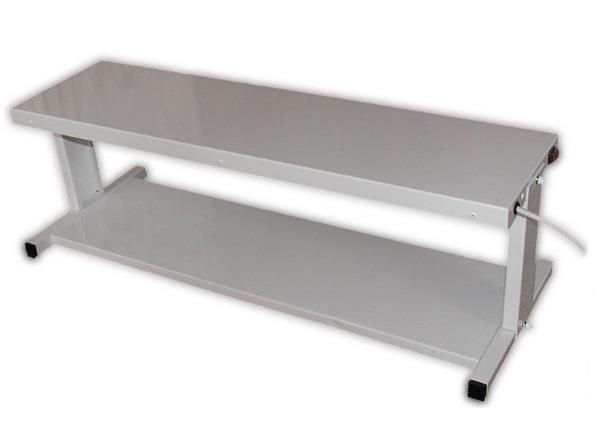

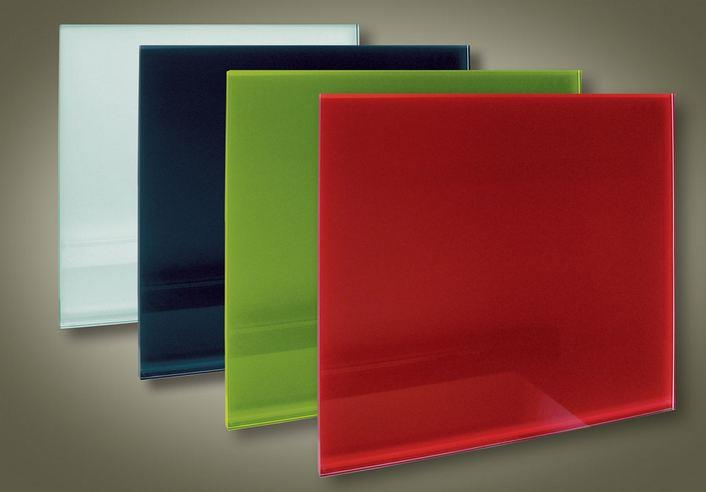

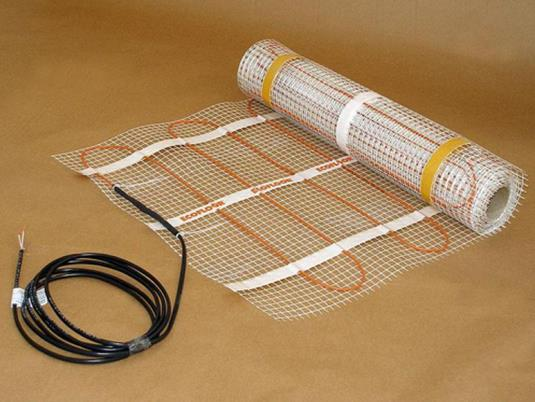

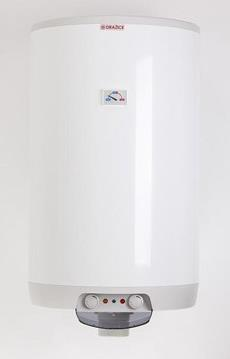

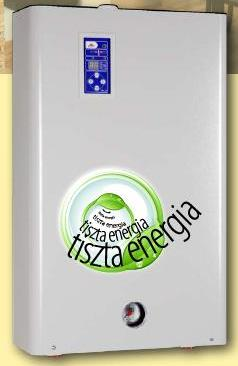

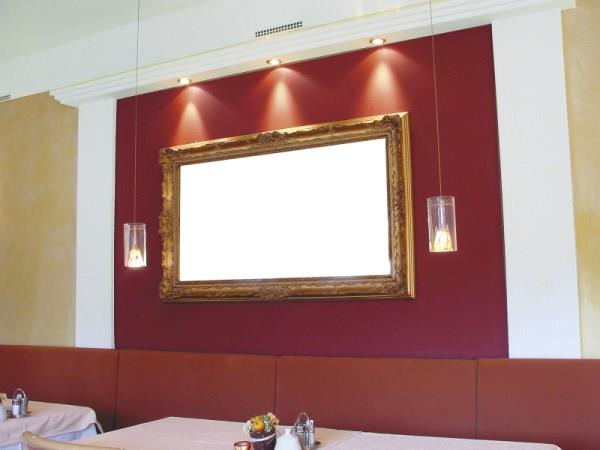

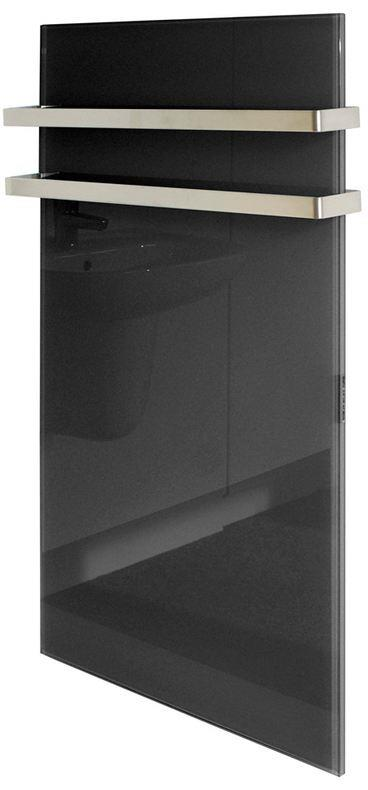

13 Szőnyeg fűtés Infra cipőszárító Infra hősugárzók Infra hősugárzó tükör Infra törölköző szárító Szolár fűtésű forróvíztároló Elektromos kazán

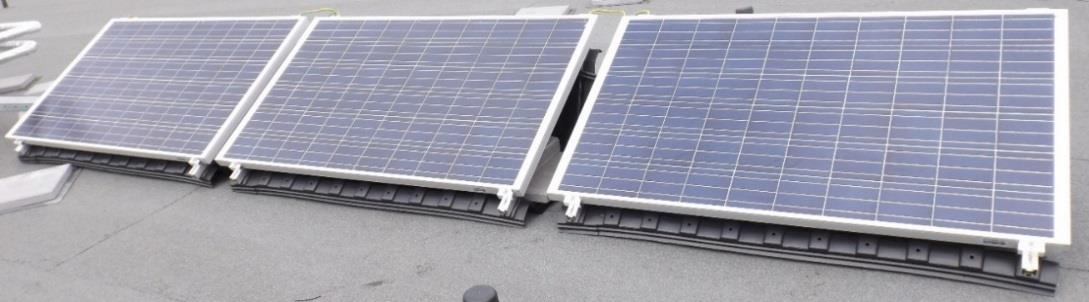

14 100 Téglási Innovációs Központ (750W/p) napelemes rendszerének energia termelése 2015-ben [kwh] Január Február Március Április Május Június Július Augusztus Szeptember Október

15 Téglási Innovációs Központ (750W/p) napelemes rendszerének energia termelése január -június [kwh] 4,5 4 3,5 3 2,5 2 1,5 1 0, Január június

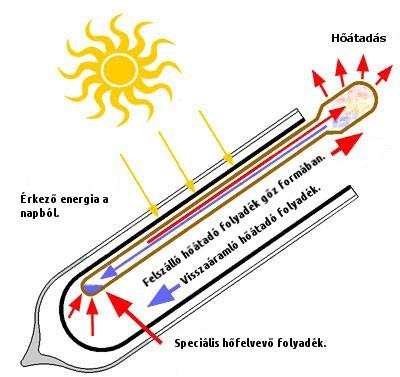

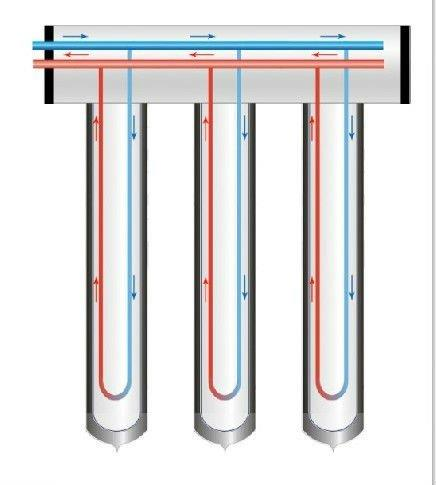

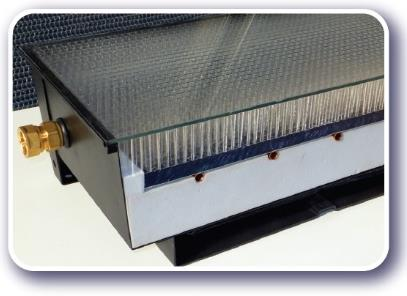

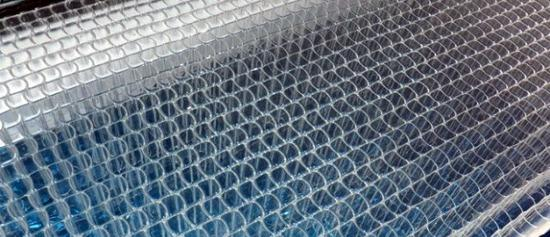

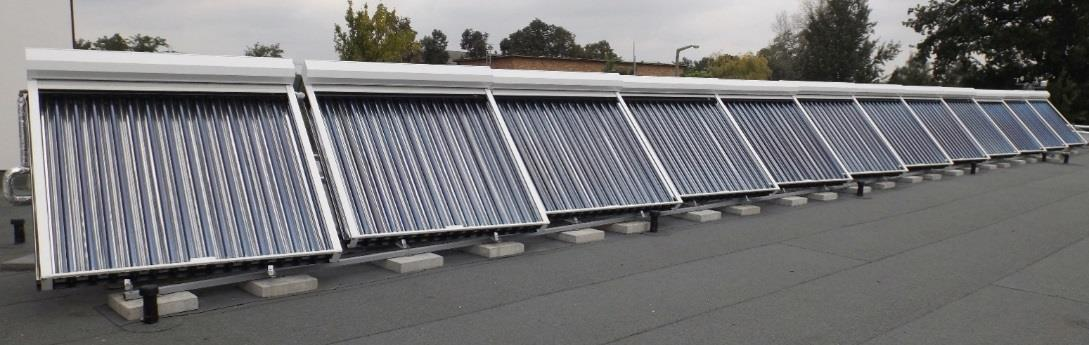

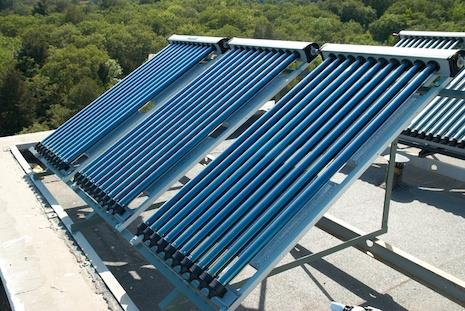

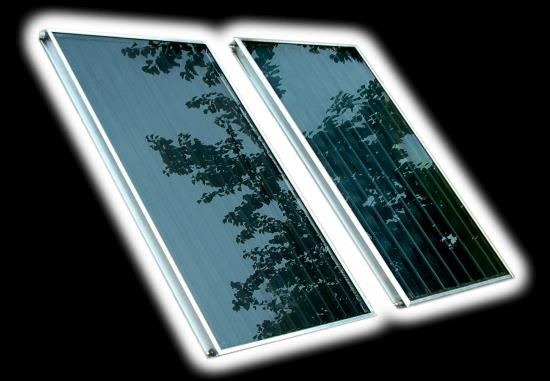

16 Síkkollektor Szakmai Konferencia Vákuumcsöves kollektor U csöves Heat-Pipe hőcsöves Méh-sejt technológia TIGI Legmagasabb éves hatásfok Rendkívül hatékony magas hőmérséklet-különbség esetén, ezért ideális fűtés-rásegítéses rendszerben Szabadalmaztatott, beépített belső túlfűtés elleni védelemmel rendelkezik.

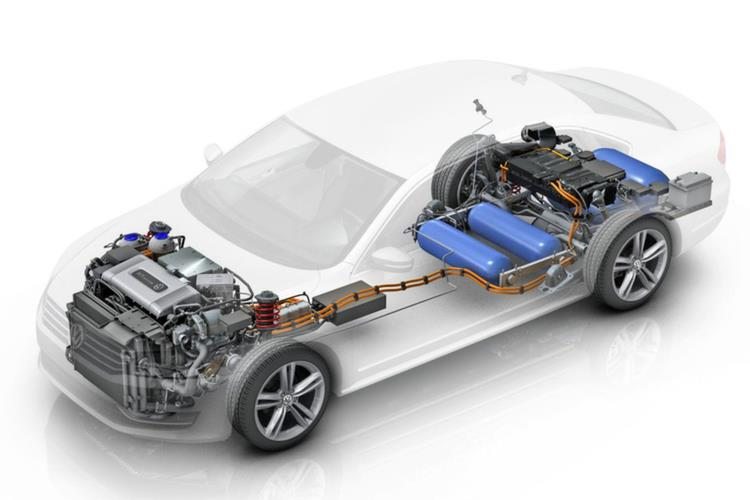

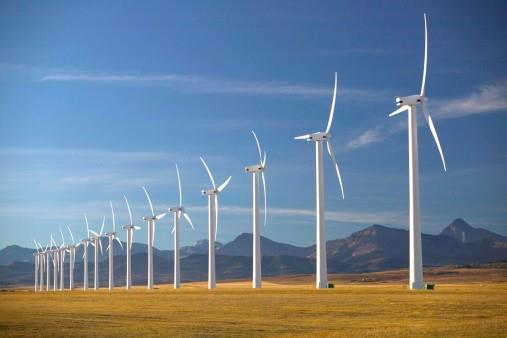

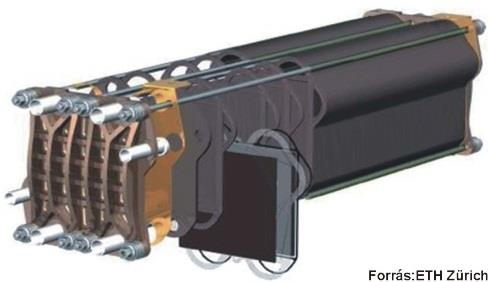

17 Tüzelőanyag cella Geotermikus energia Szél energia

18

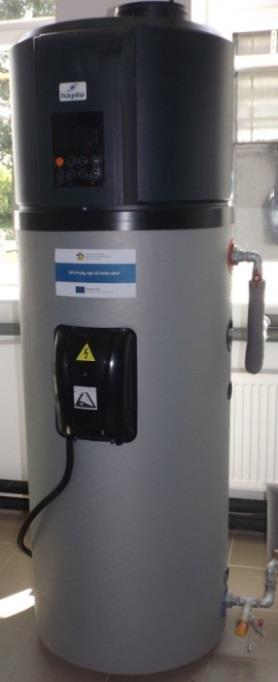

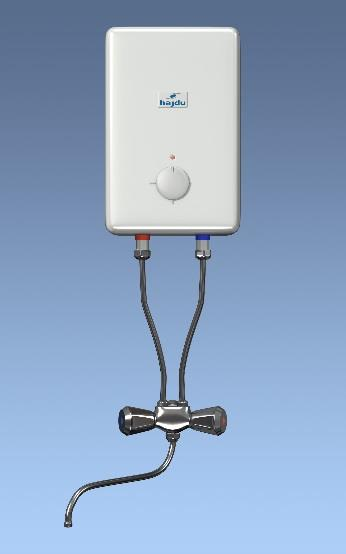

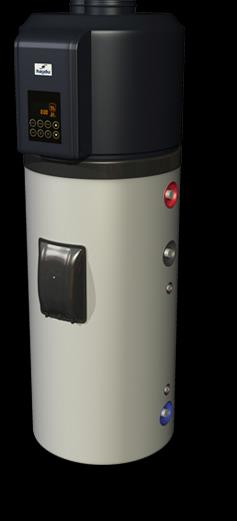

19 Hőszivattyús forróvíztároló HB 200, HB 200C, HB 300, HB 300C, HB300C1 Hőszivattyú típusa: levegős (beltéri) Névleges fűtőteljesítmény: 2-2,5kW COP 7 C (EN16147): 2,15 COP 15 C (EN16147): 2,62 Tartály: literes HB C: csőkígyóval (pl. szolárhoz) 50 mm vastag hőszigetelés Max. vízhőmérséklet: 60 C Programozható elektronikus vezérlés, elektronikus jel a Mg-anód állapotáról

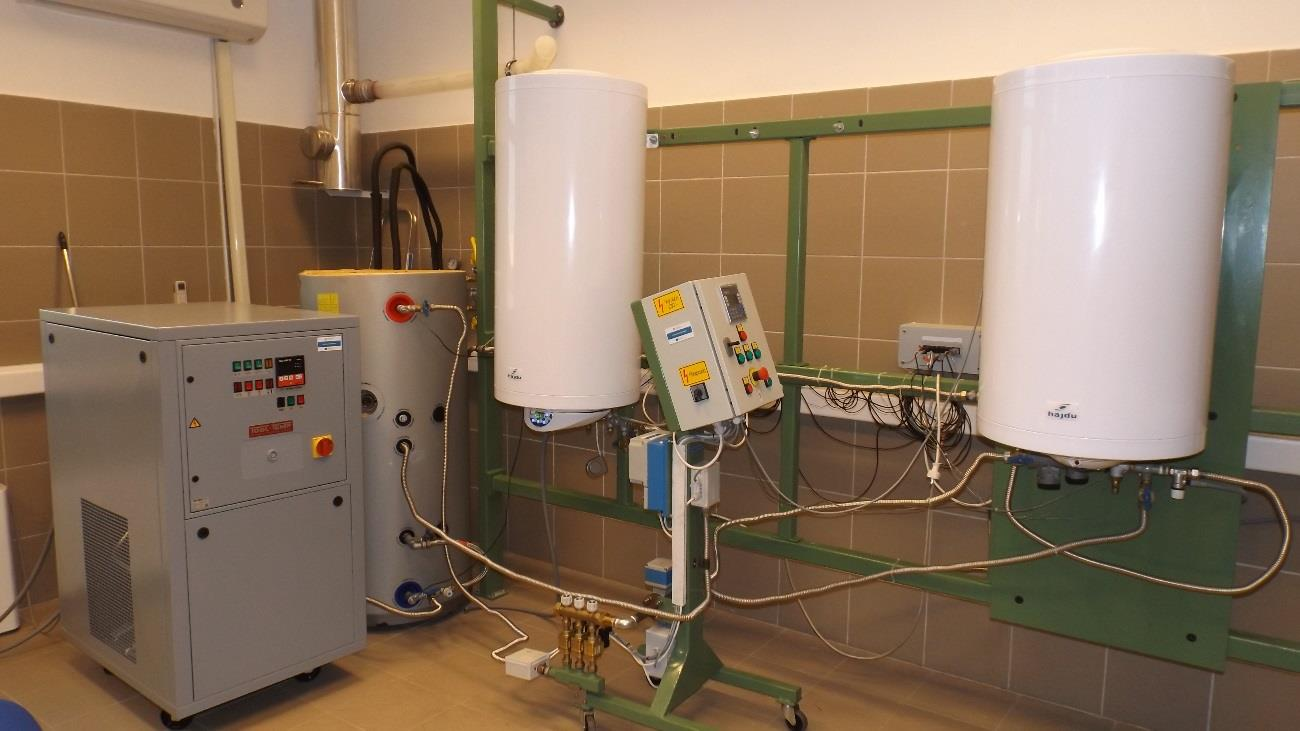

20 Laboratóriumi mérések Szabványossági vizsgálatok (3XS, 2XS, XS, S, M, L, XL, 2XL, 3XL, 4XL) Hőveszteség vizsgálat Melegvíz szolgáltatás Hőmérséklet elérési idő Ciklikus változás Túlterhelés vizsgálatok Zajszint Csőkígyók hidraulikus ellenállása Csőkígyók teljesítménye Kritikus körülmények közötti üzem

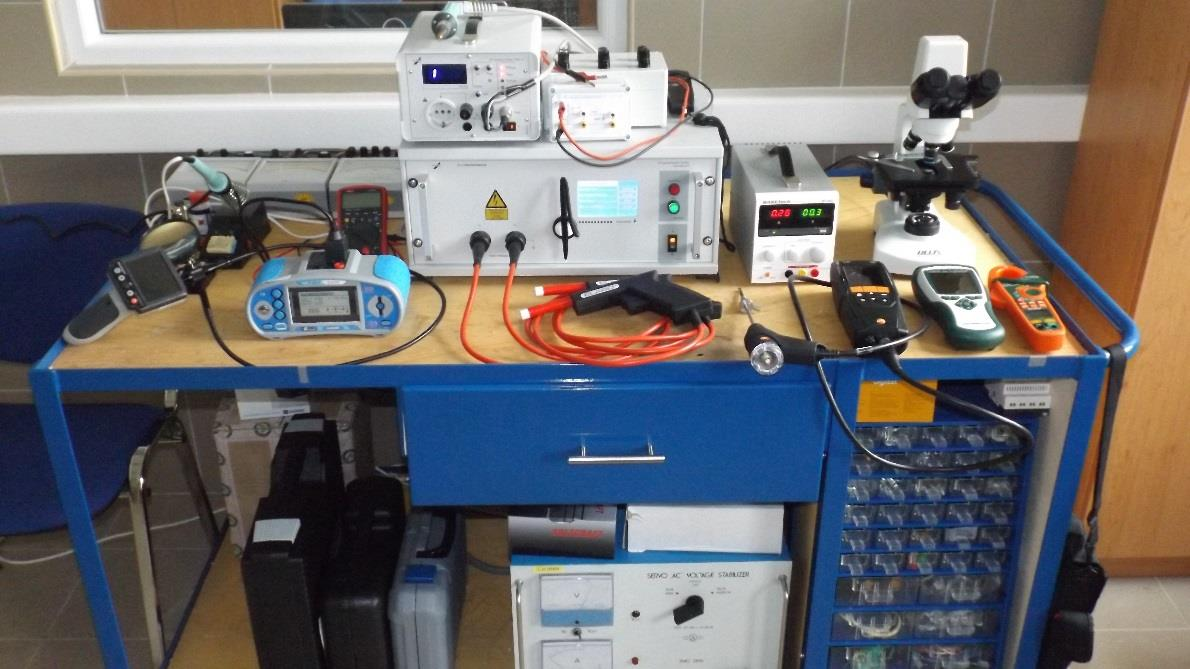

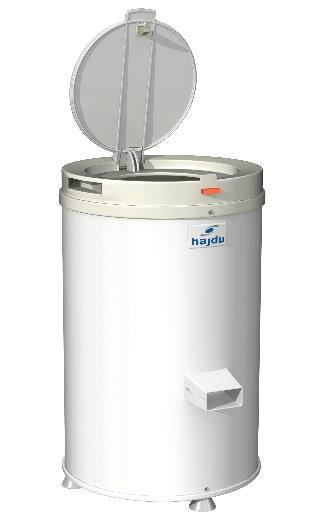

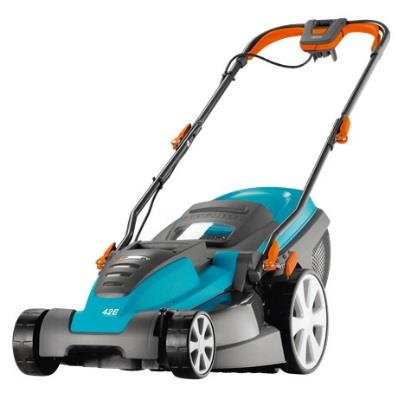

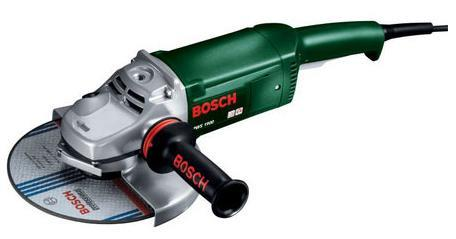

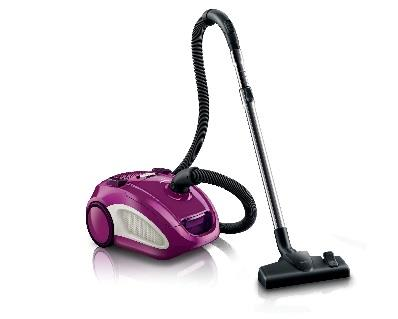

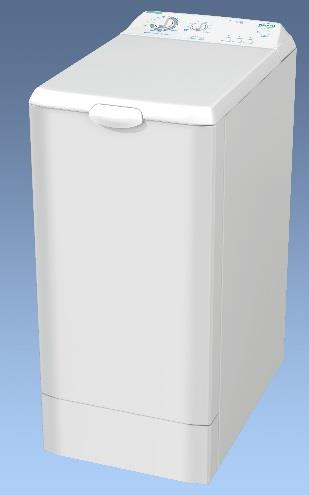

21 Laboratóriumi mérések Motoros készülékek szabványossági vizsgálatai Hőszivattyú hatásfok (COP) Automata mosógépek - energia hatékonyság - mosási hatékonyság - mosóhatás - centrifugálási hatékonyság Egyéb motoros készülékek - melegedés vizsgálat - élettartam vizsgálat - zajt szint, stb.

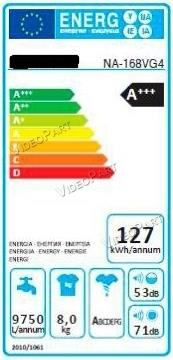

22 Mosási hatékonyság (mosható szárazruha tömege, víz, mosószer ill. villamos energia felhasználás hányadosa, szabványos, 60 C-os mosási program alatt) Mosóhatás (leukométer) műszennyesen (bor, csokoládé, fű, korom, vér) mért tisztítóhatás, referencia mosószerrel, szabványos, 60 C-os mosási programmal Ruhatöltet ( a készülék adattábláján megadott maximális töltetnek megfelelő textilanyag, előre mosott, kétszer szegett pamutvászon, 70cm x 70cm méretű, fajlagos tömege száraz állapotban 140 g/m 2 és 175 g/m 2 közötti) Számítási példa: A+++, 8kg, 0,65kWh/60 C-os szabványos mosás, 42liter víz Tény: 1kg pamutvászon 4,2 liter vizet köt meg! 8 x 4 = 32liter 40K-es melegítés 32 x 40 x 1,163 = 1,49kWh 4 x 4 = 16liter 40K-es melegítés 16 x 40 x 1,163 = 0,744kWh 3,5 x 4 = 14 liter 40K-es melegítés 14 x 40 x 1,163 = 0,651kWh Valós energia hatékonysági besorolás: 0,651/3,5= 0,186kWh/kg A Mosás + centrifugálás B energia hatékonyság

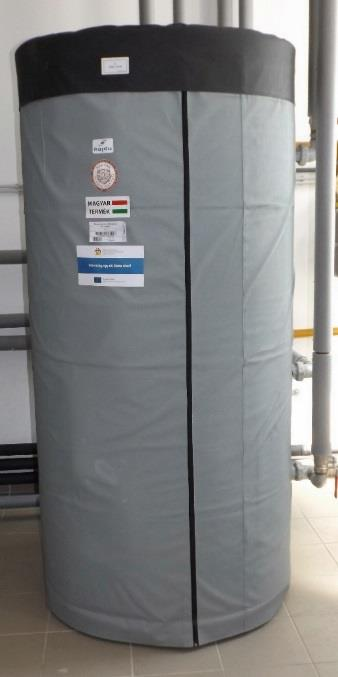

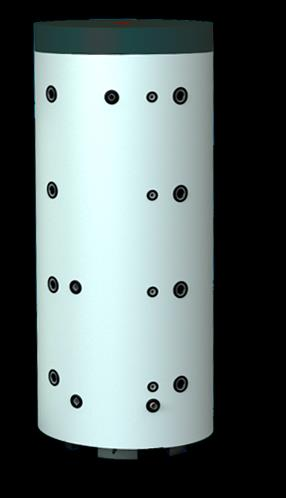

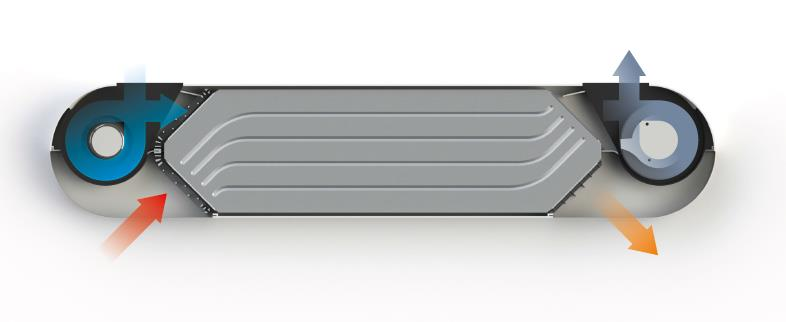

23 Termékfejlesztés támogatása Rekuperátor hő-visszanyerős ablakszellőző (panel-lakások) Rétegfűtésű forróvíztároló Födémen áthaladó, egyhelyiséges szellőztető (családi házak)

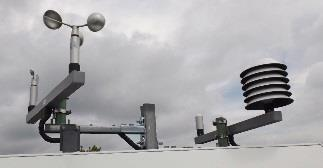

24 adatgyűjtés 2x16 csatornán - hőmennyiség - hőmérséklet és páratartalom - globális sugárzás (W/m 2 ) - szélsebesség (km/h) - áram és teljesítmény felvétel - villamos fogyasztás - villamos szilárdság - gáz és vízfogyasztás - víz tömegáram - légköri nyomás - légjárat nyomáskülönbség

25 irányítási rendszer ISO/IEC 17025:2005 szerinti kialakítása sikeres TÜVRheinland audit teljesítése tanúsított mérések akkreditált intézettel közösen

26 Köszönöm megtisztelő figyelmüket!
