1 1

2 MOBOTIX Nagyfelbontású, digitális videó megfigyelőrendszer 2

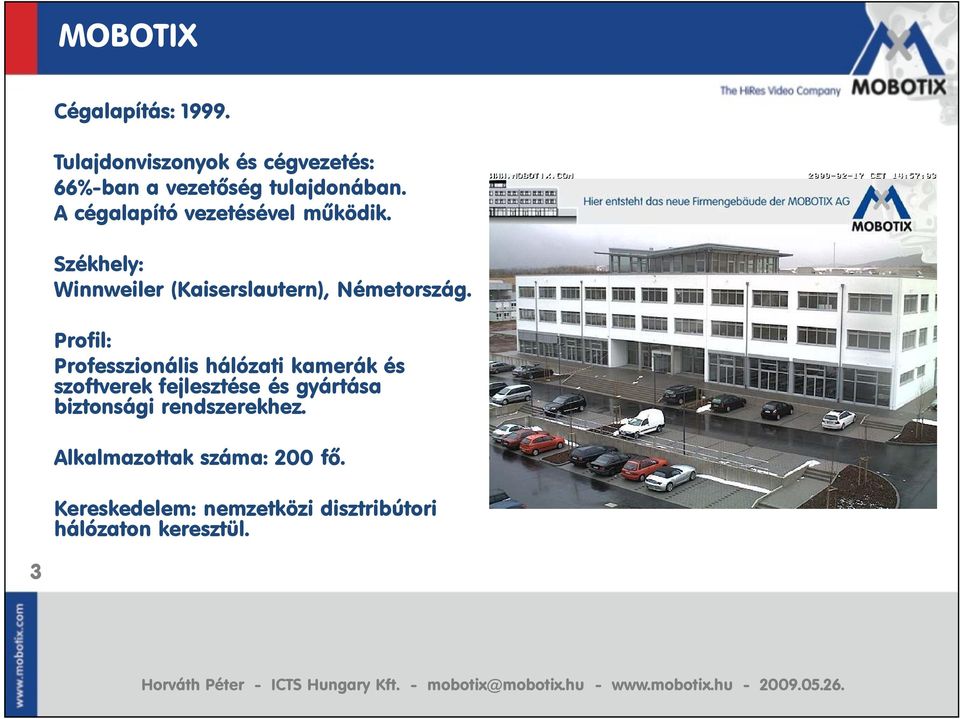

3 MOBOTIX Cégalapítás: Tulajdonviszonyok és cégvezetés: 66%-ban a vezetőség tulajdonában. A cégalapító vezetésével működik. Székhely: Winnweiler (Kaiserslautern), Németország. Profil: Professzionális hálózati kamerák és szoftverek fejlesztése és gyártása biztonsági rendszerekhez. Alkalmazottak száma: 200 fő. Kereskedelem: nemzetközi disztribútori hálózaton keresztül. 3

4 MOBOTIX Több mint százezer telepített kamera Dinamikus fejlődés, évi 20-30% növekedés 4 Piaci részesedés (IP kamera): 4. helyen világviszonylatban, 2. helyen az EMEA piacon, 1. helyen a nagyfelbontású IP kamerák piacán (60%) (IMS Research)

5 Előrejelzés Az IP kamerás videó megfigyelés terén, a videó tartalom feldolgozás (VCA) egyre nagyobb mértékben bekerül a kamerákba. Az előrejelzés szerint a jövőben a kamerákba épített tartalom feldolgozás sokkal intenzívebben fog fejlődni, mint az NVR és DVR eszközök fejlődése ig az IP kamerák több mint 40%-a már intelligens kamera lesz. (IMS Research) A MOBOTIX 2001-óta csak intelligens kamerákat fejleszt és gyárt. 5

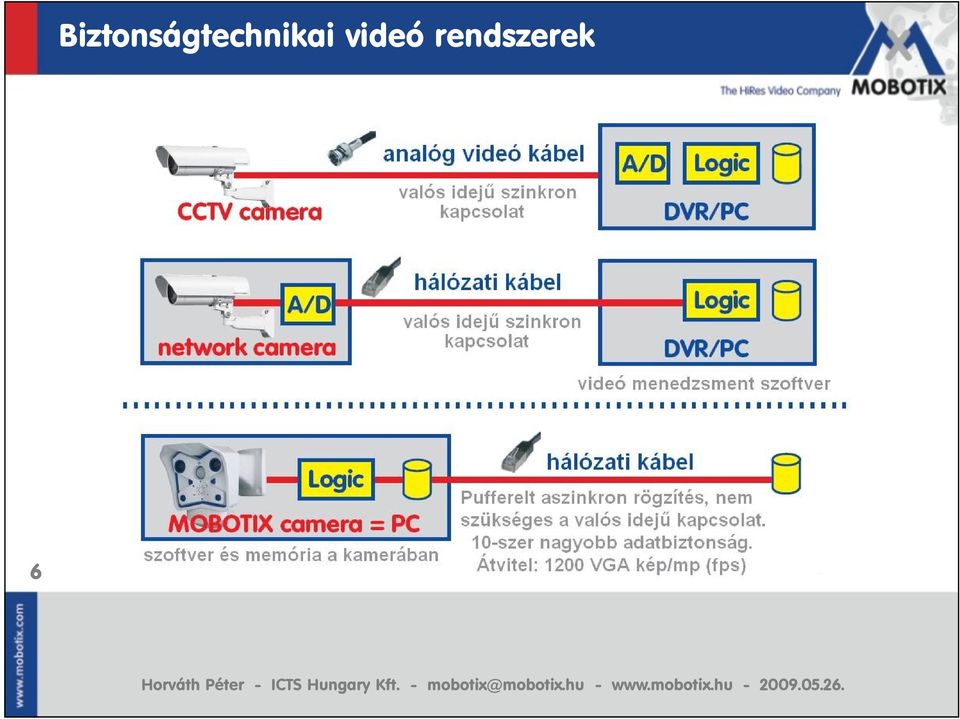

6 Biztonságtechnikai videó rendszerek 6

7 Biztonságtechnikai videó rendszerek Centralizált rendszer 7 Feldolgozóegység (DVR) = szűk keresztmetszet, nehéz bővítés

8 Biztonságtechnikai videó rendszerek Decentralizált Mobotix 8 Korlátlanul bővíthető.

9 Biztonságtechnikai videó rendszerek Decentralizált Mobotix 9 A tárolás a kamerában is történhet. Nincs sávszélesség igény. A belső és külső tároló kombinálásával növelhető a tárolás biztonsága.

11 Biztonságtechnikai videó rendszerek Analóg kis képméret, telepítési problémák, jelátviteli zavarok, nehéz és költséges bővítés. Digitális (IP alapú) Több lehetőség: felbontás, telepítés, bővíthetőség. Centralizált központi jelfeldolgozás, nagy sávszélesség igény, erős hardver igény. Decentralizált jelfeldolgozás a kamerában, kis sávszélesség igény, szerényebb hardver igény.

12 Biztonságtechnikai videó rendszerek A MOBOTIX rendszer Digitális (IP alapú) hálózati kamera, Nagy felbontás (3 megapixel), Kamerába épített jelfeldolgozás és tárolás, Nagyon alacsony sávszélesség igény, Szerény hardver igény, Korlátlan bővíthetőség. Analóg kis képméret, telepítési problémák, jelátviteli zavarok, nehéz és költséges bővítés. Digitális (IP alapú) Több lehetőség: felbontás, telepítés, bővíthetőség. 12 Centralizált központi jelfeldolgozó, nagy sávszélesség igény, erős hardver igény. Decentralizált jelfeldolgozás a kamerában, kis sávszélesség, szerényebb hardver igény.

13 Biztonságtechnikai videó rendszerek Tömörítési eljárások összehasonlítása MJPEG: Jó képminőség, nagy fájl méret. Általános mozgókép tömörítési eljárás (fényképészet). Nagy sávszélesség igény. MPEG-4: A mozgó részek tömörítését elnagyolja, a részleteket elmossa. Lassú tömörítés, nagy sávszélesség igény. Mozifilmek tömörítésére fejlesztették. H.264: Új eljárás, rejtett buktatókkal. Jó mozgókép minőség és alacsony sávszélesség. A kódolás/dekódolás rendkívül nagy teljesítményt igényel. Több kamera megjelenítése csak magas költség mellett lehetséges. 13 MxPEG: Az MJPEG továbbfejlesztése biztonságtechnikai alkalmazáshoz. Gyors tömörítés, a mozgások részlet gazdagok, nagyon kis feldolgozási teljesítmény igény, alacsony sávszélesség.

14 Biztonságtechnikai videó rendszerek MxPEG Az MPEG eljárásnál (DVD) a mozgó részletek felbontása és minősége alacsony, kihasználva az emberi szem tehetetlenségét és nem szempont a tömörítési idő, csak a még elfogadható minőség mellet a minél hatékonyabb tömörítésre törekednek. Biztonsági rendszereknél létfontosságú lehet a mozgó részletek megfelelő felbontása. Élő kamerakép esetén pedig fontos, hogy a monitoron megjelenített kép késleltetése minimális legyen. Az MPEG hátrányainak kiküszöbölése és az MJPEG előnyeinek megőrzése érdekében a Mobotix kifejlesztette az MxPEG kódolási eljárást. Ez a kódolás is csak a változó részeket viszi át, de a biztonságtechnikai elvárásokhoz optimalizálták a képminőséget és a sebességet, ügyelve a hangfelvétel szinkronjára. 14

15 Biztonságtechnikai videó rendszerek Az MxPEG tömörítési eljárás előnyei Az MPEG-4 eljárásnál sokkal alacsonyabb feldolgozási teljesítmény igény. A mozgások is jó minőségűek (kockázható), a képminőség csak a beállított JPEG minőségtől függ. Az MxPEG eljárásnak köszönhetően a kamera egyszerre több, különböző sebességű (fps) képet tud továbbítani (pl. élőkép, tárolt felvétel, FTP szerverre küldött felvétel). Egyszerre több kamera élő vagy rögzített képe megjeleníthető egy átlagos PC-n. (Érdemes kipróbálni MPEG4 stream egyidejű megjelenítését egy átlagos PC-n.) A kamera a beszédet a szájmozgáshoz szinkronizáltan továbbítja és így is kerül rögzítésre. A rögzített és visszajátszott kép minősége ugyan olyan jó mint az élőképé. 15

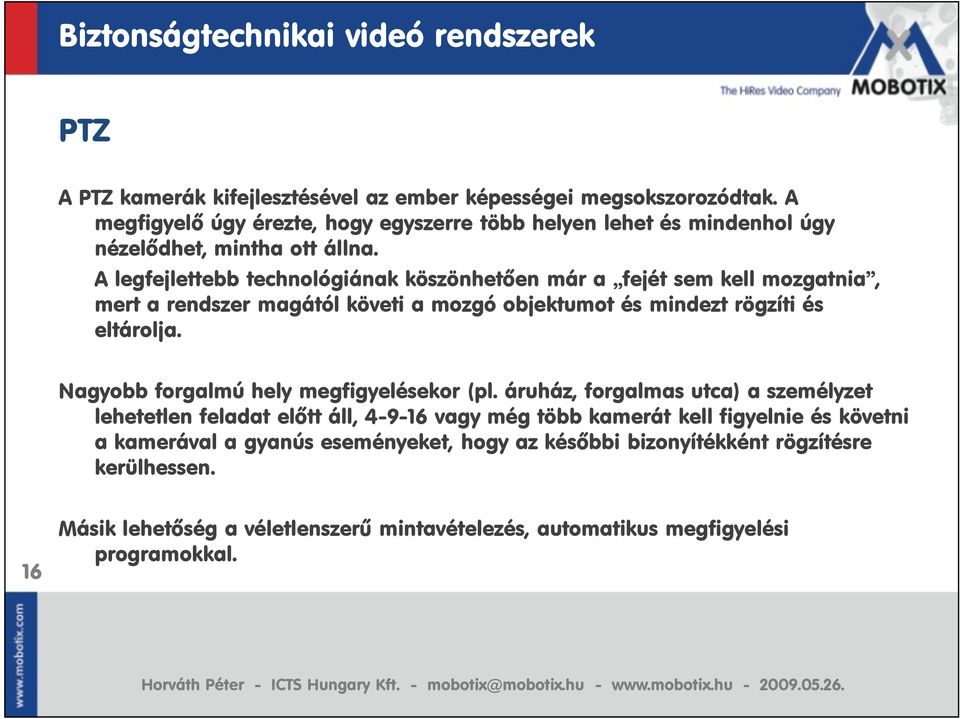

16 Biztonságtechnikai videó rendszerek PTZ A PTZ kamerák kifejlesztésével az ember képességei megsokszorozódtak. A megfigyelő úgy érezte, hogy egyszerre több helyen lehet és mindenhol úgy nézelődhet, mintha ott állna. A legfejlettebb technológiának köszönhetően már a fejét sem kell mozgatnia, mert a rendszer magától követi a mozgó objektumot és mindezt rögzíti és eltárolja. Nagyobb forgalmú hely megfigyelésekor (pl. áruház, forgalmas utca) a személyzet lehetetlen feladat előtt áll, vagy még több kamerát kell figyelnie és követni a kamerával a gyanús eseményeket, hogy az későbbi bizonyítékként rögzítésre kerülhessen. 16 Másik lehetőség a véletlenszerű mintavételezés, automatikus megfigyelési programokkal.

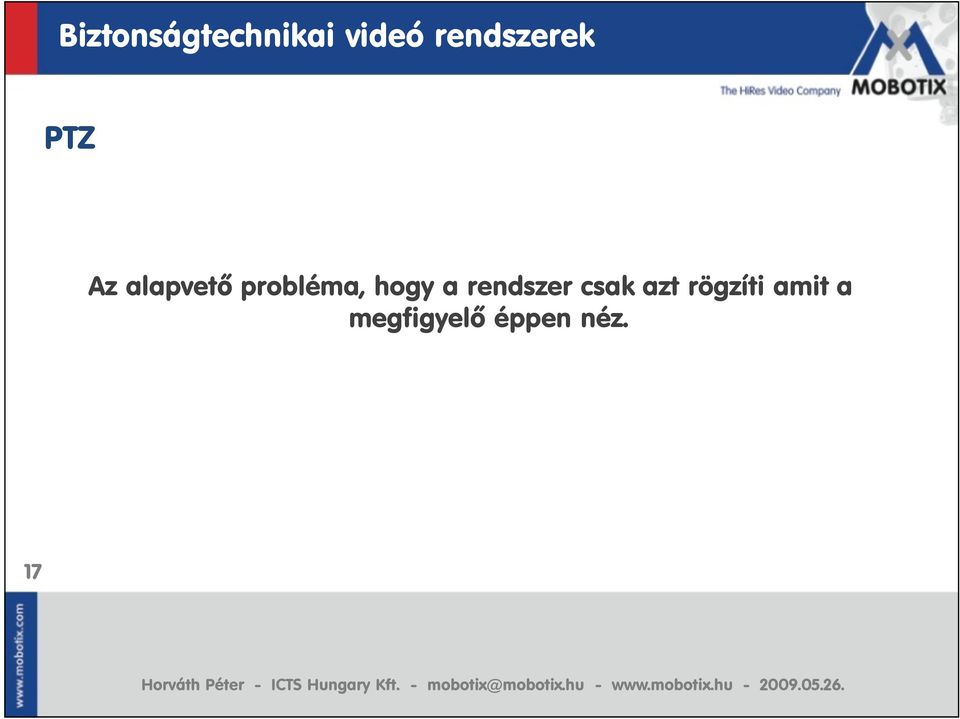

17 Biztonságtechnikai videó rendszerek PTZ Az alapvető probléma, hogy a rendszer csak azt rögzíti amit a megfigyelő éppen néz. 17

18 Biztonságtechnikai videó rendszerek PTZ A MOBOTIX megoldása 1. A MOBOTIX kizárólag mozgó alkatrész nélküli nagyfelbontású kamerákat gyárt, de lehetővé teszi a rendszerbe más gyártóktól származó Speed Dome kamerák illesztését. A nagy felbontásnak köszönhetően, a szokásosnál kevesebb kamerával, nagy területet lehet ellenőrizni. Ha a személyzet felfigyel valamilyen eseményre, a Speed Dome kamerával ráközelíthet, miközben a fix kamerák továbbra is mutatják és rögzítik a teljes területet. Ezzel a módszerrel megszűnnek a lefedetlen területek és nő a biztonság. 18 A kizárólag Speed Dome kamerákból álló térfigyelés ideje lejárt.

19 Biztonságtechnikai videó rendszerek PTZ A MOBOTIX megoldása - 2. A legújabb fejlesztésű Q24 kamera 360 fokban lát, így a teljes félgömb felületet képes rögzíteni. A nagy különbség a Speed Dome kamerákhoz képest, hogy miközben a megfigyelő egy részletre nagyít, addig a MOBOTIX rendszer a kamera által látott teljes eredeti képet rögzíti, így visszajátszáskor azt is láthatjuk amit az élőkép nem mutatott. A rögzített felvételekben ugyanúgy nagyíthatunk (zoom) és mozoghatunk, mint az élőképben. 19

20 Biztonságtechnikai videó rendszerek PTZ Q o x 180 o (teljes félgömb) 20

21 Biztonságtechnikai videó rendszerek PTZ Q o x 180 o (teljes félgömb) 21

23 A MOBOTIX koncepció 23 Nagy felbontás (2048x1536), Egy kamerában két optika, Beépített képfeldolgozás és logika, Beépített rögzítés vezérlés, Beépített WEB szerver, Kétirányú hangátvitel (IP telefon, SIP kompatibilis), Ellenfény kompenzáció, Kis sávszélesség igény (4Mbps, MxPEG tömörítés), Digitális PTZ funkció (8x zoom), Időjárásálló tokozás (IP65, C C), PoE táplálás, Kis táp igény (3W), Beépíthető tároló, Nagyfokú megbízhatóság, Távfelügyelet.

24 A MOBOTIX koncepció Nincs mozgó alkatrész Nincs autó írisz Nincs kültéri ház Nincs fűtés Nincs hűtés Nincs kameránkénti hálózati táp Nincs adatfeldolgozó PC / DVR Nincs jel átalakító Nincs szoftver licenc 24

25 Rögzítés, tárolás Egyedülálló tárolási elv 25

26 Rögzítés, tárolás 26

27 Rögzítés, tárolás Sávszélesség igény Kép / videó VGA (640x480 MEGA (1280x960) Kép (50% JPEG minőség) 20 kb 80 kb Kép (90% JPEG minőség) 40 kb 120 kb Videó, 4fps MxPEG 0,6 Mbps 1,4 Mbps Videó, 10fps MxPEG 1,0 Mbps 4,0 Mbps Videó, 30fps MxPEG 4,0 Mbps 27

28 A MOBOTIX rendszer felépítése 28

29 MOBOTIX rendszer felépítése Általános hálózati elemekre épül 29

30 Képalkotás Kiváló képminőség, CMOS érzékelő Ellenfény-, beszűrődés- és közvetlen napfény kompenzáció. 30

31 Képalkotás Kiváló képminőség, CMOS érzékelő 31

32 Képalkotás 32

33 Képalkotás 33

34 MOBOTIX kamerák Kamera típusok: Két lencsés kamerák: M12D D12D V12D Dev-Kit Egy lencsés kamerák: M22/24M D22/24M Q24M 34 A dóm és Q22 kamerák vandálbiztos kivitelben is rendelhetők.

35 MOBOTIX kamerák M12D kamera (önálló biztonsági központ) 35

36 MOBOTIX kamerák M12D kétlencsés dóm kamera Fixlencsék (15 0, 45 0, 90 0 ) Többféle optikai kombináció: - Day/Night - nagylátószög/tele 36

37 MOBOTIX kamerák M12D kétlencsés dóm kamera Infra érzékeny fekete-fehér és teljes infra optika kombinációja. 37

38 MOBOTIX kamerák D12D kétlencsés dóm kamera (az M12D dóm változata) Szabadon cserélhető lencsék ( ) és optikák (színes vagy fekete fehér). Két kamerát helyettesíthet. 180 fokos panoráma. Vandálbiztos kiegészítő. 38

39 MOBOTIX kamerák D12D kétlencsés dóm kamera 39

40 MOBOTIX kamerák M22M / M24M egylencsés kamera Színes vagy fekete-fehér változat. Szabadon cserélhető lencsék ( ). Külső USB tároló csatlakoztatható. Ki- és bemeneti vezérlőjelek. ExtIO bővítőmodul. 40

41 MOBOTIX kamerák M22M / M24M egylencsés kamera 41

42 MOBOTIX kamerák D22M / D24M egylencsés dóm kamera (az M22M dóm változata) Színes vagy fekete-fehér változat. Szabadon cserélhető lencsék ( ). Külső USB tároló csatlakoztatható. Ki- és bemeneti vezérlőjelek. ExtIO bővítőmodul. Vandálbiztos kiegészítő. 42

43 MOBOTIX kamerák Q24M egylencsés 360 fokos kamera Színes vagy fekete-fehér változat. Külső USB tároló csatlakoztatható. Ki- és bemeneti vezérlőjelek. ExtIO bővítőmodul. Vandálbiztos kiegészítő. 43

44 MOBOTIX kamerák Q24M egylencsés 360 fokos kamera 44

45 MOBOTIX kamerák Q24M egylencsés 360 fokos kamera 45

46 MOBOTIX kamerák Q24M 46

47 Kamerába épített intelligencia Minden feldolgozás a kamerában történik 48 Esemény figyelés Esemény kiértékelés Logikai kapcsolat az események között Felvétel tömörítés Rögzítés vezérlés Riasztás Lencse torzítás kompenzáció Digitális PTZ Vezérlő jelek fogadása és kiadása (soros, IP) Hálózat kezelés és biztonság

48 Kamerába épített intelligencia A kamerák által kezelt külső és belső események (Event Settings) PI passzív infra VM képváltozás a kijelölt területen - 1 VM2 képváltozás a kijelölt területen - 2 MI mikrofon SI jelbement 1 SI2 jelbement 2 SI3 jelbement 3 SI4 jelbement 4 PE periodikus esemény generátor TT időzítő UC felhasználó által generált RB RE RH RT BT BL BR RC CI TP IL RD rögzítés indul rögzítés vége esemény képe elmentve rögzítés lezárva gomb megnyomva bal gomb jobb gomb hálózati üzenet érkezett soros porti üzenet érkezett hőmérséklet elérte a beállított értéket a megvilágítás elérte a beállított értéket véletlen esemény generátor 49

49 Kamerába épített intelligencia Esemény logika Event Logic (EL, EL2) Két egyszerre, vagy egymás után bekövetkező esemény közötti logikai kapcsolat. A esemény B esemény A -> B A <-> B A ->!B B esemény. EL=1 ha A után B esemény is bekövetkezett. EL=1 ha A vagy B esemény után a másik is bekövetkezett. EL=1 ha A esemény után megadott időn belül nem követkett be Minimum Delay: beállítható késleltetés a két esemény között. Maximum Time Window: Amin belül a teljes folyamatnak le kell zajlani. A és B jelenti az összes lehetséges eseményt (Event Settings). 50

50 Kamerába épített intelligencia Esemény logika Bármilyen két bekövetkezett esemény között logikai kapcsolat hozható létre, ami valamilyen feladat végrehajtására utasítja a kamerát. 52

51 Kamerába épített intelligencia Esemény szűrő (Esemény számláló, Event Filter Event Counter (EC) Adott időn belül (Counting Period) elvárt események száma (Event Count). Beállítási lehetőségek: Események száma nagyobb vagy egyenlő, mint a beállított Események száma kevesebb mint a beállított Csak az első esetben vált ki cselekvést Másodpercenként folyamatosan kiváltja a cselekvést. 53 Ignore events: minden bekövetkezett esemény növeli a számlálót és letiltja a kiváltó eseményt. Use events: minden bekövetkezett esemény növeli a számlálót és nem tiltja le a kiváltó eseményt.

52 Kamerába épített intelligencia Esemény szűrő (Esemény számláló EC) A kamera cselekszik, ha egy esemény adott időn belül többször ismétlődik; egy folyamatos eseménysor abbamarad. Példák: Vonat elindul, nem csak megmozdul. Futószalag leáll. Ütemezetten érkező késztermék kimarad. Időzítés 54

53 Kamerába épített intelligencia Esemény szűrő (Esemény számláló EC) Példa időzítésre: 55

54 Kamerába épített intelligencia Mx-Interfész Bementi Logika Custom Signal Logic (CSL) [General Event Settings] (Az összes esemény eredményét befolyásolja.) CS1 (CS2) Forrás lehet: CSLCSL= CS1 és CS2 CSL= CS1 vagy CS2 CSL= Master CSL Jelbemenet (Signal Input SI) Időzítés (Time Table) Másik kamera CS1 (CS2) jele (Master) 56 Jelbemenetek (M12, D12, DevKit, V12) DSUB-15 csatlakozó: S1 = 9-5 S3 = 8-5 S4 = 2-5

55 Kamerába épített intelligencia IP Notify Üzenetküldés a hálózaton A hálózaton keresztül történő üzenetküldés és azok automatikus kezelése a legegyszerűbb módja a távoli vezérlésnek. Nem kell többlet kábelezés, nincs távolság korlát. MxControlCenter vezérlése kamerából Egyéb vezérlőjelek, üzenetek küldése 58

56 Kamerába épített intelligencia IP Notify MxControlcenter vezérlése 59

57 Kamerába épített intelligencia IP Notify - MxControlcenter vezérlése 60

58 Kamerába épített intelligencia IP Notify - MxControlcenter vezérlése 61

59 Kamerába épített intelligencia Lencse torzítás kompenzáció 62

60 Alkalmazás Egy nagyfelbontású kamera több hagyományos kamerát helyettesíthet. 63

61 Alkalmazás Külső adatfeldolgozás 64

62 Alkalmazások, integrációk Időjárás megfigyelő állomás 65

63 Alkalmazás Vezérlés Mx-Interfészen keresztül 66

64 Alkalmazás Intelligens otthon Kaputelefon Kamera Felvétel rögzítés, tárolás IP videó telefon (SIP) 67

65 Alkalmazás Távoli kommunikáció 68

66 Alkalmazás Börtön 69

67 Alkalmazás BANK Ma már minden pénzkiadó automatába beépített kamera felügyeli a tranzakciót, felvételt készít az ügyfélről. Egyes bankok azonban szeretnék növelni a biztonságot. Erős háttérfényben, esetleg ellenfényben és éjszaka is értékelhető képet kell készíteni. Rögzíteni kell a pénzfelvétel pillanatát. Ne kelljen átalakítani az ATM-et. 70

68 Alkalmazás BANK 71

69 Alkalmazás Közlekedés 72

70 Alkalmazás Közlekedés - rendszámfelismerés 73

71 Alkalmazás Közlekedés - rendszámfelismerés 74

72 Alkalmazás Térfigyelő kamerák 75

73 Alkalmazás Gólya kamerák 76

74 Alkalmazások, integrációk A MOBOTIX kamerák bármilyen készülékkel, rendszerrel képesek együttműködni, ami alkalmas soros porton vagy hálózaton történő kommunikációra. 77

75 MxControlCenter 78 Professzionális videó megfigyelő és menedzsment rendszer. Egyszerre akár 40 kamera élő és rögzített képnek megjelenítése (1200 fps). Többféle képernyő elrendezés Riasztások fogadása Gyors visszakeresés Filmszalag szerűen Időszakra Időpontra Esemény szinkronizációval Esemény típusra szűrve Felvétel visszajátszása Lencse torzítás kompenzáció PTZ Utólagos felvétel javítás (fényerő, kontraszt, szín) nem módosít. Kamerák konfigurálása

76 MxControlCenter Megjelenítés, funkciók Hagyományos osztott képernyő, Alaprajz alapú kamera elrendezés, Többszintű képernyő elrendezés, Beépített joystick, PTZ Vizuális és hang riasztás, Kétirányú hang átvitel, Vezérlő gombok 79

77 MxControlCenter 80

81 Kamera szoftver 85

86 A MOBOTIX kamerák előnyei 92 Nagyfokú megbízhatóság (nincs mozgó alkatrész, német minőség) Időjárásálló kültéri kivitel, nagy hőtűrés Beépített intelligencia Drága rögzítő és képfeldolgozó helyett, elegendő egy fájlszerver (PC vagy NAS) Elosztott hálózat, a kamerák is tárolják a felvételt Nagyfelbontású kép (1280*960) IP kamera nagyon kis hálózati terheléssel (MxPEG tömörítés) Alacsony fogyasztás 3W (táp, PoE, napelem) Kétirányú hangátvitel, beépített mikrofon és hangszóró Beépített IP telefon (SIP) Beépített mozgásérzékelő (PIR), hang és soros porti vezérlési lehetőség Többféle optika (normál/tele/halszem, nappali/éjjeli) Többféle riasztás (MxCC, telefon, , stb.) Távfelügyelet

87 Kereskedelem és képviselet MOBOTIX Helyi disztribútor (kereskedelmi és szakmai képviselet) Viszonteladó Rendszerintegrátor 94

88 Referenciák MOL beléptető rendszer (Százhalombatta) Állami Egészségügyi Központ VIP részleg MÁV kórház MÁV hatvani állomás SCANIA telephely SAMSUNG raktárbázis Mammut üzletház Községi térfigyelő rendszerek Irodaépületek Gyártó csarnokok Építkezés megfigyelések 95
