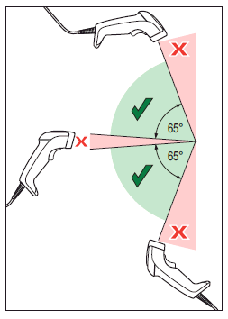

6 HP újrahasznosítási program Vegyi anyagok Veszélyes anyagokra vonatkozó rendelet (RoHS) vi HUWW

7 1 Az olvasó telepítése A vonalkód-olvasó telepítésének lépései a következők. 1. Csatlakoztassa a csatlakozókábelt a lapolvasó aljához ábra: A kábel csatlakoztatása és leválasztása 2. Csatlakoztassa a csatlakozókábel másik végét az állomás-eszköz USB-csatlakozójához ábra: USB-csatoló csatlakoztatása 3. Célozzon az olvasóval a vonalkódra, és húzza meg a ravaszt ábra: Célzás és leolvasás HUWW 1

8 4. Gondoskodjon róla, hogy a leolvasó vonal a kód minden vonalát és közét lefedje ábra: Helyes és helytelen leolvasások 5. Ne tartsa az olvasót közvetlenül a vonalkód fölé. A vonalkódról közvetlenül az olvasóba visszaverődő lézert tükrözött fénynek nevezzük. Ez a tükrözött fény megnehezítheti a dekódolást. Az olvasót akár 65 fokban döntheti előre vagy hátra, és a dekódolás sikeres marad fejezet Az olvasó telepítése HUWW

9 2 Az olvasó használata Az olvasó részei 2-1. ábra: Az olvasó alkatrészei (1) LED (2) Olvasóablak (3) Védőkeret (4) Ravasz Olvasási üzemmódok Az olvasó az alábbiakban leírt különféle olvasási üzemmódokban tud működni. Ravasz által működtetett egyszeri üzemmód A ravasz meghúzásakor az olvasási funkció addig marad bekapcsolva, amíg az alábbiak egyike nem történik: letelik egy előre beprogramozott időtartam az olvasó egy címkét leolvasott a ravaszt elengedi Ez az üzemmód a kézi olvasó jellemző üzemeltetéséhez kapcsolódik: amikor a ravaszt meghúzza, a leolvasás megkezdődik és a készülék addig olvas, amíg a ravaszt fel nem engedi vagy a maximális beprogramozott idő letelik. MEGJEGYZÉS: A programozható funkciókról további információkat a termék programozási útmutatójában találhat. Kapcsolódó téma: Olvasás aktiválási idő. HUWW Az olvasó részei 3

10 2-2. ábra: Ravasz által működtetett egyszeri üzemmód Többszöri üzemmód behúzott ravasszal Amikor a ravaszt meghúzza, a leolvasás megkezdődik és a készülék addig olvas, amíg a ravaszt fel nem engedi vagy a beprogramozott idő le nem telik. Egy címke leolvasása nem tiltja le a leolvasást. Amikor ebben az üzemmódban van, a kettős olvasási időtúllépés megakadályozza a nem kívánatos többszöri leolvasást. MEGJEGYZÉS: A programozható funkciókról további információkat a termék programozási útmutatójában találhat. Kapcsolódó téma: Aktív olvasási idő. A kettős olvasási időtúllépés programozására vonatkozó információkat is a termék programozási útmutatójában találja ábra: Többszöri üzemmód behúzott ravasszal Többszöri üzemmód ravasz impulzussal Amikor a ravaszt meghúzza és elengedi, az olvasás addig marad bekapcsolva, amíg egy előre beprogramozott időtartam le nem telik vagy a ravaszt másik állapotba kapcsolás céljából ismételten meghúzza. Amikor ebben az üzemmódban van, a kettős olvasási időtúllépés megakadályozza a nem kívánatos többszöri leolvasást. MEGJEGYZÉS: A programozható funkciókról további információkat a termék programozási útmutatójában találhat. Kapcsolódó téma: Aktív olvasási idő. A kettős olvasási időtúllépés programozására vonatkozó információkat is a termék programozási útmutatójában találja ábra: Többszöri üzemmód ravasz impulzussal Villogó üzemmód Az olvasó fénye a ravasz állapotától függetlenül be- és kikapcsol fejezet Az olvasó használata HUWW

11 MEGJEGYZÉS: Ezt a felvillanás és kialvás megadott ideje szabályozza. Ezeket a beállításokat a termék programozási útmutatójában leírtak szerint programozhatja ábra: Villogó üzemmód Mindig bekapcsolva A vonalkód leolvasásához nem szükséges a ravasz meghúzása. Az olvasás állandóan be van kapcsolva. Ha a ravaszt meghúzza, az olvasó úgy viselkedik, mintha Ravasz által működtetett egyszeri üzemmódban lenne. Amikor ebben az üzemmódban van, a kettős olvasási időtúllépés megakadályozza a nem kívánatos többszöri leolvasást. MEGJEGYZÉS: A kettős olvasási időtúllépés programozására vonatkozó információkat a termék programozási útmutatójában találja ábra: Mindig bekapcsolva Állvány üzemmód A vonalkód leolvasásához nem szükséges a ravasz meghúzása. Az olvasás automatikusan bekapcsol, ha egy cikket az olvasó látóterébe helyeznek. Ha a ravaszt meghúzza, az olvasó úgy viselkedik, mintha Ravasz által működtetett egyszeri üzemmódban lenne. Amikor ebben az üzemmódban van, a kettős olvasási időtúllépés megakadályozza a nem kívánatos többszöri leolvasást. MEGJEGYZÉS: A kettős olvasási időtúllépés programozására vonatkozó információkat a termék programozási útmutatójában találja ábra: Állvány üzemmód HUWW Olvasási üzemmódok 5

12 Ravasz objektum érzékelés Ez az üzemmód hasonlatos az Állvány üzemmódhoz, azzal a kivétellel, hogy a dekódoló aktiválásához meg kell húzni a ravaszt ábra: Ravasz objektum érzékelés Programozható vonalkódok Kényelmi okokból ez az útmutató tartalmazza az olvasó különféle csatolóival (terminál/állomás) történő konfigurálásához szükséges programozási vonalkódokat. A programozásról és konfigurálható funkciókról átfogóbb információkat a termék programozási útmutatójában találhat a címen. A termék konfigurációjának visszaállítása az alapértelmezett értékekre Ha nem biztos benne, hogy az olvasó milyen programozási funkciókat kínál, vagy néhány beállítást módosított és szeretné visszaállítani az olvasóban esetleg elmentett egyéni alapértelmezett konfigurációt, olvassa be az alábbi egyéni alapértelmezett konfiguráció visszaállítását szolgáló vonalkódot. Ez visszaállítja az egyéni konfigurációt a jelenleg aktív csatolón ábra: Egyéni alapértelmezett konfiguráció visszaállítása USB-csatoló Az olvasó közvetlenül egy USB-állomáshoz vagy táplált USB hubhoz kapcsolódik, és onnan kapja a tápfeszültséget. Nincs szükség további tápforrásra. USB-csatoló használata esetén az olvasó önműködően észleli az USB-t, és alapértelmezés szerint a HID billentyűzet csatolót állítja be ábra: USB-COM-STD kiválasztása fejezet Az olvasó használata HUWW

13 2-11. ábra: USB billentyűzet kiválasztása (normál billentyű kódolással) ábra: USB alternatív billentyűzet kiválasztása (alternatív billentyűzet kódolással) Fény- és hangjelzések Az olvasó hangjelzésekkel és a LED fényével jelzi a különböző funkciókat vagy hibákat. A jó leolvasást zöld fény is jelzi. A jelzések magyarázatát az alábbi táblázatok tartalmazzák. A táblázatokban felsorolt működés alól kivételt jelent, hogy az olvasó funkciói programozhatók és nem minden esetben vannak bekapcsolva. Vannak például olyan jelzések, mint a bekapcsolás, amelynek hangjelzése a programozó vonalkód-címkékkel letiltható. A termék programozási útmutatójában részletesebb listát találhat. Jelzés LED Hangjelzés Bekapcsolás Sikeres olvasás Bekapcsoláskor a LED felvillan, azonban lehetséges, hogy ez túl gyorsan történik ahhoz, hogy látható legyen. USB-csatoló használata esetén a LED addig villog, amíg be nem fejeződött az állomással végzett enumerálás. Ez a LED-jelzés a termék programozási útmutatójában leírtak szerint konfigurálható. Bekapcsoláskor az olvasó négy hangjelzést ad ki a legmagasabb frekvencián és hangerővel. Címke sikeres olvasásakor egy hangjelzés hallható a megadott frekvencián, hangerővel, mono/bitonális beállítás szerint és ideig. Hibás ROM 200 ms be / 200 ms ki Az olvasó egy hibajelző hangot ad ki a legnagyobb hangerőn 200 ms-ig. Korlátozott leolvasás a címke leolvasásakor Letiltott olvasó Nem alkalmazható A LED folyamatosan villog: 100 ms be / 900 ms ki. Az olvasó hatszor csiripel a legmagasabb frekvencián a megadott hangerővel. Nem alkalmazható HUWW Fény- és hangjelzések 7

14 A Hibaelhárítás Gyakoribb hibák elhárítása A következő táblázat a lehetséges problémákat, okokat, valamint javasolt megoldásokat tartalmazza. Probléma Lehetséges ok Lehetséges megoldás Semmi sem történik, amikor meghúzza az olvasógombot. A LED bekapcsol, de a vonalkód dekódolása nem történik meg. A vonalkód-olvasási képesség csökkent. A vonalkód dekódolása megtörténik, de a rendszer nem továbbítja az állomásnak. Az olvasó nem kap áramot. A csatoló- vagy tápkábelek meglazultak. Az olvasó programja nem tartalmazza a megfelelő típusú vonalkódot. A vonalkódot tartalmazó címke nem olvasható. Az olvasó és a vonalkód közötti távolság nem megfelelő. Az olvasóablak megkarcolódott vagy elszennyeződött. Az olvasó programja nem tartalmazza a megfelelő típusú állomást. Ellenőrizze a tápellátást. Gondoskodjon a tápforrás csatlakoztatásáról. Gondoskodjon róla, hogy minden kábelcsatlakozás megfelelően érintkezzen. Gondoskodjon róla, hogy az olvasó be legyen programozva a leolvasott típusú vonalkódra. További információkat a termék programozási útmutatójában találhat. Ellenőrizze, nem szennyeződött-e a címke. Próbáljon leolvasni más típusú vonalkódot. Helyezze az olvasót közelebb a vonalkódhoz, vagy távolabb tőle. Cserélje az ablakot az útmutatóban leírtak szerint. Az állomás típusa szerint megfelelő vonalkódot olvasson be. További információkat a termék programozási útmutatójában találhat. MEGJEGYZÉS: találja. A részletes hibaelhárítási utasításokat a termék programozási útmutatójában Online műszaki támogatás Látogasson el a weboldalra, ahol online hozzáférhet a műszaki támogatási információkhoz, önálló megoldást biztosító eszközökhöz, internetes támogatáshoz emellett közösségi fórumokat és számítástechnikai szakembereket, széles körű, kiterjedt tudásbázist, valamint megfigyelő és diagnosztikai eszközöket érhet el. 8 A függelék: Hibaelhárítás HUWW

15 Előkészületek a műszaki támogatás felhívásához Ha nem tud megoldani egy problémát az ebben a fejezetben találhat problémamegoldó tippek segítségével, lehetséges, hogy fel kell hívnia a műszaki támogatást. Tartsa a keze ügyében az alábbi információkat a telefonhíváskor: Ha a terméket egy HP POS számítógéphez csatolták, adja meg a POS számítógép sorozatszámát A számla dátuma A terméken levő pótalkatrész szám Azok a körülmények, amelyek között a probléma előfordult Kiírt hibaüzenet Hardver konfiguráció A használt hardver és szoftver HUWW Előkészületek a műszaki támogatás felhívásához 9
