MODUCONTROL HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁS CL FOLYADÉKHŰTŐHÖZ

Átírás

1 MODUCONTRO HSZNÁTI ÉS KRBNTRTÁSI UTSÍTÁS C FOYDÉKHŰTŐHÖZ

2 Tartalomjegyzék Bevezető panel gombjainak használata értékek kijelzésére és paraméterek beállítására Kiolvasható paraméterlista a hozzá tartozó értékekkel Működési paraméterek módosítása TéliNyári átváltás és fűtési/hűtési vízhőmérsékletek beállítása Felhasználói (USER) menü Haladó paraméter kiolvasó menü Hibajelek listája... 9 Rendszeres karbantartás Hidraulikus rendszer Elektromos rendszer Hűtőkör Mechanikus elemek Eseti karbantartás... 5

3 C_ kompakt, beltéri hőszivattyú/folyadékhűtő részletezése: Típusa: ERMEC C C CP C CH C_ kompakt, beltéri hőszivattyú/folyadékhűtő lapváltozat Csendesített kivitel Keringető szivattyúval Beépített hidraulikus modullal Hőszivattyús kivitel (a fenti hidraulikus kialakításokkal rendelhető). Jellemzők hőszivattyús üzemre optimalizált, előremenő hőmérséklet: 60Cig, fűtési üzem 5C 42C külső hőmérséklet mellett, csatlakoztatható a VMF rendszerhez, inverteres radiális ventilátorral szerelt, HMV gyártási lehetőség 5C 42C külső hőmérséklet mellett, mindegyik változat képes, akár 6Cos előremenő víz gyártására, hangszigetelt burkolat és kompresszorok, vízszintes vagy függőleges kifúvási lehetőség, műanyag nyomóoldali doboz C méretosztályok között, horganyzott acél nyomóoldali doboz C méretosztályok között, karterfűtéssel ellátott kompresszorok, EC inverter motoros plug fan ventilátorokkal, magas hatékonyságú lemezes hőcserélővel, a lemezes hőcserélő KR kiegészítő elektromos fagyvédelmi fűtőbetét a hőszivattyús kivitelekben alapfelszereltség, csepptálca a hőszivattyús kivitelekben alapfelszereltség, a fagyvédelmi fűtőbetét alapfelszereltség a puffertartályos változatokban,.2 Opcionálisan rendelhető kiegészítők ERSET: a berendezés üzemi setpointjának automatikus korrigálására szolgál, működése 00V MODBUS bemeneti jelen alapul. Kötelező kiegészítő: ER485 vagy MODU485

4 MODU485: RS485 interfész MODBUS protokollos épületfelügyeleti rendszerhez, HMV termeléshez kötelező kiegészítő DRE: lágyindító az indulási áramot csökkenti kb. 30%kal. Csak gyári beszereléssel. KR: fagyvédelmi elektromos fűtőszál a lemezes hőcserélőhöz. Csak gyári beszereléssel. PR3: Egyszerűsített távvezérlő panel, az alapvető vezérlési funkciók távvezérléssel történő megvalósítására szolgál.(ki/be kapcsolás, reteszelés). Maximálisan 30 m hosszú, 4 pólusú (csak hűtés), vagy 6 pólusú (hűtés/fűtés) kábellel, pólusonként minimum 0,5 mm2 keresztmetszettel. VT: Rezgéselnyelő pogácsa, a lábazaton előre kialakított furatokba lehet felcsavarozni. Elnyeli a kompresszor és a ventilátor által keltett rezgéseket. CP: csatlakozó idom, kondenzátor légcsatorna csatlakozáshoz GPC: kondenzátor védőrács KR B4/B5/B6 fűtőszál, fűtőszál gépalap fagyásának megakadályozására (fűtési üzemmódra) BSKW villamos fűtőmodul, kiegészítő villamos utófűtésre, átfolyós kivitelű, IP44 védettségű, az alábbi kivitelekben rendelhető: BS4KW230M (4 kw, 230V//50Hz) BS6KW230M (6 kw, 230V//50Hz) BS6KW400T (6 kw, 400V/3/50Hz) BS9KW400T (9 kw, 400V/3/50Hz) MUTICONTRO: központi szabályzó max. 4 db berendezés csoportvezérlésére SPW: külső puffertároló hőmérséklet érzékelő SDHW: külső HMV tároló hőmérséklet érzékelő ERWEB3006/86G/8G: Internetes távfelügyeleti rendszer 6 ill. 8 berendezés elérésére opcionális 3G modemmel Kompatibilis a VMF rendszerrel

5 .3 Berendezés elvi felépítése (C_ csak hűtés, beépített hidraulikus blokkal) kompresszor termosztatikus szelep szárító szűrő puffertároló légoldali hőcserélő légtelenítő áramláskapcsoló magasnyomás kapcsoló 200W fagyvédelmi fűtőbetét nyomástávadó cseppvízcsonk szivattyú direktmeghajtású ventilátor EC motorral kapcsolószekrény tágulási tartály lemezes hőcserélő elzáró vízszűrő biztonsági szelep.4 Műszaki adatok, csak hűtő berendezésre '''' C Hűtőteljesítmény Villamos teljesítményfelvétel hűtésben EER ESEER M.e. Vers. Tápellát ás kw 5,82 7, 8,8 2,65 6,28 8,3 20,4 26,6 32,86 40,34 kw P/ 5,87 7,8 8,89 2,8 6,47 8,5 20,37 24,34 3,94 38,3 kw 2,23 2,55 3,47 4,03 5,24 6,45 6,53 8,47 0,78 3,83 kw P/ 2,27 2,57 3,47 4,02 5,9 6,38 6,45 8,53 0,98 3,97 W/W 2,6 2,79 2,54 3,3 3, 2,84 3,08 3,09 3,05 2,92 W/W P/ 2,59 2,8 2,56 3,8 3,7 2,9 3,6 2,85 2,9 2,74 2,87 3,27 2,98 3,73 3,63 3,29 3,56 4,64 4,55 4,5

6 P/ 2,85 3,28 3,0 3,79 3,7 3,37 3,64 4,68 4,6 4,53 Víz tömegáram l/h ll Nyomásesés kpa Rendelkezésre álló nyomás kpa P/ 58,0 49,7 49,63 79,2 74,42 7,35 70,62 82,63 3,7 2,75 230V//5 0Hz 0,4 2,99 6,9 400V/3N/ 50Hz 4,8 5, 7,5 8,53 0,23 2,03 2,89 6,72 9,76 25,36 P/ 230V//5 0Hz 0,9 3,77 7,7 P/ 400V/3N/ 50Hz 5,57 5,88 8,3 9,88,64 3,47 4,36 7,85 2,55 27,33 230V//5 0Hz 2,6 24,6 24,7 400V/3N/ 50Hz,,6 2,6 3,68 5,38 6,98 20,38 27,36 30,76 40,76 P/ 230V//5 0Hz 22,57 25,57 25,67 P/ 400V/3N/ 50Hz 2,07 2,57 3,57 5,63 7,33 8,93 22,33 29,32 33,84 43,84 230V//5 0Hz 66,6 87,6 7,6 400V/3N/ 50Hz 37,6 40,6 7,6 77,8 77,8 77,8 05,8 90,86 92,56 25,56 P/ 230V//5 0Hz 67,57 88,57 8,57 P/ 400V/3N/ 50Hz 38,57 4,57 72,57 79,3 79,3 79,3 07,3 92,82 95,64 28,64 / / / / / / / 2/ 2/ 2/ Áramfelvétel hűtésben Maximális áramfelvétel (F) Indítási áramfelvétel (R) Kompresszor típusa Kompresszorok / körök száma n/n Teljesítményfokozatok % Min d Hőcserélő típusa Hőcserélő mennyisége lemezes lemezes lemezes lemezes lemezes lemezes lemezes lemezes lemezes lemezes n Min d Hidraulikus csatlakozás (victaulic) Ø Min d " /4 " /4 " /4 " /4 " /4 " /4 " /4 " /4 " /4 " /4 Ventilátorok száma (inverteres) n égszállítás m3/h Rendelkezésre álló névleges statikus nyomás Pa Hangteljesítmény (berendezés) db() 78,3 78,3 78, ,7 74,4 78,7 78,7 Hangnyomás (berendezés) db() 46,3 46,3 46, ,7 42,4 46,7 46,7 Hangteljesítmény (légoldal) db() 78,3 78,3 78,3 77,9 77,9 77,9, ,4 83,4 Hangteljesítmény (légoldal) db() 46,3 46,3 46,3 45,9 45,9 45,9 48,9 46,5 5,9 5,9 Hűtéskor (UNI EN 45:203) víz hőfoklépcső 7/2 C, környezeti hőmérséklet 35 C. Fűtéskor víz hőfoklépcső 45/40C, környezeti hőmérséklet 7C (6 C harmatponti hőmérséklet). hangteljesítmények mérése UNIENISO 964 alapján történt, az Eurovent előírásokkal összhangban. hangnyomás mérése a berendezéstől 0mre, 2es irányítási tényező mellett mérve ISO3744 szerint.

7 .5 Műszaki adatok, csendesített hűtőberendezésre '''' Vers. Tápellátá s 25 kw kw P/ kw kw P/ W/W W/W C_ M.e. Hűtőteljesítmény Teljesítményfelvétel EER ESEER ,65 6,9 8,53 2,4 5,63 7,57 8,54 24,09 3,56 37,27 5,7 6,97 8,62 2,29 5,82 7,78 8,75 24,6 32,35 38,2 2,24 2,7 3,62 4,42 5,62 6,83 7,52 9,77,60 4,63 2,28 2,73 3,62 4,4 5,58 6,77 7,45 9,84,8 4,78 2,52 2,55 2,35 2,75 2,78 2,57 2,47 2,47 2,72 2,55 P/ 2,50 2,56 2,38 2,78 2,84 2,63 2,52 2,50 2,74 2,58 2,67 2,70 2,50 2,9 2,95 2,73 2,6 3,54 3,9 3,66 P/ 2,65 2,7 2,52 2,95 3,0 2,79 3,67 3,59 3,94 3,7 Víz tömegáram l/h Nyomásesés kpa 8,0 25,0 24,0 25,0 27,0 28,0 25,0 38,0 49,0 66,0 Rendelkezésre álló nyomás kpa P/ 59,0 50,0 52,0 82,0 77,0 75,0 77,0 9,0 37,0 29,0 230V//5 0Hz 9,93 2,79 6,83 400V/3N/ 50Hz 4,3 4,70 6,90 8,97,27 2,64 3,64 8,54 20,20 26,0 P/ 230V//5 0Hz 0,70 3,57 7,63 P/ 400V/3N/ 50Hz 5,08 5,48 7,70 0,3 2,67 4,07 5,09 9,64 2,96 28,00 230V//5 0Hz 2,6 24,6 24,7 400V/3N/ 50Hz,,6 2,6 3,68 5,38 6,98 20,38 27,36 30,76 40,76 P/ 230V//5 0Hz 22,57 25,57 25,67 P/ 400V/3N/ 50Hz 2,07 2,57 3,57 5,63 7,33 8,93 22,33 29,32 33,84 43,84 230V//5 0Hz 66,6 87,6 7,6 400V/3N/ 50Hz 37,6 40,6 7,6 77,8 77,8 77,8 05,8 90,86 92,56 25,56 P/ 230V//5 0Hz 67,57 88,57 8,57 P/ 400V/3N/ 50Hz 38,57 4,57 72,57 79,3 79,3 79,3 07,3 92,82 95,64 28,64 / / / / / / / 2/ 2/ 2/ lemezes lemezes lemezes lemezes lemezes lemezes lemezes lemezes lemezes lemezes Áramfelvétel hűtésben Maximális áramfelvétel (F) Indítási áramfelvétel (R) Kompresszor típusa Kompresszorok / körök száma n/n Teljesítményfokozatok % Hőcserélő típusa Hőcserélő mennyisége n Hidraulikus csatlakozás (victaulic) Ø " /4 " /4 " /4 " /4 " /4 " /4 " /4 " /4 " /4 " /4 Ventilátorok száma (inverteres) n égszállítás m3/h Pa Hangteljesítmény (berendezés) db() 70,6 70,6 70,6 68,9 68,9 68,9 68,9 65,6 7,7 7,7 Hangnyomás (berendezés) db() 38,6 38,6 38,6 36,9 36,9 36,9 36,9 33,6 39,7 39,7 Hangteljesítmény (légoldal) db() 70,7 70,7 70,7 67,8 67,8 67,8 67,8 63, 72,6 72,6 Hangteljesítmény db() 38,7 38,7 38,7 35,8 35,8 35,8 35,8 3,6 4, 4, Rendelkezésre álló névleges statikus nyomás

8 (légoldal) Hűtéskor (UNI EN 45:203) víz hőfoklépcső 7/2 C, környezeti hőmérséklet 35 C. Fűtéskor (UNI EN 45:203) víz hőfoklépcső 45/40C, környezeti hőmérséklet 7C (6 C harmatponti hőmérséklet). hangteljesítmények mérése UNIENISO 964 alapján történt, az Eurovent előírásokkal összhangban. hangnyomás mérése a berendezéstől 0mre, 2es irányítási tényező mellett mérve ISO3744 szerint..6 Működési tartomány C hűtésben.7 jánlott minimális rendszertérfogatok C Kompresszorok száma db Csak hűtős kivitel "" l/kw Hőszivattyú "H" l/kw jánlott minimális rendszertérfogat:.8 Méretek

9 Csak hűtő és csendesített berendezések mérete (csomagolás nélkül) Vers. M.é Magasság () mind mm Hossz (B) Mélység (C) Súly (üresen) P mm mm mind mm kg P kg kg

10 .9 ehetséges légoldali kialakítások (helyszínen átfordítható idomok).0 CP szívóoldali csatlakozó idom CP CP 2 CP 3 mm B mm C mm D mm E mm

11 felszerelés lépései: Csomagolja ki és állítsa össze a szívóidomot a fenti rajz szerint. C esetén: bontsa le a fedelet (C) szerelje le a merevítőt (D) helyezze a szívóidomot a lyukak által kijelölt megfelelő pozícióba helyezze vissza a fedelet (C) rögzítse az idomot a mellékelt csavarokkal

12 C00200 esetén: helyezze a szívóidomot a lyukak által kijelölt megfelelő pozícióba rögzítse az idomot a mellékelt csavarokkal

13 2 Használati utasítás bevezető kezelési panel lehetőséget nyújt a gép összes működési paraméterének gyors állítására és kijelzésére. Kijelző 4 különböző karaktert és több EDet tartalmaz, a különböző működési funkciók megjelenítésére, és a hibajelek kijelzésére. panel minden beállított értéket és módosítást ment. Egy PR3 távirányító beszerelésével mód nyílik távolról vezérelni a gépet, kibe kapcsolni, fűtőhűtő üzemmód közötti váltásra, illetve az aktuális hibajelek lekérdezésére. Áramkimaradás esetén a gép a beállított paraméterek alapján újra indul. távirányítóval minden alap funkció változtatható 30m távolságból

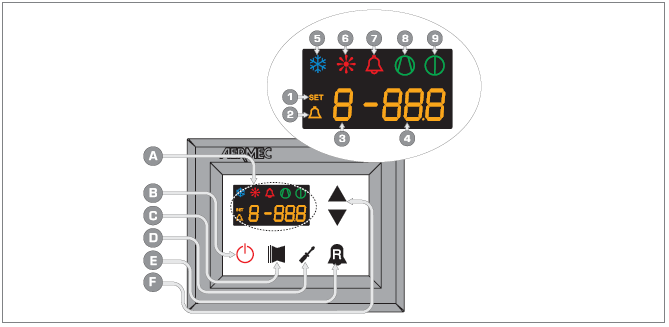

14 3 panel gombjainak használata értékek kijelzésére és paraméterek beállítására B C D E F Kijelző Bekapcsoló gomb Érzékelők menüje Menü beállítások Hibakódok Paraméterek változtatása Beállítási menü kijelezve 2 Hibaüzenetek kijelezve 3 Paraméter index 4 Paraméter rövidítés/paraméter érték 5 Nyári üzem jelző 6 Téli üzem jelző 7 Jelenlegi hibaüzenet 8 Kompresszor működési mód kijelző 9 eállás folyamatban fő felhasználói felület ledes kijelzővel és érintőgombos kezelő szervvel készül. menü megfelelő pontjait a megfelelő gombok megnyomásával lehet elérni. Normál módban a kijelző a kilépő víz hőmérsékletét mutatja (4 karakter). Csak a 3 jobb oldali karakter jezli az aktuális értéket, míg a bal oldali azt az indexet ami alapján a paramétert be lehet azonosítani. (lsd következő oldal) nyilak segítségével lehet navigálni a beállítások között, ahogy a kiválasztott paraméter értékét is ezekkel lehet változtatni.

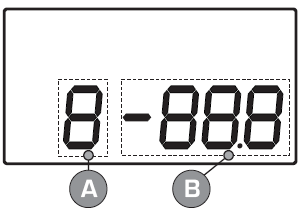

15 4 Kiolvasható paraméterlista a hozzá tartozó értékekkel Jelmagyarázat: Kijelző: B Funkció Paraméter érték Paraméter jelentés

16 5 Működési paraméterek módosítása Ebben az állapotban csak megnézni lehet a paramétereket, navigálni köztük a felle nyilakkal lehet hhoz hogy hozzáférjünk a beállításokhoz, meg kell nyomni a CSVRHÚZÓ gombot kétszer. z első megnyomás után kódot kér, ez 000 majd ezután nyomjuk meg újra csavarhúzó gombot hogy elfogadja a 000 értéket. És lépjünk a beállítási menübe. z értékeket itt is a nyilakkal lehet emelni vagy csökkenteni Ha bent vagyunk a beállítás menüben a nyilakkal végig lehet pörgetni őket. en paraméternek van egy jelölésmódja ami alapján azonosítható. 3 bal oldali szám a beállított paraméter értékeire vonatkoznak Hogy módosítani tudjunk egyes paramétereken meg kell jeleníteni őket, majd meg kell nyomni a CSVRHÚZÓ gombot, hogy beléphessünk a megváltoztatás módba. Ha eddig eljutottunk, akkor a már jól ismert nyilakkal állíthatjuk a paraméterhez tartozó értékeket. Ha egyszer megváltoztatunk egy paraméterhez tartozó értéket, el is menthetjük ezt, a CSVRHÚZÓ gomb újabb megnyomásával. Ilyenkor visszakerülünk a kijelzés módba. hol is a nyomkodás nem fog értéket változtatni, de elérhetővé válik a következő paraméter Ha végeztünk a paraméterek beállításával az KÖNYV gomb megnyomásával, visszatérhetünk az alapállapothoz Ne feledjük ha kiléptünk, a további változtatásokhoz újra kell kezdeni a folyamatot a fentebb leírtak alapján 6 TéliNyári átváltás és fűtési/hűtési vízhőmérsékletek beállítása z USER menübe lépjünk be, majd a 4. fejezetben leírtak szerint a CSVRHÚZÓ gombot megnyomva megjelenik a P 000 képernyő (Ez a Pasword 000 jelzése). Nyomjuk meg ismételten a CSVRHÚZÓ gombot, majd a E és FE gombokkal tudunk navigálni a menüpontok közt. megfelelő menühöz érve nyomjuk meg ismét a CSVRHÚZÓ gombot, hogy belépjünk az almenübe az érték megváltoztatásához. z érték villogni kezd, majd a E és FE gombokkal tudjuk az értéket változtatni.

17 Hogy az új beállítást elmentsük, nyomjuk meg ismét a CSVRHÚZÓ gombot. Ezáltal visszatértünk a menü gyökér rendszerbe, ahol a E és FE gombokkal ismét kereshetünk a paraméterek közt. Kijelzés Minimum Maximum érték érték Jelentés Fűtő/hűtő üzemmód választás 0= hűtés; = fűtés előtti szoftver verziónál a gép kikacsolt állapotú kell legyen üzemmód változtatásnál. 20C 26C Hűtési hőmérséklet alapjel C 20C Hűtési differenciál tartomány bekapcsolja a kompresszort, ha a hűtési alapjel ekkora értékkel kerül túllépésre 25C * Fűtési hőmérséklet alapjel a csak hűtős gépeknél megjelenik, de nem változtatható 20C Fűtési differenciál tartomány bekapcsolja a kompresszort, ha a fűtési alapjel ekkora értékkel csökken, a csak hűtős gépeknél megjelenik, de nem változtatható C

18 7 Felhasználói (USER) menü fentieken túlmenően az USER menüben az alábbi értékeket tudjuk módosítani még. Járjunk el a 4. fejezet szerint a paraméter kiválasztása és módosítása terén. Minimum Maximum Kijelzés Jelentés érték érték Fűtés/hűtés üzemmód választás 0= hűtés; = fűtés előtti szoftver verziónál a gép kikacsolt állapotú kell legyen üzemmód változtatásnál. 20C 26C Hűtési hőmérséklet alapjel C 20C Hűtési differenciál tartomány bekapcsolja a kompresszort, ha a hűtési alapjel ekkora értékkel kerül túllépésre 25C * Fűtési hőmérséklet alapjel a csak hűtős gépeknél megjelenik, de nem változtatható 20C Fűtési differenciál tartomány bekapcsolja a kompresszort, ha a fűtési alapjel ekkora értékkel csökken, a csak hűtős gépeknél megjelenik, de nem változtatható C Külső hőmérséklet függő szabályozás 0 3 0= nincs alkalmazva; = csak hűtéskor alkalmazva; 2=csak fűtéskor alkalmazva; 3= hűtéskor és fűtéskor is alkalmazva 6,7,8,9 paraméterek csak akkor kerülnek kijelzésre, ha az 5 paraméter,2,3 értékkel szerepel

19 26C Hűtési szabályzott alapjel értéke, ez a vízhőmérséklet kerül előállításra TF külső hőmérséklet esetén 50C Hűtési szabályzott külső hőmérséklet értéke, az SF vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra 20C 26C Hűtési szabályzott alapjel2 értéke, ez a vízhőmérséklet kerül előállításra TF2 külső hőmérséklet esetén 40C 50C Hűtési szabályzott külső hőmérséklet2 értéke, az SF2 vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra 25C * Fűtési szabályzott alapjel értéke, ez a vízhőmérséklet kerül előállításra TC külső hőmérséklet esetén 40C 50C Fűtési szabályzott külső hőmérséklet értéke, az SC vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra 25C * Fűtési szabályzott alapjel2 értéke, ez a vízhőmérséklet kerül előállításra TC2 külső hőmérséklet esetén 40C 50C Fűtési szabályzott külső hőmérséklet2 értéke, az SC2 vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra 25C * Használati melegvíz hőmérséklet alapjel, ha van HMV készítés 20C Használati melegvíz hőmérséklet differeciál, bekapcsolja a kompresszort, ha a HMV alapjel ekkora értékkel csökken, csak ha van HMV készítés 20C 40C C

20 8 Haladó paraméter kiolvasó menü

21 9 Hibajelek listája z előhiba hibává válhat, ha a előhibában töltött idő több mint 60 másodperc, vagy túllépi a maximum ötszöri előfordulást Hiba kódja Előhiba kódja Megnevezés 0 Compresszor mágneskapcsoló Ventilátor mágneskapcsoló Szivattyú mágneskapcsoló 2 02 Ventilátor mágneskapcsoló (csak 3.6 verzió után) 3 03 Magas nyomás kapcsoló 4 04 Áramlás kapcsoló Delta p kapcsoló 5 05 lacsony nyomás kapcsoló 6 06 Belépő hőmérséklet érzékelő hiba 7 07 Kilépő hőmérséklet érzékelő hiba 8 08 fagyvédelem 9 09 Nyomó hőmérséklet érzékelő hiba 0 0 Nyomó oldali gázhőmérséklet érzéeklő hiba Magas nyomás távadó hiba 2 2 Magas nyomás hiba 3 3 Fagyvédelmi érzékelő hiba 4 4 lacsony nyomás távadó hiba 5 5 lacsony nyomás hiba 6 Elégtelen teljesítmény 7 7 Szivattyú mágneskapcsoló (csak 3.6 verzió után) 8 8 Magas nyomás partilizáció 9 9 lacsony nyomás partilizáció Nyomó oldali hőmérséklet partilizáció 2 2 Back emf inverter hiba (longertek 4, 20) Belső kommunikációs hiba (longertke 5) Kompresszor túláram (longertek 6) Nincs terhelés, kompresszornak nincs elég nagy áramfelvétele (longertek 7) Nem megfelelő BUS feszültség (longertek 8) Hiba indításnál (longertek9) IPM védelmi hiba (longertek 2) EEPRPM hiba (longertek 3) Kompresszor áll (longertek 6) Nincs kommunikáció (B polaritás soros vezérlőkábel) 3 3 PFC modul hiba (longertek 23)

22 32 32 Hűtő lamella túlhevülés (PY) Túláram gyorsuló módban hardver hiba (PY2) Túláram állandó sebességen hardver hiba (PY3) Túláram lassuló módban hardver hiba(py4) lulfeszültség DC Bus (PY5) Túlfeszültség DC Bus (PY6) PFC konverter, PFC modul szoftver hiba (PY9) 4 4 Túláram gyorsuló módban szoftver hiba (PY0) Túlterhelés (PY) Túláram állandó sebességen szoftver hiba (PY2) Túláram lassuló módban szoftver hiba(py3) Kompresszor nem megfelelően csatlakzoztatott (PY4) Nincs kommunikáció (PY5) Hűtő lamella hőmérséklet érzékelő hiba (PY6) 5 5 Paraméter anomália (PY20) 54 Folyamatmegfordító szelep hiba Túl magas belépő vízhőmérséklet 56 Folyamatmegfordítás magas gázhőmérsékletnél HMV hőérzékelő olvasási hiba Külső hőmérséklet érzékelő olvasási hiba Belépő hőérzékelő hiba WR kondenzátor Kilépő hőérzékelő hiba WR kodenzátor 6 6 Carel inverter túláram Carel inverter kompresszor motor túlterhelés Carel inverter túlfeszültség Carel inverter alulfeszültség Carel inverter meghajtó túlfűtés Carel inverter meghajtó alulfűtés Carel inverter hardver túláram Carel inverter kompresszor túlfűtés Carel inverter foglalt Carel inverter CPU hiba 7 7 Carel inverter alapértékek Carel inverter DC Bus lüktetés Carel inverter nincs kommunikáció micropcvel Carel inverter meghajtó hőérzékelő hiba Carel inverter önkonfiguráció sikertelen Carel inverter meghajtó nem áll rendelkezésre

23 77 77 Carel inverter motor fázis hiba Carel inverter hűtő ventilátor hiba Carel inverter sebesség hiba PFC hiba 8 8 PFC túlterhelés Tépfeszültség hiba (70V alatt) Inverter típus hiba B hiba micropc B2 hiba micropc B3 hiba micropc B4 hiba micropc B5 hiba micropc B6 hiba micropc B7 hiba micropc 9 9 Magas nyomás hiba micropc lacsony nyomás hiba micropc Nyomó oldali gázhőmérséklet hiba micropc Nyomáskülönbség alacsonyabb, mint a meghatározott micropc Kompresszor indulás hiba micropc Időtúllépés működési határ micropc lacsony túlhevítés hiba micropc MOP hiba micropc lacsony belépő hőmérséklet hiba micropc EVD EVO; EVOtunes hiba micropc EVD EVO szabályzási hiba micropc EVD EVO rendszer, érzékelő hiba micropc Foglalt micropc Nincs kommunikáció az inverter és a micropc között, micropc hiba Inverter nem kompatibilis a kiválasztott kompresszorral micropc Delta p nagyobb., mint a megengedett az indításnál lacsony nyomás határ

24 0 Rendszeres karbantartás készülék bármilyen tisztítása tilos addig, amíg a berendezés a villamos hálózathoz csatlakozik! Üzembe helyezés előtt ellenőrizze a tápellátás feszültségét. rendszeres karbantartás elengedhetetlen a berendezés megbízható és gazdaságos üzemeltetéséhez. Ezért elengedhetetlen az alábbi karbantartási lépések évenkénti (vagy üzemeltetési ciklusonkénti) elvégzése: 0. Hidraulikus rendszer Ellenőrizze a(z). hidraulikus hálózat tömítettségét, 2. vízszűrő tisztaságát, 3. áramláskapcsoló megfelelő működését, 4. esetleges levegősödést (szivárgásra utaló jeleket), 5. elpárologtató egyenletes vízáramát, 6. hidraulikus vezetékek hőszigetelésének állapotát, 7. glikol megfelelő arányát. 0.2 Elektromos rendszer Ellenőrizze a(z) 8. villamos védőberendezések megfelelő működését, 9. tápellátást, 0. berendezés teljesítményfelvételét,. villamos csatlakozások feszességét, 2. kompresszor karterfűtés működését. 0.3 Hűtőkör Ellenőrizze a(z) 3. kompresszor állapotát, 4. hőcserélő hatásfokát, 5. üzemi nyomásokat, 6. hűtőkört esetleges szivárgások nyomait keresve, 7. alacsony és magasnyomáskapcsolók megfelelő működését, 8. a szárítószűrő állapotát. 0.4 Mechanikus elemek Ellenőrizze a(z) 9. csavarokat, a kompresszor és a kapcsolószekrény felfogatását (a laza csavarok rendellenes rezgéseket és zajt okozhatnak), 20. tartószerkezet állapotát, esetleges oxidáció esetén javítsa a hibás felületet Figyelem: az átvizsgálást, karbantartást és esetleges javításokat csak szakképzett és engedéllyel rendelkező személy végezheti el, betartva a törvényi és szakmai előírásokat! nem megfelelően végzett átvizsgálás és karbantartás kárt okozhat a berendezésben és a felhasználókban! Eseti karbantartás C berendezést a gyártás során töltik és tesztelik R40 hűtőközeggel. Normál esetben nincs szükség a gáztöltet ellenőrzésére, de ennek ellenére a hosszú üzemidő során előfordulhat, hogy a csatlakozások mellett kis hűtőközeg szivárgás lép fel. Bizonyos mennyiség felett a hűtőközegveszteség a berendezés hibás üzemét okozhatja. Ebben az esetben a szivárgások felderítését, a javítást és az újratöltést csak szakképzett és engedéllyel rendelkező szakember végezheti el!
