DUPLEX EC kompakt szellőztető egységek hővisszanyeréssel és elektronikusan vezérelt ventilátorokkal

Átírás

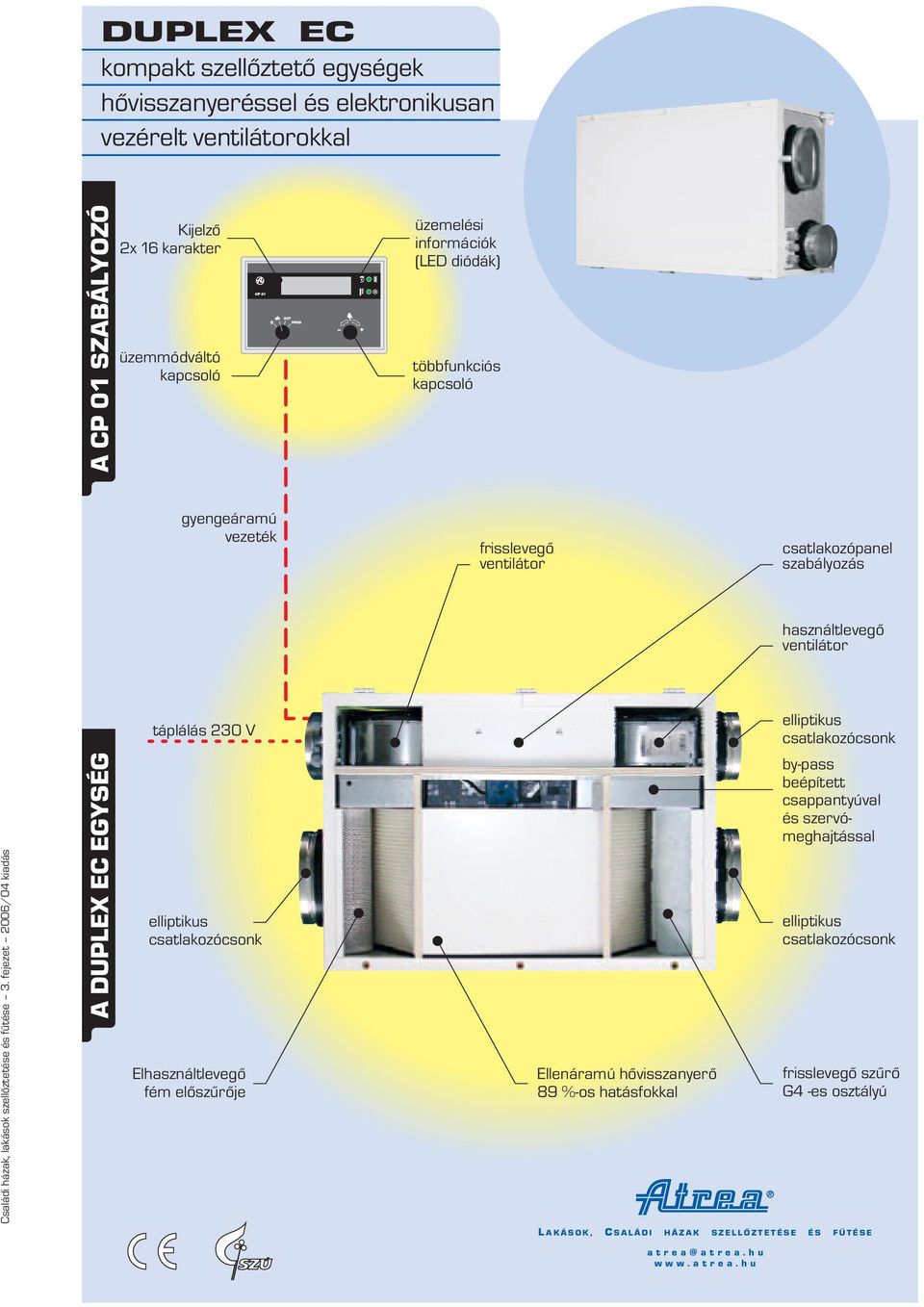

1 DUPLEX kompakt szellőztető egységek hővisszanyeréssel és elektronikusan vezérelt ventilátorokkal A CP 1 SZABÁLYOZÓ Kijelző 2x 16 karakter üzemmódváltó kapcsoló üzemelési információk (LED diódák) többfunkciós kapcsoló gyengeáramú vezeték frisslevegő ventilátor csatlakozópanel szabályozás használtlevegő ventilátor Családi házak, lakások szellőztetése és fűtése. fejezet 26/4 kiadás A DUPLEX EGYSÉG táplálás 2 V elliptikus csatlakozócsonk Elhasználtlevegő fém előszűrője Ellenáramú hővisszanyerő 89 %-os hatásfokkal elliptikus csatlakozócsonk by-pass beépített csappantyúval és szervómeghajtással elliptikus csatlakozócsonk frisslevegő szűrő G4 -es osztályú LAKÁSOK, CSALÁD HÁZAK SZELLŐZTETÉSE ÉS FŰTÉSE atrea@atrea.hu

2 LEÍRÁS, MŰSZAK ADATOK LEÍRÁS Felhasználási terület A szabadalmaztatott DUPLEX egységek bármely típusú, de elsősorban az alacsony energiaigényű és passzív családi házak illetve emeletes tömblakások komfortos szellőztetésére szolgálnak. Leírás -2-1 A fehérre festett, polyuretánhab szigetelésű (U =,95 Wm K ), hőhidak nélküli készülékházban egy ellenáramú, műanyag hővisszanyerő (alaphatásfoka 89 %), két darab radiális elektronikusan () vezérelt ventilátor, G4 osztályú befúvó oldali levegőszűrő, az elhasznált levegő előszűrője, automatikusan vezérelt by-pass csappantyú, szabályozó egység és csatlakozópanel található. A páralecsapódás elvezetése az egység elhelyezésétől függően ker-l kialakításra. Az ellipszis alakú csatlakozócsonkokhoz a körkeresztmetszetű vezetékek hőhíd nélküli rugalmas csatlakozással kötődnek. Az egység belső tere villámzáras ajtókon keresztül érhető el. 175 AZ EGYSÉG MÉRETE 2 55 MŰSZAK ADATOK DUPLEX 2 5 frisslevegő max.* m/ó 2 5 elhasznált levegő max. * m /ó 2 5 hővissz. hatásfoka alap % Magasság mm mélység H mm hossz (csonkok nélkül) L mm csonkok átmérője (ellipszis) mm 125 (el l. ) 16 (el l. ) 2 (k ör /el l. ) Tömeg kg by-pass GEN (aut. Szabályozás) tápfeszültség V 2/5Hz szűrési osztály friss levegő G4 ( vagy F7) kondenzátum elvezetése mm 1x 14( vagy 26) * az értékeket az egyes teljesítménygörbék szerint korrigálni szükséges ELHELYEZÉS PADLÓN FEKVŐ KVTEL Felünézet 5 L PARAPET KVTEL Elölnézet MENNYEZET KVTEL felülnézet (alaprajz) H AZ EGYSÉG ELŐNYE 1) az típusú ventilátorok alacsony fogyasztásúak, fokozatmentes fordulatszám szabályozásuk konstans átfolyó mennyiség mellett lehetővé teszi a helyiségek kiegyenlített szellőztetését 2) az egység nagyobb teljesítménye lehetővé teszi az intenzív huzatszellőztetést és a nyári szellőztetést ) az egység borítása kitűnőhőszigetelési tulajdonsággal rendelkezik, hőhidak nélkül 4) a beépített by-pass az egység szériatartozéka, nem igényel külön teret 5) a szériatartozékként szerelt digitális szabályozó rendszer lehetővé teszi a heti programozást, további érzékelők csatolását (pl. légminőség érzékelők, páratartalom érzékelők), a by-pass csappantyú automatikus vezérlését a hőmérséklet függvényében 6) a háromféle telepítési verzió (mennyezet alatti, fali, padlón elhelyezett) lehetővé teszi bármely lakásban a rendelkezésre álló hely tökéletes kihasználását 7) az energetikai szemponból optimált hővisszanyerőnagyon magas gazdaságossági mutatót eredményez (a felhasznált elektromos energia mennyisége a szállított légtérfogathoz viszonyítva, w=,8w/m/ó) 8) az energetikai hatásfok eléri a 11, értéket 9) minimális beépítési méretei lehetővé teszik a WC vagy a folyosó mennyezete alatti beépítést 1) az univerzális kialakításnak köszenhetően mind jobbos, mind balos kialakításban beépíthető SZELLŐZTETŐ RENDSZER ELŐNYE 1) az egészségügyileg szükséges állandó légcsere biztosítása mellett lehetőség van a huzatszellőztetésre külső jel alapján a WC-ből, fürdőszobából, konyhából 2) a szellőztetés költségeinek 9 %-os megtakarítása ) a penészedés megakadályozása 4) a kellemetlen hőérzet kialakulásának elkerülése minimális hőmérsékletkülönbséggel rendelkező levegő betáplálásával 5) az összes külső és belső energiavisszanyerési lehetőség felhasználásával felmelegített szellőztető levegő előállítása és a szállítás közbeni hőveszteség kiegyenlítése 6) tökéletesen szűrt levegő befúvásával (G4-F7) jelentősen csökken a légúti megbetegedések és az allergia kialakulásának lehetősége 7) a szellőztetési teljesítmény maximálisra állításával (by -passon keresztül) lehetőség van a lakás hűtésére a nyári időszakban, éjszakai előhűtéssel egyetemben 8) a rendszer biztosítja a levegő CO2 tartalmának és relatív páratartalmának automatikus kívánt szinten tartását 9) az egységes építőelemes megoldás lehetővé teszi a rendszer önerőből történő telepítését is JELMAGYARÁZAT Az egységek univerzális kivitelűek, az előzőekben feltüntetett szerelési pozíciókba beépíthetőek. e1 friss külső levegő beszívása e2 friss szűrt levegő befúvása i1 elhasznált levegő elszívása elhasznált levegő kifúvása

3 MŰSZAK ADATOK DUPLEX nyomástartalék p (Pa) st nyomástartalék p (Pa) st nyomástartalék p (Pa) st W nyomástartalék (külső) ventilátorok el. Fogyasztása 6 W 5 W 8 W 25 4 W 2 W 9 W W 1 W DUPLEX DUPLEX W 1 W W 25 W nyomástartalék (külső) ventilátorok el. Fogyasztása 9 W 8 W 1 W 7 W 6 W 5 W 4 W W 125 W 1 W 75 W W nyomástartalék (külső) ventilátorok el. Fogyasztása 175 W W AKUSZTKA TELJESÍTMÉNYSZNT L W ( d B) db(a) 125 Hz 25 Hz 5 Hz 1 khz 2kHz DUPLEX 2 szívó oldal nyomó oldal környezetbe 25,4 4,5 5,9 6,2 41,9 7,6 28, 6,9 7,9 17,1 1,9 1,6 15,6 25,9 29,7 15,6 19,9 26,2 61, 74, 52,5 71,9 75,9 58,8 66,9 7,9 55,1 55,9 68,9 5, 46,9 67,9 44, 42,9 66,9 42,7 DUPLEX szívó oldal nyomó oldal környezetbe,6 8,2 7,4 41,9 46,9 7,6,9 9,9 4, 24,9 4,9 5,2 18,9 1,9 29,7 18,9 2,9 29,8 65,4 76, 59,2 76,9 8,9 67,9 7,9 76,9 64,2 58,9 7,9 56,4 5,9 67,9 47, 44,9 66,9 44,9 DUPLEX 5 szívó oldal nyomó oldal környezetbe 29,6 9,4 8,6 9,9 48,9 7,6 1,9 41,9 4, 2,9 6,9 5,2 21,4 1,9 29,7 19, 25,9 2,1 6,8 78,9 6, 74,9 82,9 71,9 68,9 78,9 65,2 55,9 74,9 61,5 5,9 69,9 52,5 46,9 71,9 51, db(a) 125 Hz 25 Hz 5 Hz 1 khz 2kHz DUPLEX 2 25, 27, 27, 21,1 19,2 15,7 környezetbe 42, 48, 44,5 9,7,5 2,2 DUPLEX 26,9 27, 2,8 24,6 19,2 19,2 környezetbe 48,7 57,4 5,6 45,9 6,8 4, DUPLEX 5 27,8 26,7 2,5 24, 18,9 21, Környezetbe 52,5 61,1 54,4 5,7 41,7 4,2 Az akusztikai hangnyomásszint az egységtől 1m távolsgban. Hővisszanyerés hatásfoka (%) AKUSZTKA NYOMÁSSZNT L D1 ( d B) HŐVSSZANYERÉS HATÁSFOKA 1 9 Mi = Me 8 DUPLEX 5 DUPLEX 2, esetleges kondenzációs zóna ATREA LÉGTHNKA RENDSZER ALACSONY ENE RGAGÉNYŰ ÉS PASSZÍV HÁZAK RÉSZÉRE A szellőztető rendszer biztosítja a családi házak, valamint a többemeletes lakótömbi lakások irányított, kiegyenlített szellőztetését, a befújtlevegő előmelegítését, nyári előhűtését, a belső és külső energiavisszanyerési lehetőségek maximális kihasználásával. A rendszer biztosítja a szűrt frisslevegő befúvását a lakóhelyiségekbe, valamint az elhasznált levegő elszívását a szociális helyiségekből, a WC-ből, a fürdőszobából és a konyhából. Az alacsony energiaigényű házak esetében a szellőztető rendszer kiegészíti a hagyományos fűtőrendszert (központi fűtés, padlófűtés, stb.). e ZVT A saját fűő t rendszerrel nem rendelkező passzív házak esetében csupán a befújt levegőelőmelegítése történik egy a vezetékben elhelyezett fűő t testtel, kandallóbetéttel, vagy egyéb bivalens hőforrással, előnyösen kombinálva egy keringtető szegmenssel az optimális páratartalom biztosítása céljából. friss levegő a homlokzat felől ezr friss levegőa talajhőcserélőfelől (alt.) e2 friss levegő a helyiségekbe elhasznált levegő WC-ből, fürdőbő l, 1 ZVT 2 ZVT konyhából elhasznált levegő kifúvása hővissz. után DUPLEX szellőztető egység talajhőcserélő (alternatív)

4 A SZABÁLYOZÁS RENDSZERE A DUPLEX SZABÁLYOZÁSA DGTÁLS RENDSZER Digitális szabályozó egység A DUPLEX egységek alapkivitelben tartalmazzák a digitális szabályozót. A szabályozó részét képezik a hőmérséklet érzékelők, teljesítménykapcsolók és védelmi elemek, egy kontaktus bemenet, és egy - 1 V-os bemenet, amelyek lehetővé teszik további érzékelők vagy vezérlőelemek becsatolását, valamint épületfelügyeleti rendszerhez csatlakoztatását. A CP 1digitális szabályozó A CP 1 szabályozó lehetővé teszi a felhasználó részére a kényelmes távvezérlést és a légtechnikai rendszer üzemi paramétereinek beállítását. A CP 1 kétsoros kijelzővel rendelkezik, valamint LED diódákkal, amelyek az üzemi állapotokat illetve az üzemzavarokat jelzik, továbbá tartalmaz üzemmódváltó kapcsolót és nyomógombot: az üzemmódváltó kapcsoló biztosítja a rendszer kikapcsolását, a kézi vagy automatikus vezérlés aktiválását és a beállítások elvégzését a többfunkciós nyomógomb biztosítja a paraméterek beállítását A rendszer elektromos elvi rajza Funkció A szabályozó egység CP 1vezérlővel együtt biztosítja: mindkét ventilátor fokozatmentes szabályozását a by-pass csappantyú kezelését, melynek állása lehetséges: nyári üzem, téli üzem, automatikus üzem a hőmérséklettől függően az elektromos fűtőtest vezérlését (választható tartozék) a bevezetett levegő hőmérsékletének függvényében 5és Cközött a melegvizes fűtőtest ki-be kapcsolását (vál. tartozék), a bevezetett levegő hőmérsékletét a fűtőtest termosztatikus szelepének beállításával lehet szabályozni a hővisszanyerő fagyvédelmét a melegvizes fűtőtest fagyvédelmét, a fagyveszélyt kapillárcsöves érzékelő jelzi az üzemelési és üzemzavar állapotok kijelzését LED diódákkal, (fagyvédelem, biztosítékok) a megválasztott teljesítményre kapcsolást külső jel hatására (pl. WC-ből, fürdőszobából, konyhából) választható idejű leállással a szívó illetve nyomóoldali csappantyúk vezérlését (nem része az egységnek) automatikus üzemelést a levegő Co2vagy VOC tartalma szerint (nem része a szállítmánynak) DUPLEX CP 1 24 V Gyengeáramú árnyékolt vezeték x,5mm 2 Táplálás Ajánlott 2V/5Hz biztosíték1 A x1,5mm 2 V álasztható tartozékok érintkezős bemenet Választható tartozékok 1V-os bemenet Higrosztát (HYG 61) A levegő relatív páratartalma szerinti szabályozásra (pl. Uszodákban) CO2 érzékelő (AS CO 2) Fokozatmentes szabályozásra a levegő CO tartalma szerint 2 Légminőség érzékelő (QPA 84) A levegő minősége szerinti szabályozásra (Pl. cigarettafüstre reagál) Légminőség érzékelő (RQ ) A levegő minősége szerinti fokozatmentes szabályozásra (pl. Cigarettafüstre reagál) Mozgásérzékelő (PS 1) Üres helyiség esetében kikapcsolja a szellőztetést Épületfelügyeleti szabályozórendszer Távvezérlés az épület központi vezérlő rendszerétől STOP érintkező A légtechnika leállítása biztonsági berendezés vagy épületfelügyeleti rendszer utasítására Figyelem: A feltüntetett példák kizárólag elvi jellegűek, a szabályozórendszer lehetőségeit mutatják be. A szabályozó egység lehetővé teszi egy potenciálmentes érintkezős bemenet illetve egy 1 V-os bemenet csatlakoztatását. A 1 V-os bemenet használatakor nem lehetséges a heti programozás használata. Részletesebb információkért forduljon a legközelebbi szervizhez vagy a gyártóhoz.

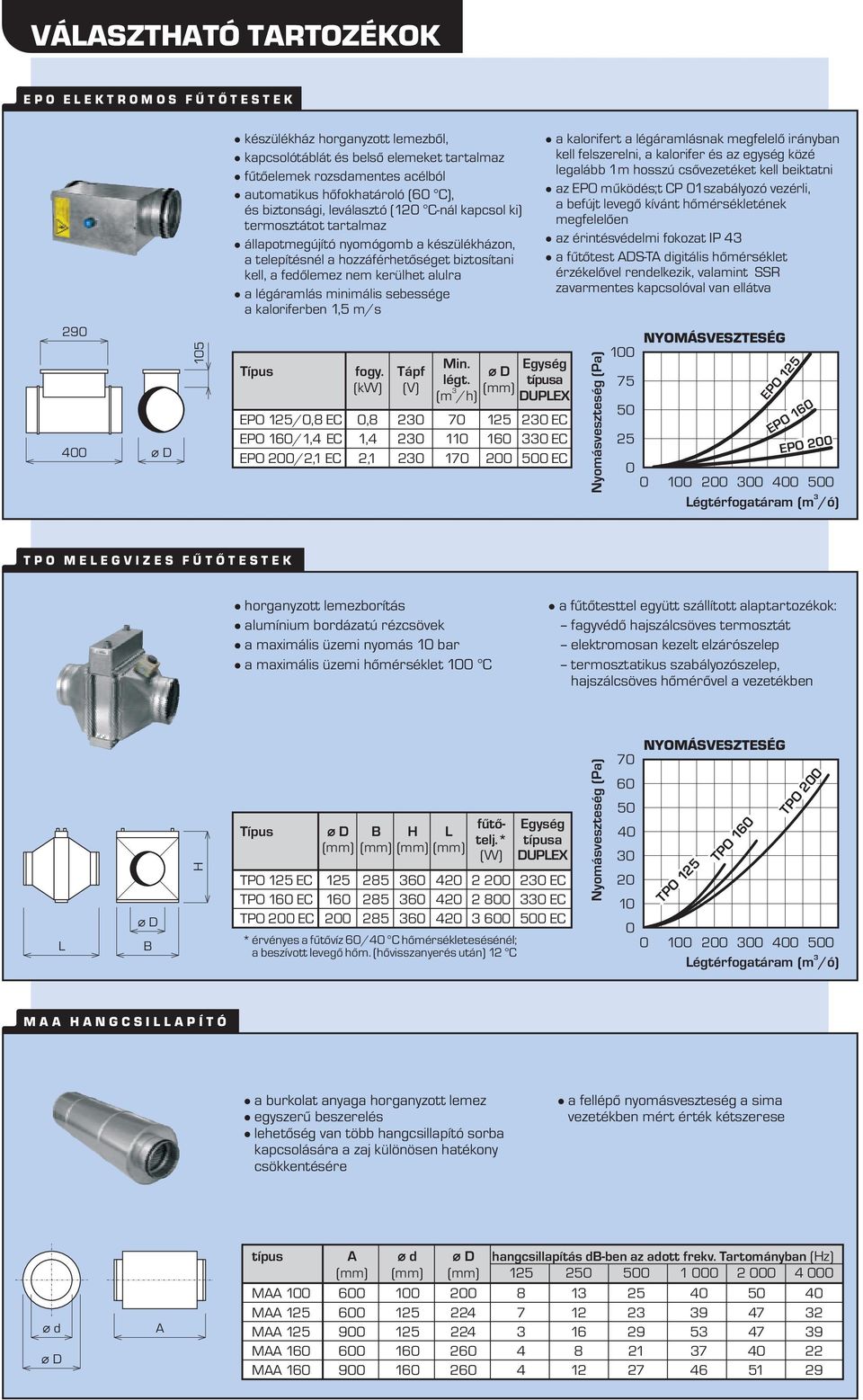

5 VÁLASZTHATÓ TARTOZÉKOK EPO ELEKTROMOS FŰTŐTESTEK készülékház horganyzott lemezből, kapcsolótáblát és belső elemeket tartalmaz fűtőelemek rozsdamentes acélból automatikus hőfokhatároló (6 C), és biztonsági, leválasztó (12 C-nál kapcsol ki) termosztátot tartalmaz állapotmegújító nyomógomb a készülékházon, a telepítésnél a hozzáférhetőséget biztosítani kell, a fedőlemez nem kerülhet alulra a légáramlás minimális sebessége a kaloriferben 1,5 m/s Min. Egység Típus fogy. Tápf légt. típusa (kw) (V) (mm) (m /h) DUPLEX EPO 125/,8, EPO 16/1,4 1, EPO 2/2,1 2, a kalorifert a légáramlásnak megfelelő irányban kell felszerelni, a kalorifer és az egység közé legalább 1m hosszú csővezetéket kell beiktatni az EPO működés;t CP 1szabályozó vezérli, a befújt levegő kívánt hőmérsékletének megfelelően az érintésvédelmi fokozat P 4 a fűtőtest ADS-TA digitális hőmérséklet érzékelővel rendelkezik, valamint SSR zavarmentes kapcsolóval van ellátva Nyomásveszteség (Pa) NYOMÁSVESZTESÉG EPO 125 EPO 16 EPO Légtérfogatáram (m /ó) TPO MELEGVZES FŰTŐTESTEK horganyzott lemezborítás alumínium bordázatú rézcsövek a maximális üzemi nyomás 1 bar a maximális üzemi hőmérséklet 1 C a fűtőtesttel együtt szállított alaptartozékok: fagyvédő hajszálcsöves termosztát elektromosan kezelt elzárószelep termosztatikus szabályozószelep, hajszálcsöves hőmérővel a vezetékben L B H fűtő- Egység Típus B H L telj. * típusa (mm) (mm) (mm) (mm) (W) DUPLEX TPO TPO TPO * érvényes a fűtővíz 6/4 C hőmérsékletesésénél; a beszívott levegő hőm. (hővisszanyerés után) 12 C Nyomásveszteség (Pa) NYOMÁSVESZTESÉG TPO 125 TPO 16 TPO Légtérfogatáram (m /ó) MAA HANGCSLLAPÍTÓ a burkolat anyaga horganyzott lemez egyszerű beszerelés lehetőség van több hangcsillapító sorba kapcsolására a zaj különösen hatékony csökkentésére a fellépő nyomásveszteség a sima vezetékben mért érték kétszerese d A típus A d D hangcsillapítás db-ben az adott frekv. Tartományban (Hz) (mm) (mm) (mm) MAA MAA MAA MAA MAA

6 ATREA ÉPÍTŐELEMES LÉGTHNKA RENDSZER A DUPLEX EGYSÉGEK (DGTÁLS SZABÁLYOZÁS) DUPLEX 2 r.sz. A162 DUPLEX r.sz. A1621 DUPLEX 5 r.sz.. A1627 CP 1 regulátor r.sz. A162 szellőztetőegység ellenáramú hővisszanyerővel, automatikus szervómeghajtású by-pass csappantyúval, elektronikusan vezérelt motorokkal, beépített digitális szabályozóval, G4 osztályú levegőszűrőkkel, használati és karbantartási útmutatóval Digitális szabályzó 2-soros kijelzővel, LED diódával, üzemmódváltó és az üzemi állapotok beállítókapcsolójával, a külsőelektromos és melegvizes fűtőtestek szabályozójával V ÁLASZTHATÓ TARTOZÉKOK ÉRNTKEZŐS BEMENET HYG 61 r.sz.. A141 PS 1 r.sz. A1416 QPA 84 r.sz. A1411 Relatív páratartalom érzékelő, az egység vezérléséhez a kívánt légnedvesség szerint Mozgásérzékelő, bekapcsolja a szellőztető rendszert, ha valaki a helyiségben tartózkodik Légminőség érzékelő,a beállított koncentráció határérték átlépésekor az előre megválasztott fordulatszámra kapcsolja a ventilátort (pl. cigarettafüstre reagál) V ÁLASZTHATÓ TARTOZÉKOK DGTÁLS BEMENET 1 V RQ r.sz. A1421 Légminőség érzékelő, az egység folyamatos vezérléséhez a levegő kívánt minősége szerint (elsősorban a cigarettafüstre reagál) AS C2 r.sz. A1428 Érzékelő, a szellőztetési teljesítmény folyamatos szabályozásához, a levegő CO 2 tartalma alapján V ÁLASZTHATÓ TARTOZÉKOK FŰTŐTESTEK EPO 125/,8 r.sz.. A1625 Elektromos, vezetékbe illeszthető fűtőtest, tartalmaz: fűtőszálakat -,8 kw (ill. 1,4 EPO 16/1,4 r.sz. A1626 valamint 2,1 kw), ADS típusú digitális hőérzékelőt, zavarmentes kapcsolóelemeket, üzemi és biztonsági termosztátokat, szerelési, üzemeltetési és karbantartási EPO 2/2,1 r.sz.. A1628 útmutatót TPO 125 r.sz. A1624 TPO 16 r.sz. A162 TPO 2 r.sz.. A1629 Melegvizes, vezetékbe illeszthető fűtőtest, tartalmaz: fűtőcsőrendszert, hajszálcsöves fagyvédőtermosztátot, elektromos kezelésűelzárószelepet, termosztatikus szabályozószelepet hajszálcsöves érzékelővel a vezetékben, szerelési, üzemeltetési és karbantartási útmutatót. PÓTSZŰRŐBETÉTEK FT G4 r.sz. A1694 FT F7 r.sz.. A1695 FT 5 G4 r.sz. A1691 FT 5 F7 r.sz.. A16911 G4-es osztályú, textil pótszűrőbetét (5 db/csomag 5 cserére) DUPLEX 2 és egységekhez magasabb, F7 osztályú, textil szűrőbetét (5 db/csomag 5 cserére) DUPLEX 2 és egységekhez G4-es osztályú, textil pótszűrőbetét (5 db/csomag 5 cserére) DUPLEX 5 egységekhez magasabb, F7 osztályú, textil szűrőbetét (5 db/csomag 5 cserére) DUPLEX 5 egységekhez LÉGVEZETÉKEK, ELOSZTÓELEMEK Az ATREA kft. a DUPLEX egységekhez komplett légtechnikai építőelemeket szállít, beleértve az idomdarabokat, elosztókat és légbefúvókat is. További információk a következő dokumentumban találhatóak: Meleglevegős hővisszanyerős fűtő és szellőztető rendszer családi házak részére Tervezői útmutató, Tartozékok katalógusa. Padló alatti vezetékek Csövek domdarabok Padló alatt elhelyezett rendszerekhez, 16 x 4 mm, vagy 2 x 5 mm, elosztóaknákkal, falátvezetésekkel, egyéb tartozékokkal A kör keresztmetszetű vezetékek komplett választéka, rugalmas, merev, hang és hőszigeteléssel, hangcsillapítókkal, lásd az ATREA katalógusát domdarabok, homlokzati rácsok, falátvezetések, stb. komplett választéka, lásd az ATREA katalógusát Padlórácsok Padlórácsok szabályozóval a lakóterekbe történő légbefúváshoz Fali levegőbefúvók Speciális fúvóka 1 mm átmérővel, falon a mennyezet közelében Tányérszelepek Állítható fali és mennyezeti légszelepek befúvásra és elszívásra, lásd az ATREA katalógusát
