1 MÓDOSÍTOTT REHABILITÁCIÓS MŰSZAKI LEÍRÁS SZOMBATHELY, Hollán Ernő utca 2. SMIDT MÚZEUM, Dátum május 1

2 Tervezési feladat: A múzeum bővítésének terveinek építési engedélymódosításához készült a terv. Az akadálymentesítést komlex módon valósítjuk meg. A szakági előírásokon túl a műemléki érdekek biztosításával valósítjuk meg az akadálymentesítést. Az akadálymentesítés menete, felépítése: 1- A tervezett épület megközelítése, gyalog, gépjárművel 2- Akadálymentes parkolás biztosítása 3- Bejutás az új fogadóépületbe 4- Épületen belüli közlekedés biztosítása 5- Szolgáltatások egyenlő esélyű hozzáférése 6- Speciális helyiségek biztosítása (pl illemhely) 7- Fizikai akadálymentesítést szolgáló kiegészítő elemek 8- Információs hozzáférés biztosítása Tervezett elemek: 1 Akadálymentes parkoló kialakítása 2 Akadálymentes külső közlekedő útvonal biztosítása 3 - Épületrészek közötti kapcsolat kialakítása 4 Bejárat kialakítása 5 - Függőleges közlekedés 6 Akadálymentes helyiségek kialakítása 7 Info-kommunikációs rendszer kialakítása Helyszín: FIZIKAI AKADÁLYMENTESÍTÉS Szombathely frekventált, történeti, belvárosi részén található a múzeum jelenlegi műemlék épülete. Megközelíthetősége gyalogosan, gépjárművel egyaránt megoldott, aszfalt felületű közterületen. Parkoló: Bejárási lehetőség, közterületi kapcsolat a Hollán Ernő utcáról nyílik. Telken belül biztosítjuk a gépjárművel történő megállást. Nem konkrét parkolóhely kialakítását tervezzük, hanem az épület előtti, műemléki szempontból indokolt teresedésen biztosítjuk a az 5,50 m x 3,60 m méretű 2

3 akadálymentes platót egyenletes felületű, konkrét burkolati anyagát a műemlék érdekeivel összhangban kell meghatározni (pl.: Semmelrock ARTE Pest Buda kockakő). A múzeumhoz vezető járda patina szürke kockakő (pl.: Semmelrock ARTE Pest Buda kockakő), kerti szegély határolás-hasított bazalt szegély. Mivel műemléki érdekek nem sérülhetnek, ezért felfestést nem kell készíteni, táblát pedig a KÖH által is jóváhagyott helyre lehet kihelyezni. Akadálymentes útvonal a bejáratig: Szilárd burkolaton érhetjük el a tervezett új, akadálymentes bejáratot. A kültéri burkolatnak fagyállónak, csúszásmentesnek, akadálymentesen sík felületűnek kell lenni, valamint a műemléki környezetbe illő megjelenésnek is eleget kell tenni. A múzeumhoz vezető járda patina szürke kockakő (pl.: Semmelrock ARTE Pest Buda kockakő), kerti szegély határolás-hasított bazalt szegély. Taktilis vezetősávokat nem tervezünk a külső burkolatban. 3

4 Bejárat: Új, komplex bejáratot terveztek a múzeumba, ami az egész múzeumra kiterjedően akadálymentes bejutást biztosít. Alkalmazott nyílászáró a bejáratnál és szélfogóban: automata tolóajtók pl.: Ditec vagy WICONA portál. konszignáció szerint. Szintje a terephez igazodik, fotocellás ajtajai biztosítják a kívánt min. 90 cm-es szabad szélességet. Küszöb nem készül. A manipulációs tér d= 150 cm biztosított. Az ajtószárnyak üvegezett felületeire 1,50 m magasságban jelzéseket tervezünk Burkolatok: A külső burkolatoknak ki kell elégíteniük a fagyállósággal, csúszásmentességgel és felületi egyenletességgel szembeni előírások, valamint illeszkedni kell e műemléki elvárásokhoz, tükröznie kell az épület jellegéből adódó elvárásokat. (pl.: Semmelrock ARTE Pest Buda kockakő), kerti szegély határolás-hasított bazalt szegély. A belső burkolatok esetében alkalmazott felületek nedves, szennyezett állapotban is csúszásmentes, bizonyos esetekben jól tisztítható, fertőtleníthető anyagokat kell választani, melyeknek szintén méltó megjelenést kell tükrözniük, valamint a műemléki, valamint az épület jellegéből adódó elvárásoknak is hangsúlyt kell adni. Pl:DOBLO Grafit szatén és Grys 60x60x1,0 cm színazonos fugával, DOBLO Grafit szatén lépcsőlap 30x60x1,0 cm színazonos fugával, csúszásmentes greslap pl.: Taurus Architect R10/B és R11 PEI V kopásállósággal. Az irodák parketta padlói felújítandók. 4

5 Belső tájékoztató jelek felületként jelennek meg. Pl. szürke 60/60-as granitogres lapok, benne burkolati terv szerint készülő világosabb, 60/60-as granitogres taktilis felületű betétekkel. Kiviteli tervben burkolat-kiosztási terv készül. Belső nyílászárók: Az új épületben akadálymentes nyílászárók kerülnek beépítésre. A meglévő épület csatlakozását vizsgálva megállapítható, hogy a földszinten az átépítés után biztosíthatók a közlekedők és nyílások kívánt szabad szélességei, az emeleten pedig a meglévő ajtó tokbelmérete biztosítja a kívánt 90 cm-es nyílást. Itt azonban a küszöb balesetveszélyes, magas kialakítású, ezért új, alacsony küszöb beépítése szükséges. Az új nyílászárók konszignáció szerint készülnek. Az akadálymentes illemhely ajtaját belső behúzóval kell felszerelni. Épületen belüli vízszintes közlekedés: Nincs szintkülönbség az egyes épületszintek padlóvonalában. A földszinten és az emeleten azonos padlószintű összekötést biztosítunk a két épület között. Belső helyiségek: Helyiségek geometriai méretei megfelelőek. Biztosított a kerekesszékkel történő bejutás, belső használat, manőverezés. A kiállítás egyedileg tervezett elemeit jelen dokumentáció nem vizsgálja. 5

6 Akadálymentes illemhely: Egy, nemektől függetlenül használható akadálymentes illemhely készül az új épület földszintjén Helyiség kialakítása: Ajtaja 90 cm szabad belméretet biztosító, kifelé nyíló, belül 75 cm magasságban behúzó karral ellátott szerkezet. Az ajtó zárszerkezetének szükség esetén kívülről nyitható hotelzárnak kell lennie. A helyiséget belülről zárni tilos! A vizes helyiségében 48 cm magas WC-t és konkáv kézmosót tervezünk. Az illemhelyet használhatóságát előröl és egy oldalsó megközelítéssel kell biztosítani, valamint 45 o -os lehetőséggel. A WC szaniter mellett min.90 cm, míg előtte min. 135 cm szabad terület szükséges. A tengelyét a faltól 45 cm-re helyezzük. A falon fix, míg a szabad oldalon felhajtható kapaszkodót helyezzük el 30 cm-es tengelytávolsággal a fenti kiviteli tervi ábra szerint. A padló burkolat nedves állapotban is csúszásmentes, fertőtleníthető pl. granitogres lap, falburkolata min.2,10 m magasságig mosható, fertőtleníthető csempe. 6

7 A mosdókagyló konkáv kiképzésű, egykarú csaptelepet kell alkalmazni. A szaniter tengelye minimum 40 cm-re kerülhet a fal mellé. Szappanadagoló és a papírtörlő adagoló piperék elhelyezése a kerekesszékből elérhető magasságba kerül, 80 és 110 cm közé. A tükör álló, mérete: 60*100 cm. A villanykapcsoló 0,80-1,10 m magasra szerelendő. A WC közelében vészjelző csengőt kell elhelyezni, amely kontrollált helyen jelez. A vészcsengőt zsinóros vészhívóként alakítjuk ki. Felhajtható pelenkázót is felszerelünk a helyiségben. Az akadálymentes illemhely kiviteli terv szerint készül. Berendezéseit pontosan kell megadni a vízszintes és horizontális méretekkel. Épületen belüli függőleges közlekedés: Új, korszerű függőleges mag köré szervezzük a szintek kapcsolatát. A függőleges közlekedés elemei: akadálymentes lépcsőház és akadálymentes felvonó. Akadálymentesen a földszint és az emelet kapcsolódik felvonóval és lépcsővel. A pince nem kapcsolódik be szerkezeti és tűzrendészeti okok miatt az új vertikális rendszerbe, de nem is része a tervezési területnek. A közlekedő magot a háromkarú, 15 cm fellépőjű, akadálymentes lépcsőház és az orsóterében lévő akadálymentes, 8 személyes min. 1,40 x 1,10 belméretű felvonó alkotja. A lépcsőház felvonó felőli falát két magasságban kontrasztos felületű kapaszkodó kíséri. Kapaszkodó kialakítása:

8 Pult: Egyedi konszignáció szerint készülő akadálymentes belsőépítészeti elem. Kialakításánál legalább 70 cm széles, kerekesszékkel is megközelíthető, használható, 50 cm mély lábszabad részt kell biztosítani. A pultban helyezzük el a mobil indukciós hurkot is Indukciós hurok A gyengénhallók részére 1 db mobil indukciós hurok kerül beszerzésre szükséges. Helyét piktogram jelöli. Indukciós erősítőt jelző piktogram. Javasolt elhelyezés: pultban. 8

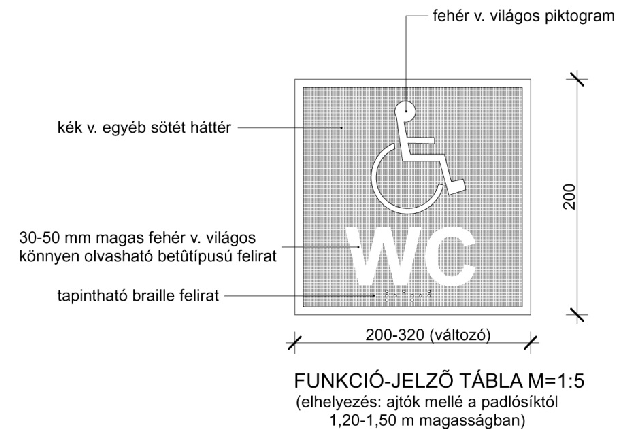

9 Infokommunikációs akadálymentesítés: Funkciójelző táblák A kb. 7*30 cm-es táblák az adott helyiség ajtajára, vagy ajtója mellett cm magasan kerülnek elhelyezésre, sötét alapon fehér, vagy egyéb világos színű, kb. 1-4 cm magas könnyen olvasható betűtípussal feliratozva, lehetőleg piktogrammal is jelölve az adott funkciót. A táblák Braille-írással is tartalmazzák az információt. A piktogrammal is ellátott táblák mérete értelemszerűen változik. A tábla kiviteli terv szerint, a belsőépítészethez igazodva készül. Készül: 3db -akadálymentes WC -kiállítás -kiállítás Eligazító tábla: A kb. A3-as nagyságú, műanyag tájékozódó tábla cm magasan kerül elhelyezésre, sötét alapon fehér, vagy egyéb világos színű, kb. 1-4 cm magas könnyen olvasható betűtípussal feliratozva, lehetőleg piktogrammal és Braille-írással is jelölve az adott információt. Az alaprajzot csak sematikusan, falak, ajtók egyszerű 9

10 jelölésével készítjük. A tábla az épületben található fő funkciókat és irányokat tartalmazza. Az eligazító táblák pontos helyét a kiviteli terven jelezzük. Földszinten a fogadótérben a szélfogó melletti falon helyezzük el. Emeleten nem készül, mivel rögtön a kiállító térbe érkezünk. Készül: 1db Akadálymentes weblap Fontos, hogy egységes, a meglévő rendszerhez illeszkedő információs honlap legyen. Az intézménnyel egyeztetve kell létrehozni. A megfelelően kialakított weboldal és tájékoztató kiadvány a gyengén látó, vak, értelmi fogyatékos személyek használatát jelentősen megkönnyíti. Javasolt a weblap és a kiadványok akadálymentes kialakítása, ezen elemek alkalmazása tulajdonos, üzemeltető kompetenciája. Akadálymentes kialakítású weboldal, mely megfelel a W3C, XHTLM és CSS szabványok elvárásainak, tartalmi kialakítása lehetővé teszi a felolvasó programok alkalmazását. Minimális elvárás WCAG 1.0 vagy 2.0 A szint elérése. A honlap egy közös felületet biztosítson az összes felhasználó számára. Forráskódja valid - szabványos legyen. A böngésző felületek mérete egyszerűen növelhető legyen. Használjon teljes oldalszélességet, a görgetés csak egyirányú, pl függőleges legyen. Tartalmazzon szöveges keresést, menütérképet. Legalább egy cím, valamint telefonszám-elérhetőség postacím feltüntetése kötelező. A frissítések utolsó dátuma pontosan követhető legyen. Tájékoztató kiadványok, űrlapok: egyszerű, könnyen érthető formában, piktogramok használatával készüljenek. Jogszabályi háttér: Szabványok, ajánlások WEB: Az akadálymentesítés irányelveit elsősorban a Word Wide Web Consortium ( W3C) Web Hozzáférhetőségét Érintő Kezdeményezések (WAI) ajánlásai fekteti le. Ezek közül a legfontosabb Webes tartalmak hozzáférési irányelvei (WCAG 1.0 és WCAG 2.0) és a Felhasználói Ágensek hozzáférési irányelvei ( UAAG). Ezek a szabványok előírják a weboldalak legfontosabb ajánlásait, melyek pl a (Kiterjesztő) hipertext jelölőnyelvek, ((X)HTML) és a lépcsőzetes stílusú technikák (CSS). Jogszabályi háttér akadálymentesítés,( Fizikai, információs) évi XXVI. törvény a fogyatékos személyek jogairól és esélyegyenlőségük biztosításáról évi LXXVIII. törvény az épített környezet alakításáról és védelméről E törvény alkalmazásában: Akadálymentes: az épített környezet akkor, ha annak kényelmes, biztonságos, önálló használata minden ember számára biztosított, ide értve azokat az egészségkárosodott egyéneket, vagy embercsoportokat is, akiknek ehhez speciális létesítményekre, eszközökre, illetve műszaki megoldásokra van szükségük. OTÉK Segédlet évi CXCI. törvény a kulturális örökségvédelemmel kapcsolatos egyes törvények módosításáról, amelyik A kulturális örökség védelméről szóló évi LXIV. törvény módosítását is tartalmazza. 10

11 Szombathely, Smidt Múzeum rehabilitációs elemek jegyzéke 1 db mobil indukciós hurok PL1/K1 (ITGS-I 3M) mobil indukciós hurokerősítő 1 db vészhívó S-RC 1 db felhatható kapaszkodó IT 800F fali felhajtható kapaszkodó 800 mm 1 db fix kapaszkodó IT BA70CB, Padlóra rögzíthető felhajtható kapaszkodó 700 mm 1 db konkáv mosdó IT 677 konkáv mosdó nettó Ft 1 db WC szaniter IT 613J WC szaniter 1 db szappan adagoló IT 900S szappan adagoló nettó : 2300 Ft 1 db törölköző adagoló IT 9004 papír törölköző adagoló nettó : 4650 Ft 1 db behúzókar IT 700E kapaszkodó, 700 mm-es nettó Ft 1 db WC zár 1 db parkolót jelző tábla nettó : 5000 Ft 1 db tájékozódást segítő tábla kb A3 nettó : 8000 Ft 3 db helyiséget jelző tábla kb 20/20 cm nettó : 4500 Ft/db Szombathely, május 31 Rózsa Erzsébet építész rehabilitációs szakmérnök 1933 /
