1 kih közigazgatási és igazságügyi hivatal integrált ügyfélszolgálatok kialakítása projektiroda 1088 budapest, múzeum u. 17. revízió leírás A meglévő szerkezetek nem kerültek feltárásra. Méretük és anyaguk feltételezésen alapul. A feltárt szerkezetek ismeretében az alkalmazott műszaki megoldásokat ellenőrizni kell! és a vonatkozó A konkrét termék kiválasztása során a tervezővel egyeztetni kell! É PIPERE KONSZIGNÁCIÓ A konkrét gyártmány, vagy típus megjelölése csak az építési termék elvárt műszaki teljesítményének egyértelmű meghatározása érdekében történt, ezekkel mindenben egyenértékű más gyártmány, vagy típus is megajánlható! S - pipere é é é é é é é é é é tervlap neve darabszám összesítő S-04 S-05 S-06 S-07 S-08 S-09 S-10 S-24 S-25-b terv megnevezése terv helyszíne megrendelő tervező projektiroda vezető vezető építész cím építész tervező cím épületgép. tervező elektromos tervező kormányablak kialakítása meglévő okmányiroda helyén 1013 Budapest I. ker., Attila út 12. hrsz: 7104/0/A/63 Budapest Főváros Kormányhivatala 1056 Budapest Váci u közigazgatási és igazságügyi hivatal - integrált ügyfélszolgálatok kialakítása projektiroda 1088 budapest, múzeum u. 17. dr. kiss balázs zács andrás tervezői jogosultság é irányító tervező elektromos tervező munkatárs rehabilitációs szakmérnök tűzvédelmi szakmérnök zacs.andras@kih.gov.hu bene tamás szalai krisztina szalai.krisztina@kih.gov.hu zeitler vilmos andor fekete jános szénás-máthé gábor dr. laki tamás - rajz megnevezése pipere konszignáció tervfajta kiviteli terv é v

2 jel S-04 S-05 S-06 S-07 S-08 S-9 S-10 S-24 S-25-b db S - szaniterek jegyzéke kézszárító folyékony szappan adagoló hulladék tároló kerámia burkolatba süllyesztett síktükör fedeles intim hulladéktároló toalett papír adagoló wc kefe felhajtható kapaszkodó-akadálymentes mosdóba fix kapaszkodó-akadálymentes mosdóba darabszám összesítő é

3 S-04 kézszárító Infrás automata, közepes teljesítményű, műanyagházas kézszárító energiatakarékos, teljesítmény: 1500 W, biztonsági lekapcsolás, IP23 190x100x315 mm csavaros fehér színű kemény ABS extra slim ház (pl.valera HANDY vagy azzal egyenértékű) képest kontrasztos szín és. - - S-04 é.10.01

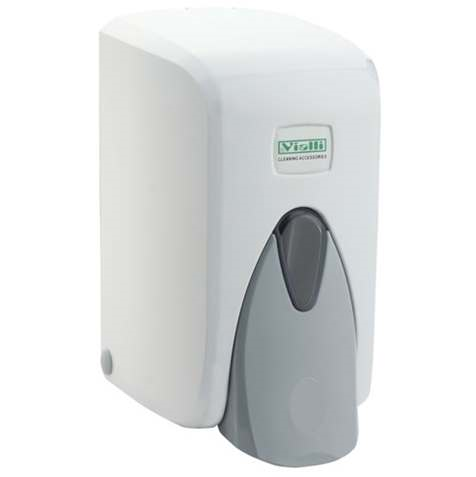

4 S-05 folyékony szappanadagoló zárral ellátott folyékony szappanadagoló, ablakos, ABS ház 500 ml csavaros fehér műanyag, kontrasztos, szürke nyomógombbal (pl.vialli S5 vagy azzal egyenértékű) képest kontrasztos szín és. (tervezett fehér falburkolathoz szürke, nagy méretű nyomógomb) - - S-05 é.10.02

5 S-06 hulladéktároló fali hulladékgyűjtő, 25 literes 435 x 358 x 155 mm csavaros acél, fehér epoxy (pl. GESSERIT F SZ vagy azzal egyenértékű) képest kontrasztos szín és. - - S-06 é.10.03

6 szaniter konszignáció S-07 kerámia síkjával megegyező síkban elhelyezett síktükör 6 mm vtg., de az alakalmazott kerámia burkolattól függ méret a ker. burkolattal megegyező méretrendben falra teljes felületén ragasztva, kerámia síkjával megegyező síkban, körülötte rugalmas fuga ezüst szín kerámia falburkolatba süllyesztett síktükör - - S-07 é.10.04

7 S-08 fedeles intimhulladék-tároló 6 literes, fedeles 230x102x290 mm csavaros fehér, színezett acél (pl. MEDICLINICS MEDPP0006_01vagy azzal egyenértékű) képest kontrasztos szín és. - - S-08 é.10.05

8 S-09 toalettpapír adagoló kulccsal zárható, 2 tekercses adagoló 288x116x127 mm csavaros fehér, színezett acél (pl. MEDICLINICS M-784 vagy azzal egyenértékű) képest kontrasztos szín és. - - S-09 é.10.06

9 S-10 fali wc kefe tartó tartócsésze fali tartóval és WC-kefével 430 mm falra csavarozva krómozott felület (sárgaréz anyag), porcelán tartó (pl. Mofém FIESTA vagy azzal egyenértékű) képest kontrasztos szín és. - - S-10 é.10.07

10 S-24 felhajtható kapaszkodó, papírtartóval - akadálymentes mosdóba függőleges, progresszív lecsapódás elleni fékrendszerrel kinyúlás: 77 cm, o30mm konzolos rögzítés segédszerkezettel gipszkarton falnál/csavaros rögzítés acél, fehér epoxy (pl. IT 800 F vagy azzal egyenértékű) képest kontrasztos szín és. - - S-24 é.10.08

11 S-25-b ajtó behúzókar - akadálymentes mosdó ajtajára - 60 cm, o32mm akadálymentes ajtó belső oldala csavaros rögzítés fehér (pl. inducttrade IT 600 E vagy azzal egyenértékű) képest kontrasztos szín és. - - S-25-b é.10.09
