1 3. Egy létező hálózat jellemzése

2 Tartalom 3.1 A létező hálózat dokumentálása 3.2 A meglévő Cisco IOS frissítése 3.3 A meglévő hardver frissítése 3.4 A vezeték nélküli hálózat felmérése 3.5 A hálózat-tervezési követelmények dokumentálása

3 A létező hálózat dokumentálása 3.1

4 Létező hálózat dokumentálása Meglévő hálózati dokumentáció áttekintése Meglévő dokumentációk kiegészítése Hálózat felmérése, információk gyűjtése A logikai diagramok elkészítése, frissítése Moduláris diagram elkészítése Kiértékelés Erős és gyenge pontok megkeresése

5 A hálózati dokumentáció tartalma A hálózat logikai és fizikai diagramja. Az egyes épületszintek alaprajza a kábelek és a huzalozási központok feltüntetésével. A hálózati eszközök nyilvántartása. Az aktuális konfigurációs fájlok. A hálózati alkalmazásokról készített nyilvántartási lista.

6 Hálózati diagram Az első lépés általában a meglévő hálózat részletes áttekintése. A tervező átnézi a meglévő hálózat dokumentációját. A Cisco Network Assistant programot használhatjuk a hálózati diagramhoz szükséges információk begyűjtésére.

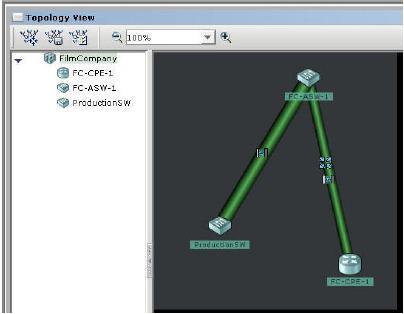

7 Cisco Network Assistant

8 Meglévő eszközök felmérése show version show runningconfig show ip route show cdp neighbors detail show controllers show tech-support show vlan show vtp show spanningtree Szakképzési Portál

9 Logikai diagram Első lépés egy áttekintő vázlat készítése: A stadion fő hálózata Az ajándékbolt A jegyárusító helyek A távoli helyszínek kapcsolódása Az üzleti partnerek kapcsolódása Wan kapcsolatokat

10 Logikai diagram tartalma A hálózati eszközök A forgalomirányítók, kapcsolók, AP-k Távközlési berendezések (CSU/DSU, modemek, stb.) A tűzfalakat és a behatolás érzékelő eszközök (IDS) A felügyeleti állomások A kiszolgálókés a kiszolgálófarmok A logikai címzések Az elnevezések

11 Kiértékelés Ezeket a diagramokat felhasználva a tervező azonosítja azokat a pontokat, ahol topológia változtatásra vagy eszközcserére van szükség. Majd ezt követően kiértékeli az adatforgalom áramlásáról és a címzési rendszerről szerzett információkat.

12 Logikai diagram A kiszolgálókat szolgáltatásaikkal együtt azonosítja, mivel a kiszolgálók elhelyezkedése befolyásolhatja a forgalommintákat, a sávszélesség használatot és a biztonságot. A tervező megjeleníti A sávszélességet, A használt kábeltípust,.

13 Moduláris diagram készítése A moduláris blokkdiagram tulajdonképpen a hálózat egyszerűsített képe, mely moduláris formában mutatja be a hálózat főbb funkcióit. Azonosítja azokat a területeket, ahol mindenképpen újratervezés vagy bővítés szükséges.

14 Stadion Kht. eredeti felépítése

15 Stadion Kht. eredeti felépítése A kapcsolók A végfelhasználók csatlakozását biztosítják a hálózathoz. Vagy kapcsolókat kötnek össze. Mindkét réteg második rétegbeli kapcsolókból épül fel, és egyik réteg sincs VLAN-okkal szegmentálva.

16 Stadion Kht. erős pontjai Új kábelezés és megfelelő huzalozási központok. Megfelelő helyszín az új adatközpont számára. A kiszolgálók és PC-k korszerű modellek, cseréjük nem szükséges. Néhány meglévő eszköz az új tervezetben is használható.

17 Gyenge pontok Egyszintű hálózati terv.. A kiszolgálók elhelyezése nem megfelelő. Több hálózatból felépülő, nehezen karbantartható rendszer. Nem megfelelő IP-címzési rendszer. Nincs dedikált sávszélesség a WAN kapcsolaton. Rosszul telepített vezetéknélküli hálózat Korlátozott biztonsági intézkedések

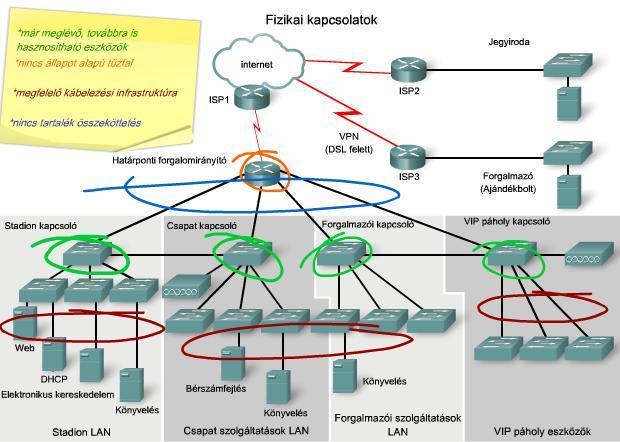

18

19 A meglévő Cisco IOS frissítése 3.2

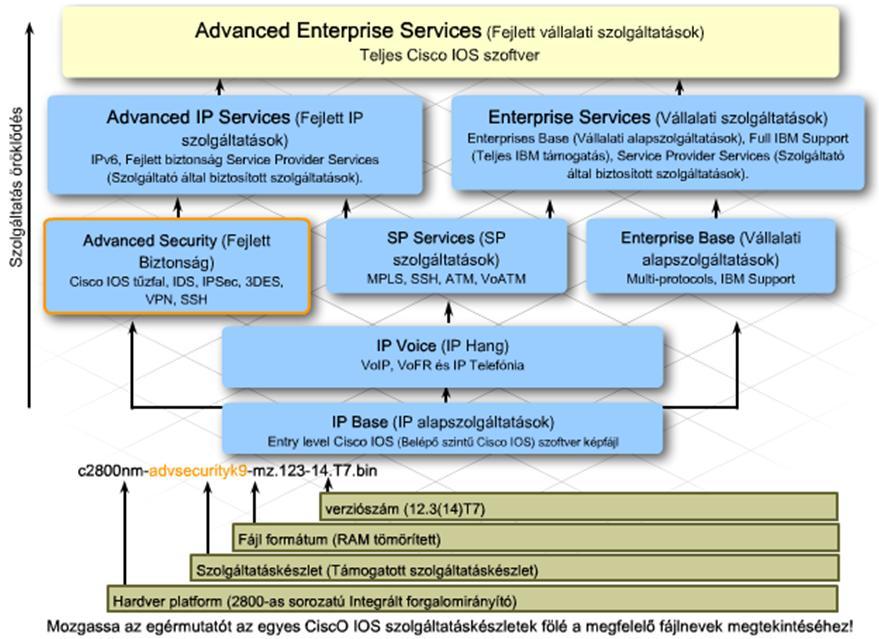

20 Cisco IOS frissítése

21 cisco.com Letöltések Szoftver, speciális fájl változatok, technikai támogatást nyújtó alkalmazások Közösségek és képzés Információ a hálózati szakmai kapcsolatokról, képzési lehetőségekről Hírek A Cisco Technical Support hírlevélben megjelenő aktuális témák

22 Szükséges információk az eszközökről Az eszközök típusa és modell azonosítója Telepített memória Interfészek és bővítő helyek Opcionálisan telepített modulok Jelenlegi IOS szoftver verzió és fájlnév

23

24 Frissítések tervezése A frissítéseket jól meg kell tervezni Tervezéssel elkerülhető, hogy a hálózat normális működési idejében kimaradás legyen Megfelelő IOS választás Támogatja a kívánt szolgáltatásokat Szolgáltatásnavigátor (Feature Navigator) használata Megfelelő a meglévő hardver (flash memória és RAM mérete)

25 Szolgáltatásnavigátor (Feature Navigator) Megmutatja, hogy milyen szolgáltatásokat támogatnak az egyes IOS szoftverfájlok Melyik IOS szoftverfájl támogat egy-egy meghatározott szolgáltatást

26 IOS frissítés menete Megfelelő IOS kiválasztása TFTP kiszolgáló és az eszköz közötti kapcsolat létrehozása, ellenőrzése Konfigurációs fájl és az aktuális IOS mentése Új IOS telepítése az eszközre Konfiguráció visszatöltése Ellenőrzés

27 IOS letöltése Meg kell győződni arról hogy van elegendő flash memória és RAM az új IOS futtatásához. Ha nincs, akkor a memóriabővítést még az IOS telepítése előtt el kell végezni. Ellenőrízni kell, hogy az új IOS valóban támogatja-e a jelenlegi és a telepítésre váró új interfészeket, modulokat.

28 A kiválasztott IOS elemzése Támogatja-e az összes régi és új szolgáltatást Mekkora a flash memória és RAM mérete Támogatja-e a jelenlegi és a telepítésre váró új interfészeket, modulokat show flash show file systems copy tftp flash copy flash tftp

29 TFTP kiszolgáló A TFTP kiszolgáló és a frissíteni kívánt eszköz között működő hálózati kapcsolatra van szükség. Ehhez vagy az szükséges, hogy az eszköz kapcsolódó interfésze és a TFTP kiszolgáló IP-címe egy címtartományban legyen, vagy az eszközön megfelelő alapértelmezett átjárót kell beállítani.

30 Konfiguráció és IOS mentés A konfigurációs fájlokat és az IOS aktuális változatát el kell menteni. Az aktív konfigurációt indító konfigurációként kell elmenteni, majd az aktuális IOS kódfájllal együtt egy TFTP kiszolgálóra kell másolni.

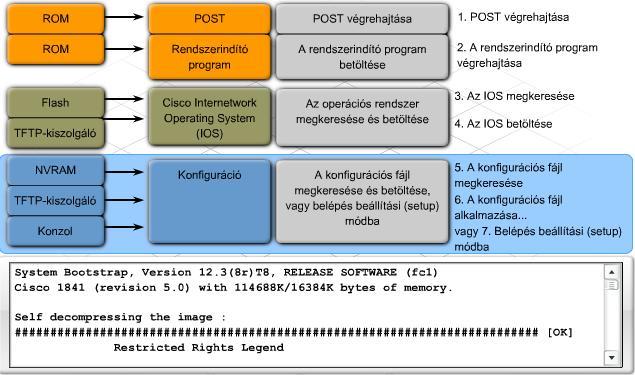

31 Rendszerindítási folyamat

32 Rendszerindítási folyamat Az önellenőrzés (POST) és a rendszerbetöltő program (bootstrap) futtatása. IOS fájlt a következő helyekről töltheti be: Flash memória TFTP kiszolgáló Egy másik, az indító konfigurációban meghatározott hely

33 Rendszerindítási folyamat Az indítási konfigurációt tartalmazó állomány megkeresése és betöltése, vagy belépés beállítási módba.

34 A meglévő hardver frissítése 3.3

35 Bővítőhelyek, modulok WAN interfész kártyák (WIC) Nagysebességű WAN interfész kártyák (HWIC) Hang/WAN interfész kártyák (VWIC) Vezetéknélküli WIC-ek, melyek hozzáférési pontként (Access Point) is működhetnek Gigabit Ethernet HWIC-ek az üvegszálas összeköttetés biztosításához

36 Hardver frissítés 1. Az eszköz áramtalanítása hot-swappable hardverelem esetén nem kell 2. A bővítő helyek előlapjának eltávolítása 3. Az opcionális modul telepítése Földelt antisztatikus csuklópánt használata A kártyát az élénél fogjuk meg 4. A forgalomirányító bekapcsolása és az új konfiguráció ellenőrzése

37 A vezeték nélküli hálózat felmérése 3.4

38 WLAN tervezés: helyszíni szemle Feladata Hálózati eszközök típusa, elhelyezése, lefedettségi területe Menete Ügyféllel történő előzetes egyeztetés után Engedéllyel Biztonsági előírások betartásával

39 WLAN tervezés Helyszíni felmérést végeznek a vezetéknélküli hálózati eszközök optimális használatának és elhelyezésének meghatározásához. Ami a WLAN hozzáférési pontok típusának, elhelyezésének, és lefedettségi területeinek megválasztásához ad segítséget.

40 Előkészítés Egyeztessük a helyszíni felmérés időpontját az ügyféllel! Viseljük vagy vigyük magunkkal a vállalat igazolványát. Vigyük magunkkal a szükséges felszerelést! Tájékoztassuk a stadion személyzetét, hogy mikor érkeznek a szakemberek és hogy körülbelül meddig tart a felmérés!

41 A helyszíni szemle Jelentkezzünk a megfelelő helyen a stadionba való belépéskor! Gyorsan és hozzáértéssel végezzük munkánkat, hogy bizalmat keltsünk az ügyfélben! Udvariasan és amennyire csak lehet, pontosan válaszoljunk a kérdésekre!

42 A helyszíni szemle Írjuk le azokat a kérdéseket, melyekre más dolgozóktól várjuk a választ! Tájékoztassuk az ügyfelet a helyszíni felmérés folyamatáról! A helyszín elhagyása előtt értesítsük az ügyfelet a felmérés sikeres befejezéséről!

43 Biztonsági előírások Kövessük a biztonsági előírásokat a vezetéknélküli eszközök megfelelő működésének és biztonságos használatának eléréséhez. Kérjünk engedélyt, mielőtt a hálózati eszközökhöz nyúlnánk, vagy csatlakoztatnánk azokat a meglévő hálózati berendezésekhez.

44 Stadion Kht. Jelenleg az egyik hozzáférési pont, a csapat vezetősége számára van, A másik a stadion sajtópáholyában van. További vezetéknélküli elérési pontokra van szüksége, melyeket az étteremben, illetve a VIP páholyoknál helyeznek el.

45 Helyszíni szemle Zavaró interferencia felmérése. Befolyásoló tényezők felmérése. Felhasználói követelmények meghatározása. A lefedettségi területek meghatározása. AP-k előzetes helyének meghatározása. A jelerősség mérése.

46 Zavaró interferencia A hálózattervező mérnök listát készít a zavaró interferenciát okozó lehetséges forrásokról, valamint a rádiófrekvenciás lefedettségi területeket befolyásoló, az infrastruktúrával kapcsolatos problémákról. Ellenőrizik ezeken a területeken a vezetéknélküli jelre gyakorolt hatásokat.

47 Befolyásoló tényezők Az étel- és italárusító területeken és a VIP páholyokban található mikrohullámú sütők A riporterek és újságírók által használt vezetéknélküli telefonok és fejhallgatók Az étterem és a VIP páholyok közelében található liftaknák Vastag betonoszlopok és falak a VIP páholyok között

48 Felhasználói követelmények meghatározása Az elvárt szolgáltatási színvonalat. Szükség van-e fejlett vezetéknélküli technológiák (mint pl. vezeték nélküli IP telefonok) támogatására.

49 A lefedettségi területek meghatározása Felbecsülik az egyes lefedettségi területekre eső felhasználók számát. A nagyobb események alkalmával várható csúcskihasználtságot.

50 A hozzáférési pontok előzetes helyének meghatározása Kijelölik a hozzáférési pontok lehetséges helyeit. Meghatározzák az áramellátást igénylő területeket. A hozzáférési pontok vezetékes hálózathoz történő kapcsolódásának módját.

51 A jelerősség mérése Átmeneti jelleggel hozzáférési pontot telepítése egy kiválasztott helyszínre. Ennek segítségével mérni a vett rádiófrekvenciás jel erősségét és az interferencia lehetséges okait.

52 Helyszíni felmérés

53 Eszközök WLAN jelerősség mérése Átmeneti AP telepítése. Laptopot Vezeték nélküli hálózati kártyával. Mérés menete AP-tól távolodva a jelerősség és kapcsolat sebességének mérése. Eredmények rögzítése. Az alaprajzon megjelölni azokat a területeket, ahol a jel minősége elfogadható.

54 A hálózat-tervezési követelmények dokumentálása 3.5

55 Tervezési követelmények dokumentálása A hálózat korszerűsítésének előkészületi és tervezési fázisai után. Ez a tervező munka megkezdése. Részei Általános célok A projekt hatóköre Hálózati követelmények A hálózat aktuális állapota

56 Tervezési követelmények dokumentum Általános célok A hálózat tervezésének elsődleges céljai A projekt várt eredménye, abból származó előnyök A projekt hatóköre A projekt végrehajtása a hálózat mekkora részét érinti Korszerűsítés által érintett területek, alkalmazások és felhasználók, eszközök, kiszolgálók

57 Általános célok Stadion Kht

58 Projekt hatóköre

59 Tervezési követelmények dokumentum Hálózati követelmények Üzleti célok Technikai követelmények Felhasználók Alkalmazások A hálózat aktuális állapota Összes diagram, hálózati eszközök adatai Hálózat erős és gyenge pontjai

60 Hálózati követelmények- üzleti célok

61 Hálózati követelmények - Technikai követelmények

62 Hálózati követelmények - Felhasználók Hozzáférést biztosítani kell: Az ügyfeleknek A beszállítóknak A személyzetnek A távmunkásoknak A helyszínen dolgozó munkatársaknak Mindegyik felhasználócsoport azonban más és más hálózati szolgáltatást igényelhet.

63 Hálózati követelmények - Alkalmazások A hálózat forgalmi jellemzői és a különböző alkalmazások követelményei is befolyásolják a hálózat tervezését. Ez a rész azokat az alkalmazásokat jellemzi, melyeket a hálózatnak támogatnia kell. Természetesen a hálózat egyedi forgalmi igényeit is részletezni kell.

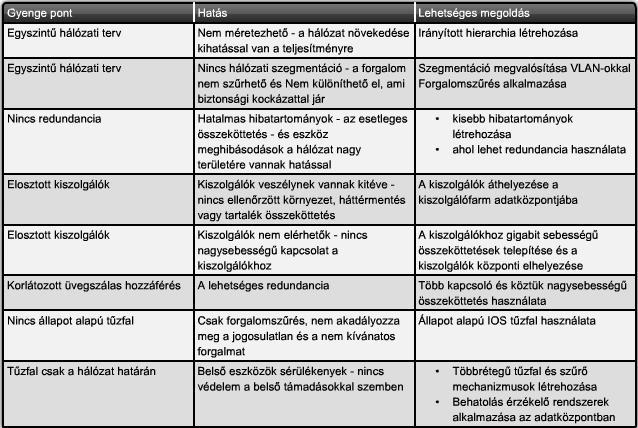

64
