1 ZA-M

2 ZA-M ZA-M műtrágyaszóró SPEED spreading

3 2 3 A ZA-M kéttárcsás műtrágyaszóró, akár literes tartálytérfogattal és 36 m munkaszélességgel, ideális gép a mezőgazdasági üzemek és bérvállalkozók számára, akik nagy hangsúlyt fektetnek a biztonságra és a megbízhatóságra. A lassan forgó, nagyteljesítményű keverőelemek és az alacsony tárcsa-fordulatszámok biztosítják a műtrágya nagyon egyenletes és kíméletes áramlását. ZA-M terepen tesztelt ( szeres próbával hitelesítve), megbízható és biztonságos Oldal Meggyőző érvek 4 A típusok 6 ZA-M 1001 Special ZA-M 1201 ZA-M ZA-M 1001 Special Profis mérleges műtrágyaszóró 10 SafetySet Tartálymagasítók 12 SBS Soft Ballistic System 14 Műtrágyaszóró rendszer Olajfürdős hajtómű 16 A szórásmennyiség beállítása 18 A munkaszélesség beállítása Tartozékok 20 Szóráshatároló rendszer Határszórási eszközök 22 AMAZONE Limiter AMADOS + 24 AMATRON 3 Választható extrák AMATRON 3-hoz 26 Műtrágyaszerviz Mobil vizsgálópad 28 AMAZONE szerviz 30 Műszaki adatok 32 Film megtekintése:

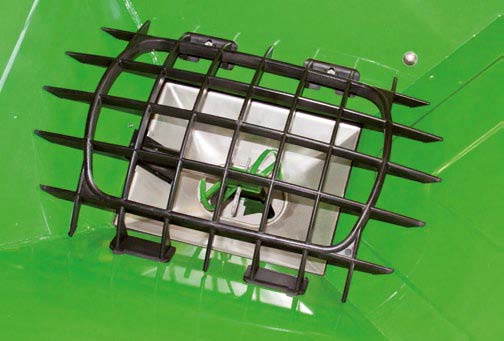

4 ZA-M literes tartályméretek akár 36 m munkaszélességig SBS Soft Ballistic System SPEED spreading A szórótárcsa fordulatszáma 720 ford/perc Meggyőző érvek: Dupla garat optimalizált tartályformával a folyamatos működés és a nagyobb pontosság érdekében Az apró lyukú betöltőrácsok megakadályozzák a szórás közbeni üzemzavarokat, és a gép tisztításához egyszerűen felhajthatók és rögzíthetők Teljes mértékben nemesacélból gyártott szórórendszer Komfort és biztonság a szórásmennyiség és a munkaszélesség egyszerű és jól hozzáférhető beállítása következtében Kettős tolózár-rendszer a mennyiség optimális beállításához és a gyors nyitási-zárási művelethez A SafetySet világítóberendezéssel, figyelmeztető táblákkal és védőkorláttal együtt szériafelszereltség

5 Meggyőző érvek szeres próbával hitelesítve Kettős tolózár-rendszer Limiter szóráshatároló rendszer 10/03 Megfelel az EU környezetvédelmi szabvá nyoknak Az AMAZONE szórógépek teljesítik az európai környezetvédelmi szabvány követelményeit

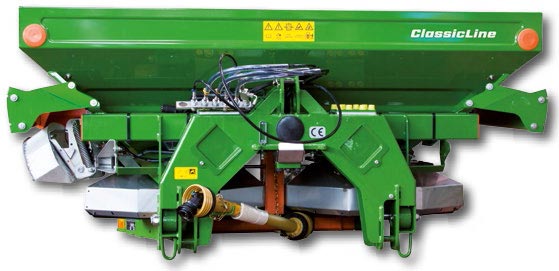

6 ZA-M Sokféle műtrágyaszóró, egy család Az AMAZONE minden üzemmódhoz megfelelő műtrágyaszórót ajánl! Típus ZA-M 1001 Special Munkaszélesség (m) Szabályozó elektronika felszerelhető ellenőrzőcsomaggal (Control-Paket) Tartálytérfogat (l) (1800 kg hasznos terhelésig) Magasítás 1 x S 500 ZA-M 1001 Special Típus ZA-M 1201 Munkaszélesség (m) Szabályozó elektronika felszerelhető ellenőrzőcsomaggal (Control-Paket) Tartálytérfogat (l) (3100 kg hasznos terhelésig) Magasítás 1 x S 500 vagy 2 x S 500 vagy 3 x S 500 vagy 1 x L 1000 vagy S L 1000 ZA-M 1201 A széria előnyei: A SafetySet világítóberendezéssel, figyelmeztető táblákkal és védőkorláttal együtt szériafelszereltség A tartály térfogata utólag felszerelhető magasítókkal növelhető Kettős garatcsúcs optimális alakú tartállyal a működés folyamatos ellenőrzése érdekében Alacsony feltöltési magasság Az apró lyukú betöltőrácsok megakadályozzák a szórás közbeni üzemzavarokat, és a gép tisztításához egyszerűen felhajthatók és rögzíthetők Robusztus vázszerkezet és teljes egészében rozsdamentes acélból készült szóró rendszer

7 A típusok 6 7 Típus ZA-M 1501 Munkaszélesség (m) Szabályozó elektronika felszerelhető ellenőrzőcsomaggal (Control-Paket) Tartálytérfogat (l) (3100 kg hasznos terhelésig) Magasítás 1 x S 500 vagy 2 x S 500 vagy 3 x S 500 vagy 1 x L 1000 vagy S L 1000 ZA-M 1501 Típus ZA-M 1001 Special Profis mérleges műtrágyaszóró Munkaszélesség (m) Szabályozó elektronika a mérlegszerkezet és a szabályozócsomag (Profis Tronic-Paket) az AMATRON 3 készülékkel együtt szériafelszereltség Tartálytérfogat (l) (2100 kg hasznos terhelésig) Magasítás 1 x S 500 vagy 2 x S 500 vagy 1 x L 1000 ZA-M 1001 Special Profis műtrágyaszóró Limiter szóráshatárolóval (opció) Komfort és biztonság a szórásmennyiség és a munkaszélesség egyszerű és jól hozzáférhető beállítása következtében Karbantartásmentes olajfürdős hajtómű beépített túlterhelés elleni védelemmel szeres próbával hitelesítve Tökéletes kettős tolózárrendszer a szórásmennyiség beállításához és nyitáshoz/záráshoz A leforgató készlet, a szórási táblázatok és a számolókorong szériafelszereltség A tömlőtároló védi a hidraulikacsatlakozókat az elszennyeződéstől

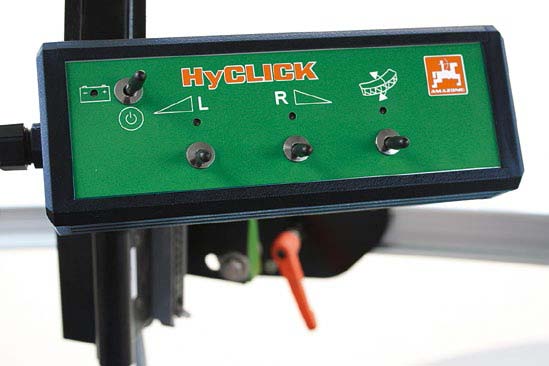

8 ZA-M A kompakt méret: ZA-M 1001 Special Kis és közepes üzemek részére Típus ZA-M 1001 Special Munkaszélesség (m) Tartályűrtartalom (l) magasítóval Stabil vázszerkezet maximum 1800 kg hasznos terhelésig Elektronikus opciók: HyClick 3 utas egység ZA-M ellenőrzőcsomag (Control-Paket) AMADOS + készülékkel az elektronikus sebességfüggő mennyiségszabályozáshoz AMADOS + készülék esetén soros port áll rendelkezésre a dokumentációhoz való csatlakozáshoz, valamint a részterület-specifikus műtrágyázás N érzékelőinek és alkalmazási térképeinek a csatlakoztatásához

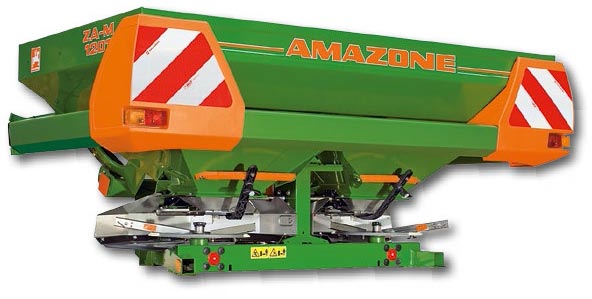

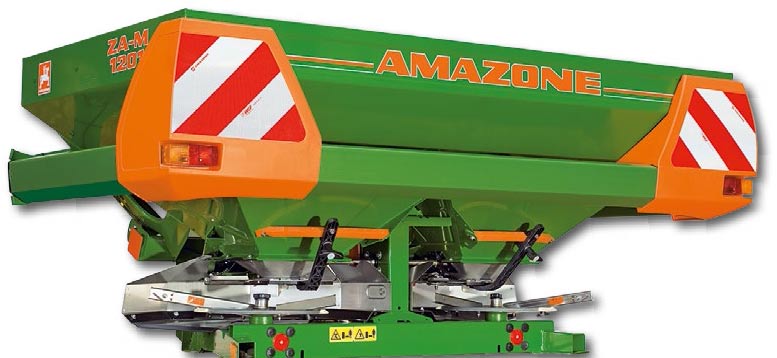

9 ZA-M 1001 Special ZA-M 1201 ZA-M A változtatható méretek: ZA-M 1201 és ZA-M 1501 Közepes és nagyüzemek részére Típus ZA-M 1201 / 1501 Munkaszélesség (m) Tartályűrtartalom (l) magasítóval 1200 / / 2000 / / 2700 / 3000 Stabil vázszerkezet maximum 3100 kg hasznos terhelésig

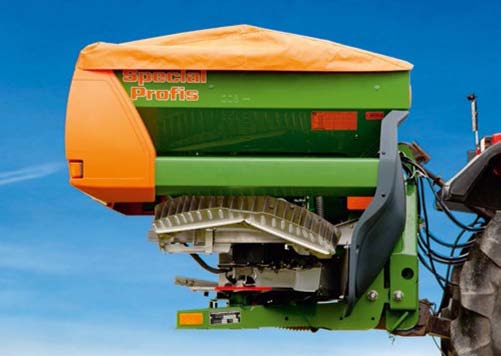

10 ZA-M Aki mér, az nyer: ZA-M 1001 Special Profis mérleges műtrágyaszóró Típus ZA-M 1001 Special Profis Munkaszélesség (m) Tartálytérfogat (l) 1000 / 1500 / 2000 Szériafelszereltség mérlegszerkezet és szabályozócsomag (Profis Tronic-Paket) AMATRON 3 készülékkel együtt Opciós elektronika HyClick 3 utas egység A széria előnyei: Stabil vázkonstrukció beépített mérlegrendszerrel, maximum 2100 kg hasznos terhelésre Online mérlegtechnika paralelogrammavezetésű keretben előnyös a mérőcella minimális igénybevétele szempontjából A mérőcellának nincs oldalirányú igénybevétele lejtőn való munkavégzés közben, mivel a tartály, a keret és a szórószerkezet egy egységet képez Komfort és biztonság a szórásmennyiség és a munkaszélesség egyszerű beállítása következtében

11 ZA-M 1001 Special Profis mérleges műtrágyaszóró Nincs leforgatás. Adja meg a szórásmennyiséget és indulhat! Egyszerűbb már nem is lehetne. A biztonság érdekében mérlegelünk! A ZA-M Profis mérlegkeretével 2100 kg hasznos terhelésig a pontosság és az átütő erő tovább nő. A mérlegrendszer biztos kényelmet és fokozott biztonságot nyújt. Egy mérőcella segítségével online határozza meg a kiszórandó anyag különböző tulajdonságait és mindezt nagy mérési pontossággal. Automatikusan összehasonlítja a ténylegesen kiszórt mennyiséget az előírt mennyiséggel. A folyási tulajdonságok eltéréseit, pl. heterogén ásványi trágyák esetén, felismeri, és a műtrágyaszórót automatikus újból beállítja az elektromos adagoló tolózárakon keresztül. A területfüggő tápanyagmérleg érdekében ezenkívül pontosan dokumentálja a kiszórt mennyiséget. A stabil mérlegkeret úgy van beépítve, hogy sem a súlyponttávolság, sem pedig a betöltési magasság nem növekszik. A kiegyensúlyozott tápanyagellátáshoz a kiszórási mennyiség gombnyomással módosítható az AMATRON 3 fedélzeti számítógépről. A már felvett tiszta nitrogén mennyiségéhez igazodó teljesen automatikus mennyiségi beállítás kiegészítésképpen az online N-érzékelőtechnika segítségével történhet. AMATRON 3 készülék esetén soros port áll rendelkezésre a dokumentációhoz való csatlakozáshoz, valamint a részterület-specifikus műtrágyázás N érzékelőinek és alkalmazási kártyáinak a csatlakoztatásához

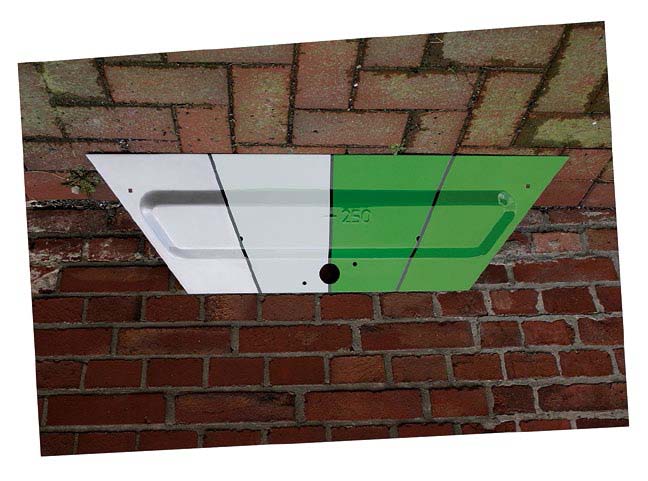

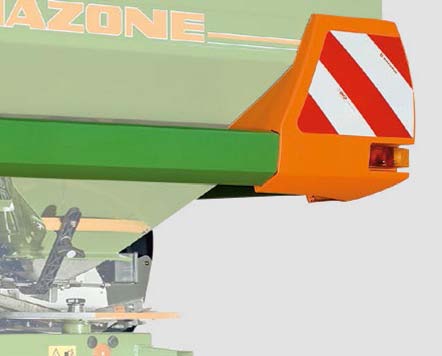

12 ZA-M SafetySet Szériafelszereltség minden ZA-M esetében Biztonság a közlekedés valamennyi résztvevője számára Az új SafetySet segítségével az AMAZONE ZA-M még több biztonságot nyújt. A nagy sebességű traktorok hátuljára szerelt berendezéseknek a közúti forgalomban egyértelműen felismerhetőknek kell lenniük. Az AMAZONE cég a szigorú biztonsági követelményeket modern formatervezésbe integrálta. Az opcionális sárfogók gondoskodnak arról, hogy a traktor kerekei ne dobhassanak sarat a szórótárcsákra. Hátrafele nagy felületű figyelmeztető táblák, valamint a világítóberendezés gondoskodnak a jobb észrevehetőségről. A körbefutó védőkorlát megfelel a balesetmegelőzési előírásoknak.

13 SafetySet Tartálymagasítók Tartálymagasítók Gyorsan felszerelhető és kiegészíthető tartálytérfogat S 500 magasító keskeny L 1000 magasító széles S magasító A keskeny A keskeny, S típusú magasítóval megmarad a kis szállítási szélesség. A billentéssel vagy Big-Bag zsákokból való közvetlen feltöltés sem okoz problémát. L magasító A széles A nagy, 2,76 m feltöltési szélesség kellő biztonságot nyújt széles kanalakkal történő feltöltés esetén. Különösen a nagy, ipari rakodókanalak esetén ajánlott a széles, L típusú magasító használata. Feltöltés billentéssel Feltöltés Big-Bag zsákból Feltöltés ipari rakodókanállal

14 ZA-M SBS Soft Ballistic System A koncepció: a műtrágya kíméletes kezelése a nagyobb biztonság érdekében 1 Lágy vezetés: 2 Az AMAZONE Soft Ballistic System (kíméletes műtrágyakezelési rendszer) olyan keverőelemeket foglal magába, amelyek alakjuknál fogva széles felületen terelik kifelé a műtrágyát a tartályból. Nem képződik műtrágyatölcsér a tartály közepén. Kíméletes adagolás: A műtrágyának közvetlenül a szórótárcsa közepére történő adagolása különösen előnyös, mivel a szórótárcsák kerületi sebessége ebben a szektorban nagyon kicsi.

15 SBS Soft Ballistic System A biztonság szériafelszereltség A műtrágya különösen kíméletes kezelést igényel, mivel csak így biztosítható a pontos és kifogástalan elosztás a növények részére a teljes munkaszélesség mentén. Az a műtrágya, amely már a műtrágyaszóróban megsérül, nem szórható ki megbízható pontossággal. Az AMAZONE Soft Ballistic System (kíméletes műtrágyakezelési rendszer) biztonsági csomagként már a szériafelszereltségű ZA-M függesztett műtrágyaszórókba van beépítve. A keverőszerkezet, az adagolóelemek és a szórótárcsák optimálisan illeszkednek egymáshoz. Ez kíméli a műtrágyát, és biztosítja annak optimális hatásait. Hátranyilazott lapátállás 720 ford/perc Forgásirány 3 Kíméletes lendületbe hozás: 4 Az AMAZONE Soft Ballistic System (kíméletes műtrágyakezelési rendszer) 720 ford/perc tárcsafordulattal kíméletesen hozza lendületbe a műtrágyáját. Még az alacsony törőszilárdságú műtrágyafajták is megtartják szórási tulajdonságaikat. Kíméletes dobás: Az AMAZONE Soft Ballistic System (kíméletes műtrágyakezelési rendszer) csak annyi energiát ad át a műtrágyának, amennyi az optimális röppálya és a pontos szóráskép érdekében szükséges.

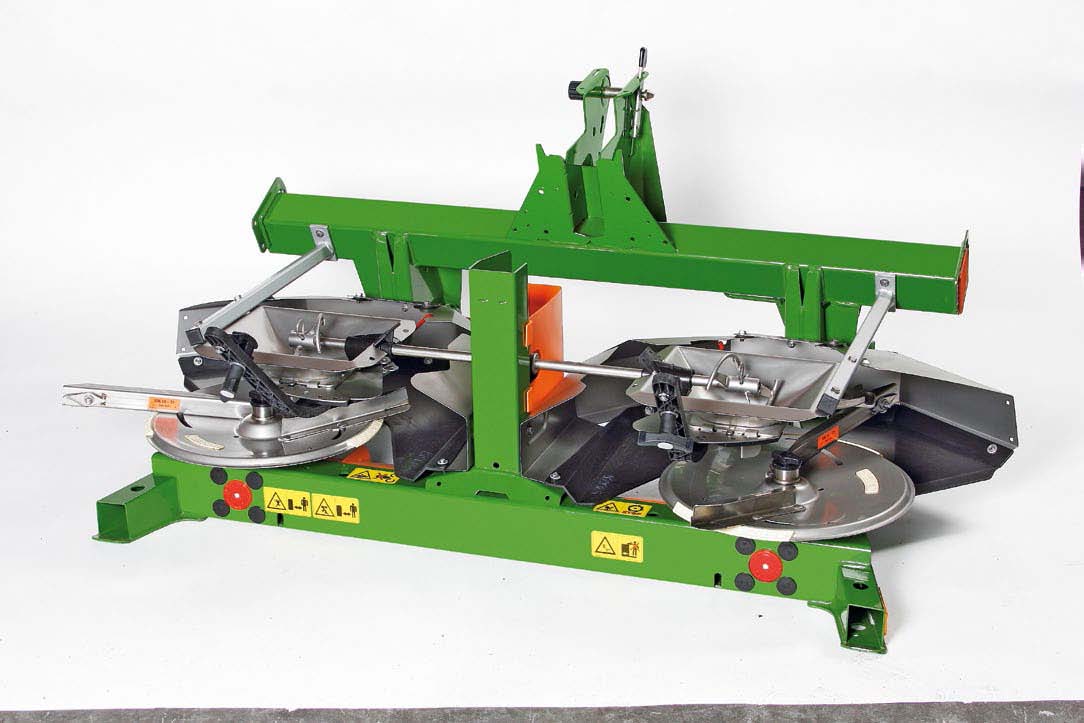

16 ZA-M Nemesacélból készült műtrágyaszóró rendszer Nemesből nemeset A ZA-M műtrágyaszórók teljes műtrágyaszóró rendszere nemesacélból készül: a garatcsúcsok a keverőspirálokkal a komplett fenékrész az adagoló tolózárakkal és a hidraulikus működtetésű tolózárakkal a szórótárcsák a szórólapátokkal a teljes körülfogó árnyékoló lemez SBS Soft Ballistic System Tökéletes összjáték: keverőszerkezet garatcsúcs fenékrész kettős tolózár szórótárcsák és árnyékoló lemezek Előnyei: könnyű ápolás a műtrágyaszóró nyitott építésmódja következtében kifogástalan működés a robusztus és karbantartásmentes olajfürdős hajtómű, a keverőtengely nemesacél lánchajtása, az erősre méretezett rugók és hidraulikus munkahengerek, valamint a robusztus gépváz következtében

17 Műtrágyaszóró rendszer Olajfürdős hajtómű Az olajfürdős hajtómű szeres próbával hitelesítve Évtizedeken keresztül megbízható Az olajfürdős hajtómű az AMAZONE cég kéttárcsás műtrágyaszórója elnyűhetetlen szívének bizonyul. Az AMAZONE hajtóművet szeres próbával hitelesítették, karbantartásmentes, és túlterhelés ellen beépített védelmet nyújt a hajtóműkárok kiküszöbölése érdekében. Tökéletes gyártás: aktív környezetvédelem kezdettől fogva energiamegtakarítás a nagysorozatú gyártás optimalizált munkafolyamatai következtében a nyersanyagok lehető legjobb kihasználása a processzoros vezérlésű vágó- és hajlítótechnika révén modern elektromos bemártó festési eljárás biztosítja a kiváló minőségű korrózióvédelmet (gépkocsigyártási standard) Kiváló minőségű, többrétegű lakkozás 1) Acéllemez 2) Cinkfoszfátozás (kristályréteg) 3) KTL alapozás 4) Fedőfestés

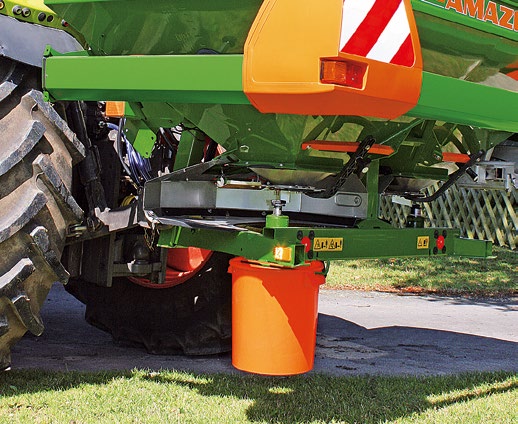

18 ZA-M A szórásmennyiség beállítása egyszerű megbízható pontos A szórási mennyiség szerszám nélkül állítható A nagyon terjedelmes szórási táblázatok segítségével választható meg előre a szórásmennyiség és a munkaszélesség. A nagyra méretezett skálák segítenek Önnek a szórásmennyiség adagoló tolózárak segítségével történő pontos beállításában. A szórásmennyiség ellenőrzése nagyon egyszerűen, leforgatási próba segítségével történhet az anyagtulajdonságok (folyási viselkedés stb.) meghatározása céljából. Ha Ön nem szeretne leforgatási próbát végezni, akkor válassza a ZA-M 1001 Special Profis mérleges műtrágyaszórót. Ez a tömlőtároló védi a csatlakozóvezetékeket az elszennyeződéstől.

19 A szórásmennyiség beállítása Adagoló tolózár Elzáró tolózár Az AMAZONE kettős tolózárrendszere a legnagyobb biztonságot nyújtja. Az adagoló és elzáró tolózárakból álló kettős tolózárrendszer a két oldalon egymástól függetlenül kezelhető. A kettős működésű hidraulikus elzáró tolózárak a tábla végén gyors nyitást és zárást tesznek lehetővé. Így induláskor a teljes mennyiségű műtrágya azonnal rendelkezésére áll. Haladási sebességtől függő mennyiségszabályozás esetén az AMADOS + vagy AMATRON 3 készüléken keresztül csak az adagoló tolózárakat működtetik elektromos állítómotorok, pl. kis mennyiségi korrekciók elvégzése céljából! Robusztus elektromos állítómotor az adagoló tolózár működtetéséhez Csak egy vezérlőszeleppel rendelkező traktor esetén használhatja a HyClick 3 utas elektromos egységet a Limiter szóráshatároló és a jobb/bal oldali kettős tolózár funkcióinak kényelmes, előzetes kapcsolására. Egyszerű 2 és 3 utas egységek ugyancsak szerepelnek kínálatunkban arra az esetre, ha traktora nem rendelkezik elegendő csatlakozási lehetőséggel.

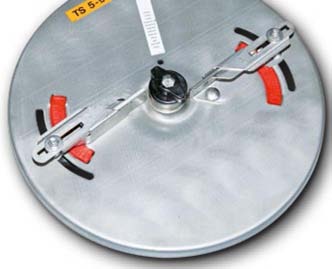

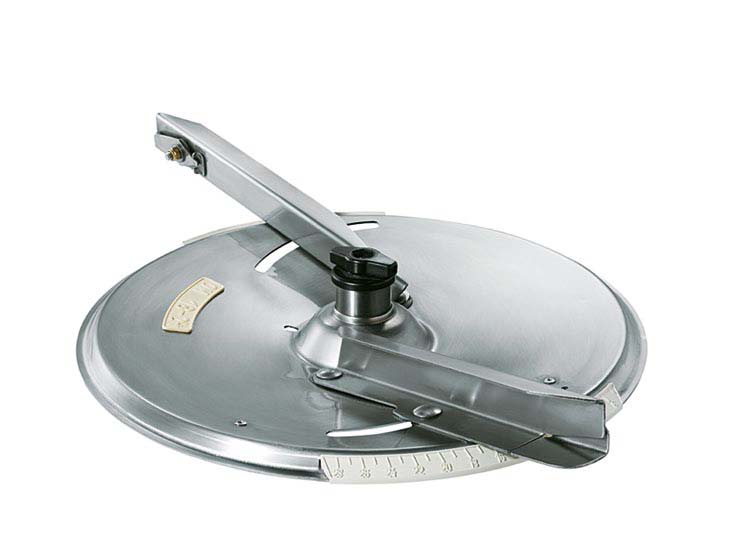

20 ZA-M A munkaszélesség beállítása egyszerű megbízható pontos OM OmniaSet szórótárcsák a legnagyobb precizitásértn Az OM OmniaSet szórótárcsák elfordítható szórólapátokkal vannak felszerelve, amelyek különösen precíz és megbízható szórásképről gondoskodnak. A szórólapátok a gépkezelő látókörében elhelyezkedő, jól leolvasható skála segítségével nagyon egyszerűen, és szerszám használata nélkül pontosan beállíthatók. Az AMAZONE cég széles körű szórási táblázatokat nyújt Önnek minden műtrágyafajta, vetőmag és csigaölő szer részére. Az OM OmniaSet szórótárcsák teljes mértékben nemesacélból készülnek, és egyszerűen szerelhetők. A minőségi gabonatermesztés érdekében előnyös a késői fejtrágyázás. Az AMAZONE szórótárcsákkal ez az eljárás a szórólapátokon levő szériafelszereltségű lengőszárnyak felhajtásával nagyon egyszerűen kivitelezhető. Négy szektor az optimális keresztirányú eloszlás érdekében Az OM OmniaSet szórótárcsák munkaszélessége a ZA-M gép esetében OM OM OM OM m m m m (keményfém réteggel) Maximális munkaszélesség ZA-M OM szórótárcsákkal KAS káli granulált karbamid szemcsézett karbamid 36 m 36 m 32 m 30 m

21 A munkaszélesség beállítása Tartozékok Tartozékok Fékezett kerekes gurítókészlet Egy hasznos tartozék: a robusztus kerekes gurítókészlet megkönnyíti a műtrágyaszóró fel- és lekapcsolását, valamint rendezését az udvaron. A kerekek gyorsan levehetők. Tele-Space kardántengely Még kényelmesebb a műtrágyaszóró fel- és lekapcsolása teleszkópos Tele-Space kardántengellyel. Takaróponyva A takaróponyva feltöltés előtt egyszerűen felhajtható. Így a műtrágyaszórás rossz időjárási viszonyok esetén is folytatható. Első világítás / beépített létra A közúti közlekedés szabályairól szóló törvény (StVZO) alapján túl széles L típusú magasító esetén első világításra van szükség. A bal oldalra beépített létra jobb betekintést tesz lehetővé a tartályba, és így megkönnyíti a tisztítás ellenőrzését.

22 ZA-M Aktív környezetvédelem AMAZONE szóráshatároló rendszerek A gazdaságos, és különösen az ökológiailag átgondolt műtrágyázás felelősségteljes kereskedelmi tevékenységet igényel. Környezetbarát műtrágyaszórás a tábla szélén a környezetvédelemmel kapcsolatos új irányelvek szerinti modern szóráshatároló rendszerek nélkül nem lehetséges. 18 m 9 m Mezsgyeszórás (hozamorientált beállítás) A határos terület egy mezőgazdaságilag művelt terület. Itt megengedhető, hogy egy csekély mennyiségű műtrágya átkerüljön a táblahatáron túlra. A tábla belső részén a műtrágyaeloszlás a tábla szélén is egyre inkább megközelíti az előirányzott mennyiség 80 %-át. 100 kg/ha 100 kg/ha 100 kg/ha Határszórás (környezetorientált beállítás) A határos terület közút vagy kerékpárút, és nem kerülhet műtrágya a táblahatáron túlra. Annak érdekében, hogy a tábla belső részén ne forduljon elő túltrágyázás, csökkentse a határoldali szórásmennyiséget. Ebből egy kisebb mértékű alultrágyázás következik a táblahatár előtt. A határszórási eljárásmód megfelel a műtrágyázással kapcsolatos rendelet követelményeinek. 18 m 9 m 100 kg/ha 80 kg/ha 100 kg/ha Árokszórás (környezetorientált beállítás) Amennyiben közvetlenül a tábla szélén felszíni víz található, a műtrágyázással kapcsolatos rendelet szerint szóráshatároló berendezés alkalmazása esetén egy méter távolságot, szóráshatároló berendezés alkalmazása nélkül viszont legalább három méter távolságot kell tartani. Annak érdekében, hogy a tábla belső részén a túltrágyázást megelőzze, csökkentse a határoldali szórásmennyiséget. 18 m 100 kg/ha 100 kg/ha 1 m 75 kg/ha 8 m Mezsgyeszórás első művelőút a tábla szélén Amennyiben az első művelőút a tábla szélén található, a mezsgyeszórást (hozamorientált beállítás) a szórótárcsák működési tartományának féloldali kikapcsolásával realizálják. Csak kevés műtrágya kerül a táblahatáron túlra, a tábla belső részein a műtrágyázás optimális marad. 18 m 18 m 1,5 m 100 kg/ha 100 kg/ha

23 Szóráshatároló rendszer Határszórási eszközök Határszórási eszközök Az AMAZONE cég szóráshatárolóival a műtrágyázással kapcsolatos aktuális rendelet összes követelménye a legmegfelelőbben teljesíthető. Tele-Set tárcsa Szerszám nélküli tárcsacserével a normál műtrágyaszórásról mezsgye-, határ- vagy árokszórásra lehet átállni. Mezsgyeszóró ernyő, baloldalt Az egyoldali, kézi kapcsolású mezsgyeszóró ernyő egy kedvező árfekvésű megoldás, hogy a menetirányban nézve bal oldali mezsgyeszórást végezzen. Mezsgyeszóró ernyő, mindkét oldalon A kétoldali mezsgyeszóró ernyő egyaránt használható a bal, a jobb, vagy mindkét oldalon, így szinte alig kerül műtrágya a jármű nyomvonalába. Beállítható a különböző műtrágyákra, és speciális növénykultúrához is használható, számos alkalmazása lehetséges. Az felszerelés és leszerelés egyszerűen és gyorsan, szerszám nélkül, kézzel elvégezhető. AMAZONE Limiter jobb vagy bal oldali szóráshatároló A ZA-M műtrágyaszóró esetén választhat: a Limiter szóráshatároló a jobb vagy bal oldalra kerüljön. A modern traktorok legtöbb kezelőeleme a vezetőülés mellet a jobb oldalon található. Így a határszórás egyszerűen és kényelmesen végezhető a jobb oldali Limiter szóráshatároló segítségével. A teljes egészében nemesacélból készült Limiter szóráshatároló egyszerűen behajtható a szórótárcsák működési tartományba. A lemezes tömb ekkor a műtrágyaáram egy részét irányváltoztatásra kényszeríti. Ilyen módon érik el a határon az optimális szórási oldalszárnyat.

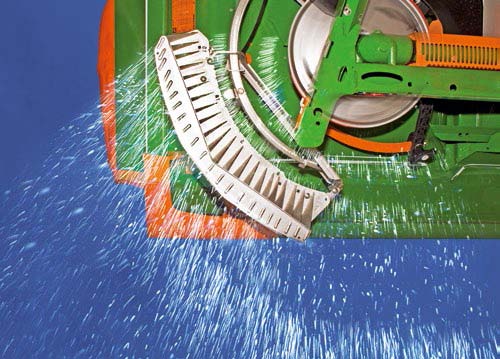

24 ZA-M AMAZONE Limiter Kényelmes határszórás, megállás és kiszállás nélkül Határ- és mezsgyeszórás a tökéletesség jegyében A Limiter egy modern szóráshatároló rendszer, amelyet akkor használnak, ha az első művelőút a műtrágyaszóró fél munkaszélességébe esik. Ez szolgál mezsgye-, határ- és árokszóráshoz. A Limiter szóráshatároló alkalmazásának döntő előnye, hogy nem kell megállni, nem kell a munkavégzést megszakítani, és nem kell a traktorból kiszállni. Határ- és árokszórás közben, AMADOS + és AMATRON 3 készülék alkalmazása esetén a mennyiség a LIMITER szóráshatároló lefordításakor automatikusan féloldalira csökken. A Limiter szóráshatároló stabil kereten egy nagyvonalúan méretezett elfordulási tartományon belül elmozdítható. A műtrágyafajtától függően ezzel állítható be a Limiter szóráshatároló a mezsgye-, határ- vagy árokszóráshoz megkívánt helyzetbe. Az ehhez szükséges pontos adatokat a szórási táblázatban és a gépen elhelyezett öntapadó címkén találja meg. Amennyiben nem használja, úgy a Limiter szóráshatároló egy hidraulikus munkahengerrel kényelmesen felhajtható. A Limiter szóráshatároló működési elve HALADÁSI IRÁNY Elfordulási tartomány Limiter jobb oldali szóráshatároló A Limiter szóráshatároló a traktor vezetőfülkéjéből hidraulikus távműködtetéssel befordítható a szórótárcsák működési tartományába.

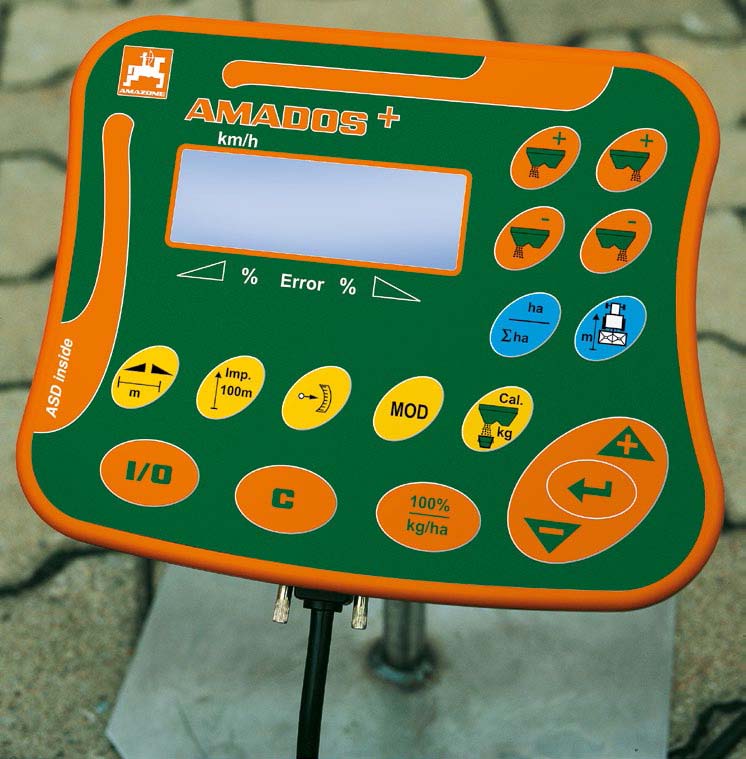

25 AMAZONE Limiter AMADOS Elektronikus vezérlés az AMADOS+ rendszerrel Biztonságos műtrágyaszórás ZA-M műtrágyaszórók Control csomaggal A mechanikus szórótárcsahajtású ZA-M műtrágyaszórók részére áll rendelkezésre a Control csomag a kiszórási mennyiség haladási sebességtől függő elektronikus szabályozásához. Az AMADOS + előnyei: Az előzetesen megadott kiszórási mennyiség optimális munkasebesség választása esetén mindig változatlan marad. Ez különösen fokozatmentes váltóművel szerelt traktoroknál előnyös A modern kezelőterminál segítségével mindkét oldalon, illetve az egyes oldalakon külön-külön is szabadon választható lépésekben lehet módosítani a kiszórt mennyiségeket, ezzel csökkennek a költségek, és a környezetet is védjük Az adagoló tolózárak robusztus állítómotorjai állítják be a kiszórási mennyiséget A hidraulikus működtetésű tolózár működtetése a kettős tolózárrendszeren belül az elektronikus adagoló tolózártól függetlenül történik. Ez gyorsabb, és kíméli az elektronikus állítómotorokat Az összes elektronikus szerkezeti elem védett fröccsenő víz és korrózió ellen A sebesség regisztrálása az érzékelőtechnikán vagy a traktor jeladó csatlakozóaljzatán keresztül történik Egyszerű kalibrálási program, a mennyiségi beállítás önálló meghatározása Robusztus érzékelőtechnika a működés, pl. a tolózárállás ellenőrzésére Bővíthetőség egyéb alkalmazásokkal, pl. mint a hektárszámláló trágyalé kijuttatásakor, talajlazításkor vagy kaszáláskor egy külön munkahelyzet- érzékelővel Soros port áll rendelkezésre a dokumentációhoz való csatlakozáshoz, valamint a részterület-specifikus műtrágyázás N érzékelőinek és alkalmazási kártyáinak a csatlakoztatásához Feladattároló 20 feladat részére

26 ! ZA-M Elektronikus szabályozás az AMATRON 3 segítségével, a ZA-M 1001 Special Profis rendszerhez A Profis Tronic csomag A ZA-M Profis Tronic csomag segítségével megvalósítható a jármű sebességétől függő mennyiségszabályozás (kg/ha), a Limiter határszóró berendezés irányítása, és a mérlegtechnika használata. Az AMATRON 3 készülék a nagy kijelzője, áttekinthető, egyszerű és logikus kezelése révén különösen keze lőbarát. Valamennyi funkció egy kézzel hozható működésbe, miközben a másik kéz a kormánykeréken marad. Kiegészítésképpen az AMATRON 3 készülék veszi át a beépített, automatikus mennyiségszabályozású Limiter szóráshatároló ellenőrzését határszórás esetén, és multifunkcionalitása révén egyéb AMAZONE gépek, mint pl. permetezőgépek vagy vetőgépek esetén is használható. AMATRON 3 kezelőterminál modern és a jövőt tekintve is megbízható A praktikus és áttekinthető felépítésű AMATRON 3 készülékkel már csak egy terminál szükséges a különböző műtrágyaszórási funkciók kezeléséhez. Az AMATRON 3 készüléken az összes lényeges adat áttekinthetően jelenik meg, a kevésbé szükséges beállítások gyorsan és folyamatosan rendelkezésre állnak. Az AMATRON 3 teljes értékűen kompatibilis lefelé az AMATRON + készülékkel, felfelé pedig az ISOBUS kommunikációs rendszer szabványával, és így hidat képez az AMABUS és az ISOBUS világ között. Vetőgép Műtrágyaszóró EGY KÉSZÜLÉK MINDEN GÉPHEZ Szántóföldi permetezőgép

27 AMATRON 3 Választható extrák AMATRON 3-hoz ASD Automatizált Területfüggő Dokumentáció ASD Biztonságos, gyors és egyszerű Az Automatizált Területfüggő Dokumentáció (ASD) egy terméken és gyártón túlmutató dokumentációkoncepció, a szántóföldi műveletekkel kapcsolatos adatoknak az AMATRON 3 és az AMADOS + fedélzeti számítógépek és az elektronikus szántóföldi adatbázis közötti átvitele céljából. A használt port nyilvános, és más gyártók számára is hozzáférhető. Az ASD lehetőséget nyújt a gazdáknak arra, hogy az összes gépet egyszerűen és kedvező költséggel a dokumentációláncba integrálják. GPS-Track és GPS-Maps AMATRON 3 opciós kivitel a ZA-M 1001 Special Profis típusú műtrágyaszórókhoz GPS-Track az AMATRON 3 készülékhez A GPS-Track egy párhuzamos haladást segítő eszköz, amely rendkívül nagy könnyebbségnek bizonyul a szántóföldön való tájékozódásban. Különféle nyomkövető módszerekkel rendelkezik, mint az A-B vonal és a kontúrvonal menti haladás, valamint az akadályfunkció. A nyomsávok egyértelműen számozottak. Az ideális vonaltól való eltérés grafikusan megjelenik a kijelzőn, és Ön világos kormányzási javaslatot kap a nyomvonal megtartásához. A következő művelőút távolsága is egzakt módon jelenik meg az ideális tájékozódás érdekében. A GPS-Track funkció magától értetődően stand-alone (önmagában) is működik, tehát a ráépített gép csatlakoztatása nélkül. GPS-Maps az AMATRON 3 készülékhez Az ISO-XML adatmenedzsment mellett a terminál feladatkezelője (Task Controller) is képes alkalmazási térképek feldolgozására. Következésképpen a céltól és a termináltól függően több lehetőség kínálkozik a részterület-specifikus alkalmazásra kártya vagy érzékelő alapján. Azt, hogy melyik rendszer felel meg a feltételeinek és igényeinek, és hogy melyik kerül alkalmazásra, felhasználóként egyedül Ön dönti el. GPS-Track inside GPS-Maps inside

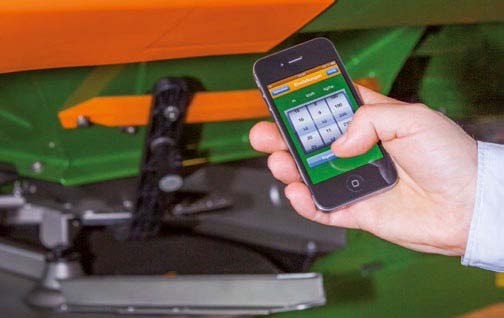

28 ZA-M Műtrágyaszerviz több mint 25 éve Csak a részletes és állandóan aktualizált szórási táblázatok, ahogy az AMAZONE cégnél ez magától értetődő, eredményeznek optimális szórási eredményt. Szórási táblázat az ZA-M Röpítőtárcsás műtrágyaszóró Csak megfelelő szórás esetén ér aranyat az Ön műtrágyája Az AMAZONE műtrágyaszerviz lehetővé teszi a műtrágya gazdaságos és környezetbarát felhasználását. Az AMAZONE szórócsarnokban bel- és külföldön több mint 25 éve végzett vizsgálatok eredményeit egy számítógépes adatbázisban tároljuk. A tesztelt műtrágyával kapcsolatban nemcsak a szórásképeket és a beállítási értékeket regisztrálták, hanem kiegészítésképpen a keresztirányú eloszlás szempontjából mérvadó mechanikus anyagadatokat is. Következésképpen terjedelmes adathalmaz áll rendelkezésre, hogy az AMAZONE a vásárlói számára megfelelő beállítási értékeket szolgáltasson ingyenesen ismeretlen műtrágyafajták és új műtrágya termékek esetén. Alaposan megvizsgáljuk az Ön műtrágyáját A műtrágyaszóró beállítási értékeinek meghatározásához a legjobb lehetőség a műtrágya kiszórása egy szórócsarnokban. Nincs mindig lehetőségünk arra, hogy megfelelő mennyiségű műtrágya álljon rendelkezésünkre. Ezért az AMAZONE egy olyan megbízható laboratóriumi teszteljárást fejlesztett ki, amelynek során mindössze öt kilogrammos minta fizikai tulajdonságait kell megvizsgálni, hogy a gyakorlati tapasztalatok, valamint az összegyűjtött információk alapján beállítási javaslatokat adjon tovább az ügyfeleinek. Tartozék: mobil vizsgálópad A még nagyobb biztonság érdekében nehezen kezelhető műtrágyafajták esetén Tökéletes ellenőrzés a szántóföldön Egyszerű és biztonságos A műtrágya keresztirányú elosztásának méréséhez top agrar teszt 2011/06: Rendkívül felhasználóbarát rendszer Egyszerű, biztonságos, megbízható kezelés!

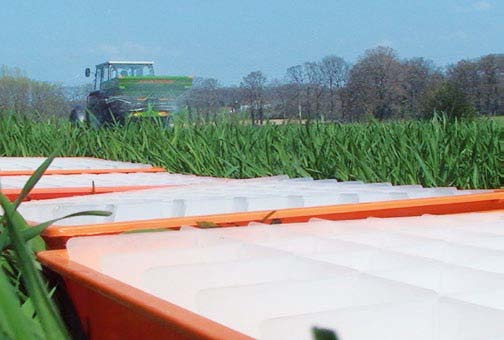

29 Műtrágyaszerviz mobil vizsgálópad Műtrágyaszerviz modern szórócsarnokkal A kutatáshoz, fejlesztéshez és a sorozatgyártás támogatásához az AMAZONE egy modern műtrágya szórócsarnokkal rendelkezik. Az AMAZONE műtrágyaszerviz az egész világra kiterjedően szorosan együttműködik a jelentős műtrágyagyártókkal, hogy lehetőség szerint gyorsan az Ön rendelkezésére álljanak a legjobb beállítási értékek. Az új online mérőcellák lehetővé teszik, hogy a szórási kísérletek során ne csak a keresztirányú eloszlás, hanem a térbeli eloszlás is kiértékelésre kerüljön. Ennek különösen az új műtrágyaszórók fejlesztése során van nagy jelentősége. Azonban az automatikus kapcsolási folyamatok (GPS-Switch) érdekében is új információkra van szükség. A mérőrendszer megválasztásánál is az új, innovatív technikára helyezi a hangsúlyt az AMAZONE cég. A műtrágyaszóró egy forgópadon áll, és forog a függőleges tengelye körül. Ezzel a mérőrendszerrel valamennyi, pillanatnyilag elképzelhető munkaszélesség kiértékelhető. Kizárólagos szerviz az AMAZONE műtrágyázási technika használói számára A műtrágyaszerviz határokon átnyúlva dolgozik. De nem csak földrajzilag. Végül is mindegy, hogy műtrágyaszórója 1 vagy 50 éves-e, mi mindig kompetensen és megbízhatóan állunk az Ön rendelkezésére. Internet: duengeservice@amazone.de Telefon: +49 (0) Telefax: +49 (0) A legjobb út: műtrágyaszerviz az interneten a cím alatt Az optimális műtrágyázáshoz nemcsak a műtrágya és a műtrágyaszóró tartozik! Kritikus műtrágyafajták esetén ugyanolyan fontos a kompetens tanácsadás. Az interneten a cím alatt 24 órán keresztül ingyenesen lekérdezheti az AMAZONE műtrágyaszórók keresztirányú eloszlására és kiszórási mennyiségére vonatkozó aktuális beállítási ajánlásokat az adatbankunkból. Ehhez egyszerűen válassza ki a gép típusát és a kiszórandó anyagot. IPhone-ra és egyéb okostelefonokra készült alkalmazás is elérhető. Műtrágyaszerviz alkalmazás Android vagy ios készülékekre Műtrágyaszerviz alkalmazásunkat már több mint szer letöltötték. Android készülék ios készülék

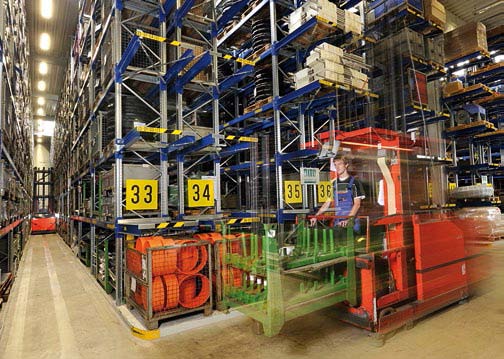

30 ZA-M AMAZONE szerviz mindig az Ön közelében Az Ön elégedettsége a mi ösztönzőnk Original az 2. Auflage / 2 nd edition 2e édition / 2-е издание Verschleißteil katalog für Landtechnik und Kommunaltechnik Catalogue pièces d usure pour machines agricoles et gamme espaces verts Wearing parts catalogue for agricultural machinery and groundcare products Каталог изнашиваемых деталей для сельскохозяйственной и коммунальной техники VDMA-kampány: Pro-Original

31 AMAZONE szerviz Legfontosabb cél a vevőink elégedettsége Megbízunk kompetens értékesítő partnereinkben. Ők szervizzel kapcsolatos kérdésekben is megbízható kapcsolattartók a mezőgazdák és bérvállalkozók számára. A folyamatos oktatások eredményeként értékesítő partnereink és a szerviztechnikusok mindig tisztában vannak a technika legújabb állásával. Első osztályú pótalkatrész-szolgáltatást kínálunk Önnek Az egész világra kiterjedő alkatrész-logisztikánk alapját a központi pótalkatrészraktár képezi Hasbergen-Gaste-i anyaüzemünkben. Ez gondoskodik a pótalkatrészek optimális rendelkezésre állásáról, régebbi gépekhez is. A Hasbergen-Gaste-i központi alkatrészraktárban rendelkezésre álló alkatrészek, amennyiben a megrendelés 17 óráig beérkezik, még ugyanazon napon útnak indulnak. A nagyon modern raktárrendszerünk különböző pót- és kopóalkatrész komissiózására és készletezésére képes. Naponta akár 800 megrendelést küldünk szét vevőinknek. Válassza inkább rögtön az eredetit Gépei extrém igénybevételnek vannak kitéve! Az AMAZONE pót- és gyorsan kopó alkatrészeinek minősége olyan megbízhatóságot és biztonságot nyújt Önnek, amelyre az eredményes talajművelés, a pontos vetés, a professzionális trágyázás és a sikeres növényvédelem érdekében szüksége van. Döntsön ezért az eredeti mellett! Az eredeti pót- és kopóalkatrészek előnyei Minőség és megbízhatóság Innováció és teljesítőképesség Azonnali rendelkezésre állás A használt gép magas viszonteladási értéke Csak az eredeti pót- és gyorsan kopó alkatrészek vannak funkció és tartósság tekintetében tökéletes összhangban az AMAZONE gépekkel. Ez garantálja a munka optimális eredményét. Az eredeti alkatrészek korrekt árai végül kifizetődnek.

32 Műszaki adatok ZA-M 1001 Special Special Profis Munkaszélesség (m) Tartálytérfogat (l) x S 500 (l) tartálymagasítóval x S 500 (l) tartálymagasítóval x S 500 (l) tartálymagasítóval x L 1000 (l) tartálymagasítóval S L 1000 (l) tartálymagasítóval Hasznos terhelés (kg) Betöltési magasság (m) 1,07 1,07 1,14 1,06 1 x S 500 (m) tartálymagasítóval 1,21 1,21 1,28 1,20 2 x S 500 (m) tartálymagasítóval 1,35 1,42 1,34 3 x S 500 (m) tartálymagasítóval 1,49 1,56 1 x L 1000 (m) tartálymagasítóval 1,35 1,42 1,34 S L 1000 (m) tartálymagasítóval 1,49 1,56 Betöltési szélesség (m) 2,15 2,15 2,15 2,15 1 x S 500 (m) tartálymagasítóval 2,16 2,16 2,16 2,16 1 x L 1000 (m) tartálymagasítóval 2,76 2,76 2,76 Teljes szélesség (m) 2,44 2,44 2,44 2,44 1 x L 1000 (m) tartálymagasítóval 2,93 2,93 2,93 Teljes hossz (m) 1,42 1,42 1,42 1,48 Szórótárcsa-fordulatszám (ford/perc) Alapgép tömege (kg) (Magasító S kg / L kg) 720 (Alapérték) Az ábrák, a tartalom és a műszaki adatok megadása kötelezettség nélküli! Felszereltségtől függően a műszaki adatok eltérhetnek. A gépekről készült ábrák eltérhetnek az egyes országok közlekedésrendészeti előírásaitól. Első a szántóföldön, és biztonságos az úton: ZA-M ZA A műtrágyaszóró AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen-Gaste Telefon: +49 (0) Telefax: +49 (0) AMAZONEN-WERKE KFT 4031, Debrecen Balmazújvárosi út 14. Hungary. Tel: 52/ / Fax: 52/ MI5975 (hu_hu) Printed in Germany amazone@amazone.de
