1 10 év garancia * Hörmann Berry billenokapuk Több mint 30 motívum acélból és fából ÚJ Automata garázskapuk szabadalmaztatott reteszeléssel

2 Az eredeti Hörmann Berry kapu MinŒség és esztétikus külsœ Minden az eredeti mellett szól: a minœség és a biztonság, az esztétikum, a kényelem és a tökéletes mıszaki megoldások. A Hörmann billenœkapu az 50 éves gyártási tapasztalatnak és állandó fejlesztésnek köszönhetœen vált Európa legnépszerıbb billenœkapujává. A sokféle motívumból bizonyára Ön is megtalálja az igényeinek leginkább megfelelœt. 2

3 Tartalom Bordázott acélkapuk 4 Acélkapu-változatok 6 Kazettás acélkapuk 8 Tömörfa borítású kapuk 10 Designkapuk tömörfából 12 Kapukeret házilagos borítással 14 A kapumotívumok áttekintése 16 Fogantyúk és üvegezések 22 Kapufelújítás 24 Készgarázsok felújítása 26 Automata kapuk mozgatóval 28 Biztonsági jellemzœk 30 Kapuméretek, beépítési adatok 32 Hörmann beltéri ajtók 38 A képeken látható kapuk egyedi kiegészítœkkel vannak ellátva, így nem minden esetben felelnek meg a szabványos kivitelnek. A kiadványt szerzœi jog védi. Utánnyomás, akár kivonatosan is, kizárólag engedélyünkkel lehetséges. A változtatások jogát fenntartjuk. MinŒsített biztonság és hosszú távú garancia A Hörmann kapuk és kapumozgatók 100 százalékban összehangolt TÜV által ellenœrzött termékek. Tanúsított minœség a DIN ISO 9001 szerint. A Hörmann termékek már most megfelelnek a es európai szabvány minden követelményének. (További részletek a oldalon). 10 év garancia * * Garancia feltételek, kiírási szövegek és minden további információ a Berry kapuról a oldalon. 3

4 957-es motívum bordázott oldal és középprofilokkal Klasszikus motívumok acélból függœleges vagy vízszintes bordázattal IdŒtálló, mindig klasszikus külsœ megjelenés. A motívumok közül a bordázott minta a legkedveltebb. A garázskapu vízszintes vagy függœleges bordamintázatát horizontális vagy vertikális keresztfrízzel lehet hangsúlyozni. Egy szép fogantyúgarnitúrával, egy különleges színnel, illetve a kapu üvegezésével egyedivé alakíthatja családi háza külsœ megjelenését. 4

5 IdŒjárásálló felületvédelem A horganyzott anyag és a porszórt felület a legjobb védelem rozsda ellen. Így a kapu sokáig szép marad. 902-es motívum Integrált átjáróajtó, jó megoldás ha nincs hely a mellékajtónak. 941-es motívum Acélbordás, felfekvœ keresztfríz, dupla garázsokhoz 5 m szélességig. 902-es motívum FüggŒleges bordázat, azonos optikájú mellékajtó. 902-es motívum FüggŒlegesen bordázott, földbarna szín. Tegye színesebbé háza külsejét! A garázskapunak nem kell mindig fehérnek lennie. Sok érdekes választási lehetœséget kínálunk. (További információ a 17.oldalon.) 5

6 990-es motívum acélbordás halszálkamintázattal. A képen bemutatott duplagarázskapu díszítését ismétlœdœ halszálkaminta motívummal alakították ki. Érdekes acélkapu-változatok Halszálkaminta, függœleges sík panelek, szellœzœnyílások A halszálka-mintázatú kapu tökéletesen illeszkedik a ház oromzatához, illetve a vidéki stílusú házakhoz. A függœleges sík panelekbœl álló garázskaput a modern házak letisztult formáihoz ajánljuk. A mély- és gyıjtœgarázsokhoz a szellœzœnyílásokkal ellátott billenœkaput javasoljuk. 6

7 982-es motívum acélpanelekbœl A dupla garázskapu jól illik a klasszikus építészeti stílushoz. 990-es motívum A halszálkamintás acélbordák színe is harmonizál a vidéki stílusú házakkal. 982-es motívum acélpanelekbœl A bejárati ajtóhoz illœ színben. 914-es motívum szellœzœnyílásokkal A mély-és gyıjtœgarázsok elœírásainak megfelelœen kialakítva. Az egyedi színek választékát a 17. oldalon mutatjuk be. A szép fogantyú a garázskapu dísze. 7

8 A 972-es motívum azonos mintájú mellékajtóval, a jól bevált, szabványos fehér színben. Mutatós kazettaminták acélból Nagyon kedvelt és divatos megoldás Az egymáshoz illeszkedœ kapuk és mellékajtók összhatása a kazettamotívumok pontosan futó elrendezésének következtében nagyon esztétikus. A kazetták optikai harmóniájára gyártóink nagy figyelmet fordítanak. 8

9 976-os motívum felül lendületesen ívelt kazettákkal, és azonos mintájú bejárati ajtóval. 978-as motívum téglalap elosztású kazettákkal 974-es motívum Érdekes hatást kelt a különbözœ nagyságú kazettákkal kombinált kapulap. 972-es motívum Egyedi kék szín, díszes üvegezés, így több fény jut a garázsba. A színes kapuk feltınœ díszítœelemei a családi háznak, a széles színválasztékot a 17. oldalon találja. A kazettaüvegezések díszítœ- és fényt bebocsátó elemként is használhatók. További motívumok a 22. oldalon. 9

10 934-es motívum, északi lucfenyœbœl. A képen látható dupla kapuhoz gyárilag felsœ takaróblende készült az oromzattal megegyezœ stílusban. A fa szépsége és természetessége Kiváló minœségı faburkolat Mivel a fa mint építœanyag alapvetœen meghatározza házunk külsœ képét, természetes, ha a tömör fából készült garázskapu mellett döntünk. A kapu mintáját 12 fajta motívum közül lehet kiválasztani, a prfillécek elrendezése lehet vízszintes vagy függœleges, halszálka, illetve rombusz formájú. A gyár kifogástalan, válogatott északi lucfenyœt használ alapanyagnak, amelyet színtelen impregnálószerrel kezelnek, így hatékonyan ellenáll a kártevœknek és a kékpenésznek. 10

11 924-es motívum Északi lucfenyœ, vízszintesen bordázott minta. 922-es motívum Északi lucfenyœ, háromszögletı üvegezés, rombusz kapulapminta. 931-es motívum Északi lucfenyœ, halszálkaminta, egyedi falazúrral. 934-es motívum. Északi lucfenyœ, függœleges bordák, megjelenésében illeszkedik a bejárati ajtóhoz. A fának védelemre van szüksége A gyári impregnáláson kívül utókezelést kell végezni a kapun falazúrral az idœjárás és az UV sugarak ellen. Természetes állapotában a fa világos színı, de pigmentált lazúrozással bármilyen színre festhetœ. Ha a káros UV sugárzás ellen további kezelést lát szükségesnek, válassza pl. a teakszínı falazúrt! Az utókezelésekre vonatkozó útmutatás a beépítési segédletben található. A 12 különféle famotívum áttekintése a 18. és 19. oldalon. 11

12 A különleges design fakapuk A bejárati ajtóval azonos külsœ megjelenéssel Egyéni megjelenésıvé teheti otthonát a Hörmann designprogram gazdag kínálatával, a teljes optikai harmóniát kínáló garázskapukkal és bejárati ajtókkal. A formatervezett bejárati ajtók elegáns küllemét a függœleges díszítœelemek következetes vonalvezetése határozza meg. 12

13 Garázskapu és alumínium bejárati ajtó elegáns nemesacél elemekkel A Hörmann designkapuval lehetœség nyílik a garázskapu és bejárati ajtó egységének hangsúlyozására, így a ház külseje figyelemfelkeltœvé és különlegessé válik. Válasszon a lehetœségek és a minták széles kínálatából! 689-es kapumotívum, 689A ajtómotívum 22-es kapumotívum, 22AF ajtómotívum 45-ös kapumotívum, 45A ajtómotívum A kapulap stabilitását a rétegelt fatáblák garantálják. A kapulap felületét háromszoros mattfehér festékkel vonják be, a tok pedig gyárilag fehér alapozót kap. Design kapuk motorral A különleges design kapu fœ jellegzetessége kényelem és az egyediség. A kapukat nemesacél burkolatú Hörmann Supramatic motorral szállítjuk. A további designmotívumok a oldalon, a Hörmann designkapuk és ajtók prospektusában, illetve a oldalon találhatók. 13

14 A megbízható alapok Stabil keretszerkezet megerœsített, teljesen összehegesztett rudazattal. Horganyozott kapukeret, porszórásos földbarna felület. Semmi sem rozsdásodik. A keret és a rudak 30 mm-enként kifúrva. Képes útmutató a burkoláshoz motívumjavaslatokkal. Burkolatsúly A kapuszélességtœl függœen 6 és 10 kg/m 2. Dupla garázsoknál max. 16 kg/m 2 Lásd a 33. oldalt is! Szabad teret engedünk az egyéni ötleteknek és a kreativitásnak. Alakítsa ki önállóan garázskapuját! A megbízható alapot mi adjuk hozzá A faborítás felszerelése egyszerı feladat, hiszen a Hörmann-nál a keretek és a rudak 30 mm-enként elœre ki vannak fúrva. Így aztán saját elképzelésének megfelelœen rendezheti el a léceket: vízszintesen, függœlegesen, halszálkamintában, rombuszalakban vagy teljesen egyéni módon. 14

15 A kreativitásnak semmi sem szab határokat. A kapuszerkezet kétféle lehetœséget kínál: A keret és a lábazat teljesen el van fedve. A faburkolat a víz ellen védœ lábazatot is kaphat. A festett kapu védelme A kész garázskaput pigmentált lazúrral le kell festeni, hogy a kaput megvédjük az UV sugarak, a kártevœ rovarok és a kékpenész ellen. 15

16 Az acélkapu-motívumok áttekintése 902 függœleges bordázat 914 szellœzœnyílásokkal 941 fekvœ keresztfríz 982 acél panelborítás 957 acélbordás minta egy középsœ és két oldalsó profillal 990 halszálkamintás acélbordák Minden szín: porszórt felülettel A tızihorganyzott kapu és ajtólapok egészen a záróélig védettek az idœjárás és a rozsdásodás ellen. A kapuk és mellékajtók szériában törtfehér és földbarna színıek, ezenkívül további 10 árnyalatot kínál kedvezményesen a Hörmann. RendelhetŒ továbbá a RAL színskála mintegy további 200 színe (kivéve a gyöngyház, a metál, a világító és az élénk színek). 16

17 970 kazettás minta 972 kazettás minta 974 kazettás minta 976 kazettás minta Minden motívum N80 -as kaputípusból 3 m szélességig Ezeket a motívumokat a DF98-as típushoz is szállítjuk, dupla garázsokhoz 5 m szélességig. A 902-es és a 914-es motívumokhoz kifelé nyíló, kapuba integrált személybejáróajtóval is kapható. 978 kazettás minta Minden mellékajtó kétszárnyú kivitelben is. 10 ajánlott színárnyalat kedvezœ áron A fehér és a barna különösen jutányos áron Törtfehér RAL 9016 Rubinpiros RAL 3003 Galambszürke RAL 5014 FenyŒzöld RAL 6009 Ablakszürke RAL 7040 Földbarna RAL 8028 Világos elefántcsont RAL 1015 Zafírkék RAL 5003 Mohazöld RAL 6005 KŒszürke RAL 7030 Ockersárga RAL 8001 Fehéralumínium RAL 9006 Minden szín a RAL színskála szerint. A kapuk külsœ és belsœ felülete azonos színı. 17

18 A tömörfa borítású garázskapuk motívumai 923 északi lucfenyœ 934 északi lucfenyœ 924 északi lucfenyœ 933 északi lucfenyœ 926 északi lucfenyœ 931 északi lucfenyœ Minden fakaput a sérülésektœl védœ fóliacsomagolásban szállítunk. Softline-Design, mert így jobban mutat Minden profillécet (120x14 mm) enyhén lekerekítünk, ettœl a kapu kellemesebb látványt nyújt. 18

19 935 Hemlock 937 északi lucfenyœ 930 északi lucfenyœ 925 északi lucfenyœ 927 északi lucfenyœ 922 északi lucfenyœ Minden N80 típusú kaput 3000 mm szélességig gyártunk. Ezt a motívumot DF98-as típushoz is szállítjuk duplagarázsokhoz 5000 mm szélességig. Teljes befedés beleértve a keretet is. Keretborítás nélkül 905-ös motívum házilagos borításra akár 2 szárnyú is lehet 19

20 Az összes designmotívum áttekintése Designmotívumok véglegesen kezelt, többrétegı faborítással 175-ös motívum Egyenletes faburkolat Biztonsági üvegbetét körkörös mintázattal ÜvegezŒkeret nemesacél vagy színes kivitelben A RAL színskála minden színében rendelhetœ 62-es motívum Egyenletes faburkolat Biztonsági üvegbetét mintázattal ÜvegezŒkeret és a lábazati díszítœelem nemesacél kivitelben 689-es motívum Egyenletes faburkolat vízszintes nútokkal ÜvegezŒkeret nemesacél vagy színes kivitelben A függœleges formaelemek konzekvens vonalvezetése és az esztétikus nemesacél rátétek a formatervezett kapuk legfontosabb jellemzœi. Design motívumok profillécekbœl, északi fenyœ Design motívumok profillécekbœl, északi fenyœ 917-es motívum FüggŒleges profillécek színes nemesacél rátéttel 918-as motívum Halszálkamintás kapulap nemesacél rátéttel 919-es motívum Átlós mintájú kapulap színrátéttel 20

21 22-es motívum Egyenletes faburkolat vízszintes nútokkal, nemesacél rátéttel és kék csíkkal, kör alakú, nemesacél ívmintával Biztonsági parsol szürke üvegbetéttel 41-es motívum Egyenletes faburkolat Nagy felületı nemesacél ívmintázattal Biztonsági parsol szürke üvegbetéttel 43-as motívum Egyenletes faburkolat Nagy felületı ívmintázat kékszínı alumíniumból Maisterpont biztonsági üvegbetét 45-ös motívum Egyenletes faburkolat vízszintes nútokkal biztonsági parsol szürke üvegbetéttel, vízszintes csíkozással ÜvegezŒkeret és lábazati díszítœelem nemesacél kivitelben A felsorolt 7 típus többrétegı, masszív faanyagból készül. A háromszoros selyemmatt bevonattal ellátott fehér színı kapu idœjárásálló és színtartó. Kapuméret szélesség: 3000 mm- ig magasság: 2250 mm-ig A kapulap és a minta színe igény szerint kombinálható. A háromszoros selyemmatt bevonattal ellátott, fehér színı kapu idœjárásálló és színtartó, így hosszú ideig szép marad. A kapukeret porszórt alapozású: a színes, és a fehér színı, a földbarna és a falazúros kapukon. Tiszta fehér Narancssárga Királykék Kapuméret szélesség: 3000 mm- ig magasság: 2250 mm-ig Galambszürke FenyŒzöld A kapuk külsœ és belsœ felülete azonos színı. Falazúr is lehetséges Világosszürke 21

22 4.ábra: 283 x 203 mm 5.ábra: 283 x 203 mm Üvegezés acélburkolhoz a 902, 941, 957, 972, és 982-es motívumoknál lehetséges. A keret a kapuval azonos színı, idœjárásálló mıanyag. Az üvegezés 3 mm vastag, átlátszó vagy kristályhatású mıanyag lap. 6.ábra: 283 x 203 mm 21.ábra: 375 x 375 mm 22.ábra: 235 x 235 mm Engedjen több fényt a garázsba Az üvegezés nemcsak díszítœelem, de megspórolható vele az ablak is. Így a garázsban akár dolgozószobát is berendezhet. 23.ábra: 277 x 199 mm 24.ábra: 199 x 277 mm Üvegezés faburkolathoz 21, 22-es ábra a 922, 925, 926, 927 és és 931-es motívumoknál 23, 24-es ábra a 923, 924, 930, 933, 934, 935és 937-es motívumoknál A keret anyaga fa, az üvegezés: 3 mm vastag, átlátszó vagy kristályhatású mıanyag lap. 22

23 A mellékajtókat kerekített formájú kilincsgarnitúrával a képen ábrázolt összes alapanyagból gyártjuk. Az ajtókat alapkivietelben kilincsgarnitúrával, kívánságra váltógarnitúrával szállítjuk. Alapkivitelben fekete mıanyag Fehér aluöntvény (RAL 9016) Újezüst színı aluöntvény Sárgaréz színı aluöntvény Nemesacél színı, polírozott aluöntvény Nemesacél színı aluöntvény Rusztikus aluöntvény Bronz színı aluöntvény Az egysíkban lévœ hengerzár integrálható a ház zárrendszerébe. A szép fogantyú különlegessé teszi a kaput Ez a designerek és biztonsági szakértœk által kifejlesztett egyéni formájú kapufogantyú egyedülálló a maga nemében. A fogantyú jól illeszkedik a kézbe, és nagyon elegáns is. 23

24 A régi kaput ki-, az újat pedig beszereljük Gyorsan, tisztán és még aznap Nagyon örülünk és elégedettek vagyunk, mert minden nagyszerıen sikerült, és az új kapu jobban is illik a házunkhoz. A régi kaput kiszerelték és rögtön el is szállították. A motort pedig már rég be kellett volna szerelnünk. 24

25 å Külön tartozékok a jobb hang és hœszigetelés érdekében A jobb hangszigetelés érdekében megrendelheti a kaput speciális zajtompító Dämtech bevonattal. A hœszigetelés érdekében szigetelœlapokat ajánlunk, amelyeket egyszerıen bele kell illeszteni a kapulapba, illetve gyári szigetelést kell kérni. å Takaróelemek magasságkiegyenlítéshez és felújításhoz Felújításkor elœfordulhat, hogy a nyílás magasabb és szélesebb, mint a szabványméretı garázskapu. Nálunk ez sem probléma! A beillesztéshez ugyanis felsœ, illetve oldalsó kiegyenlítœ takaróelem áll rendelkezésünkre. Ha a régi kapu eltávolításakor a fal megsérülne, akkor a takaróelem további kœmıvesmunka nélkül megoldja ezt a gondot is. 3-pontos betörésgátló reteszelés KiegészítŒ tartozékként ajánljuk, egyszerıen szerelhetœ minden motor nélküli Berry kapura. Így még jobban védve van a garázs a behatolás ellen. Gumi záróprofil küszöb nélküli kapunyíláshoz Ahol nincs küszöb, ott a rugalmas, hosszú életı gumi záróprofil akadályozza meg a záporesœ, jég és hó bejutását a garázsba. Nemesacél küszöb Ha a garázs ki van téve az idœjárásnak, ajánlatos nemesacél küszöböt beépíteni, és a strapabíró sín még évtizedek múlva is rozsdamentes lesz. 25

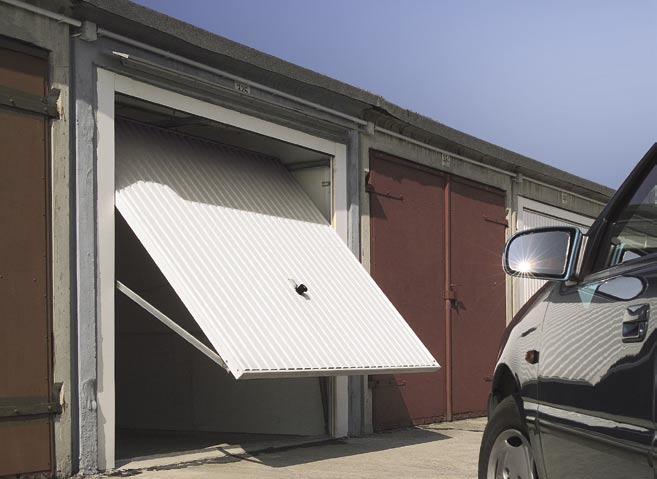

26 N80 és F80 Hörmann Berry kapu A sor- és készgarázsok ideális nyílászárója ElŒbb-utóbb mindenki megelégeli a régi kapu állandó újrafestését vagy a szárnyas kapu állandó nyitását-csukását. Ilyenkor a legjobb választás a szabványméretı, kedvezœ árú Hörmann Berry kapu. A kapu idœjárásálló, horganyzott, polieszter alapozású, továbbá megjelenése is esztétikus, a nyitása pedig könnyı. 26

27 Készgarázsok felújítása kedvezœ árú szabványméretes kapukkal Gyors és egyszerı kapucsere egy nap alatt 3 vasalattípus minden beépítési helyre A régi kaput kívánságra elszállítják A hatékony betörés védelem érdekében: betörésgátló 3 pontos reteszelés (lásd a 25. oldalon) Kapumagasság és beépítési adatok a 32.,34., és a 37. oldalon. Belül Belül N80-as típus vasalat a nyílás mögött Belül N80-as típus vasalat a nyílásban Beépítési helyzetnek megfelelœen 3 fajta vasalattípus lehetséges. A legjobb rögtön kapumozgatóval együtt A motoros mıködtetés kényelmesebb, és az automata zárszerkezet miatt biztonságosabb is. F80-as típus vasalat a nyílás mögött 27

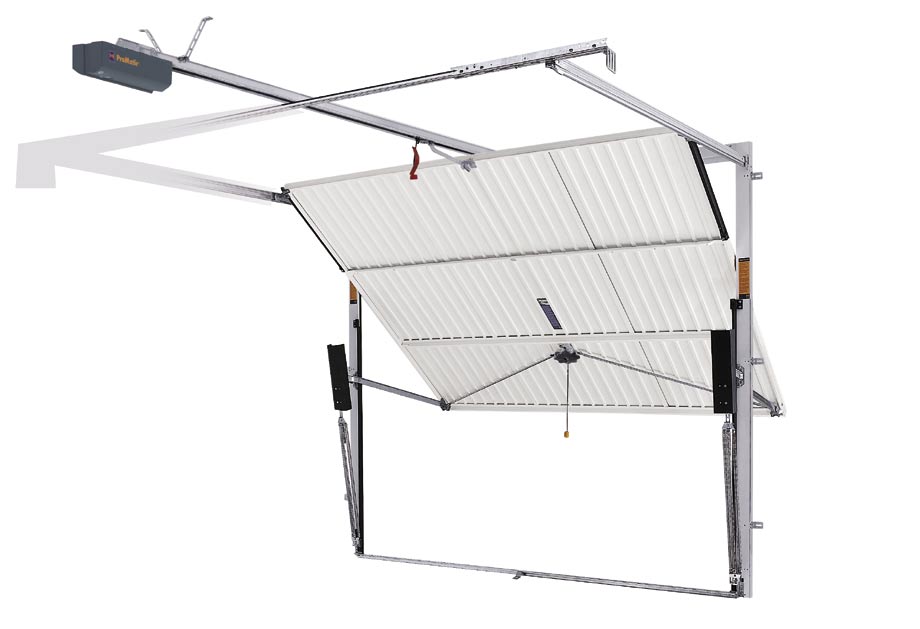

28 A sínen mozgó automata billenœkapuk könnyen és egyszerıen kezelhetœk 5 év garancia * 10 év garancia * Hörmann automata billenœkapuk Mert így sokkal kényelmesebb és biztonságosabb Garázskapu-mozgatók BillenŒkapuk A Hörmann automata kapuk olyan kényelmesen kezelhetœk, akár egy televízió. ElegendŒ egy gombnyomás, és rossz idœben is kiszállás nélkül hajthatunk be a garázsba. Sötétben nagyobb biztonságot jelent, ha az autóból nem kell kiszállni. A Hörmann kapukat és motorokat természetesen közös biztonsági egységként vizsgálta be TÜV. 28

29 Válasszon a két hatékonyan mıködœ Hörmann kapumozgató motor közül! ProMatic (EcoMatic) SupraMatic A meghajtás-technika 868,3 MHz rádiófrekvencia, ami stabil hatótávolságot biztosít. KedvezŒ árú motor esztétikus, palaszürke mıanyag burkolattal. Max. 10 m 2 kapuméretig, illetve 5000 mm szélességig. 2 állásos garázsokhoz. Húzó - és nyomóerœ: 500 N 2 nyomógombos kéziadó Szériatartozék a Supramatic és a Promatic meghajtáshoz. ErŒs motor elegáns nemesacél burkolattal és sok egyedi funkcióval. Max mm széles garázskapukhoz, valamint nehéz fakapukhoz és személybejáró ajtóval ellátott kapukhoz. Max. 5 állásos garázsokhoz. Húzó- és nyomóerœ: Supramatic E, 550 N Supramatic P, 600 N A kéziadó biztonsági kódját egyedileg kódolják a gyárban több mint 1 billió lehetœség közül. Az automatikus kapureteszelés hatékonyan véd a feltolás ellen. A megbízható kikapcsolás-automatika azonnal leállítja a kaput, ha akadályba ütközik A lassított nyitás és zárás kíméli a kaput és a motort. A szabadalmaztatott fogasszíj karbantartásmentes BelsŒ szükség-kireteszelés Egyszerıen felszerelhetœ Minden pontosan elœkészített å å A kapu reteszelése a hajtósínben Hörmann szabadalom... automatikus reteszeléssel A motor és a távvezérlés helyettesíti a zárat és a fogantyút. A csukott kapu automatikusan reteszelœdik és így hatékony védelmet nyújt a feltolás ellen. A különleges reteszelés-automatika mechanikusan mıködik, ezért áramszünet esetén is hatékony. Hörmann garázskapu - hajtás Kényelmes nyitás biztonság otthon A garázskapukhoz és a bejárati kapukhoz használható Hörmann motorokról további információk a szakprospektusokban vagy a honlapon találhatók. 29

30 Biztonsági jellemzœk a es európai szabvány szerint Érvényes május 1-jétŒl Tanúsított biztonság A tanúsított biztonság garantálja Önnek, hogy a Hörmann Berry billenœkapu megbízható termék. Bevizsgált és tanúsított termék. EN A Hörmann Berry billenœkapu megfelel a magasfokú biztonági elœírásoknak és a legújabb szabványoknak megfelelœ teljesítményjellemzœkkel rendelkezik. BEVIZSGÁLT ÉS TANÚSÍTOTT Nincs lezuhanás Teljesen biztos lehet benne. Többszörös rugórendszer Ha az egyik rugó eltörne, egy másik biztosítja a kaput. Az eltörött rugó nem ugrik ki a kapuból. Precíz sínvezetés A kapulap kisiklását a precíz sínvezetés akadályozza meg. FelsŒ végállás biztosítás A kapu a teljes kinyílás után lefékezœdik, majd nyugalmi állapotba kerül. Nincs becsípœdés! Hatékony ujjbecsípœdés elleni védelem. 4 VédŒburkolat az emelœkaron A rugalmas, mıanyag védœburkolat a becsípœdés ellen tökéletes biztonságot ad az emelœkarokon. Mıanyag szegély a kapulapon és a kereten A rugalmas mıanyag szegély véd a kapulapon és a kapukereten az ujjbecsípœdés ellen. Dupla garázsoknál alul is vannak szegélyek a láb védelmére. Nagyon stabil konstrukció A széles keretek, a speciális szögletes szelvény és a további két rúddal megerœsített kapulap a Hörmann Berry billenœkaput rendkívül stabillá teszi. Könnyı és halk mıködés Minden tökéletesen össze van hangolva. A 4 pontos felfüggesztés, a precíz sínvezetés, a könnyı járású mıanyag futógörgœk, az oldalsó mıanyag szegélyek (fém nem érintkezik fémmel), és a beállítható rugóköteg. Duplán hasznos zárszerkezet Ha a garázsból közvetlenül a házba lehet jutni, a kaput egy biztonsági stift segítségével belülrœl is lehet zárni. A zár integrálható a ház zárrendszerébe. Védelem esœ és vihar ellen Alapkivitelben az alsó ütközœprofi lokkal, küszöb nélküli padlóhoz kérésre gumi záróprofi lok (lásd a 25. oldalt). 6 A rugók közti biztonsági távolság A rugótekercsek között olyan minimális a távolság, hogy még egy gyermek ujja sem fér közéjük. Maximális biztonság az Ön érdekében Jó érzés, hogy semmi baj nem történhet A Hörmann Berry kapuk biztosítva vannak becsípœdés és lezuhanás ellen. Ennél biztonságosabb nem is lehet egy billenœkapu. A zárrendszernek köszönhetœen pedig a betörés védelemben is kiváló, s mindez a motoros és a kézzel mozgatott kapukra is vonatkozik. 30

31 RögzítŒeszközökkel és fokozat nélkül állítható univerzális horgonnyal egyszerı a beépítés. A felsœ végállás - biztosítással, a kapu stabilan nyugalmi helyzetbe kerül Betörésgátló reteszelés Szériában kétpontos reteszelés, két oldalon benyúló állítható csapótárcsával. Kívánságra kiegészíthetœ felül is csapótárcsával (lásd a 25. oldalt). Többszörös rugórendszer Optimálisan méretezett rugóköteg a kapu mérete és súlya szerint. N80-as típus: 3-4 rugó oldalanként DF98-as típus: 6-10 rugó oldalanként 31

32 Szabványos és egyedi méretek N80 és DF98-as típusok N80 típusú szabványméretek egybeállós garázsokhoz (a motívumtól függœen) Rendelési méretek Névleges méretek Szélesség Magasság Szélesség Keret külméret Magasság Szélesség Szabad átjáró méret* Magasság Ajánlott kész nyílásméret Beépítés a nyílás mögé Beépítési mérettartomány kész nyílásméret Szélesség 2240 ( ) 2240 ( ) 2240 ( ) 2240 ( ) 2365 ( ) 2365 ( ) 2365 ( ) 2365 ( ) 2365 ( ) 2365 ( ) 2490 ( ) 2490 ( ) 2490 ( ) 2490 ( ) 2490 ( ) 2490 ( ) 2490 ( ) 2490 ( ) 2615 ( ) 2740 ( ) 2740 ( ) 2990 ( ) 2990 ( ) Ajánlott kész nyílásméret Beépítési mérettartomány kész nyílásméret Magasság 1915 ( ) 1995 ( ) 2070 ( ) 2120 ( ) 1915 ( ) 1995 ( ) 2070 ( ) 2120 ( ) 2245 ( ) 2370 ( ) 1915 ( ) 1995 ( ) 2070 ( ) 2120 ( ) 2245 ( ) 2370 ( ) 2495 ( ) 2745 ( ) 2120 ( ) 1995 ( ) 2120 ( ) 1995 ( ) 2120 ( ) Méretek mm-ben Beépítés a nyílásba Kész nyílásméretek Szélesség Magasság DF 98 típusú szabványméretek dupla garázsokhoz (a motívumtól függœen) Rendelési méretek Névleges méretek Szélesség Höhe Szélesség Keret külméret Magasság Szélesség Szabad átjáró méret* Magasság Ajánlott kész nyílásméret Beépítés a nyílás mögé Beépítési mérettartomány kész nyílásméret Szélesség 3990 ( ) 3990 ( ) 4490 ( ) 4490 ( ) 4490 ( ) 4990 ( ) 4990 ( ) Ajánlott kész nyílásméret Beépítési mérettartomány kész nyílásméret Magasság 1995 ( ) 2120 ( ) 1995 ( ) 2120 ( ) 2245 ( ) 1995 ( ) 2120 ( ) Méretek mm-ben Beépítés a nyílásba Kész nyílásméretek Szélesség Magasság Figyelem * Szabad átjáró méret (kapu küszöbbel) 32 Szélesség: névleges méret -140 mm (DF 98-nál 160 mm) Magasság: névleges méret -140 mm (DF 98-nál 180 mm) Magasság: névleges méret -155 mm egyéni burkolásnál (DF 98-nál 200 mm) Magasság: 25-mm-el több mint az átjáró (alsó ütközœ nélkül)

33 Szabványos és egyedi méretek N 80 és DF 98-as tipusok Maximális mérettartomány (a motívumtól függœen) Méretek mm-ben Magasság BR Szélesség Mérettartomány N 80 kaputípus Kaputípus DF 98 burkoláshoz max. mérettartománya 905-ös motivum 14 kg/m 2 burkolási súly DF 98 kaputípus mérettartománya burkoláshoz max. burkoláshoz 12 kg/m 2 burkoláshoz max. burkoláshoz 10 kg/m 2 Kapuk felújítási blendével Az ajánlott kész nyílásméret szélességének nem szabad kisebbnek lennie. A beépítéshez ajánlott kész nyílásméret magasságában maximum 10 mm-rel lehet kisebb. Küszöb nélküli padlónál 30 mm-t kell az ajánlott kész nyílásmérethez számolni. Kapuk házilagos borításhoz (905-ös kivitel) Házilagos borításnál kérjük, vegye figyelembe a maximális súlyt, amely a kapumérettœl függœen 6-10 kg/m 2 között van. A DF 98 kapukat max. 16 kg/m 2 burkoláshoz is szállítjuk, kivéve a satírozott mérettartományt. Kérje Hörmann kereskedœnk tanácsát, aki pontosan megadjaa kapu 1m 2 re számított borítási súlyát. 33

34 Beépítési adatok N80-as típus egybeállós garázsokhoz A rögzítœk elhelyezése Méretek mm Keret külméret Ajánlott kész nyílásméret Keret külméret - 80 Teljes sínhossz * Belül OFF OFF OFR Keret külméret min. 65 Keret külméret Ajánlott kész nyílásméret min. 65 * Teljes sínhossz SupraMatic kapumozgató esetén: 3100 mm: 2375 mm kapumagasságig 3350 mm: 2625 mm kapumagasságig 4100 mm: 2750 mm kapumagasságig Beépítés a nyílás mögé Kapu küszöbbel Kapu küszöb nélkül min. garázsbelméret = keretkülméret + 10 min. 65 Keretkülméret = rendelési méret Rendelési méret/névleges méret min. 3 min. 3 Beépítési tartomány Ajánlott kész nyílásméret min. 65 Szemöldükmagasság ** min. 50 Ajánlott kész nyílásméret Beépítési tartomány min. 9 Rendelési méret/névleges méret Keret külméret = rendelési méret+70 A táblázatban (32. oldal) ajánlott magassági kész nyílásméretnek 25 mm-rel nagyobbnak kell lennie. Ajánlott kész nyílásméret + 25 OFF OFF OFF Az ajánlott kész nyílásméret a tervezœk számára javasolt méret. A min. felfekvœ méretek, szemöldökmagasság és beépítési tartományok ezekre a méretekre vonatkoznak. ProMatic/SupraMatic kapumozgatóval * Nincs szükség kiegészítœ szemöldökre, kivétel a 905, 941-es motívum, illetve a faburkolatú kapuk, ahol 15 mm szabad tér szükséges a mıködtetett kapu legmagasabb pontja és a födém között. Beépítés a nyílásba Kapu küszöbbel Kapu küszöb nélkül Keret külméret = rendelési méret Rendelési méret/névleges méret Beépítési tartomány Kész nyílásméret Kész nyílásméret Beépítési tartomány Rendelési méret/névleges méret Keret külméret = rendelési méret + 70 A táblázatban (32. oldal) ajánlott magassági kész nyílásméretnek 25 mm-rel nagyobbnak kell lennie. OFF OFF OFF Kész nyílásméret + 25 Ebben az esetben a méreteket pontosabban kell összehangolni. A kész nyílásméret és a keret külsœ mérete közötti hézagokat a szabványos méretı kapuknál méretkiegyenlítœ takaróelemekkel lefedhetjük, az egyedi méretı kapuk viszont pontosan lefedik a nyílást. 34 ProMatic/SupraMatic kapumozgatóval Nincs szükség kiegészítœ szemöldökre, kivétel a 905, 941-es motívum, illetve a faburkolatú kapuk, ahol 15 mm szabad tér szükséges a mıködtetett kapu legmagasabb pontja és a födém között.

35 Beépítési adatok DF 98-as típus dupla garázsokhoz A rögzítœk elhelyezése Méretek mm 1/2 1/ /2 Teljes sínhossz * 195 Belül 1/2 OFF OFF OFR 85 Keret külméret Ajánlott kész nyílásméret Keret külméret + 10 Keret külméret (RAM) min. 110 Keret külméret Ajánlott kész nyílásméret min. 65 * Teljes sínhossz SupraMatic kapumozgató esetén 3100 mm: 2375 mm-es kapumagasságig 3350 mm: 2625 mm-es kapumagasságig 4100 mm: 2750 mm-es kapumagasságig Beépítés a nyílás mögé Kapu küszöbbel Kapu küszöb nélkül Minimális garázs belméret = keret külméret + 20 min. 110 Keret külméret = rendelési méret + 96 Rendelési méret/névleges méret min. 5 min. 5 Beépítési tartomány Ajánlott kész nyílásméret min. 65 Szemöldökmagasság * min. 90 Ajánlott kész nyílásméret Beépítési tartomány min. 5 Rendelési méret/névleges méret keret külméret = rendelési méret + 73 A táblázatban (32. oldal) ajánlott magassági kész nyílásméretnek 25 mm-rel magasabbnak kell lennie. OFF OFF OFF Ajánlott készméret + 25 Az ajánlott kész nyílásméret a tervezœ számára javasolt méret. A minimális felfekvœ méretek, a szemöldökmagasság és a beépítési tartományok ezekre a méretekre vonatkoznak. Javaslat szabványos méret esetén: ha az oldalsó ütközœ 65 és 110 mm között van, akkor ezt tüntessék fel a megrendelésnél. ProMatic/SupraMatic kapumozgatóval * 65 mm szabad tér szükséges Beépítés a nyílásba Kapu küszöbbel Kapu küszöb nélkül Keret külméret = rendelési méret + 96 Rendelési méret/névleges méret Beépítési tartomány Kész nyílásméret Kész nyílásméret Beépítési tartomány OFF Rendelési méret/névleges méret Keret külméret = rendelési méret + 73 OFF A táblázatban (32. oldal) ajánlott magassági kész nyílásméretnek 25 mm-rel magasabbnak kell lennie. Ajánlott készméret + 25 OFF Ebben az esetben a méreteket pontosabban kell összehangolni. A kész nyílásméret és a keret külsœ mérete közötti hézagokat a szabványos méretı kapuknál méretkiegyenlítœ takaróelemekkel lefedhetjük, az egyedi méretı kapuk viszont pontosan lefedik a nyílást. ProMatic/SupraMatic kapumozgatóval 65 mm szabad tér szükséges 35

36 Méretek és beépítési adatok Mellékajtok Egyszárnyú Ajtó küszöb nélkül Ajtó küszöbbel Méretek mm EsŒvetŒ lemez 242 1/ /2 260 A falnyílás belsœ mérete Névleges méret Szabad átjáró méret Keretkülméret = BRH + 57 OFF OFF OFF Keretkülméret = BRH + 57 Szabad átjáró méret Névleges méret A falnyílás belsœ mérete Szabad átjáró méret* Névleges méret A falnyílás belsœ mérete Keretkülméret = BRB + 50 A falnyílás belsœ mérete Névleges méret Szabad átjáró méret* Szabványos méretek egyszárnyú ajtókhoz Rendelési méret Névleges méret Magasság Szélesség A falnyílás méretei Magasság Szélesség Magasság Padlóbenyúlás Szabad átjáró méretek* küszöbbel Szélesség küszöb nélkül Szélesség Kilincsmagasság az OFF-tól , 905 motívumú szabványos méretı ajtó jobbosként/balosként használható Kifelé nyíló küszöbös ajtónál a névleges méret magasságát mindig a mélyebb padló felsœ síkjától kell mérni. Az acélborítású motívumú ajtók szériában kifelé nyílnak. A külsœ küszöb vasalatainak átcsavarozása lehetséges. Kivétel: 905 motívum, kifelé nyíló * A szabad átjáró szélesség nyitásszöge 170 -nál kisebbre csökken. Blokktok beépítés a nyílásba. Méretekhez és kivitelekhez kérje ajánlatunkat! Egyedi méretekhez és egyedi kivitelekhez kérje ajánlatunkat. Maximális mérettartomány (BR): 1250 x 2375 mm. Kétszárnyú/RögzítŒ horgonyok elhelyezése Ajtó küszöb nélkül Ajtó küszöbbel 770 Az U-élretesz helyét a tartományban kihagyni Az U-élretesz helyét a tartományban kihagyni OFF 242 A falnyílás belsœ mérete = BRH + 10 Névleges méret (BRH) Szabad átjáró méret* = BRH - 45 Nyílószárny Fixszárny 242 1/2 85 1/2 260 A falnyílás belsœ mérete = BRH + 5 Névleges méret (BRH) Szabad átjáró méret = BRH - 23 Az U-élretesz helyét a tartományban kihagyni OFF Keret küméret = BRH Keretkülméret = BRB Nyílószárny Padlóbenyúlás Fixszárny Keretkülméret = BRH + 79 OFF Szabad átjáró méret = BRH - 43 Névleges méret (BRH) A falnyílás belsœ mérete = BRH + 5 Az U-élretesz helyét a tartományban kihagyni Bloktok beépítés a nyílásba. Méretekhez és kivitelekhez kérje ajánlatunkat! Keret küméret = BRH Mérettartomány kétszárnyú ajtók esetén: Szélesség (névleges méret): mm Magasság (névleges méret): mm Kazettás motívumoknál szélesség max mm. Szabad átjáró méret = BRH - 45 Névleges méret (BRH) A falnyílás belsœ mérete = BRH + 10 * A szabad átjáró szélesség nyitásszöge 170 -nál kisebbre csökken. Szériában külsœ ütközœvel, nyílószárny a jobb oldalon. BelsŒ ütközœ, ill. baloldali nyílószárny esetén a rendelésnél külön kérni. Beépítési variaciók Egyszárnyú Kétszárnyú Egyszárnyú Kétszárnyú DIN balos DIN jobbos Nyílószárny Nyílószárny DIN balos DIN jobbos DIN balos DIN jobbos Nyílószárny DIN balos Nyílószárny DIN jobbos Befelé nyíló Befelé nyíló ajtók esetében a küszöböt el kell távolítani, és gondoskodni kell a víz kifelé történœ elvezetésérœl. Kifelé nyíló Alsó ütközœprofillal 36

37 Felújítási méretek / Beépítési adatok F 80 típusú kapu készgarázsokhoz Kapuméretek betongarázsokhoz küszöbbel Méretek mm Rendelési méret Névleges méret szélesség x magasság A falnyílás mérete szélesség x magasság Keretkülméret Szabad átjáró méret szélesség x magasság 2375 x x x x x x x x x x x x x x 2125 Méretek régi típusú készgarázsokhoz x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 1985 Méretek mm 2325 x x x x x x x x x x x x x x x x 1795 RögzítŒ horgonyok elhelyezése Rendelési méret* Méretek mm Keretkülméret=Rendelési méret+103 Rendelési méret OFF min. 61 UK keret- OK sín Teljes sínhossz ** Belül OFF OFR * A födém lejtését figyelembe kell venni! A sín rögzítéshez szükséges szabad hely Magasság: a keret felsœ részétœl 135 mm Mélység: rendelési méret/ névleges méret Magasság a kapusíkjától számítva **Teljes sínhossz ProMatic/SupraMatic esetén 3100 mm, 2375 kapumagasságig Dübeles/rögzitŒkapcsos szerelés Kapu küszöbbel Kapu küszöb nélkül Dübeles beépítés 75 mm-es falvastagságtól nyílás min. = RAM -20 nyílás max. = RAM -70 Rendelési méret / névleges méret(br) RAM-134 Keretkülméret (RAM) Falcméret = RAM + 10 RögzítŒkapcsos szerelés min. 50 mm max. 100 mm falvastagságnál nyílás min. = RAM -20 nyílás max. = RAM -60 min. 75 Falcméret = RAM + 5 Keretkülméret (RAM) = névleges méret(br) Rendelési méret / névleges méret(br) nyílás min. = RAM -60 nyílás max. = RAM -40 OFF Falcméret = RAM + 5 Keretkülméret (RAM) = névleges méret(br) Rendelési méret / névleges méret(br) nyílás min. = RAM -30 nyílás max. = RAM -10 OFF Rendelési méret / névleges méret(br) RAM-134 Keretkülméret (RAM) Falcméret = RAM + 10 min. 50 max

38 Esztétikus külsœ Nagyobb kényelem Nagyobb biztonság Hörmann minœségi ajtók A biztonságos pincebejárathoz, a mosókonyhához vagy a hobbiszobához, a gyerekszobához, a tetœtérbe, a kazántérbe vagy a garázsból a házba való átjáráshoz. A gazdag termékkínálatnak köszönhetœen szinte mindig található egy kedvezœ árú szabványos méret. Drága egyedi gyártásra nincs szükség. Ezzel pénz takarítható meg. Informálódjék a szép Hörmann TopComfort - bejárati ajtókról és elœtetœkrœl Kérjen tœlünk prospektusokat, vagy látogasson meg minket az interneten, honlapon. KSI biztonsági ajtó Betörésgátló acélajtóként szériakivitelben többszörös reteszeléssel. A pincebejárathoz, mellékajtóként vagy a garázshoz. MZ többcélú ajtó Stabil acélajtó, hœszigetelœ üvegezéssel is. Pincékhez, melléképületekhez, fészerekhez, pajtákhoz. HH 30 tızgátló ajtó Bevizsgált tızgátló acélajtó. Ideális a garázsból a házba vezetœ ajtóként. 38

39 Beltéri ajtók a egész lakásba Építkezéshez és felújításhoz Épületajtó Stabil acél ajtólap, amely a legmagasabb követelményeket is kielégíti. ZK beltéri ajtó Dekoratív acélajtók bármely helyiséghez, a pincétœl a padlásig. Sok színben, fa dekorral, üvegezéssel és szerelvénnyel. Acéltok Becsavarozható vagy behegeszthetœ szabványos acéltokok házilagos beszereléshez, például a tetœtérbe. 39
