BENZIN ÉS OLAJFOGÓK POLIETILÉNBŐL

Átírás

1 BENZIN ÉS OLAJFOGÓK POLIETILÉNBŐL

2 ÜGYFELEINK SZÁMA FOLYAMATOSAN NÖVEKSZIK... A BERENDEZÉSEK FORGALMAZÁSA ÉS SZERVIZE A berendezések forgalmazását és szervizelését végző szakcégek névsorát a PRIMO KS Kft. kérésre az önök rendelkezésére bocsátja.

3 A BENZIN ÉS OLAJFOGÓK FELADATA A TECHNOIL benzin és olajfogók (szeparátorok) feladata az elvezetendő csapadékvizekből vagy technológiai vizekből a lebegőanyagok és ásványolaj-származékok eltávolítása. A benzin és olajfogó berendezések jellemző konstrukciós kialakítása: az iszapfogós olajfogó. MŰKÖDÉSI ELVE Mind a csapadékvizek, mind a technológiai használt vizek, (mosókbók, műhelyekből, stb...) ásványolaj-származékokat, valamint egyéb szilárd szennyeződéseket tartalmaznak. A tisztítás első fázisában a szennyezett víz az iszapfogóba kerül, itt a speciális bevezetés következtében az áramlás sebessége lecsökken és a szilárd szennyeződések kiülepszenek belőle. A következő tisztítási fázisban az ásványolaj-származékokkal még szennyezett víz a tényleges olajfogó térbe kerül, ahol flotáció eredményeként végbemegy a valódi szétválasztódás. A benzin és olajfogóval megtisztított szennyvizek minősége az alábbi: lebegőanyag-tartalom < 50 mg/l ásványolaj-tartalom < 100 mg/l, (koaleszcencia-szűrő nélküli olajfogók esetén) és az így előtisztított szennyvíz már bevezethető a közüzemű szennyvízcsatornába. ásványolaj-tartalom < 5 mg/l, (koaleszcencia-szűrővel szerelt olajfogók esetén) és az így megtisztított szennyvíz már az élővizű befogadóba is bevezethető. A tisztított víz az olajfogó berendezésből egy olaj szennyezés kijutását megakadályozó automatikus működésű kifolyószeleppel szabályozottan kerül elvezetésre. 1

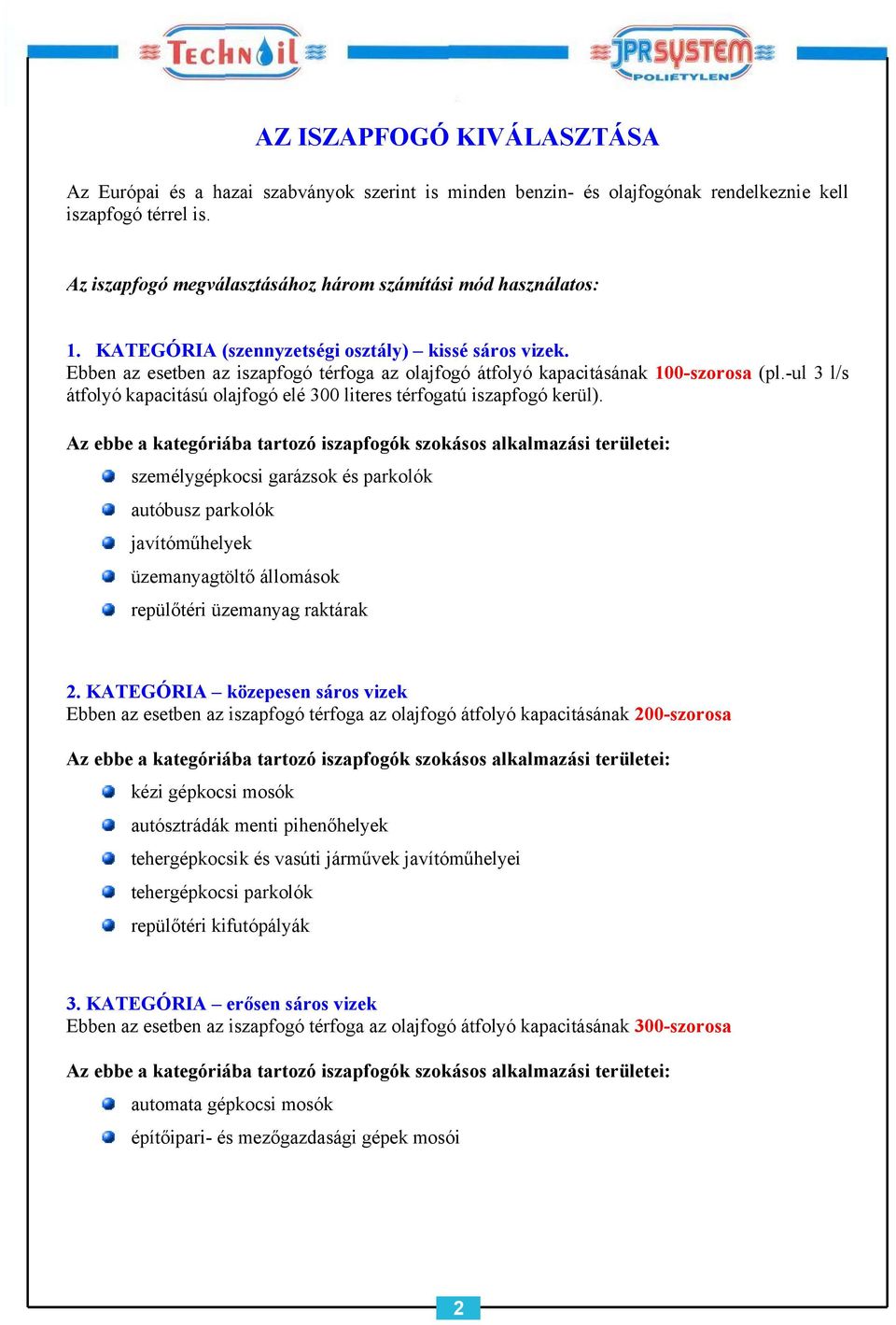

4 AZ ISZAPFOGÓ KIVÁLASZTÁSA Az Európai és a hazai szabványok szerint is minden benzin- és olajfogónak rendelkeznie kell iszapfogó térrel is. Az iszapfogó megválasztásához három számítási mód használatos: 1. KATEGÓRIA (szennyzetségi osztály) kissé sáros vizek. Ebben az esetben az iszapfogó térfoga az olajfogó átfolyó kapacitásának 100-szorosa (pl.-ul 3 l/s átfolyó kapacitású olajfogó elé 300 literes térfogatú iszapfogó kerül). Az ebbe a kategóriába tartozó iszapfogók szokásos alkalmazási területei: személygépkocsi garázsok és parkolók autóbusz parkolók javítóműhelyek üzemanyagtöltő állomások repülőtéri üzemanyag raktárak 2. KATEGÓRIA közepesen sáros vizek Ebben az esetben az iszapfogó térfoga az olajfogó átfolyó kapacitásának 200-szorosa Az ebbe a kategóriába tartozó iszapfogók szokásos alkalmazási területei: kézi gépkocsi mosók autósztrádák menti pihenőhelyek tehergépkocsik és vasúti járművek javítóműhelyei tehergépkocsi parkolók repülőtéri kifutópályák 3. KATEGÓRIA erősen sáros vizek Ebben az esetben az iszapfogó térfoga az olajfogó átfolyó kapacitásának 300-szorosa Az ebbe a kategóriába tartozó iszapfogók szokásos alkalmazási területei: automata gépkocsi mosók építőipari- és mezőgazdasági gépek mosói 2

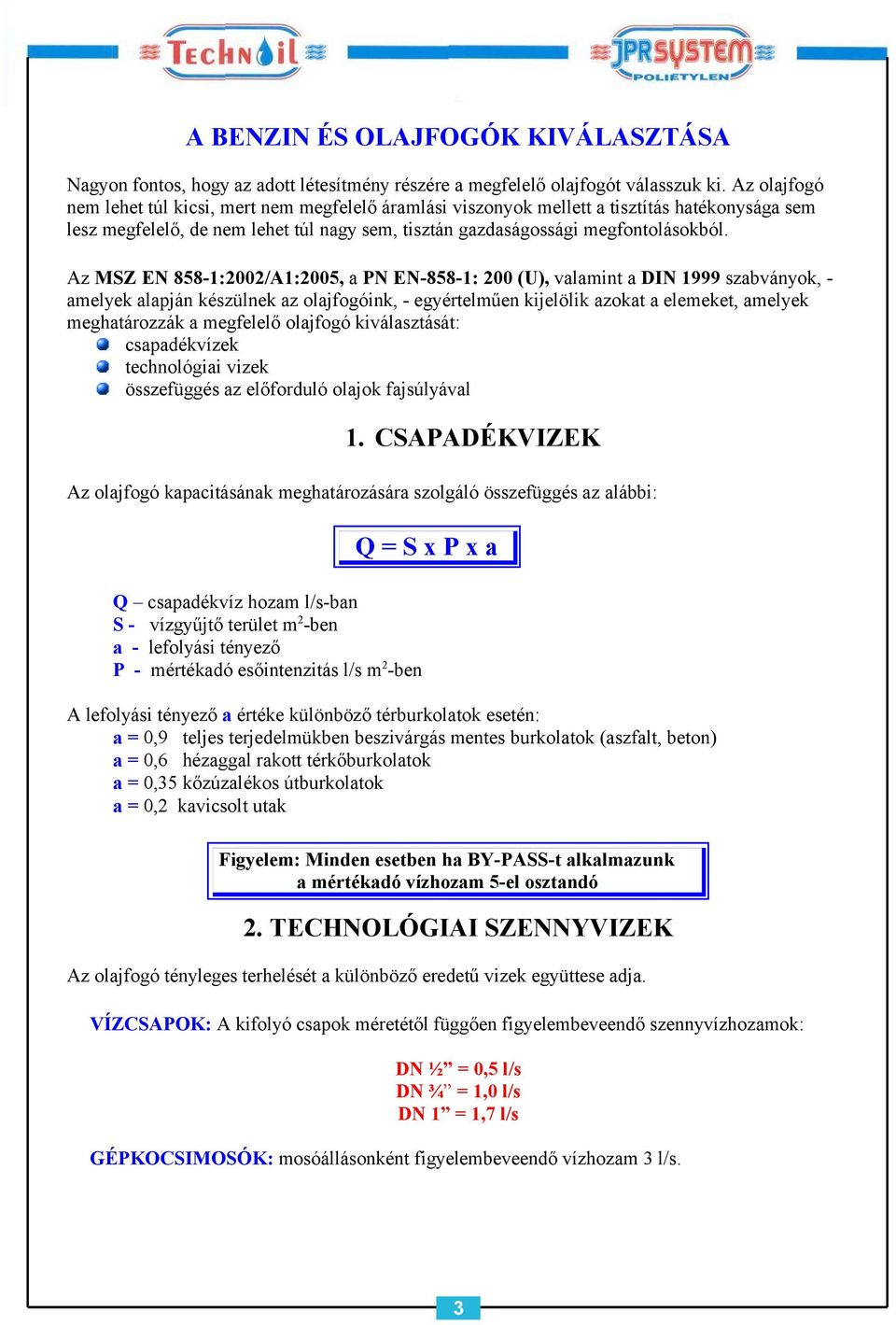

5 A BENZIN ÉS OLAJFOGÓK KIVÁLASZTÁSA Nagyon fontos, hogy az adott létesítmény részére a megfelelő olajfogót válasszuk ki. Az olajfogó nem lehet túl kicsi, mert nem megfelelő áramlási viszonyok mellett a tisztítás hatékonysága sem lesz megfelelő, de nem lehet túl nagy sem, tisztán gazdaságossági megfontolásokból. Az MSZ EN 858-1:2002/A1:2005, a PN EN-858-1: 200 (U), valamint a DIN 1999 szabványok, - amelyek alapján készülnek az olajfogóink, - egyértelműen kijelölik azokat a elemeket, amelyek meghatározzák a megfelelő olajfogó kiválasztását: csapadékvízek technológiai vizek összefüggés az előforduló olajok fajsúlyával 1. CSAPADÉKVIZEK Az olajfogó kapacitásának meghatározására szolgáló összefüggés az alábbi: Q csapadékvíz hozam l/s-ban S - vízgyűjtő terület m 2 -ben a - lefolyási tényező P - mértékadó esőintenzitás l/s m 2 -ben Q = S x P x a A lefolyási tényező a értéke különböző térburkolatok esetén: a = 0,9 teljes terjedelmükben beszivárgás mentes burkolatok (aszfalt, beton) a = 0,6 hézaggal rakott térkőburkolatok a = 0,35 kőzúzalékos útburkolatok a = 0,2 kavicsolt utak Figyelem: Minden esetben ha BY-PASS-t alkalmazunk a mértékadó vízhozam 5-el osztandó 2. TECHNOLÓGIAI SZENNYVIZEK Az olajfogó tényleges terhelését a különböző eredetű vizek együttese adja. VÍZCSAPOK: A kifolyó csapok méretétől függően figyelembeveendő szennyvízhozamok: DN ½ = 0,5 l/s DN ¾ = 1,0 l/s DN 1 = 1,7 l/s GÉPKOCSIMOSÓK: mosóállásonként figyelembeveendő vízhozam 3 l/s. 3

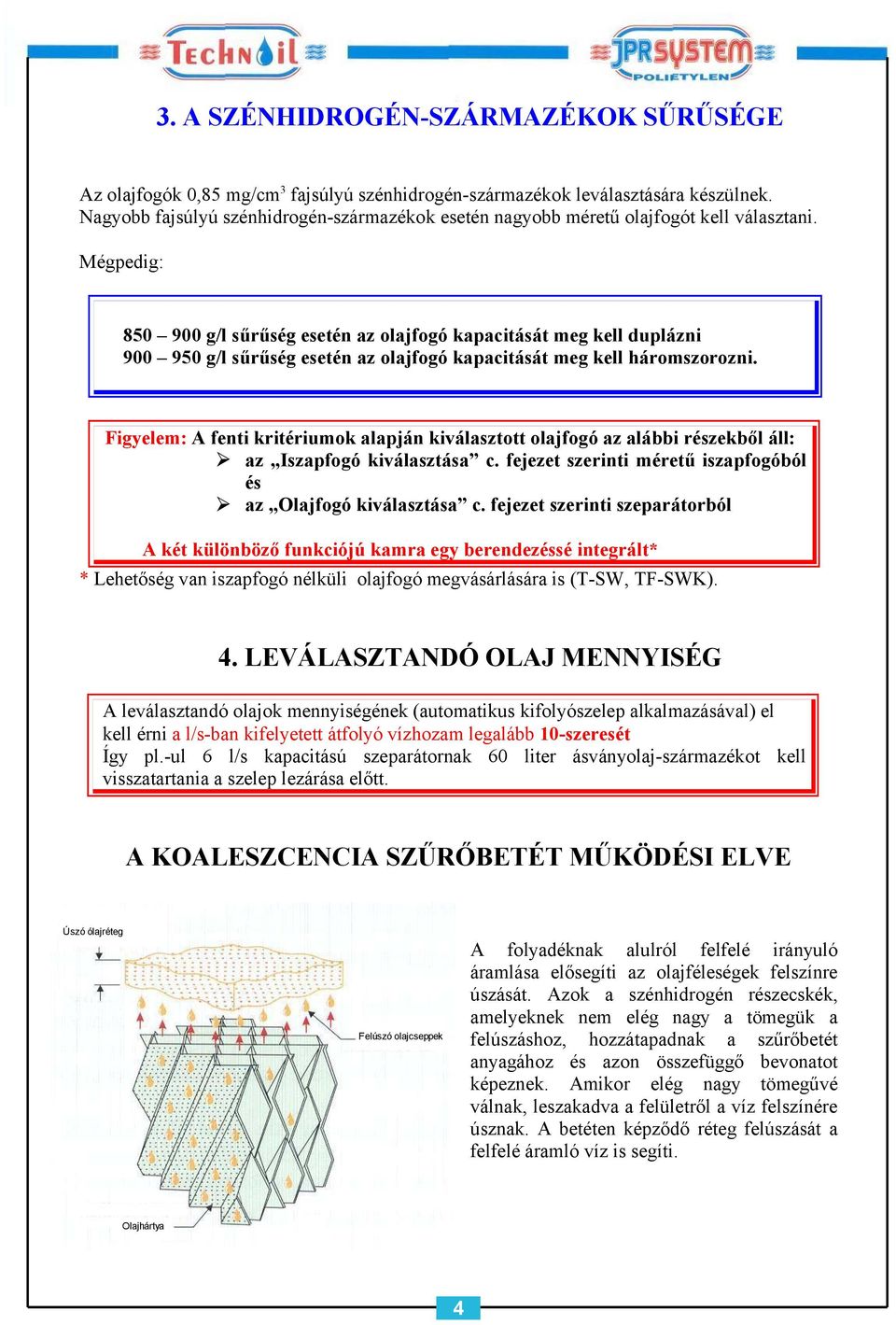

6 3. A SZÉNHIDROGÉN-SZÁRMAZÉKOK SŰRŰSÉGE Az olajfogók 0,85 mg/cm 3 fajsúlyú szénhidrogén-származékok leválasztására készülnek. Nagyobb fajsúlyú szénhidrogén-származékok esetén nagyobb méretű olajfogót kell választani. Mégpedig: g/l sűrűség esetén az olajfogó kapacitását meg kell duplázni g/l sűrűség esetén az olajfogó kapacitását meg kell háromszorozni. Figyelem: A fenti kritériumok alapján kiválasztott olajfogó az alábbi részekből áll: az Iszapfogó kiválasztása c. fejezet szerinti méretű iszapfogóból és az Olajfogó kiválasztása c. fejezet szerinti szeparátorból A két különböző funkciójú kamra egy berendezéssé integrált* * Lehetőség van iszapfogó nélküli olajfogó megvásárlására is (T-SW, TF-SWK). 4. LEVÁLASZTANDÓ OLAJ MENNYISÉG A leválasztandó olajok mennyiségének (automatikus kifolyószelep alkalmazásával) el kell érni a l/s-ban kifelyetett átfolyó vízhozam legalább 10-szeresét Így pl.-ul 6 l/s kapacitású szeparátornak 60 liter ásványolaj-származékot kell visszatartania a szelep lezárása előtt. A KOALESZCENCIA SZŰRŐBETÉT MŰKÖDÉSI ELVE Úszó ólajréteg Felúszó olajcseppek A folyadéknak alulról felfelé irányuló áramlása elősegíti az olajféleségek felszínre úszását. Azok a szénhidrogén részecskék, amelyeknek nem elég nagy a tömegük a felúszáshoz, hozzátapadnak a szűrőbetét anyagához és azon összefüggő bevonatot képeznek. Amikor elég nagy tömegűvé válnak, leszakadva a felületről a víz felszínére úsznak. A betéten képződő réteg felúszását a felfelé áramló víz is segíti. Olajhártya 4

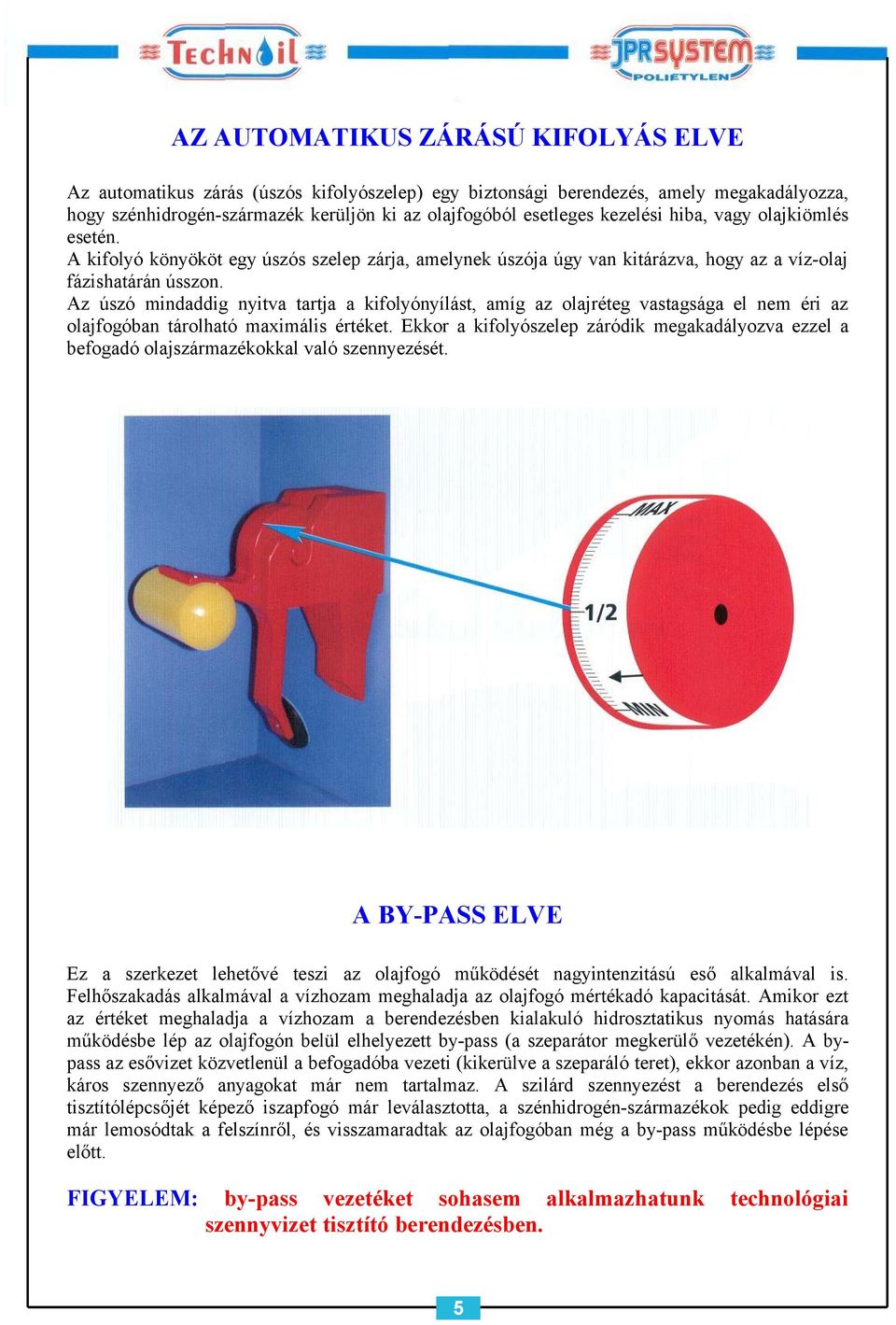

7 AZ AUTOMATIKUS ZÁRÁSÚ KIFOLYÁS ELVE Az automatikus zárás (úszós kifolyószelep) egy biztonsági berendezés, amely megakadályozza, hogy szénhidrogén-származék kerüljön ki az olajfogóból esetleges kezelési hiba, vagy olajkiömlés esetén. A kifolyó könyököt egy úszós szelep zárja, amelynek úszója úgy van kitárázva, hogy az a víz-olaj fázishatárán ússzon. Az úszó mindaddig nyitva tartja a kifolyónyílást, amíg az olajréteg vastagsága el nem éri az olajfogóban tárolható maximális értéket. Ekkor a kifolyószelep záródik megakadályozva ezzel a befogadó olajszármazékokkal való szennyezését. A BY-PASS ELVE Ez a szerkezet lehetővé teszi az olajfogó működését nagyintenzitású eső alkalmával is. Felhőszakadás alkalmával a vízhozam meghaladja az olajfogó mértékadó kapacitását. Amikor ezt az értéket meghaladja a vízhozam a berendezésben kialakuló hidrosztatikus nyomás hatására működésbe lép az olajfogón belül elhelyezett by-pass (a szeparátor megkerülő vezetékén). A bypass az esővizet közvetlenül a befogadóba vezeti (kikerülve a szeparáló teret), ekkor azonban a víz, káros szennyező anyagokat már nem tartalmaz. A szilárd szennyezést a berendezés első tisztítólépcsőjét képező iszapfogó már leválasztotta, a szénhidrogén-származékok pedig eddigre már lemosódtak a felszínről, és visszamaradtak az olajfogóban még a by-pass működésbe lépése előtt. FIGYELEM: by-pass vezetéket sohasem alkalmazhatunk technológiai szennyvizet tisztító berendezésben. 5

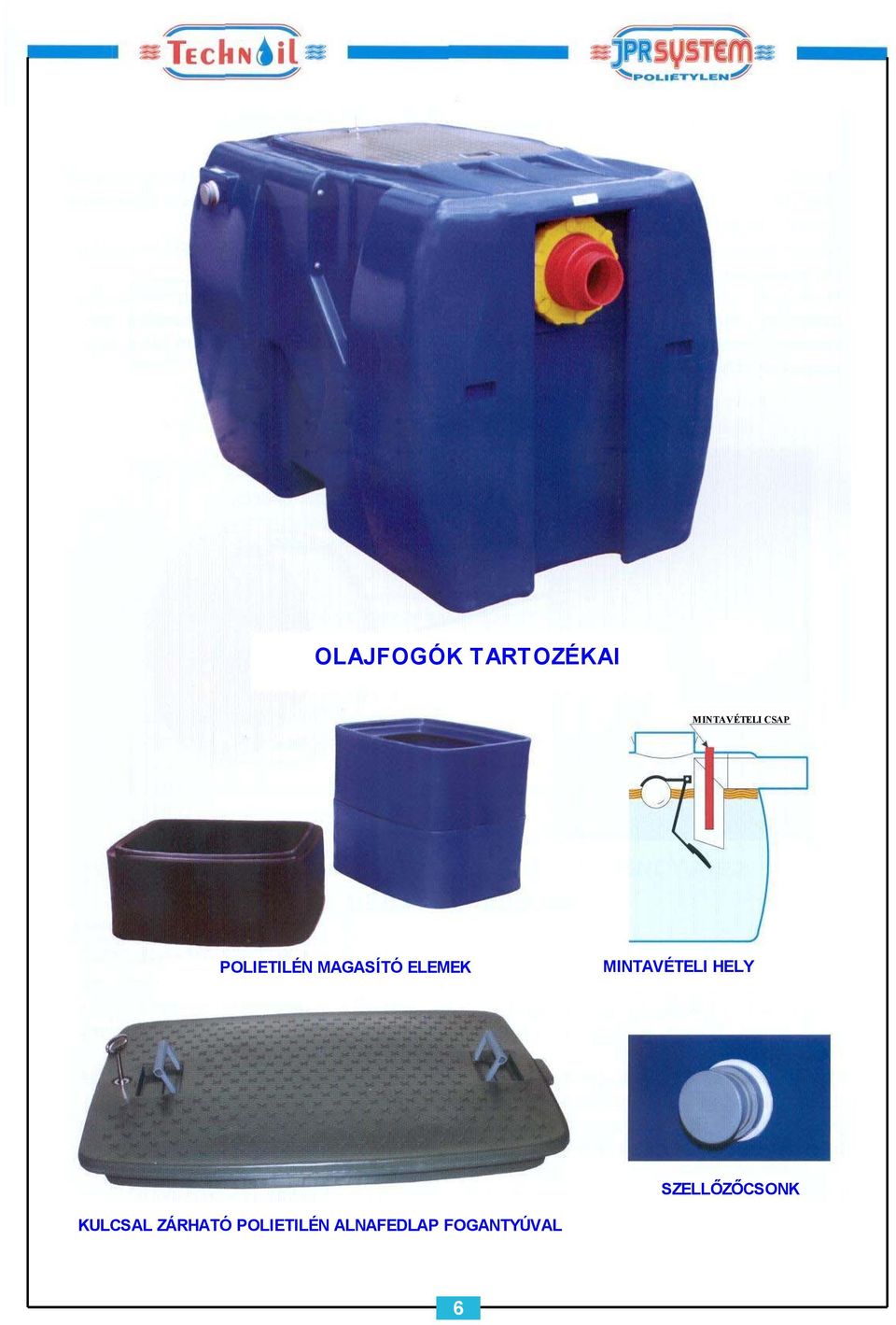

8 OLAJFOGÓK TARTOZÉKAI MINTAVÉTELI CSAP POLIETILÉN MAGASÍTÓ ELEMEK MINTAVÉTELI HELY SZELLŐZŐCSONK KULCSAL ZÁRHATÓ POLIETILÉN ALNAFEDLAP FOGANTYÚVAL 6

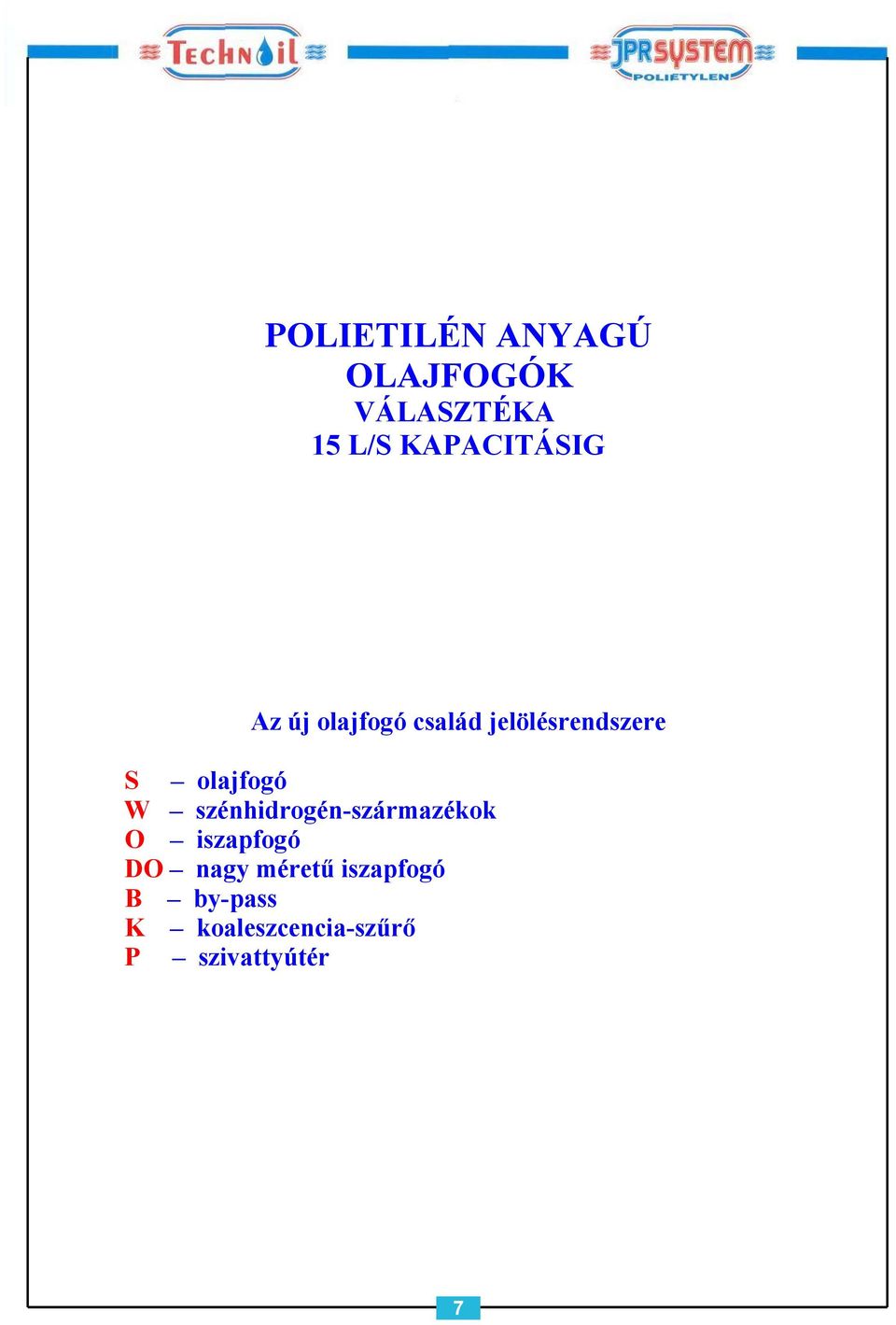

9 POLIETILÉN ANYAGÚ OLAJFOGÓK VÁLASZTÉKA 15 L/S KAPACITÁSIG Az új olajfogó család jelölésrendszere S olajfogó W szénhidrogén-származékok O iszapfogó DO nagy méretű iszapfogó B by-pass K koaleszcencia-szűrő P szivattyútér 7

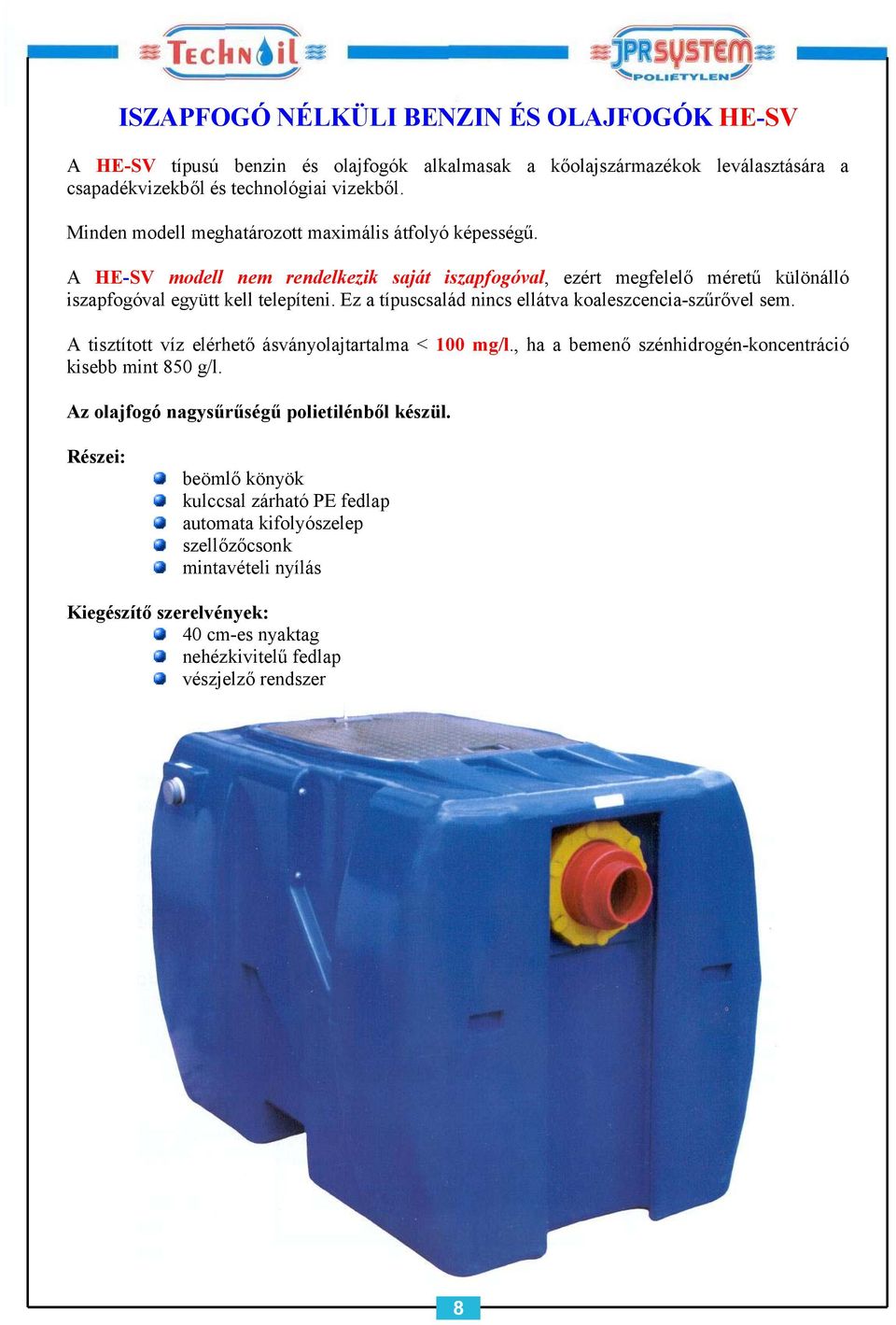

10 ISZAPFOGÓ NÉLKÜLI BENZIN ÉS OLAJFOGÓK HE-SV A HE-SV típusú benzin és olajfogók alkalmasak a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Minden modell meghatározott maximális átfolyó képességű. A HE-SV modell nem rendelkezik saját iszapfogóval, ezért megfelelő méretű különálló iszapfogóval együtt kell telepíteni. Ez a típuscsalád nincs ellátva koaleszcencia-szűrővel sem. A tisztított víz elérhető ásványolajtartalma < 100 mg/l., ha a bemenő szénhidrogén-koncentráció kisebb mint 850 g/l. Az olajfogó nagysűrűségű polietilénből készül. Részei: beömlő könyök kulccsal zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 8

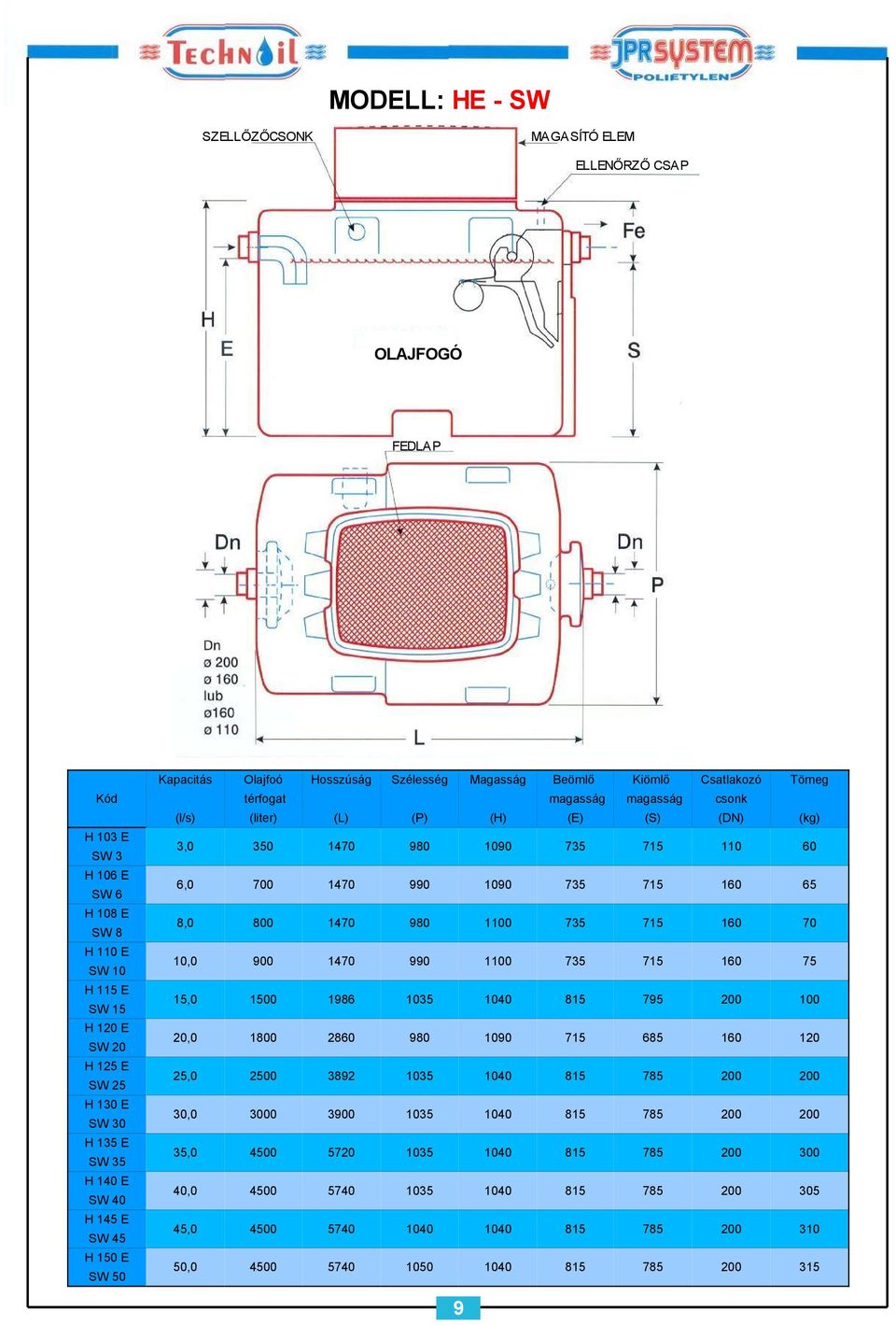

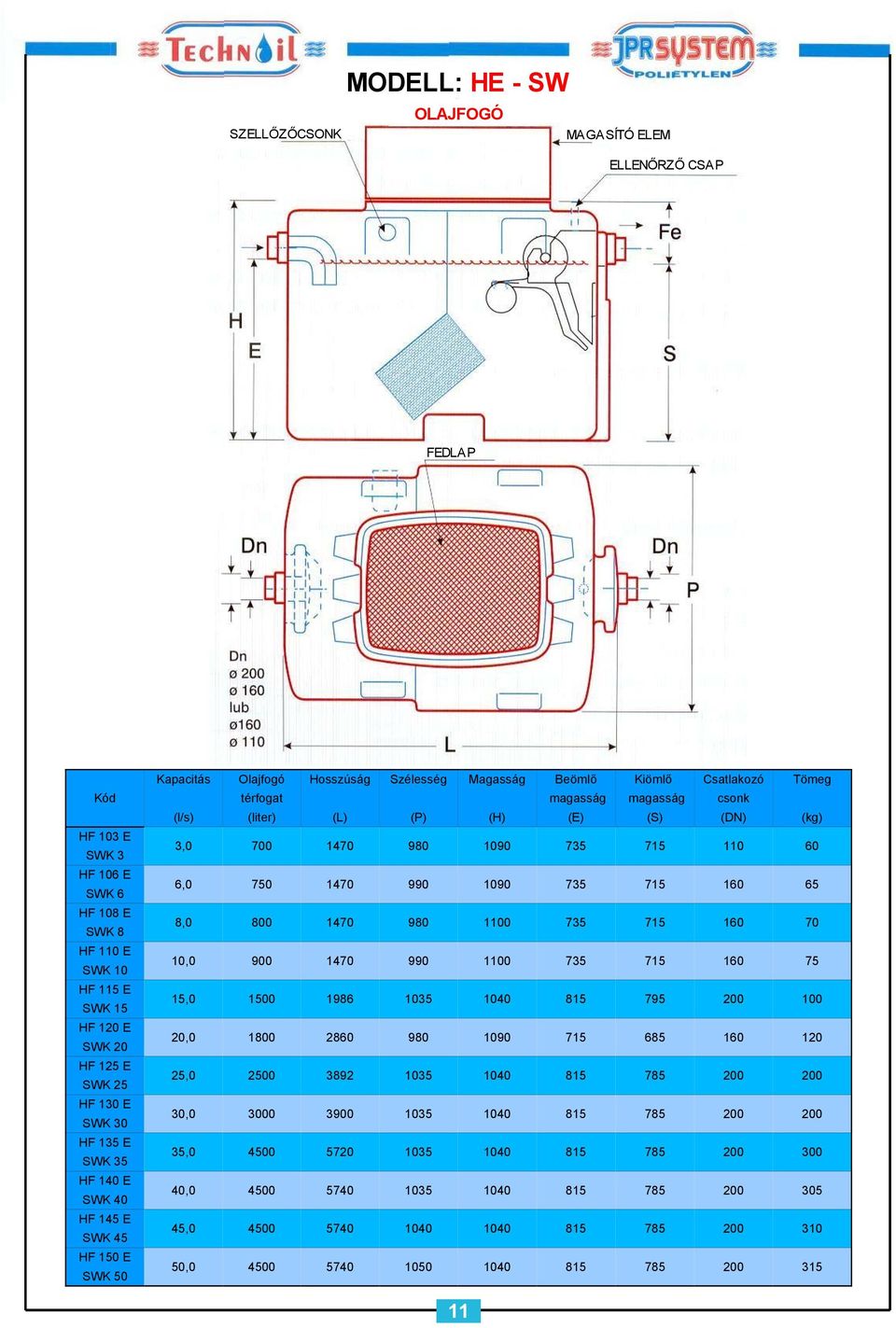

11 MODELL: HE - SW SZELLŐZŐCSONK MA GA SÍTÓ ELEM ELLENŐRZŐ CSAP OLAJFOGÓ FEDLAP Kód H 103 E SW 3 H 106 E SW 6 H 108 E SW 8 H 110 E SW 10 H 115 E SW 15 H 120 E SW 20 H 125 E SW 25 H 130 E SW 30 H 135 E SW 35 H 140 E SW 40 H 145 E SW 45 H 150 E SW 50 Kapacitás Olajfoó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat magasság magasság csonk (l/s) (liter) (L) (P) (H) (E) (S) (DN) (kg) 3, , , , , , , , , , , ,

12 ISZAPFOGÓ NÉLKÜLI BENZIN ÉS OLAJFOGÓK, KOALESZCENCIA-SZŰRŐVEL HFE-SWK A HFE-SWK típusú benzin és olajfogók alkalmasak a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Minden modell meghatározott maximális átfolyó képességű. A HFE-SWK modell nem rendelkezik saját iszapfogóval, ezért megfelelő méretű különálló iszapfogóval együtt kell telepíteni. A berendezés koaleszcencia-szűrőt tartalmaz, amely 850 g/l-es bemenő szénhidrogén koncentrációig biztosítja, hogy a tisztított szennyvíz elérhető ásványolajtartalma < 5 mg/l. A szeparátor nagysűrűségű polietilénből készül. Részei: beömlő könyök koaleszcencia-szűrő kulccsal zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 10

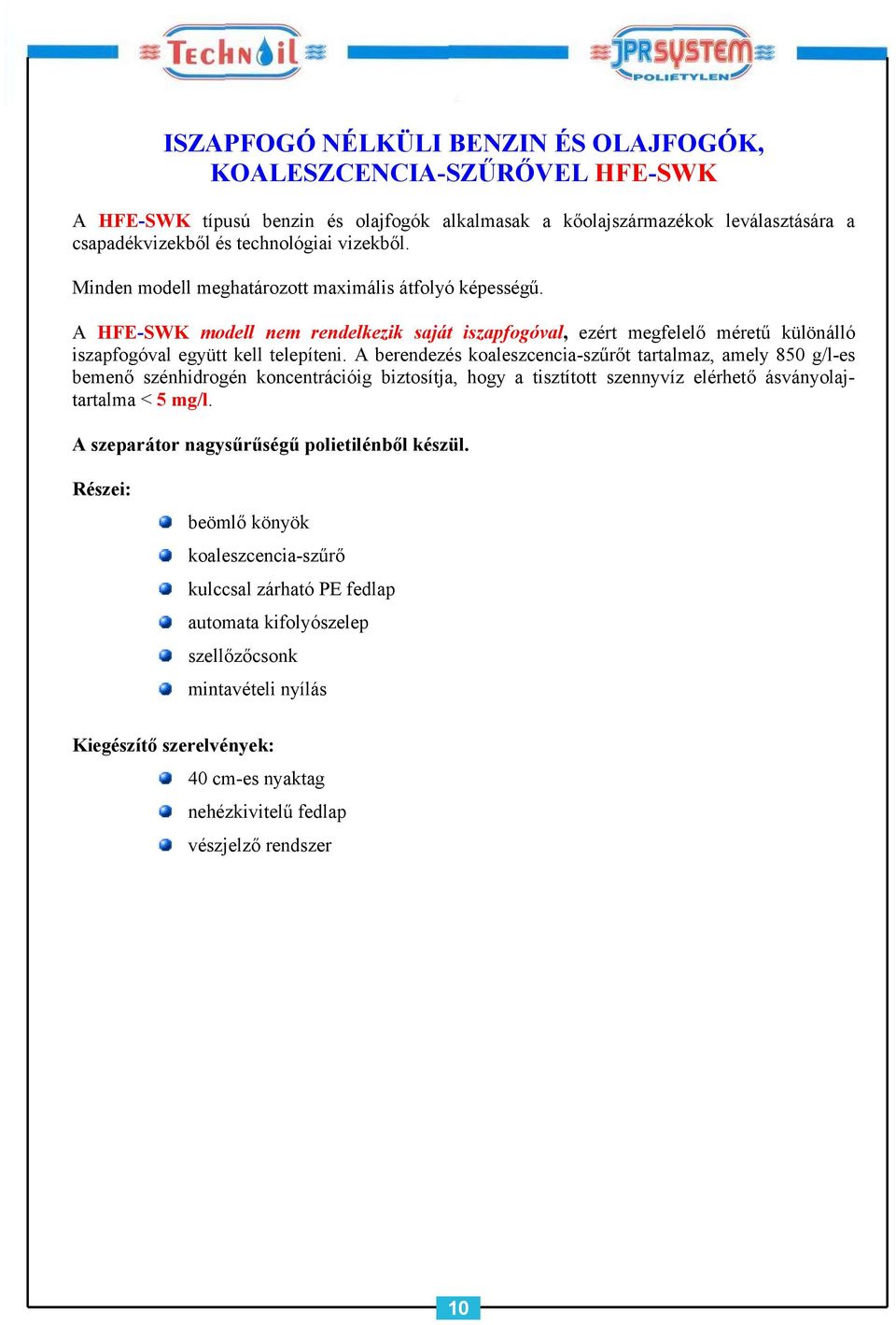

13 MODELL: HE - SW OLAJFOGÓ SZELLŐZŐCSONK MA GA SÍTÓ ELEM ELLENŐRZŐ CSAP FEDLAP Kód HF 103 E SWK 3 HF 106 E SWK 6 HF 108 E SWK 8 HF 110 E SWK 10 HF 115 E SWK 15 HF 120 E SWK 20 HF 125 E SWK 25 HF 130 E SWK 30 HF 135 E SWK 35 HF 140 E SWK 40 HF 145 E SWK 45 HF 150 E SWK 50 Kapacitás Olajfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat magasság magasság csonk (l/s) (liter) (L) (P) (H) (E) (S) (DN) (kg) 3, , , , , , , , , , , ,

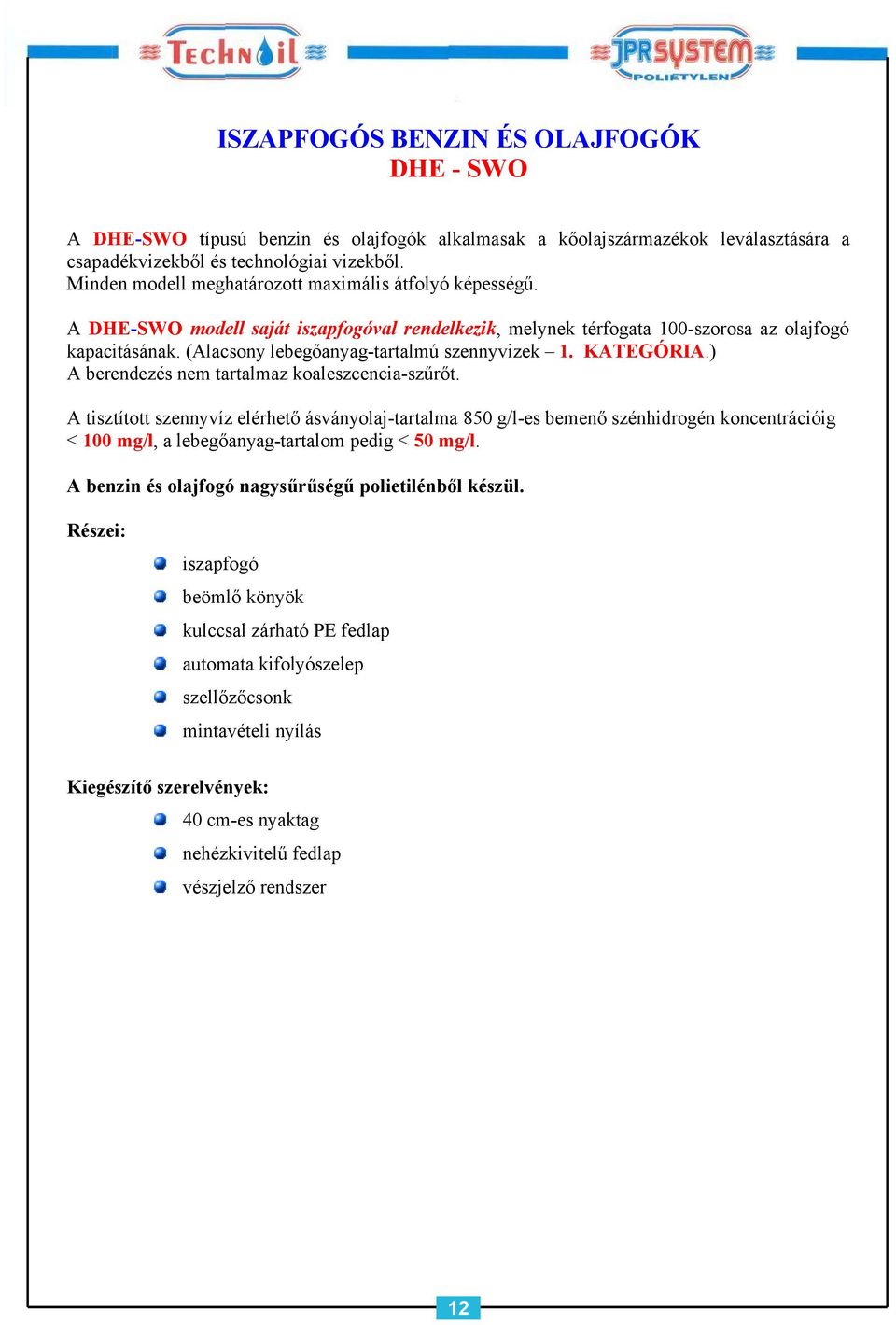

14 ISZAPFOGÓS BENZIN ÉS OLAJFOGÓK DHE - SWO A DHE-SWO típusú benzin és olajfogók alkalmasak a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Minden modell meghatározott maximális átfolyó képességű. A DHE-SWO modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag-tartalmú szennyvizek 1. KATEGÓRIA.) A berendezés nem tartalmaz koaleszcencia-szűrőt. A tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 100 mg/l, a lebegőanyag-tartalom pedig < 50 mg/l. A benzin és olajfogó nagysűrűségű polietilénből készül. Részei: iszapfogó beömlő könyök kulccsal zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 12

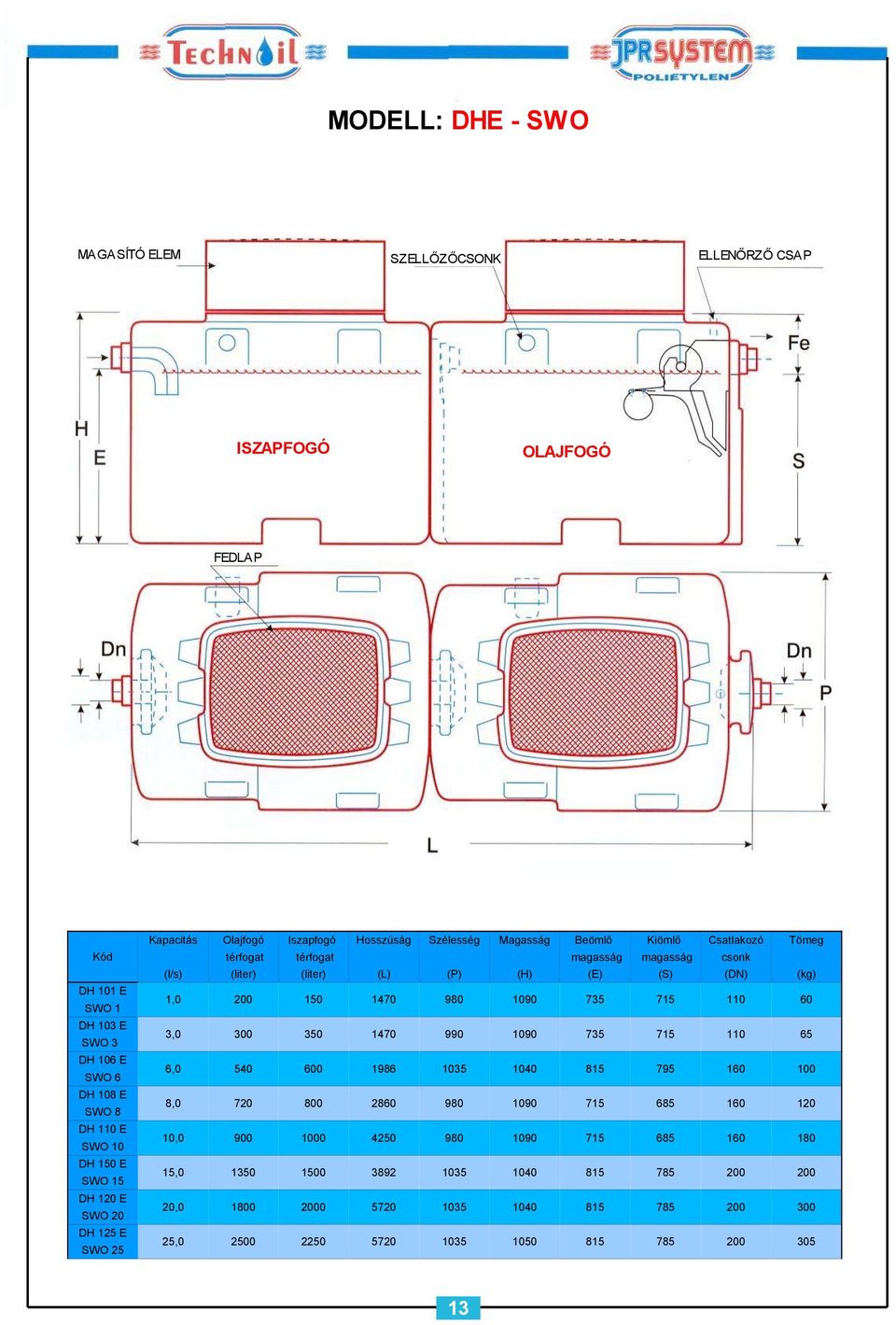

15 MODELL: DHE - SWO MA GA SÍTÓ ELEM SZELLŐZŐCSONK ELLENŐRZŐ CSAP ISZAPFOGÓ OLAJFOGÓ FEDLAP Kód DH 101 E SWO 1 DH 103 E SWO 3 DH 106 E SWO 6 DH 108 E SWO 8 DH 110 E SWO 10 DH 150 E SWO 15 DH 120 E SWO 20 DH 125 E SWO 25 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 1, , , , , , , ,

16 ISZAPFOGÓS BENZIN ÉS OLAJFOGÓK, KOALESSZENCIA SZŰRŐVEL DHFE - SWOK A DHFE-SWOK típusú benzin és olajfogók alkalmasak a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag tartalmú szennyvizek 1. KATEGÓRIA.) A berendezés koaleszcencia-szűrőt tartalmaz, amely 850 g/l-es bemenő szénhidrogén koncentrációig biztosítja, hogy a tisztított szennyvíz elérhető ásványolaj-tartalma < 5 mg/l. A lebegőanyag-tartalom pedig < 50 mg/l. A benzin és olajfogó nagysűrűségű polietilénből készül. Részei: iszapfogó beömlő könyök koaleszcencia-szűrő kulcsra zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 14

17 MODELL: DHFE - SWOK ISZAPFOGÓ OLAJFOGÓ MA GA SÍTÓ ELEM SZELLŐZŐCSONK ELLENŐRZŐ CSAP FEDLAP Kód DHF 101 E SWOK 1 DHF 103 E SWOK 3 DHF 106 E SWOK 6 DHF 108 E SWOK 8 DHF 110 E SWOK 10 DHF 115 E SWOK 15 DHF 120 E SWOK 20 DHF 125 E SWOK 25 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 1, , , , , , , ,

18 BENZIN ÉS OLAJFOGÓK NAGY ISZAPFOGÓVAL GDHE-SWDO A GDHE-SWDO típusú benzin és olajfogók alkalmasak a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 200 és 300-szorosa az olajfogó kapacitásának. (Közepes és magas lebegőanyag-tartalmú szennyvizek 2. és 3. KATEGÓRIA.) A tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 100 mg/l, a lebegőanyag-tartalma pedig < 50 mg/l. Részei: növelt iszapfogó beömlő könyök kulcsra zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Autómosók részére Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 16

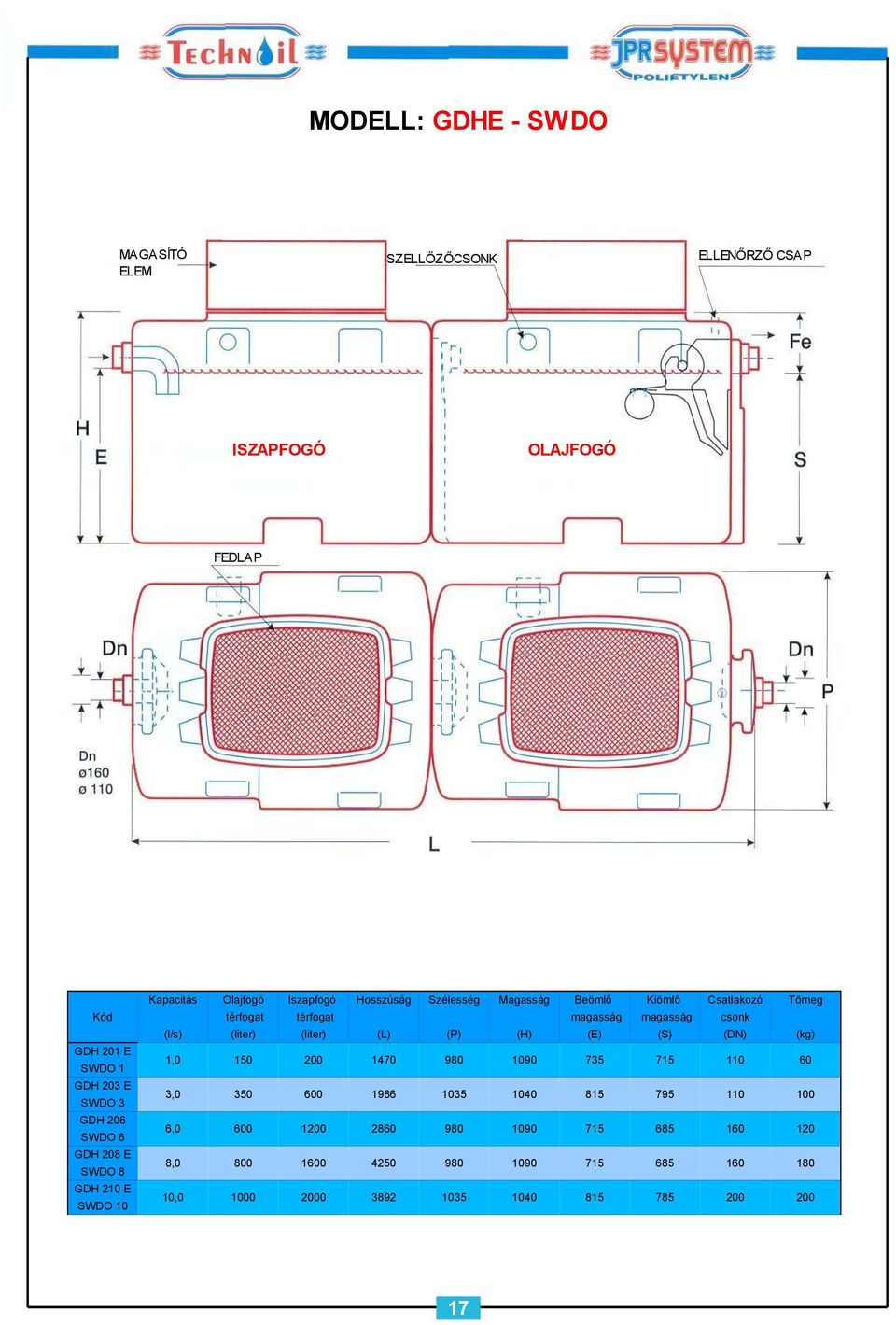

19 MODELL: GDHE - SWDO MA GA SÍTÓ ELEM SZELLŐZŐCSONK ELLENŐRZŐ CSAP ISZAPFOGÓ OLAJFOGÓ FEDLAP Kód GDH 201 E SWDO 1 GDH 203 E SWDO 3 GDH 206 SWDO 6 GDH 208 E SWDO 8 GDH 210 E SWDO 10 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 1, , , , ,

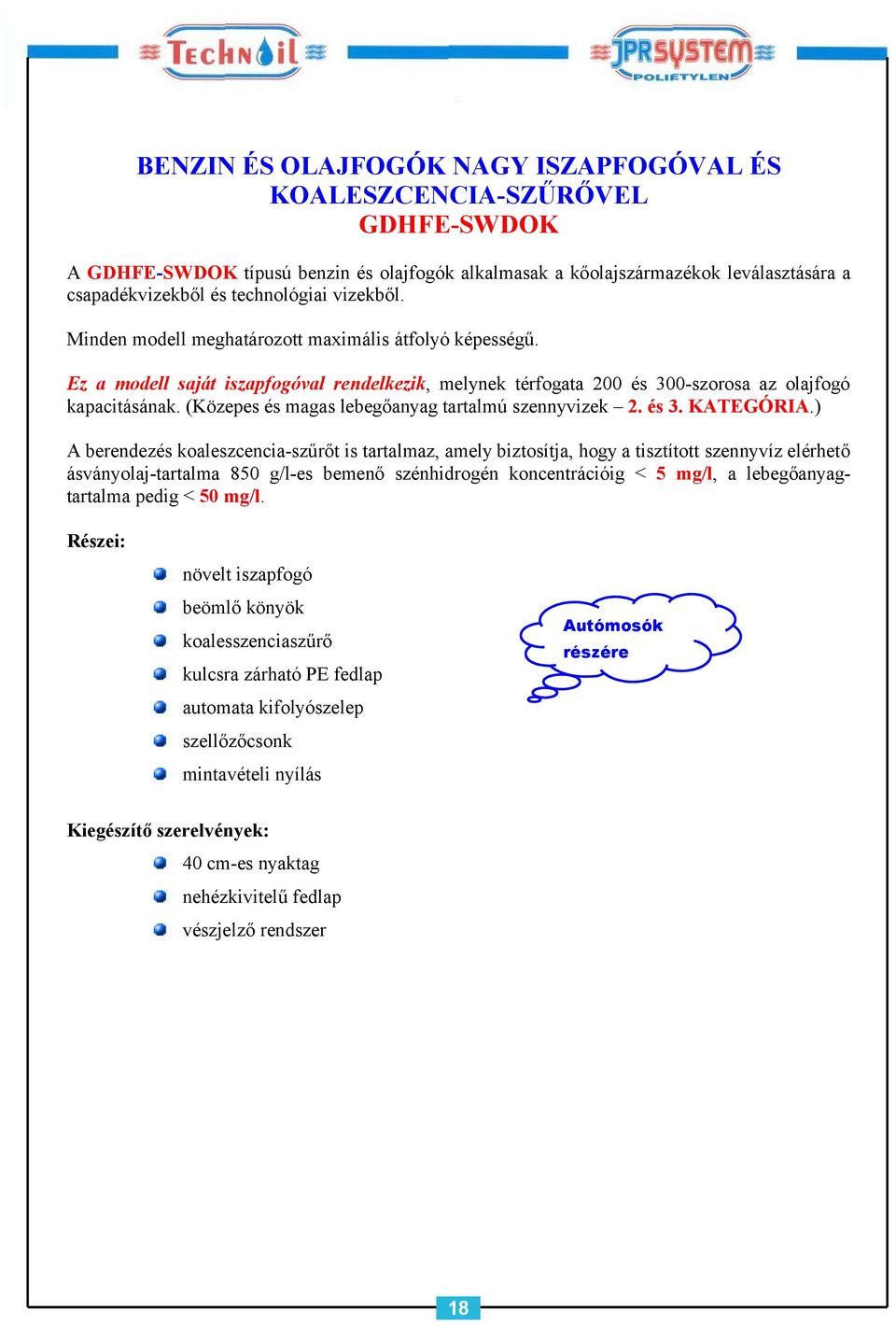

20 BENZIN ÉS OLAJFOGÓK NAGY ISZAPFOGÓVAL ÉS KOALESZCENCIA-SZŰRŐVEL GDHFE-SWDOK A GDHFE-SWDOK típusú benzin és olajfogók alkalmasak a kőolajszármazékok leválasztására a csapadékvizekből és technológiai vizekből. Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 200 és 300-szorosa az olajfogó kapacitásának. (Közepes és magas lebegőanyag tartalmú szennyvizek 2. és 3. KATEGÓRIA.) A berendezés koaleszcencia-szűrőt is tartalmaz, amely biztosítja, hogy a tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 5 mg/l, a lebegőanyagtartalma pedig < 50 mg/l. Részei: növelt iszapfogó beömlő könyök koalesszenciaszűrő kulcsra zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Autómosók részére Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 18

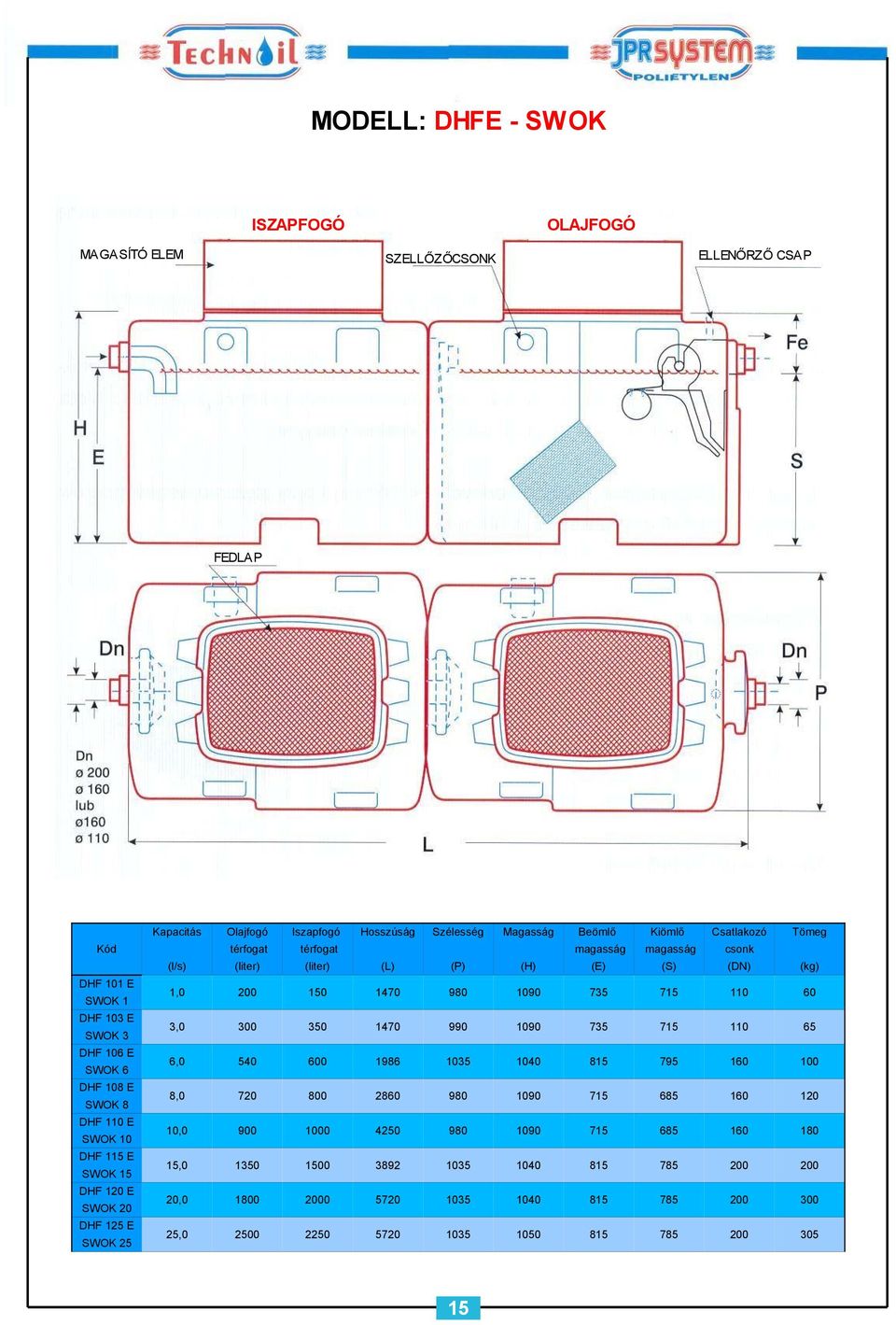

21 MODELL: GDHFE - SWDOK ISZAPFOGÓ OLAJFOGÓ MA GA SÍTÓ ELEM SZELLŐZŐCSONK ELLENŐRZŐ CSAP FEDLAP Kód GDHF 201 E SWDOK 1 GDHF 203 E SWDOK 3 GDHF 206 E SWDOK 6 GDHF 208 E SWDOK 8 GDHF 210 E SWDOK 10 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 1, / , / , , ,

22 ISZAPFOGÓS BENZIN ÉS OLAJFOGÓK BY- PASSAL DHLE-SWOB A DHLE-SWOB típusú benzin és olajfogók alkalmasak a kőolajszármazékok valamint a csapadékvizekben lévő szilárd szennyeződések leválasztására, továbbá alkalmas a nominális terhelésnél sokkal nagyobb a mértékadó terhelésnél 5-ször nagyobb záporvizek kezelésére is. (Lásd a by-pass fogalma alatt leírtakat.). Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag-tartalmú szennyvizek 1. KATEGÓRIA.). A tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 100 mg/l, a lebegőanyag-tartalma pedig < 50 mg/l. A benzin és olajfogó nagysűrűségű polietilénből készül. Részei: iszapfogó beömlő könyök 5-szörös by-pass rendszer kulcsra zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 20

23 MODELL: DHLE - SWOB MA GA SÍTÓ ELEM SZELLŐZŐCSONK ELLENŐRZŐ CSAP ISZAPFOGÓ OLAJFOGÓ FEDLAP Kód DHL 103 E SWOB 3/15 DHL 106 E SWOB 6/30 DHL 108 E SWOB 8/40 DHL 110 E SWOB 10/50 DHL 115 E SWOB 15/75 DHL 120 E SWOB 20/100 DHL 125 E SWOB 25/125 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 3, , , , , , ,

24 ISZAPFOGÓS BENZIN ÉS OLAJFOGÓK, KOALESZCENCIA-SZŰRŐVEL ÉS BY-PASSAL DHLFE-SWOBK A DHLFE-SWOBK típusú benzin és olajfogók alkalmasak a kőolajszármazékok valamint a csapadékvizekben lévő szilárd szennyeződések leválasztására, továbbá alkalmas a nomináli terhelésnél sokkal nagyobb a mértékadó terhelésnél 5-ször nagyobb záporvizek kezelésére is. (Lásd a by-pass fogalma alatt leírtakat.) Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag-tartalmú szennyvizek 1. KATEGÓRIA.). A berendezés koaleszcencia-szűrőt tartalmaz, amely biztosítja, hogy a tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 5 mg/l, a lebegőanyagtartalma pedig < 50 mg/l. A benzin és olajfogó nagysűrűségű polietilénből készül. Részei: iszapfogó beömlő könyök 5-szörös by-pass rendszer koalesszenciaszűrő kulcsra zárható PE fedlap automata kifolyószelep szellőző csonk mintavételi nyílás Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 22

25 MODELL: DHLFE - SWOBK ISZAPFOGÓ OLAJFOGÓ MA GA SÍTÓ ELEM SZELLŐZŐCSONK ELLENŐRZŐ CSAP FEDLAP Kód DHLF 103 E SWOBK 3/15 DHLF 106 E SWOBK 6/30 DHLF 108 E SWOBK 8/40 DHLF 110 E SWOBK 10/50 DHLF 115 E SWOBK 15/75 DHLF 120 E SWOBK 20/100 DHLF 125 E SWOBK 25/125 Kapacitás Olajfogó Iszapfogó Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat magasság magasság csonk (l/s) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 3, , , , , , ,

26 ISZAPFOGÓS BENZIN ÉS OLAJFOGÓK SZIVATTYÚKAMRÁVAL DHRE-SWOP A DHRE-SWOP típusú benzin és olajfogók alkalmasak a kőolajszármazékoknak csapadékvizekből és technológiai szennyvizekből való leválasztására. Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogó kamrával rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag-tartalmú szennyvizek 1. KATEGÓRIA.). A berendezés nem tartalmaz koaleszcencia-szűrőt. Ez az olajfogó típus saját iszapfogóval rendelkezik, így ez a berendezés alkalmas földalatti parkolók szennyvizének kezelésére. A tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 100 mg/l, a lebegőanyag-tartalom pedig < 50 mg/l. A benzin és olajfogók nagysűrűségű polietilénből készül. Részei: iszapfogó beömlő könyök kulcsra zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás szivattyúkamra Mélygarázsok részére Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző-rendszer 24

27 MODELL: DHRE - SWOP SZELLŐZŐCSONK MA GA SÍTÓ ELEM ELLENŐRZŐ CSAP ISZAPFOGÓ OLAJFOGÓ SZIVATTYÚ TÉR FEDLAP Kód DHR 101 E SWOP 1 DHR 103 E SWOP 3 DHR 106 E SWOP 6 DHR 108 E SWOP 8 DHR 110 E SWOP 10 Kapacitás Olajfogó Iszapfogó Szivattyú Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat kamra magasság magasság csonk (l/s) (liter (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 1, , / , , / , , / , , , ,

28 ISZAPFOGÓS BENZIN ÉS OLAJFOGÓ, KOALESZCENCIA- SZŰRŐVEL ÉS SZIVATTYÚKAMRÁVAL DHRFE-SWOKP A DHRFE-SWOKP típusú benzin és olajfogók alkalmasak a kőolajszármazékoknak csapadékvizekből és technológiai szennyvizekből való leválasztására. Minden modell meghatározott maximális átfolyó képességű. Ez a modell saját iszapfogóval rendelkezik, melynek térfogata 100-szorosa az olajfogó kapacitásának. (Alacsony lebegőanyag-tartalmú szennyvizek 1. KATEGÓRIA.) A berendezés koaleszcencia-szűrőt tartalmaz, amely biztosítja, hogy a tisztított szennyvíz elérhető ásványolaj-tartalma 850 g/l-es bemenő szénhidrogén koncentrációig < 5 mg/l, a lebegőanyag-tartalom pedig < 50 mg/l. Ez a benzin és olajfogó szivattyúkamrával egészül ki, így ez a berendezés alkalmas földalatti parkolók szennyvizének kezelésére. A benzin és olajfogó nagy sűrűségű polietilénből készül. Részei: iszapfogó beömlő könyök koalesszenca-szűrő kulcsra zárható PE fedlap automata kifolyószelep szellőzőcsonk mintavételi nyílás szivattyúkamra Mélygarázsok részére Kiegészítő szerelvények: 40 cm-es nyaktag nehézkivitelű fedlap vészjelző rendszer 26

29 MODELL: DHRFE - SWOKP ISZAPFOGÓ SZELLŐZŐCSONK OLAJFOGÓ MA GA SÍTÓ ELEM SZIVATTYÚ TÉR ELLENŐRZŐ CSAP FEDLAP Kód DHRF 101 E SWOKP 1 DHRF 103 E SWOKP 3 DHRF 106 E SWOKP 6 DHRF 108 E SWOKP 8 DHRF 110 E SWOKP 10 Kapacitás Olajfogó Iszapfogó Szivattyú Hosszúság Szélesség Magasság Beömlő Kiömlő Csatlakozó Tömeg térfogat térfogat kamra magasság magasság csonk (l/s) (liter) (liter) (liter) (L) (P) (H) (E) (S) (DN) (kg) 1, , , / , ,

30 AZ OLAJFOGÓ ELLENŐRZÉSE fedlapok és búvónyílások ellenőrzése beömlő nyílás ellenőrzése iszapszint ellenőrzése a felúsztató téren kívül iszapfogó, ellenőrzőaknák AZ OLAJFOGÓ TISZTÍTÁSA a berendezés által leválasztott kőolajszármazékok elszállíttatása engedéllyel rendelkező szállítóval homok és iszap eltávolítása az iszapfogóból és esetleg ülepítő medencéből olajfogótér ellenőrzése és tisztítása beömlőnyílás tisztítása úszó tisztítása LEBEGŐANYAGOK ÉS AZ OLAJSZÁRMAZÉKOK LEVÁLASZTÁSÁNAK KAPCSOLATA Az olajfogóra vezetett csapadékvizek nem tartalmazhatnak 100 mg/l-nél több lebegőanyagot. Ennél magasabb lebegőanyag-tartalmú szennyvizeket az olajfogóra vezetés előtt megfelelő ülepítéssel elő kell kezelni. Az olajfogó elé telepített ülepítő lehetővé teszi az olajfogó ritkább tisztítását. ÜLEPÍTŐ LEVÁLASZTÓ AZ OLAJFOGÓK ÜZEMELTETÉSE Az ellenőrzés és karbantartás műveletei az alábbiak: a berendezés leürítésének és tisztításának gyakorisága elsősorban a szennyvízminőségtől függ az iszapfogó-tér leürítésének és kitakarításának gyakorisága 4-szer évente ha nem fordult elő véletlenszerű olajkiömlés, úgy az olajfogót elegendő évente egyszer leüríteni a műtárgyat minden leürítése után fel kell tölteni vízzel A berendezés tulajdonosa köteles a következő karbantartási feladatokat ellátni: ha az alkalmazott olajfogó koaleszcencia-szűrőt is tartalmaz, úgy annak betétjét a felhasználónak időnként ki kell emelni és vízsugárral le kell mosnia természetesen ezt a műveletet erre a célra alkalmas területen kell végezni, hogy a környezet szennyezését elkerüljük Úszóval vezérelt automata kifolyószelep elszennyeződésének ellenőrzése. Az úszó rendszeres tisztításának hiánya esetén a kifolyószelep váratlanul lezárhat. Ez a havaria-jelenség teljesen kiszámíthatatlan időpontban következhet be, ezért rendkívül fontos, hogy az olajfogó berendezés e részének működését rendszeresen ellenőrizzük. Annak az úszónak a tömege amelyet nem tisztítanak rendszeresen, megnövekszik és lezárja a kifolyást. 28

31 AZ OLAJFOGÓ TELEPÍTÉSE 1. A berendezést földbe süllyesztetten kell telepíteni. 2. A berendezést vízszintbe kell állítani jól tömörített munkagödör szerelő szintjén. 3. Csatlakoztatni kell a bevezető és elvezető csatornahálózathoz. 4. Csatlakoztatni kell szellőztető rendszerhez. 5. Amennyiben szükséges el kell látni nyaktag emeléssel, hogy kiegyenlítsük a telepítési szint által meghatározott szintkülönbséget. 6. A berendezést fel kell tölteni tiszta vízzel. 7. Az olajfogóban lévő úszót fel kell emelni és a vízzel való teljes feltöltés után szabad azt leengedni. 8. A műtárgy körüli feltöltéshez rétegesen tömörített homokot kell használni. TELEPÍTÉS JÁRMŰFORGALOMMAL ÉRINTETT TERÜLET ESETÉBEN SZELLŐZÉS NYAKTAG + ÖV. FEDLAP BETONLEMEZ VÉDELEM BEFOLYÁS KIFOLYÁS HOMOK BETON LEMEZ FALAZAT TELEPÍTÉS JÁRMŰFORGALOMMAL NEM ÉRINTETT TERÜLET ESETÉBEN SZELLŐZÉS BETONLEM EZ BEFOLYÁS KIFOLYÁS HOMOK BETON LEMEZ FALAZAT 29
