Szoftver kézikönyv. Rev.3.1

Átírás

1 Rev.3.1

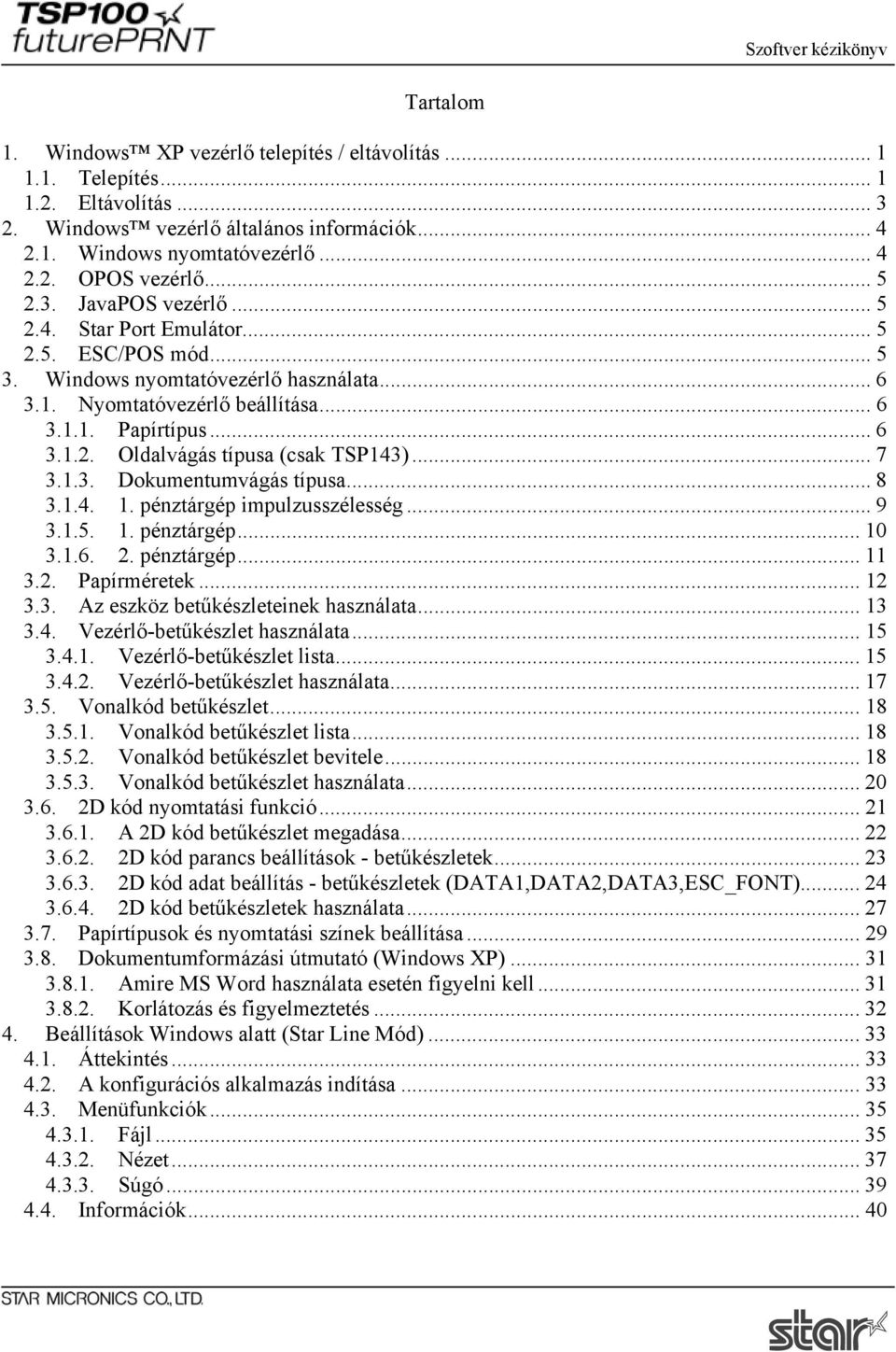

2 Tartalom 1. Windows XP vezérlő telepítés / eltávolítás Telepítés Eltávolítás Windows vezérlő általános információk Windows nyomtatóvezérlő OPOS vezérlő JavaPOS vezérlő Star Port Emulátor ESC/POS mód Windows nyomtatóvezérlő használata Nyomtatóvezérlő beállítása Papírtípus Oldalvágás típusa (csak TSP143) Dokumentumvágás típusa pénztárgép impulzusszélesség pénztárgép pénztárgép Papírméretek Az eszköz betűkészleteinek használata Vezérlő-betűkészlet használata Vezérlő-betűkészlet lista Vezérlő-betűkészlet használata Vonalkód betűkészlet Vonalkód betűkészlet lista Vonalkód betűkészlet bevitele Vonalkód betűkészlet használata D kód nyomtatási funkció A 2D kód betűkészlet megadása D kód parancs beállítások - betűkészletek D kód adat beállítás - betűkészletek (DATA1,DATA2,DATA3,ESC_FONT) D kód betűkészletek használata Papírtípusok és nyomtatási színek beállítása Dokumentumformázási útmutató (Windows XP) Amire MS Word használata esetén figyelni kell Korlátozás és figyelmeztetés Beállítások Windows alatt (Star Line Mód) Áttekintés A konfigurációs alkalmazás indítása Menüfunkciók Fájl Nézet Súgó Információk... 40

3 4.5. Általános beállítások Alapértelmezett szövegbeállítások Alapértelmezett nyomtatási beállítások Nyomtatótesztek Alapértelmezett karakterkészlet Vonalkód nyomtatása Nyomtatófej teszt pénztárgép nyitása pénztárgép nyitása OPOS telepítés Új nyomtató hozzáadása Új pénztárgép hozzáadása Törlés Konfigurálás Állapot ellenőrzése Minta-alkalmazás JavaPOS telepítés Új nyomtató hozzáadása Nyomtató beállítása Új pénztárgép hozzáadása Pénztárgép beállítása Soros port emulátor Virtuális soros port létrehozása A portemulátor szolgáltatás beállítása Működés ellenőrzése Virtuális soros port eltávolítása Képlista Kép hozzáadása Logók és kivágás Logó eszköz Kivágás eszköz Szövegfeldolgozás Szövegkapcsolók Oldal végének érzékelése Vonalkódok ITF keretvonalak UPC-A elválasztójel hossza JAN/EAN-13 elválasztójel hossza CODE39 elválasztójel hossza Nyomtatási előnézet Naplózás és többszörös egyedi példány nyomtatása Többszörös egyedi példány nyomtatása Napló Függőleges keret Nyomtató betűkészlet... 75

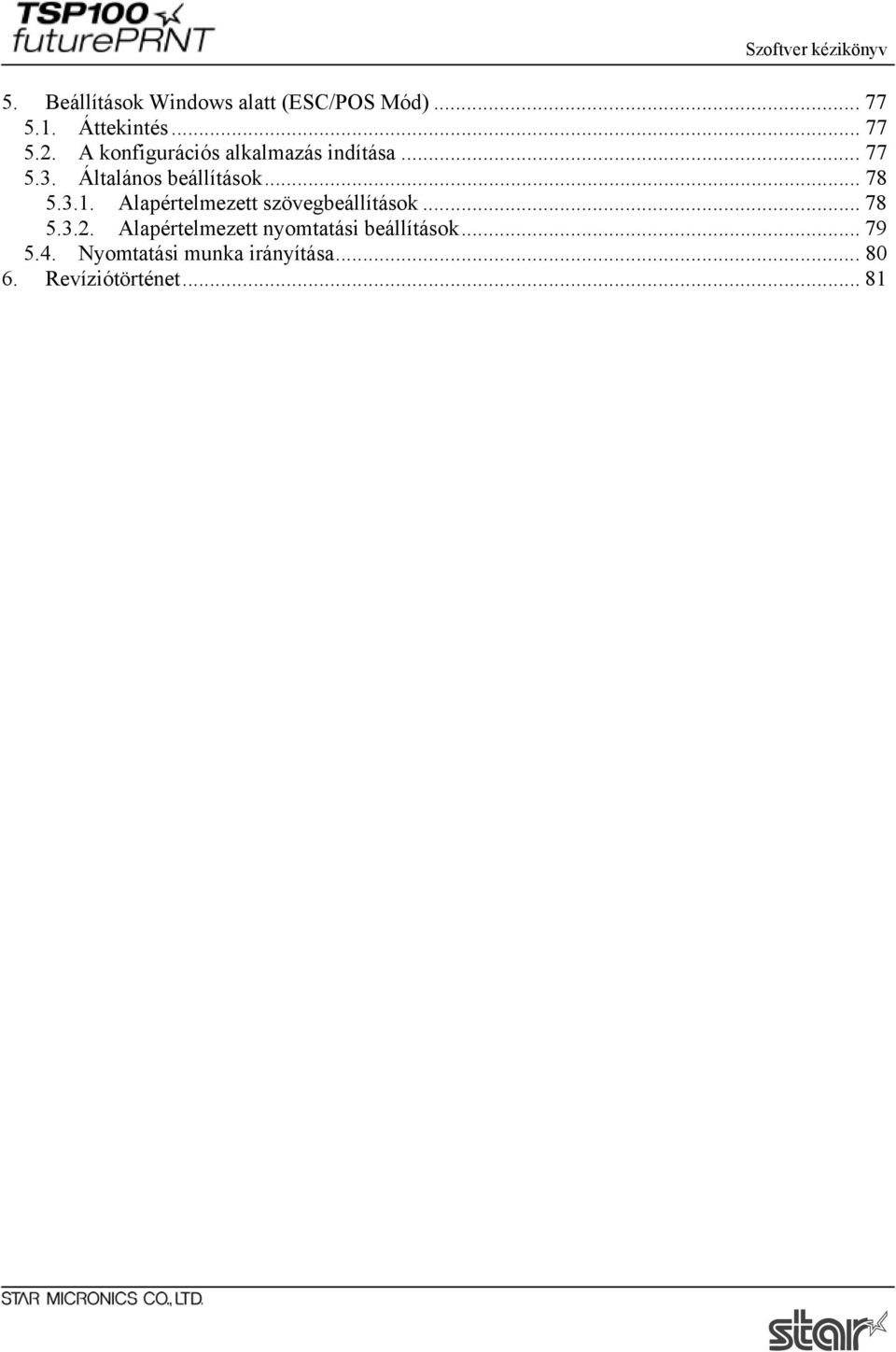

4 5. Beállítások Windows alatt (ESC/POS Mód) Áttekintés A konfigurációs alkalmazás indítása Általános beállítások Alapértelmezett szövegbeállítások Alapértelmezett nyomtatási beállítások Nyomtatási munka irányítása Revíziótörténet... 81

5 1. Windows XP vezérlő telepítés / eltávolítás 1.1. Telepítés MEGJEGYZÉS: A vezérlőt a nyomtató csatlakoztatása előtt kell telepíteni. Ahhoz, hogy a TSP100 futureprnt programot egy Windows-számítógépen használhassa, előtte telepítenie kell a nyomtató vezérlőjét. A vezérlő telepítéséhez a CD automatikusan elinduló menüjében kattintson az Installation -ra (Telepítés) vagy futtassa a CD könyvtárában található telepítő fájlra. (D:\Win2K_XP\setup.exe ahol a D a CD-ROM meghajtó jele) Ha a telepítőprogram elindul, az alábbi ablak jelenik meg. A folytatáshoz kattintson a Következő gombra. Válassza ki a felhasználót, majd a folytatáshoz kattintson a Következő gombra. 1

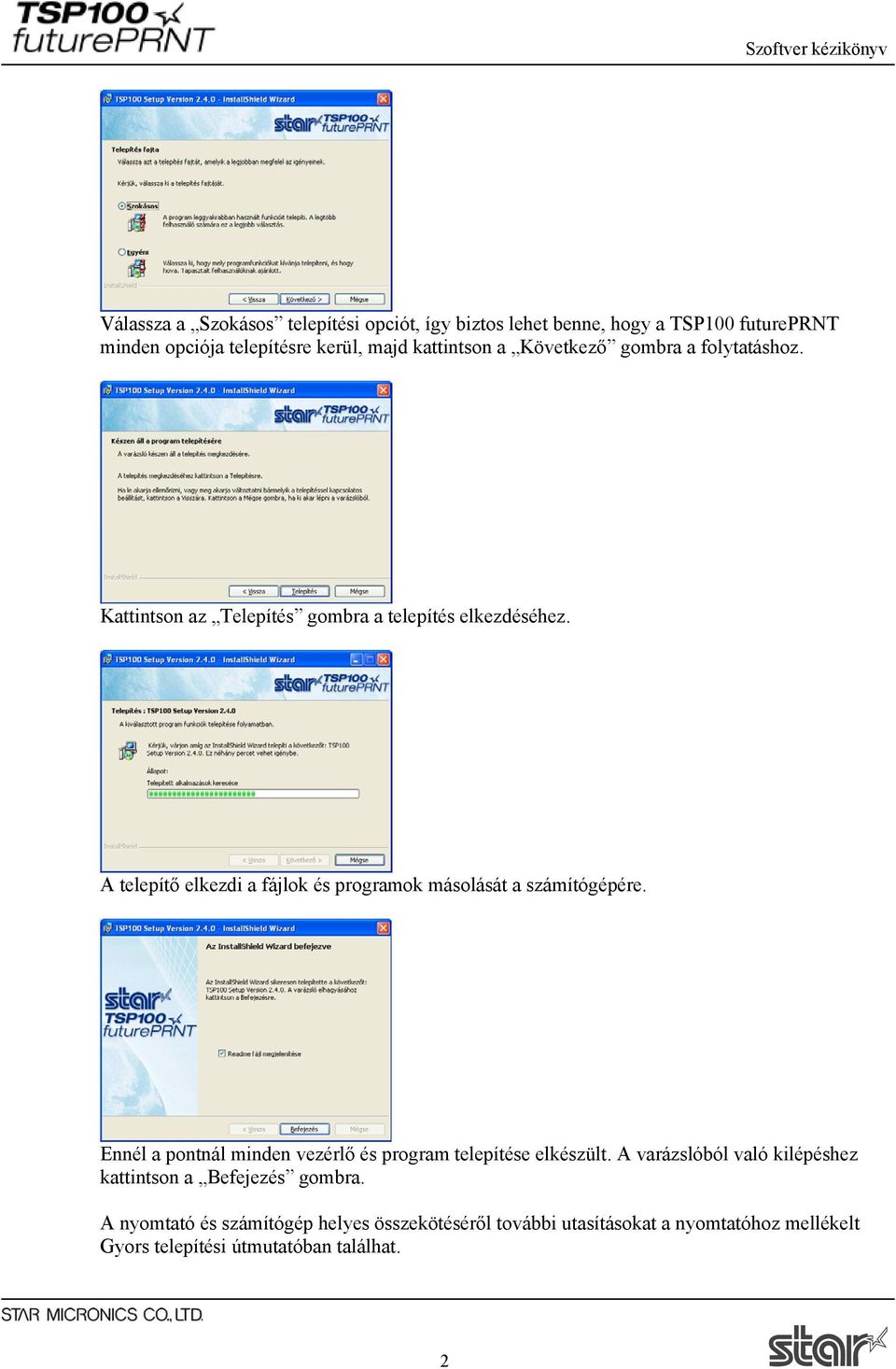

6 Válassza a Szokásos telepítési opciót, így biztos lehet benne, hogy a TSP100 futureprnt minden opciója telepítésre kerül, majd kattintson a Következő gombra a folytatáshoz. Kattintson az Telepítés gombra a telepítés elkezdéséhez. A telepítő elkezdi a fájlok és programok másolását a számítógépére. Ennél a pontnál minden vezérlő és program telepítése elkészült. A varázslóból való kilépéshez kattintson a Befejezés gombra. A nyomtató és számítógép helyes összekötéséről további utasításokat a nyomtatóhoz mellékelt Gyors telepítési útmutatóban találhat. 2

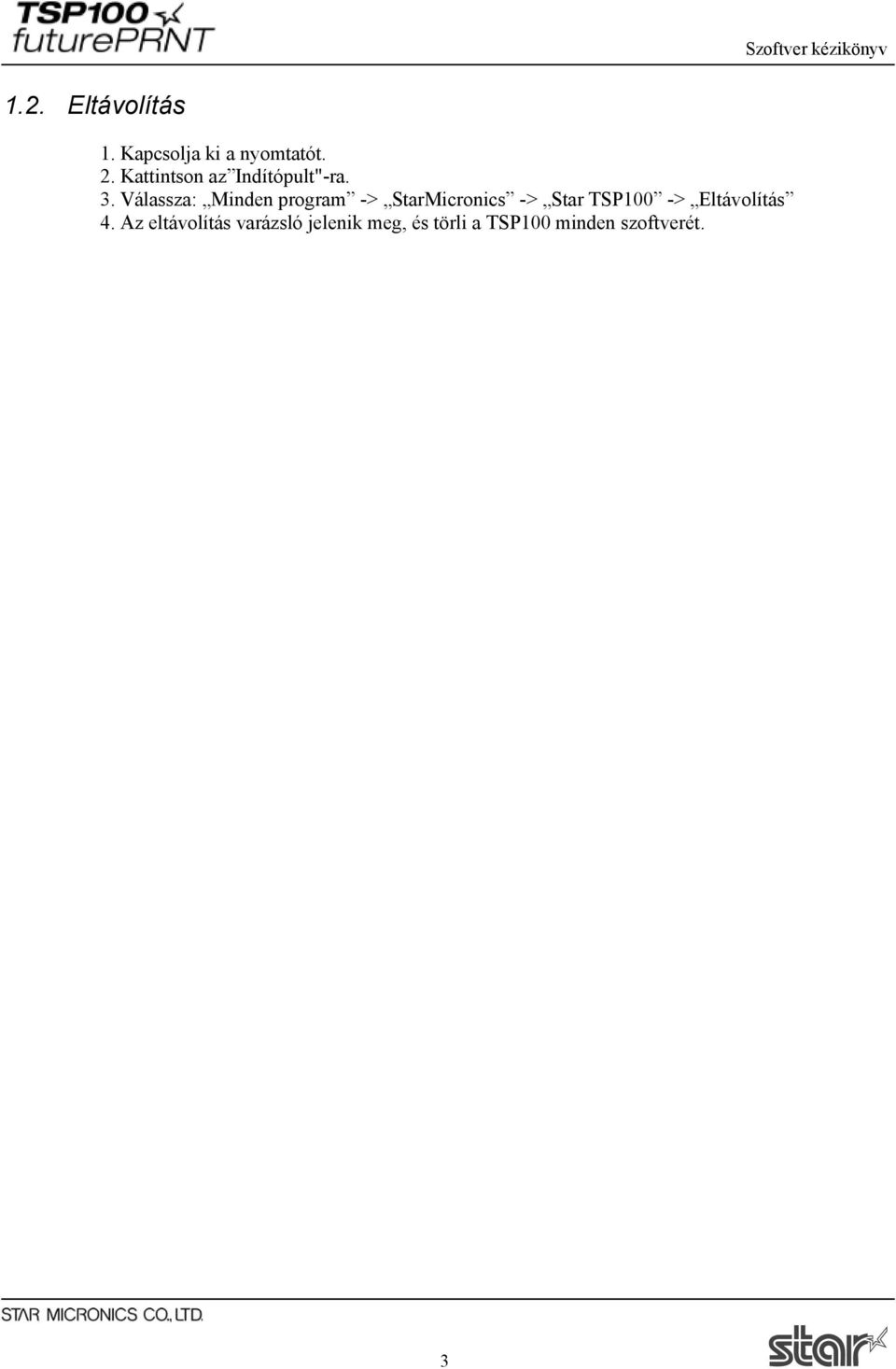

7 1.2. Eltávolítás 1. Kapcsolja ki a nyomtatót. 2. Kattintson az Indítópult"-ra. 3. Válassza: Minden program -> StarMicronics -> Star TSP100 -> Eltávolítás 4. Az eltávolítás varázsló jelenik meg, és törli a TSP100 minden szoftverét. 3

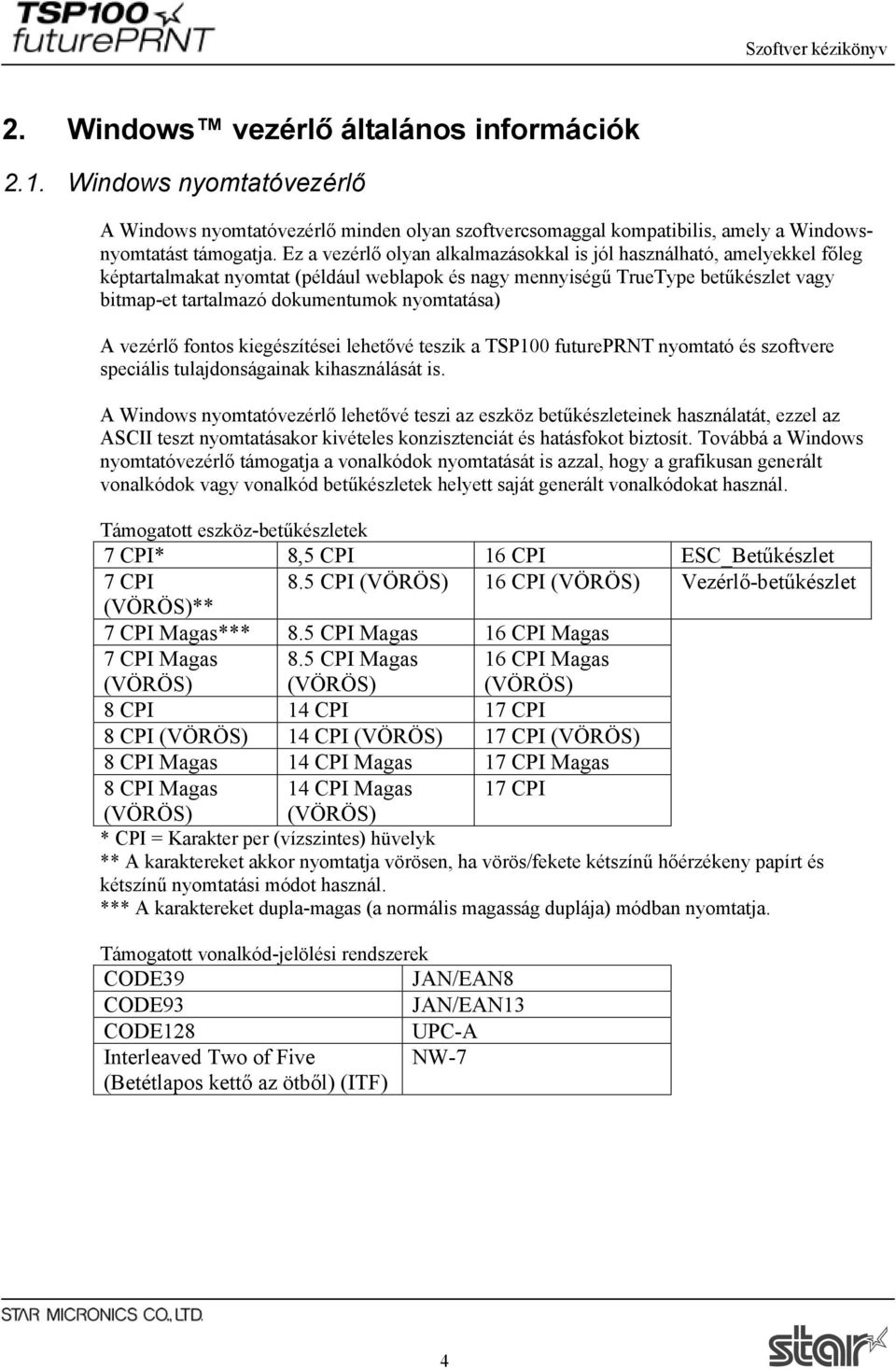

8 2. Windows vezérlő általános információk 2.1. Windows nyomtatóvezérlő A Windows nyomtatóvezérlő minden olyan szoftvercsomaggal kompatibilis, amely a Windowsnyomtatást támogatja. Ez a vezérlő olyan alkalmazásokkal is jól használható, amelyekkel főleg képtartalmakat nyomtat (például weblapok és nagy mennyiségű TrueType betűkészlet vagy bitmap-et tartalmazó dokumentumok nyomtatása) A vezérlő fontos kiegészítései lehetővé teszik a TSP100 futureprnt nyomtató és szoftvere speciális tulajdonságainak kihasználását is. A Windows nyomtatóvezérlő lehetővé teszi az eszköz betűkészleteinek használatát, ezzel az ASCII teszt nyomtatásakor kivételes konzisztenciát és hatásfokot biztosít. Továbbá a Windows nyomtatóvezérlő támogatja a vonalkódok nyomtatását is azzal, hogy a grafikusan generált vonalkódok vagy vonalkód betűkészletek helyett saját generált vonalkódokat használ. Támogatott eszköz-betűkészletek 7 CPI* 8,5 CPI 16 CPI ESC_Betűkészlet 7 CPI 8.5 CPI (VÖRÖS) 16 CPI (VÖRÖS) Vezérlő-betűkészlet (VÖRÖS)** 7 CPI Magas*** 8.5 CPI Magas 16 CPI Magas 7 CPI Magas (VÖRÖS) 8.5 CPI Magas (VÖRÖS) 16 CPI Magas (VÖRÖS) 8 CPI 14 CPI 17 CPI 8 CPI (VÖRÖS) 14 CPI (VÖRÖS) 17 CPI (VÖRÖS) 8 CPI Magas 14 CPI Magas 17 CPI Magas 8 CPI Magas 14 CPI Magas 17 CPI (VÖRÖS) (VÖRÖS) * CPI = Karakter per (vízszintes) hüvelyk ** A karaktereket akkor nyomtatja vörösen, ha vörös/fekete kétszínű hőérzékeny papírt és kétszínű nyomtatási módot használ. *** A karaktereket dupla-magas (a normális magasság duplája) módban nyomtatja. Támogatott vonalkód-jelölési rendszerek CODE39 JAN/EAN8 CODE93 JAN/EAN13 CODE128 UPC-A Interleaved Two of Five NW-7 (Betétlapos kettő az ötből) (ITF) 4

9 2.2. OPOS vezérlő Az OLE for Retail Point of Sale (OPOS) a vezető gyártók készülékszabványa a POS hardverek számára. Az OPOS a POS-eszközök hozzáférése számára létrehozott Win32 alapú architektúra. Ennek a standardnak az előnye az, hogy hardverhez való hozzáférést nemcsak a készülékre való adattovábbításhoz biztosítja, hanem visszaolvassa az eszköz állapotát is. Az OPOS-vezérlő minden létező OPOS-támogatású alkalmazással használható. A Star minden az OPOS-standardot ajánlja minden olyan fejlesztőnek, amely Win32 alapú kiskereskedelmi szoftveralkalmazást készít. A Star OPOS-vezérlője mindenben megfelel az OPOS standard 1.8-as verziójának JavaPOS vezérlő A JavaPOS az OPOS standard létező előnyeit az alkalmazások operációs rendszertől való függetlenségével egyesíti. Mivel a Java Virtual Machine-en alapul, a minimális rendszerkövetelmények csökkennek, ezzel csökkentve a teljes rendszerköltséget is. A Star JavaPOS-vezérlője mindenben megfelel a JavaPOS standard 1.4-as verziójának. A JavaPOS-vezérlő minden létező JavaPOS alkalmazással használható. A Star az OPOS-standardot ajánlja minden fejlesztőnek, amely olyan új alkalmazásokat készít, amelyeknél az operációs rendszertől való függetlenség vagy/és az egyszerű rendszerkövetelmények fontos követelmények Star Port Emulátor A Star Port Emulátor lehetővé teszi, hogy a TSP100 futureprnt nyomtató soros portos nyomtatóként működjön. Ez főleg olyan örökölt alkalmazásokban fontos, amelyek nem támogatják az USB-nyomtatást. A gazdakészüléknek rendelkezni kel USB-támogatással, de magának az alkalmazásnak csak támogatott soros (COM port) nyomtatásra van szüksége ESC/POS mód A TSP100 futureprnt lehetővé teszi az ESC/POS mód emulációját, ami a TSP100 konfigurációs segédprogramban állítható be. Ezért, még ha a jelenlegi szoftvert ESC/POS módra tervezték is, azt változtatások nélkül tovább használhatja. A TSP100 futureprnt funkciói (logo nyomtatás, napló, stb.) továbbra is használhatóak, akkor is, ha ESC/POS módban nyomtat. 5

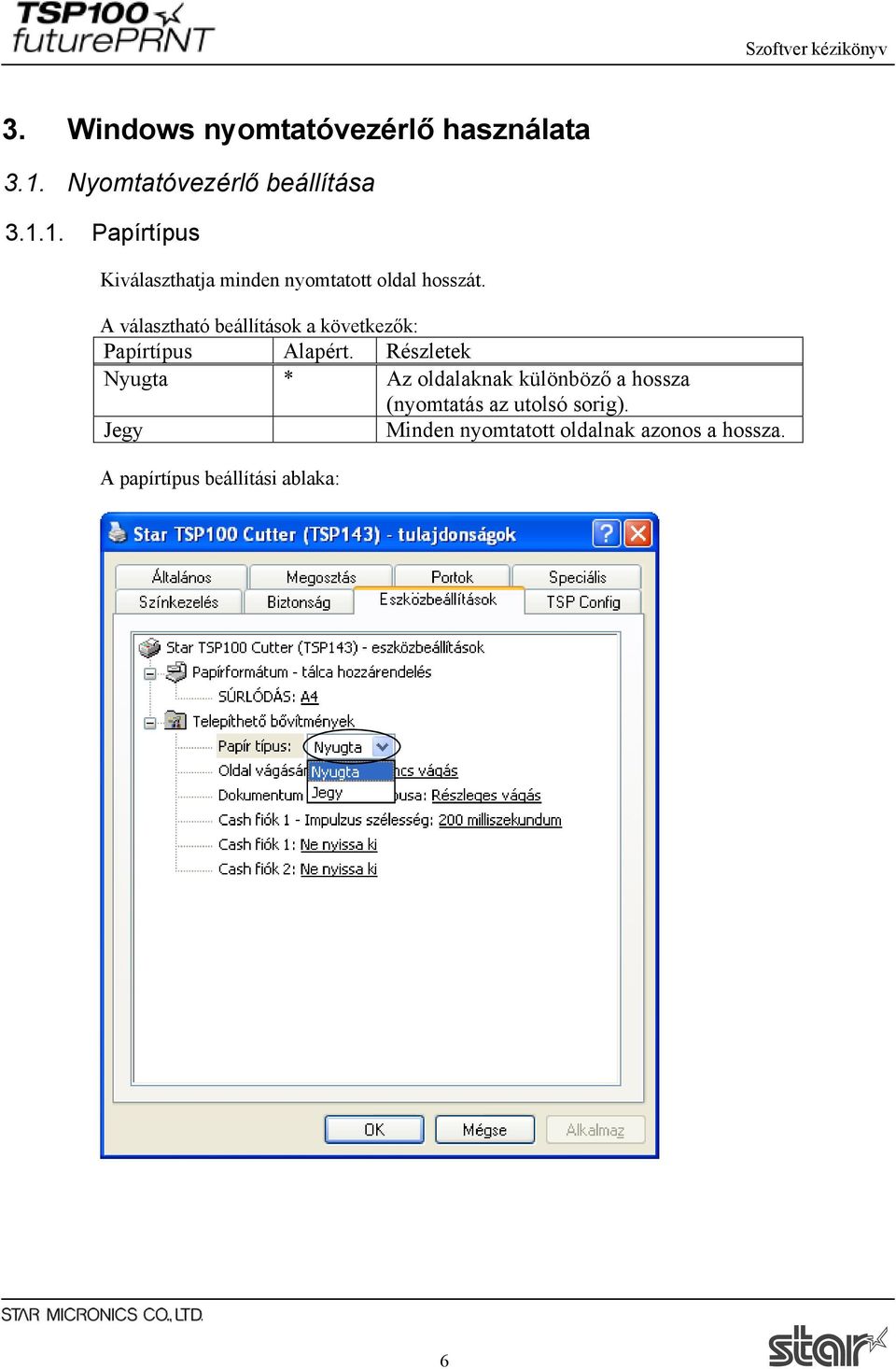

10 3. Windows nyomtatóvezérlő használata 3.1. Nyomtatóvezérlő beállítása Papírtípus Kiválaszthatja minden nyomtatott oldal hosszát. A választható beállítások a következők: Papírtípus Alapért. Részletek Nyugta * Az oldalaknak különböző a hossza (nyomtatás az utolsó sorig). Jegy Minden nyomtatott oldalnak azonos a hossza. A papírtípus beállítási ablaka: 6

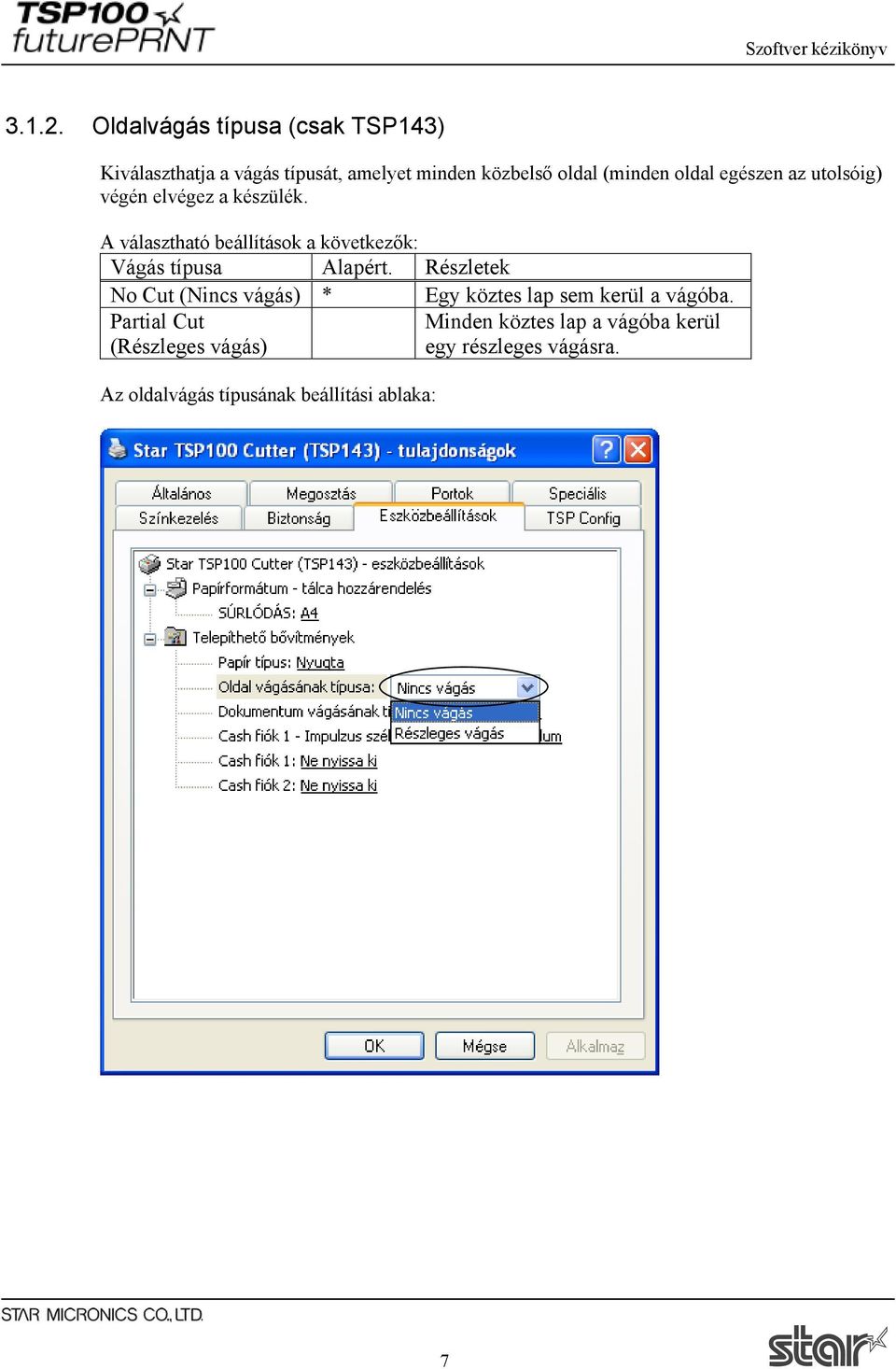

11 Oldalvágás típusa (csak TSP143) Kiválaszthatja a vágás típusát, amelyet minden közbelső oldal (minden oldal egészen az utolsóig) végén elvégez a készülék. A választható beállítások a következők: Vágás típusa Alapért. Részletek No Cut (Nincs vágás) * Egy köztes lap sem kerül a vágóba. Partial Cut (Részleges vágás) Minden köztes lap a vágóba kerül egy részleges vágásra. Az oldalvágás típusának beállítási ablaka: 7

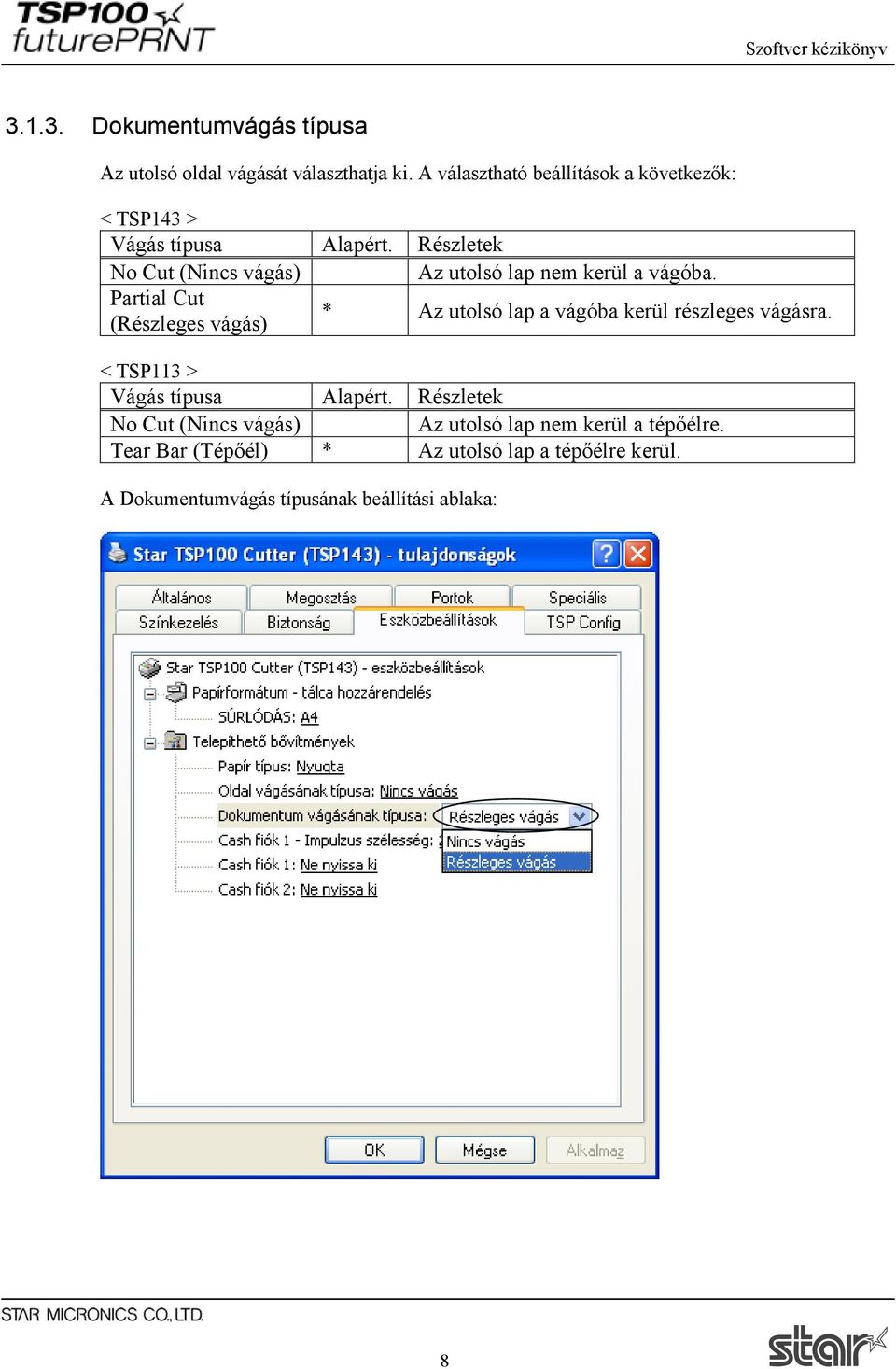

12 Dokumentumvágás típusa Az utolsó oldal vágását választhatja ki. A választható beállítások a következők: < TSP143 > Vágás típusa Alapért. Részletek No Cut (Nincs vágás) Az utolsó lap nem kerül a vágóba. Partial Cut (Részleges vágás) * Az utolsó lap a vágóba kerül részleges vágásra. < TSP113 > Vágás típusa Alapért. Részletek No Cut (Nincs vágás) Az utolsó lap nem kerül a tépőélre. Tear Bar (Tépőél) * Az utolsó lap a tépőélre kerül. A Dokumentumvágás típusának beállítási ablaka: 8

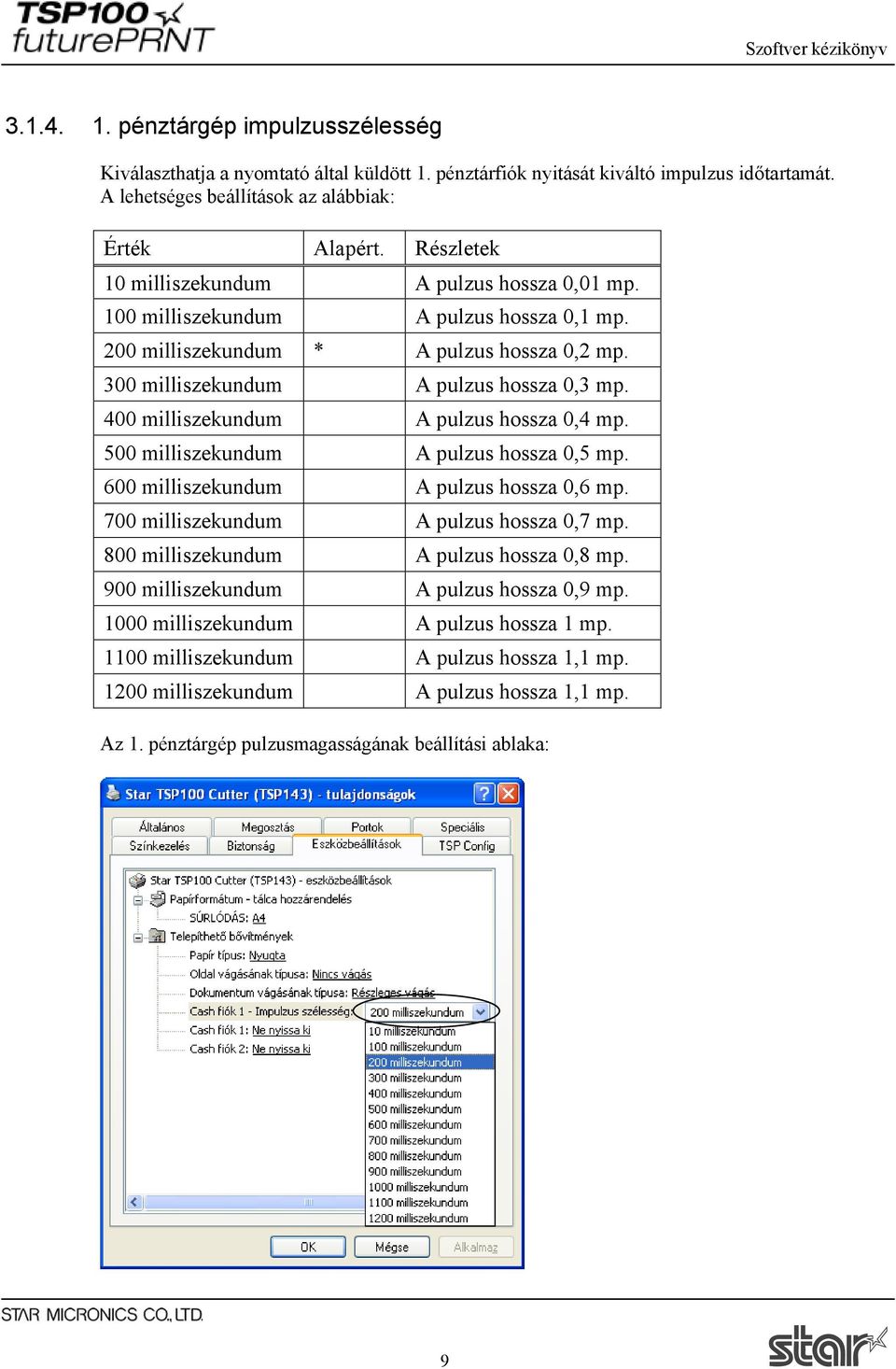

13 pénztárgép impulzusszélesség Kiválaszthatja a nyomtató által küldött 1. pénztárfiók nyitását kiváltó impulzus időtartamát. A lehetséges beállítások az alábbiak: Érték Alapért. Részletek 10 milliszekundum A pulzus hossza 0,01 mp. 100 milliszekundum A pulzus hossza 0,1 mp. 200 milliszekundum * A pulzus hossza 0,2 mp. 300 milliszekundum A pulzus hossza 0,3 mp. 400 milliszekundum A pulzus hossza 0,4 mp. 500 milliszekundum A pulzus hossza 0,5 mp. 600 milliszekundum A pulzus hossza 0,6 mp. 700 milliszekundum A pulzus hossza 0,7 mp. 800 milliszekundum A pulzus hossza 0,8 mp. 900 milliszekundum A pulzus hossza 0,9 mp milliszekundum A pulzus hossza 1 mp milliszekundum A pulzus hossza 1,1 mp milliszekundum A pulzus hossza 1,1 mp. Az 1. pénztárgép pulzusmagasságának beállítási ablaka: 9

14 pénztárgép Kiválaszthatja, hogy az 1. pénztágép kinyissa-e a pénztárfiókot. A lehetséges beállítások az alábbiak: Mód Alapért. Részletek Ne nyissa ki * Ne nyissa ki az 1. pénztárgépet. Nyomtatás előtt nyissa ki Nyomtatás után nyissa ki A 1. pénztárgép nyitásának beállítási ablaka: Nyissa ki az 1. pénztárgépet nyomtatás előtt. Nyissa ki az 1. pénztárgépet nyomtatás után. 10

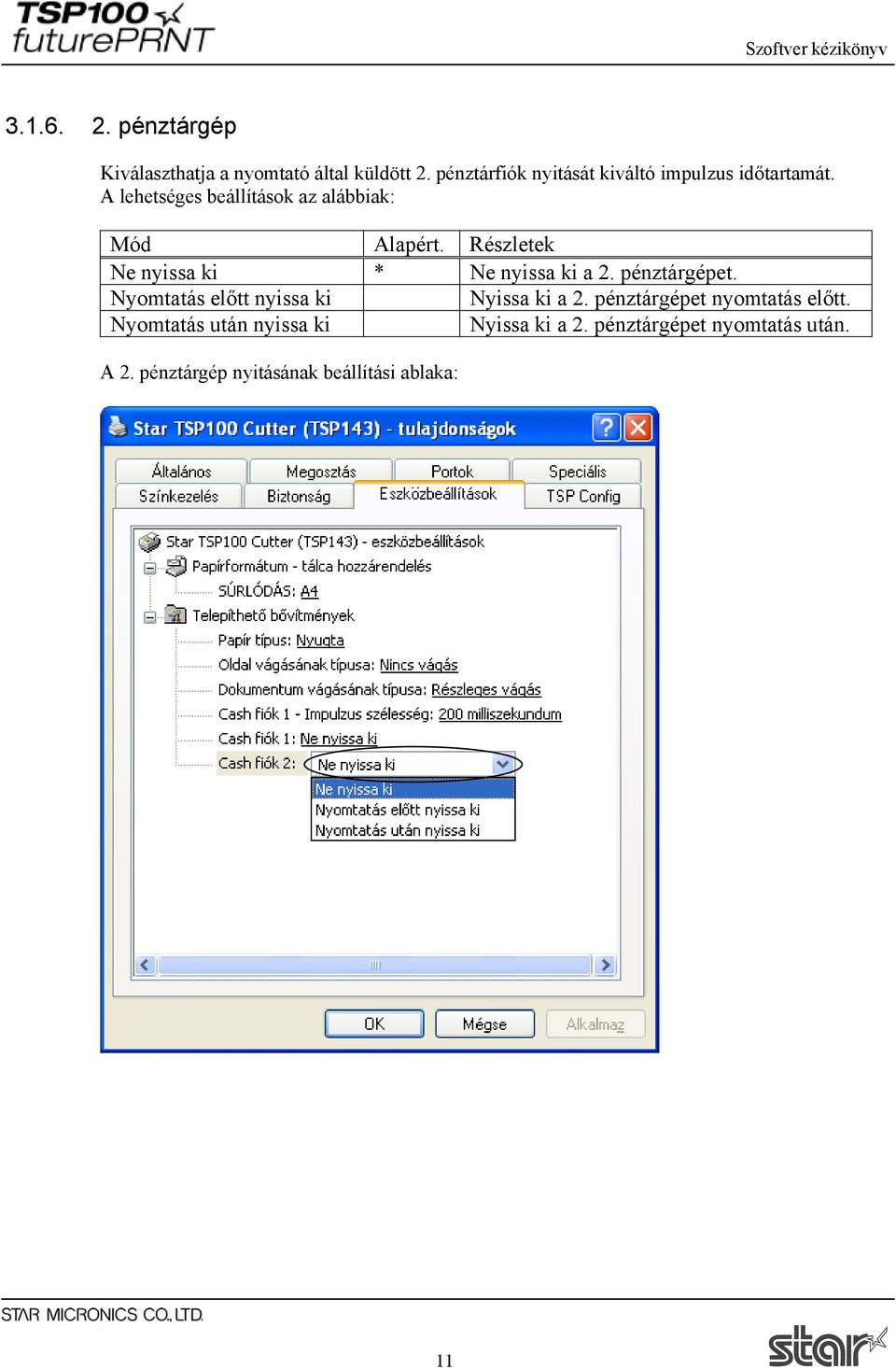

15 pénztárgép Kiválaszthatja a nyomtató által küldött 2. pénztárfiók nyitását kiváltó impulzus időtartamát. A lehetséges beállítások az alábbiak: Mód Alapért. Részletek Ne nyissa ki * Ne nyissa ki a 2. pénztárgépet. Nyomtatás előtt nyissa ki Nyissa ki a 2. pénztárgépet nyomtatás előtt. Nyomtatás után nyissa ki Nyissa ki a 2. pénztárgépet nyomtatás után. A 2. pénztárgép nyitásának beállítási ablaka: 11

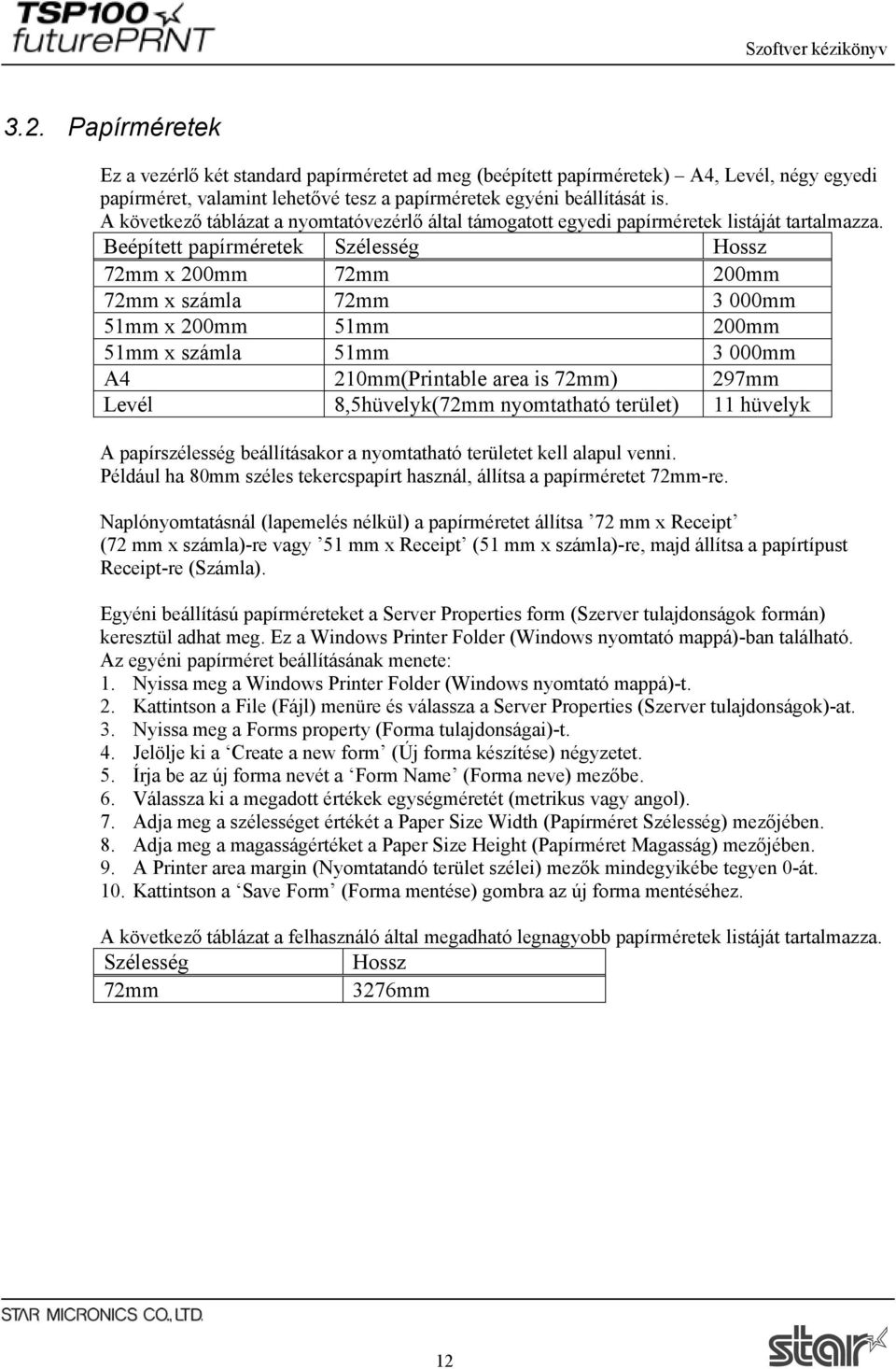

16 3.2. Papírméretek Ez a vezérlő két standard papírméretet ad meg (beépített papírméretek) A4, Levél, négy egyedi papírméret, valamint lehetővé tesz a papírméretek egyéni beállítását is. A következő táblázat a nyomtatóvezérlő által támogatott egyedi papírméretek listáját tartalmazza. Beépített papírméretek Szélesség Hossz 72mm x 200mm 72mm 200mm 72mm x számla 72mm 3 000mm 51mm x 200mm 51mm 200mm 51mm x számla 51mm 3 000mm A4 210mm(Printable area is 72mm) 297mm Levél 8,5hüvelyk(72mm nyomtatható terület) 11 hüvelyk A papírszélesség beállításakor a nyomtatható területet kell alapul venni. Például ha 80mm széles tekercspapírt használ, állítsa a papírméretet 72mm-re. Naplónyomtatásnál (lapemelés nélkül) a papírméretet állítsa 72 mm x Receipt (72 mm x számla)-re vagy 51 mm x Receipt (51 mm x számla)-re, majd állítsa a papírtípust Receipt-re (Számla). Egyéni beállítású papírméreteket a Server Properties form (Szerver tulajdonságok formán) keresztül adhat meg. Ez a Windows Printer Folder (Windows nyomtató mappá)-ban található. Az egyéni papírméret beállításának menete: 1. Nyissa meg a Windows Printer Folder (Windows nyomtató mappá)-t. 2. Kattintson a File (Fájl) menüre és válassza a Server Properties (Szerver tulajdonságok)-at. 3. Nyissa meg a Forms property (Forma tulajdonságai)-t. 4. Jelölje ki a Create a new form (Új forma készítése) négyzetet. 5. Írja be az új forma nevét a Form Name (Forma neve) mezőbe. 6. Válassza ki a megadott értékek egységméretét (metrikus vagy angol). 7. Adja meg a szélességet értékét a Paper Size Width (Papírméret Szélesség) mezőjében. 8. Adja meg a magasságértéket a Paper Size Height (Papírméret Magasság) mezőjében. 9. A Printer area margin (Nyomtatandó terület szélei) mezők mindegyikébe tegyen 0-át. 10. Kattintson a Save Form (Forma mentése) gombra az új forma mentéséhez. A következő táblázat a felhasználó által megadható legnagyobb papírméretek listáját tartalmazza. Szélesség Hossz 72mm 3276mm 12

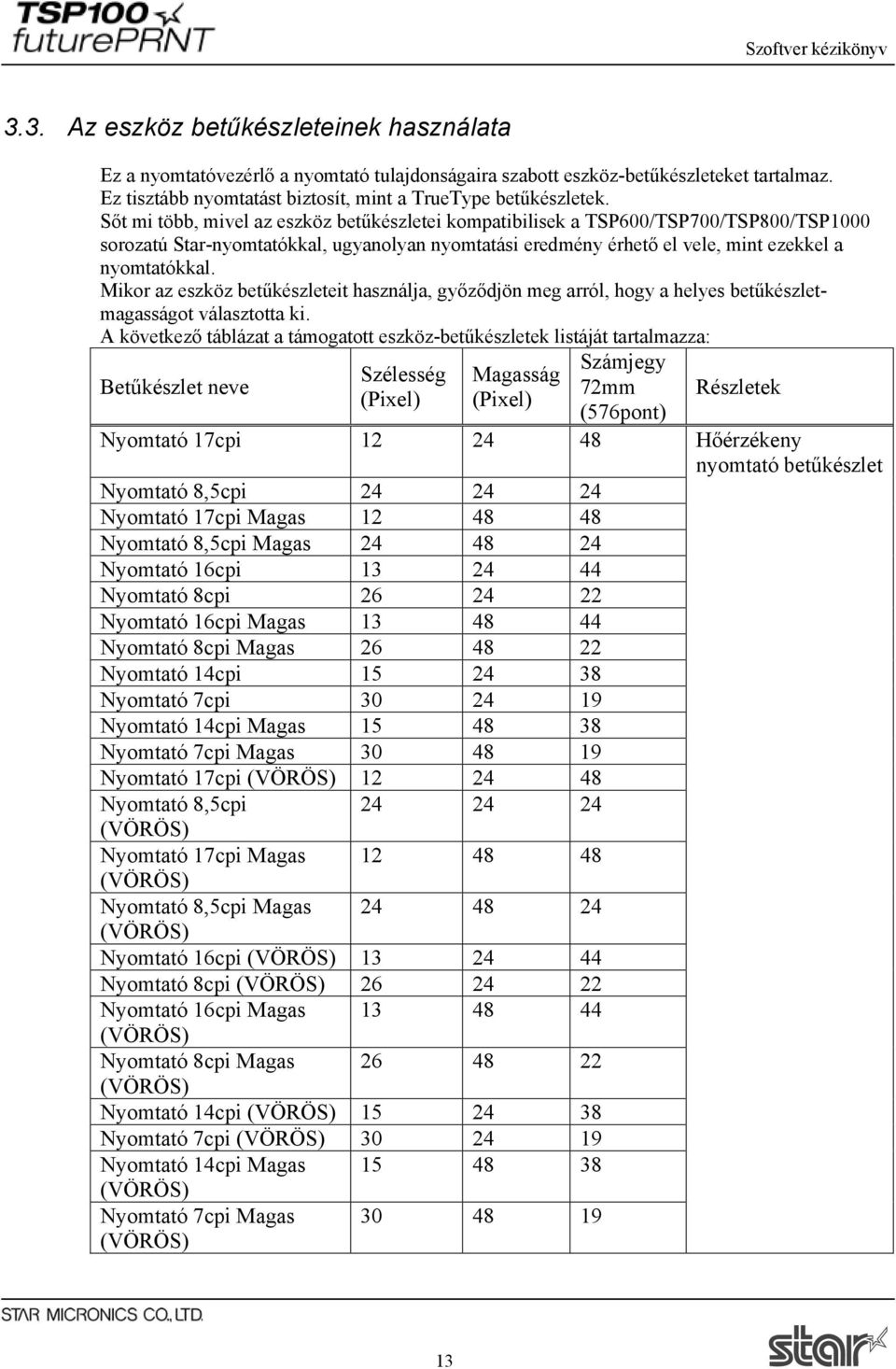

17 3.3. Az eszköz betűkészleteinek használata Ez a nyomtatóvezérlő a nyomtató tulajdonságaira szabott eszköz-betűkészleteket tartalmaz. Ez tisztább nyomtatást biztosít, mint a TrueType betűkészletek. Sőt mi több, mivel az eszköz betűkészletei kompatibilisek a TSP600/TSP700/TSP800/TSP1000 sorozatú Star-nyomtatókkal, ugyanolyan nyomtatási eredmény érhető el vele, mint ezekkel a nyomtatókkal. Mikor az eszköz betűkészleteit használja, győződjön meg arról, hogy a helyes betűkészletmagasságot választotta ki. A következő táblázat a támogatott eszköz-betűkészletek listáját tartalmazza: Betűkészlet neve Szélesség (Pixel) Magasság (Pixel) Számjegy 72mm (576pont) Részletek Nyomtató 17cpi Hőérzékeny nyomtató betűkészlet Nyomtató 8,5cpi Nyomtató 17cpi Magas Nyomtató 8,5cpi Magas Nyomtató 16cpi Nyomtató 8cpi Nyomtató 16cpi Magas Nyomtató 8cpi Magas Nyomtató 14cpi Nyomtató 7cpi Nyomtató 14cpi Magas Nyomtató 7cpi Magas Nyomtató 17cpi (VÖRÖS) Nyomtató 8,5cpi (VÖRÖS) Nyomtató 17cpi Magas (VÖRÖS) Nyomtató 8,5cpi Magas (VÖRÖS) Nyomtató 16cpi (VÖRÖS) Nyomtató 8cpi (VÖRÖS) Nyomtató 16cpi Magas (VÖRÖS) Nyomtató 8cpi Magas (VÖRÖS) Nyomtató 14cpi (VÖRÖS) Nyomtató 7cpi (VÖRÖS) Nyomtató 14cpi Magas (VÖRÖS) Nyomtató 7cpi Magas (VÖRÖS)

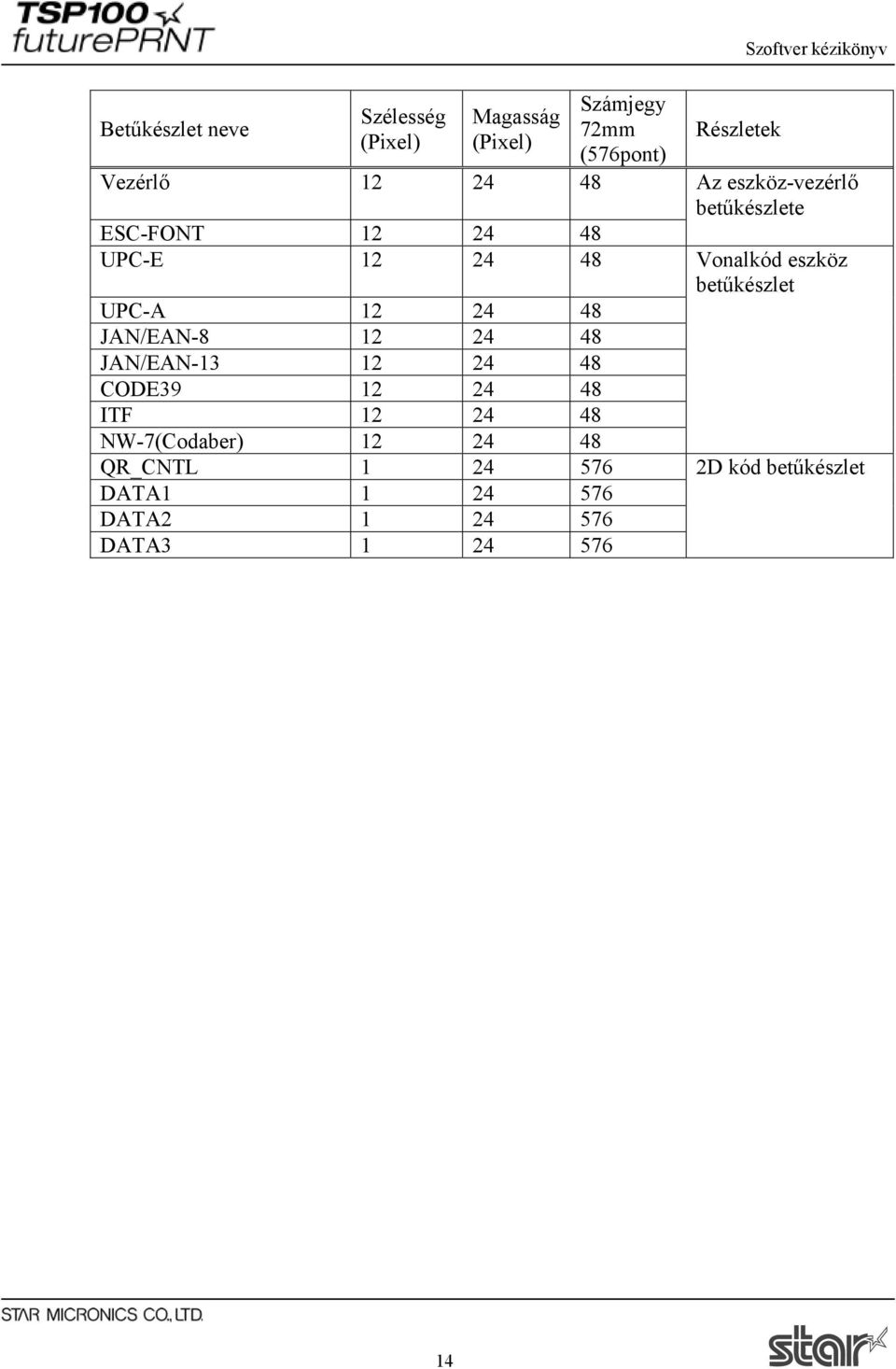

18 Betűkészlet neve Szélesség (Pixel) Magasság (Pixel) Számjegy 72mm (576pont) Részletek Szoftver kézikönyv Vezérlő Az eszköz-vezérlő betűkészlete ESC-FONT UPC-E Vonalkód eszköz betűkészlet UPC-A JAN/EAN JAN/EAN CODE ITF NW-7(Codaber) QR_CNTL D kód betűkészlet DATA DATA DATA

19 3.4. Vezérlő-betűkészlet használata A vezérlő-betűkészlet lehetőséget ad különböző utasítások egyetlen dokumentumban való elvégzésére. Ez a betűkészlet nem használható nyomtatásra Vezérlő-betűkészlet lista A következő táblázat a támogatott vezérlő-betűkészletek listáját tartalmazza: Karakter Funkció A B C D E d 6 LF 7 CR F P a b c e f g h i j k l m n o p 1. pénztárgép nyitása 50mmp.-ig 1. pénztárgép nyitása 100mmp.-ig 1. pénztárgép nyitása 150mmp.-ig 1. pénztárgép nyitása 200mmp.-ig 1. pénztárgép nyitása 250mmp.-ig 2. pénztárgép nyitása 200mmp.-ig Teljes vágás Részleges vágás Balra igazítás beállítása Jobbra igazítás beállítása Középre igazítás beállítása A 3 mm-es soremelési táv beállítása(1/8hüvelyk) A 4mm-es csík adagolási táv beállítása(1/6hüvelyk) USA nemzetközi karakterkészlet kiválasztása Francia nemzetközi karakterkészlet kiválasztása Német nemzetközi karakterkészlet kiválasztása Angol nemzetközi karakterkészlet kiválasztása I. dán nemzetközi karakterkészlet kiválasztása Svéd nemzetközi karakterkészlet kiválasztása Olasz nemzetközi karakterkészlet kiválasztása I. spanyol nemzetközi karakterkészlet kiválasztása Japán nemzetközi karakterkészlet kiválasztása Norvég nemzetközi karakterkészlet kiválasztása 15

20 Karakter q r s t u v w x Funkció II. dán nemzetközi karakterkészlet kiválasztása II. spanyol nemzetközi karakterkészlet kiválasztása Latin-amerikai nemzetközi karakterkészlet kiválasztása Kétoldalas nyomtatás kiválasztása Kétoldalas nyomtatás törlése A vásárlói képernyő kiválasztása A vásárlói képernyő kijelölésének megszüntetése A vásárlói képernyő törlése 16

21 Vezérlő-betűkészlet használata A vezérlő-betűkészlet használata a következő módon történik - Válassza ki a vezérlő-betűtípust 1. Válassza ki a vezérlőbetűtípust a szövegszerkesztőben. - Írja be a vezérlőbetűt 2. Írja be a használni kívánt nyomtatóvezérlésnek megfelelő karaktert. A meghatározott funkció nyomtatás alatt végrehajtásra kerül. Például: Írja be A : A pénztárfiók 1 kinyitása for 50mp-re. Írja be P : Részleges vágás 17

22 3.5. Vonalkód betűkészlet Vonalkód nyomtatása után a vonalkód alá kis karaktereket nyomtat. Azonban a vonalkód képadata nem jelenik meg. Ez az opció csak akkor érhető el, ha a Print mode (Nyomtatási mód) opció Line mode-ra (Vonal mód) van állítva. Raster mode-ban (Raszter mód) ez a beállítás nem elérhető Vonalkód betűkészlet lista A következő táblázat a támogatott vonalkód eszköz-betűkészletek és a használható karakterek listáját tartalmazza. Vonalkód típusa Karakterszám Karakterkészlet UPC-E UPC-A JAN/EAN JAN/EAN CODE39 1 vagy több 0-9 -,., <SP>, $, /, +, % A - Z Indítás / lezárás : * ITF 1 vagy több (páros) 0-9 NW-7(Codabar) 1 vagy több 0-9 -, $, :, /,., + A - D Szükségtelen az Indító és leállító kód beírása, mivel azokat automatikusan beírja a készülék Vonalkód betűkészlet bevitele Írja be a z vonalkód karaktert a vonalkód lezárásához Példa: A CODE39 eszközbetűkészletet használva írja be a következőket: ap01234abcz a p 01234ABC z Beírt adat Vonalkód lezárása Vonalkód adat Egy betűkészlet-magasság kód Egy betűkészlet-szélesség kód Minden paraméter a következő oldalon található Vonalkód betűkészlet paraméterre vonatkozik. 18

23 Vonalkód eszköz betűkészlet paraméter Funkció Vonalkód UPC-E, nyomtatás UPC-A, CODE39 Részletek ITF karaktere JAN/EAN-8, NW-7 JAN/EAN-13 a 2 pont 2 pont (6) 2 pont (5) Minimum modul szélesség b 3 pont 3 pont (9) 4 pont (10) Minimum modul szélesség c 4 pont 4 pont (12) 6 pont (15) Minimum modul szélesség d N/E 2 pont (5) 2 pont (4) Minimum modul szélesség e N/E 3 pont (8) 4 pont (8) Minimum modul szélesség f N/E 4 pont (10) 6 pont (12) Minimum modul szélesség g N/E 2 pont (4) 2 pont (6) Minimum modul szélesség h N/E 3 pont (6) 3 pont (9) Minimum modul szélesség i N/E 4 pont (8) 4 pont (12) Minimum modul szélesség o p q r s t u v magasság:32 pont (4mm) magasság:64 pont (8mm) magasság:96 pont (12mm) magasság:128 pont (16mm) magasság:160 pont (20mm) magasság:192 pont (24mm) magasság:224 pont (28mm) magasság:255 pont (31,9mm) z Lezáró kód(1 Eh) N/E = nem elérhető A () között lévő számok a szélesség értékei. 19

24 Vonalkód betűkészlet használata A vonalkód betűkészlet használata a következő módon történik - Válassza ki a vonalkód betűkészletet 1. Válassza ki a szövegszerkesztőben a vonalkód eszköz betűtípust. - Írja be a vonalkód karaktereket 2. Beviteli kód. A meghatározott funkció nyomtatás közben végrehajtásra kerül. 20

25 3.6. 2D kód nyomtatási funkció A 2D kód nyomtatás a 2D kód (QR_CNTL, DATA1, DATA2, és DATA3) és a kontroll betűkészlet (ESC_FONT) kombinációját alkalmazza. Megjegyzés: Ez a művelet csak akkor érhető el, ha a Nyomtatási mód beállítása Star Line. ESC/POS módban, ez a beállítás nem elérhető. Minden betűkészlet az alábbi módon funkcionál; Készülék betűkészlet neve QR_CNTL DATA1 DATA2 DATA3 ESC_FONT Funkció Részletek Emlékeztető QR parancsok beállítása 2D kód adatok beállítása Parancsok küldése QR nyomtatáshoz. \x20 - \x7f csere \x00 - \x5f \x20 - \x7f csere \x60 - \xbf \x20 - \x5f csere \xc0 - \xff Kimenet: \x20 - \x7f Kimenet \x00 - \xff lehetséges. Kimenet: \x20 - \x7f lehetséges. 21

26 A 2D kód betűkészlet megadása Adja meg a 2D kód betűkészletet az alábbi formátumban. Példa) Megadott adat: A 10 byte küldése A0 * Vonalkód adat Betűkészlet neve: ESC_FONT Vonalkód adatszám: nh Betűkészlet neve: DATA1; Space 0h Vonalkód adatszám: nl Betűkészlet neve: DATA1; * 0Ah Vonalkód adat szám küldése Határérték mostantól: nl + nh 256 = Adatszám QR kód adat, Automatikus beállítás Betűkészlet neve: QR_CNTL Megjegyzés: A 2D kód parancs beállításokkal kapcsolatos betűkészletekről, lásd: D kód parancs beállítások - betűkészletek. Az adatszám vagy a vonalkód által meghatározott betűkészletekről lásd: D kód adat beállítás - betűkészletek (DATA1,DATA2,DATA3,ESC_FONT). Továbbá, a 2D kód beállításával kapcsolatos információkat, lásd a külön útmutatóban: STAR Line mód parancsok jellemzői. 22

27 D kód parancs beállítások - betűkészletek Az alábbi táblázat a QR_CNTL eszközök betűkészlet funkcióit sorolja fel. QR_CNTL Betűkészlet funkció Kimeneti kód 0 Felhasznált paraméter \x00 1 Felhasznált paraméter \x01 2 Felhasznált paraméter \x02 3 Felhasznált paraméter \x03 4 Felhasznált paraméter \x04 5 Felhasznált paraméter \x05 6 Felhasznált paraméter \x06 7 Felhasznált paraméter \x07 8 Felhasznált paraméter \x08 9 Felhasznált paraméter \x09 M A QR kód modelljének beállítása \x1b\x1dys0 M1 A QR kód modelljének beállítása: Model 1 \x1b\x1dys0\x01 M2 A QR kód modelljének beállítása: Model 2 \x1b\x1dys0\x02 E Korrekció szintjének beállítása \x1b\x1dys1 Hibakorrekció szint: L * El (E0) (korrekciós arány: 7%) \x1b\x1dys1\x00 (E1) (E2) (E3) * Em * Eq * Eh S1~S8 A0 B Hibakorrekció szint: M (korrekciós arány: 15%) Hibakorrekció szint: Q (korrekciós arány: 25%) Hibakorrekció szint: H (korrekciós arány: 30%) Modul méret beállítása (mértékegység: pont) QR kód adat beállítás (automatikus adatelemzés) QR kód adat beállítás (manuális adatelemzés) \x1b\x1dys1\x01 \x1b\x1dys1\x02 \x1b\x1dys1\x03 \x1b\x1dys2 (\x01~08) \x1b\x1dyd1\x00 \x1b\x1dyd2 P QR kód adatok nyomtatása \x1b\x1dyp *) A hibakorrekció szint megadható a korrekciós arány zárójelek () között történő beírásával is.. 23

28 D kód adat beállítás - betűkészletek (DATA1,DATA2,DATA3,ESC_FONT) Az alábbi táblázat a Data1, Data2, Data3 eszköz betűkészleteket, és az ESC_Font funkcióit sorolja fel. Bemeneti adat Kimeneti adat Alkalmazásokban (Word, VB, stb.), a felhasználó által meghatározott Kimeneti kód a nyomtató számára karakterek Karakter Kód ESC_FONT DATA1 DATA2 DATA3 <SP> \x20 \x20 \x00 \x60 \xc0! \x21 \x21 \x01 \x61 \xc1 \x22 \x22 \x02 \x62 \xc2 # \x23 \x23 \x03 \x63 \xc3 $ \x24 \x24 \x04 \x64 \xc4 % \x25 \x25 \x05 \x65 \xc5 & \x26 \x26 \x06 \x66 \xc6 \x27 \x27 \x07 \x67 \xc7 ( \x28 \x28 \x08 \x68 \xc8 ) \x29 \x29 \x09 \x69 \xc9 * \x2a \x2a \x0a \x6a \xca + \x2b \x2b \x0b \x6b \xcb, \x2c \x2c \x0c \x6c \xcc - \x2d \x2d \x0d \x6d \xcd. \x2e \x2e \x0e \x6e \xce / \x2f \x2f \x0f \x6f \xcf 0 \x30 \x30 \x10 \x70 \xd0 1 \x31 \x31 \x11 \x71 \xd1 2 \x32 \x32 \x12 \x72 \xd2 3 \x33 \x33 \x13 \x73 \xd3 4 \x34 \x34 \x14 \x74 \xd4 5 \x35 \x35 \x15 \x75 \xd5 6 \x36 \x36 \x16 \x76 \xd6 7 \x37 \x37 \x17 \x77 \xd7 8 \x38 \x38 \x18 \x78 \xd8 9 \x39 \x39 \x19 \x79 \xd9 : \x3a \x3a \x1a \x7a \xda ; \x3b \x3b \x1b \x7b \xdb < \x3c \x3c \x1c \x7c \xdc = \x3d \x3d \x1d \x7d \xdd > \x3e \x3e \x1e \x7e \xde? \x3f \x3f \x1f \x7f \x40 \x40 \x20 \x80 \xe0 A \x41 \x41 \x21 \x81 \xe1 B \x42 \x42 \x22 \x82 \xe2 24

29 Bemeneti adat Kimeneti adat Alkalmazásokban (Word, VB, stb.), a felhasználó által meghatározott Kimeneti kód a nyomtató számára karakterek Karakter Kód ESC_FONT DATA1 DATA2 DATA3 C \x43 \x43 \x23 \x83 \xe3 D \x44 \x44 \x24 \x84 \xe4 E \x45 \x45 \x25 \x85 \xe5 F \x46 \x46 \x26 \x86 \xe6 G \x47 \x47 \x27 \x87 \xe7 H \x48 \x48 \x28 \x88 \xe8 I \x49 \x49 \x29 \x89 \xe9 J \x4a \x4a \x2a \x8a \xea K \x4b \x4b \x2b \x8b \xeb L \x4c \x4c \x2c \x8c \xec M \x4d \x4d \x2d \x8d \xed N \x4e \x4e \x2e \x8e \xee O \x4f \x4f \x2f \x8f \xef P \x50 \x50 \x30 \x90 \xf0 Q \x51 \x51 \x31 \x91 \xf1 R \x52 \x52 \x32 \x92 \xf2 S \x53 \x53 \x33 \x93 \xf3 T \x54 \x54 \x34 \x94 \xf4 U \x55 \x55 \x35 \x95 \xf5 V \x56 \x56 \x36 \x96 \xf6 W \x57 \x57 \x37 \x97 \xf7 X \x58 \x58 \x38 \x98 \xf8 Y \x59 \x59 \x39 \x99 \xf9 Z \x5a \x5a \x3a \x9a \xfa [ \x5b \x5b \x3b \x9b \xfb \ \x5c \x5c \x3c \x9c \xfc ] \x5d \x5d \x3d \x9d \xfd ^ \x5e \x5e \x3e \x9e \xfe _ \x5f \x5f \x3f \x9f \xff ` \x60 \x60 \x40 \xa0 - a \x61 \x61 \x41 \xa1 - b \x62 \x62 \x42 \xa2 - c \x63 \x63 \x43 \xa3 - d \x64 \x64 \x44 \xa4 - e \x65 \x65 \x45 \xa5 - f \x66 \x66 \x46 \xa6 - g \x67 \x67 \x47 \xa7 - h \x68 \x68 \x48 \xa8 - i \x69 \x69 \x49 \xa9 - j \x6a \x6a \x4a \xaa - k \x6b \x6b \x4b \xab - l \x6c \x6c \x4c \xac - 25

30 Bemeneti adat Kimeneti adat Alkalmazásokban (Word, VB, stb.), a felhasználó által meghatározott Kimeneti kód a nyomtató számára karakterek Karakter Kód ESC_FONT DATA1 DATA2 DATA3 m \x6d \x6d \x4d \xad - n \x6e \x6e \x4e \xae - o \x6f \x6f \x4f \xaf - p \x70 \x70 \x50 \xb0 - q \x71 \x71 \x51 \xb1 - r \x72 \x72 \x52 \xb2 - s \x73 \x73 \x53 \xb3 - t \x74 \x74 \x54 \xb4 - u \x75 \x75 \x55 \xb5 - v \x76 \x76 \x56 \xb6 - w \x77 \x77 \x57 \xb7 - x \x78 \x78 \x58 \xb8 - y \x79 \x79 \x59 \xb9 - z \x7a \x7a \x5a \xba - { \x7b \x7b \x5b \xbb - \x7c \x7c \x5c \xbc - } \x7d \x7d \x5d \xbd - ~ \x7e \x7e \x5e \xbe -. \x7f \x7f \x5f \xbf - 26

31 D kód betűkészletek használata A QR kód legfeljebb 500 byte méretig meghatározható. (A bemeneti adatokat és a központozott jelzéseket tartalmazza 500 byte-ban.) A Visual Basic mintaprogramjai, amelyek a 2D kódot alkalmazzák, az alábbiak; QR kód nyomtatás Minta1: Private Sub Command1_Click() Printer.Font.Name = "Printer 17cpi Tall Printer.Print "QR Code Test Print for VB 6.0" Printer.Font.Name = "Printer 17cpi" Printer.Print Printer.Print "DATA:" Printer.Print " Printer.Print Printer.Print "QR code:"; Printer.Font.Name = "QR_CNTL" ' QR_CNTL font setting Printer.Print "M2"; ' Bar code model setting Printer.Print "Em"; ' Error correction level setting (correction rate: 15%) Printer.Print "S3" ' Module size setting (size: 3 dot) Printer.Print "B1"; Printer.Print "2"; ' Bar code data setting (manual data analysis) + number of blocks ' Alphanumeric characters (data type) Printer.Font.Name = "DATA1" Printer.Print Chr(&H35); Printer.Print Chr(&H20); Printer.Font.Name = "ESC_FONT" Printer.Print " ' DATA1 = 0x0000-0x005F ' Change 0x35 0x15, 0x20 0x0 ' Number of bytes: 21 (0x15) + 0 (0x0) = 21 bytes ' ESC_FONT = 0x0020-0x007F ' Bar code data (21 bytes) Printer.Font.Name = "QR_CNTL" Printer.Print "P" ' QR_CNTL font setting ' Printed characters for bar code data Printer.EndDoc End Sub Megjegyzés: Ha a QR kód adat beállítása kézi adatelemzésre van állítva, állítsa be a blokkok számát és a bevitt adatok típusát. A beállítás módjáról lásd a külön útmutatót: STAR Line mód parancsok jellemzői. 27

32 QR kód nyomtatás Minta2: Private Sub Command2_Click() Printer.Font.Name = "Printer 17cpi Tall" Printer.Print "QR Code Test Print for VB 6.0" Printer.Font.Name = "Printer 17cpi" Printer.Print Printer.Print "DATA:" Printer.Print " Printer.Print Printer.Print "QR code:"; Printer.Font.Name = "QR_CNTL" ' QR_CNTL font setting Printer.Print "M1"; ' Bar code model setting Printer.Print "Eq"; ' Error correction level setting (correction rate: 25%) Printer.Print "S7" ' Module size setting (size: 7 dot) Printer.Print "A0"; ' Bar code data setting (automatic data analysis) Printer.Font.Name = "DATA1" Printer.Print Chr(&H35); Printer.Print Chr(&H20); ' DATA1 = 0x0000-0x005F ' Change 0x35 0x15, 0x20 0x0 ' Number of bytes: 21 (0x15) + 0 (0x0) = 21 bytes Printer.Font.Name = "ESC_FONT" Printer.Print " ' ESC_FONT = 0x0020-0x007F ' Bar code data (21 bytes) Printer.Font.Name = "QR_CNTL" Printer.Print "P" ' QR_CNTL font setting ' Printed characters for bar code data Printer.EndDoc End Sub 28

33 3.7. Papírtípusok és nyomtatási színek beállítása Ez a vezérlő támogatja a kéttónusú színes nyomtatást. A nyomtatási színnek megfelelően ki kell választania a papír típusát, az alább leírt módon. 1. Kattintson a Windows Indítás menüjére, válassza ki a Beállítások menüt, és kattintson a Nyomtatók és faxok pontra. 2. A Nyomtatók és Faxok ablakban, kattintson a jobb gombbal a Star TSP100 ikonra, és válassza ki a Nyomtatási beállítások opciót

34 3. Amikor megnyílik a Nyomtatási beállítások... ablak, kattintson a Oldalbeállítás fülre. Ezután, válassza ki azt a papírtípust, amely megfelel a kiválasztott nyomtatási színnek. Papírtípus és nyomtatási szín konfigurációs ablak Válassza ki a papírtípust Határozza meg a nyomtatási színt Normál szürke skálájú nyomtatáshoz Szürke skálájú nyomtatáshoz normál hőérzékeny papírra, válassza az alábbiakat: Hordozó: Válassza a normál típusú papír. Színes: Válassza a Fekete-fehér jelölőgombot. Színes nyomtatáshoz Színes nyomtatáshoz kéttónusú hőérzékeny papírra, válassza az alábbiakat: Hordozó: Válassza a 2 színű papír. Színes: Válassza a Színes jelölőgombot. Nyomtatáshoz speciális papírra Ha sötétebb árnyalatokat kell nyomtatnia, mint a normál szürke skála, vagy speciális papírt, például magas képstabilitású papírt, kell alkalmaznia, válassza az alábbiakat: Hordozó: Válassza a magas képstabilitású papír. Színes: Válassza a Fekete-fehér jelölőgombot. 30

35 3.8. Dokumentumformázási útmutató (Windows XP) 1. Ez a vezérlő nem igényel margókat. Állítson minden dokumentummargót 0-ára. 2. Ez a vezérlő négy fajta egyedi papírt és egyénileg megadott papírméretet támogat. Papírméretet egyénileg a Server Properties form (Szerver tulajdonsági forma)-on keresztül adhat meg, ami a Windows Printer Folder (Windows nyomtató mappa) File (Fájl) menüjében érhető el. Ezzel kapcsolatban további információért forduljon a Windows segédrendszeréhez. Ne felejtse el, hogy nincs szükség margókra Amire MS Word használata esetén figyelni kell Nem használhat Device Font (Eszköz betűkészlet)-et Word97 vagy későbbi formátumú dokumentumban. Device Font (Eszköz betűkészlet) használata esetén a dokumentumot Word6.0/95-ös formátumban mentse. Eljárás: 1. Kattintson az Eszközök menüre, majd válassza a Beállítások lehetőséget. 2. Keresse meg a Kompatibilitás fület, válassza a Microsoft Word 6.0/95 lehetőséget, majd nyomja meg az OK gombot. 31

36 Korlátozás és figyelmeztetés 1. Egy sorban csak egy típusú eszköz-betűkészletet használjon. 2. Ne nyomtasson eszköz-betűkészletet és grafikát egyazon vízszintes sorban. Ez okozza a különbséget a megjelenített és a kinyomtatott dokumentum között. 3. Vonalkód eszköz-betűtípus használata esetén a karakterek csak a számítógép képernyőjén jelennek meg. A nyomtatott dokumentumban csak a vonalkód fog megjelenni. Ez a különbség a megjelenített és a kinyomtatott dokumentum között kis eltéréseket okozhat. 4. A vezérlő eszköz-betűkészlet nem használható karakternyomtatásra. 32

37 4. Beállítások Windows alatt (Star Line Mód) 4.1. Áttekintés A TSP100 konfigurációs alkalmazás a nyomtatandó számlák kinézetének és tartalmának ellenőrzését teszi lehetővé. Különböző konfigurációkat állíthat be a Star Line mód és az ESC/POS mód számára. Ez a fejezet a Star Line mód beállítási lehetőségeit magyarázza. Az ESC/POS mód beállításairól olvassa el az 5. fejezetet A konfigurációs alkalmazás indítása Kattintson a Windows Start gombjára, válassza a Beállítások lehetőséget, majd kattintson a Nyomtatók és faxok lehetőségre. Most kattintson a jobb gombbal a TSP100 nyomtatóvezérlő nevére, és válassza a Tulajdonságok lehetőséget. 33

38 A vezérlő Tulajdonságok ablaka jelenik meg. Válassza a TSP Config fület, és nyomja meg a Launch Configuration Application (Konfigurációs alkalmazás indítása) gombot. A program most a beállítani kívánt emuláció kiválasztására kéri: vagy Star Line mód (alapértelmezett) vagy ESC/POS mód. Válassza ki a megfelelő módot, majd nyomja meg az OK gombot. Ha a Star Line módot választja, a program megnyitja a következő részben leírt Konfiguráció ablakot. Ha az ESC/POS módot választja, a program megnyitja az 5. fejezetben leírt Konfiguráció ablakot. 34

39 4.3. Menüfunkciók A TSP100 Konfiguráció menü oszlopa a Fájl, Nézet, és Súgó menüket tartalmazza. Az egyes menük leírása az alábbi oldalakon található Fájl 1. Export A TSP Konfiguráció beáll1ításai elmenthetők. A beállítások egy.xml kiterjesztésű fájlban kerülnek mentésre. 2. Import A TSP Konfiguráció korábbi beállításai betölthetők. Importálja az.xml kiterjesztésű fájlt, majd kattintson az Alkalmaz gombra. Megjegyzés: 1. A Star Line mód és az ESC/POS mód beállításai külön kerülnek mentésre. A beállítások importálása során, erősítse meg a kiválasztott módot, majd importálja a beállítás fájlt. 2. A TSP Konfiguráció alábbi beállításai nem importálhatók vagy exportálhatók. OPOS JavaPOS Soros portok Beállítások a 3. Windows nyomtatóvezérlő használata fejezetben 35

40 3. HexDump mód A számítógépről a nyomtatóra küldött összes adat nyomtatásra, vagy fájlként tárolásra kerül, hexadecimális kódban. A nyomtatónak küldött adatok helyessége így ellenőrizhető, és felderíthetők a hibák okai. HexDump adatok nyomtatása A számítógépről a nyomtatóra küldött összes adat nyomtatásra kerül hexadecimális kódban. HexDump adatok kivitele fájlba A számítógépről a nyomtatóra küldött összes adat egy fájlban tárolódik, hexadecimális kódban. Megjegyzés: A beállítás alkalmazásához, kattintson a Beállít opcióra, majd kattintson az Alkalmaz opcióra a segédprogram ablakában. 36

41 Nézet 1. Lista megjelenítés / Ikon megjelenítés A TSP Konfiguráció beállítási elemei megjeleníthetők lista vagy ikonok formájában. 2. Nyelv kiválasztása A megjelenítés nyelve kiválasztható. 1. LÉPÉS: A Nézet menüben, válassza ki a Válassza ki a nyelvet opciót az elérhető nyelvek listájának megjelenítéséhez. 37

42 2. LÉPÉS: Válassza ki a nyelvet, majd kattintson a Kiválaszt gombra. 3. LÉPÉS: Kattintson a Kiválaszt gombra, majd ideiglenesen zárja be a TSP Konfiguráció -t. A TSP Konfiguráció újbóli megnyitásakor a kiválasztott nyelv jelenik meg. Megjegyzés: Ha a karakterek hibásan jelennek meg, változtassa meg a Speciális fül beállításait a Területi beállításokban a Windows Vezérlőpultjában. 38

43 Súgó A szoftver verziója ellenőrizhető a Súgó menü segítségével. 39

44 4.4. Információk Amikor a konfigurációs ablak megnyílik, az Információ oldalt jeleníti meg. Ez az oldal a nyomtatósor nevét (a Windows rendszer által használt nyomtatónevet) és a konfigurált emuláció nevét tartalmazza. A bal táblán a megfelelő címekre kattintva most megnyithatja a többi konfigurációs oldalt is. 40

45 4.5. Általános beállítások Ez az oldal az alapértelmezett szövegbeállításokat és nyomtatási beállításokat tartalmazza. A választható beállítások a következők: Megjegyzés: A normál nyomtatáshoz a nyomtatóvezérlő segítségével, a különböző szöveg és nyomtatási beállításokat nem kell elvégezni, kivéve a nyomtatási sűrűség beállítást a Alapértelmezett nyomtatási beállítások pontban. Kontrollkódok közvetlen továbbítása esetén a nyomtatóra, a 4.9 Soros port emulátor alapján minden szöveg és nyomtatási beállítás érvényes lesz. 41

46 Alapértelmezett szövegbeállítások A nulla stílusa Azt választja ki, hogy a nyomtató a nullákat áthúzott vagy nem áthúzott formában nyomtassa. A Szabvány (O) vagy az Áthúzott (Ø) lehetőséget választhatja. Nemzetközi karakterkészlet A nemzetközi karakterkészlet megváltoztatása a karaktertáblán megváltoztat bizonyos karaktereket, hogy azok a kiválasztott helynek megfeleljenek. A változások jellemzően az ékezetes karakterek és a pénznemek jelei. Kódlap A kódlap megváltoztatása további speciális karakterek elérését biztosítja, a kiválasztott nyelveknek megfelelően. Karakterkódolás A nyomtató által használt karakterkódolást választja ki. Választhat az egybájtos kódolás (minden nem-ázsiai nyelv esetében) vagy a négy elérhető kétbájtos kódolás (a megfelelő ázsiai nyelvek esetében) között. 42

47 Alapértelmezett nyomtatási beállítások Sortáv Ha a sortáv 4 mm-re (eredeti beállítás) van állítva, a nyomtató minden 3 mm-es magasságú karaktersor közé 1 mm-es sortávot illeszt. Ha a sortáv 3 mm-re van állítva, nem illeszt be sortávot, és a számlák ennek megfelelően rövidebbek lesznek. Ne felejtse el, hogy a rövidebb számlák nehezebben olvashatók. Nyomtatási sűrűség A nyomtatás sűrűségének beállítása a kontraszt intenzitásának megváltoztatását teszi lehetővé, amivel kompenzálni tudja a különböző típusú és fokozatú hőérzékeny papírok különböző szintű érzékenységét. Az ajánlott beállítás a 100%. Nyomtatási sebesség Az alkalmazástól függően lehet, hogy csökkentenie kell a nyomtatás sebességét. Ezt főleg akkor alkalmazzák, amikor növelni akarják a nyomtatás minőségét a használt papír fokozata és típusa alapján. Legtöbb esetben az ajánlott beállítás a Magas. 43

48 Nyomtatási szélesség A nyomtatási szélességet a használt papír méretének megfelelően kell beállítani. A standard alapértelmezett nyomtatási szélesség 72 mm, ami egy 80 mm-es papír mindkét oldalán 4 mm-es margót hagy. Az 51 mm-es nyomtatási szélesség akkor alkalmazandó, hogyha opcionális 58 mmes papírt használ, amelyet a TSP100 futureprnt támogat. 44

49 4.6. Nyomtatótesztek Az oldal különböző mintaszámlák nyomtatását teszi lehetővé. Ezt a tulajdonságot a TSP100 futureprnt nyomtatási képességeinek tesztelésére vagy bizonyítására használja Alapértelmezett karakterkészlet Egy, a TSP100 futureprnt alapértelmezett egybájtos karaktertábláját megmutató táblázatot nyomtat Vonalkód nyomtatása A TSP100 futureprnt összes elérhető vonalkódjának mintáját nyomtatja ki Nyomtatófej teszt Több sor fekete csíkot nyomtat, hogy a nyomtatófejet tesztelje. Ha a minta fekete csíkjaiban függőleges fehér csíkok találhatók, ez azt jelentheti, hogy a nyomtatófejet tisztítani vagy javítani kell. A szokásos karbantartásról további utasításokat a nyomtató használati útmutatójában találhat. 45

50 pénztárgép nyitása A 1. pénztárgép tesztelése pénztárgép nyitása A 2. pénztárgép tesztelése. 46

51 4.7. OPOS telepítés Az OPOS nyomtatóvezérlőt a Windows vezérlő telepítője tartalmazza. Mielőtt egy OPOS alkalmazással használná, regisztrálnia kell a nyomtatót. Ha egy pénztárgép van a nyomtatóval összekötve, a pénztárgépet is regisztrálni kell. A nyomtató és a pénztárgép regisztrációját a konfigurációs segédprogramból lehet elvégezni. 47

52 Új nyomtató hozzáadása A POSPrinter ablakban kattintson az Új hozzáadása gombra. A következő ablakban az OPOS nyomtatónak adjon meg egy logikai nevet. Kattintson az OK gombra az új nyomtató hozzáadásához Új pénztárgép hozzáadása Törlés A Cash Drawer ablakban kattintson az Új hozzáadása gombra. A következő ablakban az OPOS pénztárgépnek adjon meg egy logikai nevet. Kattintson az OK gombra az új pénztárgép hozzáadásához. A Törlés gomb egy POS nyomtató vagy pénztárgép eltávolítását teszi lehetővé. Egyszerűen válassza ki az eltávolítani kívánt eszközt, és nyomja meg a Törlés gombot. Ezzel eltávolítja azt az OPOS nyilvántartásból. Az eszköz tényleges törlése előtt egy megerősítést kérő üzenet jelenik meg. 48

53 Konfigurálás A Konfigurálás gomb egy logikai név vagy annak megfelelőjének létrehozását teszi lehetővé minden egyes eszköz számára. A példában a nyomtató logikai eszközneve FrontCounter TSP100 és ezt a nevet használja az OPOS alkalmazás is, hogy kapcsolatba lépjen a nyomtatóval Állapot ellenőrzése Az Állapot ellenőrzése gomb megnyomásával egy rendszerellenőrzés indul be, amely megvizsgálja, hogy a nyomtató csatlakoztatva van-e, és helyesen működik-e az OPOS alatt. A kezdeti ellenőrzés után egy mintaszámlát nyomtat ki a készülék, amely alapján eldönthető, hogy a nyomtató teljes kapacitással működik. 49

54 Minta-alkalmazás A minta-alkalmazás néhány bemutató nyomtatást hajt végre, de az operátor tanítását is szolgálja, bemutatva a TSP100 futureprnt képességeit egy OPOS alkalmazásban. A minta-alkalmazás elindításához a legördülő menüből először válassza ki az eszközt. A továbbiakban az alábbi lépéseket kövesse: 1. Kattintson az Open (Nyitás)-ra az OPOS eszköz megnyitásához. 2. Kattintson a Claim (Igényel) gombra, ezzel kiválasztja, hogy a minta-alkalmazást ez az eszköz végzi el. 3. Kattintson a DeviceEnabled (True) (Eszköz bekapcsolva (Igaz))-ra az eszköz nyomtatáshoz való bekapcsolásához. Kattintson a következő gombok bármelyikére vagy mindegyikére az illető minta nyomtatásához. OPOS Properties Print (OPOS tulajdonságok nyomtatása) az elérhető OPOS tulajdonságok listáját és azt nyomtatja ki, hogy azokat a TSP100 futureprnt támogatja-e vagy sem. OPOS CharacterSet Print (OPOS karakterkészlet nyomtatása) Minden elérhető OPOS karakterkészletről táblázatot nyomtat. OPOS Methods Print (OPOS módszerek nyomtatása) A támogatott OPOS módszerek listáját nyomtatja ki. OPOS ESC Sequences Print (OPOS ESC szekvenciák nyomtatása) A támogatott ESC szekvenciák listáját (példákkal) nyomtatja ki. Sample Print (Mintanyomtatás) A tipikus üzleti számlák mintáját nyomtatja ki. A minta-alkalmazásból való kilépéshez kövesse az alábbi lépéseket: 1. Kattintson a DeviceEnabled (False) (Eszköz bekapcsolva (Hamis))-ra az eszköz alkalmazásból való kikapcsolásához. 2. Kattintson a Release (Feloldás)-ra, így az eszköz más OPOS alkalmazások számára is elérhetővé válik. 3. Kattintson a Close (Bezárás) gombra, ezzel megszakítja a kapcsolatot a minta-alkalmazás és az OPOS között. Végül kattintson az Exit (Kilépés)-re a mintaalkalmazás bezárásához. 50

55 4.8. JavaPOS telepítés A JavaPOS nyomtatóvezérlőt a Windows vezérlő telepítője tartalmazza. Mielőtt egy JavaPOS alkalmazással használná, regisztrálnia kell a nyomtatót. Ha egy pénztárgép van a nyomtatóval összekötve, a pénztárgépet is regisztrálni kell. A nyomtató és a pénztárgép regisztrációját a konfigurációs segédprogramból lehet elvégezni. 51

56 Új nyomtató hozzáadása A POSPrinter mellett kattintson az Új hozzáadása gombra. A következő ablakban az JavaPOS nyomtatónak adjon meg egy logikai nevet. Kattintson az OK gombra az új nyomtató hozzáadásához Nyomtató beállítása A POSPrinter szöveg mellett kattintson a Konfigurálás lehetőségre úgy, hogy a kívánt eszközt kijelölte. Az Ellenőrzött tömbnyomtatás az eszköz nyomtatási munkáinak sikerességét vizsgálja Új pénztárgép hozzáadása A Cash Drawer mellett kattintson az Új hozzáadása gombra. A következő ablakban a JavaPOS pénztárgépnek adjon meg egy logikai nevet. Kattintson az OK gombra az új pénztárgép hozzáadásához. 52

57 Pénztárgép beállítása A Cash Drawer szöveg mellett kattintson a Konfigurálás lehetőségre úgy, hogy a kívánt eszközt kijelölte. Állapot Jelölje be a Állapot négyzetet a kettős kapcsoló ellenőrzésének bekapcsolásához, ha a pénztárgép ezt támogatja. Aktív Jelölje be az Aktív négyzetet annak kiválasztásához, hogy a kettős kapcsoló nyitott beállítását nyitott vagy zárt pénztárgépként ismerje fel a készülék. Fiókszám Válassza ki, hogy a bejelölt pénztárgépet 1. számú vagy 2. számú pénztárgépként ismerje fel a készülék. Kiváltó impulzusszélesség Válassza ki, hogy milyen hosszú legyen a pénztárgépet kinyitó jelzés. Aktiválást követő szünet Válassza ki, hogy milyen hosszú legyen a pénztárgépet kinyitó jelzések közti szünet. 53

58 4.9. Soros port emulátor A Star Port Emulator a TSP100 futureprnt nyomtatót kompatibilissá teszi az USB-támogatás nélküli örökölt szoftvermegoldásokkal. Ezt a funkcionalitást a Star Port Emulator biztosítja, amely révén az USB-port standard soros (COM) portként működik. Megjegyzés: A nyomtatóvezérlőn keresztüli nyomtatás szünetel, amikor a szolgáltatás által létrehozott soros portot használja. Amikor a Star Line mód aktív, a Port hozzáadása parancs által létrehozott port regisztrációja Star Line módú portként történik. Amikor az ESC/POS mód aktív, az Port hozzáadása parancs által létrehozott port regisztrációja ESC/POS módú portként történik. 54

59 Virtuális soros port létrehozása Kattintson a Port hozzáadása lehetőségre a portnév dialógusablak megnyitásához. Írjon be egy nevet a port számára. A kiválasztott névnek hasonlítania kell a POS-alkalmazás várható portneveihez. (pl. COM3). Miután beírta a nevet, nyomja meg az OK-t. Végül kattintson az Módosítások alkalmazása gombra az új név aktiválásához. 55

60 A portemulátor szolgáltatás beállítása Alapértelmezett módon a portemulátor szolgáltatás nincs bekapcsolva. A portemulátor használatához a szolgáltatást kézi vagy automatikus működésre kell beállítania. Az automatikus a leggyakoribb beállítás, mivel a rendszer minden indításakor bekapcsol. A kézi működésmódban a szolgáltatást előbb kézileg el kell indítani, mielőtt használná. A szolgáltatás bezárása előtt győződjön meg arról, hogy minden alkalmazást, amely a virtuális soros portot használja, bezárt. Ha ezt nem teszi, hiba léphet fel a szolgáltatás következő indításakor Működés ellenőrzése Kattintson az Állapot ellenőrzése gombra a port ellenőrzésének elindításához. Ez a funkció biztosítja a meghatározott port nyitását és működését Virtuális soros port eltávolítása Kattintson a Port törlése gombra úgy, hogy az illető portot kijelölte. Ez eltávolítja azt a rendszerből, majd a Módosítások alkalmazása gombra kattintva befejezheti a folyamatot. 56

61 4.10. Képlista A képlista bitmap (jpg, gif, bmp formátum) képek sorba rendezését teszi lehetővé a későbbi automatikus nyomtatás számára. Bármikor végtelen számú kép rendezhető sorba, és nyomtatáskor ezeket gyorsan és könnyedén előhívhatja Kép hozzáadása Kattintson az Új hozzáadása gombra, új kép után tallózhat, és azt a listához adhatja. Válassza ki a kívánt képet és nyomja meg az Megnyitás gombot a képnek a képimportálóban való megnyitásához. 57

62 A képimportálót a következőkre használhatja: A Képazonosító neve mezővel egyedi nevet adhat a képnek A csúszkával 1/8 mm-es léptékben állíthatja a kép szélességét Válassza ki a kívánt színárnyalási módszert Igazítsa a színárnyalást addig, amíg a kívánt képminőséget kapja Megjegyzés: Minden színárnyalási módszer különböző beállítási lehetőségeket nyújt. A legjobb eredmények elérése érdekében minden képnél a beállítások külön változtatása ajánlott. Miután a képen a kívánt beállításokat elvégezte, kattintson a Kép felhasználása gombra. Ezzel a képet a listához adja, és a TSP100 futureprnt Logók és kivágás program számára is elérhetővé teszi. 58

63 4.11. Logók és kivágás A Logók & kivágás lehetővé teszi, hogy a kiválasztott képeket minden számla tetejére (logók) és aljára (kuponok) rányomtassa a készülék. Azt is be lehet állítani itt, hogy helynyerés érdekében kivágjon egy számlát vagy eltávolítson logókat/kuponokat Logó eszköz Kattintson a Hozzáadás gombra a Felső képek listája szöveg mellett a képeknek a képlistából való hozzáadásához. Válasszon ki egy képet az elérhető képlistából, jelölje be a kívánt elrendezést, majd kattintson a Felhasznál gombra. Ha egy összevont képet akar kiválasztani, ismételje meg ezt a folyamatot úgy, hogy a Kép egyesítése szöveg mellett a Kiválasztás gombra kattint. 59

64 Válassza a Ciklus lehetőséget, hogy minden nyomtatott számlán a következő képet megváltoztassa. Válassza a Összes nyomtatása opciót, hogy az illető lista minden képét minden számlára rányomtassa. Mikor befejezte a felső, alsó és/vagy összevont képek kiválasztását, a konfigurációs segédprogram Logók & kivágás oldalán egyszerűen kattintson az Módosítások alkalmazása gombra a beállítások mentéséhez. Felső képek listája Azokat a képeket jelenti, amelyeket minden számla tetejére rányomtat a készülék. Alsó képek listája Azokat a képeket jelenti, amelyeket minden számla aljára rányomtat a készülék. Kép egyesítése Azt a képet jelenti, amely minden számla hátterében megjelenik Kivágás eszköz A kivágás eszköz intelligens margókezelést használ a papírveszteség elkerülése érdekében: jobban irányítja a papír adagolását nyomtatás és vágás közt. Adja meg a számla felső üres helyének hozzávetőleges értékét mm-ben. A Kivágás eszköz így ezt a helyet minden számla tetejéről eltávolítja, ezzel csökkentve az egyes számlákhoz használt papír mennyiségét, ugyanakkor növelve az egyes papírtekercsekből nyomtatható számlák számát. 60

65 4.12. Szövegfeldolgozás A Szövegfeldolgozás konfigurációs panel a megfelelő opciók bekapcsolásával lehetővé teszi, hogy a TSP100 bizonyos Szövegkulcsokat ismerjen fel, és az egyes számlákat ezek alapján módosítsa. Ez a panel lehetővé teszi annak a beállítását is, hogyan ismerje fel a TSP100 futureprnt az oldal végét annak érdekében, hogy a számlák pufferelése helyesen és módosítása teljesen megtörténjen Szövegkapcsolók Ahhoz, hogy a készülék a számlákat a tartalmuk alapján módosítsa, kapcsolóként működő szövegkulcsokat kell beilleszteni. Kattintson az Kulcs hozzáadása gombra egy új szövegkulcs beillesztéséhez. Amikor elégedett a szövegkulcs tartalmával, kattintson az OK gombra, ezzel a Szövegkulcs listához adja azt. 61

66 Az alapértelmezett karakterkód 1252 (Windows Latin 1). Ha nem tud keresést végezni, vagy a helyettesítő karakterek hibásak, változtassa meg a karakterkódot. * Lásd a Windows 1252 kódtáblázatot a 76. oldalon. A helyesen kiválasztott szövegkulccsal elérhetővé válnak a konfigurációs opciók. Ezen opciók működését az alábbiakban magyarázzuk. Csere más szövegre Az opció bekapcsolásával lehetővé válik a kiválasztott szövegkulcs egy új karakterlánccal való helyettesítése. Ez akkor hasznos, ha egy örökölt alkalmazásban régi telefonszám vagy cím található, amelyet meg kell változtatni, de amelyet nem lehet a programban megváltoztatni. Egyesítési beállítás módosítása A beállítás bekapcsolása lehetővé teszi a Logók & Kivágás szekcióban kiválasztott egyesített kép megváltoztatását, vagy az egyesítés teljes kikapcsolását az illető számla esetében. Kuponbeállítások módosítása A beállítás bekapcsolása lehetővé teszi, hogy a számla aljához egy kupont adjon, vagy az adott számla esetében teljesen kikapcsolja a kuponok nyomtatását. 62
