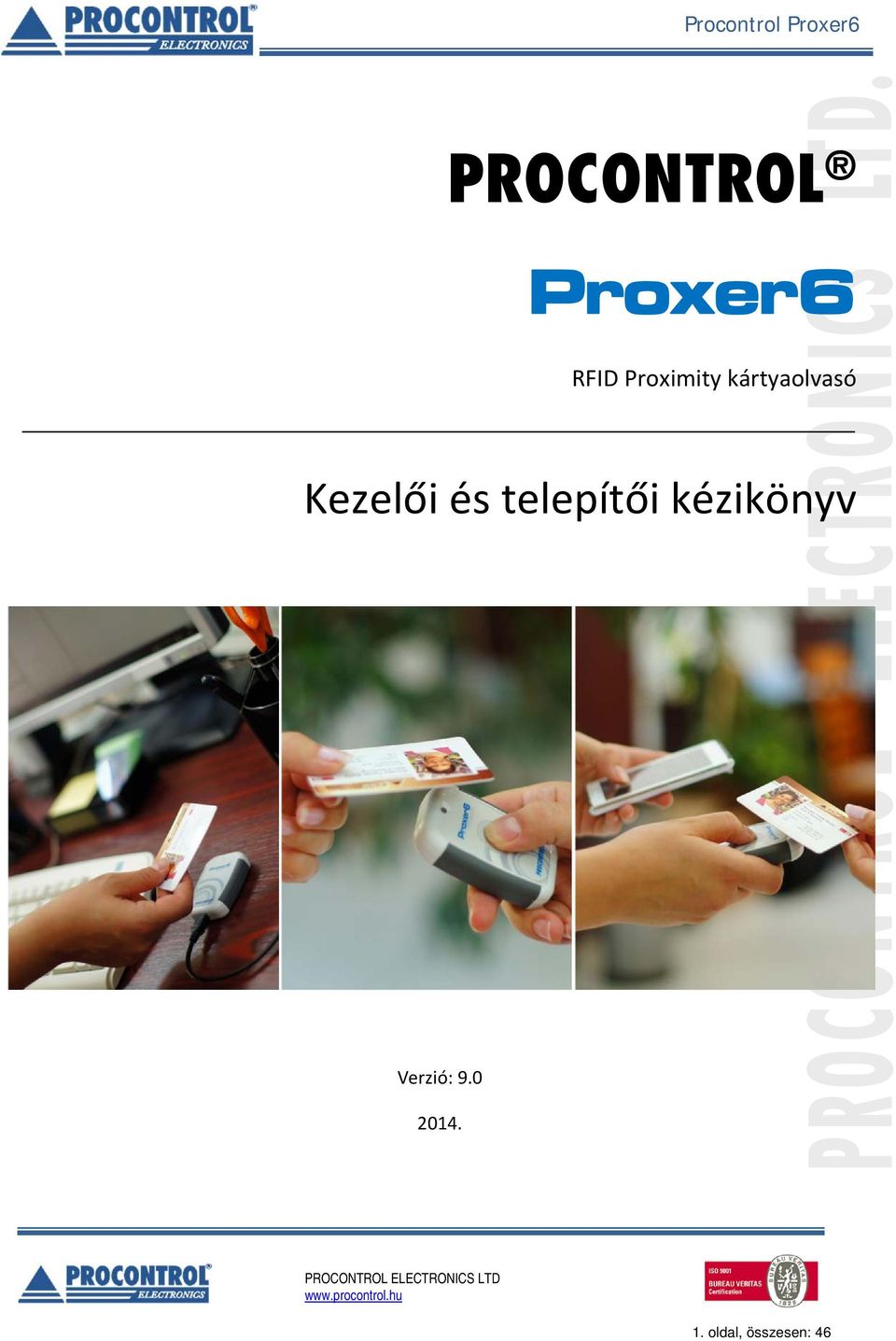

1 PROCONTROL Proxer6 RFID Proximity kártyaolvasó Kezelői és telepítői kézikönyv Verzió: oldal, összesen: 46

2 2012 Procontrol Electronics Ltd. Minden jog fenntartva. Az ProxerGate, ProxerPort, IP Thermo, IP Stecker, ProxerLock, ProxerStecker, RHS, HI CALL, HI GUARD, MEDI CALL, Pani Call, PROXER, PROXERNET a Procontrol Electronics Ltd. hivatalos terméknevei. A dokumentumban található védjegyek a bejegyzett tulajdonosok tulajdonát képezik. A Procontrol Electronics Ltd. fenntartja ezen dokumentum szerzői jogait: a dokumentumot a vásárló vállalaton kívüliek részére sokszorosítani, módosítani, publikálni akár részben, akár egészben csak a szerző előzetes írásbeli engedélyével szabad. A Procontrol Electronics Ltd. bármikor megváltoztathatja a dokumentumot és a terméket anélkül, hogy erről tájékoztatást adna ki. A Procontrol Electronics Ltd. nem vállal felelősséget a termék vagy dokumentáció pontosságáért, valamely konkrét alkalmazásra való megfelelőségéért vagy használhatóságáért. 2. oldal, összesen: 46

3 Tartalom Köszöntés... 5 Általános leírás... 6 Főbb tulajdonságok:... 6 Elérhető kivitelek:... 7 Paraméterek, testreszabhatóság... 8 Alkalmazási példák... 8 A csomag tartalma:... 8 Típusok... 9 Részletes leírás Elérhető kivitelek részletes ismertetése Az USB periféria emuláció beállítható típusai Készülék üzemmódok jeladó keresés Készülék üzemmódok kártya jelenlétfigyelés Jogosultság visszajelzés Kommunikációs protokollok, parancsok Parancsok értelmezése: Beállítható fény, és hangjelzések Jeladó adatok küldése A hordozható, standalone változat offline üzemmód beállítása Áttekintő paramétertáblázatok A Proxer6 vezetékes olvasó használata Csatlakoztatás a számítógéphez a microusb porton keresztül Általános készülékhasználat, azonos az összes kivitel esetén Kártyaolvasás optimális távolságról Paraméterek visszaállítása alapértelmezett állapotra RESET Programbetöltő üzemmódba lépés menete Virtuális soros port telepítése Windows XP operációs rendszeren A soros port számának beállítása, az eszköz ellenőrzése Windows XP operációs rendszeren oldal, összesen: 46

4 A Proxer6 hordozható olvasó használata Az android program telepítése Hibaelhárítás: A készülék használata vezeték nélküli kivitel esetén Az olvasó bekapcsolása A kártyaolvasás menete Az olvasó kikapcsolása Az olvasó akkumulátorának feltöltése Az önálló standalone hordozható változat használata Mit takar a.csv kiterjesztés Hogyan épül fel a Proxer6 standalone eszközben alkalmazott rights.csv állomány A Proxer6 standalone változat belső órájának beállítása A Proxer6Manager program Fény és hangjelzések Alapfunkciók: Programfrissítés a Proxer6 eszközben Műszaki leírás RFID proximity kompatibilitás, funkciók Technikai paraméterek Alkalmazott szabványok, megfelelőség Kompatibilis operációs rendszerek Tesztelt android eszközök listája A készülékház műszaki rajza Kapcsolat a gyártóval oldal, összesen: 46

5 Köszöntés Köszönjük, hogy a Procontrol terméke mellett döntött. A Procontrol Electronics Ltd. az 1980 as évek közepe óta foglalkozik beléptető rendszerekkel, az automatizált elektronikai mérés területével, termékeit az összegyűjtött tapasztalatok és a számos elégedett felhasználó javaslatai alapján fejlesztette és fejleszti ma is. Rendszereink Magyarország számos vállalatánál üzemelnek, kis létszámú műhelyektől országos telephelyhálózattal rendelkező nagyvállalatokig. Reméljük, hogy termékeinket és szolgáltatásainkat Önök is megelégedéssel fogják használni. 5. oldal, összesen: 46

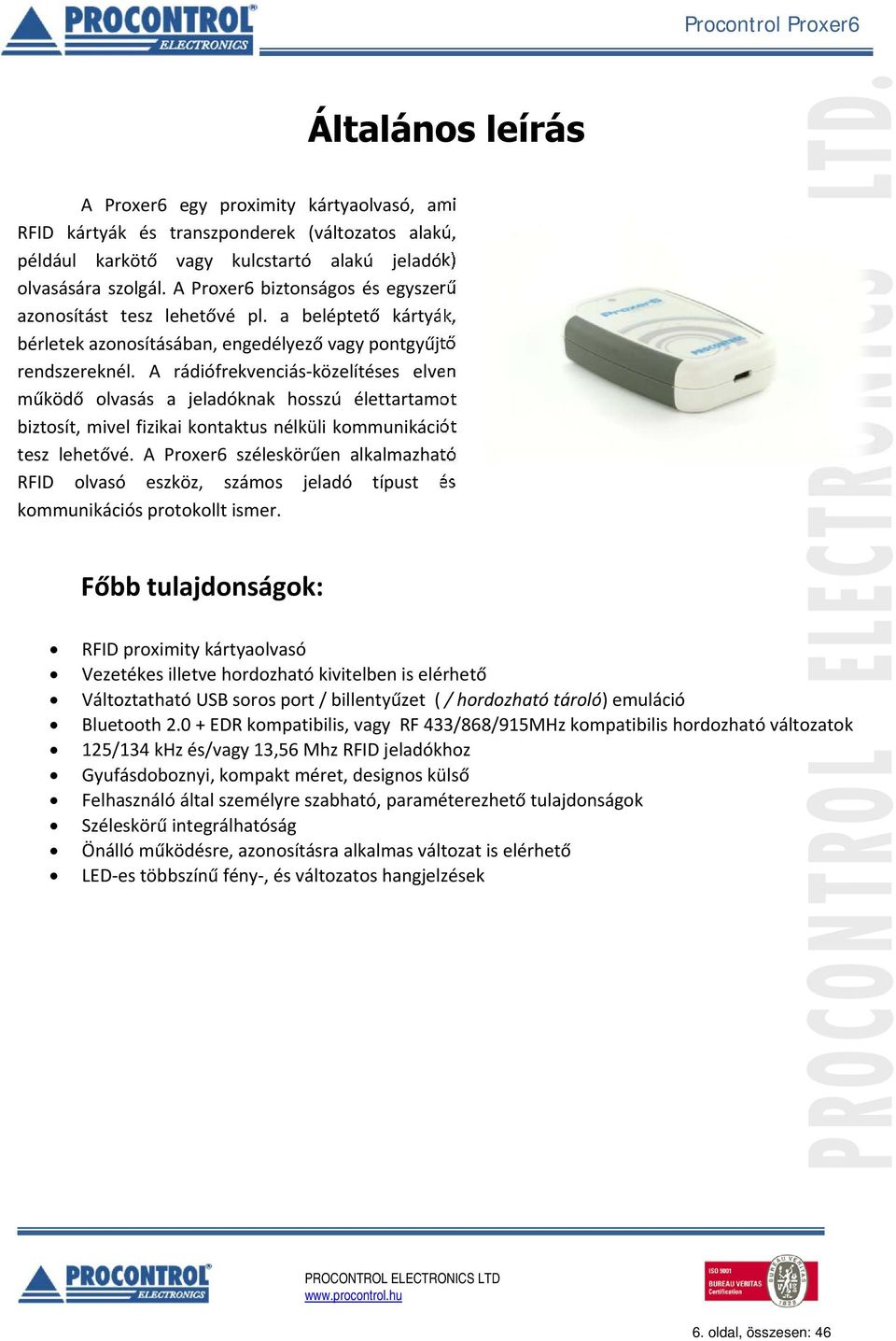

6 Általános leírás A Proxer6 egy proximity kártyaolvasó, ami RFID kártyák és transzponderek (változatos alakú, például karkötő vagy kulcstartó alakú jeladók) olvasására szolgál. A Proxer6 biztonságos és egyszerű azonosítást tesz lehetővé pl. a beléptető kártyák, bérletek azonosításában, engedélyező vagy pontgyűjtő rendszereknél. A rádiófrekvenciás közelítéses elven működő olvasás a jeladóknak hosszú élettartamot biztosít, mivel fizikai kontaktus nélküli kommunikációt tesz lehetővé. A Proxer6 széleskörűen alkalmazható RFID olvasó eszköz, számos jeladó típust és kommunikációs protokollt ismer. Főbb tulajdonságok: RFID proximity kártyaolvasó Vezetékes illetve hordozható kivitelben is elérhető Változtatható USB soros port / billentyűzet ( / hordozható tároló) emuláció Bluetooth EDR kompatibilis, vagy RF 433/868/915MHz kompatibilis hordozható változatok 125/134 khz és/vagy 13,56 Mhz RFID jeladókhoz Gyufásdoboznyi, kompakt méret, designos külső Felhasználó által személyre szabható, paraméterezhető tulajdonságok Széleskörű integrálhatóság Önálló működésre, azonosításra alkalmas változat is elérhető LED es többszínű fény, és változatos hangjelzések 6. oldal, összesen: 46

7 Elérhető kivitelek: A következő táblázat foglalja össze az elérhető kiviteleket és összesített tulajdonságaikat (a tulajdonságok a kiviteleken belül elérhető típusoktól függnek, lásd. a Típusok címet): Vezetékes kivitel Hordozható kivitel microusb csatlakozó tápellátás az USB porton keresztül Hordozható, mobil kivitel nyomógombbal Akkumulátoros tápellátás (töltés az USB porton keresztül Vezeték nélküli rádiós kommunikáció (Bluetooth 2.0 vagy RF 433/868/1925MHz) Vezetékes kommunikáció (USB és/vagy Serial Audio) önálló változat esetén belső tárhely microusb csatlakozó 7. oldal, összesen: 46

8 Paraméterek, testreszabhatóság A Proxer6 a széleskörű rendszerbe integrálhatóság végett számos állítható paraméterrel rendelkezik, ezek részletes leírása a dokumentum következő részeiben olvasható. Választható kártyaolvasási, és adatküldési módok Paraméterezhető kártyaadat küldés a HOST eszköz felé Választható kommunikációs protokoll Paraméterezhető jogosultság visszajelzés Változtatható fény, és hangjelzések Választható USB periféria emuláció Alkalmazási példák Programvédelmi rendszer: csak a jogosult felhasználó férhet a programokhoz / jelszó kiváltására Gépvédelmi rendszer: csak a jogosult felhasználó férhet a géphez Hálózatvédelmi rendszer: csak a jogosult felhasználó férhet a hálózathoz Szolgáltatásvédelmi rendszer: csak a jogosult felhasználó férhet a szolgáltatáshoz Személyi beléptető rendszer Munkaidő nyilvántartó rendszer Wellness fitness fürdő beléptető rendszernél bérletazonosításra és készpénz nélküli fizetés megvalósítására Egyéb eszközhasználat engedélyező, hozzáférés engedélyező rendszerek OEM rendszerek Őrjárat ellenőrző rendszer Állat, és állatállomány azonosító rendszer A csomag tartalma: Proxer6 olvasó USB A micro B kábel Dokumentációs és telepítő CD Proxer6Manager program: kártyaszámmegjelenítő, listázó, paraméterállító szoftver 8. oldal, összesen: 46

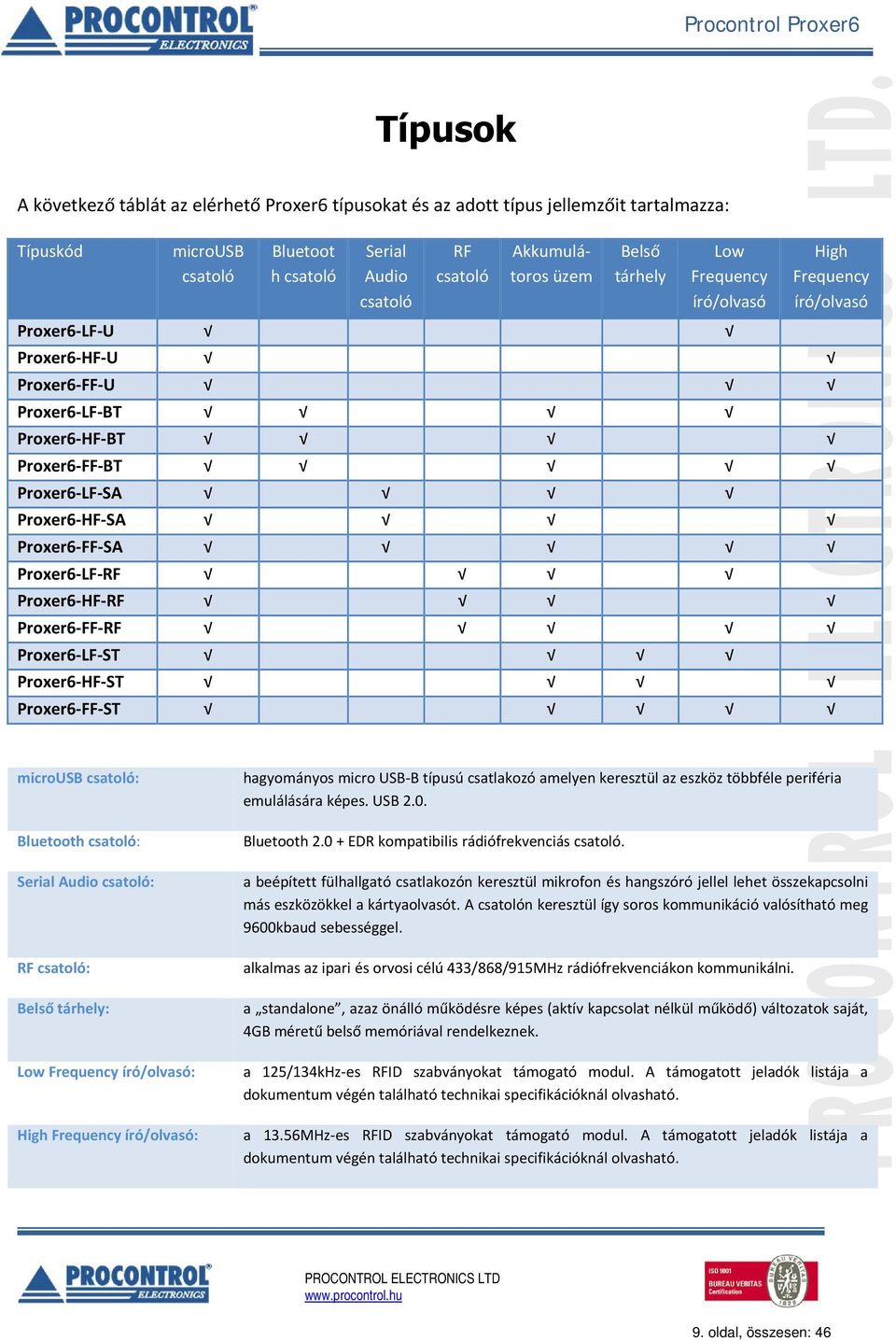

9 Típusok A következő táblát az elérhető Proxer6 típusokat és az adott típus jellemzőit tartalmazza: Típuskód microusb csatoló Bluetoot h csatoló Serial Audio csatoló RF csatoló Akkumulátoros üzem Belső tárhely Low Frequency író/olvasó Proxer6 LF U High Frequency író/olvasó Proxer6 HF U Proxer6 FF U Proxer6 LF BT Proxer6 HF BT Proxer6 FF BT Proxer6 LF SA Proxer6 HF SA Proxer6 FF SA Proxer6 LF RF Proxer6 HF RF Proxer6 FF RF Proxer6 LF ST Proxer6 HF ST Proxer6 FF ST microusb csatoló: Bluetooth csatoló: Serial Audio csatoló: RF csatoló: Belső tárhely: Low Frequency író/olvasó: High Frequency író/olvasó: hagyományos micro USB B típusú csatlakozó amelyen keresztül az eszköz többféle periféria emulálására képes. USB 2.0. Bluetooth EDR kompatibilis rádiófrekvenciás csatoló. a beépített fülhallgató csatlakozón keresztül mikrofon és hangszóró jellel lehet összekapcsolni más eszközökkel a kártyaolvasót. A csatolón keresztül így soros kommunikáció valósítható meg 9600kbaud sebességgel. alkalmas az ipari és orvosi célú 433/868/915MHz rádiófrekvenciákon kommunikálni. a standalone, azaz önálló működésre képes (aktív kapcsolat nélkül működő) változatok saját, 4GB méretű belső memóriával rendelkeznek. a 125/134kHz es RFID szabványokat támogató modul. A támogatott jeladók listája a dokumentum végén található technikai specifikációknál olvasható. a 13.56MHz es RFID szabványokat támogató modul. A támogatott jeladók listája a dokumentum végén található technikai specifikációknál olvasható. 9. oldal, összesen: 46

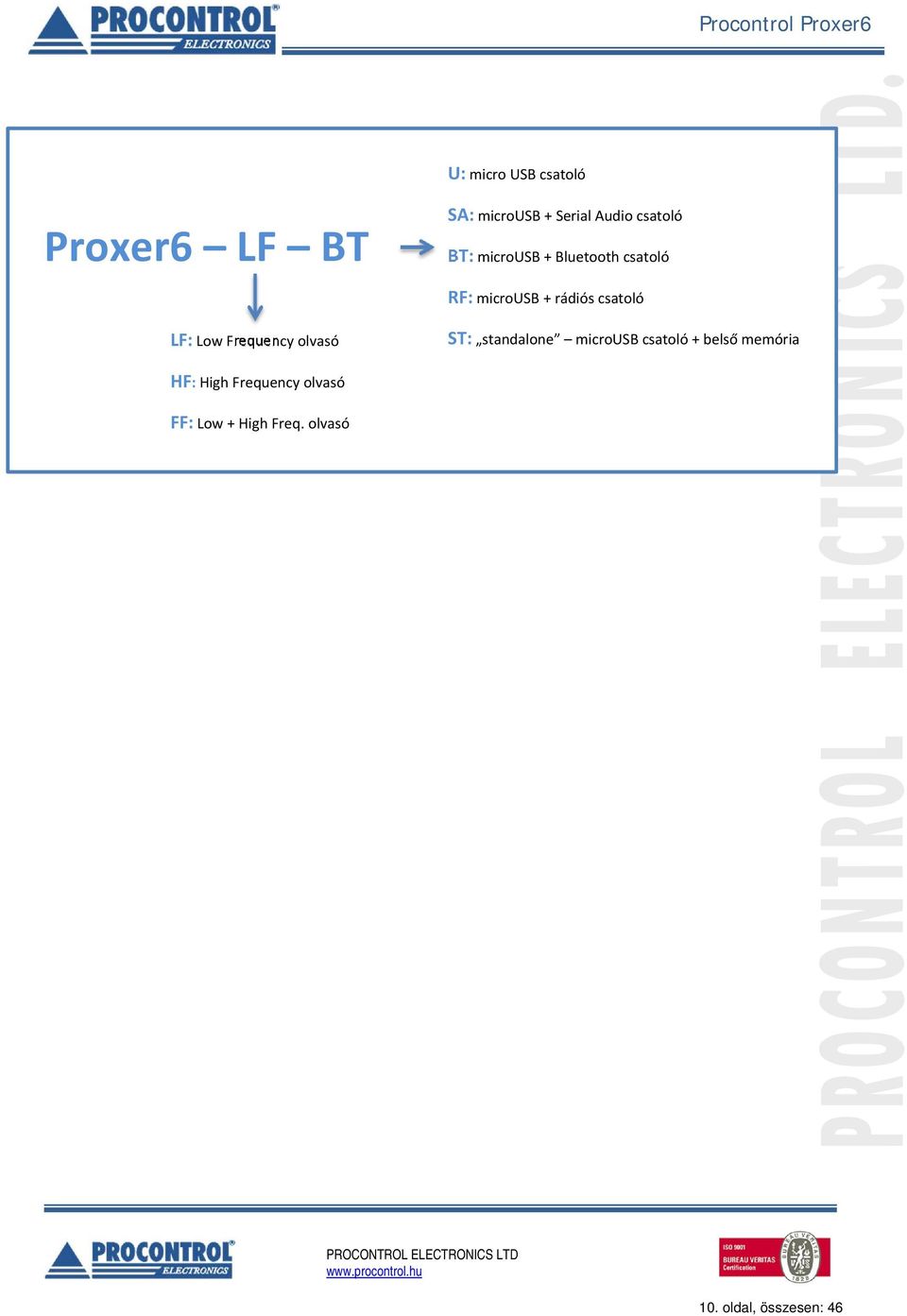

10 U: micro USB csatoló Proxer6 LF BT SA: microusb + Serial Audio csatoló BT: microusb + Bluetooth csatoló RF: microusb + rádiós csatoló LF: Low Frequency olvasó ST: standalone microusb csatoló + belső memória HF: High Frequency olvasó FF: Low + High Freq. olvasó 10. oldal, összesen: 46

11 Részletes leírás A következő rész az egyes elérhető kiviteleket és a beállítható paraméterek általános hatásait vizsgálja az eszköz működése szempontjából. A részletes leírás célja, hogy az olvasó/felhasználó átfogó képet alkothasson az eszközben rejlő lehetőségekről, annak működéséről. Ahol szükséges lehet egyéb részek áttekintése a teljesebb megértés végett, ott azt külön feltüntettük. Elérhető kivitelek részletes ismertetése A Proxer6 proximity kártyaolvasó két alapvető kivitelben készül, hordozható, illetve vezetékes változatban. FIGYELEM! A hordozható változatok mindegyike tartalmazza a vezetékes kommunikáció lehetőségét, tehát alkalmas a vezetékes változatoknak megfelelő működésre vezetékes csatlakoztatás esetén. Egyetlen kivételt ez alól a speciális standalone változatok képviselnek A vezetékes kivitel egy alap eszközt takar, amely a számítógéphez USB kapcsolaton keresztül kapcsolódik, és nem rendelkezik egyéb csatolóval. Előlapján egy állapotjelző LED található, a hátoldalon pedig egy apró furat alatt a RESET gomb érhető el (ennek részletes ismertetését lásd később). A hordozható kivitel tartalmazza az alap vezetékes kivitel minden elemét, és ebből kifolyólag képességeit is. Előlapján az állapotjelző LED alatt egy nagyméretű nyomógomb található. Az USB kapcsolaton kívül alkalmas egyéb vezetékes, vagy vezeték nélküli kapcsolatokon keresztül kommunikálni, az alkalmazott kommunikációs csatolók és protokollok típusfüggőek. Akkumulátorral felszerelt, ebből kifolyólag hordozható készülék. A minél hosszabb akkumulátor élettartam érdekében az eszköz minden perifériáját (RFID olvasó, kommunikációs csatolók, visszajelzése, stb) alapállapotban lekapcsolva tartja, az eszköz felélesztése az előlapon elhelyezkedő nyomógomb megnyomásával lehetséges. Ugyanez a nyomógomb lehetőséget ad RFID jeladó olvasás kezdeményezésére is. A vezeték nélküli kommunikáció lehetővé teszi, hogy az eszközök ne csupán számítógéppel, hanem megfelelő vezeték nélküli kapcsolattal felszerelt eszközökkel is kommunikáljon. A CD lemezen mellékelt Android programmal alkalmas Android operációs rendszert futtató hordozható eszközökkel kommunikálni. A hordozható kivitelen belül elérhető egy ún. standalone típus is, amely alkalmas önálló, kapcsolat nélküli működésre, azonosítási, jogosultságjelzési, és azonosító rögzítési feladatokra. Vezetékes változat Hordozható változat Hordozható, standalone változat Fizikai felépítés Háromszínű állapotjelző LED Háromszínű állapotjelző LED Háromszínű állapotjelző LED 11. oldal, összesen: 46

12 Kommunikáció s perifériák Állítható paraméterek (üzemmódok) Beállítható USB emuláció típusok Hangjelzést adó zümmer micro USB csatlakozó RESET gomb a hátoldalon tápellátás az USB kapcsolaton keresztül micro USB Jeladó keresés módja Jelenlétfigyelés Jogosultság visszajelzés Kommunikációs protokoll LED visszajelzés módja USB emuláció típusa Kártyaadatok küldése Virtuális soros port Virtuális billentyűzet Hangjelzést adó zümmer micro USB csatlakozó RESET gomb a hátoldalon nagyméretű nyomógomb az előlapon tápellátás akkumulátorról, töltés USB kapcsolaton keresztül. micro USB Serial Audio* Bluetooth EDR* RF 433/868/915MHz* Jeladó keresés módja Jelenlétfigyelés** Jogosultság visszajelzés Kommunikációs protokoll LED visszajelzés módja USB emuláció típusa Kártyaadatok küldése Virtuális soros port Virtuális billentyűzet Hangjelzést adó zümmer micro USB csatlakozó RESET gomb a hátoldalon nagyméretű nyomógomb az előlapon tápellátás akkumulátorról, töltés USB kapcsolaton keresztül. micro USB Belső tárhely Jogosultság visszajelzés LED visszajelzés módja Kártyaadatok küldése*** Virtuális tárolóhely külső * egyszerre nem elérhető, alternatív lehetőségek. Az elérhető típusokért lásd a Típusok alcímet. ** csak akkor értelmezett beállítás, ha az eszköz számítógépre van csatlakoztatva, mintegy vezetékes módban működik. *** ebben az esetben nem kifejezetten küldésről, inkább mentésről beszélhetünk. Az USB periféria emuláció beállítható típusai A Proxer6 RFID olvasók számítógéphez USB porton keresztül csatlakoztatva többféle perifériát is képesek emulálni, ezzel széleskörű integrálhatóságot lehetővé téve. Az emuláció típusa a felhasználó által állítható paraméter. Az emulált perifériák a következők: 12. oldal, összesen: 46

13 Az USB által emulált periféria Virtuális soros port Virtuális billentyűzet* Virtuális külső tároló** A periféria rövid leírása A számítógép a megfelelő (és az eszközhöz az alapcsomagban mellékelt)driverek telepítését követően az eszközt soros portként ismeri fel, azaz minden kommunikáció az eszközzel kivitelezhető egy egyszerű terminál programon keresztül. A soros kommunikáció paraméterei: kbaud, 8bit, 1 stop bit. A számítógép az eszközt billentyűzetként ismeri fel, az eszköztől érkező adatokat mint billentyűzeten leütött karaktereket érzékeli. A számítógép az eszközt külső hordozható tárolóként (Pen Drive) ismeri fel, az eszközre fájlokat tölthetünk fel és tölthetünk le róla. * ebben az üzemmódban a kommunikáció csak egyirányú lehet, azaz az eszköz küldhet adatokat a PC felé, fordított kommunikációra (így parancsok kiadására sem, lásd később) nincs lehetőség. Kétirányú kommunikáció visszaállításának részletes leírását lásd később. ** ez az üzemmód kizárólag az önálló ( standalone, ST) változatoknál elérhető. Ezeknél a változatoknál ez át nem állítható, tehát a virtuális soros port és a virtuális billentyűzet opciók nem elérhetőek. Készülék üzemmódok jeladó keresés A Proxer6 proximity RFID olvasó alapvetően kétféle üzemmódban működhet, az üzemmód típusa beállítható paraméter. Az automata üzemmódban az eszköz kezdeményezi a jeladó keresését, a parancsra üzemmódban pedig a HOST eszköztől érkező parancs a kezdeményező. Az üzemmód beállítása hatással van az olvasás sebességére, valamint az eszköz által gerjesztett rádiófrekvenciás mezőre (és az esetleg ebből fakadó zavarokra). Az eszköz kivitelétől függően automata üzemmódban az olvasás kezdeményezője vagy maga az eszköz, vagy a felhasználó. Az egyes üzemmódokat és hatásukat az alábbi táblázat foglalja össze: Jeladó keresés kezdeményezése Automataolvasás Vezetékes kivitel Az eszköz állandó gerjesztő mezőt hoz létre, 333ms onként keres új jeladót, az olvasási mezejébe került jeladók azonosítóját automatikusan továbbítja a HOST felé. Hordozható kivitel Az eszköz gombnyomásra időszakos (2sec) gerjesztő mezőt hoz létre, hasonlóan a vezetékes kivitel Parancsra olvas esetéhez. 13. oldal, összesen: 46

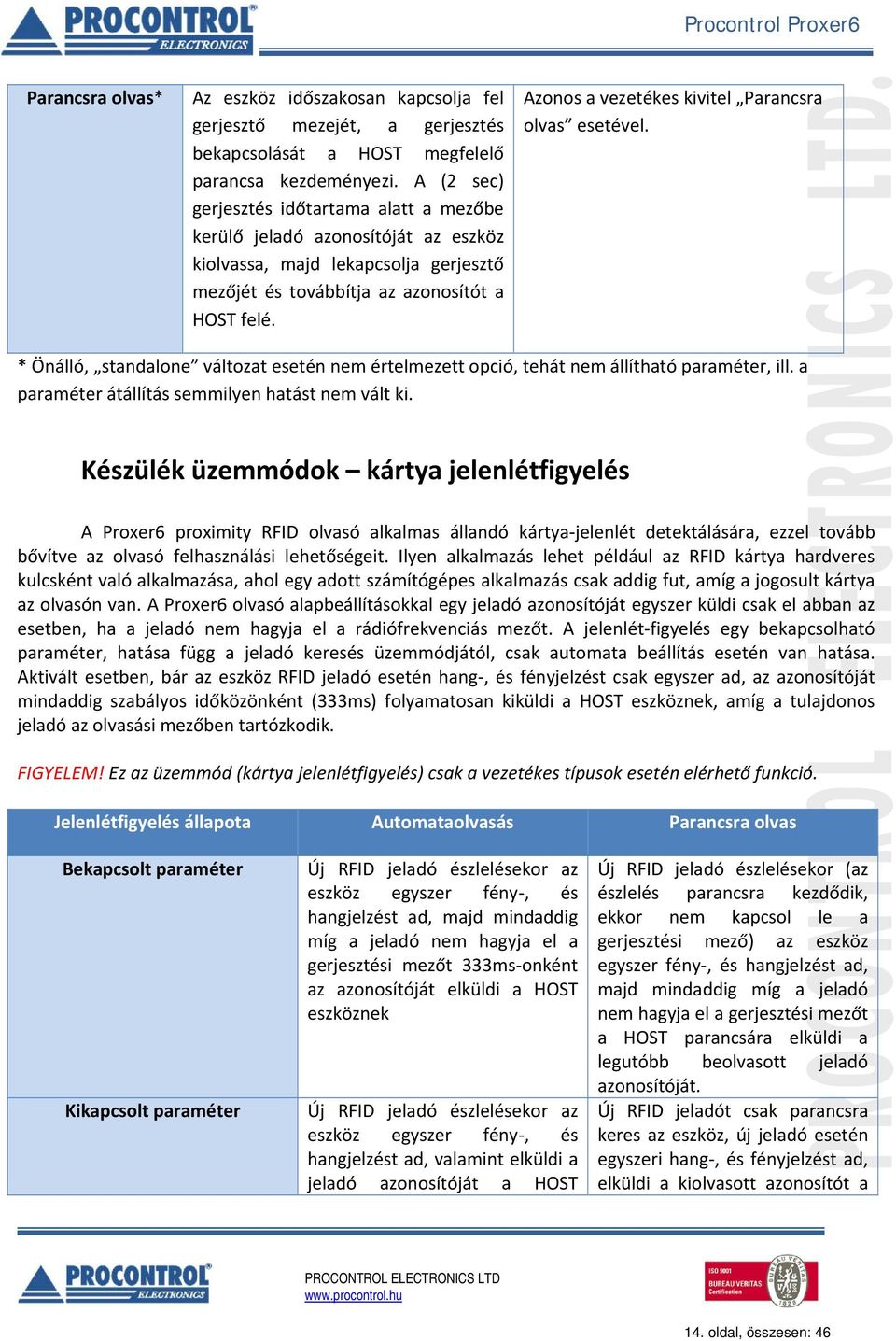

14 Parancsra olvas* Az eszköz időszakosan kapcsolja fel gerjesztő mezejét, a gerjesztés bekapcsolását a HOST megfelelő parancsa kezdeményezi. A (2 sec) gerjesztés időtartama alatt a mezőbe kerülő jeladó azonosítóját az eszköz kiolvassa, majd lekapcsolja gerjesztő mezőjét és továbbítja az azonosítót a HOST felé. Azonos a vezetékes kivitel Parancsra olvas esetével. * Önálló, standalone változat esetén nem értelmezett opció, tehát nem állítható paraméter, ill. a paraméter átállítás semmilyen hatást nem vált ki. Készülék üzemmódok kártya jelenlétfigyelés A Proxer6 proximity RFID olvasó alkalmas állandó kártya jelenlét detektálására, ezzel tovább bővítve az olvasó felhasználási lehetőségeit. Ilyen alkalmazás lehet például az RFID kártya hardveres kulcsként való alkalmazása, ahol egy adott számítógépes alkalmazás csak addig fut, amíg a jogosult kártya az olvasón van. A Proxer6 olvasó alapbeállításokkal egy jeladó azonosítóját egyszer küldi csak el abban az esetben, ha a jeladó nem hagyja el a rádiófrekvenciás mezőt. A jelenlét figyelés egy bekapcsolható paraméter, hatása függ a jeladó keresés üzemmódjától, csak automata beállítás esetén van hatása. Aktivált esetben, bár az eszköz RFID jeladó esetén hang, és fényjelzést csak egyszer ad, az azonosítóját mindaddig szabályos időközönként (333ms) folyamatosan kiküldi a HOST eszköznek, amíg a tulajdonos jeladó az olvasási mezőben tartózkodik. FIGYELEM! Ez az üzemmód (kártya jelenlétfigyelés) csak a vezetékes típusok esetén elérhető funkció. Jelenlétfigyelés állapota Automataolvasás Parancsra olvas Bekapcsolt paraméter Kikapcsolt paraméter Új RFID jeladó észlelésekor az eszköz egyszer fény, és hangjelzést ad, majd mindaddig míg a jeladó nem hagyja el a gerjesztési mezőt 333ms onként az azonosítóját elküldi a HOST eszköznek Új RFID jeladó észlelésekor az eszköz egyszer fény, és hangjelzést ad, valamint elküldi a jeladó azonosítóját a HOST Új RFID jeladó észlelésekor (az észlelés parancsra kezdődik, ekkor nem kapcsol le a gerjesztési mező) az eszköz egyszer fény, és hangjelzést ad, majd mindaddig míg a jeladó nem hagyja el a gerjesztési mezőt a HOST parancsára elküldi a legutóbb beolvasott jeladó azonosítóját. Új RFID jeladót csak parancsra keres az eszköz, új jeladó esetén egyszeri hang, és fényjelzést ad, elküldi a kiolvasott azonosítót a 14. oldal, összesen: 46

15 eszköznek, majd mindaddig míg a jeladó a gerjesztett mezőben tartózkodik nem ismétli ezt meg. HOSTnak, majd kikapcsolja gerjesztő mezőjét. Jogosultság visszajelzés A Proxer6 eszköz alkalmas jogosultság vizsgáló rendszerekbe történő integrálásra, maga is alkalmas a HOST eszköz utasításai alapján a felhasználót tudatni a beolvasott jeladó jogosult vagy jogosulatlan voltáról. A jogosultság visszajelzés bekapcsolható paraméter, aktiválásának hatására az eszköz hang, és fényjelzési módosulnak. A funkció mind hordozható, mind vezetékes kivitelek esetén elérhető. FIGYELEM! A funkció aktiválása automatikusan a Proxer6 típusú fényjelzéseket aktiválja. Ameddig a funkció aktivált állapotban van, a fényjelzések át nem állíthatóak. Jogosultság visszajelzés Bekapcsolva Kikapcsolva Hatása a jelzésekre Az eszköz új kártya esetén egyszeri rövid villanással és csippanással jelzi, hogy észlelte és kiküldte az azonosítóját a HOST nak. Ezt követően a HOST válaszparancsának megfelelően (lásd később:parancsok)ad fény és hangjelzést, jelezve a jeladó eldöntött jogosultságát. Kizárólag Proxer6 típusú fényjelzések vannak érvényben. Az eszköz nem vizsgál jogosultságot, minden új jeladó esetén Jogosult hangjelzést ad, fényjelzése a beállítottnak megfelelő. Kommunikációs protokollok, parancsok A Proxer6 eszköz két féle kommunikációs protokollt ismer, az általánosan elterjedt és alkalmazott ASCII protokollt, ill. a Procontrol Elektronikai Kft saját fejlesztésű PCSW protokollját. Az ASCII egy egyszerű karakterkódolási szabvány, amely a latin ABC n alapul. Gyakorlatilag egy egyszerű szöveges kimenetet szolgáltat, azaz a pl. a kártya azonosítóját az eszköz egy egyszerű számokból álló karaktersorként küldi. A PCS (Procontrol Communication Standard) a Procontrol Elektronika Kft. saját szabványa. Bonyolultabb, de biztonságosabb, csomagküldésen alapuló módszer, részletes leírása megrendeléskor a gyártótól elkérhető. FIGYELEM! A parancsok csak akkor kerülnek végrehajtásra, ha a megfelelő üzemmódok és funkciók aktiváltak (jogosultság visszajelzés, kártya jelenlétfigyelés, jeladó keresés)! A kommunikációs protokoll típusa beállítható paraméter. A beállításnak megfelelően változik a parancsok felépítése, ezt az alábbi táblázat foglalja össze. 15. oldal, összesen: 46

16 Beállított paraméterek Jogosultság visszajelzés kikapcsolva Automatikus kártyaolvasás Manuális kártyaolvasás Jogosultság visszajelzés bekapcsolva HOST parancsa ASCII Olvasó válasza HOST parancsa PCS Olvasó válasza xxxxxxxxxx(+enter) ECRRP :TRNUM?;(+Enter) :RIGHTOK;(+Enter) :RIGHTNO;(+Enter) :TRNxxxxxxxxxx;(+Enter)* :NO_TR;(+Enter) Lásd: a Fény, és hangjelzések részt. CCRRE EAUAC EAURE ECRRP Lásd: a Fény és hangjelzés ek részt. Parancsok értelmezése: ASCII protokoll esetén xxxxxxxxxx(+enter) :TRNUM?;(+Enter) :TRNxxxxxxxxxx;(+Enter) :NO_TR;(+Enter) A kártyaszám 10 számjegy pontossággal, szükség esetén kiegészítve 0 ákkal, nyitó és záró karakterekkel. Példa: (+Enter) Olvasás indítása, kártyaszám kérése. A kártyaszám 10 számjegy pontossággal, szükség esetén kiegészítve 0 ákkal, nyitó és záró karakterekkel.* Nincsen jeladó az olvasó hatósugarában 2 másodperc elteltével. :RIGHTOK;(+Enter) A kártya jogosult. :RIGHTNO;(+Enter) A kártya jogosulatlan. PCS protokoll esetén ECRRPdxxxxxxxxxxd EAUAC EAURE CCRRE A kártyaszám 10 számjegy pontossággal, nyitó és záró karakterekkel.* Event Authentication Accepted, azaz a kártya jogosult. Event Authentication Refused, azaz a kártya jogosulatlan. Command Card Read Request, azaz kártya olvasás indítása. * a válasz módosul a Jeladó adatok küldése paramétertől függően. A feltüntetett válasz a paraméter kikapcsolt állapotában igaz. Bővebb információért lásd a Jeladó adatok küldése c. részt. 16. oldal, összesen: 46

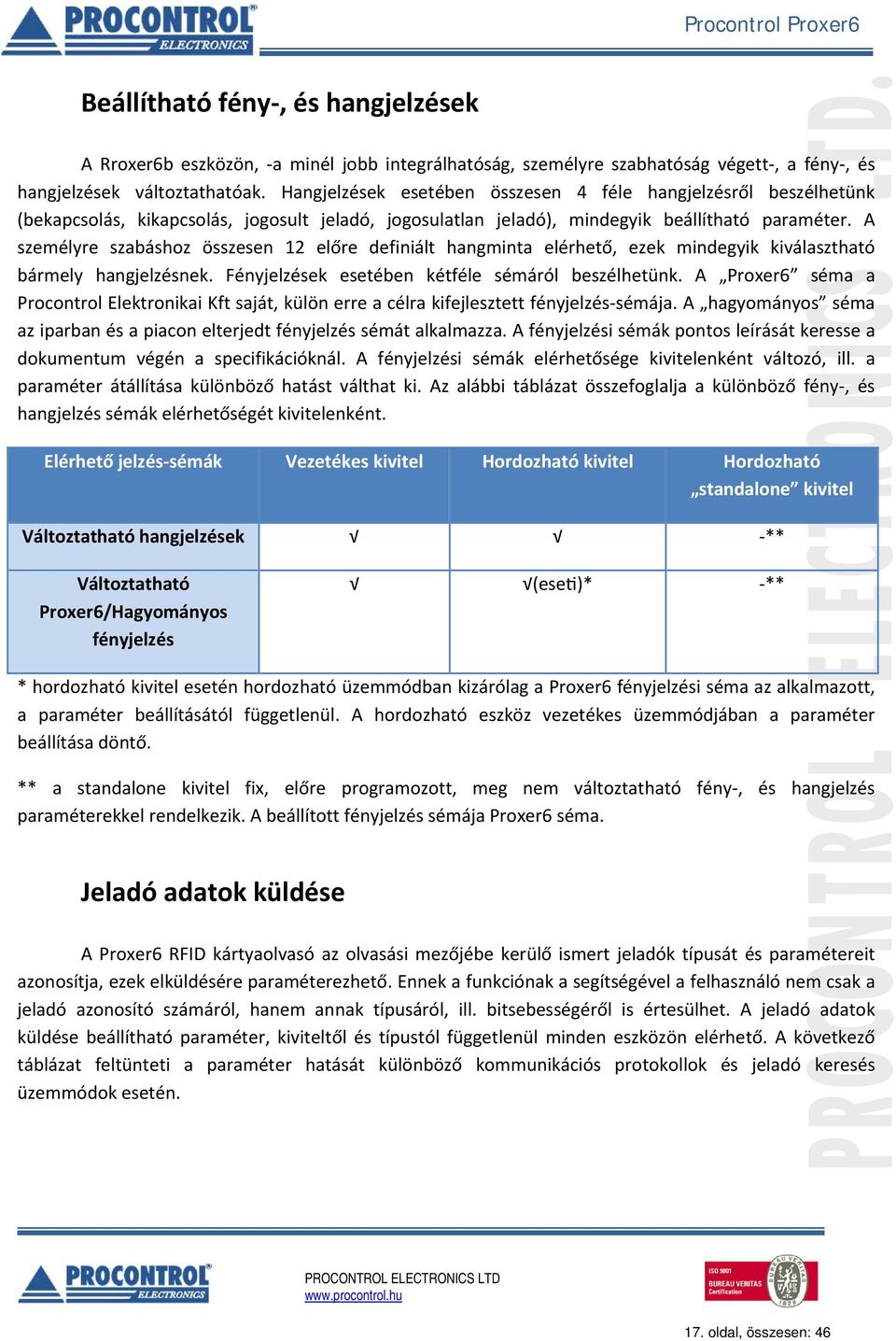

17 Beállítható fény, és hangjelzések A Rroxer6b eszközön, a minél jobb integrálhatóság, személyre szabhatóság végett, a fény, és hangjelzések változtathatóak. Hangjelzések esetében összesen 4 féle hangjelzésről beszélhetünk (bekapcsolás, kikapcsolás, jogosult jeladó, jogosulatlan jeladó), mindegyik beállítható paraméter. A személyre szabáshoz összesen 12 előre definiált hangminta elérhető, ezek mindegyik kiválasztható bármely hangjelzésnek. Fényjelzések esetében kétféle sémáról beszélhetünk. A Proxer6 séma a Procontrol Elektronikai Kft saját, külön erre a célra kifejlesztett fényjelzés sémája. A hagyományos séma az iparban és a piacon elterjedt fényjelzés sémát alkalmazza. A fényjelzési sémák pontos leírását keresse a dokumentum végén a specifikációknál. A fényjelzési sémák elérhetősége kivitelenként változó, ill. a paraméter átállítása különböző hatást válthat ki. Az alábbi táblázat összefoglalja a különböző fény, és hangjelzés sémák elérhetőségét kivitelenként. Elérhető jelzés sémák Vezetékes kivitel Hordozható kivitel Hordozható standalone kivitel Változtatható hangjelzések ** Változtatható Proxer6/Hagyományos fényjelzés (ese)* ** * hordozható kivitel esetén hordozható üzemmódban kizárólag a Proxer6 fényjelzési séma az alkalmazott, a paraméter beállításától függetlenül. A hordozható eszköz vezetékes üzemmódjában a paraméter beállítása döntő. ** a standalone kivitel fix, előre programozott, meg nem változtatható fény, és hangjelzés paraméterekkel rendelkezik. A beállított fényjelzés sémája Proxer6 séma. Jeladó adatok küldése A Proxer6 RFID kártyaolvasó az olvasási mezőjébe kerülő ismert jeladók típusát és paramétereit azonosítja, ezek elküldésére paraméterezhető. Ennek a funkciónak a segítségével a felhasználó nem csak a jeladó azonosító számáról, hanem annak típusáról, ill. bitsebességéről is értesülhet. A jeladó adatok küldése beállítható paraméter, kiviteltől és típustól függetlenül minden eszközön elérhető. A következő táblázat feltünteti a paraméter hatását különböző kommunikációs protokollok és jeladó keresés üzemmódok esetén. 17. oldal, összesen: 46

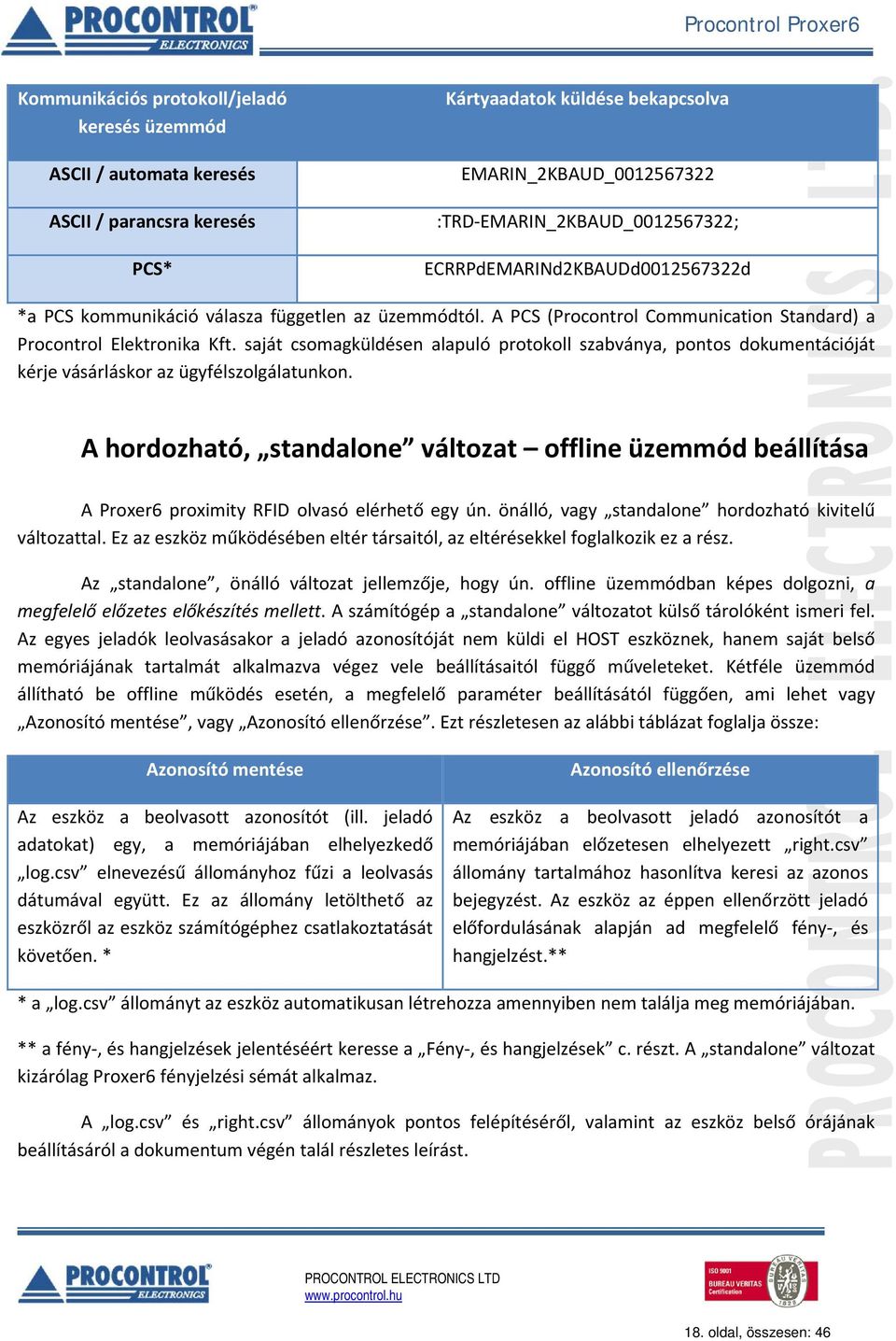

18 Kommunikációs protokoll/jeladó keresés üzemmód ASCII / automata keresés ASCII / parancsra keresés PCS* Kártyaadatok küldése bekapcsolva EMARIN_2KBAUD_ :TRD EMARIN_2KBAUD_ ; ECRRPdEMARINd2KBAUDd d *a PCS kommunikáció válasza független az üzemmódtól. A PCS (Procontrol Communication Standard) a Procontrol Elektronika Kft. saját csomagküldésen alapuló protokoll szabványa, pontos dokumentációját kérje vásárláskor az ügyfélszolgálatunkon. A hordozható, standalone változat offline üzemmód beállítása A Proxer6 proximity RFID olvasó elérhető egy ún. önálló, vagy standalone hordozható kivitelű változattal. Ez az eszköz működésében eltér társaitól, az eltérésekkel foglalkozik ez a rész. Az standalone, önálló változat jellemzője, hogy ún. offline üzemmódban képes dolgozni, a megfelelő előzetes előkészítés mellett. A számítógép a standalone változatot külső tárolóként ismeri fel. Az egyes jeladók leolvasásakor a jeladó azonosítóját nem küldi el HOST eszköznek, hanem saját belső memóriájának tartalmát alkalmazva végez vele beállításaitól függő műveleteket. Kétféle üzemmód állítható be offline működés esetén, a megfelelő paraméter beállításától függően, ami lehet vagy Azonosító mentése, vagy Azonosító ellenőrzése. Ezt részletesen az alábbi táblázat foglalja össze: Azonosító mentése Az eszköz a beolvasott azonosítót (ill. jeladó adatokat) egy, a memóriájában elhelyezkedő log.csv elnevezésű állományhoz fűzi a leolvasás dátumával együtt. Ez az állomány letölthető az eszközről az eszköz számítógéphez csatlakoztatását követően. * Azonosító ellenőrzése Az eszköz a beolvasott jeladó azonosítót a memóriájában előzetesen elhelyezett right.csv állomány tartalmához hasonlítva keresi az azonos bejegyzést. Az eszköz az éppen ellenőrzött jeladó előfordulásának alapján ad megfelelő fény, és hangjelzést.** * a log.csv állományt az eszköz automatikusan létrehozza amennyiben nem találja meg memóriájában. ** a fény, és hangjelzések jelentéséért keresse a Fény, és hangjelzések c. részt. A standalone változat kizárólag Proxer6 fényjelzési sémát alkalmaz. A log.csv és right.csv állományok pontos felépítéséről, valamint az eszköz belső órájának beállításáról a dokumentum végén talál részletes leírást. 18. oldal, összesen: 46

19 Áttekintő paramétertáblázatok Paraméter neve Beállítási lehetőségek Rövid magyarázat USB emuláció Virtuális soros port A PC a beállított típusú eszköznek ismeri fel a kártyaolvasót, ennek megfelelően kommunikál vele és értelmezi a fogadott Virtuális billentyűzet adatokat. Virtuális külső tároló Jeladó keresés Automata Az eszköz automatikusan kezdeményez jeladó keresést Jeladó jelenlétfigyelés Jogosultság visszajelzés Kommunikációs protokoll Jeladó adatok küldése Parancsra Bekapcsolva Kikapcsolva Bekapcsolva Kikapcsolva ASCII PCS Bekapcsolva Kikapcsolva Az eszköz parancsra kezdeményez jeladó keresést Az eszköz elküldje e ugyanannak a mezőben folyamatosan tartózkodó jeladónak az adatait többször is folyamatosan. Az eszköz várjon e parancsra a HOST eszköz felől. A HOST döntésének megfelelően jelezhet az eszköz felé jogosultság tekintetében, az eszköz megfelelő jelzést ad. Egyszerű szöveges üzemmódú kommunikáció a HOST tal PCS típusú, csomagalapú kommunikáció a HOST tal Az eszköz elküldheti a jeladó adatait is az azonosító számán kívül Fényjelzések Hagyományos A fényjelzések típusait határozza meg. Proxer6 séma Hangjelzések 12 féle hangjelzés Az egyes hangjelzések megváltoztathatók külön külön (4db) Offline üzemmód* Mentés Ellenőrzés Az eszköz elmenti a beolvasott azonosító számot a log.csv állományba Az eszköz eldönti a jeladó jogosultságát a memóriájában előkészített right.csv állomány tartalma alapján. * csak a standalone típusú eszközökre van hatással a paraméter átállítása. 19. oldal, összesen: 46

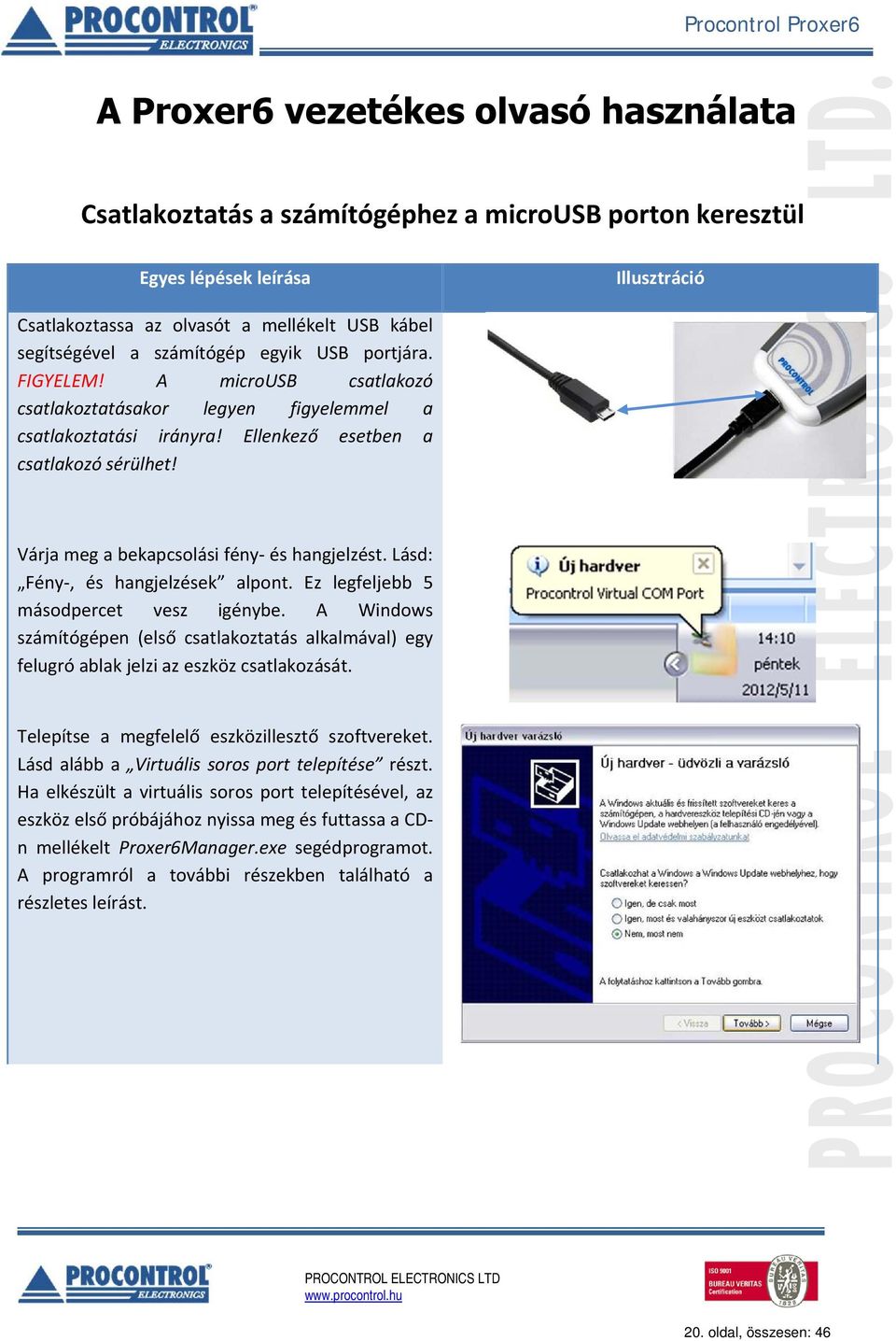

20 A Proxer6 vezetékes olvasó használata Csatlakoztatás a számítógéphez a microusb porton keresztül Egyes lépések leírása Illusztráció Csatlakoztassa az olvasót a mellékelt USB kábel segítségével a számítógép egyik USB portjára. FIGYELEM! A microusb csatlakozó csatlakoztatásakor legyen figyelemmel a csatlakoztatási irányra! Ellenkező esetben a csatlakozó sérülhet! Várja meg a bekapcsolási fény és hangjelzést. Lásd: Fény, és hangjelzések alpont. Ez legfeljebb 5 másodpercet vesz igénybe. A Windows számítógépen (első csatlakoztatás alkalmával) egy felugró ablak jelzi az eszköz csatlakozását. Telepítse a megfelelő eszközillesztő szoftvereket. Lásd alább a Virtuális soros port telepítése részt. Ha elkészült a virtuális soros port telepítésével, az eszköz első próbájához nyissa meg és futtassa a CDn mellékelt Proxer6Manager.exe segédprogramot. A programról a további részekben található a részletes leírást. 20. oldal, összesen: 46

21 Közelítse az RFID transpondert az olvasóhoz, kb. 4cm távolságra (vagy közelebb), amíg az eszköz beállításainak megfelelő jelzést nem ad (Lásd: Paraméterek beállítása és Kommunikációs protokollok részt). Az eszköz használatra kész. Általános készülékhasználat, azonos az összes kivitel esetén Kártyaolvasás optimális távolságról A Proxer6 eszköz RFID gerjesztési mezője átlagosan az eszköz fedőlapjától mért 0 5cm távolságban megfelelő energiájú, a jeladók leolvasása ebben a mezőben történik. A mezőn kívül jeladó kiolvasása nem lehetséges! Paraméterek visszaállítása alapértelmezett állapotra RESET Egyes esetekben szükség lehet az eszköz gyári állapotának visszaállítására, például ha az USB nem virtuális soros portot emulál, és szeretnénk paramétereket átállítani. A visszaállítás módja a következő: megfelelően hegyes és vékony eszközzel nyomjuk meg az eszköz hátulján található apró furaton keresztül a RESET gombot. FIGYELEM! A gomb finom nyomásra már reagál, az erőteljes és/vagy karistoló mozdulatok kerülendőek, alkalmazásuk az eszköz meghibásodását okozhatja. 21. oldal, összesen: 46

22 Programbetöltő üzemmódba lépés menete Azonos a paraméterek visszaállítása RESET funkció elérésének módjával. A programfrissítés menetéről a dokumentáció végén található részletes leírás. FIGYELEM! A gomb finom nyomásra már reagál, az erőteljes és/vagy karistoló mozdulatok kerülendőek, alkalmazásuk az eszköz meghibásodását okozhatja. Virtuális soros port telepítése Windows XP operációs rendszeren Egyes lépések leírása Illusztráció Az eszköz csatlakoztatása után felugrik az Új hardver üdvözli a varázsló ablak. Itt be kell állítani, hogy ne csatlakozzunk a Windows Update webhelyhez ( Nem, most nem opció), majd a Tovább gombra kattintunk. 22. oldal, összesen: 46

23 A következő ablakban ki kell választani a Telepítsen listából vagy adott helyről (haladóknak) opciót, majd a Tovább gombra kattintsunk. Pipáljuk be a Szerepeljen a keresésben az alábbi hely: opciót, majd a Tallózás gombra kattintva navigáljunk a telepítő lemezen a Procontrol Virtual COM Port Driver mappába. Kattintsunk a Tovább gombra. Válasszuk ki a következő ablakban a két lehetséges opcióból az operációs rendszerünknek megfelelőt. 23. oldal, összesen: 46

24 Az ezt követően felugró ablakban kattintsunk a Telepítés folytatása gombra. A telepítés végén kattintsunk a Befejezés gombra. Az eszköz készen áll a használatra, bármely terminál program felismeri általános soros portként. A soros port számának beállítása, az eszköz ellenőrzése Windows XP operációs rendszeren Egyes felhasználói programok egy adott kommunikációs portnál nagyobb sorszámú portot nem tudnak kezelni, ezért előfordulhat, hogy a Proxer6 olvasó csatlakoztatása, telepítése után az alkalmazott program továbbra sem ismeri fel az olvasót (a mellékelt Proxer6 Manager program automatikusan keresi meg a csatlakoztatott eszközt, ez az eset nem fordulhat elő). Ekkor szükség lehet a kommunikációs port direkt módosítására. Az alábbi útmutató ebben nyújt segítséget: 24. oldal, összesen: 46

25 Egyes lépések leírása Illusztráció Indítsa el a vezérlőpultot (Start menü Vezérlőpult). Kattintson a Rendszer ikonra. A felugró ablakban válassza ki a Hardver fület, majd kattintson az Eszközkezelő feliratú gombra. 25. oldal, összesen: 46

26 A következő ablakban az Ön személyi számítógépének a hardver elemeit láthatja, ill. a csatlakozó hardvereszközöket. Keresse meg a Portok (COM és LPT) lenyíló menüt, majd a kis + gombra kattintva megtekintheti az Ön számítógépéhez soros ill. párhuzamos porton keresztül csatlakozó eszközöket. Keresse meg a lenyíló listában a Procontrol Virtual Com Port eszközt, majd jobb gombbal rákattintva a lenyíló menüben válassza a Tulajdonságok opciót. 26. oldal, összesen: 46

27 A felugró ablakban válassza a Port beállítása fület, majd kattintson a Speciális feliratú gombra. A következő ablakban a COM port száma felirat mellett található legördülő menüből kiválaszthatja az Önnek megfelelő COMportot. Innentől kezdve a csatlakoztatott Proxer6 olvasót ezen a porton keresztül érheti el. 27. oldal, összesen: 46

28 A Proxer6 hordozható olvasó használata Az android program telepítése Egyes lépések leírása Illusztráció Csatlakoztassa az android hordozható eszközét a számítógéphez, majd ha szükséges, állítsa be, hogy az eszköz külső memória egységként (Mass Storage) működjön. Ebben segítséget nyújthat az eszköz gyártója által mellékelt használati útmutató. Keresse meg a Sajátgép ben a felismert meghajtót, majd másolja át rá a Proxer6 olvasóhoz mellékelt CD ről az androidos programot, a proxercheck.apk t. Húzza ki az androidos eszközéből az USB kábelt. Amennyiben az androidos eszköz nem rendelkezik fájlkezelő programmal, telepítse a Google Play marketből az Astro File Manager ingyenes programot, ez szükséges lesz a ProxerCheck program telepítéséhez. Ebben segítséget nyújthat az eszköz gyártója által mellékelt használati útmutató. Nyissa meg az Astro File managert (vagy bármely más fájlkezelő programot). Kattintson a MANAGE MY FILES ikonra. A következő ablakban navigáljon abba a mappába az SD kártyán, ahova másolta a file okat, majd görgessen, amíg megtalálja a proxercheck.apk t. 28. oldal, összesen: 46

29 Kattintson a fájlra, a felugró ablakban kattintson az Install parancsra. Az ezt követő felugró ablakokban válassza a Telepítés opciót. A program sikeres telepítését az android eszköz nyugtázni fogja, a felugró ablakon felajánlva a választást a program Megnyitás ára ill. egyszerű nyugtázásra a Kész gombbal. Válassza az utóbbi opciót. FIGYELEM! Sikeres telepítést követően ne indítsa el azonnal a programot, tehát a telepítést nyugtázó ablakban ne válassza a Megnyitás opciót! Kapcsolja be az androidos eszköz wifi, vagy 3G kapcsolatát, hogy a ProxerCheck program kommunikálni tudjon a megfelelő szerverekkel. Indítsa el a ProxerCheck programot. Amennyiben a Bluetooth nem aktív, a program megkérdezi, hogy aktiválja e. Az aktiválást követően az eszköz megkísérel automatikusan csatlakozni a Proxer6 olvasóhoz. Amennyiben először használja az olvasót ezzel az androidos eszközzel, ez a kapcsolódás nem lesz sikeres. A sikerhez további beállításokra van szükség. 29. oldal, összesen: 46

30 Nyomja meg az androidos eszköz Vissza gombját, így az eszköz abbahagyja a kapcsolódási próbálkozást a Proxer6 olvasóhoz. Nyomja meg a Menü gombot, az alul felugró fülön pedig válassza a Beállítások opciót. Kapcsolja be az Olvasás gomb és a Kártyaszám látható opciókat, így az olvasás után az eszköz megjeleníti a kártyaszámot, valamint az eszközről is tud kártyaolvasást kezdeményezni. Állítsa be a Proxer6 MAC címét. Ez a számsor az eszköz hátoldalán található gyári azonosítószámot és alap paramétereket tartalmazó címkén leolvasható. Maga a beállítás a Beállítások menün belül a Haladó beállítások alcím alatt található a Proxer6 BT címe opcióra klikkelve elérhető. Billentyűzze be az eszközhöz tartozó MAC címet a képen látható formában. 30. oldal, összesen: 46

31 A fentebb leírt beállítások elvégzése után lépjen ki, majd indítsa el újra a programot. Az eszköz induláskor megkísérel csatlakozni a Proxer6 olvasóhoz. Ha be van kapcsolva a Proxer6 olvasó, az eszköz sikeresen kapcsolódik hozzá, ezt a program nyugtázza a felhasználó számára. Hibaelhárítás: Ha indítás után a program háttere piros, az azt jelenti, hogy a program nem tud a szerverhez kapcsolódni. Ellenőrizze, hogy a megfelelő hálózati kapcsolat (wifi / 3G) aktív e. 31. oldal, összesen: 46

32 A készülék használata vezeték nélküli kivitel esetén Az olvasó bekapcsolása Mivel az olvasó akkumulátorról üzemel, fontos szempont az energiatakarékosság, ezért az eszköz előlapján található nyomógombbal ki és bekapcsolhatja a készüléket. Kikapcsolt állapotában a fogyasztása minimális. Az olvasó bekapcsolásához tartsa nyomva a Push gombot, míg elhangzik a bekapcsolási szignál, és lefut a fényjelzés. A teljes bekapcsolási folyamat nem tart tovább 1 másodpercnél, ezután használható a készülék. A kártyaolvasás menete Indítsa el a segédprogramot az Androidos hordozható eszközön. (Ha először használja az eszközt, olvassa el Az android program telepítése részt.) Várjon a bluetooth kapcsolat felállását jelző fényjelzésre (lásd Fény és hangjelzések részt) a Proxer6 eszközön, ill. a megfelelő képernyőképre az android eszközön ( Kapcsolat OK ). Ekkor a rendszer üzemkész. 32. oldal, összesen: 46

33 Egy RFID jeladó adatainak a kiolvasásához tartsa a jeladót az olvasóhoz közel, majd nyomja meg vagy az olvasón a Push gombot, vagy a segédprogramban feltűnő Olvas gombot. Várjon a sikeres olvasást jelző fény és hangjelzésre (lásd Fény és hangjelzések rész) a Proxer6 eszköztől. Új olvasásához új gombnyomás szükséges. Az olvasó aktív állapotát fényjelzés kíséri, ennek megszűnése az olvasó kikapcsolását jelzi. Az olvasó kikapcsolása Tartsa nyomva a Push gombot min. 3 másodpercig. Ekkor a LED pirosan felvillan 1,5 másodpercenként, a gomb elengedését követően hang, és fényjelzés kíséretében az eszköz kikapcsol. 33. oldal, összesen: 46

34 Az olvasó akkumulátorának feltöltése Az olvasó bármely szabványos USB portra csatlakoztatva feltölthető. A töltés az olvasó kikapcsolt és bekapcsolt állapotban egyaránt működik. FIGYELEM! Az eszköz csak szabványos USB portról, ill. USB s töltőről tölthető. 5V nál nagyobb töltőfeszültség az eszköz károsodását okozza! 34. oldal, összesen: 46

35 Az önálló standalone hordozható változat használata A Proxer6 hordozható kivitelének önálló változata, ahogy a típusjelzése is jelzi, önálló működésre lett kifejlesztve. Nem igényeli külső HOST eszköz jelenlétét, önmagában lehetőséget nyújt jogellenőrzésre, jeladó információk begyűjtésére. A funkció megfelelő működéséhez az eszköz memóriájában a megfelelő állományok keletkeznek, vagy elhelyezésük szükséges, ez a készülék üzemmódjától függ (lásd offline üzemmód beállítása ). Ez a rész az azonosító ellenőrzéséhez, jogvizsgálatához offline módban, szükséges rights.csv állomány felépítésével ill. az eszköz belső órájának beállításával foglalkozik. Mit takar a.csv kiterjesztés A CSV állomány egyszerű szöveges állomány. Az adatok az állományban szöveges formában, betűk és számok sorozataként jelennek meg, tehát nem tartalmaz értelmezésre szoruló, kódolt formában adatokat. Elméletben végtelen számú adatsort tartalmazhat (gyakorlatban az eszköz memóriája korlátozza ezt a számot). Egy adatsor végét soremelés karakter zárja (Enter), az egyes adatokat a soron belül vesszők választják el. Minden adatsor azonos felépítésű (azonos számú adatot tartalmaz, ezek értelmezése azonos oszloponként) egy.csv állományon belül. Az első adatsor általában tartalmazza az egyes adatok megnevezését, közöttük szintén vessző karakterek az elválasztó karakterek. A kiterjesztést a Microsoft Excell felismeri, külön oszlopokba megnyitja. Hogyan épül fel a Proxer6 standalone eszközben alkalmazott rights.csv állomány A felhasználónak ahhoz, hogy az eszköz önálló jogvizsgálatra visszajelzésre alkalmas legyen az eszköz memóriájába kell töltenie a megfelelő formátumú rights.csv állományt, amely tartalmazza a jogosult jeladók listáját. A rights.csv állomány adatsora egyetlen adatot kell, hogy tartalmazzon, a jogosult jeladók azonosító számát 10 számjegy pontossággal (hasonlóan a Proxer6 ASCII kommunikációja esetén visszaadott azonosító felépítéshez), az azonosítókat soremelés (Enter) karakter válassza el. Az első adatsor tartalmazza a megnevezést Jogosult jeladok. A Proxer6 standalone változat belső órájának beállítása Amennyiben az eszköz offline üzemmód paramétere Mentés funkcióra van beállítva az eszköz a kiolvasott jeladó adatokat egy log.csv állományba rögzíti a kiolvasás időpontjával együtt. Pontos időpontok rögzítéséhez az eszköz belő órájának rendszeres szinkronizálása a számítógép órájával szükséges. Ezt a szinkronizációt a következő módon érheti el: bekapcsolt állapotban csatlakoztassa az eszközt a számítógéphez, majd indítsa el a Proxer6Manager programot. Kattintson az RTC frissítése gombra, majd tartsa lenyomva 2 mp ig az eszköz előlapján található nyomógombot. Ekkor az eszköz kapcsolódik a számítógéphez. Ezt követően a Proxer6Manager program jelezni fogja, ha az idő beállítása sikeresen megtörtént e. Ismételje meg a műveletet addig, míg nem sikeres az idő frissítése. 35. oldal, összesen: 46

36 A Proxer6Manager program A Proxer6 olvasóhoz mellékelt CD n található Proxer6Manager program az eszköz alapvető funkcióinak kipróbálását és az egyes paraméterek átállítását teszi lehetővé. A program indulásakor automatikusan megkeresi a kommunikációs portot, ahova a Proxer6 csatlakoztatva van. FIGYELEM! Ha az eszköz nincsen csatlakoztatva a számítógéphez, a program nem lép tovább. A program a képernyő bal oldalán megjeleníti a beolvasott kártya azonosítóját 10, ill. 5 számjegyen. Lehetőség van a beolvasott kártyaazonosítók listázására, ehhez a kijelzők alatt elhelyezkedő Listáz felirat elé kell pipát helyeznünk. Jobb oldalon a Készülék beállításai alatt lehet a készülék egyes paramétereit be, ill. átállítani. A kívánt paraméterek beállítása után a Mentés gombra kattintva érvényesíthetjük az eszközünkön az új paramétereket. Beállításaink az eszköz újraindítása után aktiválódnak, ezért nyomjuk meg az Újraindítás gombot. 36. oldal, összesen: 46

37 Fény- és hangjelzések Az eszköz alkalmas alapvető események bekövetkezését (pl. kártyaolvasás, jogosulatlan kártya elutasítása, hibás üzemmód, szervizmód stb.) jelezni egy háromszínű LED ill. egy csipogó segítségével. A hangjelzések személyre szabhatóak, lásd később a Paraméterek beállítása részt. Amennyiben egy kártya folyamatosan az olvasási távolságon belül van, újra olvasása nem vált ki újabb fény, ill. hangjelzést. Az egyes fényjelzések a következő visszajelző üzenetet közlik a Proxer6 séma szerint: Alapfunkciók: 1. Sikeres indulás: 3 rövid, gyors, zöld villanás 2. Normál üzemállapot, az olvasó készenlétben van: 1 rövid zöld villanás 10 másodpercenként 3. A kártyaolvasó aktív: halványzöld sűrű villogás 4. Sikeres kártyaolvasás: a. Jogosultság visszajelzés nélkül: 1 hosszú majd egy rövid zöld villanás b. Jogosultság visszajelzéssel i. Jogosult esetben: 1 hosszú majd egy rövid zöld villanás ii. Jogosulatlan esetben: 1 rövid majd egy hosszú piros villanás 5. Programbetöltő üzemmód (bootloader): narancssárga villanás 2 másodpercenként 6. Hibaállapot: folyamatos piros világítás 7. Bluetooth kapcsolat állapota: a. Bluetooth eszköz keresése folyamatban: kék villanás 1 másodpercenként b. Kapcsolódott állapot: kék villanás 5 másodpercenként. 37. oldal, összesen: 46

38 8. Kikapcsolás: 3 hosszú, piros villanás. Esemény Hang LED jelzés Sikeres indulás: 3 rövid, gyors, zöld villanás Normál üzemállapot, az olvasó készenlétben van: 1 rövid zöld villanás 10 másodpercenként A kártyaolvasó aktív (lehet kártyát olvasni): halvány zöld villogás Jogosultság 1 hosszú majd egy rövid visszajelzés zöld villanás nélkül A kártyaolvasás sikeres Jogosultság visszajelzéss el Jogosult esetben: 1 hosszú majd egy rövid zöld villanás Jogosulatlan esetben: 1 rövid majd egy hosszú piros villanás Programbetöltő üzemmód (bootloader): narancssárga villanás 2 másodpercenként Hibaállapot: folyamatos piros világítás Bluetooth kapcsolat állapota Bluetooth eszköz keresése folyamatban: kék villanás 1 másodpercenként Kapcsolódott állapot: kék villanás 5 másodpercenként. Kikapcsolás: 3 hosszú, piros villanás. 38. oldal, összesen: 46

39 Programfrissítés a Proxer6 eszközben Egyes lépések leírása Illusztráció Minden eszköz rendelkezik ún. bootloaderrel. Ez egy speciális üzemmód, amibe lépve az eszközbe új/frissebb program tölthető. Az üzemmódba lépés előtt indítsuk el a mellékelt FWLoader nevezetű programot. A kapcsolat típusaként válasszuk ki a soros porti kapcsolat opciót, majd állítsuk be, mely virtuális soros porton érhető el az eszközünk (csatlakoztassuk az eszközt!), a baudrate nak válasszuk a opciót, a PCS címnek állítsuk be a 255 ös címet. A Firmware frissítése fület kiválasztva töltsük be a forgalmazótól kapott telepítendő firmware (.pfw) állományt. A program ekkor kész a frimware frissítésére. 39. oldal, összesen: 46

40 Nyomja meg az eszköz hátoldalán található furat alatt elhelyezkedő RESET gombot. Ennek hatására az eszköz programbetöltő üzemmódjába lép, ahonnan az alapértelmezett eszközparaméterekkel tér vissza minden esetben (programbetöltéstől függetlenül). A kapcsolat ellenőrzéséhez az eszközzel kattintsunk a Készülékinformáció beolvasása gombra. Az Üzenetek fül alatt ekkor meg kell jelennie a következő üzenetnek: Készülékinformációk: SZABO :23 Projekt: 9 Készülék: 90 (készülékkód) Rx/Tx buflen: 0/0 Név: Proxer6 CardReader BL rev: 21 Uptime: 921 [a FW fut] A CPU típusa: 060 Feszültség: 000 Az üzenet lényeges információja pirossal ki van emelve és aláhúzva (az üzenet többi része változókat tartalmaz, a mellékelt egy mintaüzenet). Ez azt jelzi, hogy a kapcsolat létrejött az eszközzel, és az normál üzemmódban (nem bootloader üzemben) van. A bootloader üzemmódba lépéshez, és az új firmware automatikus telepítéséhez kattintsunk a Telepítés gombra, majd várjunk 5 10 másodpercet. 40. oldal, összesen: 46

41 A sikeres programbetöltést egy felugró ablak nyugtázza 41. oldal, összesen: 46

42 Műszaki leírás RFID proximity kompatibilitás, funkciók A Proxer6 az alábbi jeladó típusok olvasására és memória írására van felkészítve (a jeladó memóriaírás funkciók tervezett fejlesztést képviselnek a 2013 as évre) Gerjesztő frekvencia szerinti csoportok Ismert kártyatípusok Alacsony frekvencián (125/134kHz) gerjesztett típusok emarine (EM4100,4102,4200) ProxCard II Indala Indala Kantech ISO ISO 11784/85 HDX ISO11784/85 FDX( B) TI RFID (Tiris) Casi Rusco HITAG 1/S HITAG 2 Magas frekvencián (13.56MHz) gerjesztett típusok ISO 14443A típusú jeladók Mifare Classic (1k/4k) Mifare Ultralight Mifare DESFire Mifare Plus Mifare ProX Mifare SmartMX 42. oldal, összesen: 46

43 Technikai paraméterek Technikai paraméter neve Vezetékes kivitel Hordozható / akkumulátoros kivitel Névleges tápfeszültség 5 V 5 V töltőfeszültség Akkumulátor névleges feszültsége 3,7 V (Li Ion akku) Akkumulátor névleges kapacitása 360 mah Nyugalmi teljesítményfelvétel 160 mw 0,135 mw alvó állapotban Teljesítményfelvétel kártyaolvasás közben Bluetooth frekvencia Sound Adapter UART audio bemeneti jelszint Sound Adapter UART audio kimeneti jelszint Sound Adapter csatlakozó Becsült üzemidő normál olvasás nélküli (aktív bluetooth) Becsült üzemidő átlagosan 1 olvasás/perc normál üzemben Becsült üzemidő mélyalvó állapotban (kikapcsolt állapot) Átlagos olvasási távolság USB szabvány USB csatlakozó típusa Adatátviteli szabványok LED visszajelzés 132 mw normál üzemben 325 mw 231 mw 0 5 cm USB2.0 microusb AB Mhz 1V pp 10 mv pp 3,5 video 9 óra 8 óra ~ 1 év Virtuális soros port emuláció (VSP) windows driverrel, Sound adapter (SA) interfész, HID eszköz emuláció (billentyűzet emuláció), Mass Storage emuláció* 1db három színű (Piros, Kék, Zöld) Üzemelési hőmérséklet körülmények 0 50 C Viszonylagos üzemi páratartalom 0 95 % Üzemelési magasság m Tárolási hőmérséklet C Tárolási viszonylagos páratartalom 0 95 % Tárolási magasság Hangjelző hangereje Fizikai paraméterek Magasság Szélesség Mélység Nettó súly Szín * csak a megfelelő típusokban elérhető, lásd: Típusok cím alatt m max 85 db 17,3 mm 49,8 mm 74,9 mm 37g RAL7035, RAL oldal, összesen: 46

44 Alkalmazott szabványok, megfelelőség 1999/05/EK rendelkezés: AZ EURÓPAI PARLAMENT ÉS A TANÁCS 1999/5/EK IRÁNYELVE a rádióberendezésekről és a távközlő végberendezésekről, valamint a megfelelőségük kölcsönös elismeréséről 2004/108/EK rendelkezés: AZ EURÓPAI PARLAMENT ÉS A TANÁCS 2004/108/EK IRÁNYELVE az elektromágneses összeférhetőségre vonatkozó tagállami jogszabályok közelítéséről és a 89/336/EGK irányelv hatályon kívül helyezéséről. 2006/95/EK rendelkezés: AZ EURÓPAI PARLAMENT ÉS A TANÁCS 2006/95/EK IRÁNYELVE a meghatározott feszültséghatáron belüli használatra tervezett elektromos berendezésekre vonatkozó tagállami jogszabályok összehangolásáról. A termék CE Megfelelőségi nyilatkozattal rendelkezik. Kompatibilis operációs rendszerek A mellékelt programokkal (virtuális soros port telepítő, kommunikációs program, stb ) kompatibilis operációs rendszerek listája: Microsoft Windows 98 Microsoft Windows 2000 Microsoft Windows NT Microsoft Windows XP Microsoft Windows Vista Microsoft Windows 7 Egyéb operációs rendszerekkel való alkalmazásra (OSX, Linux) javasoljuk az USB HID eszköz emuláció (billentyűzet emuláció) használatát. Tesztelt android eszközök listája A ProxerCheck android programot és a bluetooth os kommunikációt az alábbi készülékeken próbáltuk ki: Samsung Galaxy S Plus Samsung Galaxy Mini Sony Ericsson Xperia arc 44. oldal, összesen: 46

45 A készülékház műszaki rajza A méretek mm ben és [inch] ben vannak megadva. 45. oldal, összesen: 46

46 Kapcsolat a gyártóval Amennyiben megjegyzése, kérdése vagy igénye merül fel, az alábbiak szerint veheti fel velünk a kapcsolatot: Procontrol Electronics Ltd. Internet: info@procontrol.hu Hardver gyártás/szerviz: 6725 Szeged, Cserepes sor 9/B Tel: Fax: service@procontrol.hu Kérjük, hogy programmal kapcsolatos problémáikat, igényeiket lehetőleg írásban közöljék, minél részletesebb és világosabb módon. Köszönjük. 46. oldal, összesen: 46
