1 CPD-500 Felhasználói kézikönyv 4 csatornás digitális multiplex rekorder Kérem, alaposan olvassa el az utasításokat mielott elkezdené a muveleteket! 1

2 Tartalomjegyzék TULAJDONSÁGOK...4 TELEPÍTÉSI ÚTMUTATÓ...4 ELÜLSO PANEL...5 ELÜLSO PANEL...5 HÁTSÓ PANEL...6 ÜZEMBEHELYEZÉS...6 MUKÖDTETÉS...7 FELVÉTEL...7 VISSZAJÁTSZÁS...7 RÉSZLETES MENÜ BEÁLLÍTÁS...8 FO MENÜ...8 RÖGZÍTÉS (RECORD)...8 KAMERA (CAMERA)...9 ÉRZÉKELÉS (DETECTION)...9 KIJELZÉS (DISPLAY)...10 FELHASZNÁLÓK (USER)...11 RENDSZER (SYSTEM)...11 ESEMÉNYNAPLÓ (EVENT)...12 RÉSZLETES MUKÖDTETÉS...12 MUKÖDTETÉSI OPCIÓK * ZOOM...12 VIDEÓJEL HIÁNY...12 KERESÉS...12 USB LETÖLTÉS...13 BILLENTYUZÁR...14 HIBALEHETOSÉGEK...14 A MELLÉKLET- A HÁTTÉRTÁROLÓ INSTALLÁLÁSA...15 B MELLÉKLET A TÁROLÓ CSERÉJE...15 C MELLÉKLET RÖGZÍTÉSI SEBESSÉG...15 D MELLÉKLET PIN KONFIGURÁCIÓ

3 Figyelmeztetés Olvassa el a teljes kezelési útmutatót a használatba helyezés elott. A helytelen használat visszafordíthatatlan károkat okozhat. Figyelmeztetés: Az áramütés kockázatának csökkentése érdekében ne vegye le a fedelet. Nem tartalmaz felhasználó által javítható alkatrészeket! -Ez az adapter csak ehhez a géphez használható. Más készülékekhez használva azokat megrongálhatja. -Kezelje óvatosan a berendezést. -Ne tegye ki közvetlen napsugárzásnak -Ne használja víz közelében, egyáltalán kerülje a vízzel való kontaktust. -Ne ömöljön rá semmilyen folyadék -Áramtalanítsa az egységet, mielott kihúzza a konnektorból. -Ne blokkolja a szello nyílásokat egységen. -Ne kapcsolja ki és be rövid idon belül ( 3 másodperc) -Az installálást szakember végezze, ha lehetséges Kérjük az eredeti leírást ne dobja el, mivel ezen leírás hivatkozásokat tartalmaz az abban található ábrákra! Az eredeti leírás oldalszámaira a {} zárójelek közötti számok hivatkoznak! Tulajdonságok? MPEG2 tömörítési formátum? USB támogatás( háttér fájlok USB Pen Drive és USB HDD eszközök által)? magas felbontás 720X480 pixel <NTSC> 720X576 pixel PAL? duplex funkció (rögzítés, visszanézés)? kép a képben? mozgásérzékelo (Videó Mozgás Érzékelo)? riasztási ki/bemenetek? Videójel hiány érzékelése minden csatornán? 2X digitális zoom? felvételi sebesség: max. 30 kép (NTSC), max. 25 kép (PAL) másodpercenként? támogat 1 kiveheto tárolót, IDE típus? gyors, többszörös keresés esemény illetve idolista alapján? biztonsági jelszó védelem Tartozékok digitális video felvevo, használati útmutató, 2 kulcs, 2 csomag (csatlakozó, csavar), tápegység és vezeték 3

4 Figyelmeztetés: 1. Gyozodjön meg róla, hogy az összes tartozékot megkapta 2. Az adapter típusa: DC19V 2A. ha sérült, külön is megvásárolható helyileg. Telepítési útmutató 1. A képen látható, hogyan kapcsoljuk a DVR-t már meglevo megfigyelo rendszerekhez. {2} 2. A tároló installálása ( kompatíbilis háttértárolók fel vannak sorolva a lenti táblázatban) {2} Megjegyzés: 1. a háttértárolót elobb installálni kell, mielott bekapcsolja a DVR-t. Ha nem installáljuk, akkor a DVR 4 CH multiplexerként fog muködni. 2. a háttértárolót MASTER állapotba kell kapcsolni Megjegyzés: a non-stop rögzítés érdekében ajánljuk, hogy legyen két tárolója a megbízhatóság biztosítására. Elülso panel {3} 4

5 Eltávolítható háttértároló, kulcsos zár LED kijelzok MENU ENTER SEARCH A következo helyzetekben a LED-ek világítanak: -HDD: a HDD ír vagy olvas -HDD full: A tároló tele van -ALARM: a riasztási LED kikapcsolásához a 8. oldalon talál utalást. Állítsa a riasztási módot OFF-ra -TIMER: ha az idozíto engedélyezve van -PLAY: lejátszási módban van -REC:rögzítési módban van Nyomja meg a MENU-t a menübe való belépéshez Nyomjon ENTER-t a nyugtázáshoz Nyomja meg a SEARCH gombot a rögzített képek kereséséhez ZOOM PIP/+ QUAD/- Nyomja meg a ZOOM gombot az aktuális kép nagyobbítására Nyomja meg a PIP gombot kép a képben módhoz. A + gomb-bal változtathatja a beállításokat a menüben Nyomja meg a - gombot a 4 csatornás módhoz. Nyomja meg kétszer a kép a képen módhoz. A - gombbal változtathatja a beállításokat a menüben SLOW A lejátszási mód lassítására SLOW ( 1/4, 1/8, 1/16) POWER FF/? REW/? STOP/? Nyomja meg a POWER gombot a DVR ki- és bekapcsolására Gyorsított lejátszás. (nyomja meg még egyszer a sebesség állítására: 3*, 45*, 600*), beállítási mód alatt jobbra gombként muködik Lejátszás visszafele (nyomja meg még egyszer a sebesség állítására: 15*, 90*, 600*), beállítási mód alatt balra gombként muködik Lejátszás közben a muveletet abbahagyja. Beállítási mód alatt lefele gombként muködik 5

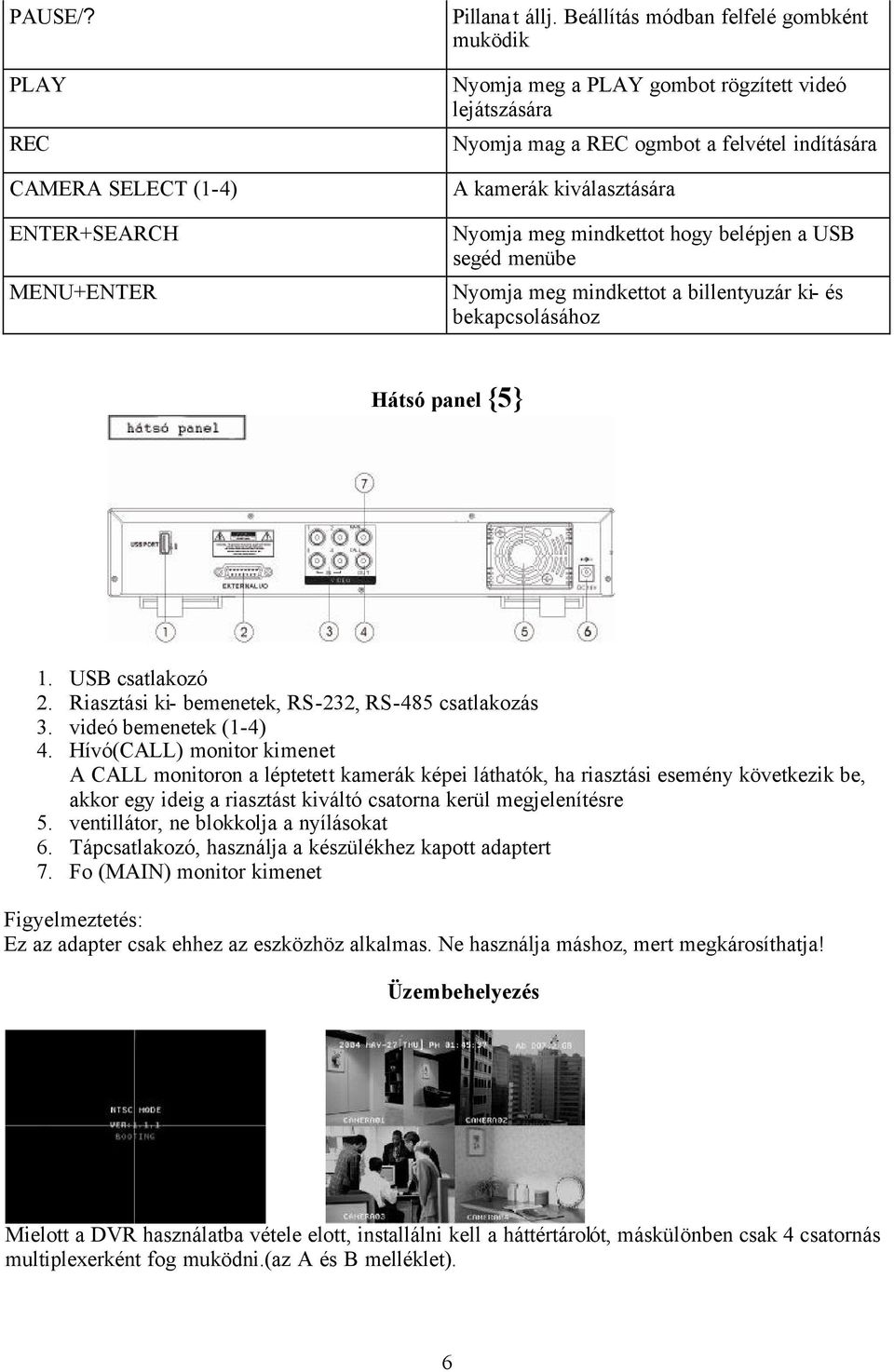

6 PAUSE/? PLAY REC CAMERA SELECT (1-4) ENTER+SEARCH MENU+ENTER Pillanat állj. Beállítás módban felfelé gombként muködik Nyomja meg a PLAY gombot rögzített videó lejátszására Nyomja mag a REC ogmbot a felvétel indítására A kamerák kiválasztására Nyomja meg mindkettot hogy belépjen a USB segéd menübe Nyomja meg mindkettot a billentyuzár ki- és bekapcsolásához Hátsó panel {5} 1. USB csatlakozó 2. Riasztási ki- bemenetek, RS-232, RS-485 csatlakozás 3. videó bemenetek (1-4) 4. Hívó(CALL) monitor kimenet A CALL monitoron a léptetett kamerák képei láthatók, ha riasztási esemény következik be, akkor egy ideig a riasztást kiváltó csatorna kerül megjelenítésre 5. ventillátor, ne blokkolja a nyílásokat 6. Tápcsatlakozó, használja a készülékhez kapott adaptert 7. Fo (MAIN) monitor kimenet Figyelmeztetés: Ez az adapter csak ehhez az eszközhöz alkalmas. Ne használja máshoz, mert megkárosíthatja! Üzembehelyezés Mielott a DVR használatba vétele elott, installálni kell a háttértárolót, máskülönben csak 4 csatornás multiplexerként fog muködni.(az A és B melléklet). 6

7 1. csatlakoztassa az adapter a készülékhez, majd helyezze feszültség alá. A piros LED világítani fog és a DVR standby módba kerül. 2. nyomja meg a POWER gombot. A POWER LED átvált pirosról narancsra és más LED-ek is bekapcsolódnak. Hozzávetolegesen 5-15 másodpercig tart, amíg a rendszer betöltodik a következo kiírással: HDD detecting. Utána a POWER LED átvált zöldre és a riasztó (ARMED) LED is be lesz kapcsolva. 3. mielott muködésbe hozná a DVR-t, állítsa be a pontos idot Megjegyzés: 1. ha a háttértároló nincs megfeleloen vagy egyáltalán installálva, a következo üzeneteket fogja kiírni 3 másodpercre és utána átvált négycsatornás multiplexer módba: NO HDD (nincs háttértároló), HDD KEY UNLOCK (a HDD fiók nincs lezárva), UNKNOW FILE SYSTEM! PLEASE FORMAT IT! (ismeretlen file-rendszer, kérem, formatálja) UNKNOW FILE SYSTEM: a háttértároló formátumát nem ismeri fel rendszer. Csak az EXT3 formátumot fogadja el. A háttértárolót a rendszermenübol a HDD FORMAT-ot választva lehet formatálni 2. váltás a videó rendszerek között: a rendszert áramtalanítsa, húzza ki az tápcsatlakozót a konnektorból. Mielott újra áram alá helyezné nyomja meg az FF -t az NTSC rendszer illetve REW -t a PAL rendszer választásához. (Figyelem: eloször kapcsolja ki a gépet, azután húzza ki a konnektorból. Ha nagy az áramingadozás, javasoljuk UPS alkalmazását.) MUKÖDTETÉS Felvétel {7} A DVR kétféle módon közvetlenül tud felvételt indítani (idozítés és manuális). Ha a rögzítés alatt áramszünet történik, az addigi felvétel a háttértárolón tárolódik. Áramszünet után a DVR visszaáll a szünetet megelozo állapotba(watch DOG funkció) Felvétel alatt a képernyon megjeleno OSD jelzés jelentése: Aa 077,2 GB O/W rögzítési sebesség: képminoség üres hely a HDD-n Felülírás A: 25fps a: legjobb(best) 007,2GB O/W B: 12fps b: magas(high) C: 4fpsc: normál(normal) d: alap(basic) Megjegyzés: Ha a HDD O/W felvételi módban megtelik, akkor a legrégebbi felvételek automatikusan felülíródnak 1. idozítéses rögzítés: a TIMER menüpont alatt lehet beállítani. A és szimbólum fogja jelezni. 7

8 2. manuális felvétel : manuálisan történik a REC megnyomásával. A szimbólum fogja jelölni. Ha a rendszer leáll, késobb automatikusan folytatja a rögzítést. Visszajátszás {8} Nyomja meg a PLAY gombot az utolsó videó visszajátszására. A képernyon arról a csatornáról fogjuk a videót látni, amelyik muködésben volt. Ha az összes csatorna muködésben volt, akkor a PLAY megnyomására a menü fog megjelenni ahol kiválaszthatjuk a kívánt csatornát. Ha a csatornát akarjuk váltani, az 1-4 gombokkal tehetjük a front panelen vagy lépjünk be a PLAY MODE menübe. Az ENTER megnyomásával teljes képernyore válthatunk. 1. FF (gyorsan elore) FR (gyorsan vissza) A lejátszási sebesség növelésére nyomja meg az FF gombot. A lejátszási módban nyomja meg jobbra nyíl egyszer hogy háromszoros sebességre kétszer hogy 45szörös sebességre kapcsoljon a legnagyobb sebesség 600X Nyomja meg balra gomb egyszer hogy 15X kétszer hogy 90X sebességgel visszafele lejátsszon. A legnagyobb sebesség 600X 2. S.F. (lassított lejátszás): a SLOW gomb megnyomásával lejátszási üzemmódban. Egyszeri megnyomással 1/4X sebességet kapunk. Nyomja meg a jobbra nyilat 1/8X sebességhez. A leglassúbb 1/16X sebesség. 3. Pause (szünet) az aktuális pillanatkép lesz majd látható a képernyon 4. STOP : megnyomásával megállíthatjuk a videó lejátszását 5. IMAGE JOG DIAL képenkénti manuális léptetés. Egyszerre csak egy kép. PLAY módban nyomja meg a PAUSE gombot, pillanatképet fogunk látni. A jobbra és balra nyilak használatával ugorhatunk egy-egy képet elore és hátra. Megjegyzés: felülíráskor és duplex módban, ha a visszajátszást megzavarja valami, nyomja meg a STOP gombot és újra PLAY-t Fo menü {10} Részletes menü beállítás 8

9 Nyomja meg a MENU gombot hogy belépjen a fo menübe elso alkalommal. Alap jelszó: Hét menü-pont van: -RECORD rögzítés módja,idozítése -CAMERA kamera beállítás -DETECTION mozgási/riasztási beállítás -DISPLAY kijelzési mód beállítás -USER felhasználói jelszóbeállítás -SYSTEM rendszerbeállítás -EVENT esemény lista A következo gombokat lehet használni a beállításkor: le föl jobbra, balra gombok a kurzor mozgatására, +,- szám és érték változtatására ENTER al-menübe való belépésre/ al-menüben való keresésre/választás bevitelére MENU a menübe való belépésre/ változás bevitelére/ menübol való kilépésre. RÖGZÍTÉS (RECORD) {11} 1. Manuális rögzítés leállítása (STOP RECORD) A rendszer leállítja a manuális rögzítési funkciót a rögzítési periódus alatt ha a beállítás YES -en van. Utána nyomja meg az ENTER-t hogy elmentse a megváltoztatott értékeket. Megjegyzés: 1. a felhasználóknak itt kell kikapcsolniuk a manuális rögzítési funkciót, mert az elolapról nem lehetséges leállítani. 2. az idozítéses rögzítéskor a felhasználóknak vagy az idozítésesrol manuálisra kell kapcsolniuk vagy az idozíto beállításait kell megváltoztatniuk, hogy ezzel kikapcsolják az idozítéses rögzítési funkciót. 2. Képsuruség (Frame/sec) (kép/másodperc) rögzítési sebesség választása a következo lehetoségekkel: Képminoség (QUALITY) minoség négy lehetoség van: legjobb(best), magas(high), normál(normal), alap(basic) 4. Háttértároló felülírása (HDD OVERWRITE ) Ha engedélyezve van, akkor a HDD tele állapotának elérésekor a korábbi fájlokat felülírja további figyelmeztetés nélkül. 5. Rögzítési mód (RECORD METHOD) Két fajta van: MANUAL( a REC megnyomásával) TIMER (idozítéses, az idozíto beállításával) Az idozítéses rögzítéskor a felhasználóknak vagy az idozítésesrol manuálisra kell kapcsolniuk vagy az idozíto beállításait kell megváltoztatniuk, hogy ezzel kikapcsolják az idozítéses rögzítési funkciót. 9

10 6. Idozítési beállítások {12} idozíto beállítása A le, föl, jobbra, balra, +, -, MENU gombok használata. 1. Nap(DAY) válassza ki a rögzítés napját. 2. A rögzítési idopont kezdete (START) 3. A rögzítés vége (END) Megjegyzés: ha a felhasználó éjszaka 11-tol hajnal 2-ig akar felvételt készíteni, akkor két periódust kell beállítani. Az egyik 23-24, a másik pedig 0-2. A START számnak kisebbnek kell lennie, mint az END számnak KAMERA (CAMERA) {13} 1. Elnevezés (TITLE) Adjon egy nevet mindegyik csatornának. Az alapbeállításban a kamera száma szerepel. (legfeljebb 8 karakter) 2. Rögzítés (REC): Az egyes kamerák rögzítési lehetoségének engedélyezése ON: ha az idozíto bevitel elindult, a DVR rögzíteni kezd Off: a DVR nem rögzít 3. Világosság (BR) Állítsa be a fényerosséget csatornánként szintek között lehetséges. 4. Kontraszt (CT) állítsa be a kontrasztot csatornánként szintek között lehetséges. 5. Színtelítettség (CL) Állítsa be a színeket csatornánként szintek között lehetséges. 6. Színárnyalat (HUE) Állítsa be a színárnyalatokat csatornánként szintek között lehetséges. 7. Kamera alapbeállítás (CAMERA DEFAULT) A világosság(br), kontraszt(ct), szín(cl), színárnyalatok(hue) alapértékeire állítja vissza, melynek értéke: 31. ÉRZÉKELÉS (DETECTION) {14} 1. Érzékelés (DET) A mozgásérzékelés csatornánként egyénileg engedélyezheto 10

11 2. Terület (AREA) Nyomja meg az ENTER gombot az alkalmazandó terület beállítására. Alaphelyzetben a kép teljes felületére van beállítva az érzékelés. A rózsaszínu területek jelentik a kimaszkolt területeket, amelyeket nem figyel az eszköz. a nyilakkal navigálni lehet a mezok között. - : az összes mezot a képernyon ki- vagy bekapcsolja + : egyszeri megnyomással egy mozgási célpont kiválasztása, kétszeri megnyomással egy sor mozgási célpont kiválasztása. 3. Érzékenység (LS) szint (0-15) Két kép összehasonlításával képes a rendszer a mozgásérzékelési funkcióra. Alacsonyabb szám nagyobb érzékenységet jelent. A legnagyobb érzékenység beállítási értéke:0, a legkisebb érzékenységé:15, az alapérték:6. 4. Térbeli érzékenység (SS) (0-15) Állítsa be a mozgásérzékelo mezok számát (1-99 mezo). A legérzékenyebb beállítás:0, a legkisebb érzékenység :15, az alapbeállítás:0 Megjegyzés: a térbeli érzékenység beállítási száma nem lehet nagyobb, mint a célmezok száma. 5. Ideiglenes Érzékenység (TS) (0-15) A rendszer elkezdi a mozgás érzékelési funkciót, ha a folyamatos mezok mind különbözoek. A legnagyobb érzékenység:0, a legalacsonyabb érzékenység:15, az alapérték:0 6. Viszonyítás (RE) (0-63)0 Állítsa be a viszonyítási képet, amit a jelenlegi képhez hasonlít(0-63). Például a nyolcas érték összehasonlítaná a jelenlegi képet a nyolcaikkal ezelottrol. A magasabb érték növeli az érzékenységet. Az alapbeállítás:10 7. Riasztás (ALARM) A riasztási polaritáshoz válassza: LOW(alacsony)/OFF(ki)/HIGH(magas). Az alapérték:off 8. Idotartam (EVENT DURATION) Mozgásérzékelés esetén a rögzítés idotartamát határozza meg: 1,2,3,4,8,24,60. Az alapérték 2mp 11

12 9. Érzékelési idoköz beállítása (DAY START END) válassza ki a mozgásérzékelés milyen idoközben legyen aktív. Megjegyzés: ha a mozgásérzékelo funkció elindul, rögzítés közben egy futó alak szimbólum lesz látható a rögzítést kiváltó kamera képén. Ha a rögzítési funkció elindul egy sziréna szimbólum lesz látható KIJELZÉS (DISPLAY) {16} 1. Címke-kijelzés (TITLE DISPLAY) A kamera elnevezések monotoron történo megjelenítésének engedélyezése 2. Az OSD kijelzés színe (OSD COLOR) a következo színek közül választhat: fehér, piros, sárga, cián, kék, rózsaszín, szürke, narancssárga. 3. A kurzor színe(cursor COLOR) a következo színekbol választhat: piros, sárga, zöld, cián, kék, rózsaszín, szürke, narancssárga. 4. Üres képernyo (LOSS SCREEN) A képernyo színe, amikor nincs videójel az egyes bemeneneteken. Két szín lehetséges: fekete és kék. Illetve RETAIN( az utolsó kép megtartása) 5. OSD helyzete (OSD POSITION) A következok közül választhat: NORMAL (felso jobb sarok) vagy CENTER (középre) 6. Visszajátszási módszer (PLAYBACK METHOD) Keret (frame) vagy mezo (field) közül választhat. Egy keret = két mezo 7. Kép a képben (PIP) {17} ENTER-t nyomva a következoket állíthatjuk be: a teljes képernyos háttér (FULL SCREEN): CAM1-4 a kis méretu kép (PIP SCREEN): CAM1-4 a kis kép pozíciója (POSITION): hat lehetoség van: D/L (balra lent), D/M(középen lent), D/R(jobbra lent) U/L(balra fent), U/M(fent középen), U/R(jobbra fent) 8. Léptetés (DWEL) {18} 1. alap (NORM) a léptetési ido az egyes kamerákra, ameddig a CALL MONITOR kimeneten az automatikus léptetés megjeleníti (1-24mp vagy OFF) 2. riasztás (ALARM) a dwell periódus beállítása amikor a riasztási bevitel megkezdodött. Szintek: 1-24 másodperc vagy OFF(ki) 12

13 FELHASZNÁLÓK (USER) {19} 1. Felhasználói szintek és kódok beállítása. ellenorzés szempontjából. 7 felhasználói beállítást engedélyez. Rendszergazda (Supervisor)- az összes funkciót ellenorzi Felhasználó (Other Users)- a menü beállításai és az eseménylista törlésén kívül minden funkcióhoz hozzáférhetnek 2. Jelszó (PASSWORD) Jelszó megadása minden felhasználóhoz. Maximum hossz 6 karakter Megjegyzés: ha a DVR-en újrabeállítást végez, rendszergazdaként lépjen be. 1. billentyuzár be 2. üsse be a jelszót 3. billentyuzár ki RENDSZER (SYSTEM) {20} 1. Nyomógomb hang (KEY MUTE) Ha be van kapcsolva (ON) a nyomógobok megnyomására nincs hangjelzés 2. Zümmer (BUZZER) ENTER-t nyomva a következoket állíthatjuk be {22}: - Belso hangjelzo (BUZZER) - Riasztási hangjelzés (EXT) Külso riasztás esetén hangjelzés ad, ha be van állítva (ON) - Videójel hiány hangjelzése (VLOSS) Videójel hiány esetén hangjelzést ad, ha be van állítva (ON) - Mozgásérzékelés jelzése (MOTION ALARM) A képtartalom változás esetén hangjelzés ad, ha be van állítva (ON), valamint a BUZZER és az EXT is ON állapotban van 3. Üzenet megjelenítése (MESSAGE LATCH) alapbeállításnál az üzenetek 10 másodpercre jelennek meg, ha be van kapcsolva:on 4. Dátum formátuma (DATE DYSPLAY) év/hó/nap nap/hó/év hó/nap/év vagy OFF(ki) 5. Dátum beállítása (DATE) 6. Ido beállítása (TIME) 7. HDD formatálása (HDD FORMAT) Formatálás után a rendszer újraindul. A rendszer körülbelül 12 perc alatt formatál egy 80GB-os háttértárolót. 8. Rendszer visszaállítás (SYSTEM RESET) {21} Visszaállít mindent az eredeti gyári alapbeállításokra 9. Nyelv (LANGUAGE) A menürendszer nyelvezetének beállítása: angol vagy kínai. A rendszer 13

14 automatikusan elmenti a beállításokat. 10. Belso szoftver frissítése (UPGRADE) {24} A DVR belso szoftverét USB memória eszközrol lehet frissíteni. A rendszer frissítése csak egy pár percig tart. Frissítés alatt a készüléket kikapcsolni ill. áramtalanítani TILOS! A rendszerbeállítások a frissítés következtében törlodnek, ezért azokra újra be kell majd állítani. CHECK CRC: a rendszer átvizsgálja az állapotot, hogy az megfelelo minoségu maradt-e. 11. Távirányítás (REMOTE SETUP) {23} 1. Távvezérlési formátum (REMOTE MODE) Az eszköz számítógéprol vezérelheto RS-232 ill. RS-485 kommunikációs protokollal 2. Átviteli sebesség (BAUD RATE) Az átviteli sebesség lehetséges értékei: , 57600, 19200, 9600, 4800, 2400, Azonosító (ID) Több eszköz párhuzamos vezérlése esetén ez alapján lehet szelektíven muködtetni az eszközöket ESEMÉNYNAPLÓ (EVENT) {25} Az eseménynapló a különbözo eseményeket mutatja idorendi sorrendben? VIDEO LOSS: az egyes csatornákon bekövetkezett videójel kiesések idopontjai? ALARM LOG: a külso riasztó I/O bemenetek által elindított jelzések listáját mutatja.? MOTION LOG: ez a belso mozgásérzékelo által elindított események listáját mutatja.? ALL LOG az összes típusú esemény listáit mutatja? DELETE ALL ezzel az opcióval törölhetjük az eseménynaplót Oldalanként 12 eseményt látható. A jobbra és balra nyilakkal az oldalak között válthatunk.( 256 bejegyzés erejéig) Események típusai: VLOSS: videójel hiány KEY LOCK: HDD tároló zárjának zárása KEY UNLOCK: HDD tároló zárjának kioldása PWR RESET: áramkimaradáskor a rendszer automatikusan rögzíti ezt az eseményt. Muködtetési opciók RÉSZLETES MUKÖDTETÉS 14

15 ? 2* ZOOM {26}? a ZOOM gombot. A zoomolt kép kerül teljes képernyore és egy pozicionáló ablak jelenik meg, melyben a zoom keret pozícióját lehet beállítani. A nagyítás 2*-es lesz Nyomja meg a Zoom gombot újra, hogy kilépjen a nagyításból Nyomja meg az 1-4 gombok közül egyet a kamera kiválasztáshoz Használja a nyilakat a ráközelíto pozíciójának mozgatására? Videójel hiány {26} Videójel hiánya esetén a VLOSS felírat jelenik meg az adott kamerához tartozó területen.? Keresés {27} Nyomja meg a SEARCH gombot a kereséshez válasszon egy csatornát a felvétel kereséséhez a le, föl nyilakkal választhatja ki a kamerát Nyomja meg az ENTER-t, hogy belépjen a MENU-be ill. almenübe Nyomja meg a MENU-t a változtatások mentésére/menübol való kilépésre? Keresési mód {27} Nyomja meg az ENTER-t az almenübe való belépésre 1. Belso mozgásérzékelo által elindított rögzítések keresése jelenítse meg az összes videót, amit a mozgásérzékelo indított el, rögzítési módban. Megjegyzés: ha a lejátszást elindítja, az gyorslejátszást fog alkalmazni. Ha megnyomja a PLAY gombot, visszatér normál sebességre. 2. Ido alapján történo keresés írjon be egy ido-intervallumot, amelyben a keresést szeretné végezni ha olyan intervallumot ír be ami nem létezik, a következo üzenetet írja ki: PRESS MENU KEY TO RETURN. A MENU gomb megnyomásával visszatérünk az elozo képhez. írjon be egy periódus rögzítést a kereséshez 15

16 kattintson az ENTER-re, hogy a következo számra lépjen használja a +,- jeleket a számok változtatására 3. Minden rögzítési esemény kilistázása {29} 1. Y/M/D az év, hó, nap kijelzése 2. HO, MI,SE a rögzítési ido kezdete (óra, perc, másodperc) 3. MI, SE a rögzített felvétel hossza(perc, másodperc) 4. Tipus(TYPE): D1 multiplex mód (képek bevitele egy csatornára egyszerre)? USB letöltés {30} Használat elott lehet, hogy számítógéppel formatálni kell a csatlakoztatni kívánt USB memóriát, mielott hozzákapcsolják a DVR-hez. Nyomja meg egyszerre az ENTER és SEARCH gombokat, hogy belépjen az USB letöltés módba. Fájlokat lehet elmenteni az USB memória eszközre, és fájlok olvashatók a számítógépen. A rendszer automatikusan érzékelni fogja az USB memóriát, amit jelezni fog. A szabad tárkapcitást az eszközön a [ ] jelek között leolvashatjuk a monitoron. Használja a jobbra, balra gombokat a csatorna választásához vagy a következo számhoz való átugráshoz. Használja a +,- jeleket számok változtatására. 1. válasszon ki egy kamerát a nyilak segítségével 2. írja be a kezdési és befejezési idot a +,- gombokkal 3. nyomja meg az ENTER gombot 4. válassza az OK-t, hogy elkezdje a fájl mentését Megjegyzés: 1. az USB memória eszközt csak a következo három fájl rendszert tudja felismerni: FAT32, EXT3,EXT2 2. egy pár percbe telik a rendszernek a keresés, ha a fájl túl nagy. 3. a létrehozott fájlok csak WinDVD és PowerDVD program által olvashatók 4. a multiplex rögzítési mód esetén a rögzített videók visszajátszásakor négyszeres lesz a lejátszási sebesség 5. Egy mentés során csak egy kamera által rögzített képek kerülnek mentésre, több kamera esetén meg kell ismételni a folyamatot az 1. lépéstol kezdve? Billentyuzár {31} A nagyobb biztonság érdekében felhasználók bekapcsolhatják a billentyuzárat. Ezzel megakadályozzák azt, hogy mások is használják a rendszert. Bekapcsolás: nyomja meg az ENTER-t és a MENU-t egyszerre 16

17 Kikapcsolás: nyomja meg az ENTER-t és a MENU-t egyszerre és írja be a jelszót. (alap: ) azután nyomja meg az ENTER-t, hogy kikapcsolja. Megjegyzés: hogy átváltson egy másik felhasználóra, a billentyuzár kikapcsolásakor írja be egy másik felhasználó jelszavát.? A számítógép billentyuzetét használhatja arra, hogy a DVR billentyuzetét szimulálja, olyan programon keresztül, amely az RS-232-es kimeneten szabványos ASCII kódokat ad ki. {31} HIBALEHETOSÉGEK Ha probléma adódik, lehet,hogy nem annyira súlyos és könnyen kijavítható. Az alábbi táblázat néhány tipikus hibát és annak megoldását írja le. Ellenorizze ezeket, mielott DVR-t eladó partneréhez fordulna segítségért. Nincs tápellátás Nem muködik semmilyen gombnyomásra Nincs rögzített videó Idozítéses rögzítés nem muködik Nincs élo kép NTSC és PAL rendszerek felcserélodtek Felülírási és duplex módokban a lejátszási kép meg-megszakad ellenorizze a tápkábel csatlakozásait, ellenorizze, hogy a készülék kap-e feszültséget lehet,hogy billentyuzár alatt van. ellenorizze, hogy a há ttértároló megfeleloen vane installálva ellenorizze, hogy engedélyezve van-e YES Ellenorizze, hogy a kamera és monitor kábelek jól vannak-e csatlakoztatva. Ellenorizze a kamera tápellátását és az optikák beállítását. a 6. oldalon talál utalásokat nyomja meg a STOP gombot, majd a PLAY gombot újra A MELLÉKLET- A HÁTTÉRTÁROLÓ INSTALLÁLÁSA {34} A helyes installáláshoz kövesse a következo lépéseket Megjegyzés: a háttértárolót MASTER módra kell állítani, hogy a rendszer felismerhesse. 1. A készüléket áramtalanítsa: az adaptert eloször a fali ajzatból, majd a készülékbol húzza ki! 2. Távolítsa el a készülék fedelét 3. Csavarozza ki a készülék belsejében található lemez HDD tárolót 4. Csavarozza be a HDD-t a tárolóba, majd azt a készülékbe 17

18 5. Csatlakoztassa a HDD-hez a táp és IDE kábelt 6. Helyezze vissza a készülék fedelét 7. Csatlakoztassa az adaptert eloször a készülékhez, majd a fali ajzathoz Ne próbálja visszaolvasni a HDD-n tárolt adatokat személyi számítógépen, mert ezen muvelet során a FAT tábla és károsodhat, így a rajta tárolt események elveszhetnek! B MELLÉKLET A TÁROLÓ CSERÉJE {34} 1. nyissa fel a zár fedelét 2. nyissa ki a kulccsal 3. húzza ki a rekeszt 4. Csavarozza ki a csavarokat 5. húzza ki a HDD-t belole Megjegyzés: 1. a tápcsatlakozó közdarabját helyezze át az új HDD-re 2. ha a HDD hosszú ideig muködésben van, a felülete magas hofokot érhet el. Fordítson nagy figyelmet erre. 3. a kulcs elfordítása után várjon néhány másodpercig, amig a HDD teljesen le nem áll C MELLÉKLET RÖGZÍTÉSI SEBESSÉG {35} A rögzítési ido függ a rögzítési képsuruségtol, minoségtol és módszertol függoen. Az hivatkozott táblázatban utalásokat talál. A tároló kapacitása 250 GB. D MELLÉKLET PIN KONFIGURÁCIÓ {36} pin 1 RS-232 TX A DVR- t egy külso eszközzel vagy ellenorzo rendszerrel lehet távvezérelni. Ilyen lehet egy ellenorzo billentyuzet, ami RS-232 kommunikációs jeleket használ. 18

19 pin 2 RS-232 RX A DVR- t egy külso eszközzel vagy ellenorzo rendszerrel lehet távvezérelni. Ilyen lehet egy ellenorzo billentyuzet, ami RS-232 kommunikációs jeleket használ pin 3, 4,5,6, Riasztási bemenetek Beállítástól függoen a bemenetet GND-re kapcsolásával elindítható (LOW) ill. leállítható(high) a külso riasztás hatására elindított jelzések sorozata. pin 7. riasztási kimenet (NC) pin 8. riasztási kimenet (NO) pin 9. Föld (GND) pin 10. RS-485B A DVR- t egy külso eszközzel vagy ellenorzo rendszerrel lehet távvezérelni. Ilyen lehet egy ellenorzo billentyuzet, ami RS-485 kommunikációs jeleket használ pin 11. RS-485A A DVR- t egy külso eszközzel vagy ellenorzo rendszerrel lehet távvezérelni. Ilyen lehet egy ellenorzo billentyuzet, ami RS-485 kommunikációs jeleket használ pin 14. Riasztási nyugtázás (ALARM RESET) Ezt a bemenetet földre(gnd-re) kapcsolva leállítható a jelzés a riasztási kimeneten, valamint a belso hangjelzon is pin 15. Riasztási kimenet (COM) E MELLÉKLET HÁLÓZATI ALKALMAZÁS Video Web Server tulajdonságok a legtöbb CCTV termékkel kompatibilis; bármilyen videó kimeneti eszközzel lehetséges a megtekintés vagy vezérlés interneten illetve helyi hálózaton keresztül Automatikus hálózati újracsatlakozás Szoftver és alkalmazás frissítése FTP oldalról Videó Web Serveren keresztül Figyelo támogatása Dinamikus IP cím támogatása egy router segítségével 4 riasztási bemenet támogatása Duplex funkció, felvétel és visszajátszás egy idoben Automatikus es figyelmeztetés riasztás esetén Intelligens folytonos rögzítés automatikus hálózati újracsatlakoztatás után Több alkalmazásos képernyo támogatása; egyedi videó lejátszó Riasztás által beindított rögzítési funkció. 19

20 3 )állítsa be a be/ki portokat a Videó Web Server rendszer beállításainál port: 4CH DVR, Device ID :
