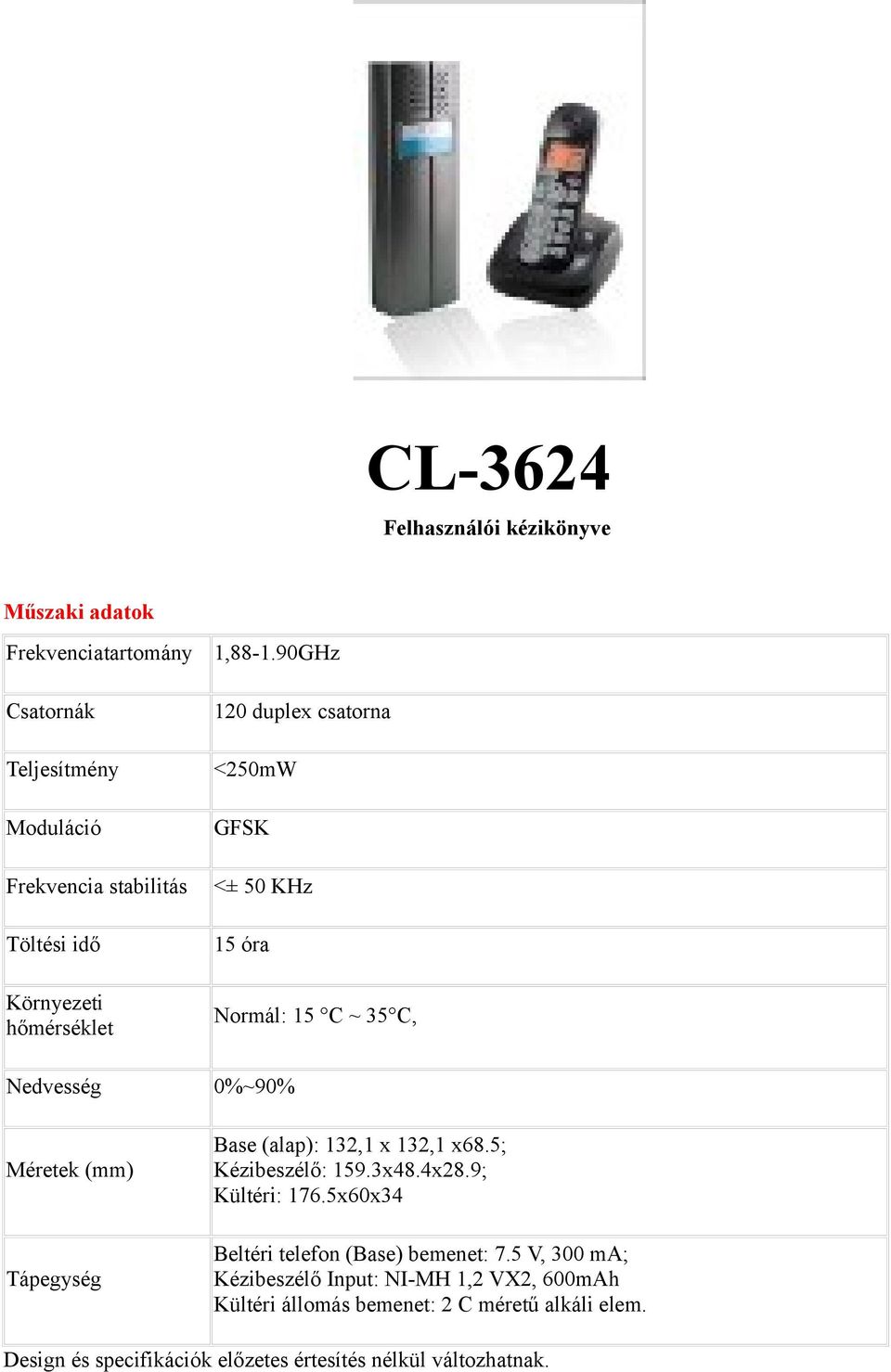

1 CL-3624 Felhasználói kézikönyve Műszaki adatok Frekvenciatartomány Csatornák Teljesítmény Moduláció Frekvencia stabilitás Töltési idő Környezeti hőmérséklet 1, GHz 120 duplex csatorna <250mW GFSK <± 50 KHz 15 óra Normál: 15 C ~ 35 C, Nedvesség 0%~90% Méretek (mm) Tápegység Base (alap): 132,1 x 132,1 x68.5; Kézibeszélő: 159.3x48.4x28.9; Kültéri: 176.5x60x34 Beltéri telefon (Base) bemenet: 7.5 V, 300 ma; Kézibeszélő Input: NI-MH 1,2 VX2, 600mAh Kültéri állomás bemenet: 2 C méretű alkáli elem. Design és specifikációk előzetes értesítés nélkül változhatnak.

2 Használat előtt Ez egy kiváló minőségű termék. Kérjük, olvassa el a kézikönyvet, és kövesse az utasításokat, mielőtt telepíti a rendszert. Biztonsági óvintézkedések Az elektromos áramütés és sérülések, kockázatának csökkentése érdekében, kérjük, kövesse az alábbi alapvető biztonsági előírásokat, mielőtt használná a telefont. 1. Figyelmesen olvassa el és tartsa be a kézikönyv utasításait. 2. Kövesse az összes figyelmeztetést a készüléken. 3. Tisztítása esetén, húzza ki a telefont, majd nedves ruhával törölje le. Ne használjon folyékony vagy aeroszolos tisztítószereket. 4. Ne helyezzen tárgyakat a kábelre, kárt okozhat. 5. Ne használja a készüléket telefont, nedves vagy robbanásveszélyes környezetben. 6. Kerülje el a folyadék kiömlést a telefonba. Ha mégis kerül bele húzza ki a telefont a fali csatlakozóból, és forduljon a szervizbe, a készülék szétszerelést csak szakképzett személy végezheti. 8. Figyeljen az elemek polaritására, helyezze be az akkumulátor szimbólumoknak megfelelően polaritással. (ezt az utasítást található a telepítés elemek részben.) 9. Csak a felhasználói kézikönyv által feltüntetett elemeket használja. Soha ne használjon más közönséges elemeket vagy a hagyományos alkáli elemeket. Egyébként ez nem csak a személyi sérülést okozhat, hanem károsíthatja a készüléket. 10. Ne keverje kimerült elemeket, az új elemekkel. A lemerült elemeket nem lehet megsemmisíteni a szokásos háztartási hulladékként, vagy a tűzbe. Kérjük vigye a szelektív gyűjtőhelyekre 11. Ha biztos benne, hogy nem használja a készülék több mint egy hónap, kérjük, vegye ki az elemeket az elemtartóból. 12. Csak a gyári tápegységet használja. 13. Tartsa a telefont, távol a gyerekektől. 14. A telefont csak a leírt módon használja. 15. Ne használja a telefont, ha megsérült. Szolgáltatások listája: Beltéri telefon 1.8GHz DECT technológia GAP Akár 5 kézibeszélő is választható egy bázishoz. Akár 4 alap választható egy kézibeszélőhöz Telefonkönyv 50 bejegyzés 9 VIP csengőhangok állítható be a telefonkönyv bejegyzéseknek Újratárcsázás, max. 10 bejegyzés 10 csengőhang és hangerő választható (5 szint + kikapcsolás) Billentyűhang be / ki kapcsolás. Teljes kihangosítás Belső hívás Hívás átadása

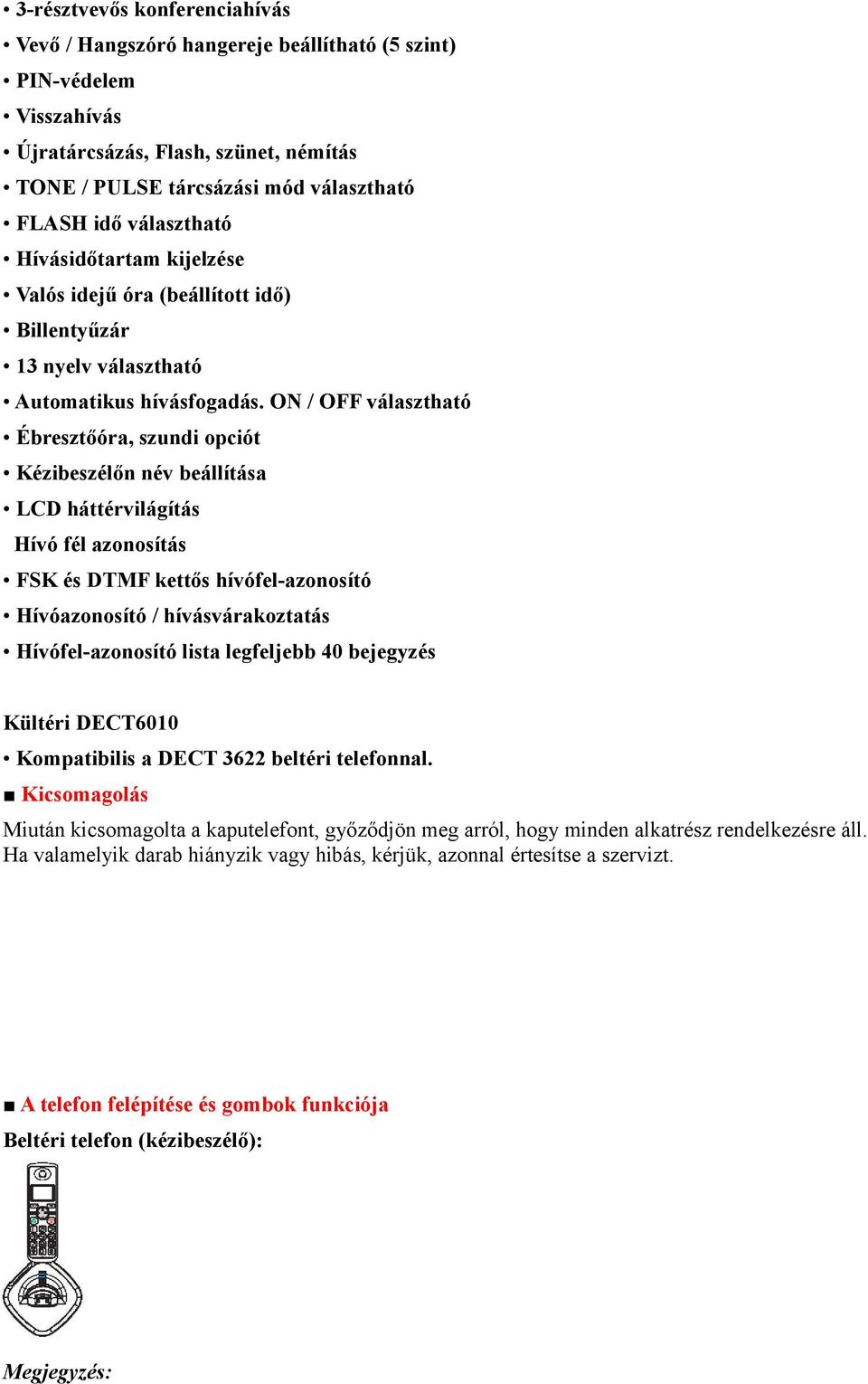

3 3-résztvevős konferenciahívás Vevő / Hangszóró hangereje beállítható (5 szint) PIN-védelem Visszahívás Újratárcsázás, Flash, szünet, némítás TONE / PULSE tárcsázási mód választható FLASH idő választható Hívásidőtartam kijelzése Valós idejű óra (beállított idő) Billentyűzár 13 nyelv választható Automatikus hívásfogadás. ON / OFF választható Ébresztőóra, szundi opciót Kézibeszélőn név beállítása LCD háttérvilágítás Hívó fél azonosítás FSK és DTMF kettős hívófel-azonosító Hívóazonosító / hívásvárakoztatás Hívófel-azonosító lista legfeljebb 40 bejegyzés Kültéri DECT6010 Kompatibilis a DECT 3622 beltéri telefonnal. Kicsomagolás Miután kicsomagolta a kaputelefont, győződjön meg arról, hogy minden alkatrész rendelkezésre áll. Ha valamelyik darab hiányzik vagy hibás, kérjük, azonnal értesítse a szervizt. A telefon felépítése és gombok funkciója Beltéri telefon (kézibeszélő): Megjegyzés:

4 A beszélgetés maximum 2 perc lehet, 2 perc után, a vonal megszakad automatikusan. * A készülékek készenlétbe vannak körülbelül egy percig, ha a beltéri kézibeszélőt nem veszik fel. Beltéri telefon (Base) A kültéri telefon felépítése: Kültéri állomás Telepítési útmutató Beltéri telefon 1. Csatlakoztassa a telefonvezetéket a telefonvonal csatlakozóba, a másik végét pedig a normál telefonvonalra. 2. Csatlakoztassa a hálózati adaptert az alap hálózati aljzatába, majd csatlakoztassa az AC adaptert egy, szabványos váltakozó áramú fali csatlakozóba. Kültéri állomás 1. Válassza ki a megfelelő helyre a szabadtéri állomás. Ügyeljen a megfelelő magasságra. 2. Rögzítse fel a vas tartószerkezet a falra. 3. Húzza lefelé szabadtéri állomás és a telepítés befejezéséhez. 4. Ha nem elemet használ, akkor csatlakoztassa a DC-bemenet pozitív és negatív pontra. Ajtónyitáskor az unlock adaptert a bekötés alapján. Megjegyzés:

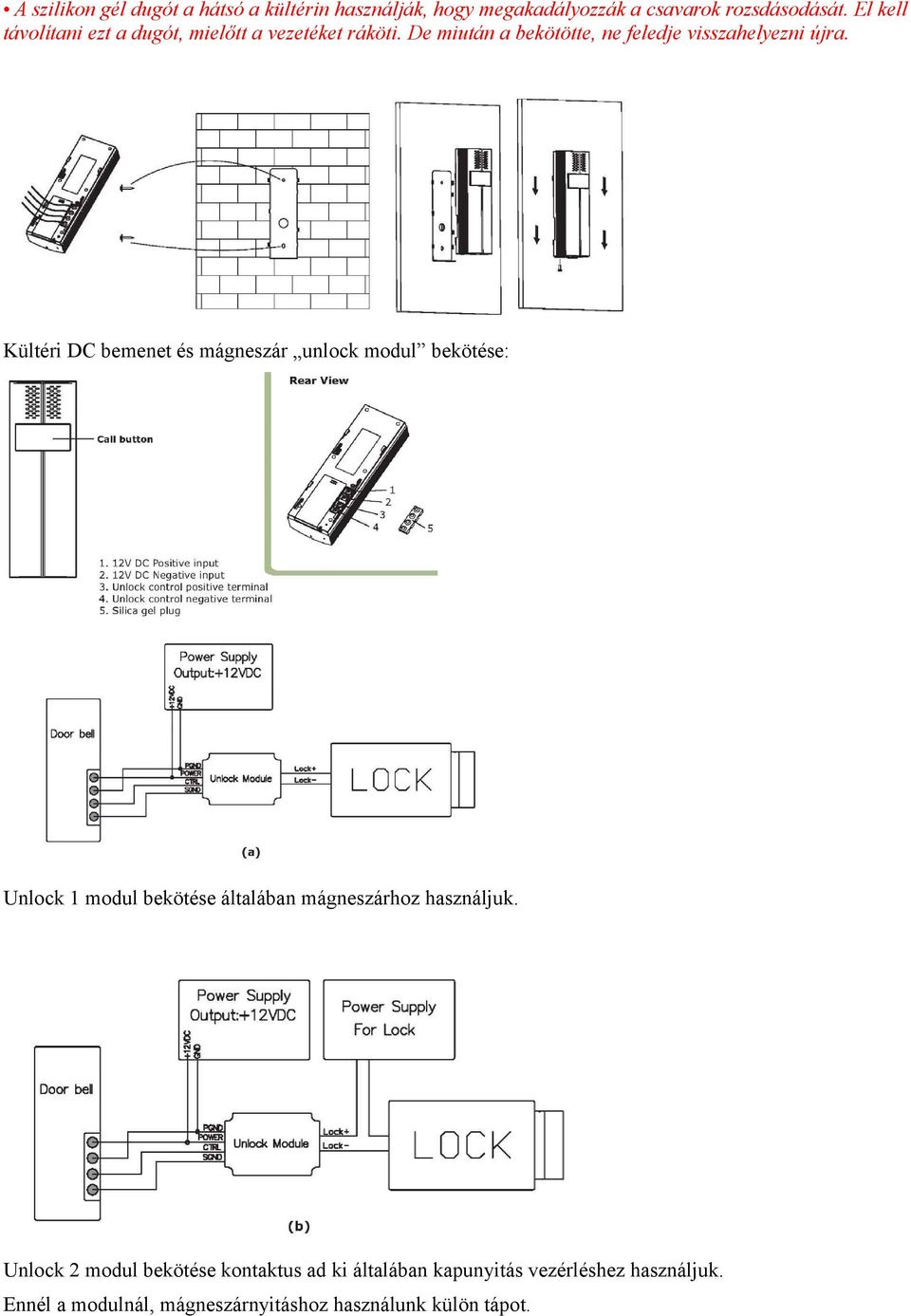

5 A szilikon gél dugót a hátsó a kültérin használják, hogy megakadályozzák a csavarok rozsdásodását. El kell távolítani ezt a dugót, mielőtt a vezetéket ráköti. De miután a bekötötte, ne feledje visszahelyezni újra. Kültéri DC bemenet és mágneszár unlock modul bekötése: Unlock 1 modul bekötése általában mágneszárhoz használjuk. Unlock 2 modul bekötése kontaktus ad ki általában kapunyitás vezérléshez használjuk. Ennél a modulnál, mágneszárnyitáshoz használunk külön tápot.

6 Az elemek behelyezése Beltéri telefon Az újratölthető NI-MH akkumulátor (AAA méretű) Az akkumulátor behelyezése : 1. Csúsztassa az akkumulátor fedelét a nyíl irányába, és húzza ki. 2. Helyezze be az új elemeket, mint jeleztem, megfelelő polaritásra (+, -). Megjegyzés: A rossz akku, vagy fordított behelyezés károsíthatja a készüléket. Az akkumulátorokat ki kell cserélni, ha nem tudják sokáig tárolni az energiát teljes feltöltés után. Az elemek cseréjekor, mindig jó minőségű Ni-MH akkumulátorok. Soha ne használjon elemeket vagy a hagyományos alkáli elemek. Az elemek behelyezése (folytatás) Kültéri állomás Telepítheti két C méretű elem (nem tartozék) használata előtt a szabadtéri állomás. 1. Csúsztassa az akkumulátor fedelét a nyíl irányába, és húzza ki. 2. Helyezze be az új elemeket, a jelzett polaritással (+,-). 3. Az akkumulátor fedelét, csúsztassa fel, amíg nem pattan a helyére. Megjegyzés: A rossz elem, vagy fordított behelyezés, károsíthatja a készüléket. Az elemek cseréjekor, mindig jó minőségű C méretű alkáli elemet használjon. Ha elemeket használ, akkor nem kell csatlakozni a DC bemenetet. Fontos megjegyzés: Mielőtt üzembe helyezi, ÉRDEMES teljesen feltölteni a KÉZIBESZÉLŐT kb. 15 óra. A töltéshez, a készüléket helyezze a bázisra. A kézibeszélő nyomógombjai Gombok Bekapcsoló gomb,hívás indítás és fogadás, hangszóró gomb. Aktiválja a kihangosítót, ha megnyomja a hívás közben. Vége gomb Hívás befejezése. Hosszú aktiváló gomb be / ki.

7 Fel / CID gomb Lapozhatunk felfelé a listákban és a menüpontok között. Növeli a kézibeszélő / hangszóró hangerejét hívás közben. Adja meg a CID könyvet, ahogy az a. oldalon. Le / Telefonkönyv gomb. Navigációs gombok Görgeti lefelé a listát és a menü opciókat. Csökkenti a kézibeszélő / hangszóró hangerejét hívás közben. INT Létrehozott egy belső hívást egy másik készülékkel. Utalja át a bejövő hívást egy másik készülék. Hozzunk létre egy konferencia hívást egy külső és egy belső készülék. Újrahívás gomb megnyomásával újra kiteszi a kijelzőre, az utoljára hívott számot. megnyomásával tárcsázza a számot. Menü / OK gomb (bal) Menü gombbal előhívja a menüt. A menüben beállítások megerősítése és aktiválása. Beszéd közben megnyomva "Flash" funkciót. Mégsem / Némítás gombot (jobbra) Menüben: visszatérés az előző menübe. Beszéd közben: mikrofon némítás Tárcsázás közben: törlés helytelen karakter / szám. Billentyűzár, Csillag gomb Nyomja meg és tartsa lenyomva aktiválja be / ki billentyűzár funkciót. Konferenciahívás bekapcsoló gomb, 3 résztvevős konferencia hivás esetén LCD Ablak Ikonok Leírás Új hívás. Foglaltság Jelzi, hogy kimaradt egy vagy több hívást. Jelzi a vonal foglalt. Hands-free Jelzi, hogy a kihangosító funkció be van kapcsolva. Akkumulátor ikon Jelzi az akkumulátor töltöttségi szintje. Jel Ikon Jelzi, hogy a jelenlegi jel létezik, vagy nem. Ha a készülék túl távol van az alap, ez az ikon villog a kijelzőn. Billentyűzár Ez az ikon jelenik meg billentyűzet le van zárva.

8 Kézibeszélő bekapcsolása On / Off Kikapcsoláskor nyomjuk meg és tartsuk lenyomva a gombot, amíg kikapcsol a kijelző. Bekapcsoláskor nyomjuk meg és tartsuk lenyomva a gombot, amíg bekapcsol a kijelző, ezután megkeresi a regisztrált bázist. Ha a készülék sikeres talált egy alapot, a hordozható készülék készenléti állapotba kerül.a kijelzőn megjelenik a kézibeszélő száma, vagy a készülék neve, jel-ikon, az akkumulátor ikon és a jelenlegi idő. Ha a készülék nem sikerül megtalálni a bázis, a készülék kereső alapállapotba kerül Megjegyzés: Ha az akkumulátor töltöttsége nagyon alacsony, helyezze a kézibeszélőt a bázisra. HANDSET első HASZNÁLATA ELŐTT érdemes 16 órán át tölteni. Kaputelefon kültéri regisztrálása A szett készülék alapból regisztrálva van a bázis alaphoz. Ha elsőre nem jön össze a kapcsolat, akkor regisztrálja a külső állomást, az alapegységgel. Nyomjuk meg és tartsuk lenyomva a gombot az alap alján, 5 másodpercig, majd távolítsa el a szigetelőt nyomja meg a Regisztráció gombot a kültéri állomáson egy ceruzával. Miután hallja a gyors hangot, az állomáson, már regisztrált az alappal. Kézibeszélő regisztrálása A mellékelt kézibeszélő már regisztrálva általában 1-es számmal. Lehet regisztrálni legfeljebb 5 kézibeszélő (abból az egyik a kültéri kaputelefon) az azonos alapon levő készülékek megosszák a telefon vonalat másokkal. A kézibeszélő a bázisra programozása. Nyomjuk meg és tartsuk lenyomva körülbelül 5 másodpercig a gombot a bázis alján, majd engedje fel. 2. Nyomja meg vagy billentyűt, addig min nem találja meg a Regiszter menüt, majd nyomja meg a 3. Válassza ki a bázis számát, vagy gombbal, nyomja meg a A készülék megkeresi a kért alapra vonatkozó információkat és villog a kijelzőn. 4. Ha az alap található, és a kézibeszélő regisztrációja sikeres, akkor meg kell adnia a PIN-kódot (az alapértelmezett: 0000) Ha érvényes a PIN-kódot, regisztrációs hangjelzést ad, és a bázis hozzárendel egy számot a kézibeszélőnek. Ha a PIN-kód érvénytelen, egy figyelmeztető hangjelzés hallható, és a készülék visszatér az előző állapotba. 5. Ha a bázis nem található, a készüléken villog searching felírat majd kilép alap állapotba. Telefonhívás Hívás Amikor a látogató megnyomja a Hívás gombot a külső állomáson, a belső fogadó készülékek hanggal jelzi. Ha a hívott kézibeszélő beszél egy külső vonallal, a készülék bekopogó hangot ad, és lehetővé teszi, hogy ő fejezze be a beszélgetést, és várja meg a következő hívást, hogy újra megszólaljon. Ezután felveheti és beszélhet. Beszéd A nyomja meg a gombot a Kézibeszélőn, ha beszélni szeretne a látogatóval. Nyomja meg a gombot, ha befejezi a beszélgetést.

9 Ajtónyitás (opcionális) A beszélgetés során, nyomjuk meg és tartsuk lenyomva a * gombot nyitja az ajtót. Hívás kezdeményezése 1. Vedd fel a kézibeszélőt nyomja meg a Az eredmény ikon megjelenik az LCD kijelzőn. 2. Tárcsázza a telefonszámot. 3. A hívás befejezéséhez, vagy nyomjuk meg a gombot, vagy rakja le a kézibeszélőt a bázisra. Megjegyzés: Az utolsó szám, ismételt hívásához, használja a Újrahívás funkciót. A részleteket lásd a 20. oldalon. Előre is beírhatja a kívánt telefonszámot, készenléti módba, amely lehetővé teszi, hogy korrekciókat hajtson végre rajta tárcsázás előtt. Kövesse az alábbi lépéseket: 1. Írja be a telefonszámot (max. 32 karakter). Ellenőrizze azt.. 2. Ha a szám helyesen jelenik meg, nyomjuk meg a Megjegyzés: Ha hibásan ír be egy számot, nyomja meg a billentyűt, hogy törölje az utolsó számjegyet. Az utolsó szám újrahívása: 1. Nyomja meg a készenléti állapotban. Eredmény: Az LCD kijelzőn megjelenik az utolsó szám, amit hívott. 2. Nyomja meg a gombot a tárcsázáshoz. A telefon elmenti az utolsó 10 tárcsázott számot, előhívhatjuk és tárcsázhatjuk őket. Keresése és tárcsázza a számot Újrahívás Könyv 1. Nyomja meg a készenléti állapotban. 2. Lapozhatunk a memóriában, a vagy billentyűvel, a gombbal a tárcsázhat. Megjegyzés: Ha a számok nem találhatók, "ÜRES" jelenik meg. Ha az újrahívás könyv tele van, amikor új számot tárcsáz, a legrégebbi tárolt számot, automatikusan törli. Hívóazonosító hívásvárakoztatás

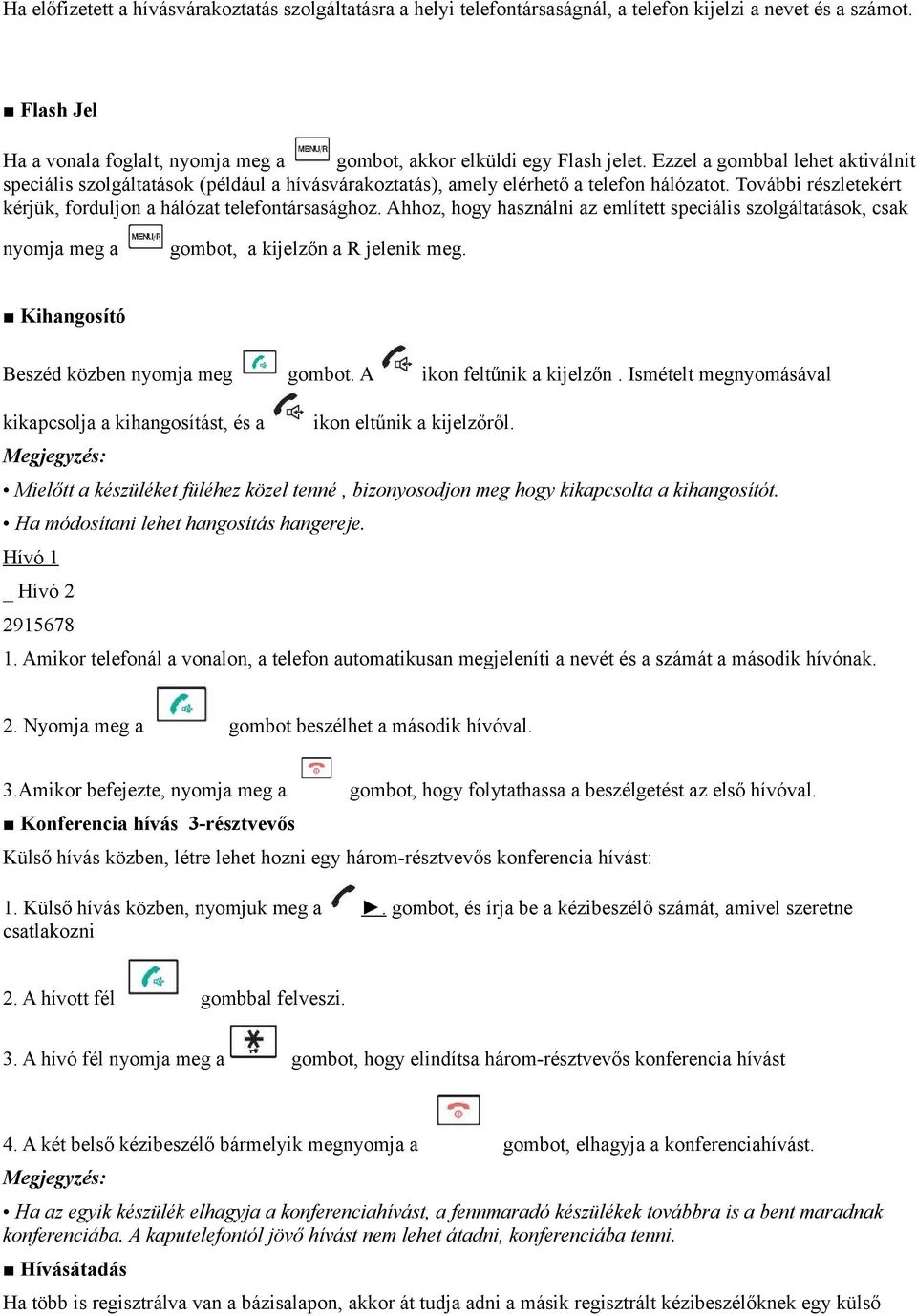

10 Ha előfizetett a hívásvárakoztatás szolgáltatásra a helyi telefontársaságnál, a telefon kijelzi a nevet és a számot. Flash Jel Ha a vonala foglalt, nyomja meg a gombot, akkor elküldi egy Flash jelet. Ezzel a gombbal lehet aktiválnit speciális szolgáltatások (például a hívásvárakoztatás), amely elérhető a telefon hálózatot. További részletekért kérjük, forduljon a hálózat telefontársasághoz. Ahhoz, hogy használni az említett speciális szolgáltatások, csak nyomja meg a gombot, a kijelzőn a R jelenik meg. Kihangosító Beszéd közben nyomja meg A ikon feltűnik a kijelzőn. Ismételt megnyomásával kikapcsolja a kihangosítást, és a ikon eltűnik a kijelzőről. Megjegyzés: Mielőtt a készüléket füléhez közel tenné, bizonyosodjon meg hogy kikapcsolta a kihangosítót. Ha módosítani lehet hangosítás hangereje. Hívó 1 _ Hívó Amikor telefonál a vonalon, a telefon automatikusan megjeleníti a nevét és a számát a második hívónak. 2. Nyomja meg a gombot beszélhet a második hívóval. 3.Amikor befejezte, nyomja meg a Konferencia hívás 3-résztvevős gombot, hogy folytathassa a beszélgetést az első hívóval. Külső hívás közben, létre lehet hozni egy három-résztvevős konferencia hívást: 1. Külső hívás közben, nyomjuk meg a. gombot, és írja be a kézibeszélő számát, amivel szeretne csatlakozni 2. A hívott fél gombbal felveszi. 3. A hívó fél nyomja meg a gombot, hogy elindítsa három-résztvevős konferencia hívást 4. A két belső kézibeszélő bármelyik megnyomja a gombot, elhagyja a konferenciahívást. Megjegyzés: Ha az egyik készülék elhagyja a konferenciahívást, a fennmaradó készülékek továbbra is a bent maradnak konferenciába. A kaputelefontól jövő hívást nem lehet átadni, konferenciába tenni. Hívásátadás Ha több is regisztrálva van a bázisalapon, akkor át tudja adni a másik regisztrált kézibeszélőknek egy külső

11 hivást. A kaputelefontól jövő hívást nem lehet átadni, konferenciába tenni. Belső hívás kezdeményezése 1. Nyomja meg a gombot, az LCD-kijelzők a következők szerint, és írja be a kézibeszélő számát amit hívni kívánt. 2. Ha létezik a kézibeszélő, akkor csengeti és a kijelzőn HSX Call látható. A hívott készüléken, megnyomja a gombot, akkor kezdeményezheti a hívást. A beszélgetés végén, nyomja meg a Megjegyzés: Ha belső hívást folytat, és egy külső hívás érkezik, a kijelző kijelzi hívó számát. Meg kell nyomni a gombot, befejezni a belső hívást, majd nyomja meg a Hívásátadás kézibeszélők között. Egy külső hívást átadhatunk, a kézibeszélők között. Kézibeszélő azonos bázison legyenek. gombot a hívás fogadásához. 1. Külső hívás közben, nyomjuk meg a. gombot, majd írja be a kézibeszélő számát amelynek szeretné átadni a hívást. 2. Ha a hívott fél fogadhatja a hívást, hogy ő nyomja meg a gombot, beszélhetnek, hívót ad át. 3. Ekkor nyomja meg gombot, kilép hogy átadja a hívást. Beszéd hangerő beállítása. Beszélgetés közben, a vagy gombbal állítsa be a hangszoró (vagy a kihangosító egyik, ha aktiválva van) hangerejét. kijelzőn VOL1 tól VOL5 ig jelenik meg. A mikrofon elnémítása A mikrofon némításához nyomjuk meg a gombot, a beszélgetés közben. A "CALL MUTED" jelenik meg a kijelzőn. Visszaállításhoz nyomjuk meg újra. Visszaállítja a normális állapot. Szünet használata : A szünet 3s késést biztosít. Ha szünetet szeretnénk beszúrni, egy számba, nyomjuk meg a Szünetet bejegyzés P megjelenik meg. Billentyűzár Ha bekapcsolja ezt a funkciót, az összes gomb zárva lesz. Ilyenkor is fogadhatja a hívásokat gombot

12 használatával, de ha leteszi, a telefon visszatér a zárt módba. Ez a funkció hasznos, hogy ne nyomja meg véletlenül kulcsokat. A billentyűzet lezárásához, tartsa a gombot lenyomva, amíg a kijelzőn "HS LOCKED" billentyűzár ikon megjelenik. A billentyűzár feloldásához, tartsa a gombot ismét,amíg a billentyűzár ikon eltűnik a kijelzőről. Menü navigáció 1. Megjelenítéséhez nyomja meg a, 2. Lapozhatunk menüpontok között, nyomja meg a vagy billentyűt. 3. Kiválasztásához nyomja meg a gombot, amikor a kívánt menü megjelenik a kijelzőn. Ha vissza szeretnénk térni készenléti módba: Ha megnyomja a jelet valamelyik menübe, a telefon visszatér az előző képernyőre. Ha vissza szeretnénk térni készenléti módba, nyomja meg a A telefon automatikusan visszatér a készenléti módba, ha nem nyomunk gombot a következő 40 másodpercben. Menütérkép 1. CID FOGLALÁS 2.TELEFONKÖNYV ADD ENTRY BEJEGYZÉS HOZZÁADÁSA CHANGE ENTRY VÁLTOZÁS NEVEZÉS DELETE ENTRY BEJEGYZÉS TÖRLÉSE DELETE ALL MINDENT TÖRLÉS PB STATUS 3. BS SETTINGS BS BEÁLLÍTÁS TERMINATE HS KÉZIBESZÉLŐ TÖRLÉSE DIAL MODE TÁRCSÁZÁSI MÓD FLASH TIME FLASH BEÁLLÍTÁSA MODIFY PIN PIN BS DEFAULT ALAPRA ÁLLÍTÁS 4. HS BEÁLLÍTÁS ALARM ÉBRESZTŐ AUDIO SETUP HANG BEÁLLÍTÁS RING SETUP CSENGETÉS BEÁLLÍTÁS TONE SETUP TÁRCSÁZÁSI MÓD

13 LANGAUE HR LABEL AUTO ANSWER DATE & TIME SELECT BS HS DEFAULT NYELV TELEFON NEVE AUTOMATA VÁLASZ DÁTUM & IDŐ BÁZIS BEÁLLÍTÁSA ALAPRA ÁLLÍTÁS Menü: 1.szint 2.szint 3.szint CID book Empty PHONEBOOK - ADD entry (név hozzáadása) - Change entry (név csere) - Delete entry (név törlése) - Delete all (név törlése mindet) - Pb status -50 BS Setting (bázis állítás) - Terminate HS (kézibeszélő törlése a bázisról) - Dial mód -Tone -Puls - Flash Time -Short (Rövid) -Long (hosszú) - Modify PIN -PIN kód állítás - BS Default HS Setting (kézibesz. állítás) - Alarm -Off -On - Audio setup -Spicer vol (kihangosító hangerő) -Earpiece vol (kézibeszélő hangerő) - Ring setup -Int Ring (belső hivás) -Melody Volume Tone setup -On -Off -Ext Ring (külső hívás) -Melody Volume Langaue (nyelv választás) 15 nyelv, Magyar nincs még - HS Label (kézibesz. neve) - Auto Answer ( automatán felveszi a vonalat ) -On -Off - Date and Time - Date form (dátum formátum) - Set Date (dátum állítás) - Set Time (idő állítás) -Select BS (bázis állomás állítás) -HS Default (kézibeszélő gyári alapra állítása) CID BOOK

14 CID Könyv Amikor hívás érkezik, ha a hívó fél információkat továbbítják a hálózaton, amelyen a hívás történt (és a hívó nem tiltotta le), a hívó telefonszáma jelenik meg. Sőt, ha elfelejtett felvenni egy vagy több hívást, az ikon megjelenik az LCD kijelzőn. Ha a CID memória megtelt, az ikon villog a kijelzőn. OUT OF AREA - Ez az üzenet jelenik meg, ha olyan helyről hívják, ahol nincs hívó fél azonosítása szolgáltatás. PRIVATE - üzenet jelenik meg, ha letiltotta a hívó fél a név és a szám elküldését. CID számok megnézése és tárcsázása. 2. Nyomja meg a gombot kiválasztani a CID BOOK. 3. Használja vagy gombot, amikor megjelenik a szám, gomb megnyomásával, hozzáadja bejegyzést a telefonkönyvhöz. CID száma a hozzáadása telefonkönyvbe 2. Nyomja meg a gombot kiválasztani a CID BOOK, és a rendelkezésre álló, a számok megjelennek a kijelzőn. 3. Használja vagy gombot, és megjelennek a telefonszámok. Ha a kívánt szám megjelenik a kijelzőn, nyomja meg a gombot ADD TO PB menü. Egy szám törlése a CID Könyvtárból 1. Nyomja meg 2. Nyomja meg a gombot kiválasztani a CID BOOK menüt, és a rendelkezésre álló, a számok megjelennek a kijelzőn 3. Lapozzunk a kívánt számhoz amit törölni szeretne, vagy gomb segítségével. 4. Ha a kívánt szám megjelenik a kijelzőn, nyomja meg a 5. Használja vagy gombot kiválasztani DELETE menüt, majd nyomja meg a A kijelzőn megjelenik "CONFIRM? ". Nyomja meg a megjelenik a kijelzőn a következő szám. Törli az összes számot a CID Könyvtárból gombot a megerősítéshez, hangjelzést fog hallani és 2. Nyomja meg a gombot kiválasztani a CID BOOK menüt, és a rendelkezésre álló, a számok

15 megjelennek a kijelzőn 3. Nyomja meg a gombot és a vagy gombot kiválasztani DELETE ALL menüt, majd nyomja meg a 4. A kijelzőn megjelenik "CONFIRM? " felírat, Nyomja meg a Eredmény: Sípoló hangot hall, és a telefon visszatér a készenléti módba, a CID számok törlése után. Phonebook Telefonkönyv szám tárcsázása Keresse meg a tárcsázni kívánt számot, ezután nyomja meg a gombot a szám tárcsázásához. Telefonkönyv bejegyzések megtekintése 1. Készenléti állapotban nyomjuk meg a 2. keresse meg vagy gombbal, a kívánt nevet. 3. Nyomja meg a gombot, és hívja az adott számot. Karaktertábla Ahhoz, hogy beírjon egy konkrét alfanumerikus karaktert, meg kell nyomni meg egyszer vagy többször a megfelelő A kívánt karakter az alábbi táblázat tartalmazza: egyszer az első karakterhez, kétszer a második és így tovább. Gombot Karakterek jelennek meg a sorrendben 0 (SPC) 0 & / 2 Egy b c 2 3 d E F 3 4 G H Én 4 5 J K L 5 6 M N P q R S 7 8 T u V 8 9 W X y Z 9

16 1. Név hozzáadása (ADD entry) 2. Nyomja meg az gombot kiválasztani PHONE BOOK menüt 3. Keresse meg a vagy billentyűvel és kiválasszuk ki a ADD entry bejegyzés hozzáadása menüt 4. A kijelzőn megjelenik "NAME? " felírat. Írjuk be a kívánt nevet, majd nyomja meg a A kijelzőn megjelenik a "NUMBER?" felírat. Írja be a kívánt számot (maximum 20 számjegy), nyomja meg a 5.Válassza ki a vagy billentyűvel a csengetési hangot, nyomja meg a Név cseréje (Change entry ). Telefonkönyv bejegyzések szerkesztése, cseréje 2. Nyomja meg a gombot választani PHONE BOOK menűt, majd nyomja meg a 3. Nyomja meg a [m] gombot választani CHANGE ENTRY menüből, nyomja meg a 4. Sajtó vagy gombot többször, amíg a bejegyzés a szerkeszteni kívánt megjelenik, nyomja meg a 5. Ha szükséges, a billentyűvel, hogy törölhet. Ha beírta a nevet és a telefonszámot, nyomjuk meg a gombot a mentéshez. 6. A vagy gombbal válassza ki a csengőhangot, amit szeretne társítani a számhoz, mentéshez nyomja meg a Név törlése (Delete entry ) Telefonkönyv bejegyzések törlése 2. Nyomja meg az gombot válassza PHONE BOOK menüt, nyomjuk meg a 3. Nyomja meg a vagy a választja ki a DELETE ENTRY menüt. Nyomja meg a 4. Nyomja meg a vagy gombot addig, amíg a megtalálja a nevet, majd nyomja meg a A kijelzőn a "CONFIRM? ". Nyomjuk meg a gombot, hogy kilépjen a törlés menüből. gombot, a megerősítésre. Nyomjuk meg a

17 Összes név törlése (Delete all ) Ha minden telefonszámot törölni szeretné lépjen be a DELETE ALL menübe, és nyomja meg a gombot, a kijelzőn megjelenik "CONFIRM? ". Nyomjuk meg a gombbal kiléphet. gombot a megerősítéshez, Tárhely foglaltság (Pb status) -50 PB Státusz A PB Státusz a telefonkönyvben tárolt bejegyzések számát mutatja. Keresse meg PHONE BOOK TELEFONKÖNYV menüt, majd nyomja meg a Keresse meg PB statusz menüt, majd nyomja meg a Megmutatja a felhasznált tárhelyet. Bázis állomás beállítása BS Setting 1. Kézibeszélő törlése a bázisról (Terminate HS) Ez a funkció lehetővé teszi, hogy törölje a kézibeszélőt a bázisról. 2. Keresse meg a vagy billentyűvel BS settings menüt, majd nyomja meg a 3. Keresse meg a vagy billentyűvel TERMINATE HS és nyomja meg a A kijelzőn a "PIN-kód?" jelenik meg, felszólítva, hogy adja meg a PIN-kód (Az alapértelmezett PIN-kód "0000"). Aztán nyomja meg a 4. Keresse meg a vagy billentyűvel, és választja kio törlendő készüléket, aztán nyomja meg a Törli a készüléket a bázisról Ha az aktuális, vagy egy nem létező készüléket választ ki, figyelmeztető hangjelzés lesz hallható. 2. Tárcsázási mód (Dial MODE) -Tone -Puls Beállíthatjuk, a tárcsázási módot a következő lépésekkel: 2. Keresse meg a vagy billentyűvel BS settings menüt, majd nyomja meg a 3. Válassza ki TONE hang billentyű ill. PULS tárcsázás beállítást, majd nyomjuk meg a gombot, a kiválasztáshoz. 3. Flash idő állítás (Flash Time) -Short (Rövid) -Long (hosszú) Beállíthatjuk a Flash időt a következő lépésekkel: 1. Nyomja meg a. vagy keresse meg a vagy billentyűvel (BS settings) menüt, majd nyomja meg a 2. Válassza ki a FLASH TIME menüt. Nyomja meg a

18 3. A kijelzőn megjelenik az aktuális beállítás. 4, Válassza ki short (rövid) ill. long (hosszú) Flash idő beállítást, nyomjuk meg a 4. PIN kód állítás (Modify PIN) Ez a funkció lehetővé teszi a bázis alapértelmezett PIN megváltoztatását Alapvető PIN kód: Keresse meg a vagy billentyűvel BS BEÁLLÍTÁS menüt, majd nyomja meg a 3. Keresse meg a vagy billentyűvel (MODIFY PIN) menüből, nyomja meg a 4. A kijelzőn megjelenik "PIN-kód?", felszólítja, hogy adja meg a régi PIN-kódot. Ha a régi PIN-kódot érvényesíti, akkor meg kell adnia egy új PIN-kódot. Ha a régi PIN-kódot nem érvényesíti, egy figyelmeztető hangjelzést hall, és akkor visszatér a MODIFY PIN menübe. 5. Írjuk be az új PIN-kódot, nyomja meg az Lesz kérte, hogy erősítse meg a PIN-kódot. Írja be az új PIN-kódot ismét, majd nyomja meg a gombot a megerősítéshez és a kilépéshez. 5. Bázis reset (BS Default) Ez a funkció lehetővé teszi, hogy visszaállítsa a Alap gyári beállítást. 1. Nyomja meg az 2. Keresse a vagy billentyűvel BS Seting menüt, majd nyomja meg a 3 Keresse meg a vagy billentyűvel BS DEFAULT, nyomjuk meg a Ekkor meg kell adnunk a PIN kódot. 4. Írjuk be a PIN-kódot (az alapértelmezett PIN-kód 0000), majd nyomja meg a Ha a PIN-kódot érvényesítik az összes alap beállítás kerül vissza a gyári, egyébként a beállítások maradnak. Eredmény: Visszaállítás után a készülék visszatér készenléti módba. Kézibeszélő beállítása (HS Setting) 1. Ébresztő beállítása (Alarm) Be tudja állítani az ébresztést a készüléken. 2. Keresse meg fel, le gombokkal HS settings menüt, majd nyomja meg a 3. A vagy billentyűvel válassza ki a ALARM opciót, majd nyomja meg a. 4. A kijelzőn megjelenik a jelenlegi ébresztő. Használja vagy billentyűt, keressük meg a kívánt opciót ON / OFF, és nyomjuk meg a 5. Ha kiválasztja ON, A kijelző mutatja az, idő formátum kiválasztást HH: MM.

19 6. Nyomja meg a gombot, egy sípoló hangot ad és a kijelzőn megjelenik SZUNDI ON / OFF, akkor nyomja meg vagy billentyűt, hogy engedélyezze vagy tiltsa a szundi funkciót. A gomb megnyomásával kiválassza. 7. Az ébresztési jelzés megszólalásakor bármelyik gombot megnyomásával kikapcsolhatja az ébresztést. Megjegyzés: Az 5. lépésnél kell megadni a 24 órás formátumot. Szundi bekacsolásával, 10 perc időközönként ébreszt. 2. Hangerő állítás (Audio setup) Állítsa be a hangerőt. 2. Keresse meg HS settings menüt,majd nyomja meg a 3. Válassza ki a AUDIO SETUP menüt, nyomja meg a 4. Válassza ki a Speaker VOL kihangosító hangerő vagy Earpiece vol kézibeszélő hangerő menüt, nyomja meg a 5. A vagy billentyűvel válassza ki 1-5 között a hangerőt. 3. Csengetési állítás (Ring setup) Kiválaszthatja a saját külső (a telefonos hálózat) vagy belső (más regisztrált kézibeszélő) csengőhangját és a beállíthatja hangerőt 2. Keresse meg HS settings menüt,majd nyomja meg a. 3. Válassza ki RING SETUP nyomja meg a 4. A vagy billentyűvel válassza ki a INT RING / EXT RING opciót, külső / belső csengetést nyomjuk meg a 5. A vagy billentyűvel válassza ki a Melody / VOL opciót, hangformát/hangerőt, nyomjuk meg a 6.. A vagy billentyűvel válassza ki hangformát 1-10 között és a hangerőt 1-5 között 7. Megerősítéshez nyomja meg a billentyűt Eredmény: Beállíthatjuk a csengőhang a Melody 1-10 vagy állítsa be a hangerőt a Volume 1-5, vagy ki. Amikor beállítja a csengőhangot vagy hangerő, a telefon lejátssza a kiválasztott dallamot és hangokat a kiválasztott hangerőt. 8. Billentyúhangok (Tone setup )

20 Minden alkalommal, amikor megnyom egy gombot, a készülék billentyűhanggal jelzi. Letilthatja a billentyűhangokat, csendes használatra. 2. Keresse meg HS settings menüt,majd nyomja meg a 3. Válassza ki TONE SETUP nyomja meg a 4. Válassza ki KEY TONE menüt. 5. Válassza ki a ON vagy OFF engedélyezése vagy tiltása a funkciót. 6. Nyomja meg Megjegyzés: Normál használat esetén javasoljuk, hogy hagyja Tone üzemmódban. 9. Nyelv kiválasztása (Langaue) A készülék támogatja a több előre definiált nyelvet. Meg lehet változtatni a menü nyelvezetét 1. Nyomja meg a gombot 2. A vagy billentyűvel keresse meg HS settings menüt,majd nyomja meg a 3. A vagy billentyűvel válassza ki Langaue menűt, majd nyomja meg a A nyelvek megjelenik a kijelzőn. Használával 4. Nyomja meg a gombbot, válassza ki a kívánt nyelvet, és hallani fog egy megerősíteni hangjelzés. 6. A telefon neve (HS Label ) A készüléknek "HR-N" az alapértelmezett neve regisztráció után. A készülék száma N = 1-5 tükrözi a készülék az N-ik készülék, ami regisztrálva van a bázis. A HR címke jelenik meg a készenléti állapotban. Lehet módosítani azt az alábbi lépésekkel 1. Nyomja meg a gombot 2. A vagy billentyűvel keresse meg HS settings menüt,majd nyomja meg a 3. A vagy billentyűvel válassza ki HS LABEL menűt, majd nyomja meg a 4. Megadhatja a kézibeszélő nevét (max. 6 karakter) segítségével alfanumerikus gombok használatával. A gomb törli az előző karaktert. 5. Ha kész nyomja meg a gombot a megerősítéshez és a kilépéshez. A készülék neve is módosult. 7. A kapcsolat automatikus felvéte (Auto Answer) Ezzel a funkcióval is fogadhatunk hívást, egyszerűen felvette a kagylót a bázis nélkül bármely gomb megnyomásával

21 1. Nyomja meg a gombot 2. A vagy billentyűvel keresse meg HS settings menüt,majd nyomja meg a 3. A vagy billentyűvel válassza ki Auto Answer, majd nyomja meg a 4. A vagy billentyűvel válassza ki ON / OFF gombot, engedélyezése / tiltása az automata beszédfelvétel funkciót majd nyomja meg a 8. Dátum és idő beállítása (Date and Time) Dátum formátum 2. Keresse meg HS settings menüt, majd nyomja meg a 3. Keresse meg Date and Time menüt, nyomjuk meg a 4. Nyomja meg a gombot választani DATE FORMA. 5. Választja ki a dátum formátumát (DD-MM/MM-DD), nyomjuk meg a gombot a mentéshez. A dátum és idő 2. Keresse meg HS settings menüt,majd nyomja meg a 3. Válassza ki a SET DATE vagy SET TIME menüből, nyomja meg a 5. Írjuk be az aktuális dátumot vagy az időt 24 órás formátumban a numerikus billentyűzettel, és nyomjuk meg a gombot a mentéshez és kilépéshez.. 9. Bázis állomás kiválasztása (Select BS) Ez a funkció lehetővé teszi, hogy válasszon ki egy bázist amihez már regisztrált 2. A vagy billentyűvel válassza ki HS SETTINGS HS beállítás menüt, majd nyomja meg a 3. Nyomja meg a vagy a gombot, válassza ki a SELECT BS menüt, nyomjuk meg a 4. Válassza ki a kívánt bázis, majd nyomja meg a Ha egy nem létező bázis alapja választ ki, a készülék a figyelmeztető hangjelzést ad.

22 A kijelzőn megjelenik SELECT BS X. Nyomja meg a Sipoló hang jelzi a nyugtázást. 10. Kézibeszélő gyári alapra állítása (HS Default ) Ez a funkció lehetővé teszi, hogy visszaállítsa a kézibeszélő beállításait, a gyári alapértelmezettre 2. Keresse meg HS SETTINGS HS beállítás menüt, majd nyomja meg a 3. Keresse meg a HS DEFAULT menüt, nyomja meg a Ekkor meg kell adnunk a PIN kódot. 4. Írjuk be a PIN-kódot (az alapértelmezett: 0000), majd nyomja meg a Ha a PIN-kódot érvényesítik az összes hordozható készülék, gyári beállításai visszatérnek, egy figyelmeztető hangjelzés lesz hallható. Visszaállítás után a készülék visszatér készenléti módba. Készülék regisztrálása (Register) Kaputelefon kültéri regisztrálása A szett készülék alapból regisztrálva van a bázis alaphoz. Ha elsőre nem jön össze a kapcsolat, akkor regisztrálja a külső állomást, az alapegységgel. Nyomjuk meg és tartsuk lenyomva a gombot az alap alján, 5 másodpercig, majd távolítsa el a szigetelőt nyomja meg a Regisztráció gombot a kültéri állomáson egy ceruzával. Miután hallja a gyors hangot, az állomáson, már regisztrált az alappal. Kézibeszélő regisztrálása A mellékelt kézibeszélő már regisztrálva általában 1-es számmal. Lehet regisztrálni legfeljebb 5 kézibeszélő (abból az egyik a kültéri kaputelefon) az azonos alapon levő készülékek megosszák a telefon vonalat másokkal. A kézibeszélő a bázisra programozása. Nyomjuk meg és tartsuk lenyomva körülbelül 5 másodpercig a gombot a bázis alján, majd engedje fel. 2. Nyomja meg vagy billentyűt, addig min nem találja meg a Regiszter menüt, majd nyomja meg a 3. Válassza ki a bázis számát, vagy gombbal, nyomja meg a A készülék megkeresi a kért alapra vonatkozó információkat és villog a kijelzőn. 4. Ha az alap található, és a kézibeszélő regisztrációja sikeres, akkor meg kell adnia a PIN-kódot (az alapértelmezett: 0000) Ha érvényes a PIN-kódot, regisztrációs hangjelzést ad, és a bázis hozzárendel egy számot a kézibeszélőnek. Ha a PIN-kód érvénytelen, egy figyelmeztető hangjelzés hallható, és a készülék visszatér az előző állapotba. 5. Ha a bázis nem található, a készüléken villog searching felírat majd kilép alap állapotba. Hibaelhárítás Tünet Nincs művelet Ellenőrzés és javítás Ellenőrizze adaptert, hogy megfelelően csatlakoztatta. Ellenőrizze, hogy a telefonvezeték megfelelően

23 van csatlakoztatva. Ellenőrizze hordozható készülék akkumulátorát. Ellenőrizze kézibeszélő elemeit. Nincs tárcsahang Semmi sem jelenik meg a kijelzőn Ellenőrizze, hogy a telefonvezeték megfelelően van csatlakoztatva. Ellenőrizze adaptert, hogy megfelelően van csatlakoztatva. Ellenőrizze hordozható készülék akkumulátorát. Ellenőrizze kézibeszélőt. Ellenőrizze töltőérintkezőket. Kézibeszélőnél, nagyon rövid a működési ideje Hívó fél száma nem jelenik meg Rövid akkumulátorra utal. Cserélje le az akkumulátort. Ellenőrizze, hogy a megfelelő akkumulátorokat használ. Győződjön meg róla, hogy előfizetett a hívófélazonosító szolgáltatásra a szolgáltatónál. A hívó fél letíltotta az azonosító küldését. DSL szolgáltatás esetén. Kérjük, mellékeljen egy zajszűrőt (forduljon a DSL szolgáltató), a telefonvonalra a bázisállomás és a telefonvonal csatlakozó közé, a következő problémák esetén: - Zaj hallatszik a beszélgetések során. - Hívófél-azonosító funkciók nem működnek megfelelően. Forgalmazó: ROBITEL BAKONYVÁRI RÓBERT ev Veszprém-Gyulafirátót Füzesi utca 41., :

24 Jótállási jegy típusú gy. számú (vásárlás dátuma: vevő neve: ) berendezés, melyre a GARANCIAVISELŐ és a szerződött szerviz a vásárlás napjától számított 12 hónapig terjedő, a mellékelt feltételek szerinti jótállást vállal. A GARANCIAVISELŐ javítószolgálatot és az alkatrészellátást a jótállás után, a vásárlás napjától számított 5 évig (jogszabály szerint) biztosítja. FIGYELEM! Amennyiben a vásárolt termék magyar nyelvű kezelési útmutatója kötelező karbantartást ír elő, ennek be nem tartása a garancia megvonásával jár. A szelvény: Bejelentés dátuma: Elkészülés kelte: Javított hiba: Alkatrész: Szerviz: Munkalapszám: B szelvény: Bejelentés dátuma: Elkészülés kelte: Javított hiba: Alkatrész: Szerviz: Munkalapszám: C szelvény: Bejelentés dátuma: Elkészülés kelte: Javított hiba: Alkatrész: Szerviz: Munkalapszám: DECT készülékek: CL6011 szett CL3624 szett CL3622 szett Combo C Combo B Combo A CL6010 kültéri 3622 DECT kézibeszélő Panasonic DECT bővítő
