GREE Versati II+ levegő-víz split kivitelű hőszivattyú. Kezelési Utasítás (vezérlőegység használata)

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "GREE Versati II+ levegő-víz split kivitelű hőszivattyú. Kezelési Utasítás (vezérlőegység használata)"

Átírás

1 GREE Versati II+ levegő-víz split kivitelű hőszivattyú Kezelési Utasítás (vezérlőegység használata) 1

2 1. Versati II+ berendezések műszaki jellemzői Tulajdonság m.e. GRS-CQ8.0Pd /NaD-K GRS-CQ10Pd /NaD-K GRS-CQ12Pd /NaD-M GRS-CQ14Pd /NaD-M Hűtési teljesítmény * kw 5,5 6,9 9,6 10 Felvett elektromos telj. kw 1,85 2,34 3,02 3,22 Fűtési teljesítmény * kw 8 9, Felvett elektromos telj. kw 1,85 2,19 2,67 3,33 COP -- 4,32 4,2 4,49 4,2 Kompresszor -- 1 db DC inverter Elektromos betáp f/v 230V-1F 230V-1F 400V-3F 400V-3F Névleges áramfelv. A 8,2 9,7 3x7 3x8,5 Hűtőközeg fajtája -- R410A R410A R410A R410A Alaptöltet mennyisége kg 3,5 3,5 3,5 3,5 Beltéri egység hangny. dba Kültéri egység hangny. dba Beltéri nettó tömege kg Kültéri nettó tömege kg Beltéri mérete mm Kültéri mérete mm * = nyár: 7 C előremenő vízhőmérséklet, 35 C külső hőmérséklet * = tél: 35 C előremenő vízhőmérséklet, 7 C külső hőmérséklet 2

3 1. Versati II+ berendezések vezérlőegysége A távirányító kezelőszervei és kijelzője: 1 működésjelző LED 2 a berendezés áram alatt 3 hibajelző LED 4 balra navigációs gomb 5 fel navigációs gomb 6 Enter gomb 7 jobbra navigációs gomb 8 le navigációs gomb 9 be/kikapcsoló gomb 10 cancel/visszavonás/ gomb 11 OK gomb 12 Function 4. gomb 13 Function 3. gomb 14 Function 2. gomb 15 Function 1. gomb 3

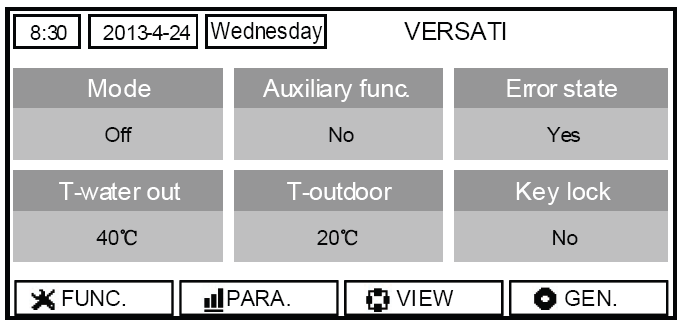

4 Képernyőképek Kikapcsolt állapot, de a berendezés áram alatt van: A 9.számú be/kikapcsológomb megnyomása után a főmenüt érjük el: Mode: Auxilary func.: Error state: T-water out: T-outdoor: a berendezés üzemmódja más fűtőegység van-e? (kazán, napkollektor, stb.) van-e hiba? előremenő vízhőmérséklet külső levegőhőmérséklet Key lock: kulcsos kapcsoló 4

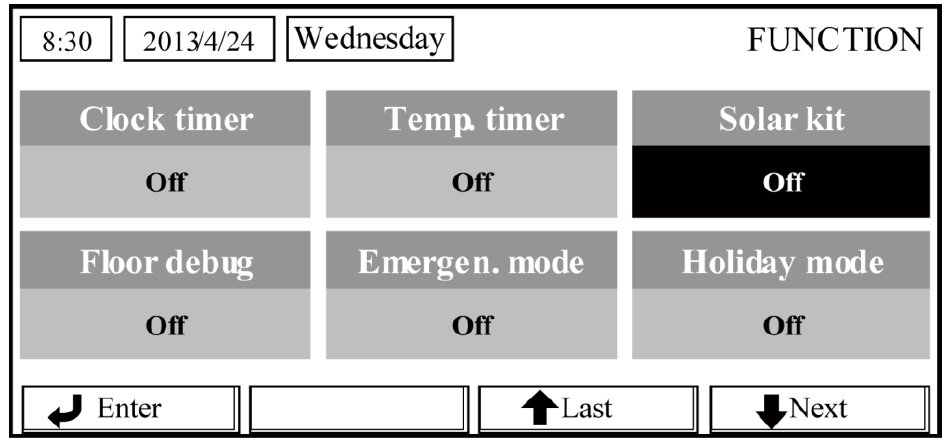

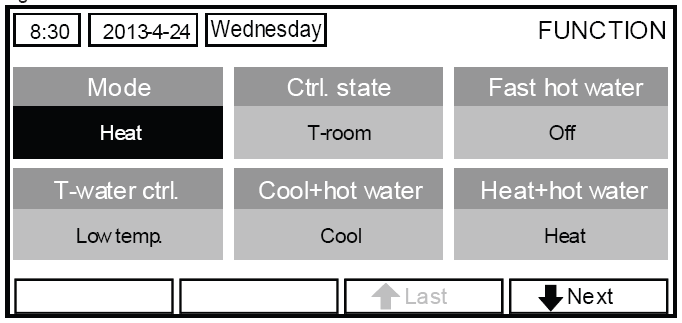

5 Parancsikonok jelentése: FUNC: PARA: VIEW: GEN.: funkciók beállítása paraméterek beállítása kültéri egység üzemállapota és paraméterei általános beállítások FUNKCIÓK A menü több oldalon keresztül sorolja fel a lehetőségeket, az oldalak között a LAST/NEXT ikonok segítségével lehet váltogatni. Megnevezés Jelentése Lehetőségek Alapértelmezés Megjegyzés MODE üzemmód beállítása Cool/Heat /Hot water / Cool+Hot water / Heat+Hot water Heat Hot water csak melegvíztárolóval Ctrl. state szabályozás forrása T-water out /T-room T-water out víz-/szobahőmérséklet Fast hot water gyors melegvíztermelés On/Off Off elektromos boylerhez T-water ctrl. Cool+hot water magas vagy alacsony-hőmérsékletű a fűtési rdsz. hűtés és melegvíztermelés lehetősége High temp. /Low temp. Low temp. 2) Cool/Hot water Cool 3) 5

6 Megnevezés Jelentése Lehetőségek Alapértelmezés Megjegyzés Heat+hot water fűtés és melegvíztermelés lehetősége Heat/Hot water Heat 3) Quiet mode csendes üzemmód On/Off Off Quiet timer időzíthető csendes üzemmód On/Off Off 4) Weather-dependent mode időjárásfüggő üzemmód On/Off Off áramszünet után újrain. Holidayrelease Disinfection heti időzítő alapján működő üdülés m. melegvíztartály fertőtlenítő fűtése On/Off Off heti időzítő On/Off Off elektromos! Weekly timer heti időzítő On/Off Off 5) Clock timer állandó időzítés On/Off Off 6) Temperature timer hőmérsékletek időzítése On/Off Off 7) Solar kit napkollektoros rendszerrel együttm. On/Off/Timer Off Floor debug padlófűtési körök szabályozása On/Off Off 8) Emergency mode vészüzemmód On/Off Off csak elektromos fűtőbetét! Holiday mode szünidő mód On/Off Off Thermostat külső termosztát Air/Without / Air+hot water Without Assistant heater elektromos fűtőbetét 1/2/Off 1 Other heater más fűtőberendezés With/Without Without Chassis heater kompr.karterfűtés On/Off Off underpan Tank heater running melegvíztartály fűtés With/Reserved Reserved Plate heat exc.heater beltéri hőcserélő fagyvédelmi fűtés On/Off On 6

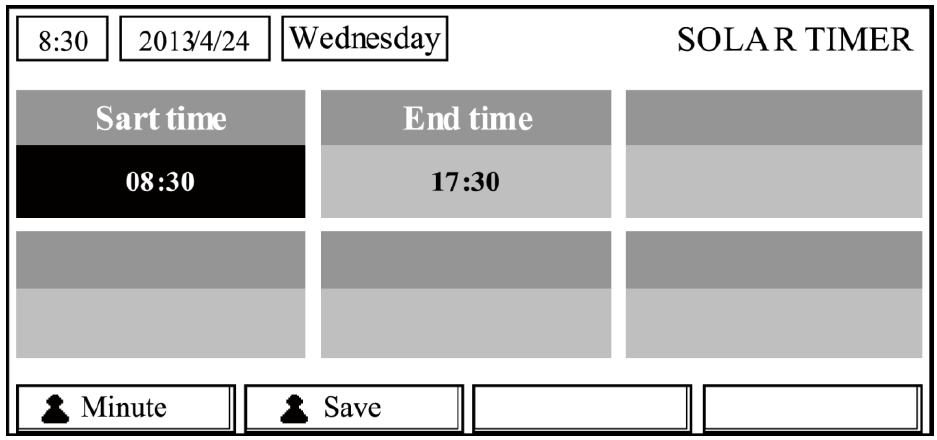

7 Solar kitantifreeze napkollektor fagymentesítés On/Off Off Water tank melegvíztartály With/Without Without Tank sensor mvt.hőmérők száma 1/2 2 Solar heater napkollektor With/Without Without FCU fan-coil With/Without Without Radiator conf radiátor With/Without Without Remote sensor szobahőmérő With/Without Without 1) Air removal On/Off Off Address hőszivattyú címe Gate ctrl ajtónyitás-érzékelő On/Off Off Megjegyzések: 1) ha a Remote Sensor menüben with -et választunk, akkor felajánlja a T-out water (előremenő víz) és T-room (szobahőmérséklet) szabályozási lehetőségeket. 2) vízhőmérsékletek beállítása: * WOT-Heat (fűtési előremenő hőmérséklet) magas hőmérséklet módban 45, alacsonyban 35 * automata üzemmódban a vízhőmérsékletek C, alacsony módban C közötti tartományban lesznek 3) Hot water módot csak melegvíztartály meglétekor választhat ki 4) időzíthető csendes üzemmód 7

8 5a) heti időzítő beállítása Minden napra: x (semmi), pipa (klimatizálás), holiday lehetőséget állíthat be 8

9 Egy napra max. 5 periódust állíthat be, ezeknek meg tudja adni a kezdetét és végét, periódusonként az akkor aktuális üzemmódokat. A periódusok a rendszerbeállításokat fogják alkalmazni. 5b) napi időzítő beállítása A napi időzítő nem használható együtt a heti időzítővel! 5c) napkollektor (napi) időzítő beállítása (ha rendelkezésre áll) Ha a Solar kit opciót ON-ra állítja, akkor beállíthatóvá válik a kezdő- és befejező időpont is. 9

10 6) beállítható vízhőmérsékletek Hűtési üzemmód: 7-25 C (fan-coil), vagy C (falhűtés) Fűtési üzemmód: C (fan-coil), vagy C (padlófűtés) Szobahőmérséklet: hűtés vagy fűtés C 7) hőmérsékletek időzítése 10

11 8) floor debug: padlófűtési körök szabályozása segments: körök száma period 1 temp: felfűtési ciklus hőmérséklete dt of segment: hőm.különbség segment time: egy szegmens felfűtésének ideje 11

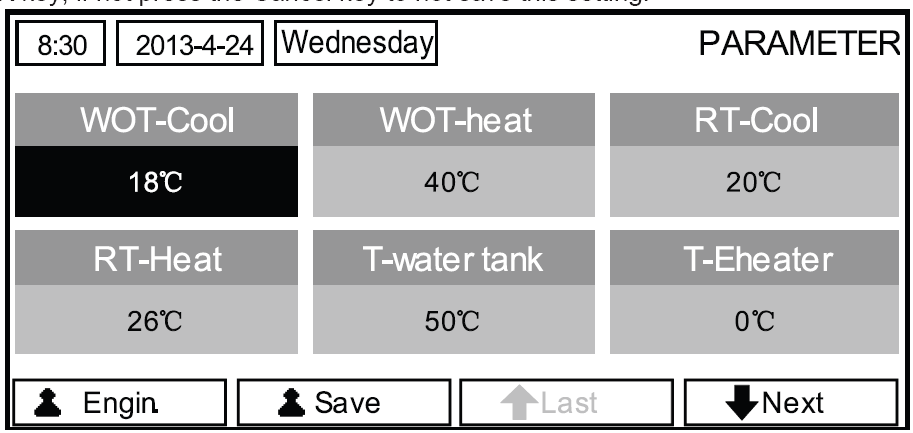

12 PARAMÉTEREK Megnevezés Jelentés Értéktartomány Alapértelmezés előremenő 7~25 [With FCU] WOT-Cool vízhőmérséklet 7/18 18~25 [Without FCU] hűtési üzemmódban WOT-Heat RT-Cool RT-Heat T-water tank T-Eheater T-Extraheater T-HP Max Solarwater Max Lower AT-Heat Upper AT-Heat előremenő vízhőmérséklet fűtési üzemmódban szobahőmérséklet hűtési üzemmódban szobahőmérséklet fűtési üzemmódban melegvíztartály hőmérséklete elektromos fűtőbetét bekapcsolási külső hőmérséklete (1.) elektromos fűtőbetét bekapcsolási külső hőmérséklete (2.) hőszivattyús üzemben a max. előremenő hőmérs. napkollektor max. előremenő hőmérs. automata üz. a fűtési üzemód külső hőmérséklet alsó h. automata üz. a fűtési üzemód külső hőmérséklet felső h ~60 [High temp.] 25~55 [Low temp.] 45/35 18~ ~ ~ ~ ~ ~ ~ ~ ~37 25

13 Upper RT-Heat Lower RT-Heat Upper WT-Heat Lower WT-Heat Lower AT-Cool Upper AT-Cool Upper RT-Cool Lower RT-Cool Upper WT-Cool Lower WT-Cool 13 22~ ~ ~60 [High temp.] 30~55 [Low temp.] 55~58 [High temp.] 25~29 [Low temp.] 60/35 50/29 8~ ~ ~ ~ ~25 [With FCU] 22~25 [Without FCU] 7~14 [With FCU] 18~21 [Without FCU] 15/23 7/18 automata üz. a fűtési üzemód szoba hőmérséklet felső h. automata üz. a fűtési üzemód szoba hőmérséklet alsó h. automata üzemmódban az előremenő vízhőmérséklet felső k. automata üzemmódban az előremenő vízhőmérséklet alsó k. automata üzemmódban a hűtési üzemód külső hőmérséklet alsó h. automata üzemmódban a hűtési üzemód külső hőmérséklet felső h. automata üzemmódban a hűtési üzemód szoba hőmérséklet felső h. automata üzemmódban a hűtési üzemód szoba hőmérséklet alsó h. automata üzemmódban az előremenő vízhőmérséklet felső k. automata üzemmódban az előremenő vízhőmérséklet alsó k. T-Cool hűtési delta T 2~10 5 T-Heat fűtési delta T 2~10 10 T-hot water melegvíz delta T 2~8 5 Room temp variation szobahőm. delta T 1~5 C 2 C Run time utánfutási idő 1~10min 3/5 min Solar kit-start temp napkoll.ind.hőmérs. variation 10~30 C 15 C Solar pannel-max. napkoll. leállítási temp hőmérséklet 90~130 C 110 C

14 NÉZET (kültéri egység üzemállapota és paraméterei) Status: üzemállapotok Compressor: Fan1-2: IDU-WP, SOlar.WP: Tank heater: kompresszor ventillátorok szivattyúk melegvíztartály elektromos fűtése 14

15 3-way valve: Crankc.heater : Chassis heater: Defrost: Oil return: Thermostat: Assist. heater: Water switch: háromjáratú váltócsap karterfűtés hőcserélő fűtés leolvasztás olajvisszatérítő ciklus termosztát működése kisegítő fűtés áramláskapcsoló CTW-valve 1: kétjáratú csap 1. CTW-valve 2: kétjáratú csap 2. Doorguard Card: Opration LED: Error LED: 4-way valve: kulcsos kapcsoló működésjelző hibajelző négyutú (klíma) váltócsap IDU heater 1: elektromos fűtőbetét 1. IDU heater 2: elektromos fűtőbetét 2. Auto-antifreeze: automatikus fagymentesítés 15

16 Kijelzett értékek: Full Name Kültéri léghőmérséklet Sívóoldali léghőmérséklet Nyomóoldali léghőmérséklet Leolvasztási hőmérséklet Visszatérő víz hőmérséklete Előremenő víz hőmérséklete (hőcserélőből) Előremenő víz hőmérséklete (elektr. fűtésből) Melegvíztartály beállított hőmérséklete Melegvíztartály tényleges hőmérséklete Szobahőmérséklet Napkollektoros kör visszatérő hőmérséklet Napkollektoros kör előremenő hőmérséklet Napkollektor panel hőmértéklete Úszómedence vízhőmérséklete Úszómedence fűtőkör visszatérő hőmérséklet Úszómedence fűtőkör előremenő hőmérséklet Nyomóoldali nyomás Entalpikus nyomás Szívóoldali nyomás Automata üzemmód beállítási hőmérséklete Padlófűtés-szabályozás beállított hőmérséklete Padlófűtési körök periódusideje Displayed Name T-outdoor T-suction T-discharge T-defrost T-water in PE T-waterout PE T-waterout EH T-tank ctrl. T-tank display T-remote room T-SL water I T-SL water O T-SL panel T-Swimming T-Swimming in T-Swimming out Dis.pressure En.pressure Su.pressure T-auto mode T-floor debug Debug time 16

17 Program verziója: HIBAKÓDOK: Hibajelenség megnevezése Kijelzett hiba Hibakód Külső léghőmérő hiba Ambient sensor F4 Leolvasztási hőmérő hiba Defro. sensor d6 Nyomóoldali hőmérő hiba Disch. sensor F7 Szívóoldali hőmérő hiba Suction sensor F5 Kültéri ventillátormotor hiba Outdoor fan EF Kompresszort túlterhelésvédelem Comp. overload H3 Magasnyomás hiba High pressure E1 Alacsony nyomás hiba Low pressure E3 Magas nyomóoldali hőmérséklet Hi-discharge E4 Hűtőközeg szivárgása Refri-loss P2 17

18 Hőszivattyú szivattyújának védelme HP-pump E0 Napkollektoros kör szivattyújának védelme SL-pump EL Úszómedence fűtőkör szivattyújának védelme Swimming-pump Hibás DIP teljesítménybeállítás Capacity DIP c5 Kommuniációs hiba kültéri és beltéri egység között ODU-IDU Com. E6 Magasnyomás-kapcsoló hiba Pressure sens. Fc Entalpikus hőmérő hibája En. senser F8 Hőcserélőből kilépő víz hőmérőjének hibája Temp-HELW F9 Alacsony-nyomás érzékelő hiba LOW-pre. Sens. dl Külső hőleadó kilépő víz hőmérőjének hibája Temp-AHLW dh Klíma folyadékhőmérő hiba Temp-RLL F1 Hőcserélőbe belépő víz hőmérőjének hibája Temp-HEEW / Melegvíztartály 1. hőmérőjének hibája Tank sens. 1 FE Melegvíztartály 2. hőmérőjének hibája Tank sens. 2 / Szobahőmérő hiba T-Remote Air1 F3 Napkollektor előremenő hőmérő hiba Temp-SHLW / Hőszivattyú áramláshiba HP-Water SW Ec Napkollektor áramláshiba SL-Water SW F2 Úszómedence fűtés áramláshiba SW-Water SW F1 Külső 1. fűtő túlmelegedés Auxi. heater 1 EH Külső 2. fűtő túlmelegedés Auxi. heater 2 EH Melegvíztartály elektromos fűtő túlmelegedés Auxi. -WTH EH DC busz feszültsége alacsonyabb a megengedettnél DC under-vol. PL DC busz feszültsége magasabb a megengedettnél DC over-vol. PH Belépő tápfeszültség nem megfelelő (túláram) AC curr. pro. PA IPM hiba IPM defective H5 PFC hiba FPC defective Hc Induláskori nemmegfelelőség Start failure Lc Fázisvesztés Phase loss LD Meghajtómodul újraindul Driver reset P0 Kompresszor túláram Com. over-curr. P5 Túl nagy kompresszorsebesség Overspeed LF Áramérzékelő hibája Current sen. Pc Kompresszor tekercsek szinkronhibája Desynchronize H7 Megszorult a kompresszor Comp. stalling LE IPM vagy PFC modul túlmelegedés Overtemp.-mod. P8 IPM vagy PFC modul hőmérőhiba T-mod. sensor P7 Töltőáramkör hibás Charge circuit PU Nem megfelelő betápfeszültség AC voltage PP Meghajtómodul hőmérőhiba Temp-driver PF Nullaátmenet hiba AC contactor P9 Temperature drift protection Temp. drift PE Fázissorrend ellenőr hiba Sensor con. PD Kommunikációs hiba a kültériben ODU Com. E6 Kommunikációs hiba a beltériben IDU Com. E6 Kommunikációs hiba a kültériben (panelek között) Driver Com. E6 Napkollektor túlmelegedés Solarsuperheat F6 18

19 ÁLTALÁNOS BEÁLLÍTÁSOK Temp.unit: Language: On/off memory: Time&Date: Beeper: Back light: hőmérséklet mértékegysége ( C/ F) angol/kínai működjön-e a memória beállítani az időt és dátumot csipogó be/ki háttérvilágítás RENDSZERÓRA BEÁLLÍTÁSA KEY LOCK (billentyűzár) Tartsa lenyomva legalább 5 másodpercig a FEL és LE gombokat a funkció be-, és kikapcsolásához. 19
