Napelem modulok, ipari és lakossági felhasználásra.

Átírás

1 Napelem modulok, ipari és lakossági felhasználásra.

2 A vállalat A SiG Solar Magyarország kft ben jött lére a SiG Solar GmbH cég magyarországi illetve kelet-európai képviseleteként. A kimagasló minőségű Sun Earth napelemeivel a SiG Solar GmbH már 2004-ben meghódította a német piacot és azóta Németország egyik vezető napelem forgalmazója. Miután a napelemeknél fontos a kiváló minőség, úgy mint a teljesítmény, ezért a SiG Solar GmbH a termelés helyszínén saját minőség ellenőrökkel dolgozik és biztosítják a szigorú európai színvonal és minőségbiztosítás fenntartását. A gyártó kiválasztásánál fontos szempont volt a nagy tapasztalat, és a német precizitásra épített, minőségi ellenőrzött termékek előállítása. Ma már szívesen alkalmazzák Európa szerte a kivalló minőségű és megbízható Sun Earth napelemeket. Ezeket a napelemeket telepítették többek közt Németország, Spanyolország és Olaszország kis és nagy naperőműveiben, de egyre jobban teret hódít más európai országokban is. Ez a fejlett technológia mára már családi házakra és ipari létesítményekre szerelt napelemes rendszerekre is jellemző. 02

3 Gyártelepek A napelemek gyártását már 1966-ban beindították ban SunEarth márka megalapításának idején kerültek gyártásra az első modulok. Ma, világszerte a legnagyobb tapasztalattal rendelkező napelem cella és modul gyártói közé tartozik a SunEarth. SunEarth 60%-ban állami tulajdonú vállalat volt, ami 1996-ig szinte kizárólagosan a kínai űrhajós program részére földrengés és időjárás előrejelző állomásokat szállított os gyártelep: Az előállított napelem modulok összteljesítménye évente 100 MW ben végleg privatizálva lett. Azóta több mint 1 Mrd lett új gyárakba befektetve! Megkülönböztetett figyelmet érdemel, hogy egy új, saját szilícium gyárral rendelkezik os gyártelep: Az előállított napelem modulok összteljesítménye évente 200 MW. A gyártási kapacitást és a gyártelepeket az elmúlt években folyamatosan bővítették ban sikerült áttörni a szilícium lapkáknál, celláknál és napelem moduloknál az éves 100 MW-os termelési kapacitást. Folyamatos fejlődés által sikerült 2008ban a kapacitást 200 MW-ra megduplázni. A termelési kapacitás 2012-re több mint 1GW-ot fogja meghaladni. A teljes gyártási folyamat kezdve a szilícium kristálytól, lapkákon, cellákon át, egészen a kész modulokig, a SunEarth gyártelepein történik. A külső beszállítók kizárásával garantálják a folyamatos és kitűnő SunEarth napelemek minőségét. 03

4 Termelés A modulok minden egyes építőelemei szigorú ellenőrzésen mennek keresztül. A végső ellenőrzést a kiszállítás előtt részben a SiG Solar európai munkatársai végzik a termelés helyszínén. A megmunkálás előtt minden egyes napelem cellát egyenként bemérnek és osztályoznak. Kiszállítás előtt minden modul hitelesített, speciális Flashmaschine készülékkel bemérnek. A mérési eredményeket már 3 héttel a szállítás előtt a vásárló rendelkezésére bocsáthatják. Tibeti (tenger feletti 4200m) és a Xian Jiangi sivatag (tenger feletti 5500m) kísérleti telepein, rendkívüli időjárási (éjszaka -20ºC-tól napközbeni +45ºC-ig) körülmények ellenére, a SunEarth napelem moduljai év után is még mindig az eredeti teljesítményűk 96%-át nyújtják. A legmodernebb ismeretek szerint előállított nagy értékű gyártósorok - amelyeket neves Svájci, Német, Japán és Amerikai gyártó cégek állítottak elő, biztosítják a folyamatos magas színvonalú termelést. Csaknem az egész termelési folyamat automatikus, melyet kizárólag magasan képzett mérnökök irányítanak, úgy a gyár kutatólaboratóriumában mint a termelés ellenőrzésében. 04

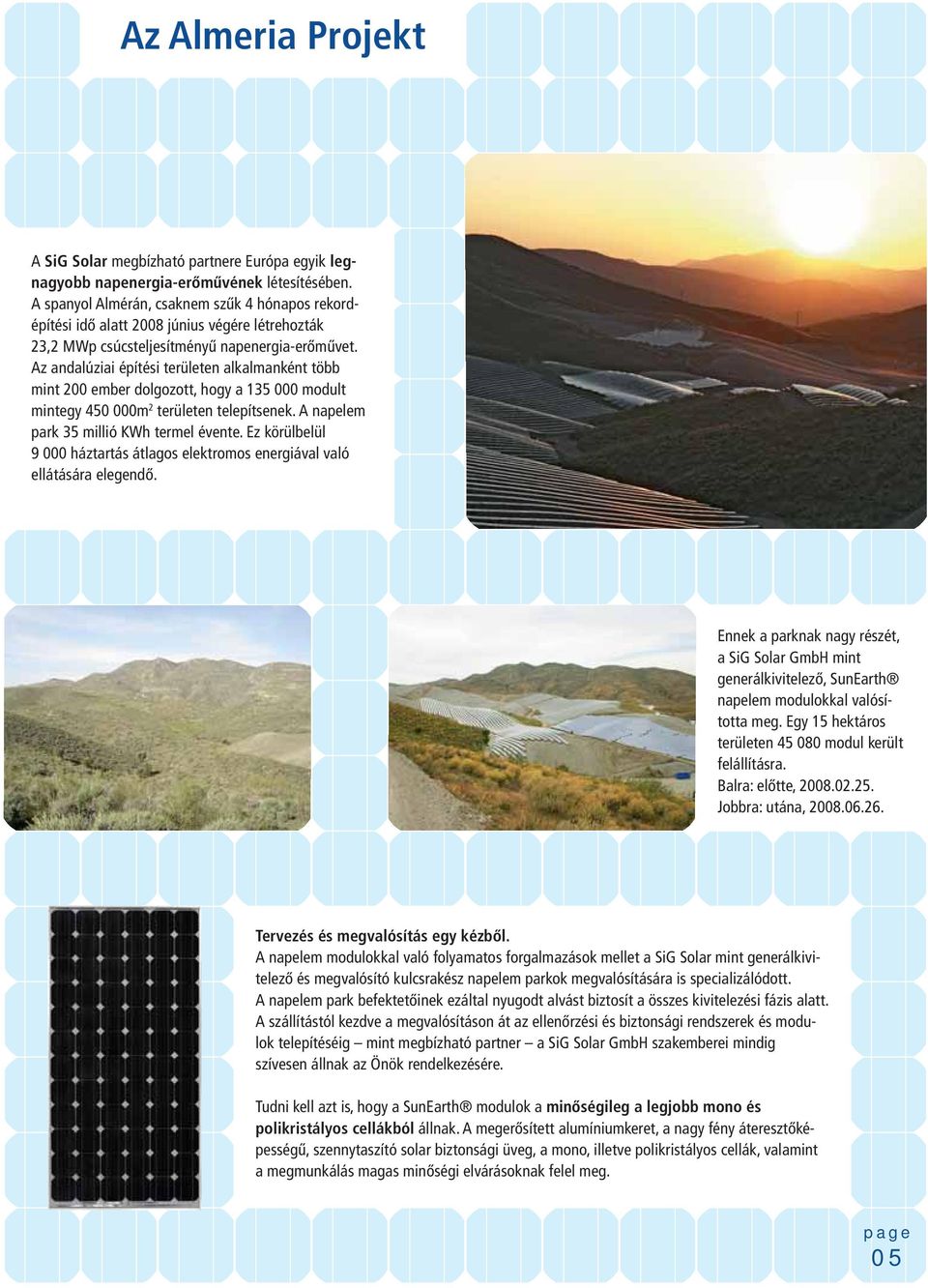

5 Az Almeria Projekt A SiG Solar megbízható partnere Európa egyik legnagyobb napenergia-erőművének létesítésében. A spanyol Almérán, csaknem szűk 4 hónapos rekordépítési idő alatt 2008 június végére létrehozták 23,2 MWp csúcsteljesítményű napenergia-erőművet. Az andalúziai építési területen alkalmanként több mint 200 ember dolgozott, hogy a modult mintegy m 2 területen telepítsenek. A napelem park 35 millió KWh termel évente. Ez körülbelül háztartás átlagos elektromos energiával való ellátására elegendő. Ennek a parknak nagy részét, a SiG Solar GmbH mint generálkivitelező, SunEarth napelem modulokkal valósította meg. Egy 15 hektáros területen modul került felállításra. Balra: előtte, Jobbra: utána, Tervezés és megvalósítás egy kézből. A napelem modulokkal való folyamatos forgalmazások mellet a SiG Solar mint generálkivitelező és megvalósító kulcsrakész napelem parkok megvalósítására is specializálódott. A napelem park befektetőinek ezáltal nyugodt alvást biztosít a összes kivitelezési fázis alatt. A szállítástól kezdve a megvalósításon át az ellenőrzési és biztonsági rendszerek és modulok telepítéséig mint megbízható partner a SiG Solar GmbH szakemberei mindig szívesen állnak az Önök rendelkezésére. Tudni kell azt is, hogy a SunEarth modulok a minőségileg a legjobb mono és polikristályos cellákból állnak. A megerősített alumíniumkeret, a nagy fény áteresztőképességű, szennytaszító solar biztonsági üveg, a mono, illetve polikristályos cellák, valamint a megmunkálás magas minőségi elvárásoknak felel meg. 05

6 SUN EARTH PV monokristályos modulok IEC és UL minősített 100%-ban integrált minőségirányítás a SiG Solar GmbH által német teljesítmény- és termelési garancia 7 év teljes kőrű termékgarancia, továbbá 10 év után 90%-os, illetve 25 év után eredeti teljesítményükhöz képest 80%-os teljesítménygarancia 06

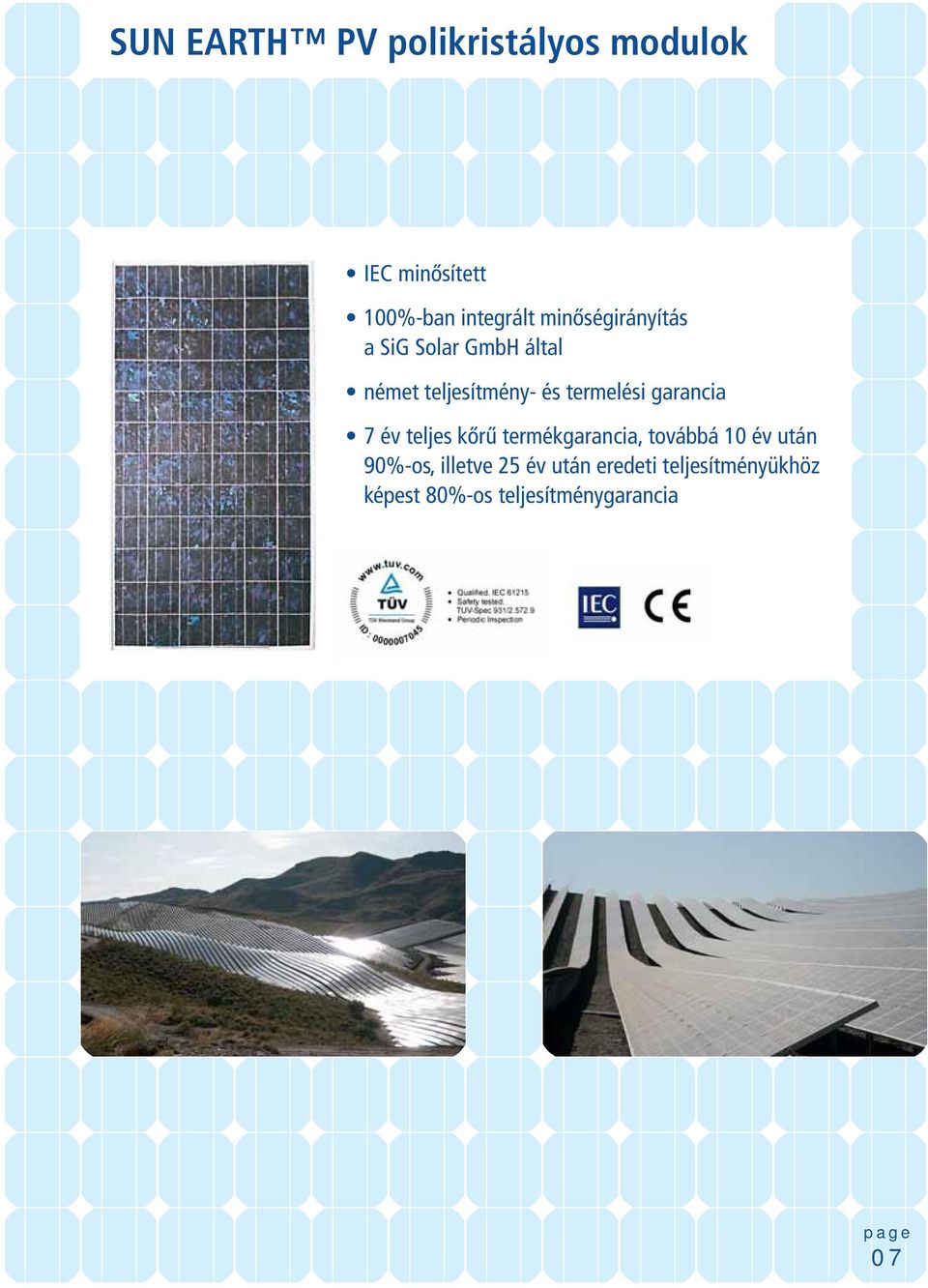

7 SUN EARTH PV polikristályos modulok IEC minősített 100%-ban integrált minőségirányítás a SiG Solar GmbH által német teljesítmény- és termelési garancia 7 év teljes kőrű termékgarancia, továbbá 10 év után 90%-os, illetve 25 év után eredeti teljesítményükhöz képest 80%-os teljesítménygarancia 07

8 Műszaki adatok SunEarth Monokristályos napelem modulok Polikristályos napelem modulok Névleges teljesítmény (Wp) Modul teljesítményfok (%) 12,5 12,9 13,3 13,7 14,1 12,5 12,9 13,3 13,7 Teljesítménytolerancia (%) +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 5 Névleges feszültség (V) 34,6 34,8 35,0 35,2 35,4 34,8 35,0 35,2 35,4 Üresjárati feszültség (V) 43,6 43,8 44,0 44,0 44,2 43,2 43,4 43,6 43,8 Névleges áram (A) 4,63 4,74 4,86 4,96 5,08 4,60 4,72 4,83 4,95 Rövidzárlati áram (A) 5,19 5,26 5,36 5,48 5,53 4,97 5,07 5,17 5,26 Tesztelve STC: AM 1,5 fénybeáramlás 1000W/m TC 25 C alapján SunEarth mono és polikristályos napelem modulok NOTC: 47± 2 C Hőmérsékleti hatékonyság teljesítmény Pmpp: -(0,40± 0,05)%/ C Hőmérsékleti hatékonyság névleges feszültség: -(0,40± 0,05)%/ C Hőmérsékleti hatékonyság névleges áram: +(0,02± 0,015)%/ C Hőmérsékleti hatékonyság üresjárati feszültség: -(0,35± 0,05)%/ C Hőmérsékleti hatékonyság rövidzárlati áram: +(0,025± 0,015)%/ C Maximális rendszerfeszültség II. érintés védelmi osztály szerint: 750 VDC Maximálsi rendszerfeszültség IEC szerint: 1000 VDC Súly: 16 kg Keret: eloxált alumínium Előlap: Saint-Gobain -i nagy fény áteresztő képességű, reflexiómentes, öntisztító biztonsági solar üveg Üveg vastagság: 3.2 mm Cella foglalat: First Hot-Melt Adhesive Film Co.,Ltd. típus: EVA, HZF-L-0406 Hátlap: August Kremple & Söhne GmbH, típus: TPT, PTL3-38/75TWH Kapcsoló doboz: IP 65 Bypass diódák: 3 db 10 Amp Csatlakozó kábel: 2 PfG x 4mm, 85 cm kábelhosszúság, csatlakozó: Top PV-ST01 (MC-4 kompatibilis) Maximális terhelési határ: Üzemi hőmérséklet: -40 C~+90 C Tárolási hőmérséklet: -40 C~+90 C Üveg maximális terhelhetősége: 540 Kg/m 2 Ellenőrzött jégeső tűrőképesség: km/h Csomagolási és szállítási információk: Kartonegységek: 10 db kartononként Kartonméret: 1630 x 550 x 900 mm Karton súlya (üresen): 9 Kg Kartonok száma: 24/56 (20/40-es konténerben) Minden modul UL-Listed, SK-II és TÜV/IEC hitelesített 08 Méret: A: 1580 mm B: 808 mm C: 46mm D: 1176+/-2 mm E: 737+/-2 mm F: 850 mm

9 Műszaki adatok SunEarth Monokristályos napelem modulok Polikristályos napelem modulok Névleges teljesítmény (Wp) Modul teljesítményfok (%) 11,8 12,3 12,9 13,5 14,2 12,3 12,9 13,5 Teljesítménytolerancia (%) +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 +/- 3 Névleges feszültség (V) 45,8 46,2 46, ,4 46,0 46,4 46,8 Üresjárati feszültség (V) 57,8 58,2 58, ,4 57,8 58,2 58,6 Névleges áram (A) 4,37 4,55 4,72 4,9 5,07 4,57 4,74 4,92 Rövidzárlati áram (A) 4,87 5,01 5,14 5,26 5,39 5,05 5,18 5,3 Tesztelve STC: AM 1,5 fénybeáramlás 1000W/m TC 25 C alapján SunEarth mono és polikristályos napelem modulok NOTC: 47± 2 C Hőmérsékleti hatékonyság teljesítmény Pmpp: -(0,40± 0,05)%/ C Hőmérsékleti hatékonyság névleges feszültség: -(0,40± 0,05)%/ C Hőmérsékleti hatékonyság névleges áram: +(0,02± 0,015)%/ C Hőmérsékleti hatékonyság üresjárati feszültség: -(0,35± 0,05)%/ C Hőmérsékleti hatékonyság rövidzárlati áram: +(0,025± 0,015)%/ C Maximális rendszerfeszültség II. érintés védelmi osztály szerint: 750 VDC Maximálsi rendszerfeszültség IEC szerint: 1000 VDC Súly: 23 kg Keret: eloxált alumínium Előlap: Saint-Gobain -i nagy fény áteresztő képességű, reflexiómentes, öntisztító biztonsági solar üveg Üveg vastagság: 3.2 mm Cella foglalat: First Hot-Melt Adhesive Film Co.,Ltd. típus: EVA, HZF-L-0406 Hátlap: August Kremple & Söhne GmbH, típus: TPT, PTL3-38/75TWH Kapcsoló doboz: IP 65 Bypass diódák: 3 db 10 Amp Csatlakozó kábel: 2 PfG x 4mm, 85 cm kábelhosszúság, csatlakozó: Top PV-ST01 (MC-4 kompatibilis) Maximális terhelési határ: Üzemi hőmérséklet: -40 C~+90 C Tárolási hőmérséklet: -40 C~+90 C Üveg maximális terhelhetősége: 400 Kg/m 2 Ellenőrzött jégeső tűrőképesség: km/h Csomagolási és szállítási információk: Kartonegységek: 10 db kartononként Kartonméret: 1646 x 550 x 1157 mm Karton súlya (üresen): 15 Kg Kartonok száma: 56 (40-es konténerben) Minden modul UL-Listed, SK-II és TÜV/IEC hitelesített Méret: A: 1596 mm B: 1065 mm C: 46 mm D: 1176+/-2 mm E: 994+/-2 mm F: 850 mm 09

10 Jótállás Jótállási feltételek SunEarth TDB125* P + TDB125* P termékek számára: A termékeinkre teljes körű jótállást a SiG Solar GmbH vállalja a gyártó nevében is. A gyártó termékeire külön termék-felelősségbiztosítást kötött. Garantált, hogy a SunEarth modulok rendeltetésszerű használat mellet 7 évig mindenféle meghibásodástól mentesek. Világszerte elismert tesztfeltételek (STC) alapján garantált, hogy a SunEarth modulok 10 év után eredeti teljesítményük 90%-át tartják. Világszerte elismert tesztfeltételek (STC) alapján garantált, hogy a SunEarth modulok 25 év után eredeti teljesítményük 80%-át tartják. Garantált, hogy a SunEarth 160/165/170/175/180 Wp és 200/210/220/230/240 Wp modulok 15 év után mai minőséggel utánrendelhetők. A jótállás érvényességét veszti, amennyiben a modulok nem rendeltetésszerű használata, hibás szerelése, a gyártón kívüli műszaki változtatás, vagy egyéb befolyásolás éri, ami a gyártó előírásától eltér. Jótállás igénybevétel esetén, bármiféle panasszal, moduljainkkal kapcsolatos mindenféle kérdéssel a SiG Solar Magyarország Kft. az Ön rendelkezésére áll. A jótállás a SiG Solar Magyarország Kft. és a gyártó között rendeződik. A SiG Solar Magyarország Kft. hátterében a SiG Solar GmbH-val, valamint a SunEarth, mint a világon egyik legtapasztaltabb modulgyártó, kétség kívüli a világon a legmegbízhatóbb partner a teljes jótállási idő alatt. A mottónkhoz híven: As long as the sun is shining, we will be serving you! (Amíg süt a nap, addig a szolgálatára állunk!) 10

11 Referenciáink Almeria, Spanyolország 7,8MW Soria, Spanyolország 2,2MW Passau, Németország 0,5MW Stuhr, Németország 26kW Kérje további részletes referencia listánkat! 11

12 As long as the sun is shining, we will be serving you! SiG Solar Magyarország Kereskedelmi és Szolgáltató kft. Cégjegyzékszám: Erki János Tel: (+36) (+36) Internet:
