HASZNÁLATI ÚTMUTATÓ A HOTPOINT ARISTON WMSD 723 TÍPUSÚ MOSÓGÉPHEZ

Átírás

1 TERMÉKISMERTET ADATLAP Gyártó: Típus: WMSD 723 Elírt kapacitás a pamut kg-jában kifejezve Energia hatékonysági osztály: 7 kg A+++ Súlyozott éves energiafogyasztás: 173,0 kwh/év A tényleges energia fogyasztás a készülék üzemelési módjától függ. Normál 60ºC-os pamutprogram teljes töltet melletti energia 0,999 kwh fogyasztása: Normál 60ºC-os pamutprogram fél töltet melletti energia 0,576 kw/h fogyasztása: Normál 40ºC-os pamutprogram fél töltet melletti energia 0,542 kw/h fogyasztása: Súlyozott energiafogyasztás kikapcsolt üzemmódban: készenléti üzemmódban: 1,0 W 1,0 W Súlyozott éves vízfogyasztás 60º C-os és 40ºC-os teljes töltetű pamutprogram esetén (a tényleges vízfogyasztás a készülék üzemelési módjától függ) 9749,0 liter/év Centrifugálási hatékonysági osztályság G-tl/legkevésbé hatékony/ A-ig/leghatékonyabb/ skálán B Legnagyobb centrifugálási sebesség: 1200 f/perc Maradék nedvességtartalom, teljes töltet esetén: 53 % Programid 60ºC-os pamutprogramnál teljes töltet esetén: 190,0 perc Programid 60ºC-os pamutprogramnál fél töltet esetén: 145,0 perc Programid Ő0ºC-os pamutprogramnál fél töltet esetén: 140,0 perc A bekapcsolva hagyott üzemmód idtartama: 30 perc A levegben terjed akusztikus zajkibocsátás 1 pw 58 db/a hangteljesítményre vonatkoztatva 60ºC pamutprogramnál, 74 db/a mosásnál és centrifugálásnál: A készülék elhelyezése: Szabadon álló A normál 60ºC-os és a normál 40ºC-os pamutprogram az a normál mosási program, amelyre a címkén és az adatlapon található tájékoztatás vonatkozik, alkalmasak az átlagosan szennyezett pamut ruhanemű mosására, illetve, hogy az energia- és vízfogyasztás szempontjából együtt, ezek a leghatékonyabb programok. Ez a készülék az alábbi Közösségi Irányelveknek felel meg: 2006/95 EC, 2002/96 EC, 1061/2010 EK 2004/108 CE HASZNÁLATI ÚTMUTATÓ A HOTPOINT ARISTON WMSD 723 TÍPUSÚ MOSÓGÉPHEZ A forgalomba hozó a 193/2011(IX.22) Korm. rendelet alapján tanúsítja, hogy a fenti típusú háztartási automata mosógép megfelel az elírásoknak. Gyártó: Forgalmazó: MERLONI Elettrodomestici spa. INDESIT Company Magyarország Viale Aristide Merloni Háztartástechnikai Kft. Fabriano (AN) ITALY 1054 Budapest, Alkotmány u.21 WMSD

2 Kedves Vásárló! Köszönjük, hogy a Hotpoint ARISTON termékét választotta. Biztosak vagyunk abban, hogy ez a modern és praktikus termék, amelyik a legjobb anyagokból készült, kielégíti minden igényét. Kérjük, mieltt használatba venné a készüléket, figyelmesen olvassa végig ezt a használati utasítást, hogy a legjobb teljesítményt érje el, minden lehetséget megismerjen és elkerülje azokat a zavarokat, amelyek a nem szabályszerű használatból erednek! A használati útmutatóban leírtak be nem tartásából ered károkért a gyártó nem vállal felelsséget. Ez a használati útmutató többféle, hasonló típusú készülékre vonatkozik, ezért olyan funkciók leírását is tartalmazhatja, amelyek az Ön készülékén nem találhatók. A szakszerűtlen üzembe helyezésbl keletkez kár nem tartozik a jótállási kötelezettségek körébe. Az üzembe helyezés költségei a vásárlót terhelik. A mosógép nagy értékű háztartási gép. Saját érdekében célszerű idszakonként szakemberrel ellenriztetni életvédelmi és működési szempontból. Így a súlyosabb hiba, vagy baleset megelzhet. A készülék háztartási használatra készült. A készülék használata során esetleg fellép összes veszélyes élethelyzetet nem lehet leírni, ezért kérjük, hogy minden esetben a legnagyobb körültekintéssel járjon el! A mosógépbl szivárog a A vízbevezet cs nincs jól csatlakoztatva (lásd a víz. Beszerelés című fejezetet). A mosószer-adagoló fiók eltömdött (lásd a Tisztítás és karbantartás című fejezetet). A leereszt cs nincs jól rögzítve (lásd a Beszerelés című fejezetet). A készülék záródik és a Kapcsolja ki a készüléket, húzza ki a csatlakozó kijelzn hibakód villog (pl. F-01,F-..) dugót és várjon körülbelül egy percet, mieltt visszakapcsolná a készüléket! Amennyiben a probléma továbbra is fennáll, kérjük, forduljon az Ügyfélszolgálathoz! Sok hab képzdik. A mosószer nem a mosógépekhez való (szerepelnie kell rajta, hogy gépi, kézi vagy gépi mosáshoz, vagy ehhez hasonló felirat). Túl sok mosószert használt. Ügyfélszolgálat Mieltt az Ügyfélszolgálathoz fordulna: Gyzdjön meg arról, hogy a hibát nem tudja maga is elhárítani (lásd a Rendellenességek és elhárításuk című fejezetet)! Újból indítsa el a programot, hogy lássa, elhárította-e a hibát! Amennyiben a hiba továbbra is fennáll, forduljon az Ügyfélszolgálatot: Ügyfélszolgálatunk minden hétköznap reggel 8 és délután 5 között várja a hívásokat a telefonszámon helyi hívás díjáért hívható telefonszámon. Amennyiben a készülék beszerelése és használata nem a használati útmutatóban leírtak szerint történt, a javítási költség Önt terheli. Csak engedélyezett Ügyfélszolgálathoz forduljon! Kérjük, adja meg a következ adatokat: A meghibásodás jellegét. A mosógép típusszámát (Mod.). A gyártási számot (Sorsz.). Ezen információk a mosógép hátsó részére felersített típuscímkén, és a készülék elüls oldalán az ajtó nyitása után is láthatóak WMSD 723/12, WMSD 723

3 A mosógép nem vesz fel vizet (a NO WATER; CHECK SUPPLY NINCS VÍZ; ELLENRIZZE üzenet jelenik meg a kijelzn) A mosógép folyamatosan szívja és leereszti a vizet. A mosógép nem ereszti le a vizet, vagy nem centrifugál. A mosógép nagyon rázkódik a centrifugálás alatt. A vízbevezet cs nincs csatlakoztatva a csaphoz. A cs meg van törve. A vízcsap nincs nyitva. A lakásban nincs víz. Nincs elegend nyomás. Nem nyomta meg a START/SZÜNET gombot. A leereszt cs nem a padlószinttl 6ő és 100 cm közötti magasságban van felszerelve (lásd a Beszerelés című fejezetet) A leereszt cs vége vízbe merül (lásd a Beszerelés című fejezetet). A fali szifonnak nincs szellzése. Ha e vizsgálatok után a probléma nem oldódik meg, zárja el a vízcsapot, kapcsolja ki a mosógépet és hívja az Ügyfélszolgálatot. Ha a lakás egy épület legfelsbb emeleteinek egyikén található, lehetséges, hogy a mosógép folytonosan szívja és leereszti a vizet. E kellemetlenség elkerülésére a kereskedelemben speciális szelepek vásárolhatóak. A program nem ereszti le a vizet: némelyik programnál manuálisan kell elindítani (lásd a Programok és funkciók című fejezetet) Be van kapcsolva a VASALÁS KÖNNYÍTÉS funkció: a program befejezéséhez nyomja meg a START/SZÜNET gombot (lásd a Programok és funkciók című fejezetet). A leereszt cs meg van törve (lásd a Beszerelés című fejezetet). A lefolyó el van dugulva. Az üzembe helyezéskor nem távolította el a forgódob rögzítését (lásd a Beszerelés című fejezetet). A mosógép nem áll vízszintben (lásd a Beszerelés című fejezetet). A mosógép a bútor és a fal közé van szorítva (lásd a Beszerelés című fejezetet). Tartalomjegyzék Üzembe helyezés 4 Kicsomagolás és vízszintbe állítás 4 Víz és elektromos csatlakoztatás 5 Els mosási ciklus 6 Műszaki adatok 6 A mosógép leírása 7 Kapcsolótábla 7 Készenléti mód 8 Kijelz 8 Ajtózár ellenrz lámpa 9 A mosási program elindítása 9 Programok és funkciók 12 Programtáblázat 12 Mosási funkciók 14 Mosószerek és mosandók 15 Mosószer adagoló fiók 15 A ruhák elkészítése 16 Speciális mosási programok 16 Óvintézkedések és tanácsok 17 Általános biztonság 17 Hulladék elhelyezés 18 A régi elektronikus termékek megsemmisítése 18 Az ajtó manuális kinyitása 18 Karbantartás és tisztítás 19 A víz elzárása és az elektromos áram kikapcsolása 19 A mosógép tisztítása 19 A mosószer-adagoló fiók tisztítása 20 A forgódob karbantartása 20 A szivattyú tisztítása 20 A vízbevezet cs ellenrzése 21 Hiba esetén 21 Ügyfélszolgálat 23 Termékismertet adatlap 24 WMSD WMSD 723

4 Üzembe helyezés rizze meg ezt a használati útmutatót, hogy késbb is bármikor elolvashassa! Ha a mosógépet eladná, átadná, vagy elajándékozná, gondoskodjon arról, hogy a használati utasítás a géppel együtt maradjon, hogy az új tulajdonos is megismerhesse a mosógép funkcióit és az ezekre vonatkozó figyelmeztetéseket! Figyelmesen olvassa el az utasításokat: Fontos információkat tartalmaznak az üzembe helyezéstl, a használatról és a biztonságról! Kicsomagolás és vízszintbe állítás Kicsomagolás 1. Csomagolja ki a mosógépet! 2. Ellenrizze, hogy a mosógép nem sérült-e meg a szállítás során! Ha a gépen sérülést talál, ne csatlakoztassa, és forduljon a készülék eladójához! 3. Távolítsa el a hátoldalon található, a szállításhoz felszerelt 4 darab védcsavart, valamint a távtartókat (lásd az ábrát)! 4. A lyukakat zárja le a tartozékként kapott műanyag dugókkal! 5. Minden darabot rizzen meg! Ha a mosógépet szállítani kell, eltte ezeket vissza kell szerelni. A csomagolóanyag nem gyermekjáték! Vízszintezés 1. A mosógépet sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, vagy más tárgyhoz! 2. Amennyiben a padló nem tökéletesen vízszintes, az els állítható láb be-, illetve kicsavarásával kompenzálhatja azt (lásd az ábrát)! A dlés a gép fels burkolatán mérve nem lehet több mint 2. A pontos vízszintezés biztosítja a gép stabilitását, így az működés során nem fog vibrálni, zajt okozni, vagy elmozdulni. Sznyegpadló, vagy sznyeg esetén a lábakat úgy állítsa be, hogy a mosógép alatt elegend hely maradjon a szellzésre. Hogy hozzáférjen az el kamrához: 1. Egy csavarhúzó segítségével távolítsa el a véd lemezt a mosógép elejérl (lásd az ábrát)! 2. Az óra járásával ellentétes irányban forgatva csavarja le a fedelet (lásd az ábrát): természetes, hogy egy kevés víz kifolyik! 3. Gondosan tisztítsa ki a bels részt! 4. Csavarja vissza a fedelet! 5. Szerelje vissza a véd lemezt úgy, hogy mieltt azt a gép felé nyomná, meggyzdik arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek! A vízbevezet cs ellenrzése Évente legalább egyszer ellenrizze a gumicsövet! Ki kell cserélni, ha repedezett, vagy hasadozott: a mosás során a nagy nyomás hirtelen repedést okozhat. Soha ne alkalmazzon már használt csöveket! Hiba esetén Megtörténhet, hogy a mosógép nem működik. Mieltt felhívná az Ügyfélszolgálatot (lásd az Ügyfélszolgálat című fejezetet) ellenrizze, hogy nem olyan problémáról van szó, amely a következ lista segítségével egyszerűen megoldható. Hiba: Lehetséges okok / Megoldás: A mosógép nem kapcsol be. A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen. Nincs áram a lakásban. A mosási program nem indul el. Az ajtó nincs jól becsukva. Nem nyomta meg a BE/KI gombot. Nem nyomta meg a START/SZÜNET gombot. A vízcsap nincs nyitva. Start késleltetést állított be (lásd A mosási program elindítása című fejezetet). WMSD WMSD 723

5 A tisztító programhoz használhat mosószert (az enyhén szennyezett ruhaneműkhöz ajánlott mennyiség 10 %-a) vagy speciális mosógép tisztítószert. Ajánlatos a tisztító programot minden 40. mosás program után elvégezni. A program elindításához nyomja meg 5 másodpercig egyszerre az A és B gombokat (lásd az ábrát)! A program automatikusan megkezddik és körülbelül 70 percig tart. A program kikapcsolásához nyomja meg a START/SZÜNET gombot! Víz és elektromos csatlakoztatás Vízbevezet cs csatlakoztatás 1. Csatlakoztassa a vízbevezet cs végét egy ¾ -os küls menettű hideg víz csatlakozóra (lásd az ábrát)! A csatlakoztatás eltt, eresszen ki a csapból vizet addig, amíg a víz teljesen tisztává nem válik! 2. Csatlakoztassa a vízbevezet csövet a mosógéphez úgy, hogy azt a hátul jobboldalon fent lév vízbemeneti csonkra csavarozza (lásd az ábrát)! A mosószer-adagoló fiók tisztítása Vegye ki a fiókot úgy, hogy kifelé húzza (lásd az ábrát)! Folyóvíz alatt mossa ki a tartót! Ezt a tisztítást rendszeresen végezze el! 3. Ügyeljen arra, hogy a csövön ne legyen törés, vagy szűkület! A csapnál a víznyomásnak a Műszaki adatok című táblázatban szerepl határértékek között kell lennie. Amennyiben a vízbevezet cs nem elég hosszú, forduljon szaküzlethez, vagy megbízott szakemberhez. Soha ne alkalmazzon használt csöveket! Mindig a készülékkel szállított csövet használja! A leereszt cs csatlakozása A leereszt csövet csatlakoztassa lefolyóhoz, vagy a padlótól 6ő és 100 cm közötti magasságban lév fali lefolyó szifonhoz anélkül, hogy megtörné, vagy akassza a mosdó, vagy a kád szélére úgy, hogy a tartozékok között lév vezett a csaphoz ersíti (lásd az ábrát). A leereszt cs szabad végének nem szabad vízbe merülnie. A forgódob karbantartása Az ajtót hagyja mindig résnyire nyitva, hogy elkerülje a kellemetlen szagok képzdését! A szivattyú tisztítása A mosógép öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási műveletekre. Az azonban megtörténhet, hogy kis tárgyak kerülnek (aprópénz, gomb) a szivattyút véd el kamrába, ami a szivattyú alsó részén található. Gyzdjön meg arról, hogy a mosóprogram véget ért, és húzza ki a hálózati csatlakozót! Toldások használata nem javasolt. Amennyiben feltétlenül szükséges, a toldás átmérje egyezzen meg az eredeti csével, és semmiképpen se legyen 1ő0 cm-nél hosszabb. WMSD WMSD 723

6 Elektromos csatlakoztatás Mieltt a csatlakozódugót az aljzatba dugná, gyzdjön meg arról, hogy: Az aljzat földelése megfelel a törvény által elírtnak! Az aljzat képes elviselni a gép Műszaki adatokat tartalmazó táblázatban megadott maximális teljesítményfelvételt (lásd a táblázatot)! A hálózat feszültsége a Műszaki adatokat tartalmazó táblázatban szerepl értékek közé esik (lásd a táblázatot)! Az aljzat kompatibilis-e a gép csatlakozódugójával. Ellenkez esetben cseréltesse ki az aljzatot, vagy a csatlakozódugót! A mosógép nem állítható fel nyílt téren, még akkor sem, ha a tér tetvel van fedve, mert nagyon veszélyes, ha a gép esnek, vagy zivataroknak van kitéve. A csatlakozódugónak könnyen elérhet helyen kell lennie akkor is, amikor a gép már a helyén áll. Ne használjon hosszabbítót, vagy elosztót! Ne legyen a kábel megtörve, vagy összenyomódva! A hálózati kábelt csak megbízott szakember cserélheti. Figyelem! A gyártó minden felelsséget elhárít, amennyiben a fenti elírásokat figyelmen kívül hagyják. 3. Egy csavarhúzó segítségével távolítsa el a készülék elüls oldalán található fedlemezt (lásd az ábrát)! 4. Az ábrán látható módon húzza kifelé a fület, amíg a műanyag rögzít elem kijön; húzza lefelé, amíg egy kattanást hall, ami az ajtó nyitását jelzi! 5. Szerelje vissza a véd lemezt és közben gyzdjön meg arról, hogy a kampók a megfelel nyílásokba kerültek, mieltt a lemezt a készülék felé nyomná! Els mosási ciklus Üzembe helyezés után, mieltt a mosógépet használni kezdené, végezze el a programot mosóporral, de mosandó ruha nélkül! (60 C) Műszaki adatok Típus: WMSD 723 Méretek: Szélesség 59,5 cm Magasság 85 cm Mélység 43.5 cm Ruhatöltet: 1-tl 7 kg-ig Elektromos csatlakozás: Lásd a készüléken lév típuscímkét! Vízcsatlakozások: Maximális nyomás 1 MPa (10 bar) Minimális nyomás 0,05 MPa (0,5 bar) Dob űrtartalma Ő8 liter Centrifuga fordulatszám: 1200 fordulat/percig 2010/1061 és 2010/1015 szabvány szerinti program ellenrz programok: hmérséklet 60 C (kétszer nyomja meg a gombot) hmérséklet Ő0 C (háromszor nyomja meg a gombot) Karbantartás és tisztítás A víz elzárása és az elektromos áram kikapcsolása Minden mosás után zárja el a vízcsapot! Így kíméli a mosógép vízrendszerét, és megszünteti a vízszivárgás kockázatát. Húzza ki a hálózati csatlakozódugót az aljzatból, amikor a mosógépet tisztítja, vagy karbantartást végez! A mosógép tisztítása A küls részeket és a gumi részeket langyos szappanos vizes törlkendvel tisztíthatja. Ne használjon oldószert, vagy súrolószert! A bels részek tisztításához a mosógép rendelkezik egy Auto tisztítás programmal, amelyet üres dobbal kell elvégezni. WMSD WMSD 723

7 Hulladék elhelyezés Csomagolóanyag megsemmisítése: Tartsa be a helyi elírásokat, így a csomagolás újrahasznosítható. A régi mosógép kidobása: Mieltt a hulladékok közé helyezné, tegye használhatatlanná, úgy, hogy kihúzza a csatlakozó vezetéket az aljzatból, majd elvágja a hálózati kábelt, és eltávolítja az ajtót. A régi elektronikus termékek megsemmisítése Az elektromos készülékek megsemmisítésérl szóló európai direktíva 2002/96/EC elírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyűjtési folyamat során összegyűjteni. A régi gépeket szelektíven kell összegyűjteni, hogy optimalizálni lehessen a bennük lév anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat. Az áthúzott szemeteskuka jele emlékezteti Önt arra, hogy kötelessége ezeket a termékeket szelektíven összegyűjteni. A fogyasztóknak a helyi hatóságot vagy kereskedt kell felkeresniük a régi háztartási gépek helyes elhelyezését illeten. Az ajtó manuális kinyitása Amennyiben áramszünet miatt nem lehet kinyitni a készülék ajtaját, és ki szeretné teregetni a ruhákat, a következképpen járjon el: 1. Húzza ki a csatlakozó dugót az aljzatból! 2. Gyzdjön meg arról, hogy a készülékben lév víz szint alacsonyabb az ajtó nyílásánál! Amennyiben a vízszint ennél magasabb elször távolítsa el a vizet a vízleereszt cs segítségével, úgy hogy a csövet egy vödörbe vezeti az ábrán látható módon! A mosógép leírása Kapcsolótábla Mosószertartó fiók: a mosószerek és adalékszerek betöltésére (lásd a Mosószerek és mosandók című fejezetet). BE/KI gomb : a gomb rövid megnyomásával kapcsolhatja be vagy ki a készüléket. A START/SZÜNET ellenrz lámpa lassú villogása zöld színben azt jelzi, hogy a mosógép be van kapcsolva. Amennyiben egy mosási program közben szeretné kikapcsolni a készüléket, nyomja meg és tartsa lenyomva körülbelül 3 másodpercig a gombot! Amennyiben csak rövid ideig, vagy véletlenül nyomja meg a gombot, a mosógép nem kapcsol ki. Amennyiben a készüléket egy mosási program közben kapcsolja ki, a mosási program törldik. MOSÁSI PROGRAM VÁLASZTÓ gombok: a kívánt program beállítására szolgálnak (lásd Programtáblázat). MEMÓRIA gomb: nyomja meg és tartsa lenyomva a gombot a kívánt saját beállítású program elmentéséhez! A korábban elmentett programot a MEMÓRIA gomb megnyomásával hívhatja el. FUNKCIÓ gombok: a rendelkezésre álló funkciók kiválasztására szolgálnak. A választott funkcióhoz tartozó ellenrz lámpa kigyullad. MOSÁS INTENZITÁS gomb : a kívánt mosás intenzitás beállítására szolgál. ANTI ALLERGIA ÖBLÍTÉS gomb CENTRIFUGÁLÁS gomb :a kívánt öblítési típus beállítására szolgál. : ennek a gombnak a megnyomásával csökkentheti a centrifugálás fordulatszámát, vagy teljesen kikapcsolhatja a centrifugálást. Az érték megjelenik a kijelzn. HMÉRSÉKLET gomb : a gomb a megnyomásával csökkentheti a hmérsékletet, vagy hideg mosást is választhat. Az érték megjelenik a kijelzn. WMSD WMSD 723

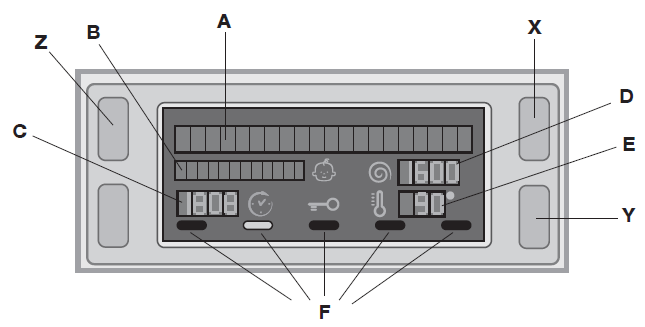

8 GYERMEKZÁR gomb : ennek a gombnak a körülbelül 2 másodpercig történ nyomva tartásával kapcsolhatja be és ki a gyermekzár funkciót. Amikor a szimbólum világít, a kapcsolótábla zárolva van. Ezzel kizárhatja annak a lehetségét, hogy a mosási program véletlenül módosításra kerüljön, például, ha gyermekek vannak otthon. A kapcsolótábla lezárás kikapcsolásához nyomja meg és tartsa lenyomva körülbelül 2 másodpercig a gombot! START KÉSLELTETÉS gomb : a gomb megnyomsával start késleltetést állíthat be a választott mosási programhoz. A start késleltetés ideje megjelenik a kijelzn. START/SZÜNET gomb ellenrz lámpával: amikor a zöld ellenrz lámpa lassan villog, a gomb megnyomásával indíthatja el a mosási programot. A mosási program elindulása után az ellenrz lámpa folytonosan világít. A mosási program félbe szakításához nyomja meg ismét a gombot; az ellenrz lámpa narancs színűen villog. Amikor a szimbólum nem világít, ki lehet nyitni az ajtót. A gomb ismételt megnyomásakor a mosási program ott folytatódik, ahol félbe szakadt. Készenléti mód Az új energiatakarékossági szabályozásokkal összhangban a mosógépet felszerelték az automatikus készenléti rendszerrel, amely 30 perccel azután kapcsol be, hogy nem történik beavatkozás. Nyomja meg röviden a BE-KI gombot és várja meg, hogy a készülék ismét bekapcsoljon! Fogyasztás kikapcsolt módban: 1 W / Fogyasztás készenléti módban: 1 W Kijelz A kijelz a mosógép programozásánál hasznos, és sok információt nyújt. A két fels A és B csík a választott mosási program részleteit, a folyamatban lév mosási szakaszt és minden egyéb információt a mosási program státuszáról jelzi ki. A C csík a folyamatban lév mosási program végéig fennmaradó idt, és amennyiben START KÉSLELTETÉST állított be, a választott mosási program kezdetéig fennmaradó idt mutatja. A D csík a maximális centrifugálási sebességet mutatja (ez függ a választott mosási programtól). Amennyiben a mosási program nem tartalmaz centrifugálást, a csík üresen marad. Ruhatöltet kiegyensúlyozó rendszer Minden centrifugálási folyamat eltt a dob a normál mosási sebességnél csak egy picit forog gyorsabban, hogy a bepakolt ruhaneműk egyenletesen szétoszoljanak, és ez által csökkentse a készülék rezgését. Ha ezek után a ruhák még mindig nincsenek egyenletesen szétosztva a dobban, a készülék a beállítottnál alacsonyabb sebességen centrifugál. Amennyiben a ruhák nagyon kiegyensúlyozatlanok, a mosógép a kiegyensúlyozó sebességen centrifugál a beállított centrifugálás sebesség helyett. A jobb kiegyensúlyozottság biztosítása érdekében felváltva pakolja be a nagy és kicsi ruhaneműket a készülékbe! Óvintézkedések és tanácsok A mosógépet a nemzetközi biztonsági szabványoknak megfelelen tervezték és gyártották. Ezeket a figyelmeztetéseket biztonsági okokból írjuk le, és figyelmesen el kell olvasni ket. Általános biztonság A mosógép háztartási használatra készült, nem szabad kereskedelmi, vagy ipari célokra használni. A készüléket nem használhatják gyermekek vagy sérült személyek (fizikailag, vagy mentálisan), vagy olyan személyek, akik nem ismerik a készülék használati módját. Ezek a személyek csak abban az esetben használhatják a készüléket, ha valaki gondoskodik a biztonságukról. Ne engedje, hogy gyermekek játszanak a készülékkel! Ne érjen a géphez mezítláb, illetve vizes, vagy nedves kézzel, vagy lábbal! A csatlakozódugót az aljzatból ne a kábelt, hanem a csatlakozót fogva húzza ki! A készülék működése közben ne nyissa ki a mosószertartó fiókot! Ne nyúljon a leeresztett vízbe, mert forró lehet! Semmiképpen ne feszegesse az ajtót: megsérülhet a véletlen nyitást akadályozó biztonsági retesz! Hiba esetén semmiképpen se nyúljon a gép bels részeihez, és ne próbálja saját kezűleg megjavítani! Mindig ügyeljen arra, hogy gyerekek ne mehessenek a működ gép közelébe! A mosási program közben az ajtó forró lehet. Amennyiben a gépet át kell helyezni, két vagy három személy végezze, maximális figyelemmel! Soha ne próbálja meg egyedül, másik személy segítsége nélkül elmozdítani a készüléket, mert a gép nagyon súlyos! A mosandó ruha berakása eltt ellenrizze, hogy a forgódob üres legyen! WMSD WMSD 723

9 A ruhák elkészítése Osztályozza a mosandókat a következk szerint: - a ruha típusa/címkén szimbólum. - színek: válogassa külön a színes ruhákat a fehérektl! Ürítse ki a zsebeket, és vizsgálja meg a gombokat! Ne lépje túl a mosandók száraz súlyára vonatkozóan megadott értékeket: Strapabíró anyagok: max. 7 kg Műszálas anyagok: max. 3 kg Kényes anyagok: max. 2 kg Gyapjú: max. 1,5 kg Selyem: max. 1 kg Milyen nehezek a mosandó ruhák? 1 leped Ő gr 1 párnahuzat gr 1 asztalterít Ő gr 1 fürdköpeny gr 1 törülköz 1ő0-250 gr Speciális mosási programok Folteltávolítás : ez a program ersen szennyezett, színtartó anyagok mosására alkalmas. Ez a program a standard osztálynál (A osztály) magasabb mosási osztályt biztosít. Ne mosson együtt különböz színű anyagokat ezzel a programmal! Poralapú mosószer használata javasolt. Makacs foltok esetén kezelje el a ruhákat speciális folteltávolítóval! 7 nap : ezzel a programmal ágyneműt és törülközket moshat: lágyabb eredményt biztosít, idt és energiát takarít meg. Poralapú mosószer használata javasolt. Gyapjú: A Hotpoint Ariston az egyetlen olyan mosógép gyártó, amely rendelkezik a Woolmark Company neves Woolmark Platinium Care elismerésével (M.0508), ami igazolja, hogy a mosógépben mindenféle gyapjú ruhanemű mosható, még azok is, amelyeknek a címkéjén a Csak kézzel mosható szimbólum szerepel. A programmal tehát mindig tökéletes eredménnyel moshat ki mindenféle gyapjú ruhaneműt (maximum 1,ő kg). Érzékeny anyagok: a programmal a nagyon érzékeny, strasszokkal és fliterekkel díszített ruhákat moshatja ki. Selyem anyagok és függönyök mosásához válassza a programot és állítsa be a kímél mosás intenzitás szintet! A mosás eltt fordítsa ki a ruhákat és tegye a kisebb ruhákat egy mosózsákba! A legjobb eredmény érdekében folyékony mosószert használjon! Az E csík a választható maximális hmérséklet értéket jelzi ki (ez függ a választott mosási programtól). Amennyiben a választott mosási program hmérsékletét nem lehet módosítani, a csík üresen marad. Az F ellenrz lámpák az egyes funkciókat jelzik, és akkor gyulladnak ki, ha a választott program kompatíbilis a beállított mosási programmal. Ajtózár ellenrz lámpa A szimbólum világítása azt jelöli, hogy az ajtó reteszelve van a véletlen kinyitás megakadályozására. A károk elkerülése érdekében meg kell várni, hogy a szimbólum kialudjon, mieltt megpróbálná az ajtót kinyitni. Megjegyzés: Amennyiben bekapcsolta a START KÉSLELTETÉS funkciót, az ajtót nem lehet kinyitni. Amennyiben ki szeretné nyitni a készülék ajtaját, nyomja meg a START/SZÜNET gombot! A készülék els bekapcsolásakor válassza ki a kívánt nyelvet! A kijelzn automatikusan megjelenik a nyelv választó menü. A kívánt nyelv kiválasztásához nyomja meg az X és Y gombokat! A választás megersítéséhez nyomja meg a Z gombot! Amennyiben egy másik nyelvet szeretne beállítani, kapcsolja ki a készüléket, nyomja meg egyszerre az X, Y és Z gombokat, amíg egy hangjelzés hall! Kapcsolja be ismét a készüléket és a kijelzn megjelenik a nyelv választás menü. A mosási program elindítása 1. A KÉSZÜLÉK BEKAPCSOLÁSA. Nyomja meg a be/ki gombot! A POWER ON felirat jelenik meg a kijelzn és a START/SZÜNET ellenrz lámpa lassan zöld színűen villog. 2. A RUHÁK BEPAKOLÁSA: Nyissa ki a készülék ajtaját! Pakolja be a mosandó ruhákat és ügyeljen arra, hogy ne lépje túl a programtáblázatban megadott maximálisan bepakolható mennyiséget! 3. A MOSÓSZER BETÖLTÉSE: Húzza ki a mosószer adagoló fiókot és töltse be a mosószereket a megfelel rekeszekbe a Mosószerek és mosandók című fejezet utasításai szerint! 4. CSUKJA BE A KÉSZÜLÉK AJTATÁT! 5. VÁLASSZA KI A MEGFELEL MOSÁSI PROGRAMOT! A kívánt mosási program kiválasztásához nyomja meg a PROGRAMVÁLASZTÓ GOMBOK valamelyikét! A program neve megjelenik a kijelzn. Minden programhoz egy beállított hmérséklet és centrifugálási sebesség tartozik (ezeket az értékeket meg lehet változtatni). A mosási program hossza is megjelenik a kijelzn. 6. A MOSÁSI PROGRAM TESTRE SZABÁSA. Használja a kapcsolótáblán található megfelel gombokat! A hmérséklet és/vagy a centrifugálási sebesség módosítása. A készülék automatikusan beállítja a választott programhoz tartozó hmérsékletet és maximális centrifugálási sebességet és ezek az értékek nem növelhetek. WMSD WMSD 723

10 A gomb megnyomásával fokozatosan csökkentheti a hmérsékletet vagy hideg mosást is választhat ( OFF ). A gomb megnyomásával fokozatosan csökkentheti a centrifugálási sebességet vagy teljesen kizárhatja azt ( OFF ). Amennyiben még egyszer megnyomja a gombokat a maximum értékek állítódnak vissza. Start késleltetés beállítása. Amennyiben a választott programhoz start késleltetést szeretne beállítani, nyomja meg egymás után annyiszor a gombot, amíg a kívánt késleltetési id jelenik meg a kijelzn. A funkció bekapcsolásakor a szimbólum jelenik meg a kijelzn. A funkció kikapcsolásához nyomja meg annyiszor a gombot, amíg az OFF felirat jelenik meg a kijelzn! A mosási intenzitás beállítása A funkció lehetvé teszi a mosás optimalizálását az anyagok szennyezettségi foka és a kívánt mosási intenzitás alapján. Válassza ki a mosási programot: a program automatikusan a normál beállításra állítódik, amely átlagosan szennyezett ruha neműkhöz ajánlott (a gyapjú programnál ez a beállítás nem használható, a program automatikusan a kímél beállításra állítódik.) Ersen szennyezett ruhaneműk esetén nyomja meg a gombot, amíg az intenzív beállítás jelenik meg! Ekkor a mosógép a mosás kezdeti szakaszán nagyobb mennyiségű vizet használ és növeli a dob forgását, ezáltal n a mosás hatékonysága. Ez a funkció használható makacs foltok kimosására. Használhatja fehérítéssel vagy fehérítés nélkül. Amennyiben fehéríteni szeretne, helyezze be a (4) extra tartályt az (1) részbe! A fehérítszer betöltésekor ügyeljen arra, hogy a középs csapon lév max jelzés ne lépje túl (lásd A mosószer adagoló fiók című részt)! Az enyhén szennyezett ruha neműkhöz vagy érzékeny anyagokhoz nyomja meg a gombot, amíg a kímél beállítás jelenik meg! A program csökkenti a dob forgását, amely biztosítja az érzékeny anyagok tökéletes mosási eredményét. A program csökkenti a dob forgását, a kényes anyagok tökéletes mosási eredményének biztosítása érdekében. Amennyiben a beállítást nem lehet sem beállítani, sem módosítani, a kijelzn a not allowed (nem engedélyezett ) üzenet jelenik meg. Az öblítési típus beállítása Eco mosás Az eco mosás funkció a mosáshoz használt vizet nem melegíti fel, ezáltal energiát takarít meg, ami hasznos a környezetvédelem szempontjából és az Ön energia számláját is csökkenti. Ehelyett az intenzívebb mosási folyamat és víz optimalizálás kitűn mosási eredményt biztosít egy standard mosási program átlagos ideje alatt. A legjobb mosási eredmény elérése érdekében folyékony mosószert használjon! Ez a funkció nem használható a Mosószerek és mosandók programokkal együtt. Mosószer adagoló fiók A mosás eredményessége függ a mosószer helyes adagolásától is: ha túl sokat adagol belle, a mosás nem lesz hatékonyabb, de hozzájárul ahhoz, hogy lerakodás képzdjön a mosógépben, valamint a környezetet is jobban szennyezi. Poralapú mosószert használjon fehér pamut anyagokhoz, elmosáshoz és 60 C feletti mosáshoz! Kövesse a mosószer csomagolásán lév utasításokat! Ne használjon kézi mosószert, mert túlzottan sok hab képzdik. Nyissa ki a mosószer adagoló fiókot, és a következképen töltse be a mosószert, vagy az adalékot: 1-es tartály: Mosószer elmosáshoz (por) A mosószer betöltése eltt gyzdjön meg arról, hogy a Ő-es berakható tartály nincs a fiókban. 2-es tartály: Mosószer mosáshoz (por vagy folyékony) Amennyiben folyékony mosószert tölt be, a megfelel adagolás érdekében használja a mellékelt A műanyag elemet! Amennyiben por alakú mosószert tölt be, helyezze az elemet a B nyílásba! 3-as tartály: Adalékok (öblít szerek, illatosítók, stb.) Ügyeljen arra, hogy az öblít szer ne érjen a rács fölé. 4-es extra tartály: Fehérítszer A funkció lehetvé teszi a kívánt öblítési típus beállítását érzékeny br esetén. Nyomja meg egyszer a gombot az extra öblítés szint beállításához, amely a standard öblítési folyamat után egy kiegészít öblítést tartalmaz, és minden mosószer maradványt eltávolít a ruhákból. Nyomja meg még egyszer a gombot az érzékeny br szint beállításához, amely a standard öblítési folyamat után két WMSD kiegészít 723 öblítést tartalmaz, és nagyon érzékeny 10 br esetén javasolt. 15 WMSD 723

11 A kijelzn látható és a táblázatban megadott programhossz értékek csak tájékoztató jellegűek, és standard működési körülményekre vonatkoznak. A tényleges programhossz eltér lehet a vízhmérséklet és -nyomás, a használt mosószer mennyisége, a bepakolt ruhák típusa és mennyisége, ruhák kiegyensúlyozottsága és a választott funkciók szerint. Teszt intézetek részére: 1) Mosási program 2010/1061 szabályozás értelmében: mosási program 60 C-on végezve (2x nyomja meg a gombot),. mosási program 40 C-on végezve (3x nyomja meg a gombot), Ez a program átlagosan szennyezett pamut anyagok mosására alkalmas, és a leghatékonyabb az elektromos- és a vízfogyasztás szempontjából. A programot 60 C-on és 40 C-on mosható anyagokhoz kell használni. A tényleges mosási hmérséklet eltérhet a táblázatban megadottól. 2) Hosszú mosási program pamut anyagokhoz: mosási program 40 C-on végezve (3x nyomja meg a gombot). 3) Rövid mosási program pamut anyagokhoz: mosási program 40 C-on végezve (nyomja meg a HMÉRSÉKLET gombot). 4) Hosszú mosási program műszál anyagokhoz: mosási program 60 C hmérsékleten végezve (1x nyomja meg a gombot):, 40 C-on végezve (nyomja meg a HMÉRSÉKLET gombot). Mosási funkciók Gyors mosás Ez a funkció lecsökkenti a választott programtól függen a mosási program hosszát 50%-kal és ez által vizet és energiát takaríthat meg. Enyhén szennyezett ruhaneműk mosásánál használja ezt a funkciót! Ez a funkció nem használható az, gyors mosás 60,,, programokkal együtt. Vasalás könnyítés Ennek a funkciónak a használatakor a mosás és a centrifugálás úgy állítódik be, hogy az anyagok gyűrdése csökken. A program végén a mosógép dobja lassan forog, és a vasalás könnyítés és a START/SZÜNET ellenrz lámpa villogni kezd (narancs szín), és az END OF CYCLE (a program vége) üzenet jelenik meg a kijelzn. A program befejezéséhez nyomja meg a START/SZÜNET vagy a vasalás könnyítés gombot! Ez a funkció nem használható a, gyors mosás 30,,, gyors centrifugálás és szivattyúzás programokkal. Nyomja meg harmadszor a gombot, az anti allergia öblítés szint beállításához, amely a standard öblítési folyamat után három kiegészít öblítést tartalmaz, és eltávolítja a fbb allergéneket, mint például pollen, atka, cica és kutya szr! A gomb még egyszer történ megnyomásával állíthatja vissza a normál öblítés típust. Amennyiben a beállítást nem lehet sem beállítani, sem módosítani, a kijelzn a not allowed (nem engedélyezett ) üzenet jelenik meg. A program jellemzk módosítása. Nyomja meg a gombot a funkció bekapcsolásához; a megfelel ellenrz lámpa kigyullad! Nyomja meg ismét a gombot a funkció kikapcsolásához; a megfelel ellenrz lámpa kialszik! Amennyiben a választott funkció nem használható a beállított programmal együtt, az ellenrz lámpa villogni kezd és a funkció nem aktiválódik. Amennyiben a választott funkció nem használható együtt egy korábban beállított funkcióval, az elzleg beállított funkcióhoz tartozó ellenrz lámpa villogni kezd és csak a másodszorra beállított funkció aktiválódik (az ehhez a funkcióhoz tartozó ellenrz lámpa folyamatosan világít.) A választott funkciók befolyásolhatják a bepakolható ruhák mennyiségét és/vagy a program hosszát. 7. A PROGRAM ELINDÍTÁSA. Nyomja meg a START/SZÜNET gombot! A megfelel ellenrz lámpa folyamatosan, zöld színűen világít és az ajtó záródik (az AJTÓZÁR szimbólum kigyullad.) A mosási program közben a folyamatban lév mosási szakasz neve jelenik meg a kijelzn. A már folyamatban lév mosási program megváltoztatásához szakítsa félbe a programot a START/SZÜNET gomb megnyomásával (a START/SZÜNET ellenrz lámpa lassan narancssárga színűen villog), ezután válassza ki a kívánt programot és nyomja meg újra a START/SZÜNET gombot! Amennyiben ki szertné nyitni az ajtót egy a folyamatban lév mosási program közben, nyomja meg a START/SZÜNET gombot, amikor az AJTÓZÁR ellenrz lámpa kialszik, ki lehet nyitni a készülék ajtaját. Nyomja meg ismét a START/SZÜNET gombot a program folytatásához (a program attól a ponttól folytatódik, ahol félbe szakadt)! 8. A PROGRAM BEFEJEZÉSE. Az END OF CYCLE (PROGRAM VÉGE) üzenet jelenik meg a kijelzn. Amikor az AJTÓZÁR ellenrz lámpa kialszik, ki lehet nyitni a készülék ajtaját. Pakolja ki a ruhákat és kapcsolja ki a készüléket! Amennyiben meg szeretne szakítani egy már folyamatban lév mosási programot, nyomja meg és tartsa benyomva a készülék kikapcsol. gombot! A mosási program félbe szakad és a WMSD WMSD 723

12 Programok és funkciók Programtáblázat Mosási progra mok Program leírás Max. hmér séklet ( C) Max. centrifugálási sebesség (fordulat/perc) Folteltávolítás Pamut elmosással (1x nyomja meg a gombot): különösen ersen szennyezett fehér ruhák és színtartó színes ruhák. Fehér pamut (1) (2x nyomja meg a gombot): ersen szennyezett fehér ruhák és színtartó színes ruhák. Színes pamut (1-2) (3x nyomja meg a gombot): enyhén szennyezett fehér ruhák és kényes színes ruhák. Ellenálló műszálas (1x nyomja meg a gombot): ersen szennyezett ellenálló színes ruhák. Ellenálló műszálas (Ő) (1x nyomja meg a gombot): ersen szennyezett ellenálló színes ruhák. Kényes műszálas (2x nyomja meg a gombot): enyhén szennyezett ellenálló színes ruhák, Gyors mosás 60 (1x nyomja meg a gombot): átlagosan szennyezett ruhák gyors mosására (nem használható gyapjú, selyem vagy kézzel mosható anyagokhoz). Gyors mosás 30 (2x nyomja meg a gombot): enyhén szennyezett ruhák gyors mosására (nem használható gyapjú, selyem vagy kézzel mosható anyagokhoz). Memória: bármelyik mosási program elmenthet. 7 nap (3): törülközk és ágyneműk mosására Gyapjú (Woolmark Platinum): gyapjú, kasmír, stb. mosásához. Kényes anyagok Gyors centrifugálás (1x nyomja meg a gombot): ellenálló anyagokhoz Öblítés (2x nyomja meg a gombot): pamut anyagokhoz Szivattyúzás - 0 Elmosás Mosószer Mosás Fehérítés Öblítszer Max. betölthe t mennyis ég (kg) Maradé k nedvess ég (%) Energia fogyaszt ás kwh Teljes vízfogy asz-tás liter Progra m hossz , ő , , , , ő - - 3, ő , , Ő WMSD WMSD 723
