INSTABUS EIB IP CENTRAL UNIT RMD IP CENTRAL UNIT RMD ELŐNYÖK IP CENTRAL UNIT RMD MI SZÜKSÉGES? IP CENTRAL UNIT RMD JELZŐ ÉS MŰKÖDTETŐ ELEMEK

Átírás

1 M ade in Germany Link / Adresse: Nr.: a / b ELŐNYÖK Helyi vezérlés és vizualizálás egy segítségével Vizualizálás egy Explorer-rel Esemény üzenetek ( , SMS szolgáltatás -en keresztül) LED-es státuszjelzés Éves naptár, astro funkció és profilok Jelenlétszimuláció Világításikép vezérlés Rendszeróra (pl.: B.IQ-hoz) Logikai funkciók JELZŐ ÉS MŰKÖDTETŐ ELEMEK MI SZÜKSÉGES? Csavaros bekötés 24V-os táp csatlakoztatáshoz (pl.: az EIB tápegység szűretlen kimenete) Helyi bus: további alkalmazásokhoz! RJ45 jack csatlakoztatáshoz 9-pólusú SUB-D csatlakozó az ISDN adapter V90 modemjéhez 230V AC Programozó LED Programozó gomb Bus csatlakozó EIB csatlakoztatáshoz Üzem LED (zöld): A 24V-os tápegység csatlakoztatása után világít! a-b trigger bemenet csatlakozó analóg modem alkalmazása esetére Link LED (sárga): Egy létező csatlakoztatás esetén világít (Ethernet Connection Point, ECP) és villog ha adatforgalom van a hálózaton! Online LED (sárga): csatlakoztatás esetén világít ( interfész)! további EIB elemek EIB-AZ MI SZÜKSÉGES? Explorer (V 5.5 vagy magasabb) IP cím (statikus vagy dinamikus) hozzáférés (analóg modem, ISDN vagy ADSL) Crosskabel cím

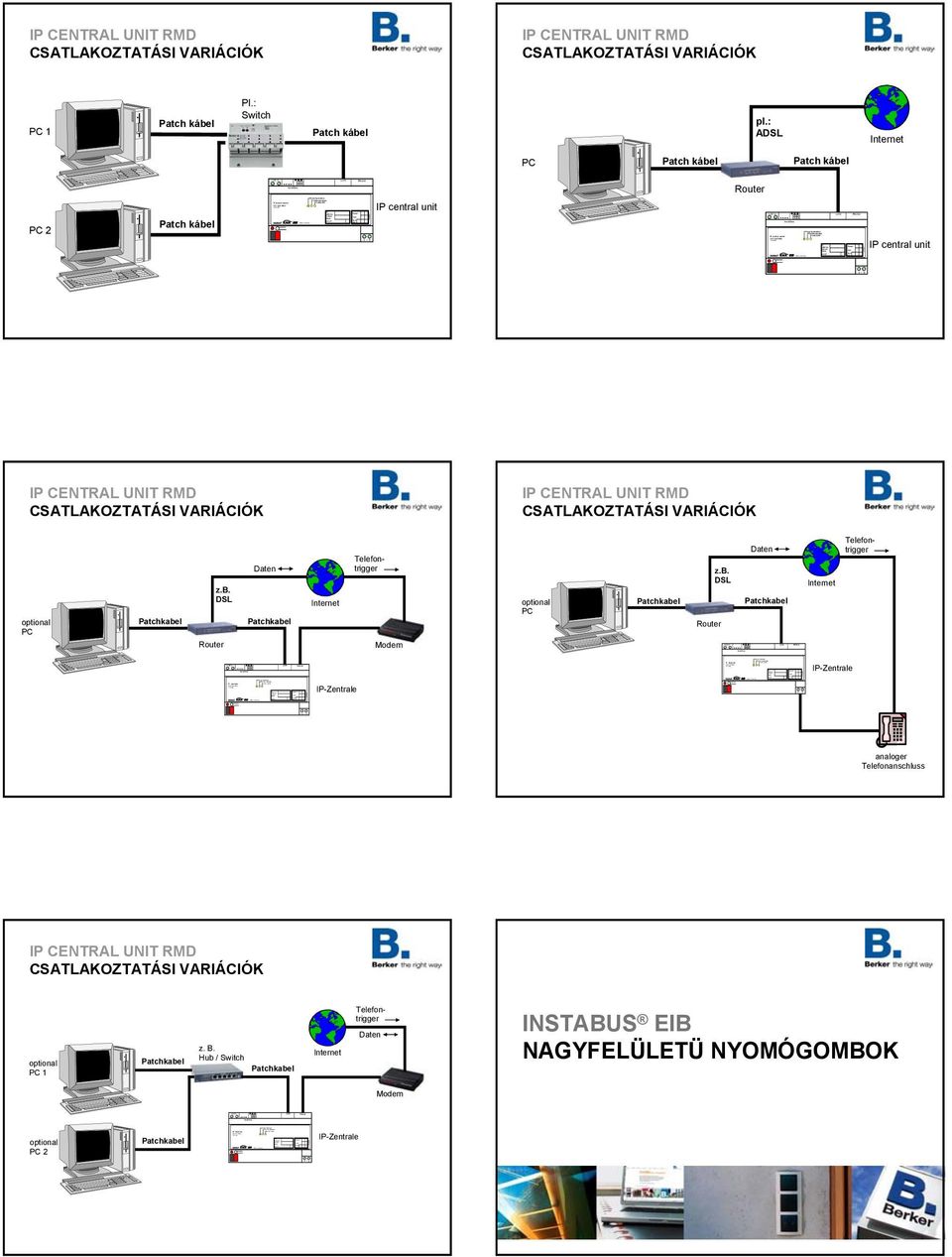

2 M ade in Ge rm any Link / Made in Ge rm an y IP control centre IPZ 1000 RMD Nr.: Adresse: Link / Nr.: Adres se: Made in Germany a / RS23 2 b a / b Power/operation Online/modem Link/ IP address: Range: Line: TLN No.: a / b M ade in Germ any Link / IP control centre IPZ 1000 RMD Nr. : Adresse: Mask : Made in Germany a / b Power/operation Online/modem Link/ IP address: Range: Line: TLN No.: a / b 1 Pl.: Switch pl.: ADSL Router 2 IP central unit IP central unit Router z.b. DSL Daten Telefontrigger Modem Router z.b. DSL Daten Telefontrigger analoger Telefonanschluss 1 z. B. Hub / Switch Telefontrigger Daten NAGYFELÜLETÜ NYOMÓGOMBOK Modem 2

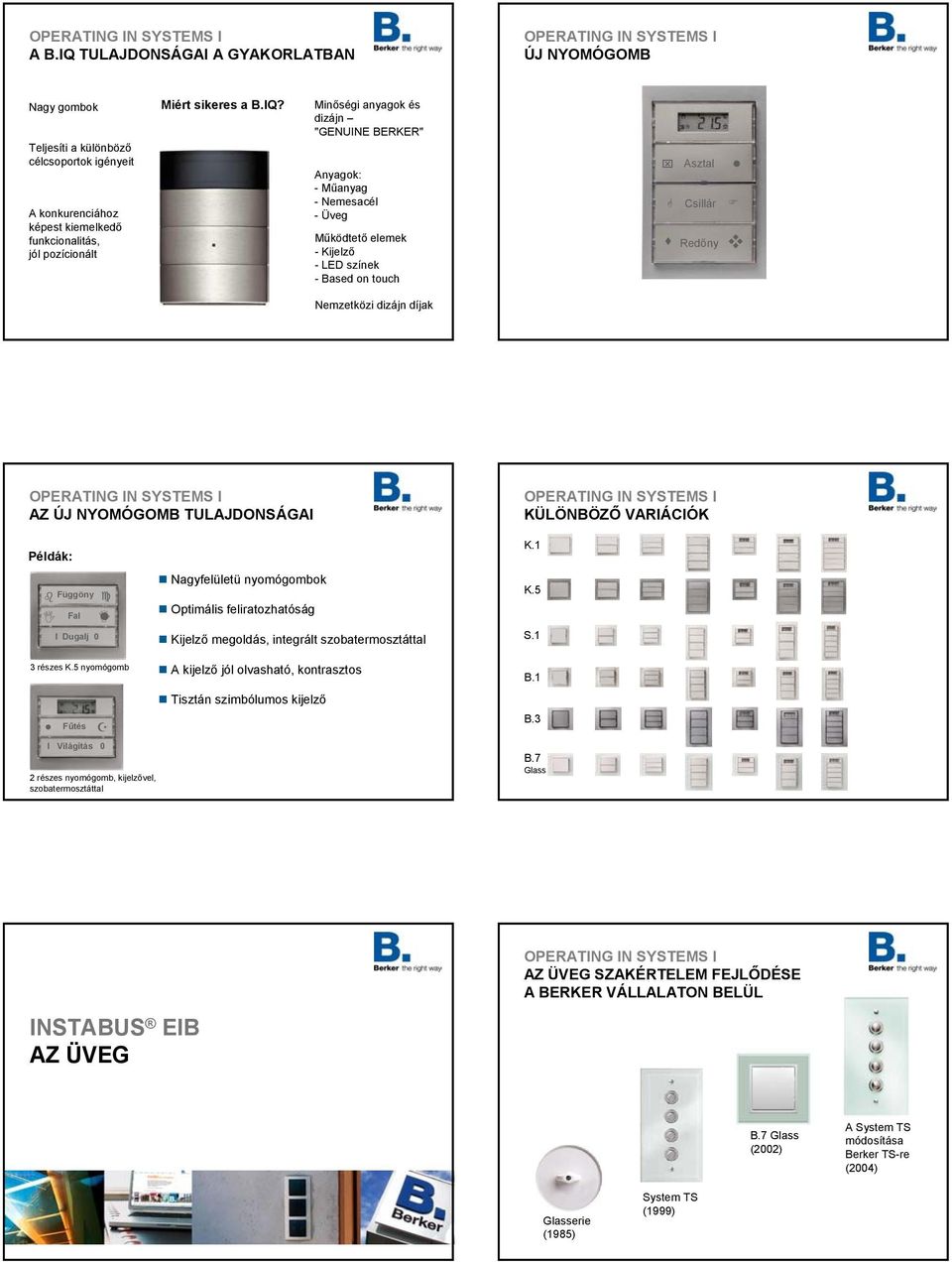

3 A B.IQ TULAJDONSÁGAI A GYAKORLATBAN ÚJ NYOMÓGOMB Nagy gombok Teljesíti a különböző célcsoportok igényeit A konkurenciához képest kiemelkedő funkcionalitás, jól pozícionált Miért sikeres a B.IQ? Minőségi anyagok és dizájn "GENUINE BERKER" Anyagok: -Műanyag - Nemesacél -Üveg Működtető elemek -Kijelző - LED színek - Based on touch Asztal Csillár Redőny Nemzetközi dizájn díjak AZ ÚJ NYOMÓGOMB TULAJDONSÁGAI KÜLÖNBÖZŐ VARIÁCIÓK Példák: Függöny Fal I Dugalj 0 3 részes K.5 nyomógomb Fűtés I Világítás 0 2 részes nyomógomb, kijelzővel, szobatermosztáttal Nagyfelületü nyomógombok Optimális feliratozhatóság Kijelző megoldás, integrált szobatermosztáttal A kijelző jól olvasható, kontrasztos Tisztán szimbólumos kijelző K.1 K.5 S.1 B.1 B.3 B.7 Glass AZ ÜVEG SZAKÉRTELEM FEJLŐDÉSE A BERKER VÁLLALATON BELÜL AZ ÜVEG B.7 Glass (2002) ASystem TS módosítása Berker TS-re (2004) Glasserie (1985) System TS (1999)

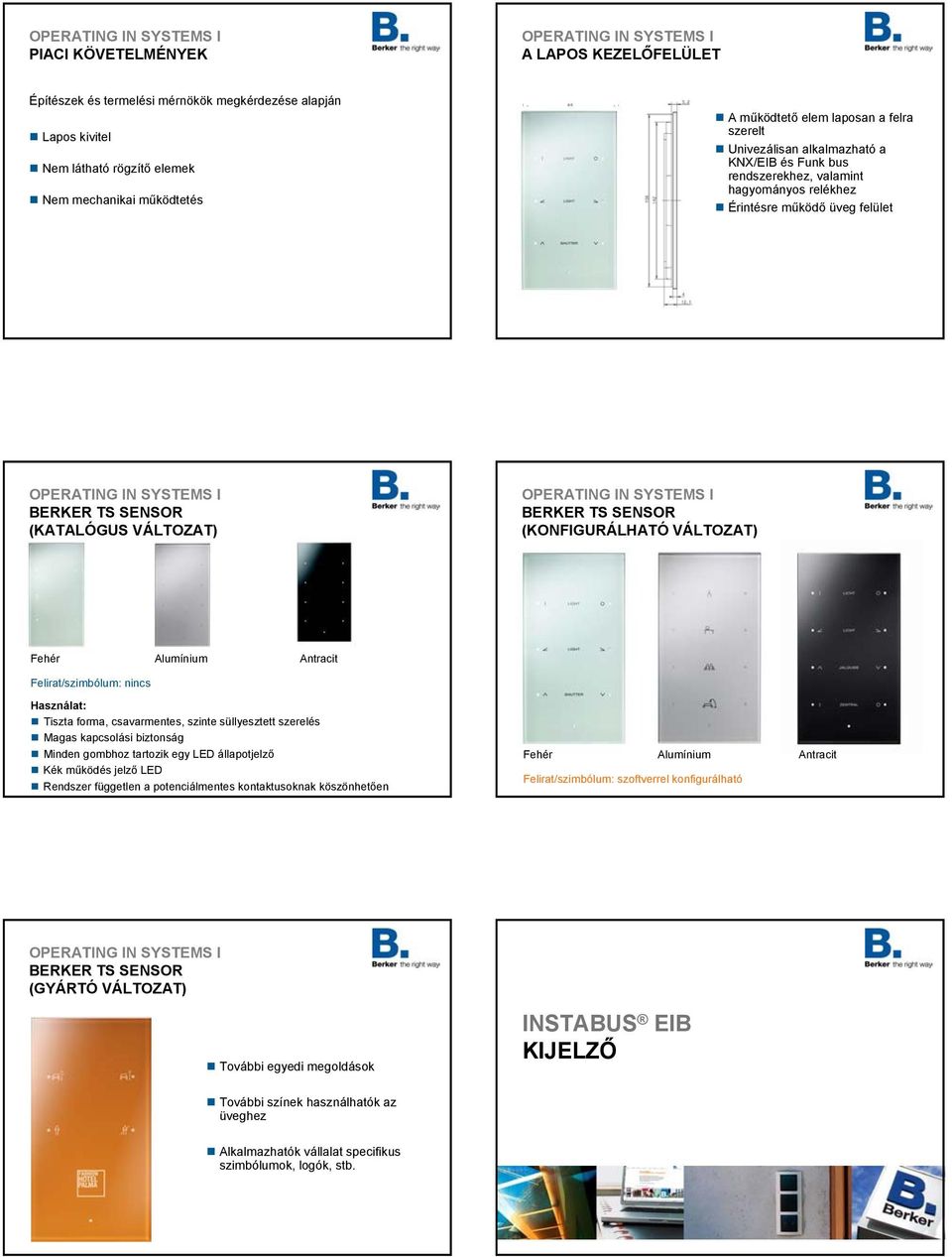

4 PIACI KÖVETELMÉNYEK A LAPOS KEZELŐFELÜLET Építészek és termelési mérnökök megkérdezése alapján Lapos kivitel Nem látható rögzítő elemek Nem mechanikai működtetés A működtető elem laposan a felra szerelt Univezálisan alkalmazható a KNX/EIB és Funk bus rendszerekhez, valamint hagyományos relékhez Érintésre működő üveg felület BERKER TS SENSOR (KATALÓGUS VÁLTOZAT) BERKER TS SENSOR (KONFIGURÁLHATÓ VÁLTOZAT) Fehér Alumínium Antracit Felirat/szimbólum: nincs Használat: Tiszta forma, csavarmentes, szinte süllyesztett szerelés Magas kapcsolási biztonság Minden gombhoz tartozik egy LED állapotjelző Kék működés jelző LED Rendszer független a potenciálmentes kontaktusoknak köszönhetően Fehér Alumínium Antracit Felirat/szimbólum: szoftverrel konfigurálható BERKER TS SENSOR (GYÁRTÓ VÁLTOZAT) További egyedi megoldások KIJELZŐ További színek használhatók az üveghez Alkalmazhatók vállalat specifikus szimbólumok, logók, stb.

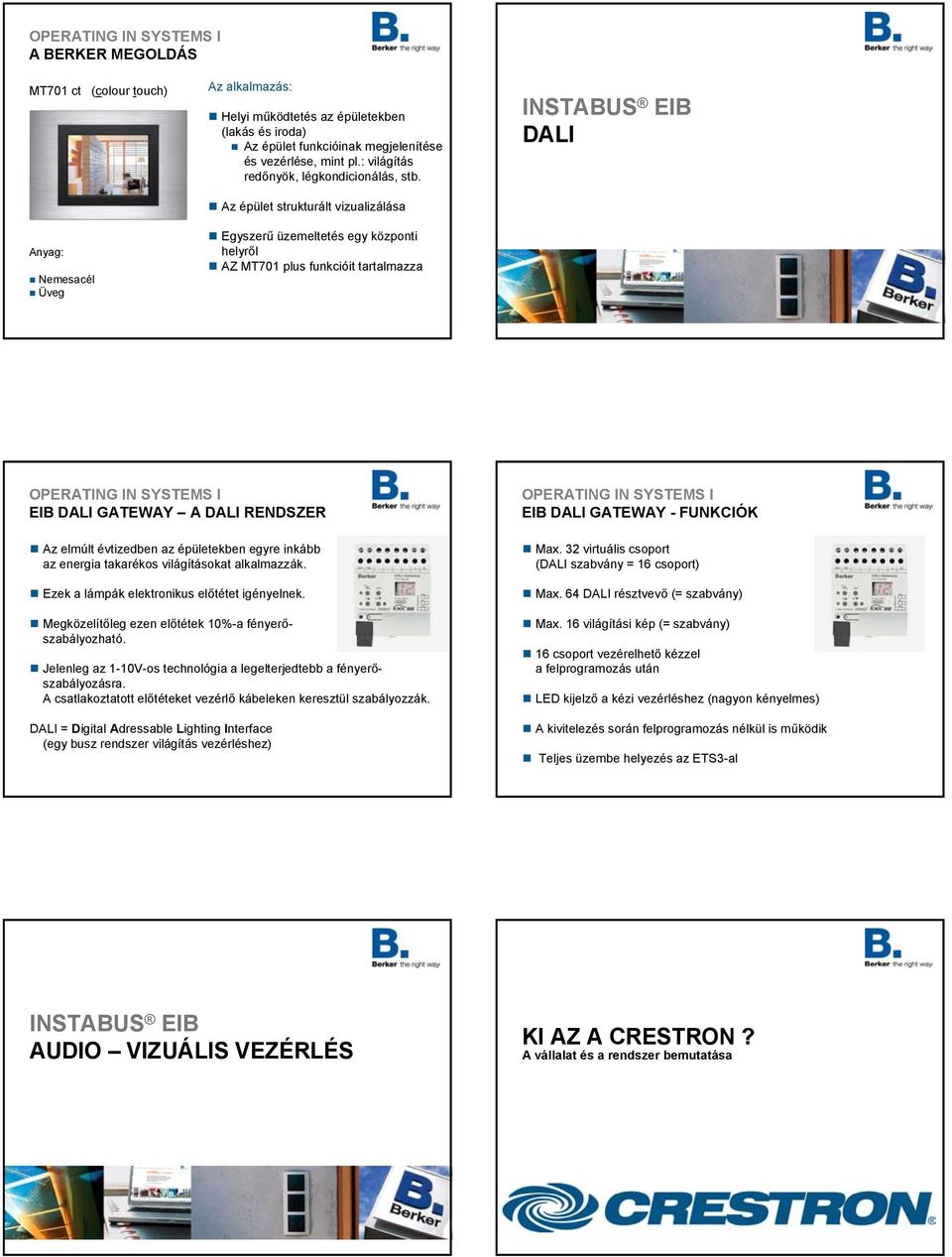

5 A BERKER MEGOLDÁS MT701 ct (colour touch) Az alkalmazás: Helyi működtetés az épületekben (lakás és iroda) Az épület funkcióinak megjelenítése és vezérlése, mint pl.: világítás redőnyök, légkondicionálás, stb. DALI Az épület strukturált vizualizálása Anyag: Nemesacél Üveg Egyszerű üzemeltetés egy központi helyről AZ MT701 plus funkcióit tartalmazza EIB DALI GATEWAY A DALI RENDSZER Az elmúlt évtizedben az épületekben egyre inkább az energia takarékos világításokat alkalmazzák. Ezek a lámpák elektronikus előtétet igényelnek. Megközelítőleg ezen előtétek 10%-a fényerőszabályozható. Jelenleg az 1-10V-os technológia a legelterjedtebb a fényerőszabályozásra. A csatlakoztatott előtéteket vezérlő kábeleken keresztül szabályozzák. DALI = Digital Adressable Lighting Interface (egy busz rendszer világítás vezérléshez) EIB DALI GATEWAY - FUNKCIÓK Max. 32 virtuális csoport (DALI szabvány = 16 csoport) Max. 64 DALI résztvevő (= szabvány) Max. 16 világítási kép (= szabvány) 16 csoport vezérelhető kézzel a felprogramozás után LED kijelző a kézi vezérléshez (nagyon kényelmes) A kivitelezés során felprogramozás nélkül is működik Teljes üzembe helyezés az ETS3-al AUDIO VIZUÁLIS VEZÉRLÉS KI AZ A CRESTRON? A vállalat és a rendszer bemutatása

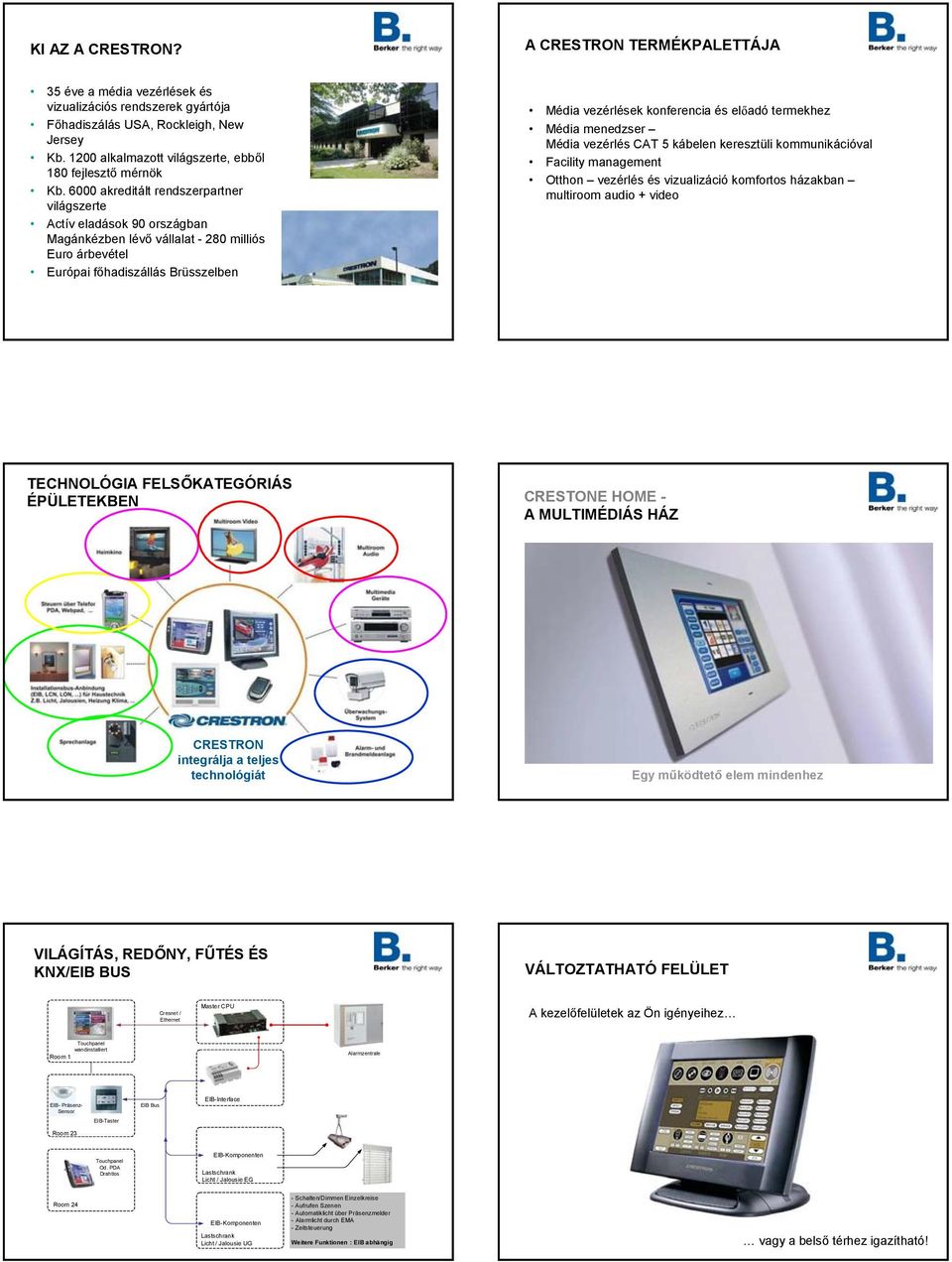

6 KI AZ A CRESTRON? A CRESTRON TERMÉKPALETTÁJA 35 éve a média vezérlések és vizualizációs rendszerek gyártója Főhadiszálás USA, Rockleigh, New Jersey Kb alkalmazott világszerte, ebből 180 fejlesztő mérnök Kb akreditált rendszerpartner világszerte Actív eladások 90 országban Magánkézben lévő vállalat milliós Euro árbevétel Európai főhadiszállás Brüsszelben Média vezérlések konferencia és előadó termekhez Média menedzser Média vezérlés CAT 5 kábelen keresztüli kommunikációval Facility management Otthon vezérlés és vizualizáció komfortos házakban multiroom audio + video TECHNOLÓGIA FELSŐKATEGÓRIÁS ÉPÜLETEKBEN CRESTONE HOME - A MULTIMÉDIÁS HÁZ CRESTRON integrálja a teljes technológiát Egy működtető elem mindenhez VILÁGÍTÁS, REDŐNY, FŰTÉS ÉS KNX/EIB BUS VÁLTOZTATHATÓ FELÜLET Cresnet / Ethernet Master CPU A kezelőfelületek az Ön igényeihez Touchpanel Touchpanel wandinstalliert Room 1 Alarmzentrale EIB- Präsenz- Sensor EIB Bus EIB-Interface EIB-Taster Room 23 Touchpanel Od. PDA Drahtlos EIB-Komponenten Lastschrank Licht / Jalousie EG Room 24 EIB-Komponenten Lastschrank Licht / Jalousie UG - Schalten/Dimmen Einzelkreise - Aufrufen Szenen - Automatiklicht über Präsenzmelder - Alarmlicht durch EMA - Zeitsteuerung Weitere Funktionen : EIB abhängig vagy a belső térhez igazítható!

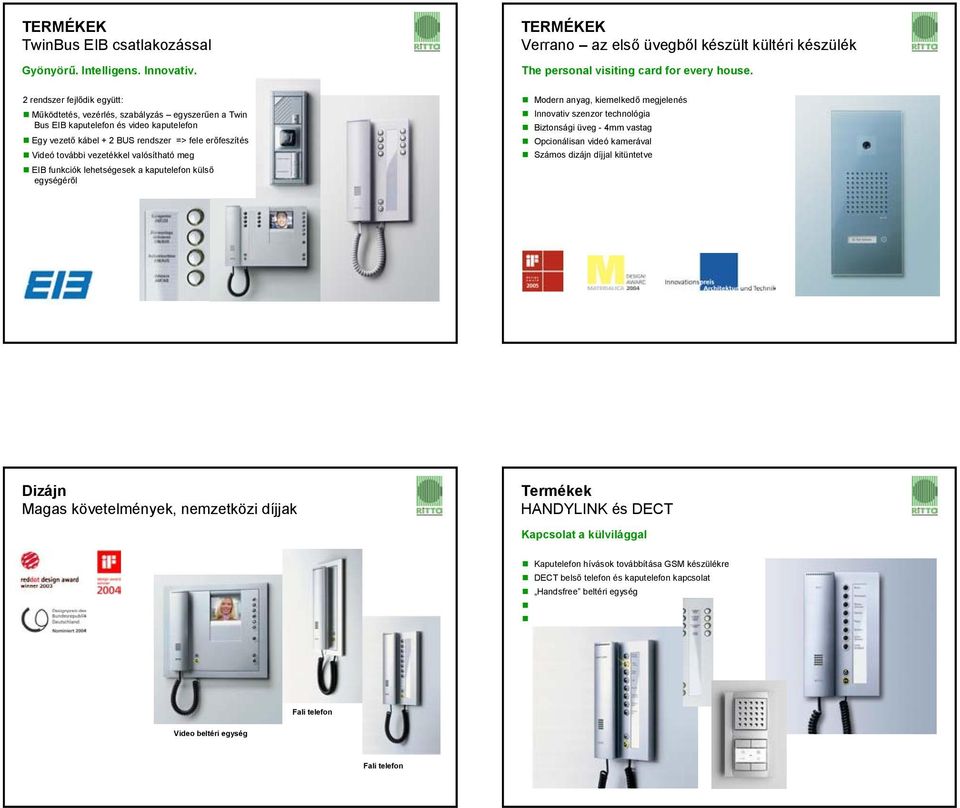

7 TERMÉKEK TwinBus EIB csatlakozással Gyönyörű. Intelligens. Innovativ. TERMÉKEK Verrano az első üvegből készült kültéri készülék The personal visiting card for every house. 2 rendszer fejlődik együtt: Működtetés, vezérlés, szabályzás egyszerűen a Twin Bus EIB kaputelefon és video kaputelefon Egy vezető kábel + 2 BUS rendszer => fele erőfeszítés Videó további vezetékkel valósítható meg EIB funkciók lehetségesek a kaputelefon külső egységéről Modern anyag, kiemelkedő megjelenés Innovativ szenzor technológia Biztonsági üveg - 4mm vastag Opcionálisan videó kamerával Számos dizájn díjjal kitüntetve Dizájn Magas követelmények, nemzetközi díjjak Termékek HANDYLINK és DECT Kapcsolat a külvilággal Kaputelefon hívások továbbítása GSM készülékre DECT belső telefon és kaputelefon kapcsolat Handsfree beltéri egység Fali telefon Video beltéri egység Fali telefon
