1 lely hibiscus Rendképző Különösen robusztus munkagépek a tiszta rendkezelési munkákhoz innovators in agriculture

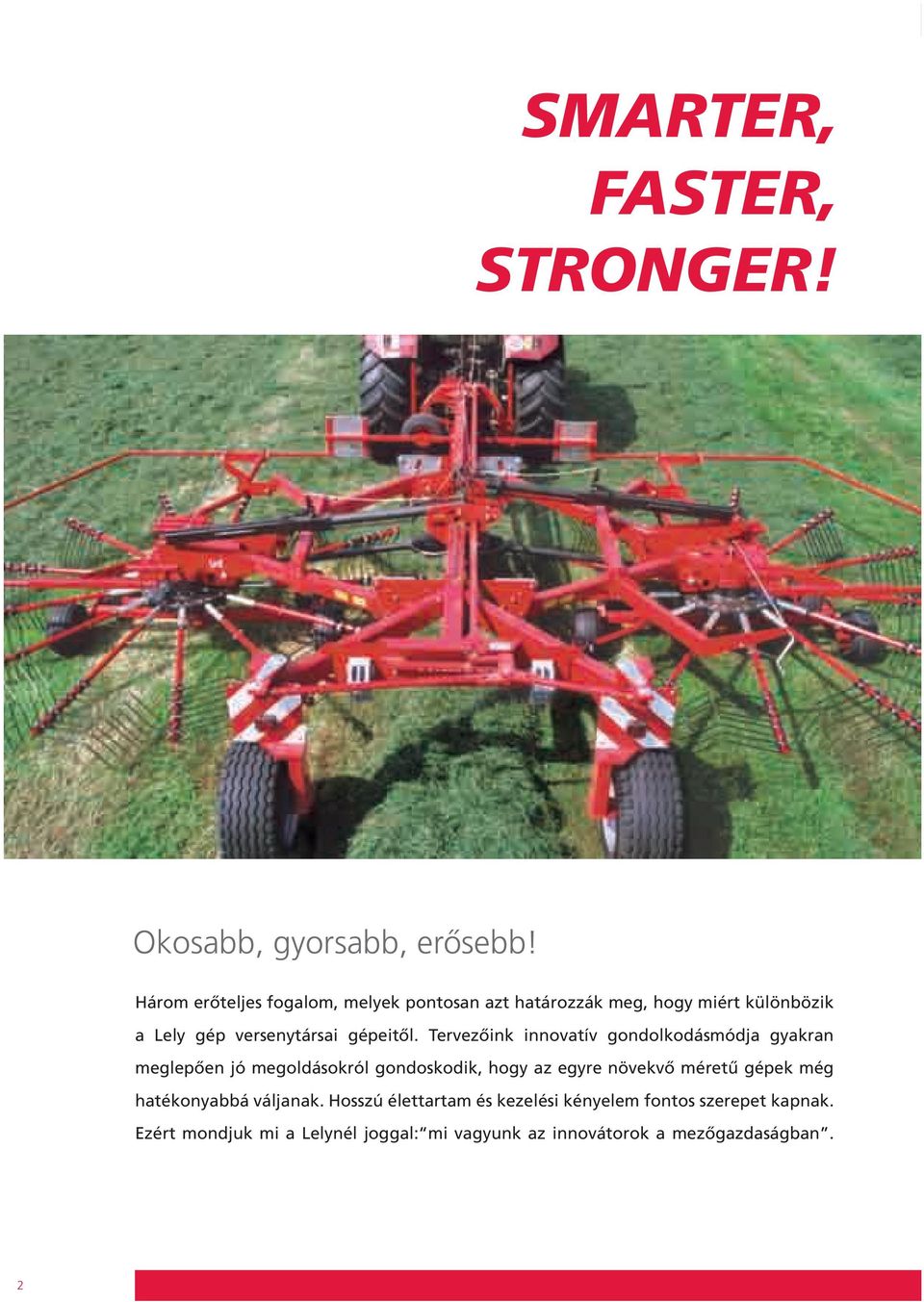

2 smarter, faster, stronger! Okosabb, gyorsabb, erősebb! Három erőteljes fogalom, melyek pontosan azt határozzák meg, hogy miért különbözik a Lely gép versenytársai gépeitől. Tervezőink innovatív gondolkodásmódja gyakran meglepően jó megoldásokról gondoskodik, hogy az egyre növekvő méretű gépek még hatékonyabbá váljanak. Hosszú élettartam és kezelési kényelem fontos szerepet kapnak. Ezért mondjuk mi a Lelynél joggal: mi vagyunk az innovátorok a mezőgazdaságban. 2

3 lely hibiscus Okosabb Ro-fogak A rendképző fogak bizonyos követelményeket kell teljesítsenek. Rugalmasnak kell lenniük a jó talajkövetéshez, elég keménynek a pontos munkamélységhez és ezen kívül és továbbítaniuk kell a füvet. A Hibiscus Ro-fogak speciális formája lehetővé teszi mindezen követelmény teljesítését. 8. oldal Vario Jó példa a tervezőink gyakorlatorientált gondolkodására. Egy hidraulikus munkahenger kiegészítő szögbe tudja hozni a rendképző vezérelt kerekeit, hogy a rendképzőt két rend készítésére lehessen átállítani, vagy csökkenteni lehessen a munkaszélességet. 30. oldal. Head Lock A fordulókon történő emelés az egyrotoros rendképzőknél, melyeknek Head-Lock zárrendszere van, hirtelen lényegesen egyszerűbbé válik. Egy forgató egység felemeli a szabad emelést, melyre a rendképzőnek kanyarokban van szüksége, tehát a rendképző azonnal megemelkedik. 20. oldal. Gyorsabb Talajkövetés A nagyobb rotorok esetén mindig kritikusabb a talajkövetés. A 1015 Profi modell Octosense-alváza jó példa a stabilitásra, a rotor mozgásszabadságának akadályozása nélkül. Tandem és lengő tengelyek biztosítják a rotorok nyugodt járását. 12. oldal. Hibiscus 485 A 485 függesztett modell és a 485 vontatott modell a piacon kapható legnagyobb egyrotoros rendképzői. A 13 fogkar elegendő kapacitást biztosít a 3,80 m széles rotor számára. Nagy teljesítmény kis befektetéssel! 20. oldal. Szállítás A 1525 modell jó példák a kompakt szállítási helyzetre. Rendkívül keskenyek és a rotor nagy átmérője ellenére is 4 m alatt marad magasságuk. Ezáltal egyszerű gyorsan megmunkálni kis parcellákat. 28. oldal. Erősebb Hibiscus 1015 Profi A legnagyobb kétrotoros rendképzőknél a hatalmas teljesítmény mellett a hosszú élettartam is biztosított. És ez a 15-karos rotornál kezdődik. 32. oldal. Fogak rögzítése Ez az egyedülálló fogrögzítés, - a fogakkal melyek túlfeszültek, a problémát rövid úton megoldja - minden túlfeszítés a fém kifáradásához, és ezáltal a fogak nem megfelelő működéséhez vezet. 14. oldal. Krómacél Minden felhasznált fogkar tengely krómacélból készült. Ennek a minőségileg kiváló szerszámacélnak nagy a rugalmassága és hozzájárul a rotor rendkívül hosszú élettartamához. 10. oldal. 3

4 A nyerstakarmány termelés határozza meg az eredményt A szilázs termelés manapság már nem rutin feladatnak tekinthető, hanem egy intenzíven fejlesztett tudománynak, mely átgondolt eljárás, különös figyelmet és megfelelő eszközök alkalmazását igényli. 4

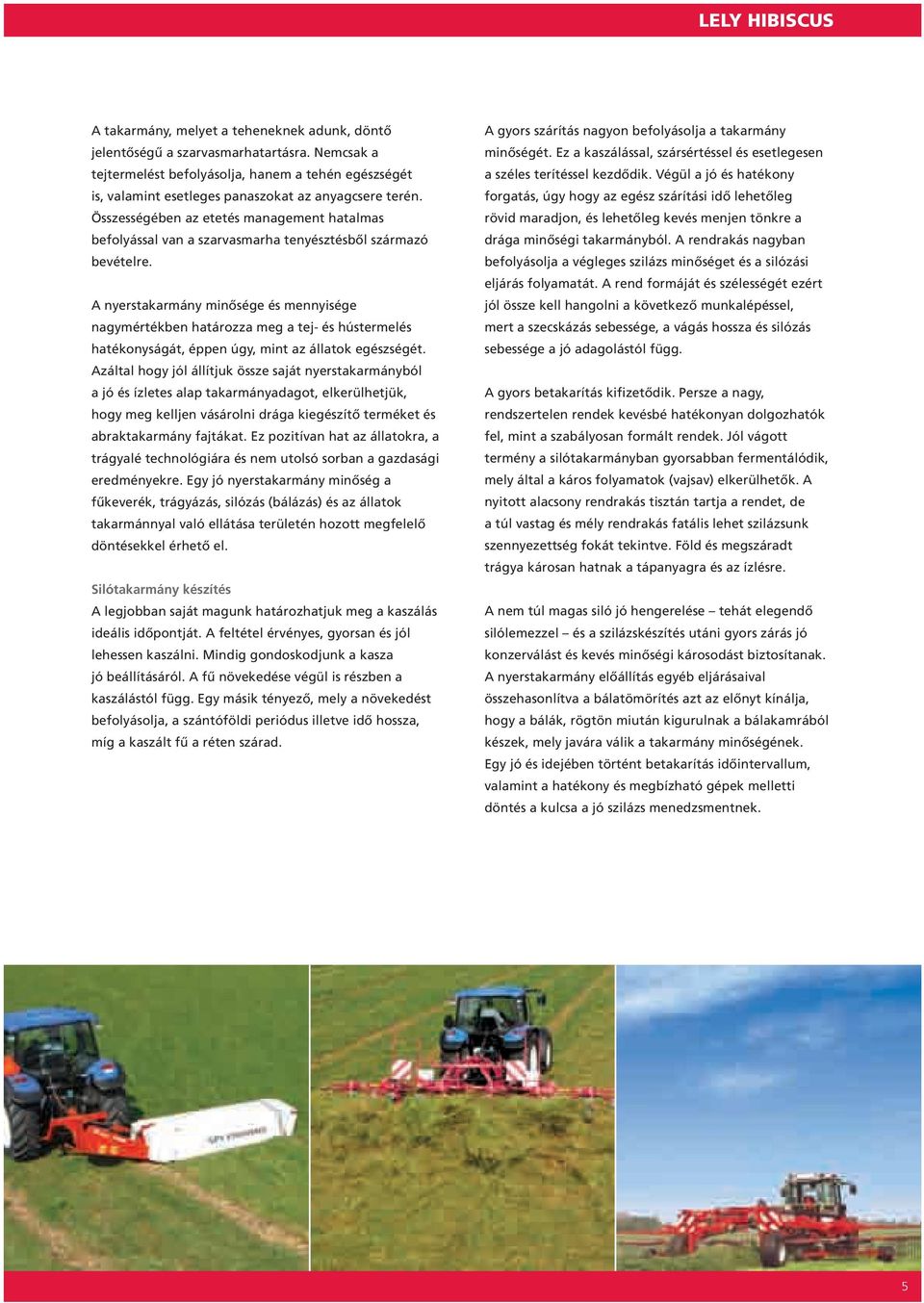

5 lely hibiscus A takarmány, melyet a teheneknek adunk, döntő jelentőségű a szarvasmarhatartásra. Nemcsak a tejtermelést befolyásolja, hanem a tehén egészségét is, valamint esetleges panaszokat az anyagcsere terén. Összességében az etetés management hatalmas befolyással van a szarvasmarha tenyésztésből származó bevételre. A nyerstakarmány minősége és mennyisége nagymértékben határozza meg a tej- és hústermelés hatékonyságát, éppen úgy, mint az állatok egészségét. Azáltal hogy jól állítjuk össze saját nyerstakarmányból a jó és ízletes alap takarmányadagot, elkerülhetjük, hogy meg kelljen vásárolni drága kiegészítő terméket és abraktakarmány fajtákat. Ez pozitívan hat az állatokra, a trágyalé technológiára és nem utolsó sorban a gazdasági eredményekre. Egy jó nyerstakarmány minőség a fűkeverék, trágyázás, silózás (bálázás) és az állatok takarmánnyal való ellátása területén hozott megfelelő döntésekkel érhető el. Silótakarmány készítés A legjobban saját magunk határozhatjuk meg a kaszálás ideális időpontját. A feltétel érvényes, gyorsan és jól lehessen kaszálni. Mindig gondoskodjunk a kasza jó beállításáról. A fű növekedése végül is részben a kaszálástól függ. Egy másik tényező, mely a növekedést befolyásolja, a szántóföldi periódus illetve idő hossza, míg a kaszált fű a réten szárad. A gyors szárítás nagyon befolyásolja a takarmány minőségét. Ez a kaszálással, szársértéssel és esetlegesen a széles terítéssel kezdődik. Végül a jó és hatékony forgatás, úgy hogy az egész szárítási idő lehetőleg rövid maradjon, és lehetőleg kevés menjen tönkre a drága minőségi takarmányból. A rendrakás nagyban befolyásolja a végleges szilázs minőséget és a silózási eljárás folyamatát. A rend formáját és szélességét ezért jól össze kell hangolni a következő munkalépéssel, mert a szecskázás sebessége, a vágás hossza és silózás sebessége a jó adagolástól függ. A gyors betakarítás kifizetődik. Persze a nagy, rendszertelen rendek kevésbé hatékonyan dolgozhatók fel, mint a szabályosan formált rendek. Jól vágott termény a silótakarmányban gyorsabban fermentálódik, mely által a káros folyamatok (vajsav) elkerülhetők. A nyitott alacsony rendrakás tisztán tartja a rendet, de a túl vastag és mély rendrakás fatális lehet szilázsunk szennyezettség fokát tekintve. Föld és megszáradt trágya károsan hatnak a tápanyagra és az ízlésre. A nem túl magas siló jó hengerelése tehát elegendő silólemezzel és a szilázskészítés utáni gyors zárás jó konzerválást és kevés minőségi károsodást biztosítanak. A nyerstakarmány előállítás egyéb eljárásaival összehasonlítva a bálatömörítés azt az előnyt kínálja, hogy a bálák, rögtön miután kigurulnak a bálakamrából készek, mely javára válik a takarmány minőségének. Egy jó és idejében történt betakarítás időintervallum, valamint a hatékony és megbízható gépek melletti döntés a kulcsa a jó szilázs menedzsmentnek. 5

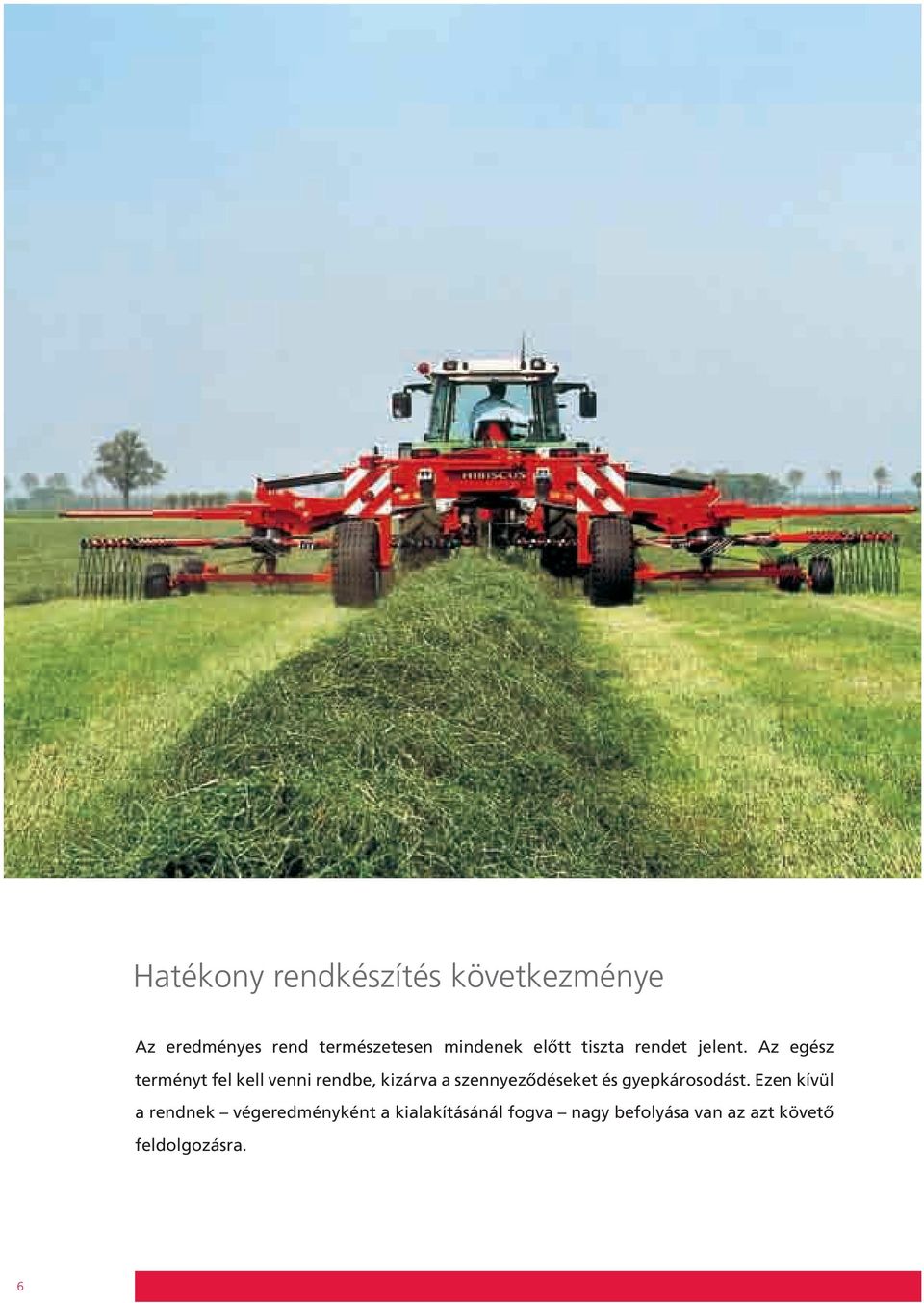

6 Hatékony rendkészítés következménye Az eredményes rend természetesen mindenek előtt tiszta rendet jelent. Az egész terményt fel kell venni rendbe, kizárva a szennyeződéseket és gyepkárosodást. Ezen kívül a rendnek végeredményként a kialakításánál fogva nagy befolyása van az azt követő feldolgozásra. 6

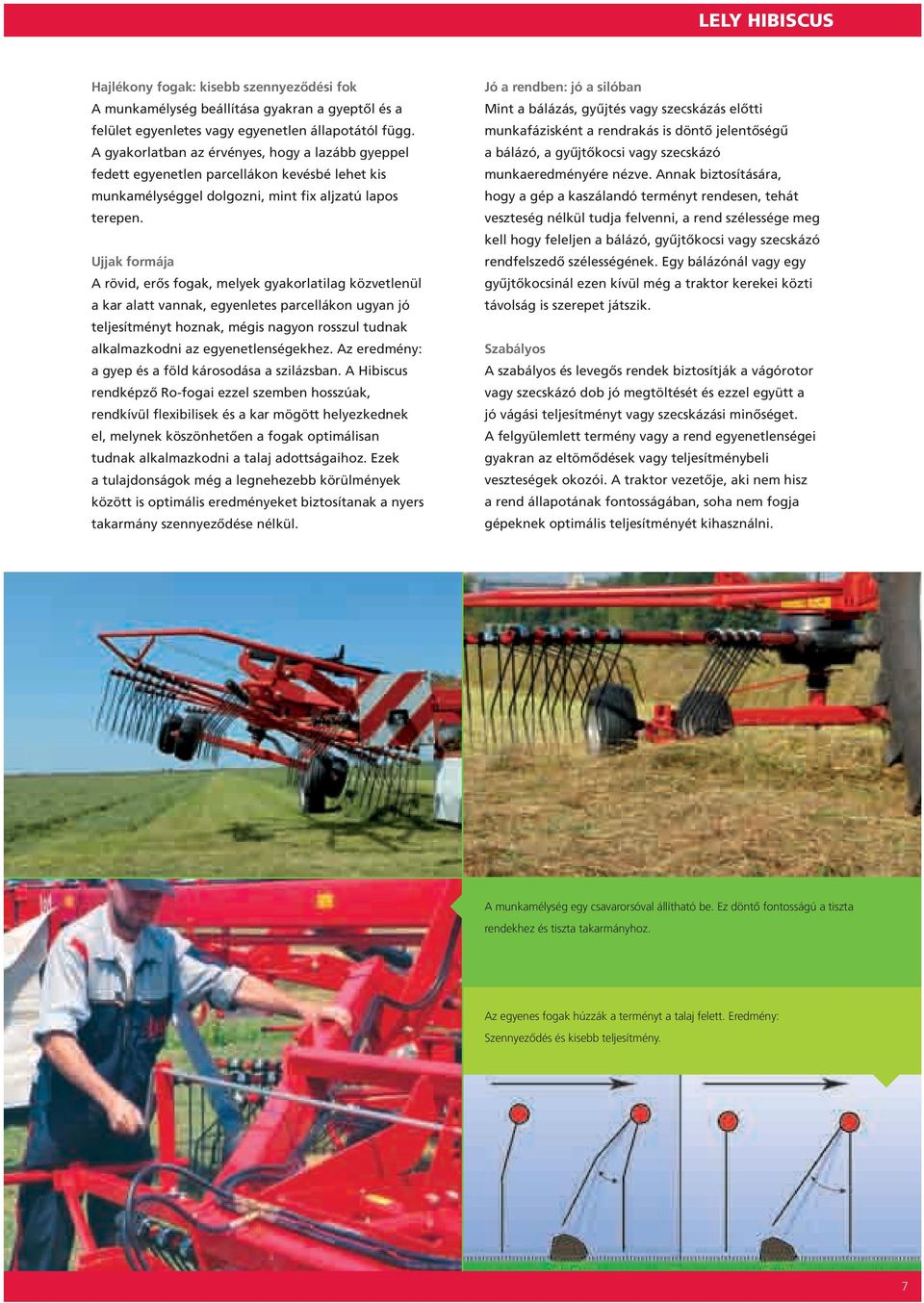

7 lely hibiscus Hajlékony fogak: kisebb szennyeződési fok A munkamélység beállítása gyakran a gyeptől és a felület egyenletes vagy egyenetlen állapotától függ. A gyakorlatban az érvényes, hogy a lazább gyeppel fedett egyenetlen parcellákon kevésbé lehet kis munkamélységgel dolgozni, mint fix aljzatú lapos terepen. Ujjak formája A rövid, erős fogak, melyek gyakorlatilag közvetlenül a kar alatt vannak, egyenletes parcellákon ugyan jó teljesítményt hoznak, mégis nagyon rosszul tudnak alkalmazkodni az egyenetlenségekhez. Az eredmény: a gyep és a föld károsodása a szilázsban. A Hibiscus rendképző Ro-fogai ezzel szemben hosszúak, rendkívül flexibilisek és a kar mögött helyezkednek el, melynek köszönhetően a fogak optimálisan tudnak alkalmazkodni a talaj adottságaihoz. Ezek a tulajdonságok még a legnehezebb körülmények között is optimális eredményeket biztosítanak a nyers takarmány szennyeződése nélkül. Jó a rendben: jó a silóban Mint a bálázás, gyűjtés vagy szecskázás előtti munkafázisként a rendrakás is döntő jelentőségű a bálázó, a gyűjtőkocsi vagy szecskázó munkaeredményére nézve. Annak biztosítására, hogy a gép a kaszálandó terményt rendesen, tehát veszteség nélkül tudja felvenni, a rend szélessége meg kell hogy feleljen a bálázó, gyűjtőkocsi vagy szecskázó rendfelszedő szélességének. Egy bálázónál vagy egy gyűjtőkocsinál ezen kívül még a traktor kerekei közti távolság is szerepet játszik. Szabályos A szabályos és levegős rendek biztosítják a vágórotor vagy szecskázó dob jó megtöltését és ezzel együtt a jó vágási teljesítményt vagy szecskázási minőséget. A felgyülemlett termény vagy a rend egyenetlenségei gyakran az eltömődések vagy teljesítménybeli veszteségek okozói. A traktor vezetője, aki nem hisz a rend állapotának fontosságában, soha nem fogja gépeknek optimális teljesítményét kihasználni. A munkamélység egy csavarorsóval állítható be. Ez döntő fontosságú a tiszta rendekhez és tiszta takarmányhoz. Az egyenes fogak húzzák a terményt a talaj felett. Eredmény: Szennyeződés és kisebb teljesítmény. 7

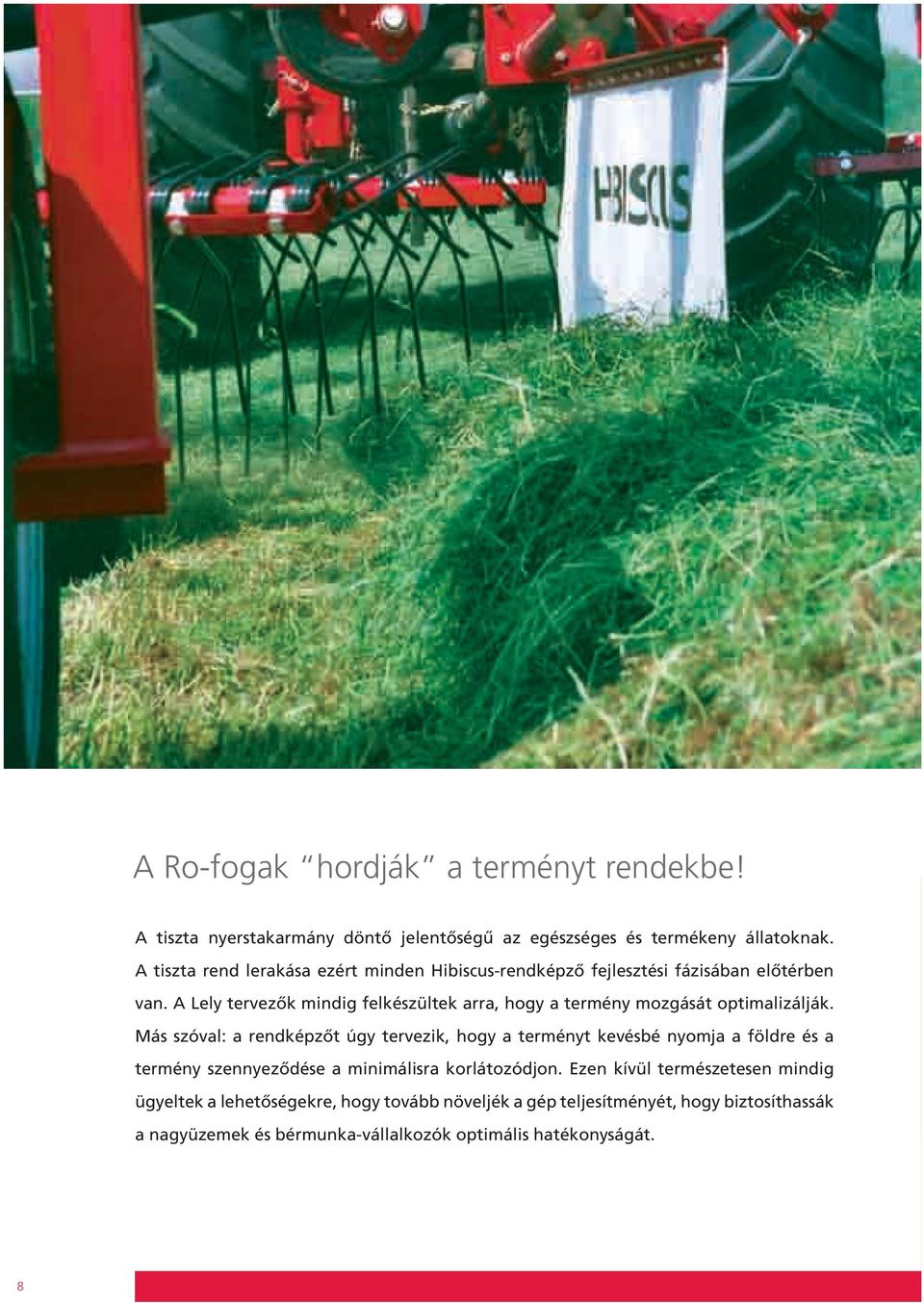

8 A Ro-fogak hordják a terményt rendekbe! A tiszta nyerstakarmány döntő jelentőségű az egészséges és termékeny állatoknak. A tiszta rend lerakása ezért minden Hibiscus-rendképző fejlesztési fázisában előtérben van. A Lely tervezők mindig felkészültek arra, hogy a termény mozgását optimalizálják. Más szóval: a rendképzőt úgy tervezik, hogy a terményt kevésbé nyomja a földre és a termény szennyeződése a minimálisra korlátozódjon. Ezen kívül természetesen mindig ügyeltek a lehetőségekre, hogy tovább növeljék a gép teljesítményét, hogy biztosíthassák a nagyüzemek és bérmunka-vállalkozók optimális hatékonyságát. 8

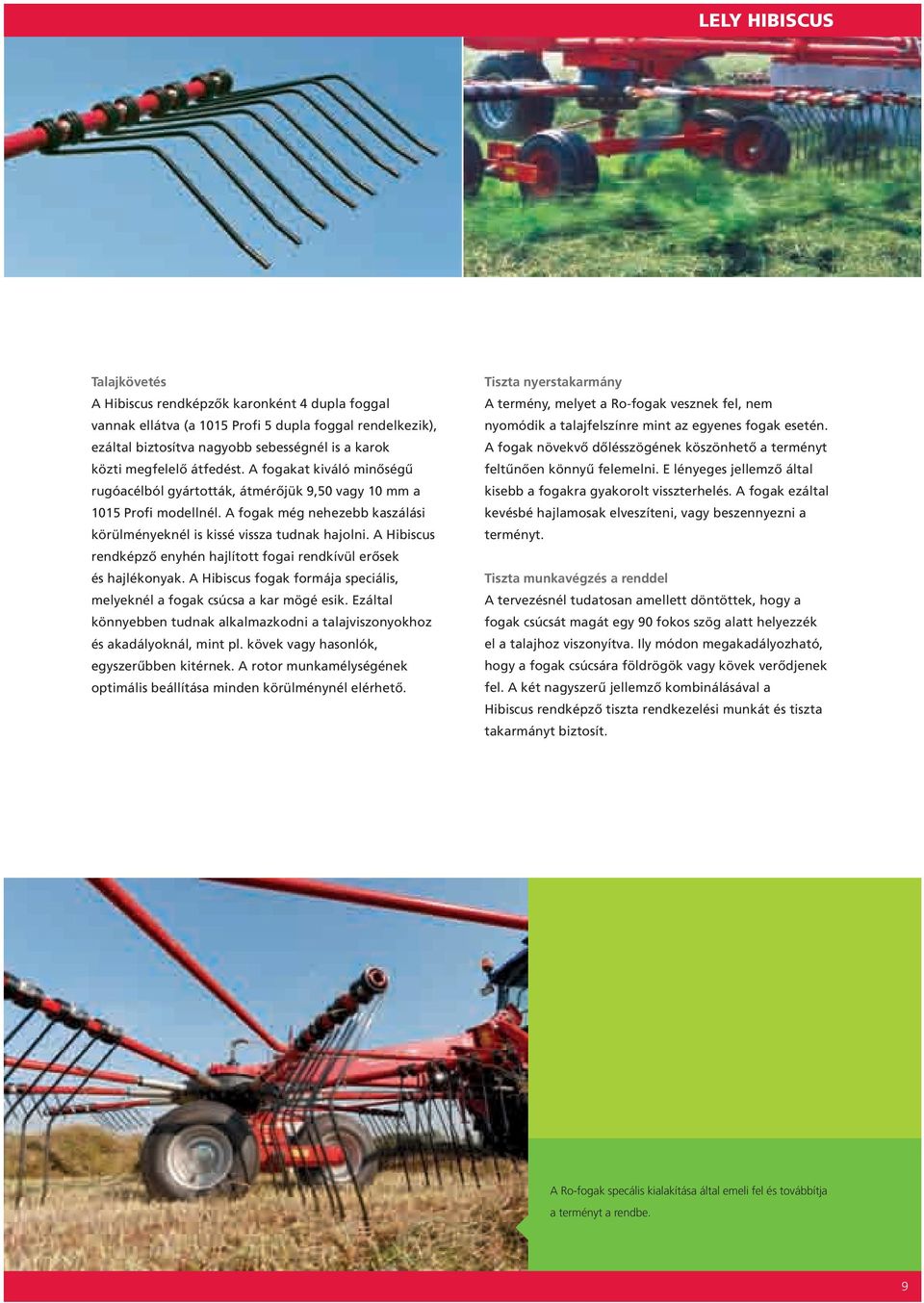

9 lely hibiscus Talajkövetés A Hibiscus rendképzők karonként 4 dupla foggal vannak ellátva (a 1015 Profi 5 dupla foggal rendelkezik), ezáltal biztosítva nagyobb sebességnél is a karok közti megfelelő átfedést. A fogakat kiváló minőségű rugóacélból gyártották, átmérőjük 9,50 vagy 10 mm a 1015 Profi modellnél. A fogak még nehezebb kaszálási körülményeknél is kissé vissza tudnak hajolni. A Hibiscus rendképző enyhén hajlított fogai rendkívül erősek és hajlékonyak. A Hibiscus fogak formája speciális, melyeknél a fogak csúcsa a kar mögé esik. Ezáltal könnyebben tudnak alkalmazkodni a talajviszonyokhoz és akadályoknál, mint pl. kövek vagy hasonlók, egyszerűbben kitérnek. A rotor munkamélységének optimális beállítása minden körülménynél elérhető. Tiszta nyerstakarmány A termény, melyet a Ro-fogak vesznek fel, nem nyomódik a talajfelszínre mint az egyenes fogak esetén. A fogak növekvő dőlésszögének köszönhető a terményt feltűnően könnyű felemelni. E lényeges jellemző által kisebb a fogakra gyakorolt visszterhelés. A fogak ezáltal kevésbé hajlamosak elveszíteni, vagy beszennyezni a terményt. Tiszta munkavégzés a renddel A tervezésnél tudatosan amellett döntöttek, hogy a fogak csúcsát magát egy 90 fokos szög alatt helyezzék el a talajhoz viszonyítva. Ily módon megakadályozható, hogy a fogak csúcsára földrögök vagy kövek verődjenek fel. A két nagyszerű jellemző kombinálásával a Hibiscus rendképző tiszta rendkezelési munkát és tiszta takarmányt biztosít. A Ro-fogak specális kialakítása által emeli fel és továbbítja a terményt a rendbe. 9

10 Rotorok Egy rendképző működési módját a rotor szerkezete alapozza meg. A fogkarok vezérlése határozza meg a gép működését, miközben a szerkezet a tartósság szempontjából döntő. A Lely gyár három típusú rotort használ. 10

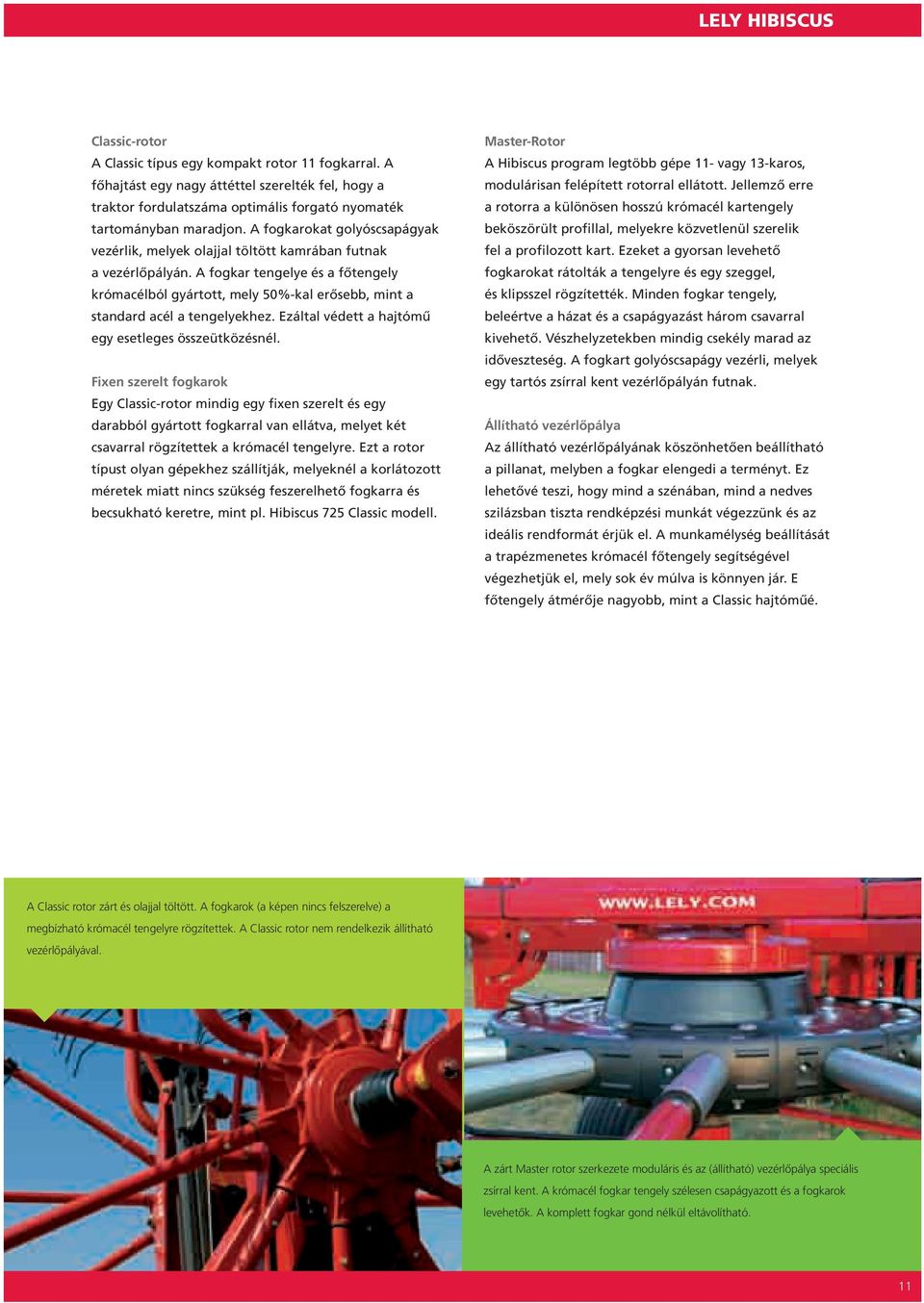

11 lely hibiscus Classic-rotor A Classic típus egy kompakt rotor 11 fogkarral. A főhajtást egy nagy áttéttel szerelték fel, hogy a traktor fordulatszáma optimális forgató nyomaték tartományban maradjon. A fogkarokat golyóscsapágyak vezérlik, melyek olajjal töltött kamrában futnak a vezérlőpályán. A fogkar tengelye és a főtengely krómacélból gyártott, mely 50%-kal erősebb, mint a standard acél a tengelyekhez. Ezáltal védett a hajtómű egy esetleges összeütközésnél. Fixen szerelt fogkarok Egy Classic-rotor mindig egy fixen szerelt és egy darabból gyártott fogkarral van ellátva, melyet két csavarral rögzítettek a krómacél tengelyre. Ezt a rotor típust olyan gépekhez szállítják, melyeknél a korlátozott méretek miatt nincs szükség feszerelhető fogkarra és becsukható keretre, mint pl. Hibiscus 725 Classic modell. Master-Rotor A Hibiscus program legtöbb gépe 11- vagy 13-karos, modulárisan felépített rotorral ellátott. Jellemző erre a rotorra a különösen hosszú krómacél kartengely beköszörült profillal, melyekre közvetlenül szerelik fel a profilozott kart. Ezeket a gyorsan levehető fogkarokat rátolták a tengelyre és egy szeggel, és klipsszel rögzítették. Minden fogkar tengely, beleértve a házat és a csapágyazást három csavarral kivehető. Vészhelyzetekben mindig csekély marad az időveszteség. A fogkart golyóscsapágy vezérli, melyek egy tartós zsírral kent vezérlőpályán futnak. Állítható vezérlőpálya Az állítható vezérlőpályának köszönhetően beállítható a pillanat, melyben a fogkar elengedi a terményt. Ez lehetővé teszi, hogy mind a szénában, mind a nedves szilázsban tiszta rendképzési munkát végezzünk és az ideális rendformát érjük el. A munkamélység beállítását a trapézmenetes krómacél főtengely segítségével végezhetjük el, mely sok év múlva is könnyen jár. E főtengely átmérője nagyobb, mint a Classic hajtóműé. A Classic rotor zárt és olajjal töltött. A fogkarok (a képen nincs felszerelve) a megbízható krómacél tengelyre rögzítettek. A Classic rotor nem rendelkezik állítható vezérlőpályával. A zárt Master rotor szerkezete moduláris és az (állítható) vezérlőpálya speciális zsírral kent. A krómacél fogkar tengely szélesen csapágyazott és a fogkarok levehetők. A komplett fogkar gond nélkül eltávolítható. 11

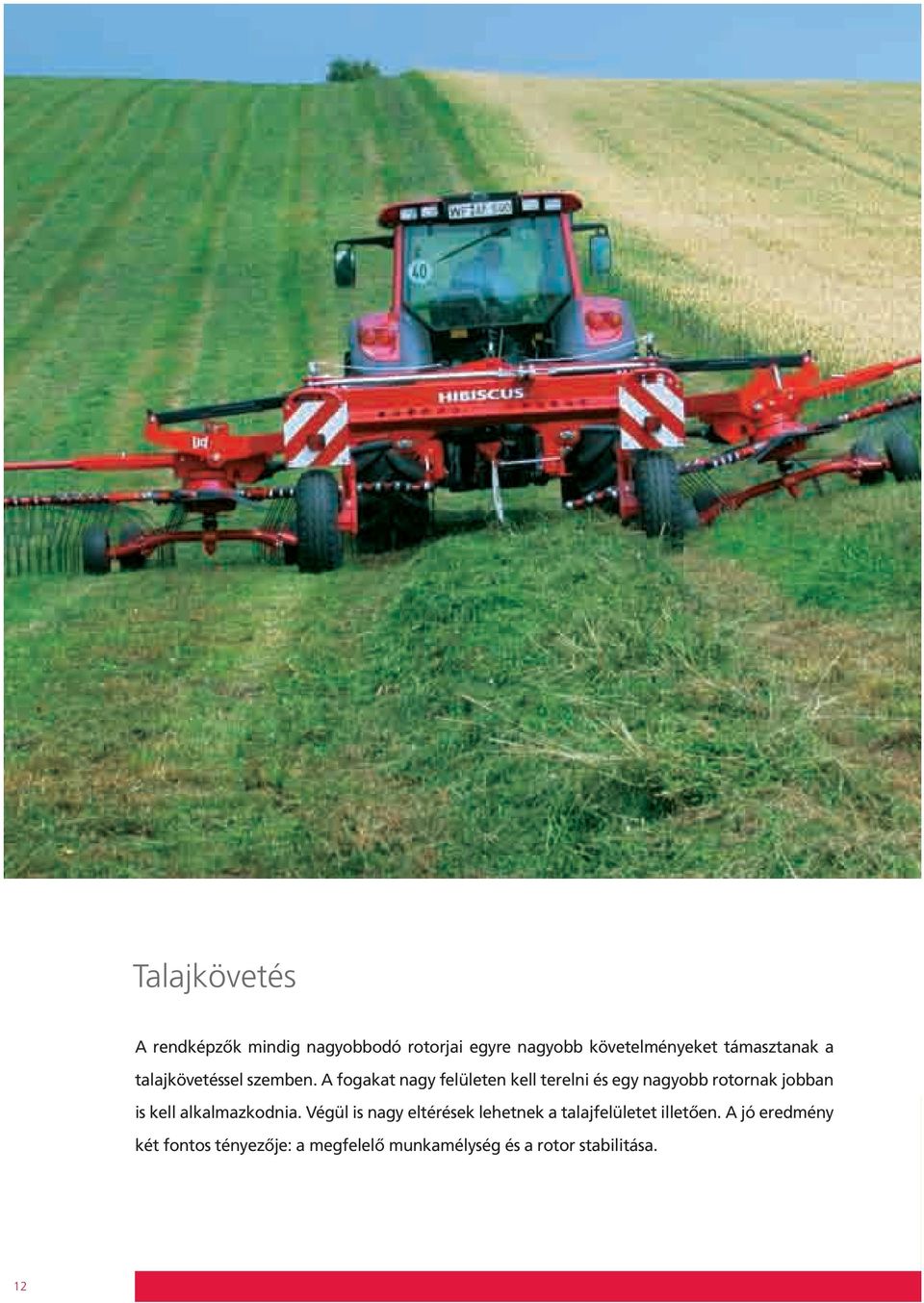

12 Talajkövetés A rendképzők mindig nagyobbodó rotorjai egyre nagyobb követelményeket támasztanak a talajkövetéssel szemben. A fogakat nagy felületen kell terelni és egy nagyobb rotornak jobban is kell alkalmazkodnia. Végül is nagy eltérések lehetnek a talajfelületet illetően. A jó eredmény két fontos tényezője: a megfelelő munkamélység és a rotor stabilitása. 12

13 lely hibiscus A rotorok alatti vázakat úgy tervezték, hogy a kerekek a fogakhoz a lehető legközelebb legyenek és a talajfelszínt a lehető A rotorok alatti vázakat úgy tervezték, hogy a kerekek a fogakhoz a lehető legközelebb legyenek és a talajfelszínt a lehető legjobban, kövessék. A hajlékony, hosszú fogakkal kombinálva elkerülhető a termény szennyeződése. A rotor stabilitása meghatározza a kapacitást. A rotornak sok foga lehet, de egy nyugtalan rotorral azonban nem érhető el a tervezett kapacitás. Ezért a Hibiscus rendképzőt mindig tandem- vagy lengőtengellyel szerelik. A nagy egyenetlenségeknek, mint lyukak vagy köveknek ezért kisebb hatásuk van a rotor mozgására. Esetleges egyenetlenségeket ugyanis csak 50%-ig továbbítanak a rotorhoz. legjobban, kövessék. A hajlékony, hosszú fogakkal kombinálva elkerülhető a termény szennyeződése. A Hibiscus 1525 modellek minden rotorja alatt forgatható kerekek vannak felszerelve az oldalsó lerakáshoz. Ezáltal elkerülhető, hogy a járókerekek kanyarokban vagy lerakásnál a dupla vagy keskeny rendeket megállítsa, merthogy mindkét rotor nem teljesen a gép közepére van felszerelve. A 1015 Profi modell octosense-futóművének elülső vezetőkerekei is azonos okból képesek forogni. A középre való rendképzésnél ez nem szükséges: ezeken a modelleknél a tandemtengely ugyanis pontosan egy vonalban van a gép forgáspontjával. Egy olyan szerkezet, melynek rotorja háromdimenziós talajkövetést tud menetirányban és menetiránnyal keresztben, ez a legtöbb esetben szükséges, és a nagyobb rotoroknál egyre gyakrabban használatos. A dupla rendképzésnél a rotorok közti távolság vagy az aljzat különbségei olyan nagyok, hogy a kétdimenziós talajkövetés, csak menetirányban nem kielégítő. Egy 2D-s rendszer nagy előnye, hogy a rotorok feltűnően nyugodtak. Mindenekelőtt, ha a rotorokat 3D rendszerű fix alvázzal látjuk el, már a kis egyenetlenségek is a rotort felugrassák. Mindkét rendszernél érvényesül, hogy a lengő- vagy a tandemtengely a stabil rotorokhoz és a kapacitás továbbításához szigorúan szükségesek. A Tandem kiegyenlíti az eltérő talajviszonyokat (2D). A fix alváznál (3D) ez azonnal továbbítódik a rotorra, melynek következtében a rotor nyugtalanul jár. A Hibiscus 1525 kereszt alakú forgáspontja a rotor fölött szolgálja a 3D mozgást. 13

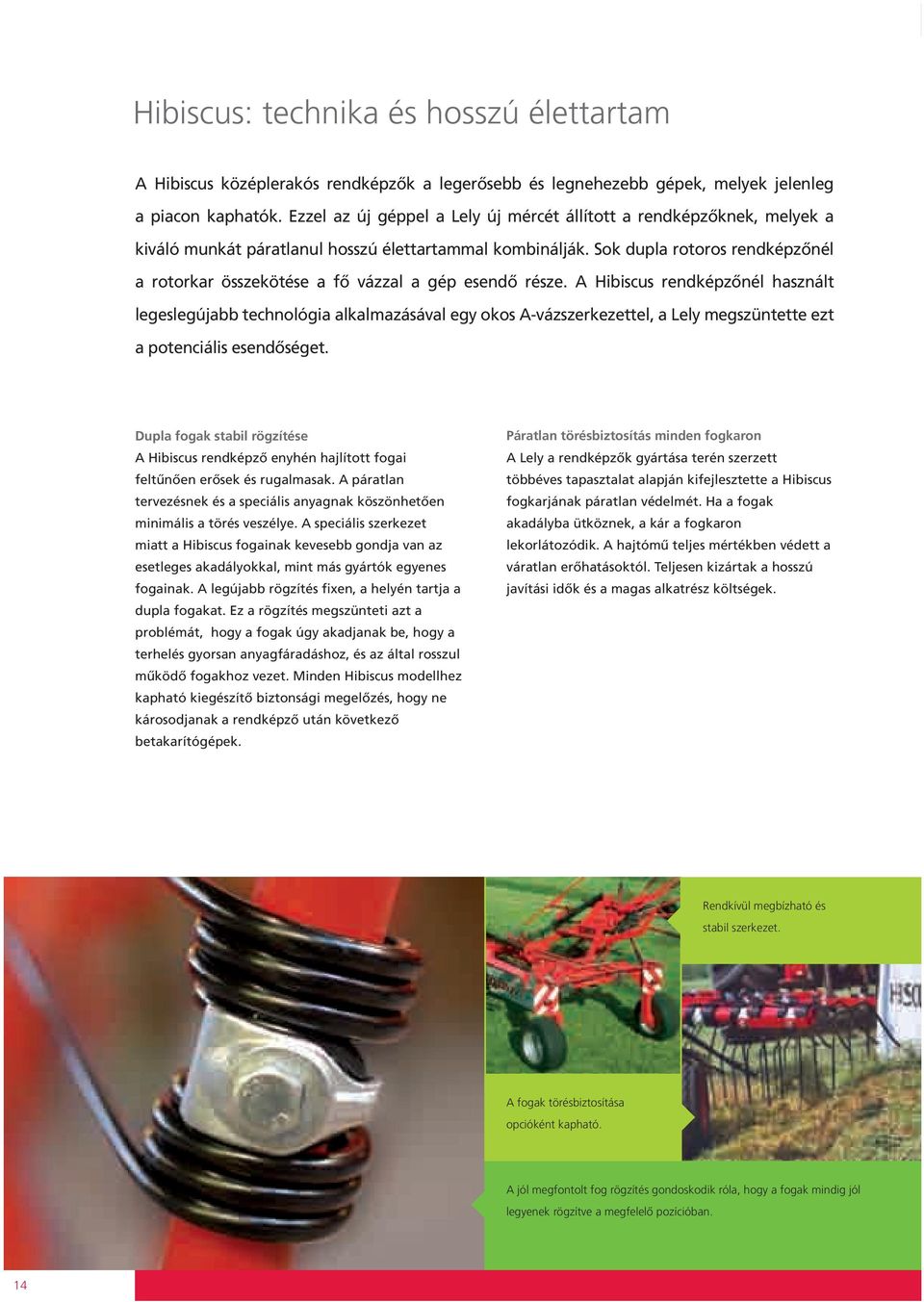

14 Hibiscus: technika és hosszú élettartam A Hibiscus középlerakós rendképzők a legerősebb és legnehezebb gépek, melyek jelenleg a piacon kaphatók. Ezzel az új géppel a Lely új mércét állított a rendképzőknek, melyek a kiváló munkát páratlanul hosszú élettartammal kombinálják. Sok dupla rotoros rendképzőnél a rotorkar összekötése a fő vázzal a gép esendő része. A Hibiscus rendképzőnél használt legeslegújabb technológia alkalmazásával egy okos A-vázszerkezettel, a Lely megszüntette ezt a potenciális esendőséget. Dupla fogak stabil rögzítése A Hibiscus rendképző enyhén hajlított fogai feltűnően erősek és rugalmasak. A páratlan tervezésnek és a speciális anyagnak köszönhetően minimális a törés veszélye. A speciális szerkezet miatt a Hibiscus fogainak kevesebb gondja van az esetleges akadályokkal, mint más gyártók egyenes fogainak. A legújabb rögzítés fixen, a helyén tartja a dupla fogakat. Ez a rögzítés megszünteti azt a problémát, hogy a fogak úgy akadjanak be, hogy a terhelés gyorsan anyagfáradáshoz, és az által rosszul működő fogakhoz vezet. Minden Hibiscus modellhez kapható kiegészítő biztonsági megelőzés, hogy ne károsodjanak a rendképző után következő betakarítógépek. Páratlan törésbiztosítás minden fogkaron A Lely a rendképzők gyártása terén szerzett többéves tapasztalat alapján kifejlesztette a Hibiscus fogkarjának páratlan védelmét. Ha a fogak akadályba ütköznek, a kár a fogkaron lekorlátozódik. A hajtómű teljes mértékben védett a váratlan erőhatásoktól. Teljesen kizártak a hosszú javítási idők és a magas alkatrész költségek. Rendkívül megbízható és stabil szerkezet. A fogak törésbiztosítása opcióként kapható. A jól megfontolt fog rögzítés gondoskodik róla, hogy a fogak mindig jól legyenek rögzítve a megfelelő pozícióban. 14

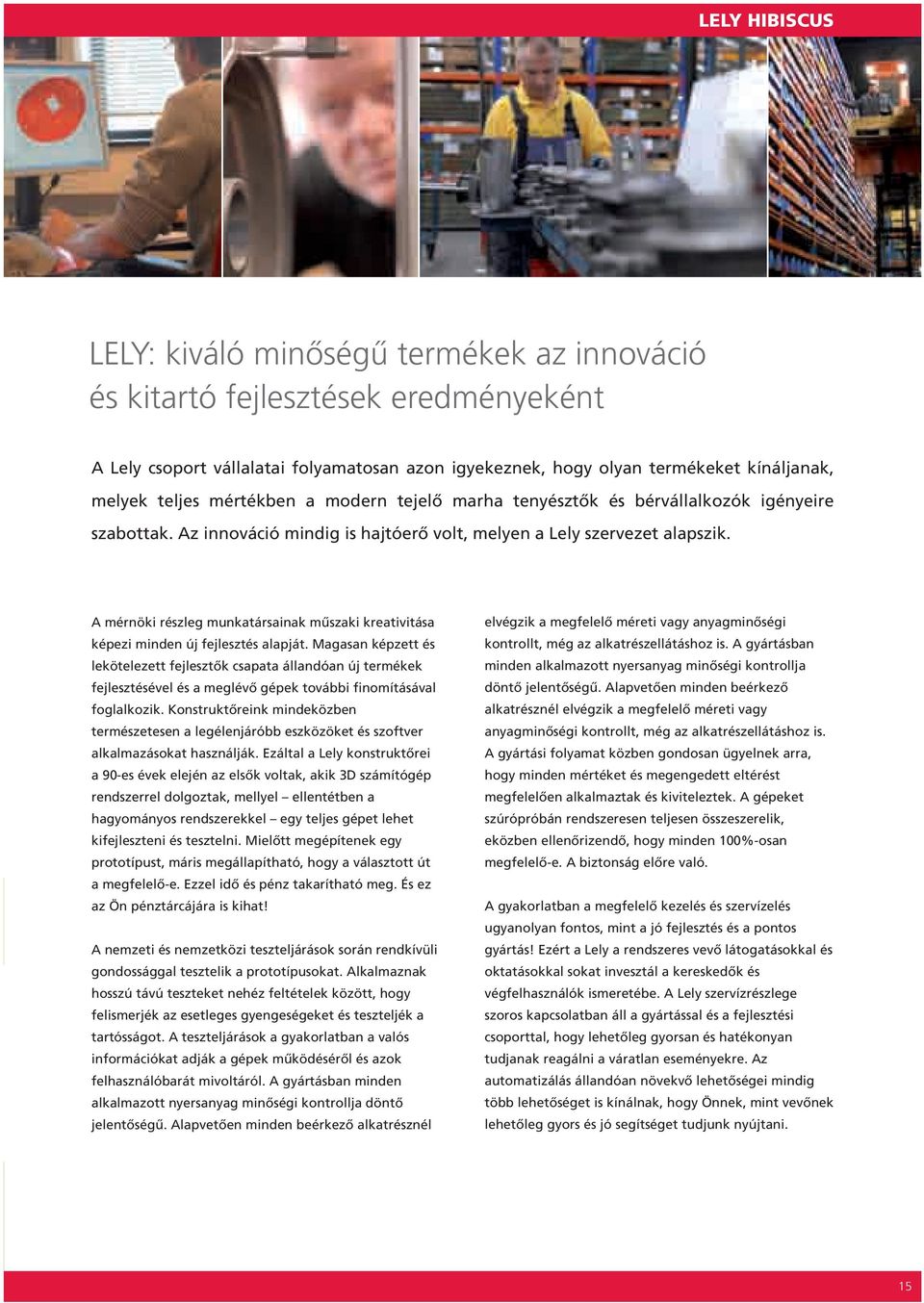

15 lely hibiscus LELY: kiváló minőségű termékek az innováció és kitartó fejlesztések eredményeként A Lely csoport vállalatai folyamatosan azon igyekeznek, hogy olyan termékeket kínáljanak, melyek teljes mértékben a modern tejelő marha tenyésztők és bérvállalkozók igényeire szabottak. Az innováció mindig is hajtóerő volt, melyen a Lely szervezet alapszik. A mérnöki részleg munkatársainak műszaki kreativitása képezi minden új fejlesztés alapját. Magasan képzett és lekötelezett fejlesztők csapata állandóan új termékek fejlesztésével és a meglévő gépek további finomításával foglalkozik. Konstruktőreink mindeközben természetesen a legélenjáróbb eszközöket és szoftver alkalmazásokat használják. Ezáltal a Lely konstruktőrei a 90-es évek elején az elsők voltak, akik 3D számítógép rendszerrel dolgoztak, mellyel ellentétben a hagyományos rendszerekkel egy teljes gépet lehet kifejleszteni és tesztelni. Mielőtt megépítenek egy prototípust, máris megállapítható, hogy a választott út a megfelelő-e. Ezzel idő és pénz takarítható meg. És ez az Ön pénztárcájára is kihat! A nemzeti és nemzetközi teszteljárások során rendkívüli gondossággal tesztelik a prototípusokat. Alkalmaznak hosszú távú teszteket nehéz feltételek között, hogy felismerjék az esetleges gyengeségeket és teszteljék a tartósságot. A teszteljárások a gyakorlatban a valós információkat adják a gépek működéséről és azok felhasználóbarát mivoltáról. A gyártásban minden alkalmazott nyersanyag minőségi kontrollja döntő jelentőségű. Alapvetően minden beérkező alkatrésznél elvégzik a megfelelő méreti vagy anyagminőségi kontrollt, még az alkatrészellátáshoz is. A gyártásban minden alkalmazott nyersanyag minőségi kontrollja döntő jelentőségű. Alapvetően minden beérkező alkatrésznél elvégzik a megfelelő méreti vagy anyagminőségi kontrollt, még az alkatrészellátáshoz is. A gyártási folyamat közben gondosan ügyelnek arra, hogy minden mértéket és megengedett eltérést megfelelően alkalmaztak és kiviteleztek. A gépeket szúrópróbán rendszeresen teljesen összeszerelik, eközben ellenőrizendő, hogy minden 100%-osan megfelelő-e. A biztonság előre való. A gyakorlatban a megfelelő kezelés és szervízelés ugyanolyan fontos, mint a jó fejlesztés és a pontos gyártás! Ezért a Lely a rendszeres vevő látogatásokkal és oktatásokkal sokat invesztál a kereskedők és végfelhasználók ismeretébe. A Lely szervízrészlege szoros kapcsolatban áll a gyártással és a fejlesztési csoporttal, hogy lehetőleg gyorsan és hatékonyan tudjanak reagálni a váratlan eseményekre. Az automatizálás állandóan növekvő lehetőségei mindig több lehetőséget is kínálnak, hogy Önnek, mint vevőnek lehetőleg gyors és jó segítséget tudjunk nyújtani. 15

16 16

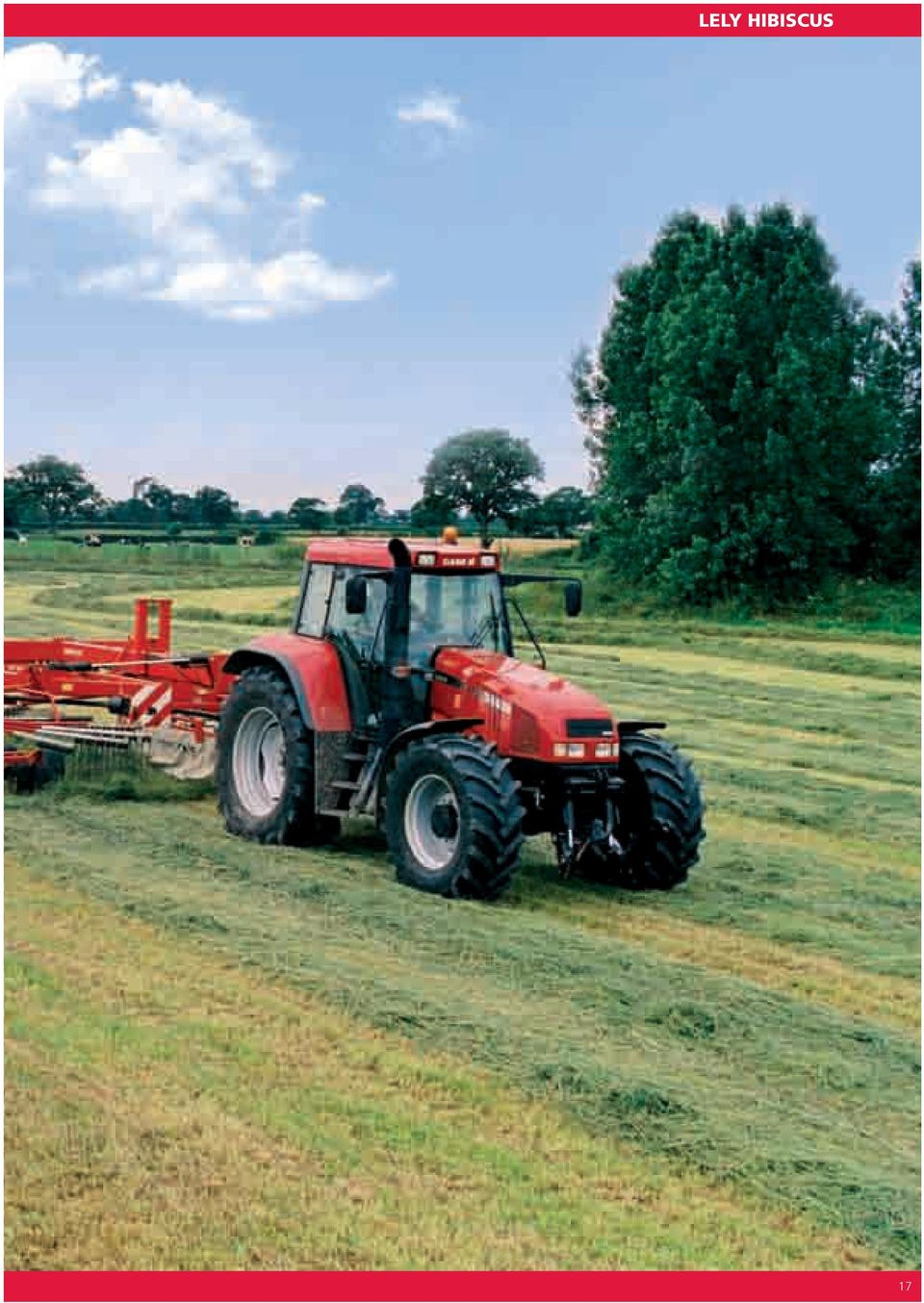

17 lely hibiscus 17

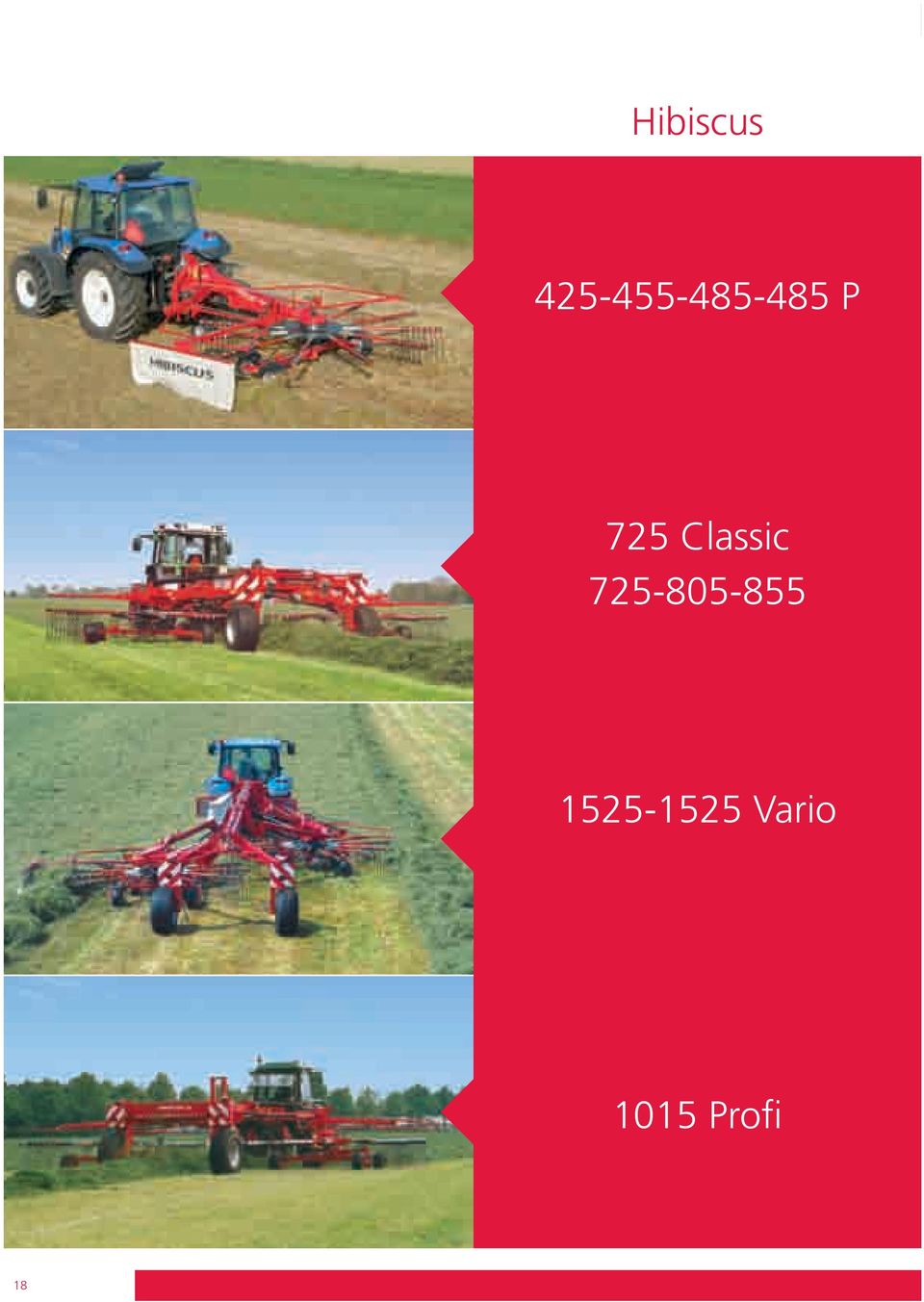

18 Hibiscus P 725 Classic Vario 1015 Profi 18

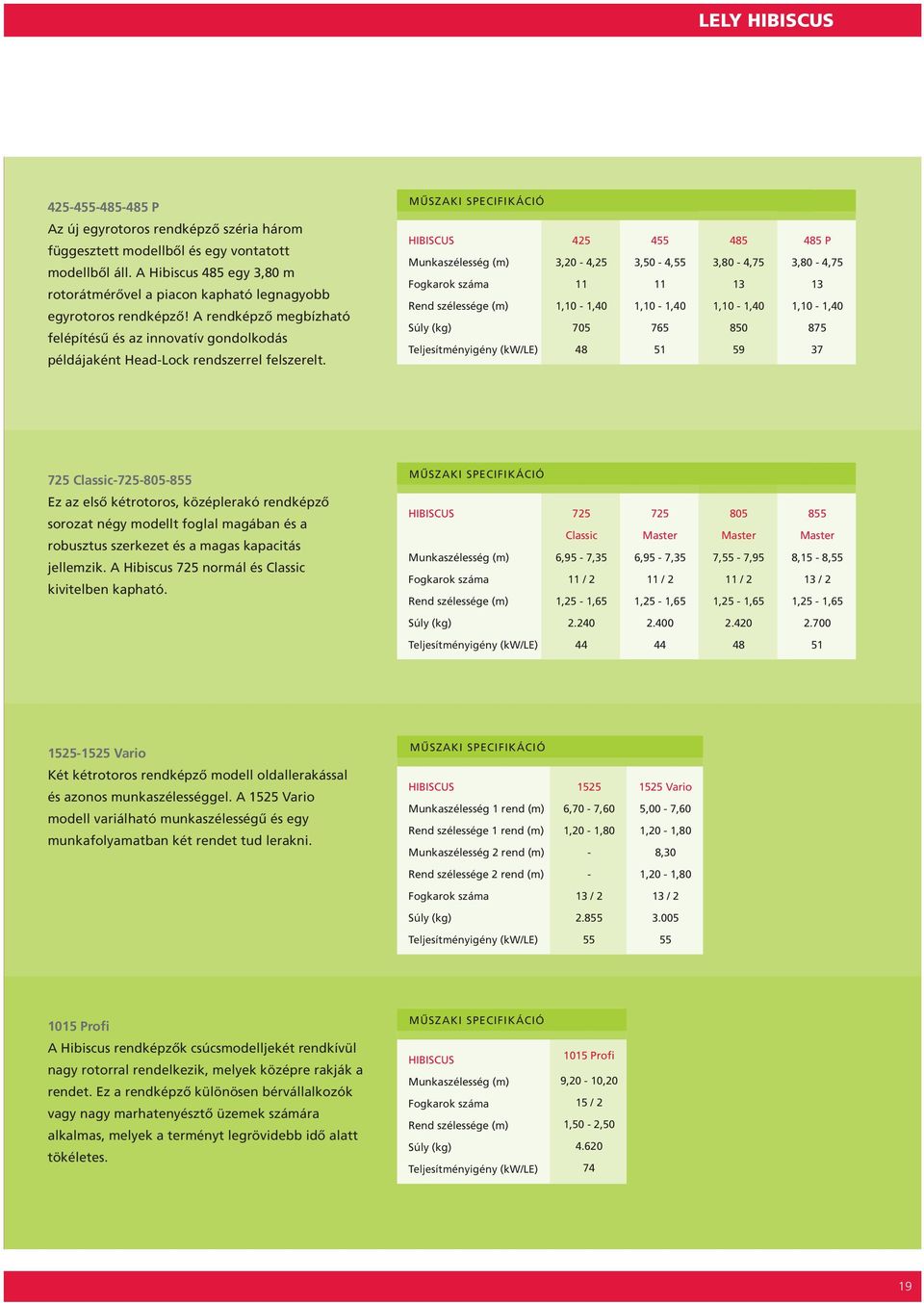

19 lely hibiscus P Az új egyrotoros rendképző széria három függesztett modellből és egy vontatott modellből áll. A Hibiscus 485 egy 3,80 m rotorátmérővel a piacon kapható legnagyobb egyrotoros rendképző! A rendképző megbízható felépítésű és az innovatív gondolkodás példájaként Head-Lock rendszerrel felszerelt. MŰSZAKI SPECIFIKÁCIÓ HIBISCUS P Munkaszélesség (m) 3,20-4,25 3,50-4,55 3,80-4,75 3,80-4,75 Fogkarok száma Rend szélessége (m) 1,10-1,40 1,10-1,40 1,10-1,40 1,10-1,40 Súly (kg) Teljesítményigény (kw/le) Classic Ez az első kétrotoros, középlerakó rendképző sorozat négy modellt foglal magában és a robusztus szerkezet és a magas kapacitás jellemzik. A Hibiscus 725 normál és Classic kivitelben kapható. MŰSZAKI SPECIFIKÁCIÓ HIBISCUS Classic Master Master Master Munkaszélesség (m) 6,95-7,35 6,95-7,35 7,55-7,95 8,15-8,55 Fogkarok száma 11 / 2 11 / 2 11 / 2 13 / 2 Rend szélessége (m) 1,25-1,65 1,25-1,65 1,25-1,65 1,25-1,65 Súly (kg) Teljesítményigény (kw/le) Vario Két kétrotoros rendképző modell oldallerakással és azonos munkaszélességgel. A 1525 Vario modell variálható munkaszélességű és egy munkafolyamatban két rendet tud lerakni. MŰSZAKI SPECIFIKÁCIÓ HIBISCUS Vario Munkaszélesség 1 rend (m) 6,70-7,60 5,00-7,60 Rend szélessége 1 rend (m) 1,20-1,80 1,20-1,80 Munkaszélesség 2 rend (m) - 8,30 Rend szélessége 2 rend (m) - 1,20-1,80 Fogkarok száma 13 / 2 13 / 2 Súly (kg) Teljesítményigény (kw/le) Profi A Hibiscus rendképzők csúcsmodelljekét rendkívül nagy rotorral rendelkezik, melyek középre rakják a rendet. Ez a rendképző különösen bérvállalkozók vagy nagy marhatenyésztő üzemek számára alkalmas, melyek a terményt legrövidebb idő alatt tökéletes. MŰSZAKI SPECIFIKÁCIÓ HIBISCUS 1015 Profi Munkaszélesség (m) 9,20-10,20 Fogkarok száma 15 / 2 Rend szélessége (m) 1,50-2,50 Súly (kg) Teljesítményigény (kw/le) 74 19

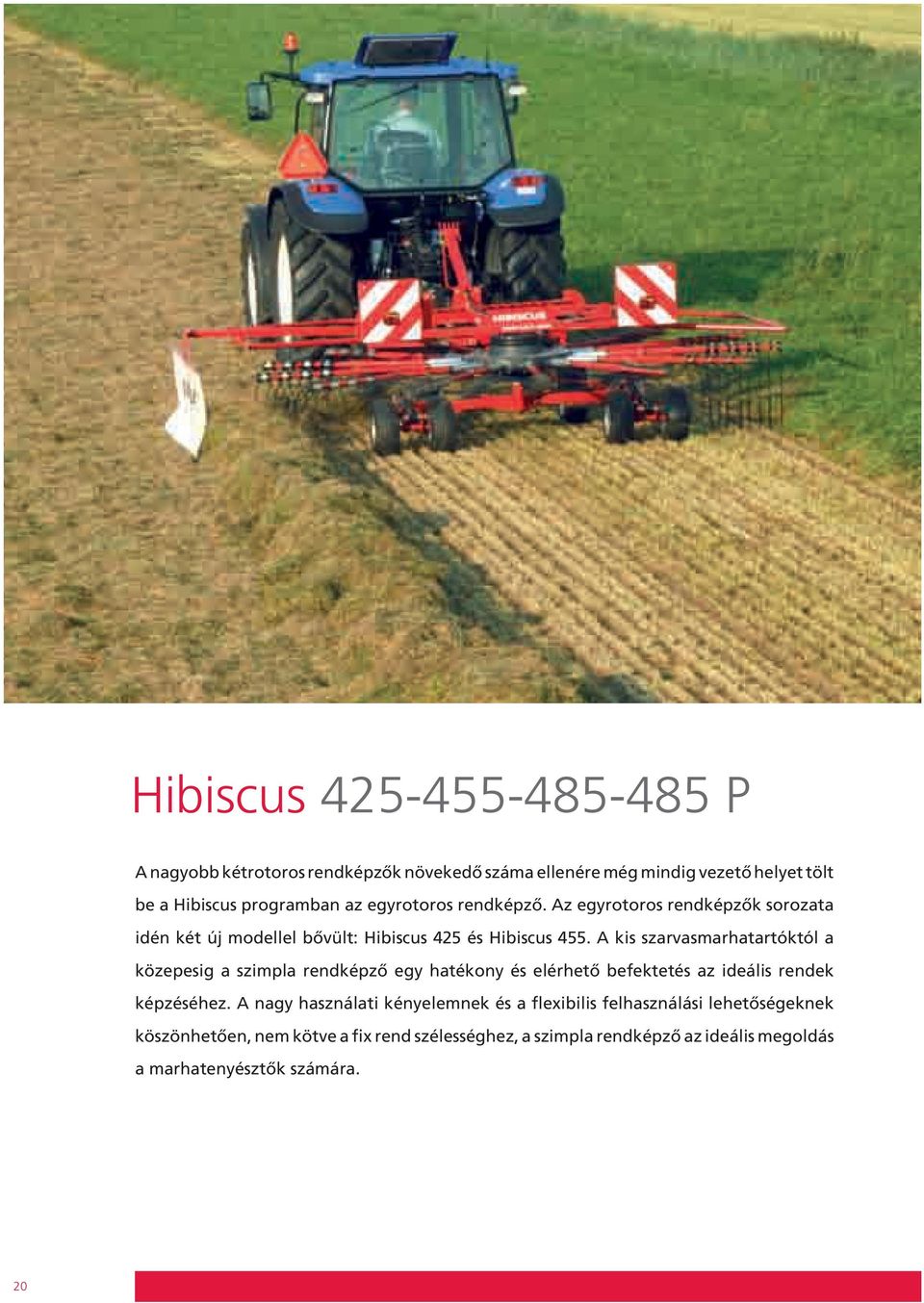

20 Hibiscus P A nagyobb kétrotoros rendképzők növekedő száma ellenére még mindig vezető helyet tölt be a Hibiscus programban az egyrotoros rendképző. Az egyrotoros rendképzők sorozata idén két új modellel bővült: Hibiscus 425 és Hibiscus 455. A kis szarvasmarhatartóktól a közepesig a szimpla rendképző egy hatékony és elérhető befektetés az ideális rendek képzéséhez. A nagy használati kényelemnek és a flexibilis felhasználási lehetőségeknek köszönhetően, nem kötve a fix rend szélességhez, a szimpla rendképző az ideális megoldás a marhatenyésztők számára. 20

21 lely hibiscus Az új generáció Az egyrotoros rendképzők Hibiscus programjának négy modellje három különböző munkaszélességgel kapható. A Hibiscus 425 és 455 modellek mindegyike 11 fogkarral rendelkezik, és 4,25 illetve 4,55 m a munkaszélességük. A Hibiscus 485 4,85 m munkaszélességgel két kivitelben kapható. Alapfelszereltségként ezt a Hibiscus modellt függesztett gépként szállítják. A 485 P változat ezzel szemben vontatott rendképző és egy saját hidraulikus emelőrendszerrel felszerelt. Ezen Hibiscus rendképzők a modulárisan felépített Master rotorral, komplett karbantartásmentes vezérlőpályával felszereltek. Megbízható és egyszerű A Hibiscus program egyrotoros rendképzőit a feltűnően robusztus szerkezet különbözteti meg. Az egyszerű szerkezet elérhető árrá és hosszú élettartammá alakul át. A nehéz rotorok felemeléséhez a fő vázat egy darabból készítették és ezért ez roppant erős. A védőkeret gond nélkül billenthető össze és szét, mivel a keret valóságosan kézi átfordítással reteszelhető ki. Szállítás A védőkeret gond nélkül szét- és összecsukható, mivel a kengyel szó szerint egy kézmozdulattal kireteszelhető. A keret, melyre a nehéz rendterelő vásznat rögzítik, segédrugóval ellátott, hogy ne legyen oly nehéz a felemelés a keret összecsukásánál. Szállításhoz egyszerűen levehetők a fogkarok, melyek a kereten tárolhatók. Head-Lock Az egyrotoros rendképző egyszerű építési módja eltakarja az átgondolt konstrukciót, mellyel a rendképzőt ellátták. Az új hárompont bakba integrálták a speciálisan az egyrotoros rendképzőhöz megalkotott Head-Lock zárrendszert, mely a rendképző zavartalan, vízszintes felemelését biztosítja. A felső függesztőkart ugyanis a csuklókarra függesztették fel, mely a rendképzőt emelésnél elsőként reteszeli. A Head-Lock rendszernek köszönhető, hogy a rendképző nem süllyed le hátrafelé, tehát nagyobb szabad talajmagasság keletkezik. A tér, mely a rendképzőnek a rendek kezelése közben rendelkezésre áll, így a szűk kanyarokban való haladáskor is optimálisan ki van használva. A 25 fokos maximális elfordulási szög, melyre a hárompont bak és a keret képesek, kis fordulási kört eredményeznek. A jól átgondolt Head-Lock rendszer rögzíti a rendképzőt, mely által nagy szabad talajmagasság képződik. Master-rotorok Mindezen rotor szíve a Master-rotor. A 480 mm széles, csapágyazott fogkar tengelyeket egy darabban krómacélból gyártották, mint minden más Hibiscus rendképzőnél is. Nincsenek szükségtelen hegesztett kötések vagy alkatrészek, ez pedig hozzájárul a karok stabilitásához ezáltal is növelve a rendképző élettartamát. A fogkar tengelyeket egy belső profillal látták el, melyre a fogkarok profilja a négy dupla Ro-foggal kiválóan csatlakozik. 21

22 Az egyenetlen parcellákhoz minden vontatott rendképző kiegészítő támkerékkel szerelhető fel a rotor előtt. A 485 P modell opciójaként dupla vezetőkerék is beszerezhető. Tandemtengelyek Az egyrotoros rendképzőket tandemtengellyel szerelték fel, mely által jobban tudja tartani a nehéz rotorokat. A tandemtengely egyik nagy előnye a gép nyugodt járása, melynek köszönhetően a rotor kapacitása teljes mértékben ki van használva. Mélységállítás A munkamélység egy könnyen elérhető orsóval fokozatmentesen állítható. Ezen kívül kiegészítő magasságállításra is lehetőség van csavar-furatos állítás segítségével az alvázon. Ezt a magas tarlón lévő szalma rendkészítéséhez vagy mély nyomokkal rendelkező parcellákra tervezték. A rend szélessége a rendterítő vászon reteszelésével állítható egyszerűen a megfelelő helyzetbe. A világbajnok! A rotor 3,85 m nagy átmérőjének köszönhetően a Hibiscus 485 joggal a világ legnagyobb egyrotoros rendképzőjének nevezhető. A 13 fogkarral rendelkező nehéz Master rotor megfelelő alátámasztásaként a 485 modellt nehéz tandemtengellyel, különösen nagy, 18,5 -ös kerekekkel szerelték fel. Ezek a 18,5 -os kerekek biztosítják a rendképző nyugodt járását, úgy, hogy a gépnek a kapacitása és a hosszú élettartama is biztosított marad. 485 P A 485 Hibiscus modell vontatott változata jelentős emelési teljesítményt és relatív nagy traktort igényel. Mivel ez nem összehangolt a hajtóteljesítménnyel, melyre a rendképzőnek szüksége van, kifejlesztették a legnagyobb egyrotoros rendképző vontatott változatát. Ez a rendképző speciális 6-kerekes alvázzal felszerelt, mely szállításkor részben megemelkedik. Egy rövid vonórúd köti össze a rendképzőt a traktorral, miközben szélesszögű kardántengely biztosítja a meghajtást. Emelés Két összekapcsolt alvázon lévő munkahenger és egy a vonórúdon vízszintesen fel tudják emelni a gépet. A sorrendet úgy választották meg, hogy a rendképző mindig először elöl, majd csak ezután a hátsó oldalon emelkedjen fel a talajról. Ha ismét leengedjük a rendképzőt, természetesen fordított sorrendben végezzük azt. A munkamélység beállítása A munkamélység a kerékkészleten lévő ütköző segítségével állítható be. Számos lehetőség áll rendelkezésre a rendképző pontos beállítására. A vonórúdon lévő munkahengert is ellátták egy beállítható ütközővel, hogy a rendképző egyenesen vagy akár kissé előre dőlve is beállítható legyen. 22

23 lely hibiscus Műszaki specifikáció HIBISCUS P Munkaszélesség (m) 3,20-4,25 3,50-4,55 3,80-4,75 Fogkarok száma Rend szélessége* (m) 1,10-1,40 Súly (kg) Teljesítményigény (kw/le) 48 / / / / 50 Szállítási szélesség (m) 1,95 / 3,55 2,20 / 3,90 2,45 / 4,10 2,35 / 4,10 Szállítási hossz (m) 3,20 / 3,95 3,35 / 4,25 3,60 / 4,55 4,60 / 5,55 Szállítási magasság (m) 2,00 2,30 2,10 2,65 Rotorok száma 1 Fogak száma / a fogkarokon 4 dupla fog Rotor átmérő (m) 3,20 3,50 3,80 Vezérlőpálya állítható Rotor futómű tandem Munkavégzési magasság tandem pozíció beállítása Munkavégzési magasság fokozatmentes csavarorsóval 11 pozíció beállítása Gumizás 4x 16/6,9-8 (6 ply) 4x 18,5/8,5-8 (6 ply) 6x 16/6,9-8 (6 ply) Függesztés kategória (kat.) II vonóhorog Hidraulika csatlakozó 1x kettősm. Kardánhajtás (f/p) 540 Munkasebesség (km/ó) max. 12,5 Szállítási sebesség (km/ó) max. 30 Túlterhelés biztosítás S S S S Fogelvesztés biztosítás O O O O Vilgítás X O O S Szélesszögű csuklós tengely O O O O Támkerék (ek) X X X S S = alapfelszereltség / O = tartozék / X = ehhez a géphez nem áll rendelkezésre / * betakarítási körülményektől függ Hibiscus 485 P szállítási helyzetben Ha fel van billentve a keret és levesszük a fogkarokat, feltűnően kompakt a gép és ezért könnyen is szállítható. A speciális torziós tengelyek, melyek az alvázba integráltak, csillapítja a gépben az ütéseket. Ezáltal kiaknázhatók a jó menettulajdonságok és a hosszú élettartam. A 485 P alapfelszereltségéhez tartozik a világításkészlet (455 és 485 modellekhez opció). 23

24 Hibiscus A legjelentősebb rendképző jelenleg kétségkívül a középlerakó rendképző. Nemcsak a tökéletes rendek, de a kezelői kényelem is biztosítja, hogy sok marhatenyésztő és bérvállalkozó e mellett a rendképző mellett dönt. A rendképző sorozat, amely a Lelynél ezt a szegmenst betölti, már évek óta bevált és állandóan továbbfejlesztették. Ezek a Hibiscus modellek, a 6,95 és 8,55 m munkaszélességgel, mind a robusztus szerkezetről, nyugodt működésről, a rotorok nyugodt viselkedéséről, valamint páratlan rendkészítési kapacitásáról ismertek. 24

25 lely hibiscus Három munkaszélesség, négy modell A középlerakású kétrotoros rendképző ezen sorozata négy különböző modellből áll, három munkaszélességgel. Igy a Hibiscus 725 és 725 Classic modelleket 6,95, illetve 7,35 m munkaszélességgel tartalmazza a program. E modell Classic sorozata egyszerűbben kivitelezett és Classic rotorral felszerelt. A 805 és 855 modellek 7,55-8,15 m, illetve 8,10-8,55 m munkaszélességgel rendelkeznek. A 725, 805 és 855 modellek robusztus, moduláris Master rotorral szereltek. A rendképző tartókerete és az A-váz felfüggesztés mind a négy modellnél azonos. A-váz-technológia A Lely ezzel a Hibiscus rendképző sorozattal egyidejűleg mutatta be az úgynevezett A-váz technológiát. Egy háromszög formájú szerkezet köti össze a rotort két ponton a kerettel, mely által a szerkezet rendkívül stabillá válik. A hosszabb élettartam mellett az A-váz azt az előnyt is kínálja, hogy a rotor munkavégzés közben sokkal nyugodtabb marad. A nyugodtabb rotor másfelől azt jelenti, hogy jelentősen növelhető a menetsebesség, és azzal együtt a kapacitás is. Beállítható munka- és rend szélességek A Hibiscus középlerakó rendképző munkaszélessége két helyzetbe állítható. A keskeny munkaszélesség keskeny rendeket biztosít és optimális felvételi lehetőségeket a bálázó vagy gyűjtőkocsi számára. A nagyobb munkaszélességeknél szélesebb rendeket lehet lerakni. A munkaszélességtől és a vezérlőpálya beállításától függően a rendek szélességét kb. 1,20 és 1,60 m közé állítatjuk: ideális kiindulási pont a kerek vagy szögletes bálázókhoz, gyűjtőkocsik vagy önjáró szecskázó számára. Munkamélység beállítása A munkamélységet egyszerűen csavarorsóval állíthatjuk. Az alapfelszereltségű tandem készlet a rotorok alatt kiegészítő beállítási lehetőségekkel felszerelt: ideális berendezés a mély traktornyomos szántóföldön vagy gabonatarlón. Forduló állítás A hidraulikahengeren beépített ütköző segítségével egy előre beállított szögig fel lehet emelni a rotort. A rotorok így forduló állásban vannak, mely által nagyobb lesz a szabad talajmagasság. A kardántengelyt nem szükséges kikapcsolni. A rend szélességének átállítása. 25
