1 Alkalmazások Különbözı mőködési környezetekhez alkalmazkodva a THK több típusú kenızsírt fejlesztett ki. Zsír típusa Specialitás Alap olaj AFA AFB-LF AFC AFE-CA AFF AFG Hosszú mőködési idı szintetikus olaj Általános Finomított kıolaj Magas sebesség, mikro rezgésre szintetikus olaj Tiszta szoba szintetikus olaj Tiszta szoba szintetikus olaj Golyósorsó, melegedésére szintetikus olaj Sőrőség növelı Karbamid alap Lítium alap Karbamid alap Karbamid alap Lítium alap Karbamid alap Mőködési hımérséklet C Általános ipari gép Szerszámgép Félvezetıipar gyártógépe - - Speciális környezet - - Kisze -relés 70 g 400 g Csomagolási szín Zöld Narancs Mazarin Zöldes sárga Világos kék Kék 500-1EE sz. katalógusban A-981 A-982 A-983 A-985 A-987 A-990 Speciális környezetekben alkalmazott kenıanyagok Mőködési környezet Kenési jellemzık Márkanév Gyors mozgás Kis forgatónyomaték és alacsony AFG zsír hıtermelés AFA zsír Fomlin zsír (Solvay Solexis) Vákuumban Fluor alapú vákuum zsír vagy olaj (márka szerinti gıznyomás változat) * Fomblin olaj (Solvay Solexis) Varrierta IEL/V (NOK Kluba) Isoflex (NOK Kluba) Krytox (DuPont) Tiszta szoba Mikrorzgéses vagy mikrolöketes környezet, ami súrlódási korróziót okozhat (fretting) Nagyon alacsony szennyképzı zsír Könnyen olajréteget formáló és magas korrózióvédelemmel rendelkezı zsír AFE-CA zsír (a vákuumban alkalmazható zsírok ugyanúgy megfelelıek) AFF zsír AFC szír * Amikor vákuum zsírt alkalmazunk, bizonyosodjunk meg arról, hogy néhány márkának nagyobb az ellenállása, mint a szokásos lítium alapú zsíroknak. HASZNOS TANÁCSOK Normál esetben nagyjából 100km mőködés után ajánlott a rendszer újbóli zsírozása. (környezettıl, terheléstıl függı érték) Ugyanazzal a zsírral töltsük újra a töltınyíláson keresztül, ugyanis különbözı típusú zsírok keverése ronthatja a rendszer mőködését (például a sőrőséget). Olyan környezetben, ahol hőtıfolyadék kerülhet a lineáris vezetékre, a kenıanyaggal összekeveredhet és emulziót alkothat vagy lemoshatja azt. Ezzel jelentısen ronthatja a kenési teljesítményt. Ilyen környezetben magas viszkozitású (kinetikus viszkozitása kb. 68 cst) és magas emulgeáció ellenálló kenıanyagot érdemes alkalmazni és emellett a kenés gyakoriságát vagy az adagolt kenıanyag mennyiségét be kell állítani. Le kell ellenırizni, hogy használható-e az adott hőtıközegnél a választott kenıanyag. Szerszámgépeknél és ehhez hasonlású gépeknél, ahol nagy terhelés és sebesség van és nagy merevség megkövetelt, ajánlott olajkenést alkalmazni. Hosszú löket esetén növelni kell a kenési gyakoriságot vagy az olaj/zsír mennyiségét. Meg kell bizonyosodni arról, hogy a zsírzópisztoly végébıl normálisan jön-e a kenıanyag.

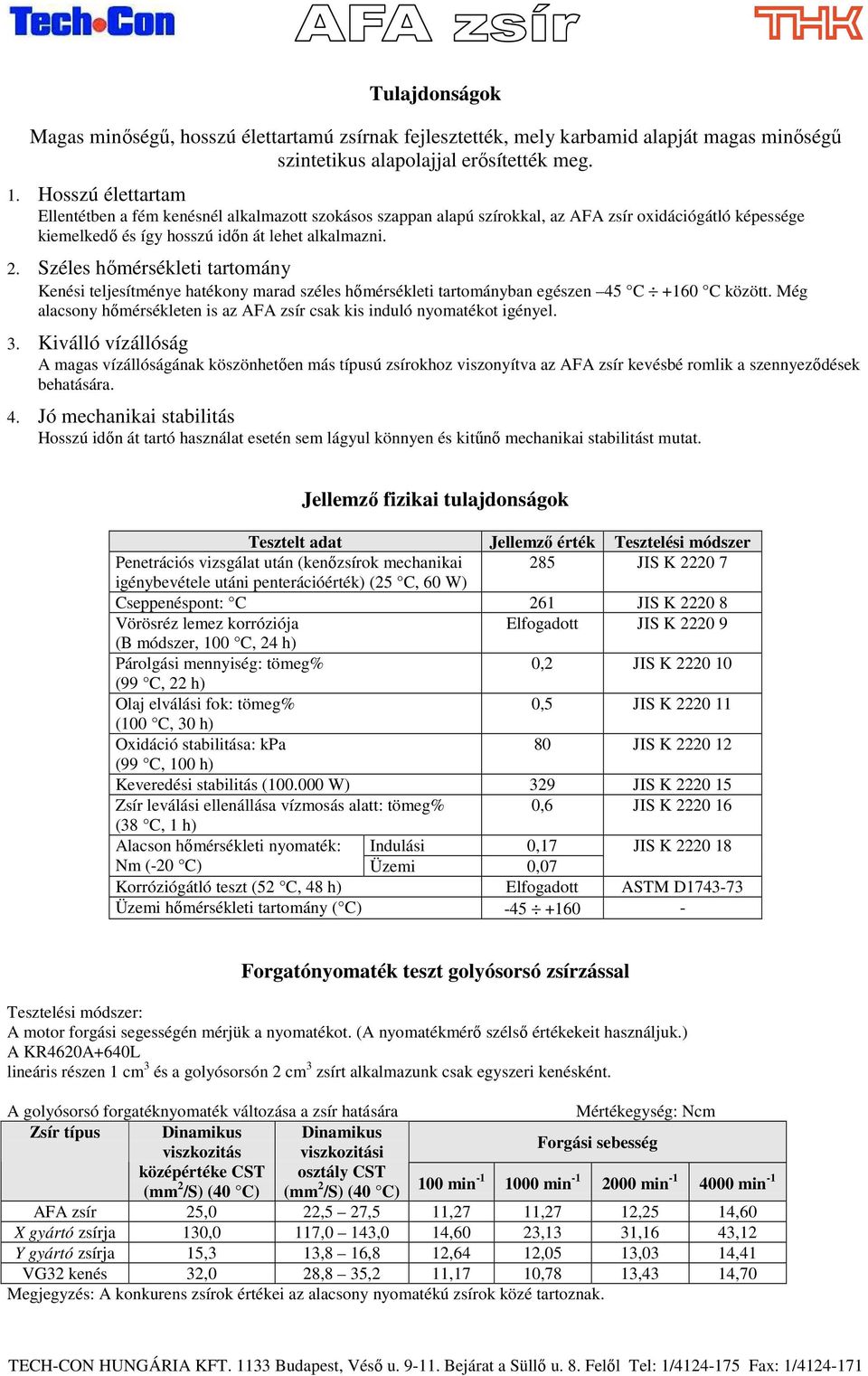

2 ok Magas, hosszú élettartamú zsírnak fejlesztették, mely karbamid alapját magas szintetikus alapolajjal erısítették meg. 1. Hosszú élettartam Ellentétben a fém kenésnél alkalmazott szokásos szappan alapú szírokkal, az AFA zsír oxidációgátló képessége kiemelkedı és így hosszú idın át lehet alkalmazni. 2. Széles hımérsékleti tartomány Kenési teljesítménye hatékony marad széles hımérsékleti tartományban egészen 45 C +160 C között. Még alacsony hımérsékleten is az AFA zsír csak kis induló nyomatékot igényel. 3. Kiválló vízállóság A magas vízállóságának köszönhetıen más típusú zsírokhoz viszonyítva az AFA zsír kevésbé romlik a szennyezıdések behatására. 4. Jó mechanikai stabilitás Hosszú idın át tartó használat esetén sem lágyul könnyen és kitőnı mechanikai stabilitást mutat. Penetrációs vizsgálat után (kenızsírok mechanikai 285 JIS K igénybevétele utáni penterációérték) (25 C, 60 W) Cseppenéspont: C 261 JIS K Elfogadott JIS K Párolgási mennyiség: tömeg% 0,2 JIS K ,5 JIS K (100 C, 30 h) 80 JIS K Keveredési stabilitás ( W) 329 JIS K Zsír leválási ellenállása vízmosás alatt: tömeg% 0,6 JIS K (38 C, 1 h) Alacson hımérsékleti nyomaték: Indulási 0,17 JIS K Nm (-20 C) Üzemi 0,07 Korróziógátló teszt (52 C, 48 h) Elfogadott ASTM D Üzemi hımérsékleti tartomány ( C) Forgatónyomaték teszt golyósorsó zsírzással Tesztelési módszer: A motor forgási segességén mérjük a nyomatékot. (A nyomatékmérı szélsı értékekeit használjuk.) A KR4620A+640L lineáris részen 1 cm 3 és a golyósorsón 2 cm 3 zsírt alkalmazunk csak egyszeri kenésként. A golyósorsó forgatéknyomaték változása a zsír hatására Mértékegység: Ncm Zsír típus Dinamikus Dinamikus viszkozitás viszkozitási Forgási sebesség középértéke CST osztály CST (mm 2 /S) (40 C) (mm 2 /S) (40 C) 100 min min min min -1 AFA zsír 25,0 22,5 27,5 11,27 11,27 12,25 14,60 X gyártó zsírja 130,0 117,0 143,0 14,60 23,13 31,16 43,12 Y gyártó zsírja 15,3 13,8 16,8 12,64 12,05 13,03 14,41 VG32 kenés 32,0 28,8 35,2 11,17 10,78 13,43 14,70 Megjegyzés: A konkurens zsírok értékei az alacsony nyomatékú zsírok közé tartoznak.

3 Magas súrlódási korrózióállósággal rendelkezı, speciális adalékokkal készített, karbamid alapú, kiváló szintetikus állagerısítı olajra alapozott kenızsír. ok 1. Nagy súrlódási korrózió gátló képesség Arra fejlesztették az AFC zsírt, hogy nagy hatékonysággal védjen a súrlódási korrózió ellen. 2. Hosszú élettartam Ellentétben a hagyományos fémek kenésére használt szappan alapú zsírokkal az AFC zsír kiváló oxidációgátló stabilitással rendelkezik és ezért nagyon sok ideig használható, ezért csökkenti a karbantartási munkát. 3. Széles hımérsékleti tartomány A kenési teljesítménye magas egészen 54 C-tól +177 C-ig. Penetrációs vizsgálat után (kenızsírok mechanikai 288 JIS K igénybevétele utáni penterációérték) (25 C, 60 W) Cseppenéspont: C 269 JIS K Elfogadott JIS K Párolgási mennyiség: tömeg% 7,9 JIS K JIS K (100 C, 30 h) 0,065 JIS K Szennyezıdés száma: db/cm µm 370 JIS K > 75 µm 0 Keveredési stabilitás ( W) 341 JIS K Zsír leválási ellenállása vízmosás alatt: tömeg% (38 C, 1 h) 0,6 JIS K Alacson hımérsékleti nyomaték: Indulási 0,63 JIS K Nm (-20 C) Üzemi 0,068 Korróziógátló teszt (52 C, 48 h) Elfogadott ASTM D Rezgési teszt (200 h) Elfogadott - Üzemi hımérsékleti tartomány ( C) Súrlódási korrózióállósági teszt adatai AFC zsír és egy hagyományos csapágyzsír összehasonlítása (a futófelület alapján) Teszt körülményei: Érték Érték Löket 3 mm Felületi nyomás 1118 MPa Percenkénti löketjárás 200 m -1 Zsír mennyisége 12 g/ 1 kocsi (8 óránként újratöltve) Összes löketszám 2,88 X 10 5 (24 óra) AFC zsír Mőködés elıtt Általános célú csapágyzsír Mőködés elıtt Mőködés után (súrlódási korrózió nem észlelhetı) Mőködés után (súrlódási korrózió megfigyelhetı)

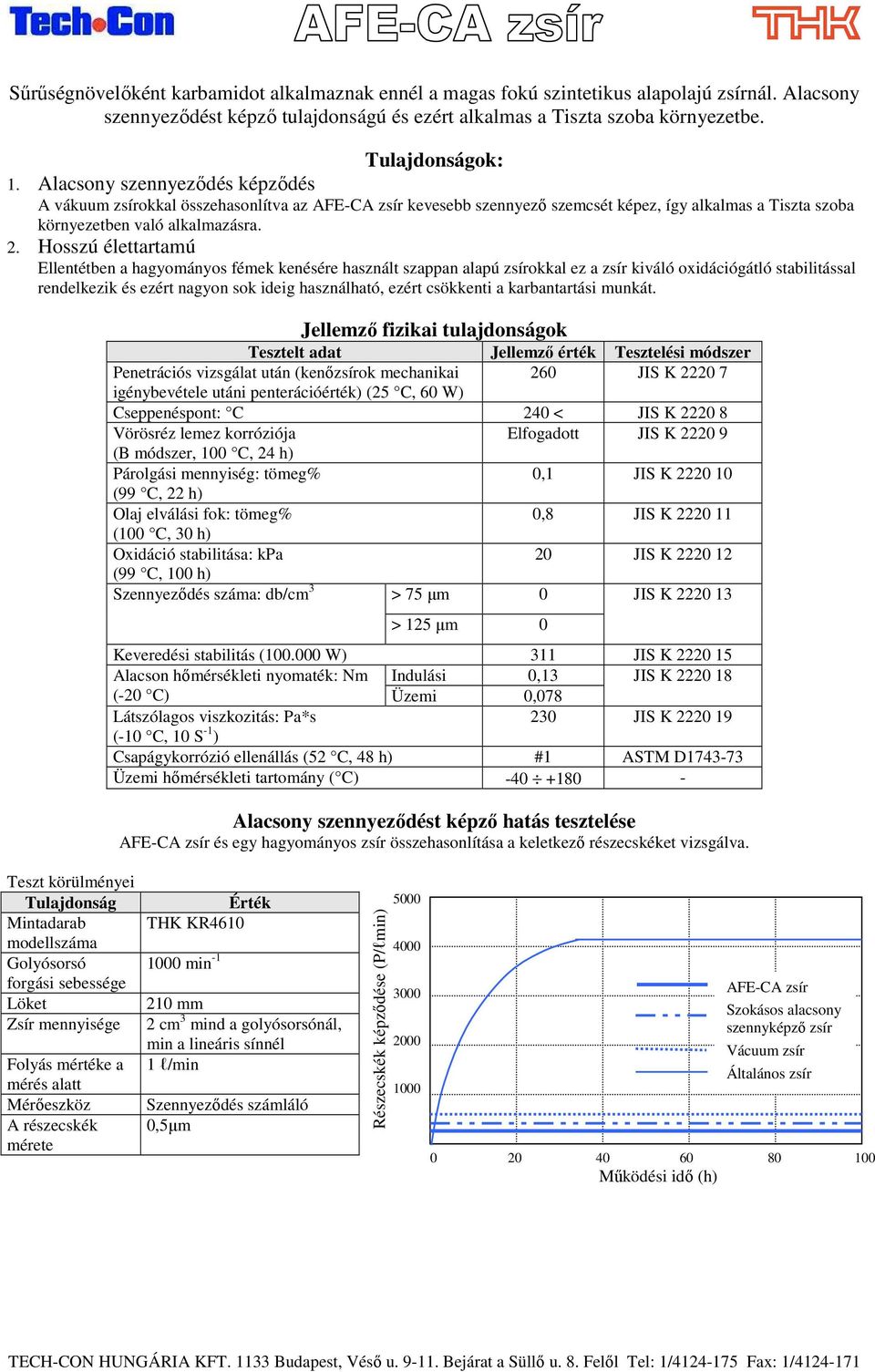

4 Sőrőségnövelıként karbamidot alkalmaznak ennél a magas fokú szintetikus alapolajú zsírnál. Alacsony szennyezıdést képzı tulajdonságú és ezért alkalmas a Tiszta szoba környezetbe. ok: 1. Alacsony szennyezıdés képzıdés A vákuum zsírokkal összehasonlítva az AFE-CA zsír kevesebb szennyezı szemcsét képez, így alkalmas a Tiszta szoba környezetben való alkalmazásra. 2. Hosszú élettartamú Ellentétben a hagyományos fémek kenésére használt szappan alapú zsírokkal ez a zsír kiváló oxidációgátló stabilitással rendelkezik és ezért nagyon sok ideig használható, ezért csökkenti a karbantartási munkát. Penetrációs vizsgálat után (kenızsírok mechanikai 260 JIS K igénybevétele utáni penterációérték) (25 C, 60 W) Cseppenéspont: C 240 < JIS K Elfogadott JIS K Párolgási mennyiség: tömeg% 0,1 JIS K ,8 JIS K (100 C, 30 h) 20 JIS K Szennyezıdés száma: db/cm 3 > 75 µm 0 JIS K > 125 µm 0 Keveredési stabilitás ( W) 311 JIS K Alacson hımérsékleti nyomaték: Nm Indulási 0,13 JIS K (-20 C) Üzemi 0,078 Látszólagos viszkozitás: Pa*s 230 JIS K (-10 C, 10 S -1 ) Csapágykorrózió ellenállás (52 C, 48 h) #1 ASTM D Üzemi hımérsékleti tartomány ( C) Alacsony szennyezıdést képzı hatás tesztelése AFE-CA zsír és egy hagyományos zsír összehasonlítása a keletkezı részecskéket vizsgálva. Teszt körülményei Mintadarab modellszáma Golyósorsó forgási sebessége Löket Zsír mennyisége Folyás mértéke a mérés alatt Mérıeszköz A részecskék mérete Érték THK KR min mm 2 cm 3 mind a golyósorsónál, min a lineáris sínnél 1 l/min Szennyezıdés számláló 0,5µm Részecskék képzıdése (P/lmin) AFE-CA zsír Szokásos alacsony szennyképzı zsír Vácuum zsír Általános zsír Mőködési idı (h)

5 Lítium alapú sőrőségnövelıvel és speciális adalékanyaggal kevert magas szintetikus alapolajat alkalmazó zsír. Ezzel stabil gördülési ellenállást, kis szennyezıdés keletkezést és nagy súrlódási (fretting) kopásállóságot érünk el, melyet egy vákuum zsírral vagy alacsony szennyezıdést képzı zsírral nem tudunánk. ok 1. Stabil gördülési ellenállás Amíg a viszkózus ellenállás alacsony, addig a gördülési ellenállás-ingadozás is alacsony. Így nagyszerően alkalmas az alacsony sebességő mőködéshez. 2. Alacsony szennyezıdés képzı Az AFF zsír kevés szennyezıdést képez, ezzel megfelelı a tiszta szoba környezetben való alkalmazásra. 3. Súrlódási ellenállás Az AFF zsír a mikromozgás során mutatott magas kopási ellenállásának köszönhetıen alkalmassá válik a zsírozási idı meghosszabbítására. Penetrációs vizsgálat után (kenızsírok mechanikai 315 JIS K igénybevétele utáni penterációérték) (25 C, 60 W) Cseppenéspont: C 216 JIS K Elfogadott JIS K Párolgási mennyiség: tömeg% 0,43 JIS K ,57 JIS K (100 C, 3 0h) 39 JIS K Szennyezıdés száma: db/cm 3 > 25 µm 0 JIS K > 75 µm 0 > 125 µm 0 Keveredési stabilitás ( W) 329 JIS K Alacson hımérsékleti Indulási 0,22 JIS K nyomaték: Nm (-20 C) Üzemi 0,04 Látszólagos viszkozitás: Pa*s 3400 JIS K (-10 C, 10 S -1 ) Terhelési kapacitás: N 88,2 JIS K golyós teszt 3089 ASTM D2596 (terhelési beégés): N Súrlódási ellenállás: mg 3,8 ASTM D4170 megfelelés Csapágykorrózió ellenállás (52 C, 48 h) #1 ASTM D Üzemi hımérsékleti tartomány ( C)

6 AFF zsír és egy másik zsír tesztelési eredeménye az alacsony szennyezıdés képzıdésrıl (a részecskék keletkezésének számlálásával) Teszt körülményei Mintadarab modellszáma Zsír mennyisége Mérıeszköz A mért részecskék mérete Elıtolási sebesség Löket Érték SR20W1+280LP 1 cm 3 /LM lineáris kocsi (csak egyszeri kenés) Szennyezıdés számláló 0,3 µm vagy nagyobb 30 m/min 200 mm Alacsony sebességnél a gördülési ellenállás jellemzıinek tesztelése Teszt körülményei Mintadarab modellszáma Zsír mennyisége Mérıeszköz A mért részecskék mérete Elıtolási sebesség Löket Érték HSR35RC0+440LP 4 cm 3 /LM lineáris kocsi (csak egyszeri kenés) Szennyezıdés számláló 0,3 µm vagy nagyobb 1 m/min 3 mm Az AFF zsír és más zsírok gördülési ellenállásának összehasonlítása

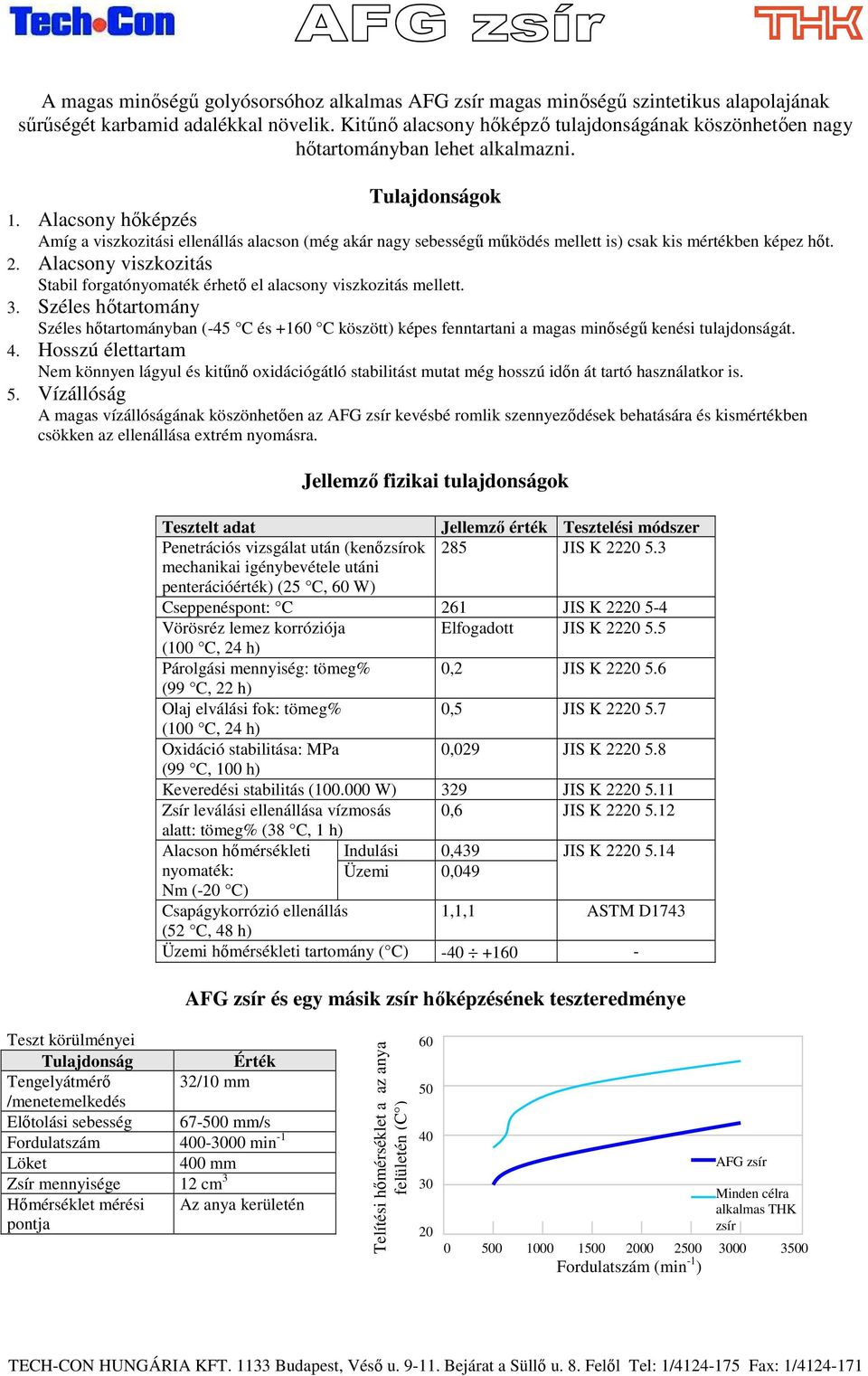

7 A magas golyósorsóhoz alkalmas AFG zsír magas szintetikus alapolajának sőrőségét karbamid adalékkal növelik. Kitőnı alacsony hıképzı tulajdonságának köszönhetıen nagy hıtartományban lehet alkalmazni. ok 1. Alacsony hıképzés Amíg a viszkozitási ellenállás alacson (még akár nagy sebességő mőködés mellett is) csak kis mértékben képez hıt. 2. Alacsony viszkozitás Stabil forgatónyomaték érhetı el alacsony viszkozitás mellett. 3. Széles hıtartomány Széles hıtartományban (-45 C és +160 C köszött) képes fenntartani a magas kenési tulajdonságát. 4. Hosszú élettartam Nem könnyen lágyul és kitőnı oxidációgátló stabilitást mutat még hosszú idın át tartó használatkor is. 5. Vízállóság A magas vízállóságának köszönhetıen az AFG zsír kevésbé romlik szennyezıdések behatására és kismértékben csökken az ellenállása extrém nyomásra. Penetrációs vizsgálat után (kenızsírok 285 JIS K mechanikai igénybevétele utáni penterációérték) (25 C, 60 W) Cseppenéspont: C 261 JIS K Elfogadott JIS K (100 C, 24 h) Párolgási mennyiség: tömeg% 0,2 JIS K ,5 JIS K (100 C, 24 h) Oxidáció stabilitása: MPa 0,029 JIS K Keveredési stabilitás ( W) 329 JIS K Zsír leválási ellenállása vízmosás 0,6 JIS K alatt: tömeg% (38 C, 1 h) Alacson hımérsékleti Indulási 0,439 JIS K nyomaték: Nm (-20 C) Üzemi 0,049 Csapágykorrózió ellenállás 1,1,1 ASTM D1743 (52 C, 48 h) Üzemi hımérsékleti tartomány ( C) AFG zsír és egy másik zsír hıképzésének teszteredménye Teszt körülményei Érték Tengelyátmérı 32/10 mm /menetemelkedés Elıtolási sebesség mm/s Fordulatszám min -1 Löket 400 mm Zsír mennyisége 12 cm 3 Hımérséklet mérési Az anya kerületén pontja Telítési hımérséklet a az anya felületén (C ) AFG zsír Minden célra alkalmas THK zsír Fordulatszám (min -1 )

8 ok Általános célú zsírnak fejlesztették, mely lítium alapjának állagát finomított kıolajjal erısítették meg. 1. Extrém magas nyomásállóság A piacon elérhetı lítium alapú kenızsírokkal összehasonlítva az AFB-LF zsír magasabb kopásállósággal és kiemelkedı ellenállással rendelkezik az extrém nyomással szemben. 2. Magas mechanikai stabilitás Nem könnyen lágyul és kitőnı mechanikai stabilitást mutat még hosszú idın át tartó használatkor is. 3. Magas vízállóság A magas vízállóságának köszönhetıen az AFB-LF zsír kevésbé rontható szennyezıdések behatására és kismértékben csökken az ellenállása extrém nyomásra. Penetrációs vizsgálat után 275 JIS K (kenızsírok mechanikai igénybevétele utáni penterációérték) (25 C, 60 W) Cseppenéspont: C 193 JIS K Elfogadott JIS K Párolgási mennyiség: tömeg% 0,36 JIS K ,6 JIS K (100 C, 30 h) 15 JIS K Keveredési stabilitás ( W) 345 JIS K Terhelési kapacitás: N 200 JIS K Zsír leválási ellenállása vízmosás 1,8 JIS K alatt: tömeg% (38 C, 1 h) Korróziógátló teszt (52 C, 4 8h) Elfogadott ASTM D Üzemi hımérsékleti tartomány ( C) Kenéshez szükséges felszerelések Zsírzópisztoly MG 70 A cserélhetı töltıfejekkel különbözı mérető lineáris megvezetések kenésére alkalmas. A modell típusától és a szerkezet installációjától függıen választható ki a megfelelı fej. A zsírzópisztolyon lévı ablak lehetıséget teremt arra, hogy meggyızıdhessünk a benne lévı zsírmennyiségrıl. A harmonika formájú tubusok 70g zsír tárolására alkalmasak. Cserélhetıek anélkül, hogy összekennénk magunkat. A pisztoly a zsírok széles körében alkalmazható, így az AFA, AFB-LF, AFC, AFE-CA zsíroknál. Ez lehetıvé teszi, hogy a környezetnek megfelelı zsírt alkalmazzunk. A zsírt és a zsírzópisztolyt külön kell rendelni. Speciális vezeték tartozék Központosított zsírzáshoz és olajkenéshez speciális csıvezeték is beszerezhetı a THK-nál. Rendelés esetén meg kell adni a lineáris rendszer modellszámát, beépítési módját és a kocsin lévı zsírzófej irányát. Ebben az eseten már az LM rendszerhez csatlakoztatva küldjük a megfelelı tartozékot. Zsírzógomb Különbözı zsírzógombokat lehet a kocsikhoz kérni, melyekrıl bıvebb információt az 500-1EE számú katalógus B-908. oldalán láthat.
