Autóipari szoftver-hardver Verifikáció, Validáció

Átírás

1 Autóipari szoftver-hardver Verifikáció, Validáció Pataki András BME Méréstechnika és Információs Rendszerek Tankszék

2 2 Tesztelés célja A fejleszés során alkalmazott megoldások ellenörzése A termékkel szemben támasztott követelmények teljesülésének vizsgálata Esetleges hibák korai feltárása

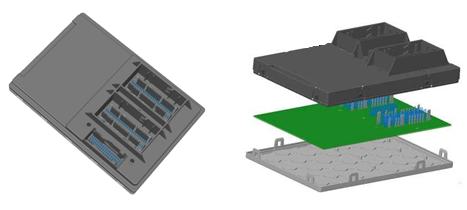

3 3 Fejlesztési folyamat Schematic Simulations Layout Construction Validation

4 4 Jellemzö teszek: Modulteszt Integrációs teszt DV-PV tesztek Elektromos tesztek EMC tesztek Emisszió Immunitás Tarós üzemi tesztek Végrehajták Swfejlesztök/Teszt csapat Hwfejlesztők/Teszt csapat Vezetett Sugárzott Mechanikai tesztek

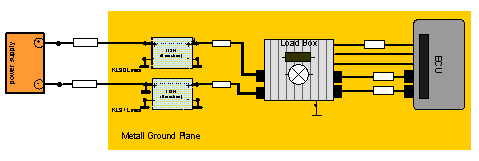

5 5 Általános mérési elrendezés Error Class Class A Class B Class C Class D Criterion Values are between limits and no functional disturbance observed Values exceed the limits but no functional disturbance observed During the EM-exposure functional disturbance was observed, after the exposure Class A was achieved without external activity. During the EM-exposure functional disturbance was observed, after the exposure Class A was not achieved without external activity.

6 6 Öndiagnózis koncepció (DUT)

7 7 Funkciók aktiválása Alkalmazás Diagnosztikai mód

8 8 Tesztelés elöfeltételei I. Stabil szoftver(third pary components) Megfelelő kódolás(amennyiben szükséges) Variánsok miatt Funkciók egyidejü aktiválása Hozzáférhető és szükséges tesztváltozók Belső állapotváltozók a hibák felismerésére Referencia mérések Termikus stabilitás(emisszió, immunitás Stabil környezeti hömérséklet Àtgondolt kábelezés, megfelelő hűtés

9 9 Tesztelés elöfeltételei II. A funkciók közötti csatolások figyelembe vétele Ptot=U*Isum=13,5V*80A=1080W Pkabel=dU*Isum=3V*80A=240W

10 10 Becsült adatmennyiség vezérlőnként Test Number of records [Millions] HDDdemand Number of tests EMC ~50 1.2GB ~400 Endurance ~500 12GB ~500 Electrical Test ~ GB ~600

11 11 Felépítés Teszt-szkript(Vector-CAPL) CAPL-SQL (*.Dll) MySQL JDBC JAVA-Alkalmazás SQLServer Klienten DUT LAN DUT

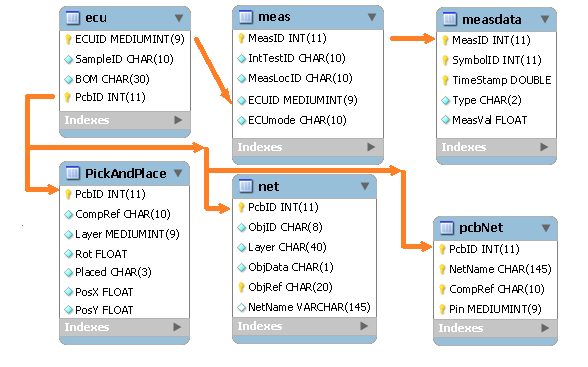

12 12 Adatbázis egyszerűsített felépítése

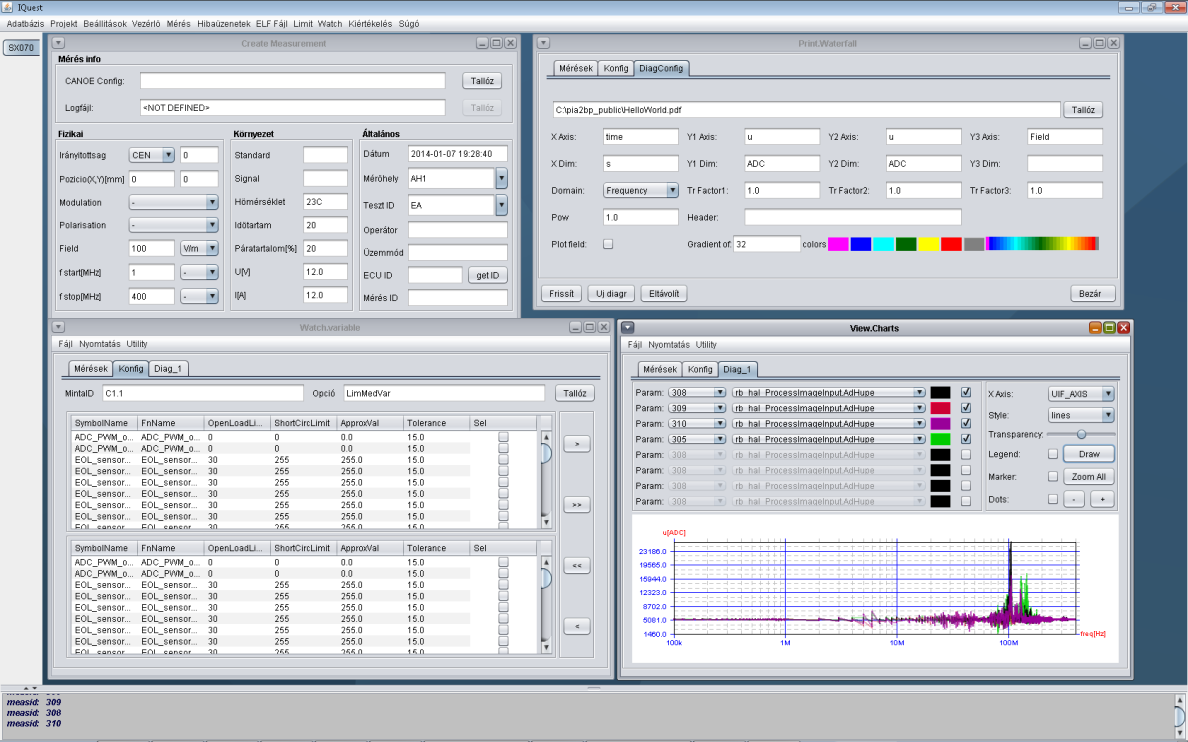

13 13 JAVA Grafikus felület

14 14 Teljesítmény adatok Type of report Count of Parameters Count of tests Time demand Frequency ~ ~3 Min Histogramm ~ ~2 Min Waterfall ~ ~5 Min Q-Current ~ ~7 Min Min, Max, Avg ~ ~4 Min

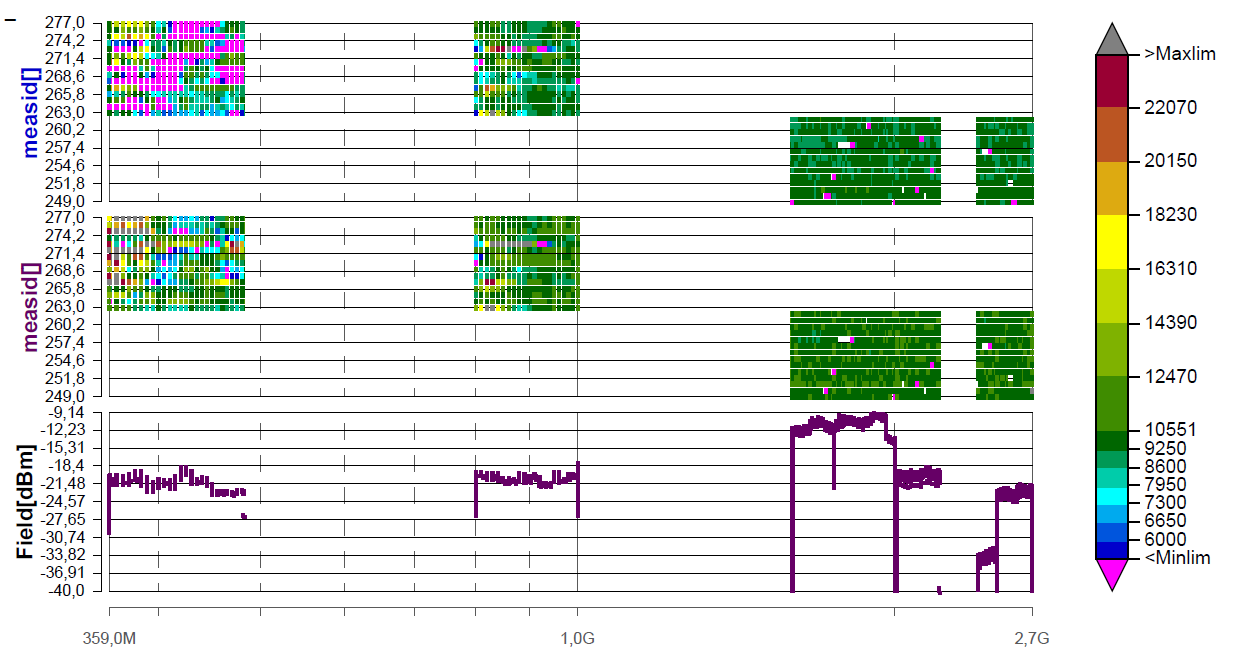

15 15 Jellemző hibák-emc

16 16 Jellemző hibák-busz túlterhelés-adatvesztés

17 17 Összetett hibák-kommunikáció, EMC

18 18 Jellemzö hibák-szoftver
