1 Roto Energiatetô 2009 Szolárrendszer, photovoltikus áramtermelô rendszer és tetôablak harmonikus egységben Sunroof : védelem mellett energiatermelés

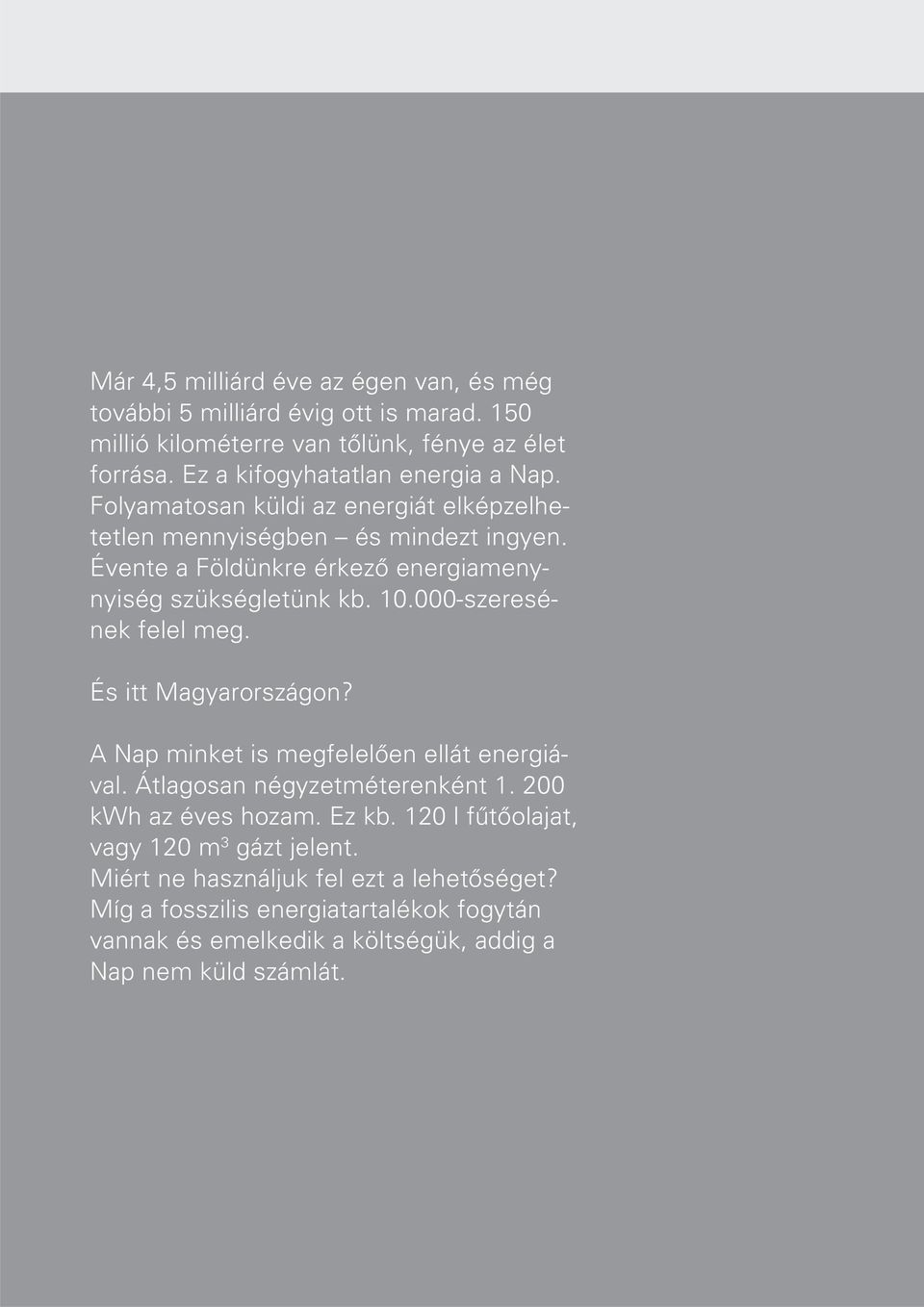

2 Már 4,5 milliárd éve az égen van, és még további 5 milliárd évig ott is marad. 150 millió kilométerre van tôlünk, fénye az élet forrása. Ez a kifogyhatatlan energia a Nap. Folyamatosan küldi az energiát elképzelhetetlen mennyiségben és mindezt ingyen. Évente a Földünkre érkezô energiamenynyiség szükségletünk kb szeresének felel meg. És itt Magyarországon? A Nap minket is megfelelôen ellát energiával. Átlagosan négyzetméterenként kwh az éves hozam. Ez kb. 120 l fûtôolajat, vagy 120 m 3 gázt jelent. Miért ne használjuk fel ezt a lehetôséget? Míg a fosszilis energiatartalékok fogytán vannak és emelkedik a költségük, addig a Nap nem küld számlát. 2

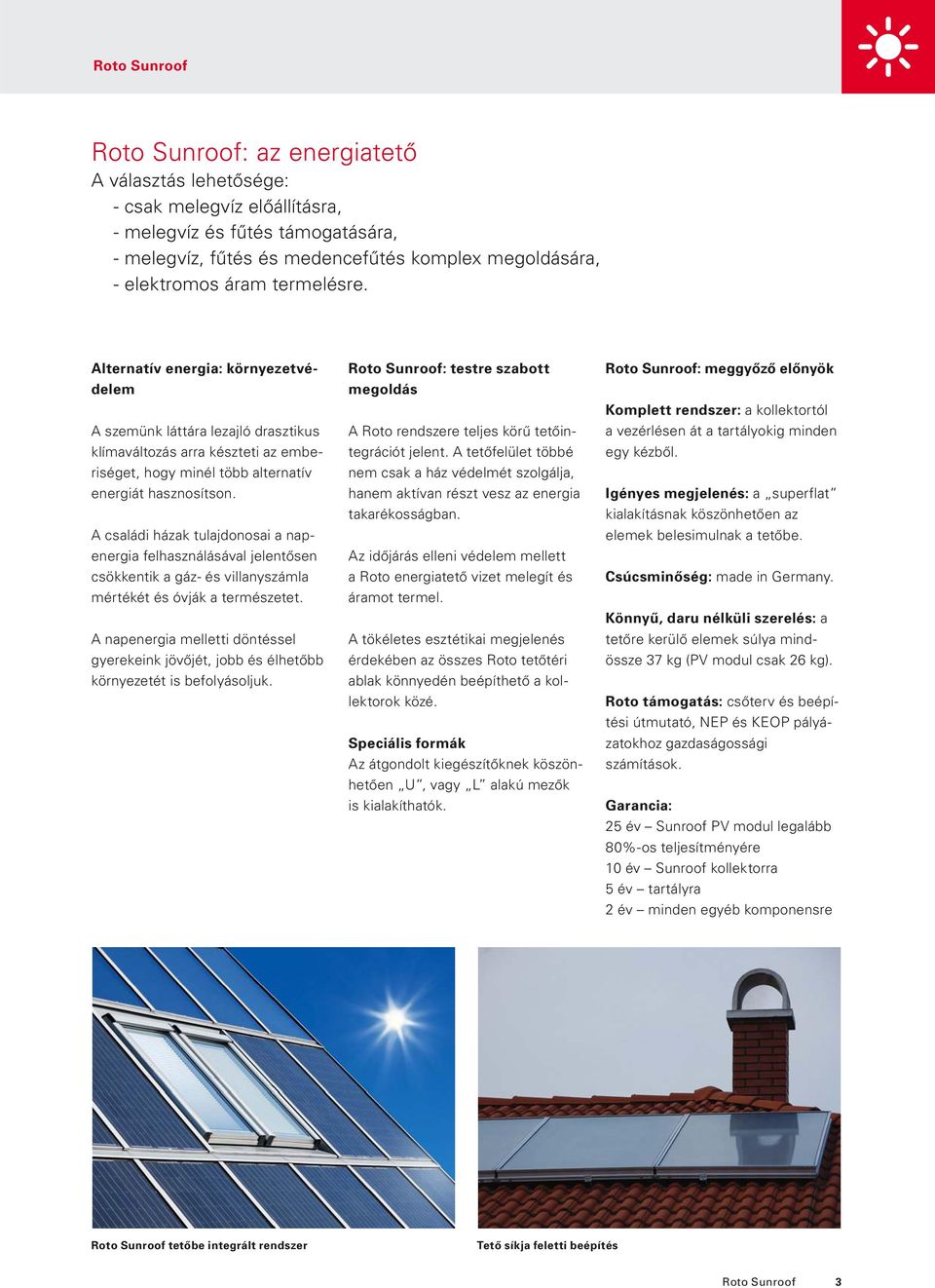

3 : az energiatetô A választás lehetôsége: - csak melegvíz elôállításra, - melegvíz és fûtés támogatására, - melegvíz, fûtés és medencefûtés komplex megoldására, - elektromos áram termelésre. Alternatív energia: környezetvédelem A szemünk láttára lezajló drasztikus klímaváltozás arra készteti az emberiséget, hogy minél több alternatív energiát hasznosítson. A családi házak tulajdonosai a napenergia felhasználásával jelentôsen csökkentik a gáz- és villanyszámla mértékét és óvják a természetet. A napenergia melletti döntéssel gyerekeink jövôjét, jobb és élhetôbb környezetét is befolyásoljuk. : testre szabott megoldás A Roto rendszere teljes körû tetôintegrációt jelent. A tetôfelület többé nem csak a ház védelmét szolgálja, hanem aktívan részt vesz az energia takarékosságban. Az idôjárás elleni védelem mellett a Roto energiatetô vizet melegít és áramot termel. A tökéletes esztétikai megjelenés érdekében az összes Roto tetôtéri ablak könnyedén beépíthetô a kollektorok közé. Speciális formák Az átgondolt kiegészítôknek köszönhetôen U, vagy L alakú mezôk is kialakíthatók. : meggyôzô elônyök Komplett rendszer: a kollektortól a vezérlésen át a tartályokig minden egy kézbôl. Igényes megjelenés: a superflat kialakításnak köszönhetôen az elemek belesimulnak a tetôbe. Csúcsminôség: made in Germany. Könnyû, daru nélküli szerelés: a tetôre kerülô elemek súlya mindössze 37 kg (PV modul csak 26 kg). Roto támogatás: csôterv és beépítési útmutató, NEP és KEOP pályázatokhoz gazdaságossági számítások. Garancia: 25 év Sunroof PV modul legalább 80%-os teljesítményére 10 év Sunroof kollektorra 5 év tartályra 2 év minden egyéb komponensre tetôbe integrált rendszer Tetô síkja feletti beépítés 3

4 4

5 Tetôbe integrált szolárrendszerek : védelem mellett energiatermelés A összekapcsolja a hosszú évek tapasztalatával rendelkezô Roto szaktudását a tetôbe integrált megoldás eleganciájával. Ezt a célt szolgálja a rendszerelemek egységes mérete és megjelenése. A superflat építésmódnak köszönhetôen az elemek belesimulnak a tetôbe. A Sunroof kollektor és a Sunroof photovoltaik modul kombinálásával lehetôvé válik az egész tetôt befedô megoldás, ami a cserépfedést a napos oldalon teljes mértékben helyettesíti. A döntés szabadsága A rugalmas döntési lehetôséget kínál az energiamérleg optimalizálására. Használati víz melegítés, fûtésrásegítés, vagy önálló áram elôállítás? Sok lehetôség van, mindegy, hogy tetôfelújításról, vagy új építésû tetôrôl teljes, vagy csak részleges tetôbefedésrôl van szó. További elôny: a Roto tetôablakot tökéletesen lehet a Sunroof rendszerbe integrálni, így a tetôtér maximálisan kihasználható. G F G G D D B C A E Melegvíz és fûtésrásegítés A. kollektor, B. szabályzó C. vezérlés, D. szolártartály E. tágulási tartály F. kazán, G. fogyasztás A E E E B C D F Családi ház 18,5 m 2 kollektorral melegvíz elôállításra és fûtésrásegítésre. Áramtermelés A. photovoltaik-modul, B. inverter C. villanyóra a visszatáplált mennyiség mérésére D. villanyóra E. fogyasztás, F. hálózat 5

6 6

7 Tájolás és teljesítmény Azimut és hajlásszög Minden tetôn használható A maximális hatékonyság dél felé tájolt (Azimut 0 ) és megfelelô hajlásszögû tetôk esetén érhetô el. Ezért szerelik a szolárrendszereket ferde tetôsíkokra, vagy lapos tetôk esetében állványra. Az árnyékolásra a 2 rendszer különbözô módon reagál. Szolár kollektor esetében az árnyékolás csak kisebb teljesítménycsökkenést okoz, Photovoltaik esetén azonban a moduloknak már a részleges leárnyékolása (amennyiben a Photovoltaik modulok sorba vannak kötve) is jelentôs hozamcsökkenést idéz elô. A modulok sorba kapcsolása esetén a legalacsonyabb teljesítményû modul adja meg az egész modulsor teljesítményét. Solarthermie kollektorok Nyugati vagy keleti iránytól való eltérés csak csekély mértékben csökkenti a teljesítményt. A tetô ideális hajlásszöge: 25 és 60 közötti, melynek betartása elsôsorban fûtésrásegítés esetén ajánlott. Kisebb hajlásszög esetén a nyári energiahozam növekszik, míg nagyobb tetôhajlásszög esetén télen magasabb a nyereség. A kollektor felhôs, esôs idôben nem termel, de téli gyenge napsütés esetén (kb. 300 W/m 2 ) már 30% hatásfokkal dolgozik és 40 C-ra melegíti a szolárfolyadékot. Photovoltaik modulok A dél-nyugati, vagy dél-keleti iránytól való 30 -os eltérésig a hozamcsökkenés kb százalék. Az ajánlott tetôhajlásszög: Szükség esetén akár 90 -ban, azaz függôlegesen is beépíthetô. A modulok mûködéshez napsütés nem szükséges, bármilyen mennyiségû fény esetén már áramot termelnek. Tudta, hogy egy háztartásban a legnagyobb energiafelhasználást, kb. 80%-ot a fûtés jelenti? ideális tetôhajlásszög 25 -tól 60 -ig kelet 90 % délkelet 95 % nyugat 90 % délnyugat 95 % dél 100 % A tájolás és hajlásszög befolyása a teljesítményre 7

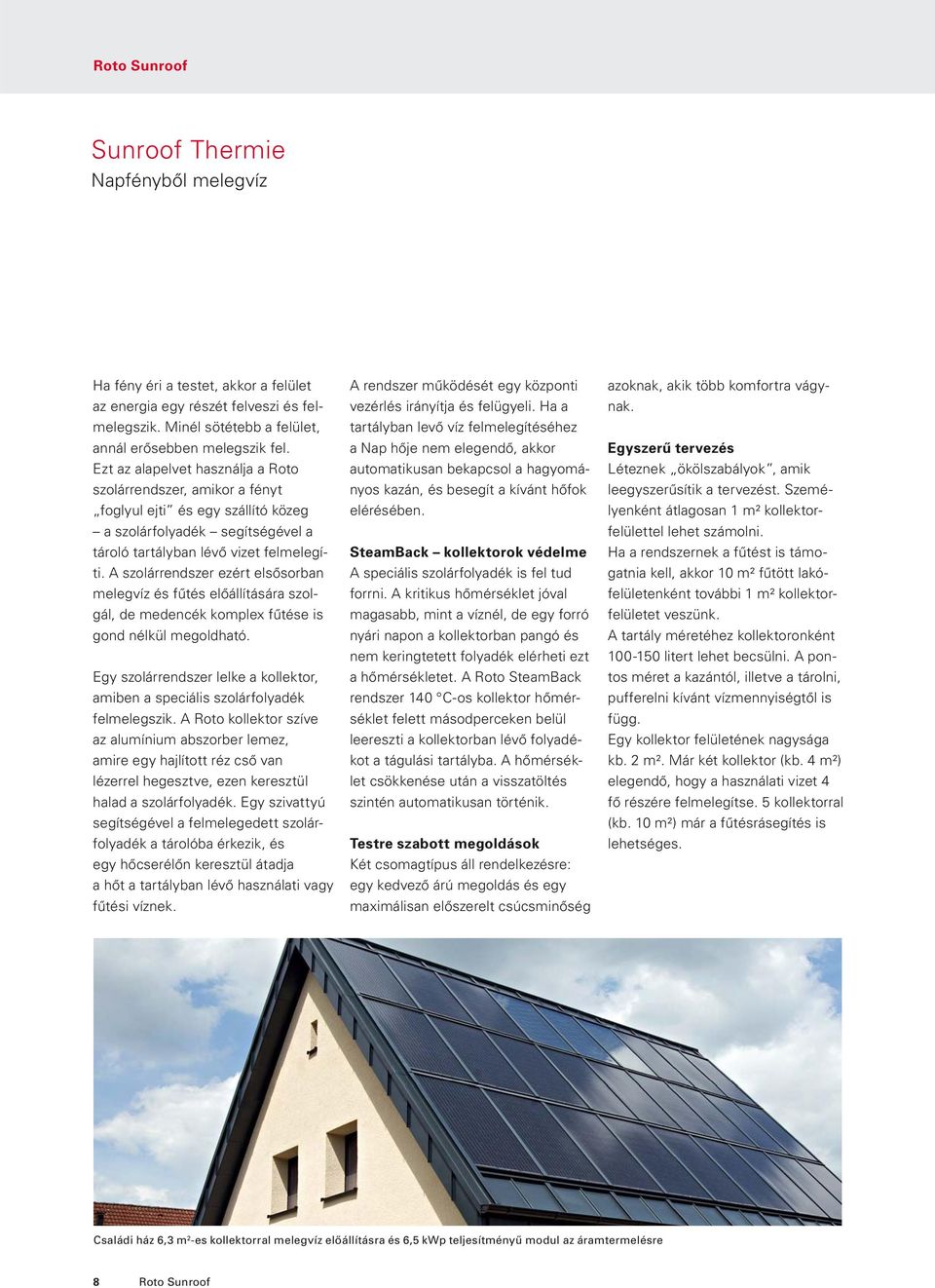

8 Sunroof Thermie Napfénybôl melegvíz Ha fény éri a testet, akkor a felület az energia egy részét felveszi és felmelegszik. Minél sötétebb a felület, annál erôsebben melegszik fel. Ezt az alapelvet használja a Roto szolárrendszer, amikor a fényt foglyul ejti és egy szállító közeg a szolárfolyadék segítségével a tároló tartályban lévô vizet felmelegíti. A szolárrendszer ezért elsôsorban melegvíz és fûtés elôállítására szolgál, de medencék komplex fûtése is gond nélkül megoldható. Egy szolárrendszer lelke a kollektor, amiben a speciális szolárfolyadék felmelegszik. A Roto kollektor szíve az alumínium abszorber lemez, amire egy hajlított réz csô van lézerrel hegesztve, ezen keresztül halad a szolárfolyadék. Egy szivattyú segítségével a felmelegedett szolárfolyadék a tárolóba érkezik, és egy hôcserélôn keresztül átadja a hôt a tartályban lévô használati vagy fûtési víznek. A rendszer mûködését egy központi vezérlés irányítja és felügyeli. Ha a tartályban levô víz felmelegítéséhez a Nap hôje nem elegendô, akkor automatikusan bekapcsol a hagyományos kazán, és besegít a kívánt hôfok elérésében. SteamBack kollektorok védelme A speciális szolárfolyadék is fel tud forrni. A kritikus hômérséklet jóval magasabb, mint a víznél, de egy forró nyári napon a kollektorban pangó és nem keringtetett folyadék elérheti ezt a hômérsékletet. A Roto SteamBack rendszer 140 C-os kollektor hômérséklet felett másodperceken belül leereszti a kollektorban lévô folyadékot a tágulási tartályba. A hômérséklet csökkenése után a visszatöltés szintén automatikusan történik. Testre szabott megoldások Két csomagtípus áll rendelkezésre: egy kedvezô árú megoldás és egy maximálisan elôszerelt csúcsminôség azoknak, akik több komfortra vágynak. Egyszerû tervezés Léteznek ökölszabályok, amik leegyszerûsítik a tervezést. Személyenként átlagosan 1 m² kollektorfelülettel lehet számolni. Ha a rendszernek a fûtést is támogatnia kell, akkor 10 m² fûtött lakófelületenként további 1 m² kollektorfelületet veszünk. A tartály méretéhez kollektoronként litert lehet becsülni. A pontos méret a kazántól, illetve a tárolni, pufferelni kívánt vízmennyiségtôl is függ. Egy kollektor felületének nagysága kb. 2 m². Már két kollektor (kb. 4 m²) elegendô, hogy a használati vizet 4 fô részére felmelegítse. 5 kollektorral (kb. 10 m²) már a fûtésrásegítés is lehetséges. Családi ház 6,3 m 2 -es kollektorral melegvíz elôállításra és 6,5 kwp teljesítményû modul az áramtermelésre 8

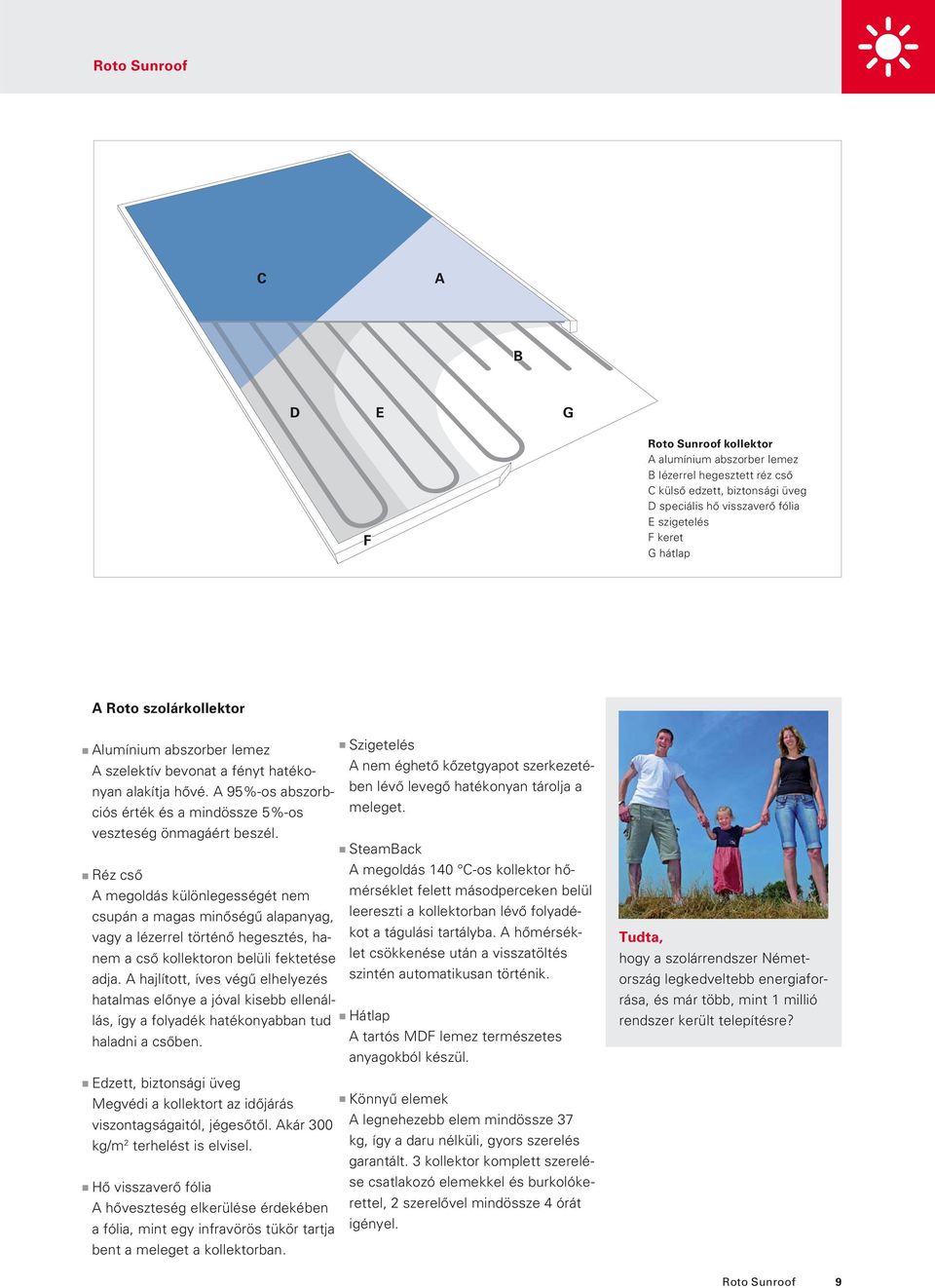

9 C A B D E G F kollektor A alumínium abszorber lemez B lézerrel hegesztett réz csô C külsô edzett, biztonsági üveg D speciális hô visszaverô fólia E szigetelés F keret G hátlap A Roto szolárkollektor Alumínium abszorber lemez A szelektív bevonat a fényt hatékonyan alakítja hôvé. A 95%-os abszorbciós érték és a mindössze 5%-os veszteség önmagáért beszél. Réz csô A megoldás különlegességét nem csupán a magas minôségû alapanyag, vagy a lézerrel történô hegesztés, hanem a csô kollektoron belüli fektetése adja. A hajlított, íves végû elhelyezés hatalmas elônye a jóval kisebb ellenállás, így a folyadék hatékonyabban tud haladni a csôben. Edzett, biztonsági üveg Megvédi a kollektort az idôjárás viszontagságaitól, jégesôtôl. Akár 300 kg/m 2 terhelést is elvisel. Hô visszaverô fólia A hôveszteség elkerülése érdekében a fólia, mint egy infravörös tükör tartja bent a meleget a kollektorban. Szigetelés A nem éghetô kôzetgyapot szerkezetében lévô levegô hatékonyan tárolja a meleget. SteamBack A megoldás 140 C-os kollektor hômérséklet felett másodperceken belül leereszti a kollektorban lévô folyadékot a tágulási tartályba. A hômérséklet csökkenése után a visszatöltés szintén automatikusan történik. Hátlap A tartós MDF lemez természetes anyagokból készül. Könnyû elemek A legnehezebb elem mindössze 37 kg, így a daru nélküli, gyors szerelés garantált. 3 kollektor komplett szerelése csatlakozó elemekkel és burkolókerettel, 2 szerelôvel mindössze 4 órát igényel. Tudta, hogy a szolárrendszer Németország legkedveltebb energiaforrása, és már több, mint 1 millió rendszer került telepítésre? 9

10 Használati víz melegítés Rendszercsomagok: CuboPur vagy CuboMax CuboPur rendszercsomag Használati víz melegítésére A jól tervezett rendszer akár az energiaigény (szolár fedezet) 70%-át is le tudja fedni. Gyors és egyszerû, daru nélküli szerelés. Kedvezô ár CuboPur rendszercsomag kapcsolási rajz használati víz melegítésére CuboMax rendszercsomag Használati víz melegítésére A jól tervezett rendszer akár az energiaigény (szolár fedezet) 70%-át is le tudja fedni. Csúcsminôségû szabályzó több funkcióval. Igényes megjelenés, a tárolón ezüst színû hôszigetelô köpennyel. Beépített légtelenítô, hômérô az elôremenô és visszatérô oldalon. Gyors és egyszerû, daru nélküli szerelés. Csúcsminôség minden elem a tárolóra van rögzítve elegáns megjelenés és egyszerû szerelés CuboMax rendszercsomag kapcsolási rajz használati víz melegítésére 10

11 Használati víz melegítés és fûtésrásegítés Rendszercsomagok: CuboTerm Plus vagy CuboTerm Max CuboTerm Plus rendszercsomag Használati víz melegítésére és fûtésrásegítésre Minimális csôigény: egyszerû és gyors csatlakozás a meglévô fûtési rendszerhez. Gyors és egyszerû, daru nélküli szerelés. Kedvezô ár CuboTerm Max rendszercsomag Használati víz melegítésére és fûtésrásegítésre CuboTerm Plus rendszercsomag kapcsolási rajz használati víz melegítésére és fûtésrásegítésre Magasabb hatásfok a Multipower rétegelt tárolónak köszönhetôen. Csúcsminôségû szabályzó több funkcióval. Igényes megjelenés, a tárolón ezüst színû hôszigetelô köpennyel. Beépített légtelenítô, hômérô az elôremenô és visszatérô oldalon. Bôvíthetô: medence vagy második tartály egyszerû integrálása. Gyors és egyszerû, daru nélküli szerelés. Csúcsminôség minden elem a tárolóra van rögzítve elegáns megjelenés és egyszerû szerelés CuboTerm Max rendszercsomag kapcsolási rajz használati víz melegítésére és fûtésrásegítésre 11

12 Akciós csomagok 2009 I. akciós tetô csomag Használati víz melegítésre Ideális: 4 fô részére A csomag tartalma: 2 db Roto SRK 10/20 kollektor (nettó felület: 3,82 m 2 ) burkolókeret cserépfedéshez 1 db kollektor összekötô csô, 22 cm 1 db csatlakozó csomag Akciós ár: ,- Ft (nettó ,- Ft) II. akciós tetô csomag Használati víz melegítésre és fûtésrásegítésre Ideális: 4 fô részére és kb. 60 m 2 lakóterület fûtésére A csomag tartalma: 5 db Roto SRK 10/20 kollektor (nettó felület: 9,55 m 2 ) burkolókeret cserépfedéshez 4 db kollektor összekötô csô, 22 cm 1 db csatlakozó csomag Akciós ár: ,- Ft (nettó ,- Ft) 12

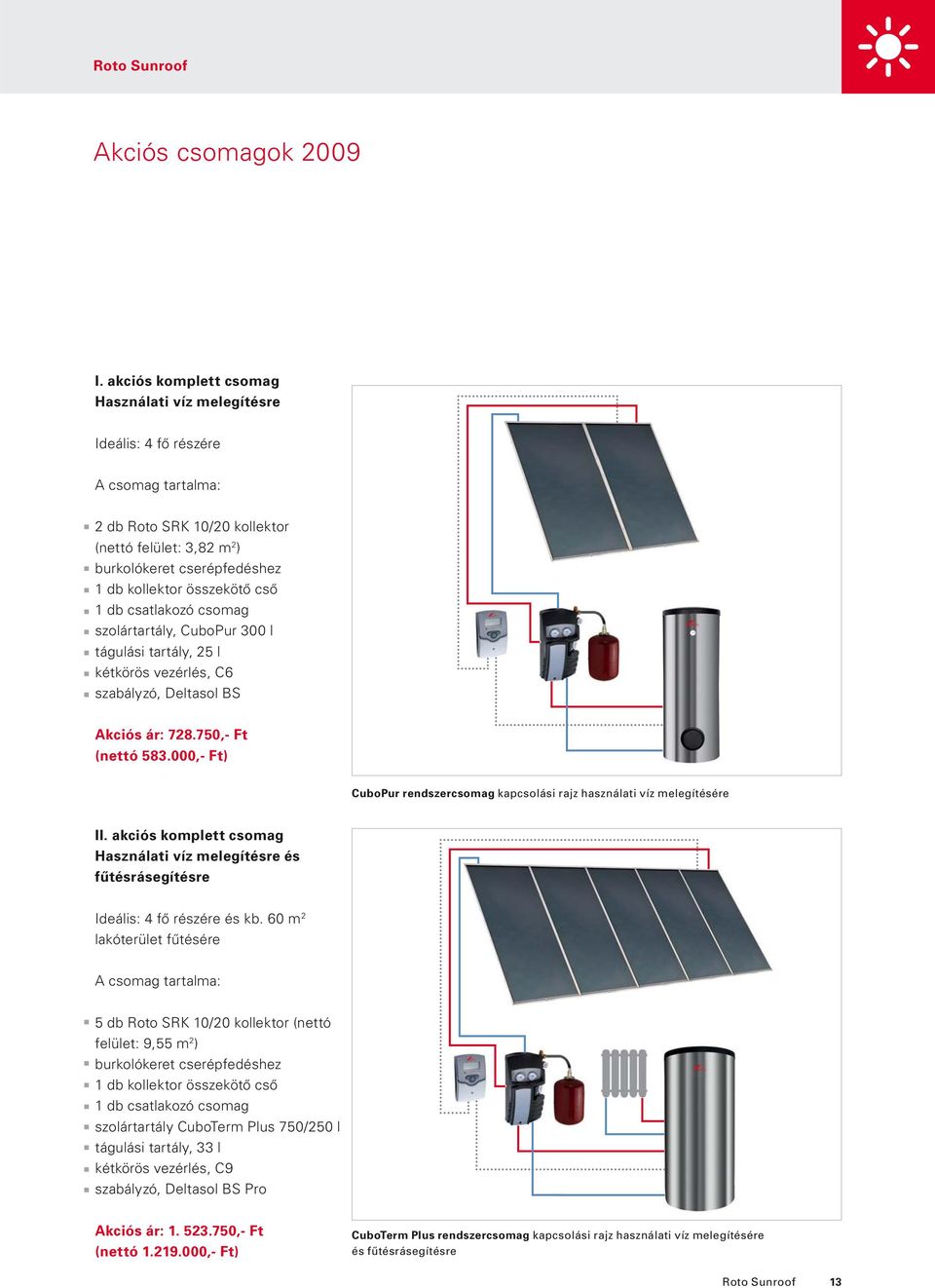

13 Akciós csomagok 2009 I. akciós komplett csomag Használati víz melegítésre Ideális: 4 fô részére A csomag tartalma: 2 db Roto SRK 10/20 kollektor (nettó felület: 3,82 m 2 ) burkolókeret cserépfedéshez 1 db kollektor összekötô csô 1 db csatlakozó csomag szolártartály, CuboPur 300 l tágulási tartály, 25 l kétkörös vezérlés, C6 szabályzó, Deltasol BS Akciós ár: ,- Ft (nettó ,- Ft) CuboPur rendszercsomag kapcsolási rajz használati víz melegítésére II. akciós komplett csomag Használati víz melegítésre és fûtésrásegítésre Ideális: 4 fô részére és kb. 60 m 2 lakóterület fûtésére A csomag tartalma: 5 db Roto SRK 10/20 kollektor (nettó felület: 9,55 m 2 ) burkolókeret cserépfedéshez 1 db kollektor összekötô csô 1 db csatlakozó csomag szolártartály CuboTerm Plus 750/250 l tágulási tartály, 33 l kétkörös vezérlés, C9 szabályzó, Deltasol BS Pro Akciós ár: ,- Ft (nettó ,- Ft) CuboTerm Plus rendszercsomag kapcsolási rajz használati víz melegítésére és fûtésrásegítésre 13

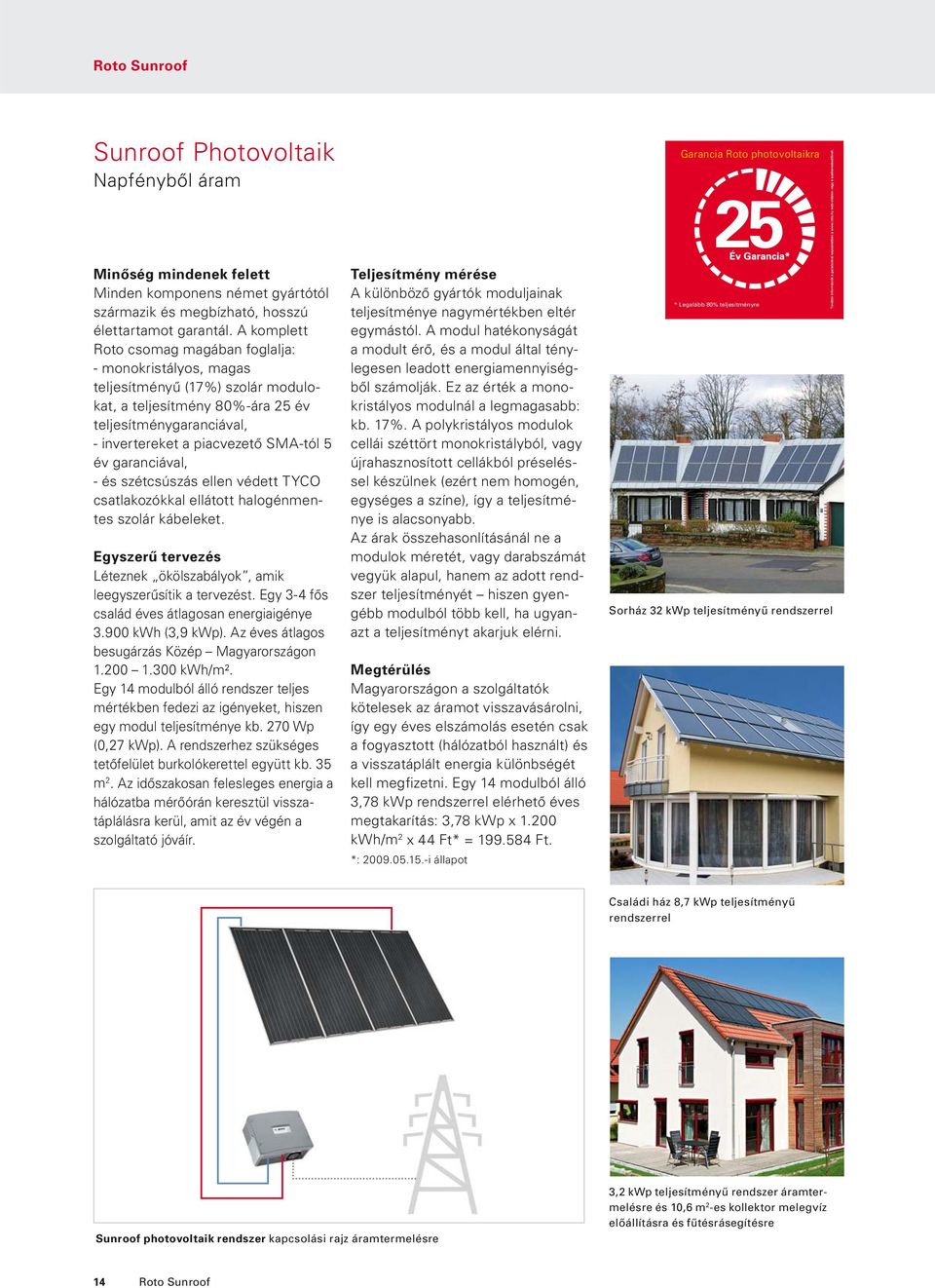

14 Sunroof Photovoltaik Napfénybôl áram Garancia Roto photovoltaikra 25 Minôség mindenek felett Minden komponens német gyártótól származik és megbízható, hosszú élettartamot garantál. A komplett Roto csomag magában foglalja: - monokristályos, magas teljesítményû (17%) szolár modulokat, a teljesítmény 80%-ára 25 év teljesítménygaranciával, - invertereket a piacvezetô SMA-tól 5 év garanciával, - és szétcsúszás ellen védett TYCO csatlakozókkal ellátott halogénmentes szolár kábeleket. Egyszerû tervezés Léteznek ökölszabályok, amik leegyszerûsítik a tervezést. Egy 3-4 fôs család éves átlagosan energiaigénye kwh (3,9 kwp). Az éves átlagos besugárzás Közép Magyarországon kwh/m². Egy 14 modulból álló rendszer teljes mértékben fedezi az igényeket, hiszen egy modul teljesítménye kb. 270 Wp (0,27 kwp). A rendszerhez szükséges tetôfelület burkolókerettel együtt kb. 35 m 2. Az idôszakosan felesleges energia a hálózatba mérôórán keresztül visszatáplálásra kerül, amit az év végén a szolgáltató jóváír. Teljesítmény mérése A különbözô gyártók moduljainak teljesítménye nagymértékben eltér egymástól. A modul hatékonyságát a modult érô, és a modul által ténylegesen leadott energiamennyiségbôl számolják. Ez az érték a monokristályos modulnál a legmagasabb: kb. 17%. A polykristályos modulok cellái széttört monokristályból, vagy újrahasznosított cellákból préseléssel készülnek (ezért nem homogén, egységes a színe), így a teljesítménye is alacsonyabb. Az árak összehasonlításánál ne a modulok méretét, vagy darabszámát vegyük alapul, hanem az adott rendszer teljesítményét hiszen gyengébb modulból több kell, ha ugyanazt a teljesítményt akarjuk elérni. Megtérülés Magyarországon a szolgáltatók kötelesek az áramot visszavásárolni, így egy éves elszámolás esetén csak a fogyasztott (hálózatból használt) és a visszatáplált energia különbségét kell megfizetni. Egy 14 modulból álló 3,78 kwp rendszerrel elérhetô éves megtakarítás: 3,78 kwp x kwh/m 2 x 44 Ft* = Ft. *: i állapot * Legalább 80% teljesítményre Sorház 32 kwp teljesítményû rendszerrel Családi ház 8,7 kwp teljesítményû rendszerrel Sunroof photovoltaik rendszer kapcsolási rajz áramtermelésre 3,2 kwp teljesítményû rendszer áramtermelésre és 10,6 m 2 -es kollektor melegvíz elôállításra és fûtésrásegítésre 14

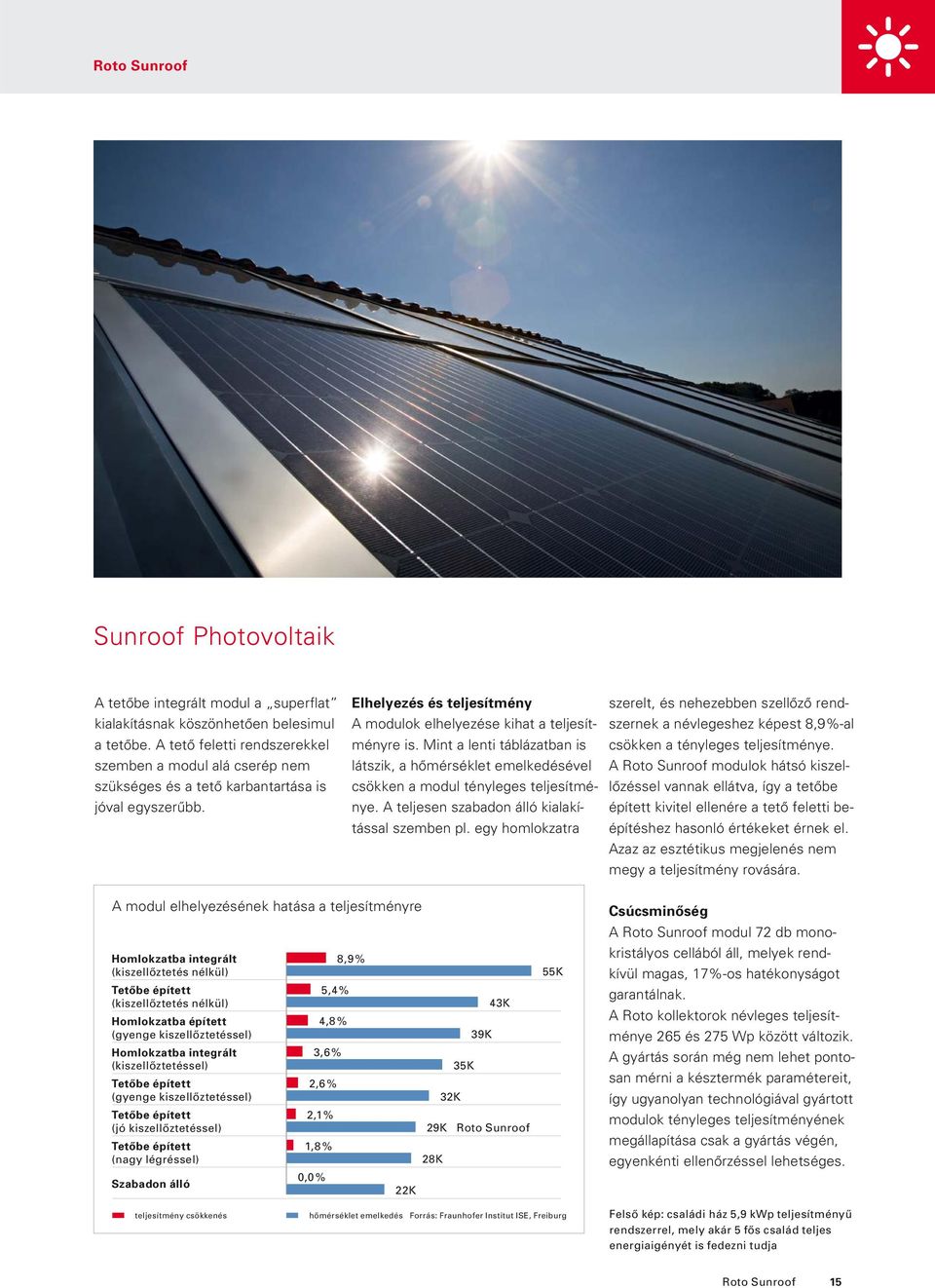

15 Sunroof Photovoltaik A tetôbe integrált modul a superflat kialakításnak köszönhetôen belesimul a tetôbe. A tetô feletti rendszerekkel szemben a modul alá cserép nem szükséges és a tetô karbantartása is jóval egyszerûbb. Elhelyezés és teljesítmény A modulok elhelyezése kihat a teljesítményre is. Mint a lenti táblázatban is látszik, a hômérséklet emelkedésével csökken a modul tényleges teljesítménye. A teljesen szabadon álló kialakítással szemben pl. egy homlokzatra szerelt, és nehezebben szellôzô rendszernek a névlegeshez képest 8,9%-al csökken a tényleges teljesítménye. A modulok hátsó kiszellôzéssel vannak ellátva, így a tetôbe épített kivitel ellenére a tetô feletti beépítéshez hasonló értékeket érnek el. Azaz az esztétikus megjelenés nem megy a teljesítmény rovására. A modul elhelyezésének hatása a teljesítményre Homlokzatba integrált (kiszellôztetés nélkül) Tetôbe épített (kiszellôztetés nélkül) Homlokzatba épített (gyenge kiszellôztetéssel) Homlokzatba integrált (kiszellôztetéssel) Tetôbe épített (gyenge kiszellôztetéssel) Tetôbe épített (jó kiszellôztetéssel) Tetôbe épített (nagy légréssel) Szabadon álló 5,4 % 4,8 % 3,6 % 2,6 % 2,1 % 1,8 % 0,0 % 8,9 % 22K 32K 35K 39K 43K 29K 28K 55K Csúcsminôség A modul 72 db monokristályos cellából áll, melyek rendkívül magas, 17%-os hatékonyságot garantálnak. A Roto kollektorok névleges teljesítménye 265 és 275 Wp között változik. A gyártás során még nem lehet pontosan mérni a késztermék paramétereit, így ugyanolyan technológiával gyártott modulok tényleges teljesítményének megállapítása csak a gyártás végén, egyenkénti ellenôrzéssel lehetséges. teljesítmény csökkenés hômérséklet emelkedés Forrás: Fraunhofer Institut ISE, Freiburg Felsô kép: családi ház 5,9 kwp teljesítményû rendszerrel, mely akár 5 fôs család teljes energiaigényét is fedezni tudja 15
