1 Automatikus elıtolású fúrógépek

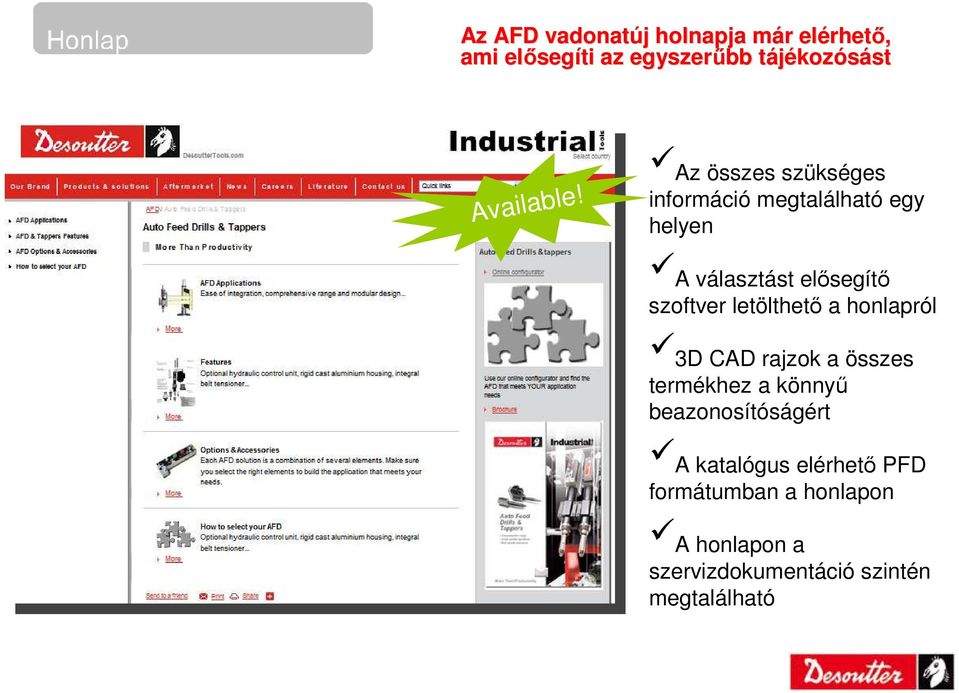

2 Az AFD vadonatúj j holnapja már m r elérhet rhetı, ami elıseg segíti az egyszerőbb tájékozt kozósástst Available! Az összes szükséges információ megtalálható egy helyen A választást elısegítı szoftver letölthetı a honlapról 3D CAD rajzok a összes termékhez a könnyő beazonosítóságért A katalógus elérhetı PFD formátumban a honlapon A honlapon a szervizdokumentáció szintén megtalálható

Az összes szükséges információ megtalálható egy helyen A választást elısegítı szoftver

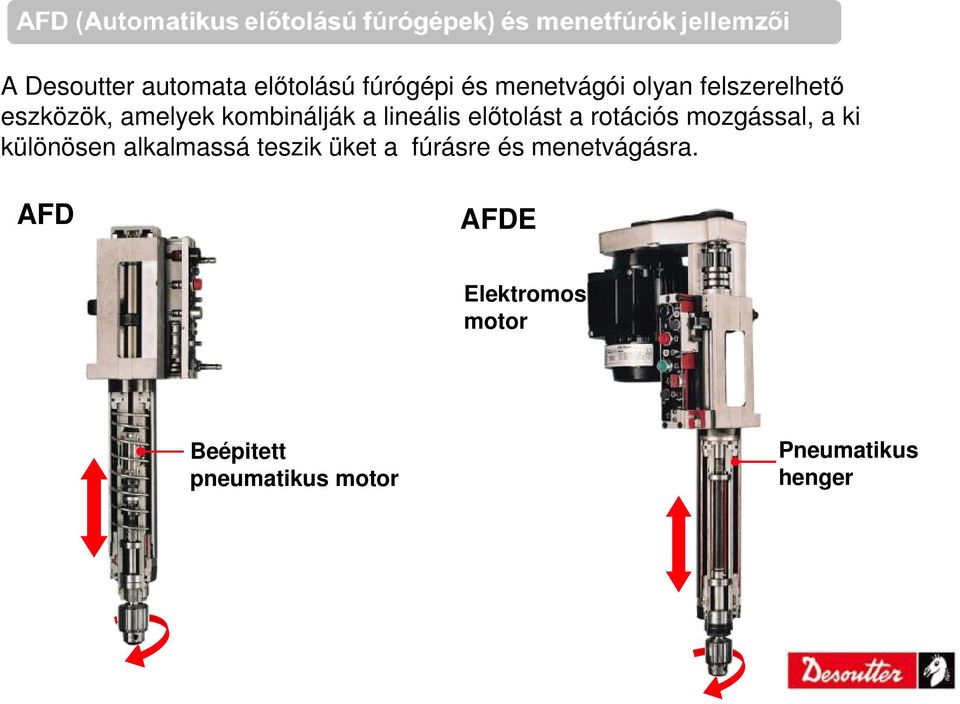

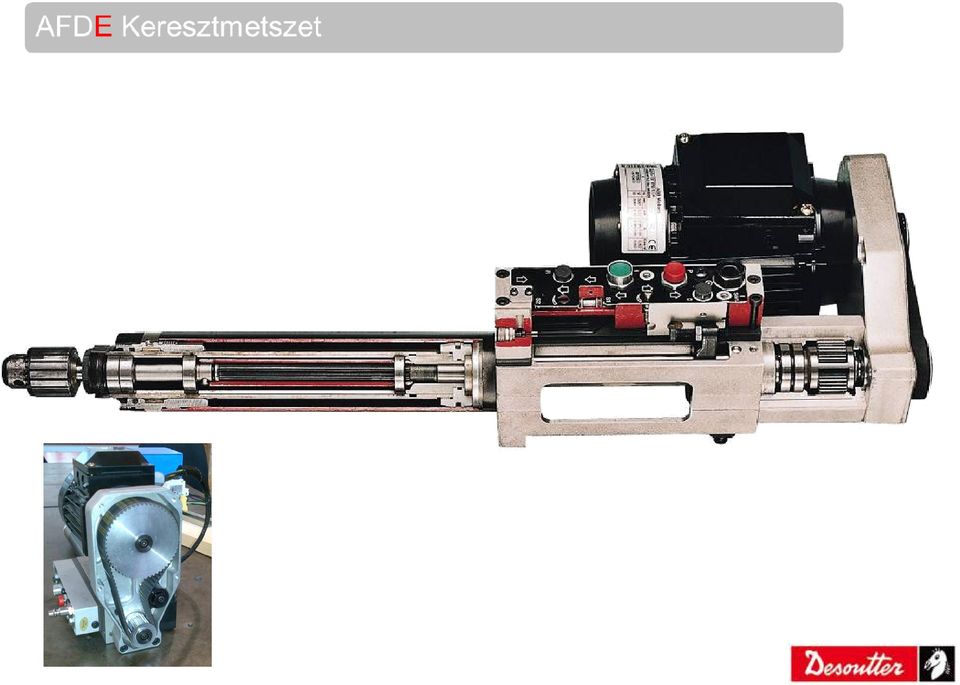

3 A Desoutter automata elıtolású fúrógépi és menetvágói olyan felszerelhetı eszközök, amelyek kombinálják a lineális elıtolást a rotációs mozgással, a ki különösen alkalmassá teszik üket a fúrásre és menetvágásra. AFD AFDE Elektromos motor Beépitett pneumatikus motor Pneumatikus henger

rotációs mozgással, a ki különösen alkalmassá teszik üket a fúrásre és

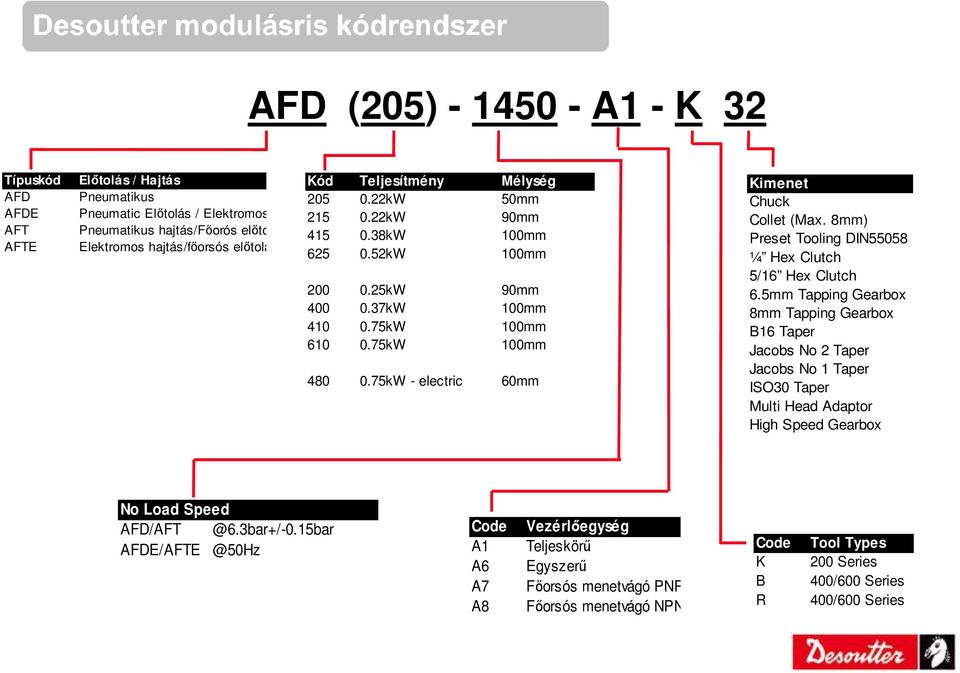

6 AFD (205) A1 - K 32 Típuskód AFD AFDE AFT AFTE Elıtolás / Hajtás Kód Teljesítmény Mélység Pneumatikus kW 50mm Pneumatic Elıtolás / Elektromos hajtá kW 90mm Pneumatikus hajtás/fıorós elıtolás kW 100mm Elektromos hajtás/fıorsós elıtolás kW 100mm kW 90mm kW 100mm kW 100mm kW 100mm kW - electric 60mm Kimenet Chuck Collet (Max. 8mm) Preset Tooling DIN55058 ¼ Hex Clutch 5/16 Hex Clutch 6.5mm Tapping Gearbox 8mm Tapping Gearbox B16 Taper Jacobs No 2 Taper Jacobs No 1 Taper ISO30 Taper Multi Head Adaptor High Speed Gearbox No Load Speed Code A1 A6 A7 A8 Vezérlıegység Teljeskörő Egyszerő Fıorsós menetvágó PNP Fıorsós menetvágó NPN Code K B R Tool Types 200 Series 400/600 Series 400/600 Series

75kW - electric 60mm Kimenet Chuck Collet (Max. 8mm) Preset Tooling DIN55058 ¼ Hex Clutch 5/16 Hex Clutch 6.

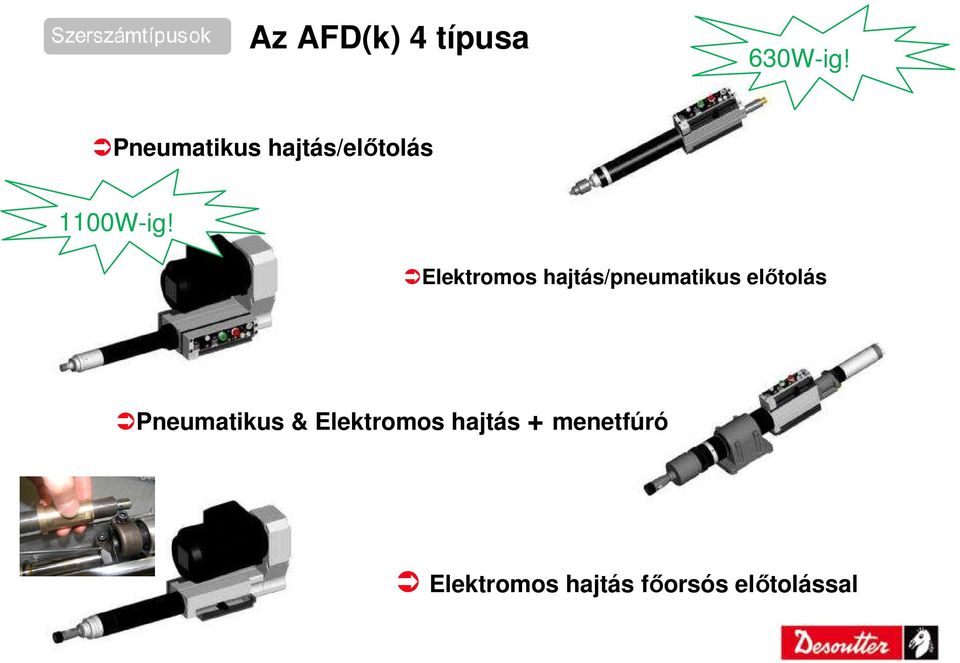

7 Az AFD(k) 4 típusa 630W-ig! Pneumatikus hajtás/elıtolás 1100W-ig! Elektromos hajtás/pneumatikus elıtolás Pneumatikus & Elektromos hajtás + menetfúró Elektromos hajtás fıorsós elıtolással

8 Pneumatikus vezérlıpanel csatlakozásia O ST Fı levegı csatlakozó Kézi indítás 1 Külsı indítás SP Mővelet visszavonása - kézi P O M R Fej külsı jelre való behúzása Mélységszenzor - kimenet Alappont-jelzı output Fej behúzásának erısítı pontja (nehéz applikációs fej esetén használható) Visszahúzás sebességének beállítása Elırehaladás sebességének beállítása Elıtolás sebességének szabályozása

Alappont-jelzı output Fej behúzásának erısítı pontja (nehéz applikációs fej esetén használható)

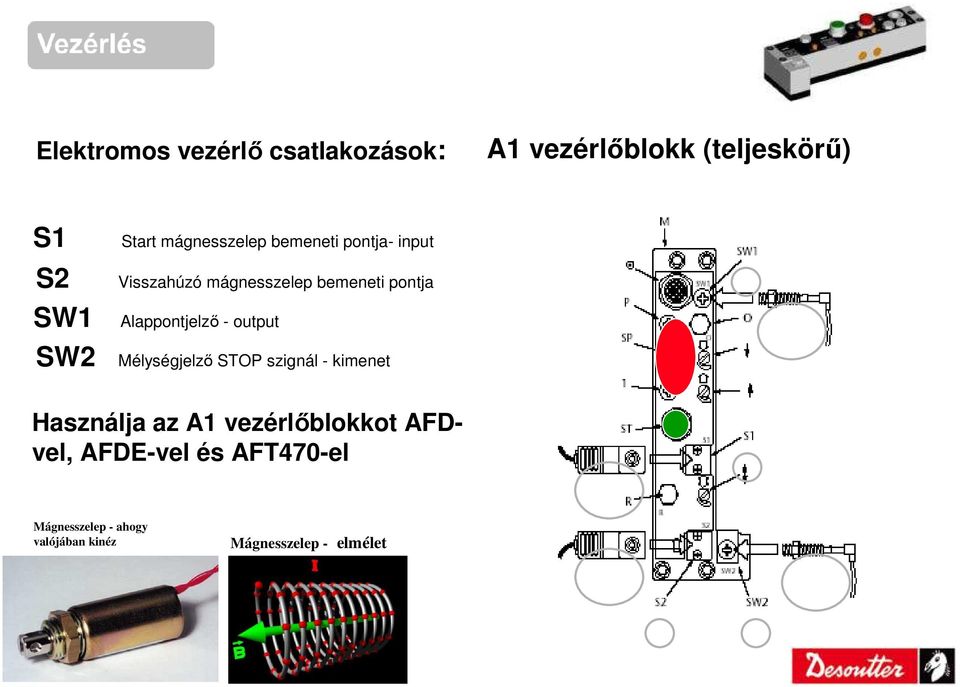

9 Elektromos vezérlı csatlakozások: A1 vezérlıblokk (teljeskörő) S1 S2 SW1 SW2 Start mágnesszelep bemeneti pontja- input Visszahúzó mágnesszelep bemeneti pontja Alappontjelzı - output Mélységjelzı STOP szignál - kimenet Használja az A1 vezérlıblokkot AFDvel, AFDE-vel és AFT470-el Mágnesszelep - ahogy valójában kinéz Mágnesszelep - elmélet

Alappontjelzı - output Mélységjelzı STOP szignál - kimenet Használja az A1

10 A6 - Vezérlıpanel (egyszerő) Vezérlıcsatlakozások: O F RN SW1 SW2 Fıcsatlakozó* Behajtó port - bemenet Visszahúzó port - bemenet Alappontjel - kimenet Mélységjelzı STOP szignál - kimenet Használja az A6-os blokkot AFD-vel és AFDE-vel *a fı levegıkimenet nem szükséges az AFDE-hez

Alappontjel - kimenet Mélységjelzı STOP szignál - kimenet Használja

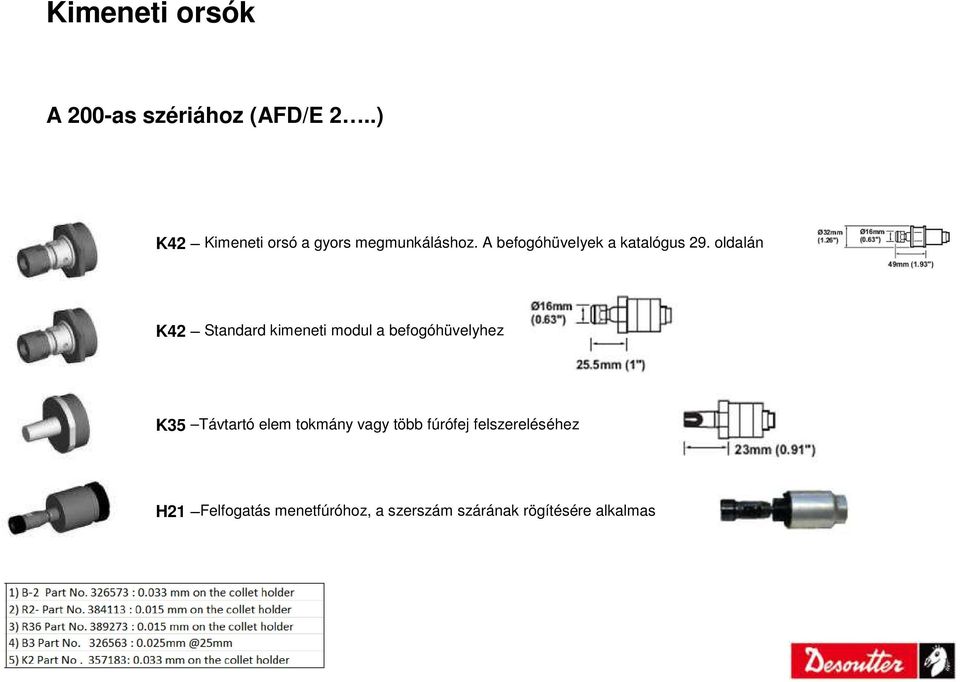

11 Kimeneti orsók A 200-as szériához (AFD/E 2..) K42 Kimeneti orsó a gyors megmunkáláshoz. A befogóhüvelyek a katalógus 29. oldalán K42 Standard kimeneti modul a befogóhüvelyhez K35 Távtartó elem tokmány vagy több fúrófej felszereléséhez H21 Felfogatás menetfúróhoz, a szerszám szárának rögítésére alkalmas

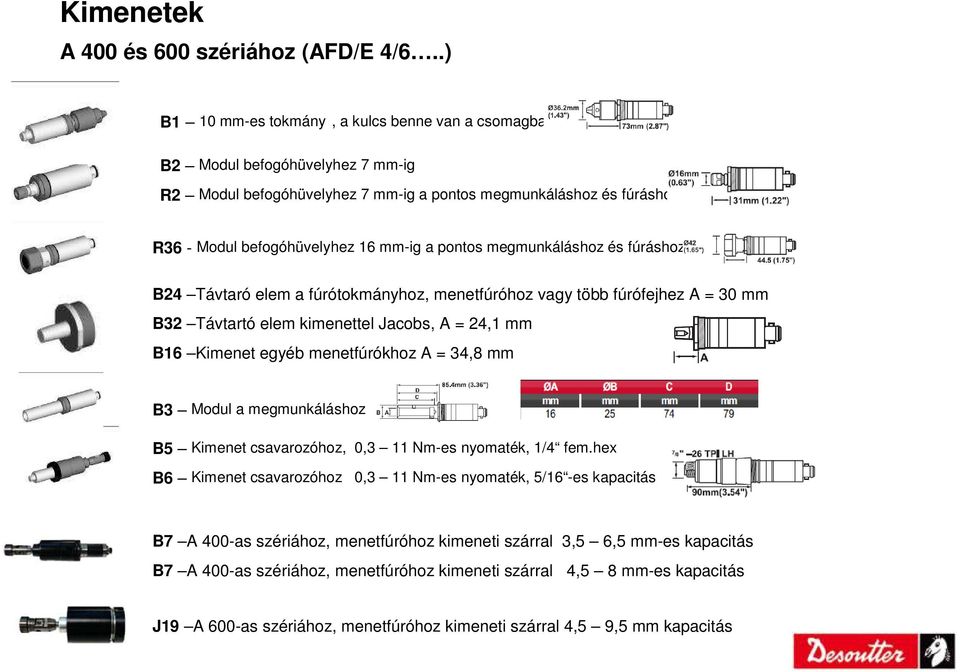

12 Kimenetek A 400 és 600 szériához (AFD/E 4/6..) B1 10 mm-es tokmány, a kulcs benne van a csomagban B2 Modul befogóhüvelyhez 7 mm-ig R2 Modul befogóhüvelyhez 7 mm-ig a pontos megmunkáláshoz és fúráshoz R36 - Modul befogóhüvelyhez 16 mm-ig a pontos megmunkáláshoz és fúráshoz B24 Távtaró elem a fúrótokmányhoz, menetfúróhoz vagy több fúrófejhez A = 30 mm B32 Távtartó elem kimenettel Jacobs, A = 24,1 mm B16 Kimenet egyéb menetfúrókhoz A = 34,8 mm B3 Modul a megmunkáláshoz B5 Kimenet csavarozóhoz, 0,3 11 Nm-es nyomaték, 1/4 fem.hex B6 Kimenet csavarozóhoz 0,3 11 Nm-es nyomaték, 5/16 -es kapacitás B7 A 400-as szériához, menetfúróhoz kimeneti szárral 3,5 6,5 mm-es kapacitás B7 A 400-as szériához, menetfúróhoz kimeneti szárral 4,5 8 mm-es kapacitás J19 A 600-as szériához, menetfúróhoz kimeneti szárral 4,5 9,5 mm kapacitás

pontos megmunkáláshoz és fúráshoz B24 Távtaró elem a fúrótokmányhoz, menetfúróhoz vagy több fúrófejhez A = 30 mm B32 Távtartó elem kimenettel Jacobs, A = 24,1 mm B16 Kimenet egyéb menetfúrókhoz A =

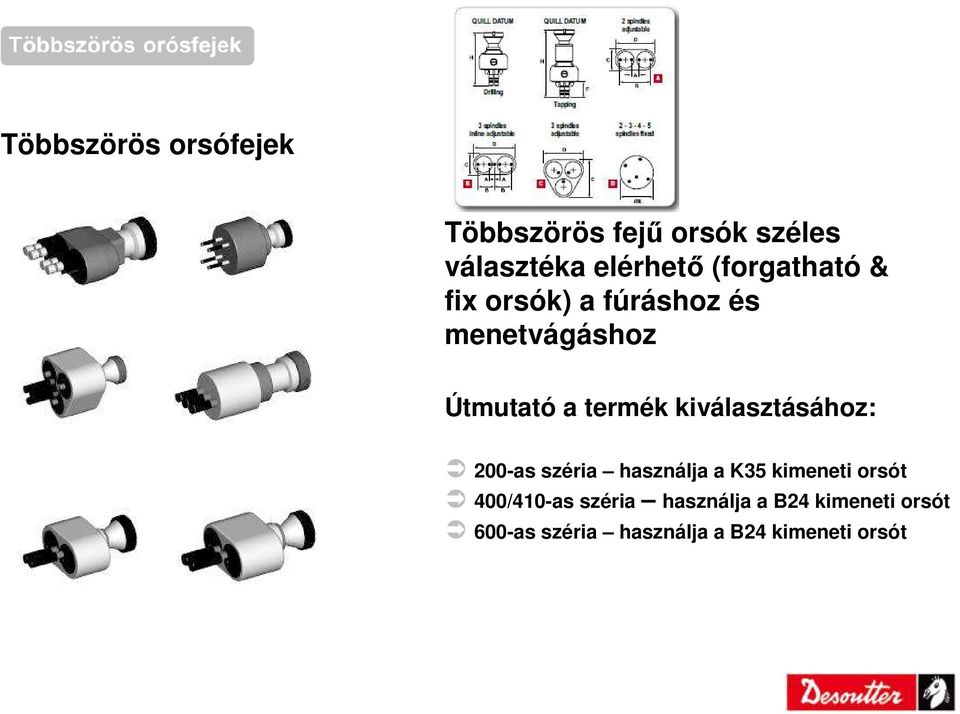

13 Többszörös orsófejek Többszörös fejő orsók széles választéka elérhetı (forgatható & fix orsók) a fúráshoz és menetvágáshoz Útmutató a termék kiválasztásához: 200-as széria használja a K35 kimeneti orsót 400/410-as széria használja a B24 kimeneti orsót 600-as széria használja a B24 kimeneti orsót

kiválasztásához: 200-as széria használja a K35 kimeneti orsót 400/410-as

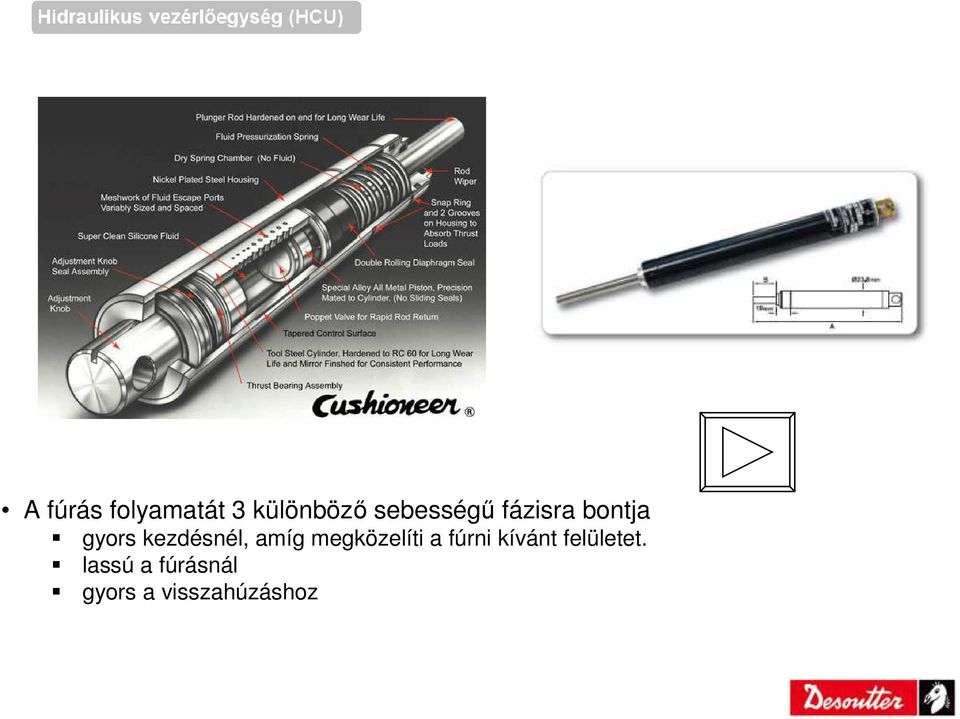

14 A fúrás folyamatát 3 különbözı sebességő fázisra bontja gyors kezdésnél, amíg megközelíti a fúrni kívánt felületet. lassú a fúrásnál gyors a visszahúzáshoz

15 A szakaszos fúrás akkor használatos, amikor a fúrni kívánt lyuk 5x olyan mély, mint amekkora az átmérıje (például 2 mm széles, több mint 10 mm mélységbe) A módszer elınye, hogy segít eltávolítani a fémforgácsokat, csökkenti a fúrófej túlhevülésének és törésének kockázatát, az olyan kemény fémek fúrása esetében mint pl. a titánium

módszer elınye, hogy segít eltávolítani a fémforgácsokat, csökkenti a fúrófej

16 A kihagyásos fúrás olyankor hasznos, amikor dobozos, csöves alakzatokat esetleg lyukas öntvényeket szeretnénk fúrni. Értékes idıt nyerhetünk azzal, hogy nem fúrjuk feleslegesen a levegıt. A kihagyásos elıtolás lehetıséget ad az irányított fúrásra, majd az utána következı gyors haladásra, amit végül újra lassú, irányított fúrás követ.

Értékes idıt nyerhetünk azzal, hogy nem fúrjuk feleslegesen a levegıt.

17 Sorjázás Tisztításra használatos, például beleszáradt kenıanyag hatékony eltávolítására. Teljeskörő vezérlıpanel szükséges hozzá!

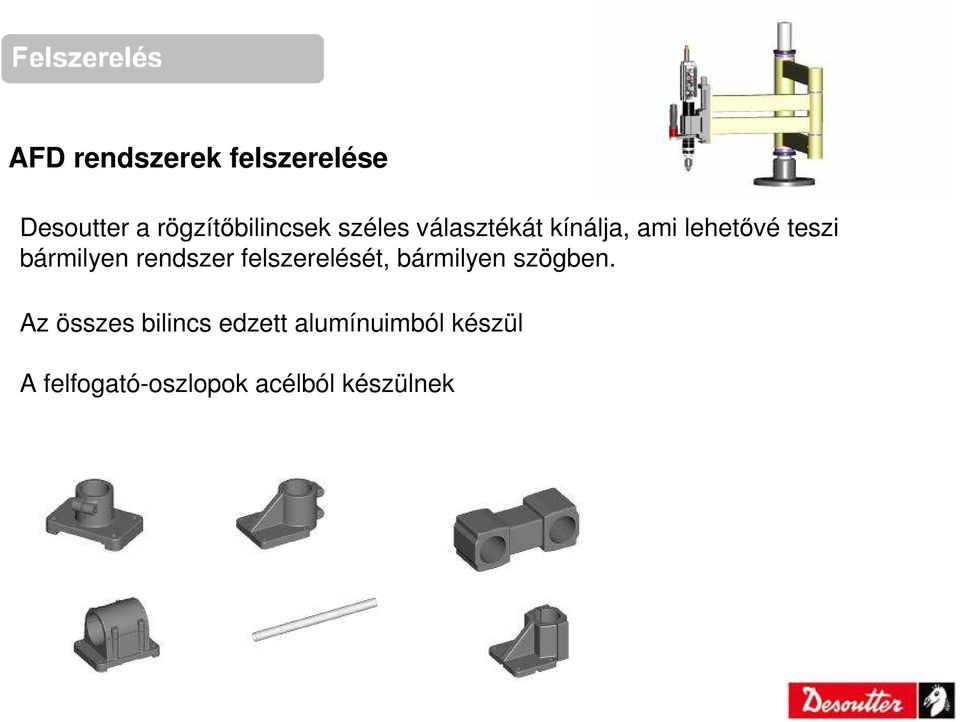

18 AFD rendszerek felszerelése Desoutter a rögzítıbilincsek széles választékát kínálja, ami lehetıvé teszi bármilyen rendszer felszerelését, bármilyen szögben. Az összes bilincs edzett alumínuimból készül A felfogató-oszlopok acélból készülnek

rendszer felszerelését, bármilyen szögben.

19 Több mint termelékenység
